YMPÄRISTÖRAPORTTI 2016 Energiantuotanto Porvoo

Transkriptio

1 YMPÄRISTÖRAPORTTI 2016 Energiantuotanto Porvoo TOLKKINEN VOIMALA HARABACKA VOIMALA KIRJALTAJANTIE LÄMPÖLAITOS KIPINÄTIE LÄMPÖLAITOS Porvoon Energia -yhtiöt Mannerheiminkatu 24 PL PORVOO puh. (019) Borgå Energi -bolagen Mannerheimgatan 24 PB BORGÅ faksi (019)

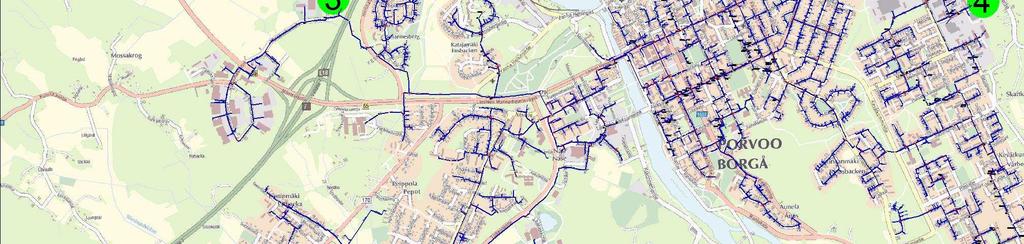

2 PORVOON KAUKOLÄMPÖVERKKO 2

3 Toiminnan kuvaus Porvoon Energia tuottaa sähköä ja lämpöä kahdessa Tolkkisten biovoimalassa. Molemmat laitokset ovat yhteistuotantolaitoksia, eli niissä tuotetaan sekä lämpöä että sähköä. Lämpöä tuotetaan Porvoon kaukolämpöverkkoon Tolkkisten voimaloiden lisäksi ensisijassa Kirjaltajantien lämpölaitoksessa. Harabackan kaasuvoimala, joka myös on yhteistuotantolaitos, toimii lähinnä korvaavana varavoimalana Tolkkisten voimaloille ja Kipinätien lämpölaitos taasen huippu- ja varalaitoksena kaukolämpöverkossa. Polttoaineena Tolkkisten biovoimaloissa käytetään metsätähde- ja puuhaketta. Muut tuotannossa käytetyt polttoaineet ovat biokaasu, maakaasu ja öljy. Kaasua käytetään kaukolämpöverkon kulutushuippujen aikana. Biokaasu toimitetaan maakaasuverkon kautta. Öljyä käytetään lähinnä voimaloiden käynnistyksiin sekä vara- ja tukipolttoaineena. Raskasöljykäyttö tulee korvautumaan kevyt öljyllä vuoteen 2018 mennessä. Polttoaineiden käyttö Puu Raskas öljy Kevyt öljy Kaasu* Tolkkinen tonneja Energia TJ tonneja Energia TJ tonneja Energia TJ 1000m3 Energia TJ K1: 47,9 MW ,64 60,8 2,42 K2: 20 MW K3: 49MW ,02 35,9 1,54 Yhteensä ,66 60,8 2,42 35,9 1,54 Kirjaltajantie K1: 12MW 602,0 21,97 K2: 12 MW 464,4 18, ,0 40,63 K3: 14 MW 1585,2 57,86 Yhteensä 464,4 18, ,2 120,46 Harabacka GT1 ja GT2 (2*17MW) K1: 12,7 MW 9,0 0,33 K2: 12,7 MW Yhteensä 9,0 0,33 Kipinätie K1: 13,3 MW 107,3 4,61 K2: 13,3 MW 87,8 3,77 SLK1: 9,2 MW SLK2: 9,2 MW SLK3: 9,2 MW Yhteensä 195,0 8,39 Kaikki Yhteensä ,7 525,2 21,4 230,9 9,9 3309,3 120,8 *Kaasusta (Maakaasu 85% ja Biokaasu 15%) Polttoainekäytöt todennettu DNV toimesta päästöjen todentamisen yhteydessä tammikuussa

4 Porvoon Energian Tolkkisten voimalat käyttävät polttoaineena pääosin kotimaista puuta. Suurin osa puuhakkeesta on Eko-sertifioitua. Läheltä hankittu raaka-aine tarkoittaa lyhempiä kuljetusmatkoja ja siten myös pienempiä oheispäästöjä. Voimalat tarvitsevat enimmillään jopa kuutiometriä haketta vuorokaudessa. Vuositasolla haketta kuluu noin irtokuutiota. Kaikki voimalaitokselle toimitetut kiinteät polttoaine-erät punnitaan autovaa alla ja punnitustiedot tallentuvat Once-polttoainetietojärjestelmään. Jokaisesta polttoaine-erästä otetaan näyte. Vuonna 2016 fossiilisten polttoaineiden osuus on suurempi kuin vuonna Tämä on seuraus Tolkkisten voimalaitosten laajemmista huolto- ja muutostöistä kesän 2016 aikana, sekä kaukolämpöverkoston päärungossa tehdyistä saneeraustöistä. Näistä töistä johtuen lämpölaitoksia on käytetty normaalia enemmän. Tuotannon polttoaineet GWh Puu 470,3 468,6 395,5 Maakaasu 21,6 2,8 28,5 Biokaasu 2,3 5,0 POR 0,7 3,5 5,9 POK 0,3 4,7 2,8 Yhteensä 492,8 482,0 437,7 4

5 Energiantuotanto Pääosa Porvoon energiantuotannosta on yhteistuotantoa, vuonna 2016 sen osuus oli 90 %. Lämmön ja sähkön yhteistuotanto säästää primäärienergian kokonaiskulutusta merkittävästi ja täten myös tuotannosta aiheutuvat päästöt ovat pienemmät. Tolkkisten biovoimaloissa tuotetaan Suomen luonnonsuojeluliiton sertifioimaa EKOsähköä. EKOsähkön tuottamiseen käytetään ainoastaan puupohjaisia polttoaineita kuten kuorta, haketta ja purua. Osa EKOsähkön myyntituotosta menee Ekoenergia-verkoston hallinnoimaan ilmastorahastoon, joka investoi uuden energian tuotantoon tai energiansäästöhankkeisiin. Tuotanto 2016 Sähkö GWh Lämpö GWh Käyttöaika h Tolkkinen K1: 47,9 MW 3,17 102, K2: 14 MW 0 K3: 49 MW 49,67 178, Yhteensä 52,8 281, Kirjaltajantie K1: 12 MW 6, K2: 12 MW 16, K3: 14 MW 16, Yhteensä 38, Harabacka GT1 ja GT2 (2*17MW) 0 K1: 12,7 MW 0,09 14 K2: 12,7 MW 0 Yhteensä 0 0,09 14 Kipinätie K1: 13,3 MW 1, K2: 13,3 MW 1,05 96 Yhteensä 2, Kaikki yhteensä 52,84 322,78 Tolkkisten voimaloiden sähkön tuotantoteho on 22,7 MW ja kaukolämmön tuotantoteho 73 MW biopolttoaineilla. Vuonna 2016 Tolkkisten voimaloiden osuus Porvoon kaukolämmön tuotannosta oli 282 GWh mikä vastaa 87 % Porvoon lämmöntuotannosta, sähköä tuotettiin samanaikaisesti noin 53 GWh. Harabackan kaasuvoimalan sähkön tuotantoteho on 9 MW ja kaukolämmön tuotantoteho 45 MW. Kirjaltajantien lämpölaitoksen kaukolämmön tuotantoteho on 38 MW. Huippu- ja varalämpölaitosten yhteinen tuotantoteho on 110 MW. Näissä tuotettiin vuoden 2016 aikana lämpöä 42 GWh ja sähköä 0,01 GWh. Harabackan voimalaa on ainoastaan koekäytetty ja Kipinätien laitos ollut käynnissä hieman vuoden 2016 aikana. 5

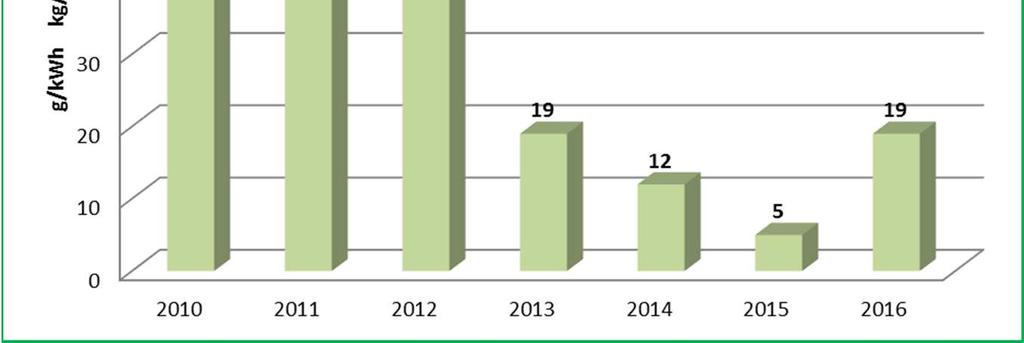

6 Porvoon kaukolämpötuotannon CO2 päästökerroin oli vuonna 2016 noin 19,9 kg/mwh. Voimaloita tarkkaillaan jatkuvasti seuraamalla ja mittaamalla polttoaineen kulutusta, palamistapahtumaa, kuorman vaihtelua ja sähkösuodattimen toimintaa. Voimalaitosoperaattori seuraa mittaustuloksia valvomon prosessitietokoneelta ja tekee tarvittavat säädöt. Prosessin tapahtumat ja mittaukset tallentuvat voimalaitoksen automaatiojärjestelmään. Tolkkisten kattiloiden käyntitunnit kuukausittain 2016 Kuukausi K3: 49 MW K1: 47,9 MW K2: 14 MW Toimenpide (h) (h) (h) Tammi Helmi Maalis Huhti K1 kattila seis 12.4 klo Touko 744 Kesä 709 K3 kattila seis 29.6 klo Heinä Elo 352 K3 kattila käynnistys klo Syys 720 Loka 744 Marras K1 kattila käynnistys klo Joulu Yhteensä Savukaasut puhdistetaan sähkösuodattimilla. Puhdistusjärjestelmää ohjaa automaatiojärjestelmä, prosessia tarkkaillaan valvomosta. Voimalaitosoperaattori lukee arvot valvomonäytöltä ja automaatiojärjestelmän kautta saadaan hälytykset mahdollisista raja-arvojen ylityksistä ja mittaja puhdistinlaitteiden häiriötilanteista. 6

7 Tolkkisten höyryvoimalaitos Yhteenveto Tampella kattilan (K1) jatkuvista jäännöshappipitoisuus-, hiilimonoksidipitoisuus- ja lämpötilamittauksista 2016 K1 pysäytetty 12.4 ja käynnistetty Petilämpö O₂-häl. CO-häl. Alahäl. Ylähäl. Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Mittausten tulokset ja hälytykset tallentuvat automaatiojärjestelmään. Sähkö-suodattimien kunto on vuosihuollon yhteydessä tarkistettu silmämääräisellä tarkastuksella sähkösuodattimen sisäpuolelta. Tolkkisten biovoimalaitos Yhteenveto voimalan kattilan (K3) jatkuvista jäännöshappipitoisuus-, hiilimonoksidipitoisuus- ja lämpötilamittauksista 2016 K3 pysäytetty 29.6 ja käynnistetty Petilämpö O₂-häl. CO-häl. Alahäl. Ylähäl. Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Vuoden aikana ei ole ilmennyt häiriöitä, jotka olisivat vaikuttaneet savukaasujen puhdistukseen. Sähkösuodattimessa on useampi puhdistuskenttä, yhden puhdistuskentän häiriö ei vielä aiheuta raja-arvojen ylityksiä. 7

8 Päästöt ja jätteet Energiantuotannon sivutuotteina syntyvät tuhkat muodostavat määrällisesti selvästi merkittävimmän osan toiminnasta syntyvistä jätteistä. Biovoimalan tuotantoprosessi on suunniteltu ympäristöystävälliseksi. Savukaasut puhdistetaan hiukkasista sähkösuodattimella ja johdetaan lämmöntalteenottopesurin kautta piippuun. Sähkösuodattimella savukaasuista erotettu lentotuhka otetaan talteen ja se uusiokäytetään lannoitteena metsissä. Ilmaan johdettu kuormitus Hiukkaset Typen oksidit (NOX/NO2) Rikin oksidit (Sox/SO2) Hiilidioksiidi fossiili Hiilidioksiidi bio Tolkkinen tonneja tonneja tonneja tonneja tonneja K1: 47,9 MW 1,77 56,90 0,57 191, K2: 14 MW K3: 49 MW 0,99 79,55 0,00 113, Yhteensä 2,76 136,45 0,57 304, Kirjaltajantie K1: 12 MW 0, ,77 K2: 12 MW 0,15 5,36 9, ,46 K3: 14 MW 2, ,76 Yhteensä 0,15 8,30 9, ,00 Harabacka GT1 ja GT2 (2*17MW) K1: 12,7 MW 0,05 15,50 K2: 12,7 MW Yhteensä 0,05 15,50 Kipinätie K1: 13,3 MW 0,04 0,02 0,00 365,31 K2: 13,3 MW 0,04 0,02 0,00 298,89 Yhteensä 0,08 0,04 0,00 664,19 Kaikki Yhteensä 2,99 144,80 9, Ilmaan johdettu kuormitus Hiukkaset, typen ja rikin oksidit laskettu velvoitemittausten tulosten pohjalta ja hiilidioksidipäästöt laskettu tilastokeskuksen polttoaineluokituksen pohjalta CO2 oletuspäästökertoimia käyttäen. Vanadiini Kupari Sinkki Nikkeli Elohopea Kadmium Lyijy Arseeni Kromi Tolkkinen kg kg kg kg kg kg kg kg kg K1: 47,9 MW 4,68 2,60 28,06 1,04 0,26 0,26 1,77 0,05 1,04 K2: 14 MW K3: 49 MW 8,14 4,52 48,82 1,81 0,45 0,45 3,07 0,09 1,81 Yhteensä 12,81 7,12 76,88 2,85 0,71 0,71 4,84 0,14 2,85 Kirjaltajantie K2: 12 MW 18,95 0,05 0,23 5,68 0,00 0,01 0,47 0,04 0,02 Kipinätie K1: 13,3 MW 4,61 0,01 0,06 1,38 0,00 0,00 0,12 0,01 0,00 K2: 13,3 MW 3,77 0,01 0,05 1,13 0,00 0,00 0,09 0,01 0,00 Yhteensä 8,39 0,02 0,10 2,52 0,00 0,00 0,21 0,02 0,01 Kaikki Yhteensä 31,76 7,17 77,11 8,53 0,71 0,72 5,31 0,18 2,87 Laskennalliset päästöt Lähde: Päästötietojen tuottamismenetelmät - Energiantuotanto ( > Yritykset ja yhteisöt > Päästöt > Päästörekisterit > Päästötiedon tuottaminen> Aineistoa päästöjen... > Energiantuotanto) 8

9 Jätevesien johtamispäiviä oli vuoden 2016 aikana yhteensä 318. Jäähdytysvesimäärä m3 ja sosiaalitilojen jätevesi m3. Prosessijätevesimäärä on arvioitu kaupungin vesilaitokselta ostetun raakavesimäärän, lisävesisäiliöön pumpatun vesimäärän ja kattilan ulospuhalluksen vesimäärän perusteella. Prosessijätevesi on tällöin sama kuin lisätty vesi m3. PORVOON ENERGIA OY PÄIVÄYS ALLEKIRJOITUS Tolkkisten Biovoimalaitos Kaj Kulju VIRTAAMATIEDOT 2016 Viikko PISTE 1 (MP1)PISTE 2 (MP2) LTO Vanha Uusi Merivesi HUOMAUTUKSIA m3/min m3/min m3/min m3/min m3/min ºC v.1 2,5 2,75 0 1,4 1,1 3,1 v.2 2,6 2,86 0 1,4 1,2 1,1 v.3 2,5 2,75 0 1,4 1,1 0,1 v.4 2,5 2,75 0 1,4 1,1 0,1 v.5 2,7 2,97 0 1,4 1,3 0,1 v.6 2,87 3,157 0,07 1,4 1,4 0,2 Käynnistetty LTO 11.2 v.7 2,87 3,157 0,07 1,4 1,4 0,4 Vanha turbiini seis 18.2 v.8 3,17 3,487 0,07 1,5 1,6 0,6 v.9 3,27 3,597 0,07 1,5 1,7 0,7 Vanha turbiini päälle 1.3 v.10 3,07 3,377 0,07 1,5 1,5 0,7 v.11 2,97 3,267 0,07 1,5 1,4 1 v.12 2,87 3,157 0,07 1,5 1,3 1 v.13 3,07 3,377 0,07 1,6 1,4 1,4 v.14 2,97 3,267 0,07 1,5 1,4 3 Vanha turbiini seis 8.4 v.15 2,87 3,157 0,07 1,5 1,3 3,8 Vanha kattila seis 12.4 v.16 1,37 1,507 0,07 0 1,3 5,1 v.17 1,37 1,507 0,07 0 1,3 5,2 v.18 1,37 1,507 0,07 0 1,3 8,6 Pysäytetty LTO 5.5 v.19 1,4 1, ,4 10,2 v.20 1,4 1, ,4 11,2 v.21 1,4 1, ,4 13,7 Mitattu virtaus PM1 1,4 m³/s, v.22 1,4 1, ,4 14,2 v.23 1,3 1, ,3 10,3 v.24 1,3 1, ,3 11,2 v.25 1,3 1, ,3 14,9 v.26 1,3 1, ,3 16, Uusi kattila seis 29.6, turbiini 28.6 v.27 0,2 0, ,2 16,3 v.28 0,2 0, ,2 15,3 v.29 0,2 0, ,2 13,8 v.30 0,2 0, ,2 18,9 v.31 0,2 0, ,2 19,7 v.32 0,2 0, ,2 18,4 v.33 0,4 0, ,4 16,8 Uusi kattila käyntii 17.8 v.34 0,4 0, ,4 16,3 v.35 0,4 0, ,4 16,2 v.36 0,4 0, ,4 16,2 v.37 0,4 0, ,4 14,7 Mitattu virtaus MP1 0,42 m³/s, v.38 0,5 0, ,5 14 v.39 0,6 0, ,6 13,4 v.40 0,67 0,737 0,07 0 0,6 11,3 Käynnistetty LTO 7.10 v.41 0,77 0,847 0,07 0 0,7 9,9 Uusi turbiini käyntiin v.42 0,87 0,957 0,07 0 0,8 8,1 v.43 0,87 0,957 0,07 0 0,8 6,9 v.44 0,87 0,957 0,07 0 0,8 5,8 v.45 0,87 0,957 0,07 0 0,8 3,6 v.46 2,37 2,607 0,07 1,3 1 3,1 Vanha kattila käyntiin v.47 2,57 2,827 0,07 1,3 1,2 3,2 v.48 2,57 2,827 0,07 1,3 1,2 2,9 v.49 2,67 2,937 0,07 1,3 1,3 2,9 v.50 2,57 2,827 0,07 1,3 1,2 1,8 v.51 2,57 2,827 0,07 1,3 1,2 1,9 v.52 2,97 3,267 0,07 1,3 1,6 2,4 KESK.A. 1,64 1,80 0,04 0,60 1,01 7,78 HUOM: Meriveden lämpötila on viikon keskilämpötila merivesipumppaamossa. 9

10 Vesistöön johdettu Kiintoaine Bod 7 ATU biologinen hapenkulutus Kokonais fosfori Kokonais typpi Virtaama jäähdytysvedet Tolkkinen kg kg kg kg m ,4 Pohjahiekkaa ja metalliromua on osittain varastoituna voimala-alueella, lentotuhka toimitettu FA-Forestille ja muut jätteet on vastaanottanut Itä-Uudenmaan jätehuolto. Pohjahiekkaa on voimala-alueella varastoituna noin 530 tonnia ja metalliromua noin 8 tonnia. Metalliromu peräisin voimalan seisokkitöistä Pohjahiekkaa on käytetty voimalaitosten oman polttoainevarastoalueen pohjarakenteisiin vuosina noin tonnia. Vuoden 2016 aikana ei pohjahiekkaa käytetty rakentamiseen vaan ne toimitettiin hyötykäyttöön Ekokemille. Jätteet Leijupohjahiekka Metalliromu Yhdyskuntajäte Rakennusjäte Lentotuhka Sekajäte Puhdas puujäte tonneja tonneja tonneja tonneja tonneja tonneja tonneja jätenumero Tolkkinen ,98 4,8 1, ,64 1,76 Kirjaltajantie 0 Harabacka Kipinätie Toimituspaikka Ekokem Oy Kuusakoski Oy IUJH / Domargård IUJH / Domargård FA-Forest Oy / Viitasaari IUJH / Domargård IUJH / Domargård Öljysäiliöiden pinnanmittaukset ja ylitäytön estimet on tarkastettu vuosihuollon yhteydessä. Öljynerotuskaivot on tarkastettu silmämääräisesti vuosihuollon yhteydessä, öljynerotuskaivojen tyhjennyksille tai korjauksille ei ole ollut tarvetta. Öljynerotuskaivoille on suunniteltu puhdistus vuoden 2017 seisokin aikana. Vuoden 2016 aikana ei ole tapahtunut vahinkoja taikka esiintynyt vaaratilanteita. 10
