RZN 4402-K V2 / RZN 4404-K V2

Koko: px
Aloita esitys sivulta:

Download "RZN 4402-K V2 / RZN 4404-K V2"

Transkriptio

1 RZN 4402-K V2 / RZN 4404-K V2 ZP RZN 4402-K V2 (ZP RZN 4402-K V2 + GEH-KST) ZP RZN 4404-K V2 (ZP RZN 4404-K V2 + GEH-KST) RZN 4402-KS V2 RZN 4404-KS V2 G CPD Hyväksymisnro EN : 2005 / AC / 22802/024 Todistuksen nro 0669/2009 fi Sisältö....Sivu...2 Alkuperäiset ohjeet....sivu /06/12

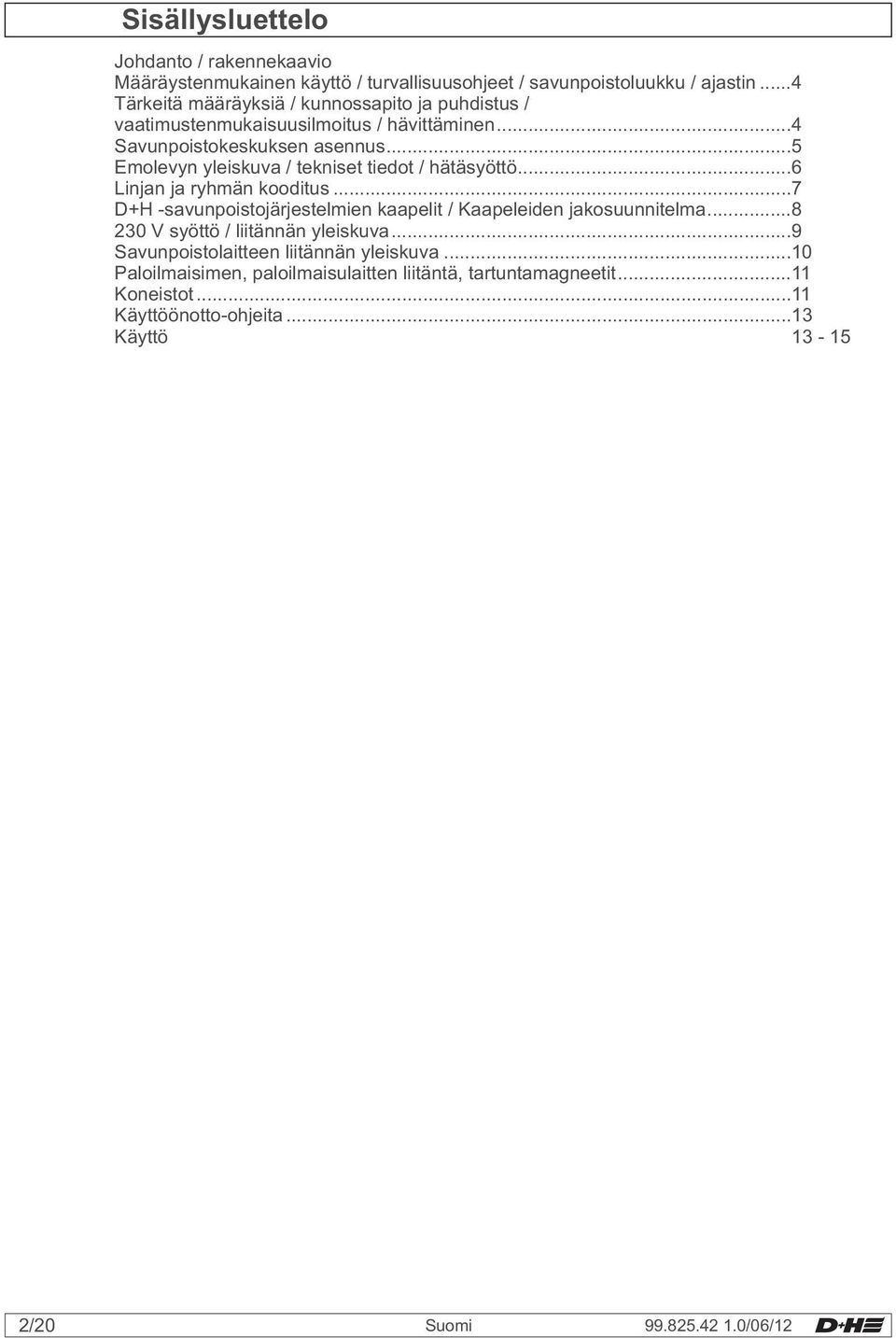

2 Sisällysluettelo Johdanto / rakennekaavio Määräystenmukainen käyttö / turvallisuusohjeet / savunpoistoluukku / ajastin...4 Tärkeitä määräyksiä / kunnossapito ja puhdistus / vaatimustenmukaisuusilmoitus / hävittäminen...4 Savunpoistokeskuksen asennus...5 Emolevyn yleiskuva / tekniset tiedot / hätäsyöttö...6 n ja ryhmän kooditus...7 D+H -savunpoistojärjestelmien kaapelit / Kaapeleiden jakosuunnitelma V syöttö / liitännän yleiskuva...9 Savunpoistolaitteen liitännän yleiskuva...10 Paloilmaisimen, paloilmaisulaitten liitäntä, tartuntamagneetit...11 Koneistot...11 Käyttöönotto-ohjeita...13 Käyttö /20 Suomi /06/12

3 Johdanto D+H Service- und Vertriebspartner Rakennuksen turvallisuus ei lähde vain tuotteesta. Turvallisuus lähtee ennenkaikkea pätevyydestä. Kaikki D+H Service- und Vertriebspartner-yritykset ovat sertifioituja ja säännöllistä koulutusta saavia savunpoiston ammattilaisia. Yhteistyössä valmistajan D+H Mechatronic AG:n kanssa ne toteuttavat laajoja savunpoiston ja rakennuksen luonnollisen ilmanvaihdon järjestelmäratkaisuja. Ratkaisuihin kuuluvat kaikenlainen tuki ja jatkuva laadunvarmistus projektin kaikissa vaiheissa: neuvonnasta, suunnittelusta, projektoinnista asennukseen, käyttöönottoon, kunnossapitoon ja huoltoon. Näin täytetään korkeimmat kansalliset ja kansainväliset laatustandardit luotettavasti. Asennus ja käyttöönotto D+H Service- und Vertriebspartnerin kattava verkosto huolehtii ammattimaisesta asennuksesta ja käyttöönotosta. Partnerimme takaavat, että D+H tuotteita asentavat vain koulutetut ja kokeneet asentajat teknisten sääntöjen ja määräysten mukaan. Henkilökohtainen luovutus ja käyttäjien opastus mukaanluettuna. Huolto ja kunnossapito Jokainen rakennuksenhaltija on vastuussa turvalaitteistojensa toimintavarmuudesta. Laitteen jatkuvasta käyttövalmiudusta huolehtii säännöllinen ja ammattimainen huolto. D + H Service- ja Vertriebspartner on savunpoiston ammattilaisena pätevöitynyt huoltoon. Rakennuksenhaltija voi aina todistaa huoltosopimuksella tehneensä velvollisuutensa. Laatutakuu Saatte laajennetut takuupalvelut kaikille D + H:n savunpoistojärjestelmille, jotka D+H Service- ja Vertriebspartner asentaa ja huoltaa säännöllisesti. Ota yhteyttä D+H Service- ja Vertriebspartneriin paikan päällä. Aina lähelläsi Olemme sivuliikkeiden ja valikoitujen liikekumppaneiden avulla maailmanlaajuisesti edustettuna. Etsitkö D + H partneria paikkakunnaltasi? Vieraile internet-sivustollamme: Asennuskaavio Ikkunakoneisto Savunpoistokeskus (RZN 440 x-k V2) Sadeilmaisin Ilmanvaihtopainike Savunpoistoluukku Ryhmä Ulkoinen ohjaus Paloilmoitin Savunpoistopainike Savunpoistolaitteen luukku: Savukaasujen pitäisi virrata tulipalossa savunpoistolaitteen luukusta mahdollisimman esteettä ulos. Luukun koolla, laadulla ja järjestyksellä on ratkaiseva merkitys tehokkaalle toiminnalle: Nämä vaatimukset on säädetty kunkin maan asiaankuuluvissa määräyksisä. Lisätietoja on saatavissa osoitteesta Savunpoistoluukku olisi säädettävä yhdessä paloviranomaisen kanssa /06/12 Suomi 3/20

4 - savunpoistolaitteen ohjaus erityisesti rappukäytäviä varten - mikroprosessorin ohjaama keskus - 1 linja, 1 ryhmä - 2Atai 4A- käyttövirta - Mukavuustoiminnot päivittäiselle ilmanvaihdolle - Vain sisäasennukseen sopiva. Käyttöjännite 230 VAC! Sähköiskusta johtuva loukkaantumisvaara! - liitännän saa tehdä vain sähköalan ammattilainen - Vain sisäasennukseen sopiva. - Käytä vain muuttamattomia D+H -alkuperäisosia. Savunpoistolaitteen hälytys Keskus ok D+H Ikkunakäyttö Verkko käytössä Ilmanvaihtopainikkeen toiminto "AUKI" Ilmanvaihto- / savunpoistopainikkeen toiminto "KIINNI" N kuukauden kuluttua keskus ilmoittaa laitteen myöhästyneestä huollosta. Keltainen valo RT 45:ssa alkaa vilkkua. Savunpoistolaitteen häiriö näytetään savunpoistopainikkeissa olevien sammuneiden vihreiden valvontalamppujen avulla. Ilmanvaihtotoiminto AUKI voidaan sitoa ajastimen esisäätöön palveluajan päätyttyä (n kk). Huomio: Ajastimen nollauksen voi tehdä vain laitteen valmistajan valtuuttama alan yritys. Tärkeitä määräyksiä VDE 0833 (Vaaranilmoitinjärjestelmät), VdS 2221, VDE 0100 (Sähkölaitteisto), DIN (Savunpoistolaitteisto), paikallisen pelastuslaitoksen määräyksen sekä energialaitoksen sähköverkkoon liittämistä koskevat määräykset on otettava huomioon. Kunnossapito ja puhdistus Tarkastus ja huolto on tehtävä D+H:n huoltoohjeiden mukaan. Vain alkuperäisiä D+H-varaosia saa käyttää. Kunnossapidon tekee vain D+H. Pyyhi likaisuudet puhtaalla, pehmeällä pyyhkeellä. Älä käytä puhdistus- tai liuotusaineita. Vaatimustenmukaisuusilmoitus Ilmoitamme olevamme yksin vastuussa siitä, että alempana "Tekniset tiedot" -kohdassa kuvattu tuote vastaa seuraavia määräyksiä: 2004/108/EY, 2006/95/EY, 89/106/EY Tekniset asiakirjat: D+H Mechatronic AG, D Ammersbek Thomas Kern Johtokunta Maik Schmees Prokuristi, tekninen johtaja Hävittäminen Sähkölaitteet, tarvikkeet ja pakkaukset pitää toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkölaitteita talousjätteisiin. Vain EU-maille: EY:n antaman määräyksen 2002/96/EY mukaisesti sähkö- ja elektroniikkalaiteromusta ja sen soveltamisesta kansalliseen lainkäytäntöön ei käyttökelvottomia sähkölaitteita tarvitse kerätä erikseen. 4/20 Suomi /06/12

5 LT Savunpoistolaitteen keskuksen asennus koteloineen GEH-KST Asenna keskus käyttölaitteiden läheisyyteen suojatuksi ja huoltoa varten helppopääsyiseksi. Yksityiskohtainen asennusohje on kotelossa. DESENFUMAGE GEH-KST EVACUACIÓN DE HUMOS ODDYMIANIE RØGLEM ROAFVOER ДЫМОУДАЛЕНИЕ PALOILMANVAIHTOL ДИМОВИДАЛЕННЯ EVACUAZIONE FUMI EVACUARE FUM DESENFUMAGEM ODVOD DYMU SAVUNPOISTO ODVOD KOUŘE RØYKVENTILASJON DŪMU NOVADIŠANA DUMAN ATIŞ הוצאת עשן SUITSUEEMALDUS ΕΞΑΕΡΙΣΜΟΣ ΚΑΠΝΟΥ 2 x 1,2 Ah 2 x 3,4 Ah 4x Ø maks. 5 mm (ei sis.) Akkujen asennus: Keskuslevyn sijainti: 2 x 1,2 Ah 2 x 3,4 Ah 2x 1,2 Ah / 2x 3,4 Ah / A B C ZP RZN 4402-K V ZP RZN 4404-K V x 2,2 Ah / /06/12 Suomi 5/20

6 Emolevyn kuva Verkkoliitäntä Verkon sulake Sulake ulk. Ilmoitus LED-verkko AUKIkäyttöajanrajoitin Ilmanvaihtoajanrajoitin Akun LED-häiriö ON-OFF- PALAUTUS Palontunnistuselementti D D47 D42 D20 D F1.25A sek. min S1 I 0 Palautus Fx.xA.. Ilmanvaihto Järjestelmä Ryhmä Ilmanvaihto Savunpoistokeskus Smoke Vent Controller Akku RZN 4402/04-K/KS V2 IN : OUT: F.315A IP VDS-nro: 30 Lämpötila -5 C...40 C D+H Mechatronic - Saksa U 2x12V/ x.xah D14 + Akun sulake n LED-häiriö LED-valvonta LED-hälytys Ryhmän 3 LED-häiriö DIP-kytkin S1 Käyttölaitteen sulake AKKU-latausjännitesäädin AKKU- Liitäntä Tekniset tiedot Tyyppi : RZN 4402/04-K (-KS) Nimellisjännite : 230 VAC, 50 Hz Nimellisteho : 60 VA / 120 VA Valmiustilateho : 5,6 W / 5,8 W Suojausluokka : II (I) Suojaustapa : IP 30 (IP 54) Lämpötila-alue : -5 C C Lähtöjännite : 24 VDC / jäännösaaltoisuus <10% sall. lähdön nimellisvirta : 2 A, 4 A Mittaukset RZN 4402-K(S) V2 : 310 x 310 x 100 mm (LxKxS) RZN 4402/04-KS V2 : 400 x 300 x 120 mm (LxKxS) D+H käyttölaitteita savunpoisto-pikakäytöllä (HS) tuetaan. 24 V- varavirtalähde Varavirransyöttö: 72 tuntia. Käytä vain VdS - hyväksyttyjä akkuja. RZN 4402-K(S) V2: 2x 12V / 1,2 Ah ±0,2Ah (Tyyppi 1) RZN 4404-K(S) V2: 2x 12V / 2,2 Ah ±0,3Ah (Tyyppi 2) D+H hälytysvälineiden liitäntä RZN 4402-K(S) V2: 2x 12V / 2,2 Ah ±0,3,2Ah (Tyyppi 2) RZN 4404-K(S) V2: 2x 12V / 3,4 Ah ±0,3 Ah (Tyyppi 8) (Huomio! Suurempi kotelo tarpeen!) Ohje Hälytystilassa ei mahdollista ryhmähäiriötä ilmoiteta. Vasta hälytyksen nollaamisen jälkeen annetaan häiriöilmoitus. 6/20 Suomi /06/12

7 n ja ryhmän kooditus ON Toimitustila S1 1 = ON AUKI-käyntiajanrajoitin Potentiometrillä voidaan rajoittaa käyntiaikaa avautumissuuntaan. Käyttökoneistot käyvät niin kauan, kun säädettyä käyntiaikaa on jäljellä, kun ilmanvaihtopainiketta painetaan avautumissuuntaan. 2 = ON AUKI-käyntiajanrajoitin Potentiometrillä voidaan säätää ilmanvaihtoaikaa. Säädetyn ajan päätyttyä koneistot sulkeutuvat automaattisesti. Vain kun DIP-kytkin 5 = ON sek min = ON AUKI-jälkiliipaisu (vain kun DIP-kytkin 1 = ON) AUKI-käyntiajanrajoitinta voidaan uudelleen liipaista. 4 = ON Sähkökatkos-KIINNI Sähkökatkoksessa käyttökoneisto sulkeutuu. Vain kun DIP-kytkin 5 = ON 5=ON 5 = OFF 6=ON 6 = OFF Käyttökoneistot sulkeutuvat yhdellä ilmanvaihtopainikkeen painalluksella. Koneistot sulkeutuvat vain niin pitkään, kun ilmanvaihtopainiketta tai savunpoistolaitteen painiketta pidetään painettuna. AUKI-näyttö ilmanvaihtopainikkeen avulla ei ole mahdollista! Toiminto sähkökatkos-kiinni (katso DIP-kytkintä 4) ei ole voimassa. Käyttökoneistot avautuvat yhdellä ilmanvaihtopainikkeen AUKI-painalluksella. Koneistot avautuvat vain niin pitkään, kun ilmanvaihtopainiketta pidetään painettuna. 7=ON 8=ON häiriössä (esim. painikekaapelin häiriö tai oikosulku) hälytys tehdään keskukseen, ts. savunpoisto avautuu. Ryhmähäiriössä (esim. katkennut valvontakaapeli) hälytys tehdään keskukseen, ts. savunpoisto avautuu. Yhdessä silmukoidun maksimilämpöilmaisimen kanssa (esim. THE4) on DIP-kytkimen 8 oltava ON-asennossa. 9=ON Paloilmoitinhälytystä ei voida nollata painamalla savunpoistolaitteen painiketta. 9 = OFF Paloilmoitinhälytys nollataan painamalla savunpoistolaitteen painiketta. 10 = ON savunpoistolaitteen jälkitahditus kytketään päälle. VdS 2581:n mukaisesti savunpoistoa ohjataan 30 min. ajan. 2 min. väliaika /06/12 Suomi 7/20

8 D+H -savunpoistojärjestelmien kaapelit Valittaessa ja asennettaessa kaapeleita on noudatettava sähköasennuksia ja tarvittavia turvalaitteita koskevia määräyksiä tai sähköjohtojen toimivuuden säilymistä koskevia ohjeita (esim. MLAR). Ohje Markkinoilla olevan suuren valikoiman johdosta ei kaapeleille ole annettu tyyppimerkintää. Kysy D+H partneriltasi. Kaapeliryhmä (keskus - käyttölaite) Väh. 3-johtiminen malli: - 2 johdinta koneiston syöttöön - 1 johdin kaapelinvalvontaan, jonka kautta myös savunpoistolaitteen pikakäytön (HS) signaali siirretään käyttökoneistoon. Kun DIP-kytkin 8 on ON-asennossa, ryhmää ohjataan häiriössä automaattisesti ja se avautuu. Kaapelilinja (keskus - ilmoitin) Kaapeleita valvotaan oikosulun ja häiriön osalta. Kun DIP-kytkin 7 on ON-asennossa, ryhmää ohjataan häiriössä automaattisesti ja se avautuu. Kaapelointikaavio (malli) Järjestelmän jännite 24 V! Johtoja ei saa vetää voimavirtajohtojen rinnalle! Johdossa, jossa on suojajohdin (vihreä/keltainen) sitä ei saa käyttää! Merkitse kaapelit ja liitäntärasiat. Sadeilmaisin Koneisto päällä Savunpoistoluukku Kaapelipituudet ja poikkipinnat 3x 0,8 Ø Savunpoistokeskus edelleen 2x 0,8 Ø 230 V, 50 Hz Erillinen virtapiiri. Merkitse sulake. 4x 0,8 Ø 2x 0,8 Ø Paloilmoitin FO 1362 tai FT 1262 Ulkoinen ohjaus 6x 0,8 Ø (RT 45) 10x 0,8 Ø (RT 45-Ilmanvaihto) Ilmanvaihtopainike n. 1,5 m lattian yläpinnasta Savunpoistolaitteen ohjauspaikka n. 1,5 m lattian yläpinnasta Kaapelipituudet ja poikkipinnat. Tyyppi: RZN K Kokonaisvirta 3 x 1,5 mm² 3 x 2,5 mm² RZN K 1 1, , , , m m 6x 0,8 Ø (RT 45) 10x 0,8 Ø (RT 45-Ilmanvaihto) Kaapelinpituus (m) x kokonaisvirta Poikkipinta (mm²) = 80 8/20 Suomi /06/12

9 230 V syöttö L N PE Suojajohdin (PE) Vain KS-versiossa. 230 V, 50 Hz Erillinen virtapiiri. Merkitse sulake. Suojatulppa: Työnnä mukana oleva verkkokaapelin suojatulppa liitännän jälkeen verkkoliittimeen. Liitännän yleiskuva EM 47 K FO 1362 RT 45 LT 43U (-SD) L P 2x47k Käyttö (OG) (BK) (BK) Mot.a 10k 4 Mot.b HS L P Hälytys kiinni n.c. 10k Mot.a FO RT Hälytys zu Auki-ilmaisin (vain LT 43U-SD) N ZU AUKI Mot.a Mot.b Mot.b HS RM RT LT MOT RZN 4402/04-K V2 RZN 4402/04-K V /06/12 Suomi 9/20

10 Savunpoistolaitteen painikkeen liitäntä maks. 8 painiketta liitettävissä. viimeisin painike ensimmäisestä toiseksi viimeiseen painikkeeseen vakioliitäntä RT 45 10k 8 2 RT Hälytys Hälytys kiinni zu n.c. * RT 45 * Hälytys Hälytys rinnakkaisliitäntä kiinni zu n.c k RT 45 Hälytys ZU n.c RM RT RZN 4402/04-K V RM RT RZN 4402/ 04-K V2 * avolangoitusliitos 2 x 2 painikkeen rinnakkaisliitäntä RT 45 RT 45 aina viimeisin painike Hälytys kiinni n.c Hälytys ZU n.c. 10k aina ensimmäisestä toiseksi viimeiseen painikkeeseen RT * * RT Hälytys zu RM RT RZN 4402 / O4-K V2: *avolangoitusliitos 10/20 Suomi /06/12

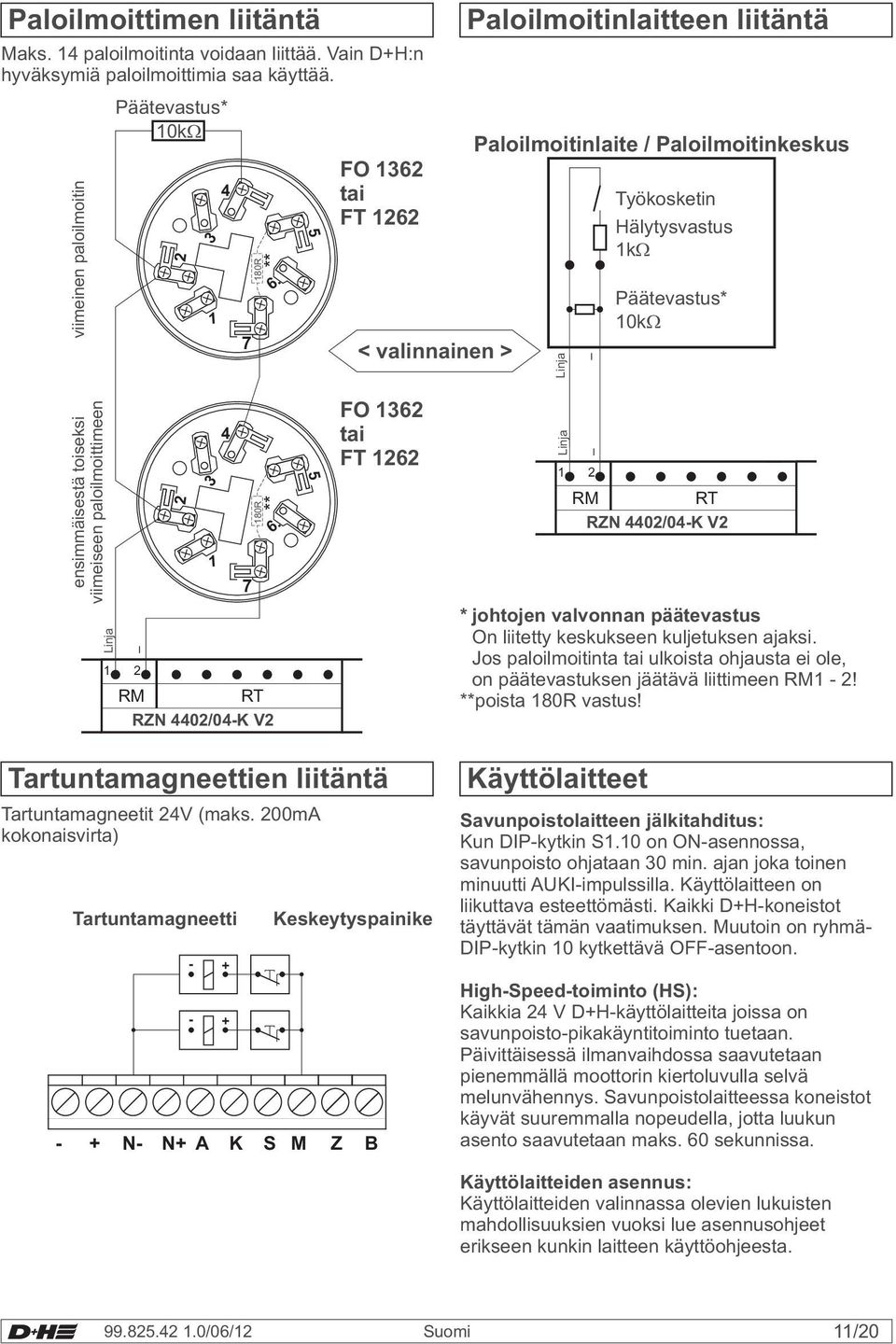

11 Paloilmoittimen liitäntä Maks. 14 paloilmoitinta voidaan liittää. Vain D+H:n hyväksymiä paloilmoittimia saa käyttää. viimeinen paloilmoitin Päätevastus* 10k ** 180R 6. 5 FO 1362 tai FT 1262 < valinnainen > Paloilmoitinlaitteen liitäntä Paloilmoitinlaite / Paloilmoitinkeskus Työkosketin Hälytysvastus 1k Päätevastus* 10k ensimmäisestä toiseksi viimeiseen paloilmoittimeen ** 180R 6. RM RT RZN 4402/04-K V2 5 FO 1362 tai FT RM RT RZN 4402/04-K V2 * johtojen valvonnan päätevastus On liitetty keskukseen kuljetuksen ajaksi. Jos paloilmoitinta tai ulkoista ohjausta ei ole, on päätevastuksen jäätävä liittimeen RM1-2! **poista 180R vastus! Tartuntamagneettien liitäntä Tartuntamagneetit 24V (maks. 200mA kokonaisvirta) Tartuntamagneetti Keskeytyspainike - + N- N+ A K S M Z B Käyttölaitteet Savunpoistolaitteen jälkitahditus: Kun DIP-kytkin S1.10 on ON-asennossa, savunpoisto ohjataan 30 min. ajan joka toinen minuutti AUKI-impulssilla. Käyttölaitteen on liikuttava esteettömästi. Kaikki D+H-koneistot täyttävät tämän vaatimuksen. Muutoin on ryhmä- DIP-kytkin 10 kytkettävä OFF-asentoon. High-Speed-toiminto (HS): Kaikkia 24 V D+H-käyttölaitteita joissa on savunpoisto-pikakäyntitoiminto tuetaan. Päivittäisessä ilmanvaihdossa saavutetaan pienemmällä moottorin kiertoluvulla selvä melunvähennys. Savunpoistolaitteessa koneistot käyvät suuremmalla nopeudella, jotta luukun asento saavutetaan maks. 60 sekunnissa. Käyttölaitteiden asennus: Käyttölaitteiden valinnassa olevien lukuisten mahdollisuuksien vuoksi lue asennusohjeet erikseen kunkin laitteen käyttöohjeesta /06/12 Suomi 11/20

12 Käyttöönotto-ohjeita Suorita savunpoistokeskuksen käynnistämiseksi seuraavat silmämääräiset- ja toimintotarkastukset. Kaikki johdot liitetty? Kaikki tarpeelliset liitäntävastukset liitetty? Savunpoistolaitteen komponentit ovat linjavalvottuja. käynnistää keskuksen toimitustilassa hälytyksen ja savunpoisto avautuu itsestään ja se voidaan palauttaa vain erityisehdoilla. ja ja ei On varauduttava komponenttien osittaiseen tai epätäydelliseen liitäntään. Tarkasta seuraavat liitännät: Verkko 230 V, käyttölaitteet, RT-painike, mahdoll. paloilmoitin ja ilmanvaihtopainike. Tehdassäätö? (DIP-kytkin) ei DIP-kytkimen toimitustila Katso sivu 7. ja 10kΩ vastus RTpainikkeessa? ei Vastus täytyy kiinnittää sähköisesti viimeisellä painikkeella liittimiin 3/8(tyyppi RT45). Katso liitäntäkaaviot sivu 10. ja 10kΩ paloilmoittimen vastus? ja ei Vastuksen täytyy olla viimeisessä tai ainoassa paloilmoittimen liittimessä 2 ja 4. (Tyyppi FO/FT) liitettävä. Jos paloilmoitinta ei ole, jää vastus keskukseen liitinten RM 1 ja 2 väliin. Katso liitäntäkaaviot sivu 11. Päätemoduuli 2x47kΩ haaroitusrasiassa? ja ei Liitä päätemoduuli viimeiseen tai ainoaan käyttölaitteeseen johdon haaroitusrasiassa 5 oranssi, 6 musta ja 7 musta. Katso liitäntäkaaviot sivu 9. Kytke verkko, verkkovalvonta palaa? ei Tarkista johdon suojajohdin jakokaapista ja keskuksen sulake. ja Liitä akkujohdot, palaako valvontalamppu? ei Verkkoa ei ole käytössä tai linjakytkin on "0"- asennossa tai joku sulakkeista on rikki. ja Hälytys/palautus ja ilmanvaihtotoimintojen tarkastus. ja Savunpoistoluukku avautuu ja sulkeutuu? ei mahdoll. käyttölaitteen napaisuuden vaihto. 12/20 Suomi /06/12

13 Käyttö - käynnistys hälytystilanteessa Manuaalinen avaaminen savunpoistopainikkeella RT SAVUNPOISTO D47 D42 I 0 Palautus RZN D20 Automaattinen avaaminen paloilmoittimella RT I 0 Palautus RZN D47 D42 D20 Järjestelmä Järjestelmä Automaattinen avaaminen ulkopuolisen ohjauksen avulla (esim. paloilmoitinkeskus): Kosketus ulkopuoliseen ohjaukseen RT click I 0 Palautus RZN D47 D42 D20 Järjestelmä /06/12 Suomi 13/20

14 Käyttö - sulkeminen hälytyksen jälkeen Avaa kotelo (keskus tai painike) mukana olevan avaimen avulla. Käsikäynnistys savunpoistopainikkeella: Käynnistys paloilmoittimen tai ulkopuolisen ohjauksen avulla: tai Palautus = OFF/ON Kosketus ulkopuoliseen ohjaukseen click I 0 Palautus Järjestelmä ~ 1 sek. Katso DIP -kytkin sivu 7 Hätäsulkeminen kun hälytystä ei voi palauttaa: POIS I 0 Palautus ~ 1 sek. Järjestelmä Asiakaspalvelu 14/20 Suomi /06/12

15 Käyttö - päivittäinen ilmanvaihto Ilmanvaihtopainike tai savunpoistopainike tuuletustoiminnolla RT 45-LT tarpeen. Avaa: Sulje: Pysäytä: Ilmanvaihto Ilmanvaihto Ilmanvaihto SEIS St op St op St op tai tai tai Käyttö - sääautomatiikka Vain, jos tuuli- ja sadeilmaisimet käytössä: Sateella käynnistyvät sadeilmaisimen relekontaktit: Tuulen nopeudeksi voidaan säätää 4/6 bft. Kun sääautomatiikka käynnistetään ilmanvaihtopainikkeesta LT 43U- W (valinnainen), laite sulkeutuu tuulessa tai sateessa. Se ei avaudu tuulen tai sateen loppuessa. Laitteen avaaminen ilmanvaihtoa varten ilmanvaihtopainikkeen avulla. Hälytyksessä laite käynnistyy myös tuulessa tai sateessa. Ei tuuletusta savunpoistopainikkeella, koska muuten on olemassa tuuli- ja sadevauriovaara. Jos huonolla säällä käytetään rakotuuletusta, voidaan sääautomatiikka LT 43U- W (valinnainen) kytkeä pois päältä. Jos LT 43U-W ei ole, ei rakotuuletuskäyttö ole huonolla säällä mahdollista. LT 43U-W Ilmanvaihto St op Automatiikka Katso käyttöohje REM42 ja WRG /06/12 Suomi 15/20

16 Tarkistus Puolivuosittain tai kunnossapidon jälkeen ammattilaisen tai opastetun henkilöstön toimesta. Korjaa heti puutteet. Käytä käyttökirjaa. Valmistelu: - ilmoita laite pois käytöstä. - ilmoita haltijalle virhehälytykset. - keskeytä tai katkaise virhehälytysilmoitukset ja kauko-ohjaukset. Katsastus: - Kaikki laitteet ja kaapeliliitännät on tarkastettava vaurioiden ja likaantumisen osalta. - paloilmoittimien, savunpoistopainikkeiden, savuhormien jne. toimintaa ei saa varastoitavat tavarat eivätkä rakennuksessa tehdyt muutokset haitata. Savunpoistopainike: - Avaa savunpoistopainike - Paina punaista hälytysnappia. - Punaiset LEDit painikkeissa ja keskuksessa palavat. - Savunpoiston on avauduttava. - Paina painiketta lyhesti (~1 Sek.). - Sammuta punaiset LEDit. - kun DIP-kytkin 5 = ON: Savunpoiston on sulkeuduttava. - kun DIP-painike 5 = OFF: Paina painiketta uudelleen, kunne savunpoisto on päättynyt. Automaattinen paloilmoitin / ulkopuolinen ohjaus: Virheilmoituksissa tai jos laite on ulkoapäin selvästi hyvin likainen lähetä laite huoltoon ja aseta vaihtoilmoitin. - laukaise paloilmoitin yksittäin paloilmoittimen tarkistuslaitteella, varalta tupakansavulla (vaikutuksen viive n. 20 sek.) tai ulkoisella ohjauksella. - Painikkeissa, keskuksessa tai tarvittaessa paloilmoittimessa olevien punaisten LED-valojen täytyy palaa. - Savunpoiston on avauduttava. - Odota, kunnes ilmaisimessa ei ole enää savua tai yhteys vieraslaitteeseen aukeaa, esim. nollaamalla paloilmoitinlaite. - Palauta linja keskuksessa (painike pois päältä/päälle). Kun DIP-kytkin 9 = Off, voidaan linja palauttaa suoraan savunpoistopainikkeesta. - Paina painiketta lyhesti (~1 Sek.). - Sammuta punaiset LED-lamput. - kun DIP-kytkin 5 = ON: Savunpoisto on sulkeuduttava. - kun DIP-painike 5 = OFF: Paina painiketta uudelleen, kunne savunpoisto on päättynyt. Varavirransyöttö: - katkaise jännite jakokaapista. - vihreä LED keskuksessa ei saa palaa. - toista toiminnan tarkastus. - vihreät LEDit savunpoistopainikkeissa eivät saa palaa - ilmanvaihtotoiminto pois käytöstä. - kun DIP-kytkin 4 ja 5 = ON: Ryhmä sulkeutuu itsestään. Huolto Kerran vuodessa laitevalmistajan valtuuttaman ammattiyrityksen toimesta. Tarkistusmerkintäkilven uusiminen, käyttökirjan pitäminen. D+H:n ajankohtainen huolto-ohje on kuitenkin määräävä. D+H:n valtuuttama yritys huoltaa laitteen automaattisesti ja sitä on opastettu huollon ammattimaiseen suorittamiseen. Huollossa on tehtävä seuraavat tarkastukset: - järjestelmänosien ulkoinen tarkastus - eristysvastusten mittaus - kaikkien olennaisten jännittensyöttöyksiköiden tarkastus - liitettyjen järjestelmänosien toiminnan testaus - ohjeiden mukaisen huollon kirjaaminen pöytäkirjaan ja merkitseminen määräysten mukaisesti. 16/20 RZN 4402-K / RZN 4404-K Suomi /03/11

17 /03/11 Suomi RZN 4402-K / RZN 4404-K 17/20

18 18/20 Suomi /06/12

19 /06/12 Suomi 19/20

20 D+H Mechatronic AG Georg-Sasse-Str Ammersbek, Saksa Puh: Faksi: S-posti: D+H Mechatronic AG, Ammersbek Tekniset muutokset pidätetään /06/12
