1 A3-skanneri Suomi Käyttäjän käsikirja

2 Hanki skannerin TWAIN -laiteohjain TWAIN-laiteohjain on skannausmoduuli, joka toimitetaan skannerisi mukana. Siihen on helppo päästä niputetusta skanneriohjelmistosta tai mistä tahansa TWAIN-yhteensopivasta ohjelmasta. Ennen kuin käynnistät alla olevat vaiheet, varmista että olet asentanut ja konfiguroinut niputetun skanneriohjelmiston. 1. Käynnistä Windows. 2. Suorita isäntä-twain-yhteensopiva ohjelmisto (esim. Photo Express) 3. Soita TWAIN Data Source valitsemalla Acquire (Hanki) File (Tiedosto) -valikosta. (Joissakin ohjelmissa Acquire (Hanki) -komento esiintyy alivalikossa Import (Tuo) -komennon alla.) TWAIN-valintaruutu esiintyy alivalikossa Import (Tuo) -komennon alla. TWAIN-valintaruutu sisältää ohjausasetuksia, jotka täytyy asettaa ennen asiakirjan skannaamista. Asiakirjan skannaamisen perusvaiheet ovat: 1. Esiskannaa asiakirja. 2. Aseta haluttu skannattava kuva-alue. 3. Valitse skannauslähde. 4. Valitse haluttu skannaustila. 5. Valitse haluttu resoluutio. 6. Napsauta Scan (Skannaa) -painiketta.

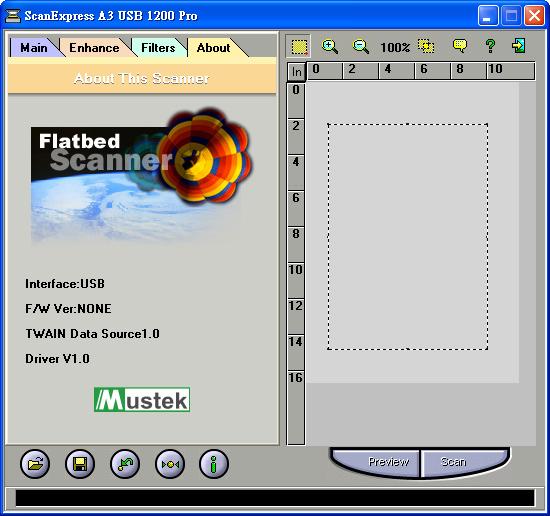

3 Valintaruutu TWAIN-valintaruutu on jaettu kahteen osaan: vasen osa, missä useimmat ohjausasetukset sijaitsevat, ja oikea osa, mikä on Esikatseluikkuna. Kansiot Sisältää eri ohjausasetuksia Esikatseluikkuna Käytetään esiskannatun kuvan katseluun ja lopullisen skannausalueen valitsemiseen

4 Pääkansio Skannaustila Määrittää kuinka skanneri lukee kuvan ja viittaa kuinka kuva jäljennetään sen jälkeen kun se on skannattu. Skannauslähde Asettaa skannattavan asiakirjan tallennusvä lineen tyypin. Skannauskoko Viittaa sen kuvan tai asiakirjan kokoon, jonka aiot skannata. JPEG2000-skannaus Uusin kuvanpakkauksen standardi, joka tavallisesti tarjoaa pienimmän tiedostokoon ja korkeamman kuvanlaadun kuin alkuperä inen JPEG. Leveys ja pituus Näytä kuva-alueen mitat Rajauskehyksen sisällä. Resoluutio Asettaa resoluution pisteissä tuumaa kohden (dpi). Descreen-toiminto Asettaa skannattavan asiakirjan tallennusvä lineen tyypin alentamaan kuvan kohinaa. Värin sovituksen ohjaus Värin sovittaminen mahdollistaa skannerin tarkemman heijastamisen alkuperäisen kuvan todellisiin väreihin. Valokuvan virkistäminen Valokuvan virkistäminen mahdollistaa skannatun kuvan automaattisen kirkastamisen ja terävöittämisen napsauttamalla sen kuvaketta. Tämä toiminto on käytettävissä, kun skannaat kuvia 24 bitin värisenä. Ulostulon skaalaaminen Vaihtaa lopullisen ulostulon mitat. Kuvan koko Näyttää tietokoneen muistitilan mä ärän, joka tarvitaan näyttämään tai tallentamaan valitun kuva-alueen.

5 Parannuskansio: Kirkkauden/Kontrastin säätö Kirkkauden/Kontrastin säätö Kirkkauden säätö Mahdollistaa valon kokonaismäärän asettamisen kuvassa arvoalueella (-127~0~+127). Kontrastin säätö Kontrastin säätö mahdollistaa mustien alueiden tai valkoisten alueiden kokonaism äärän asettamisen kuvassa arvoalueella (-127~0~+127). Esikatselupainike Tämä painike mahdollistaa katsella mink ä tahansa tekemäsi muutoksen vaikutusta kuvaan ennen skannaamista. Jokainen muutos ilmestyy esikatseluikkunaan. Näytekuvat Käytetään minkä tahansa muutoksen vaikutus ohjausasetuksissa. Kanavavalitsijan ohjaus Mahdollistaa valita kanavakerrokset (punainen, vihreä ja sininen), jotka muodostavat vä rikuvan. Voit valita muutoksen kanaviin yksil öllisesti tai valita masterin muuttamaan kaikki kanavat yhtäläisesti ja samanaikaisesti.

6 Parannuskansio: Tason säätö Tason säätö Histogrammi Näyttää kuvassa olevien kirkkaustasojen jakautuman. Pipetti-työkalut Pipettejä käytetään tunnistamaan kuvan kohokohdat ja varjot. Tason säätö Käytä tasoliukuria säätämään kuvan kontrastin ja kirkkauden. Esikatselupainike Tämä painike mahdollistaa katsella mink ä tahansa tekemäsi muutoksen vaikutusta kuvaan ennen skannaamista. Jokainen muutos ilmestyy esikatseluikkunaan. Näytekuvat Käytetään minkä tahansa muutoksen vaikutus ohjausasetuksissa. Kanavavalitsijan ohjaus Mahdollistaa valita kanavakerrokset ( p u n a i n e n, v i h r e ä j a s i n i n e n ), j o t k a m u o d o s t a v a t v ä r i k u v a n. Vo i t v a l i t a muutoksen kanaviin yksilöllisesti tai valita masterin muuttamaan kaikki kanavat yhtälä isesti ja samanaikaisesti.

7 Parannuskansio: Kaaren ohjaus Kaaren ohjaus Kaaren ohjaus Kaaren (curve) käyttäminen kuvaan parantaa suosittuja kirkkausalueita muiden kustannuksella. Lisää ankkuri Tehdäksesi kaaren, sijoita yksinkertaisesti ankkuri lävistäjälle ja säädä sen paikkaa. Lis ää enemmän ankkureita, jos sinun on tehtä vä monimutkaisempi käyrä. Poista ankkuri Voit myös poistaa ankkureita. Näytekuvat Käytetään minkä tahansa muutoksen vaikutus ohjausasetuksissa. Kanavavalitsijan ohjaus Mahdollistaa valita kanavakerrokset (punainen, vihreä ja sininen), jotka muodostavat vä rikuvan. Voit valita muutoksen kanaviin yksilö llisesti tai valita masterin muuttamaan kaikki kanavat yhtäläisesti ja samanaikaisesti. Esikatselupainike Tämä painike mahdollistaa katsella mink ä tahansa tekemäsi muutoksen vaikutusta kuvaan ennen skannaamista. Jokainen muutos ilmestyy esikatseluikkunaan.

8 Parannuskansio: Sävyn/Kylläisyyden säätö Sävyn/Kylläisyyden säätö Sävyliukuri Muodostuu kahdesta väripalkista. Ylempi on staattinen ja alempi on liikuteltava. Liu uta j älkimmäistä, ja näet kuvan vaihtavan sen kokonaisväritystä. Kylläisyysliukuri Antaa säätää kuvan väripuhtautta. Näytekuvat Käytetään minkä tahansa muutoksen vaikutus ohjausasetuksissa. Esikatselupainike Tämä painike mahdollistaa katsella mink ä tahansa tekemäsi muutoksen vaikutusta kuvaan ennen skannaamista. Jokainen muutos ilmestyy esikatseluikkunaan.

9 Suodattimet kansio Suodattimet-välilehti antaa säätää skannatun kuvan yksittäiset efektit käyttämällä kuvaan erilaisia suodattimia ennen skannaamista. Ei mikään Suodatinta ei ole käytetty. Sumennus Pyöristää tai pehmentää kuvaa. Terävöitä Parantaa kuvassa olevaa yksityiskohtaa. Käännä ylösalaisin Kääntää kuvan sen negatiiviksi tai komplementiksi. Peilikuva Luo originaalin peilikuvan. Näytekuvat Käytetään näyttämään valitun suodattimen vaikutukset. Suodattimen ohjauspainikkeet Käytä näitä painikkeita lisätäksesi/vähent ääksesi sumennuksen astetta tai terävö ityssuodatinta. Korkokuva Saa kuvassa olevat elementit ilmestymään nostettuina tai vajonneina. Epäterävä maski Korostaa teräviä kulmia ja värirajoja.

10 Esikatseluikkuna Rajaustyökalu Valitsee Esikatseluikkunassa alueen, jota käytetään lopullisena skannauksena. Suurennuslasityökalun painike Antaa suurentaa/kutistaa (enlarge/shrink) kuvan alueen esikatseluikkunassa. Rajauskehys Luonnostelee skannausalueen tai alueen, joka sisällytetään lopulliseen skannaukseen. Esikatselupainike Mahdollistaa katsella minkä tahansa tekem äsi muutoksen vaikutusta kuvaan ennen skannaamista. Eräskannauspainike Mahdollistaa luoda 30 skannausalueeseen (tai rajauskehykseen) saakka monikertaista skannausta varten. Kieliasetus Mahdollistaa valita haluttu kieli, jossa valintaruutu näytetään. Ohje-painike Tarjoaa On-line-ohjeen. Lopeta-painike Lopeta napsauttamalla (tai sulje) TWAIN tai Erä Skannaa valintaruudut. Skannauspainike Käsittelee esiskannatun kuvan, ja näyttä ä sen isäntä-ohjelmistossa (missä avasit TWAIN-valintaruudun).

11 Esiskannaa kuva Lataa-painike Lataa aikaisemmin tallennetut kuvaasetukset. Tallennuspainike Tallentaa nykyiset kuva-asetukset. Edellinen painike Palauttaa uusimman valinnan sen edelliseen asetukseen. (Lataa uudelleen viimeksi tallennetun kuvan asetukset.) Resetointipainike Palauttaa asetukset niiden oletusarvoihin. Info-painike Luettelee tiedot nykyisin käytettävinä olevista asetuksista. Esikatselu on nopea koko originaalikuvan alhaisen resoluution skannaus. Täst ä alhaisen resoluution skannauksesta voit saada selvemmän ajatuksen kuvaalueesta, jonka haluat sisältyvän, kun napsautat Skannaa (Scan). Esikatselua varten vaiheet ovat: 1. Laita asiakirja alaspäin osoittaen skannerin ikkunalasin päälle. 2. Napsauta Esikatsele (Preview) -painiketta valintaruudussa. Sen jälkeen kun skanneri on skannannut asiakirjan, skannattu kuva ilmestyy Esikatseluikkunaan. Esikatseluikkunasta voit nyt asettaa tarkan kuvan, jonka haluat sisältyvän lopulliseen skannaukseesi.

12 Aseta skannausparametrit 1. Aseta haluttu skannattava kuva-alue. Käytä Rajauskehystä Esikatseluikkunassa hahmottamaan kuva-alueen, jonka haluat skannata. Napsauta yhtä Rajauskehyksen sivuista tai kulmista ja vedä sitä ulos tai sisä än haluttuun pituuteen ja leveyteen. Koko Rajauskehyksen siirtämiseksi paikoita hiiren kohdistin sen sisälle ja vedä vasemmalla hiiripainikkeella. 2. Valitse skannauslähde. Koska olemme menossa skannaamaan värivalokuvan, valitse heijastava (Reflective). Heijastava: Kun skannaat paperipohjaisia asiakirjoja kuten valokuvat tai teksti (aikakauslehti, kirjat tai kuvat). Rajauskehys Vain rajauskehyksen sisällä oleva alue sisällytetään tuloksena olevaan skannattuun kuvaan, kun napsautat Skannaa (Scan). Kokotiedot valintaruudun alaosassa päivitetään automaattisesti, kun Rajauskehyksen kokoa muutetaan.

13 3. Valitse haluttu skannaustila. Skannaustila määrittää kuinka skanneri lukee kuvan. 48-bittiset värisieppauskuvat 281 biljoonaassa triljoonassa värissä 24-bittiset värisieppauskuvat 16,7 miljoonaassa värissä CMYK-sieppauskuvat ulostuloksi väritulostimelle 256 värisieppauskuvat sen optimipaletissa 256 harmaasieppauskuvaa 256 harmaasävyasteikossa Harmaasävyasteikon kuvatietojen 16 bitin harmaat (16 bittiset) sieppaukset jokaiselle pikselille kuvaruutukuvassa Tekstiä/Viivalajia käytetään tekstiasiakirjoille tai musta-valkoisille kuville Suorita skannaus-komento Kun olet lopettanut ohjausasetuksilla, napsauta Skannaa (Scan) -painiketta. Skanneri alkaa skannata asiakirjaa ja viestiruutu ilmestyy ruutuun näyttäen skannauksen etenemisen. Kun skannaaminen on lopetettu, kuva näytetään isäntä-ohjelmiston pääruudussa. 4. Valitse haluttu resoluutio. Resoluutio on mitta siitä kuinka paljon kuvan yksityiskohtaista tietoa skannerin on siepattava skannaukseen. Korkeampi resoluutio antaa tuloksena terävämmän kuvan, mutta tarvitsee enemmän levytilaa tiedoston tallennukseen. Aseta resoluutio tälle istunnolle arvoon 300 dpi.

14 Eräskannauksen käyttäminen Eräskannaus on helppo keino moniskannata mikä tahansa osa asiakirjastasi käyttämällä eri skannaustiloja ja resoluutioita. Erä skannauksessa voit määrittää enintään 30 skannausalueeseen saakka, tai voit skannata yksittäisen alueen ueita kertoja käytt ämällä eri yhdistelmiä skannaustiloista ja resoluutioista. Eräskannauksen valintaruutu Eräskannauksen valintaruutu sisältää useita ohjauksia, jotka tekevät eräskannauksen yksinkertaiseksi ja helpoksi käyttää. Se myös näyttää lukumäärän erätöistä, jotka teet luodessasi skannausalueet. Eräskannauksen aktivoimiseksi napsauta Eräskannaus (Batch Scan) -painiketta. Tämä vie ylös Eräskannaus-valintaruutuun.

15 Uusi erä -painike Napsauta tätä painiketta luodaksesi kuvaan uuden skannausalueen Esiskannausikkunassa. Kahdenna erä -painike Napsauta tätä painiketta kahdentaaksesi erätyön. Voit sitten määrittää eri ohjausasetukset tätä erityist ä erätyötä varten. Jäte-eräpainike Napsauta tätä painiketta hävittääksesi valitun tai korostetun erätyön. Peruuta erä -painike Napsauta tätä painikettaa peruuttaaksesi erä n skannauksen ja lopettaaksesi Eräskannausvalintaruudun.
