TURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET JA TURVALAITTEIDEN TARKASTUS- JA HUOLTO-OHJEET

Transkriptio

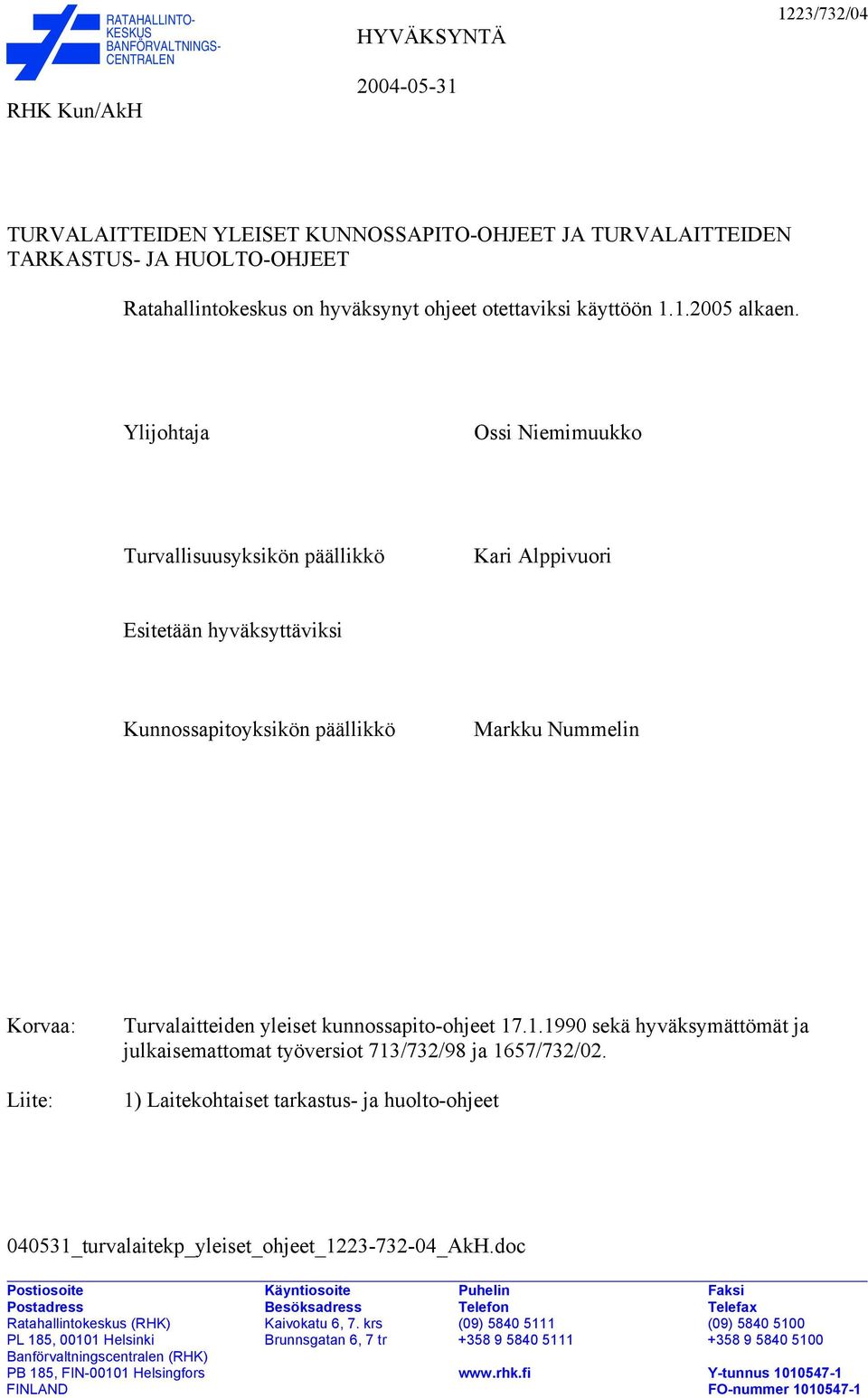

1 RHK Kun/AkH RATAHALLINTO- HYVÄKSYNTÄ /732/04 TURVALAITTEIDEN YLEISET KUNNOSSAPITO-OHJEET JA TURVALAITTEIDEN TARKASTUS- JA HUOLTO-OHJEET Ratahallintokeskus on hyväksynyt ohjeet otettaviksi käyttöön alkaen. Ylijohtaja Ossi Niemimuukko Turvallisuusyksikön päällikkö Kari Alppivuori Esitetään hyväksyttäviksi Kunnossapitoyksikön päällikkö Markku Nummelin Korvaa: Liite: Turvalaitteiden yleiset kunnossapito-ohjeet sekä hyväksymättömät ja julkaisemattomat työversiot 713/732/98 ja 1657/732/02. 1) Laitekohtaiset - ja huolto-ohjeet _turvalaitekp_yleiset_ohjeet_ _AkH.doc Postiosoite Käyntiosoite Puhelin Faksi Postadress Besöksadress Telefon Telefax Ratahallintokeskus (RHK) Kaivokatu 6, 7. krs (09) (09) PL 185, Helsinki Brunnsgatan 6, 7 tr Banförvaltningscentralen (RHK) PB 185, FIN Helsingfors Y-tunnus FINLAND FO-nummer

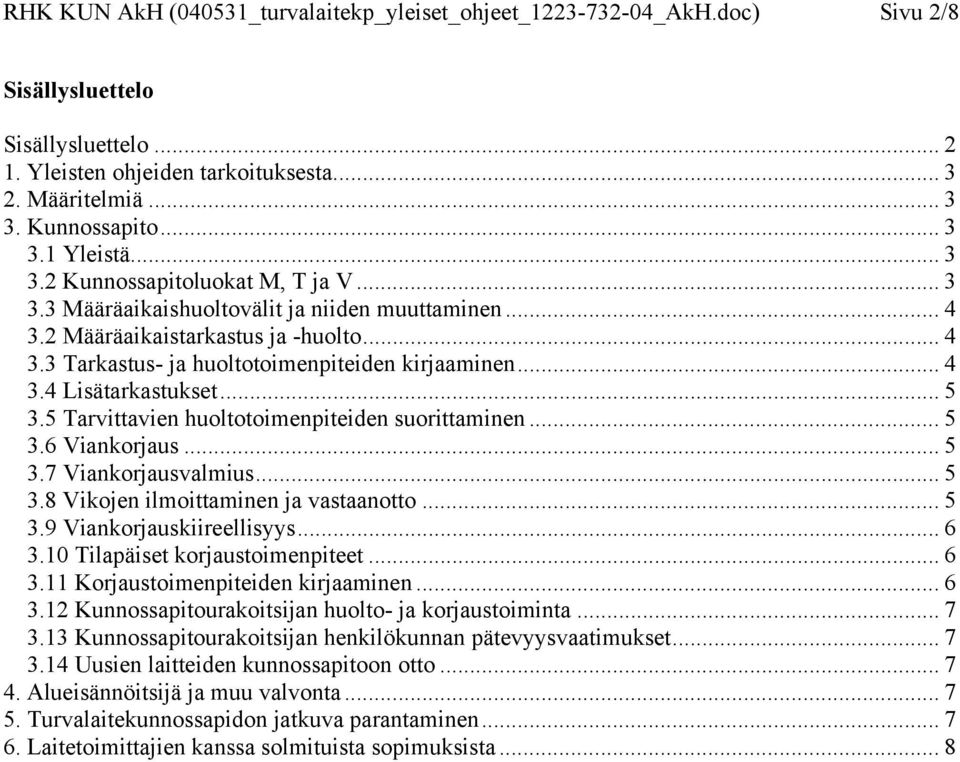

2 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 2/8 Sisällysluettelo Sisällysluettelo Yleisten ohjeiden tarkoituksesta Määritelmiä Kunnossapito Yleistä Kunnossapitoluokat M, T ja V Määräaikaishuoltovälit ja niiden muuttaminen Määräaikais ja -huolto Tarkastus- ja huoltotoimenpiteiden kirjaaminen Lisätarkastukset Tarvittavien huoltotoimenpiteiden suorittaminen Viankorjaus Viankorjausvalmius Vikojen ilmoittaminen ja vastaanotto Viankorjauskiireellisyys Tilapäiset korjaustoimenpiteet Korjaustoimenpiteiden kirjaaminen Kunnossapitourakoitsijan huolto- ja korjaustoiminta Kunnossapitourakoitsijan henkilökunnan pätevyysvaatimukset Uusien laitteiden kunnossapitoon otto Alueisännöitsijä ja muu valvonta Turvalaitekunnossapidon jatkuva parantaminen Laitetoimittajien kanssa solmituista sopimuksista... 8

3 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 3/8 1. Yleisten ohjeiden tarkoituksesta 2. Määritelmiä 3. Kunnossapito Turvalaitekunnossapidon yleisten ohjeiden tarkoituksena on lyhyesti ohjeistaa turvalaitekunnossapitäjän työtä. Tämän ohjeen tarkoituksena ei ole olla tyhjentävä kooste tai luettelo viittauksista muihin voimassa oleviin RHK:n määräyksiin tai ohjeisiin tai menettelytapoihin. Kunnossapito. Kaikki tekniset ja hallinnolliset toimenpiteet, mukaan lukien valvontatoimenpiteet, joiden tavoitteena on pitää kohde toimivana tai palauttaa kohde tilaan, jossa se toimii sille asetettujen vaatimusten mukaisesti. Turvalaitteiden kunto. Turvalaitteiden kunnossapitotasoon vaikuttavat junaturvallisuuden vaatimukset, radan ja liikenteen taso sekä ohjeet ja määräykset. Arvioitaessa turvalaitteiden kuntoa tarkoitetaan käsitteellä nykytaso hetkellä vallitsevaa kunnossapitotasoa ja käsitteellä tavoitetaso laitteilta toiminnan kannalta tavoiteltavaa kunnossapitotasoa. Turvalaitoksen rakentamisella tarkoitetaan uuden turvalaitoksen rakentamista tai vanhan turvalaitoksen korvaamista uudella. Turvalaitoksen muuttamisella tarkoitetaan sen laajentamista, täydentämistä tai supistamista. Turvalaitoksen käytöstä poistamisella tarkoitetaan sen irrottamista liikenteenohjauskäytöstä. 3.1 Yleistä Turvalaitteiden kunnossapitoon kuuluvat: toimenpiteet nykytason selvittämiseksi ja tarvittavien huoltotoimenpiteiden määrittelemiseksi; huoltotoimenpiteet tavoitetason ylläpitämiseksi tai sen saavuttamiseksi; viankorjaustoimenpiteet vioittuneiden laitteiden palauttamiseksi toimintakuntoon ja häiriöiden selvitys; tilastointi ja tilastojen tulkinta silmälläpitäen tulevia korjaus- ja uusimistarpeita. 3.2 Kunnossapitoluokat M, T ja V Turvalaitteiden kunnossapidon tärkein tehtävä on varmistaa laitteiden oikea toiminta junaturvallisuuden kannalta riittävän korkeaa käytettävyyttä ylläpitäen. Tähän pyritään riittävien määräaikaishuoltojen ja määräaikaisten avulla kohdistamalla kunnossapitoresurssit junaturvallisuuden ja liikenteenhoidon kannalta tärkeisiin huoltokohteisiin. Tätä tarkoitusta varten huoltokohteet on jaettu kolmeen kunnossapitoluokkaan. Kunnossapitoluokka M: Laitteet tai niiden osat, joita on huollettava säännöllisin väliajoin tai joille on suoritettava junaturvallisuuteen liittyviä määräaikaistarkastuksia.

4 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 4/8 Luokkaan M kuuluvat laitteet tai niiden osat on huollettava niitä koskevien huoltoohjeiden ja määräaikaishuoltovälien mukaan. Kunnossapitoluokka T: Laitteet, joita on tarkastettava säännöllisin väliajoin tarvittavien huoltotoimenpiteiden määrittelemiseksi. Luokkaan T kuuluvat laitteet tarkastetaan säännöllisesti noudattaen laitteille määriteltyjä keskimääräisiä määräaikaishuoltovälejä ja sallittuja vaihtelurajoja. Näiden ten ja niihin perustuvien huoltotoimenpiteiden määrää säätelemällä säilytetään haluttu kunnossapidon tavoitetaso. Kunnossapitoluokka V: Laitteet, jotka edellyttävät ainoastaan viankorjausta. Siirto kunnossapitoluokasta toiseen on mahdollista kun tavoitetasoa ei saavuteta tai kunnossapitotaso on liian korkea. Kunnossapitourakoitsija voi omalla päätöksellään siirtää laitteen tai sen osan luokasta V luokkaan T. Muista siirroista on sovittava kirjallisesti RHK:n kanssa. 3.3 Määräaikaishuoltovälit ja niiden muuttaminen Määräaikaishuoltovälit ja sallitut vaihtelurajat on esitetty laitekohtaisissa - ja huolto-ohjeissa. RHK voi hyväksyä kunnossapitäjän kirjallisesta etukäteisesityksestä poikkeuksia näihin määräaikaishuoltoväliaikoihin. Kunnossapitäjän tulee määräaikaisvälien harventamiseksi tai tihentämiseksi laatia ennakolta kirjallinen muutosesitys, joka perustuu kustannusperustaiseen luokitukseen (Ranking Index for Maintenance Expenditures, RIME) tai muuhun toimenpiteiden tarveperustaiseen luokitteluun. Esityksestä tulee ilmetä toteutuneen vikahistorian avulla miksi muutos on perusteltu. 3.2 Määräaikais ja -huolto Määräaikaisten tavoitteena on selvittää ne huoltotoimenpiteet, joihin on ryhdyttävä määräaikaishuollon lisäksi tavoitetason ylläpitämiseksi. Määräaikaishuollon tavoitteena on taata turvalaitteille riittävä kunnossapitotaso kohdistamalla huoltotoimenpiteet junaturvallisuuden ja liikenteenhoidon kannalta tärkeisiin ja häiriöalttiisiin laitteisiin. 3.3 Tarkastus- ja huoltotoimenpiteiden kirjaaminen Tarkastus- ja huoltotoimenpiteistä saatavilla tiedoilla ohjataan ja kehitetään huoltotoimintaa. Kaikista kunnossapitourakoitsijan yksittäisistä - ja huoltotoimenpiteistä tulee tuottaa RHK:n osoittamiin rekistereihin sähköinen dokumentti, josta käy ilmi ainakin kohde, toimenpide, ajankohta ja tekijä. Mikäli RHK:lla ei ole osoittaa tällaista hallitsemaansa rekisteriä, johon toimenpiteet kirjataan, tulle kunnossapitourakoitsijan sopia kirjaustavasta sen itsensä hallitsemaan rekisteriin, josta tehtyjen toimenpiteiden toteuma voidaan jälkikäteen osoittaa RHK:lle. Määräaikaistarkastuksesta täytetään huoltopöytäkirja, johon kirjataan tarkastuksessa todetut puutteet ja tarvittavat huoltotoimenpiteet. Mittaustulokset kirjataan mittauspöytäkirjoihin.

5 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 5/8 3.4 Lisätarkastukset Lisäksi tehdään merkintä määräaikaistarkastuksen suorittamisesta "Turvalaitoksen käyttö- ja häiriöpäiväkirjaan" tai ilmoitetaan merkintä puhelimitse junasuorittajalle. Määräaikaisten lisäksi on tehtävä lisätarkastuksia mm. seuraavissa tapauksissa: juna- ja vaihtotyövaurion jälkeen; epäiltäessä varmuusvikaa; toistuvissa käyttövioissa; kun tavoitetasoa ei saavuteta em. ten ja huoltotoimenpiteiden perusteella (esim. elinkaarensa loppupäässä olevat laitokset). Varmuusvioista on aina tehtävä kirjallinen ilmoitus RHK:een. 3.5 Tarvittavien huoltotoimenpiteiden suorittaminen 3.6 Viankorjaus 3.7 Viankorjausvalmius Tarkastuksissa todettu huoltotarve suunnitellaan ja toteutetaan kuten määräaikaishuolto. Tarkastuksen yhteydessä voidaan suorittaa sellaisia huoltotoimenpiteitä, jotka erikseen tehtyinä aiheuttaisivat lisäkustannuksia tai jotka turvallisuussyistä on tehtävä välittömästi. Viankorjauksen tavoitteena on saattaa vioittunut laite jälleen toimintakuntoon junaturvallisuuden ja liikenteen edellyttämässä ajassa. Toimintakuntoon saattamisella tarkoitetaan tällöin myös laitteen vaihtamista tai tilapäistä korjaamista. Turvalaitteiden viankorjaukselle asetettujen tavoitteiden saavuttaminen edellyttää yleensä viankorjausvalmiutta ympäri vuorokauden. Poikkeuksena tästä ovat vähäliikenteiset ja laitemäärältään vähäiset rataosat ja raiteistot. Viankorjausvalmiuden määrittelyyn vaikuttavat mm. liikenteen ja junaturvallisuuden edellyttämä viankorjauskiireellisyys ja kunnossapitosopimuksissa sovitut vasteajat. Rakentamiseen ja muuhun kunnossapitoon liittyvät työt pyritään suorittamaan siten, että niistä ei aiheudu vikoja turvalaitteille. Kunnossapitäjän on kuitenkin varauduttava myös näiden vikojen korjaamiseen. 3.8 Vikojen ilmoittaminen ja vastaanotto Liikenteenhoitohenkilökunta kirjaa kunnossapitäjälle ilmoittamansa viat päiväkirjaan tms. dokumenttiin. Turvalaiteviat tulee ilmoittaa välittömästi niiden ilmetessä. Viat ilmoittaa yleensä liikenteenhoitohenkilökunta. Muita vianilmoittajia ovat liikkuvan kaluston kuljettajat, poliisi ja yksityiset henkilöt (tasoristeyslaitosten viat) sekä muu rautatiehenkilökunta. Viat ilmoitetaan käyttökeskuksiin tai erikseen sovittuihin vianvastaanottopisteisiin. Näissä on mahdollisuuksien mukaan käytettävä samaa puhelinnumeroa työaikana ja varsinaisen työajan ulkopuolella. Kunnossapitäjä huolehtii siitä, että käyttäjillä on tiedossa vian vastaanoton puhelinnumerot.

6 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 6/8 Vian vastaanottaja rekisteröi vika- ja häiriöilmoitukset. Vian vastaanottajan tulee olla tehtävään opastettu henkilö, joka viasta saatavien tietojen perusteella osaa itse tai yhteistoiminnassa liikenteestä ja viankorjauksesta vastaavien henkilöiden kanssa määritellä viankorjauskiireellisyyden. 3.9 Viankorjauskiireellisyys Viankorjauskiireellisyys määräytyy mm. seuraavien seikkojen perusteella: vian vaikutus junaturvallisuuteen (varmuusvika tai turvallisuuden heikkeneminen vajaatoimintaisen laitoksen takia); mahdollisuus vian vaikutuksen ohittamiseen teknisin tai liikenteenhoidollisin toimenpitein; käyttövian vaikutus liikenteenhoitoon; rataosan tai liikennepaikan liikennetiheys; viankorjauksen viivästymisen mahdollinen vaikutus laitteen lisävioittumiseen (esim. akuston varausvian korjaaminen). Ensi tilassa korjattavia vikoja ovat junaturvallisuutta tai junaliikenteen täsmällisyyttä oleellisesti heikentävät viat silloin kun vian vaikutusta ei muilla toimenpiteillä voida ohittaa. Kiireellisesti korjattavia vikoja ovat myös sellaiset, jotka aiheuttavat vesi- tai maantieliikenteelle suurta haittaa. Viankorjauksen siirtämistä seuraavaan työvuoroon ohjataan kunnossapitourakoitsijan viankorjauskiireellisyyttä koskevilla ohjeilla Tilapäiset korjaustoimenpiteet Kun vikaa ei saada korjattua lopulliseen kuntoon, voidaan eräissä tapauksissa käyttää tilapäisratkaisuja. Tällaisia ovat mm.: irronneen kiskoyhdistys- tai -liitäntäjohdon korvaaminen varalenkillä; kaapelivian korjaaminen korjauskaapelilla; vaihteen saattaminen sähköisesti valvontaan releitä tukemalla kun vaihteen kielet on ensin mekaanisesti lukittu vastaavaan asentoon ja kääntösulakkeet irrotettu. Kiskon katkeaman ohittaminen varalenkillä on sallittua kun raidevirtapiiriä käytetään ainoastaan tasoristeyslaitoksen ohjaamiseen. Raiteen oikosulkemiseen perustuvalla suojastetulla rataosalla on varalenkin lisäksi asennettava oikosulkujohdin kiskojen välille kunnes kiskon katkeama on korjattu. Kun viankorjauksessa käytetään tilapäisratkaisuja, on tarkoin otettava huomioon niiden mahdolliset vaikutukset liikenne- ja työturvallisuuteen. Tilapäiset korjaukset on ensi tilassa korjattava lopulliseen kuntoon. Kunnossapitäjän on pidettävä luetteloa tilapäisistä korjauksista ja siitä milloin ne on lopullisesti korjattu Korjaustoimenpiteiden kirjaaminen Viankorjauksista saatavilla tiedoilla ohjataan tulevaa viankorjaustoimintaa ja RHK:n uusien laitteiden hankintaa. Muita tavoitteita ovat: toistuvien vikojen havaitseminen ilmiönä; toistuvien vikojen syiden selvittäminen; laitekehittelyn ohjaaminen; tilastointi käyttöiän arvioimiseen ja lisäpanostuskohteiden määrittelemiseen.

7 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 7/8 Työn tehnyt henkilö tekee merkinnän korjaustoimenpiteistä "Turvalaitoksen käyttö- ja häiriöpäiväkirjaan" tai ilmoittaa suoritetut toimenpiteet junasuorittajalle, joka tekee ko. merkinnän. Korjaustoimenpiteet on myös rekisteröitävä Kunnossapitourakoitsijan huolto- ja korjaustoiminta Kunnossapitourakoitsijan huolto- ja korjaustoimintaan kuuluvat kaikki ne työt, joiden päämääränä on irrotetun tai uudestaan käyttöönotettavan laiteosan palauttaminen tavoitetason edellyttämään kuntoon. Tämä korjaus tapahtuu kunnossapitourakoitsijan tai laitetoimittajan toimesta. Se tulee kysymykseen silloin, kun viallisen laiteosan korjaaminen paikan päällä ei ole tarkoituksenmukaista tai ei täytä junaturvallisuuden asettamia vaatimuksia. Laitetoimittajan toimesta tapahtuva korjaamotoiminta on tarkoituksenmukaista silloin, kun se edellyttää erityistä asiantuntemusta, koulutusta, suurehkoja laiteinvestointeja, erityismittalaitteita tai kun se on kunnossapitourakoitsijan ja RHK:n edun mukaista hoitaa ulkoisesti. Samoilla perusteilla voidaan suorittaa myös keskitettyä huoltotoimintaa Kunnossapitourakoitsijan henkilökunnan pätevyysvaatimukset RHK määrittelee ratatyöntekijöiden pätevyysvaatimukset. Ne on julkaistu erillisessä RHK:n julkaisussa Ratatyöntekijöiden pätevyysvaatimukset (D12) tai myöhemmin julkaistavassa muussa pätevyysvaatimukset määrittelevässä dokumentissa Uusien laitteiden kunnossapitoon otto Kunnossapitourakoitsijan ja RHK:n tulee yhdessä sopia uusien laitteiden kunnossapitoon otosta. Edellytykset kunnossapitoon otolle tulee olla yhteisesti todennettuja ennen käyttöönottoa. 4. Alueisännöitsijä ja muu valvonta Kunnossapitourakoitsijan tulee toimia yhteistoiminnassa RHK:n alueisännöitsijän kanssa ja edesauttaa sen valvontatehtävien toteuttamista alueellaan. Kunnossapitourakoitsijan tulee jatkuvasti kirjata suorittamansa toimenpiteet, niin että RHK:n tai muun viraston virkamies tai RHK:n tai muun viraston nimeämä valvoja voi suorittaa pistokoeluontoisia tarkastuksia yksittäisiin tapauksiin liittyen tai muita ennalta sovittuja toimintatapa-auditointeja kunnossapitourakoitsijan tiloissa. 5. Turvalaitekunnossapidon jatkuva parantaminen Turvalaitekunnossapidon tulee seurata laitetekniikassa ja toimintaympäristössä tapahtuvia muutoksia, niin että kunnossapito pystyy riittävästi vastaamaan alueen liikenteen turvallisuus- ja käytettävyysvaatimuksiin. Kunnossapitourakoitsijan tulee aktiivisesti esittää RHK:lle erilaisia yhdessä toteutettaviksi aiottuja turvalaitekunnossapidon kehittämisohjelmia, joiden tarkoitus on jatkuva toiminnan järkeistäminen. Kunnossapitourakoitsijan tulee myös informoida RHK:ta itsenäisesti ylläpitämistään kehittämisohjelmista. Kunnossapidon jatkuvan parantamisen lähtökohtina ovat mm.:

8 RHK KUN AkH (040531_turvalaitekp_yleiset_ohjeet_ _AkH.doc) Sivu 8/8 pyrkimys tarveperustaiseen kunnossapitoon, pyrkimys taloudellisiin ja tehokkaisiin kunnossapitotapoihin ja -menetelmiin, pyrkimys etädiagnostiikkaan ja mittausperusteiseen kunnossapitotarpeen määrittelyyn, pyrkimys kunnossapidon tehostamiseen erilaisia ismejä käyttöön soveltamalla, pyrkimys hyödyntää rautatiemaailman ulkopuolella synnytettyä kunnossapitoteoriaa käytäntöön rautateillä. 6. Laitetoimittajien kanssa solmituista sopimuksista RHK voi laitteiden elinkaaren kunnossapidettävyyden varmistamiseksi solmia erilaisia kunnossapidon tukipalvelusopimuksia tms. sopimuksia, joiden tarkoituksena on edesauttaa varsinaisen kunnossapitotyön toteuttamista. RHK antaa tällaisista solmimistaan voimassa olevista sopimuksista riittävän tiedon kunnossapitourakoitsijalle, jotta tämä voi hyödyntää sopimusta sovituin ehdoin ja vastuin. Päävastuullisella kunnossapitourakoitsijalla on aina ensisijainen vastuu turvalaitekunnossapidosta alueellaan, vaikka se voikin erilaisten RHK:n tai sen itsensä solmimien sopimusten perusteella saada eriasteista apua ja tukea laitetoimittajalta.

9 SISÄLLYSLUETTELO Liite 1 Laitekohtaiset - ja huolto-ohjeet Järjestelmien - ja huolto-ohjeet 1. HO1_Käytönvalvontajärjestelmän - ja huolto-ohje 2. HO2_Alueasetinlaitteen - ja huolto-ohje 3. HO3_Asema-asetinlaitteen - ja huolto-ohje 4. HO4_Mekaanisen asetinlaitteen - ja huolto-ohje 5. HO5_Varmistuslukko- ja opastinturvalaitoksen - ja huolto-ohje 6. HO6_Suojastuksen - ja huolto-ohje 7. HO7_Kulunvalvonnan - ja huolto-ohje 8. HO8_Kauko-ohjausjärjestelmän - ja huolto-ohje 9. HO9_Tasoristeyslaitoksen - ja huolto-ohje 10. HO10_Laskumäkilaitteiden - ja huolto-ohje Laitteiden - ja huolto-ohjeet 11. HO11_Valo-opastimen - ja huolto-ohje 12. HO12_Opastinportaalin ja sillan - ja huolto-ohje 13. HO13_Baliisin - ja huolto-ohje 14. HO14_Raidevirtapiirin - ja huolto-ohje 15. HO15_Akselinlaskentaosuuden - ja huolto-ohje 16. HO16_Vaihteen - ja huolto-ohje 17. HO17_Vaihteen sähkökääntölaitteen - ja huolto-ohje 18. HO18_Mekaanisen vaihteenkääntölaitteen - ja huolto-ohje 19. HO19_Vaihteenkoskettimen - ja huolto-ohje 20. HO20_Vaihteenlukitsimen - ja huolto-ohje 21. HO21_Raiteensulun - ja huolto-ohje 22. HO22_Avainsalpalaitteen - ja huolto-ohje 23. HO23_Puominkääntölaitteen - ja huolto-ohje 24. HO24_Kampiasetinlaitteen - ja huolto-ohje 25. HO25_Varmistuslukon - ja huolto-ohje 26. HO26_Varmistuslukkokoskettimen ja -kosketinlaitteen - ja huolto-ohje 27. HO27_Raidereleen - ja huolto-ohje 28. HO28_Kauko-ohjauskeskuksen - ja huolto-ohje 29. HO29_Virransyöttölaitteiden - ja huolto-ohje 30. HO30_Pyörivän muuttajan - ja huolto-ohje 31. HO31_Tasasuuntaajan - ja huolto-ohje 32. HO32_Vaihtosuuntaajan - ja huolto-ohje 33. HO33_UPS-laitteiden - ja huolto-ohje 34. HO34_Akuston - ja huolto-ohje 35. HO35_Laitetilahuoneen - ja huolto-ohje 36. HO36_Relekojun - ja huolto-ohje 37. HO37_Ratalaitekaapin - ja huolto-ohje Tiedostonimi Sisällysluettelo.doc

10 SOVELTAMISOHJEITA Laitekohtaiset - ja huolto-ohjeet 1. Kohde 2. Tarkastus- ja huoltotoimenpiteet Määrittelee mitä järjestelmää/laitetta ko. ohje koskee. Nro Toimenpide Tark. väli Toimenpiteen numero, joka yksilöi toimenpiteen Määrittelee - tai huoltotoimenpiteen ja mihin toimenpide kohdistuu Määrittelee toimenpiteiden välin kuukausina ja sallitut vaihtelurajat. Yleisimmät välit ovat: 6±3 kk tehtävä 3-9 kk kuluessa edellisestä 12±6 kk tehtävä 6-18 kk kuluessa edellisestä 3-24 kk liittyy vaihteen päätarkastukseen (RAMO 14.1) Kp-lk Määrittelee toimenpiteen kunnossapitoluokan. Tärkeimmät toimenpiteet - kuten junaturvallisuuteen vaikuttavat - kuuluvat luokkaan M. Tarkastukset, joiden tavoitteena on vähentää käyttöhäiriöitä kuuluvat kunnossapitoluokkaan T. Vain viankorjausta edellyttävät laitteet kuuluvat luokkaan V. Lisä Huom.! Merkintä CK tarkoittaa, että tarkastuksessa todettujen puutteiden korjaus sisältyy kunnossapitourakkaan. Merkintä C tarkoittaa, että havaitut puutteet eivät sisälly kunnossapitourakkaan vaan ne tehdään kunnossapidon erillistyönä. Lisätieto toimenpiteisiin, väliin tai lisämäärityksiin. 3. Laitetoimittajan ohjeet 4. Dokumentointi 5. Muuta Viittaus laitetoimittajan ohjeisiin. Laitteet, joista on ohjeita jokaisesta laitetyypistä - kuten akut, tasasuuntaajat jne. - ei ole lueteltu erikseen. Määrittelee miten - ja huoltotoimenpiteet dokumentoidaan. Lisätietoja. Työryhmä AkH MN Tiedostonimi Soveltamisohjeita.doc

11 1 Käytönvalvontajärjestelmän - ja huolto-ohje 1.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa käytönvalvontajärjestelmiä HELKA ja TAIKA (liikenteen kauko-ohjaus ja sähköradan kaukokäyttö). 1.2 Tarkastus- ja huoltotoimenpiteet Laitetiloissa olevien kirjoittimien 2±1 T CK Monitorien toimintakokeilu 12±6 T CK Työpisteissä sijaitsevien tietokoneiden 12±6 M sisäinen imurointi Laitetilan kaappien puhdistus 12±6 M Palvelimet ja työasemat Vikalistojen 2±1 T CK Palvelimien ja työasemien administrointi 1±1 T CK TAIKA: Levytilan, logitietojen poisto ym Piirustusten 12±6 T CK Varaosien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 1.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin 1.5 Muuta - Tiedostonimi: HO1 Käytönvalvontajärjestelmän huolto-ohje.doc

12 2 Alueasetinlaitteen - ja huolto-ohje 2.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa alueasetinlaitteita. 2.2 Tarkastus- ja huoltotoimenpiteet Silmukoiden jakautumisen ja A/B koneiden 2±1 M CK Ebilock käännön Varayhteyksien 12±6 M CK Silmukoiden tasojen mittaus 12±6 M Ebilock Huoltopäätteiden toimintakokeilu ja laitetiloissa 6±3 T CK olevien kirjoittimien Monitorien toimintakokeilu 6±3 T CK SIMIS-C näyttö-pc:n toimintakokeilu 6±3 T CK Työpisteissä sijaitsevien tietokoneiden 12±6 M sisäinen imurointi Laitetilan kaappien puhdistus 12±6 M Vikalistojen 2±1 T CK Vikatiedostojen kopiointi ja poisto 3±1 T Ebilock Ilmaisujen ja ilmaisinlamppujen 12±6 T CK Piirustusten 12±6 T CK Varaosien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 2.3 Laitetoimittajan ohjeet - EBILOCK 850 huoltokäsikirja LZB , SIMIS-C huoltokäsikirja A25999-A180-A2-*-20, Siemens/VR Säy Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin 2.5 Muuta - Tiedostonimi: HO2_Alueasetinlaitteen huolto-ohje.doc

13 3 Asema-asetinlaitteen - ja huolto-ohje 3.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa releasetinlaitteita ja tietokoneasema-asetinlaitteita. 3.2 Tarkastus- ja huoltotoimenpiteet Nro Toimenpide Tark. Kp-lk Lisä Silmämääräinen yleis 12±6 T CK Releistöjen koskettimien puhtauden Huom.! 12±6 M CK Spurplan-astl tastatuurireleet 5 v välein Releryhmien 12±6 T CK Ohjaus- ja ilmaisintaulujen 12±6 T CK Aikareleiden asetusten tarkastaminen 12±6 M CK Relehidastusten 12±6 M CK Tukireleiden voitelu 24±6 M Ruuviliitosten kireyden 24±6 M CK Piirustusten 12±6 T CK Varaosien 12±6 T CK Laitetilan kaappien puhdistus 12±6 M Tk-astl Kaappien tuulettimien ja suodattimien 12±6 T CK Tk-astl Käyttöpaikan tietokoneiden ja huoltotietokoneiden 12±6 M Tk-astl puhdistus Siflo-korttien paristojen 12±6 M CK Tk-astl STR kontaktorien toiminnan 12±6 M CK Tk-astl Monitorien säätö ja toimintakokeilu 12±6 T CK Tk-astl Vikalistojen ¼ T CK Tk-astl Kirjoittimien 1±½ T CK Tk-astl Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 3.3 Laitetoimittajan ohjeet - Tietokoneasetinlaitteen (El S) huoltokäsikirja, A25999-A180-A2-*-20 Siemens/VR Säy Siemens releryhmäasetinlaite SpDrS-60VR: Toimintaselostus ja suunnitteluohjeita, VR A ja Kytkentätapahtumat ja vianhakuohjeet, VR A Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin. 3.5 Muuta - Tiedostonimi: HO3_Asema-asetinlaitteen huolto-ohje.doc

14 1 (2) 4 Mekaanisen asetinlaitteen - ja huolto-ohje 4.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa mekaanisia asetinlaitteita. 4.2 Tarkastus- ja huoltotoimenpiteet Johtokehrien kiinnityksen 6±3 M CK Johtokehrien suojakansien kiinnityksen 6±3 T CK Maadoitusten 6±3 T CK Kiristyslaitteen rasvaus 6±3 M Kiristyslaitteen hammastangon ja pidättimen 6±3 M CK hampaiden Kiristyslaitteen vastapainojen kiinnitysten 6±3 M CK Teräsköysien 6±3 M CK Johtokanavien puhdistus 12±6 M Johtokanavien kansien 12±6 T CK Kulmapyörien puhdistus 12±6 M Kasvillisuuden poisto 12±6 M Nousurännien kannatintolppien 12±6 M CK Tasausruuvien, liittimien ja sokkien 12±6 M CK Johtokanavien viemäröinnin 12±6 M CK Teräsköysien rasvaus 12±6 M Kiristyslaitteen hammastangon hampaiden 12±6 M CK Kiristyslaitteen pulttiliitosten 12±6 M CK Kiristyslaitteen pystysuoruuden 12±6 M CK Vastapainojen korkeuden 12±6 M CK Juuripyörälaatikon 12±6 M CK Johtopyörien kunnon 12±6 M CK Johtokehrien pesu 60±12 M Pylväiden linjaus 60±12 M Pylväiden maalaus 60±12 T Kiristyslaitteen tunnusnumeroiden maalaus 60±12 T Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 4.3 Laitetoimittajan ohjeet - Tiedostonimi: HO4_Mekaanisen asetinlaitteen huolto-ohje.doc

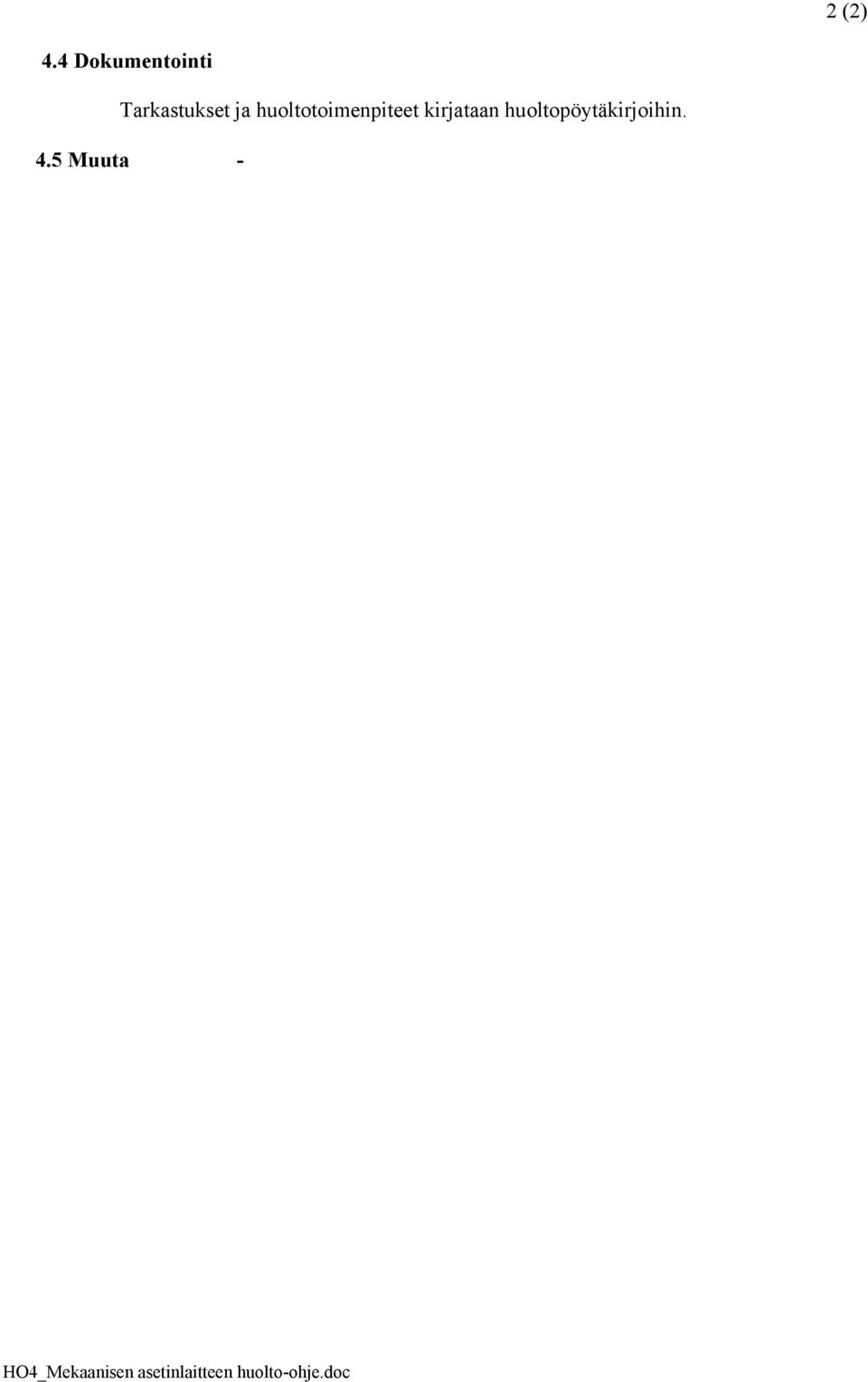

15 2 (2) 4.4 Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin. 4.5 Muuta - HO4_Mekaanisen asetinlaitteen huolto-ohje.doc

16 5 Varmistuslukko- ja opastinturvalaitoksen - ja huolto-ohje 5.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa varmistuslukko- ja opastinturvalaitoksia. 5.2 Tarkastus- ja huoltotoimenpiteet Ohjaus- ja ilmaisintaulujen 12±6 T CK Releistöjen koskettimien puhtauden 12±6 M CK Vikareleiden toiminnan kokeilu 12±6 M CK AMKA-linjojen kunnon 60±12 T C Ruuviliitosten kireyden 24±6 M CK Piirustusten 12±6 T CK Varaosien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 5.3 Laitetoimittajan ohjeet Dokumentointi 5.5 Muuta - Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin. Tiedostonimi: HO5_Varmistuslukko- ja opastinturvalaitoksen huolto-ohje.doc

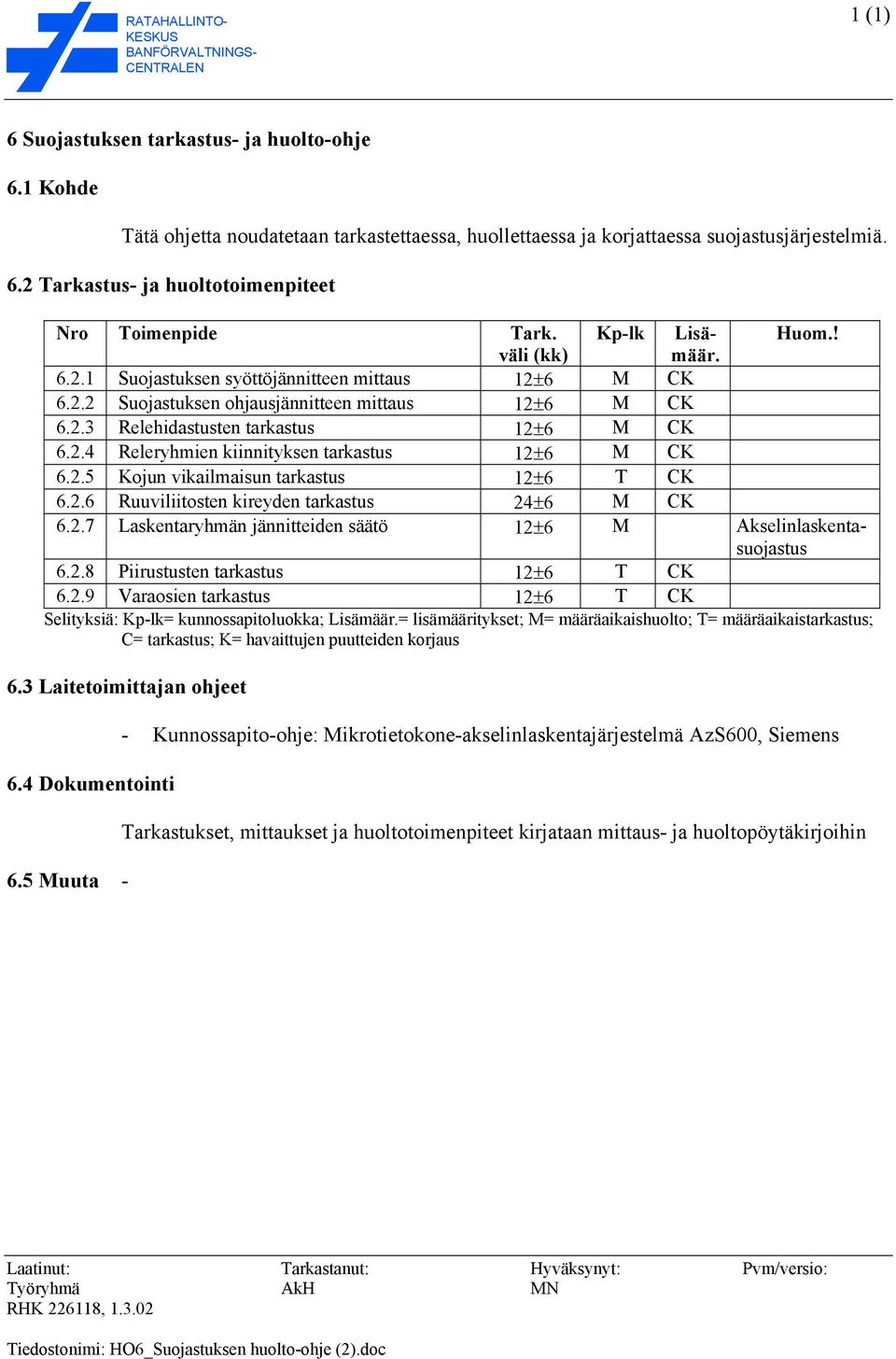

17 6 Suojastuksen - ja huolto-ohje 6.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa suojastusjärjestelmiä. 6.2 Tarkastus- ja huoltotoimenpiteet Suojastuksen syöttöjännitteen mittaus 12±6 M CK Suojastuksen ohjausjännitteen mittaus 12±6 M CK Relehidastusten 12±6 M CK Releryhmien kiinnityksen 12±6 M CK Kojun vikailmaisun 12±6 T CK Ruuviliitosten kireyden 24±6 M CK Laskentaryhmän jännitteiden säätö 12±6 M Akselinlaskentasuojastus Piirustusten 12±6 T CK Varaosien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 6.3 Laitetoimittajan ohjeet 6.4 Dokumentointi 6.5 Muuta - - Kunnossapito-ohje: Mikrotietokone-akselinlaskentajärjestelmä AzS600, Siemens Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin Työryhmä AkH MN Tiedostonimi: HO6_Suojastuksen huolto-ohje (2).doc

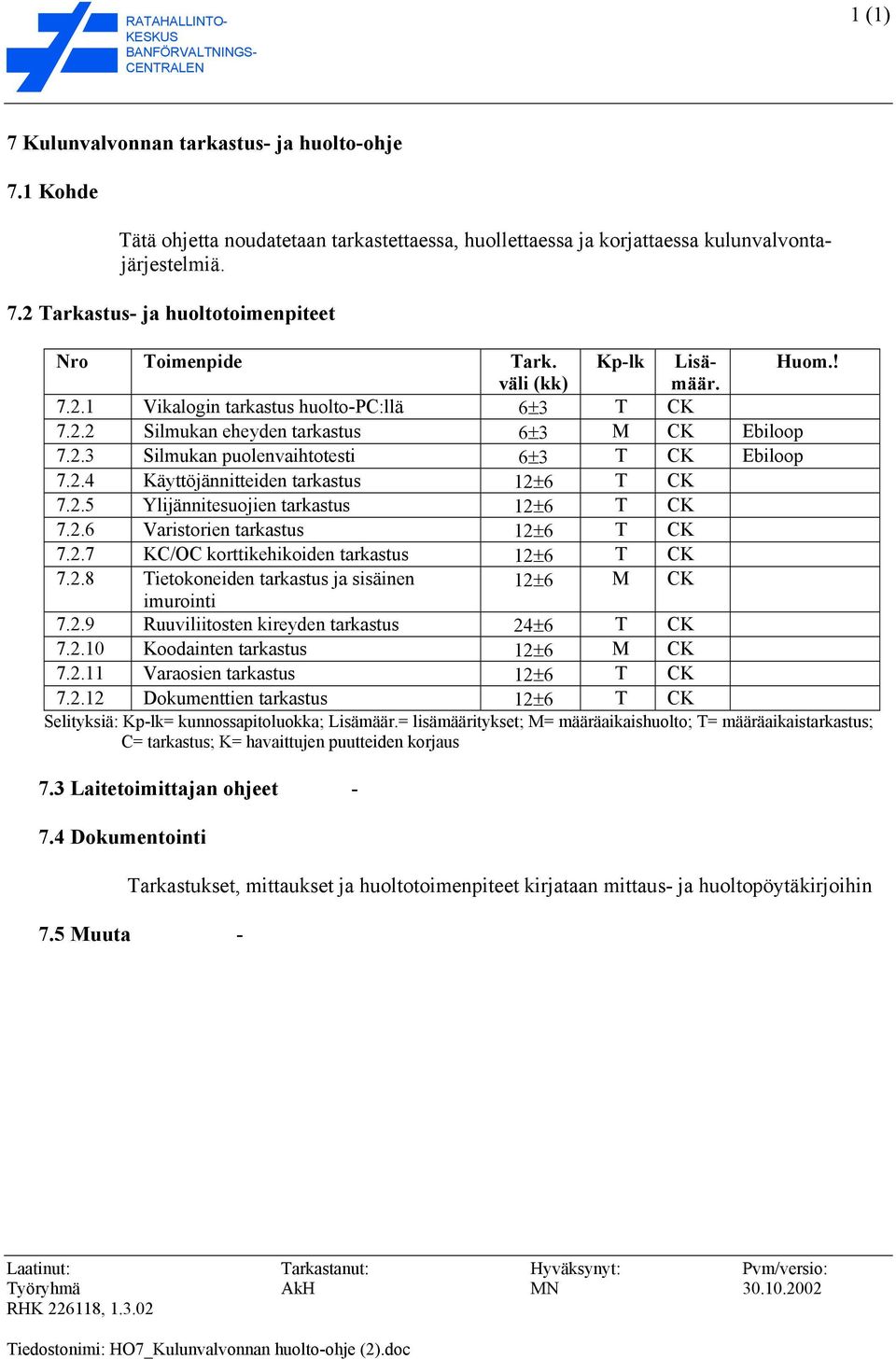

18 7 Kulunvalvonnan - ja huolto-ohje 7.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa kulunvalvontajärjestelmiä. 7.2 Tarkastus- ja huoltotoimenpiteet Vikalogin huolto-pc:llä 6±3 T CK Silmukan eheyden 6±3 M CK Ebiloop Silmukan puolenvaihtotesti 6±3 T CK Ebiloop Käyttöjännitteiden 12±6 T CK Ylijännitesuojien 12±6 T CK Varistorien 12±6 T CK KC/OC korttikehikoiden 12±6 T CK Tietokoneiden ja sisäinen 12±6 M CK imurointi Ruuviliitosten kireyden 24±6 T CK Koodainten 12±6 M CK Varaosien 12±6 T CK Dokumenttien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 7.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin 7.5 Muuta - Tiedostonimi: HO7_Kulunvalvonnan huolto-ohje (2).doc

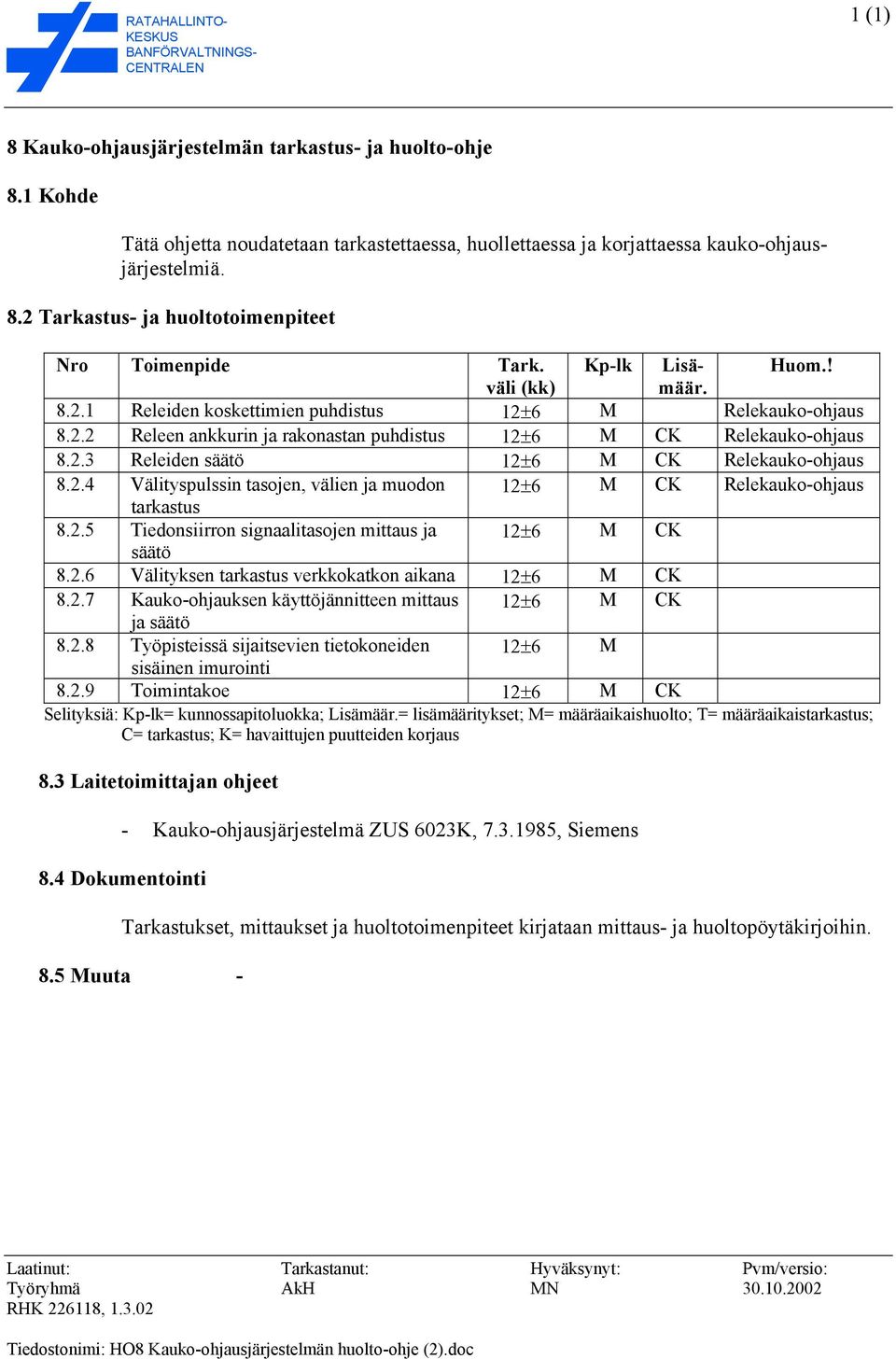

19 8 Kauko-ohjausjärjestelmän - ja huolto-ohje 8.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa kauko-ohjausjärjestelmiä. 8.2 Tarkastus- ja huoltotoimenpiteet Releiden koskettimien puhdistus 12±6 M Relekauko-ohjaus Releen ankkurin ja rakonastan puhdistus 12±6 M CK Relekauko-ohjaus Releiden säätö 12±6 M CK Relekauko-ohjaus Välityspulssin tasojen, välien ja muodon 12±6 M CK Relekauko-ohjaus Tiedonsiirron signaalitasojen mittaus ja 12±6 M CK säätö Välityksen verkkokatkon aikana 12±6 M CK Kauko-ohjauksen käyttöjännitteen mittaus 12±6 M CK ja säätö Työpisteissä sijaitsevien tietokoneiden 12±6 M sisäinen imurointi Toimintakoe 12±6 M CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 8.3 Laitetoimittajan ohjeet - Kauko-ohjausjärjestelmä ZUS 6023K, , Siemens 8.4 Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin. 8.5 Muuta - Tiedostonimi: HO8 Kauko-ohjausjärjestelmän huolto-ohje (2).doc

20 9 Tasoristeyslaitoksen - ja huolto-ohje 9.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa puomilaitoksia, valoja äänivaroituslaitoksia ja laituripolun varoituslaitoksia. 9.2 Tarkastus- ja huoltotoimenpiteet Aikareleiden asetusten 12±6 M CK Ilmaisujen 12±6 T CK Poistojen 12±6 M CK Vilkkulukujen 12±6 T CK Laitoksen toimintakokeilu 12±6 M Impulssireleiden toimintakokeilu 12±6 M CK Käyttökytkimien T1/T2 ja OK-kytkimen 12±6 M CK kokeilu Hämäräkytkimen toimintakokeilu 12±6 M CK Ruuviliitosten kireyden 24±6 M CK Piirustusten 12±6 T CK Merkkien ja kilpien puhdistus 12±6 T Virhelogin 12±6 M CK Logiikkalaitokset Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 9.3 Laitetoimittajan ohjeet - Siemens Oy:n 100 U tasoristeyslaitos (Simatic NE BUE 90 VR), Mipro Oy:n tasoristeyslaitos H41 (HIMA-logiikkalaitos), Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin. 9.5 Muuta - Tiedostonimi: HO9_Tasoristeyslaitoksen huolto-ohje (2).doc

21 1 (5) 10 Laskumäkilaitteiden - ja huolto-ohje 10.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa laskumäkilaitteita Tarkastus- ja huoltotoimenpiteet Pasilan ja Riihimäen laskumäet Jarrujen hydraulisten laitteiden liitosten ja ½ M CK Raidejarru vuotojen Jarrulaitteiden säätöjen, kiinnitysten ja ½ M CK Raidejarru suojien kunnon silmämääräinen Voitelukohteiden ja liukupintojen rasvaus ½ M Raidejarru ja voitelu Palkkien palautusjousien toiminnan ½ M CK Raidejarru Agregaattien jousipakettien lämpösauvojen 6±3 T CK Raidejarru toiminnan (syksy ja talvi) Jarrupalkkien leveysmittojen 1±½ T CK Raidejarru Sisäpalkkien sijaintimittojen 1±½ T CK Raidejarru Jarrupalkkien välimittojen 1±½ T CK Raidejarru Käyttötankojen säädön 1±½ T CK Raidejarru Aggregaattien jousipakettien kunnon 1±½ T CK Raidejarru Jarrupalkkien pitkittäisrajoittimien säädön 1±½ T CK Raidejarru Ulkopalkkien palauttimien toiminnan 1±½ T CK Raidejarru Jarrupalkkien tartuntakorkeuden mitoituksen 1±½ T CK Raidejarru Ei Riihimäessä Jarrun vastakiskon välysmitan 1±½ T CK Raidejarru Jarrusylintereiden ripustuspulttien purku, 12±6 M Raidejarru puhdistus, voitelu ja asennus Jarrupalkkien kiinnityspulttien purku, puhdistus, 12±6 M Raidejarru voitelu ja asennus Tarvittavat putkistojen ym laitteiden maalaushuollot 12±6 T CK Raidejarru/ hydrauliikkakeskus Hydrauliikkaöljymäärän- ja lämpötilan ½ T CK Hydrauliikkakeskus Paluusuodattimien indikaattorien ½ T CK Hydrauliikkakeskus Ei Riihimäessä Hydrauliikka-ja typpijärjestelmän vuotojen ½ T CK Hydrauliikkakeskus Tiedostonimi: HO10 Laskumäkilaitteiden huolto-ohje (2).doc

22 2 (5) Nro Toimenpide Tark. Kp-lk Lisä Huom.! Typpikaasupaineiden 6±3 M CK Hydrauliikkakeskus Ensiöpumpun käytön vaihto 1±½ M CK Hydrauliikkakeskus Paluuöljysuodattimien vaihto 12±6 M Hydrauliikkakeskus Tarkastusväli tai kun ilmaisin laukeaa Ilmansuodattimen vaihto 12±6 M Hydrauliikkakeskus Ei Riihimäessä Hydrauliöljyn vaihto 36±12 M Hydrauliikkakeskus Tarvittaessa toiminta-aikojen säätö yhdes- 12±6 M CK Hydrauliikka- sä sähköisen ohjauksen kanssa Paineakuston paineastioiden tarkistukset ja testaukset keskus 48±12 M CK Hydrauliikkakeskus Lakisääteinen Painonmittausantureiden ja suojien kunnon/kiinnitysten 1±½ T CK Kiskokoskettimien puhdistus sekä kiinnitysten 1±½ M CK Nopeustutkan ja suojien kunnon ja kiinnitysten 1±½ T CK Valoveräjän rakenteiden 1±½ T CK Riihimäki Jarrujen toiminnan kokeilu ½ M CK Raidejarru Jokaisen huollon jälkeen Piirustusten 12±6 T CK Kouvolan laskumäki Hydraulikeskuksen hydrauli- ja typpijärjestelmän 1±½ M CK Hydrauliikkakeskus Öljymäärän ja -lämpötilan 1±½ M CK Hydrauliikkakeskus Hydraulijärjestelmän ala- ja yläpaineiden 1±½ M CK Hydrauliikkakeskus Paine- ja paluusuodattimien indikaattorien 1±½ M CK Hydrauliikkakeskus Ensiöpumpun toiminnan vaihto 1±½ M CK Hydrauliikkakeskus Öljyn jäähdytysjärjestelmän silmämääräinen 1±½ M CK Hydrauliikkakeskus Typen paineiden 6±½ M CK Hydrauliikkakeskus Hydraulijärjestelmän paine- ja paluusuodattimien vaihto 12±6 M Hydrauliikkakeskus Hydraulijärjestelmän ilmansuodattimen vaihto 12±6 M Hydrauliikkakeskus Hydraulijärjestelmän öljyn- ja öljyn imusuodattimen vaihto 24±6 M Hydrauliikkakeskus HO10 Laskumäkilaitteiden huolto-ohje (2).doc

23 Typpipullojen täys 48±12 T CK Hydrauliikkakeskus Valoveräjän 1±½ M CK Nopeustutkien ja puhdistus 1±½ M CK Piirustusten 24±6 T CK Voitelukohteiden ja liukupintojen rasvaus 1±½ M sekä voitelu Silmämääräinen jarrujen hydrauliikka- ja 1±½ M CK raidejarrulaitteiden Painonmittausanturin 1±½ M CK Jarrujen toiminnan kokeilu 1±½ M CK Raidejarru Jarrupalkkien leveyden 1±½ M CK Raidejarru Sisäpalkkien sijaintimittojen 1±½ M CK Raidejarru Jarrupalkkien välimittojen 1±½ M CK Raidejarru Jousipakettien mittojen ja kunnon 6±½ M CK Jarrupalkkien pitkittäisrajoittimien säädön 1±½ M CK Raidejarru Ulkopalauttimien säätöjen 1±½ M CK Raidejarru Jarrupalkkien tartuntakorkeusmittojen 1±½ M CK Raidejarru Jarrun vastakiskon välysmitan 1±½ M CK Raidejarru Kaikkien kiinnityslaitteiden ja pulttien 1±½ M CK Raidejarru Raidejarrun uudelleensäätö ohjeen 12±6 M CK Raidejarru mukaan Jarrusylinterin ripustuspulttien purku, 12±6 M CK Raidejarru puhdistus, voitelu ja asennus Jarrujen korkeapainepesu 12±6 M CK Raidejarru Jarrujen reaktioaika mittaus 6±3 M CK SAS- varmuuskopionauhan vaihtaminen 2±1 M Jarruventtiilien sähköisten kytkentöjen 6±3 M CK Painonmittausanturin kalibrointi / 12±6 M Kiskokoskettimien 6±3 M CK Pieksämäen laskumäki Jarrujen yleis 1±½ M CK Raidejarru Voitelu ja rasvaus (nipat, keinut, poljinkiskot, 1±½ M CK Raidejarru leuat) Jarrusylintereiden tiivisteiden vaihto. 6±3 M CK Raidejarru Puhdistus rasvasta, sorasta, liasta ja lumesta. M Raidejarru. Tarvittaessa Jarruleukojen säätö. 1±½ M CK Raidejarru Pulttien kiristys 2±1 M Hydrauliikkaöljyn vaihto ja öljypinnan 6±3 M CK Typpipullojen paineen. 6±3 M CK Kulutushihnojen vaihto. 9±3 M CK Kompressorin huolto. 1±½ M CK HO10 Laskumäkilaitteiden huolto-ohje (2).doc 3 (5)

24 4 (5) Nro Toimenpide Tark. Kp-lk Lisä Pumppujen ja moottorien virtamittaus 2±1 M CK Releiden ja puhdistus 12±6 M CK Vaihteenkääntökontaktorien koskettimien 12±6 M CK Painekytkimien 12±6 M CK Ilmaisujen 12±6 T CK Huom.! Tampereen laskumäki Valoveräjän 1±½ M CK Tutkan 1±½ M CK Piirustusten 12±6 T CK Voitelukohteiden ja liukupintojen voitelu 1±½ M Hydrauli- ja typpijärjestelmän vuotojen 1±½ M CK Öljymäärän 1±½ M CK Paluusuodattimien indikaattorien 1±½ M CK Hydraulijärjestelmän ala- ja yläpaineiden 1±½ M CK Silmämääräinen hydrauliikka-, typpi- ja 1±½ M CK jarrulaitteiden Painonmittausanturin kiinnityksen 1±½ M CK Jarrujen toiminnan kokeilu 1±½ M CK Jarrupalkkien leveyden 1±½ M CK Sisäpalkkien sijaintimittojen 1±½ M CK Jarrupalkkien välimittojen 1±½ M CK Jousipakettien mittojen ja kunnon 1±½ M CK Jarrupalkkien pitkittäisrajoittimien säädön 1±½ M CK Ulkopalauttimien säätöjen 1±½ M CK Jarrupalkkien tartuntakorkeusmittojen 1±½ M CK Jarrun vastakiskon välysmitan 1±½ M CK Kaikkien kiinnityslaitteiden ja pulttien 1±½ M CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 10.3 Laitetoimittajan ohjeet Pasila: - Yksipuolisen alaslaskettavan Thyssen-w-jarrun TW-5E A käyttöohje, Elokuu Raidejarruihin liittyvän Hydrauliikkalaitteiston käyttöohje, Pasilan laskumäki, Elokuu MCR-raidejarruohjaus, selostus ja käyttöohje, Elokuu 1991, Pasilan laskumäki - Kiskokoskettimen SIEMENS RSR säätöohje - Akselinpainonmittausanturin asennus ja kalibrointi ohje SIEMENS AG V Q6153-X10-*-31 - Nopeustutkan asennusmitat ja ohjeet SIEMENS AG A25230-X1-A1-*-28 HO10 Laskumäkilaitteiden huolto-ohje (2).doc

25 Riihimäki: - Thyssen AG raidejarrun TW - 4 /85 säätöohje (1993 muutoksen jälkeen) - Kiskokoskettimen SIEMENS RSR säätöohje - Akselinpainonmittausanturin asennus ja kalibrointi ohje SIEMENS AG V Q6153-X10-*-31 - Nopeustutkan asennusmitat ja ohjeet Siemens-Sachnummer A X Hydraulikeskuksen huolto-ohje 4288D - TW-5F-Jarrujen huolto- ja ohje, Kouvolan laskumäki, heinäkuu Kaksipuolisen alas laskettavan Thyssen-w-jarrun TW-5F käyttöohje, Kouvolan laskumäki, heinäkuu Dokumentointi Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - 5 (5) HO10 Laskumäkilaitteiden huolto-ohje (2).doc

26 11 Valo-opastimen - ja huolto-ohje 11.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien valo-opastimia Tarkastus- ja huoltotoimenpiteet Pääraiteiden opastimien näkyvyyden 12±6 M CK Vuorokerroin pimeällä Pääraiteiden opastimien kunnon 12±6 T CK näkyvyysajossa Kilpien 12±6 T CK Taustalevyjen 12±6 T CK Opastinmaston maadoituksen 12±6 T CK Maston suoruuden 12±6 T CK Tikkaiden ja suojarautojen kunnon 12±6 T CK Värilasien 12±6 M CK Lampunpitimen kosketinpintojen ja puhdistus RHK , Tiedostonimi: HO11_Valo-opastimen huolto-ohje.doc 12±6 T CK Vain vaihdettavien lamppujen pitimet Linssien ja puhdistus 12±6 M CK Riviliittimien kytkinpisteiden 12±6 T CK Lampunpitimen jousen 12±6 T CK Vain vaihdettavien lamppujen pitimet Valoyksiköiden suuntauksen 12±6 M CK Perusasennon lamppujen vaihto 12±3 M Ei koske tieopastimia Lamppujen vaihto kaikki 24±6 M Tieopastimien valoyksiköiden 6±2 M ulkopuolinen puhdistus Tieopastimien näkyvyyden 12±6 T CK Tieopastimien varalangan kokeilu 12±6 T CK Tieopastimien soittokellojen 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 11.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin 11.5 Muuta -

27 12 Opastinportaalin ja -sillan - ja huolto-ohje 12.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa opastinportaaleja ja opastinsiltoja Tarkastus- ja huoltotoimenpiteet Perustusten 24±12 M CK Perustuksen muttereiden kireyden 60±12 M CK Jalkojen pystysuoruuden 24±12 M CK Kiinnityselimien 24±12 M CK Kaapeloinnin ja läpivientien 24±12 M CK Tikkaiden 24±12 T CK Kaiteiden 24±12 T CK Hitsaussaumojen 24±12 M CK Sinkityksen 24±12 T CK Vinssien 24±12 M CK Vinssin teräsköyden 12±6 M CK Opastinkehän 24±12 T CK Varoituskilpien 24±12 T CK Maadoitusten 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 12.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin 12.5 Muuta - Tiedostonimi: HO12_Opastinportaalin ja -sillan huolto-ohje.doc

28 13 Baliisin - ja huolto-ohje 13.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa kulunvalvontajärjestelmän baliiseja Tarkastus- ja huoltotoimenpiteet Baliisin kiinnitysten 12±6 M CK Baliisikaapelin silmämääräinen 12±6 M CK Sepelin tasaus 12±6 M Kiskokotelon 12±6 T CK Baliisin kunnon 12±6 M CK Sepelin poisto baliisin alta ja pinnalta 12±6 M Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 13.3 Laitetoimittajan ohjeet Dokumentointi Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin Muuta - Tiedostonimi: HO13_Baliisin huolto-ohje.doc

29 14 Raidevirtapiirin - ja huolto-ohje 14.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien raidevirtapiirejä Tarkastus- ja huoltotoimenpiteet Kiskoyhdistysjohtojen 6±3 M CK Kiskoliitynnän 6±3 M CK Turvalaitteiden maadoitusjohtimien 6±3 T CK Kiskokotelon kytkinlistojen ja johtimien 6±3 M CK Eristysjatkosten 12±6 M CK Kiskojen 12±6 M C Eristysjatk. kohdalla Pölkkyjen ja tuennan 12±6 M C Eristysjatk. kohdalla Päätelaatikoiden 12±6 M CK Poikittaiseristysten 12±6 M CK Raidevirtapiirin seurantamittaukset 12±6 M CK Virtamittaukset 12±6 M CK 2-kisk. eristetyt osuudet Diodiraidevirtapiirin mittaukset 12±6 M CK FTGS äänitaajuusraidevirtap. mittaukset 6±3 M CK Ajoneuvotunnistimen mittaukset 6±3 M CK Ylijännitesuojien 12±6 T CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 14.3 Laitetoimittajan ohjeet 14.4 Dokumentointi - Tonfr.-Gleiskreis mit Fernspeisung-FTGS A25533-x5-A2-*-35 Siemens - Umrichter-Gleisstromkreis HTA 261a Integra, (GANZ) - Ajoneuvotunnistin FSS-2K asennusohje, Siemens - Ajoneuvotunnistin FSS-2K säätöohje, Siemens, 1996 Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin Muuta - Tiedostonimi: HO14_Raidevirtapiirin huolto-ohje.doc

30 15 Akselilaskentaosuuden - ja huolto-ohje 15.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien akselinlaskentaosuuksia Tarkastus- ja huoltotoimenpiteet Akselinlaskenta-anturin ympäristön 12±6 T CK puhtauden Akselinlaskenta-anturin kiinnitysten ja 12±6 M CK suojien Huomio- ja aurausmerkin 12±6 T CK Akselinlaskenta-anturin kaapeleiden ja 12±6 M CK suojaletkujen Anturin liitäntäkotelon 12±6 T CK Akselilaskentaosuuden mittaukset 12±6 M CK Laitetoimittajan ohjeiden mukaan. Siemensin akselinlaskentaosuuksien mittaus 6 kk välein. Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 15.3 Laitetoimittajan ohjeet - Elektroninen kaksoiskiskokosketin DEK asennusohje Siemens A25000-Q9684-B84-*-28 - Käyttöohje Diagnoosilaite akselinlaskijoita DEK varten S25090-A533-A111-*-7500, Akselinlaskenta AzLM: Zp30H Installation Guideline/Installationsanweisung 3CR AAAA RJAFQ - Akselinlaskenta ZP30CA: Gerätebeschreibung GB B07A Installation und Einstellung EA B27A Diagnose WV B15A Anwendungsrichtlinie AWR B86A - Mipro Oy : Huolto-ohje: Rataosan Karjaa-Hanko kauko-ohjauslaitteet, Mipro Oy : Honeywell akselinlaskenta-anturin asennus 15.4 Dokumentointi 15.5 Muuta - Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan huolto- ja mittauspöytäkirjoihin. RHK , Tiedostonimi: HO15_Akselilaskentaosuuden huolto-ohje.doc

31 16 Vaihteen - ja huolto-ohje 16.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa vaihteita Tarkastus- ja huoltotoimenpiteet Tukikiskon kiinnityksen 3-24 M CK Ks. RAMO Tanko-, lumi- ja lämmityssuojien 3-24 M CK Ks. RAMO Lämpösauvojen kiinnityksen 3-24 M CK Ks. RAMO Kielen ja tukikiskon jäysteiden 3-24 M CK Ks. RAMO Asetinpölkkyjen sepelöinnin ja tuennan 3-24 M CK Ks. RAMO Tankojen niveltappien 3-24 M CK Ks. RAMO Vaihteen rullien toiminnan 12±6 M CK Vaihteen voitelu 3-24 M CK Ks. RAMO Vaihdealueen veden poiston 12±6 M CK Vaihteen kääntökokeilu kammella 3-24 M CK Ks. RAMO Paikallispainikkeiden ja painikekaappien 12±6 M CK Vaihteen opastimen ja numerokilven 12±6 M CK Kääntökokeilu ErV oikosuljettuna 3-24 M CK Ks. RAMO Kielirakojen 3-24 M CK Ks. RAMO Lumenohjaimen 3-24 M CK Ks. RAMO Vaihteen kiinnitysosien 12±6 M CK Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 16.3 Laitetoimittajan ohjeet Dokumentointi 16.5 Muuta Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin. RAMO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. Tiedostonimi: HO16_Vaihteen huolto-ohje.doc

32 1 (2) 17 Vaihteen sähkökääntölaitteen - ja huolto-ohje 17.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, korjattaessa ja huollettaessa turvalaitejärjestelmien vaihteen sähkökääntölaitteita ja sähkökääntölaitteella varustettuja raiteensulkuja Tarkastus- ja huoltotoimenpiteet Kääntölaitteen valvontakoskettimien 12±6 M CK Kääntölaitteen kannen suojaläppien 12±6 T CK ja lukkojen voitelu Kääntölaitteen toiminnan kokeilu 3-24 M CK Ks. RAMO Kääntölaitteen kiinnitysten 3-24 M CK Ks. RAMO Tankojen, niveltappien, holkkien ja 3-24 M CK Ks. RAMO 14.1 lukitussokkien ja voitelu Vaihteen käyttö- ja valvontatankojen 3-24 M CK Ks. RAMO 14.1 säädön Kääntölaitteen voitelu ja rasvaus 12±6 M Kytkentäkotelon ja johdinliitosten 12±6 M CK Moottorin, kosketinsillan ja virtalukon 12±6 M CK kiinnityksen Aukiajon ilmaisun kokeilu 3-24 M CK Ks. RAMO Opastinlyhdyn tai levyn toiminnan 3-24 M CK Ks. RAMO Liitäntäkaapeleiden 12±6 M CK Kääntölaitteen täyshuolto M Tiheästi käännettävien vaihteiden 5 ja muiden vaihteiden 9 vuoden välein. Laskumäkikääntölaitteiden täyshuoltoväli 24 kk. Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 17.3 Laitetoimittajan ohjeet - Vaihteenkääntölaitteiden Bsg. Antr. 9 koestusohje, A25000-Q9622-X404-*-24, Siemens (käännös) - Beschreibung und Betriebsanleitung: Elektrischer Weichenantrieb mit Innenverschluss Bsg antr 9a k, Bs Sk 9622/, 10/1967 Siemens - Elektrischer Weichenantrieb Bsg antr 15a, Bs Sk 9612/1, 3/1963 Siemens RHK , Tiedostonimi: HO17 Vaihteen sähkökääntölaitteen huolto-ohje.doc

33 17.4 Dokumentointi 17.5 Muuta 2 (2) - Vaihteenkääntölaite JEA asennus- ja määräaikaisohje - KRV-vaihteen tankojen säätöohje R-Skke 15/540/98, Peverk Oy - Pitkän vaihteen tankojen säätöohje R-Skke 16/540/98, Peverk Oy - Alcatel L710H aukiajettavan vaihteenkääntölaitteen asennus- ja säätöohje, Tarkastukset, mittaukset ja huoltotoimenpiteet kirjataan mittaus- ja huoltopöytäkirjoihin RAMO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. HO17 Vaihteen sähkökääntölaitteen huolto-ohje.doc

34 18. Mekaanisen vaihteenkääntölaitteen - ja huolto-ohje 18.1 Kohde Tätä ohjetta noudatetaan tarkastettaessa, huollettaessa ja korjattaessa turvalaitejärjestelmien mekaanisia vaihteenkääntölaitteita Tarkastus- ja huoltotoimenpiteet Kääntölaitteen kiinnityksen 3-24 M CK Ks. RAMO Kääntölaitteen käyttövipujen 3-24 M CK Ks. RAMO Tankojen, tappien, holkkien ja 3-24 M CK Ks. RAMO 14.1 lukitussokkien Vaihteen kärkimitan ja kielen välyksen 3-24 M CK Ks. RAMO Paikalliskääntölaitteen 3-24 T CK Ks. RAMO Opastinlyhdyn/-levyn, jalustan ja 3-24 T CK Ks. RAMO 14.1 käyttölaitteiden Kääntölaitteen voitelu 12±6 M Teräsköysien ja voitelu 12±6 M CK Kiristyslaitteen 12±6 M CK Astl-koneen kammen sisärummun 12±6 M CK ja voitelu Kääntöliikkeen 12±6 M CK Kääntölaitteen toiminnan kokeilu 3-24 M Ks. RAMO 14.1 Selityksiä: Kp-lk= kunnossapitoluokka; Lisä= lisämääritykset; M= määräaikaishuolto; T= määräaikais; C= ; K= havaittujen puutteiden korjaus 18.3 Laitetoimittajan ohjeet Dokumentointi 18.5 Muuta Tarkastukset ja huoltotoimenpiteet kirjataan huoltopöytäkirjoihin RAMO 14.1: Vaihteet, joissa suoralla raiteella suurin sallittu nopeus on yli 120 km/h, on tarkastettava neljä kertaa vuosittain. Muissa pääraiteissa ja niihin verrattavissa raiteissa vaihteet on tarkastettava kaksi kertaa vuodessa; keväällä ja syksyllä. Muissa raiteissa vaihteet on tarkastettava joka toinen vuosi. Tiedostonimi: HO18 Mekaanisen vaihteenkääntölaitteen huolto-ohje.doc
