1 Talviolosuhteet muuttuvat Lumettaminen ennakkoon ja lumen säilöminen

2 Erivaihtoehdot Lumentekeminen ennakkoon Lumensäilöminen Säilölumen käyttöönotto Viimehetken lumetus Kuvassa syyskuu

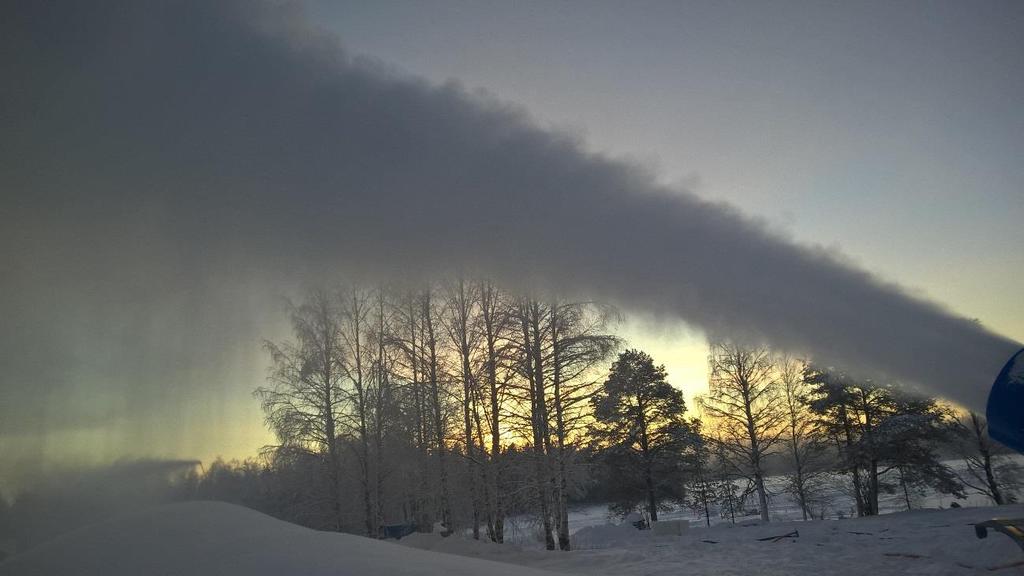

3 Milloin sitä lunta on hyvä tehdä

4 Silloin kun on keli kohdallaan Ilmankosteus alhainen Pakkaskeli C Tyyntä Arkipäivinä (palkka kulut)

5 Miten se tehdään ja taloudellisimmin Miten lumentekopaikalle saadaan energiaa ja vettä Mitkä on vaihtoehdot energian saantiin Sähkölaitos Agregaatti vuokraamo Traktori agregaatti Vesi ( vesijohtovesi,lampi/ joki, veden keräysallas yms.)

6 Lunta-traktoriagregaatin voimin

7 Veden varastoiminen ja jäähdytys

8 Miten se säilötään yli kesän Miten löytää hyvän lumen säilömis paikka Ajatuksena tehdä sitä useana vuonna samaan paikkaa Minimoida kuljetus kustannukset Mikä on hukka prosentti kesän Mitä vaikuttaa sama säilömispaikka

Esimerkki kohde Laajavuori Jyväskylä -Kasan koko 9000 kuutiota,noin 6-7m korkea puolipallo(ei kulmia-sulaa vähemmän) -Peitetään noin 50cm paksulla hakekerroksella.

9 Esimerkki kohde Laajavuori Jyväskylä -Kasan koko 9000 kuutiota,noin 6-7m korkea puolipallo(ei kulmia-sulaa vähemmän) -Peitetään noin 50cm paksulla hakekerroksella. Ensimmäisenä vuonna sulaa jopa 20-25%, Ennen kuin saadaan kasan alle "ikijää"(laanin pohja pidetään talvella tampattuna, jotta routa saadaan mahd.syvälle) Seuraavina vuosina sulaa noin 5-7% kustannusrakenne: Hake, kuutiota (uutta otettava jatkossa 20% per.vuosi) Lumenteko 2 tykkiä,9000 kuutiota 7-8 vrk kasanmuotoilu ja purutus,kaivuri 12h 600

10 Kasan avauskuorinta ja kuormaus,kaivuri 24h 1200 Ajolevitys kuorma-autolla ja dumpperilla 30h 1350 Tasaus ja levitys rinnekoneella 8h 560 Yht Latu ajetaan päivittäin Latukoneella 1h/pvä. Lumimäärällä saadaan 1 km pitkä, noin 5,5-6m leveä edestakaisin hiihdettävä latu. Meillä siis 2 km. pitkä latu, jonka lumipaksuus on 50-70cm. Osa lumesta jätetään kasaan paikkausta varten(10%) Ladulla korkeuseroa noin 12m ja latu ajetaan päivittäin. Koko reitti valaistu ja nostettu noin 30cm perusmaasta ylös, jotta sulamisvesi poistuu mahd. tehokkaasti sulamisen estämiseksi. Ladulle myydään lippuja 10 /päivä tai 90 kausi. Avaus lokakuun lopulla, kausi meillä tammikuun alkuun. Luonnonlumen saapumisen jälkeen liitetään osaksi verkostoa, jolloin maksu poistuu. Keväällä pystyy hiihtämään pääsiäiseen asti. Rinnepäällikkö Pasi Kuhmonen

Kasan muoto: rinteeseen lumetettaessa hieman ovaali rinteen suunnassa, jolla ehkäistään sulamisveden mahdollisesti aiheuttama syöpyminen. Lumen vuotuinen kokonaishävikki on n.

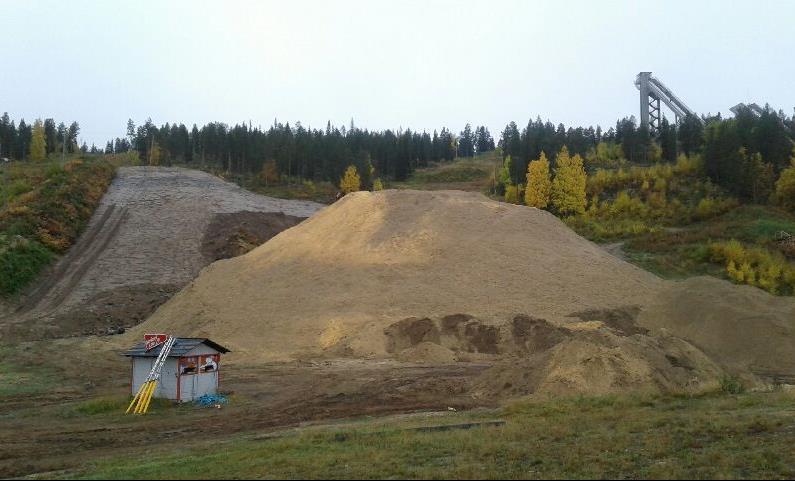

11 Esim. Ounasvaaran säilölumikasasta. Tykitettävän lumen määrä noin 50000m3 Lumivaraston sijaintiin vaikuttavat tekijät: mahdollisimman lähellä käyttö paikkaa, lumetusvesijärjestelmää ja pohjoisrinteellä. Kasan muoto: rinteeseen lumetettaessa hieman ovaali rinteen suunnassa, jolla ehkäistään sulamisveden mahdollisesti aiheuttama syöpyminen. Lumen vuotuinen kokonaishävikki on n. 20%, joka johtuu sulamisesta, eristeen kuorimisesta ja lumen kuljettamisesta. Eristeenä: sahanpuru, (40cm) joka uusiokäytetään, vuotuinen hävikki n.15% Eristeen varastointipaikka tulisi olla asfaltoitu, jolla minimoitaisiin hävikki. Lumetetaan kolmella Demac Lenko lances tykillä n. 40 vrk Levitys kuorma-autoilla latupohjalle ja Dumpperilla rinteeseen. Rinnepäällikkö Mikko Longström

Lumetus kalusto Titan 2,0 varustus renkaat + aisa - Sähköt 400/44/480v - Puhallin 18,5KW - Kompressori 4KW - Lämmitys 2,0KW - Kokonaistehontarve 24,5KW - Hertsit 50/60HZ - Sähkö kytkentä 25m 63A -

12 Lumetus kalusto Titan 2,0 varustus renkaat + aisa - Sähköt 400/44/480v - Puhallin 18,5KW - Kompressori 4KW - Lämmitys 2,0KW - Kokonaistehontarve 24,5KW - Hertsit 50/60HZ - Sähkö kytkentä 25m 63A - Toimintasäde 360< - 1 kehä suutin systeemi - Manuaali pyöritys+ automaatti - Ympäripyörivä vesikytkentä 2 Camlock - Itsetyhjentyvä - Öljyvapaa Kompressori - Lämpötila ja volttimittari - Käyttöpaine 12-50bar - Vesisuodatin 250 micron - Maksimi lumentuotto 105 m3 - Lumen heitto etäisyys 70m

Titan X varustus renkaat + aisa - Sähköt 400/44/480v - Puhallin 18,5KW - Kompressori 4KW - Lämmitys 2,0KW - Kokonaistehontarve 24,5KW - Hertsit 50/60HZ - Sähkö kytkentä 25m 63A - Toimintasäde 360< -

13 Titan X varustus renkaat + aisa - Sähköt 400/44/480v - Puhallin 18,5KW - Kompressori 4KW - Lämmitys 2,0KW - Kokonaistehontarve 24,5KW - Hertsit 50/60HZ - Sähkö kytkentä 25m 63A - Toimintasäde 360< - Multi suutin systeemi - Manuaali pyöritys+automaatti - Ympäripyörivä vesikytkentä 2 Camlock - Itsetyhjentyvä - Öljyvapaa Kompressori - Lämpötila ja volttimittari - Käyttöpaine 12-40bar - Vesisuodatin 200 micron - Maksimi lumentuotto 92 m3 - Lumen heitto etäisyys 70m

14 Evo 3.0 varustus renkaat + aisa - Sähköt 400/44/480v - Puhallin 11KW - Kompressori 4KW - Lämmitys 1,2KW - Kokonaistehontarve 16,2KW - Hertsit 50/60HZ - Sähkö kytkentä 25m 63A - Toimintasäde 360< - Automaatti pyöritys - Vesikytkenta 2 Camlock - Itsetyhjentyvä - Öljyvapaa Kompressori - Käyttöpaine 10-40bar 7,2l/s - Vesisuodatin 250 micron - Maksimi lumentuotto 70m3 - Lumen heitto etäisyys 60m - Paino 682kg 2 rengasta ja aisa

EOS M 4 K tekniset tiedot: Kompressori: 1,5 kw Lämmitys: 0,5 kw Valot: 0,2 kw Sähköliitännät: 2,0 kw Vesipaine: 12-50 bar Max.

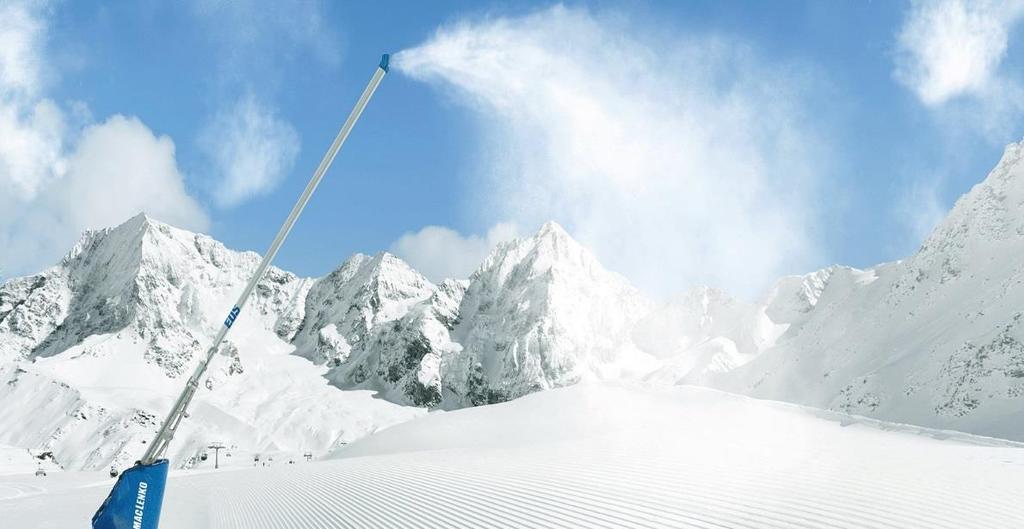

15 EOS M 4 K tekniset tiedot: Kompressori: 1,5 kw Lämmitys: 0,5 kw Valot: 0,2 kw Sähköliitännät: 2,0 kw Vesipaine: bar Max. vesimäärä: 303,6 l/min 51 m3 Lunta tunnissa Vesisuuttimet: 12 Ilmavesisuuttimet: 4 Toimintasäde: 60 Korkeus: 9,5 m Pituus: 8 m Paino: A 230 kg, MIG AK 320 kg EOS M4K on manuaali mallin hypriditykki kompressorilla

EOS M 8 K tekniset tiedot: Kompressori: 1,5 kw Lämmitys: 0,5 kw Valot Sähköliitännät: 2 kw Vesipaine: 12-50 bar Max.

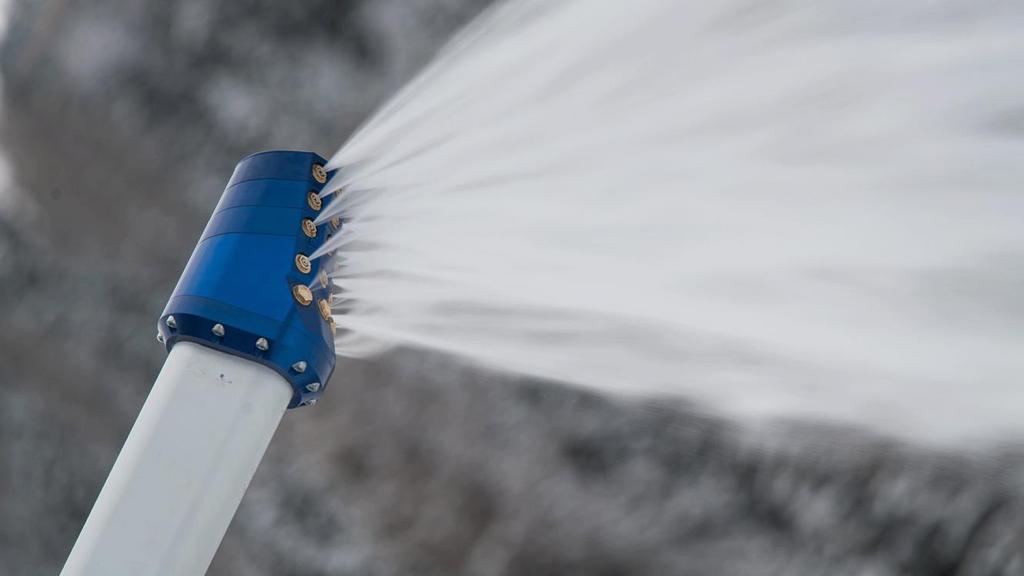

16 EOS M 8 K tekniset tiedot: Kompressori: 1,5 kw Lämmitys: 0,5 kw Valot Sähköliitännät: 2 kw Vesipaine: bar Max. vesimäärä: 336 l/min 51 m3 lunta tunnissa Vesisuuttimet: 16 Ilmasuuttimet: 4 Ilmamäärä: 800 l/min Toimintasäde: 60 Korkeus: 9,5 m Pituus: 8 m Paino: A 231 kg, AK 320 kg EOSM8K on manuaali mallin hypriditykki kompressorilla

Mobile pumppuasema Type Rovatti MPS 22V 65 32/7 Moottori 22KW 380v - Purkuventtiili lämmittimellä kun pumppua ei käytetä - Sisääntulokytkentä 2,5T kamlock

17 Mobile pumppuasema Type Rovatti MPS 22V 65 32/7 Moottori 22KW 380v - Purkuventtiili lämmittimellä kun pumppua ei käytetä - Sisääntulokytkentä 2,5T kamlock liitimelle - Ulostulo liitäntä säätöventtiilillä ja yhdellä 2T kamlock liittimellä - Sähkökaappi käynnistimellä 20m kaapeli Mobile pumppuasemia löytyy 15kW aina 45kW saakka

Demaclenko Snow4ever Kontti (LxHxW) 6 x 2,8 x 2,5 m Jäähdytystorni (LxHxW) 3,6 x 2,2 x 1,8 m Kapasiteetti tehdä 48-96 m³/day

18 Demaclenko Snow4ever Kontti (LxHxW) 6 x 2,8 x 2,5 m Jäähdytystorni (LxHxW) 3,6 x 2,2 x 1,8 m Kapasiteetti tehdä m³/day Lämpötilassa C Sähkön kulutus 400V / 50Hz / 3 Phase or 480V / 60Hz / 3 Max. 180 kw Lumenkidekoko 0,2-0,5 mm lumenpaino 450 kg/m³

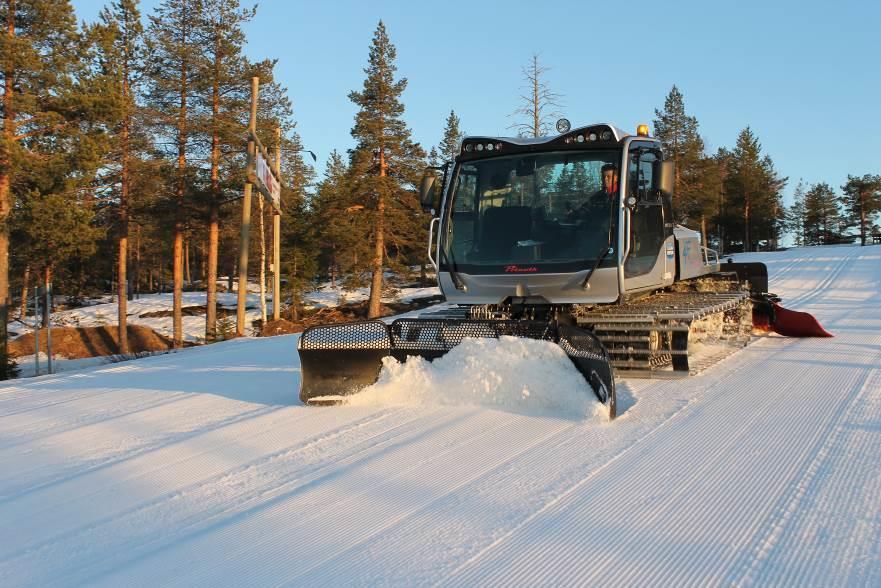

19 Kaiken kaikkiaan Suomessa on noin 250kpl Prinoth koneita. niistä Husky latukoneita on 40kpl Latukone Prinoth HuskyT4F 2,8m Uusi hopea 2017

20 - Prinoth Husky Tekniset tiedot - Moottori (Mercedes) MTU 232hv 170kw max vääntö 900nm rpm (lämmitys 230v) täyttää päästö vaatimukset EPA tier 4 final - Ratti ohjaus, 8,4 tuuman keskusnäyttö. - Bosch Rexroth hydrauliikka - Rops hyväksytty 2 hengen alumiini ohjaamo. Ohjaamo varustettu radio- cd soittimella. Lämmitettävät lasit etu, taka - ja sivulasit. ohjaamon korkeus led varoitus valoilla 2660mm ilman hakuvaloa - Lämmitettävät sivupeilit + pyyhkijän sulat - Lämmitys 230v moottori, hydrauliikka ja ohjaamo Toiminen puskulevy 2,5m 2,8m 3.1m - Kiinteäpiikkinen jyrsin, Jyrsin putki 2,5m 2,8m 3,1m 2:lla hydraulimoottorilla sekä sivu hydr. viimeistelijät - Latuhöylä Nordic liner 2kpl o säädettävillä latu-urajyrsimillä ja latu-uran levitys + sivu siirto 700mm oikealla - Teräsvahvisteiset alumiinitelatkumitelat, rautatelat 2,5m 2,8m 3,1m - Umpikumirenkaat, takapyörissä tasaavat akselit. - Hydraulinen telojen kiristys - Polttoainesäiliö 150l Ad- blue 40l - Led valot eteen 8 kpl ja taakse 4 kpl - Konekohtaiset työkalut - Huolto ja ajokoulutus kohteessa 2+1 päivää - Käyttöohje ja huoltokirjat ovat Suomenkieliset - Toimitus vapaasti asiakkaalle - Takuu 2 vuotta - varaosat 15 vuotta, mutta myös 23vuotta vanhoihin koneisiin löytyy edelleen osia.

Myynti maahantuonti, huolto ja varaosat.

21 Alan toimintaa yli 30 vuotta pääasiallisesti Suomessa mutta jonkin verran Norjassa,Ruotsissa,Venäjällä, Eestissä,Latviassa ja Kiinassa Rinne ja latukoneet,lumetus, hiihtohissit, erikois maastoajoneuvot. Myynti maahantuonti, huolto ja varaosat. Työllistää 7 henkilöä ympärivuoden 11 henkilöä talvisin Toimipaikat Rovaniemi sivutoimipaikka Hyvinkää Huolto päivystys 24h Huoltoautoja 4kpl Kiitos ajastanne Ollila Petteri
