KANALSYSTEM HITAC System HITAC-D ger tystare och energisnålare system

Transkriptio

1 8

2 TÄTHETSKLASS - D KANALSYSTEM HITAC System HITAC-D ger tystare och energisnålare system Ökade krav (senast tryckklass D) innebär att de system som för närvarande finns på marknaden och som inte förändrats i någon större omfattning på 20 år måste förändras. SYSTEM HITAC-D tätar i tre steg Bäst i Test HITAC-D är troligen marknadens tätaste skarvsystem inom allmänventialation. HITAC-D ligger 50% under tillåten läckfaktor för täthetsklass D 1. Den minsta läppen centrerar detaljen och håller saa mått som rörets invändiga diameter. 2. Läppen i mitten fyller effektivt ut skillnader som uppstår när t ex rören sickas eller där skarvning sker med muff och plåten är dubbel i svetsskarvarna. 3. Den största läppen tätar mycket effektivt vid stora över- och undertryck. Förbättringen märks speciellt vid stora övertryck. De förbättrade egenskaperna innebär att risken för läckage minskar betydligt, då packningen kan ta upp större toleranser mellan rör och rördel. För att underlätta montering och efterjustering är guit behandlat med ett speciellt glidmedel istället för talk.

3 Sid nr Pyöreä kanava HR 4 Sisä- ja ulkoliitin 5 Tasoliitin, Liitinyhde 6 Tasoliitin, ulkoliitin 7 Käyrä syvävedetty 8 Käyrä saumahitsattu 9-10 Käyrä lyhyt 11 Säätökäyrä 12 T-kappale Ristiyhde Tulppa 18 Puhdistusluukkukäyrä 19 Puhdistusluukku 20 HRUK 21 Lähtökaulus Muuntoyhde Pelti Iris-pelti 35 Äänenvaimennin EI Äänenvaimennin EI Pelti 49 Äänenvaimennin EI Äänenvaimennin EI Suorakulmainen äänenvaimennin Käyrä äänenvaimennin Säätöpelti 67 Kattolaitteet 68 Tuloilmasuutin, Imukartio 69 Tarkastusluukku Valuosa Pelti 75

4 Pyöreä kanava HR HR Kierresaumattu kanava. Tulpattu Cirkulär kanal. Lockad Ducts Saatavana myös extra tiivistettynä sisäänvalssatulla nitriilikumilla. Sinkitty teräspelti Z275. Korroosioluokka C2. Toimitetaan myös muista materiaaleista. Esim. ruostumaton, alumiini, Ød1HR-ØD1 Pellinpaksuus Paino p = 1.0 p = 1.25 p = 1.5 p Kg/m Kg/m Kg/m Kg/m 63 0,4 0, ,4 0, , ,4 1,1 2,8 3, ,4 1,4 3,6 4, ,4 1,7 4,3 5, ,4 1,8 4,5 5,8 7, ,5 2,6 5,1 6, ,5 2,8 5,7 7,3 8, ,5 3,2 6,4 8,1 9, ,5 3,6 7,1 9,1 11, , ,2 12, ,5 4,3 8,5 10,9 13, ,5 4,5 9 11, ,7 7,1 10,1 12,9 15, ,7 8 11,4 14,5 17,8 Ød1 Pellinpaksuus Hyväksytty Paino tiiviysluokitus p = 1.0 C p ja = 1.25 D. p = 1 p Tyyppihyväksyntä nr 1666/78. Suljettu Kg/m tulpalla tai Kg/m Kg/m muovikelmulla. Kg/ 450 0,7 9 12,8 16,3 20, 500 0, ,2 18,1 22, 550 0,8 12,7 15,9 20,3 24, 600 0,8 13,7 17,1 21,8 26, 630 0,8 14,3 17,9 22, ,8 16,2 20,2 25,8 31, 800 0,8 18,2 22, , 900 0, ,6 32, ,9 25,6 28,4 36,3 44, ,9 28,7 31,8 40,7 49, , ,5 45,4 55, ,25 50, , ,5 66, ,5 71, ,5 80,

5 Sisä- ja ulkoliitin HI HM HIL Sisäliitin Nippel Sleeve Coupling HI-Ød1 Ulkoliitin Muff Sleeve Coupling for fitting HM-Ød1 Sisäliitin pitkä lång Nippel Sleeve Coupling HI-Ød1 Ød1 Pituus Pituus Paino L1 L kg Ød1 Pituus Pituus Paino L1 L Kg Ød1 Pituus Pituus Paino L1 L2 Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 5

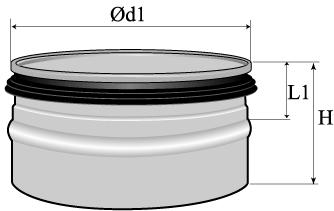

6 Tasoliitin, Liitinyhde HSKM HSG Tasoliitin osalle Stos med muffmått och nitkant. Take-off. For fitting HSKM-Ød1 Liitinyhde kumitiivisteellä Stos med G-ring och stoppsick. Coupling HSG-Ød1 Ød1 L1 Paino Kg Ød1 L1 H Paino Kg , , , , , , , , , , , , , , , , , , , ,3 6

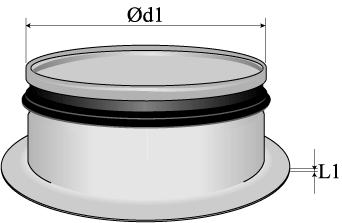

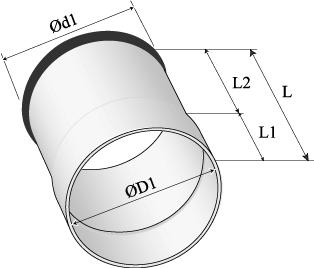

7 Tasoliitin, ulkoliitin HSN HSK HILM Tasoliitin Inloppsrör med radie Take-off HSN-Ød1 Tasoliitin jyrkkä Stos med nitkant Take-off HSK-Ød1 Ulkoliitin pitkä lång Muff Sleeve Coupling HILM-ØD1 Ød1 L1 Paino Kg Ød1 L1 Paino Kg Ød1 L1 L2 L Paino Kg , , , , , , , , , , , , , , , , , , , , , , , , ,7 7

8 Käyrä syvävedetty HV HV HV Käyrä 90. Syvävedetty Böj 90, pressad. Bend HV-Ød1-90 Käyrä 45. Syvävedetty Böj 45, pressad. Bend HV-Ød1-45 Käyrä 30. Syvävedetty Böj 30, pressad. Bend HV-Ød1-30 Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg , , , , , , , , , , , , , , , , , , , , , , ,1 8

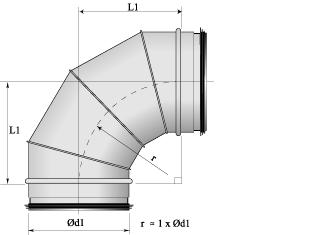

9 Käyrä saumahitsattu HV HV HV Käyrä 90. Saumahitsattu Böj 90, byggd. Bend HV-Ød1-90 Käyrä 45. Saumahitsattu Böj 45, byggd. Bend HV-Ød1-45 Käyrä 30. Saumahitsattu Böj 30, byggd. Bend HV-Ød1-30 Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg , , , , , , , , , , , , , , ,

10 Käyrä saumahitsattu HV HV Käyrä 60. Saumahitsattu Böj 60, byggd. Bend HV-Ød1-60 Käyrä 15. Saumahitsattu Böj 15, byggd. Bend HV-Ød1-15 Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg , , , , , , , , , , , , , , , , , , , , , , , , ,3 10

11 Käyrä lyhyt HIBK HIBKM Lyhyt käyrä Kortböj Bend, short HIBK-Ød1 Lyhyt käyrä. Kanava-osa Kortböj. Muff - Nippel Bend short. For duct - fitting HIBKM-Ød1 Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg , , , , , , , , , , , , , ,4 11

12 Säätökäyrä HVS Säätökäyrä 0-30 Ställbar böj, 0-30 Bend, adjustable 0-30 Säädetään toivottuun kulmaan, lukitaan tämän jälkeen kiertämällä kiinni kiristysvanteen ruuvit. Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HVS-Ød1 Hyväksytty tiiviysluokassa C. Tyyppihyväksyntä nro 1666/78 Ød1 Paino Kg 100 0, , , , , , ,1 12

13 T-kappale HTK T-Kappale Grenrör Tee HTK-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 Taulukko jatkuu 13

14 T-kappale HTK T-Kappale Grenrör Tee HTK-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Taulukko jatkuu Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg , , , , , , , , , , , , , , , , , , ,2 14

15 T-kappale HTKM T-Kappale. Kanava-osa Grenrör. Muff-Nippel Tee. For duct-fitting HTKM-ØD1/Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja ØD1/Ød1 Pituus Pituus Paino L1 L2 Kg , , , , , , , ,4 15

16 Ristiyhde HXK Ristiyhde Korsrör Cross HXK-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 Taulukko jatkuu 16

17 Ristiyhde HXK Ristiyhde Korsrör Cross HXK-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Taulukko jatkuu Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg Ød1 L1 L2 Paino kg , , , , , , , , , , , , , , , , , , , ,3 17

18 Tulppa HÄL HÄLM HÄLH Tulppa kanavalle Botten med nippelmått End cap for duct HÄL-Ød1 Tulppa osalle Botten för detalj End cap for fitting HÄLM-Ød1 Puhdistusluukku kanavalle. Botten med handtag End cap for duct with handle HÄLH-Ød1 Ød1 L1 Paino kg Ød1 L1 Paino kg Ød1 L1 H Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 18

19 Puhdistusluukkukäyrä HÄLMH HVR-A HVR-B Puhdistusluukku osalle. Botten med handtag End cap for fitting with handle HÄLM-H-Ød1 Puhdistusluukkukäyrä. Selkä Rensböj, rygg Bend for clean out HVR-A-Ød1 Puhdistusluukkukäyrä. Sivu Rensböj, sida Bend for clean out HVR-B-Ød1 Ød1 H Paino kg Ød1 Ød2 L1 L2 Paino Kg Ød1 Ød2 L1 L2 Paino Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 19

20 Puhdistusluukku HRL-1 EI15 HRL-2 EI30 HRL-3 EI60 Puhdistusluukku EI15 Renslock Clean out HRL-Ød1-EI15 Puhdistusluukku EI30 Renslock Clean out HRL-Ød1-EI30 Puhdistusluukku EI60 Renslock Clean out HRL-Ød1-EI60 Ød1 H Paino kg Ød1 H Paino kg Ød1 H Paino kg , , , , , , , , , , , , , , , , , , , ,6 20

21 HRUK HRUK Puhdistusluukku kanavalle. Eristämätön Renslucka för rör, oisolerad Clean out for duct Puhdistusja tarkastusluukku pyöreille kanaville. HRUK-Ød1 Ød1 L B Paino Kg , , , , , , , ,4 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös ruostumattomasta teräksestä. Tyyppihyväksyntä tiiviysluokassa C. Tyyppihyväksyntä nro 1718/88. 21

22 Lähtökaulus HPS Lähtökaulus Sadelstycke Collar Saddle HPS-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Ød1 L1 L2 Paino Kg Ød1 L1 L2 Paino Kg Ød1 L1 L2 Paino Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 Taulukko jatkuu 22

23 Lähtökaulus HPS Lähtökaulus Sadelstycke Collar Saddle HPS-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Taulukko jatkuu Ød1 L1 L2 Paino Kg Ød1 L1 L2 Paino Kg Ød1 L1 L2 Paino Kg , , , , , , , , , , , , , , , , , , , , ,5 23

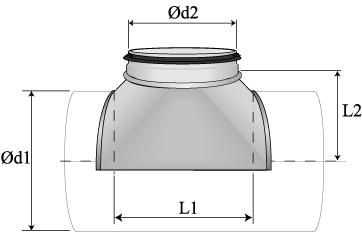

24 Lähtökaulus HPSR Lähtökaulus, Pitkä säde Sadelstycke. Byggd med lång radie Collar Saddle. Long Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HPSR-Ød1-Ød2 Ød1 Pituus Pituus Paino L1 L2 Kg Ød1 Pituus Pituus Paino L1 L2 Kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 24

25 Muuntoyhde HFC Muuntoyhde. Keskeinen Centrisk reduktion Reducer, Centric HFC-Ød1-Ød2 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 25

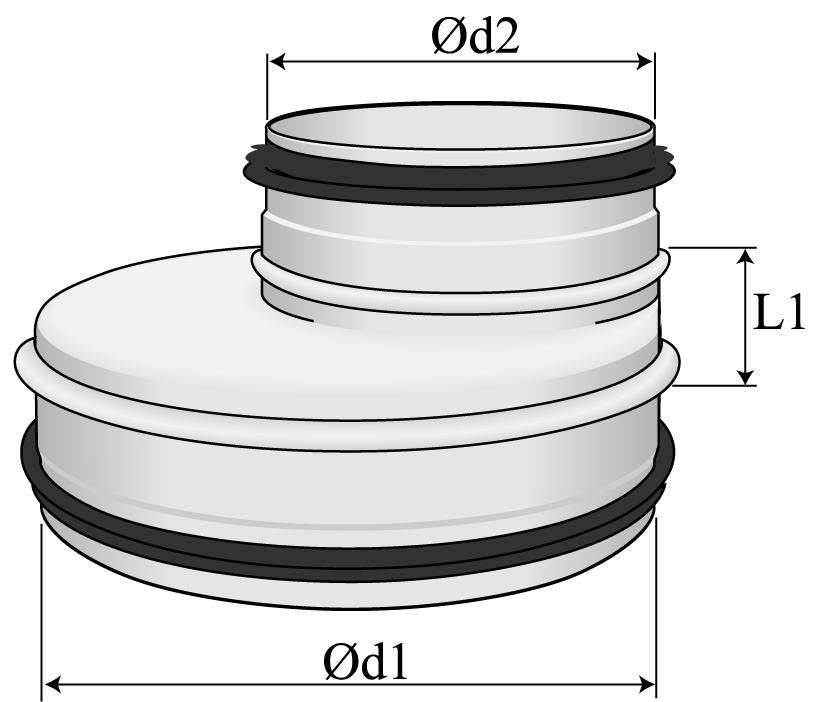

26 Muuntoyhde HFE Muuntoyhde. Lyhyt. Epäkeskeinen Excentrisk kort reduktion Reducer, short Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HFE-Ød1-Ød2 Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , , , , ,6 26

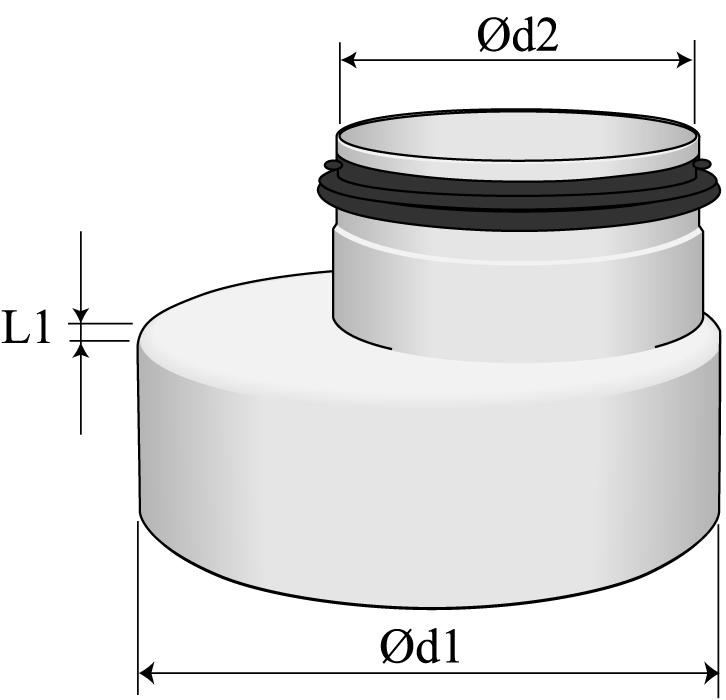

27 Muuntoyhde HFB Muuntoyhde. Epäkeskeinen Excentrisk byggd reduktion Reducer, long assembled Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HFB-Ød1-Ød2 Ød1 L1 Paino kg Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 27

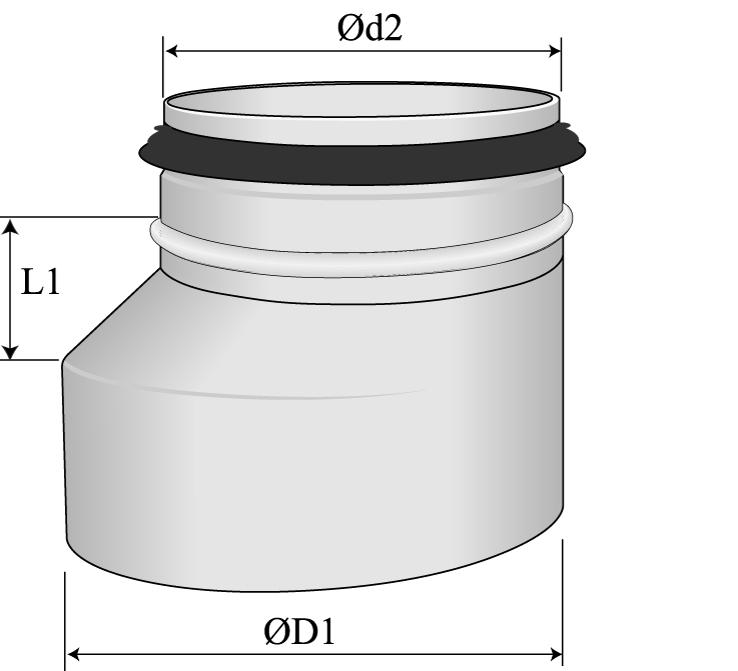

28 Muuntoyhde HFCM Muuntoyhde. Keskeinen. Kanava-osa Centrisk reduktion. Muff - Nippel Reducer. For duct - fitting Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HFCM-Ød1-Ød2 Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 28

29 Muuntoyhde HFEM Muuntoyhde. Epäkeskeinen, lyhyt. Kanava-osa Excentrisk kort reduktion. Muff - Nippel Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Reducer short. For duct - fitting fitting Keskeisiä lyhyitä muuntoyhteitä saatavana tilauksesta. HFEM-Ød1-Ød2 Ød1 L1 Paino Ød1 L1 Paino kg kg , , , , , , , , , , , , , , , , , , , , , ,6 29

30 Muuntoyhde HFBM Muuntoyhde.Epäkeskeinen, saumahitsattu. Kanava-osa Excentrisk byggd reduktion. Muff - Nippel Reducer, long. For duct - fitting Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HFBM-Ød1-Ød2 Ød1 L1 Paino kg Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 30

31 Pelti HIS-ESF HISC-ESF Säätöpelti lk 1 Belimo SF230 Spjäll kl.1, Belimo SF 230 med Damper class 1 Belimo SF 230 HIS-ESF Sulkupelti lk 4 Belimo SF 230 Spjäll kl.4, Belimo SF 230 med Damper class 4 Belimo SF 230 HISC-ESF-Ød1 Ød1 L1 Paino Nom kg Ød1 L1 Paino kg , , , , , , , , , , , , , , , , , , ,2 31

32 Pelti HIS-E* HIS-E* Säätöpelti lk 1 Belimo LM 24 / Spjäll klass 1 med Belimo LM 24 Damper class 1 with Belimo LM HIS-E-Ød1 Säätöpelti lk 1 Belimo SM 24 / Spjäll klass 1 med Belimo SM 24 Damper class 1 with Belimo SM HIS-E-Ød1 Ød1 L1 Paino kg Ød1 L1 Paino kg , , , , , , , , , ,7 33

33 Pelti HRSK HRS Säätöpelti. Jälkisennettava Rensspjäll Removeable damper HRSK-Ød1 Säätöpelti. Eristetty. Rensspjäll Removeable damper. Insulated HRS-Ød1 Ød1 Pituus Paino L kg ØD1 Korkeus Korkeus Korkeus Paino H1 H2 H3 Kg , , , , , , , , , , , , , , ,9 34

34 Iris-pelti HRSI Virtaussäädin / Iris-pelti Irisspjäll Iris damper Soveltuu ilmavirtojen säätöön ja mittaamiseen. Voidaan puhdistaa. HRSI-Ød1 Sinkitty teräspelti Z275. Korroosioluokka C3. Ød1 Ulkohalkaisija Pituus Pituus Paino Ødy L L1 kg , , , , , ,4 35

35 Äänenvaimennin EI15 HRF EI15 Äänenvaimennin EI15 P = 300 Ljuddämpare L=300 Sound Absorder HRF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI15 ja E60. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , ,7 36

36 Äänenvaimennin EI15 HRF EI15 Äänenvaimennin EI15, P=600 Ljuddämpare L = 600 Sound Absorser HRF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI15 ja E60.Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv.hz Paino kg , , , , ,

37 Äänenvaimennin EI15 HRF EI15 Äänenvaimennin EI15, P=900 Ljuddämpare L = 900 Sound Absorber HRF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI15 ja E60. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , ,2 38

38 Äänenvaimennin EI15 HRF EI15 Äänenvaimennin EI15 P=1200 Ljuddämpare L = 1200 Sound Absorber HRF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI15 ja E60. Turvaväli E-luokassa on 10 palavaan materiaaliin.tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , ,3 39

39 Äänenvaimennin EI15 HRFB EI15 Äänenvaimennin lisävaimentimella EI15, P=900 Ljuddämpare m Baffel. L = 900 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HRFB-Ød1-L1 Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino Hyväksytty paloluokassa EI15 ja E60. Turvaväli E-luokassa on 10 palavaan materiaaliin.tyyppihyväksyntä nr kg ,5 40

40 Äänenvaimennin EI15 HRFB EI15 Äänenvaimennin lisävaimentimella EI15, P=1200 Ljuddämpare med baffel. L = 1200 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HRFB-Ød1-L1 Hyväksytty paloluokassa EI15 ja E60. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg ,7 41

41 Äänenvaimennin EI30 HTF EI30 Äänenvaimennin EI30, P=300 Ljuddämpare. L = 300 Sound Absorber HTF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , ,9 42

42 Äänenvaimennin EI30 HTF EI30 Äänenvaimennin EI30, P=600 Ljuddämpare. L = 600 Sound Absorber HTF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , ,6 43

43 Äänenvaimennin EI30 HTF EI30 Äänenvaimennin EI30, P=900 Ljuddämpare. L = 900 Sound Absorber HTF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Mahdollisuus puhdistaa. Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , , ,9 44

44 Äänenvaimennin EI30 HTF EI30 Äänenvaimennin EI30, P=1200 Ljuddämpare. L = 1200 Sound Absorber HTF-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , , , , ,2 45

45 Äänenvaimennin EI30 HTFB EI30 Äänenvaimennin lisävaimentimella EI30, P=900 Ljuddämpare med baffel. L = 900 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HTFB-Ød1-L1 Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , ,1 46

46 Äänenvaimennin EI30 HTFB EI30 Äänenvaimennin lisävaimentimella EI30, P=1200 Ljuddämpare med baffel. L = 1200 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HTFB-Ød1-L1 Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv.hz Paino kg , , , , ,6 47

47 Äänenvaimennin EI30 HLF-1 EI30 Äänenvaimennin EI30, P=300 Ljuddämpare. L = 300 Sound Absorber HLF-1-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , ,2 48

48 Pelti HIS HISC Säätöpelti. Luokka 1 Spjäll klass 1 Damper class 1 HIS-Ød1 Sulkupelti. Luokka 4 Spjäll klass 4 Damper class 4 HIS C-Ød1 Ød1 Rak.pituus Paino L1 kg Ød1 Rak.pituus Paino L1 kg , , , , , , , , , , , , , , , , , , , , ,4 49

49 Äänenvaimennin EI30 HLF-1 EI30 Äänenvaimennin EI30, P=600 Ljuddämpare. L = 600 Sound Absorber HLF-1-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , ,5 50

50 Äänenvaimennin EI30 HLF-1 EI30 Äänenvaimennin EI30, P=900 Ljuddämpare. L = 900 Sound Absorber HLF-1-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , ,9 51

51 Äänenvaimennin EI30 HLF-1 EI30 Äänenvaimennin EI30, P=1200 Ljuddämpare. L = 1200 Sound Absorber HLF-1-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , ,2 52

52 Äänenvaimennin EI30 HLFB-1 EI30 Äänenvaimennin EI30, P=900 Ljuddämpare med baffel. L = 900 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HLFB-1-Ød1-L1 Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus desibeleissä, Paino Nom kg ,5 53

53 Äänenvaimennin EI30 HLFB-1 EI30 Äänenvaimennin lisävaimentimella EI30, P=1200 Ljuddämpare med baffel. L = 1200 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HLFB-1-Ød1-L1 Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg ,7 54

54 Äänenvaimennin EI60 HLF-2 EI60 Äänenvaimennin EI60, P=300 Ljuddämpare. L = 300 Sound Absorber HLF-2-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI60 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin.tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , ,9 55

55 Äänenvaimennin EI60 HLF-2 EI60 Äänenvaimennin EI60, P=600 Ljuddämpare. L = 600 Sound Absorber HLF-2-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI60 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , ,6 56

56 Äänenvaimennin EI60 HLF-2 EI60 Äänenvaimennin EI60, P=900 Ljuddämpare. L = 900 Sound Absorber HLF-2-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI60 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , , ,1 57

57 Äänenvaimennin EI60 HLF-2 EI60 Äänenvaimennin EI60, P=1200 Ljuddämpare. L = 1200 Sound Absorber HLF-2-Ød1-L1 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Hyväksytty paloluokassa EI60 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , , , , ,3 58

58 Äänenvaimennin EI60 HLFB-2 EI60 Äänenvaimennin lisävaimentimella EI60, P=900 Ljuddämpare med baffel. L = 900 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HLF-2-Ød1-L1 Hyväksytty paloluokassa EI30 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , ,1 59

59 Äänenvaimennin EI60 HLFB-2 EI60 Äänenvaimennin lisävaimentimella EI60, P=1200 Ljuddämpare med baffel. L = 1200 Sound Absorber Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Hyväksytty ympäristöluokiteltu suojakangas. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HLFB-2-Ød1 Hyväksytty paloluokassa EI60 ja E90. Turvaväli E-luokassa on 10 palavaan materiaaliin. Tyyppihyväksyntä nr Ød1 L1 Ødy Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , ,6 60

60 Suorakulmainen äänenvaimennin HMF Suorakulmainen äänenvaimennin. P=600 Rektangulär ljuddämpare med rund anslutning. L=600 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50/100:stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Sound Absorber HMF-Ød1-L1 Ød1 A B Vaimennus db, keskiarvofrekv. Hz L1 Paino kg , , , , , , ,9 61

61 Suorakulmainen äänenvaimennin HMF Suorakulmainen äänenvaimennin. P=1000 Rektangulär ljuddämpare med rund anslutning. L=1000 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 50/100:stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Sound Absorber HMF-Ød1-L1 Ød1 A B Vaimennus db, keskiarvofrekv. Hz L1 Paino Kg , , , , , , ,7 62

62 Suorakulmainen äänenvaimennin HML Suorakulmainen äänenvaimennin. P=600 Rektangulär ljuddämpare med rund anslutning. L=600 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 30/50 :stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Sound Absorber HML-Ød1-L1 Ød1 A B Vaimennus db, keskiarvofrekv. Hz L1 Paino Kg , , , , , , ,8 63

63 Suorakulmainen äänenvaimennin HML Suorakulmainen äänenvaimennin. P=1000 Rektangulär ljuddämpare med rund anslutning. L=1000 Ulkovaippa sinkittyä teräslevyä. Z275. Korroosioluokka C3. Eriste 30/50 :stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, Sound Absorber HML-Ød1-L1 Ød1 A B Vaimennus db, keskiarvofrekv. Hz L1 Paino Kg , , , , , , , ,4 64

64 Käyrä äänenvaimennin HRFV Käyrä äänenvaimennin Böjd Ljuddämpare Sound Absorber Käytetään pääasiallisesti asennuksissa ahtaissa tiloissa missä ei ole ole tilaa vastaavalle suoralle äänenvaimentimelle. Ulkovaippa sinkittyä teräslevyä Z275. Korroosioluokka C3. Eriste 50 :stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HRFV-ØD1-L1 Ød1 Ødy L1 Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , ,4 65

65 Käyrä äänenvaimennin HTFV Käyrä äänenvaimennin Böjd ljuddämpare Sound Absorber Käytetään pääasiallisesti asennuksissa ahtaissa tiloissa missä ei ole ole tilaa vastaavalle suoralle äänenvaimentimelle. Ulkovaippa sinkittyä teräslevyä Z275. Korroosioluokka C3. Eriste 100:stä kivivillaa. Tilauksesta muita materiaaleja, esim. ruostumaton, alumiini, HTFV-Ød1-L1 Ød1 Ød1 L1 Vaimennus db, keskiarvofrekv. Hz Paino kg , , , , , , , ,4 66

66 Säätöpelti HMD HMDK Säätöpelti Mätdon Testing device for Airflow HMD-Ød1 Säätöpelti -jälkiasennettava Mätdon, sadel Testing device for Airflow HMDK-Ød1 Ød1 Rak.pituus H Paino K-kerroin L1 Kg Ød1 A B H Paino K-kerroin kg ,5 4, ,6 8, ,6 17, , ,8 48, ,1 75, ,4 111, ,3 4, ,3 8, ,3 17, , ,4 48, ,5 75, ,5 111, ,6 177, ,6 299,2 67

67 Kattolaitteet HTH HJH HJHR Ilmastointikatos Takhatt Roof cowl HTH-Ød1 Ulospuhallushajotin Takhuv Deflector hood HJH-Ød1 Ulospuhallushajotin -kanava Takhuv Deflector hood HJHR-ØD1 Ød1 Ødy A B Paino kg Ød1 Ødy H Paino kg ØD1 Ød1 H Paino kg , , , , , , , , , , , , , , , , , , , , , , ,

68 Tuloilmasuutin, Imukartio HTM HNG HNGM Tuloilmasuutin Dysa Air jet collar HTM-Ød1 Imukartio verkolla Trådnätsgaller HNG-Ød1 Imukartio verkolla -osa Trådnätsgaller för detalj HNGM-Ød1 Ød1 Virtau Paine ØD H Paino Ød1 Rak.pituus Ød1 Rak.pituus m3/h Pa g L

69 Tarkastusluukku HRIL Tarkastusluukku Inspektionslucka Inspection hatch HRIL AxB Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja Tarkastusluukku suorakaidekanaville. Eristämätön. Lukitus kierreruuvilla. Pituus A B C D H

70 Tarkastusluukku HRIL-50 Tarkastusluukku. Eristetty 50 Inspektionslucka isolerad 50 Inspection hatch. Insulated 50 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HRIL AxB Tarkastusluukku suorakaidekanaville. Eristetty 50 :llä kivivillalla. Lukitus kierreruuvilla. Pituus A B C D H

71 Tarkastusluukku HRIL-100 Tarkastusluukku. Eristetty 100 Inspektionslucka isolerad 100 Inspection hatch. Insulated 100 Sinkitty teräspelti Z275. Korroosioluokka C3. Valmistetaan tilauksesta myös muista materiaaleista, esim. ruostumaton teräs, alumiini ja HRIL AxB Tarkastusluukku suorakaidekanaville. Eristetty 100 :llä kivivillalla. Lukitus kierreruuvilla. Pituus A B C D H

72 Valuosa HIBS HIBV Valukäyrä naulareunalla Ingjutningsböj med spikkant Bend HIBS-Ød1-Ød2 Valukäyrä venttiilikehyksellä Ingjutningsböj med ventilram Bend HIBV-Ød1-Ød2 Ød1 Pituus Paino L1 Kg Ød1 Pituus Paino L1 Kg , , , ,5 73

73 Valuosa HIGS HIGV Valu T-kappale naulareunalla Grenrör för ingjutning, spikkant Tee HIGS-Ød1-Ød2 Valu T-kappale Grenrör för ingjutning, Tee HIGV-Ød1-Ød2 Ød1 - ØD Pituus Pituus Paino - L1 L2 Kg Ød1 - ØD Pituus Pituus Paino - L1 L2 Kg , , , , , ,7 74
