1 KÄYTTÄJÄN KÄSIKIRJA Snowek hiekoituskauhat S700 / S1000 / S1200 / S1500 / S2000 / S2500 / S3000 Sarjanumerosta 0814XXXX alkaen Itkonniemenkatu Kuopio Finland info@snowek.fi SNOWEK OY, ALL RIGHTS RESERVED

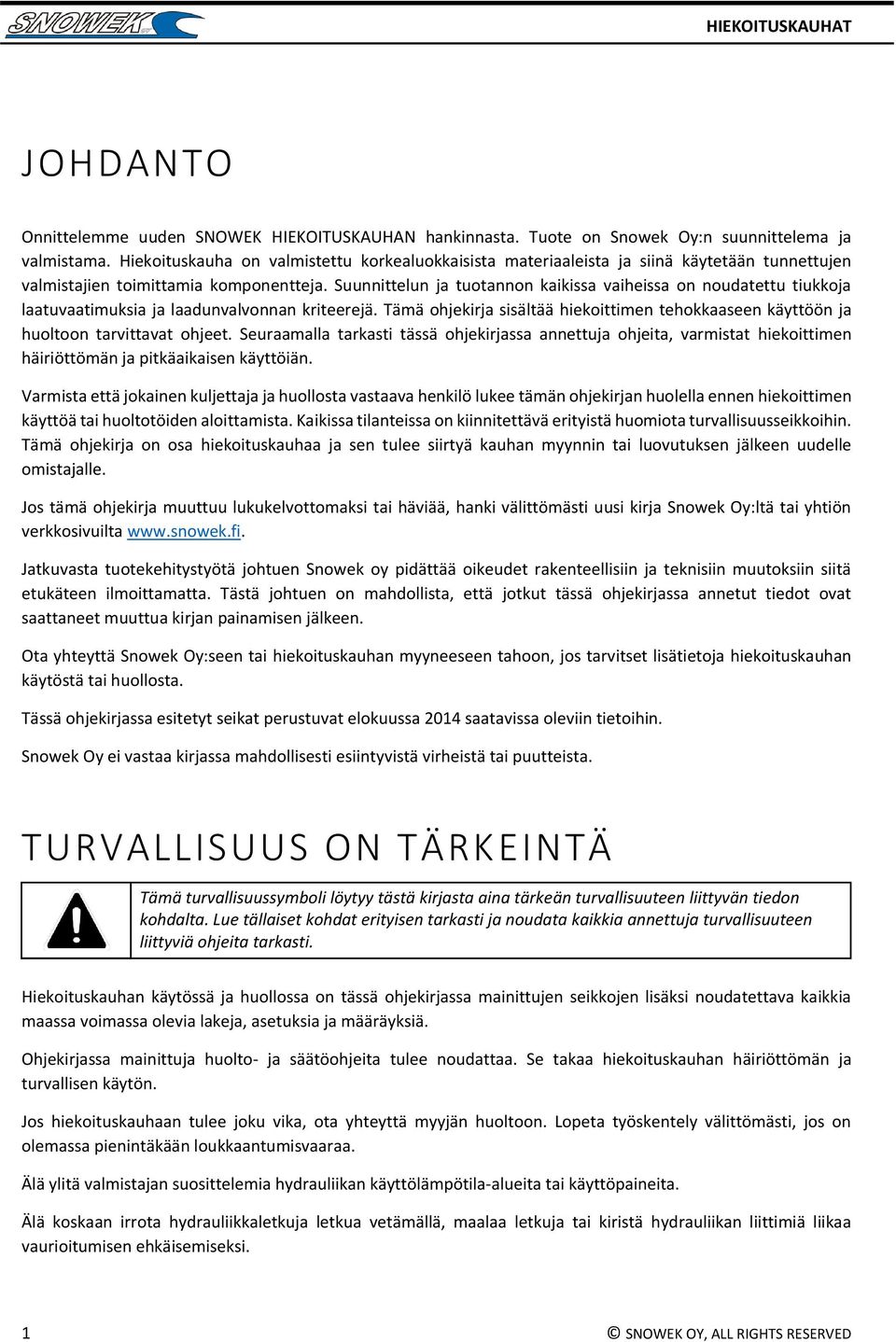

2 JOHDANTO Onnittelemme uuden SNOWEK HIEKOITUSKAUHAN hankinnasta. Tuote on Snowek Oy:n suunnittelema ja valmistama. Hiekoituskauha on valmistettu korkealuokkaisista materiaaleista ja siinä käytetään tunnettujen valmistajien toimittamia komponentteja. Suunnittelun ja tuotannon kaikissa vaiheissa on noudatettu tiukkoja laatuvaatimuksia ja laadunvalvonnan kriteerejä. Tämä ohjekirja sisältää hiekoittimen tehokkaaseen käyttöön ja huoltoon tarvittavat ohjeet. Seuraamalla tarkasti tässä ohjekirjassa annettuja ohjeita, varmistat hiekoittimen häiriöttömän ja pitkäaikaisen käyttöiän. Varmista että jokainen kuljettaja ja huollosta vastaava henkilö lukee tämän ohjekirjan huolella ennen hiekoittimen käyttöä tai huoltotöiden aloittamista. Kaikissa tilanteissa on kiinnitettävä erityistä huomiota turvallisuusseikkoihin. Tämä ohjekirja on osa hiekoituskauhaa ja sen tulee siirtyä kauhan myynnin tai luovutuksen jälkeen uudelle omistajalle. Jos tämä ohjekirja muuttuu lukukelvottomaksi tai häviää, hanki välittömästi uusi kirja Snowek Oy:ltä tai yhtiön verkkosivuilta Jatkuvasta tuotekehitystyötä johtuen Snowek oy pidättää oikeudet rakenteellisiin ja teknisiin muutoksiin siitä etukäteen ilmoittamatta. Tästä johtuen on mahdollista, että jotkut tässä ohjekirjassa annetut tiedot ovat saattaneet muuttua kirjan painamisen jälkeen. Ota yhteyttä Snowek Oy:seen tai hiekoituskauhan myyneeseen tahoon, jos tarvitset lisätietoja hiekoituskauhan käytöstä tai huollosta. Tässä ohjekirjassa esitetyt seikat perustuvat elokuussa 2014 saatavissa oleviin tietoihin. Snowek Oy ei vastaa kirjassa mahdollisesti esiintyvistä virheistä tai puutteista. TURVALLISUUS ON TÄRKEINTÄ Tämä turvallisuussymboli löytyy tästä kirjasta aina tärkeän turvallisuuteen liittyvän tiedon kohdalta. Lue tällaiset kohdat erityisen tarkasti ja noudata kaikkia annettuja turvallisuuteen liittyviä ohjeita tarkasti. Hiekoituskauhan käytössä ja huollossa on tässä ohjekirjassa mainittujen seikkojen lisäksi noudatettava kaikkia maassa voimassa olevia lakeja, asetuksia ja määräyksiä. Ohjekirjassa mainittuja huolto- ja säätöohjeita tulee noudattaa. Se takaa hiekoituskauhan häiriöttömän ja turvallisen käytön. Jos hiekoituskauhaan tulee joku vika, ota yhteyttä myyjän huoltoon. Lopeta työskentely välittömästi, jos on olemassa pienintäkään loukkaantumisvaaraa. Älä ylitä valmistajan suosittelemia hydrauliikan käyttölämpötila-alueita tai käyttöpaineita. Älä koskaan irrota hydrauliikkaletkuja letkua vetämällä, maalaa letkuja tai kiristä hydrauliikan liittimiä liikaa vaurioitumisen ehkäisemiseksi. 1 SNOWEK OY, ALL RIGHTS RESERVED

3 SISÄLLYSLUETTELO 1. VAATIMUKSENMUKAISUUSVAKUUTUS KONEEN KÄYTTÖTARKOITUS TURVALLISUUSOHJEET Yleistä Varoitustarrat TUNNISTETIEDOT JA VARAOSAT Tyyppikilpi Varaosat HIEKOITUSKAUHAT PÄÄOSAT Hiekoituskauha edestä Hiekoituskauha sivusta HIEKOITTIMEN LIITTÄMINEN PERUSKONEESEEN Hiekoittimen kiinnittäminen Hiekoittimen irroittaminen Hiekoittaminen Siirtoajo YLLÄPITO Yleistä Päivittäinen huolto Viikottain tehtävät huollot Hiekoituskauden jälkeen tehtävä huolto TEKNISET TIEDOT Hydrauliikka-kaaviot TAKUUEHDOT SNOWEK OY, ALL RIGHTS RESERVED 2

4 1. VAATIMUKSENMUKAISUUSVAKUUTUS EY-VAATIMUSTENMUKAISUUSVAKUUTUS Valmistaja: Osoite: Snowek Oy Itkonniemenkatu 13, FIN Kuopio Vakuuttaa, että markkinoille tuodut hiekoituskauhamallit S700, S1000, S1200, S1500, S2000, S2500 ja S3000 ovat niihin soveltuvin osin konedirektiivin 2006/42/EY mukaisia Kuopiossa Jaakko Happonen, Pääsuunnittelija 3 SNOWEK OY, ALL RIGHTS RESERVED

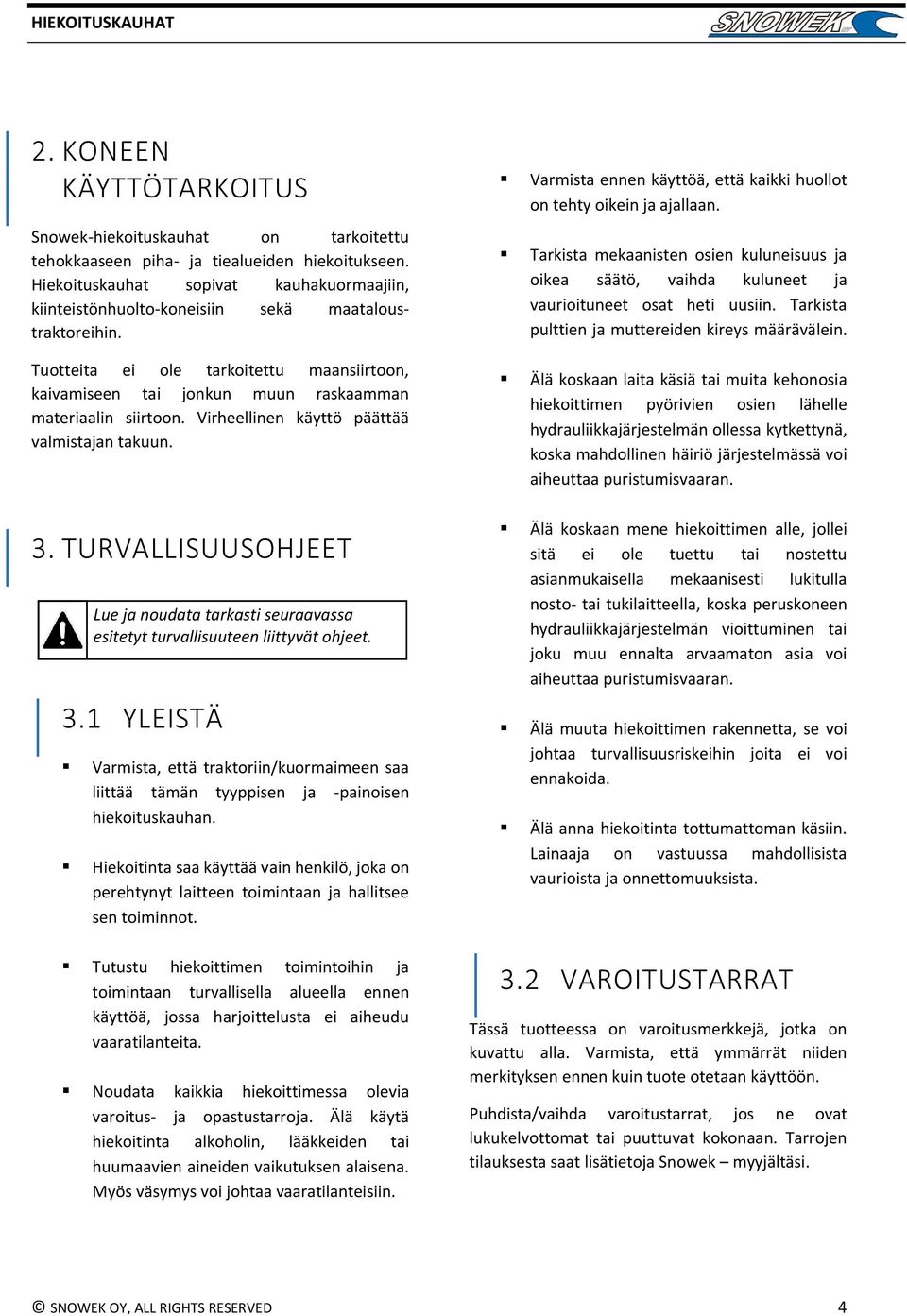

5 2. KONEEN KÄYTTÖTARKOITUS Snowek-hiekoituskauhat on tarkoitettu tehokkaaseen piha- ja tiealueiden hiekoitukseen. Hiekoituskauhat sopivat kauhakuormaajiin, kiinteistönhuolto-koneisiin sekä maataloustraktoreihin. Tuotteita ei ole tarkoitettu maansiirtoon, kaivamiseen tai jonkun muun raskaamman materiaalin siirtoon. Virheellinen käyttö päättää valmistajan takuun. 3. TURVALLISUUSOHJEET Lue ja noudata tarkasti seuraavassa esitetyt turvallisuuteen liittyvät ohjeet. 3.1 YLEISTÄ Varmista, että traktoriin/kuormaimeen saa liittää tämän tyyppisen ja -painoisen hiekoituskauhan. Hiekoitinta saa käyttää vain henkilö, joka on perehtynyt laitteen toimintaan ja hallitsee sen toiminnot. Tutustu hiekoittimen toimintoihin ja toimintaan turvallisella alueella ennen käyttöä, jossa harjoittelusta ei aiheudu vaaratilanteita. Noudata kaikkia hiekoittimessa olevia varoitus- ja opastustarroja. Älä käytä hiekoitinta alkoholin, lääkkeiden tai huumaavien aineiden vaikutuksen alaisena. Myös väsymys voi johtaa vaaratilanteisiin. Varmista ennen käyttöä, että kaikki huollot on tehty oikein ja ajallaan. Tarkista mekaanisten osien kuluneisuus ja oikea säätö, vaihda kuluneet ja vaurioituneet osat heti uusiin. Tarkista pulttien ja muttereiden kireys määrävälein. Älä koskaan laita käsiä tai muita kehonosia hiekoittimen pyörivien osien lähelle hydrauliikkajärjestelmän ollessa kytkettynä, koska mahdollinen häiriö järjestelmässä voi aiheuttaa puristumisvaaran. Älä koskaan mene hiekoittimen alle, jollei sitä ei ole tuettu tai nostettu asianmukaisella mekaanisesti lukitulla nosto- tai tukilaitteella, koska peruskoneen hydrauliikkajärjestelmän vioittuminen tai joku muu ennalta arvaamaton asia voi aiheuttaa puristumisvaaran. Älä muuta hiekoittimen rakennetta, se voi johtaa turvallisuusriskeihin joita ei voi ennakoida. Älä anna hiekoitinta tottumattoman käsiin. Lainaaja on vastuussa mahdollisista vaurioista ja onnettomuuksista. 3.2 VAROITUSTARRAT Tässä tuotteessa on varoitusmerkkejä, jotka on kuvattu alla. Varmista, että ymmärrät niiden merkityksen ennen kuin tuote otetaan käyttöön. Puhdista/vaihda varoitustarrat, jos ne ovat lukukelvottomat tai puuttuvat kokonaan. Tarrojen tilauksesta saat lisätietoja Snowek myyjältäsi. SNOWEK OY, ALL RIGHTS RESERVED 4

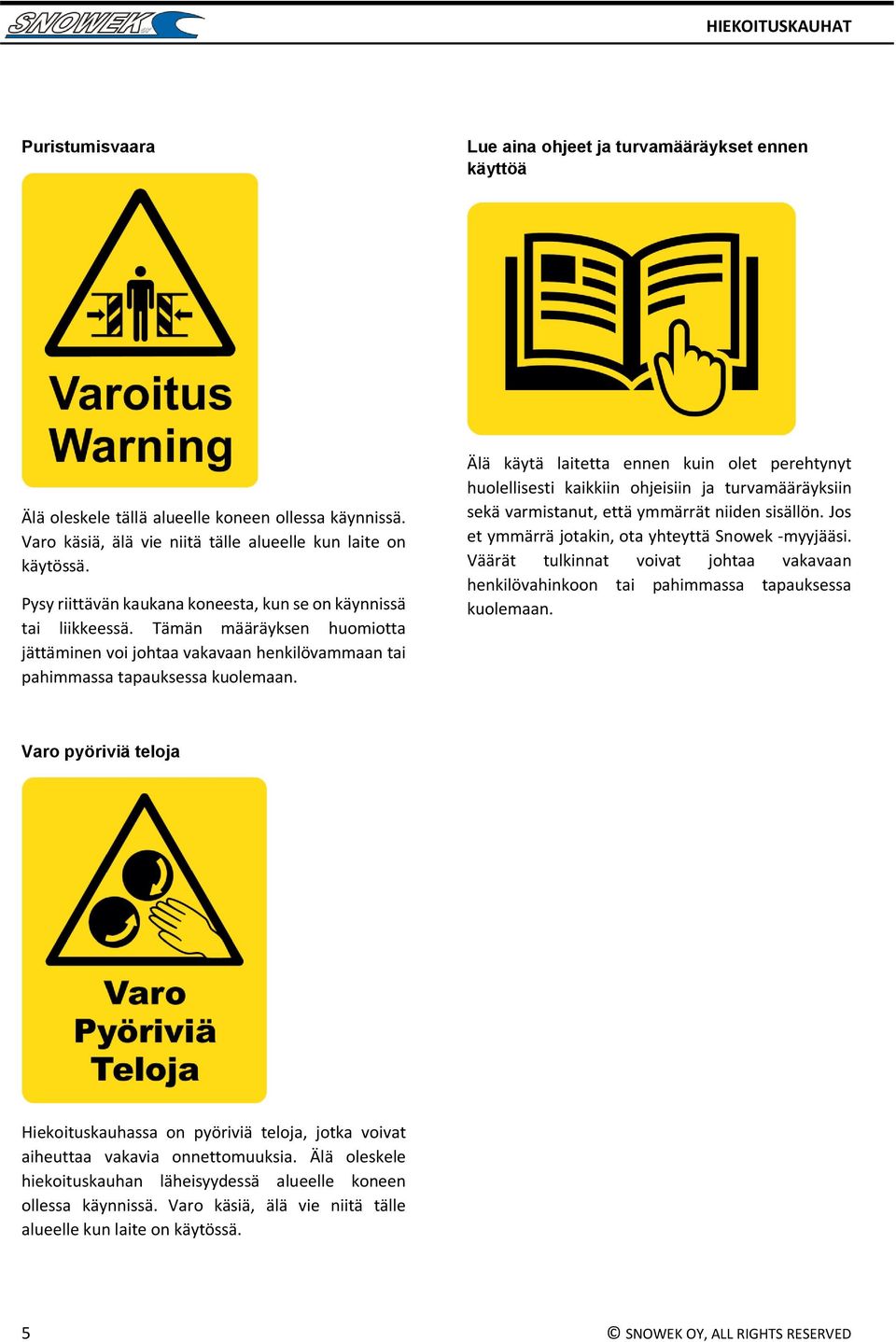

6 Puristumisvaara Lue aina ohjeet ja turvamääräykset ennen käyttöä Älä oleskele tällä alueelle koneen ollessa käynnissä. Varo käsiä, älä vie niitä tälle alueelle kun laite on käytössä. Pysy riittävän kaukana koneesta, kun se on käynnissä tai liikkeessä. Tämän määräyksen huomiotta jättäminen voi johtaa vakavaan henkilövammaan tai pahimmassa tapauksessa kuolemaan. Älä käytä laitetta ennen kuin olet perehtynyt huolellisesti kaikkiin ohjeisiin ja turvamääräyksiin sekä varmistanut, että ymmärrät niiden sisällön. Jos et ymmärrä jotakin, ota yhteyttä Snowek -myyjääsi. Väärät tulkinnat voivat johtaa vakavaan henkilövahinkoon tai pahimmassa tapauksessa kuolemaan. Varo pyöriviä teloja Hiekoituskauhassa on pyöriviä teloja, jotka voivat aiheuttaa vakavia onnettomuuksia. Älä oleskele hiekoituskauhan läheisyydessä alueelle koneen ollessa käynnissä. Varo käsiä, älä vie niitä tälle alueelle kun laite on käytössä. 5 SNOWEK OY, ALL RIGHTS RESERVED

7 4. TUNNISTETIEDOT JA VARAOSAT 4.1 TYYPPIKILPI Hiekoituskauhojen tyyppikilpi sijaitsee kauhan takaosassa. Kuva 1 Tyyppikilvessä on seuraavat tiedot: Malli (Model) Sarjanumero (Serial No.) Paino (Weight) 4.2 VARAOSAT Käytä ainoastaan alkuperäisiä varaosia huoltojen ja korjauksien yhteydessä, se varmistaa että hiekoitin pysyy alkuperäisessä kunnossa. Ilmoita aina kauhan tyyppi ja valmistusnumero varaosia tilattaessa. Kirjaa työlaitteen malli ja valmistenumero alla olevaan tilaan. Tyyppi Valmistenumero Varmista hiekoittimen rakenteellinen turvallisuus ja toimivuus, käytä ainoastaan alkuperäisiä varaosia. SNOWEK OY, ALL RIGHTS RESERVED 6

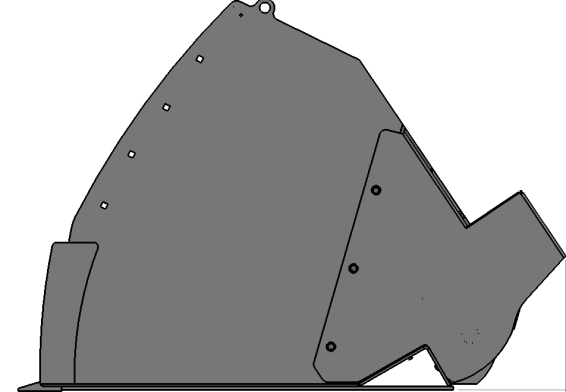

8 5 HIEKOITUSKAUHAT PÄÄOSAT 5.1 HIEKOITUSKAUHA EDESTÄ 1) Hiekoitustela 2) Murskausakseli 3) Suojaverkko 4) Pultattavan sovitteen reiät (Malleissa S ) 5) Hiekoitustelan kumit ja kumin kiinnikkeet Kuva HIEKOITUSKAUHA SIVUSTA ) Huulilevy 7) Lisälaitojen pulttireiät 8) Nostokorvake 9) Laakerien ja ketjun suojapelti 10) Rasvattavat kohteet Kuva 3 7 SNOWEK OY, ALL RIGHTS RESERVED

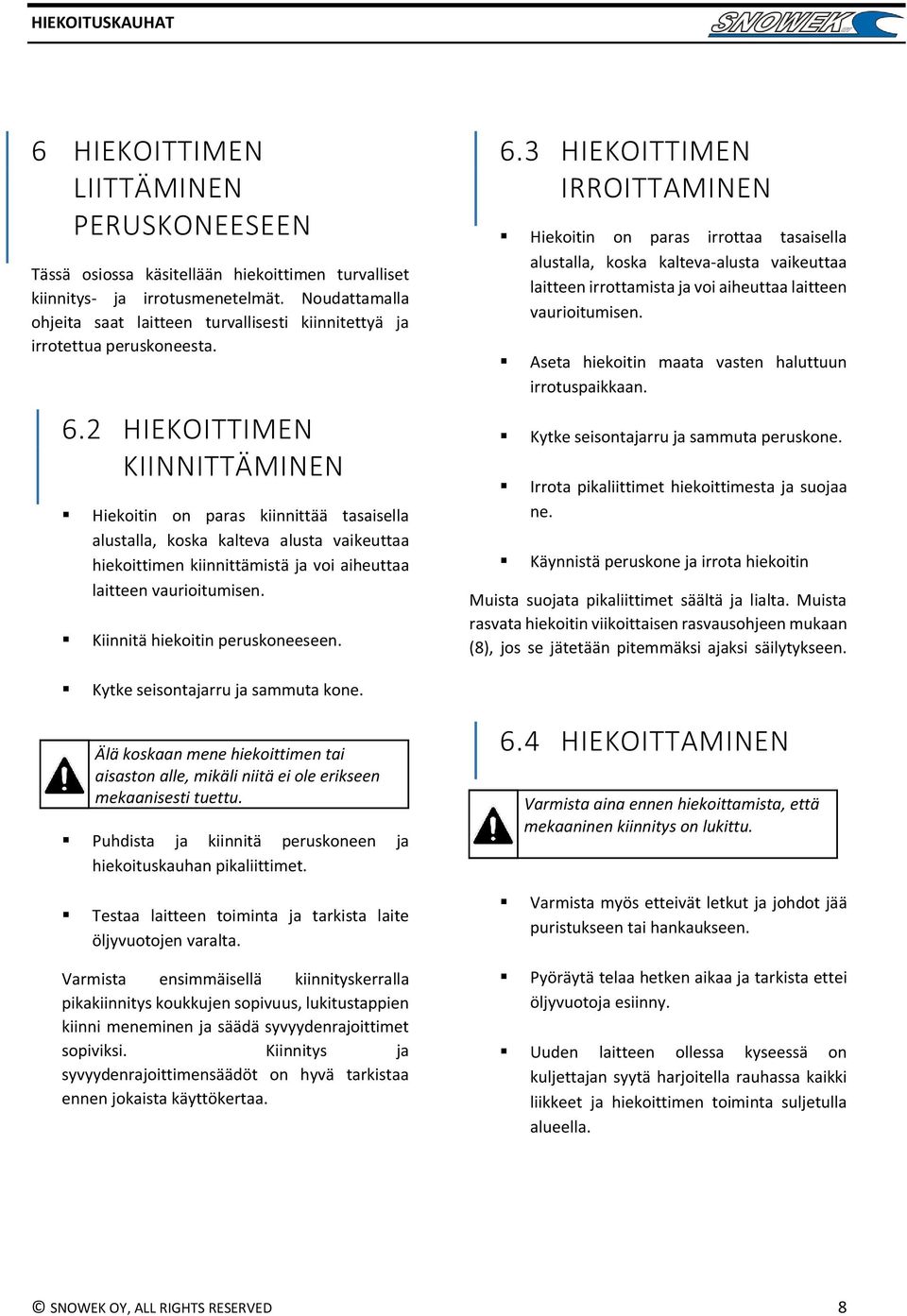

9 6 HIEKOITTIMEN LIITTÄMINEN PERUSKONEESEEN Tässä osiossa käsitellään hiekoittimen turvalliset kiinnitys- ja irrotusmenetelmät. Noudattamalla ohjeita saat laitteen turvallisesti kiinnitettyä ja irrotettua peruskoneesta. 6.2 HIEKOITTIMEN KIINNITTÄMINEN Hiekoitin on paras kiinnittää tasaisella alustalla, koska kalteva alusta vaikeuttaa hiekoittimen kiinnittämistä ja voi aiheuttaa laitteen vaurioitumisen. Kiinnitä hiekoitin peruskoneeseen. 6.3 HIEKOITTIMEN IRROITTAMINEN Hiekoitin on paras irrottaa tasaisella alustalla, koska kalteva-alusta vaikeuttaa laitteen irrottamista ja voi aiheuttaa laitteen vaurioitumisen. Aseta hiekoitin maata vasten haluttuun irrotuspaikkaan. Kytke seisontajarru ja sammuta peruskone. Irrota pikaliittimet hiekoittimesta ja suojaa ne. Käynnistä peruskone ja irrota hiekoitin Muista suojata pikaliittimet säältä ja lialta. Muista rasvata hiekoitin viikoittaisen rasvausohjeen mukaan (8), jos se jätetään pitemmäksi ajaksi säilytykseen. Kytke seisontajarru ja sammuta kone. Älä koskaan mene hiekoittimen tai aisaston alle, mikäli niitä ei ole erikseen mekaanisesti tuettu. Puhdista ja kiinnitä peruskoneen ja hiekoituskauhan pikaliittimet. Testaa laitteen toiminta ja tarkista laite öljyvuotojen varalta. Varmista ensimmäisellä kiinnityskerralla pikakiinnitys koukkujen sopivuus, lukitustappien kiinni meneminen ja säädä syvyydenrajoittimet sopiviksi. Kiinnitys ja syvyydenrajoittimensäädöt on hyvä tarkistaa ennen jokaista käyttökertaa. 6.4 HIEKOITTAMINEN Varmista aina ennen hiekoittamista, että mekaaninen kiinnitys on lukittu. Varmista myös etteivät letkut ja johdot jää puristukseen tai hankaukseen. Pyöräytä telaa hetken aikaa ja tarkista ettei öljyvuotoja esiinny. Uuden laitteen ollessa kyseessä on kuljettajan syytä harjoitella rauhassa kaikki liikkeet ja hiekoittimen toiminta suljetulla alueella. SNOWEK OY, ALL RIGHTS RESERVED 8

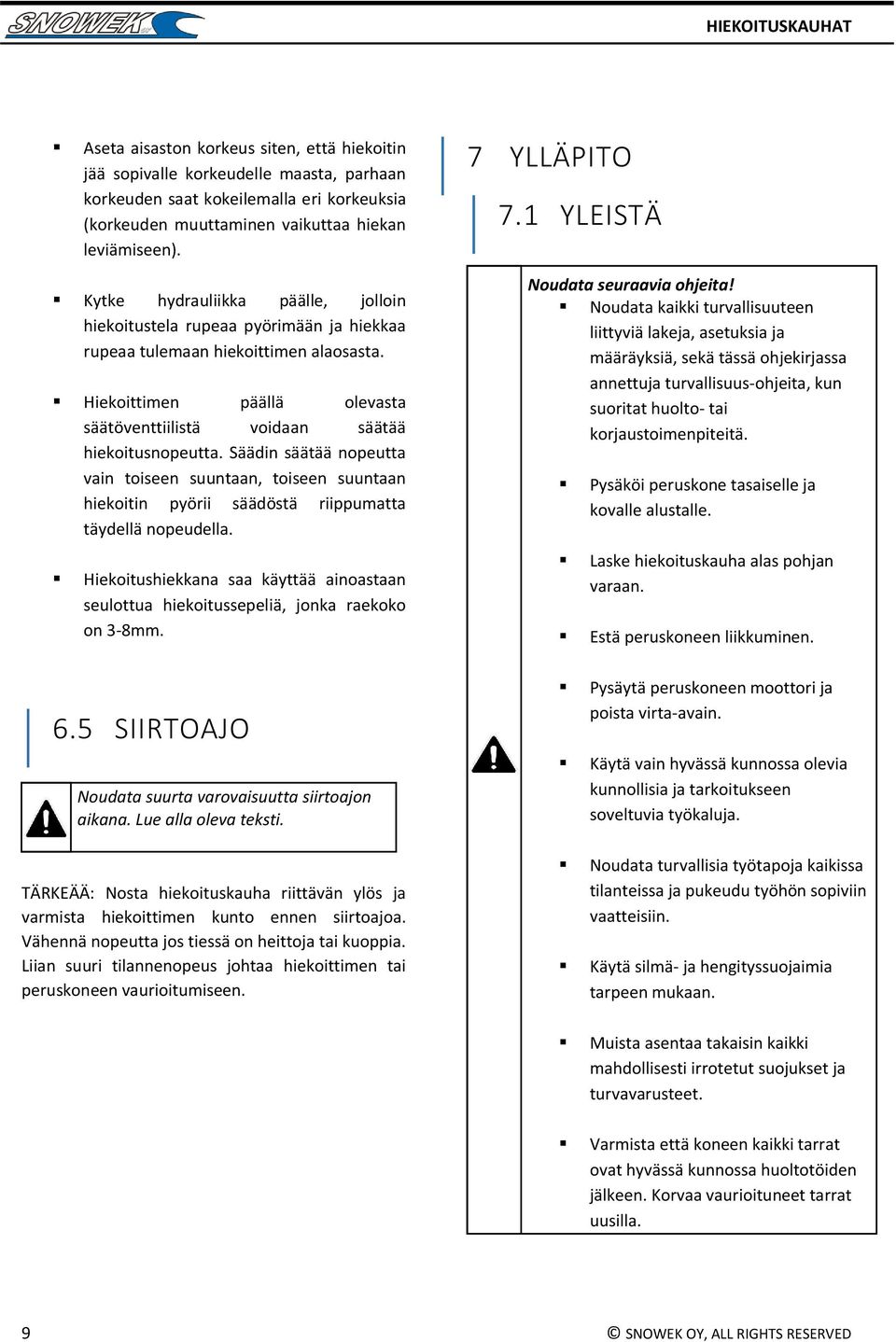

10 Aseta aisaston korkeus siten, että hiekoitin jää sopivalle korkeudelle maasta, parhaan korkeuden saat kokeilemalla eri korkeuksia (korkeuden muuttaminen vaikuttaa hiekan leviämiseen). Kytke hydrauliikka päälle, jolloin hiekoitustela rupeaa pyörimään ja hiekkaa rupeaa tulemaan hiekoittimen alaosasta. Hiekoittimen päällä olevasta säätöventtiilistä voidaan säätää hiekoitusnopeutta. Säädin säätää nopeutta vain toiseen suuntaan, toiseen suuntaan hiekoitin pyörii säädöstä riippumatta täydellä nopeudella. Hiekoitushiekkana saa käyttää ainoastaan seulottua hiekoitussepeliä, jonka raekoko on 3-8mm. 6.5 SIIRTOAJO Noudata suurta varovaisuutta siirtoajon aikana. Lue alla oleva teksti. TÄRKEÄÄ: Nosta hiekoituskauha riittävän ylös ja varmista hiekoittimen kunto ennen siirtoajoa. Vähennä nopeutta jos tiessä on heittoja tai kuoppia. Liian suuri tilannenopeus johtaa hiekoittimen tai peruskoneen vaurioitumiseen. 7 YLLÄPITO 7.1 YLEISTÄ Noudata seuraavia ohjeita! Noudata kaikki turvallisuuteen liittyviä lakeja, asetuksia ja määräyksiä, sekä tässä ohjekirjassa annettuja turvallisuus-ohjeita, kun suoritat huolto- tai korjaustoimenpiteitä. Pysäköi peruskone tasaiselle ja kovalle alustalle. Laske hiekoituskauha alas pohjan varaan. Estä peruskoneen liikkuminen. Pysäytä peruskoneen moottori ja poista virta-avain. Käytä vain hyvässä kunnossa olevia kunnollisia ja tarkoitukseen soveltuvia työkaluja. Noudata turvallisia työtapoja kaikissa tilanteissa ja pukeudu työhön sopiviin vaatteisiin. Käytä silmä- ja hengityssuojaimia tarpeen mukaan. Muista asentaa takaisin kaikki mahdollisesti irrotetut suojukset ja turvavarusteet. Varmista että koneen kaikki tarrat ovat hyvässä kunnossa huoltotöiden jälkeen. Korvaa vaurioituneet tarrat uusilla. 9 SNOWEK OY, ALL RIGHTS RESERVED

11 7.2 PÄIVITTÄINEN HUOLTO Päivittäisiin huoltotoimenpiteisiin kuuluvat seuraavat tarkastukset: Tarkista hiekoituskumien kunto Tarkista ettei hydrauliikassa esiinny vuotoja ja letkut ovat kunnossa Tarkista hiekoittimen mekaaninen kunto yleisesti 7.3 VIIKOTTAIN TEHTÄVÄT HUOLLOT Päivittäisen huoltojen lisäksi suorita seuraavat toimenpiteet. Tarkista sovitteen kiinnityspulttien kireys ja kiristä tarvittaessa Rasvaa kaikki rasvauskohteet kuvan 2 mukaan. Suositeltava rasvalaatu on Neste OH GREASE tai vastaava voitelurasva. Tarkista ketjun kireys ja säädä tarvittaessa Hiekoituskauhoissa rasvauskohteet jakautuvat seuraavasti (kuva 4): Laakerien rasvaus 4 nippaa (nro.1) (Kaksi nippaa kauhan molemmin puolin) Kuva HIEKOITUSKAUDEN JÄLKEEN TEHTÄVÄ HUOLTO Suosittelemme tekemään hiekoituskauden jälkeen vähintään kohtien 7.2 ja 7.3 toimenpiteet. Lisäksi suosittelemme suorittamaan huoltomaalauksen, mikäli hiekoittimen maalipinta on pahoin kulunut. Huolto suositellaan tehtäväksi kauden päätteeksi. Hiekoittimissa käytettävä harmaa värikoodi on RAL7043 ja sinisten osien värikoodi on RAL5015. Isompaan maalaukseen suositellaan 2 komponenttista ruosteenestopigmentoitua maalia esim. Tikkurila Temadur SC80 tai Teknoksen Teknodur Combi Muista puhdistaa maalattava pinta rasvanpoistoaineella ennen maalausta. Ketju voidaan rasvata ketjurasvalla. SNOWEK OY, ALL RIGHTS RESERVED 10

12 8 TEKNISET TIEDOT 8.1 HYDRAULIIKKA- KAAVIOT Kaikissa hiekoittimissa hydrauliikkakaavio on samanlainen peruskoneesta tai hiekoittimen koosta riippumatta (kuva 5). Kuva 5 11 SNOWEK OY, ALL RIGHTS RESERVED

13 9 TAKUUEHDOT SNOWEK OY:N YLEISET TAKUUEHDOT 1. Takuun kattavuus Toimittaja antaa toimittamilleen uusille laitteille näiden takuuehtojen mukaisen takuun, joka koskee materiaali- ja valmistusvirheitä. Takuu ei kuitenkaan koske kohdassa 8 erikseen mainittuja asioita. 2. Takuun alkaminen Takuuaika alkaa laitteen hyväksytystä toimituspäivästä. Laitteen toimitus katsotaan tapahtuneeksi, kun asennus on hyväksytysti suoritettu tai asiakas on ottanut kyseisen laitteen tuotantokäyttöön. Laite katsotaan otetuksi käyttöön, kun Toimittaja on sopimuksen mukaisesti toimittanut laitteen asiakkaalle. Mikäli erillisestä hyväksymistestistä ei ole sovittu, asiakkaan tulee suorittaan laitteen vastaanottotarkastus seitsemän (7) päivän kuluessa siitä, kun Toimittaja on sopimuksen mukaisesti toimittanut laitteen asiakkaalle. Asiakkaan on viivytyksettä kirjallisesti ilmoitettava Toimittajalle toimituksessa havaitsemistaan virheistä tai puutteista. 3. Takuuajan kesto Takuuaika on valmistajan ilmoittama takuuaika eli yksi (1) vuosi, ellei erikseen ole toisin ilmoitettu. Poikkeavat takuuajat ja -ehdot tulee merkitä kauppasopimukseen ollakseen päteviä. Toimittaja ja Asiakas sopivat tarvittaessa erikseen takuusta korjaustyölle ja siinä käytetyille varaosille. 4. Takuuseen sisältyvä työ Takuun perusteella suoritetaan veloituksetta takuun aikana todetun ja sen piiriin kuuluvan vian korjaus normaalina työaikana Toimittajan huoltokorjaamossa, Toimittajan valtuuttamassa huoltoliikkeessä tai muussa Toimittajan osoittamassa paikassa. 5. Takuukorjauksen toimitusehto sovittu, on se vapaasti Toimittajan tai valtuutetun huoltoliikkeen varastossa ilman kuljetuspakkausta. Jos korjaus on sovittu suoritettavaksi muualla kuin Toimittajan tai valtuutetun huoltoliikkeen huoltokorjaamossa, veloitetaan kaikki takuuseen kuulumattomat kustannukset, kuten matka- ja odotustunnit, päivärahat, matkakulut sekä laitteen irrotus ja uudelleenasennustyöstä aiheutuneet kulut, Toimittajan voimassa olevan huolto- ja korjaustöiden veloitushinnaston mukaan Takuun perusteella vaihdetut alkuperäiset osat jäävät Toimittajan omaisuudeksi. 6. Takuukorjauksen edellytykset Takuukorjauksen edellytyksenä on, että a. vaurio on tapahtunut normaaliksi katsottavissa käyttöolosuhteissa, b. valmistajan ja Toimittajan antamia asennus-, käyttö- ja huolto-ohjeita on noudatettu, c. laitetta huollettaessa tai korjattaessa on käytetty alkuperäisvaraosia ja -tarvikkeita, d. takuukorjausvaatimuksen esittää laitteen tilaaja tai tämän edustaja, e. tilaaja tai tämän edustaja toimittaa laitteen huoltokorjaamoon viipymättä vian tultua todetuksi ja vastaa laitteen kunnosta siihen saakka, kun se on luovutettu korjattavaksi. Luovutettaessa tulee antaa selvitys, josta ilmenee toimituspäivä, tilausviitteet, vian yksilöinti sekä kuvaus laitteen käyttöolosuhteista. Mikäli todetaan, ettei asiakkaan ilmoittama vika tai virhe kuuluu takuun piiriin, Toimittajalla on oikeus veloittaa vian tai virheen etsimisestä ja paikallistamisesta voimassa olevan hinnastonsa mukaisesti. Toimittaja ja Asiakas sopivat erikseen takuukorjauksen toimitusehdosta. Mikäli tästä ei ole SNOWEK OY, ALL RIGHTS RESERVED 12

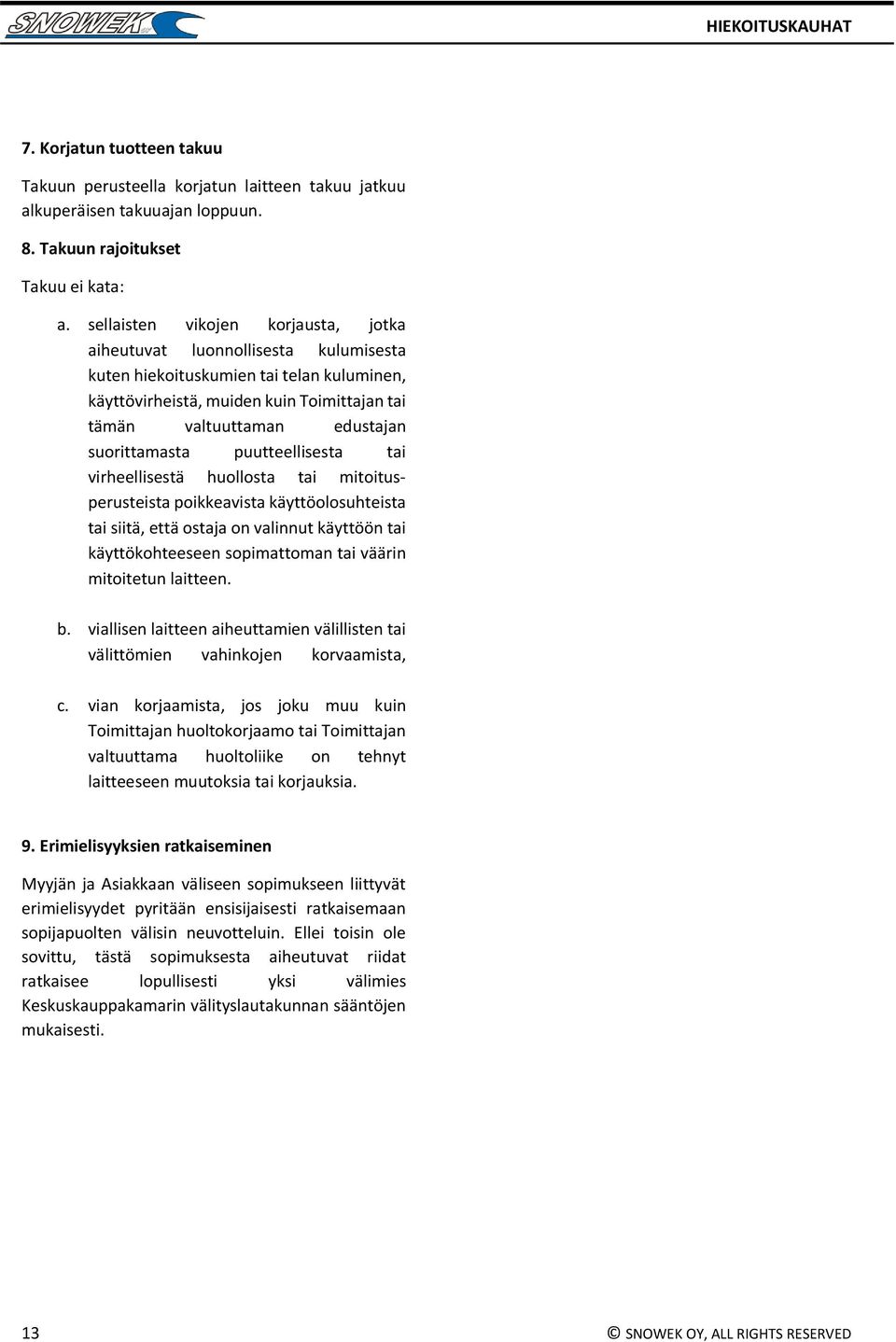

14 7. Korjatun tuotteen takuu Takuun perusteella korjatun laitteen takuu jatkuu alkuperäisen takuuajan loppuun. 8. Takuun rajoitukset Takuu ei kata: a. sellaisten vikojen korjausta, jotka aiheutuvat luonnollisesta kulumisesta kuten hiekoituskumien tai telan kuluminen, käyttövirheistä, muiden kuin Toimittajan tai tämän valtuuttaman edustajan suorittamasta puutteellisesta tai virheellisestä huollosta tai mitoitusperusteista poikkeavista käyttöolosuhteista tai siitä, että ostaja on valinnut käyttöön tai käyttökohteeseen sopimattoman tai väärin mitoitetun laitteen. b. viallisen laitteen aiheuttamien välillisten tai välittömien vahinkojen korvaamista, c. vian korjaamista, jos joku muu kuin Toimittajan huoltokorjaamo tai Toimittajan valtuuttama huoltoliike on tehnyt laitteeseen muutoksia tai korjauksia. 9. Erimielisyyksien ratkaiseminen Myyjän ja Asiakkaan väliseen sopimukseen liittyvät erimielisyydet pyritään ensisijaisesti ratkaisemaan sopijapuolten välisin neuvotteluin. Ellei toisin ole sovittu, tästä sopimuksesta aiheutuvat riidat ratkaisee lopullisesti yksi välimies Keskuskauppakamarin välityslautakunnan sääntöjen mukaisesti. 13 SNOWEK OY, ALL RIGHTS RESERVED

15 SNOWEK OY, ALL RIGHTS RESERVED 14

16 Tuotteen sarjanumero Valmistuspäivä 15 SNOWEK OY, ALL RIGHTS RESERVED
