Ilmanpitävyyden mittausraportti
|
|
|
- Raili Auvinen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 1 Ilmanpitävyyden mittausraportti Drumsö lågstadieskola Tallbergin puistotie 12 Laatija: Suunnittelutoimisto Dimensio Oy
2 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 2 Sisällysluettelo 1 Rakennuksen ilmanpitävyysmittaus Mittauskohteen tiedot Mittauksen yleistiedot Mittausten rajaus Mittausajankohtien olosuhteet Suoritetut mittaukset 5 2 Mittausten tulokset 6 3 Lisätietoja rakennuksen ilmanpitävyydestä Suunnittelutoimisto Dimensio Oy Tietoja ilmanpitävyydestä ja sen vaikutuksista 9 Liitteet Liite 1: Todistus rakennuksen vaipan ilmanpitävyydestä 1 sivu Liite 2: Tekninen mittausraportti, laajennusosa vuodelta sivua Liite 3: Tekninen mittausraportti, rak.osat vuosilta 1923 ja sivua Liite 4: Ilmanvuotokohtien kuvaluettelo, tutkimusalue 1 52 sivua Liite 5: Ilmanvuotokohtien kuvaluettelo, tutkimusalue sivua Liite 6: Ilmanvuotokohtien kuvaluettelo, tutkimusalue sivua Liite 7: Ilmanvuotokohtien kuvaluettelo, tutkimusalue sivua Liite 8: Ilmanvuotokohtien kuvaluettelo, tutkimusalue sivua Liite 9: Ilmanvuotokohtien kuvaluettelo, tutkimusalue sivua
3 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 3 1 Rakennuksen ilmanpitävyysmittaus 1.1 Mittauskohteen tiedot Mittauskohteen osoite: Drumsö lågstadieskola, Tallbergin puistotie 12, Talotyyppi: Koulurakennus Koulurakennus koostuu kolmesta eri aikana rakennetusta siivestä - alkuperäinen rakennusosa vuodelta pihanpuoleinen laajennussiipi vuodelta länsipuoleinen laajennussiipi vuodelta 1985 Rakennuksen päärakenteet: Ulkoseinä: Tiilirakenteiset ulkoseinät Yläpohja: Betonirakenteinen yläpohja (rak.osat vuosilta 1923 ja 1949) Puurakenteinen yläpohja höyrynsulkumuovilla (rak.osa vuodelta 1985) Alapohja: Betonirakenteinen alapohja 1.2 Mittausten yleistiedot Mittauksen laajuus: Rakennuksen ilmanvuotolukumittaus tehtiin kahdella erillismittauksella. Toisella mittauksella määritettiin vuonna 1985 rakennetun rakennusosan ilmanvuotoluvut ja toisella alkuperäisosan (vuodelta 1923) ja pihanpuoleisen laajennussiiven ilmanvuotoluvut. Suoritusajanjakso: Ilmanpitävyysmittauksen lisäksi kohteen rakenteita tutkittiin ilmanvuotokohtien paikallistamiseksi. Mittausten tilaaja: Tutkimuksen suorittaja: Mittauslaitteet: IdeaStructura Ari Pesonen Kutomotie 16 C Helsinki Suunnittelutoimisto Dimensio Oy, Sentnerikuja 3, Helsinki - Ingo Achilles, arkkitehti, DI, VTT-sertifioitu rakennusten tiiviydenmittaaja (Sertifikaatin nro: VTT-C ), gsm , faksi , ingo.achilles@dimensio.org - Minneapolis Blower Door -paine-erolaitteet - Thermoanemometri Airflow TA 7 - Lämpökamera Flir B 250
4 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 4 Mittausten aikaiset toimenpiteet: Mittausta varten tiivistettiin mittauskohteen ilmanvaihtojärjestelmät. Ennen mittausta varmistettiin, että kaikki ulkovaipassa olevat ikkunat ja ovet ovat suljettuja ja viemäreissä on vettä. 1.3 Mittausten rajaus A) Rakennuksen ilmanvuotolukumittaus suoritettiin kahdessa vaiheessa: a) Länsipuoleinen laajennussiipi: Mittausalueen ilmatilavuus: m 3 Mittausalueen vaipan pinta-ala: m 2 b) Alkuperäisosan ja pihanpuoleinen laajennusosa: Mittausalueen ilmatilavuus: m 3 Mittausalueen vaipan pinta-ala: m 2 Mittausalueiden sisäilmatilavuudet ja vaipan pinta-alat laskettiin piirustuksista. B) Koko rakennuksen ilmanvuotolukujen määrittämiseksi käytettiin jo aikaisemmassa mittauksessa laskettuja laajuustietoja: Kohteen ilmatilavuus: VA = m 3 Kohteen vaipan pinta-ala: AA = m Mittausajankohdan olosuhteet - llmanvuotokohtien paikallistamisessa ( ): Ulkolämpötila: 1-3 C Sisälämpötila: C - Ilmanvuotolukumittauksissa ( ): Ulkolämpötila: 2 C Sisälämpötila: 21 C Tuuli: 5 m/s etelästä Ilmanpaine: 997 hpa
5 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti Suoritetut mittaukset Mittaukset tehtiin Euroopan standardin EN B-menetelmän mukaisesti. B-menetelmä soveltuu silloin, kun tarkistetaan rakennuksen vaipan ilmanpitävyyttä. Rakennuksen ilmanpitävyys tarkastettiin mittaamalla ilmanvuotoluvut kahdessa vaiheessa. Ensimmäinen mittaus suoritettiin länsipuoleisessa laajennusosassa ja toinen mittaus alkuperäisessä ja vuonna 1949 rakennetussa laajennusosassa. Mittaukset tehtiin molemmissa tapauksissa ali- ja ylipainemittauksella. Rakennuksen ilmanvuotolukumittausten lisäksi rakennuksen rakenteita tutkittiin ilmanvuotokohtien paikallistamiseksi lämpökameralla ja thermoanemometrillä. Ilmanvuototutkimusta varten määritettiin kuusi eri tutkimusaluetta: Tutkimusalue 1: Kaikkien kolmen rakennusosan pohjakerrokset Tutkimusalue 2.1: Länsipuoleisen laajennusosan toisessa kerroksessa olevat tilat Tutkimusalue 2.2: Länsipuoleisen laajennusosan toisessa kerroksessa olevat tilat Tutkimusalue 2.3: Alkuperäisosan toisessa kerroksessa olevat tilat Tutkimusalue 2.4: Pihanpuoleisen laajennusosan toisessa kerroksessa oleva tila 063 Tutkimusalue 2.5: Alkuperäisosan kolmannessa kerroksessa olevat tilat Tutkimusalueet on rajattu liitteiden 4-9 lopussa olevissa pohjapiirustuksissa. Tutkimusalueiden vaipparakenteiden tarkastusta varten tiloihin luotiin 50 Pa:n alipaine.
6 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 6 2 Mittausten tulokset Kun mitattiin rakennuksen ilmanvuotoluvut, saatiin seuraavat tulokset: A) Rakennusosien ilmanvuotoluvut: a) Länsipuoleinen laajennussiipi: Alipainemittauksen ilmanvuotoluvut: n50 = 2,6 1/h q50 = 5,0 m 3 /m 2 h Ylipainemittauksen ilmanvuotoluvut: n50 = 2,6 1/h q50 = 5,0 m 3 /m 2 h Ali- ja ylipainemittauksen keskiarvot: n50 = 2,6 1/h q50 = 5,0 m 3 /m 2 h b) Alkuperäisosa ja pihanpuoleinen laajennusosa: Alipainemittauksen ilmanvuotoluvut: n50 = 1,6 1/h q50 = 4,1 m 3 /m 2 h Ylipainemittauksen ilmanvuotoluvut: n50 = 1,8 1/h q50 = 4,5 m 3 /m 2 h Ali- ja ylipainemittauksen keskiarvot: n50 = 1,7 1/h q50 = 4,3 m 3 /m 2 h Mittauspöytäkirjat ovat liitteissä 2 ja 3. B) Koko rakennuksen ilmanvuotoluku: Koko rakennuksen ilmanvuotoluku määritetään laskennallisesti rakennusosakohtaisista mittaustuloksista. Tämä onnistuu kuitenkin vain sillä oletuksella, että rakennusosien väliset rakenteet ovat täysin ilmanpitävä. Laskelmassa käytettiin 1.3-kohdan mukaisia tilavuus- ja vaipan pinta-alatietoja ja yksittäismittausten yhteenlaskettua vuotoilman suuruutta. Tuloksina saatiin seuraavat ilmanvuotoluvut: Ilmanvuotolukujen keskiarvot: n50 = 2,0 1/h, q50 = 4,6 m 3 /m 2 h Tämä tarkoittaa, että rakennuksen ilma vaihtuu vuotokohtien kautta 2,0 kertaa tunnissa 50 Pa paine-erolla. Ilmanvuotolukujen arvioidaan olevan rakennusajankohdalle tyypillisiä. Vuonna 1985 rakennettu laajennusosa on tiiviydeltään muita rakennusosia huonompi. Tämä selittyy ko. rakennusosassa huonosti toteutetuilla yläpohjan höyrynsulkumuovin läpivienneillä.
7 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 7 Tutkimusalueiden vaipparakenteissa todettiin ilmanvuotokohtia seuraavasti: Tutkimusalue 1: - alkuperäisrakennusosa (v. 1923): - ikkunoiden karmirakenteiden ja puitteiden välistä - välipohjaan kaapeleille ja putkille tehdyistä läpivienneistä - sisäpihapuoleinen laajennussiipi (v. 1949) - ulkoseinissä olevista lämpöputkikoteloista - ikkunoiden karmirakenteiden ja puitteiden välistä - länsipuoleinen laajennussiipi (v. 1985) - ulkoseinissä olevista sähköasennuksista - ulkoseinien sisäkuorimuurauksen ja ontelolaatan välillä olevista, pelkästään mineraalivillalla tiivistetyistä raoista - ulkoseinien ja alapohjan liitoksista - betonipilareiden ja sisäkuorimuurauksen välisistä halkeamista - ikkunoiden tilkeraoista - välipohjiin tehdystä läpivienneistä Tutkimusalue 2.1: - ikkunoiden karmirakenteiden ja puitteiden välistä - päätyseinän levyverhoilun ja välipohjarakenteen liitoksesta - ulkoseinässä olevasta lämpöputkinoususta - väliseinän ja välipohjan liitoksesta Tutkimusalue 2.2: - yläpohjaan IV-putkille ja kaapeliputkille tehdyistä läpivienneistä - yläpohjan kipsiverhouslevyjen välisistä saumoista ja liitoksista muihin rakenneosiin - alapohjan liitoksesta ulkoseinään Tutkimusalue 2.3: - ikkunoiden karmirakenteiden ja puitteiden välistä - päätyseinän levyverhoilun ja välipohjarakenteen liitoksesta - ulkoseinässä olevasta lämpöputkinoususta - väliseinän ja välipohjan liitoksesta Tutkimusalue 2.4: - ikkunoiden karmirakenteiden ja puitteiden välistä - päätyseinän levyverhoilun ja välipohjarakenteen liitoksesta - ulkoseinässä olevasta lämpöputkinoususta - väliseinän ja välipohjan liitoksesta Tutkimusalue 2.5: - ikkunoiden karmirakenteiden ja puitteiden välistä - ulkoseinän ja välipohjarakenteen liitoksesta - välipohjan läpivienneistä
8 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 8 Edellä mainituista tutkimusalueilla havaituista vuotokohdista on syytä kiinnittää erityisesti huomiota seuraaviin kolmeen vuotoryhmään: 1. Vuotokohdat ikkunoissa Ikkunoissa vuotokohtia todettiin pääosin karmirakenteiden ja puitteiden välistä. Vuonna 1985 rakennetussa länsisiivessä todettiin kuitenkin myös isoja ilmanvuotoja ikkunoiden tilkeraoista. Jatkotoimenpiteiksi suositellaan ikkunoiden tiivisteiden tarkastusta. Länsisiiven ikkunoiden tilkerako suositellaan tarkistettavaksi poistamalla listoja ja tarvittaessa tiivistettäväksi elastisella saumausmassalla. 2. Länsisiiven yläpohja Kuten liitteestä 6 käy ilmi, yläpohjan höyrynsulkumuoviin IV-putkille tehdyistä läpivienneistä todettiin suuria ilmanvuotoja. Lisäksi havaittiin vuotoilmanvirtauksia yläpohjan kipsilevyverhoilun saumoista ja liitoksista muihin rakenteisiin. Koska vuotokohdat olivat hyvin laajoja, suositellaan yläpohjan kipsilevyverhouksen purkua tarvittavilta osin höyrynsulkumuovin asennuslaadun tarkistamiseksi isommalta alueelta. 3. Länsisiiven ulkoseinien tiilikuorien liitokset muihin rakenneosiin Vuonna 1985 rakennetun laajennusosan ulkoseinien tiilimuurauksen liitoksissa välipohjaan on isoja, vain mineraalivillalla eristettyjä saumoja. Samaten muurin liitoksissa teräsbetonipilareihin on halkeamia. Jatkotoimenpiteeksi suositellaan liitosten korjausta ilmanpitäviksi, jottei saumojen kautta sisäilmaan pääsee lämmöneristekerroksesta kuituja tai muita sisäilman laatua heikentäviä tekijöitä.
9 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 9 3 Lisätietoja rakennuksen ilmanpitävyydestä 3.1 Suunnittelutoimisto Dimensio Oy Suunnittelutoimisto Dimensio Oy on rakennusten ilmanpitävyysmittaukseen erikoistunut yritys. Ilmanpitävyyden mittauksella varmistetaan rakentamisen laatua ja ilmanvaihdon toimivuutta. Dimensio Oy tarjoaa ilmanpitävyyden mittauspalvelua tarkalla ja luotettavalla pa i- ne-eromenetelmällä. Mittauksella löydetään rakennuksen ilmanvuotokohdat ja saadaan selville rakennuksen tarkka ilmanvuotoluku, jota voidaan verrata Suomen rakennusmääräyskokoelman määräyksiin. 3.2 Tietoja ilmanpitävyydestä ja sen vaikutuksista Rakennuksen ilmanpitävyys tarkoittaa sitä, ettei rakennuksessa ole hallitsemattomia ilmanvuotokohtia. Hallitsemattomat ilmavuodot rakenteissa aiheutuvat rakennusvaiheessa jääneistä raoista, asennuksissa vioittuneista höyrysuluista sekä käytössä kuluneista rakennusosista ja tiivisteistä. Ilmanvuotokohtia voi olla myös ikkunoiden ja ovien liitoksissa. Selvimmin ilmanvuotokohtien vaikutus tuntuu vetona, kun kylmä ulkoilma virtaa sisään. Ilmanvuotokohdat heikentävät merkittävästi rakennuksen laatua. Kun ilmanpitävyyteen kiinnitetään huomiota jo rakennuksen suunnittelu- ja rakennusvaiheessa, voidaan poistaa monia jatkossa ilmeneviä ongelmia. Rakennuksen ilmanpitävyys vaikuttaa oleellisesti esimerkiksi rakenteiden kosteudensiirtoon. Ilmanpitävässä rakennuksessa kosteus ei pääse ilmanvuotokohtien kautta rakenteisiin eikä siten aiheuta kosteusvaurioita. Lisäksi ilmanpitävyys mahdollistaa rakennuksen ilmanvaihtojärjestelmän parhaan mahdollisen ja suunnitellun toiminnan. Toimiva ilmanvaihto ylläpitää terveellistä sisäilmaa, ja vaikuttaa näin olennaisesti asumisviihtyvyyteen ja asumisen terveellisyyteen. Viime vuosina on usein syytetty liian ilmanpitäviä rakenteita sisäilman ongelmista. On huomattava, että itse ilmanpitävyys ei kuitenkaan ole ongelmien syy. Syynä ovat sisäilman epäpuhtaudet ja puutteellinen ilmanvaihto niiden torjunnassa.
10 Drumsö lågstadieskola Ilmanpitävyysmittauksen raportti 10 Seuraavassa esitellään asumislaatuun liittyviä etuja, joita saavutetaan, kun varmistetaan, että talo on ilmanpitävä. Lämmitysenergian kulutus laskee - Kun ilmanvuotoja ei ole, lämmitykseen vaadittava energiamäärä laskee (AISE-tutkimus: yksikön lisäys ilmavuotoluvussa merkitsee noin 7%:n lisäystä tilojen ja ilmanvaihdon lämmitysenergiankulutuksessa ) - Huoneen lämpötilaa voidaan alentaa, koska vetoa ei ole - Lämmöntalteenottolaite toimii tehokkaasti Ilmanvaihto toimii tehokkaasti - Ilmanlaatu paranee ja epäpuhtaudet poistuvat sisäilmasta nopeasti - Huoneilma tuntuu raikkaalta ja hajut eivät liiku rakennuksen sisällä - Saavutetaan asumislaatu, joka sopii myös allergikoille Rakennusvaurioita voidaan ennaltaehkäistä - Rakennuksen ilmankosteutta voidaan kontrolloida - Ilmankosteus ei pääse rakenteisiin ja näin ennaltaehkäistään kosteusvaurioita Ääneneristys paranee - Melun kulkeutuminen rakennuksen ulkopuolelta rakennukseen ja rakennuksen sisällä huoneesta toiseen vähenee Paloturvallisuus paranee Palon sattuessa tuli leviää hitaammin, koska turhia ilmanvuotoja ei ole
11 Liite 1, sivu 1 TODISTUS rakennuksen vaipan ilmanpitävyydestä Mittauskohde: Drumsö lågstadieskola Tallbergin puistotie 12 Mittauksen päivämäärä: EN 13829, menetelmän B mukaisesti tehdyssä ilmanpitävyysmittauksessa kyseessä olevan mittauskohteen ilmanvuotoluvuksi saatiin: n 50 = 2,0 1/h ( q 50 = 4,6 m 3 /m 2 h ) (n50 tarkoittaa vuotavan ilman määrää suhteessa mittauskohteen tilavuuteen mitattuna 50 Pa:n paine-erolla ja q50 vuotavan ilman määrää suhteessa mittauskohteen vaipan pinta-alaan mitattuna 50 Pa:n paine-erolla) Helsinki, Suunnittelutoimisto Dimensio Oy Ingo Achilles, arkkitehti, DI Pihkatie 5 VTT-sertifioitu tiiviydenmittaaja Helsinki Sentnerikuja Helsinki tel ingo.achilles@dimensio.org
12

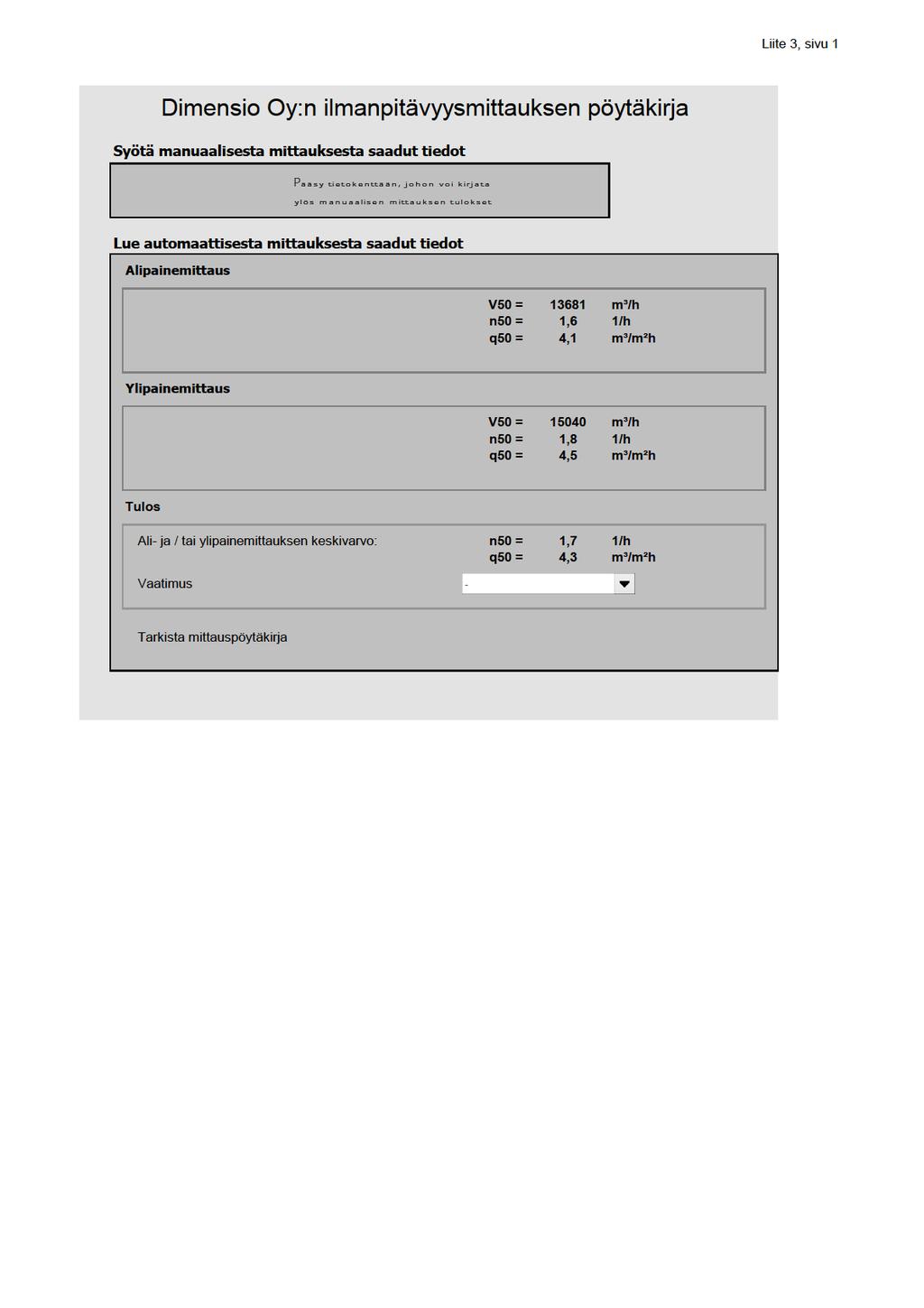

13 Liite 2, sivu 2 Rakennus Dimension ilmanpitävyysmittauksen pöytäkirja Menetelmä B Kohteen ja mittauksen tiedot Tilaaja Kohde: Drumsö lågstadieskola Nimi: IdeaStructura länsisiipi v Ari Pesonen Osoite: Tallbergin puistotie 12 Osoite: Kutomotie 16 C Helsinki Valmistusvuosi: 1985 Puhelin: Mittauksen päivämäärä: Fax: Mittauksen tekijä Nimi: Suunnittelutoimisto Dimensio Oy Tarkastaja: Puhelin: Osoite: Sentnerikuja 3 Fax: Helsinki Mittausmenetelmä Ingo Achilles, arkkitehti, DI Menetelmä: B Rakennuksen vaipan tarkastus Peruste: EN Huomautus: Mittausta varten tiivistettiin rakennusosan ilmanvaihtoon liittyvät venttiilit ja viemärit täytettiin vedellä. Keittiön huippuimuri tiivistettiin teippaamalla. Mitattava kohde Mittauskohde: Mittauskohteena on kohteen 1985 rakennettu länsisiipi. Sisätilavuus V Netto pinta-ala A F: Vaipan pinta-ala A E: 4330 m³ Virhe: +/- 10 % Laskemisperuste: Laajuustiedot laskettiin piirustusten 2200 m² pohjalta. Rakennuksen täydelliset tiedot ja tiedot mittauksen olosuhteista ovat seuraavalla sivulla. Mittauslaite Mittausjärjestelmä: Minneapolis BlowerDoor Modell 4, APT Laitenro: Puhallin: 1 Painemittauslaite: DG kalibroitu: Muut laitteet: Thermoanemometri Airflow TA 7, lämpökamera Flir B 250
14 Liite 2, sivu 3 Dimension ilmanpitävyysmittauksen pöytäkirja Laskelmaperuste EN 13829, Menetelmä B Minneapolis BlowerDoor Modell 4 - Tectite Express Kohde: Drumsö lågstadieskola, länsisiipi v Mittauksen tekijä: Ingo Achilles, arkkitehti, DI Tallbergin puistotie 12, Mittauksen pvm: Ilmastotiedot Sisälämpötila: 21 C Rakennuspaineen mittauskohdat: 1 Ulkolämpötila: 2 C Tuulenvoimakkuus: 3 Rakennuksen paikka: B Ilmanpaine: Pa Tuulesta johtuva mittausepätarkkuus: 9 % Alipaine Ylipaine Luonn. Dp 01+ Dp 01- Dp 02+ Dp 02- Luonn. Dp 01+ Dp 01- Dp 02+ Dp 02- paine-ero - -4,4 Pa - -4,2 Pa paine-ero - -0,8 Pa - -0,5 Pa Mittaukset Vähennyssuojat Rakennuspaine Puhallinpaine Vuotoilmavirtaus V r Poikkeama Vähennyssuojat Rakennuspaine Puhallinpaine Vuotoilmavirtaus V r Poikkeama O ABCDE [Pa] [Pa] [m³/h] [%] O ABCDE [Pa] [Pa] [m³/h] [%] Dp 01-4,4 Dp 01-3, , , , , , , , , , , , ,62 Dp 02-4,2 Dp 02-2,8 Korrelaatiokerroin r: 0,996 Luotettavuusväli Korrelaatiokerroin r: 0,994 Luotettavuusväli C env [m³/(h Pa n )] 1024 max min. 760 C env [m³/(h Pa n )] 1180 max min. 843 C L [m³/(h Pa n )] 1044 max min. 775 C L [m³/(h Pa n )] 1170 max min. 836 n [-] 0,60 max. 0,68 min. 0,52 n [-] 0,57 max. 0,66 min. 0,49 Tulos, Parametrit V = 4330 m³ A F = A E = 2200 m² V 50 Epävarmuus n 50 Epävarmuus w 50 Epävarmuus q 50 Epävarmuus m³/h % h -1 % m³/m²h % m³/m²h % Alipaine /- 10 % 2,6 +/- 14 % 5,0 +/- 14 % Ylipaine /- 10 % 2,6 +/- 14 % 5,0 +/- 14 % Keskiarvo /- 10 % 2,6 +/- 14 % 5,0 +/- 14 % Vaatimukset *** *** *** Huomautus: Mittaustulos ei kata piilossa olevia rakennusvirheitä. Mittauksen tekijä: Ingo Achilles, arkkitehti, DI Suunnittelutoimisto Dimensio Oy Pihkatie 5, Helsinki Päivämäärä, allekirjoitus Leima
15
16
17 Liite 3, sivu 2 Rakennus Dimension ilmanpitävyysmittauksen pöytäkirja Menetelmä B Kohteen ja mittauksen tiedot Tilaaja Kohde: Drumsö lågstadieskola Nimi: IdeaStructura rak.osat v ja 1949 Ari Pesonen Osoite: Tallbergin puistotie 12 Osoite: Kutomotie 16 C Helsinki Valmistusvuosi: 1923 ja 1949 Puhelin: Mittauksen päivämäärä: Fax: Mittauksen tekijä Nimi: Suunnittelutoimisto Dimensio Oy Tarkastaja: Puhelin: Osoite: Sentnerikuja 3 Fax: Helsinki Mittausmenetelmä Ingo Achilles, arkkitehti, DI Menetelmä: B Rakennuksen vaipan tarkastus Peruste: EN Huomautus: Mittausta varten rakennusosien ilmanvaihtoon liittyvät venttiilit tiivistettiin ja viemärit täytettiin vedellä. Mitattava kohde Mittauskohde: Mittauskohteena on kohteen vuonna 1923 rakennettu alkuperäisosa ja vuonna 1949 valmistunut laajennusosa. Sisätilavuus V Netto pinta-ala A F: Vaipan pinta-ala A E: 8350 m³ Virhe: +/- 10 % Laskemisperuste: Laajuustiedot laskettiin piirustusten 3340 m² pohjalta. Rakennuksen täydelliset tiedot ja tiedot mittauksen olosuhteista ovat seuraavalla sivulla. Mittauslaite Mittausjärjestelmä: Minneapolis BlowerDoor Modell 4, APT Laitenro: Puhallin: 1 Painemittauslaite: DG kalibroitu: Muut laitteet: Thermoanemometri Airflow TA 7, lämpökamera Flir B 250
18 Liite 3, sivu 3 Dimension ilmanpitävyysmittauksen pöytäkirja Laskelmaperuste EN 13829, Menetelmä B Minneapolis BlowerDoor Modell 4 - Tectite Express Kohde: Drumsö lågstadieskola, osat v ja 1949 Mittauksen tekijä: Ingo Achilles, arkkitehti, DI Tallbergin puistotie 12, Mittauksen pvm: Ilmastotiedot Sisälämpötila: 21 C Rakennuspaineen mittauskohdat: 1 Ulkolämpötila: 2 C Tuulenvoimakkuus: 3 Rakennuksen paikka: B Ilmanpaine: Pa Tuulesta johtuva mittausepätarkkuus: 9 % Alipaine Ylipaine Luonn. Dp 01+ Dp 01- Dp 02+ Dp 02- Luonn. Dp 01+ Dp 01- Dp 02+ Dp 02- paine-ero - -4,5 Pa - -4,2 Pa paine-ero - -3,6 Pa - -3,0 Pa Mittaukset Vähennyssuojat Rakennuspaine Puhallinpaine Vuotoilmavirtaus V r Poikkeama Vähennyssuojat Rakennuspaine Puhallinpaine Vuotoilmavirtaus V r Poikkeama O ABCDE [Pa] [Pa] [m³/h] [%] O ABCDE [Pa] [Pa] [m³/h] [%] Dp 01-4,9 Dp 01-4, , , , , , , , , , , , ,04 Dp 02-3,8 Dp 02-3,0 Korrelaatiokerroin r: 0,997 Luotettavuusväli Korrelaatiokerroin r: 0,994 Luotettavuusväli C env [m³/(h Pa n )] 2258 max min C env [m³/(h Pa n )] 2411 max min C L [m³/(h Pa n )] 2316 max min C L [m³/(h Pa n )] 2386 max min n [-] 0,45 max. 0,50 min. 0,41 n [-] 0,47 max. 0,54 min. 0,40 Tulos, Parametrit V = 8350 m³ A F = A E = 3340 m² V 50 Epävarmuus n 50 Epävarmuus w 50 Epävarmuus q 50 Epävarmuus m³/h % h -1 % m³/m²h % m³/m²h % Alipaine /- 10 % 1,6 +/- 14 % 4,1 +/- 14 % Ylipaine /- 10 % 1,8 +/- 14 % 4,5 +/- 14 % Keskiarvo /- 10 % 1,7 +/- 14 % 4,3 +/- 14 % Vaatimukset *** *** *** Huomautus: Mittaustulos ei kata piilossa olevia rakennusvirheitä. Mittauksen tekijä: Ingo Achilles, arkkitehti, DI Suunnittelutoimisto Dimensio Oy Pihkatie 5, Helsinki Päivämäärä, allekirjoitus Leima
19
20 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 1 A. RAKENNUOSA VUODELTA 1923 Kohteen vuonna 1923 rakennetun rakennusosan pohjakerros tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. A.1. Luokka 077 Kuvat 1-3: Ilmanvuotoja ikkunan karmin ja sisäpuitteen välistä (1)
21 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 2 Kuvat 4-6: Ilmanvuotoja ikkunan karmirakenteen ja puitteen välisestä liitoksesta (2)
22 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 3 Kuvat 7-9: Ilmanvuotoja ikkunan karmirakenteen ja puitteen välisestä liitoksesta (3) Kuvat 10-12: Ilmanvuotoja ikkunan alakarmin ja puitteen välisestä liitoksesta (4)
23 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 4 A.2 WC Kuvat 13-16: Ilmanvuotoja WC-istuimen viemäriliitoksesta (5) A.3 Sosiaalitila Kuvat 17 ja 18: Ilmanvuotoja ikkunan karmin ja puitteen välistä (6)
24 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 5 Kuvat 19 ja 20: Ilmanvuotoja kotelorakenteeseen lämpöputkille tehdystä aukosta (7) A.4. Pukuhuone Kuvat 21-23: Ilmanvuotoja ikkunan karmin ja puitteen välistä (8)
25 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 6 A.5 Pukuhuone Kuvat 24 ja25: Ilmanvuotoja vesiputkien sulkukotelosta (9) Kuvat 26 ja 27: Ilmanvuotoja lämpöputkien liitoksesta ulkoseinään (10)
26 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 7 A.6. Käytävä Kuvat 28 ja 29: Ilmanvuotoja välipohjarakenteessa olevasta reiästä (11) A.7 Odotushuone Kuvat 30-33: Ilmanvuotoja ikkunan karmin ja puitteiden välistä (12)
27 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 8 A.8 Kouluhoitaja Kuvat 34-38: Ilmanvuotoja ikkunan karmirakenteen ja puitteiden välistä (13)
28 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 9 A.9 IV-konehuone (huone 096) Kuvat 39-41: Ilmanvuotoja IV-kanavan ja välipohjan välistä (14) A.10 Varasto
29 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 10 Kuvat 42-44: Ilmanvuotoja ikkunan alakarmin ja puitteen välistä (15) A.11 Varasto Kuvat 45-47: Ilmanvuotoja käytöstä poistetusta IV-kanavasta ja ulkoseinän liitoksesta (16)
30 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 11 Kuvat 48-50: Ilmanvuotoja putken kiinnityspaikoista (17) A.11 Lämmönjakohuone
31 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 12 Kuvat 51-53: Ilmanvuotoja putkikanaalin vastaiseen seinään kaapeleille tehdystä läpiviennistä (18) Kuvat 54 ja 55: Ilmanvuotoja välipohjaan lämpöputkille tehdystä läpiviennistä (19)
32 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 13 Kuvat 56-58: Ilmanvuotoja välipohjaan viemärille ja muille putkille tehdystä läpiviennistä (20) A.12 Käytävä
33 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 14 Kuvat 59-63: Ilmanvuotoja välipohjaan kaapeleille tehdystä ja puutteellisesti tiivistetystä läpiviennistä (21) Kuvat 64-66: Ilmanvuotoja alapohjassa olevista kaapeliläpivientiputkista kotelorakenteessa (22)
34 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 15 Kuvat 67 ja 68: Ilmanvuotoja käytöstä poistetusta ja puutteellisesti villalla tiivistetystä IV-kanavasta (23) Kuvat 69 ja 70: Ilmanvuotoja kotelorakenteeseen kaapelille tehdystä läpiviennistä. Epäillään, että vuotoilmavirtaus tulee väliseinän takana olevasta hormirakenteesta (24) Kuvat 71 ja 72: Ilmanvuotoja lämmönjakohuoneen vastaisessa seinässä olevasta kaapeliläpiviennistä (25)
35 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 16 B. RAKENNUSOSA VUODELTA 1949 Kohteen vuoden 1949 rakennetun osan pohjakerroksen vaipparakenne tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. Vuotoilmareittejä paikallistettiin seuraavista paikoista: B.1. Luokkahuone 072 Kuvat 73-75: Ilmanvuotoja ikkunan sivukarmin ja sisäpuitteen välisestä liitoksesta (26)
36 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 17 Kuvat 76-78: Ilmanvuotoja ikkunan sivukarmin ja sisäpuitteen välistä (27) B.2 Luokkahuone 071 Kuvat 79 ja 80: Ilmanvuotoja ikkunan alakarmin ja sisäpuitteen välistä (28)
37 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 18 Kuvat 81 ja 82: Ilmanvuotoja luokkahuoneiden välisen väliseinän ja alapohjan liitoksesta (29) B.3 Luokkahuone 070 Kuvat 83 ja 84: Ilmanvuotoja ikkunan vaakavälikarmin ja puitteiden välistä (30)
38 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 19 Kuvat 85-87: Ilmanvuotoja lämpöputkien nousulinjasta (31)
39 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 20 B.4 Kirjasto Kuvat 88-90: Ilmanvuotoja ikkunan karmirakenteen ja sisäpuitteen välistä (32)
40 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 21 Kuvat 91-93: Ilmanvuotoja IV-järjestelmän ulkoilmakanavan liitoksesta ulkoseinään (33) Kuvat 94 ja 95: Ilmanvuotoja ikkunan karmirakenteen ja puitteen välistä (34)
41 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 22 Kuvat 96 ja 97: Ilmanvuotoja ikkunan pystyvälikarmin ja sisäpuitteen välistä (35) B.5 WC Kuvat 98 ja 99: Ilmanvuotoja hormiseinästä alaslasketun katon yläpuolella (36)
42 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 23 B.6 Eteinen Kuvat : Ilmanvuotoja ulko-oven karmin/kynnyksen ja ovilehden välistä (37) Kuvat 104 ja 105: Ilmanvuotoja ryhmäkeskuksen takaa (38)
43 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 24 B.7 ATK-luokka Kuvat : Ilmanvuotoja ikkunan sivukarmin ja puitteen välistä (39)
44 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 25 Kuvat : Ilmanvuotoja ikkunan karmirakenteen ja puitteen välistä (40)
45 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 26 Kuvat 113 ja 114: Ilmanvuotoja ikkunan pystykarmin ja puitteen välistä (41)
46 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 27 Kuvat : Ilmanvuotoja auki olevasta lämpöputkien noususta (42)
47 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 28 Kuvat : Ilmanvuotoja ikkunan karmin ja puitteen välistä (43) B.8 Käytävä Kuvat : Ilmanvuotoja ikkunan karmirakenteen ja puitteen välistä (44)
48 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 29 Kuvat 125 ja 126: Ilmanvuotoja ikkunan yläkarmin ja sisäpuitteiden välistä (45) Kuvat : Ilmanvuotoja ikkunan alakarmin ja sisäpuitteen välistä (46)
49 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 30 Kuvat 130 ja 131: Ilmanvuotoja osastoivaan seinään kaapelille tehdystä läpiviennistä (47) C. RAKENNUSOSA VUODELTA 1985 Kohteen vuoden 1985 rakennetun osan pohjakerroksen vaipparakenne tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. Vuotoilmareittejä paikallistettiin seuraavista paikoista: C.1 Ruokailu
50 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 31 Kuvat : Ilmanvuotoja ikkunan karmin ja seinärakenteen välisestä tilkeraosta (48) Kuvat : Ilmanvuotoja keittiön vastaisen seinän ja ulkoseinän nurkan liitoksesta alapohjaan (49)
51 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 32 Kuvat 138 ja 139: Ilmanvuotoja ulkoseinässä olevasta sähköasennuksesta (50) Kuvat 140 ja 141: Ilmanvuotoja betonipilarin ja alapohjan liitoksesta (51)
52 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 33 Kuvat : Ilmanvuotoja ikkunan yläkarmin seinärakenteen välisestä tilkeraosta (52) Kuvat : Ilmanvuotoja ulkoseinien ulkonurkan ja alapohjan liitoksesta (53)
53 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 34 Kuvat : Ilmanvuotoja ulkoseinässä olevasta sähköasennuksesta (54)
54 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 35 Kuvat : Ilmanvuotoja ulkoseinässä olevasta sähköasennuksesta ja tarkastusluukusta (55) Kuvat : Ilmanvuotoja betonipilarin ja alapohjan liitoksesta (56)
55 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 36 Kuvat : Ilmanvuotoja tiilimuurauksen ja betonipilarin välisessä saumassa olevasta halkeamasta (57)
56 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 37 Kuvat : Ilmanvuotoja tiilimuurauksen ja betonipilarin välisessä saumassa olevasta halkeamasta (58) Kuvat : Ilmanvuotoja ulkoseinässä olevasta sähköasennuksesta (59)
57 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 38 Kuvat : Ilmanvuotoja ulkoseinien ja alapohjan liitoksesta (60)
58 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 39 Kuvat : Ilmanvuotoja ikkunan sivukarmin ja seinärakenteen välisestä tilkeraosta (61)
59 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 40 Kuvat 174 ja 175: Ilmanvuotoja ikkunan sivukarmin ja seinärakenteen välisestä tilkeraosta (62)
60 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 41 Kuvat : Ilmanvuotoja ulkoseinän tiiliverhouksen ja välipohjan vain mineraalivillalla eristetystä raosta. Alaslasketussa kattolevyssä kosteusjälkiä. (63) Kuvat 179 ja 180: Ilmanvuotoja välipohjaan tehdystä läpiviennistä (64)
61 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 42 Kuvat : Ilmanvuotoja ulkoseinän tiiliverhouksen ja välipohjan vain mineraalivillalla eristetystä raosta sekä välipohjaan lämpöputkelle tehdystä läpiviennistä (65) Kuvat : Ilmanvuotoja siivoushuoneen vastaisen seinän ja ulkoseinän nurkan liitoksesta alapohjaan (66)
62 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 43 C.2 Keittiö Kuvat 188 ja 189: Ilmanvuotoja altaan viemäriputken liitoksesta alapohjaan (67) C.3 Tuulikaappi Kuvat : Ilmanvuotoja ulko-oven tilkeraoista sekä karmin / kynnyksen ja ovilehden välistä (68)
63 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 44 C.4 Käytävä Kuvat : Viemärinhajua keskimmäisen ja oikeanpuoleisen altaan viemäriliitoksesta (puuttuva tiiviste!) (69) C.5 Kuumakäsittely
64 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 45 Kuvat : Ilmanvuotoja ikkunan karmin ja seinärakenteen välisestä tilkeraosta (70) Kuvat : Ilmanvuotoja ulkoseinän ja alapohjan liitoksesta viemäriputken takana (71)
65 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 46 C.7 Tekn. työ Kuvat : Ilmanvuotoja betonipilarin ja tiilimuurauksen välisestä halkeamasta (72) Kuvat 207 ja 208: Ilmanvuotoja ikkunan yläkarmin ja puitteen välistä (73)
66 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 47 Kuvat : Ilmanvuotoja ikkunan karmin ja seinärakenteen välisestä tilkeraosta (74)
67 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 48 Kuvat 213 ja 214: Ilmanvuotoja ulkoseinien ja alapohjan liitoksesta (75) Kuvat 215 ja 216: Ilmanvuotoja ikkunan sivukarmin ja seinärakenteen välisestä tilkeraosta (76)
68 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 49 C.8 Opettaja Kuvat 217 ja 218: Ilmanvuotoja ulkoseinän tiiliverhouksen tiivistämättä olevasta kaapeliläpiviennistä (77) Kuvat 219 ja 220: Ilmanvuotoja ulkoseinän ja purutilan vastaisen seinän välisestä halkeamasta (78) C.9 Konehuone
69 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 50 Kuvat : Ilmanvuotoja ulkoseinässä olevasta sähköasennuksesta (79) Kuvat : Ilmanvuotoja ikkunan karmin ja seinärakenteen välisistä tilkeraoista (80)
70 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 1 Liite 4, sivu 51 Kuvat : Ilmanvuotoja ulkoseinän tiilimuurauksen ja väestönsuojan betoniseinän välisestä halkeamasta (81)
71 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 2.1 Kohteen vuonna 1985 rakennetun rakennusosan toisessa kerroksessa sijaitsevat tilat tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. 1. Luokkahuone 113 Kuvat 1-3: Ilmanvuotoja ikkunan yläkarmin ja sisäpuitteen välistä (1)
72 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 2 Kuvat 4-6: Ilmanvuotoja välipohjassa olevasta lämpöputken läpiviennistä (2)
73 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 3 Kuvat 7-9: Ilmanvuotoja välipohjassa olevasta lämpöputken läpiviennistä (3) Kuvat 10-12: Ilmanvuotoja välipohjassa olevasta lämpöputken läpiviennistä (4)
74 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 4 Kuvat 13-15: Ilmanvuotoja välipohjassa olevasta lämpöputken läpiviennistä (5)
75 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 5 Kuvat 16-19: Ilmanvuotoja yläpohjaan viemäriputkelle tehdystä läpiviennistä (6) 2. Huone 114 Kuvat 20-22: Ilmanvuotoja välipohjassa olevista vesiputkien läpivientiputkista (7)
76 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 6 Kuvat 23-25: Ilmanvuotoja välipohjassa olevasta lämpöputken läpivientiputkista (8)
77 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.1 Liite 5, sivu 7 Kuvat 26-28: Ilmanvuotoja ikkunan yläkarmin ja seinärakenteen välisestä tilkeraosta (9) 3. Huone 116 Kuvat 29 ja 30: Ilmanvuotoja väliseinän ja yläpohjan liitoksesta (10)
78 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 2.2 Kohteen vuonna 1985 rakennetun rakennusosan toisessa kerroksessa sijaitsevat tilat tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. 1. Käytävä Kuvat 1-4: Suuria ilmanvuotoja yläpohjan höyrynsulkumuoviin IV-putkille tehdystä läpiviennistä (1)
79 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 2 Kuvat 5-8: Ilmanvuotoja yläpohjan höyrynsulkumuoviin kaapeliläpivientiputkille tehdystä läpiviennistä (2)
80 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 3 Kuvat 9-12: Ilmanvuotoja alapohjan ja vuonna 1949 rakennetun rakennusosan ulkoseinän liitoksesta (3) Kuvat 13-15: Ilmanvuotoja yläpohjan kipsilevyverhouksen liitoksesta vuonna 1949 rakennetun rakennusosan ulkoseinän välisestä liitoksesta (4)
81 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 4 Kuvat 16-20: Ilmanvuotoja yläpohjan kipsilevyjen välisten liitosten läpi (5)
82 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 5 Kuvat 21 ja 22: Suuria vuotoilmavirtauksia alaslasketun katon yläpuolella (6) Kuvat 23 ja 24: Ilmanvuotoja ulkoseinän ja alapohjan liitoksesta (7)
83 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 6 Kuvat 25-28: Ilmanvuotoja ulkoseinän ja alapohjan liitoksesta (8) Kuvat 29-32: Ilmanvuotoja yläpohjan kipsilevyverhouksen ja ulkoseinän välisestä liitoksesta (9)
84 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 7 Kuvat 33-35: Ilmanvuotoja yläpohjan kipsilevyverhouslevyjen takaa saumojen kautta (10)
85 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 8 Kuvat 36-39: Ilmanvuotoja alapohjan liitoksesta ulkoseinään / kantavaan betonipilariin (11) Kuvat 40-42: Ilmanvuotoja yläpohjan rikkinäisestä höyrynsulkumuovista (12)
86 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 9 Kuvat 43-45: Ilmanvuotoja ulkoseinän ja betonipilarin / -palkin välisestä halkeamasta (13) 2. Huone 103 Kuvat 46 ja 47: Ilmanvuotoja yläpohjan ja ulkoseinän liitoksesta (14)
87 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 10 Kuvat 48 ja 49: Ilmanvuotoja yläpohjan kipsilevyverhoukseen tehdystä reiästä (15) 3. Huone 104 (opettajien välinevarasto) Kuvat 50-52: Ilmanvuotoja yläpohjarakenteessa tiivistämättä olevasta läpivientiputkesta (16)
88 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 11 Kuvat 53-57: Suuria ilmanvuotoja yläpohjaan IV-putkille tehdyistä ja tiivistämättä jätetyistä läpivienneistä (17)
89 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 12 Kuvat 58-62: Ilmanvuotoja yläpohjan höyrynsulkumuoviin IV-putkille tehdyistä ja tiivistämättä jätetyistä läpivienneistä (18)
90 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu Opettajainhuone Kuvat 63-66: Ilmanvuotoja ikkunan välikarmien ja puitteiden välistä (19) Kuvat 67 ja 68: Ilmanvuotoja ikkunan yläkarmin ja sisäpuitteen välistä (20)
91 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 14 Kuvat 69-72: Ilmanvuotoja yläpohjan kipsilevyverhouksessa olevasta saumasta ja IV-putkelle tehdystä läpiviennistä (21)
92 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu 15 Kuvat 73-75: Ilmanvuotoja yläpohjan höyrynsulkumuoviin IV-putkelle tehdystä ja tiivistämättä jätetystä läpiviennistä (22) 5. Keittiö Kuvat 69-71: Ilmanvuotoja yläpohjan höyrynsulkumuoviin IV-putkelle tehdystä ja todennäköisesti tiivistämättä jätetystä läpiviennistä (23)
93 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.2 Liite 6, sivu Rehtorin huone Kuvat 72 ja 73: Ilmanvuotoja ikkunan välikarmin ja sisäpuitteen välistä (24)
94 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 2.3 Kohteen vuonna 1923 rakennetun rakennusosan toisessa kerroksessa sijaitsevat tilat tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. 1 Opettajahuone (120) Kuvat 1 ja 2: Ilmanvuotoja porrashuoneen vastaisen väliseinän ja vanhan savuhormin liitoksesta (1) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
95 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 2 Kuvat 3-6: Ilmanvuotoja välipohjan ja savuhormin liitoksesta (2) Kuvat 7 ja 8: Ilmanvuotoja ikkunan karmin ja sisäpuitteen välistä (3) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
96 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 3 Kuvat 9-11: Ilmanvuotoja lattiapäällysteen ja 4)patterisyvennyksen välisen liitoslistan alta (4) Kuvat 12 ja 13: Ilmanvuotoja ikkunan karmirakenteen ja puitteen välisestä liitoksesta (5) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
97 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 4 Kuvat 14-17: Ilmanvuotoja välipohjassa tiivistämättä olevasta läpivientiputkesta sekä putken ja betonilaatan välisestä liitoksesta (6) Kuvat 18 ja 19: Ilmanvuotoja allaskaapin pohjalevyyn viemärille tehdystä reiästä (7) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
98 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 5 Kuvat 20-23: Ilmanvuotoja välipohjan ja ulkoseinän liitoksesta (8) Kuvat 24 ja 25: Ilmanvuotoja välipohjan ja ulkoseinän liitoksesta lattiapäällysteen ja patterisyvennyksen välillä olevan liitoslistan alta (9) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
99 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 6 Kuvat 26 ja 27: Ilmanvuotoja kaapelikotelon takaa. Vuotoilmaa on todennäköisesti peräisin välipohjassa olevista kaapeliläpivienneistä (10) Kuvat 28 ja 29: Ilmanvuotoja opettajanhuoneen ja WC:n välisestä kaapelikotelosta (11) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
100 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 7 Kuvat 30-34: Ilmanvuotoja käytävän vastaisen kantavan seinän ja välipohjan liitoksesta (12) 2. WC (121) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
101 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 8 Kuvat 35-38: Ilmanvuotoja käytävän vastaisen kantavan seinän ja välipohjan liitoksesta (13) 3. Työhuone (123) Kuvat 39 ja 40: Ilmanvuotoja luokkahuoneen vastaisessa seinässä puutteellisesti tiivistetystä kaapelien läpiviennistä (14) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
102 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 9 Kuvat 41-43: Ilmanvuotoja väliseinän ja välipohjan liitoksesta (15) 4. Varasto (124) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
103 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.3 Liite 7, sivu 10 Kuvat 44-47: Ilmanvuotoja WC:n vastaisen väliseinän ja välipohjan liitoksesta (16) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
104 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 2.4 Kohteen vuonna 1949 rakennetun rakennusosan toisessa kerroksessa sijaitsevan luokkahuoneen 063 ympäröivät rakenteet tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. 1 Luokkahuone 063 Kuvat 1-4: Ilmanvuotoja levyverhoilun päätyseinän ja betonikaton liitoksessa olevasta halkeamasta (1) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
105 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 2 Kuvat 5-7: Ilmanvuotoja väliseinään kaapeleille tehdystä läpiviennistä (2) Kuvat 8 ja 9: Ilmanvuotoja levyverhoilun päätyseinän ja betonikaton liitoksessa olevasta halkeamasta akustiikkalevyjen takana (3) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
106 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 3 Kuvat 10-13: Ilmanvuotoja ikkunan karmin ja sisäpuitteiden välistä (4) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
107 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 4 Kuvat 14-16: Ilmanvuotoja lämpöputkien ulkoseinässä olevasta nousulinjasta (5) Kuvat 17-20: Ilmanvuotoja ikkunan karmirakenteen ja puitteiden välistä (6) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
108 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 5 Kuvat 21 ja 22: Ilmanvuotoja ikkunan karmin ja puitteen välistä (7) Kuvat 23 ja 24: Ilmanvuotoja väliseinän ja välipohjan liitoksesta (8) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
109 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.4 Liite 8, sivu 6 Kuvat 25-28: Ilmanvuotoja väliseinän ja välipohjan liitoksesta (9) Pihkatie 5 I Helsinki I tel I ingo.achilles@dimensio.org I
110 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 1 Ilmanvuotokohtien kuvaluettelo, TA 2.5 Kohteen vuonna 1923 rakennetun rakennusosan kolmannessa kerroksessa sijaitsevan tutkimusalueen 2.5:n vaipparakenteet tutkittiin ilmanvuotokohtien paikallistamiseksi thermoanemometrillä ja lämpökameralla alipaineen ollessa 50 Pa. 1 Käytävä Kuvat 1-3: Ilmanvuotoja ikkunan alakarmin ja puitteen välistä (1)
111 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 2 Kuvat 4-6: Ilmanvuotoja yläpohjassa olevasta kaapelien läpivientiputkesta (2)
112 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 3 2. Huone 147 Kuvat 7-9: Ilmanvuotoja ikkunan yläkarmin ja sisäpuitteen välistä (3)
113 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 4 Kuvat 10-13: Ilmanvuotoja välipohjan ja ulkoseinän liitoksesta. Vuotoilmavirtauksia todettiin koko päätyseinän matkalta. (4) Kuvat 14 ja 15: Ilmanvuotoja välipohjan ja ulkoseinän liitoksesta (5)
114 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 5 Kuvat 16-19: Ilmanvuotoja välipohjan ja ulkoseinän liitoksesta (6) 3. Siivoushuone (ei näy piirustuksessa)
115 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 6 Kuvat 20-22: Ilmanvuotoja lattiapäällysteeseen vesiputkelle tehdystä ja tiivistämättä jätetystä läpiviennistä (7) 4. Luokkahuone 146 Kuvat 23-25: Ilmanvuotoja ikkunan karmin ja puitteen välistä (8)
116 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 7 Kuvat 26-29: Ilmanvuotoja välipohjassa tiivistämättä olevasta kaapelien läpivientiputkesta (9) Kuvat 30 ja 31: Ilmanvuotoja ikkunan alakarmin ja sisäpuitteen välistä (10)
117 Drumsö lågstadieskola Ilmanvuotokohtien kuvaluettelo, TA 2.5 Liite 9, sivu 8 5. Huone 145 Kuvat 32 ja 33: Ilmanvuotoja ullakkotilan käyntiluukun karmin ja ovilehden välistä puuttuvan tiivisteen vuoksi (11) Kuvat 34 ja 35: Ilmanvuotoja patterin alustassa olevasta pienestä reiästä (12)
