Uudet FEIN-akkukoneet. Metallintyöstön mestarit.

Transkriptio

1 METALLI Uudet FEIN-akkukoneet. Metallintyöstön mestarit. Tuntuvasti tehokkaampi poraus, kierteitys ja ruuvaus.

2 2

3 METALLINTYÖSTÖÖN TARKOITETUT FEIN-AKKURUUVINVÄÄNTIMET Metallialan ammattilaiset tuntevat eron. Uudet FEIN-akkuruuvinvääntimet tekevät vaikutuksen heti ensi hetkestä alkaen, tehokkaan jäljen ansiosta. Metallialan ammattilaiset huomaavat eron välittömästi. Kannattaa kokeilla! Erittäin tehokkaiden FEIN-akkuruuvinvääntimien tuotevalikoima tarjoaa metallialan ammattilaiselle laadukkaita ja pitkäikäisiä laitteita, joilla on tinkimätön teho ja jotka ovat päivittäiseen käyttöön luotettava valinta. Metallintyöstökoneet ovat FEINilla intohimo. FEIN-akkuruuvinvääntimien tuotevalikoima jatkaa metallialan täydellisten tuoteratkaisujen pitkää perinnettä. FEIN on hyödyntänyt uusissa akkukäyttöisissä porakone/ruuvinvääntimissä ja iskuruuvinvääntimissä vankkaa ammattitaitoaan ja kokemustaan. FEINille käyttäjä on tuotekehittelyn valokeilassa. FEIN toimittaa metallintyöstön ammattilaisille ammattikäyttöön sopivia sähkötyökaluja, jotka takaavat suurimman mahdollisen laadun, tinkimättömän tehon ja ehdottoman luotettavuuden eli lyhyesti sanottuna: MADE FOR METAL. FEIN-akkuruuvinvääntimet on kehitetty erityisesti metallintyöstöön: poraamisesta, kierreporaamisesta ja ruuvaamisesta aina metristen ruuviliitosten kiinnittämiseen ja avaamiseen. 3

4 FEIN-RUUVINVÄÄNTIMIEN TUOTEVALIKOIMA Räätälöityä tehokkuutta täydellisesti mitoitettuja kaikenlaisiin vaatimuksiin. FEINin akkuporakone/ruuvinvääntimiä ja iskuruuvinvääntimiä on saatavana eri jänniteluokissa, joten kaikkiin vaatimuksiin on saatavilla täydellisesti sopiva kone. FEIN-akkuporakone/ruuvinvääntimien 12 ja 18 V:n mallit. FEIN-akkuporakone/ruuvinvääntimet ovat äärimmäisen tehokkaita akun, elektroniikan ja moottorin täydellisen yhteispelin ansiosta. Harjattomat FEIN PowerDrive -moottorit vakuuttavat erittäin pitkällä käyttöiällään. 30 % suurempi hyötysuhde suojaa akkua ja takaa akun pitkän käyttöiän. Korkeat kierrosluvut ja optimaaliset leikkausnopeudet mahdollistavat metallin nopean ja tarkan poraamisen. Nopea vaihtaa käyttötarkoituksesta toiseen QuickIN-varusteiden ansiosta. Harjattomat FEIN Power Drive -moottorit 4 Optimaaliset leikkuuno peudet Nopea vaihtaa käyttötarkoituksesta toiseen Käyttö mahdollista kaikilla FEIN-litiumioniakuilla Pitkä käyttöikä

5 FEINin akkukäyttöisten iskuruuvinvääntimien 12 ja 18 V:n mallit. FEINin akkukäyttöiset iskuruuvinvääntimet ovat erinomaisia metristen ruuvien kiinnittämiseen ja irrottamiseen. Harjattomien FEIN PowerDrive -moottorien korkea hyötysuhde mahdollistaa jopa 290 Nm:n vääntömomentin. Elektronisella vääntömomentin säädöllä vääntömomentti voidaan mukauttaa 6-portaisesti ruuvin koolle sopivaan kiristysmomenttiin. Kiristettyjen ruuvien avaaminen on helppoa myös mekaanisen kuormituksen tai ruostumisen jälkeen, koska vääntömomentti on vastapäivään pyöriessä 10 % suurempi. Harjattomat FEIN Power Drive -moottorit Ruuvin koon mukaan säädettävät vääntömomentit Hyvin tiukalla istuvien ruuvien avaaminen Käyttö mahdollista kaikilla FEINin litiumioniakuilla Pitkä käyttöikä 5

6 FEIN-AKKUPORAKONE/RUUVINVÄÄNTIMET FEIN-akkuporakone/ruuvinvääntimet: Tuntuvasti tehokkaampi poraus, kierteitys ja ruuvaus metalliin. Optimaalinen leikkuunopeus jokaiselle porahalkaisijalle. 4 nopeutta mahdollistaa oikeat kierrosluvut porahalkaisijan ja materiaalin mukaan. Halutun porahalkaisijan edellyttämä nopeus selviää nopeasti kahden vaiheen kautta. 1. Määritä leikkuunopeus materiaalin ja poranterän perusteella. Materiaali Pora HSS-pora Peruspora metallintyöstöön. Kulutusta kestävä ja muotonsa pitävä n. 600 C:n lämpötilaan asti. Rakenneteräs Lujuus < 500 N/mm² Ruostumaton teräs Lujuus < 800 N/mm² HSS TiN-pinnoitettu Alhaisempi kitka ja suurempi kovuus. Porien käyttöikä on pidempi ja leikkuunopeus suurempi m/min m/min 712 m/min m/min 2. Määritä nopeus leikkuunopeuden ja porahalkaisijan perusteella. 4-nopeuksinen porakone/ruuvinväännin (ASCM 18 QX) 4-nopeuksinen porakone/ruuvinväännin (ASCM 12 QC) Poran Ø Poran Ø Leikkuunopeus (m/min) Leikkuunopeus (m/min) mm mm vaihde 8 1. vaihde vaihde vaihde 12 FEIN MultiVolt -liitäntä Tällä liitännällä varustettuja FEIN-akkuruuvinvääntimiä voidaan käyttää kaikilla V:n FEINin litiumioniakuilla. Koneet toimivat enimmäisteholla 18 V:n akuilla. Kun työkalussa käytetään pienemmän jännitteen akkuja, työkalun teho on akun mukainen. UUSI 6 MultiVolt-liitännällä varustetut FEIN-koneet: ꨈꨈ Akkuporakone/ruuvinväännin ABS 18 QC ꨈꨈ Akkukäyttöinen iskuruuvinväännin ASCD W2 / W4 ꨈꨈ Akkukäyttöinen nakertaja ABLK E ꨈꨈ Akkukäyttöinen levyleikkuri ABLS E ꨈꨈ Akkukäyttöinen levyleikkuri ABSS E ꨈꨈ Akkukäyttöinen SuperCut AFSC 18 QSL

7 Optimaaliset leikkuunopeudet 4-nopeuksisen vaihteiston ansiosta. Harjaton FEIN Power Drive -moottori ꨈꨈTäysin pölysuojattu. ꨈꨈ30 % suurempi hyötysuhde. ꨈꨈErittäin pitkä käyttöikä. ꨈꨈ2 200 ruuvausta yhdellä akkulatauksella (5 Ah). Nopea vaihto poraamisen, kierteittämisen ja ruuvaamisen välillä QuickIN-(MAX)-liitäntä tarvikkeita varten. Käyttäjän suojaus elektronisella vääntömomentin poiskytkennällä koneen juuttuessa äkillisesti. Isojen halkaisijoiden poraaminen ꨈꨈ12 mm kierukkaporaus. ꨈꨈM12 kierreporaus. ꨈꨈ25 mm HM-reikäsahaus. Poran luistaminen minimoitu kovametallipinnoitetuilla kiinnitysleuoilla. Pitkä käyttöikä FEIN SafetyCell Technology suojaa akkua ja työkalua ylikuormitukselta, ylikuumenemiselta ja syväpurkautumiselta. 7

8 FEIN-AKKUPORAKONE/RUUVINVÄÄNTIMET Kattava QuickINlisätarvikevalikoima. FEIN QuickIN-tarvikkeet mahdollistavat nopean, työkaluvapaan vaihdon poraamisen, kierreporaamisen ja ruuvauksen välillä. Ne on sovitettu optimaalisesti kuhunkin työhön sopivaksi ja toimivat perinteisiä ratkaisuja luotettavammin ja tarkemmin. QuickIN-kierretapinpidin 2 kiristysistukalla 4,5 ja 6 mm:n karahalkaisijoille, kierrekoot M4 / M5 / M6 / M8. Voimansiirto kierreporan neliökannan kautta, mikä estää luistamisen. Tilausnro QuickIN-poraistukka 120 Nm QuickIN-ruuvauskärjenpidin ¼ Täysmetallinen poraistukka kovametallipinnoitetuilla kiinnitysleuoilla ja suurella kiinnitysvoimalla. Kaikille porahalkaisijoille. Teränpidin kätevä käyttää yhdellä kädellä, sisältää tehokkaan Neodym-magneetin. Tätä käyttämällä ruuvinväännin on kevyempi ja lyhyempi. Tilausnro Tilausnro QuickIN-poraistukka 60 Nm QuickIN-hylsyadapteri ½ Pieni täysmetallinen poraistukka, jolla on suuri tasapyörintätarkkuus. 8 mm porahalkaisijaan saakka. Hylsyadapteri iskuhylsyjen kiinnitykseen ½ nelikantaan. Tilausnro Tilausnro Tarvikkeet yhteensopivia kaikkien QuickIN-(MAX)-liitännöillä varustettujen akkukäyttöisten FEIN-porakone/ruuvinväänninten kanssa FEIN LED-akkulamppu ALED V Kompakti ja kestävä LED-akkulamppu, jossa käännettävä lamppupää. Yhteensopiva kaikkien V:n FEIN-litiumioniakkujen kanssa, mukana koukku lampun ripustamiseen. Äärimmäisen kevyt (130 g) ja erittäin kirkas (900 lux). Värilämpötila vastaa päivänvaloa. Kirkkautta voidaan säätää kahteen eri tehoon. Tilausnro

9 Tekniset tiedot Tyyppi ASCM 18 QM UUSI Akkujännite (kapasiteetti) ABS 18 QC ASCM 12 QC ABSU 12 C ABSU 12 W4C UUSI 18 V (5 Ah) 18 V (2,5 Ah) 12 V (2,5 Ah) 12 V (2,5 Ah) 12 V (2,5 Ah) Moottori harjaton harjaton harjaton 2-nap. DC 2-nap. DC Vaihteisto 4-nopeuksinen 2-nopeuksinen 4-nopeuksinen 2-nopeuksinen 2-nopeuksinen Tarvikeliitäntä QuickIN MAX QuickIN QuickIN 18 V MultiVolt 12 V 12 V 12 V 400 / 800 / / / / 700 / / / / / / / / / mm 13 mm 13 mm 10 mm M 12 M 10 M8 M (5,0 Ah) 750 (2,5 Ah) 400 (2,5 Ah) 350 (2,5 Ah) 350 (2,5 Ah) 2,2 1,7 1,3 1,2 1,1 Tilausnro Select Peruspaketin tilausnro Ammattilaisille suunnatun mallisarjan tilausnro Akkuliitäntä Tyhjäkäyntikierrosluku r/min Suurin vääntömomentti (kova/pehmeä) Nm Vääntömomenttitasot Maks. poraus-ø teräkseen mm Kierteitys Akun käyttöikä* Paino akun kanssa kg 5 x 40 mm puuhun * Erilaiset varusteluvaihtoehdot Select Peruspaketti Ammattilaisille suunnattu mallisarja Kone ilman akkuja ja ilman latauslaitetta muovisessa työkalulaukussa Kone, 2 akkua ja pikalatauslaite muovisessa työkalulaukussa Peruspaketti lisätarvikkeilla muovisessa työkalulaukussa 9

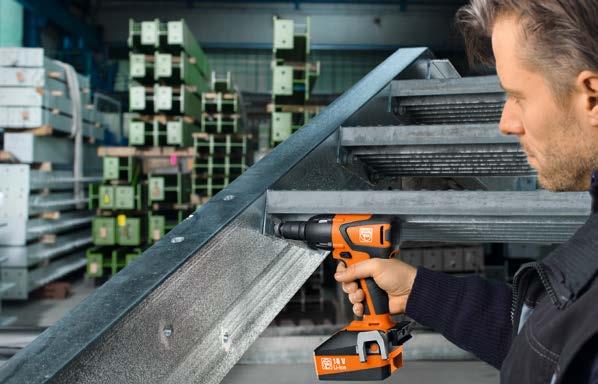

10 FEININ AKKUKÄYTTÖISET ISKURUUVINVÄÄNTIMET FEINin akkukäyttöiset iskuruuvinvääntimet: säädettävien vääntömomenttien kautta hallittavia tehopakkauksia. Vääntömomentti on säädettävissä haluttuun kiristysmomenttiin ruuvin koon mukaan. Innovatiivisen FEIN MultiVolt -liitännän ansiosta 18 V:n iskuruuvinvääntimiä voidaan käyttää kaikilla eri jännitteiden FEIN-litiumioniakuilla. Ruuvien kiristäminen ja avaaminen kokoon M18 asti 290 Nm:n vääntömomentti. Hyvin tiukalla istuvien ruuvien avaaminen vastapäivään pyörinnän 10 % suuremman vääntömomentin ansiosta. Vääntömomentit optimaalisesti säädettävissä ruuvin koon mukaan 6-portaisen elektronisen vääntömomentin säädön kautta. Harjaton FEIN Power Drive -moottori ꨈꨈ30 % suurempi hyötysuhde. ꨈꨈPitkä käyttöikä. ꨈꨈ500 ruuvausta yhdellä akkulatauksella (5 Ah). Pitkä käyttöikä FEIN SafetyCell Technology suojaa akkua ja työkalua ylikuormitukselta, ylikuumenemiselta ja syväpurkautumiselta. 10 Ruuvinvääntimen käyttö on mahdollista kaikilla FEINin litiumioniakuilla FEINin MultiVolt-liitäntä (12 18 V).

11 Säädettävät vääntömomentit. Iskuruuvinvääntimien hallinta on tuntuvasti helpompaa säädettävien vääntömomenttien ansiosta. Metristen ruuvien kiristysmomentit määräytyvät erilaisten DIN-normien ja staattisten laskelmien kautta. Akkukäyttöisissä FEIN-iskuruuvinvääntimissä maksimivääntömomentti on valittavissa kuudesta eri tehoportaasta. Ilmoitetut arvot pätevät koviin ruuvauspintoihin ja niiden tarkkuustoleranssi on +/- 10 %. Tämä helpottaa ruuvauksen hallintaa, ja pienemmät ruuviliitokset ovat vaurioilta suojattuja. Vääntömomentin säätösuositus ruuvikoosta riippuen Iskuruuvinväännin ASCD W2 Teho Nm Ruuvi 6 enint. 290 Nm M 18 (8.8) 5 enint. 215 Nm M 16 (8.8) 4 enint. 140 Nm M 14 (8.8) 3 enint. 85 Nm M 12 (8.8) 2 enint. 50 Nm M 10 (8.8) 1 enint. 25 Nm M 8 (8.8) Iskuruuvinväännin ASCD W8C Teho Nm Ruuvi 6 enint. 135 Nm M 14 (8.8) 5 enint. 85 Nm M 12 (8.8) 4 enint. 50 Nm M 10 (8.8) 3 enint. 25 Nm M 8 (8.8) 2 enint. 10 Nm M 6 (8.8) 1 enint. 6 Nm M 5 (8.8) 11

12 Ruuvauspinnat ja vaikutus maksimivääntömomenttiin M [Nm] Kova ruuvauspinta Joustava ruuvauspinta Pehmeä ruuvauspinta t [s] Vaikutus vääntömomenttiin. Maksimivääntömomentista jääminen johtuu yleensä ulkoisista vaikutuksista. Suurin vaikutus on itse ruuvauspinnalla. Maksimivääntömomentti saavutetaan vain kovalla ruuvauspinnalla. Suurin saavutettavissa oleva vääntömomentti pienenee käytettäessä jousialuslaattoja tai lautasjousia tai ruuvattaessa puuhun. Ruuvauspinnan ohella vääntövaikutuksella on myös vaikutusta vääntömomenttiin. Esimerkiksi: ꨈꨈ Suuremmat ruuvihalkaisijat välittävät suurempia vääntömomentteja. ꨈꨈ Pitemmät ruuvit välittävät alhaisempia vääntömomentteja. ꨈꨈ Ruuvin kestävyysluokka mitä alhaisempi, sitä vähemmän vääntömomenttia välittyy. Kova ruuvauspinta Ominaispiirre: Vääntömomentti kasvaa äkillisesti ruuvauksen lopussa. Esimerkki: ꨈꨈ Metriset ruuvit ja mutterit 12 Joustava ruuvauspinta Ominaispiirre: Elastinen välikerros estää hieman ennen ruuvinkannan kosketusta jatkuvasti kasvavan vääntömomentin. Esimerkki: ꨈꨈ Jousialuslaattojen tai lautasjousien käyttö ꨈꨈ Vanteen asennus Pehmeä ruuvauspinta Ominaispiirre: Vääntömomentti kasvaa ruuvauksen aikana jatkuvasti. Esimerkki: ꨈꨈ Ruuvaukset, kun käytetään tulppia

13 FEININ AKKUKÄYTTÖISET ISKURUUVINVÄÄNTIMET Hyvin tiukasti istuvien ruuvien avaaminen. Irrotusmomentit voivat mekaanisen rasituksen tai ruostumisen takia olla kiristysmomentteja suurempia. Esimerkiksi: ꨈꨈ Pyörämutterit, joissa ruostetta. ꨈꨈ Kiinnitysleuat muutosprosessien jälkeen. Uudet akkukäyttöiset FEIN-iskuruuvinvääntimet pyörivät vastapäivään 10 % suuremmilla vääntömomenteilla. Kiristettyjen ruuvien avaaminen onnistuu sen ansiosta luotettavasti. Tekniset tiedot Tyyppi ASCD W2 UUSI UUSI Akkujännite (kapasiteetti) Moottori ASCD W4 ASCD W8C ASCD W4C UUSI UUSI ASCD W4C 18 V (5 Ah) 18 V (5 Ah) 12 V (2,5 Ah) 12 V (2,5 Ah) 12 V (2,5 Ah) harjaton harjaton harjaton harjaton 2-nap. DC Tyhjäkäyntikierrosluku r/min Iskuluku r/min MultiVolt MultiVolt 12 V 12 V 12 V /2 ulkoneliö 1/4 kuusiokolo 3/8 ulkoneliö 1/4 kuusiokolo 1/4 kuusiokolo Akkuliitäntä Suurin vääntömomentti Nm Vääntömomenttitasot Työkalun kiinnitys Maks. metrinen ruuvi M 18 (8.8) - M 14 (8.8) - - Akun käyttöikä* 500 (5 Ah) 500 (5 Ah) 350 (2,5 Ah) 350 (2,5 Ah) 200 (2,5 Ah) 1,7 1,7 1,1 1,1 1,1 Tilausnro Select Peruspaketin tilausnro Paino akun kanssa kg koskee maks. metristä ruuvia * Erilaiset varusteluvaihtoehdot Select Peruspaketti Kone ilman akkuja ja ilman latauslaitetta muovisessa työkalulaukussa Kone, 2 akkua ja pikalatauslaite muovisessa työkalulaukussa 13

14 FEIN-AKKUTYÖKALUJEN HINTAJÄRJESTELMÄ Yksinkertainen: uusin FEIN-akkutyökalujen hintajärjestelmä. Yksin tai pakettina myytyinä hinta säilyy aina samana. Voit nyt täydentää FEIN-akkutyökalujen valikoimaa joustavasti milloin tahansa: Kokonaishinta on aina sama riippumatta siitä, hankitaanko kone tai akut yksinään vai paketin mukana. Uusi FEINin hintajärjestelmä mahdollistaa kustannusten täyden avoimuuden ja tuotteiden täydellisen valinnanvapauden ilman korkeampia hintoja tämä koskee myös jälkivarustelua. FEIN-akkutyökalujen hintajärjestelmä koneille ja akuille 18 V. 18 V / 5 Ah* ASCM 18 QM Select 18 V / 5 Ah* Aloituspaketti Peruspaketti * Saatavana myös 18 V / 2,5 Ah. Sama hintajärjestelmä, toiset tehotiedot koneille ja akuille 12 V. 12 V / 2,5 Ah ASCM 12 Q Select V / 2,5 Ah Aloituspaketti Peruspaketti

15 FEININ AKKUKÄYTTÖISTEN TYÖKALUJEN TUOTEVALIKOIMA Täydellinen: FEIN-akkutyökalujen tuotevalikoima ainutlaatuinen, joustava ja helppokäyttöinen. Metallintyöstöön tarkoitettujen ja värähtelyliikettä käyttävien FEIN-akkutyökalujen tuotevalikoima sisältää tehokkaita koneita (12 ja 18 V). FEIN myöntää kaikille laitteille 3 vuoden FEIN PLUS -takuun myös litiumioniakut ja latauslaitteet kuuluvat takuun piiriin. Rekisteröi tuote 6 viikon kuluessa ostosta osoitteessa 4-nopeuksinen porakone/ ruuvinväännin 2-nopeuksinen porakone/ruuvinväännin Iskuruuvinväännin MultiTalent LED-lamppu 12 V 12 V LED-lamppu 18 V Metalliruuvinväännin 3 VUODEUNS Kipsilevyruuvinväännin Kulmaporakone FEIN PL - T A KKUUT U IONIA SIS. LITIUM Kierteityskone 18 V SuperCut MultiMaster Porakoneet Yleislevyleikkuri Levyleikkuri Nakertaja 4-nopeuksinen porakone/ ruuvinväännin Iskuruuvinväännin 2-nopeuksinen porakone/ ruuvinväännin 15

16 FEIN huippukestävien sähkötyökalujen asiantuntija. FEIN on ammattikäyttöön soveltuvien, erittäin luotettavien sähkötyökalujen sekä yksilöllisten sovellusratkaisujen asiantuntija sekä metalli- että puu- ja komposiittimateriaalien työstössä. FEIN on sähkökäyttöisen käsiporan keksijä, ja se on kehittänyt jo yli 150 vuoden ajan innovatiivisia ja lyömättömän tehokkaita käytännön ratkaisuja, jotka pitävät pintansa myös kaikkein vaativimmassa ja pitkäkestoisimmassa teollisuus- ja käsityökäytössä. VUODEN FEIN PLUS -TAKUU 3SIS. LITIUMIONIAKUT Nopea rekisteröinti pidennetty takuu: 3 vuoden FEIN PLUS -takuu. Myönnämme kaikille FEIN-sähkötyökaluille kolmen (3) vuoden FEIN PLUS -takuun. Uusi FEIN-työkalu on rekisteröitävä takuuta varten kuuden (6) viikon kuluessa ostosta osoitteessa Jälleenmyyjäsi antaa mielellään lisätietoja: DE: C. & E. Fein GmbH, Tel , Testaa ja koe ero itse. Kaikille, jotka haluavat lisätietoja FEIN-akkuruuvinvääntimistä tai testata niitä paikan päällä - lisätietoja osoitteessa TUTUSTU FEININ AKKURUUVINVÄÄNTIMIIN! SKANNAA QR-KOODI TAI NÄPPÄILE FI: Ota-Tuote Oy, Puhelin , Painettu Saksassa. Kaikki tiedot ja kuvat sitoumuksetta. Oikeus muutoksiin ja erehdyksiin pidätetään. Hinnat huhtikuulta FI
