Käsikirja. MOVITRAC LTE-B/LTP-B Lisävarusteet Ohjauslaitteet, parametrointimoduuli, kaapelisarjat * _0515*
|
|
- Juho Auvinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Käyttötekniikka \ Käyttölaiteautomatisointi \ Järjestelmäintegrointi \ Palvelut * _0515* Käsikirja MOVITRAC LTE-B/LTP-B Lisävarusteet Ohjauslaitteet, parametrointimoduuli, kaapelisarjat Painos 05/ /FI
2 SEW-EURODRIVE Driving the world
3 Sisällysluettelo Sisällysluettelo 1 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia Korvausvaatimukset Muut voimassa olevat dokumentit Tekijänoikeusmerkintä Järjestelmän yleiskuva Järjestelmän yleiskuva MOVITRAC LTE-B Järjestelmän yleiskuva MOVITRAC LTP-B Parametrointimoduuli Parametrointimoduuli Tekniset tiedot Asennus, käyttöönotto ja käyttö Suoraan taajuusmuuttajasta LT-Shell-ohjelmiston avulla Ohjauslaite Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT BG-C Asennus kytkentäkaappiin tai ohjaustauluun Tekniset tiedot Ilmoitukset näytössä Ulkoinen ohjauslaite LT ZBG OLED A Asennus kytkentäkaappiin tai ohjaustauluun Tekniset tiedot Ilmoitukset näytössä Sähköasennus Järjestelmän rakenne Käyttöönotto Tiedonsiirto-osoitteen asettaminen Parametrien muuttaminen/valvonta Esiasetettu pyörimisnopeuden ohjearvo ulkoisen ohjauslaitteen avulla tapahtuvassa käytössä Pyörimisnopeuden muuttaminen ulkoisen ohjauslaitteen avulla tapahtuvassa reaaliaikaisessa käytössä Pyörimissuunnan vaihto Parametrien lukitseminen/vapauttaminen Verkkopaketit Peruspaketti (kaapelisarja A) Laajennuspaketti (kaapelisarja B) Esimerkki PC-käyttöönottopaketti (kaapelisarja C) Esimerkki Esimerkki Kaapelijakaja 1 jakajaan Käsikirja Lisävarusteet 3
4 Sisällysluettelo 7 Valmiskaapelit Toiseen päähän asennetulla RJ45-pistokkeella varustettu valmiskaapeli Kumpaankin päähän asennetuilla RJ45-pistokkeilla varustettu valmiskaapeli Ohjauskortit Ohjauskortti OB LT LOCMO Tekniset tiedot Asennus Käyttöönotto ja käyttö Ohjauskortti LTZOBLOCMOB Tekniset tiedot Asennus Käyttöönotto ja käyttö Hakusanaluettelo Käsikirja Lisävarusteet
5 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia 1 1 Yleisiä ohjeita 1.1 Dokumentaation käyttöä koskevia huomatuksia Tämä dokumentaatio on tuotteen osa. Dokumentaatio on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Dokumentaation on oltava käytössä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet dokumentaation kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 1.2 Korvausvaatimukset Noudata tämän oppaan sisältämiä tietoja. Tämä on laitteen häiriöttömän toiminnan samoin kuin takuuehtojen täyttämisen edellytys. Lue tämä julkaisu, ennen kuin käytät laitetta! 1.3 Muut voimassa olevat dokumentit Tämä asiakirja täydentää käyttöohjeita ja rajoittaa sovellusohjeita seuraavien ohjeiden mukaan. Sitä saa käyttää ainoastaan käyttöohjeiden yhteydessä. 1.4 Tekijänoikeusmerkintä 2015 SEW-EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. Käsikirja Lisävarusteet 5
6 n Järjestelmä MOVITRAC yleiskuva LTE-B 2 Järjestelmän yleiskuva Järjestelmän yleiskuva MOVITRAC LTE-B 2 Järjestelmän yleiskuva 2.1 Järjestelmän yleiskuva MOVITRAC LTE-B Verkko Verkkosuodatin NF Verkkokuristin HD Bluetooth - parametrointimoduuli LTBP-C Lisäkortit: Toinen relelähtö OB LT 2ROUT PI-säädin OB LT PICON-B Toinen signaalirele OB LT HAVAC-B Muunninkortti OB LT VCON A/B Ohjauskortti OB LT LOCMO RJ-45 Ohjauslaite LT BG-C Ohjauslaite LT ZBG OLED A RJ-45 RJ-45 Jarruvastus BW Kaapelisarjat A, B, C Kaapelisarja C USB11A Sisäinen BW Yhdyskäytävä: : PROFIBUS DFP21B EtherCAT DFE24 TM DeviceNet DFD11 PROFINET DFE32 TM Ethernet/IP DFE33B Interbus UFI11A Lähtökuristin HD (IP20/IP55) Käyttöönotto-ohjelmisto LT-Shell, varustettu Scope-toiminnolla Käsikirja Lisävarusteet
7 n Järjestelmä MOVITRAC yleiskuva LTP-B Järjestelmän yleiskuva Järjestelmän yleiskuva MOVITRAC LTP-B Järjestelmän yleiskuva MOVITRAC LTP-B V V, V V Lisäkortit: Relelähdöt Digitaalinen I/O Anturikortti TTL Anturikortti HTL PROFIBUS PROFINET TM EtherNet/IP EtherCAT TM DeviceNet MODBUS TCP POWERLINK OBLT 3ROUT-A OBLT IO-A OBLT ENC-A OBLT ENC-B LT FP 11A LT FE 32A LT FE 33A LT FE 24A LT FD 11A LT FE 31A LT FE 25A Verkkokuristin ND Verkkosuodatin NF LTX servolaajennus LTX H1A, RK 3:een saakka 1 korttipaikka taajuusmuuttajassa Ohjauslaite LT BG-C Ohjauslaite LT ZBG OLED A RJ-45 RJ-45 Taajuusmuuttaja IP55 / IP20 Bluetooth - parametrointimoduuli LTBP-C RJ-45 RJ-45 Kaapelisarjat A, B, C Jarruvastus BW, sisäinen MOVI-PLC / UOH-/DFxyhdyskäytävä PEAK USB CAN Dongle Kaapelisarja C USB11A Jarruvastus BW Ohjauskortti Lähtökuristin HD MOVITOOLS MotionStudio Käyttöönotto-ohjelmisto LT-Shell, varustettu Scope-toiminnolla Käsikirja Lisävarusteet 7
8 3 Parametrointimoduuli Parametrointimoduuli 3 Parametrointimoduuli 3.1 Parametrointimoduuli Parametrointimoduuli on tarkoitettu käytettäväksi ainoastaan taajuusmuuttajan RJ45- liitännässä. Tyyppi Tuotenumero LTE-B LTP-B LTBP-C X X X = käytettävissä = ei käytettävissä Toiminnot: Tietojen tallentaminen taajuusmuuttajasta parametrointimoduuliin Kummankin taajuusmuuttajatyypin tietojen tallentaminen parametrointimoduuliin on mahdollista samanaikaisesti. Laitteeseen integroitu parametrilukitus. Toiminnon valitsemalla voi estää tallennetun parametrin korvautumisen. Tietojen kirjoittaminen parametrointimoduulista takaisin taajuusmuuttajaan Bluetooth -liitäntä käyttöönotto-ohjelmiston LT-Shell ja MOVITRAC LT -laitteen tai suoraan parametrointimoduulin välillä Tekniset tiedot Kotelointiluokka IP20, NEMA 1 Ympäristön lämpötila käytön aikana C Kantama Tiedonsiirto Bluetooth <10 m, riippuu sähkömagneettisesta yhteensopivuudesta 8 Käsikirja Lisävarusteet
9 Parametrointimoduuli Asennus, käyttöönotto ja käyttö Asennus, käyttöönotto ja käyttö Suoraan taajuusmuuttajasta 1. Tarkasta taajuusmuuttajan liitäntä. 2. Poista parametrointimoduulin suojatulppa ja sijoita parametrointimoduuli taajuusmuuttajan korttipaikkaan RJ45. MOVITRAC LT [1] [2] [4] [3] [5] [6] Parametrisarjan siirtäminen Tila-LEDit [1] Vihreä Palaa jatkuvasti Vilkkuva [2] Sininen Palaa jatkuvasti Vilkkuva [3] Painike [Lue parametrit] [4] Painike [Kirjoita parametrit] Teho hyväksyttävä, taajuusmuuttaja löytynyt Lataustoimenpiteet Bluetooth valmis Bluetooth-tiedonsiirto toiminnassa Parametrien kopioimiseen taajuusmuuttajasta parametrointimoduuliin. Parametrien kopioimiseen parametrointimoduulista taajuusmuuttajaan. [5] Lukituskytkin Parametrointimoduulin lukitsemiseen siten, että parametritietuetta ei voi korvata uudella tietueella. Toiminto "Parametrien kopiointi" on pois käytöstä. [6] Parametrointimoduulin liitäntä Moduulin liittämiseen taajuusmuuttajan RJ45-korttipaikan välityksellä. Painamalla painiketta [3] tiedot voi ladata parametrointimoduuliin. Painamalla puolestaan painiketta [4] tiedot voi ladata taajuusmuuttajaan. Kun taajuusmuuttajan näyttöön on ilmestynyt teksti PASS-r, parametritietueen kopiointi parametrointimoduuliin on päättynyt onnistuneesti. Käsikirja Lisävarusteet 9

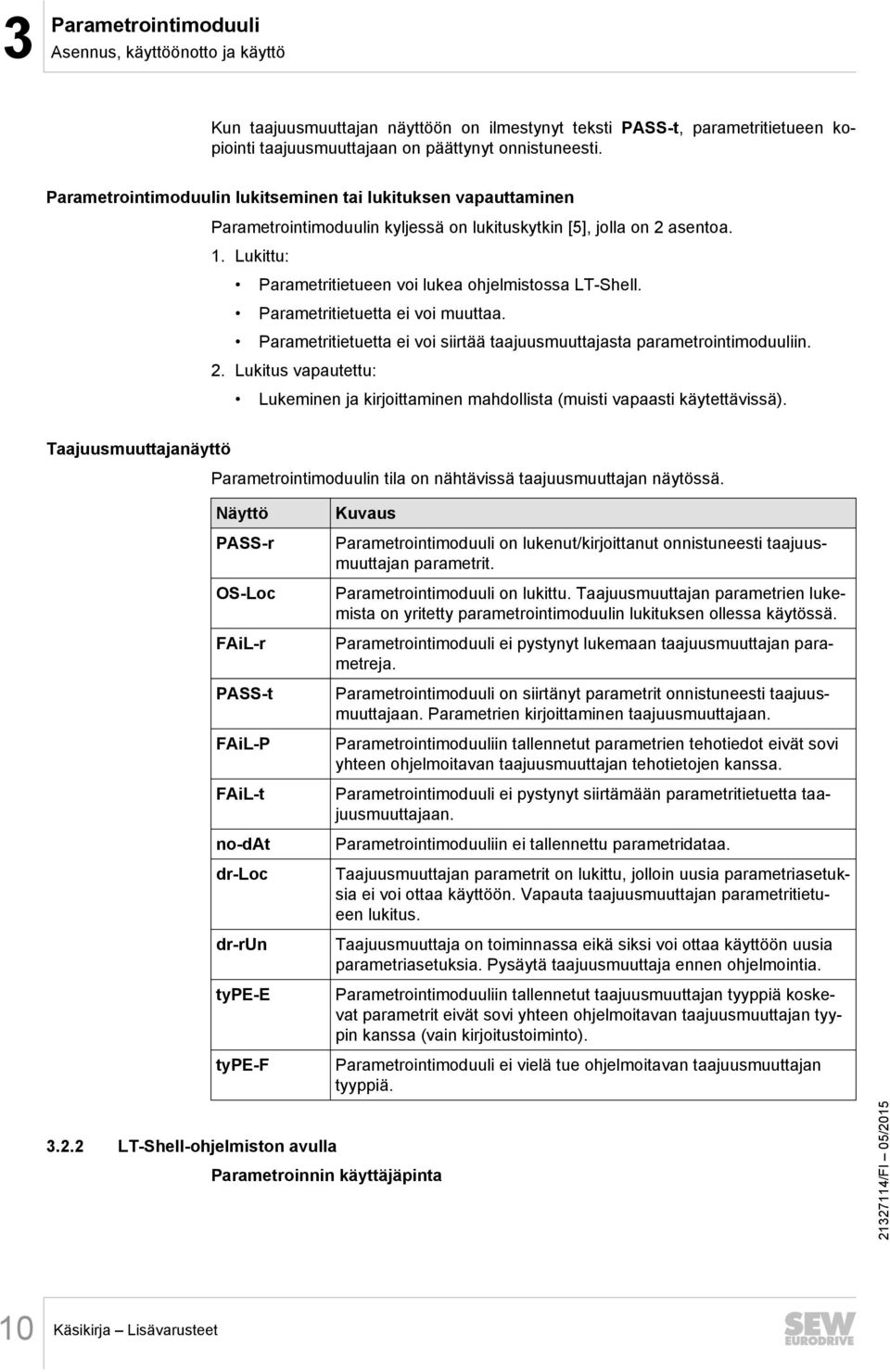

10 3 Parametrointimoduuli Asennus, käyttöönotto ja käyttö Kun taajuusmuuttajan näyttöön on ilmestynyt teksti PASS-t, parametritietueen kopiointi taajuusmuuttajaan on päättynyt onnistuneesti. Parametrointimoduulin lukitseminen tai lukituksen vapauttaminen Parametrointimoduulin kyljessä on lukituskytkin [5], jolla on 2 asentoa. 1. Lukittu: Parametritietueen voi lukea ohjelmistossa LT-Shell. Parametritietuetta ei voi muuttaa. Parametritietuetta ei voi siirtää taajuusmuuttajasta parametrointimoduuliin. 2. Lukitus vapautettu: Lukeminen ja kirjoittaminen mahdollista (muisti vapaasti käytettävissä). Taajuusmuuttajanäyttö Parametrointimoduulin tila on nähtävissä taajuusmuuttajan näytössä. Näyttö PASS-r OS-Loc FAiL-r PASS-t FAiL-P FAiL-t no-dat dr-loc dr-run type-e type-f Kuvaus Parametrointimoduuli on lukenut/kirjoittanut onnistuneesti taajuusmuuttajan parametrit. Parametrointimoduuli on lukittu. Taajuusmuuttajan parametrien lukemista on yritetty parametrointimoduulin lukituksen ollessa käytössä. Parametrointimoduuli ei pystynyt lukemaan taajuusmuuttajan parametreja. Parametrointimoduuli on siirtänyt parametrit onnistuneesti taajuusmuuttajaan. Parametrien kirjoittaminen taajuusmuuttajaan. Parametrointimoduuliin tallennetut parametrien tehotiedot eivät sovi yhteen ohjelmoitavan taajuusmuuttajan tehotietojen kanssa. Parametrointimoduuli ei pystynyt siirtämään parametritietuetta taajuusmuuttajaan. Parametrointimoduuliin ei tallennettu parametridataa. Taajuusmuuttajan parametrit on lukittu, jolloin uusia parametriasetuksia ei voi ottaa käyttöön. Vapauta taajuusmuuttajan parametritietueen lukitus. Taajuusmuuttaja on toiminnassa eikä siksi voi ottaa käyttöön uusia parametriasetuksia. Pysäytä taajuusmuuttaja ennen ohjelmointia. Parametrointimoduuliin tallennetut taajuusmuuttajan tyyppiä koskevat parametrit eivät sovi yhteen ohjelmoitavan taajuusmuuttajan tyypin kanssa (vain kirjoitustoiminto). Parametrointimoduuli ei vielä tue ohjelmoitavan taajuusmuuttajan tyyppiä LT-Shell-ohjelmiston avulla Parametroinnin käyttäjäpinta 10 Käsikirja Lisävarusteet
11 Parametrointimoduuli Asennus, käyttöönotto ja käyttö 3 Tiedonsiirto PC:n kanssa on mahdollista vain, jos PC on varustettu Bluetooth -liitännällä. [1] [2][3] [4] [5][6][7][8] [9] [10][11][12][13] [1] Työkaluvalinnan valikko: [7] Parametritietueen siirtäminen parametrointimoduulista Parameter Editor [8] Parametritietueen siirtäminen parametrointimoduuliin Drive Monitor Scope- / Data-Logger-Tool [9] Parametrien esitys [2] Verkkoon yhdistettyjen laitteiden näyttö [10] Offline-tila [3] Parametritiedoston avaaminen ja tallentaminen [11] Etsii verkosta käyttölaitteita. [4] Laitteen palauttaminen tehdasasetustilaan [12] Käynnistää reaaliaikaisen käsitttelytilan. [5] Parametritietueen siirtäminen valitusta käyttölaitteesta (lataaminen) [13] Määrittelee käyttölaitteet, jotka on määrä lukea skannaustilan yhteydessä. [6] Parametritietueen siirtäminen valittuun käyttölaitteeseen (lataaminen) Jotta parametrien arvoja voidaan muuttaa tietokoneella, menettele seuraavalla tavalla: 1. Lataa ohjelmisto SEW EURODRIVEn Internet-sivustolta. 2. Tarkasta taajuusmuuttajan liitäntä. 3. Poista suojatulppa parametrointimoduulista. Sijoita parametrointimoduuli taajuusmuuttajan korttipaikkaan RJ Kytke parametrointimoduuli (Parameter-Module) PC:hen Bluetooth -yhteyden avulla. Syötä parametrointimoduulin kytkentäkoodi ("0000") muodostaessasi yhteyden ensimmäistä kertaa. Käsikirja Lisävarusteet 11
12 3 Parametrointimoduuli Asennus, käyttöönotto ja käyttö 5. Määrittele PC:llä jokin lähtevä liitäntä parametrointimoduulia varten. PC-ohjelmisto käyttää tätä liitäntää. 6. Käynnistä ohjelmisto LT-Shell V4.0.exe. 7. Parametrien muokkausohjelma avautuu. 8. Valitse PC:stä/kannettavasta tietokoneesta se COM-portti, johon taajuusmuuttaja on yhdistetty parametrointimoduulin välityksellä. 9. Valitse tiedonsiirtotyyppi Bluetooth Hae verkosta siihen yhdistetyt käyttölaitteet [11] Käsikirja Lisävarusteet

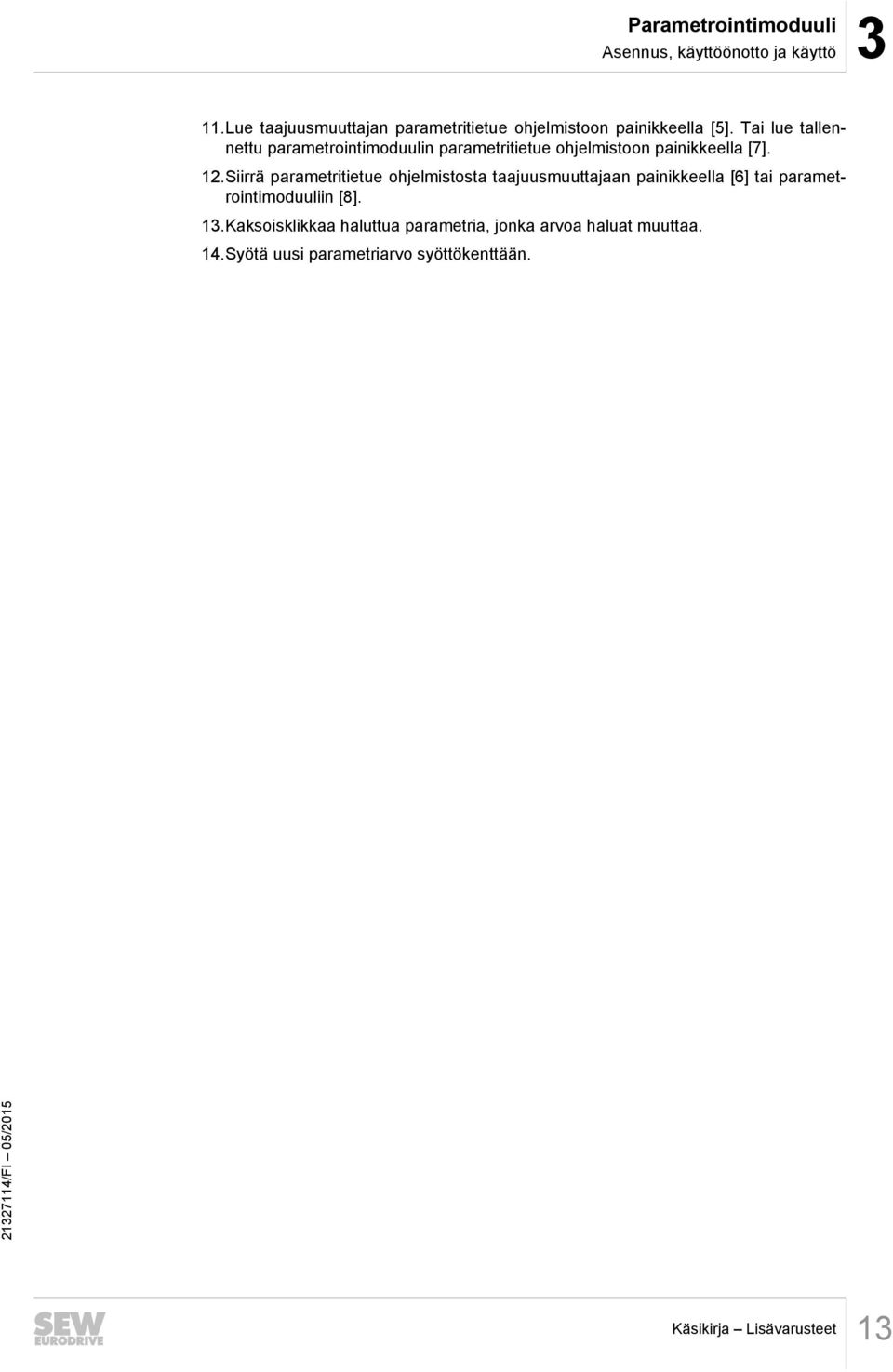

13 Parametrointimoduuli Asennus, käyttöönotto ja käyttö 3 11.Lue taajuusmuuttajan parametritietue ohjelmistoon painikkeella [5]. Tai lue tallennettu parametrointimoduulin parametritietue ohjelmistoon painikkeella [7]. 12.Siirrä parametritietue ohjelmistosta taajuusmuuttajaan painikkeella [6] tai parametrointimoduuliin [8]. 13.Kaksoisklikkaa haluttua parametria, jonka arvoa haluat muuttaa. 14.Syötä uusi parametriarvo syöttökenttään. Käsikirja Lisävarusteet 13
14 4 Ohjauslaite 4 Ohjauslaite Jokainen MOVITRAC -LT-taajuusmuuttaja on varustettu vakiona ohjauspaneelilla, jonka ansiosta taajuusmuuttajaa voidaan käyttää ilman erillisiä laitteita. [1] [2] MOVITRAC LT [4] [5] [3] [6] [1] 6-paikkainen seitsensegmenttinäyttö [4] Navigate-painike [2] Start-painike [5] Auki-painike [3] Stop-/Reset-painike [6] Alas-painike Ohjauspaneelissa on 5 painiketta, joilla on seuraavat toiminnot: Navigate [4] Valikon vaihtaminen Parametriarvojen tallentaminen Reaaliaikaisten tietojen näyttäminen Ylös [5] Suurenna käyntinopeutta Parametriarvojen korottaminen Alas [6] Käyntinopeuden alennus Parametriarvojen pienentäminen Stop [3] Käyttölaitteen pysäytys Virheiden kuittaus Painike Painike Painike Painike Painike Start [2] Käyttölaitteen aktivointi Pyörimissuunnan vaihtaminen Ohjauslaitteen <Start>-/<Stop>-painikkeet on deaktivoitu silloin kuin parametrit on asetettu tehdasasetustilaan. Parametreiksi P-12 mallissa LTE-B ja P1-12 mallissa LTP-B tulee asettaa "1" tai "2" ohjauslaitteen <Start>-/<Stop>-painikkeiden aktivoimiseksi. Parametrien muuttovalikkoon pääsee vain navigointipainikkeella [4]. Vaihtaminen parametrien muutosvalikon ja reaaliaikaisen näytön välillä (käyttönopeus / käyttövirta): Pidä painiketta painettuna yli 1 sekunnin ajan. Vaihtaminen käynnissä olevan taajuusmuuttajan käyttönopeuden ja käyttövirran välillä: Paina painiketta lyhyesti (alle 1 sekunti). 14 Käsikirja Lisävarusteet
15 Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT BG-C 5 5 Ulkoiset ohjauslaitteet MOVITRAC -LT-peruslaitteeseen on integroitu ohjauslaite. Eräissä käyttötilanteissa taajuusmuuttaja tarvitsee kuitenkin ulkoisen ohjauslaitteen. Valinnainen ohjainlaite toimitetaan itseliimautuvalla tiivisteellä ja 3 metrin kaapelilla varustettuna. Laite yhdistetään tämän kaapelin avulla taajuusmuuttajan RJ45-liitäntään. Lisälaite saa 24 V:n jännitteen taajuusmuuttajalta RJ45-kaapelia pitkin. Ohjainlaitteen ja taajuusmuuttajan välisen kaapelin enimmäispituus on 25 m, mikäli kaapeli on varustettu häiriösuojauksella. Verkkoon kuuluvien kaapelien kokonaispituus ei olla yli 25 m suojaamattomien kaapelien tapauksessa ja yli 100 m häiriösuojattujen kaapelien tapauksessa. 5.1 Ulkoinen ohjauslaite LT BG-C Valinnaisena varusteena on saatavissa ulkoinen ohjauslaite, joka on varustettu 7 segmentin näytöllä. Tyyppi Tuotenumero LTE-B LTP-B LT BG-C X X X = käytettävissä = ei käytettävissä Käsikirja Lisävarusteet 15
16 5 Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT BG-C Asennus kytkentäkaappiin tai ohjaustauluun Jotta laitteen LT BG-C voi asentaa kytkentäkaapin oveen tai ohjaustauluun, metalliosa on leikattava seuraavan piirroksen mukaisesti. Jos ohjauslaitteen yhteydessä käytetään toimitukseen sisältyvää itseliimautuvaa tiivistettä, ohjauslaite täyttää kotelointiluokan IP54/NEMA 13 vaatimukset. a c b f d e g [1] h [a] 81 mm [f] 3 mm [b] 67 mm [g] 70 mm [c] 65 mm [h] 55 mm [d] 21 mm [1] Kolo [e] 55 mm 16 Käsikirja Lisävarusteet
17 Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT BG-C Tekniset tiedot Laiteliitäntä RJ45 Syöttöjännite DC 24 V ± 10 % Syöttövirta Kotelointiluokka 30 ma Ympäristön lämpötila käytön aikana C Suurin sallittu suhteellinen ilmankosteus IP20 (asennus kytkentäkaapin ulkopuolelle) IP54/NEMA 13 (asennus kytkentäkaapin oveen) 95 % tiivistymätöntä Ilmoitukset näytössä Erillinen ohjauslaite näyttää siihen yhdistetyn taajuusmuuttajan virhekoodiin liittyvät tiedot, mikäli taajuusmuuttajassa on ilmennyt häiriöitä tai ohjauslaite on suorittanut häiriön vuoksi pysäytyksen. Täydellinen koodien luettelo sekä diagnostiikkaan ja häiriöiden poistamiseen liittyvät tiedot sisältyvät varustukseen kuuluvan MOVITRAC LT - laitteen käyttöohjeeseen. Erillinen ohjauslaite näyttää eri käyttötilat erilaisten ilmoitusten avulla: Ilmoitus näytössä SCAN.. LOAD.. Err-SC Adr-XX Selitys Erillinen ohjauslaite hakee taajuusmuuttajaa verkosta. Erillinen ohjauslaite on löytänyt verkosta taajuusmuuttajan. Taajuusmuuttaja lataa käyttöönottoon liittyvät tiedot. Erillinen ohjauslaite on menettänyt yhteyden taajuusmuuttajaan. Ilmoittaa erillisen ohjauslaitteen osoitteen, kirjainten XX paikalla voivat olla luvut Käsikirja Lisävarusteet 17
18 5 Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT ZBG OLED A 5.2 Ulkoinen ohjauslaite LT ZBG OLED A Valinnaisena varusteena on saatavissa ulkoinen ohjauslaite, joka on varustettu OLEDtäystekstinäytöllä. Tyyppi Tuotenumero LTE-B LTP-B LT ZBG OLED A X X X = käytettävissä = ei käytettävissä Asennus kytkentäkaappiin tai ohjaustauluun Jotta laitteen LT ZBG OLED A voi asentaa kytkentäkaapin oveen tai ohjaustauluun, metalliosa on leikattava seuraavan piirroksen mukaisesti. Jos ohjauslaitteen yhteydessä käytetään toimitukseen sisältyvää itseliimautuvaa tiivistettä, ohjauslaite täyttää kotelointiluokan IP54 / NEMA 13 vaatimukset Käsikirja Lisävarusteet
19 Ulkoiset ohjauslaitteet Ulkoinen ohjauslaite LT ZBG OLED A Tekniset tiedot Laiteliitäntä RJ45 Syöttöjännite DC 24 V ± 10 % Syöttövirta Kotelointiluokka 30 ma Ympäristön lämpötila käytön aikana C Suurin sallittu suhteellinen ilmankosteus IP20 (asennus kytkentäkaapin ulkopuolelle) IP54/NEMA 13 (asennus kytkentäkaapin oveen) 95 % tiivistymätöntä Ilmoitukset näytössä Erillinen ohjauslaite näyttää siihen yhdistetyn taajuusmuuttajan virhekoodiin liittyvät tiedot, mikäli taajuusmuuttajassa on ilmennyt häiriöitä tai ohjauslaite on suorittanut häiriön vuoksi pysäytyksen. Täydellinen koodien luettelo sekä diagnostiikkaan ja häiriöiden poistamiseen liittyvät tiedot sisältyvät varustukseen kuuluvan MOVITRAC LT - laitteen käyttöohjeeseen. Erillinen ohjauslaite näyttää eri käyttötilat erilaisten ilmoitusten avulla: Ilmoitus näytössä Scanning for Drive XX LOAD.. SC-OBS Select Language Select drive address XX Select LT-Pad ID Selitys Erillinen ohjauslaite hakee taajuusmuuttajaa verkosta. Erillinen ohjauslaite on löytänyt verkosta taajuusmuuttajan. Taajuusmuuttaja lataa käyttöönottoon liittyvät tiedot. Erillinen ohjauslaite on menettänyt yhteyden taajuusmuuttajaan. Yhteyden voi palauttaa lähtötilaan painamalla painiketta <stop>. Tarkasta taajuusmuuttajan osoite. Käytettävissä olevien kielten valintaluettelo. Halutun kielen voi valita painikkeella <navigoi>. Taajuusmuuttajan osoitteen valitsemisen yhteydessä esiintyvä näyttö. Näyttää sen taajuusmuuttajan osoitteen, johon erillisen ohjauslaitteen on määrä muodostaa yhteys. Erillisen ohjauslaitteen tunnisteen (1 tai 2) valitsemisen yhteydessä esiintyvä näyttö. Tämä valinta on tehtävä silloin, kun 2 erillistä ohjauslaitetta on määrä yhdistää joko yhteen taajuusmuuttajaan tai verkkoon, joka sisältää useita taajuusmuuttajia. Käsikirja Lisävarusteet 19
20 5 Ulkoiset ohjauslaitteet Sähköasennus 5.3 Sähköasennus Ulkoisen ohjauslaitteen voi yhdistää suoraan taajuusmuuttajaan RJ45-vakiokaapelilla. Jännitesyöttö ja tiedonsiirto tapahtuvat tämän liitännän välityksellä. Liitin ohjauslaitteessa: [1] Jää yhdistämättä [2] Jää yhdistämättä [3] 0 V [4] RS485- (Engineering) [5] RS485+ (Engineering) [6] +24 V (jännitesyöttö) [7] Jää yhdistämättä [8] Jää yhdistämättä 20 Käsikirja Lisävarusteet
21 BR U V W BR U V W BR U V W Ulkoiset ohjauslaitteet Järjestelmän rakenne Järjestelmän rakenne Ohjainlaitetta voi käyttää heti fyysisen yhteyden muodostamisen jälkeen. Ohjainlaite tukee verkkoa, jossa yhteyden muodostaminen eri LT-taajuusmuuttajiin tapahtuu tiedonsiirto-osoitteita käyttäen. Ks. "Tiedonsiirto-osoitteen asettaminen" ( 2 22). Valmiiseen verkkoon voi integroida enintään 2 ohjauslaitetta. Yhtä ohjauslaitetta voi käyttää enimmillään 63:n samaan verkkoon yhdistetyn taajuusmuuttajan ohjaamiseen. Ohjauslaite näyttää tällöin aina kerrallaan yhden taajuusmuuttajan tiedot tai ohjaa kerrallaan aina yhtä taajuusmuuttajaa. Ohjauslaitetta voi käyttää seuraavasti: Yksi taajuusmuuttaja on varustettu yhdellä tai enintään 2 ulkoisella ohjauslaitteella. -DCL1/LL2/NL3 MOVITRAC LT IOIOI Useita taajuusmuuttajia (enintään 63) on varustettu 1:llä tai enintään 2 ulkoisella ohjauslaitteella. -DCL1/LL2/NL3 -DCL1/LL2/NL3 MOVITRAC LT MOVITRAC LT IOIOI IOIOI Käsikirja Lisävarusteet 21
22 5 Ulkoiset ohjauslaitteet Käyttöönotto 5.5 Käyttöönotto Tiedonsiirto-osoitteen asettaminen Ulkoinen ohjauslaite yrittää ensimmäisen käyttöönoton yhteydessä muodostaa yhteyden osoitteella 1 varustettuun taajuusmuuttajaan. Käyttöönoton jälkeen näytössä on teksti "SCAN..". Ulkoinen ohjauslaite hakee verkosta taajuusmuuttajan, jonka osoite on 1. Kun tämä taajuusmuuttaja on löytynyt, näyttöön ilmestyy teksti "Load..". Ulkoinen ohjauslaite lukee taajuusmuuttajan konfigurointitiedot. Tämä toimenpide kestää noin 1-2 sekuntia. Toimenpiteen päätyttyä ulkoinen ohjauslaite näyttää taajuusmuuttajan tosiaikaisen tilan. Jos ulkoinen ohjauslaite ei pysty löytämään osoitteella 1 nimettyä taajuusmuuttajaa (ts. verkossa on ainoastaan taajuusmuuttaja, jonka osoite on jokin muu kuin 1), ulkoisen ohjauslaitteen tiedonsiirtoosoitteen kohdalla on teksti "Adr-01". Käyttäjä voi muuttaa osoitetta välillä 1-63 ulkoisen ohjauslaitteen painikkeilla <ylös>/<alas>. Taajuusmuuttajan konfigurointitiedot voi ladata painikkeella <seis/reset> sen jälkeen kuin asetettu osoite sopii yhteen verkkoon yhdistetyn taajuusmuuttajan kanssa. Käyttäjä voi tarvittaessa muuttaa ulkoisen ohjauslaitteen osoitetta ja muodostaa siten yhteyden johonkin toiseen samaan verkkoon kuuluvan taajuusmuuttajan kanssa sen jälkeen, kun yhteys on muodostettu ulkoisen ohjauslaitteen ja taajuusmuuttajan välille. Voimassa oleva osoite "Adr-XX" ilmestyy näyttöön, kun painikkeita <seis/reset> ja <alas> painetaan samanaikaisesti. Taajuusmuuttajan voi valita painikkeella <ylös>/ <alas>. Yhteyden ulkoisen ohjauslaitteen ja asianomaisen taajuusmuuttajan välillä voi muodostaa painamalla tämän jälkeen samanaikaisesti painiketta <seis/reset>. 2 ulkoiseen ohjauslaitteeseen liittyvät asetukseet Laitteen numeroa voi muuttaa toimimalla seuraavasti: Paina painikkeita <navigoi>, <seis/reset> ja <alas> samanaikaisesti. Näyttöön ilmestyy teksti "Port-x" (x = 1 tai 2). Siirry asianomaisen ohjauslaitteen kohdalle painikkeilla <ylös>/<alas>. Normaalikäyttöön voi siirtyä painamalla painikkeita <navigoi>, <seis/reset> ja <alas> samanaikaisesti Parametrien muuttaminen/valvonta Parametriarvon valvonta tai muuttaminen: Kun taajuusmuuttajan näytössä on "Stop" tai "Inhibit", pidä painiketta <navigoi> painettuna yli 1 sekunnin ajan. Näyttöön tulee tällöin P-01 mallin LTE-B tapauksessa ja P1-01 mallin LTP-B tapauksessa. Parametrin arvon voi hakea näyttöön painamalla painiketta <navigoi>. Siirry tarvittavan arvon kohdalle painikkeilla <ylös>/<alas>. Muutoksen voi tallentaa painamalla painiketta <navigoi> uudelleen. Reaaliaikaiseen tilaan voi palata pitämällä painiketta <navigoi> painettuna yli 1 sekunnin ajan. Jos käyttölaite on pysähdyksissä, näytössä on teksti "Stop". Jos käyttölaite on käynnissä, näyttöön ilmestyvät reaaliaikaiset tiedot (esim. pyörimisnopeus, taajuus, virta tai teho) Esiasetettu pyörimisnopeuden ohjearvo ulkoisen ohjauslaitteen avulla tapahtuvassa käytössä Jotta käyttölaitetta voi ohjata ulkoisen ohjauslaitteen välityksellä unipolaarisesti tai bipolaarisesti, aseta parametrin: 22 Käsikirja Lisävarusteet
23 Ulkoiset ohjauslaitteet Käyttöönotto 5 P-12 arvoksi 1 tai 2 mallin LTE-B tapauksessa P1-12 arvoksi 1 tai 2 mallin LTP-B tapauksessa. Käyttölaitteen voi käynnistää esiasetetun pyörimisnopeuden mukaisesti asettamalla parametrin: P-31 arvoksi 1 tai 3 mallin LTE-B tapauksessa P2-37 arvoksi 1 tai 3 mallin LTP-B tapauksessa. Paina painiketta <seis> käyttölaitteen ollessa pysähdyksissä. Digitaalisen potentiometrin arvo ( pyörimisnopeuden ohjearvo) ilmestyy näyttöön. Mallin LTP-B kohdalla arvo ilmestyy näyttöön vain asetuksen P2-37 = 1 tapauksessa. Tarvittavan käyntinopeuden voi asettaa painikkeilla <ylös>/<alas>. Reaaliaikaiseen tilaan voi palata painamalla painiketta <seis>. Näyttöön ilmestyy teksti "Stop". Paina painiketta <käyntiin>, jotta käyttölaite kiihtyy ohjenopeudelle Pyörimisnopeuden muuttaminen ulkoisen ohjauslaitteen avulla tapahtuvassa reaaliaikaisessa käytössä Jotta käyttölaitetta voi ohjata ulkoisen ohjauslaitteen välityksellä unipolaarisesti tai bipolaarisesti, aseta parametrin: P-12 arvoksi 1 tai 2 mallin LTE-B tapauksessa P1-12 arvoksi 1 tai 2 mallin LTP-B tapauksessa. Käyttölaitteen voi käynnistää esiasetetun pyörimisnopeuden mukaisesti asettamalla parametrin: P-31 arvoksi 1 tai 3 mallin LTE-B tapauksessa P2-37 arvoksi 1 tai 3 mallin LTP-B tapauksessa. Paina <käyntiin>-painiketta. Pyörimisnopeutta voi kasvattaa painamalla painiketta <ylös>. Käyttölaitteen nopeus kiihtyy, kunnes painike vapautetaan tai käyttölaite on saavuttanut maksiminopeuden. Maksiminopeus asetetaan parametrin P-01 kohdalle mallissa LTE-B ja parametrin P1-01 kohdalle mallissa LTP-B. Pyörimisnopeutta voi pienentää painamalla painiketta <alas>. Käyttölaitteen nopeus hidastuu, kunnes painike vapautetaan tai käyttölaite on saavuttanut miniminopeuden. Miniminopeus asetetaan parametrin P-02 kohdalle mallissa LTE-B ja parametrin P1-02 kohdalle mallissa LTP-B. Käyttölaitteen voi pysäyttää painamalla painiketta <seis>. Pyörimisnopeus pienenee hidastusrampin kautta pysähdystilaan saakka. Näyttöön ilmestyy teksti "Stop". Käyttölaite on pois käytöstä. Käsikirja Lisävarusteet 23
24 5 Ulkoiset ohjauslaitteet Käyttöönotto Pyörimissuunnan vaihto Jotta käyttölaitetta voi ohjata ulkoisen ohjauslaitteen välityksellä unipolaarisesti tai bipolaarisesti, aseta parametrin: P-12 arvoksi 1 tai 2 mallin LTE-B tapauksessa P1-12 arvoksi 1 tai 2 mallin LTP-B tapauksessa. Käyttölaitteen voi käynnistää esiasetetun pyörimisnopeuden mukaisesti asettamalla parametrin: P-31 arvoksi 1 tai 3 mallin LTE-B tapauksessa P2-37 arvoksi 1 tai 3 mallin LTP-B tapauksessa. Paina <käyntiin>-painiketta. Käyttölaite kiihtyy esiasetetulle pyörimisnopeudelle (asetettu digitaalisella potentiometrilla). Tarvittavan käyntinopeuden voi asettaa painikkeilla <ylös>/<alas>. Pyörimissuuntaa voi vaihtaa painamalla painiketta <käyntiin> uudelleen. Käyttölaitteen voi pysäyttää painamalla painiketta <seis>. Pyörimisnopeus pienenee hidastusrampin kautta pysähdystilaan saakka. Jos pyörimissuunnan vaihdon binääritulossa ei ole signaalia, käyttölaite pyörii aina positiivisen pyörimissuuntaan Parametrien lukitseminen/vapauttaminen Pääsyn parametreihin voi estää asiattomilta asettamalla parametrin P-38 arvoksi 1 mallin LTE-B tapauksessa tai parametrin P2-39 arvoksi 1 mallin LTP-B tapauksessa. Parametrilukituksen voi asettaa tai vapauttaa taajuusmuuttajasta tai ulkoisesta ohjauslaitteesta. Käyttölaitteen ohjaimeen sekä käyttöä koskeviin tietoihin on mahdollista päästä edelleenkin käsiksi. Pääsyn parametreihin voi vapauttaa asettamalla suoraan taajuusmuuttajasta parametrin P-38 arvoksi 0 mallin LTE-B tapauksessa tai parametrin P2-39 arvoksi 0 mallin LTP-B tapauksessa. 24 Käsikirja Lisävarusteet
25 Verkkopaketit Peruspaketti (kaapelisarja A) 6 6 Verkkopaketit Saatavissa on tarvittavat komponentit sisältäviä verkkopaketteja, joiden avulla on mahdollista muodostaa verkkoyhteys laitteen MOVITRAC LTE-B tai LTP-B ja UOxkotelon sisältämän yhdyskäytävän välillä. 6.1 Peruspaketti (kaapelisarja A) Tyyppi Peruspaketti (kaapelisarja A) sisältää kaikki komponentit, joita tarvitaan taajuusmuuttajan yhdistämiseen yhdyskäytävään, laitteeseen MOVI-PLC tai CCU-yksikköön. Kaapelisarja A sisältää myös kaapelijakajan eristämiseen tarvittavan kutisteletkun. Kappalemäärä Kuvaus Pituus Tuotenumero LTE-B LTP-B OP LT 005 A2 1 Avoimella päällä varustettu RJ45-kaapeli 0,5 m X X 1 Kaapelijakaja - 1 Päätepistoke - X = käytettävissä Kuva sivulta Yksittäislaite X = ei käytettävissä Yhdistä RJ45-kaapeli laitteen MOVI-PLC tai yhdyskäytävän 7-napaisella pistokkeella. Kuvaus Liitin Yhteys RJ45-pistokkeeseen Pistoke X26: CAN 1 ja virransyöttö (pistoliitin) X26:1 CAN 1H SBus+ (oranssi) X26:2 CAN 1L SBus- (valkoinen-oranssi) X26:3 DGND 0 V (valkoinen-vihreä) X26:4 Varattu X26:5 Varattu X26:6 DGND X26:7 DC 24 V Päätepistoke on yhdistettävä verkon viimeisen taajuusmuuttajan Y-adapteriin. DHP 11B LTP-B X31 L1/L L2/N L3 X30 X33 X32 MOVITRAC LT ON X34 [3] + BR U V W [1] [4] [1] Avoimella päällä varustettu RJ45-kaapeli [2] RJ45-kaapeli [3] Kaapelijakaja [4] Päätepistoke (120 Ω) Käsikirja Lisävarusteet 25
26 6 Verkkopaketit Laajennuspaketti (kaapelisarja B) 6.2 Laajennuspaketti (kaapelisarja B) Tyyppi Laajennuspakettia käytetään peruspaketin (kaapelisarja A) lisäksi, jotta lisätaajuusmuuttajien yhdistäminen liittäminen verkkoon olisi mahdollista. Kaapelisarja B sisältää myös kaapelijakajan eristämiseen tarvittavan kutisteletkun. Kappalemäärä Kuvaus Pituus Tuotenumero LTE-B LTP-B OP LT 005 B2 1 RJ45 RJ45-kaapeliin 0,5 m X X 1 Kaapelijakaja - OP LT 010 B2 1 RJ45 RJ45-kaapeliin 1 m X X 1 Kaapelijakaja - X = käytettävissä = ei käytettävissä Esimerkki Seuraavassa esimerkissä kolmea taajuusmuuttajaa käytetään yhden yhdyskäytävän (ohjaimen) yhteydessä. Tähän tarvitaan kaapelisarja A ja kaksi laajennuspakettia (kaapelisarjaa B). DHP 11B LTP-B 1 L1/L L2/N L3 X30 X33 MOVITRAC LT X31 X ON X34 [3] + BR U V W [1] [4] DHP 11B LTP-B 1 LTP-B n-1 LTP-B n X31 L1/L L2/N L3 L1/L L2/N L3 L1/L L2/N L3 X30 X33 MOVITRAC LT MOVITRAC LT MOVITRAC LT X ON X34 + BR U V W + BR U V W [3] [3] [3] + BR U V W [1] [1] Avoimella päällä varustettu RJ45-kaapeli [2] [2] [3] Kaapelijakaja [4] Käsikirja Lisävarusteet
27 Verkkopaketit PC-käyttöönottopaketti (kaapelisarja C) 6 [2] RJ45 RJ45-kaapeliin [4] Päätepistoke (120 Ω) 6.3 PC-käyttöönottopaketti (kaapelisarja C) Tyyppi Tätä kaapelisarjaa käytetään taajuusmuuttajan yhdistämiseen ohjelmistopäivitystä tai käyttöönotto-ohjelmiston LT-Shell avulla tapahtuvaa konfigurointia varten. Lisäksi tarvitaan liityntätyypin muunnin USB11A. PC-käyttöönottopaketti (C) sisältää kaikki komponentit, joita tarvitaan laitteen yhdistämiseen laitteella MOVITRAC LTE-B, LTP-B, LTP-A tai MOVIFIT basic varustettuun verkkoon RS485-liitännän välityksellä. Kappalemäärä Kuvaus Pituus Tuotenumero LTE-B LTP-B OP LT 003 C 1 RJ-adapteri (RJ45, RJ45, RJ10) X X 1 1 RJ45 kaapeliin RJ45 (sininen) (LTE-B, LTP-B) 1 1 RJ45 kaapeliin RJ11 (musta) (LTP-A, MOVIFIT basic) 0,5 m 0,5 m X = käytettävissä = ei käytettävissä Esimerkki 1 Kuvassa esimerkki kaapelisarjan C käytöstä. LTP-B L1/LL2/N L3 MOVITRAC LT [2] + BR U V W [8] [5] [6] SEW [7] [2] RJ45 RJ45-kaapeliin [7] Kaapeli USB A-B [5] RJ10 RJ10-kaapeliin [8] RJ-adapteri (2 RJ45, 1 RJ10) [6] USB11A Käsikirja Lisävarusteet 27
28 Verkkopaketit PC-käyttöönottopaketti (kaapelisarja C) Esimerkki 2 Kuvassa esimerkki kaapelisarjan C käytössä olemassa olevassa kenttäväyläverkossa. DHP 11B LTP-B 1 LTP-B n-1 LTP-B n X31 L1/L L2/N L3 L1/L L2/N L3 L1/L L2/N L3 X33 X32 MOVITRAC LT... MOVITRAC LT X30 MOVITRAC LT ON X34 [3] + BR U V W + BR U V W [3] [2] + BR U V W [1] [8] [2] [6] [2] [5] [7] SEW [1] Avoimella päällä varustettu RJ45-kaapeli [5] RJ10 RJ10-kaapeliin [2] RJ45 RJ45-kaapeliin [6] USB11A [3] Kaapelijakaja [7] Kaapeli USB A-B [4] Päätepistoke (120 Ω) [8] RJ-adapteri (2 RJ45, 1 RJ10) SBus-verkkoon kuuluva päätepistoke tai RJ-adapteri on varustettu päätevastuksella. Jos PC-käyttöönottopakettia (C) käytetään yhdessä peruspaketin (A) kanssa, päätepistokkeen tilalle on asennettava RJ-adapteri. Yhdistä RJ10-pistoke (4-napainen) muuntimeen USB11A. OHJE Käytä laitteiden MOVITRAC LTP-B ja MOVITRAC LTE-B yhteydessä ainoastaan sinistä RJ45-RJ45-kaapelia. Käytä laitteiden MOVITRAC LTP-A ja MOVIFIT basic yhteydessä ainoastaan mustaa RJ45-RJ11-kaapelia. Liitinnastat voivat vahingoittua, mikäli RJ-liittimiin yhdistetään vääränlaiset pistokkeet. 28 Käsikirja Lisävarusteet
29 Verkkopaketit Kaapelijakaja 1 jakajaan Kaapelijakaja 1 jakajaan 2 Tyyppi Tuotenumero LTE-B LTP-B LT-RJ-CS-21-C X X X = käytettävissä = ei käytettävissä RJ45-kaapelijakajaa tarvitaan laitteen MOVITRAC LT RJ45-tiedonsiirtoliitännän yhdistämiseen johonkin toiseen taajuusmuuttajaan tai ohjauslaitteeseen. Tällainen tilanne esiintyy tyypillisesti silloin, kun samassa verkossa on tarpeen muodostaa tiedonsiirtoyhteys jonkin seuraavassa mainitun lähdelaitteen ja useiden taajuusmuuttajien välillä. Erillinen ohjauslaite Taajuusmuuttajien verkko laitteeseen MOVI-PLC SBus-väylän välityksellä Kenttäväylätiedonsiirto UOH-/DFx-yhdyskäytävän välityksellä OHJE Kaapelisarjat A ja B sisältävät kaikki laitteiden yhdistämiseen tarvittavat komponentit. Tähän tarkoitukseen ei tarvita muita kaapelijakajia. Käsikirja Lisävarusteet 29
30 7 Valmiskaapelit Toiseen päähän asennetulla RJ45-pistokkeella varustettu valmiskaapeli 7 Valmiskaapelit 7.1 Toiseen päähän asennetulla RJ45-pistokkeella varustettu valmiskaapeli Jokaisen kaapelin toisessa päässä on 8 napainen RJ45 pistoke. Tämän kaapelin avulla MOVITRAC LT yhdistetään yhdyskäytävään DFx. Tyyppi Kaapelipituus Tuotenumero LTE-B LTP-B LT K-RJ0E-005-B 0,5 m suojaamaton X X X = käytettävissä = ei käytettävissä HUOM Kaapelisarjat A ja B sisältävät kaikki laitteiden yhdistämiseen tarvittavat komponentit. Tähän tarkoitukseen ei tarvita muita kaapeliliitäntöjä. 7.2 Kumpaankin päähän asennetuilla RJ45-pistokkeilla varustettu valmiskaapeli Näistä valmiskaapeleista on saatavissa 3 eri pituutta. Jokaisen kaapelin kummassakin päässä on 8 napainen RJ45 pistoke. Tyyppi Kaapelipituus Tuotenumero LTE-B LTP-B LT K-RJ-003-B 0,5 m suojaamaton X X LT K-RJ-010-B 1,0 m suojaamaton X X LT K-RJ-030-B 3,0 m suojaamaton X X X = käytettävissä = ei käytettävissä 30 Käsikirja Lisävarusteet
31 Ohjauskortit Ohjauskortti OB LT LOCMO 8 8 Ohjauskortit 8.1 Ohjauskortti OB LT LOCMO Tyyppi Tuotenumero LTE-B LTP-B OB LT LOCMO X X = käytettävissä = ei käytettävissä Taajuusmuuttajan toiminnan vapauttaminen ja pyörimisnopeuden ohjaaminen on mahdollista myös ohjauskortin avulla. Ohjauskortissa on kytkimiä, jotka on yhdistetty suoraan binäärituloihin. Potentiometri on liitetty analogituloon. OHJE Tämä lisälaite on tarkoitettu vain testauskäyttöön. Kenttäkäytössä käyttölaitteen ohjaamiseen tarvitaan kiinteästi johdotettu yhteys OHJE Ohjauskortin liitinkytkennät vastaavat laitteen MOVITRAC LTE B kytkentöjä Tekniset tiedot Kotelointiluokka IP00 Kytkimen asento Ylhäällä auki 0 V looginen "0" Alhaalla kiinni 24 V looginen "1" Potentiometrin asento Vaste vasemmalla = 0 V Vaste oikealla = 10 V Ympäristön lämpötila C Mitat mm (ilman liitinnastoja) 16 in (ilman liitinnastoja) 0.64 Käsikirja Lisävarusteet 31
32 8 Ohjauskortit Ohjauskortti OB LT LOCMO Asennus VAROITUS Sähköiskun vaara vain osittain purkautuneiden kondensaattoreiden vuoksi. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen. Odota 10 minuuttia taajuusmuuttajan jännitteettömäksi kytkemisen ja verkkojännitteen sekä 24 voltin DC-jännitteen poiskytkemisen jälkeen. Varmista sen jälkeen laitteen jännitteetön tila. Työt saa aloittaa vasta sen jälkeen. 1. Varmista, että kaikki kytkimet ovat ylemmässä asennossa (kytkimet auki). 2. Työnnä ohjauskortti liitinalustaan. 3. Yhdsitä liittimet 1-11 ruuvinvääntimellä Käyttöönotto ja käyttö Paikallinen ohjain Kytkin 1 Kytkin 2 Kytkin 3 Potentiometri Taajuusmuuttaja DI1 DI2 DI3 AI/DI4 Kytkimet 1-3 ovat kiinteästi määriteltyjä binäärituloja, potentiometri 1 on konfiguroitavissa analogi- tai binäärituloksi. Potentiometrin vasemmanpuoleinen vaste on looginen "0". Oikeanpuoleinen vaste on looginen "1". Ulkoisen ohjauskortin toimintatapa riippuu parametrien P-12 ja P-15 asetuksista. Ks. "Käyttöohje MOVITRAC LTE-B". Tehdasasetuksen mukaan: P-12 = 0, liitinkäyttö (ohjaimen signaalilähde) P-15 = 0 (binääritulojen toimintojen valinta). Eri kytkinten ja potentiometrien käyttö on mahdollista tuloliitinten konfiguroinnista riippuen. Toiminnot tehdasasetuksen tapauksessa: P-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo 0 0: Pysäytys / säätimen lukitus 1: Aktivointi / käynnistys 0: Oikealle 1: Vasemmalle 0: Analogisen käyntinopeusarvon vertailuarvo 1: Esiasetettu käyntinopeus 1 Käyntinopeuden vertailuarvo 32 Käsikirja Lisävarusteet
33 Ohjauskortit Ohjauskortti LTZOBLOCMOB Ohjauskortti LTZOBLOCMOB Tyyppi Tuotenumero LTE-B LTP-B LTZOBLOCMOB X X = käytettävissä = ei käytettävissä Ohjauskortin avulla taajuusmuuttajaa voi ohjata helposti ja nopeasti paikallisten kytkinten avulla. Ohjauskortti yhdistetään 13 napaiseen liittimeen ja saa 24 V:n jännitteen liittimen 1 kautta. OHJE Tämä lisälaite on tarkoitettu vain testauskäyttöön. Kenttäkäytössä käyttölaitteen ohjaamiseen tarvitaan kiinteästi johdotettu yhteys Tekniset tiedot Kotelointiluokka IP00 Kytkimen asento Ylhäällä auki 0 V looginen "0" Alhaalla kiinni 24 V looginen "1" Potentiometrin asento Vaste vasemmalla = 0 V Vaste oikealla = 10 V Ympäristön lämpötila C Mitat mm (ilman liitinnastoja) 14 in (ilman liitinnastoja) 0.55 Käsikirja Lisävarusteet 33
34 8 Ohjauskortit Ohjauskortti LTZOBLOCMOB Asennus VAROITUS Sähköiskun vaara vain osittain purkautuneiden kondensaattoreiden vuoksi. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen. Odota 10 minuuttia taajuusmuuttajan jännitteettömäksi kytkemisen ja verkkojännitteen sekä 24 voltin DC-jännitteen poiskytkemisen jälkeen. Varmista sen jälkeen laitteen jännitteetön tila. Työt saa aloittaa vasta sen jälkeen. 1. Varmista, että kaikki kytkimet ovat ylemmässä asennossa (kytkimet auki). 2. Työnnä ohjauskortti liitinalustaan. 3. Yhdsitä liittimet 1-13 ruuvinvääntimellä Käyttöönotto ja käyttö Paikallinen ohjain Kytkin 1 Kytkin 2 Kytkin 3 Potentiometri 1 Potentiometri 2 Kytkin 4 Kytkin 5 Taajuusmuuttaja DI1 DI2 DI3 AI1/DI4 AI2/DI5 STO+ STO- Kytkimet 1-3 ovat kiinteästi määriteltyjä binäärituloja, potentiometrit 1 ja 2 ovat konfiguroitavissa analogi- tai binäärituloksi. Potentiometrin vasemmanpuoleinen vaste on looginen "0". Oikeanpuoleinen vaste on looginen "1". Kytkimet 4 ja 5 erottavat tulot STO+ ja STO-. Molempien kytkinten tulee olla kytkeytyneitä, jotta taajuusmuuttajan voi siirtää tilasta "Inhibit" tilaan "Stop". Ulkoisen ohjauskortin toimintatapa riippuu parametrien P1-12 ja P1-15 asetuksista. Ks. "Käyttöohje MOVITRAC LTP-B". Tehdasasetuksen mukaan: P1-12 = 0, liitinkäyttö (ohjaimen signaalilähde) P1-15 = 1 (binääritulojen toimintojen valinta). Eri kytkinten ja potentiometrien käyttö on mahdollista tuloliitinten konfiguroinnista riippuen. Toiminnot tehdasasetuksen tapauksessa: P1-15 Binääritulo 1 Binääritulo 2 Binääritulo 3 Analogitulo 1 / binääritulo 4 1 0: Pysäytys / säätimen lukitus 1: Aktivointi / käynnistys 0: Oikealle 1: Vasemmalle 0: Valittu ohjekäyntinopeus 1: Esiasetettu käyntinopeus 1, 2 Analoginen 1 ohjekäyntinopeus Analogitulo 2 / binääritulo 5 0: Esiasetettu käyntinopeus 1 1: Esiasetettu käyntinopeus 2 34 Käsikirja Lisävarusteet
35 Hakusanaluettelo Hakusanaluettelo J Järjestelmän yleiskuva... 7 K Kaapelijakaja 1 jakajaan Kaapelisarja A Kaapelisarja B Kaapelisarja C Korvausvaatimukset... 5 Käyttöliittymä L Ohjauslaite LT BG-C LT ZBG OLED A LT-Shell-ohjelmisto O Ohjauskortti... 31, 33 Ohjauslaite LT BG-C Ohjauslaite OLED A OLED-ohjauslaite P Parametrointimoduuli... 8 R RJ45-pistokkeella varustettu kaapeli (pistoke toisessa päässä) RJ45-pistokkeilla varustettu kaapeli (pistokkeet kummassakin päässä) T Tekijänoikeusmerkintä... 5 U Ulkoinen ohjauslaite LT BG-C Ulkoinen ohjauslaite LT ZBG OLED A W /FI 05/15 Verkkopaketit Kaapelijakaja 1 jakajaan Laajennuspaketti (kaapelisarja B) PC-käyttöönottopaketti (kaapelisarja C) Peruspaketti (kaapelisarja A) Käsikirja Lisävarusteet 35
36
37
38
39
40 SEW-EURODRIVE Driving the world SEW-EURODRIVE GmbH & Co KG P.O. Box BRUCHSAL GERMANY Phone Fax
