1 KATUVERKON KORJAUSVELAN MÄÄRITTÄMINEN KUNTOMITTAUKSILLA Case: Oulu Pertti Virtala

2 SISÄLTÖ Oulun kaupungin katuomaisuuden kunnonhallinnan kehittäminen Infraomaisuuden hallinta Korjausvelan määrittäminen Lähtötiedot Luokittelut Analysointi Korjausvelka Yhteenveto 2

3 HYVÄ OMAISUUDEN HALLINTA ISO Vastata vaadittuun palvelutasoon kustannustehokkaimmalla tavalla. Käytännöt, jotka liittyvät organisaation strategioiden harkittuun toteuttamiseen osana omaisuuden elinkaarta. Johtamisen toimintamalli, jonka avulla organisaatio pystyy vastaamaan palvelutasoihin, kysyntään, rahoitukseen sekä omaisuuteen ja sen kuntoon liittyviin kysymyksiin. Kehitettävä harkiten ja pienin askelin. 3

4 KUNNOSSAPITO - KORJAUS 4

5 KORJAUSVELAN KÄSITE OSANA VÄYLIEN YLLÄPIDON TOIMINNANSUUNNITTELUA Kattaa katuverkon Perustuu sen tilaan Toimii perusteluviestinnässä rahanhankinnan välineenä Vähennetään korjausohjelmilla Kehittymistä seurattava Tilanhallinta Tilatieto Ohjelmointi Päällystysohjelma Katuverkolta kerätty tieto Tarpeiden hallinta Korjausvelka Budjetointi Budjetti 5

6 YHTEISEUROOPPALAINEN MALLI KORJAUSVELAN LASKENNASTA -ERANET Kehitettiin EU:n Liikennevirastojen tilaamana työnä ns. ERANET-projektissa Pilotoitiin Suomen oloihin , 2015 Omaisuuden kartoitus ja luokittelu Kuntotilan mittaaminen/määrittäminen Kuntotilan luokittelu Korjaustarpeen määrittäminen Hinnoittelu Korjausvelan määrittäminen Maantiet radat vesiväylät = 2,4 Mrd. Korjausvelkaohjelma 600 M 6

7 KUNTALIITON TILAAMA KORJAUSVELAN LASKENTAMALLI - KEHTO Kehitettiin KEHTO-projektissa Käytetty kuntien ja kaupunkien katuverkoille Lähtöarvojen määritys Omaisuuserien syöttö Uudishinnan laskeminen Optimikuntotason määrittäminen Korjausvelan määrittäminen Uudet laskentaperusteet

8 KORJAUSVELAN MÄÄRITYS - ERANET 8

9 KATUINFRA ON MONIPUOLISTA Laji Määrä Kunto Ikä Korjaustarve Korjausvelka 9

10 KATUINFRAN KUNTO ON MONITAHOINEN PINTA Urautuneisuus Tasaisuus Sivukaltevuus Vaurioituneisuus Meluisuus Kitka Tasalaatuisuus Korkeusasema Väri, valonheijastavuus Vedenläpäisevyys Kulumiskestävyys RAKENNE Deformaatiokestävyys Vedenkestävyys Väsyminen, jäykkyys Pakkasenkestävyys Routanousu Kuivatus Painuma Vakavuus Kantavuus Routasulamiskestävyys 10

11 MINIMIVAATIMUKSET Tieto katuverkosta Määrä Sijainti Tärkeysluokitus Tieto katuverkon kunnosta Kuntoluokitus (1-5) Pintakunto Rakenteellinen kunto Palvelutasovaatimukset Korjaustarpeen määrittävä vaatimustaso Korjauspolitiikka Yksikköhinnat Hankekoko Niputus 11

12 KORJAUSVELKA CASE OULU Tieto katuverkosta (IRIS) Määrä 1466 km Sijainti Katunimi Alku- ja loppupisteet Tärkeysluokitus Ajoneuvoliikenne lk 1-3 Kevyt liikenne lk 1-2 Aluekoodi, kaupunginosa Ennen 2000/2005 rakennetut 12

13 PINTAPROFIILIN MITTAUKSET CASE OULU 2016: luokan 1 ja 2 kadut noin 200 km 2014: luokan 1 ja 2 kadut noin 300 km 13

14 PINTAPROFIILIN MITTAUKSET CASE OULU 3D-pinta Tunnusluvut 1 mm 50 mm 14

15 PÄÄLLYSTEEN PINNAN KUVAUS CASE OULU 2014: 3 luokan katuja noin 200 km 2016: kevyen liikenteen väylät noin 400 km 15

16 PÄÄLLYSTEEN PINNAN KUVAUS CASE OULU - VAURIOT 0 m 1 m 2 m 3 m 4 m 5 m 6 m Kuvaus Tulkinta Tunnusluvut UCI 21.6% 18.3 % 4.8 % 3.0 % 2.5 % 0.4 % 16 7 m 8 m 2.5 % 2.9 %

17 KUNTOLUOKITUS Kuntoluokka 5 Erittäin hyvä 4 Hyvä 3 Tyydyttävä 2 Huono 1 Erittäin huono Kunnon sanallinen kuvaus Kunnossapitotarve Suunnitelman tarve Uraluokka Tasaisuusluokka Vaurioluokka Katu on uusi ja hyvässä kunnossa. Ei Ei Katu on normaalisti kulunut, mutta hyvässä kunnossa suhteessa ylläpitoluokkaan ja liikennemäärään. Kadulla on pientä epätasaisuutta ja pieniä vaurioita, mutta kunto on tyydyttävä suhteessa ylläpitoluokkaan ja liikennemäärään. Kadun pintakunto on ylläpitoluokka ja liikennemäärä huomioon ottaen korjausta edellyttävässä kunnossa. Katu on erittäin epätasainen ja vaurioitunut ja suhteessa ylläpitoluokkaan ja liikennemäärään ala-arvoisen huonossa kunnossa. Ei Ei Huonokuntoisimpien katujaksojen tai -kohtien kunnossapitotoimet ovat kuitenkin perusteltuja. Paikoittaista kunnostustarvetta. Kunnossapitotoimet kohdistetaan pääasiallisesti tämän kuntoluokan kaduille. Kunnostus tai peruskorjaus tarpeellinen. Katu tulee korjata pikaisesti. Peruskorjaus välttämätön. Ei Ei aina Edellyttää suunnitelman laatimista

18 KUNTOLUOKITUS VS. PALVELUTASOVAATIMUS Palvelutaso Erittäin hyvä Hyvä Tyydyttävä Huono Erittäin huono Ennakoivan kunnossapidon optimiaikaikkuna 1 säästö tässä Palvelutasovaatimus maksaa 4 tässä Ikä 18

19 KUNTOTIETOJEN TARKASTELU 19

20 KORJAUSTARPEEN MÄÄRITTÄMINEN Kuntomittaukset/inventoinnit Päällystyspolitiikka Mittaus URA EPÄT VAURIOT KANTAVUUS Monivammaisuus Ennuste URA EPÄT VAURIOT Ennustettu nykytila URA EPÄT VAURIOT Pinnan korjaus Päällystäminen Peruskorjaus Kuntoluokitus Huonokuntoisuus Hankemuodostus Palvelutaso vaje Korjaustarve/ Korjausvelka 20

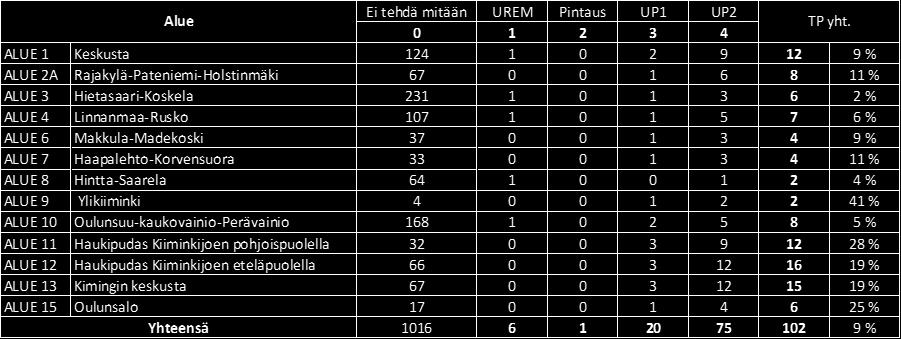

21 AJONEUVOLIIKENTEEN KATUJEN KORJAUSTARVE 21

22 AJONEUVOLIIKENTEEN KATUJEN KORJAUSVELKA 22

23 KATUJEN KORJAUSVELKA Ajoneuvoliikenteen kadut 7 M Kevyen liikenteen väylät 2 M Yhteensä 9 M 23

24 YHTEENVETO JA JOHTOPÄÄTÖKSET Mitä tehtiin Katuverkon korjausvelan laskentaperiaatteet Kuntomittaukset Kunnonhallinnan kehitysehdotus Kuntotieto ja korjausvelan määritys perustuu systemaattisiin mittauksiin eikä silmämääräisiin havaintoihin Tilanhallinta Tilatieto Katuverkolta kerätty tieto Tarpeiden hallinta Korjausvelka Haasteita Kuntotiedon pitäminen ajan tasalla Mittauskierto ja kustannukset, korjaushistoria Kuntomittaukseen perustuva korjausvelkaarvio kattaa vain osan katuomaisuudesta 24 Ohjelmointi Päällystysohjelma Budjetointi Budjetti
