Naarva S23 -hakkuupää halkaisuvarustuksella TTS tuotostutkimuksessa

Transkriptio

1 ESITTELY Suomessa riittää hyvää lehtipuuta pilkkeen aihioksi. Naarva S23 halkaisutoiminnolla rouskuttelee niistä pilkkeitä suoraan säkkiin. Ulkopuolisesta työskentely voi näyttää hitaalta, mutta työvaiheiden jääminen minimiin tehostaa toimintaa. 62 METSÄ NRO

2 Naarva S23 -hakkuupää halkaisuvarustuksella TTS tuotostutkimuksessa Pystystä pilkkeeksi Perinteinen pilkkeiden valmistus sisältää monta työvaihetta. Rankojen teon jälkeen on ne kuljetettava pilkontapaikalle ja syötettävä käsin pilkekoneeseen. Pentin Pajan Naarva S23 -sykeharvesterilla voidaan hoitaa koko prosessi ketterästi. Työtehoseura tarkisteli työketjun kokonaistehokkuutta. Kuvat ja teksti: Tommi Hakala Mittaustulokset: Arto Mutikainen/TTS Grafiikka: Stiina Hovi Markkinoille tullessaan Naarva S23 sai heti suuren suosion. Varsin edullinen ja yksinkertaisesti toimiva sykeharvesteri laski sellaisen hankintaa pohtineiden kynnystä sijoitukseen. Pian tämän jälkeen valmistaja Pentin Paja Oy ideoi sen katkaisuterään myös halkaisun tekevät, pikakiinnitteiset lisäterät. Kun osa kouran ostaneista kertoi hakkuupäällä suoraan kuormatilaan tehdyistä pilkkeistä, syntyi mietintämyssyssä idea yksinkertaisesta säkkitelineestä. Säkkiteline mullisti koko toimintaperiaatteen, sillä traktorin takana roikkuva säkki ei tee yhdistelmästä kankeampaa. Traktorin nostolaitteella täysi säkki voidaan myös laskea suoraan varastopaikalle yhden miehen ja koneen pilketehdas oli syntynyt. Nopea muutos pilkekoneeksi Halkaisuvarustus koostuu kahdesta teräskiilasta. Ne asennetaan yhteisillä pulteilla katkaisuterän molemmin puolin. Katkaisun yhteydessä halkeaa aina katkaisussa oleva pilke sekä vielä katkaisematon latvaosa. Näin halkaisun ainoa vaihtoehto on vain kahteen osaan halkaisu, joka hieman rajoittaa pilkkeiksi kaadettavien runkojen kokoa yli 15 sentin rungoilla pilkkeistä muodostuu varsin mas- ã Rajattomasti pyörivä ja ilman lisäletkutuksia toimiva Naarva S23 on saanut suuren suosion ja niitä on myyty lähes 2 kappaletta. ã Yksinkertainen on kaunista, voisi sanoa Mikko Häikiön miettivän säkkitelinettä katsellessaan. S23 pariksi suunniteltu teline toimii myös perinteisten pilkekoneiden kanssa, säkkejä liikuttavana aputraktorina voi toimia etukuormaajaton pikkutraktori. siivisia ja kirveellä tehtävää jälkihalkaisua kaipaavia. Kuivumisen kannalta asialla ei ole niin paljon vaikutusta, sykesyötön yhteydessä karsintaterät rikkovat rungon pintaa ja parantavat kuivumista. Naarva S23 sykesyötön iskunpituus on 5 senttiä. Jos se on sopiva pilkkeiden pituus (kattilat/leivinuunit), ei halkaisuterien asennuksen lisäksi tarvita muuta asennustyötä. Lyhyempää pilkettä tehtäessä rajoitetaan sykkeen pituutta rajoitintangoilla. Niiden asennus tapahtuu parissa minuutissa, muita muutoksia ei pilkkeiden tekeminen vaadi. Logiikka vähentää nappijumppaa Testin alustakoneena toimi valmistajan oma alustakone, Valmet 95, joka oli varustettu runkosovitteisella Kesla 34T -nosturilla. Kyseisessä yksilössä oli testauksessa myös pilkkeiden valmistukseen ja S23-ohjaukseen suunniteltu logiikkaohjaus. Se suoritti automaattisesti syöttötoimintoa paineita seuraamalla. S23:n toiminta perustuu kouran auki/kiinni-liikkeen vuorotteluun. Koska pilkkeiden teossa suoritetaan jokaisen karsintaliikkeen jälkeen katkaisu, voidaan se automatisoida logiikalla. Testin tehokkuuteen tämä ei vaikuttanut, sillä se poisti kuljettajalta vain edestakaiset peukaloliikkeet ohjainvivulla. Tehokkuutta hidasti hieman kyseisessä testikoneessa kokeiltu katkaisuterän nopeutusventtiili, joka liian ahdaskanavaisena tosiasiassa hidastikin toimintaa tämä tuli ilmi vasta kokeilun jälkeen. Monipuoliset hakkuumenetelmät mahdollisia Urakointiluokan metsäkoneissa päivän sana on ollut integroitu hakkuu. Siinä valmistetaan yhtäaikaisesti sekä kuitupuuta että pienemmästä latvaosasta energiapuuta. Halkaisuvarusteellinen S23 pistää vielä paremmaksi. Vaikka halkaisuterät ovat paikoillaan, eikä karsinnan jälkeen tehdä katkaisuliikettä, voidaan sillä valmistaa myös kuitupuuta. Kuiduttavaa teollisuutta tuskin haittaavat rankojen päiden halkeamat. Traktorin perässä olevaan säkkiin voidaan yhdellä tartunnalla pilkkoa ensiharvennuksen yksittäisten koivujen järeämmät osat NRO METSÄ 63

3 S 23 halkaisee rungon ennen katkaisua, katkaisuterään molemmin puolin kiinnitetyillä kiiloilla. Tutkimuksen jälkeen katkaisuterän vastinta pidennettiin hieman, parantamaan pilkkeiden laatua 1-15 sentin kokoisilla rungoilla. Niillä liian lyhyt vastin mursi toisen puolen pilkkeen poikki ja pilkkeistä tuli ylipitkiä. ã Koska yhden rungon pilkonta tapahtuu samasta suunnasta, pilkkeet asettuvat pääsääntöisesti samaan asentoon säkissä. Näin säkkiin muodostuu pieniä pinoja ja silmämääräisesti arvioiden säkissä on enemmän pilkkeitä. Pinoutumista edistää myös pilkkeiden jääminen osittain toisiinsa kiinni. Se myös vähentää homehtuvan silpun syntymistä. ã Valmistettaessa lyhyempää pilkettä, sykkeen iskunpituutta rajoitetaan tangoilla. pilkkeiksi, latvaosa karsia energiarangaksi tai jättää se karsimattomaksi energiapuuksi. Samalla voidaan valmistaa kaikki havupuu kuitupuuksi tai energiapuuksi. Hakkuun yhteydessä täyttyneet säkit voidaan jättää hakkuupalstan ajourien varsille odottamaan jatkokuljetusta. Tämä tehostaa ketjun toimintaa, ja säkkien kuljetukset voidaan tehdä normaalilla perävaunulla suurempina erinä. Lukitsemalla kaatopään painovoimaan perustuva kaatotoiminto karsinta-asentoon, voidaan pilkkeet valmistaa myös aiemmin rasiinkaadetuista ja siten esikuivatuista rungoista. Lisävarustelu edullista Naarva S23 veroton hinta perusvarustuksella on 7 3 euroa, hal- 64 METSÄ NRO

4 ã Tiheissä metsissä painovoimalla tapahtuva kaatotoiminto ei jaksa kaataa puuta maahan asti. Mutta työskentelyyn se ei vaikuta, pilkkeet syntyvät aivan samalla tavalla vain satunnaisesti runko valahtaa alaspäin omalla painollaan ja pilkkeestä tulee ylipitkä. ã Tutkimuksessa hakattavien runkojen rinnankorkeusläpimitta merkittiin runkoihin ja puuston keskipituus mitattiin. Työskentelyn aikana eri työvaiheiden ajanmenekit mitattiin. Tämä suoritettiin erikseen lyhyelle ja pidemmälle pilkkeelle. ã Jatkuu seuraavalla sivulla Pilkkeiden teon kustannukset Naarva S23:lla Lähde: TTS Tuottavuus, pilke 33 cm Tuottavuus, pilke 45 cm 7 irto-m 3 / tunti irto-m 3 / tunti Tuottavuus läpimitan (d1,3) funktiona. Laskennassa työaika sisältää tyhjänä ajon palstalle, siirtymiset palstalla, hakkuulaitteen viennin kaadettavalle puulle, puun kaadon, puun tuonnin prosessoitavaksi, karsinnan + katkonnan, kuormattuna ajon varastolle, säkin irrottamisen sekä uuden säkin kiinnittämisen. Myös apuajat (esim. haittaavien pienpuiden raivaus) ovat laskelmassa mukana. Pilkontakustannus, pilke 33 cm vertailumenetelmän kokonaiskustannus = 17, Pilkontakustannus, pilke 45 cm euroa /irto-m 3 vertailumenetelmän kokonaiskustannus = 17, Pilkonnan kustannus läpimitan (d1,3) funktiona. Laskennassa traktorin ja kuljettajan kustannus 6 /h. Työaika sisältää: ks. ylempi kuvateksti. Tunnuslukuja: 3 cm pilkkeitä säkissä 1,41 irto-m 3 45 cm pilkkeitä säkissä 1,53 irto-m 3 Vertailtava menetelmä: Hakkuu rangaksi ja metsäkuljetus (hakkuukone + metsätraktori) = 27 /kiinto-m 3 Pilkonta maataloustraktori + pilkekone = 17,4 /kiinto-m 3 Yhteensä hakkuu + metsäkuljetus + pilkonta = 44,4 /kiinto-m 3 (17,76 /irto-m 3 ) Lähde: TTS-tuotostutkimus / Arto Mutikainen

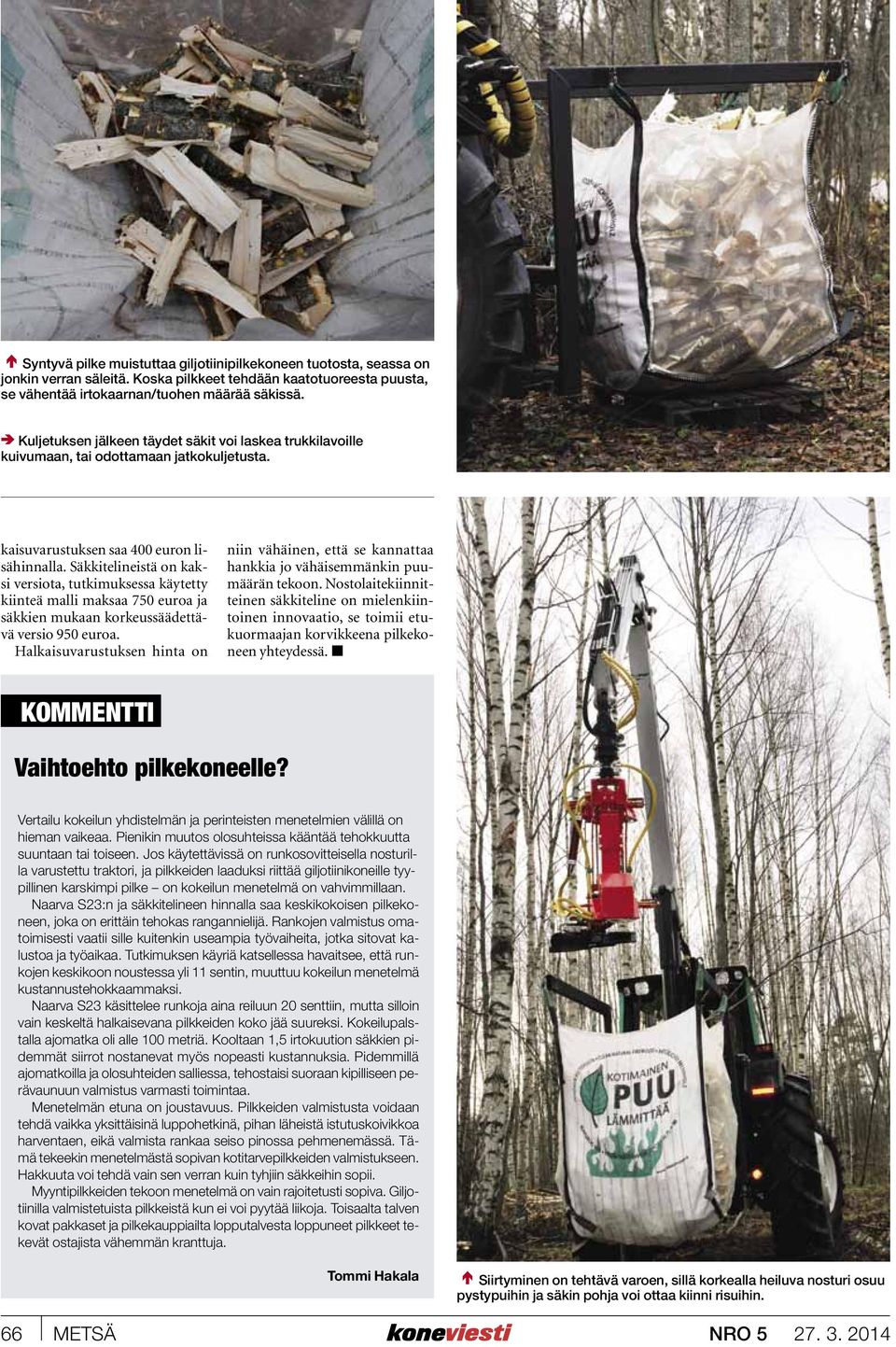

5 ã Syntyvä pilke muistuttaa giljotiinipilkekoneen tuotosta, seassa on jonkin verran säleitä. Koska pilkkeet tehdään kaatotuoreesta puusta, se vähentää irtokaarnan/tuohen määrää säkissä. Kuljetuksen jälkeen täydet säkit voi laskea trukkilavoille kuivumaan, tai odottamaan jatkokuljetusta. ã kaisuvarustuksen saa 4 euron lisähinnalla. Säkkitelineistä on kaksi versiota, tutkimuksessa käytetty kiinteä malli maksaa 75 euroa ja säkkien mukaan korkeussäädettävä versio 95 euroa. Halkaisuvarustuksen hinta on niin vähäinen, että se kannattaa hankkia jo vähäisemmänkin puumäärän tekoon. Nostolaitekiinnitteinen säkkiteline on mielenkiintoinen innovaatio, se toimii etukuormaajan korvikkeena pilkekoneen yhteydessä. n KOMMENTTI Vaihtoehto pilkekoneelle? Vertailu kokeilun yhdistelmän ja perinteisten menetelmien välillä on hieman vaikeaa. Pienikin muutos olosuhteissa kääntää tehokkuutta suuntaan tai toiseen. Jos käytettävissä on runkosovitteisella nosturilla varustettu traktori, ja pilkkeiden laaduksi riittää giljotiinikoneille tyypillinen karskimpi pilke on kokeilun menetelmä on vahvimmillaan. Naarva S23:n ja säkkitelineen hinnalla saa keskikokoisen pilkekoneen, joka on erittäin tehokas rangannielijä. Rankojen valmistus omatoimisesti vaatii sille kuitenkin useampia työvaiheita, jotka sitovat kalustoa ja työaikaa. Tutkimuksen käyriä katsellessa havaitsee, että runkojen keskikoon noustessa yli 11 sentin, muuttuu kokeilun menetelmä kustannustehokkaammaksi. Naarva S23 käsittelee runkoja aina reiluun 2 senttiin, mutta silloin vain keskeltä halkaisevana pilkkeiden koko jää suureksi. Kokeilupalstalla ajomatka oli alle 1 metriä. Kooltaan 1,5 irtokuution säkkien pidemmät siirrot nostanevat myös nopeasti kustannuksia. Pidemmillä ajomatkoilla ja olosuhteiden salliessa, tehostaisi suoraan kipilliseen perävaunuun valmistus varmasti toimintaa. Menetelmän etuna on joustavuus. Pilkkeiden valmistusta voidaan tehdä vaikka yksittäisinä luppohetkinä, pihan läheistä istutuskoivikkoa harventaen, eikä valmista rankaa seiso pinossa pehmenemässä. Tämä tekeekin menetelmästä sopivan kotitarvepilkkeiden valmistukseen. Hakkuuta voi tehdä vain sen verran kuin tyhjiin säkkeihin sopii. Myyntipilkkeiden tekoon menetelmä on vain rajoitetusti sopiva. Giljotiinilla valmistetuista pilkkeistä kun ei voi pyytää liikoja. Toisaalta talven kovat pakkaset ja pilkekauppiailta lopputalvesta loppuneet pilkkeet tekevät ostajista vähemmän kranttuja. Tommi Hakala ã Siirtyminen on tehtävä varoen, sillä korkealla heiluva nosturi osuu pystypuihin ja säkin pohja voi ottaa kiinni risuihin. 66 METSÄ NRO
