1 Ingersoll Rand 4/2010/SE Parasta paineilmaa vaativalle

2 2 Tecalemit Environment Oy suomalaista aattitaitoa vuodesta 1938 Tecalemit Environment Oy on teknisen alan maahantuonti- ja tukkuliike, joka markkinoi, varastoi ja huoltaa laadukkaita ja teknisesti kehittyneitä tuotteita, joiden käyttökohteet ovat lähinnä teollisuudessa ja autonhuoltoalalla. Yrityksen menestystekijöitä ovat suomalainen aattitaito, maailmanlaajuisesti tunnetut brändit ja kokonaisvaltainen palvelu, johon asiakas voi luottaa kaikissa tilanteissa. parasta paineilmaa vaativalle Ingersoll Rand on maailman suurin kompressorivalmistaja, joka on ollut jo vuosikyeniä alansa markkinajohtaja. Jokainen Ingersoll Rand -kompressori on suunniteltu tuottamaan mahdollisian kustannustehokasta ja korkeatasoista paineilmaa. Laadun takaa pitkän suunnittelukokemuksen kautta kehitetty huipputeknologia. Tecalemit Environment Oy ja Ingersoll Rand tarjoavat yhteistyökumppanilleen kokonaisvaltaista paineilmayhteistyötä suunnittelusta huoltosopimuksiin. T30 Mäntäkompressorit Vuonna 1929 esitelty Ingersoll Rand T30 on luokkansa luotettavin, tehokkain, joustavin ja helpoiin huollettava kompressoripaketti. Sitä käytetään vaativissa sovelluksissa ympäri maailmaa kaikkialla, missä tarvitaan laadukasta ja kustannustehokasta paineilmaa. Ainutlaatuisia etuja: Energiansäästö säästät selvää rahaa vuosi toisensa jälkeen. Kestävä valurautapumppu, takaa yli tuntia ongelmatonta käyttöä. 100 % kuparinen ripajäähdytin alentaa käyttölämpötiloja ja pidentää pumpun käyttöikää. Käyttökoneiston huollon helppous - ulkoneva kampiakseli ja yksiosainen kiertokanki Erikseen valetut sylinterit - joustava ja edullinen huoltaa sylinteri kerrallaan. Suorituskyky ja luotettavuus Alhaiset kierrosnopeudet 4-napainen IP55 -moottori T30 -kompressoria on saatavana voideltuina ja voitelemattomina kokonaisuuksina, yksi- tai kaksivaiheisena. Saatavana on myös öljytön sekä korkeapainevalikoima, joista jälkiäinen pystyy tuottamaan jopa 345 baarin paineen. Ingersoll Rand tarjoaa myös yksilöllistä suunnittelua. Korkeapainekompressorit 2,2-15 kw paine bar tuotto l/min Öljyttömät 4-22 kw paine 8,6 bar tuotto l/min Järeät mäntäkompressorit 2,2-22 kw paine bar tuotto l/min

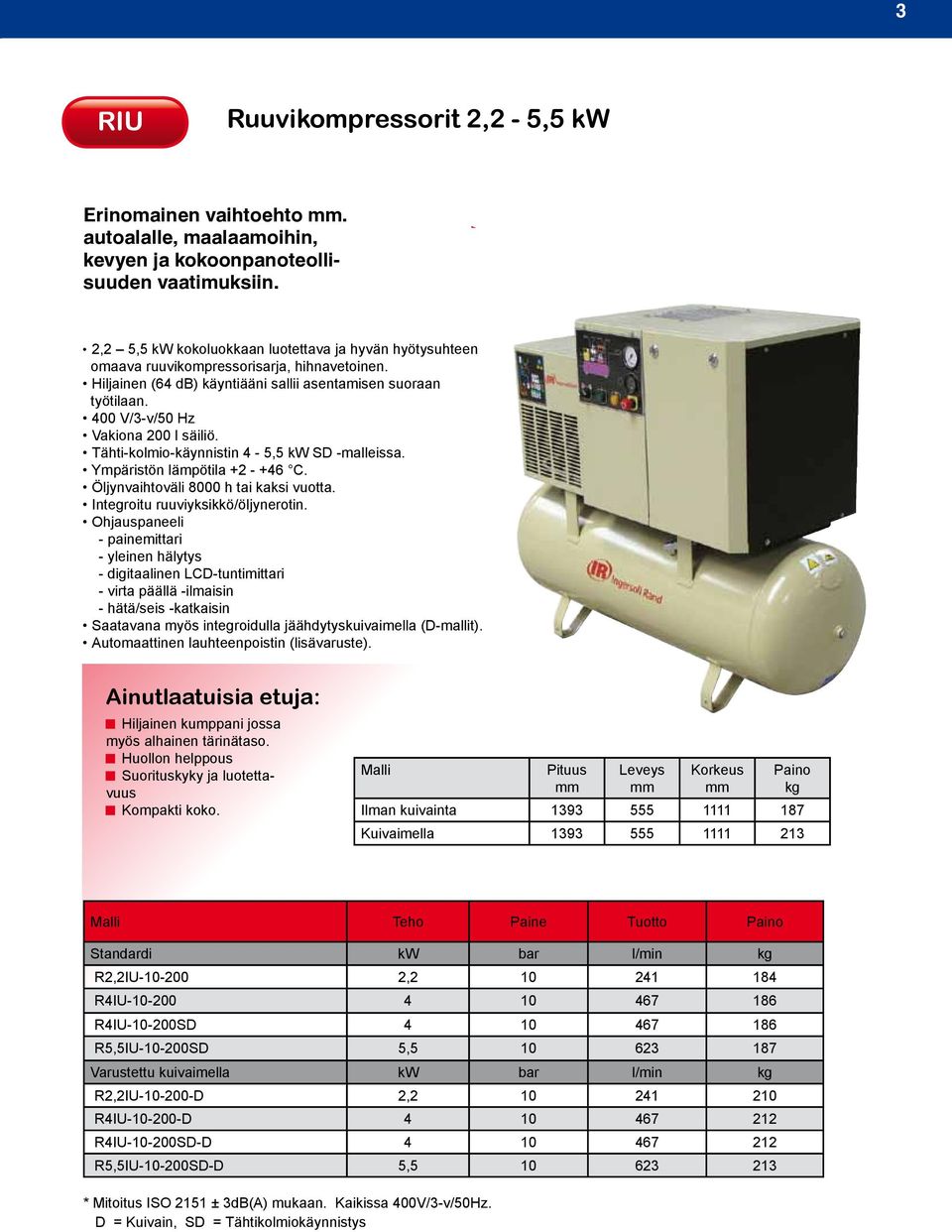

3 3 RIU Ruuvikompressorit 2,2-5,5 kw Erinomainen vaihtoehto. autoalalle, maalaamoihin, kevyen ja kokoonpanoteollisuuden vaatimuksiin. 2,2 5,5 kw kokoluokkaan luotettava ja hyvän hyötysuhteen omaava ruuvikompressorisarja, hihnavetoinen. Hiljainen (64 db) käyntiääni sallii asentamisen suoraan työtilaan. 400 V/3-v/50 Hz Vakiona 200 l säiliö. Tähti-kolmio-käynnistin 4-5,5 kw SD -malleissa. Ympäristön lämpötila C. Öljynvaihtoväli 8000 h tai kaksi vuotta. Integroitu ruuviyksikkö/öljynerotin. Ohjauspaneeli - painemittari - yleinen hälytys - digitaalinen LCD-tuntimittari - virta päällä -ilmaisin - hätä/seis -katkaisin Saatavana myös integroidulla jäähdytyskuivaimella (D-mallit). Automaattinen lauhteenpoistin (lisävaruste). Ainutlaatuisia etuja: Hiljainen kumppani jossa myös alhainen tärinätaso. Huollon helppous Suorituskyky ja luotettavuus Kompakti koko. Malli Pituus Leveys Korkeus Paino kg Ilman kuivainta Kuivaimella Malli Teho Paine Tuotto Paino Standardi kw bar l/min kg R2,2IU , R4IU R4IU SD R5,5IU SD 5, Varustettu kuivaimella kw bar l/min kg R2,2IU D 2, R4IU D R4IU SD-D R5,5IU SD-D 5, * Mitoitus ISO 2151 ± 3dB(A) mukaan. Kaikissa 400V/3-v/50Hz. D = Kuivain, SD = Tähtikolmiokäynnistys

4 4 NIRVANA Taajuusmuuttajakäyttöiset Nirvanaruuvikompressorit 5,5-30 kw Ingersoll Randin ruuvikompressori on nerokkaasti integroitu kompressoripaketti, jossa viimeaikaisin teknologia on hiottu huippuunsa. IntelliDrive-käyttöjärjestelmän avulla Nirvana tuottaa tehokkaasti laadukasta paineilmaa markkinoiden edullisimpaan hintaan. Äänitasoltaan hiljainen 68 db(a), joten laite voidaan sijoittaa työtilaan. Digitaalinen ohjausyksikkö ilmoittaa, kun on tullut huollon tai korjauksen aika. Saatavissa myös täydellisiä paineilmaasemia (TAS), joissa on sisäänrakennettuina jäähdytyskuivain ja linjasuodattimet, 270/500 litraisen vaakasäiliön päälle asennettuna. Nirvana-ruuvikompressorin edut: Integroitu suoravetoinen ruuviyksikkö, jossa on kaksoiskartio-kuulalaakerit. Integroitu IntelliDrive IP65 moottori ja taajuusmuuttaja. (IP55; 15-30kW). Portaaton kapasiteetin säätö: kuluttaa energiaa vain tarvittavan paineilman suhteessa. Jäähdytysnesteen vaihtoväli 8000 h tai kaksi vuotta. Hiljainen ääni voit käyttää ruuvikompressoria turvallisesti työskentelytilassa. Kompressori pystyy käynnistymään jopa 20 kertaa tunnissa. Kone pysähtyy automaattisesti kun paineilmaa ei tarvita. Tällä tavalla Nirvana säästää energiaa jopa 35 % normaalia paineilmakompressoria eneän. Tehon ja paineen päivitys tapahtuu avaimella. Näin koneen tehoa voidaan kasvattaa tarvittaessa. Maksimaalinen ja joustava ilmanpaineen tuotto. Nirvanan IntelliDrive -käyttöjärjestelmän avulla tehoa voidaan kasvattaa tarpeen mukaan: 5.5 kilowatista 7.5 tai 11 kilowattiin, 15 kw:sta 18 kw:iin ja 22 kw:sta 30 kilowattin. Alhaisin sähkönkulutus niin käynnistettäessä kuin osa- ja täyskuormallakin. Osakuormalla Nirvana-ruuvikompressorin säästöt ovat huippuluokkaa. Turvallinen käyttää ja helppo huoltaa. Ei ylimääräisiä hihnoja tai letkuliitoksia ei vuotavia kohtia. Digitaalinen ohjausyksikkö ilmoittaa viat ja huoltotarpeen sähköisesti. Teho kasvaa tarpeesi mukaan! IRN 5-11 kw Taajuusmuuttajakäyttöinen ruuvikompressoripaketti

5 5 Malli Teho Paine Tuotto 5,5-11 kw kw bar min / maks. l/min IRN5K-8 5, / 880 IRN5K-10 5,5 10,4 620 / 740 IRN7K-8 7, / 1190 IRN7K-10 7,5 10,4 620 / 990 IRN7K-14 7,5 13,8 660 / 710 IRN11K / 1700 IRN11K ,4 620 / 1450 IRN11K ,8 660 / kw kw bar min / maks. l/min IRN15K 15 4,5-10, / 2460 IRN18K 18,5 4,5-10, / 3060 IRN22K 22 4,5-10, / 3680 IRN30K 30 4,5-10, / kw kompressorien paineluokka on kätevästi säädettävissä ohjauspaneelin hipaisunäppäimistä 4,5-10,4 baarin välillä. Laitteen mitat Malli kw Pituus Leveys Korkeus Paino kg 5, Laitteen mitat paineilmasäiliöllä Malli kw Pituus Leveys Korkeus Paino kg Säiliö l 5, IRN kw Taajuusmuuttajakäyttöinen täydellinen paineilma-asema

6 6 SSR/ R Öljyvoidellut ruuvikompressorit 1-vaiheiset kw SSR kw Malli Tuotto m³/min Paine bar kw ML37 6,3 7,5 37 MM37 6 8,5 37 MH37 5, MU37 4, ML45 7,4 7,5 45 MM45 7,1 8,5 45 MH45 6, MU45 5, ML55 10,2 7,5 55 MM55 9,2 8,5 55 MH55 8, MU55 6, ML75 12,9 7,5 75 MM75 12,2 8,5 75 MH MU75 8, R -sarja kw Silmplicity Serviceability Reliability SSR-kompressorit on varustettu erittäin kestävällä suoravetoisella Ingersoll Rand-ruuviyksiköllä, jossa on kaksoiskartiokuulalaakerit ja huoltovapaa haasratasvoimansiirtojärjestelmä. Nämä takaavat alhaiset tehohäviöt. SSR-kompressoria ohjaa Intellisys-mikroprosessori. Tarkoin valitut komponentit kestävät jopa +46 C ympäristön lämpötilan. Vesi-/ilmajäähdytteinen jälkijäähdytin lauhdevedenpoistimella. Kompressorissa käytetään synteettistä SSR Ultacoolant -jäähdytysnestettä. Kahden vuoden tai 8000 tunnin kestonsa puolesta voiteluaine säästää öljynvaihtokustannuksia ja ympäristöä.tähti-kolmiokäynnistin. Teollisuus luottaa Ingersoll-Randin SSRkompressoreihin kaikkialla maailmassa, sillä niiden luotettavuus ja laatu ovat vertaansa vailla. Ne on suunniteltu ja valmistettu erittäin huolellisesti, minkä ansiosta niiden käyttöikä on pitkä. Kompressorit on kehitty asiakkailta saadun palautteen pohjalta. Yksinkertaisuus Huollon helppous Luotettavuus Malli Tuotto m³/min Paine bar kw R90 IU-7,5 16,7 7,5 90 R90 IU-8,5 15,3 8,5 90 R90 IU R110 IU-7,5 20 7,5 110 R110 IU-8,5 19,2 8,5 110 R110 IU-10 17, R132 IU-7,5 23,5 7,5 132 R132 IU-8,5 22,3 8,5 132 R132 IU R160 IU-7,5 28 7,5 160 R160 IU-8,5 26 8,5 160 R160 IU SSR kw Malli Tuotto m³/min Paine bar kw ML200 34,3 7,5 200 MM200 32,9 8,5 200 MH200 30, ML250 43,9 7,5 250 MM250 42,5 8,5 250 MH250 38,

7 7 SSR-2S Öljyvoidellut ruuvikompressorit 2-vaiheiset kw Malli Tuotto m³/min Paine bar ML75-2S 15,7 7,5 75 kw MM75-2S 14,2 8,5 75 MH75-2S 13, ML90-2S 18,0 7,5 90 MM90-2S 17,5 8,5 90 MH90-2S 15, MXU90-2S 12, ML110-2S 22,1 7,5 110 MM110-2S 20,4 8,5 110 MH110-2S 18, MXU110-2S 15, ML132-2S 26,2 7,5 132 MM132-2S 24,2 8,5 132 MH132-2S 23, MXU132-2S 18, ML160-2S 31,1 7,5 160 MM160-2S 29,6 8,5 160 MH160-2S 27, MXU160-2S 22, ML200-2S 41,5 7,5 200 MM200-2S 38,8 8,5 200 MH200-2S 36, MXU200-2S 28, ML250-2S 49,2 7,5 250 MM250-2S 47,4 8,5 250 MH250-2S 44, MXU250-2S 36, ML300-2S 60,2 7,5 300 MM300-2S 56,0 8,5 300 MH300-2S 52, MXU300-2S 44, ML350-2S 69,2 7,5 350 MM350-2S 64,1 8,5 350 MH350-2S 59, MXU350-2S 50, Kaksivaiheinen, öljyvoideltu SSR-kompressori on kustannustehokkain kokonaisratkaisu mahdollistaen jopa 15 prosentin säästöt käyttökustannuksissa. Tekniikka perustuu paineistamisen jakamiseen kahteen vaiheeseen, ja vaikka SSR-2S onkin yksivaiheista kompressoria hankintahinnaltaan kalliimpi, sijoitus maksaa itsensä nopeasti takaisin. SSR-2S-kompressorit on saatavana ilmatai vesijäähdytetteisinä varustettuna lauhteenpoistimella. Ingersoll Rand on ainoa kompressorivalmistaja, joka on pystynyt selkeästi parantamaan ruuvikompressorin hyötysuhdetta yhdistämällä kaksi ruuviyksikköä samaan koteloon. Puristus on jaettu ensiäisen ja toisen vaiheen kesken siten, että virtaus tapahtuu sarjassa. Tämä kasvattaa puristuksen tehokkuutta ja säästää energian kulutusta jopa 15 %. Kaksivaiheisen elinkaarikustannukset (hankinta, energia ja huolto) ovat muihin kompressoreihin verrattuna selvästi alhaiseat ja takaavat investoinnin kannattavuuden. Neljän yksikön vuorottelukäyttö Erittäin kestävä Alhaiset kierrosnopeudet Digitaalinen imuventtiili Energiaa säästävä Intellisysohjausjärjestelmä. Sisäänrakennettu IP54 tähti/kolmiokäynnistin. 2-vaiheinen ruuviyksikkö. Patentoitu ja erittäin energiataloudellinen.

8 8 NIRVANA Taajuusmuuttajakäyttöiset öljyvoidellut ruuvikompressorit 1-vaiheiset kw Ingersoll Rand Nirvana ruuvikompressorisarja tuottaa paineilmaa edullisimpaan tarjolla olevaan kokonaishintaan. Nirvana on nerokas kompressoripaketti, joka edustaa viimeisintä teknologiaa. Sen etuja ovat esimerkiksi integroitu, kaksoiskartio-kuulalaakereilla varustettu suoravetoinen ruuviyksikkö, portaattoman kapasiteetin säädön ansiosta paineilmatarpeen mukaan muodostuva energiankulutus sekä vioista automaattisesti ilmoittava, digitaalinen ohjausyksikkö. Kun paineilmaa ei tarvita, kone pysähtyy välittömästi, eikä kuluta tarpeettomasti energiaa. Sähkönkulutus on aina alhaisin, oli kyseessä sitten osa- tai täyskuormakäynnistys. Nirvana-ruuvikompressori on helppo huoltaa, koska siinä ei ole hihnoja eikä letkuliitoksia. Jäähdytysnesteen vaihtoväli on 8000 tuntia tai kaksi vuotta. Lisäksi kaikki Nirvana-sarjan koneet ovat hiljaisia ja työympäristölle ystävällisiä. Kestomagneettimoottorilla varustettu NIRVANA on tehopaketti, joka tarjoaa lisäkapasiteettia ja parempaa hyötysuhdetta: eneän paineilmaa ja aina maksimihyötysuhteella. Jopa 97 % hyötysuhteella koko käyttöalueella. Ainutlaatuisia etuja: Energiansäästö säästät selvää rahaa vuosi toisensa jälkeen. Tekniikkaa, joka kestää erityinen, konetta säästävä käynnistys ja käyntijärjestelmä tekevät Nirvanasta taatusti pitkäikäisen ja luotettavan kumppanin. Käytettävyys Nirvanan voit käynnistää kestomagneettimottorinsa ansiosta rajoittamattomasti. Kestomagneettimoottorissa ei ole laakereita. Malli m³/min bar kw IRN37K-CC 1,9-6,5 4, IRN45K-CC 1,9-7,4 4, IRN55K-CC 3,8-10,3 4, IRN75K-CC 3,9-13,3 4, IRN90K-CC 9,1-18,0 4, IRN110K-CC 8,6-20,6 4, IRN132K-CC 8,6-24,4 4, IRN160K-CC 8,6-28,5 4, Energiansäästöt jopa yli 40 %! NIRVANAN mullistavassa kestomagneettimoottorissa ei ole laakereita eikä muita kuluvia osia, se on myös helposti korjattavissa kenttäolosuhteissa vaihdettavien staattorikasettien ansiosta. Kestomagneettimoottori (HPM) Yksivaiheinen taajuusmuuttajakäyttöinen NIRVANA -ruuvikompressoripaketti

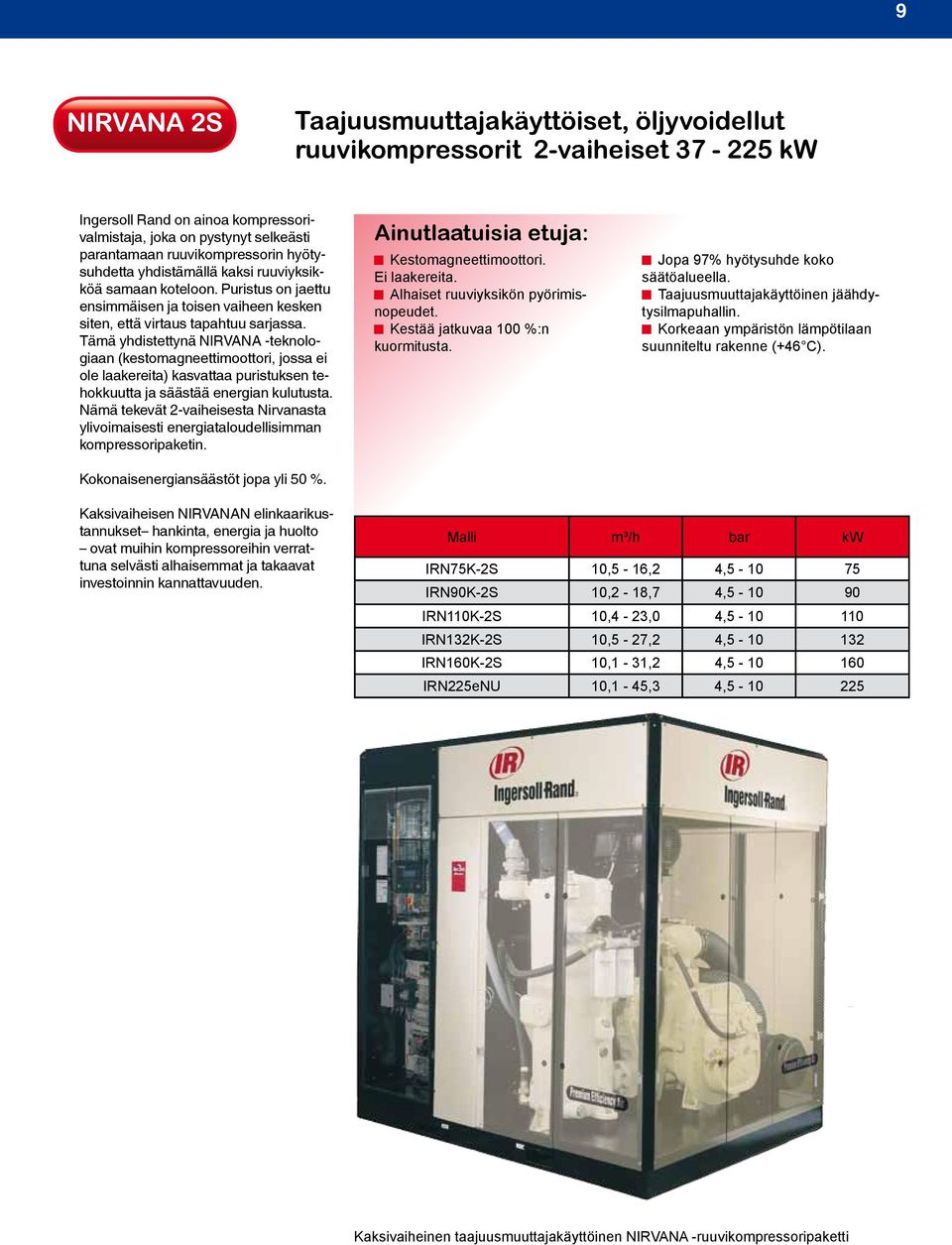

9 9 NIRVANA 2S Taajuusmuuttajakäyttöiset, öljyvoidellut ruuvikompressorit 2-vaiheiset kw Ingersoll Rand on ainoa kompressorivalmistaja, joka on pystynyt selkeästi parantamaan ruuvikompressorin hyötysuhdetta yhdistämällä kaksi ruuviyksikköä samaan koteloon. Puristus on jaettu ensiäisen ja toisen vaiheen kesken siten, että virtaus tapahtuu sarjassa. Tämä yhdistettynä NIRVANA -teknologiaan (kestomagneettimoottori, jossa ei ole laakereita) kasvattaa puristuksen tehokkuutta ja säästää energian kulutusta. Nämä tekevät 2-vaiheisesta Nirvanasta ylivoimaisesti energiataloudellisian kompressoripaketin. Kokonaisenergiansäästöt jopa yli 50 %. Ainutlaatuisia etuja: Kestomagneettimoottori. Ei laakereita. Alhaiset ruuviyksikön pyörimisnopeudet. Kestää jatkuvaa 100 %:n kuormitusta. Jopa 97% hyötysuhde koko säätöalueella. Taajuusmuuttajakäyttöinen jäähdytysilmapuhallin. Korkeaan ympäristön lämpötilaan suunniteltu rakenne (+46 C). Kaksivaiheisen NIRVANAN elinkaarikustannukset hankinta, energia ja huolto ovat muihin kompressoreihin verrattuna selvästi alhaiseat ja takaavat investoinnin kannattavuuden. Malli m³/h bar kw IRN75K-2S 10,5-16,2 4, IRN90K-2S 10,2-18,7 4, IRN110K-2S 10,4-23,0 4, IRN132K-2S 10,5-27,2 4, IRN160K-2S 10,1-31,2 4, IRN225eNU 10,1-45,3 4, Kaksivaiheinen taajuusmuuttajakäyttöinen NIRVANA -ruuvikompressoripaketti

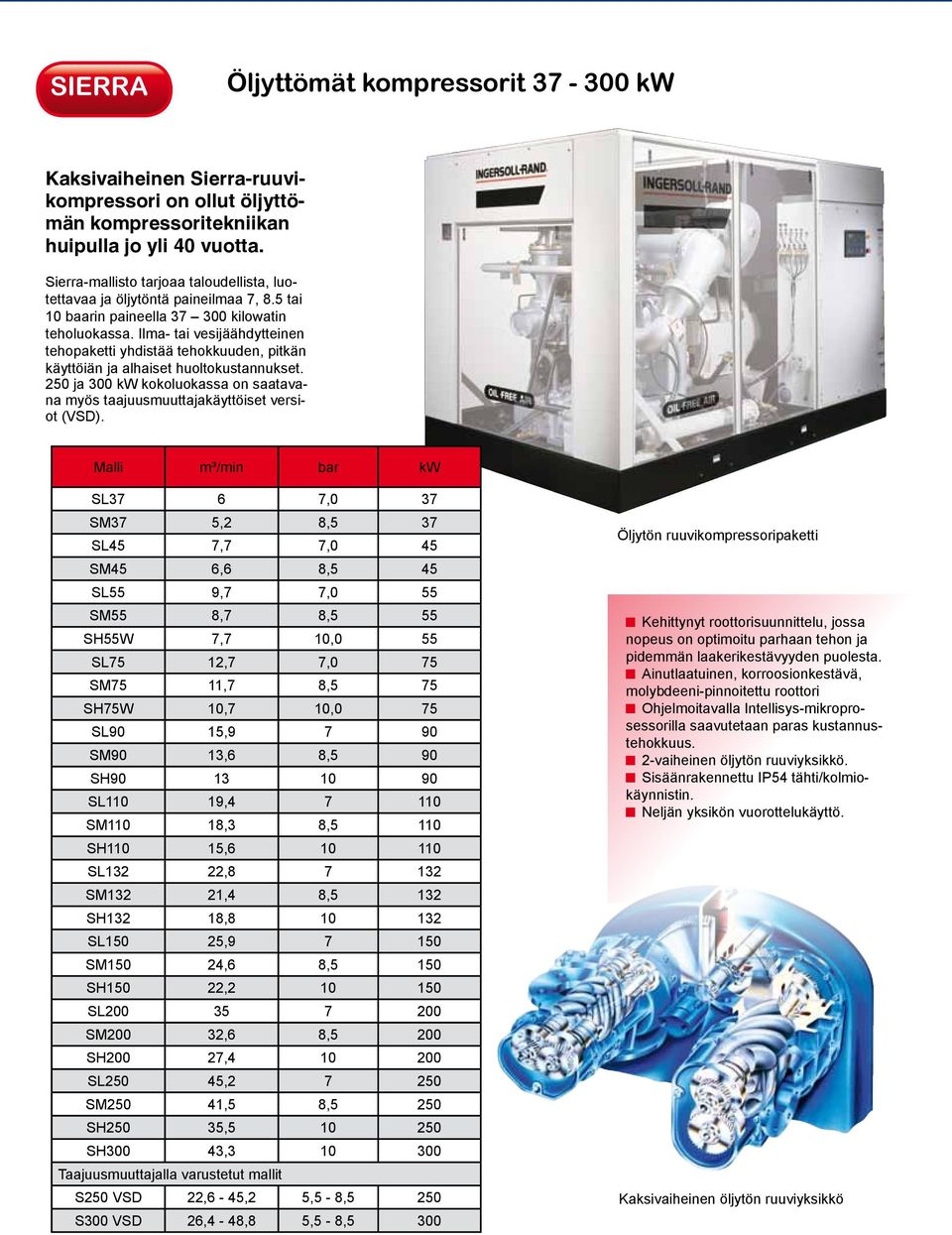

10 10 SIERRA Öljyttömät kompressorit kw Kaksivaiheinen Sierra-ruuvikompressori on ollut öljyttömän kompressoritekniikan huipulla jo yli 40 vuotta. Sierra-mallisto tarjoaa taloudellista, luotettavaa ja öljytöntä paineilmaa 7, 8.5 tai 10 baarin paineella kilowatin teholuokassa. Ilma- tai vesijäähdytteinen tehopaketti yhdistää tehokkuuden, pitkän käyttöiän ja alhaiset huoltokustannukset. 250 ja 300 kw kokoluokassa on saatavana myös taajuusmuuttajakäyttöiset versiot (VSD). Malli m³/min bar kw SL37 6 7,0 37 SM37 5,2 8,5 37 SL45 7,7 7,0 45 SM45 6,6 8,5 45 SL55 9,7 7,0 55 SM55 8,7 8,5 55 SH55W 7,7 10,0 55 SL75 12,7 7,0 75 SM75 11,7 8,5 75 SH75W 10,7 10,0 75 SL90 15, SM90 13,6 8,5 90 SH SL110 19, SM110 18,3 8,5 110 SH110 15, SL132 22, SM132 21,4 8,5 132 SH132 18, SL150 25, SM150 24,6 8,5 150 SH150 22, SL SM200 32,6 8,5 200 SH200 27, SL250 45, SM250 41,5 8,5 250 SH250 35, SH300 43, Taajuusmuuttajalla varustetut mallit S250 VSD 22,6-45,2 5,5-8,5 250 S300 VSD 26,4-48,8 5,5-8,5 300 Öljytön ruuvikompressoripaketti Kehittynyt roottorisuunnittelu, jossa nopeus on optimoitu parhaan tehon ja pideän laakerikestävyyden puolesta. Ainutlaatuinen, korroosionkestävä, molybdeeni-pinnoitettu roottori Ohjelmoitavalla Intellisys-mikroprosessorilla saavutetaan paras kustannustehokkuus. 2-vaiheinen öljytön ruuviyksikkö. Sisäänrakennettu IP54 tähti/kolmiokäynnistin. Neljän yksikön vuorottelukäyttö. Kaksivaiheinen öljytön ruuviyksikkö

11 11 NIRVANA/OF Öljyttömät, taajuusmuuttajakäyttöiset ruuvikompressorit kw Taajuusmuuttajakäyttöinen ÖLJYTÖN RUUVIKOMPRES- SORI Öljyttömän NIRVANAN kestomagneettimoottori sekä ruuviyksiköiden UltraCoatpinnoite ovat teknologiaa, josta aiheutuu niin paljon lisäarvoa, ettei kukaan pysty kilpailemaan sen kanssa. Energiansäästöt jopa 40 % Yhtenäisrakenne, patentoitu paketti ja kestomagneettimoottori eliminoivat ongelmakohdat, tehon häviöt ja viat. Ainutlaatuisia etuja: Malli m³/min bar kw Kestomagneettimoottori. Ei laakereita. Alhaiset ruuviyksikön pyörimisnopeudet. Kestää jatkuvaa 100 %:n kuormitusta. Jopa 97% hyötysuhde koko säätöalueella. Taajuusmuuttajakäyttöinen jäähdytysilmapuhallin. Korkeaan ympäristön lämpötilaan suunniteltu rakenne (+46 C). Vesi-/ilmajäähdytteinen jälkijäähdytin lauhdevedenerottimella. IRN37K-OF 2,6-5,7 4, IRN45K-OF 2,6-6,7 4, IRN55K-OF 6,2-9,4 4, IRN75K-OF 6,43-12,3 4, IRN90K-OF 12-14,8 4, IRN110K-OF 12,2-18,1 4, IRN132K-OF 12,4-21,5 4, IRN160K-OF 12,8-25,5 4, UltraCoat, ainutlaatuinen suorituskyky NIRVANA Öljytön UltraCoat % kapasiteetista 10% energiansäästö Kilpailevat pinnoitteet Käyttötunnit Ultracoat pinnoite on suunniteltu siten, että se sietää kahden pinnoiteen välistä kosketusta elementtien pyöriessä mahdollisian hyvin. Tämän ominaisuuden ansiosta muodostuu tiivistyspinta, joka parantaa elementin hyötysuhdetta. Ainutlaatuinen pinnoite kestää kulumaa, korroosiota ja lämpötilaa erinomaisesti ja takaa lyömättömän suorituskyvyn.

12 12 CENTAC Öljyttömät turbokompressorit 2-40 bar tuotto m 3 /h Ingersoll Rand on maailman johtava keskipakokompressorien suunnittelija ja valmistaja, jo vuodesta 1911 alkaen. Tähän mennessä on asennettu yli Centackompressoria. Centac-laitteistolla on useita etuja, joista tärkein on yksinkertaisuus. Tarkasti suunnitellun ja tukevan rakenteen ansiosta kompressorin asennus on nopeaa ja edullista. Ohjausjärjestelmä on pitkälle kehitetty, joten sama pätee myös käyttöön. Centac perusominaisuudet: Luotettava, täysin öljytöntä ilmaa Paras hyötysuhde Yksinkertainen, perinteinen ja tukeva rakenne.erittäin vähän liikkuvia osia. Kehittynyttä turbotekniikkaa Vähäiset huoltovaatimukset Edulliset käyttökustannukset Kehittynyt ohjausjärjestelmä Vakiopaineen säätö: vakaa järjestelmän paine, hyvä hyötysuhde osakuormalla ja tasainen käynti Hiljainen käyntiääni Maailmanlaajuiset huolto- ja varaosapalvelut Yksinkertainen ja edullinen asentaa Centac kompressori on hiljainen ja vaatii vain vähän huoltoa. Vakaan järjestelmäpaineen lisäksi kompressoreissa on hyvä hyötysuhde myös osakuormalla, sekä tasainen käynti. Tuotettu paineilma on korkealaatuista ja varmasti öljytöntä. Laitteet on valmistettu Euroopassa tiukkojen laatustandardien mukaan (PED hyväksytty). Valikoimassae myös äänieristettyjä malleja. Yksinkertainen rakenne Centac laitteistolla on useita etuja, joista tärkein on kuitenkin yksinkertaisuus. CENTAC-kompressorilaitteisto minimoi asennustyön, koska monet sen osista on jo valmiiksi asennettu ja kytketty toisiinsa. Hyvin suunnitellun rakenteen ansiosta asennus on nopeaa ja edullista. Yllä olevassa kuvassa esitetään Centac-kompressorin toimintaa. Kuvattu jakso toistuu jokaisessa seuraavassa vaiheessa, kunnes kompressori saavuttaa halutun toimintapaineen. Ilma tulee kompressoriin imuilman säätöventtiilin kautta ja kulkeutuu ensiäiseen vaiheeseen, jossa ahdinpyörä antaa ilmalle nopeusenergiaa. Ilma etenee ahdinkaion läpi, joka muuntaa ilman nopeusenergian paine-energiaksi. Sisäänrakennettu välijäähdytin poistaa puristuksen synnyttämän läön välittömästi, mikä parantaa järjestelmän tehokkuutta.

13 13 HOC Kompressorin läöllä elvyttävät adsorbtiokuivaimet Ingersoll Randin ilmanlaatua parantavia ratkaisuja Kompressorien puristusläöllä elvyttävät kuivaimet ovat kaksoistorniperiaatteella toimivia adsorptiokuivaimia. HOC-kuivain on markkinoiden energiataloudellisin kuivain. Se hyödyntää läön, joka puristusprosessissa luonnollisesti muodostuu. Tämä ilmainen lämpö käytetään kuivaukseen, jolloin saavutetaan kuivaa ilmaa lähes olemattomalla energiankulutuksella. Ainutlaatuisia etuja: Ohjausjärjestelmät X4I, X8I ja X12I, kehittyneet paineilmajärjestelmän hallintalaitteet. Ingersoll Randin HOC-kuivaimen korkealaatuiset 2-tieventtiilit varmistavat ongelmattoman toiminnan vuosiksi eteenpäin. HOC-kuivaimen ainutlaatuinen rakenne kosteudenpoisto - ja jäähdytysvaiheineen, mahdollistaa ympärivuotiset alle -40 C:n kastepisteet. HOC-kuivain on varustettu mikroprosessorikäyttöisellä säätöjärjestelmällä, joka ylläpitää suorituskykyä ja valvoo kuivaimen toimintaa. Järjestelmän avulla seisokkiajat minimoidaan. H- ja HC-sarjan kuivaimia voidaan käyttää useiden öljyttömien kompressorien kanssa, joten kompressorissa mahdollisesti ilmenneen ongelman vuoksi koko paineilmajärjestelmän toimintaa ei vaaranneta. H-sarjan kuivaimen vuotuiset energiakustannukset ovat alle 10 euroa, koska vastuksia tai puhaltimia ei käytetä. H-sarja ei kuluta paineilmaa elvytykseen. HC-sarjan kuivaimilla saadaan ympärivuotisesti -40 C tai jopa alhaisempia kastepisteitä hinnalla, joka on murto-osa perinteisten kuivaimien kustannuksista. Minimoimalla putkitusta ja käyttämällä täysaukkoisia venttiilejä kuivaimen painehäviö on saatu erittäin alhaiseksi. HC -sarjan kuivain Jopa % paineilmajärjestelmien toimintaan tarvittavasta energiasta menee hukkaan. Tämä johtuu ennen kaikkea siitä, että käytetään useampia kompressoreja kuin on tarpeen tai käytetään virheellisiä kompressoriyhdistelmiä tai ylläpidetään liian korkeaa järjestelmäpainetta. Käyttämällä Ingersoll Rand X System Automationia monikompressorijärjestelmien hallintaan, voit pienentää kuluja ja lisätä luotettavuutta. Pitämällä tarpeettomat kompressorit sivussa ja käyttämällä niitä vain tarvittaessa voit vähentää osakuormasta aiheutuvan käynnin kuluja ja luoda varakapasiteettia.. X - sarjan ohjausjärjestelmä on suunniteltu hallitsemaan eritehoisista ja tyyppisistä (kiinteä nopeus, portaaton säätö ja vaihteleva tuotto) kompressoreista koostuvia paineilmajärjestelmiä, joissa kompressorit voivat olla eri valmistajilta millaisia laitteistoja tai yhdistelmiä tahansa. Tyypillinen paineilma-asema X12I X8I

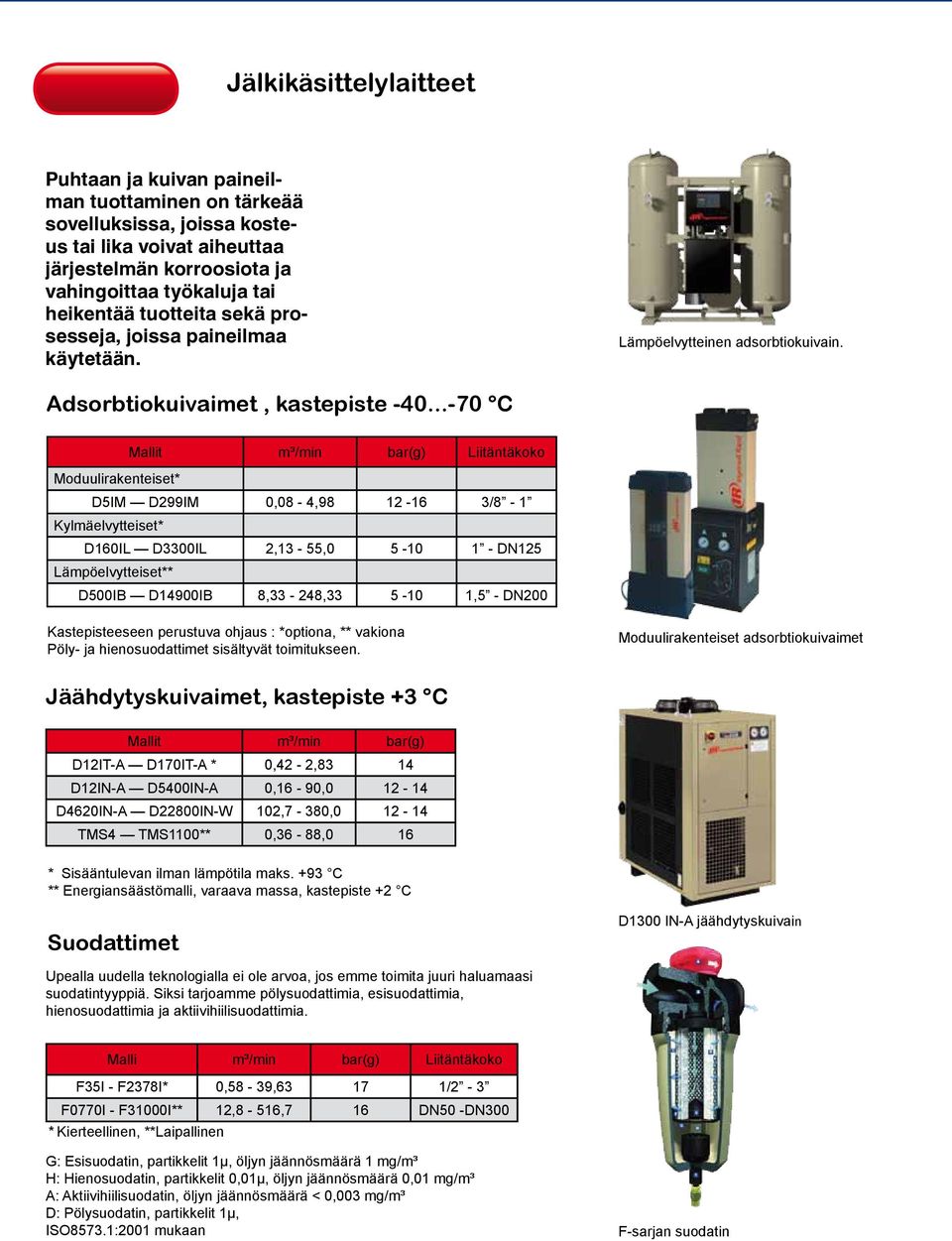

14 14 Jälkikäsittelylaitteet Puhtaan ja kuivan paineilman tuottaminen on tärkeää sovelluksissa, joissa kosteus tai lika voivat aiheuttaa järjestelmän korroosiota ja vahingoittaa työkaluja tai heikentää tuotteita sekä prosesseja, joissa paineilmaa käytetään. Lämpöelvytteinen adsorbtiokuivain. Adsorbtiokuivaimet, kastepiste C Mallit m³/min bar(g) Liitäntäkoko Moduulirakenteiset* D5IM D299IM 0,08-4, /8-1 Kylmäelvytteiset* D160IL D3300IL 2,13-55, DN125 Lämpöelvytteiset** D500IB D14900IB 8,33-248, ,5 - DN200 Kastepisteeseen perustuva ohjaus : *optiona, ** vakiona Pöly- ja hienosuodattimet sisältyvät toimitukseen. Moduulirakenteiset adsorbtiokuivaimet Jäähdytyskuivaimet, kastepiste +3 C Mallit m³/min bar(g) D12IT-A D170IT-A * 0,42-2,83 14 D12IN-A D5400IN-A 0,16-90, D4620IN-A D22800IN-W 102,7-380, TMS4 TMS1100** 0,36-88,0 16 * Sisääntulevan ilman lämpötila maks. +93 C ** Energiansäästömalli, varaava massa, kastepiste +2 C Suodattimet D1300 IN-A jäähdytyskuivain Upealla uudella teknologialla ei ole arvoa, jos ee toimita juuri haluamaasi suodatintyyppiä. Siksi tarjoae pölysuodattimia, esisuodattimia, hienosuodattimia ja aktiivihiilisuodattimia. Malli m³/min bar(g) Liitäntäkoko F35I - F2378I* 0,58-39, /2-3 F0770I - F31000I** 12,8-516,7 16 DN50 -DN300 * Kierteellinen, **Laipallinen G: Esisuodatin, partikkelit 1µ, öljyn jäännösmäärä 1 mg/m³ H: Hienosuodatin, partikkelit 0,01µ, öljyn jäännösmäärä 0,01 mg/m³ A: Aktiivihiilisuodatin, öljyn jäännösmäärä < 0,003 mg/m³ D: Pölysuodatin, partikkelit 1µ, ISO8573.1:2001 mukaan F-sarjan suodatin

15 15 HIBON Uudet Ingersoll Randin HIBON-puhaltimet ja -matalapainekompressorit Ingersoll Randiin kuuluva Hibon on valmistanut erikoispuhaltimia ja kompressoreita vuodesta 1899 alkaen. Tuoteohjelmaan kuuluvat Kiertomäntäpuhaltimet m³/h 1 bar (g) asti Vakuumi 500 mbar abs. Kaksi- ja kolmilohkoiset roots-puhaltimet (kuva 1). Moniportaiset keskipakopuhaltimet m³/h 1,1 bar (g) asti Vakuumi 500 mbar abs (kuva 2). Puhallin ilman äänieristyskoteloa Öljyttömät matalapainekompressorit m³/h 250 mbar abs - 3,5 bar (g) Alipainekäyttöön soveltuvat kiertomäntäpuhaltimet m³/h maks. 92 % alipaineeseen. Vakuumi 80 mbar abs. Tyypillisiä Hibonkäyttökohteita KUVA 1 Ympäristönsuojelu Vesilaitosten, puhdistamoiden ja jätevedenpuhdistamojen ilmastus, sekä biokaasujen talteenotto. Kuorma-autot Pneumaattinen paine- tai imukuljetus kemian-, elintarvike- ja sementtiteollisuudessa (kuva 3). Jätteenkäsittelyssä KUVA 2 Prosessiteollisuus Kaasunsiirto kemianteollisuudessa ja sokeritehtaissa. Hapetus voimalaitoksissa ja petrokemianteollisuudessa. Ilmastus kaivosteollisuudessa. Kuivaus paperiteollisuudessa. Höyryn paineistus panimoissa. Leijukuivaus. KUVA 4 Jauheenkuljetus esim. elintarvike- ja sementtiteollisuudessa (kuva 4) Kiinteät pneumaattiset kuljettimet. KUVA 3

16 Palveluksessasi täyden palvelun paineilmatalo Tecalemit Environment Oy toimittaa markkinoiden edistyksellisiät kompressorit ja tarjoaa asiakkaille täyden palvelun. Saatavana ovat: järjestelmien kartoitukset ja kulutusmittaukset tarpeiden mukaan räätälöidyt ratkaisut asennuspalvelut laitteille ja putkistoille siirrettävät paineilmakonttiratkaisut kattavat huoltosopimukset myös kilpaileville merkeille tarvittaessa 24 tunnin huoltopäivystys kattava varaosapalvelu leasing- ja vuokrasopimukset Tecalemit Environment Oy on yritys, johon voit luottaa kaikissa tilanteissa. Ingersoll Randin maailmanlaajuinen varaosa- ja huoltopalvelu on käytössäsi. Tarjoae myös laajan valikoiman lisävarusteita ja tarvikkeita. Huoltosopimukset sisältävät kiinteästi: Laitteen valmistajan mukaiset huoltotoimenpiteet. Laitekohtaisen tietokoneseurannan Optimointi- ja muutosehdotukset, kuntoarviot sekä korjausehdotukset Laatujärjestelmien edellyttämät laatuvarmennukset Turva- ja viranomaistarkastustarpeista tiedottaminen Kiinteät huoltohinnat ja matkakustannukset Ennakkoon määritellyn kunnossapitoaikataulun Lisäksi sopimukseen voidaan sisällyttää 24 h päivystyspalvelu järjestelmä- ja laitemittaus analyysipalvelut tuote- ja huoltokoulutus Ota yhteyttä Asennus- ja huoltotilaukset puh Varaosat puh fax huolto@teca.fi
