1 Digitaalinen vastaanotin S-200C KÄYTTÖOHJE

2 Varoitukset Varoitus Noudata aina näitä ohjeita vältääksesi laitteen vaurioitumisen. Irroita pistoke seinästä ennen kuin puhdistat laitetta. Käytä ainoastaa pehmeää liinaa laitteen ulkopintojen puhdistamiseen. Älä käytä yhteensopimattomia lisälaitteita koska ne voivat vioittaa laitetta ja aiheuttaa takuun raukeamisen. Älä aseta laitetta alustalle joka ei ole riittävän tukeva. Älä tuki tai estä laitteen ilmanvaihtoa. Kannessa olevat aukot ovat ilmanvaihtoa varten ja estävät laitteen ylikuumenenisen. Älä sijoita laitetta suljettuun tilaan kuten kaappiin tai vastaavaan huolehtimatta riittävästä ilmanvaihdosta. Älä koskaan sijoita laitetta lämmönlähteen välittömään läheisyyteen. Älä sijoita laitetta päällekkäin muiden laitteiden kanssa. Laitetta ei saa altistaa minkäänlaiselle nesteelle tai kosteudelle ei myöskään pisaroille tai roiskeille. Laitetta saa käyttää vain käyttöoheessa sivulla 38 mainitussa sähköverkossa. Irroita verkkojohto vetämällä pistokkeesta, ei johdosta. Sijoita verkkojohto siten että se ei joudu alttiiksi ulkopuolisille rasitukselle. Sammuta laite ja irroita verkkojohto kun laite on pitkään käyttämättä. Irroita myös antennijohto. Nämä suojaavat laitetta ukonilmalta ja verkkojännitteen häiriöiltä. Huolto Käytä aina valtuutettua huoltoliikettä. Älä yritä korjata, purkaa tai muuttaa laitetta itse. Laitteen avaaminen aiheuttaa takuun raukeamisen. 2

3 Yleistä Tämä vastaanotin on tarkoitettu kaapelitalouksiin. KÄYTTÖOHJE Ennen asennusta. Lue käyttöohje huolellisesti ennen laitteen käyttöönottoa ja säilytä käyttöohje tulevia tarpeita varten. Valmistaja pidättää oikeuden muutoksiin. Kanavalista Kanavalistan editointi Ohjelmaopas EPG Laitteen asetukset Automaattinen haku Manuaalinen haku CA järjestelmä Aputoiminnot 3

4 Sisällys Kaukosäädin 6 Etupaneli 8 Takapaneli 9 Kytkennät 10 Perustoiminnot 13 Valikot 17 Helppo asennus 17 Päämenu 19 Kanavien haku 20 Manuaalinen haku 20 Automaattinen haku 21 Kanavalista 22 Kanavalistan editointi 23 Ohjelmaopas EPG 26 Laitteen asetukset 27 Valikon kieli 27 Lähetyksen kieli 27 Tekstityksen kieli 28 SCART -ulostulo 28 Näytön tyyppi 28 Ilmoituspalkki 29 RF modulaattorin ominaisuudet 29 4

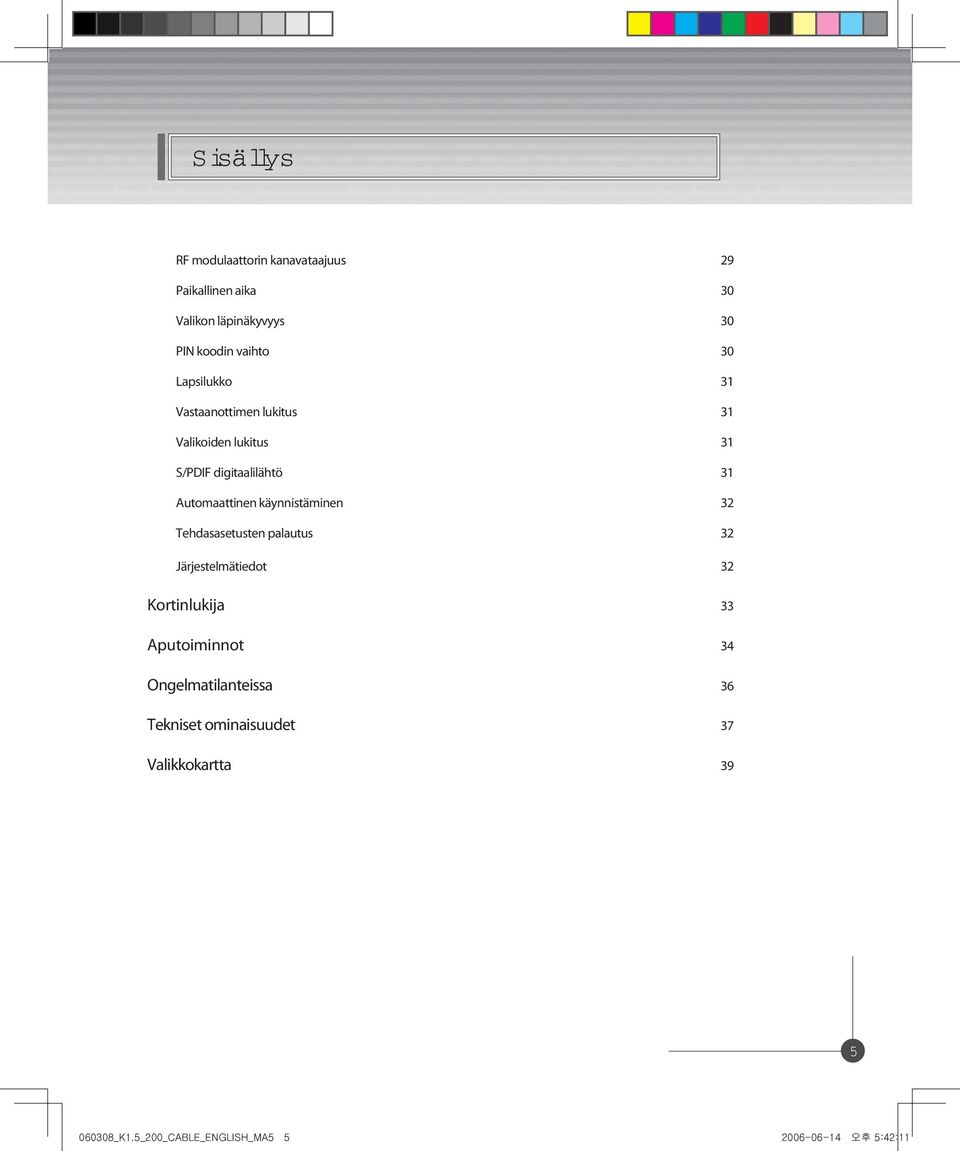

5 Sisällys RF modulaattorin kanavataajuus 29 Paikallinen aika 30 Valikon läpinäkyvyys 30 PIN koodin vaihto 30 Lapsilukko 31 Vastaanottimen lukitus 31 Valikoiden lukitus 31 S/PDIF digitaalilähtö 31 Automaattinen käynnistäminen 32 Tehdasasetusten palautus 32 Järjestelmätiedot 32 Kortinlukija 33 Aputoiminnot 34 Ongelmatilanteissa 36 Tekniset ominaisuudet 37 Valikkokartta 39 5

6 K aukosäädin Virtakytkin Numeropainikkeet TV / Vastaanotin TV / Radio Kanavien askellus Mykistys Äänen voimakkuuden säätö Pysäytys Ylös / Alas Vasen / Oikea Poistuminen OK Valikko ( Menu ) Vihreä painike Punainen painike ( tekstitys ) Normalisointi Vaihtaa kanavan edelliselle kanavalle Keltainen painike / Ajastin Sininen painike / Info Teksti-TV Ajastin Kuvasuhteenvalinta Ohjelmaopas EPG Äänikanavan valinta Ääniominaisuudet Huom 1 Kun asennat paristot kaukosäätimeen huomio paristojen napaisuus 2 Jos kaukosäädin on pitkään käyttämättä poista paristot 6

7 K aukosäädin Virtakytkin Numeropainikkeet TV/Vastaanotin TV/Radio Kanava ylös/alas Ääni lisää/vähennä Mykistys Pysäytys Vasen / Oikea Ylös / Alas Poistuminen OK Valikko ( Menu) Vihreä Punainen (tekstitys) Keltainen Sininen (Info) Normalisointi Kuvan koon vaihto Sammuttaa tai käynnistää laitteen valmiustilasta. Valitaan kanava tai annetaan PIN koodi tarvittaessa. Valitsee TV tai digitaalisen vastaanotimen tilan. Valitsee TV tai radio tilan. Kanavien askellus ylös tai alas. Äänenvoimakkuuden säätö, lisää tai vähemmän. Mykistää äänen. Pysäyttää kuvan. Valikoissa liikkuminen vasemmalle tai oikealle. Voidaan myös lisätä tai vähentää äänen voimakkuutta. Valikoissa liikkuminen ylös tai alas. Valikoista poistuminen. Valintojen vahvistaminen. Näyttää ruudulle päävalikon (Menu) tai palutuu valikoissa edelliseen valikkoon. Näyttää kanavatiedot. Näyttää / piilottaa tekstityksen tai vaihtaa kanavalistan. Kanavalistan editointi. Näyttää informaatioruudun näytölle. Vaihtaa kuvan asetuksia. Vaihtaa kuvan kokoa. Äänen valinta Vaihtaa äänen asetuksia (mono / vasen / oikea / stereo ). Teksti-TV Kanavan vaihto Ohjelmaopas EPG Ajastin Kielivalinta Näyttää teksti-tv:n näytöllä. Vaihtaa edelliselle kanavalle. Näyttää TV / Radio ohjelman tiedot näytöllä. Vaihtaa automaattisesti ajastetulle kanavalle. Kielen valinta. 7

8 Etupaneeli 1. Virtakytkin (valmiustila) Sammuttaa tai käynnistää vastaanottimen. 2. Info näyttö Digitaalinen näyttö mm. kanavan numero. 3. Kanavien vaihto Kanavien askellus ylös / alas, liikkuminen valikoissa. 4. Kortinlukija Kortinlukija. 8

9 Takapaneeli 1. Verkkojohto 90 ~ 250V AC, 50/60Hz. 2. Videoliitin Komposiitti video lähtöliitin. 3. Digitaalinen ääniliitin S/PDIF digitaaliäänilähtö. 4. RCA äänenliitin RCA äänilähtö (RGB). 5. SCART liitin SCART liitin, kuvan sekä äänen lähtö. 6. RS-232 liitin RS-232 liitin päivityksiä varten. Laite voidaan päivittää myös ilmateitse (ns. OTA -päivitys). 7. Antenni TV ulostulo Televisioon lähtevän antenniliittimen liitäntä. 8. RF sisääntulo Antennipistokkeesta tulevan antenniliittimen liitäntä. 9. RF uloslähtö Televisioon lähtevän antenniliittimen liitäntä. 10. Antenni TV sisääntulo Antennipistokkeesta tulevan antenniliittimen liitäntä. 9

10 K ytkennät Miten kytket vastaanottimen laitteistoosi On useita vaihtoehtoja miten voit kytkeä vastaanottimen laitteistoosi. Varmistaaksesi parhaan kytkennän kysy lisätietoja jälleenmyyjältä. 1. Vastaanottimen kytkentä televisioon. Kytke vastaanotin televisioon SCART johdolla mikäli se on mahdollista. Vaihtoehtoisesti voit käyttää Video liitäntää (liitin 2.) tai RF -modulaattorin liitäntää (liitimet 8 ja 9.). 2. Vastaanottimen kytkentä stereolaitteistoon. Kytke vastaanotin stereolaitteistoon RCA johdoilla (liittimet 4.) tai digitaalisesta äänen lähdöstä (liitin 3.) valitse stereolaitteistosta oikea äänen sisääntulon valinta. 3. Vastaanottimen kytkentä digitaaliseen audiojärjestelmään. Kytke vastaanotin digitaaliseen audio järjestelmään vain S/PDIF liitännällä (liitin 3.). 4. Vastaanottimen linkittäminen toiseen digitaaliseen vastaanottimeen. Jos haluat linkittää useita digitaalisia vastaanottimia samaan antennilinjaan, käytä RF modulaattorin läpivienti mahdollisuutta. Lisätietoa RF modulaattorista sivulla

11 K ytkennät Kytkentä televisioon RCA- tai antennijohdolla 1. Kytke kuva- ja ääniliitännät (liittimet 3 ja 4.) vastaanottimen takaa televisiosi vastaaviin sisäätuloliittimiin. Jos televisiossasi ei ole näitä liittimiä kytke antennijohto RF sisääntulo liittimeen (liitin 8.). Kytke vielä RF ulostulo liittimestä (liitin 9.) antennijohto televisioon. 2. Valitse televisiosta oikea av-sisääntulo tai viritä haluamallesi kanavalle vastaanottinen kuva. Päivitys 1. Vastaanottimen päivitys tietokoneella Vastaanottimen voi päivittää joko tietokoneella tai ilmateitse (maahantuojan toimesta) Tarvitset tietokonepäivitykseen ohjelmiston, vastaanottimen päivitys ohjelman sekä RS-232 kaapelin. 1. Tarkista maahantuojan sivulta viimeisin ohjelmistoversio, sekä lisätiedot päivityksen suorittamisesta. 2. Lataa viimeisin ohjelma tietokoneellesi. 3. Kytke vastaanotin tietokoneeseesi RS-232 johdolla. 4. Kytkennän jälkeen varmista että vastaanotin on valmiustilassa (OFF). 5. Käynnistä lataamasi tiedosto tietokoneellasi kaksois-klikkaamalla sitä. 6. Käynnistä seuraavaksi vastaanotin valmiustilasta joko kaukosäätimen tai vastaanottimen virtakytkimestä. 7. Päivitys käynnistyy ja tietokoneen ohjelma näyttää edistyksen myös vastaanottimen näytössä kertovat päivityksen suorittamisesta. 8. Kun päivitys on valmis ruutuun tulee, näyttö. 9. Olet nyt onnistuneesti päivittänyt vastaanottimeen uuden ohjelmiston. Sammuta vielä vastaanotin ja käynnistä uudelleen. 10. Varmista vielä päivityksen onnistuminen tarkistamalla ohjelmiston versio vastaanottimen valikosta.. 11

12 K ytkennät Etupaneelin näyttö Näyttö Laite on värustettu LED näytöllä. Alla näytön viestejä. Valmiustila Valitun televisio kanavan numero Laite käynnistyy Valitun radio kanavan numero Laite sammutettu TV tila MICOM versio Digivastaanotin tila Kaynnistysvalikon versio Päivitys Lataa Päivityksen eteneminen Latauksen eteneminen Päivitys valmis 12 DIGITAL CABLE RECEIVER

13 Perustoiminnot Perustoiminnot 1. Ohjelman tiedot Kun vastaanottimeen on viritetty kanavat, joka kerta kun vaihdat kanavia näyttöön tulee kanava kohtainen informaatio ruutu. 1. Joka kerta kun vaihdat kanavia tulee ruutuun infonäyttö kanavatiedoista muutamiksi sekunneiksi. Valikosta voit säätää inforuudun näyttö ajan. 2. Voit vaihtaa kanavaa tai painikkeilla. Saat ruudun alareunaan aina kanavakohtaiset tiedot. 3. Värillisillä (vihreä ja keltainen) painikkeilla saat lisäinformaatiota kanavasta. 2. Nyt ohjelmassa 1. Painettaessa vihreää painiketta saat näyttöön informaation tällä hetkellä näytettävästä ohjelmasta. 2. Käytettäessä Nyt ohjelmassa infoa saat yksinkertaisen ohjelmaoppaan näyttöön. 3. Seuraavaksi ohjelmassa 1. Painettaessa keltaista painiketta saat näyttöön informaation seuraavaksi näytettävästä ohjelmasta. 2. Käytettäessä Seuraavaksi ohjelmassa infoa saat yksinkertaisen ohjelmaoppaan näyttöön. 13

14 Perustoiminnot Perustoiminnot 4. Kanava informaatioruutu 1. Painettaessa sinistä painiketta saat näyttöön informaation tällä hetkellä valitusta kanavasta. 2. Käytettäessä Kanavainformaatio ruutua saat näytöön tiedot valitusta kanavasta (mm. taajuuden valitun äänen/tekstityksen). 5. Äänen voimakkuus 1.Äänen voimakkuutta säädetään tai painikkeilla. 2. Äänen voimakkuutta osoittava palkki näkyy näytöllä. 3. Äänen voimakkuuden osoittava palkki näkyy näytöllä n.1sekekunnin ajan. Voi mykistää äänen väliaikaisesti mykistys painikkeella. Palauttaaksesi äänen paina toistamiseen Mykistys painiketta tai tai painiketta. 6. Lähetyksen teksitys 1. Punaisesta painikkeesta voidaan valita lähetyksen tekstitys. 2. Valitse Off mikäli et halua lähetykseen tekstitystä. 3. Valitse DVB-Subtitle (FIN) mikäli haluat lähetykseen suomenkielisen tekstityksen. 4. Valitse Teletext mikäli haluat valita teksti-tv:n kielen. 14

15 Perustoiminnot Perustoiminnot 7. Ajastin Voit ajastaa vastaanottimen halutulle kanavalle haluamanasi ajankohtana. 1. Kertaalleen, päivittäin, viikottain Käytä,,, tai painikkeita liikkuaksesi valikossa Paina OK painiketta aktivoidaksesi ajastimen. Ajastin vaihtoehdot vaihtuvat allaolevan listan mukaan. Kerran Viikottainen Päivittäinen Pois : kerran : viikossa : päivässä : pois päältä 2. Valitse haluamasi päivä, aloitusaika, päälläoloaika ja kanava. Valitse lopuksi painikkeella disketti ikoni ja hyväksy ajastus OK painikkeella. 8. Yksinkertainen kanavalista 1. Painettaessa OK painiketta näytöön tulee yksinkertainen listaus kanavista. 2. Vaihtaaksesi kanavia käytä tai painiketta. 3. Haluamallesi kanavalle siirrytään OK painikkeella. 4. Paina punaista painiketta vaihtaaksesi kanavaluetteloa. 5. Vihreällä painikella vaihdetaan kanavaluettelon listaustyyliä. 6. Valitse lajittelutyyli tai painikkeella hyväksy valinta OK painikkeella. 15

16 Perustoiminnot Perustoiminnot 9. Äänen valinta 1. Muuttaaksesi ohjelman puhekieltä paina A.LANG painiketta. Näyttöön tulee valittavissa olevat kielet. 2. Käytä tai painiketta valitaksesi haluamasi ääni vaihtoehdon. 3.Poistuaksesi valikosta paina toistamiseen A.LANG tai EXIT painiketta. 10. Äänikanavan valinta 1. Muuttaaksesi äänikanavan valintaa paina A.L/R painiketta. 2. Valittu valinta näkyy näytössä. 3. Paina A.L/R painiketta toistamiseen jolloin ääni vaihtuu mono, vasen, oikea tai stereo vaihtoehtojen välillä. 16

17 Valikot Helppo asennus Ennen kuin voit katsoa televisiokanavia tai kuunnella radiokanavia tulee vastaanottimeen virittää näkyvät/kuuluvat kanavat. Ensimmäistä kertaa laitetta käytettäessä tulee näyttöön "Easy Installation valikko. Helppoasennus valikosta valitaan maa-asetukset, kielivalinnat sekä muut tarvittavat tiedot. 1. Helppo asennus "Easy Installation" Asennus opastaa valitsemaan maa-asetuksen, kielivalinnan sekä muut tarvittavat tiedot helposti ja järjestelmällisesti. 2. Laitteen liitännät Kytke vastaanotin aiemmin mainituilla tavoilla laitteistoosi. 3. Virta päälle Kytke vastaanotimeen virta päälle. 4. Virta pois Kytke vastaanotimeen virta pois virtakytkimestä. Vastaanottimen näytössä Off. 17

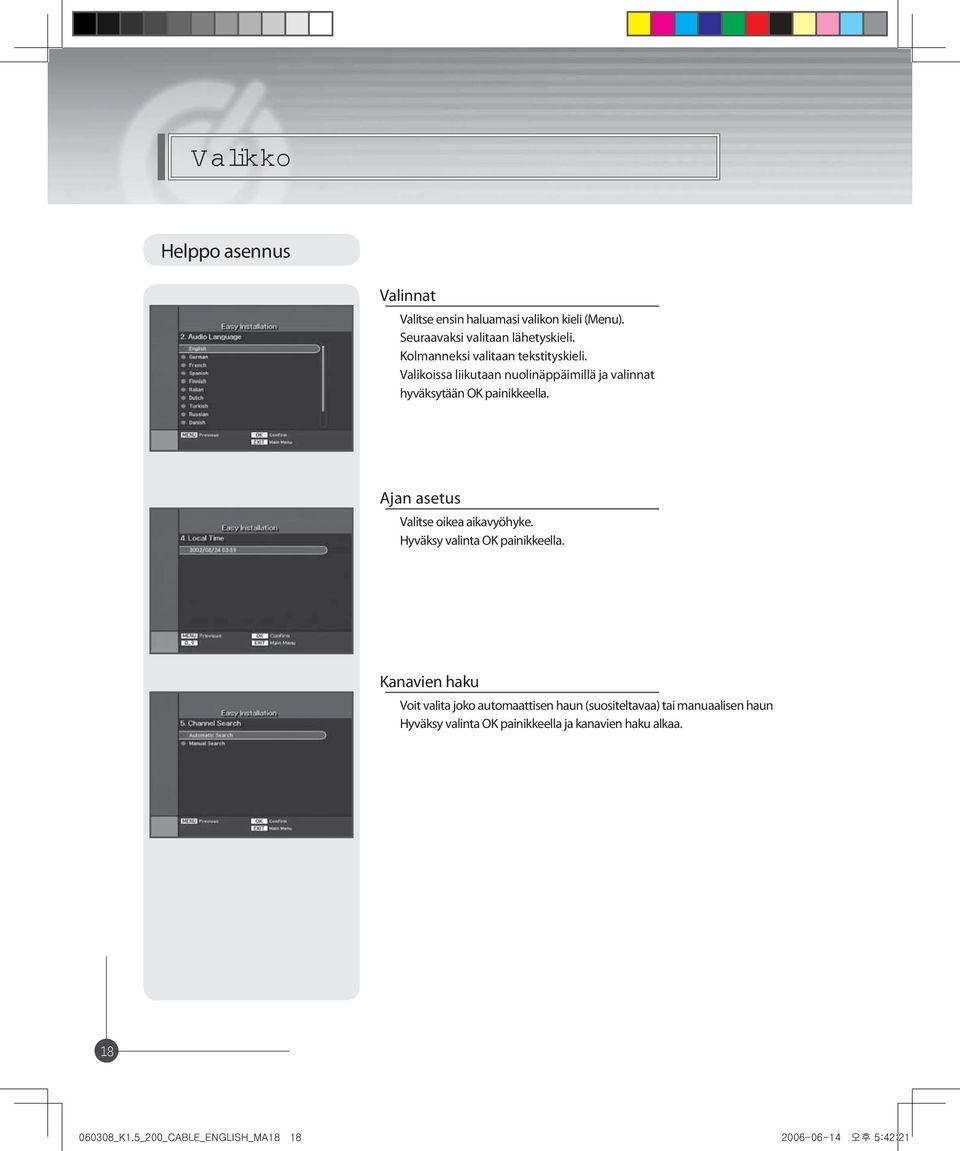

18 Valikko Helppo asennus Valinnat Valitse ensin haluamasi valikon kieli (Menu). Seuraavaksi valitaan lähetyskieli. Kolmanneksi valitaan tekstityskieli. Valikoissa liikutaan nuolinäppäimillä ja valinnat hyväksytään OK painikkeella. Ajan asetus Valitse oikea aikavyöhyke. Hyväksy valinta OK painikkeella. Kanavien haku Voit valita joko automaattisen haun (suositeltavaa) tai manuaalisen haun Hyväksy valinta OK painikkeella ja kanavien haku alkaa. 18

19 Valikot Päävalikko Paina Menu painiketta kaukosäätimestä päävalikko ilmestyy näytölle. 1. Valikossa liikutaan tai painikkeilla. 2. Joihinkin valikoihin pääseminen edellyttää PIN koodin syöttämistä tehdasasetuksen PIN koodin (neljä nollaa). 3. Paina OK painiketta vahvistaaksesi valinnan. 4. Paina Menu painiketta palataksesi aiempaan valikkoon tai paina EXIT painiketta poistuaksesi valikoista. Päävalikossa valittavina seuraavat vaihtoehdot Kanavaluottelo : Näyttää 1-8 suosikkiryhmää,a-z tai Z-A aakkostuksen, Kaapelikanavat. Muokkaa kanavaluettelo : Muokkaa suosikkeja, Lukitse, Ohita, Poista, Siirrä tai Järjestele. Ohjelmaopas : Näyttää nykyisen, seuraavan tai viikottaiset ohjelmatiedot. Järjestelmäasetukset : Aseta valikkokieli, äänen kielivalinnat, tekstityksen kielivalinta, SCART liittimen ulostulo, näytön tyyppi, ilmoituspalkin aika, RF tila, RF kanava, paikallinen aika, valikon läpinäkyvyys, PIN koodin vaihto, lapsilukko, vastaanottimen lukko, valikkolukko, digitaalilähtö, automaattinen käynnistäminen, tehdasasetusten palautus, ja järjestelmätiedot. Automaattinen haku : Automaattinen kanavien haku. Manuaalinen haku : Manuaalinen kanavien haku. CA- järjestelmä : Näyttää salauskortin tiedot. Aputoiminnot : Pelit, Esittely, Kalenteri, Zoom ja Postilaatikko. 19

20 Valikko Kanavienhaku Valitse manuaalinen tai automaattinen kanavanhaku. Manuaalinen kanavanhaku. 1. Valitse manuaalinen haku päävalikosta. 2. Syötä Taajuus numero näppäimillä (esim ). 3. Syötä Symboolitaajuus numero näppäimillä (esim. 6900). 4. Valitse Const. (constellation) arvo (AUTO, 16, 32, 64, 128 or 256 QAM) käyttämällä tai painikkeita (esim. 128-QAM). 5. Valitse Käänteinen arvo (Auto, Off tai On) (esim. Automaattinen). 6. Valitse Verkko arvo (päällä, pois päältä) (esim. päällä). 7. Paina OK painiketta. 8. Kun kanavien haku on käynnissä löytyneet kanavat näytetään ruudulla. 9. Kun kanavien haku on valmis näytölle ilmestyy Haku suoritettu loppuun Paina kolme kertaa kysyttäessä OK painiketta tallentaaksesi haun tulokset. EXIT painikkeella pääset pois valikosta. 20

21 Valikkot Automaattinen haku Valitse automaattinen tai manuaalinen kanavan haku. Automaattinen haku. 1. Valitse automaattinen haku päävalikosta 2. Syötä Aloitusväli arvo numeronäppäimillä. 3. Syötä Päättymisväli arvo numeronäppäimillä. 4. Syötä Symbolitaajuus arvo numeronäppäimillä. 5. Valitse Const. (constellation) arvo (AUTO, 16, 32, 64, 128 or 256 QAM) käyttämällä tai painikkeita. 6. Paina OK painiketta. 7. Kun kanavien haku on käynnissä, löytyneet kanavat näytetään ruudulla. 8. Kun kanavien haku on valmis näytölle ilmestyy Haku suoritettu loppuun Paina kolme kertaa kysyttäessä OK painiketta tallentaaksesi haun tulokset EXIT painikkeella pääset pois valikoista. 21

22 Valikot Kanavalista Tämä valikko helpottaa valitsemaan haluamasi kanavat. Ennen kuin käytät tätä toimintoa, tulee kanava ryhmät olla tehtyinä. 1. Valitse Kanavaluettelo päävalikosta tai painikkeilla ja paina OK painiketta. 2. Käytä tai painikkeita valitatsesi kanava. Valittu kanava näkyy pienemmässä ruudussa näytön oikella puolella. HUOM : Saadaksesi koko näytön kokoisen kuvan paina EXIT painiketta. 3. Nähdäksesi valittavina olevat kanavalistat paina punaista painiketta (SUB-T) toistamiseen. Kanavalista vaihtuu seuraavassa järjestyksessä. Kaikki Omat suosikit 1-8 Lukitut 4. Paina TV / Radio painiketta vaihtaaksesi radio kanavien listaan. 5. Nähdäksesi radiokanavien listan paina vihreää painiketta. Ponnahdusikkunassa näkyy valittavat tyylilajit. 6. Käytä tai painikkeita selataksesi tyylilajilistoja. Normaali : Kaikki, Lukitut, A~Z, Z~A. CAS : Kaikki, FTA/jne. Verkko : Kaikki, valittu kaapeliverkko. Tyylilaji : Kaikki, elokuva, uutiset ja ajankohtaiset, viihde, urheilu, ajankohtaiset, opetusohjelmat, elämäntapa, draama, musiikki, kulttuuri, erikoisohjelmat, komediat tai dokumentit. 22

23 Valikot Kanavalistan editointi Tässä valikossa editoidaan kanavalistaa. Voit editoida kanavalistaa lukitsemalla, ohittamalla, poistamalla tai siirtämällä kanavia. 1. Valitse Muokkaa kanavaluettelo päävalikosta tai painikkeilla ja paina OK painiketta. 2. Jos PIN koodia kysytään syötä se ponnahdusikkunaan. Mikäli et ole vaihtanut PIN koodia on se tehdasasetuksena (neljä nollaa). 3. Painamalla punaista painiketta (SUB-T) aktivoidaan valinta taulukko valitse ryhmä (aihe) jonka alle haluat kanavia ryhmittää. Hyväksy valinta OK painikkeella. Valittu ryhmä (aihe) näkyy näytön oikeassa laidassa. 4. Valittuasi minkä tahansa ryhmän (aiheen). Voidaan ryhmään (aiheeseen) lisätä kanavia selaamalla kanavia tai painikkeella. Valitse ryhmään (aiheeseen) siirrettävä kanava OK painikkeella. 5.Poistaaksesi kanavan ryhmästä (aiheesta) aktivoi kanava oikelta puolelta ja paina OK painiketta. Valittu kanava on nyt poistettu aiemmin valitusta ryhmästä (aiheesta). 6.Valittu kanava voidaan nimetä keltaisella painikkeella avautuvassa ponnahdusikkunassa. 7. Kun halutut toimenpiteet on suoritettu poistutaan valikosta MENU tai EXIT painikkeella. Ponnahdusikkunasta vahvistetaan tai hylätään tehdyt muutokset. Valitse OK tallentaaksesi tai EXIT hylätäksesi muutokset. 23

24 Valikot Kanavalistan editointi 1. Suosikit Voit nimetä TV- tai Radiokanavien suosikkiryhmien nimiä haluamaksesi. 2. Valitse nimettävä suosikkiryhmä ja paina OK painiketta. Suosikki nimetään uudelleen sinisellä painikkeella. Syötä ponnahduikkunassa haluttu nimi ryhmälle. Tallenna lopuksi punaisella painikkeella. 2. Lukitus 1. Voit lukita kanavan näkymästä normaalissa katselussa. 2. Valitse muokkausluettelosta Lukitus. Oikeassa laidassa näkyy nyt lukittavien kanavien ryhmään lisätään haluttuja kanavia OK painikkeella. 3. Toista valinnat jokaisella kanavalla mitkä haluat lukita. Kanavien poisto lukituksesta tehdään kuten sivulla 23 ja kohdassa 5 on opastettu. 3. Poisto 1. Voit poistaa kanavan muistista. Valitse muokkausluettelosta poista. 2. Valitse poistettavat kanavat OK painikkeella. 4. Piilotus 1. Voit ohittaa kanavan normaalista kanavien askelluksesta. Valitse muokkausluettelosta piilota. 2. Valitse piilotettavat kanavat OK painikkeella. Piilotetut kanavat eivät näy askellettaessa kanavia TV- tai Radiotiloissa. 3.Kanavien poisto piilotuksesta tehdään kuten sivulla 23 ja kohdassa 5 on opastettu. VALIKOISTA POISTUTAAN EXIT PAINIKKEELLA JOLLOIN VAHVISTETAAN MUUTOKSET. 24

25 Valikot Kanavalistan editointi 5. Siirto 1. Voit muokata kanavien järjestystä askellettaessa kanavia tai painikeella. 2. Valitse aiemmin neuvotulla tavalla muokkausluettelosta Siirrä. Valitse OK painikkeella siirrettävä kanava oikeaan laitaan. 3. Paina sinistä painiketta uuteen ponnahdusikkunaan avautuu kanavalista. 4. Käytä tai painikkeita valitaksesi siirrettävälle kavalle uusi kanava paikka hyväksy valinta OK painikkeella. 5. Valittu kanava on nyt siirretty. 6. Aihe 1. Voit lajitella kanavia myös tyylilajin mukaan. Valittavana seuraavat tyylit ( elokuva, uutiset ja ajankohtaiset, viihde, urheilu, lastenohjelmat, ajankohtaiset, opetusohjelmat, elämäntapa, draama, musiikki, kultturi, ajankohtaisohjelmat, erikoisohjelmat, komediat, dokumentit). 2. Valitse aihe oikeaan laitaan ja lisää kanavia aiheryhmään kuten edellisissä valikoissa on opastettu. Ohjelmaopas EPG Ohjelmaopas sisältää tietoa kanavilla näytettävistä ohjelmista. Ohjelmaopas näkyy aina viikoksi eteenpäin. 1. Valitse Ohjelmaopas päävalikosta tai painikkeilla ja paina OK painiketta Ohjelmaa katsoessa voit painaa myös EPG painiketta kahteen kertaan. 25

26 Valikot Ohjelmaopas EPG 1. Nyt / tulevien ohjelmien tiedot Näyttää tiedot nyt näytettävästä ohjelmasta tai tulevista ohjelmista. 1. Valitse ohjelma tai painikkeilla, voit katsoa ohjelmaa oikealla näkyvässä ruudussa. 2. Vaihda kanavaluetteloa punaisella (SUB-T) painikkeella. 3. Valittuasi kanavaluettelon ja ohjelman mistä haluat lisätietoa paina OK painiketta. Ponnahdus ikkunassa näytetään yksityiskohtaisemmat tiedot ohjelmasta. 4. Ohjelmaoppaan näkymää voidaan vaihtaa sinisellä (INFO) painikkeella. 2. Viikottainen ohjelmaopas Näyttää viikon ohjelmat kerralla 1. Kun painat sinistä (INFO) painiketta vaihtuu näkymä Ohjelmaopas nyt, Seuraava ohjelmaopas, Viikon ohjelmaopas välillä. 2. Ohjelmaoppaassa liikutaan nuolinäppäimillä lisätietoa saadaan OK painikkeella.,,, tai valitusta kanavasta 3. EPG opas 1. Paina EPG painiketta kaukosäätimestä näytön alareunaan ilmestyy ohjelmaopas valikko. 2. Jokainen tai painikkeen painaminen vaihtaa kellon aikaa tunnilla lisäten tai vähentäen. 3. Jokainen tai painikkeen painaminen vaihtaa edellisen tai seuraavan päivän ohjelmatietoihin. 4. Jos ohjelmaopas on käytettävissä näytetään se näytön alareunassa informaatio palkkina. 5. Painamalla toistamiseen EPG painiketta saadaan näyttöön monipuolisempi ohjelmaopas. 26

27 Valikot Laitteen asetukset Järjestelmäasetuksia muutettaessa kysytään PIN koodia joka on vakio tehdasasetuksissa (neljä nollaa). Voit vaihtaa PIN koodin sivulla 30 opastetulla tavalla. Voit muokata laitteen asetuksia haluamaksiksesi. 1. Valitse Järjestelmäasetukset päävalikosta tai painikkeilla ja paina OK painiketta. 2. Valitse halaumasi alavalikko tai painikkeilla hyväksy valinta OK painikkeella. Asetusten vaihtoehdot näytetään oikessa reunassa näytöllä. 3. Käytä painiketta muuttaaksesi asetuksia, paluu Asetusluetteloon tapahtuu painikkeella. 1. Valikon kieli Tästä voit vaihtaa valikon kieltä. 1. Valitse Valikon kieli tai painikkeita. Siirry alavalikkoon ja valitse haluamasi kieli hyvksy valinta OK painikkeella. Valittavat kielet : Englanti, Suomi, Ruoksi, Norja tai Tanska. 2. Äänen kieli Tästä voit vaihtaa lähetyksen puhekielen. 1. Valitse Lähetys kieli tai painikkeita. Siirry alavalikkoon ja valitse haluamasi kieli hyväksy valinta OK painikkeella. Valittavat kielet : Englanti, Suomi, Ruoksi, Norja tai Tanska. 27

28 Valikot Laitteen asetukset 3. Tekstityksen kieli Tästä voit vaihtaa lähetyksen tekstityksen kielen. 1. Valitse Tekstityksen kieli tai painikkeilla. Siirry alavalikkoon ja valitse haluamasi kieli hyväksy valinta OK painikkeella. Valittavana kielet : Pois päältä, Englanti, Suomi, Ruotsi, Norja tai Tanska Jos et halua lähetyksiin tekstityksiä valitse Pois päältä. 4. SCART lähtö Jos televisiosi tukee SCART liitännässä RGB signaalia valitse RGB muutoin käytä CVBS vaihtoehtoa. 5. Näytön tyyppi Jos televisiosi kuvasuhde on 4:3 ja lähetyksen kuvasuhde 16:9 voit valita 4:3 Letterbox, 4:3 koko näyttö tai 16:9 koko näyttö. 1. Valitse kuvasuhde televisiosi mukaan ja hyväksy valinta OK painikkeella Huom 1 16:9 koko näyttö suurentaa kuvan koko näytön kokoiseksi, mutta leikkaa kuvan reunoista vasemmalta ja oikealta osan pois. 2 4:3 Letterbox näyttää koko kuvan, mutta kuvan ylä ja ala reunaan jää mustat palkit. 3 Helppoon näytön tyypin vaihtamiseen, käytä kaukosäätimen P.SIZE painiketta. 28

29 Valikot Laitteen asetukset 6. Ilmoituspalkin näyttöaika Kun vaihdat kanavia näytössä näkyy ilmoituspalkki. Ilmoituspalkin näyttöaikaa voidaan vaihtaa. 1. Valitse Ilmoituspalkin aika tai painikkeilla. Siirry alavalikkoon ja valitse halaumasi aika tai painikkeella. 2. Hyväksy valinta lopuksi OK painikeella. 7. RF modulaattorin tila Tästä voit vaihtaa RF modulaattorin värijärjestelmää. Valitse jokin seuraavista värijärjestelmistä (Suomessa PAL BG). RF tila : PAL BG, PAL I, PAL DK, SECAM L, NTSC M 8. RF modulaattorin kanavataajuus Tästä voit vaihtaa RF modulaattorin lähettämää kanavataajuutta. Valitse jokin UHF tai VHF kanavista tai painikkeilla. UHF RF kanavien taajuus VHF RF kanavien taajuus

30 Valikot Laitteen asetukset 9. Paikallinen aika Tästä voit vaihtaa kellon asetuksia. 1. Valitse alavalikosta oikea aikavyöhyke tai painikkeilla vahvista oikea valinta OK painikkeella. 2. Tarkista oikea kellon aika näytön vasemmasta yläreunasta. 10. Valikon läpinäkyvyys Tästä voit vaihtaa valikon läpinäkyvyyttä. Valitse Valikon läpinäkyvyys tai painikkeella. Vahvista valinta OK painikkeella. Säädä läpinäkyvyyttä tai painikkeella. 11. PIN koodin vaihto Tästä voit vaihtaa PIN koodin. Älä unohda vaihtamaasi koodia. Vaihtamasi PIN koodia käytetään useissa kohteissa valikossa. 1. Syötä ensin vanha PIN koodi tehdasasetuksissa (neljä nollaa). 2. Syötä uusin PIN koodi kysyttäessä. 3.Toista valitsemasi PIN koodi. Onnistunut vaihto ilmoitetaan ponnahdusikkunassa. Jos olet unohtanut vaihtamasi PIN koodin, paina nykyinen PIN koodi valikossa punainen - vihreä - keltainen - sininen painikkeita järjestyksessä syötä uusittu PIN koodi kysyttäessä ja vahvista se. 30

31 Valikot Laitteen asetukset 12. Lapsilukko Voit asettaa lapsilukon päälle tai pois. Kun lapsilukko aktivoitu kysytään PIN koodia joka kerta kun vaihdat lukitulle kanavalle. Jos lapsilukko ei ole aktivoitu PIN koodia ei kysytä. 13. Vastaanottimen lukko Voit asettaa vastaanottimen lukon päälle tai pois. Kun lukko on aktivoitu kysytään PIN koodia joka kerta kun laitat vastaanottimen päälle. 14. Valikkolukko Voit asettaa valikkolukon päälle tai pois. Kun lukko on aktivoitu kysytään PIN koodia joka kerta kun aktivoit tietyt alavalikot. 15. S/PDIF digitaalilähtö S/PDIF liitännästä saadaan digitaalinen monikanava ääniulos. 1. Jos valitset Pois päältä ei digitaalista ääntä lähetetä liittimestä. 2. Jos valittuna on PCM digitaalinen ääni lähetetään pakkaamattomana. 3. Jos valittuna on Dolby Digital digitaalinen ääni lähetetään pakattuna S/PDIF liittimestä. 31

32 Valikot Laitteen asetukset 16. Automaattinen käynnistäminen 1. Jos valittuna on Päällä ja laite on valmiustilassa käynnistyy laite automaattisesti ajastuksien mukaan tai sähkökatkon jälkeen. 2. Jos valittuna on Pois päältä laite jää valmiustilaan sähkökatkon jälkeen. 17. Tehdasasetusten palautus Tästä voit palauttaa vastaanottimen tehdasasetuksille. Valittaessa OK ja vahvistaessa valinta vielä OK painikkella palautetaan vastaanottimen asetuksille. KAIKKIEN KANAVIEN JA JÄRJESTELMÄASETUSTEN ARVOT TYHJENNETÄÄN. 18. Järjestelmätiedot Tästä valikosta voit tarkistaa vastaanottimen tiedot. Mallinumeron, viimeisen päivityksen, ohjelmistoversion, laitteen version sekä latausvalikon version. 32

33 Valikot Kortinlukija Nämä valikot saattavat vaihdella käytetyn maksukortin mukaan. Vastaanottimesi on varustettu maksullisten kanavien kortinlukijalla. Maksukorttia tarvitset katsoaksesi salattuja kanavia. Laita maksukortti vastaanottimen etupaneelissa olevaan lukijaan. Vastaanotin lukee ja purkaa salatut kanavat automaattisesti. Voit tarkistaa maksukorttisi tiedot CA-järjestelmä valikosta. 1. Valitse päävlikosta CA-järjestelmä Hyväksy valinta OK painikkeella. Mikäli maksukortti on asennettu näkyy näytössä CAS paikka 1 : Conax. Mikäli maksukorttia ei ole asennettu tai se on väärin asennettu näkyy näytössä CAS paikka 1 Ei asennettu. 2. Poistu valikosta EXIT painikkeella. 33

34 Valikot Aputoiminnot 1. Peli 1. Valitse Peli tai painikkeilla. Siirry alavalikkoon tai painikkeella. 2. Valitse haluamasi peli OK painikkeella. Valittavanasi on TETRIS tai HEXA peli. 2. Esittely Valitse Esittely tai painikkeilla esittely alkaa OK painikkeen painamisesta. Esittelytilasta poistutaan EXIT painikkeella. 3. Kalenteri Valitse Kalenteri tai painikkeilla. Ponnahdusikkunaan aukeaa kuukausikalenteri. 34

35 Valikot Apuohjelmat 4. Zoomaa Valitse Zoomaa tai painikkeella vahvista valinta OK painikkeella. Liikuta neliötä nuolinäppäimillä. suurenna tai piennnä punaisella tai vihreällä painikkeella. 5. Postilaatikko Valitse Postilaatikko tai vahvista valinta OK painikkeella. Postilaatikko ei ole käytössä Suomessa. 35

36 O ngelm atilanteissa Ongelma Etupaneelin LED näyttö pimeä. Ratkaisu Tarkista virtajohto. Ei kuvaa. Huono kuva. Varmista että vastaanotin päällä. Tarkista kytkennät. Tarkista kanava-asetukset. Tarkista antennisignaalin taso. Ei ääntä. Tarkista äänen voimakkuus vastaanottimesta ja televisiosta. Tarkista äänijohtojen kytkennät. Kaukosäädin ei toimi. Tarkista paristojen toimivuus. Vastaanottimen ja kaukosäätimen välinen yhteys esteetön. Salatut kanavat ei näy. Tarkista salauskortin tiedot. Tarkista että salauskortti on oikein asennettu. PIN koodi unohtunut. Katso ohjeet sivulta

37 Tekniset om inaisuudet Tuner Guard Interval Modes FEC Modes Rate Input Connector Frequency Range Demodulation Channel Bandwidth 1/32, 1/16, 1/8, 1/4 Active symbol duration 1/2, 2/3, 3/4, 5/6, 7/8 IEC 169-2, Female Europe (UHF: 470 ~ 860MHz) Australia (UHF: 520 ~ 820MHz) (VHF: 174 ~ 230MHz) COFDM 2K/8K-Carrier 8MHz (for Europe), 7MHz (for Australia) RF Modulator PLL type TV Standard RF Connector Frequency Range CH (for Europe) CH (for Australia) PAL B/G, I, D/K, SECAM L, NTSC M selectable 750 Ohms, 169-2, Male/Female Europe (UHF: 470 ~ 860MHz) Australia (UHF: 520 ~ 820MHz) MPEG TS A/V Decoder Video Resolution Input Bit Rate Transport Stream Audio Decoding Audio Mode Max. 90 Mbit/s MPEG-2 ISO/IEC MPEG/Musicam Layer 1 & 2 Single / Dual Channel 37

38 Tekniset om inaisuudet A/V & Data Input/Output Video Audio RS-232C RCA/Cinch, Video Output(CVBS)/SCART(CVBS, RGB) RCA/Cinch Volume & Mute Control (Resolution: 20 bits DAC, Max 2Vrms) S/PDIF of Dolby Digital Bitstream Out Transfer rate 115Kbps, 9 PIN D-Sub Type System Resources Flash Memory SDRAM Main CPU MPEG Chip 1Mbyte, 2Mbytes (Option) 8Mbytes, 16Mbytes (Option) STi 5518 Power Supply ( Virtalähde ) Input Voltage ( Käyttöjännite ) Power Consumption ( Virran kulutus ) Protection Type V A C, 50/60Hz Max. 17W Separate Internal Fuse SMPS Physical Specification ( Mitat ) Size (W H D) ( Laitteen mitat ) Net Weight ( paino ) Operating Temperature ( käyttö lämpötila ) Storage Temperature ( säilytys lämpötila ) (mm) 1.2kg 0 C ~ 50 C -20 C ~ 60 C Option Function Embedded CAS SW Upload CONAX, NAGRAVISION, NDS, IREDETO, CRYPTOWORKS RS232C (Optional Via OTA ) 38

39 Valikko k a rtta Päävalikko Kanavaluettelo Muokkaa kanavaluetteloa Ohjelmaopas EPG Järjestelmäasetukset Valikon kieli Lähetyksen kieli Tekstityksen kieli SCART -ulostulo Näytön tyyppi Ilmoituspalkin aika RF tila RF kanava Paikallinen aika Valikon läpinäkyvyys Vaihda PIN koodi Lapsilukko Vastaanottimen lukko Valikkolukko Digitaalilähtö Automaattinen käynnistäminen CA -järjestelmä Aputoiminto Palauta tehdasasetukset Järjestelmätiedot 39
