VUOTOSUOJAUS & VARASTOINTI VALUMA-ALTAAT & KERÄYSALTAAT 510 UT UT1124

Transkriptio

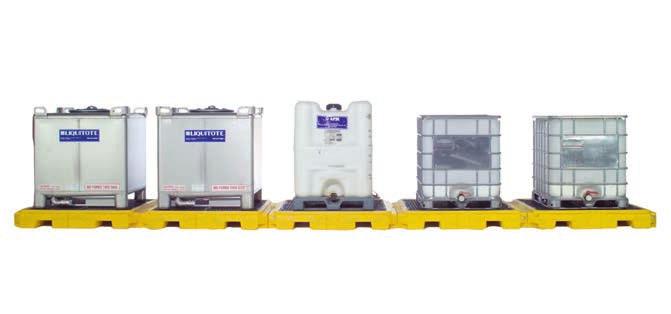

1 VUOTOSUOJAUS & VARASTOINTI VALUMA-ALTAAT & KERÄYSALTAAT MATALAT HDPE-VALUMA-ALTAAT IBC-SÄILIÖILLE Voidaan koota asiakkaan toiveiden mukaan - loputtomat mahdollisuudet Uudet modulaariset Ultra IBC Valuma-altaat mahdollistavat pienet varastointikustannukset 1 5 IBC-säiliölle. On mahdollista ostaa osat erikseen ja koota juuri halutunlainen allaskokonaisuus. Yhden altaan kantavuus 4080kg ja tilavuus 284 L. Ei sovi pumppukärrylle tai pinoamisvaunulle. Keräystilavuutta voidaan kasvattaa liittämällä useat altaat yhteen tai laajennusaltailla, tuotenro: UT1124. Nesteet leviävät esteettä altaiden välillä kasvattaen keräystilavuutta. Patentoitu kanavointitoiminto lainaa allastilavuutta yhteenliitettävistä altaista. 510 UT9630 HUOM: UT Sump-to-Sump Drain Kit tilattava erikseen valuma- ja laajennusaltaiden liittämiseksi. UT1118-työkalusarja helpottaa liitostyötä. 220 UT1124 * UT1117 ei sisälly, tilattava erikseen, suositellaan myös UT1118 tilaamista TUOTENRO NIMIKE MITAT (L x S x K) TILAVUUS PAINO HINTA UT9630* Valuma-allas, 1 IBC 1575 x 1575 x 222 mm 284 L 63,5 kg 510 UT1124* Laajennusallas 788 x 1575 x 318 mm 246 L 14 kg 220 UT1117 Sump-to-Sump Drain Kit liitossarja 30 UT1118 Työkalusarja: rei itys ja kiristys tilaukset@ikaros.fi info@ikaros.fi

2 MATALAT HDPE-VALUMA-ALTAAT IBC-SÄILIÖILLE Voidaan koota asiakkaan toiveiden mukaan - loputtomat mahdollisuudet Uudet modulaariset Ultra IBC Valuma-altaat mahdollistavat pienet varastointikustannukset 1 5 IBC-säiliölle. On mahdollista ostaa osat erikseen ja koota juuri halutunlainen allaskokonaisuus. Yhden altaan kantavuus 4080kg ja tilavuus 284 L. Ei sovi pumppukärrylle tai pinoamisvaunulle UT UT UT1125 * UT1117 sisältyy. UT1118 suositellaan, mutta ei sisälly (kts. edellinen sivu) TUOTENRO NIMIKE MITAT (L x S x K) TILAVUUS PAINO HINTA UT1125* 2x IBC ryhmä (2 kpl valuma-altaita & 2 kpl laajennusaltaita) 4724 x 1575 x 222 mm 1060 L 141 kg UT1126* 3x IBC ryhmä (3 kpl valuma-altaita & 2 kpl laajennusaltaita) 6299 x 1575 x 222 mm 1344 L 198 kg UT1127* 4x IBC ryhmä (4 kpl valuma-altaita & 1 kpl laajennusallas) 7087 x 1575 x 222 mm 1382 L 241 kg UT1128* 5x IBC ryhmä (5 kpl valuma-altaita) 7874 x 1575 x 222 mm 1420 L 274 kg

3 VUOTOSUOJAUS & VARASTOINTI ALLASTETUT LATTIATASOT LATTIATASOT Matala allaskokonaisuus, helppo lastata, sopii myös kemikaalien, happojen ja syövyttävien aineiden varastointiin. 100% kierrätysmuovia. Matalat yhteenliitettävät altaat yhtenäisten tilojen vuotosuojaukseen. Vahvat, itsekiinnittyvät ritilät on helppo irrottaa siivousta ja tyhjennystä varten. Liukumattomat luiskat lisäävät käyttöturvallisuutta. Räätälöi oma kokonaisuutesi! Yhdistä altaita Sump-to-Sump Drain Kitin avulla, lisäämään allastilavuutta ja täyttämään ympäristönsuojelukriteerit. Rakenna juuri teille sopiva kokonaisuus. Loputtomia sovelluksia! RÄÄTÄLÖI OMA KOKONAISUUTESI! YHDISTÄ LATTIATASOT SUMP-TO-SUMP -JÄRJESTELMÄL- LÄ LISÄÄMÄÄN ALLASTILAVUUTTA JA VARMISTAMAAN YMPÄRISTÖNSUOJELUN KRITEERIEN TÄYTTYMINEN. Liitospala Nro * Drain Kitissä 1 pari liitospaloja, 2 kpl tiivisteholkkeja ja 1 yhdysputki. TUOTENRO NIMIKE MITAT (L x S x K) MAKS. KUORMITUS TILAVUUS PAINO HINTA Lattiataso 1 tynnyrille 635 x 635 x 140 mm 567 kg 45 L 8 kg Lattiataso 2 tynnyrille 1245 x 635 x 140 mm 1134 kg 90 L 15 kg Lattiataso 4 tynnyrille 1245 x 1245 x 140 mm 2268 kg 185 L 28 kg Lattiataso 6 tynnyrille 1854 x 1245 x 140 mm 3402 kg 276 L 41 kg Lattiataso 8 tynnyrille 2464 x 1245 x 140 mm 4536 kg 371 L 55 kg Luiska 1219 x 838 x 159 mm 450 kg 19 kg Liitospalat, 1 pari 102 x 51 mm 1 kg Sump-to-Sump drain kit* 1 kg tilaukset@ikaros.fi info@ikaros.fi

4 LATTIATASOT Matala allaskokonaisuus, helppo lastata, sopii myös kemikaalien, happojen ja syövyttävien aineiden varastointiin. 35% kierrätymuovia. Matalaprofiilinen, EcoPolyBlend -polyetyleenirakenne eliminoi vuodot. Vahvat, itsekiinnittyvät ritilät on helppo irrottaa siivousta ja tyhjennystä varten. Liukumattomat luiskat lisäävät käyttöturvallisuutta. Räätälöi oma kokonaisuutesi! Yhdistä altaita Sump-to-Sump Drain Kitin avulla, lisäämään allastilavuutta ja täyttämään ympäristönsuojelukriteerit. Rakenna juuri teille sopiva kokonaisuus. Loputtomia sovelluksia! * Drain Kitissä 1 pari liitospaloja, 2 kpl tiivisteholkkeja ja 1 yhdysputki. TUOTENRO NIMIKE MITAT (L x S x K) MAKS. KUORMITUS TILAVUUS PAINO HINTA Lattiataso 1 tynnyrille 635 x 635 x 140 mm 567 kg 45 L 8 kg Lattiataso 2 tynnyrille 1245 x 635 x 140 mm 1134 kg 90 L 15 kg Lattiataso 4 tynnyrille 1245 x 1245 x 140 mm 2268 kg 185 L 28 kg Lattiataso 6 tynnyrille 1854 x 1245 x 140 mm 3402 kg 276 L 41 kg Lattiataso 8 tynnyrille 2464 x 1245 x 140 mm 4536 kg 371 L 55 kg Luiska 1219 x 838 x 159 mm 450 kg 19 kg Liitospalat, 1 pari 102 x 51 mm 1 kg Sump-to-Sump drain kit* 1 kg

5 VUOTOSUOJAUS & VARASTOINTI ALLASTETUT LATTIATASOT Kehitämme juuri tarpeisiinne ja vaatimuksiinne sopivan vaihtoehdon. Soita , autamme mielellämme! LATTIATASO Sopii hyvin tilojen yksilölliseen kattamiseen, erikoiskokoja saatavana tilauksesta Valmistettu 3 mm teräslevystä. Korroosiosuojattu sinkityksellä. Lämpösinkityt irroitettavat ritilät, helppo puhdistaa. Eri lattiatasoja voi vapaasti yhdistellä keskenään. Lukemattomia vaihtoehtoja. Tukeva rakenne sallii 5000 kg/m2 kuormituksen. TUOTENRO NIMIKE MITAT (L x S x K) RENGASK. MAKS.KUORMITUS ALLASKORK. PAINO TILAVUUS HINTA P Lattiataso 14.14/ x 1400 mm 450 kg 5000 kg/m2 78 mm 134 kg P Lattiataso 19.14/ x 1400 mm 450 kg 5000 kg/m2 78 mm 180 kg P Lattiataso 29.14/ x 1400 mm 450 kg 5000 kg/m2 78 mm 256 kg P Lattiataso 29.19/ x 1900 mm 450 kg 5000 kg/m2 78 mm 339 kg TUOTENRO NIMIKE MITAT (L x S x K) RENGASK. PAINO HINTA P Ajoluiska AF 13/ x 1350 mm 450 kg 60 kg 380 P Ajoluiska AF 14/ x 1400 mm 450 kg 65 kg 420 P Ajoluiska AF 19/ x 1900 mm 450 kg 85 kg 580 P Ajoluiska AF 29/ x 2850 mm 450 kg 120 kg 720 P Ajokulmapala AE x 780 mm 450 kg 55 kg 250 Allaskiinnitin P Allaskiinnitin VB-1313/78 52 x 1320 mm 25 P Allaskiinnitin VB-1414/78 52 x 1370 mm 35 Ristiliitin P Allaskiinnitin VB-1919/78 52 x 1870 mm 45 P Allaskiinnitin VB-2929/78 52 x 2820 mm 55 P Reunakiinnitin RK /78 30 x 100 mm 25 P Ristiliitin KK / x 120 mm 45 Reunakiinnitin Ajokulmapala 74 tilaukset@ikaros.fi info@ikaros.fi

6 Kehitämme juuri tarpeisiinne ja vaatimuksiinne sopivan vaihtoehdon. Soita , autamme mielellämme! LATTIATASO Matala modulaarinen allaskokonaisuus vaarallisten ja palavien nesteiden varastoimiseen Irroitettavat, lämpösinkityt ritilät kestävät kovaa kuormitusta. Erittäin korroosionkestävä sinkityksen ansiosta. Rakenne 3 mm teräslevyä S 235 JR G2, EN mukaisesti. Lattiatasoja voi vapaasti yhdistellä keskenään. Erikoiskoot tilauksesta, kysy meiltä! TUOTENRO NIMIKE MITAT (L x S x K) RENGASK. MAKS. KUORMA ALLASKORK. PAINO TILAVUUS HINTA P Lattiataso BS 05.05/ x 500 mm 450 kg 5000 kg/m2 123 mm 23 kg 20 L 200 P Lattiataso BS 10.05/ x 500 mm 450 kg 5000 kg/m2 123 mm 43 kg 40 L 250 P Lattiataso BS 25.05/ x 500 mm 450 kg 5000 kg/m2 123 mm 104 kg 100 L 440 P Lattiataso BS 10.10/ x 1000 mm 450 kg 5000 kg/m2 123 mm 83 kg 80 L 350 P Lattiataso BS 20.10/ x 1000 mm 450 kg 5000 kg/m2 123 mm 159 kg 160 L 640 P Lattiataso BS 25.10/ x 1000 mm 450 kg 5000 kg/m2 123 mm 198 kg 210 L 700 TUOTENRO NIMIKE MITAT (L x S x K) RENGASK. PAINO HINTA P Ajoluiska AF 05/12313/ x 450 mm 500 kg 41 kg 200 P Ajoluiska AF 10/12314/ x 950 mm 500 kg 69 kg 330 P Ajoluiska AF 20/12319/ x 1950 mm 500 kg 141 kg 620 P Ajoluiska AF 25/12329/ x 2450 mm 500 kg 175 kg 680 P Ajokulmapala AE x 1150 mm 500 kg 39 kg 330 P Reunakiinnitin RK /78 30 x 100 mm 27 P Ristiliitin KK / x 120 mm 34 P Allaskiinnitin VB /78 52 x 470 mm 25 P Allaskiinnitin VB /78 52 x 970 mm 37 P Allaskiinnitin VB /78 52 x 1970 mm 34 P Allaskiinnitin VB /78 52 x 2470 mm
