1 Käyttöohjeet SISÄLLYS 1. ALOITUS 2. PERUSTOIMINNOT

2 Aluksi Kiitos, että valitsit GolfBuddy BB5:n. GolfBuddy BB5 on innovatiivinen GPS ranneke, jossa ulkonäkö ja toimivuus yhdistyvät. Ranneke kertoo ajan, laskee askelia ja näyttää etäisyyden greenin eteen, keskelle ja taakse. Kuten muihinkin GolfBuddy tuotteisiin, myös BB5:een on esikadattuna yli :n kentän tiedot yli 130:sta maasta maailman ympäri. Kenttien päivitykset ja laiteohjelmistolataukset ovat aina ilmaisia. Pakkaus sisältää: GolfBuddy voi tehdä muutoksia pakkauksen sisältöön ilman ennakkoilmoitusta. Tuotteen design ja koko saattavat muuttua palvelun parantamiseksi.

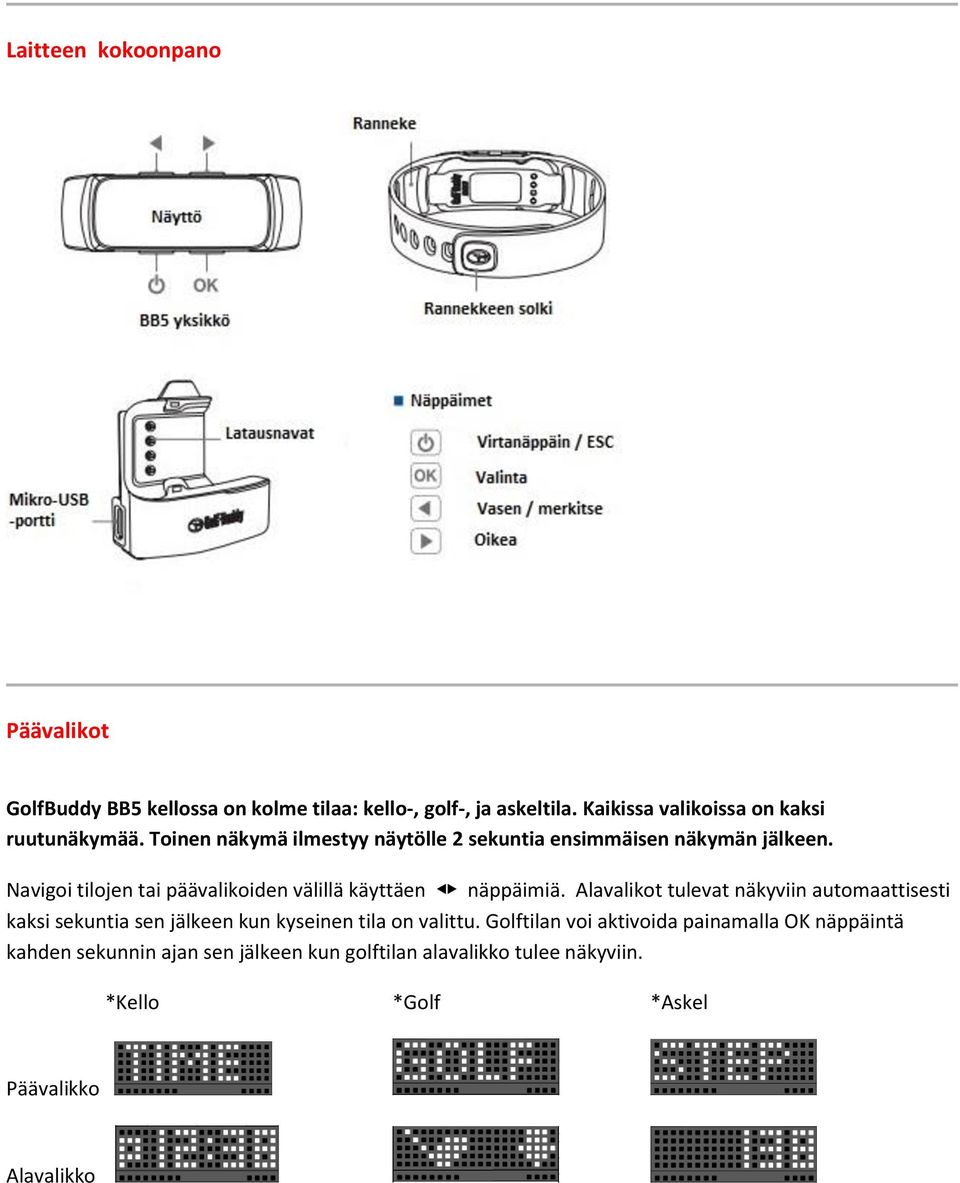

3 Laitteen kokoonpano Päävalikot GolfBuddy BB5 kellossa on kolme tilaa: kello-, golf-, ja askeltila. Kaikissa valikoissa on kaksi ruutunäkymää. Toinen näkymä ilmestyy näytölle 2 sekuntia ensimmäisen näkymän jälkeen. Navigoi tilojen tai päävalikoiden välillä käyttäen näppäimiä. Alavalikot tulevat näkyviin automaattisesti kaksi sekuntia sen jälkeen kun kyseinen tila on valittu. Golftilan voi aktivoida painamalla OK näppäintä kahden sekunnin ajan sen jälkeen kun golftilan alavalikko tulee näkyviin. *Kello *Golf *Askel Päävalikko Alavalikko

4 LED-indikaattorit Näytön alalaidassa on erivärisiä LED-indikaattoreita. Askelmittarin LED-indikaattorit näkyvät näytön vasemmassa alalaidassa ja BB5-yksikön tilaa osoittavat indikaattorit näytön oikeassa alalaidassa. 1) Askelten määrää osoittavat indikaattorit: Askelmittarin lukema ilmoitetaan eri värisin valoin (punainen/oranssi/keltainen/vihreä). Jokaisen ottamasi tuhannen askeleen jälkeen syttyy yksi LED-indikaattori palamaan. Esim. tuhannen askeleen jälkeen syttyy yksi punainen valo, toisen tuhannen jälkeen toinen jne. Näet yhdellä silmäyksellä suurin piirtein kuinka monta askelta olet ottanut sen jälkeen kun olet viimeksi nollannut askelmittarin. Askeltilan alavalikko kertoo puolestaan tarkasti ottamasi askelten määrän. Yksikkö mittaa askelia aina :n askeleeseen asti. (punainen 2, oranssi 2, keltainen 2, vihreä 2) 2) Yksikön tilaa osoittavat indikaattorit: Näytön oikeassa alareunassa palavat LED-valot osoittavat BB5-yksikön tilaa. Ladattaessa: Palava punainen valo: Laite latautuu Palava punainen ja oranssi valo: Laite yhteydessä tietokoneeseen Palava vihreä valo: Laite on täyteen ladattu BB5 käytössä: Vilkkuva punainen valo: Patteri vähissä Vilkkuva oranssi valo (10 sekunnin välein): Etsii satelliitteja / kenttää Vilkkuva vihreä valo (10 sekunnin välein): Laite yhteydessä satelliitteihin

5 1. Aloitus 1.1. BB5-yksikön lataus GolfBuddy BB5 yksikkö tulee ladata ennen ensimmäistä käyttökertaa. Ole hyvä ja käytä latausyksikköä ja mikro USB-kaapelia ladataksesi BB5-yksikön. Aseta BB5 laite latausyksikköön kuten kuvassa (alla). Yhdistä USB-kaapeli latausyksikköön. BB5 yksikön voi ladata yhdistämällä sen seinäpistokkeeseen tai tietokoneeseen. BB5 yksikön näyttöön ilmestyy akkuindikaattori ja punainen valo syttyy palamaan. Akun ollessa täyteen ladattu ilmestyy näytölle vihreä valo BB5 rannekkeen kiinnittäminen Aseta BB5 yksikkö ranteeseesi ja aseta rannekkeen nauhat toistensa päälle. Aseta soljen nastat rannekkeen reikiin itsellesi parhaiten sopivaan pituuteen. Nähdäksesi näytön oikein, Virta- ja OKnäppäinten tulisi sijaita käsivarren puolella. Paina soljen nastat rannekkeen reikiin niin, että kuulet pienen klikkauksen. Nyt ranneke on oikein paikoillaan.

6 2. Perustoiminnot 2.1. BB5-yksikön käynnistäminen ja sammuttaminen Käynnistääksesi laitteen paina virtanäppäintä. Näytölle ilmestyy ensin GolfBuddy ja sitten TIME. (*Suosittelemme yksikön latausta ennen sen käyttöönottoa.) Sammuttaaksesi laitteen manuaalisesti, paina ja pidä pohjassa virtanäppäintä kunnes näytölle ilmestyy OFF. Käytä näppäimiä ja valitse YES sammuttaaksesi yksikön tai NO jatkaaksesi laitteen käyttöä. Vahvista valinta painamalla OK-näppäintä Kellotila GolfBuddy BB5 asettaa kellonajan automaattisesti kun se on saanut yhteyden satelliitteihin. Voit asettaa ajan myös manuaalisesti aikavyöhykkeellesi (UTC) ja asettaa kellon näyttämään 12-tunnin tai 24-tunnin aikaa. Aikavyöhykkeen (UTC) asentaminen: Kellotilassa paina ja pidä pohjassa näppäintä. UTC ilmestyy näytölle ja aikavyöhykkeen voi asettaa navigoimalla näppäimillä. Vahvista valinta painamalla OK. Kesäajan asentaminen: Tämän jälkeen BB5 kysyy asetetaanko kesäaika (DST). Valitse kyllä (Y) tai ei (N) navigoimalla näppäimillä ja vahvistamalla valintasi painamalla OK. 12/24 tunnin kello: Asettaaksesi kellon näyttämään 12-tunnin tai 24-tunnin kelloa, paina ja pidä pohjassa näppäintä kellotilassa. Voit valita 12-tunnin tai 24-tunnin kellon välillä navigoimalla näppäimillä ja vahvistamalla valinnan painamalla OK.

7 2.3. Golftila Yhteys satelliitteihin ja pelin aloittaminen Golfvalikossa paina ja pidä pohjassa OK-näppäintä päästäksesi golf GPS-tilaan. Yksikkö alkaa etsiä satelliittisignaaleja (Kuva A) ja oranssi LED-valo alkaa vilkkua. Kun BB5 löytää satelliittiyhteyden alkaa vihreä LED-indikaattori vilkkua 10 sekunnin intervalleissa ja näytölle ilmestyy kuvake merkiksi siitä, että laite etsii oikeaa kenttää (Kuva B). Kun laite on paikallistanut kentän, kello ohjaa sinut siirtymään tee boxille (Kuva C). (Kuva A) (Kuva B) (Kuva C) Tee boxille saavuttuasi alkaa BB5 näyttää väylää koskevia etäisyystietoja. Ensin kello osoittaa väylän numeron (Kuva D). Tämä kuvake osoittaa myös onko kyse vasemmasta vai oikeasta greenistä, jos kentällä on sekä vasen että oikea greeni (Kuva E). LED-indikaattorit näytön oikeassa laidassa osoittavat mikä on väylän Par. (Kuva F). (Kuva D) (Kuva E) (Kuva F) Etäisyystiedot Näytölle ilmestyy tämän jälkeen etäisyystiedot. Paina OK-näppäintä tarkastellaksesi etäisyyksiä greenin keskelle (C), eteen (F) ja taakse (B). Kuvassa etäisyydet jaardeina (Y). Siirtyminen eri väylälle / greenille Etäisyystilassa paina ja pidä pohjassa OK-näppäintä. Nyt BB5 näyttää parhaillaan pelattavaa väylää (Kuva G). Navigoimalla näppäimillä, voit valita eri väylän. Paina OK-näppäintä vahvistaaksesi valinnan. (Kuva G)

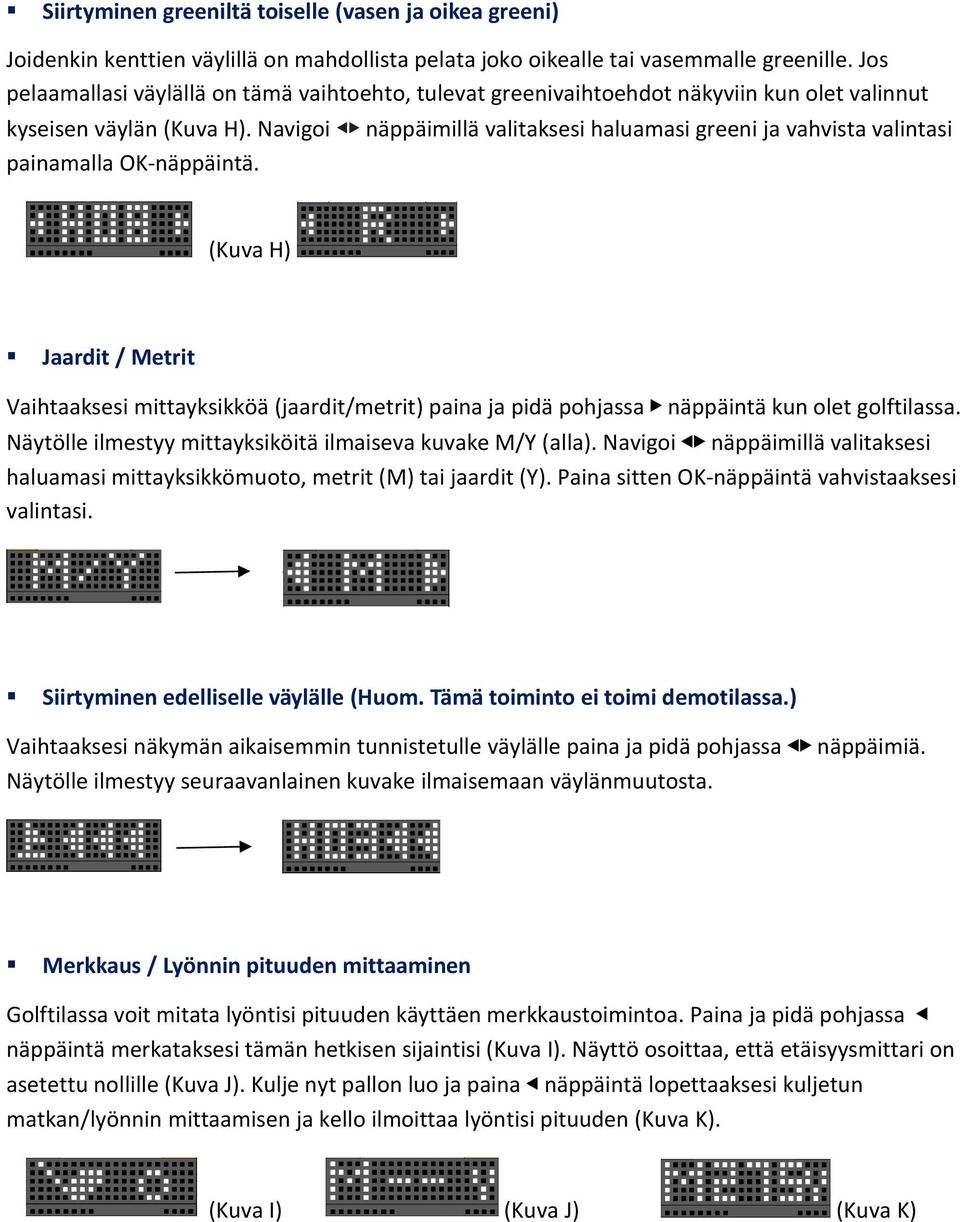

8 Siirtyminen greeniltä toiselle (vasen ja oikea greeni) Joidenkin kenttien väylillä on mahdollista pelata joko oikealle tai vasemmalle greenille. Jos pelaamallasi väylällä on tämä vaihtoehto, tulevat greenivaihtoehdot näkyviin kun olet valinnut kyseisen väylän (Kuva H). Navigoi näppäimillä valitaksesi haluamasi greeni ja vahvista valintasi painamalla OK-näppäintä. (Kuva H) Jaardit / Metrit Vaihtaaksesi mittayksikköä (jaardit/metrit) paina ja pidä pohjassa näppäintä kun olet golftilassa. Näytölle ilmestyy mittayksiköitä ilmaiseva kuvake M/Y (alla). Navigoi näppäimillä valitaksesi haluamasi mittayksikkömuoto, metrit (M) tai jaardit (Y). Paina sitten OK-näppäintä vahvistaaksesi valintasi. Siirtyminen edelliselle väylälle (Huom. Tämä toiminto ei toimi demotilassa.) Vaihtaaksesi näkymän aikaisemmin tunnistetulle väylälle paina ja pidä pohjassa näppäimiä. Näytölle ilmestyy seuraavanlainen kuvake ilmaisemaan väylänmuutosta. Merkkaus / Lyönnin pituuden mittaaminen Golftilassa voit mitata lyöntisi pituuden käyttäen merkkaustoimintoa. Paina ja pidä pohjassa näppäintä merkataksesi tämän hetkisen sijaintisi (Kuva I). Näyttö osoittaa, että etäisyysmittari on asetettu nollille (Kuva J). Kulje nyt pallon luo ja paina näppäintä lopettaaksesi kuljetun matkan/lyönnin mittaamisen ja kello ilmoittaa lyöntisi pituuden (Kuva K). (Kuva I) (Kuva J) (Kuva K)

9 Poistuminen golftilasta Poistuaksesi golftilasta pelin päätyttyä, paina POWER-näppäintä kahdesti. Näytölle ilmestyy END jonka jälkeen voit päättää pelin valitsemalla YES tai jatkaa peliä valitsemalla NO. Navigoi käyttäen näppäimiä ja vahvista valintasi painamalla OK-näppäintä. *Jos poistut golf-kentältä, BB5 poistuu automaattisesti golftilasta akun säästämiseksi Askelmittari Askelmittari aktivoituu automaattisesti kun BB5 on kytketty päälle. Voit tarkistaa ottamiesi askeleiden määrän askeltilan alavalikosta. Näytön vasemman alareunan LED-valot indikoivat ottamiesi askeleiden määrää. Jokainen LED-valo ilmaisee 1000:tta otettua askelta. Voit asettaa päivittäisen askeltavoitteen käyttäen GB World Manager ohjelmaa. Askelmittari nollautuu päivittäin automaattisesti klo 24:00. Voit nollata askelmittarin myös manuaalisesti painamalla ja pitämällä pohjassa näppäintä. Valitse Yes nollataksesi askelmittarin tai No jos et halua askelmittaria nollattavan. Paina sitten OK-näppäintä vahvistaaksesi valintasi Järjestelmätiedot Kun et ole golftilassa voit tarkastella akun tilaa ja laiteohjelmistoversion tietoja painamalla POWER-näppäintä (Katso alla). Golftilassa ollessasi paina POWER-näppäintä ja BB5 osoittaa kellon, askelmittarin lukeman ja akun tilan kahden sekunnin intervalleissa (Katso alla).

10 Demotila Tarkastellaksesi golftilan toimintoja muualla kuin golfkentällä voit käyttää demotilaa. Päästäksesi demotilaan aseta BB5 ensin golftilaan. Kun yksikkö alkaa etsiä satelliitteja (Kuva L) paina ja pidä pohjassa näppäimiä kunnes näytölle ilmestyy etsii kenttää symboli (Kuva M). Kun näyttö siirtyy osoittamaan etäisyystietoja (Kuva N) voit nyt tarkastella golftilan toimintoja kuin olisit oikeasti kentällä. (Kuva L) (Kuva M) (Kuva N) Tuotetiedot Malli BB5(DSC-BB5-100) Näyttö PC liitäntä Vesitiiviys Akun kestävyys LED näyttö (8-vaiheinen LED + 4-tilainen LED) Latausyksikkö (USB) IP65 taso Golftilassa: 10 hrs Kellotilassa: 20 days Akun tyyppi Näppäimet Litiumpolymeeriakku 4 näppäintä Runko: 58 x 23 x 15mm Mitat ja paino Ranneke: 103mm(S/M), 128mm(L/XL) Paino: 34g(S/M), 35g(L/XL) Käyttölämpötila 0 ~ +40

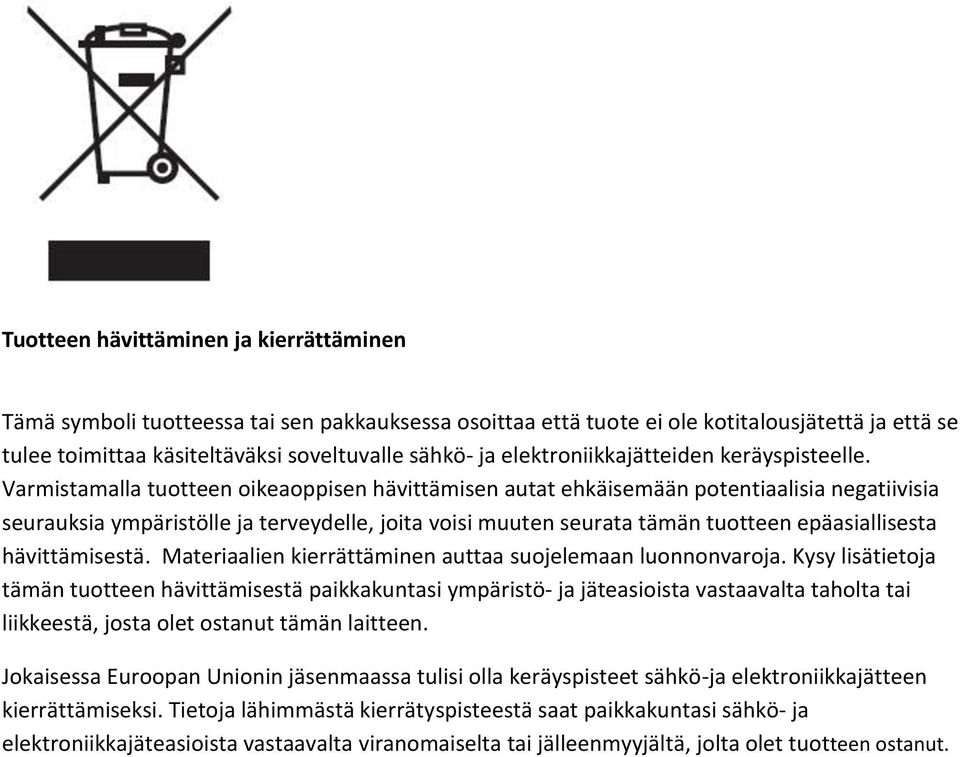

11 Tuotteen hävittäminen ja kierrättäminen Tämä symboli tuotteessa tai sen pakkauksessa osoittaa että tuote ei ole kotitalousjätettä ja että se tulee toimittaa käsiteltäväksi soveltuvalle sähkö- ja elektroniikkajätteiden keräyspisteelle. Varmistamalla tuotteen oikeaoppisen hävittämisen autat ehkäisemään potentiaalisia negatiivisia seurauksia ympäristölle ja terveydelle, joita voisi muuten seurata tämän tuotteen epäasiallisesta hävittämisestä. Materiaalien kierrättäminen auttaa suojelemaan luonnonvaroja. Kysy lisätietoja tämän tuotteen hävittämisestä paikkakuntasi ympäristö- ja jäteasioista vastaavalta taholta tai liikkeestä, josta olet ostanut tämän laitteen. Jokaisessa Euroopan Unionin jäsenmaassa tulisi olla keräyspisteet sähkö-ja elektroniikkajätteen kierrättämiseksi. Tietoja lähimmästä kierrätyspisteestä saat paikkakuntasi sähkö- ja elektroniikkajäteasioista vastaavalta viranomaiselta tai jälleenmyyjältä, jolta olet tuotteen ostanut.
