1 HAPUFLAM 8002 PALOSUOJAKÄÄRE KAAPELIEN PALOSUOJAUKSEEN Standardivärit: oranssi ja valkoinen muut värit mahdollisia erikoistilauksesta PL 17, Särkiniementie 3, HELSINKI Puhelin , Fax

erikoistilauksesta PL 17, Särkiniementie 3, 00211 HELSINKI

2 HAPUFLAM PALOSUOJAKÄÄRE Hapuflam palosuojakääre on innovatiivinen ja turvallinen tuote sähkökaapeleiden palosuojaukseen esimerkiksi lentokentillä, tunneleissa, voimalaitoksissa, sairaaloissa ja teollisuudessa. Estää sähkökaapeleiden oikosulun aiheuttaman palonmuodostuksen Suojaa sähkökaapeleita ulkopuolisilta paloilta 120 minuuttia Tukeva verkkomainen lasikuitupunos, jonka läpi kaapeleissa syntyvä lämpö pääsee normaalioloissa haihtumaan estymättä Palotilanteessa, yli 200 C lämpötilassa, kääre turpoaa ja muuttuu kestäväksi vaahtomaiseksi lämpöeristeeksi. Vaahtoutunut kääre estää sisäisten tulipalonalkujen hapensaannin ja sammuttaa ne näin tehokkaasti. Se myös minimoi kaapelipaloissa syntyvien halogeeni- ja kloorikaasujen päästöt, jolloin korroosio- ja saastumisvahingot vältetään tai minimoidaan. CE-merkintä (ETA-12/0199 ja ETA-12/0566) EI90 luokitus sähkökaapelien ja kokonaisten kaapelikourujen seinäläpivienneissä Savutiivis normin EN mukaan Paloluokitus DIN normin mukaan: B1 Saksalainen tyyppihyväksyntä Z (DIBt) Palosuojakääre on helppo asentaa yksittäisten kaapeleiden tai kokonaisten kaapelihyllyjen ympärille. Kääreen voi asentaa ongelmitta myös likaisten kaapeleiden päälle ja se on helposti avattavissa myöhempiä kaapeliasennuksia varten Tuotteen soveltuvuus hätäpoistumisteille pitää selvittää tapauskohtaisesti erikseen Kääre toimitetaan 1000 x 1500 mm kokoisina arkkeina, jotka liitetään yhteen Hapuflam 8003 asennuskiinnikkeillä Väri: Oranssi RAL 2002, muut värit erikoistilauksesta. Väri ei vaikuta palokäyttäytymiseen. Paino: g/m2 Palon jälkeen avattu kääre RWE AG, Ydinvoimala Biblis Valikoidut referenssit Munkkiniemen ala-aste Helsinki-Vantaan lentoasema HYKS sairaala, Helsinki UPM Biovoimalaitos, Lappeenranta VR Track, Hyvinkää Datakeskus, Kajaani Raitoliikennemuseo Helsinki Orion Diagnostica, Espoo Ravintola Kalevankatu 6, Helsinki Kirunan lämpövoimalaitos (SWE) Solvalla travbana (SWE) BT Toyota Products (SWE) Myresjöhus (SWE) SL paikallisliikenne (SWE) Vattenfall Ringhalls (SWE) RWE AG Ydinvoimala Biblis (DE) Bayernwerke AG, München (DE) Axel Springer Verlag, Hampuri (DE) Frankfurtin messukeskus (DE) Ydinvoimala Obrigheimm (DE) Yliopistollinen sairaala, Lübeck (DE) Vanha oopperatalo, München (DE) Frankfurtin lentokenttä Frankfurtin lentokenttä (DE) BASF AG, Ludwigshafen (DE) Kielin oopperatalo (DE) Siemens pääkönttori (DE) Euroopan keskuspankki (DE) Berliinin olympiastadion (DE) Deutche Telekom (DE) Heidberg klinikka (DE) AK Altona sairaala, (DE) SAP Arena, Mannheim (DE) EML em.leino@emleino.fi Puhelin: PL 17, Särkiniementie 3, HELSINKI Fax:

Estää sähkökaapeleiden oikosulun aiheuttaman palonmuodostuksen Suojaa sähkökaapeleita ulkopuolisilta paloilta 120 minuuttia Tukeva verkkomainen lasikuitupunos, jonka läpi kaapeleissa syntyvä lämpö

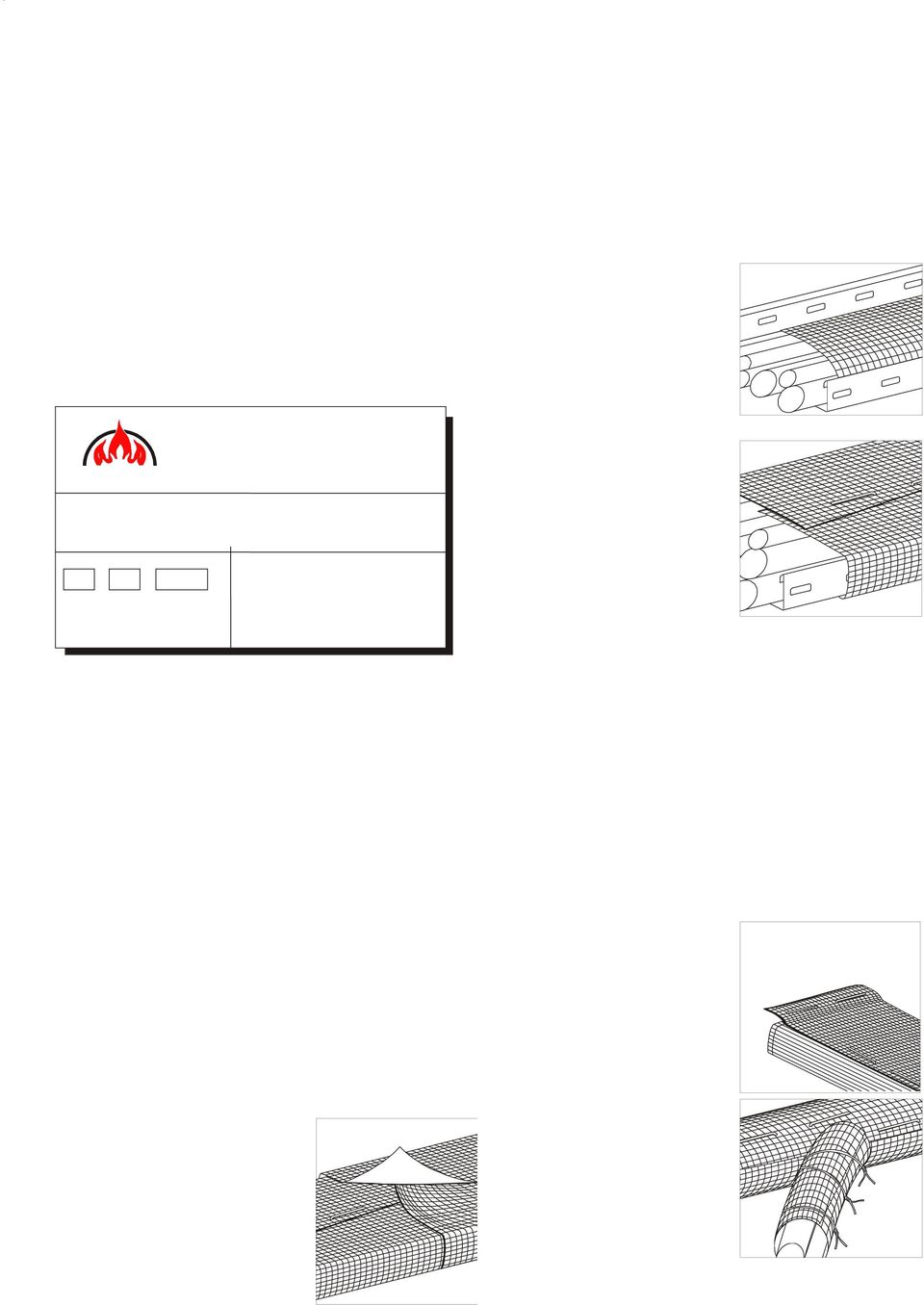

3 HAPUFLAM ASENNUSOHJE Hapuflam 8002 palosuojakääreellä voidaan palosuojata sähkökaapeleita ja estää oikosuluista sekä ylikuumenemisesta johtuva palonmuodostus tai tulipalon leviäminen. Tuotteella on saksalainen tyyppihyväksyntä Z Käärettä on saatavilla sekä valkoisena että oranssina. 1. Palosuojakääreen käsittely Palosuojakäärettä voi leikata mattoveitsellä tai saksilla. 2. Tuotekilven kiinnitys Tuotekilpi asennetaan näkyvälle paikalle palosuojakääreen läheisyyteen. HUOMIO: Tuote ei sovellu ulkoasennukseen eikä sitä saa edes väliaikaisesti säilyttää ulkona sateessa. 5. Käärimisvaihtoehdot Sähkökaapeleiden palosuojaus voidaan Hapuflampalosuojakäärellä toteuttaa monella eri tavalla. Sisäinen kääre Uusien kaapelihyllyjen tai väljästi täytettyjen kaapelihyllyjen tapauksessa palosuojakääre voidaan asettaa tyhjään kaapelihyllyyn ja sulkea kaapeleiden asennuksen jälkeen. Ulkoinen kääre Täydet kaapelihyllyt voidaan kääriä kokonaisuudessaan. Jälkiasennusten yhteydessä syntyneistä vaurioista tulee välittömästi ilmoittaa 3. Asennustarvikkeet Katto- ja seinäkiinnitystä varten käytetään HUS-H-ruuveja, DBZ-kiilanauloja tai metallista reikänauhaa. Korkeareunaiset hyllyt Jos palosuojakääreen ja kaapeleiden välinen etäisyys on yli 3 cm, tulee kaapeleiden päälle asettaa ylimääräinen pala Hapfuflam-käärettä. Näin varmistetaan, että tyhjä tila täyttyy kaapelipalon yhteydessä mahdollisimman nopeasti eristevaahdolla. Jälkiasennettavat kaapelit voidaan asentaa välipalan päälle. >3 0 mm Kääreiden sulkemiseen ja liittämiseen käytetään Hapuflam-asennuskiinnikkeitä (tuotenumero 8003) tai sinkittyä rautalankaa. Asennuskiinnikkeen keskimmäisellä piikillä kiinnike lukitaan alempaan kääreen reunaan ja kahdella ulommalla piikillä kääre suljetaan. Jos asennettava pituus ylittää yhden arkin pituuden, voidaan useita arkkeja liittää toisiinsa asennuskiinnikkeillä. Ohuiden kaapelinippujen ympärille palosuojakääre kiinnitetään helpoiten pyörittämällä paketin ympärille sinkittyä rautalankaa. 6. Haarakohdat Kaapelinippujen haarakohdissa palosuojakääreen palat leikataan siten että ne pystytään asettamaan limittäin. Palat kiinnitetään Hapuflamasennuskiinnikkeillä tai teräslangalla niin että rakoja ei synny. 4. Liitoskohdat Palosuojakäärettä saa jatkaa pitkittäis- tai poikittaissuuntaan. Kaikissa liitoskohdissa tulee reunojen olla vähintään 4 cm limittäin. Hapuflam-asennuskiinnikkeiden etäisyys toisistaan saa olla korkeintaan 40 cm. Liitoskohdissa ei saa olla rakoja ja ne on tarvittaessa suljettava sinkityllä teräslangalla. Ohuet niput kannattaa sulkea rautalangalla. 7. Katto- ja seinäasennus

Palosuojakääreen käsittely Palosuojakäärettä voi leikata mattoveitsellä tai saksilla. 2. Tuotekilven kiinnitys Tuotekilpi asennetaan näkyvälle paikalle palosuojakääreen läheisyyteen.

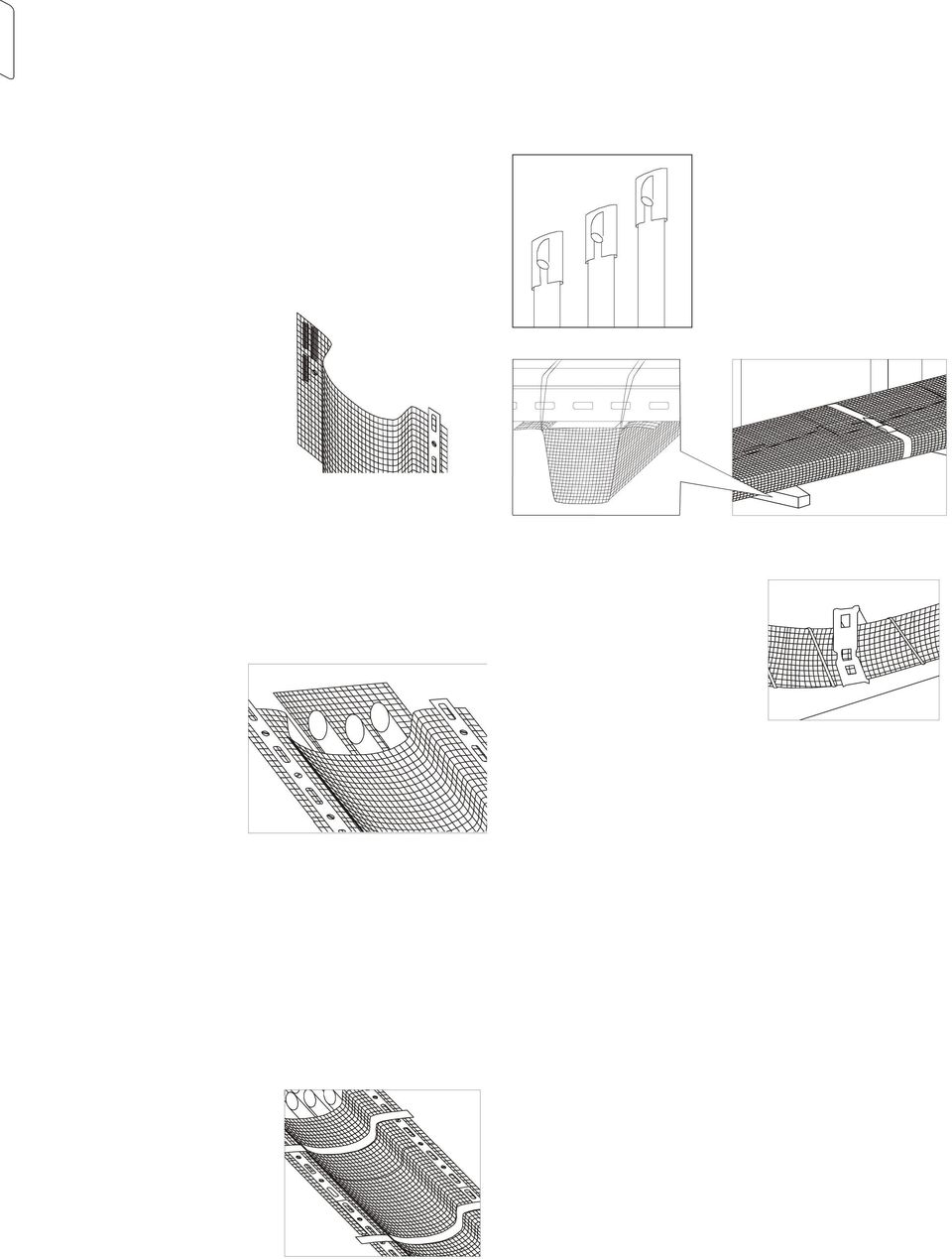

4 Kun palosuojakääre kiinnitetään ruuveilla kattoon tai seinään tulee ruuvien välinen etäisyys valita niin tiheäksi, että kääreen ja seinän tai katon välinen sauma on suora ja tiivis. Liitoskohdissa vierekkäisten palosuojakääreet tulee asettaa siten, että ne ovat vähintään 4 cm limittäin. Limittäin olevat kääreet tulee tämän lisäksi lukita kiinni toisiinsa Hapuflam-asennuskiinnikkeillä tai rautalangalla. Asennuskiinnikkeiden etäisyys toisistaan saa olla korkeintaan 40 cm. Kattokiinnitys, kaapelit yli 3 cm etäisyydellä katosta Jos kaapelien ja katon välinen etäisyys on yli 3 cm, tulee kaapeleiden päälle asentaa ylimääräinen pala Hapuflamkäärettä. Erityisesti leveitä kaapelihyllyjä suojattaessa tulee huolehtia siitä, että kaapeleiden ja palosuojakääreen välinen rako ei missään kohdassa kasva yli 3 cm suuruiseksi. Kaapelihyllyjen kiinnikkeiden kohdalla palosuojakääreen palaset leikataan siten että ne voidaan taitella päällekkäin. Palat kiinnitetään Hapuflam-asennuskiinnikkeillä tai teräslangalla niin että rakoja ei synny. 8. Suurten kaapelinippujen suora kattokiinnitys Kiinnitettäessä suuria kaapelinippuja suoraan kattoon, kiinnitetään palosuojakääreen reunat ensin teräksisellä reikänauhalla ja tämän jälkeen reikänauhoja kiinnitetään myös kaapelinippuun nähden poikittain. 9. Harvalla kannakevälillä tuetut suuret kaapelihyllyt Harvalla kannakevälillä tuettujen suurten kaapelihyllyjen ympärille asennetut palosuojakääreet tulee varustaa lukittavilla teräsnauhoilla, jotta kääre ei pääse roikkumaan. 10. Kaapelinippujen suora kattokiinnitys Ohuet kaapeliniput voidaan kääriä palosuojakääreeseen ja viedä kääritty kaapelinippu sellaisenaan kiinnikkeiden läpi. Jos tämä ei ole mahdollista tulee kiinnikkeetkin kääriä palosuojakääreeseen. 11. Vinot kaapelihyllyt Jos kaapelikouru on asennettu yli 45 aseteen kulmaan tulee suoraan kaapeleiden päälle asentaa erllinen suikala palosuojakäärettä Seinäasennus kiskoon Palosuojakääreellä käärityt kaapeliniput asetetaan kiskon kiinnikkeeseen ja kiinnike kiristetään vain kevyesti kiinni. PL 17, Särkiniementie 3, HELSINKI Puhelin , Fax em.leino@emleino.fi

Limittäin olevat kääreet tulee tämän lisäksi lukita kiinni toisiinsa Hapuflam-asennuskiinnikkeillä tai rautalangalla. Asennuskiinnikkeiden etäisyys toisistaan saa olla korkeintaan 40 cm.

5 VAATIMUSTENMUKAISUUSVAKUUTUS Valmistaja: Maahantuoja: HAPUFLAM GmbH Neuweg 1-4, D Bubenheim, Saksa PL 17, Särkiniementie Helsinki Asennus- ja huoltoliike: Kiinteistö: Asennusajankohta: Vakuutamme että HAPUFLAM 8002-palosuojakääre on asennettu valmistajan asennusohjeen mukaisesti.... (Paikka ja päivämäärä).... (Asennusliikkeen leima / allekirjoitus)

Kiinteistö: Asennusajankohta: Vakuutamme että HAPUFLAM 8002-palosuojakääre on asennettu
