1 PSA 100 Bedienungsanleitung Operating instructions Mode d emploi Istruzioni d uso Manual de instrucciones Manual de instruções Gebruiksaanwijzing Brugsanvisning Bruksanvisning Bruksanvisning Käyttöohje Οδηγιες χρησεως Használati utasítás Instrukcja obsługi Инструкция по зксплуатации Návod k obsluze Návod na obsluhu Upute za uporabu Navodila za uporabo Ръководство за обслужване Instrucţiuni de utilizare Kulllanma Talimatı Lietošanas pamācība Instrukcija Kasutusjuhend Інструкція з експлуатації de en fr it es pt nl da sv no el hu pl ru cs sk hr sl bg ro tr ar lv lt et uk ja ko zh cn Printed: Doc-Nr: PUB / / 000 / 04

2 1 Printed: Doc-Nr: PUB / / 000 / 04

3

4 ALKUPERÄISET OHJEET Monitori PSA 100 Lue ehdottomasti tämä käyttöohje ennen laitteen käyttämistä. Säilytä käyttöohje aina laitteen mukana. Varmista, että käyttöohje on laitteen mukana, kun luovutat laitteen toiselle henkilölle. Sisällysluettelo Sivu 1 Yleisiä ohjeita 63 2Kuvaus 63 3 Turvallisuusohjeet 64 4 Käyttöönotto 65 5Käyttö 65 6Asetukset 67 7Hävittäminen 67 8 EU-vaatimustenmukaisuusvakuutus (originaali) 68 1 Numerot viittaavat kuviin. Kuvat löydät käyttöohjeen alusta. Painikkeet Toimintopainikkeet ; Käyttötila-LED = Käyttökytkin % Keinukytkin & Kuittauspainike (OK) ( Home- ja Ohje-painike ) Lataustila-LED 1 Yleisiä ohjeita 1.1 Varoitustekstit ja niiden merkitys VAKAVA VAARA Varoittaa vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA Varoittaa vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko. HUOMAUTUS Antaa toimintaohjeita tai muuta hyödyllistä tietoa. 1.2 Symboleiden ja muiden huomautusten merkitys Varoitussymbolit Yleinen varoitus Ohjesymbolit Lue käyttöohje ennen käyttämistä 2Kuvaus 2.1 Käyttö Tämä monitori on tarkoitettu Hilti-skannausjärjestelmillä saatujen tietojen näyttämiseen ja analysoimiseen. Voit hallinnoida skannattuja tietoja projekteina, jotka voit sitten siirtää tietojen muuta analysointia ja arkistointia varten tietokoneelle. 63

5 3 Turvallisuusohjeet 3.1 Yleiset turvallisuusohjeet Lue laitteeseen tallennettu käyttöohje. Tämän käyttöohjeen eri kappaleissa annettujen turvallisuusohjeiden lisäksi on aina ehdottomasti noudatettava seuraavia ohjeita. 3.3 Työpaikan asianmukaiset olosuhteet a) Käytä laitetta vain teknisissä tiedoissa eritellyissä käyttöolosuhteissa. b) Ota huomioon maakohtaiset määräykset onnettomuuksien ehkäisemiseksi. c) Vältä hankalia työskentelyasentoja; etenkin jos teet suuntausta tikkailta. Varmista, että seisot tukevalla alustalla ja säilytät aina tasapainosi. Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin.säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. 3.2 Yleisiä turvallisuusohjeita a) Älä jätä laserlaitteita lasten ulottuville. b) Tarkasta näyttökenttä kytkettyäsi laitteen päälle. Näyttökentässä pitää näkyä Hiltin logo ja laitteen nimi. Tämän jälkeen näyttöön ilmestyvät oikeudelliset huomautukset, jotka sinun on hyväksyttävä, jotta pääset päävalikkoon nykyisellä projektilla. c) Ota aina näyttökentän varoitusviestit huomioon. d) Pidä näyttökenttä aina luettavassa kunnossa (esimerkiksi älä koske näyttökenttään sormin, pidä näyttökenttä puhtaana). e) Älä koskaan käytä vaurioitunutta laitetta. Ota yhteys Hilti-huoltoon. f) Tarkasta laitteen asetukset ennen käyttämistä. g) Kuljeta laitetta aina akku irrotettuna. h) Kuljeta ja varastoi laite aina turvallisesti. Varastointilämpötilan pitää olla välillä -25 C ja 63 C (-13 F F). i) Jos laite tuodaan kylmästä lämpimään tai päinvastoin, laitteen lämpötilan on annettava tasoittua ennen käyttämistä. j) Älä poraa kohtaan, josta laite on löytänyt kohteen. Ota myös poranterän halkaisija ja riittävä turvamarginaali aina huomioon. k) Tietyt ympäristötekijät saattavat laitteen toimintaperiaatteen vuoksi vaikuttaa mittaustuloksiin. Näitä tekijöitä ovat esimerkiksi voimakkaan magneettikentän tai sähkömagneettikentän synnyttävien laitteiden läheisyys, kosteus, metallia sisältävät rakennusmateriaalit, alumiinipinnoitetut vaimennusmateriaalit, kerrosrakenteet ja rakenteiden ontelotilat sekä sähköä johtavat tapetit ja laatat. Tämän vuoksi perehdy aina rakenteen materiaalitietoihin (esimerkiksi rakennussuunnitelmat) ennen poraamista, sahaamista tai jyrsimistä. l) Ota ympäristötekijät huomioon. Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara. m) Jos käytät työssä lisävarusteita, varmista niiden kunnollinen kiinnitys ennen työn aloittamista. 3.4 Sähkömagneettinen häiriökestävyys HUOMAUTUS Koskee vain Koreaa: Tämä laite sietää asuntoympäristössä esiintyviä sähkömagneettisia aaltoja (luokka B). Laite on erityisesti tarkoitettu asuntoympäristön sovelluksiin, mutta sitä voidaan käyttää myös muissa ympäristöissä. Vaikka laite täyttää voimassa olevien määräysten tiukat vaatimukset, Hilti ei pysty sulkemaan pois mahdollisuutta, että voimakas häiriösäteily rikkoo laitteen, jolloin seurauksena on virheellisiä toimintoja. Tässä tapauksessa, tai jos olet muuten epävarma, on tehtävä tarkastusmittauksia. Hilti ei myöskään pysty sulkemaan pois mahdollisuutta, että muut laitteet (esimerkiksi lentokoneiden navigointilaitteet) rikkoutuvat. 3.5 Yleiset turvallisuustoimenpiteet a) Tarkasta laite aina ennen käyttöä. Jos laite on vaurioitunut, korjauta se Hilti-huollossa. b) Pidä laite aina puhtaana ja kuivana. c) Vaikka laite on suunniteltu kestämään työmaiden vaativia olosuhteita, sitä on käsiteltävä varoen kuten muitakin optisia ja elektronisia laitteita (kiikarit, silmälasit, kamera). d) Vaikka laite on suunniteltu kosteustiiviiksi, pyyhi laite kuivaksi aina ennen kuin laitat sen kantolaukkuun. e) Laitetta ei saa avata tai muuttaa mitenkään. 3.6 Akkujen oikea käsittely ja käyttö a) Akut eivät saa päästä lasten käsiin. b) Poista akku laitteesta, jos et käytä laitetta pitempään aikaan. c) Älä ylikuumenna akkua äläkä heitä sitä avotuleen. Akku saattaa räjähtää, ja siitä voi vapautua myrkyllisiä aineita. d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Varo koskettamasta tätä nestettä. huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, huuhtele silmät runsaalla vedellä ja lisäksi mene lääkäriin. Ulos vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. e) Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin 64

6 lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. f) Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. g) Mekaanisesti vaurioitunutta akkua ei saa enää käyttää. 4 Käyttöönotto 4.1 Akun asettaminen paikalleen ja laitteen kytkeminen päälle Laita akku PSA 82 paikalleen laitteen taustapuolelle. 2. Lataa akku PSA 82 täyteen (ks. verkkolaitteen PUA 81 käyttöohje, akun PSA 82 käyttöohje ja autolaturin PUA 82 käyttöohje). HUOMAUTUS Vaihtoehtoisesti voit ladata akun PSA 82 erikseen saatavissa olevalla laturilla PSA 85 monitorista PSA 100 irrotettuna. 3. Kytke laite käyttökytkimellä päälle. 4. Hyväksy näyttöön ilmestyvät oikeudelliset huomautukset, jotta voit käyttää laitetta. 5. Pois päältä kytkemiseksi pidä käyttökytkin painettuna 3 sekunnin ajan. 4.2 Asetukset Jos laite on tehdasuusi, sinua kehotetaan ensin tekemään maakohtaiset asetukset. 1. Valitse keinukytkimellä haluamasi kieli ja kuittaa valintasi toimintopainikkeella "Ok". 2. Valitse sitten keinukytkimellä ja kuittauspainikkeella "OK" muut asetusmahdollisuudet. 3. Kuittaa tekemäsi asetukset kuittauspainikkeella "OK". HUOMAUTUS Kun kytket laitteen seuraavan kerran päälle, voit ohittaa asetusten tekemisen toimintopainikkeella "Skip" (ohita). 5Käyttö 5.1 Käyttöohjeen haku näyttöön 1. Paina Home-painiketta 5 sekunnin ajan. Käyttöohje näytetään esillä olevaan kohtaan liittyen näyttökentässä. Sen jälkeen voit navigoida koko käyttöohjeessa. 2. Voit hakea käyttöohjeen näyttöön myös päävalikosta asetusvalikon kautta painamalla toimintopainiketta Ohje. 3. Käyttöohjeen näytön suljet painamalla toimintopainiketta Takaisin. 5.2 Perustoiminnot Haluamasi toiminnon valitset toimintopainikkeilla. Keinukytkimellä voit siirtää tarkastelukohtaa, muuttaa parametriarvoja tai asetuksista riippuen siirtää tähtäinristiä, muuttaa kerrosvahvuutta ja kerrossyvyyttä. Kuittauspainikkeella Ok voit valita tarkastelukohdan elementin tai käynnistää tietojen muokkauksen. 5.3 Projektit ja tietojen hallinnointi Saman projektin sisällä voidaan samanaikaisesti hallinnoida Ferroscan- ja X-Scan-dataa PS 1000 X-Scan-projektien ja -datan hallinta 4 Alavalikossa "Projektit" voit hallinnoida projekteja, hakea tallennettuja skannauksia näyttöön, analysoida niitä ja tuoda PS 1000 X-Scanista uutta dataa. 1. Tuo tiedot (projektit/skannaukset) tiedonsiirtojohdolla PSA 50/51 suoraan laitteesta PS 1000 X-Scan. 2. Valitse päävalikossa toiminto Projektit. 65

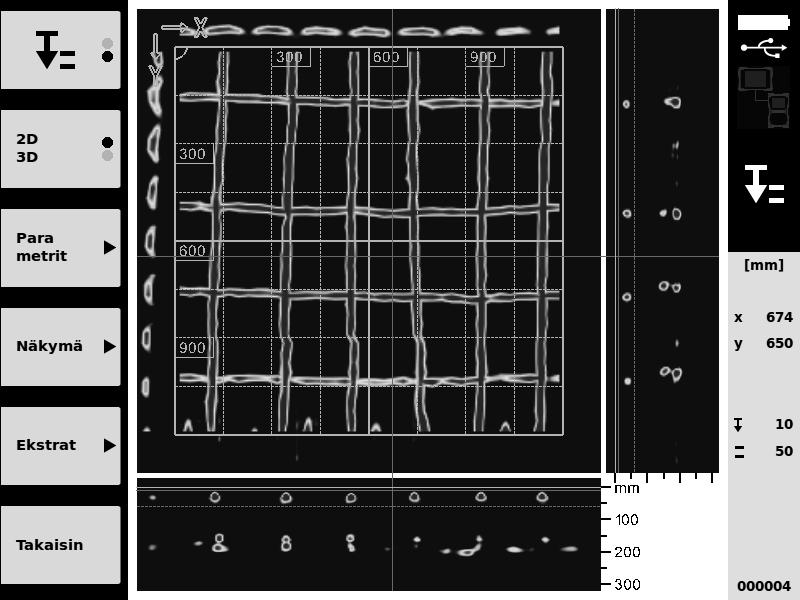

7 3. Valitse haluamasi projekti. Aktiivisena olevan projektin tunnistat taitetusta oikeasta yläkulmasta. HUOMAUTUS Parhaillaan aktiiviseen projektiin pääset myös suoraan päävalikosta toimintopainikkeella Avaaprojekti. 4. Valitse haluamasi skannaus. Skannaus näytetään. 5. Säädä keinukytkimen ohjaustoiminta toimintopainikkeella vasemmalla ylhäällä. 6. Aseta toimintopainikkeella esitystavaksi "2D" tai "3D". 7. Toimintopainikkeilla Parametrit ja Näkymä voit muuttaa esitystapaa ja laskentaparametrejä. Jos muutat arvoja kohdassa Parametrit, tiedot on laskettava uudelleen. Tätä varten paina kuittauspainiketta Ok. 8. Toimintopainikkeella Ekstrat voit mm. viedä yksinkertaisen raportin PDF-tiedostona tai asettaa merkintäkohdat. 9. Muita analyysejä varten voit siirtää tiedot USB-tiedonsiirtojohdolla PSA 92 tietokoneelle PS 200 S Ferroscan-projektien ja -datan hallinta 5 Alavalikossa "Projektit" voit hallinnoida projekteja, hakea tallennettuja skannauksia näyttöön, analysoida niitä ja tuoda PS 200 X-Scanista uutta dataa. 1. Tuo skannattu data infrapunaliitännän kautta suoraan PS 200 S Ferroscanista PSA 100 -monitoriin. Lisätietoja datan tuomisesta laitteesta PS 200 S Ferroscan löydät laitteen PS 200 käyttöohjeesta. 2. Tai voit tuoda skannatun datan PUA 95 Micro-USB-johdolla laitteesta PSA 55 adapteri-ir PSA 100 -monitoriin. Lisätietoja laitteesta PSA 55 adapteri-ir löydät laitteen PS 200 käyttöohjeesta. 3. Valitse päävalikossa toiminto Projektit. 4. Valitse haluamasi projekti. Aktiivisena olevan projektin tunnistat taitetusta oikeasta yläkulmasta. HUOMAUTUS Parhaillaan aktiiviseen projektiin pääset myös suoraan päävalikosta toimintopainikkeella Avaaprojekti. 5. Säädä keinukytkimen ohjaustoiminta toimintopainikkeella vasemmalla ylhäällä. 66

8 6. Toimintopainikkeilla Parametrit ja Näkymä voit muuttaa esitystapaa ja laskentaparametrejä. 7. Toimintopainikkeella Ekstrat voit mm. viedä yksinkertaisen raportin PDF-tiedostona tai asettaa merkintäkohdat. 8. Muita analyysejä varten voit siirtää tiedot PSA 100 -monitorista tietokoneeseen PSA 92 USB-tiedonsiirtojohdolla. 6 Asetukset 6.1 Voit tehdä seuraavia asetuksia: Kirkkaus Äänenvoimakkuus Päiväys ja kellonaika Energiankäyttö Maakohtaiset asetukset HUOMAUTUS Apua-toimintopainiketta painamalla saat näyttöön täydellisen käyttöohjeen. 7Hävittäminen VAROITUS Laitteen virheellinen hävittäminen saattaa aiheuttaa seuraavaa: Muoviosien polttamisessa syntyy myrkyllisiä kaasuja, jotka voivat johtaa sairastumisiin.paristot ja akut saattavat vaurioituessaan tai kuumentuessaan räjähtää, jolloin ne saattavat aiheuttaa myrkytyksen, palovammoja, syöpymisvammoja ja ympäristön saastumisen. Huolimattomasti hävitetty laite saattaa joutua asiattomien henkilöiden käyttöön, jotka voivat käyttää sitä väärin. He saattavat aiheuttaa vammoja itselleen tai toisille ja saastuttaa ympäristöä. Hilti työkalut, koneet ja laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat laitteet ja koneet kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta. Koskee vain EU-maita Älä hävitä elektronisia mittalaitteita tavallisen sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava erilliskeräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. 67

9 Hävitä käytetyt akut maakohtaisten lakimääräysten mukaisesti 8 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Monitori Tyyppimerkintä: PSA 100 Sukupolvi: 01 Suunnitteluvuosi: 2010 Vakuutamme, että tämä tuote täyttää seuraavien direktiivien ja normien vaatimukset: 19. huhtikuuta 2016 saakka: 2004/108/EY, alkaen 20. huhtikuuta 2016: 2014/30/EU, 2011/65/EY, EN ISO 12100, 2006/66/EY. Hilti Corporation, Feldkircherstrasse 100, FL 9494 Schaan Paolo Luccini Edward Przybylowicz Head of BA Quality and Process Management Head of BU Measuring Systems Business Area Electric Tools & Accessories BU Measuring Systems 06/ /2015 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbh Zulassung Elektrowerkzeuge Hiltistrasse Kaufering Deutschland 68
