WWF ÖLJYNTORJUNNAN PERUSKURSSI NESTE OIL, SKÖLDVIK

Transkriptio

1 WWF ÖLJYNTORJUNNAN PERUSKURSSI NESTE OIL, SKÖLDVIK

2 ÖLJYNTORJUNTA INFO Palomestari Leif Ekholm

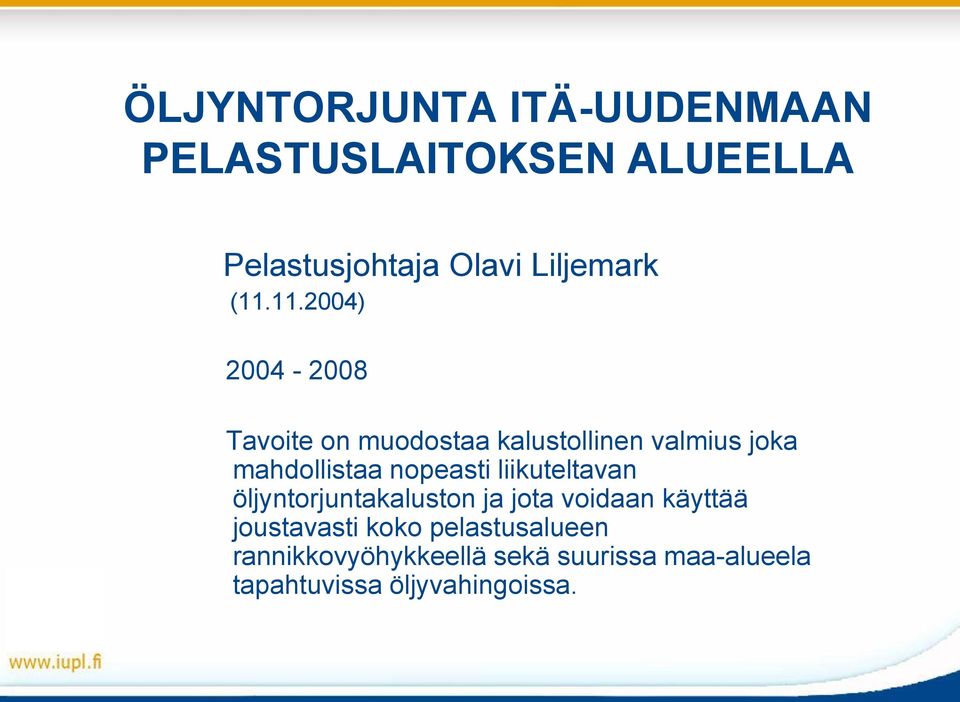

3 ÖLJYNTORJUNTA ITÄ-UUDENMAAN PELASTUSLAITOKSEN ALUEELLA Pelastusjohtaja Olavi Liljemark ( ) Tavoite on muodostaa kalustollinen valmius joka mahdollistaa nopeasti liikuteltavan öljyntorjuntakaluston ja jota voidaan käyttää joustavasti koko pelastusalueen rannikkovyöhykkeellä sekä suurissa maa-alueela tapahtuvissa öljyvahingoissa.

4 ÖLJYNTORJUNTA? Öljy väärässä paikassa = > Öljy takaisin oikeaan paikkaan Esim. Öljy meressä = > Öljy takaisin oikeaan paikkaan - Mihin? - Miten?

5 ÖLJYVAHINKO / -ONNETTOMUUS Vahingon rajoittaminen Öljyn poistaminen Työturvallisuus Nopeus

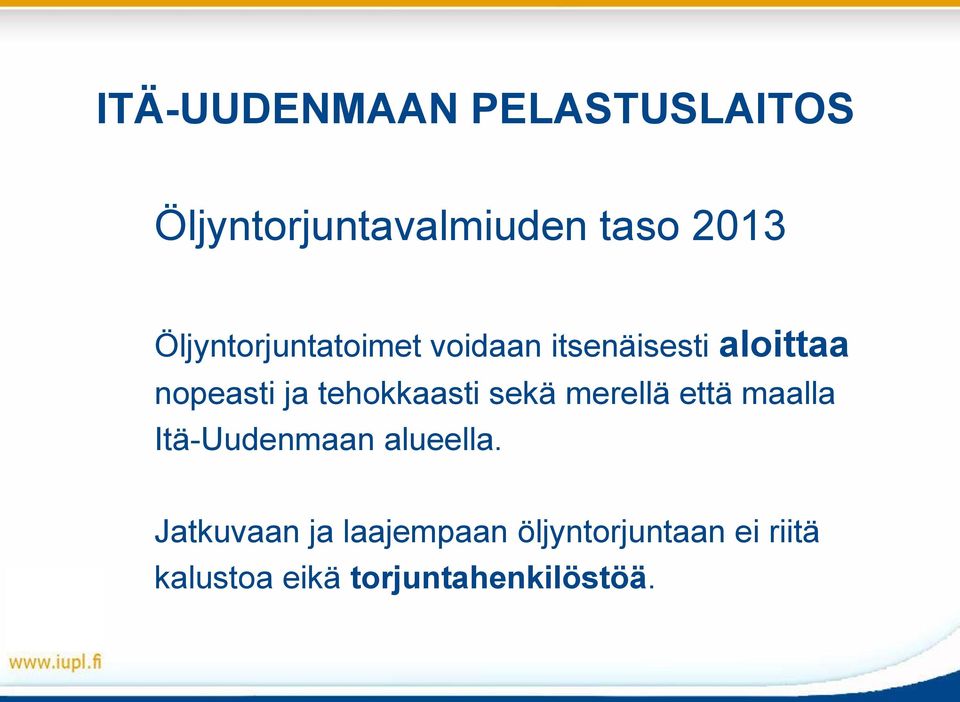

6 ITÄ-UUDENMAAN PELASTUSLAITOS Öljyntorjuntavalmiuden taso 2013 Öljyntorjuntatoimet voidaan itsenäisesti aloittaa nopeasti ja tehokkaasti sekä merellä että maalla Itä-Uudenmaan alueella. Jatkuvaan ja laajempaan öljyntorjuntaan ei riitä kalustoa eikä torjuntahenkilöstöä.

7 80 km

8 ITÄ-UUDENMAAN PELASTUSALUE Pukkila Myrskylä Lapinjärvi Askola Loviisa Porvoo Sipoo HENKILÖSTÖRESURSSIT: VAKITUINEN PALOHENKILÖSTÖ n. 20 (OPERATIIVINEN HENKILÖSTÖ) SIVUTOIMINEN PALOHENKILÖSTÖ n. 20 SOPIMUSPALOKUNTALAISIA n. 70 ÖLJYNTORJUNTAAN ERIK. SOPIMUSPALOK. n. 50

9 ONNETTOMUUSRISKIALUEET Maa-alueella A ) B ) C ) Maantiekuljetukset - Kuljetukset Sköldvikistä Muut onnettomuudet - Ajoneuvot, koneet,laitteet, öljysäilöt,... Rautatiekuljetukset - Kuljetukset Sköldvikistä

10 Meri-alueella 1 ) Sköldvikin väylä - 13 km pitkä m leveä 2 ) Laivaonnettomuus Suomenlahdella - Suursaaren mutkat (30-40 km Itä-Uudenmaan rannikosta) - Muualla Suomenlahdella (30-35 km Itä-Uudenmaan rannikosta) 3 ) Muualla - Satamat (Loviisa, Isnäs, Tolkkinen, Kalkkiranta) -

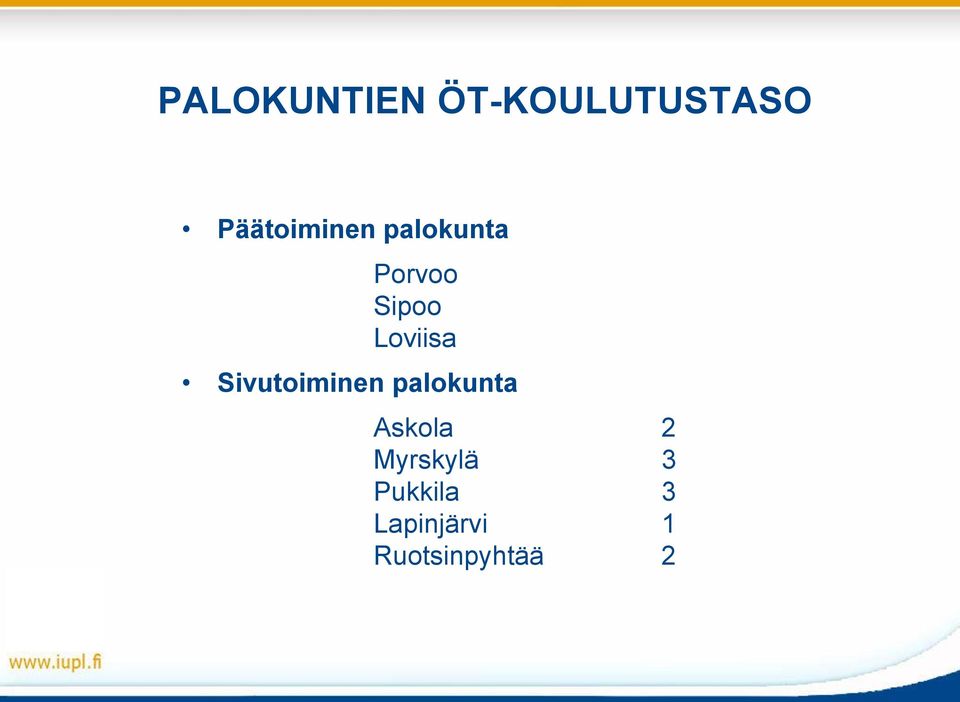

11 PALOKUNTIEN ÖT-KOULUTUSTASO Päätoiminen palokunta Porvoo Sipoo Loviisa Sivutoiminen palokunta Askola 2 Myrskylä 3 Pukkila 3 Lapinjärvi 1 Ruotsinpyhtää 2

12 PALOKUNTIEN ÖT-KOULUTUSTASO Sopimuspalokunta ( ÖT-palokunta ) Maa: Borgå FBK 22 Hindhår FBK 10 Hamarin VPK 3 Meri: Tolkis FBK 7 Pellinge FBK 0 Valkon VPK 10 Isnäs FBK 8 Sarvsalö FBK 2 (Kabböle FBK 3) Gumbo FBK 12 Skärgårdens FBK 4

13 PALOKUNTIEN ÖT-KOULUTUSTASO Sopimuspalokunta ( Ei ÖT-palokunta ) KOULUTUS Suomenkylän VPK 1 Porlammin VPK 4 Hommansby FBK 2 Nickby-Kyrkoby FBK 5 Kullo FBK 3 Paipis FBK 1 Wessö FBK 8 Sarvsalö FBK 2 Box FBK 1 Päätoiminen henkilöstö Työpaikkakoulutus Sivutoiminen- ja sopimuspalokuntien henkilöstö Öljyvahingontorjuntakurssi ( 20 h )

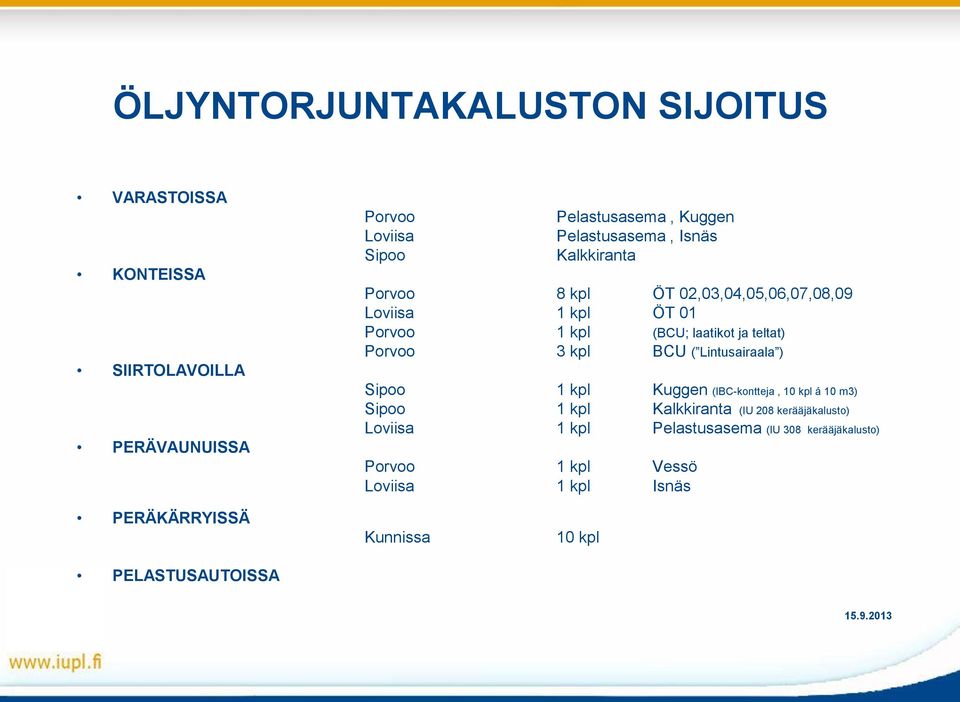

14 ÖLJYNTORJUNTAKALUSTON SIJOITUS VARASTOISSA KONTEISSA SIIRTOLAVOILLA PERÄVAUNUISSA Porvoo Loviisa Sipoo Pelastusasema, Kuggen Pelastusasema, Isnäs Kalkkiranta Porvoo 8 kpl ÖT 02,03,04,05,06,07,08,09 Loviisa 1 kpl ÖT 01 Porvoo 1 kpl (BCU; laatikot ja teltat) Porvoo 3 kpl BCU ( Lintusairaala ) Sipoo 1 kpl Kuggen (IBC-kontteja, 10 kpl á 10 m3) Sipoo 1 kpl Kalkkiranta (IU 208 kerääjäkalusto) Loviisa 1 kpl Pelastusasema (IU 308 kerääjäkalusto) Porvoo 1 kpl Vessö Loviisa 1 kpl Isnäs PERÄKÄRRYISSÄ PELASTUSAUTOISSA Kunnissa 10 kpl

15 ÖLJYNTORJUNTAVENEITÄ 23 kpl veneitä kpl alle 20 vuotta Kerääviä veneitä ( F-, E- ja (D)/C-lk ) Öljyntorjuntaveneitä ( E-lk ) Öljyntorjuntaveneitä ( C- ja D-lk ) Proomu Porvoo IU 108 Porvoo IU 1082, IU 188 * Loviisa IU 308, IU 348 * Sipoo IU 208 ( Neste Oil Ahti ) Porvoo IU 1083 Porvoo PM 4 (myyntiin) Sipoo IU 268, IU 288 Porvoo IU 578 Loviisa IU 358, IU 568 Porvoo Vesikko Muut

16 ÖLJYNTORJUNTAAN KÄYTETTÄVÄ HENKILÖSTÖ ITÄ-UUDENMAAN PELASTUSLAITOKSEN ALUEELLA Vakinaisen palokunnan henkilöstö ( päällystö ) 4 henkilöä / päivä ==> 16 henkilöä Vakinaisen palokunnan henkilöstö ( alipäällystö ja miehistö ) 16 henkilöä / päivä ==> 64 henkilöä *) Sopimuspalokuntien henkilöstö 72 henkilöä / päivä ==> 288 henkilöä **) *) P 1 + 7, S 1 + 3, L KOKONAISVAHVUUS **) 12 x henkilöä / päivä ==> 368 henkilöä

17

18

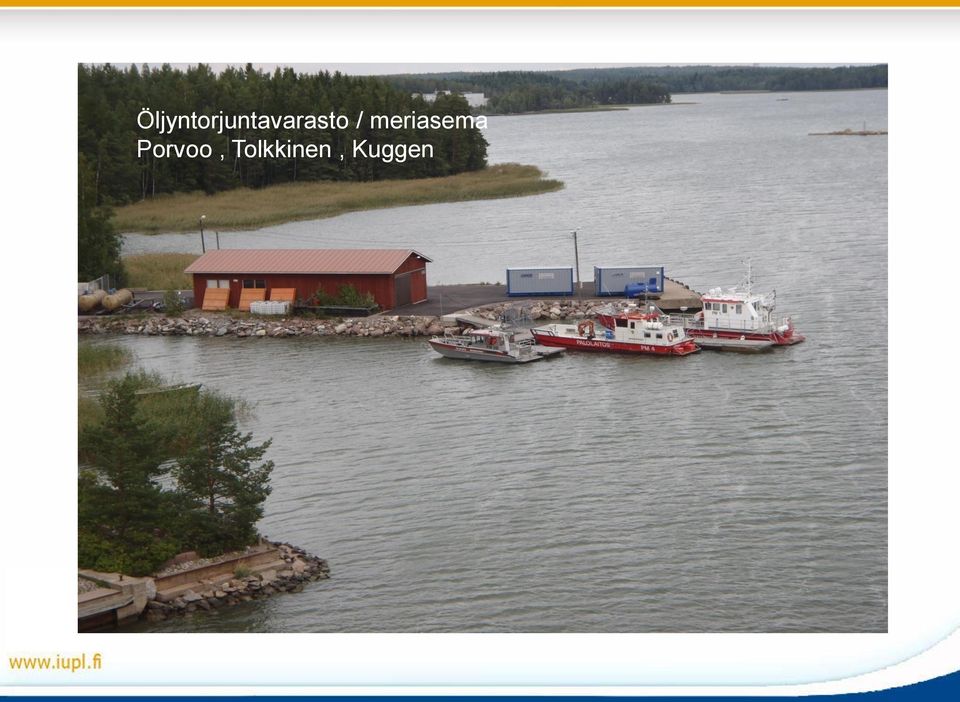

19 Öljyntorjuntavarasto / meriasema Porvoo, Tolkkinen, Kuggen

20 MERELLINEN ÖLJYNTORJUNTA ÖLJYVAHINKO VESISTÖSSÄ, SUURI Palomestari Leif Ekholm

21 SUURI (TUHANSIA TONNEJA) ÖLJYVAHINKO ITÄ-UUDELLAMAALLA? 1. Maalla 2. Saaristossa 3. Ulkomerellä km 3.

22 SKÖLDVIKIN VÄYLÄ Case Suunnittelun painopiste

23 ÖLJYVAHINKOJEN TORJUNTASUUNNITELMA ALKAEN 2011 Nykyinen kalusto Hankittava kalusto Kustannusselvitys vuosille Torjuntakaluston hankinta - Valmiuden ylläpito - Torjuntahenkilöstön koulutukset - Muut käyttökustannukset

24 IUPL:N HÄLYTYSVALMIUS 2013 ( purjehduskaudella ) ÖLJYVAHINKO VESISTÖSSÄ, SUURI VAIHE I ( puomia (kontti) ja kerääjä ( IU 108 ) ) LOVIISA Pelastusasema A-lk PORVOO Kuggen ÖT C-lk*** ÖT 6 E-lk** D-lk*** SIPOO Kalkkiranta ÖT 09 F-lk* E-lk D-lk*** C-lk C-lk E-lk** EMÄSALON KÄRKI 2 tuntia 1500 m puomia KONTIT: ÖT m/900 mm VENEET: 1 kpl F-lk * (kiinteä kerääjä) IU kpl E-lk ** (laitakerääjä) IU 208, IU kpl D-lk *** (keulakerääjä) IU 188, IU kpl C-lk *** (keulakerääjä IU kpl E-lk IU kpl C-lk IU 268, IU kpl A-lk IU 3082 Palomestari Leif Ekholm

25 ÖLJYNTORJUNTATAKTIIKKA Estää öljyn leviäminen puomeilla Kerää öljy joka on päässyt puomien ohi

26 ÖT - puomikontti

27 IU 108 ( PM 1 ) Keruukapaciteetti : 60 m3/h Pyyhkäisyleveys : 15 m Tankkikapaciteetti : 2 x 6000 l PORVOO Kuggen

28 PORVOO Kuggen

29

30

31 IU 208 Keruukapacsiteetti: 2 x 40 m3/h Pyhkäisy:leveys: 16 m Tankkikapasiteetti: 2-4 x 1000 l Säkkikapasiteetti: 2 x 450 l SIPOO Kalkkiranta

32 IU 268 ( SM 3 ) SIPOO Gumbostrand

33 IU 288 ( SM 11 ) SIPOO Granö

34 IU 308 ( OILOFF ) Keruukapaciteetti : 2 x 40 m3/h Pyyhkäisyleveys : 10 m Tankkikapaciteetti : 2 x 600 l (säkki) LOVIISA Patuna

35 IU 348 ( LM 31 ) Keruukapaciteetti : 48 m3/h Pyyhkäisyleveys : 3,4 m Tankkikapaciteetti : 200 l (säkki) LOVIISA Valko

36 PALOKUNTIEN TEHTÄVÄT LÄHTÄVAIHEESSA PORVOO - Porvoon työvuoro IU 108 Kerääjälaitteisto 700 m öt-puomia (ÖT 07-08) - Tolkis FBK IU 188 Väliankkurointikalusto (ÖT 07-08) - Borgå FBK ÖT ja Kuggenin varasto Veneiden lastaus, varasto ja kontit - Hindhår FBK ÖT ja Kuggenin varasto Veneiden lastaus, varasto ja kontit

37 - Porvoon vapaavuoro / IU 1083 Tolkis FBK 300 m öt-puomia (ÖT 07) - Porvoon vapaavuoro IU 1082 SIPOO Tiedustelu - Sipoon työvuoro IU Gumbo FBK IU Skärgårdens FBK IU m öt-puomia (ÖT 09) Väliankkurointikalusto (ÖT 09) Väliankkurointikalusto (ÖT 09) - Gumbo FBK ja ÖT 09 ja Kalkkirannan varasto Skärgårdens FBK Veneiden lastaus, varasto ja kontti

38 LOVIISA - Loviisan työvuoro IU Valkon VPK IU m öt-puomia (ÖT 06) Väliankkurointikalusto (ÖT 06) - Loviisa FBK ÖT 06 ja Loviisan varasto Veneiden lastaus, varasto ja kontti - Isnäs FBK ÖT 06 ja Loviisan varasto Veneiden lastaus, varasto ja kontti

39 JOHTOSUHTEET TOJE IU P30 ja operaattori Porvoo Paikka: - IU 30 - Veneessä - Neste Oil, sataman torni Lastaus, Kuggen IU P131 (Borgå FBK) IU 108 IU P101 IU 188 IU P188 IU 1083 IU P1083

40 Sipoo Lastaus, Kalkkiranta IU P261 (Gumbo FBK) IU 208 IU P201 IU 268 IU P268 IU 288 IU P288 Loviisa Lastaus, Patuna IU P367 (Isnäs FBK) IU 308 IU P301 IU 348 IU P348

41 VAIHE II ( puomia (kontti) ) PORVOO Pelastusasema LOVIISA Pelastusasema ÖT 01 ÖT KONTIT : ÖT m/1200 mm ja kalusto ÖT m/1200 mm ja kalusto

42 ÖT - puomikalustokontti

43 VAIHE III ( puomia (kehikko) ja kerääjät ) LOVIISA Pelastusasema 10 kpl PORVOO Kuggen SIPOO Kalkkiranta 3 kpl * * 14 kpl VENEIDEN KERÄÄJÄT : Loviisa Laitakerääjät, IU 308, vaihtolava Keulakerääjä, IU 348 Kuggen Keulakerääjä, IU 1082 Keulakerääjä, IU 188 (Kiinteä kerääjä veneessä, IU 108) Kalkkiranta Laitakerääjät, IU 208, vaihtolava PUOMIKEHIKOT : Kalkkiranta 3 kpl 300 m/1200 mm 8 kpl 800 m/1000 mm 3 kpl 300 m/900 mm KUGGEN 3 kpl 300 m/1200 LOVIISA 10 kpl 1000 m/1200 mm

44

45

46

47 IU 108 ( PM 1 ) Keruukapaciteetti : 60 m3/h Pyyhkäisyleveys : 15 m Tankkikapaciteetti : 2 x 6000 l PORVOO Kuggen

48 IU 1082 ( PM 2 ) Keruukapaciteetti : 48 m3/h Pyyhkäisyleveys : 3,4 m Tankkikapaciteetti : 200 l (säkki) PORVOO Porvoon joki

49 IU 188 ( PM 28 ) Keruukapaciteetti : 48 m3/h Pyyhkäisyleveys : 3,4 m Tankkikapaciteetti : 200 l (säkki) PORVOO Kuggen

50 IU 208 Keruukapacsiteetti: 2 x 40 m3/h Pyhkäisy:leveys: 16 m Tankkikapasiteetti: 2-4 x 1000 l Säkkikapasiteetti: 2 x 450 l SIPOO Kalkkiranta

51 IU 308 ( OILOFF ) Keruukapaciteetti : 2 x 40 m3/h Pyyhkäisyleveys : 10 m Tankkikapaciteetti : 2 x 600 l (säkki) LOVIISA Patuna

52 IU 348 ( LM 31 ) Keruukapaciteetti : 48 m3/h Pyyhkäisyleveys : 3,4 m Tankkikapaciteetti : 200 l (säkki) LOVIISA Valko

53 NESTE OIL SATAMA AHTI Keruukapaciteetti : 2 x 60 m3/h Pyyhkäisyleveys : 33 m Tankkikapaciteetti : l

54 VAIHE IV ( pumppu- ja skimmerikalusto

55 ÖLJYNKERÄYSKALUSTO

56

57 POWER PACK, KOMARA

58 PUMPPU JA VOIMAYKSIKKÖ LPP 6

59 POWER PACK LPP 12 ÖLJYNSIIRTOPUMPPU GTA 30

60 POWER PACK LPP 14

61 ÖLJYNSIIRTOPUMPPU GTA 30

62 ÖLJYNSIIRTOPUMPPU DOP 160 ( PM 1 )

63 ÖLJYNKERÄYSKAUHA

64

65 MAST PUMP

66 TYNNYRIPUMPPU

67 7408 m

68 ÖLJY 2008 Svartbäckinselkä

69 Puomitussuunnitelma, Koneellinen öljynkeräyspaikka merellä Balex Delta Puomitus, 15 km (puomitus-suunnitelma) 2. Selvitetty puomi, 1 km IU 208, 300 m IU 108, 500 m IU 188, ankkurointi KY 8481, 200 m KY 8484, ankkurointi 0 km 3. IUPL, täydennyspuomit, 900 m km 15 km

70 BALEX DELTA 2012 ( ) Puomitussuunnitelma, 15 km KUGGEN KALKKIRANTA Öljyntorjuntavarasto Öljyntorjuntakaluston lastauspaikka 1. Spjutsund 2. Spjutsund 3. Emäsalo, Syke 4. Emäsalo, Edesviken 5. Helsinki, Vuosaaren satama Puomitus, 1 km ( m ) Öljynkeräyspiste

71 SOPIMUSPALOKUNTIEN JA VAPAAEHTOISTEN TEHTÄVÄT ÖLJYONNETTOMUUDESSA Palomestari Leif Ekholm

72 Öljyntorjuntaan erikoistuneet sopimuspalokunnat Meri : Maa : Tolkis FBK, Gumbo FBK, Skärgårdens FBK, Inäs FBK, Sarvsalö FBK, Valkon VPK, ( Pellinge FBK ) Borgå FBK, Hamarin VPK, Hindhår FBK Sivutoimiset palokunnat Askola, Pukkila, Myrskylä, Lapinjärvi, Ruotsinpyhtää Sopimuspalokunnat Sävträsk FBK Öt - kärry Wessö FBK Öt - vaunu ( ÖT 1 ), vene ( IU 568 )

73 ÖT - SOPIMUSPALOKUNTA, maa palokunnat Merellä Öt - veneiden lastaus ( Onnettomuus sattunut merellä ) - Varastot, kontit, siirtolavat, vaunut, kärryt, lastauspaikat, Rannalla Öljynkeräys, alueen rajaus, ( Öljy saapunut rantaan ) - Skimmerit, pumput, power packit, painepesurit, altaat, imeytysaineet, Maalla Öljynkeräys, alueen rajaus, ( Onnettomuus maan-, rautatiellä tai )

74 ÖT - SOPIMUSPALOKUNTA, meri palokunnat Merellä Öt-puomin selvitys ja alueen rajaus ( Onnettomuus sattunut merellä ) - Öt-puomi- / ankkurointiveneiden puomin lastaus, kuljetus ja selvitys onnettomuusalueella Rannalla Öljynkeräys, alueen rajaus, ( Öljy saapunut rantaan ) - Skimmerit, pumput, power packit, painepesurit, altaat, imeytysaineet, Maalla Öljynkeräys, alueen rajaus, ( Onnettomuus maan-, rautatiellä tai )

75 SOPIMUSPALOKUNTA JA SIVUTOIMINEN PALOKUNTA Rannalla - Kuljetustehtävät, öljynkeräys, alueen rajaus (Öljy saapunut rantaan) - Öljynkeräys käsityökaluilla Maalla - Öljynkeräys, alueen rajaus (Onnettomuus maan-, rautatiellä tai )

76 WWF Rannalla Öljynkeräys, alueen rajaus (Öljy saapunut rantaan) - Öljynkeräys käsityökaluilla Maalla (BCU) - Lintujen pesutoiminta, lintusairaalan (BCU) miehitys

77 RANTATORJUNTA : Lohko / kaistale

78

79 Keräystyömaan perustaminen Työmaan eristäminen Puhtaan maapohjan suojaus Merkityt kulkuväylät Huolto, vesipisteet Turvasuunnitelma Kuva: Justiina Halonen 2009 Kuva: Melinda Pascale

80 Öljyisillä varusteilla liikutaan vain merkittyjä reittejä pitkin Likaiselta alueelta saa poistua vain puhdistautumispisteen kautta

81 BIRD CLEANING UNIT

82 SVERIGE, NYNÄSHAMN 2011

83

84 ODOTUKSET Lintusairaala, BCU Rantatorjunta - Peruskoulutus suoritettu - Ryhmä / joukkue - Oma kalusto, ryhmä / joukkue - Hälytysvalmius, aika / vahvuus

85 ÖLJYVAHINKO VALKON SATAMA Palomestari Leif Ekholm

86

87 Tapahtuma Säilöauto oli tankkaamassa rahtilaivaa MS Ramilias, Valkon satamassa. Jotain tapahtui laivalla (venttiiliongelma, ).Noin 20 m3 (30 m x 30 m) raskasöljyä pääsi kannelle ja mereen.

88 Torjuntapaikka Hinattu, puomitettu öljy Seuraava päivä Likaantunut alue noin 3 km Onnettomuuspaikka 30 m x 30 m

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108 Torjuntakustannukset mk
