1 Light is easy OSRAM Essentials 2017 LED-valaistusratkaisut; nykyaikainen, edullinen, luotettava - aina oikea valinta. Light is OSRAM

2 OSRAM Essentials LED-valaistusratkaisut; nykyaikainen, edullinen, luotettava - aina oikea valinta.

3 Essentials Essentials Yleiset tiedot Essentials 2017: Valaistus on helppoa Uppo- ja pinta-asennettavat valaisimet OSRAMin ja n Essentials-malliston laadukkaat, alansa uusinta tekniikkaa edustavat valaisimet ammattilaisille. Kaikkiin käyttötarkoituksiin ja asennustilanteisiin. Essential-valaisimilla voit päivittää vanhanaikaiset, tehottomat järjestelmät uusilla säästävillä LED-ratkaisuilla helposti ja nopeasti hyödyntäen entisiä asennuspisteitä. Essentials-valaisinmallisto sisältää hyvin yhteensopivia LED-ratkaisuja lukuisiin käyttökohteisiin, kuten kouluihin, hotelleihin ja vapaa-ajan tiloihin sekä toimistoihin, liiketiloihin ja teollisuusrakennuksiin. Kaikissa tuotteissa on käytetty käyttövarmaa ja säästävää LED-tekniikkaa. Valaisimet on suunniteltu mahdollisimman helposti asennettaviksi ja huollettaviksi. LIGHT PANEL LED Sivu 6 Seinä- ja kattovalaisimet LUXILED Sivu 8 Rely on expertise. Rely on OSRAM. Tärkeimmät edut Luotettavaa OSRAM- ja -laatua Alan uusinta tekniikka hyödyntävät LED-valaisimet vaativaan käyttöön Oikea ratkaisu moniin eri käyttökohteisiin Valaisimet säästävät jopa 85 %, ja ne voidaan vaihtaa suoraan perinteisten valaisinten tilalle Helppo kiinnitys ja asennus Optimaalinen hinta-laatusuhde DIADEM LED Sivu 10 Lineaariset ja runkovalaisimet ECOPACK LED Sivu 18 POSIVO LED Sivu 12 LUMILUX Combi LED Sivu 20 LED RONDEL Sivu 14 MINI LED BATTEN Sivu 22 LIGHTIFY SURFACE LIGHT Sivu 16 Kosteussuojatut valaisimet POWERBRIK Sivu 24 NEPTUNE LED Sivu 26 ORCA Sivu 28 LUMILINE IP65 Sivu 30 Alasvalot Syväsäteilijät PUNCTOLED DL Sivu 32 PUNCTOLED COB Sivu 34 PUNCTOLED IP65 Sivu 36 LEDVALUX DOWNLIGHT Sivu 38 NJ200 GIGANTE Sivu 42 Ulkovalaisimet NOXLITE HP II Sivu 44 NOXLITE SMART Sivu 46 NOXLITE CIRCULAR Sivu 48 LIGHTIFY Garden Spot Sivu

4 Essentials Uppo- ja pinta-asennettavat valaisimet Essentials Uppo- ja pinta-asennettavat valaisimet LIGHT PANEL LED Upotettava LED-valaisin, yhtenäinen valaiseva pinta Kaunis, funktionaalinen muotoilu Opaalilevy muodostaa yhtenäisesti valaisevan pinnan, minkä ansiosta valo jakautuu tasaisesti Taloudellinen uppoasennettava LED-valaisin on erittäin ohut (66 mm), joten se ei vaadi paljon asennustilaa Erittäin kestävä korvaaja perinteiselle moduulivalaisimelle Nopea ja helppo asentaa integroidun ohjausyksikön ansiosta jopa 58 %* Kestävä LIGHT PANEL LED korvaa perinteiset moduulivalaisimet ja sopii yleisvaloksi useimpiin käyttökohteisiin liiketiloissa, joissa on moduulikatto. Valaisin ei muodosta pimeämpiä kohtia vaan valaisee tasaisesti ja takaa miellyttävän valaistuksen. Hyvä värintoisto. LIGHT PANEL LED yksittäiset valaisimet, uppoasennus kattojärjestelmiin yhtenäisesti valaistu opaalikupu IP20 eristysluokka I käyttöikä: tuntia (L80/B50) Valonlähteet Hallinta Tilausnro uppoasennus, sopii seuraaviin: M600 LED 4000 > PÄÄLLE/POIS 3,5 0LF12A7L LED 4000 > PÄÄLLE/POIS 3,9 0LF12A7L uppoasennus, sopii seuraaviin: M625 LED 4000 > PÄÄLLE/POIS 3,6 0LF11A7L LED 4000 > PÄÄLLE/POIS 3,6 0LF11A7L yksittäiset valaisimet, uppoasennus kattojärjestelmiin; asennus kattoon leikattuun aukkoon ei ole mahdollinen L B 255 L B M M

5 Essentials Uppo- ja pinta-asennettavat valaisimet Essentials Uppo- ja pinta-asennettavat valaisimet LUXILED Valoisa ikkuna sisätiloihin huomaamaton, miellyttävä ja luonnollinen Tyylikäs muotoilu laadukas alumiinirunko ja huippuohut rakenne Hajottaa valon tasaisesti, joten sopii tiloihin, joissa on näyttöpäätteitä Uppoasennettava valaisin, kokovaihtoehdot: mm tai mm Erinomainen vaihtoehto perinteisille moduulivalaisimille LUXILED on osoitus LED-valaistuksen mahdollisuuksista täydellinen muotoilu, tilan miellyttävä valaistus ja helppo asennus. Tehokas ja nykyaikainen ratkaisu edustaviin tiloihin ja näyttöpäätetyöskentelyyn jopa 60 %* LUXILED yksittäinen litteä valaisin, upotusasennus kattoon tai asennus kattojärjestelmiin versiosta riippuen mikroprismaoptiikka, suora valonjako; CAT 2, UGR < 19 IP20 (IP40 huoneen puolelta) eristysluokka II käyttöikä: tuntia (L80/B50) yksittäiset valaisimet, uppoasennus kattojärjestelmiin; asennus kattoon leikattuun aukkoon ei ole mahdollinen Valonlähteet Hallinta L B Tilausnro upotettu LED 3000 > PÄÄLLE/POIS ,1 0MQ13W7L3Y LED 3000 > DALI ,1 0MQ13WDL3Y LED 4000 > PÄÄLLE/POIS ,1 0MQ13W7L4Y LED 4000 > DALI ,1 0MQ13WDL4Y Valonlähteet Hallinta L B Tilausnro uppoasennus, sopii seuraaviin: M600 LED 3000 > PÄÄLLE/POIS ,6 0MQ32W7L3Y LED 3000 > DALI ,6 0MQ32WDL3Y LED 4000 > PÄÄLLE/POIS ,6 0MQ32W7L4Y LED 4000 > DALI ,6 0MQ32WDL4Y Valonlähteet Hallinta L B Tilausnro uppoasennus, sopii seuraaviin: M625 LED 3000 > PÄÄLLE/POIS ,6 0MQ31W7L3Y LED 3000 > DALI ,0 0MQ31WDL3Y LED 4000 > PÄÄLLE/POIS ,6 0MQ31W7L4Y LED 4000 > DALI ,6 0MQ31WDL4Y Valonlähteet Hallinta L B Tilausnro uppoasennus, sopii seuraaviin: M600 LED 3000 > PÄÄLLE/POIS ,6 0MQ32W7L3P LED 3000 > DALI ,6 0MQ32WDL3P LED 4000 > PÄÄLLE/POIS ,6 0MQ32W7L4P LED 4000 > DALI ,6 0MQ32WDL4P Lisävarusteet Tilausnro Y-vaijeriripustus, varusteena kupu, valkoinen, pyöreä, PÄÄLLE/POIS-versio 2 kpl 0,3 5MQ Y-vaijeriripustus, varusteena kupu, valkoinen, pyöreä, DALI-versio 2 kpl 0,3 5MQ ON / OFF L L B B 54 DALI L B L B M M

6 Essentials Seinä- ja kattovalaisimet Essentials Seinä- ja kattovalaisimet DIADEM LED Ajaton LED-valaisin pinta-asennukseen ja ripustusasennukseen Epäsuora valo luo miellyttävän valaistuksen Symmetrinen V-heijastin Laadukas metallirunko Huippuohut LED-valaisin katto- ja riippuasennukseen Saatavana kaksi kokovaihtoehtoa ( mm ja mm) sekä kaksi lumen-vaihtoehtoa (3100 lm/4000 lm) Huippuohut LED-valaisin kiinnitetään kattoon pinta-asennuksena tai ripustusasennuksena (tarvikepaketin avulla). Erinomainen vaihtoehto perinteisille moduulivalaisimille. Saatavana kaksi eri kokoa. jopa 38 %* DIADEM LED yksittäinen valaisin, pinta-asennus kattoon tai ripustusasennus: IP20 eristysluokka I käyttöikä: tuntia (L80/B50) pintakiinnitys kattoon ilman valaisinkohtaisia kiinnitystarvikkeita; ripustaminen: tilaa ripustustarvikkeet (yksi setti jokaista valaisinta kohti) erikseen Valonlähteet Hallinta L B Tilausnro LED 4000 > PÄÄLLE/POIS ,8 0LP2157L LED 4000 > PÄÄLLE/POIS ,8 0LP2157L Valonlähteet Hallinta L B Tilausnro LED 4000 > PÄÄLLE/POIS ,1 0LP2157L LED 4000 > PÄÄLLE/POIS ,1 0LP2157L Lisävarusteet Tilausnro Y-vaijeriripustus, varusteena kattokiinnityselementti 2 kpl 0,1 0LP

7 Essentials Seinä- ja kattovalaisimet Essentials Seinä- ja kattovalaisimet POSIVO LED Tasaisen valaistuksen luova yleisvalo Tasainen valo luo tilaan miellyttävän tunnelman Integroitu liike- ja hämärätunnistin (PIR-tekniikka) Ajaton, klassinen muotoilu jopa 25 %* POSIVO LED -valaisimen värilämpötila on K, ja laitteen saa anturilla tai ilman. Teknisesti edistyksellinen, tehokas vaihtoehto samantyyppisille perinteisille valaisimille. POSIVO LED pinta-asennettava valaisin suoralla ja epäsuoralla valonjaolla sisäänrakennettu PIR-sensori tai ilman sensoria opaalikansi himmeällä alumiinirenkaalla IP20 eristysluokka I käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro POSIVO LED LED 3000 > PÄÄLLE/POIS 1,1 0MJ2712L POSIVO LED Sensor LED 3000 > ,2 0MJ2712L17830S ø 248 ø 100 ø

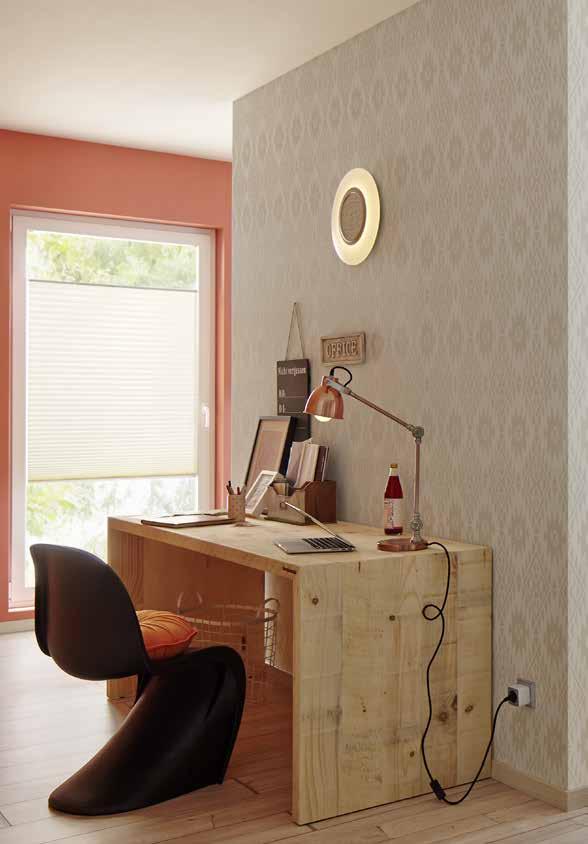

8 Essentials Seinä- ja kattovalaisimet Essentials Seinä- ja kattovalaisimet LED RONDEL Älykästä valoa erilaisiin tiloihin Valaisin hajottaa valon tasaisesti ja luo siten laadukkaan ja häikäisemättömän valaistuksen. Epäsuora valo luo tilaan miellyttävän tunnelman. IP44-suojaus sopii kylpyhuoneisiin ja katettuihin ulkotiloihin LED RONDEL -valaisimen värilämpötila on K, ja laitteen saa anturilla tai ilman. Helppo asentaa. Valaisimessa on huomaamaton, kätevä liike- ja hämärätunnistin (HF-tekniikka). Tunnistimen toimintasäde on 10 metriä. jopa 25 %* LED RONDEL pinta-asennettava valaisin suoralla ja epäsuoralla valonjaolla sisäänrakennettu HF-sensori ja ilman sensoria opaalikansi voimakkaasti heijastavalla metallirenkaalla hajautettua ja koristeellista kattovalaisua IP44 eristysluokka I käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro LED RONDEL LED 3000 > PÄÄLLE/POIS 1,4 0MD5247L LED RONDEL Sensor LED 3000 > PÄÄLLE/POIS 1,8 0MD5247L ø 238 ø 187 ø

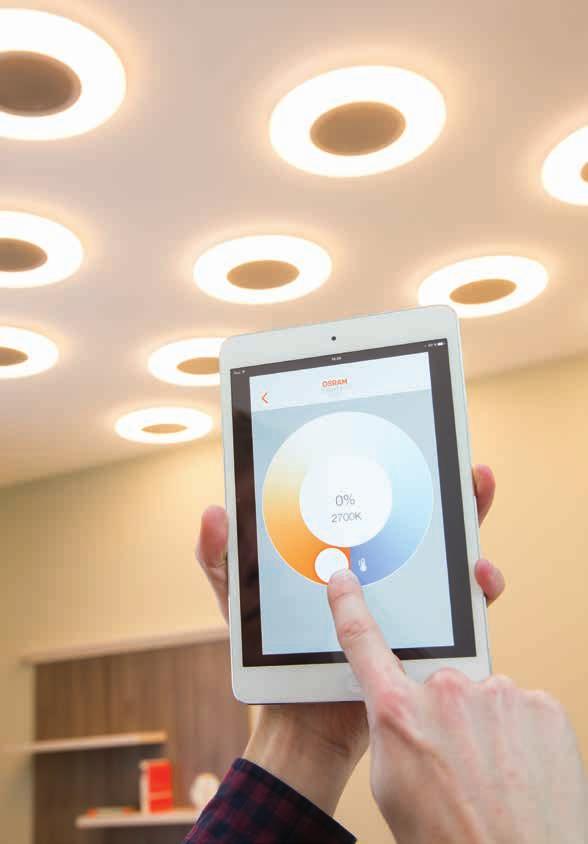

9 Essentials Seinä- ja kattovalaisimet Essentials Seinä- ja kattovalaisimet LIGHTIFY Surface Light Älykäs, helppokäyttöinen ja yhteensopiva LED-katto- ja seinävalaisinmalliston huippuohuissa valaisimissa on älykäs langaton ohjausmahdollisuus (LIGHTIFY ) Helppo ratkaisu valaistuksen hallinnan uusimiseksi Valkoisen valon värilämpötila säädettävissä (valovirta enintään lm) Valaistus säädettävissä yksilöllisesti LIGHTIFY -sovelluksen avulla Yksilölliset asetukset ja ryhmittely muiden valaistuslaitteiden kanssa Käyttö joustavasti myös etäohjauksella Yhteensopiva muiden LIGHTIFY -tuotteiden kanssa Tehokkaat, säädettävät ja himmennettävät LIGHTIFY Surface Lights -seinä- ja kattovalaisimet sopivat erinomaisesti sekä yleis- että kohdevalaistukseen. Ne voidaan asentaa nopeasti tekemättä suuria rakennusteknisiä muutoksia. jopa 58%* LIGHTIFY SURFACE LIGHT pinta-asennettava valaisin suoralla ja epäsuoralla valonjaolla ohjattavissa LIGHTIFY Pron avulla IP20 eristysluokka II käyttöikä: tuntia (L70/B50) tilaa LIGHTIFY Pro Gateway erikseen lataa LIGHTIFY Pro -sovellus App Storesta Valonlähteet Hallinta Tilausnro D LED 2700 > LIGHTIFY Pro 232 0,8 0YAA LED 2700 > LIGHTIFY Pro 280 0,7 0YAA LED 2700 > LIGHTIFY Pro 380 0,7 0YAA LED > LIGHTIFY Pro 380 1,8 0YAB Lisävarusteet Tilausnro Gateway, LIGHTIFY 1 kpl 0,3 5LZ painikeliitäntä 1 kpl 0,1 5LZ D= 232mm I 2700K D= 280mm I 2700K ø ø280 D= 380mm I 2700K D= 380mm I K ø ø

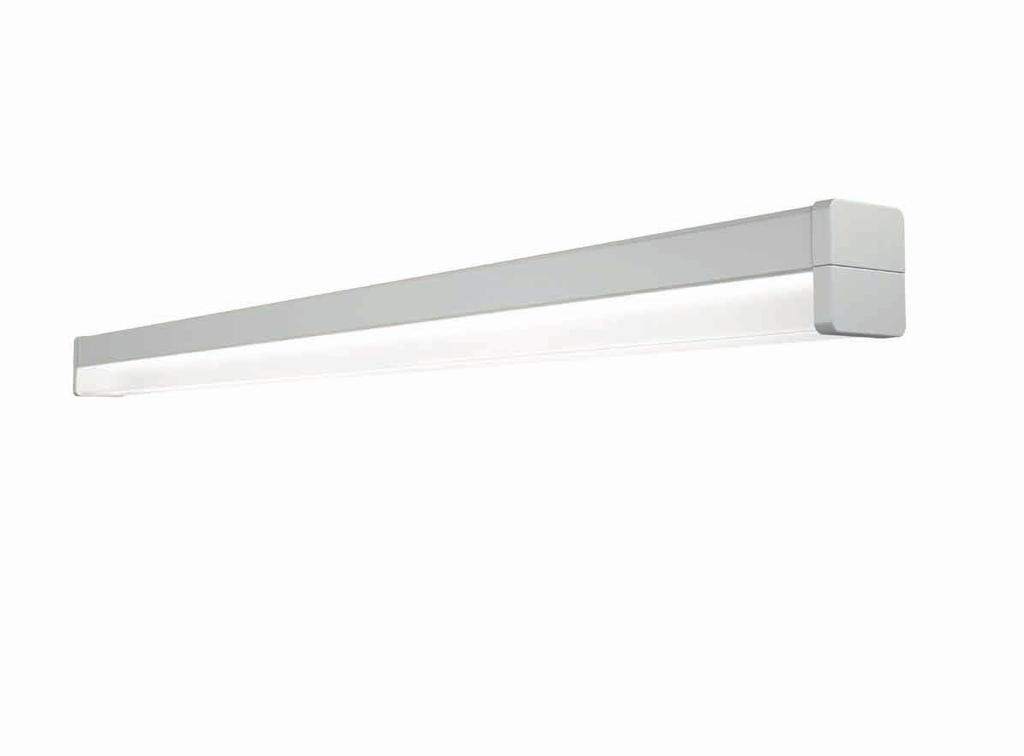

10 Essentials Lineaariset ja runkovalaisimet Essentials Lineaariset ja runkovalaisimet ECOPACK LED Funktionaalinen, monipuolinen, joustava Funktionaalinen ja monipuolinen valaisin moniin käyttökohteisiin Saatavana kaksi pituutta, kumpaankin kaksi valon VÄRILÄMPÖTILA- ja valovirtavaihtoehtoa Nopea asentaa rungon rakenteen ansiosta jopa 25 %* Uudessa yleisvaloksi sopivassa ECOPACK LED -listavalaisimessa on suuri valoteho. Valaisimen voi asentaa sekä seinään että kattoon. ECOPACK LED lineaarinen pinta-asennettava valaisin sisäänrakennetulla elektronisella liitäntälaitteella hajautettu ja äärimmäisen laaja valonjako (2x 60 ) IP20 eristysluokka I käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta L Tilausnro LED 3000 > PÄÄLLE/POIS ,1 0LJ LED 3000 > PÄÄLLE/POIS ,1 0LJ LED 3000 > PÄÄLLE/POIS ,0 0LJ LED 3000 > PÄÄLLE/POIS ,0 0LJ LED 4000 > PÄÄLLE/POIS ,1 0LJ LED 4000 > PÄÄLLE/POIS ,1 0LJ LED 4000 > PÄÄLLE/POIS ,0 0LJ LED 4000 > PÄÄLLE/POIS ,0 0LJ L L1 90 x L L1 x

11 Essentials Lineaariset ja runkovalaisimet Essentials Lineaariset ja runkovalaisimet LUMILUX Combi LED Lineaarista valoa. Linjakas, huomaamaton ja helppo asentaa jopa 45 %* Vaihtoehdot: kiinteällä liitännällä (F), johdolla ja pistokkeella (N) sekä ketjutettavana versiona, jossa on järjestelmän omat pistokeliittimet (E) F- ja N-malleja käytetään yksittäisinä valaisimina E-mallin valaisimet voidaan ketjuttaa enintään 15 metrin (13 valaisinta) jonoksi, jos koko alue halutaan valaista tasaisesti Valaisimet voidaan asentaa kulmittain käyttämällä joustavaa liitäntäjohtoa (sisältyy E-mallin valaisinten toimitukseen) LUMILUX Combi LED -valaisimet voidaan asentaa yhtenäiseksi ketjuksi tai yksittäin, jos käytettävissä ei ole paljon tilaa. LUMILUX Combi LED valaisin yksittäin sijoitettavaksi tai jonoasennukseen äärimmäisen laaja valonjako (2x 60 ) IP20 eristysluokka II käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro LUMILUX Combi LED-N LED 3000 > PÄÄLLE/POIS 0,5 0LJ N LED 3000 > PÄÄLLE/POIS 0,9 0LJ N LUMILUX Combi LED-F LED 3000 > PÄÄLLE/POIS 0,5 0LJ F LED 3000 > PÄÄLLE/POIS 0,9 0LJ F LED 4000 > PÄÄLLE/POIS 0,4 0LJ F LED 4000 > PÄÄLLE/POIS 0,7 0LJ F LUMILUX Combi LED-E LED 3000 > PÄÄLLE/POIS 0,9 0LJ E LED 4000 > PÄÄLLE/POIS 0,7 0LJ E valaisin, sisältää kiinnitysklipsit; mallista riippuen yksittäisenä valaisimena sisältäen liitäntäkaapelin verkkovirtapistokkeella tai kytkentärimalla kiinteitä asennuksia varten tai laajennusvalaisimena liitännöillä jatkuvaa riviasennusta varten jatkuva riviasennus enimmillään 13 valaisimella riviä kohti jatkuvia riviasennuksia varten vaaditaan yksi valaisin virtapistokkeella (LUMILUX Combi LED-N) tai yksi valaisin kiinteällä kytkennällä (LUMILUX Combi LED-F) sekä vastaava määrä LUMILUX Combi LED-E -valaisimia (laajennusvalaisimia) jokaista jatkuvaa riviä kohti L L 25 l1 l W L LUMILUX Combi LED - N 18W L l1 l LUMILUX Combi LED - F 250 LUMILUX Combi LED - E 20 21

12 Essentials Lineaariset ja runkovalaisimet Essentials Lineaariset ja runkovalaisimet MINI LED BATTEN Yleiskäyttöinen, kustannustehokas LED-listavalaisin Yleiskäyttöinen LED-listavalaisin lähes kaikkiin käyttökohteisiin Pistokekytkentä: kytketään virtalähteeseen EU-hyväksytyn pistokkeen ja johdon avulla laitteen käyttöönotto käy nopeasti Sopii integroidun ohjausyksikön pienen poikkileikkauksen ansiosta ahtaisiin asennuskohteisiin Polykarbonaatista valmistettu luja, yhtenäinen kotelo Valaisimet (enintään 12 kpl) voidaan ketjuttaa ilman lisävarusteita jopa 40 %* LED MINI BATTEN -valaisinten etuna on pieni asennuskorkeus ja mahdollisuus liittää valaisimet yhtenäiseksi jonoksi. Opaalimateriaali hajottaa valon tasaisesti ja luo tilaan miellyttävän valaistuksen ja tunnelman. Valaisimet voidaan asentaa alapinnoille tai muun muassa kaappeihin, kaapistoihin, hyllystöihin ja peilien läheisyyteen MINI LED BATTEN valaisin yksittäin sijoitettavaksi tai jonoasennukseen äärimmäisen laaja valonjako IP20 eristysluokka II käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta L Tilausnro LED 3000 > PÄÄLLE/POIS 282 0,1 0FR21W LED 3000 > PÄÄLLE/POIS 582 0,2 0FR21W LED 3000 > PÄÄLLE/POIS 882 0,3 0FR21W LED 3000 > PÄÄLLE/POIS ,4 0FR21W LED 4000 > PÄÄLLE/POIS 282 0,2 0FR21W LED 4000 > PÄÄLLE/POIS 582 0,2 0FR21W LED 4000 > PÄÄLLE/POIS 882 0,3 0FR21W LED 4000 > PÄÄLLE/POIS ,4 0FR21W sisältää liitäntäkaapelin litteällä europistotulpalla (pituus 1,5 metriä) ja kiinnitysklipsit sisäänrakennettu liitäntä jatkuvaa riviasennusta varten L l L l 282 > > > >

13 Essentials Kosteussuojatut valaisimet Essentials Kosteussuojatut valaisimet POWERBRIK Pienikokoinen, luja ja funktionaalinen jopa 45 %* Suorituskykyinen LED-valaisin, valotehokkuus 90 lm/w Pitkä huoltoväli, jopa tuntia (L70/B50, 25 C:n lämpötilassa) Kestävän rakenteen ansiosta valaisin sopii vaativiin olosuhteisiin, joissa on suuri ilmankosteus ja pölyä (IP65) Saatavana kaksi kokoa Sopii erinomaisesti vaativiin käyttökohteisiin, pienikokoinen ja todella kestävä Korkea ilkivaltaluokitus (IK10) takaa luotettavan toiminnan vaativimmissakin olosuhteissa. POWERBRIK kompakti kosteussuojattu valaisin, pinta-asennus kattoon tai seinään IP65 eristysluokka II (POWERBRIK LED, POWERBRIK Slim LED) eristysluokka I (POWERBRIK 800 LED) t a= C käyttöikä: tuntia (L70/B50) 25 asteen lämpötilassa Valonlähteet Hallinta POWERBRIK IK Tilausnro LED 4000 > PÄÄLLE/POIS IK09 0,4 0LS5297L POWERBRIK Slim LED 4000 > PÄÄLLE/POIS IK05 0,3 0LS5297L10840S POWERBRIK 800 LED 3000 > PÄÄLLE/POIS IK10 1,1 0LS529L LED 4000 > PÄÄLLE/POIS IK10 1,1 0LS529L POWERBRIK LED POWERBRIK slim LED POWERBRIK

14 Essentials Kosteussuojatut valaisimet Essentials Kosteussuojatut valaisimet NEPTUNE LED Kosteussuojattu valaisin Väärinkytkentä on estetty erikoispistokkeella Varkaudenestojärjestelmä Valaisee välittömästi ilman viivettä myös kylmissä olosuhteissa Iskunkestävä (IK08) polykarbonaattikotelo Anodisoitu alumiinirunko jopa 45 %* Kosteussuojattu NEPTUNE LED -valaisin sopii käyttökohteisiin, joissa valaisimet on suojattava kosteudelta, pölyltä, roiskeilta tai muilta vastaavilta ulkoisilta tekijöiltä. Neptune LED -valaisimen tärkeimpiä ominaisuuksia ovat kestävyys, funktionaalisuus ja asennuksen helppous. Niiden ansiosta se soveltuu valolähteeksi erityisesti teollisuus- ja varastoalueille, pysäköintialueille ja käytäviin. NEPTUNE LED koristeellinen kosteussuojattu valaisin, pintakiinnitys kattoon tai seinään tai ripustusasennus IP65 eristysluokka II t a= C käyttöikä: tuntia (L70/B50) 25 asteen lämpötilassa Valonlähteet Hallinta L Tilausnro LED 4000 > PÄÄLLE/POIS 600 1,3 0LS1277L LED 4000 > PÄÄLLE/POIS ,0 0LS1277L LED 4000 > PÄÄLLE/POIS ,4 0LS1277L ripustaminen: tilaa ketju erikseen l la L L l la

15 Essentials Kosteussuojatut valaisimet Essentials Kosteussuojatut valaisimet ORCA Kosteussuojattu ratkaisu useisiin käyttökohteisiin Valoa tasaisesti hajottava lujarakenteinen (IK08) ja kosteussuojattu valaisin, joka sopii tiloihin, joissa on pölyä ja suuri ilmankosteus Yksinkertainen ja joustava ratkaisu korvaamaan perinteisiä T8-valaisimia (1x58W ja 2x36W) Valaisee suoraan ja laajasti, myös katon; opaalimateriaalista valmistettu prismaattinen kupu jopa 50 %* ORCA kosteussuojattu hajavalovalaisin, pinta-asennus kattoon tai seinälle tai ripustusasennus IP65 eristysluokka I IK08 käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta L Tilausnro LED 4000 > ,5 113 PÄÄLLE/POIS ,8 2LS62271T LED 4000 > PÄÄLLE/POIS ,2 2LS62271V l 1 l l2 L L l1 l2 l3 2LS62271T LS62271V

16 Essentials Kosteussuojatut valaisimet Essentials Kosteussuojatut valaisimet LUMILINE IP65 Kapea ja pienikokoinen valaisin suurella valoteholla Kapean ja kompaktin muotoilunsa sekä suuren valovirtansa ansiosta valaisin sopii ahtaisiin asennuskohteisiin Täysin integroitu ratkaisu, ei ulkoisia komponentteja Valaisin on rakenteeltaan erittäin kestävä, joten se sopii hyvin kosteisiin ja pölyisiin tiloihin LUMILINE IP65 on luotettava ja täysin integroitava valaistusratkaisu. Suuri suojausluokitus. Saatavana on kaksi kokoa ja kaksi valovirtavaihtoehtoa. LUMILINE IP65 äärimmäisen kompakti kosteussuojattu valaisin, pinta-asennus kattoon tai seinään IP65 eristysluokka II t a= C käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta L Tilausnro LED 4000 > PÄÄLLE/POIS ,8 0LS6297LE LED 4000 > PÄÄLLE/POIS ,5 0LS6297LG sisältää kiinnitysklipsit L l L l

17 Essentials Kohde- ja alasvalot Essentials Kohde- ja alasvalot PUNCTOLED DL Nopea vaihdos perinteisistä valaisimista LED-tekniikkaan Valotehokkuus 87 lm/w, valovirta 2000lm (PUNCTOLED DL 200) Valaisimen optisten ominaisuuksien ansiosta valo jakautuu tasaisesti, tuloksena miellyttävä valaistus ja tunnelma 1 26 W:n ja 2 26 W:n pienloistelampulliset alasvalot voi vaihtaa suoraan vastaavankokoisiin ja -tehoisiin LED-valaisimiin PUNCTOLED DL on oikea valinta, kun halutaan tasainen ja laadukas yleisvalaistus. jopa 60 %* PUNCTOLED DL alasvalo, kattoon upotettava leveä valonjako (2x 40 ) mattapintainen kupu IP20 eristysluokka I käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro PUNCTOLED DL150 LED 3000 > PÄÄLLE/POIS 0,3 0DP10B77133R LED 4000 > PÄÄLLE/POIS 0,2 0DP10B77133S PUNCTOLED DL200 LED 3000 > PÄÄLLE/POIS 0,2 0DP10B77203R LED 4000 > PÄÄLLE/POIS 0,2 0DP10B77203S H HA DA D PUNCTOLED D DA H HA...DL DL

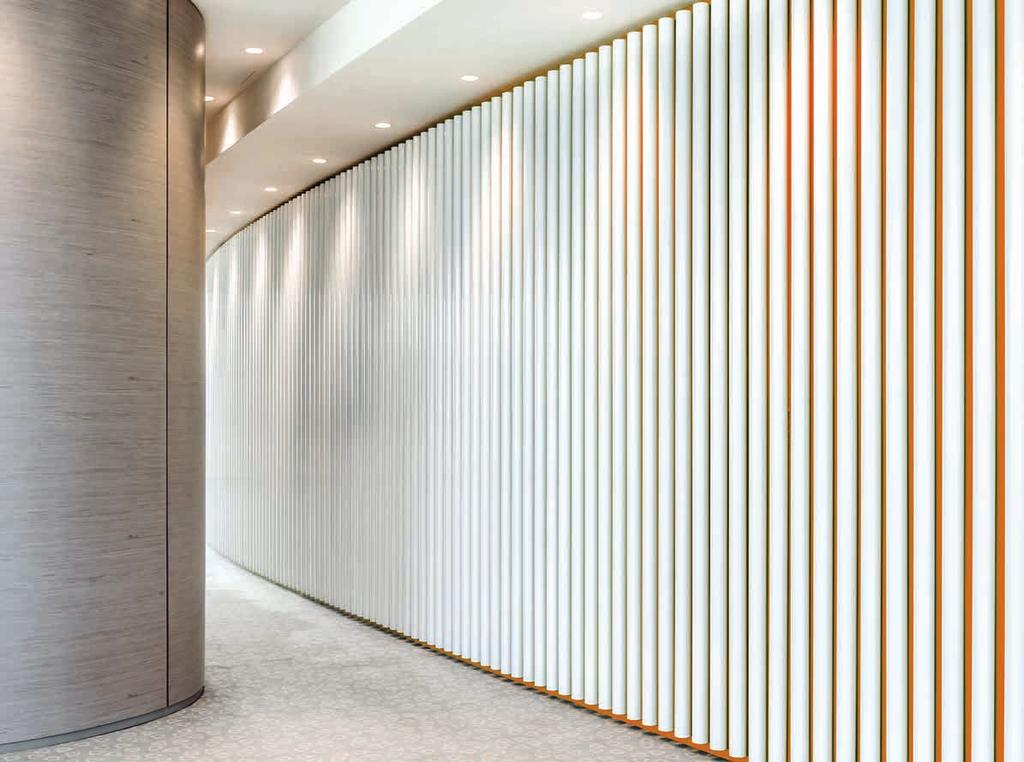

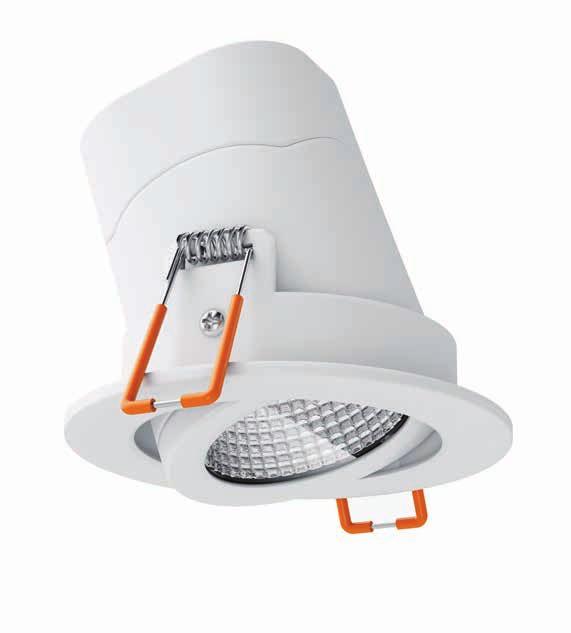

18 Essentials Kohde- ja alasvalot Essentials Kohde- ja alasvalot PUNCTOLED COB Helppokäyttöinen ja täydellinen halogeenitekniikan korvaaja Malli on suunniteltu korvaamaan verkkojännitteellä toimivat 35 W / 50 W / 75 W:n halogeenilampulliset alasvalot. Valaisin vastaa alkuperäisen valaisimen asennusaukon halkaisijaa (68 mm), valovirtaa sekä valonjakoa (36 ) Suunnattava ja himmennettävä (vaihekulmasäätimellä) Vastaa muotoilultaan ja tunnelmaltaan verkkojännitteellä toimivia halogeenialasvaloja jopa 80 %* PUNCTOLED COB on suunniteltu korvaamaan verkkojännitteellä toimivat halogeenialasvalot optimaalisesti ja helposti. PUNCTOLED COB suunnattava kohdevalaisin, upotettu kattoasennus; kallistettavissa 0 ±15 astetta kapea valonjako (2x 18 ) hyvin heijastava IP20 eristysluokka II käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro LED 3000 > ,5 67 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97023R LED 3000 > voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97033R LED 3000 > ,5 72 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97053R LED 4000 > ,5 67 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97023S LED 4000 > voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97033S LED 4000 > ,5 72 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DP10C97053S >83 73 ø68 ø

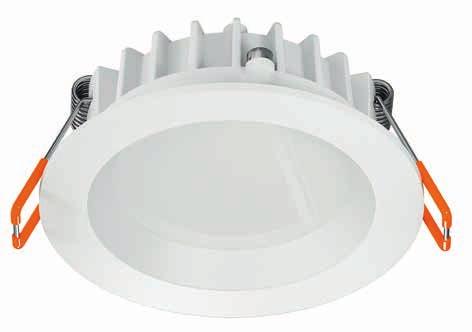

19 Essentials Kohde- ja alasvalot Essentials Kohde- ja alasvalot PUNCTOLED IP65 Erittäin luotettava alasvalo Tehokkaat LED-alasvalot IP65-suojausluokituksella Luja alumiinirunko Miellyttävän tasainen valo Korvaa perinteiset loistelamppu- ja halogeenitekniikkaan perustuvat alasvalot Laaja säteilykulma: 90 PUNCTOLED IP65 -valaisimen lämminsävyinen valo jakautuu laajasti ja tasaisesti. Korkean tiiviysluokituksen takia se soveltuu myös kosteisiin tiloihin. jopa 80 %* PUNCTOLED IP65 alasvalo, kattoon upotettava leveä valonjako (2x 45 ) mattapintainen kupu IP20 (IP65 huoneen puolelta) eristysluokka II käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro LED 3000 > ,5 60 voi himmentää vaihekulmasäätimillä (RL/RC) 68 0,5 0DP10C72V LED 3000 > voi himmentää vaihekulmasäätimillä (RL/RC) 95 0,5 0DP10C77S >100 >45 33 ø68 ø >55 40 ø95 ø

20 Essentials Kohde- ja alasvalot Essentials Kohde- ja alasvalot LEDVALUX DOWNLIGHT S, M, L, XL Alasvalot useisiin käyttökohteisiin Hyvä värintoistoindeksi (CRI > 80), joten valaisin sopii edustaviin tiloihin Sama muotoilu malliston kaikissa valaisimissa Tehokas ja huoleton valaisin halogeenivalaisimien (S/M) sekä pienloistelamppuvalaisimien (L/XL) tilalle Valaisimen kevyen ja matalan rakenteen, sekä integroidun liitäntälaitteen ansiosta se on helppo ja nopea asentaa jopa 80 %* 38 39

21 Essentials Kohde- ja alasvalot Essentials Kohde- ja alasvalot LEDVALUX DOWNLIGHT S, M, L, XL LEDVALUX kattoon upotettava alasvalo LEDVALUX L tai XL UGR 19: leveä valonjako (2x 30 ); UGR 22: leveä valonjako (2x 40 ) mattapintainen kupu IP20 (IP54 huoneen puolelta) eristysluokka II käyttöikä: jopa tuntia (L70/B50) LEDVALUX suunnattava kohdevalaisin LEDVALUX M, upotettu kattoasennus kapea valonjako (2x 18 ) prismaattinen kupu IP20 (IP54 huoneen puolelta) eristysluokka II käyttöikä: jopa tuntia (L70/B50) alasvalo S, huonekaluihin upotettava leveä valonjako (2x 40 ) IP20 eristysluokka II MM Valonlähteet Hallinta Tilausnro LEDVALUX XL, UGR 19 LED 3000 > PÄÄLLE/POIS 0,7 0DX11B77Y3R LED 3000 > DALI 0,9 0DX11BD7Y3R LED 4000 > PÄÄLLE/POIS 0,7 0DX11B77Y3S LED 4000 > DALI 0,9 0DX11BD7Y3S LEDVALUX XL, UGR 22 LED 3000 > PÄÄLLE/POIS 0,7 0DX11A7833R LED 3000 > ,5 91 DALI 0,9 0DX11AD833R LED 4000 > PÄÄLLE/POIS 1,1 0DX11A7833S LED 4000 > ,5 101 DALI 0,9 0DX11AD833S LEDVALUX L, UGR 19 LED 3000 > PÄÄLLE/POIS 0,5 0DL11B77H3R LED 3000 > DALI 0,6 0DL11BD7H3R LED 4000 > PÄÄLLE/POIS 0,5 0DL11B77H3S LED 4000 > DALI 0,6 0DL11BD7H3S LEDVALUX L, UGR 22 LED 3000 > PÄÄLLE/POIS 0,4 0DL11A78C3R LED 3000 > ,5 84 DALI 0,6 0DL11AD8C3R LED 4000 > PÄÄLLE/POIS 0,8 0DL11A78C3S LED 4000 > ,5 90 DALI 0,6 0DL11AD8C3S Valonlähteet Hallinta Tilausnro LEDVALUX M, UGR 19 LED 3000 > ,3 68 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DM11H77S3R LED 4000 > ,3 73 voi himmentää vaihekulmasäätimillä (RL/RC) 0,3 0DM11H77S3S LEDVALUX S, hopea LED 3000 > ,3 61 PÄÄLLE/POIS 0,3 0DS11B77V2R LED 4000 > ,3 61 PÄÄLLE/POIS 0,3 0DS11B77V2S LEDVALUX S, valkoinen LED 3000 > ,3 61 PÄÄLLE/POIS 0,3 0DS11B77V3R LED 4000 > ,3 61 PÄÄLLE/POIS 0,2 0DS11B77V3S Lisävarusteet LEDVALUX S Tilausnro pinta-asennettava kotelo, hopea 1 kpl 0,1 0DS pinta-asennettava kotelo, valkoinen 1 kpl 0,1 0DS > LEDVALUX M ø68 ø68 ø80 ³ 140 ³ ³ 100 ³ 100 ³ ³ ø212 ø162 ø236 ø172 LEDVALUX XL UGR <19 - LEDVALUX L UGR< ³ 100 ³ >16 13 > ø8 23 ø88 LEDVALUX S ø212 ø162 ø236 ø172 LEDVALUX XL UGR<22 - LEDVALUX L UGR<

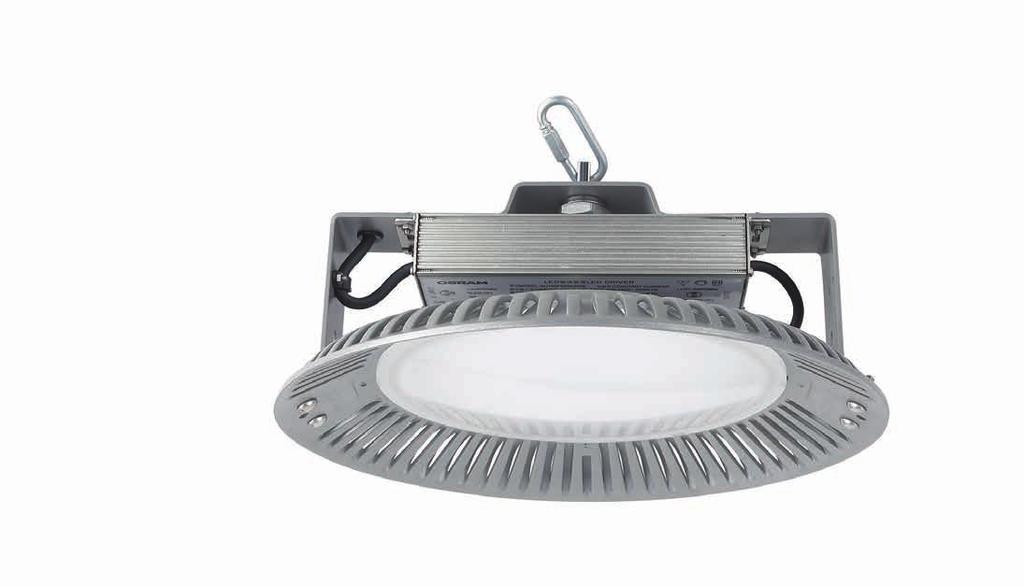

22 Essentials Syväsäteilijät Essentials Syväsäteilijät NJ200 GIGANTE Luotettava syväsäteilijä teollisuustiloihin LED-syväsäteilijä helppoon yksittäisasennukseen Valaisimella voi korvata suoraan syväsäteilijät, joissa käytetään 250 W:n ja 400 W:n elohopea- tai monimetallilamppuja Huoleton käytössä LEDien ja elektronisen liitäntälaitteen ansiosta pitkä, jopa tunnin käyttöikä Laadukas valaisin täyttää IP65- ja IK06-luokitukset jopa 48 %* NJ 200 GIGANTE -syväsäteilijän tärkeimpiä ominaisuuksia voi kuvailla seuraavasti: lujarakenteinen, luotettava, helppo käsitellä, huoleton ja moniin käyttökohteisiin sopiva. NJ200 GIGANTE yksittäinen syväsäteilyvalaisin kattopintaan asennettavaksi tai ripustettavaksi IP65 eristysluokka I t a= C käyttöikä: tuntia (L70/B50) 25 asteen lämpötilassa D LED 4000 > PÄÄLLE/POIS 350 3,5 5NJ22271B0H LED 4000 > PÄÄLLE/POIS 450 4,5 5NJ22271B0M sisältää liitäntäkaapelin (pituus 600mm) paljailla johtopäillä sisältää V2A:n ripustuslaitteen asennustarvikkeet; kiinnitys paikan päällä pohjakoskettimeen ilman erillisiä valaisinkohtaisia asennustarvikkeita; muut asennustavat: tilaa asennustarvike erikseen Valonlähteet Hallinta Tilausnro Sähkö- numero Lisävarusteet Tilausnro asennuskiinnike, 350mm 1 kpl 0,9 5NJ asennuskiinnike, 450mm 1 kpl 1,2 5NJ D H 600 D H

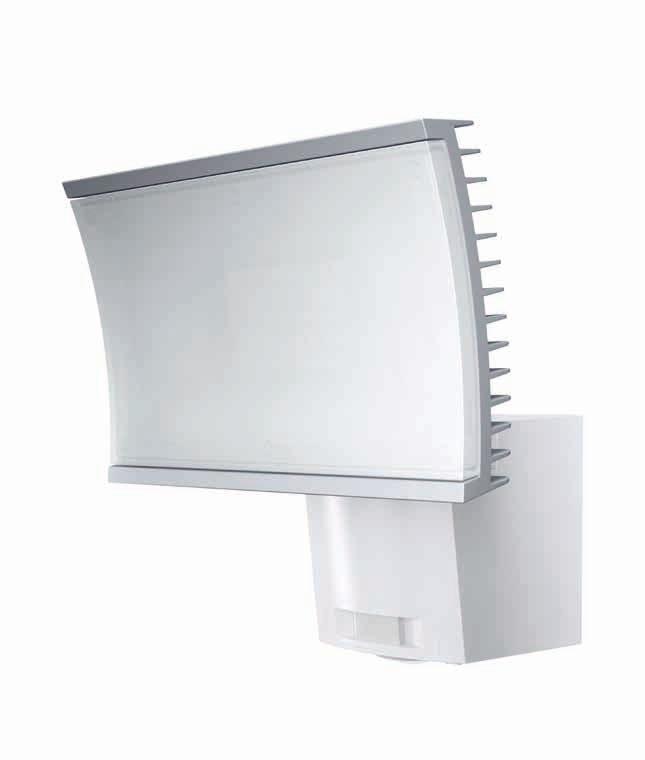

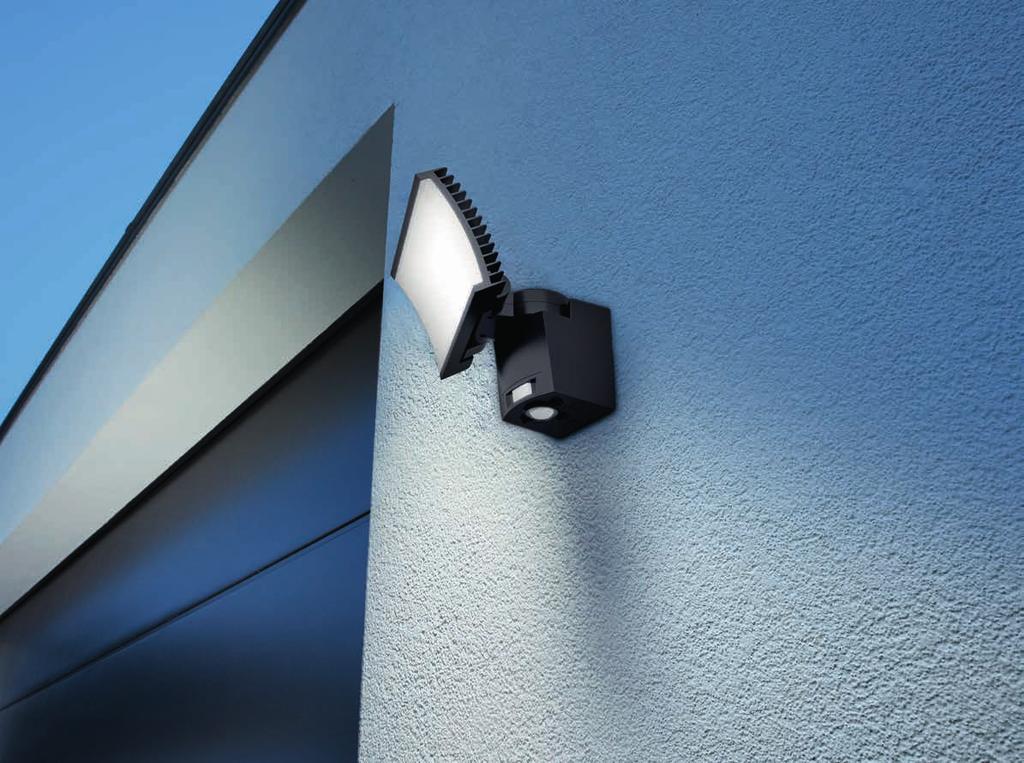

23 Essentials Ulkovalaisimet Essentials Ulkovalaisimet NOXLITE LED HP FLOODLIGHT II Valoa silloin, kun sitä tarvitaan Tarkka valaistus suunnattavan valaisinpään ansiosta Havaitsee liikkeen kahdella PIR-anturilla Helppo asentaa pikaliitännän ansiosta jopa 50 %* NOXLITE LED HP (high-power) FLOODLIGHT II -valaisin kestää UV-säteilyä ja täyttää IP44-luokituksen. Valaisin on saatavana kahdella eri värillä ja tehovaihtoehdolla. NOXLITE LED HP FLOODLIGHT II pinta-asennettava kohdevalaisin multisensorilla IP44 eristysluokka I käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta L Tilausnro antrasiitti LED 3000 > PÄÄLLE/POIS 189 1,5 0NA74121EA LED 3000 > PÄÄLLE/POIS 211 2,0 0NA74121JA valkoinen LED 3000 > PÄÄLLE/POIS 189 1,5 0NA74121ES LED 3000 > PÄÄLLE/POIS 211 2,0 0NA74121JS T L1 H H L L L1 H H1 T

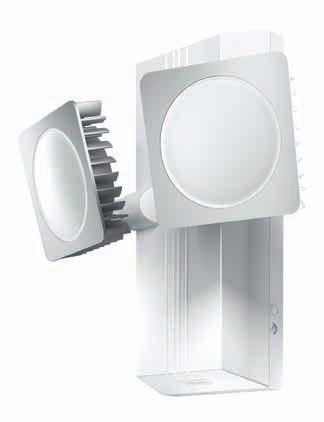

24 Essentials Ulkovalaisimet Essentials Ulkovalaisimet NOXLITE SMART Älykästä valoa ryhmissä Useiden valaisinten ryhmittely langattomasti Huomaamaton liike- ja hämärätunnistin Lujarakenteinen, UV-suojattu kotelo suojaa pölyltä ja vesisuihkuilta (IP55) Helppo kiinnitys pikaliitännän ansiosta NOXLITE SMART uudistaa ulkovalaistuksen täysin. NOXLITE SMART Spot Single/Double -valaisimet ovat innovatiivinen ja tehokas ratkaisu. Voit muodostaa erilaisia valaisinryhmiä langattomasti helposti, yksilöllisesti ja ilman lisäohjelmistoja. NOXLITE SMART NOXLITE SMART SPOT pinta-asennettava kohdevalaisin multisensorilla; yksi tai kaksi valaisinpäätä NOXLITE SMART UPDOWN pinta-asennettava kohdevalaisin; valonjako ylä- ja alapuolelle NOXLITE SMART CYLINDER pinta-asennettava kohdevalaisin; valonjako ylä- tai alapuolelle yhdistettävissä ryhmiin langattomasti IP55 eristysluokka II t a= C käyttöikä: tuntia (L80/B50) Valonlähteet Hallinta Tilausnro NOXLITE SMART SPOT LED 3000 > 80 1x PÄÄLLE/POIS 0,6 0XA74410GS LED 3000 > 80 2x PÄÄLLE/POIS 0,9 0XA74410JS NOXLITE SMART UPDOWN LED 3000 > 80 2x PÄÄLLE/POIS 0,7 0XA745IS NOXLITE SMART CYLINDER LED 3000 > 80 1x PÄÄLLE/POIS 0,6 0NA7441VI NOXLITE SMART SPOT NOXLITE SMART UPDOWN NOXLITE SMART CYLINDER

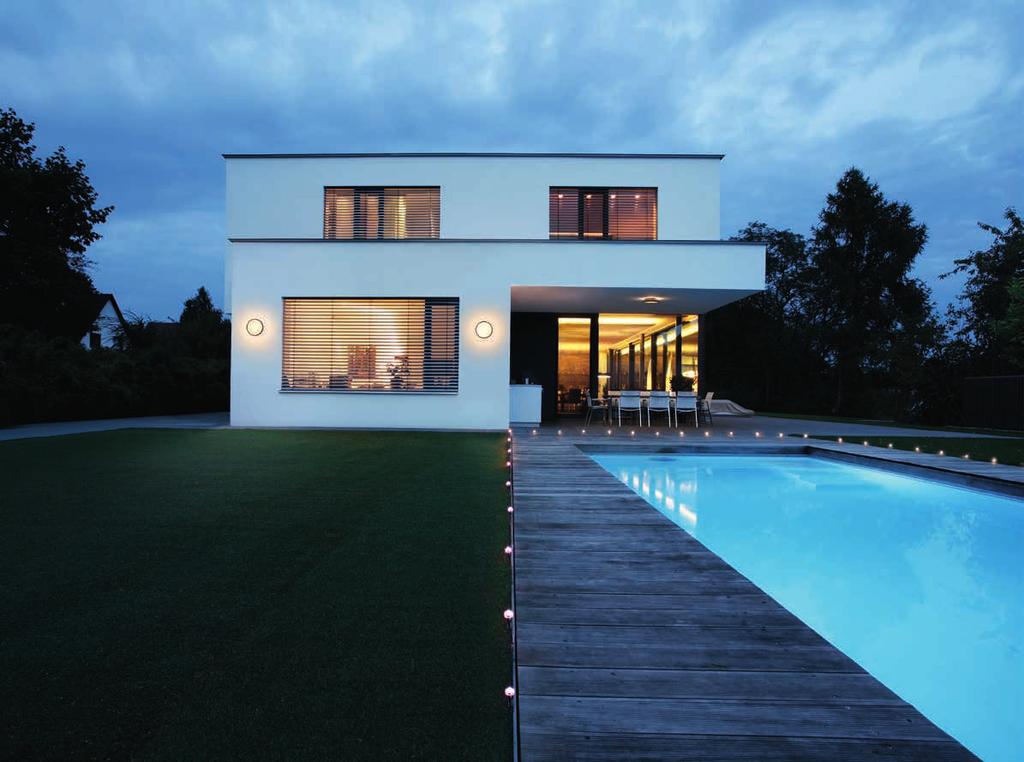

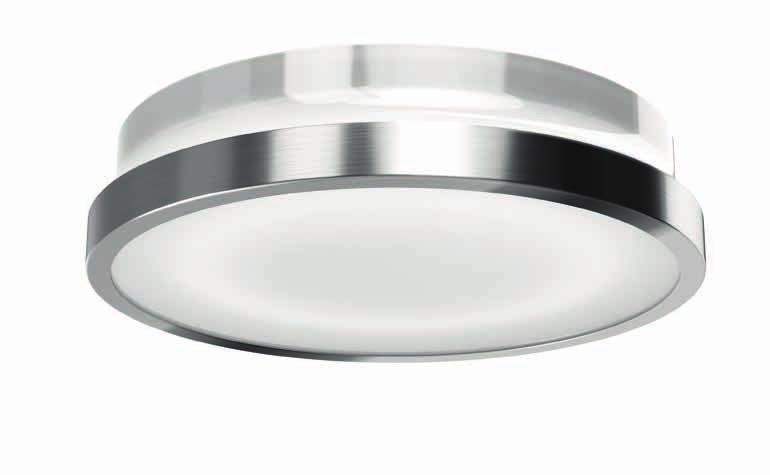

25 Essentials Ulkovalaisimet Essentials Ulkovalaisimet NOXLITE LED CIRCULAR Täydellisesti muotoiltua valoa Laadukasta valoa suoralla ja epäsuoralla valaistuksella Miellyttävä: lämmin valkoinen, tasainen ja lähes häikäisemätön valo Vähäeleisen tyylikäs muotoilu sekä yöllä että päivällä Ajattoman tyylikäs. Ja silti alan uusinta tekniikkaa. NOXLITE CIRCULAR on erinomainen ratkaisu, joka sopii asennettavaksi sekä seinälle että kattoon. Huomaamattoman liiketunnistimen ansiosta valaisin valaisee vain tarvittaessa. NOXLITE LED CIRCULAR pinta-asennettava valaisin sisäänrakennettu sensori tai ei sensoria opaalikansi himmeällä metallirenkaalla hajautettua ja koristeellista kattovalaisua IP44 eristysluokka I t a= C käyttöikä: tuntia (L70/B50) Valonlähteet Hallinta Tilausnro LED 3000 > PÄÄLLE/POIS 1,4 0NA74710GS varusteena multisensori, liiketunnistus LED 3000 > ,5 43 PÄÄLLE/POIS 1,4 0NA74710GS ø 238 ø 187 ø

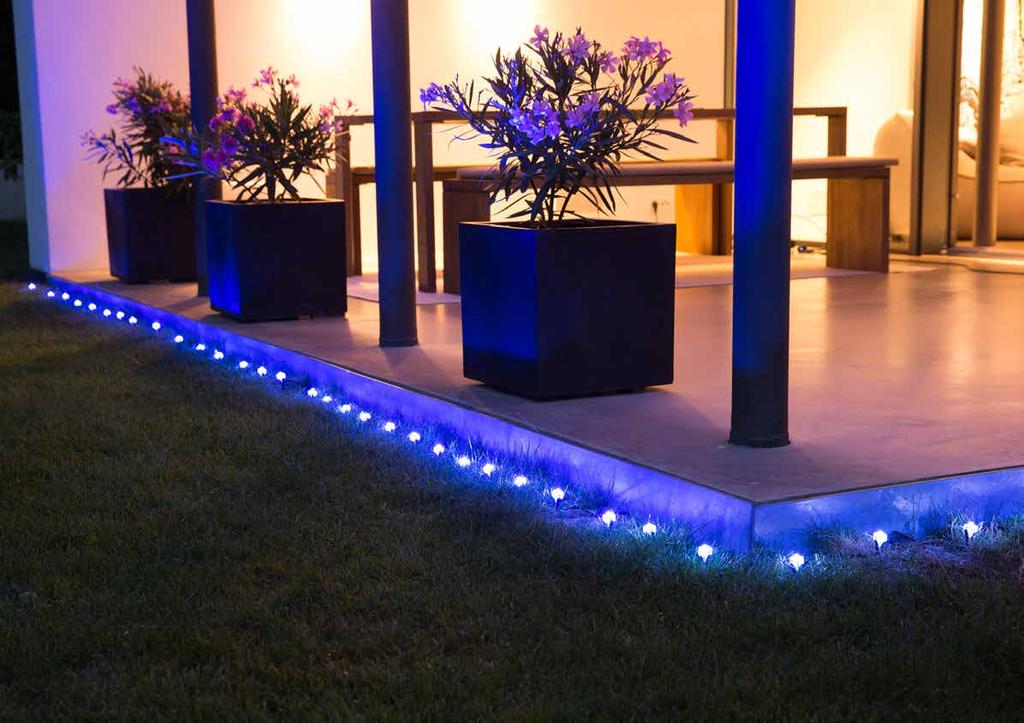

26 Essentials Ulkovalaisimet Essentials Ulkovalaisimet LIGHTIFY Garden Spot Älykäs ja ohjattava ja erinomaisesti muotoiltu Älykäs ja energiatehokas valaisin puutarhan valaisemiseen Sopii useisiin käyttökohteisiin Valaistus säädettävissä langattomasti LIGHTIFY -sovelluksen avulla Yksilölliset asetukset ja ryhmittely muiden LIGHTIFY -tuotteiden kanssa Toimii myös etäohjauksella LIGHTIFY Garden Spot Mini on helppokäyttöinen valaistusratkaisu puutarhan ja terassin reuna-alueiden valaisemiseen. Näyttävä efekti, pieni energiankulutus ja integroitu älykäs ohjaus. Monipuoliset käyttömahdollisuudet puutarhassa, terassilla ja parvekkeella. LIGHTIFY Garden Spot älykästä ja koristeellista puutarhavalaistusta ohjattavissa LIGHTIFY Pron avulla IP66 (ohjauslaite: IP44) eristysluokka II käyttöikä: tuntia tilaa LIGHTIFY Pro Gateway erikseen lataa LIGHTIFY Pro -sovellus App Storesta Valonlähteet Hallinta Tilausnro 9x LED 2700 > LIGHTIFY Pro 0,4 0YAA x LED RGB 25 6 LIGHTIFY Pro 0,5 0YAA Lisävarusteet Tilausnro ADD ON, 3x LED, 2700K, CRI > 80, 1,5W, LIGHTIFY Pro 1 kpl 0,1 0NA748WB025V ADD ON, 3x LED RGB, 1,5W, LIGHTIFY Pro 1 kpl 0,1 0NA748WB027V Gateway, LIGHTIFY 1 kpl 0,3 5LZ painikeliitäntä 1 kpl 0,1 5LZ ADD ON

27 Tilausnumero 802P029FI LS Marketing Tekniset muutokset ovat mahdollisia. OSRAM Oy Osa Business Park Kehämylly Vantaankoskentie VANTAA Puhelin Faksi
