1 Lighting Kehittyneitä mutta yksinkertaisia energiaa säästäviä valaistusratkaisuja Philips Dynalite on kehittänyt gateway-laitteita, joiden avulla eri valmistajien järjestelmät ja niiden yhteysprotokollat ja toiminnot voidaan synkronoida yhdeksi kokonaisjärjestelmäksi.käyttämällä oikeaa gatewayta voidaan eri järjestelmät yhdistää toisiinsa, tarjoten käyttäjille pääsyn automatisoituun kohteeseen yhdestä käyttöliittymästä. Hyödyt Reduces repetitive end-user interaction Allows access to fully automated site from one interface Ominaisuudet Antaa mahdollisuudet eri järjestelmien integroimiseen yhdeksi isoksi kokonaisuudeksi. Käyttökohteet Käyttökohde riippuu valaistusjärjestelmästä

2 Versions EnvisionGateway on monitoiminen Ethernet-väylä Philips - valaistuksenohjausjärjestelmään. Se on yhteensopiva Philips Dybalite ja Envision POE (Power over Ethernet) - järjestelmän kanssa. DIR-TX8 tarjoaa kustannustehokkaan integroinnin ja ohjauksen kaikentyyppisille infrapunaohjattavilla laitteille, kuten AV-laitteille. DIR-TX8:n yleiset infrapunakoodit ohjelmoidaan käyttäjäystävällisellä PC-ohjelmistolla ja sen mukana toimitettavalla koodikirjastolla. DIR-TX8 sisältää myös integroidun infrapunavastaanottimen, jonka avulla muut infrapunakoodit on mahdollista opettaa sille. Infrapunakoodeja voidaan yhdistää makroiksi, jotka toistetaan yhdellä DyNet-komennolla. Laite sisältää ohjelmoitavan logiikan ja se tukee myös kaikkia Philips Dynaliten komentojonoja. Philips Dynalite DMNG232 on suunniteltu mahdollistamaan kustannustehokas sarjaporttiintegrointi Philips Dynalite - ohjausjärjestelmän ja kolmannen osapuolen järjestelmien välille esimerkiksi AV-järjestelmiin, valopöytiin, dataprojektoreihin, ilmanvaihtolaitteisiin, BMSjärjestelmiin ja turvajärjestelmiin. Liittymä sisältää myös ohjelmoitavan logiikan, joka pystyy käsittelemään monimutkaista ehto- ja järjestyslogiikkaa sekä aritmeettisia funktioita. Järjestelmäintegraattoireille on käytettävissä tietomuotokirjasto. Vaihtoehtoisesti tietomuoto voidaan luoda piirin logiikalla, jotta laite voi asettaa, lähettää ja vastaanottaa käyttäjän määrittämiä datajonoja. Makrotoiminnot yksinkertaistavat usean laitteen ohjausta. DMNG232 on rakennettu pieneen itsenäiseen koteloon, joka on helppo sijoittaa telineeseen asennettujen laitteiden taakse. Laite saa virran DyNetverkosta eikä vaadi verkkojännitettä. DDFCUC024 on puhallinkonvektorin ohjain, joka on suunniteltu kytkettäväksi suoraan ilmastointijärjestelmissä yleisesti käytettäviin komponentteihin. Triaclähdöillä ohjataan lämmitys- ja jäähdytysnesteen venttiilejä ja tuulettimen moottoreiden relelähtöjä. Sähkölämmittimiä varten on saatavilla suurikapasiteettinen relelähtö. Tulo on resistiiviselle lämpötilatunnistimelle ja laitteelle, joka voi käyttää Philips Dynalite DTS900:n tai muun vastaavan verkotetun lämpötilatunnistimen tietoja. Ohjelmoitavat ulkoiset tulot on tarkoitettu oheislaitteille, kuten savuilmaisimille, liiketunnistimille, ikkunatunnistimille ja ilmavirren ilmaisimille. Laite voidaan verkottaa muiden laitteiden kanssa piirilevyllä olevan RS485 DyNet -portin kautta. Verkotettavia laitteita ovat esimerkiksi Philips Dynalite Revolution DRP - seinäasemat ja DTP160- kosketusnäytöt. 2

3 Versions DDMIDC8 on suunniteltu Philips Dynalite -ohjausjärjestelmän kustannustehokkaaseen tulointegrointiin kolmannen osapuolen järjestelmistä, kuten turvajärjestelmistä, ilmanvaihtolaitteista ja BMSjärjestelmistä. Liittymä sisältää myös ohjelmoitavan logiikan, joka pystyy käsittelemään monimutkaista ehto- ja järjestyslogiikkaa sekä aritmeettisia funktioita. Laitteessa on kahdeksan digitaalista tuloa, joista jokainen voidaan määrittää erikseen kontaktituloksi tai 0 24 V AC/DC - tuloksi. Jokaisessa tulossa on LEDilmaisin, joka näyttää tilan visuaalisesti. Lisäksi kaikki tulot on eristetty optisesti, jotta saavutetaan korkea häiriönsieto ja suojaeristys. Digitaalisten tulojen lisäksi laitteessa on neljä 0 5 V:n / 0 10 V:n (valitaan ohjelmistolla) analogista tuloa. DDMIDC8 on 6 yksikön levyisessä kytkentätauluun asennettavassa DINkotelossa. Lisäksi siinä on sisäiset kiinnityspisteet, joiden avulla se voidaan kiinnittää pintaan ilman DINkiskoa. Laite saa virran DyNetverkosta eikä vaadi erillistä verkkovirtaa. Philips Dynalite DDNG485 on DyNet RS485-verkkoihin suunniteltu joustava verkkoliikenteen välityspalvelin. Kahden optoeristetyn RS485-portin ansiosta DDNG485:llä voi toteuttaa "trunk and spur" -topologian laajoissa projekteissa, koska laitteen nopea runkoverkko on optoliitetty useaan hitaampaan porttiin. Lisäksi se varmistaa eristyksen yksittäisten porttien sähkövioista. Laite on myös suunniteltu kustannustehokkaaseen integrointiin Philips Dynalite - ohjausjärjestelmän ja kolmannen osapuolen laitteiden välille. Piirilevyllä oleva ohjelmoitava logiikka voi asettaa ja lähettää käyttäjän määrittämiä datajonoja. DDNG485 sisältää DMXtilan, joka voi lähettää tai vastaanottaa Philips Dynalite DDNI485 on suunniteltu DyNet RS485-verkkojen kustannustehokkaaseen optiseen eristykseen. Kahden optoeristetyn RS485-portin ansiosta DDNI485:llä voi toteuttaa "trunk and spur" - topologian, jossa kukin portti on sähköisesti eristetty muista. Näin verkon yhdessä osassa ilmenevä virhe eristetään. Laite on passiivinen eikä edellytä ohjelmointia. 3

4 Versions jopa 64:ää DMX512-kanavaa, joissa on automaattinen DyNet-muunnos ja tehtävien liipaisu. Tällä tavalla valaistuksen käyttäjä voi esimerkiksi auditoriossa tilapäisesti ohjata rakennuksen valaistusta DMXvalaistuskonsolista. DDNI-LON mahdollistaa yhden pisteen LON-liittymän Philips Dynalite -ohjausjärjestelmään. DDNI-LON perustuu Echelon Corporationin Neuron piiriin, joka tukee 63:a SNVT:tä ja 30 alueen 100:aa aluekohtaista esiasetusta. Useita DDNI-LON-laitteita voidaan ketjuttaa yhteen luomaan laajempia tai monimutkaisempia DyNet-verkkoja. Laite on määritetty toimimaan LONverkossa Echelon Corporationin LonMakerin kanssa. Philips Dynalite DNG485 on RS485- verkkoihin suunniteltu joustava verkkoliikenteen silta. Kahden optoeristetyn RS485-portin ansiosta DNG485:llä voi toteuttaa "trunk and spur" -topologian laajoissa projekteissa, jossa silta tarjoaa nopean runkoverkon, joka on optoliitetty useaan hitaampaan porttiin. Lisäksi se varmistaa eristyksen yksittäisten porttien sähkövioista ja laajentaa verkon suojausta ja vikasietoisuutta määrittämällä pakettien suodatussäännöt kaikkiin suuntiin. DNG485 pystyy reitittämään DyNetverkon kolmannen osapuolen järjestelmiin, kuten AV- ja rakennusautomaatiojärjestelmiin, tarjoten integroidun lähestymistavan kokonaisvaltaiseen rakennuksen ohjaukseen ja energianhallintaan. DDNG485 sisältää DMX-tilan, joka voi lähettää tai vastaanottaa jopa 64:ää DMX512-kanavaa, joissa on automaattinen DyNet-muunnos ja tehtävien liipaisu. 4

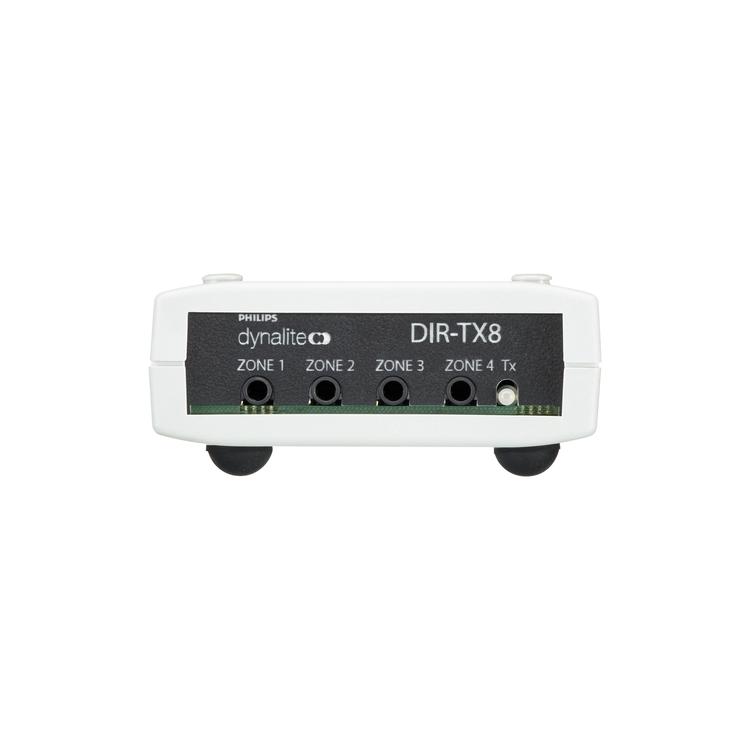

5 Mittapiirros Tuotetiedot Front of the EnvisionGateway 10/100 BaseT Gateway RS-485 DyNet serial port and AUX programmable dry contact input on the DIR-TX8 IR Transmit Outputs on the DIR-TX8 RS232 Port on the DMNG232 RS232 Network Gateway 5

6 Tuotetiedot RS-485 Port and RJ12 socket on the DDFCUC024_new_Front DMNG232 RS232 Network Gateway DDMIDC8_new_Front Front of the DDNG485 Network Gateway DDNI485_new_Front Front of the DDNI-LON LON Gateway Front of the DNG485 RS-485 / DMX512 Gateway 6

7 2016 Philips Lighting Holding B.V. Kaikki oikeudet pidätetään. Oikeudet spesifikaatioiden muutoksiin pidätetään. Tuotemerkit ovat Philips Lighting Holding B.V. tai heidän omistajiensa omaisuutta , Elokuu 12 -
