1 Refrigeration and Air Conditioning Controls Vihjeitä asentajille Vian etsintä kylmälaitoksissa Mittalaitteet R E F R I G E R A T I O N A N D A I R C O N D I T I O N I N G

2 Sisällys Sivu Mittalaitteiden luokitus... 2 Säätö ja kalibrointi... 5 Mittalaitteet Vian etsinnässä käytettäviä mittalaitteita: Kylmälaitosten vian etsinnässä tavallisimmin käytetyt mittalaitteet: 1. Painemittari 2. Lämpömittari 3. Kosteusmittari 4. Vuodonilmaisin 5. Tyhjömittari 6. Pihtiampeerimittari 7. Megaohmimittari (Megger) 8. Jännitteenkoestin 90 Ae0_0045 Mittalaitteiden luokitus: Kylmälaitosten vian etsinnässä ja huollossa käytettävien mittalaitteiden on täytettävä määrätyt mittauksen luotettavuutta koskevat vaatimukset. Jotkut näistä vaatimuksista voidaan ilmaista alla mainituilla käsitteillä: a. Epätarkkuus b. Erottelutarkkuus c. Toistotarkkuus d. Pitkäaikainen stabiliteetti e. Lämpötilastabiliteetti Tärkeimmät vaatimukset ovat kohdat a, b ja e. Ae0_0046 CLASS N 1 2 RZ0ZQ220 Danfoss A/S (RC-CM / MWA),

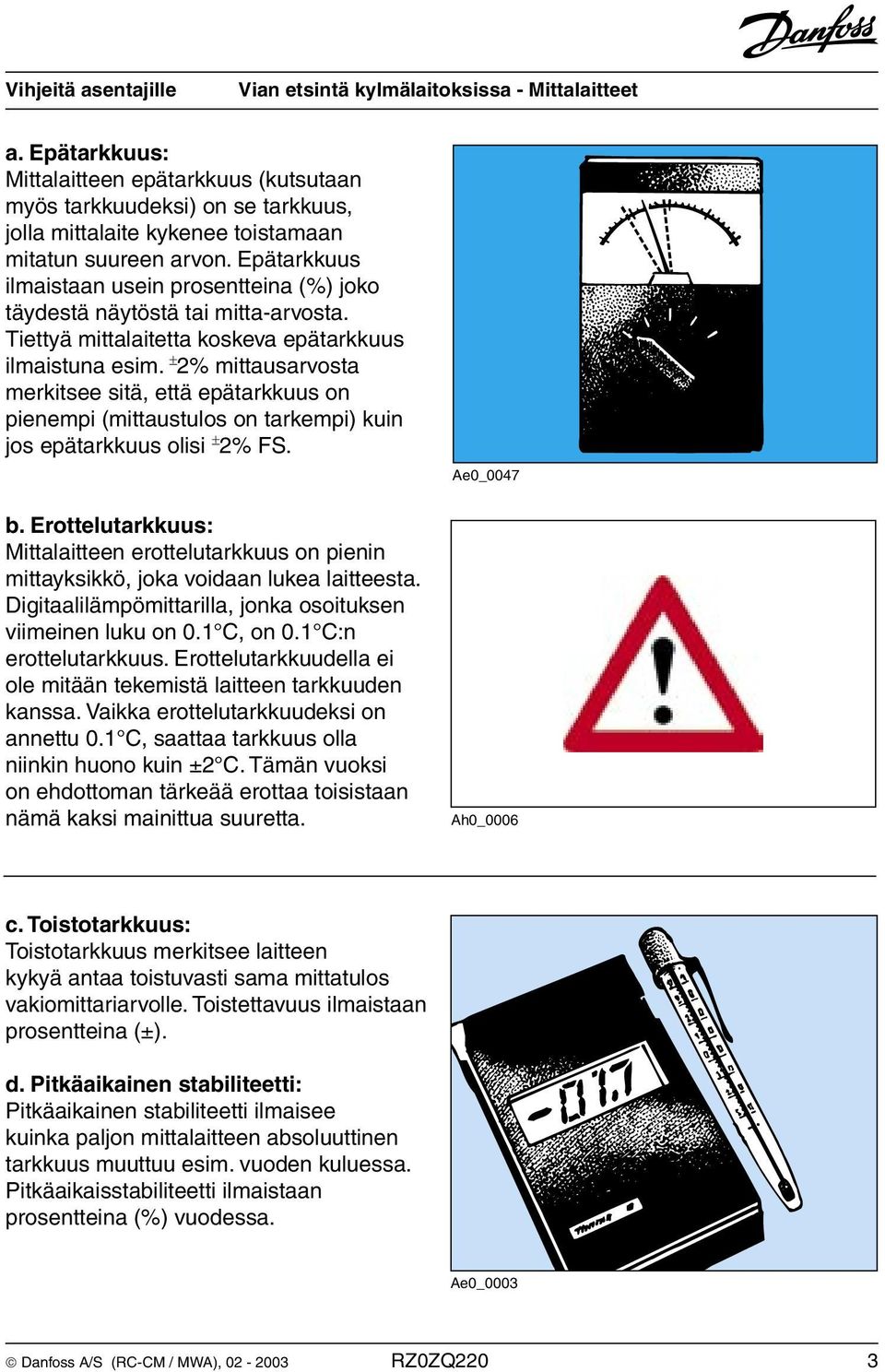

3 a. Epätarkkuus: Mittalaitteen epätarkkuus (kutsutaan myös tarkkuudeksi) on se tarkkuus, jolla mittalaite kykenee toistamaan mitatun suureen arvon. Epätarkkuus ilmaistaan usein prosentteina (%) joko täydestä näytöstä tai mitta-arvosta. Tiettyä mittalaitetta koskeva epätarkkuus ilmaistuna esim. ± 2% mittausarvosta merkitsee sitä, että epätarkkuus on pienempi (mittaustulos on tarkempi) kuin jos epätarkkuus olisi ± 2% FS. b. Erottelutarkkuus: Mittalaitteen erottelutarkkuus on pienin mittayksikkö, joka voidaan lukea laitteesta. Digitaalilämpömittarilla, jonka osoituksen viimeinen luku on 0.1 C, on 0.1 C:n erottelutarkkuus. Erottelutarkkuudella ei ole mitään tekemistä laitteen tarkkuuden kanssa. Vaikka erottelutarkkuudeksi on annettu 0.1 C, saattaa tarkkuus olla niinkin huono kuin ±2 C. Tämän vuoksi on ehdottoman tärkeää erottaa toisistaan nämä kaksi mainittua suuretta. Ae0_0047 Ah0_0006 c. Toistotarkkuus: Toistotarkkuus merkitsee laitteen kykyä antaa toistuvasti sama mittatulos vakiomittariarvolle. Toistettavuus ilmaistaan prosentteina (±). d. Pitkäaikainen stabiliteetti: Pitkäaikainen stabiliteetti ilmaisee kuinka paljon mittalaitteen absoluuttinen tarkkuus muuttuu esim. vuoden kuluessa. Pitkäaikaisstabiliteetti ilmaistaan prosentteina (%) vuodessa. Ae0_0003 Danfoss A/S (RC-CM / MWA), RZ0ZQ220 3

4 e. Lämpötilastabiliteetti: Laitteen lämpötilastabiliteetti ilmaisee kuinka paljon laitteen absoluuttinen tarkkuus muuttuu yhden Celsiusasteen ( C) lämpötilamuutosta kohti. Lämpötilamuutos tarkoittaa muutosta siinä lämpötilassa, jolle itse laite altistetaan. Lämpötilastabiliteetti ilmaistaan prosentteina (%) per Celsiusaste ( C). Laitteen lämpötilastabiliteetin tunteminen on tärkeää kun laite viedään sisään jäähdytys- tai pakkashuoneisiin. Ae0_0004 Elektroniset mittalaitteet: Elektroniset laitteet saattavat olla herkkiä kosteudelle. Jotkut saattavat vaurioitua niihin kondensoituvan veden vaikutuksesta, jos laitteita käytetään välittömästi sen jälkeen kun ne on siirretty kylmästä lämpimään tilaan. Tällaisia laitteita ei tule ottaa käyttöön ennen kuin koko laite on lämmennyt ympäröivään lämpötilaan. Kylmästä huoltoajoneuvosta lämpimämpään ympäristöön siirrettyjä elektronisia laitteita ei saa koskaan käyttää välittömästi siirron jälkeen. Ae0_0005 Tarkistukset ja säädöt: Tavallisten mittalaitteiden osoituksissa ja mahdollisesti myös yhdessä tai useammassa edellä mainituista ominaisuuksista ilmenee ajan mittaan muutoksia. Melkein kaikki mittalaitteet on hyvä tarkistaa sopivin väliajoin ja tarvittaessa säätää uudelleen. Ae0_ RZ0ZQ220 Danfoss A/S (RC-CM / MWA),

5 Mittalaitteiden varsinainen tarkistus ja säätö voidaan suorituttaa valtuutetuissa tutkimuslaitoksissa, kuten esim. valtion teknillisessä tutkimuskeskuksessa (VTT). Mittalaitteille voidaan vian ilmentyessä tai vian ehkäisemiseksi suorittaa helppoja tarkistuksia, mutta ne eivät korvaa yllämainittuja säännöllisiä tarkistuksia. Säätö ja kalibrointi Painemittarit: Painemittarit joita käytetään vian etsinnässä ja huollossa, ovat yleensä Bourdon-painekaari rakennetta. Laitoksissa käytettävät painemittarit ovat tavallisesti myös Bourdon-tyyppiä. Paine mitataan käytännössä aina ylipaineena. Paineasteikon nollapiste on sama kuin barometrin normaali lukema. Painemittarien normaali paineasteikko on 1 baarista (-100 kpa) yli nollan + maksimiosoitukseen. Absoluuttisella paineasteikolla varustettujen painemittarien osoitus on noin 1 baari ilmakehänpaineessa. Ae0_0007 Ae0_0008 Huoltopainemittarit: Huoltopainemittareissa on yleensä yksi tai useampi lämpötila-asteikko tavallisimmin käytössä olevien kylmäaineiden kyllästymislämpötiloille. Painemittareissa tulee olla helposti käsiksi päästävä säätöruuvi nollapisteen asettelemiseksi, sillä bourdonputki asettuu jos se altistuu pitemmän aikaa korkealle paineelle. Painemittarit on tarkistettava säännöllisin väliajoin tarkan laitteen avulla. Päivittäin on varmistettava, että painemittarin osoitus on 0 baaria ilmakehäpaineessa. Ae0_0009 Danfoss A/S (RC-CM / MWA), RZ0ZQ220 5

6 Tyhjömittarit: Tyhjömittareita käytetään kylmätekniikassa mittaamaan kylmälaitoksen putkiston painetta tyhjöimun aikana ja sen jälkeen. Tyhjömittarit osoittavat aina absoluuttista painetta (nollapiste vastaa absoluuttista tyhjöä). Tyhjömittareita ei yleensä saa altistaa mainittavalle ylipaineelle. Niihin kannattaa asennettaessa liittää varmuusventtiili, joka on aseteltu tyhjömittarille sallitulle maksimipaineelle. Lämpömittarit: Huoltotöissä käytetään useimmiten elektronisia lämpömittareita, joissa on digitaalinen näyttö. Erilaisia tuntoelimiä ovat esim. pinta-anturit, huoneanturit ja pistoanturit. Lämpömittarin epätarkkuus ei saa olla suurempi kuin ± 0,1 C, ja erottelutarkkuuden tulee olla 0,1 C. Termostaattisten paisuntaventtiilien asetteluun on suositeltavaa käyttää osoittimella varustettua lämpömittaria, jossa on höyrytäytöksinen anturi ja kapillaariputki. Tämän tyyppisen lämpömittarin avulla on yleensä helpompaa seurata lämpötilan huojuntaa. Ae0_0010 Ae0_0011 Lämpömittarien toiminta on suhteellisen helppo tarkistaa 0 C:n lämpötilassa työntämällä anturi mm:n syvyyteen termospulloon, jossa on jäämurskan (valmistettu tislatusta vedestä) ja tislatun veden sekoitus. Termospullo on täytettävä jäämurskalla kokonaan. Jos anturi kestää kiehuvaa vettä, sitä pidetään kiehuvan veden pinnalla kannellisessa astiassa. Näin saadaan kohtuullinen tarkistusvarmuus 0 C:ssa ja 100 C:ssa. Varsinainen säätö voidaan suorittaa ainoastaan hyväksytyssä tarkistuslaitoksessa. Ae0_ RZ0ZQ220 Danfoss A/S (RC-CM / MWA),

7 Hiuskosteusmittari Ilmankosteuden mittaamiseen kylmähuoneissa ja ilmastoiduissa tiloissa tai kanavissa on saatavana erityyppisiä kosteusmittareita: - Hiuskosteusmittari eli hygrometri - Psykometri - Erilaiset elektroniset kosteusmittarit Hiushygrometri on säädettävä joka kerta käyttöön otettaessa riittävän tarkan mittaustuloksen varmistamiseksi. Psykometri (märkä ja kuiva lämpömittari) ei vaadi säätöä, jos siinä olevat lämpömittarit ovat korkealaatuisia. Ae0_0014 Matalassa lämpötilassa ja ilmankosteuden ollessa suuri, on märän ja kuivan lämpömittarin välinen lämpötilaero pieni. Psykometrin epätarkkuus on sen vuoksi suuri näissä olosuhteissa. Tällöin olisi parempi käyttää säädettyä hiushygrometria tai jotakin elektronista kosteusmittaria. Ae0_0015 Hiuskosteusmittari voidaan säätää kietomalla mittari puhtaaseen kosteaan liinaan ja asettamalla käärö ilmatiiviiseen astiaan, jonka pohjalla on vettä (kosteusmittari ja sen anturi on suojattava vedeltä). Tämän jälkeen astia siirretään mitattavaan lämpötilaan vähintään kahdeksi tunniksi. Kosteusmittarin osoituksen on nyt oltava 100%. Muussa tapauksessa mittari on aseteltava säätöruuvin avulla. Ae0_0049 Danfoss A/S (RC-CM / MWA), RZ0ZQ220 7
