1 bott vario Ajoneuvokalusteet Volkswagen autoosi Henkilöauto Amarok Caddy Transporter Crafter

2 Kaksi merkkiä Yksi järjestelmä

3 bott vario Kuin luotu Volkswagen autoosi bott toteuttaa kalusteiden kokoonpanon toimialakohtaisesti toiveidesi mukaisesti. Olet hankkinut Volkswagenin. Tällä valinnalla olet saanut myös täydellisen perustan bott vario ajoneuvokalusteiden asennukselle. bott varion rakenneosat ovat sekä mitoiltaan että kiinnityspisteiltään tarkkaan sovitettu Volkswagenin varustukseen. Tämä mahdollistaa tavaratilojen parhaan mahdollisen käytön sekä luotettavan asennuksen ja jälkiä jättämättömän purkamisen. Se pätee sekä valmiiksi koottuihin moduuleihin että yksilöllisiin kalusteisiin, jotka bott suunnittelee tarkkaan tarpeidesi mukaisesti. Näin Volkswagenin ja bott vario ajoneuvokalusteiden yhdistelmästä tulee täydellisesti yhteensopiva järjestelmä. bott vario Ajoneuvokalusteet Yhtä yksilöllinen kuin toimialasi 3

4 Testattua turvallisuutta bott-insinöörit testaavat törmäystesteillä säännöllisin väliajoin bott vario ajoneuvokalusteiden turvallisuuden ajoneuvossa matkustaville. Riippumattomat asiantuntijat testaavat täyteen kuormatun ajoneuvon siten, että rakenneosiin kohdistuvat samat kuormitukset kuin tieliikenteessä sattuvissa onnettomuuksissa. Törmäystesteissä simuloidaan ajoneuvon törmäys esteeseen 50 km/h nopeudella ECE R44 ohjeiden mukaisesti. Testaajat paneutuvat tällöin erityisesti seuraaviin kysymyksiin: nottavatko bott vario ajoneuvokalusteet törmäysenergian dynaamisesti vastaan? npysyvätkö kuormatut tavarat siellä, missä niiden kuuluu olla? nvaimennetaanko äärimmäiset voimat onnistuneesti? bott vario ajoneuvokalusteet täyttävät aina näiden testien tiukat vaatimukset. Tulokset osoittavat, että kuljettaja ja etumatkustaja voivat tositilanteessa luottaa bott varioon. Video törmäystestistä: vuoden takuu* *bott myöntää loppukäyttäjälle lakisääteisten tuotevastuidensa lisäksi 3 vuotta kestävän tuotetakuun bott yrityksen takuuehtojen mukaisesti. bott takaa 3 vuoden ajaksi toimituspäivämäärästä alkaen, että toimitetussa tuotteessa ei ole materiaali- ja valmistusvirheitä. Sähköosat ja sähköiset rakenneryhmät eivät kuulu tämän takuun piiriin. J0791SF ms 4

5 bott vario Menestymisesi takaavat varusteet Huolto- ja asennustöissä jokainen päivä tuo mukanaan yllätyksiä. Ne vaativat suurta luovuutta ja ammatillisuutta tehtävien suorittamisessa. Jotta voi olla hyvin varustautunut kaikkien mahdollisuuksien varalta, on aina pidettävä mukana oikeat työkalut, tarkoituksen mukaiset materiaalit ja välttämättömät varaosat. Lyhyesti sanottuna - laitteiston pitää olla kunnossa! Ajoneuvokalusteiden ensisijainen tehtävä on varmistaa paras mahdollinen järjestys tavaratilassa. Kaikki tarpeellinen pitää voida kuljettaa ahtaissa tiloissa. Menestymisellesi on ratkaisevaa, että kaikki työvälineet ja tarvikkeet ovat helposti saatavilla ja selkeästi sijoitettuna. Turvallinen bott vario on törmäystestattu ECE R44* mukaisesti: Erittäin lujasta teräksestä valmistetut sivuseinät pystyvät tehokkaasti vastaanottamaan äärimmäiset voimat ajoneuvon törmäyksen yhteydessä. Kevyt Yksittäiset rakenneosat ovat aina kevyitä ja rakenteeltaan vakaita. Tämä perustuu teräksestä, alumiinista ja korkealaatuisesta muovista koostuvaan materiaaliyhdistelmään. Pieni omapaino mahdollistaa suuremman kuormituksen. Laadukas Anodisoidut alumiinipinnat ja pienrakenteen pulveripinnoitetut lujat teräsosat kestävät naarmutusta. Laadukkuus ilmenee myös ulkonäössä ja kosketustuntumassa. Tehokas bott vario ajoneuvokalusteet hyödyntävät kuormatilan optimaalisesti ja hyvä järjestys mahdollistaa laitteiden nopean käytettävyyden. Vakuuttava Saapumisesi ajoneuvolla, jossa kaikki on kalusteiden ansiosta hyvin sijoiteltuna, antaa asiakkaalle pysyvän myönteisen kokemuksen ja välittää palvelusta luotettavan kokonaisvaikutelman. Kaunis bott vario ajoneuvokalusteille on myönnetty useita palkintoja selkeästä ja laadukkaasta suunnittelusta. 5

6 bott vario Tavaratilajärjestelmä

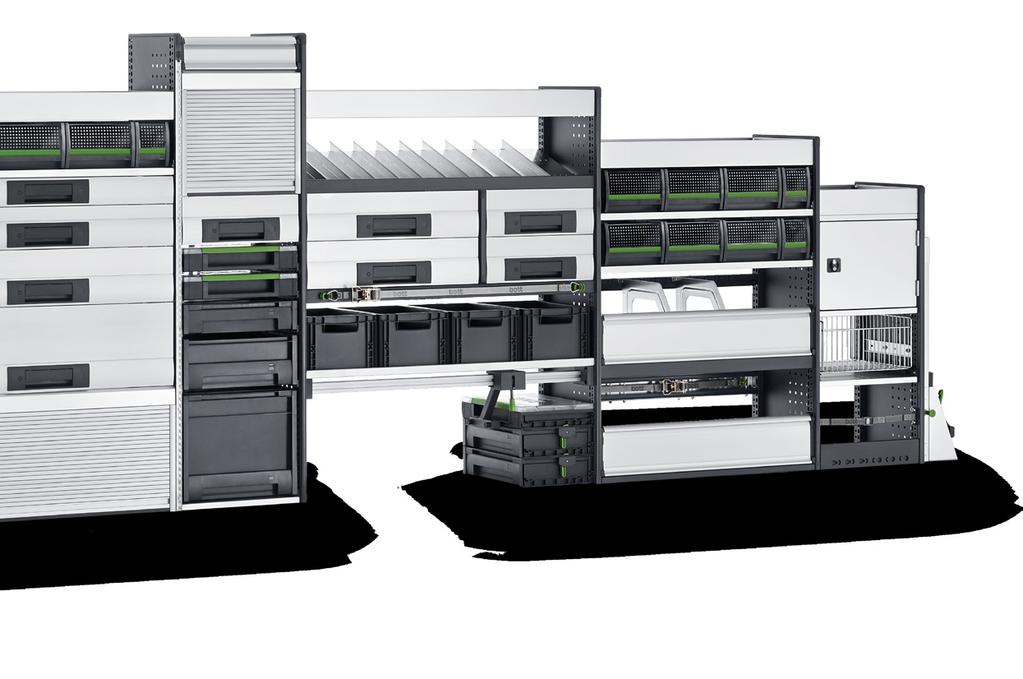

7 bott vario Järjestystä järjestelmän avulla Volkswagen autoosi suunniteltuja bott vario ajoneuvokalusteiden moduuleja voidaan käyttää monipuolisesti säilytystilojen jakajina. Ne voi yhdistää täydellisesti toisiinsa työsi yksilöllisten tarpeiden mukaisesti. Kehittäjät ovat kiinnittäneet bott vario ajoneuvokalusteissa erityistä huomiota turvallisuuteen, toiminnallisuuteen ja käytettävissä olevan tilan optimaalisen hyödyntämiseen. Pitkäntavaranhylly Putket ja muut vastaavat pitkät tavarat voi säilyttää turvallisesti ja tilaa säästävästi. Hyllytasot bott- Box-laatikoilla Käytännöllinen ratkaisu pienosien säilyttämiseen ja kuljettamiseen. Lokerikot Hyvä kantavuus käytännöllisen kohokuvioinnin ja taivutusten ansiosta Kääntyvä laatikosto Helppopääsyinen sivuoven kautta Vetolaatikot Helppokäyttöisellä kädensijalla, voi avata myös käsineet kädessä Kiinnitysmekanismi Erikokoiset salkut voi kiinnittää vaivattomasti ja luotettavasti Kiinnityskulma Järjestelmäosat integroiduilla kiinnityspisteillä Päätyosat Ne ovat bott vario ajoneuvokalusteiden kantavia osia Kuormanvarmistuskisko Kuorman joustavaan ja pitävään kiinnittämiseen Pohjalokero alumiinisella kääntyvällä etulevyllä Helppopääsyinen säilytystila variosort ja variosafe Kevyet ja vankat huoltosalkut ja kantolaatikot, käytännöllisesti ajoneuvokalusteisiin liitettynä Täydellinen järjestelmä tavaratilaan 7

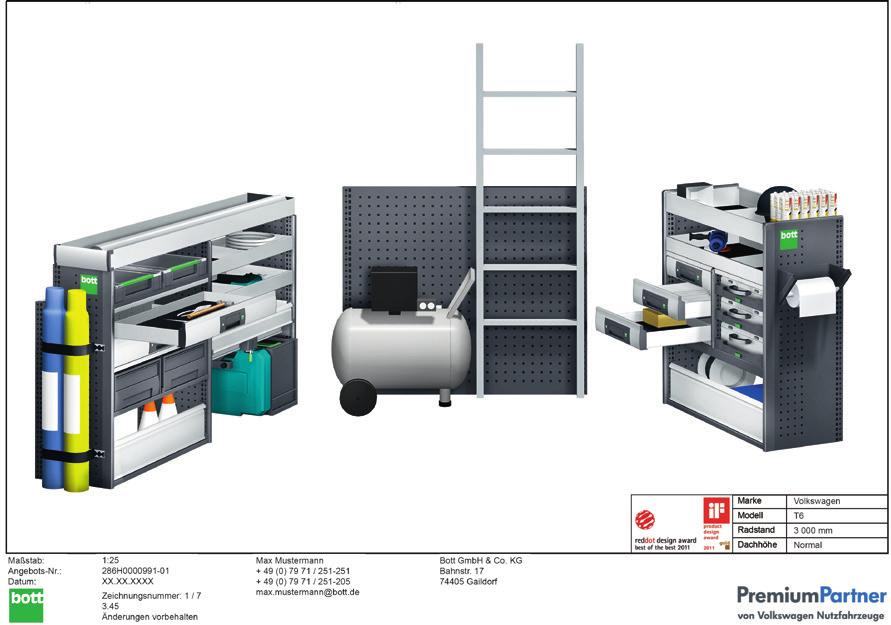

8 Suunnittelu Tulos 8

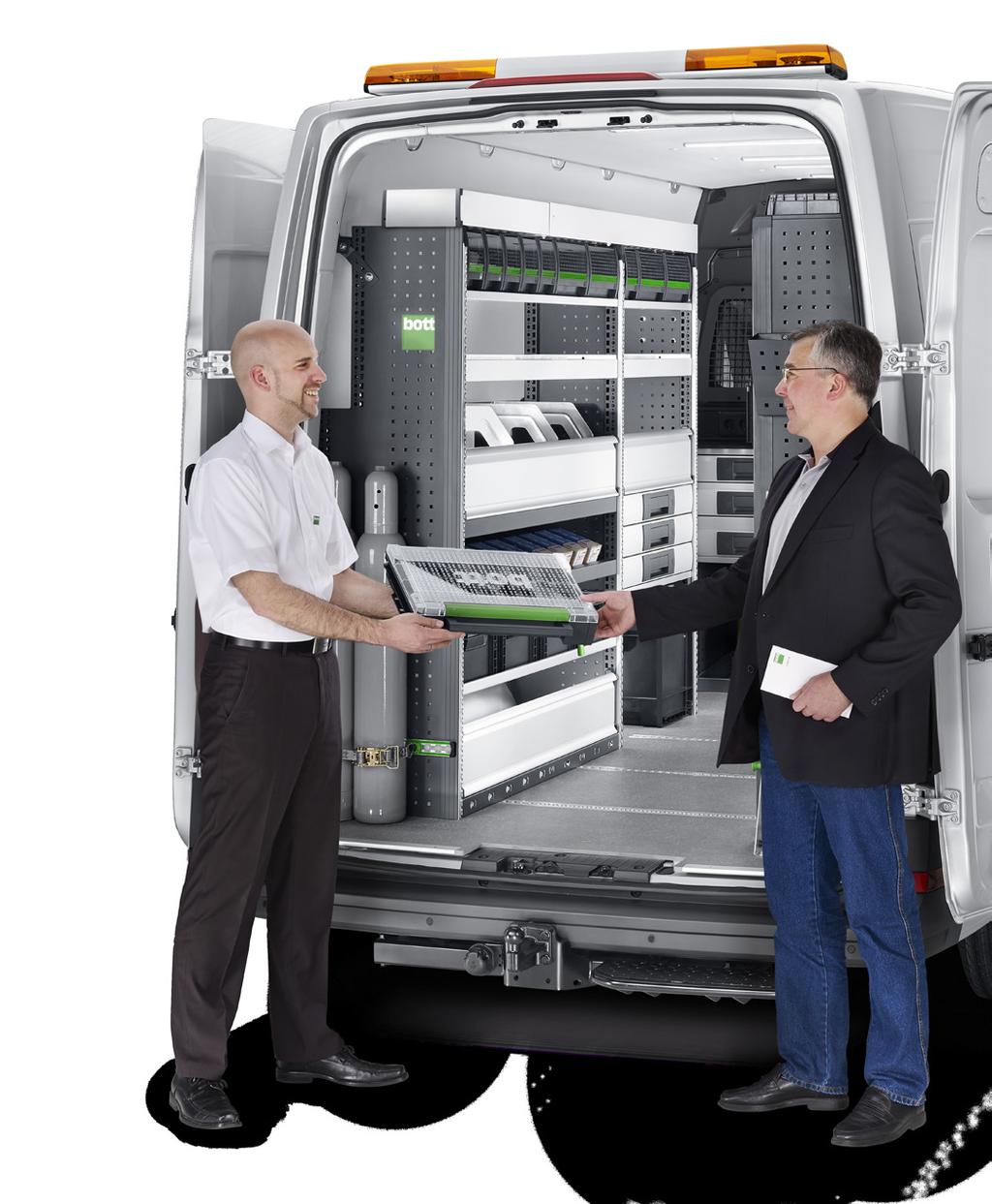

9 bott vario Palvelutarjonta Analyysi Työkalusi ovat valmiina pakattavaksi. Mihin ne tullaan pysyvästi sijoittamaan, sen voit päättää bottsuunnitteluasiantuntijoiden antamien ammattimaisten neuvojen avulla. Suunnitelma ja suunnittelu bott-palvelukumppanisi kokoaa analyysin avulla haluamasi ajoneuvokalustuksen ja järjestää pakettiautosi tavaratilat optimaalisesti. Sertifioitu asennus Ainoastaan koulutetut työntekijät asentavat kalusteet ajoneuvoosi. Sillä turvallisuus on meille ensisijaisen tärkeää. Luovutus bott antaa luonnollisesti ensimmäisen opastuksen, jossa käsitellään huolto- ja käyttöohjeet. Tuki Sertifioitu bott-huoltokumppani on aina lähelläsi. Hän palvelee sinua mielellään kaikissa ajoneuvokalusteita koskevissa kysymyksissä ennen asennusta, sen aikana ja asennuksen jälkeen. 9

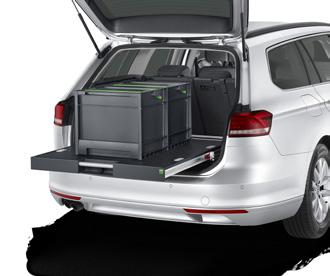

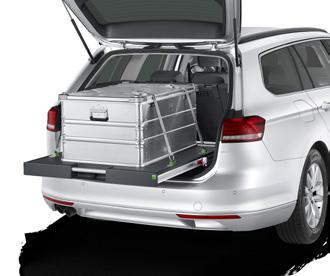

10 bott vario Mukava tavaratilojen käyttöratkaisu henkilöautoon Tila-auto on suosituin malli hyötykäytössä olevista henkilöautoista. Siinä on matkustusmukavuuden lisäksi erittäin suuret tavaratilat. bott vario asennuskehikoiden avulla ne voi järjestää optimaalisesti. Laatikostot, hyllyt ja vetoalustat huolehtivat yksilöllisten tarpeiden mukaisesti järjestyksestä ja kuorman turvallisuudesta. Jos myyt autosi tai palautat leasing-auton, bott vario asennuskehikon voi irrottaa autosta jälkiä jättämättä. 10

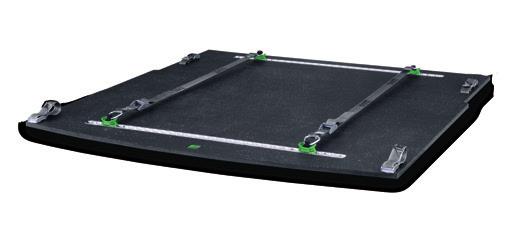

11 bott vario Tavaratilojen varusteet variocar alusta kiinnityskiskoilla Muovilevy sisältäen 2 kuormankiinnityskiskoa ja 2 kiinnityshihnaa lukkoineen Väri: musta Hihnan pituus 2500 mm Kiinnityshihnan kiinnityspää 130 mm Kiinnitys 4 lukollisella rengashihnalla ajoneuvon kiinnityspisteisiin Volkswagen autosi Valmistusvuosi Paino kg Caddy Kombi alkaen 02/04 7, V Golf Variant alkaen 04/13 8, V Passat Variant alkaen 10/14 8, V Sharan alkaen 09/10 8, V Touran alkaen 09/15 8, V Tavaroiden varmistuksen ja järjestyksen luoma luotettava ulkonäkö Alustan voi kiinnittää nopeasti kiinnityshihnoilla autossa oleviin kiinnityspisteisiin Kiinnityskiskot kuorman varmistamiseen Mallikohtaisesti optimoidut alustat tavaratilan täydelliseen käyttöön Muita lisävarusteita löydät kokonaistuoteluettelosta 11

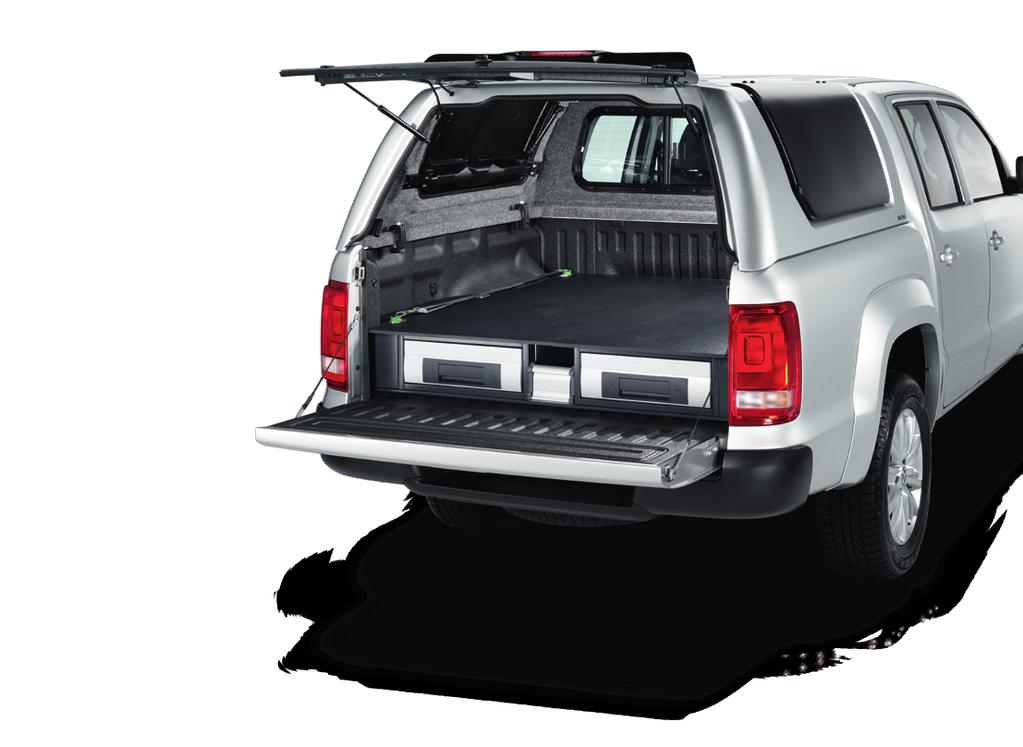

12 bott vario Säilytyspaikkajärjestelmä VW Amarokiin Lattian alle sijoitettava bott-moduuli jakaa tavaratilan kahteen tasoon. Näin voidaan suurentaa pick-upin hyötypinta-alaa. Kokonaan ulosvedettävät laatikot kantavat jopa 50 kg kuorman ja ne voi jakaa tarpeen mukaisesti. Integroidut kiinnityspisteet mahdollistavat kuorman varmistamisen joustavasti. Lattian alle sijoitettava bott-moduuli on saatavana kahdella mm 210 mm rakennekorkeudella.

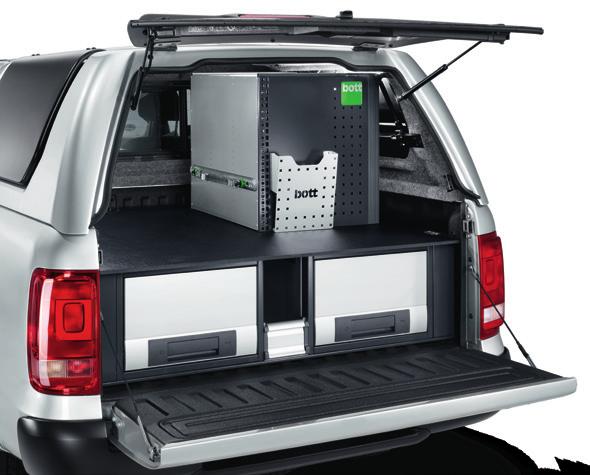

13 bott vario VW Amarok kuormanvarmistus Raskaiden kuormien vetoalusta 4 kiinnityspisteellä Lattian alle asennettava moduuli Amarokiin kaksiosainen ja hardtop-suojalla Kun vetolaatikko suljetaan, ulostulon lukitus aktivoituu automaattisesti: Varma lukittuminen Lukittuminen avatussa asennossa: Luotettava lastaus ja purkaminen Kevyesti liikkuva teleskooppikisko: Helppo käsitellä yhdellä kädellä Ulostulomitta 1025 mm Kantavuus 180 kg: Erittäin hyvä dynaaminen kuormituksen ohjautuminen 4 kiinnityssilmukalla kulmapisteissä: Vakaat kiinnityspisteet kiinnityshihnoille Hardtop-suoja Lavakate tarvitaan ehdottomasti, koska rakenneosat eivät ole säänkestäviä Malli Mitat Asennus suoraan VW Amarokin kuormatasolle Asennus lattian alle sijoitettavan moduulin päälle, korkeus 200 mm pakattu 1200 x 1450 x V 1200 x 1450 x V Lattian alle asennettavien moduulien välissä on kannellinen lokero pitkille osille Lavakate tarvitaan ehdottomasti, koska rakenneosat eivät ole säänkestäviä Sisältää luistonestomaton vetolaatikoille Valmistusvuosi alkaen Akseliväli mm Kokonaiskorkeus mm Vetolaatikoiden lukumäärä, takana mm x V 360 2x V x x V 360 2x x V botttainer kääntyvällä kannella Kansi luistamatonta alumiinista uralevyä Kuormankiinnitysverkko Kuormankiinnitysverkko bott-hihnasta, antrasiitinharmaa Testattu VDI 2700 mukaan Silmäkoko 150 x 150 mm Kuormitettavuus 800 dan Yhteinäinen räikkähihna Kaasupainejousi kannen avoinna pitoon Kuljetettavien tavaroiden turvallinen säilytys vankalla kääntösalvalla Säänkestävät pinnat ja yhtenäiset tiivisteet mahdollistavat käytön ulkoalueilla Ulkomitat 1030 x 650 x M Malli Mitat L x S mm 4x koukkua 3000 x V Muut lisävarusteet: Kuormankiinnitysverkko Sivu 29 Kuormankiinnityskangas Sivu 29 Kuormasi pick-upissa: bott-varusteiden avulla hyvin järjestettynä ja varmistettuna. 13

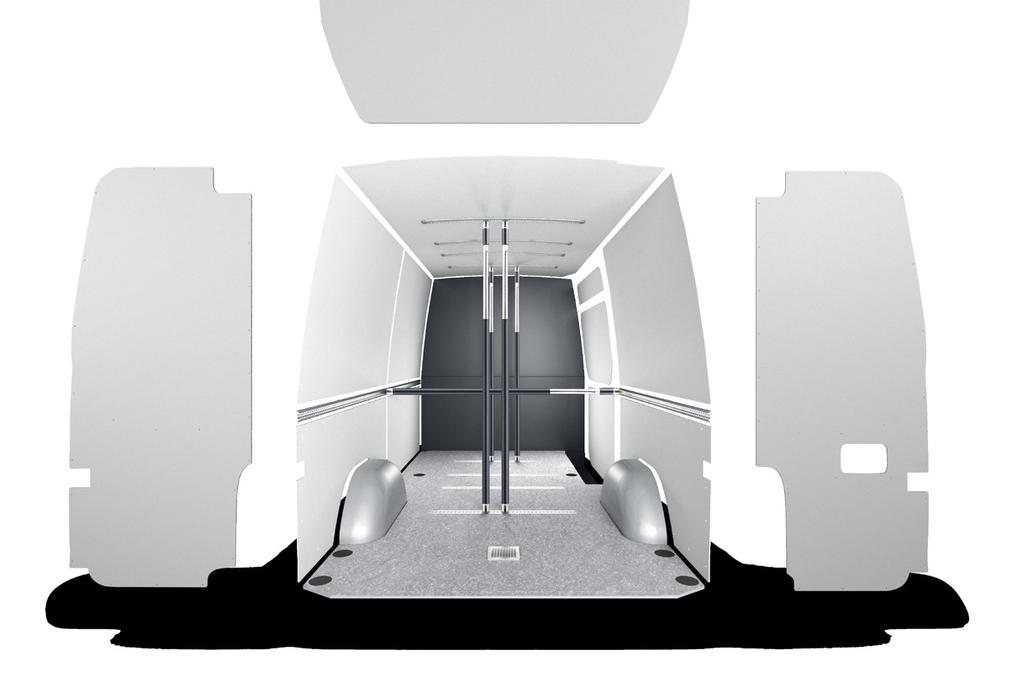

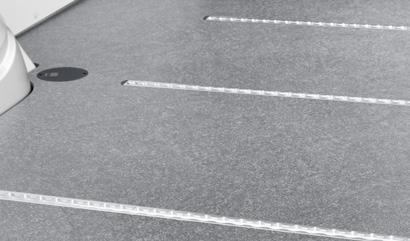

14 bott vario Perusvarusteet - Kuormatilan suojaus pienille pakettiautoille ja kevyt kuorma-autoille bott-perusvarusteet suojaavat hyötyajoneuvosi kuormatilaa päivittäisen käytön aiheuttamalta kulumiselta. Niihin kuuluvat alusta, seinäverhoukset ja haluttaessa myös sisäkatto. Luja ja kestävä materiaali säilyttää ajoneuvosi arvon pitkään. Liukumisen estävät pinnat ja ovialueen reunasuojat varmistavat myös turvallisuuden. Lattiaan upotettujen kiinnityskiskojen avulla kuorman voi varmistaa monilla erilaisilla tavoilla. Myös ajoneuvon varusteisiin kuuluvia kiinnityspisteitä voi käyttää esteettä. Tarvittaessa bott voi liittää kuormatilaan lisäkiinnityskiskoja, valaisimia ja ilmanvaihtoelementtejä. bott vario alusta Kevyt ja kosteutta hylkivä, 12 mm vahvuinen koivuvanerialusta Asennus kuormansidontalenkeillä Yläpuoli: Kestävä ja liukastumisen estävä bott-koristepinnoite muovikalvosta Alapuoli: Muovikalvopinnoite sileällä pinnalla Reunat: Profiloitu, kosteutta hylkivät, väriltään harmaat ja ovialueella reunasuoja alumiinia Haitta-ainepäästöluokka E1 EN mukaan Liukastumisenesto R12, taulukkoarvo > 500 Sisältää kiinnitystarvikkeet Yleensä asennus kuormansidontalenkeillä 1A Poikittaiset kiinnityskiskot 1B Pitkittäiset kiinnityskiskot Volkswagen autosi Valmistusvuosi alkaen Akseliväli mm Lattia ilman astinreunasuojaa Lattia astinreunasuojalla Lattia poikittaisilla kiinnityskiskoilla 3 1A Poikittaisten kiinnityskiskojen lukumäärä Lattia pitkittäisillä kiinnityskiskoilla 3 1B Caddy Caddy Maxi T6 L T6 L Crafter L3 EV Crafter L4 EV Crafter L5 EV * Crafter L3 TV Crafter L4 TV Crafter L5 TV * Crafter L3, kaksoisrenk Crafter L4, kaksoisrenk Crafter L5, kaksoisrenk * *ulkoneva 1 vain H1 2 asennus ilman kuormansidontalenkkejä 3 astinreunasuojalla EV = Etuveto TV = Takaveto 14

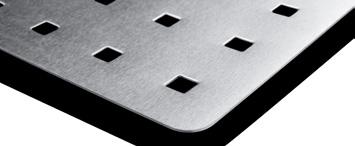

15 Sisäseinäverhous Sovitustarkka seinäverhoilu kierrätettävästä polypropeenista Ontelolevyt, paksuus 4 mm, toisella puolella strukturoitu pinta Väri: vaaleanharmaa (RAL 7035) UV-kestävä, kevyt, ei ruostu eikä lahoa, kemikaalinkestävä Erittäin kevyt ja helppo puhdistaa Sisältää kiinnitystarvikkeet Sovitustarkka seinäverhoilu 1 mm vahvuisesta alumiinista Kevyt ja erittäin iskunkestävä Perfo-rei ityksellä perfo-koukkujen ja perfo-kiinnikkeiden kiinnittämiseen Sisältää kiinnitystarvikkeet vario protect-light Volkswagen autosi vario protect-plus Valmistusvuosi alkaen Akseliväli mm [ 2 ] Perusvarusteet Sisäseinäverhous [ ] Täydellinen sarja Takaovet + liukuovi oikealla [ ] Täydellinen sarja Takaluukku + liukuovi oikealla Caddy Caddy Maxi T6 L1-H1-H T6 L2-H1-H T6 L2-H Crafter L3 H Crafter L3 H3 T* Crafter L4 H3-H4 T* Crafter L5 H3-H4 T* * * Ulkoneva T* korkeakattoisessa mallissa verhoilu koko korkeudelta Caddy Caddy Maxi T6 L1-H1-H T6 L2-H1-H T6 L2-H Crafter L3 H Crafter L3 H3 T* Crafter L4 H3-H4 T* Crafter L5 H3-H4 T* * * Ulkoneva T* korkeakattoisessa mallissa verhoilu koko korkeudelta Kiristystangot plus Suurikokoisten tavaroiden kuljetuksen varmistamiseen Pituus helposti säädettävissä ilman työkalua Helppo kiinnitys pikalukituksella Soveltuu vaaka- ja pystykäyttöön Kumipinnoite parantaa liukumisenestoa ja suojaa kuormaa Ø x K mm 47 x x x x x

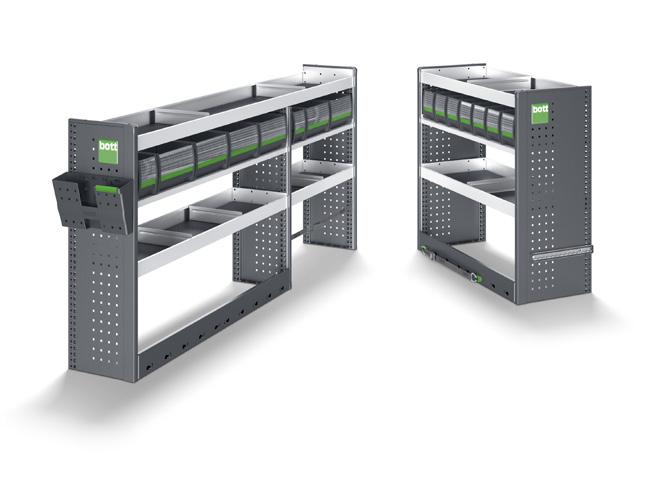

16 bott vario moduulit Volkswagen Caddy autoosi Akseliväli 2682 mm Kuljettajan puoli Etumatkustajan puoli bott vario Silver Package 3053 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 1275 x T 340 x H 1000 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 5 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Oikealle asennettava L 775 x T 440 x H 900 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 5 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 40,8 kg

17 bott vario Green Package 3053 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 1275 x T 340 x H 1000 mm n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 1 bottbox-hyllytaso 5 bottbox-laatikolla n 1 alumiinihyllytaso ja luistonestomatto n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 2 pystysuuntaista kuormanvarmistuskiskoa Oikealle asennettava L 775 x T 440 x H 900 mm n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 2 vetolaatikkoa luistonestomatoilla n 1 järjestelmäpoikkituki variosort-salkulla ja lokerikolla n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä + Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 57,8 kg bott vario Lattian alle asennettava moduuli Moduulipaketti V K 260 mm (vetolaatikon etusivun korkeus: 200 mm) n Vapaa lattiapinta n Suojattu varkaudelta, koska sijoitetut tarvikkeet eivät ole näkyvissä ulkopuolisille n Helppokäyttöiset takaoven kautta n Suuri säilytystilavuus n Kiinnityspisteet peitelevyllä n Kokonaan avautuvat vetolaatikot n Kuormitus vetolaatikkoa kohden: 70 kg Kokonaispaino: 77,6 kg Pakettiin sisältyvät lisätarvikkeet Kaikki sivuosat reunasuojilla 1 kiinnityshihna lukolla 1 asiakirjateline 1 kiinnityskisko suojaprofiililla 17

18 bott vario moduulit Volkswagen Caddy Maxi autoosi Akseliväli 3006 mm Kuljettajan puoli Etumatkustajan puoli bott vario Silver Package 5071 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 1775 x T 340 x H 1000 mm n 3 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 7 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella n 1 pohjalokero kiristyslukkohihnalla Oikealle asennettava L 1275 x T 440 x H 900 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 9 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Lisätarvikkeet + n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 54,7 kg 18

19 bott vario Green Package 5071 Moduulipaketti M Asennussarja V Kääntyvä laatikosto 2 vetolaatikolla näkymä sivuovesta Vasemmalle asennettava L 1775 x T 340 x H 1000 mm n 2alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 7 bottbox-laatikolla n 1 alumiinihyllytaso ja luistonestomatto n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 kuormanvarmistussarja kiinnityshihnalla n 2 pystysuuntaista kuormanvarmistuskiskoa Oikealle asennettava L 1275 x T 440 x H 900 mm n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 2 vetolaatikkoa luistonestomatoilla n 2 variosort-salkkua 20 laatikolla, 1 variosafe L-laatikko n 1 poikkituki integroidulla kuormanvarmistimella n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä Lisätarvikkeet + n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 85,7 kg bott vario Lattian alle asennettava moduuli Moduulipaketti V K 260 mm (vetolaatikon etusivun korkeus: 200 mm) n Vapaa lattiapinta n Suojattu varkaudelta, koska sijoitetut tarvikkeet eivät ole näkyvissä ulkopuolisille n Helppokäyttöinen liuku- ja takaovien kautta n Suuri säilytystilavuus n Kiinnityspisteet peitelevyllä n Kokonaan avautuvat vetolaatikot n Kuormitus vetolaatikkoa kohden: 70 kg Kokonaispaino: 82,9 kg Pakettiin sisältyvät lisätarvikkeet Kaikki sivuosat reunasuojilla 1 kiinnityshihna lukolla 1 asiakirjateline 1 kiinnityskisko suojaprofiililla 19

20 bott vario moduulit Volkswagen T6 Lyhyt autoosi Akseliväli 3000 mm Kuljettajan puoli Etumatkustajan puoli bott vario Silver Package 4081 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2025 x S 340 x K 1000 mm n 3 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 8 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella n 1 pohjalokero kiristyslukkohihnalla Oikealle asennettava L 1025 x S 440 x K 1000 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 7 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Lisätarvikkeet + n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 55,4 kg 20

21 bott vario Platin Package 4081 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2025 x S 340 x K 1100 mm n 4 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 8 bottbox-laatikolla n 1 alumiinihyllytaso ja luistonestomatto n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 kuormanvarmistussarja kiinnityshihnalla Oikealle asennettava L 1025 x S 440 x K 1000 mm n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 2 vetolaatikkoa luistonestomatoilla n 1 järjestelmäpoikkituki 2 variosort-salkulla + n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 78,1 kg bott vario Green Package 4081 Moduulipaketti M Asennussarja V Kääntyvä laatikosto 3 vetolaatikolla näkymä sivuovesta Vasemmalle asennettava L 2025 x S 340 x K 1200 mm n 1 alumiininen pitkäntavaranhylly luistonestomatolla n 3 bottbox-hyllytasoa 19 bottbox-laatikolla n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 2 alumiinihyllytasoa ja luistonestomatot n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 salkkujen kiinnitysmekanismi n 2 pystysuuntaista kuormanvarmistuskiskoa Oikealle asennettava L 1025 x S 440 x K 1000 mm n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 4 vetolaatikkoa luistonestomatoilla n 2 variosort-salkkua 20 laatikolla, 1 variosafe L-laatikko n 1 poikkituki integroidulla kuormanvarmistimella n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä + Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 97,0 kg Pakettiin sisältyvät lisätarvikkeet Kaikki sivuosat reunasuojilla 1 kiinnityshihna lukolla 1 asiakirjateline 1 kiinnityskisko suojaprofiililla 21

22 bott vario moduulit Volkswagen T6 Pitkä autoosi Akseliväli 3400 mm Kuljettajan puoli Etumatkustajan puoli bott vario Silver Package 5091 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2275 x S 340 x K 1000 mm n 4 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 9 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella n 1 pohjalokero kiristyslukkohihnalla Oikealle asennettava L 1275 x S 440 x K 1000 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 9 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Lisätarvikkeet + n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 60,6 kg 22

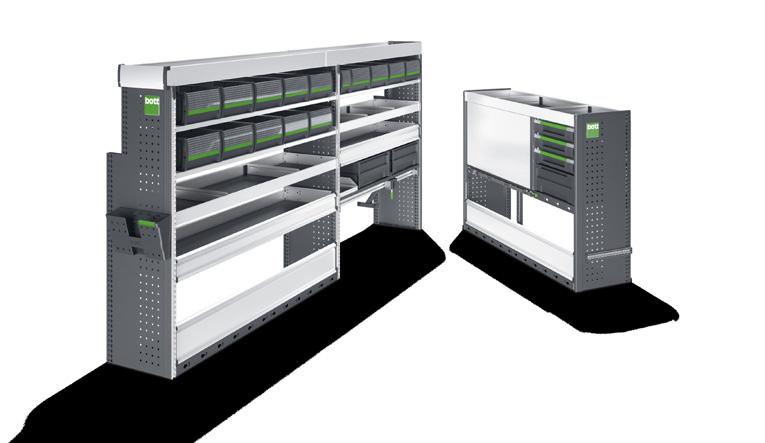

23 bott vario Platin Package 5091 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2275 x S 340 x K 1100 mm n 4 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 9 bottbox-laatikolla n 1 alumiinihyllytaso ja luistonestomatto n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 kuormanvarmistussarja kiinnityshihnalla Oikealle asennettava L 1275 x S 440 x K 1000 mm n 1 alumiinihyllytaso jakajilla ja luistonestomatolla n 3 vetolaatikkoa luistonestomatoilla n 1 variosort-salkku 20 laatikolla, 1 variosafe-laatikko + n 1 varioslide-laatikko ohjauskiskosarjalla n 1 poikkituki integroidulla kuormanvarmistimella n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 93,5 kg bott vario Green Package 5091 Moduulipaketti M Asennussarja V Kääntyvä laatikosto 3 vetolaatikolla näkymä sivuovesta Vasemmalle asennettava L 2275 x S 340 x K 1200 mm n 1 alumiininen pitkäntavaranhylly luistonestomatolla n 3 bottbox-hyllytasoa 21 bottbox-laatikolla n 1 alumiinihyllytaso jakajalla ja luistonestomatolla n 2 alumiinihyllytasoa ja luistonestomatot n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 salkkujen kiinnitysmekanismi n 2 pystysuuntaista kuormanvarmistuskiskoa Oikealle asennettava L 1275 x S 440 x K 1000 mm n 1 alumiinihyllytaso jakajilla ja luistonestomatolla n 3 vetolaatikkoa raskaille kuormille luistonestomatoilla n 1 vetolaatikko luistonestomatolla n 2 variosort-salkkua 20 laatikolla, 1 variosafe L-laatikko n 1 poikkituki integroidulla kuormanvarmistimella + n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 114,2 kg Pakettiin sisältyvät lisätarvikkeet Kaikki sivuosat reunasuojilla 1 kiinnityshihna lukolla 1 asiakirjateline 1 kiinnityskisko suojaprofiililla 23

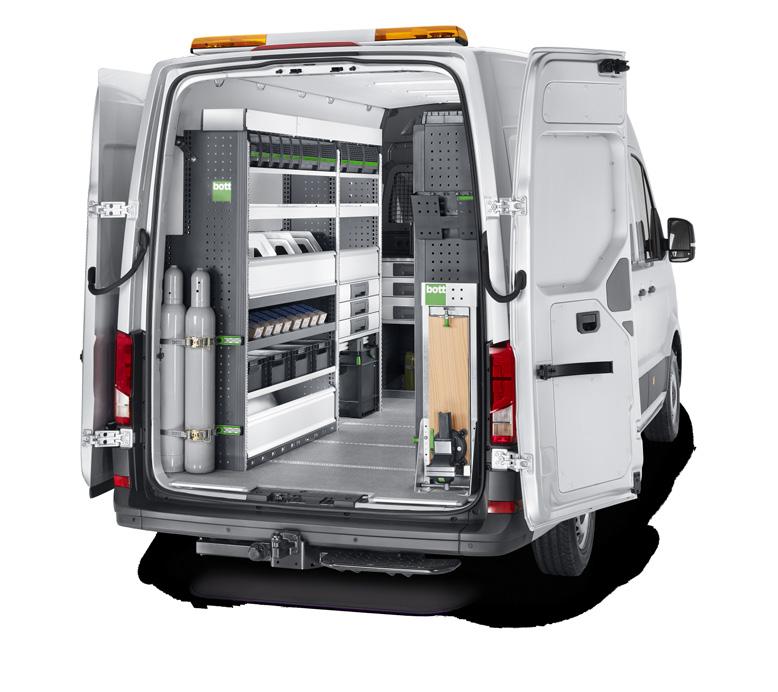

24 bott vario moduulit Volkswagen Crafter L3 autoosi Akseliväli 3640 mm bott vario Silver Package 6111 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2775 x S 440 x K 1100 mm n 4 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 10 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella n 1 pohjalokero kiristyslukkohihnalla Oikealle asennettava L 1525 x S 440 x K 1100 mm n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 1 bottbox-hyllytaso 10 bottbox-laatikolla n 1 pohjalokero integroidulla kuormanvarmistimella Lisätarvikkeet + n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 83,7 kg 24

25 bott vario Platin Package 6111 Moduulipaketti M Asennussarja V Vasemmalle asennettava L 2775 x S 440 x K 1400 mm n 5 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 bottbox-hyllytasoa 10 bottbox-laatikolla n 1 järjestelmäpoikkituki 2 varioslide-laatikolla ja lokerikolla n 1 alumiinihyllytaso ja luistonestomatto n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 kuormanvarmistussarja kiinnityshihnalla Oikealle asennettava L 1525 x S 440 x K 1100 mm n 1 alumiinihyllytaso jakajilla ja luistonestomatolla n 3 vetolaatikkoa luistonestomatoilla n 1 variosort-salkku 20 laatikolla n 1 variosafe L-laatikko, 1 varioslide-laatikko ohjauskiskosarjalla + n 1 poikkituki integroidulla kuormanvarmistimella n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 134,5 kg bott vario Green Package 6111 Moduulipaketti M Asennussarja V Kääntyvä laatikosto 3 vetolaatikolla näkymä sivuovesta Vasemmalle asennettava L 2775 x S 440 x K 1500 mm n 1 alumiininen pitkäntavaranhylly luistonestomatolla n 3 bottbox-hyllytasoa 15 bottbox-laatikolla n 2 alumiinihyllytasoa jakajilla ja luistonestomatoilla n 2 alumiinihyllytasoa ja luistonestomatot n 1 järjestelmäpoikkituki 2 varioslide-laatikolla ja lokerikolla n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä n 1 salkkujen kiinnitysmekanismi n 2 pystysuuntaista kuormanvarmistuskiskoa Oikealle asennettava L 1525 x S 440 x K 1100 mm n 1 alumiinihyllytaso jakajilla ja luistonestomatolla n 3 vetolaatikkoa raskaille kuormille luistonestomatoilla n 3 variosort-salkkua, 1 variosafe L-laatikko n 1 poikkituki integroidulla kuormanvarmistimella n 1 pohjalokero integroidulla kuormanvarmistimella ja alumiinisella kääntyvällä etulevyllä + Lisätarvikkeet n 1 asiakirjateline, 1 kiinnityskisko suojaprofiililla, 1 kiinnityshihna lukolla, bott vario reunasuojaprofiili Kokonaispaino: 164,5 kg Pakettiin sisältyvät lisätarvikkeet Kaikki sivuosat reunasuojilla 1 kiinnityshihna lukolla 1 asiakirjateline 1 kiinnityskisko suojaprofiililla 25

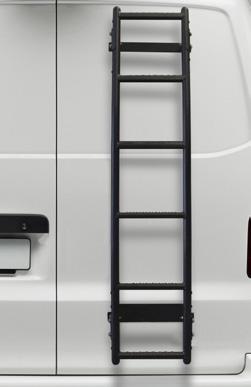

26 bott vario Kattotelinejärjestelmät bott-kattotelinejärjestelmät ovat kevyitä, vakaita ja turvallisia. Ne tarjoavat maksimaalisen säilytystilan, ovat edullisia ja pitkäikäisiä. Säänkestävästä, anodisoidusta alumiinista valmistetut ja aerodynaamisesti muotoillut rakenneosat minimoivat ilmanvastuksen ja tuuliäänet. Monipuolisilla lisätarvikkeilla varustettuina niiden avulla voi kuljettaa kaikenlaiset kuormat turvallisesti perille. Peruskattoteline Volkswagen autosi Caddy / Caddy Maxi Valmistusvuosi alkaen Akseliväli mm / 3006 Ajoneuvo Telineiden Pituus Korkeus lukumäärä Kaikki H Caddy L1 H Caddy Maxi L2 H T /3400 Kaikki H T /3400 Kaikki H Sivutuet Voidaan asentaa 3 tai 4 tuella varustettuihin peruskattotelineisiin Myynt. yks. 2 Myynt.yks. 2 kpl Takakuormausrulla - sopii peruskattotelineeseen Volkswagen autosi Caddy / Caddy Maxi Valmistusvuosi Akseliväli Ajoneuvo Perä alkaen mm Pituus Korkeus /3006 Kaikki H1 Kaksoisovet T /3400 Kaikki H1 Takaluukku T /3400 Kaikki H1 Kaksoisovet

27 Koriteline Valmistusvuosi Akseliväli Ajoneuvo Perä Koriteline Volkswagen autosi alkaen mm Pituus Korkeus L x S mm Caddy L1 H1 Kaksoisovet 1,25 x 2, Caddy L1 H1 Takaluukku 1,25 x 2, Caddy Maxi L2 H1 Kaksoisovet 1,25 x 2, Caddy Maxi L2 H1 Takaluukku 1,25 x 2, T L1 H1 Kaksoisovet 1,40 x 3, T L1 H1 Takaluukku 1,40 x 2, T L2 H1 Kaksoisovet 1,40 x 3, T L2 H1 Takaluukku 1,40 x 3, Kuljetusputket pitkille alumiinitavaroille Suljettava ja läpilyöntivarma terässuoja molemmissa päissä Muut lisävarusteet: Maks. kantavuus: 50 kg Pulveripinnoitettua alumiinia Alumiinitikkaiden kiinnityssarja Rakenne Putket alle 2 m Putket alle 3 m Tikkaiden kiinnityssarja Soveltuu jopa 4-osaisille tikkaille Myynt. yks. 2 Lukittava Patentoitu kiinnitysjärjestelmä nopeaan ja turvalliseen kiinnitykseen Korroosionkestävät ankkurikoukut jaloterästä Myynt.yks. 2 kpl Takaoven tikkaat Takaosan kaksoistikkaat 27

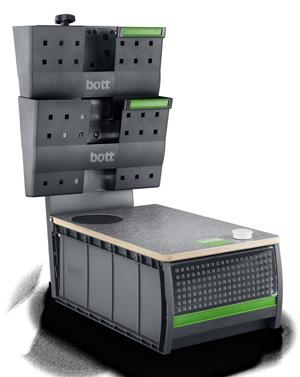

28 bott vario Järjestystä, turvallisuutta, tehokkuutta Kaasupulloteline Vaihtoehtoja erilaisiin tarpeisiin bott variolla on tarjolla paljon enemmän lisävarusteita ajoneuvoihin ja niiden varustuksiin kuin mitä tässä esitteessä esitellään. Ajoneuvojen teippaukset, astimet, taakkatelineet, ajorampit, majakat ja tietoliikennekomponentit ovat vain muutamia esimerkkejä tuotevalikoimista, joita bott-palvelukumppanit tarjoavat ajoneuvovarusteiden täydentämiseen. Enimmillään 2 painekaasupullon turvalliseen kuljettamiseen Malli 1: 1 kiskolla ja 1 räikkälukkohihnalla Malli 2: 2 kiskolla ja 2 räikkälukkohihnalla Syvyys mm Malli Kiskon pituus mm V V V V Tuulettimet Laskettava työtaso A B Katto- ja sivualueiden tuuletukseen painekaasupulloja kuljetettaessa Lattia-alueen tuuletukseen painekaasupulloja kuljetettaessa Mitat Malli Mitat A Katto-/sivutuuletin 94 x 140 x V B Lattiatuuletin Ø 110 / H V Kiinnityshihnat Materiaalien työstöön ajoneuvon ulkopuolella Teräslevy, sinkitty Pyökki-multiplex työtaso, monikerroksinen ja ristiin liimattu, öljytty Malli Mitat Sisältää pyöröpöydän ja ruuvipenkin 200 x 300 x V Leuan leveys 125 mm Sisältää ruuvipenkin Leuan leveys 125 mm 200 x 300 x V A kiinnikkeellä ja salpakiristimellä kiinnikkeellä ja salpakiristimellä Hihnan pituus mm Kiinnityspää mm Kuormitettavuus dan V A V V Hihnan pituus mm Kiinnityspää mm Kuormitettavuus dan V B V V B 28

29 bott vario Järjestystä, turvallisuutta, tehokkuutta Ikkunaverkko ajoneuvon väliseinään Kuormankiinnitysverkko Kuljettajan ja etumatkustajan suojaamiseen Pulveripinnoitettu teräspelti Väri: antrasiitinharmaa (RAL 7016) Silmäkoko 25 mm Tiheäsilmäinen, virkattu kuormankiinnitysverkko Yhtenäinen kiristyslukkohihna Volkswagen autosi Caddy, Caddy Maxi V T5 / T V Kuljetustankojen kiinnitysyksikkö Mitat L x S mm Malli 1250 x 730 4x koukkua V 1250 x 730 4x kiinnikettä V 2290 x x koukkua V 2290 x x kiinnikettä V Kuormankiinnityskangas Kuorman varmistamiseen ajoneuvossa ja lavalla Varkaussuoja läpinäkymättömän kankaan ansiosta 2 tai 4 kiinnitystangon tilaa säästävään säilytykseen Sopii molemmille kiristystankomalleille Asennetaan ajoneuvon sivuseinässä oleviin kiinnityskiskoihin tai kattoalueelle Pulveripinnoitettu teräspelti, väri antrasiitinharmaa (RAL 7016) Testattu VDI 2700 mukaan Kuormitettavuus 200 dan Malli Mitat 2 kiristystangolle 85 x 75 x kiristystangolle 85 x 75 x Malli kiristyslukkohihnalla Mitat L x S mm 4x litteää koukkua 1250 x V 4x kiinnikettä 1250 x V 6x litteää koukkua 2290 x V 6x kiinnikettä 2290 x V Kuormanvarmistuskisko suojaprofiililla variosort kuormanvarmistussalkku Tukipinta hankaussuojalla, ihanteellinen säilytettäville tavaroille, joiden reunat vahingoittuvat herkästi. Hihnoille, joissa on kiinnikkeet Rasteriväli 25 mm Kuormitettavuus 500 dan Sisältää päätysuojat Kiskon pituus mm Leveys mm V V V V juoksumetriä* V *Tilattavissa 25 mm rasterilla / maks. pituus 3000 mm Ajoneuvoille, joissa on bott-ajoneuvokalusteet kiinnitysosilla ja/tai kiinnityskiskoilla Sarja sisältää: 2x kiinnityshihna 3,5 m kiinnikkeellä ja lukolla 2x kiinnityshihna 3,5 m kiinnikkeellä ja räikkälukolla 6x kuormanvarmistuspehmuste, 6x reunasuojapehmuste Sisältää tärkeitä tietoja kuorman varmistamisesta Mitat 454 x 318 x V 29

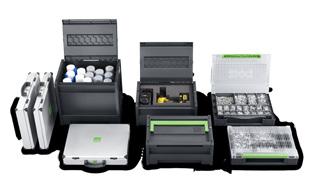

30 bott vario Salkkujärjestelmät variosort variosort-salkku vaahtomuovitäytteellä Koostuu pohja-alustasta 12 mm ja jakaja-alustasta 63/69 mm Vaahtomuovi, antrasiitti (RAL 7016) Loviaihiolla Kantokuorma: 15 kg variosort-salkku 20 laatikolla Syvyys 340 mm 20 pienosalaatikkoa Kantokuorma: 15 kg Mitat Sisämitat 525 x 340 x x 275 x V Mitat Sisämitat 525 x 340 x x 275 x V variosort-salkku suutinlokerikolla 90 säilytyspaikkaa vaahtomuovialustassa Sis. 3 pienosalaatikkoa Kantokuorma: 15 kg variosort-salkku 28 laatikolla Syvyys 340 mm 28 pienosalaatikkoa Kantokuorma: 15 kg Mitat Sisämitat 525 x 340 x x 275 x V Mitat Sisämitat 525 x 340 x x 275 x V variosort-salkku 11 laatikolla Syvyys 340 mm 11 pienosalaatikkoa Kantokuorma: 15 kg variosort Teline Teline alumiinia, anodisoitu Mitat Sisämitat 525 x 340 x x 275 x V Mitat Käyttöesimerkki: Huoltosalkku variosort ei sisälly toimitukseen. 95 x 335 x V 30

31 bott vario Salkkujärjestelmät variosafe variosafe - syvyys 340 mm variosafe L -laatikko 27 laatikolla Syvyys 440 mm 27 laatikkoa 2 tasolla Kantokuorma: 15 kg L X M Kannettava laatikko lukittavalla kannella Automaattinen avautuminen ja lukittuminen laskettaessa ja kannettaessa Kantokuorma: 15 kg Koko Mitat Sisämitat M 525 x 340 x x 275 x V L 525 x 340 x x 275 x V X 525 x 340 x x 275 x V variosafe - syvyys 440 mm Mitat Sisämitat 525 x 440 x x 375 x V variosafe M -laatikko suutinlokerikolla Syvyys 340 mm 90 säilytyspaikkaa vaahtomuovialustassa Sis. 3 pienosalaatikkoa Kantokuorma: 15 kg Koko Mitat Sisämitat L 525 x 440 x x 375 x V variosafe L -laatikko 18 laatikolla Syvyys 340 mm 18 laatikkoa 2 tasolla Kantokuorma: 15 kg Mitat Sisämitat 525 x 340 x x 275 x V variosafe X -laatikko spraypulloilla tai patruunalokerikolla Syvyys 340 mm Kuva A: 13 spraypullolle maks. Ø 73 mm Kuva B: 24 patruunalle maks. Ø 53 mm A B Mitat Sisämitat 525 x 340 x x 275 x V Yksi standardi huoltokorjaamoon, ajoneuvoon ja asennukseen Monipuoliset jakajat Kuva Mitat Sisämitat A 525 x 340 x x 275 x V B 525 x 340 x x 275 x V 31

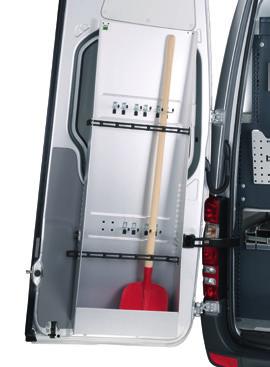

32 bott vario Järjestystä, turvallisuutta, tehokkuutta bott vario CarOffice 3-osainen tikaskiinnike Auttaa järjestyksen pidossa etumatkustajan puolella Kahdella telineellä esitteitä luetteloita ja muita dokumentteja varten Helppokäyttöinen säilytyslaatikko pikkuosille 3-osainen, yksiosaisille ja kaksiosaisille tikkaille Kiinnitys kattoon Taittomekanismin avulla tikkaan voi kiinnittää helposti ja ergonomisesti Väri: antrasiitinharmaa (RAL 7016) Yksinkertainen ja varma kiinnitys etumatkustajan istuimeen turvavyöllä ja säädettävällä pääntuen sovittimella Mitat 340 x 520 x V Sopii tikkaiden pystytuille alkaen - asti V V Asiakirjateline Kevyt muovinen teline asiapapereille, esitteille ja ohuille kansioille DIN A4 poikittaiskoko Sisältää merkintäliuskan Kanisterihylly Sopii 10 l tai 20 l teräspeltikanisteria 5 l kanisterille: alumiini, anodisoitu 10 l / 20 l kanisterille: pulveripinnoitettua teräspeltiä RAL 7016 Sisältää kiristyslukkohihnan kanisterien kiinnittämiseen ajon ajaksi Mitat Syvyys mm 340 x 100 x Malli Mitat 1x 10 l / 20 l kanisterille 173 x 342 x V 3x 10 l / 20 l kanisterille 518 x 342 x V Telineet Alumiini, anodisoitu Lapio- ja työkaluteline takaoveen Voidaan sijoittaa kevyitä tarvikkeita kuten alumiinitikkaat, harjat, lapiot ja muut työkalut Takaseinä perfo-rei'ityksellä Kiinnitys 10 perfo-koukulla ja 2 kumihihnalla Mitat Syvyydestä mm Käyttö 215 x 85 x DIN A4 korkeus V 320 x 85 x DIN A4 poikittain V 175 x 93 x DIN Ensiapupakkaus V 114 x 114 x Pitkät tavarat V 76 x 76 x Pitkät tavarat V 256 x 300 x DIN A4 viisto V Sisältää 2 korkeudeltaan säädettävää kiinnitysprofiilia asennettavaksi ajoneuvon oviin (korkeakattoisissa malleissa) Mitat 500 x 240 x V 32

33 bott vario Järjestystä, turvallisuutta, tehokkuutta Paperirullateline, lukittuva LED-sauvavalaisin12 V Paperirullille leveys maks. 260 mm, Ø 280 mm Käyttökytkin Moderni LED-tekniikka Hajaantumiskulma 120 Valonväri: päivänvalon valkoinen K Alumiinikotelo 2-johtiminen liitäntäkaapeli 1 m Myynt. yks. 1 Mitat 315 x 185 x V LED Sisältää kiinnitystarvikkeet Lumenia Mitat x 30 x V x 30 x V Veden annosteluastia Alumiinitelineellä, 10 litran vetoisuus, laskuhana, kiinnityssarja Työvalo magneettijalalla 12/24 V LED Alumiinikotelo kantokahvalla Suojausluokka IP67 Kierrejohto 12 V-pistokkeella, hyötypituus 8 m 1755 lumenia Myynt. yks. 1 Mitat 370 x 185 x V Tehonotto 27 wattia perfo-koukku plus Leveällä aluslevyllä Taivutettu koukunpää (35 mm) Myynt. yks. 5 Mitat L x S x K x Ø mm 60 x 75 x 60 x LED-nauha 12 V Moderni LED-tekniikka Päivänvalon valkoinen 6000 K, IP65 Vedenpitävä, läpinäkyvä silikonikuori 2-johtiminen liitäntäkaapeli 0,5 m Letkupidike Alumiinipainevalua Johtojen ja letkujen turvalliseen säilyttämiseen Itseliimautuva 3M liimanauhalla Tehonotto wattia Pituus mm Mitat 190 x 70 x x 110 x x 140 x x 190 x Muita lisävarusteita löydät kokonaistuoteluettelosta 33

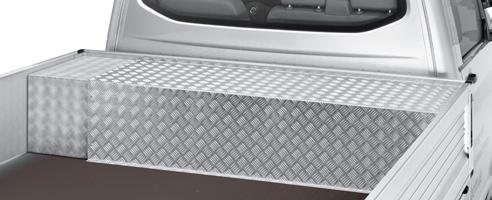

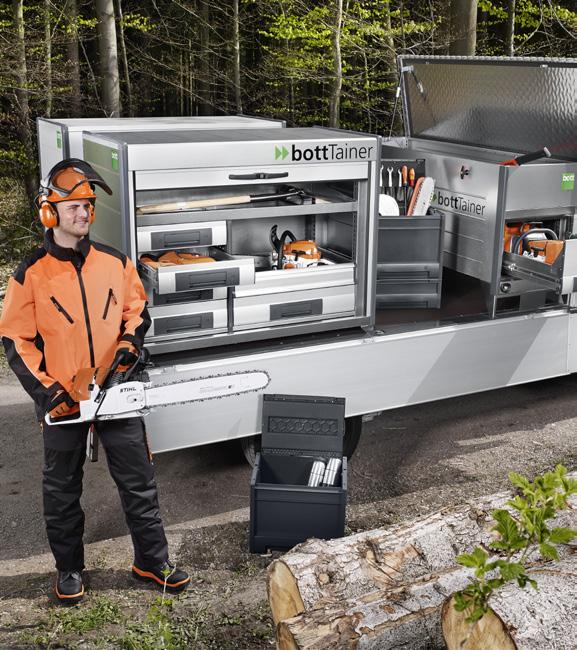

34 bott vario kuljetuslaatikot kevyt kuorma-autoihin Säilytyspaikkajärjestelmä ja kuormanvarmistus avoimilla kuormatasoilla Selkeä järjestys ja kuormanvarmistus kevyt kuorma-autoissa jaetuilla säilytysalueilla Tärkeiden laitteiden nopea ja ergonominen saatavuus sivuovien, rullaovien ja sisäovien kautta tarvitsematta nousta kuorma-autoon (mallista riippuen) Erittäin vakaa vankan kehysrakenteen ansiosta Rasitusta kestävät pinnat: sivut ja pohjat sinkittyä teräspeltiä, runko reunasuojaprofiileilla Työkalut ja tarvikkeet roiskevesisuojattuna tiivisteiden ansiosta Kuljetettavien tavaroiden varkaussuojaus tukevilla lukoilla Jalat suojaavat varmasti seisovalta vedeltä Optimaalinen säilytyspaikkajärjestelmä vario järjestelmäosien asennuksella Törmäystestattu ECE R44 mukaan Yksilöllinen kokoonpano mahdollinen valmiiden kokonaisvaihtoehtojen lisäksi botttainer kääntyvällä kannella botttainer kokonaisvaihtoehdot Ulkomitat Kansi luistamatonta alumiinista uralevyä Kaasupainejousi kannen avoinna pitoon Kuljetettavien tavaroiden turvallinen kuljetus vankkojen lukkojen kaksinkertaisella lukituksella 1030 x 650 x M 1750 x 650 x M 1930 x 650 x M A B Kansi luistamatonta alumiinista uralevyä Kaasupainejousi kannen avoinna pitoon Kuljetettavien tavaroiden turvallinen kuljetus vankkojen lukkojen kaksinkertaisella lukituksella Kalustettu vetolaatikkosarjoilla ja 2-osaisella välipohjalla Erilaiset kalustusvaihtoehdot mahdollisia pariovien taakse botttainer lokerikko Lokerikko kiinnitettäväksi botttaineriin Kiinnitys kannen avulla Sinkitty Lisävarusteena 13 pienosalaatikolla Ulkomitat Lokero 341 x 583 x Valikoima 13 pienosalaatikolla 325 x Ulkomitat Ovi vasemmalla Ovi oikealla Vetolaatikot Vetolaatikot A 1750 x 650 x 755-2x raskas kuorma M B 1750 x 650 x 755 2x normaali kuorma 2x raskas kuorma M A 1930 x 650 x 755-2x raskas kuorma M B 1930 x 650 x 755 2x normaali kuorma 2x raskas kuorma M 34

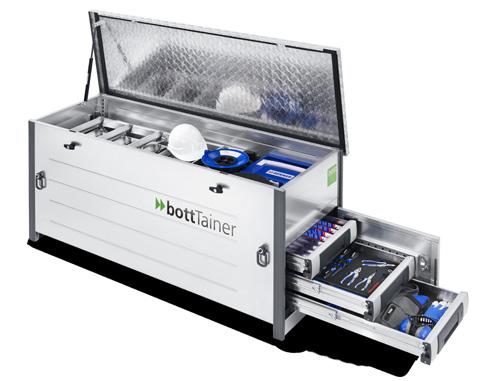

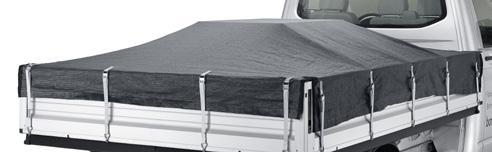

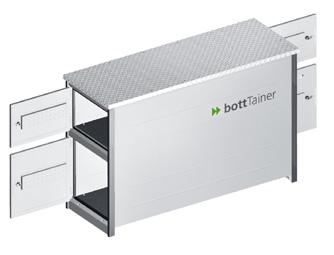

35 bott vario Kuormanvarmistus kevyt kuorma-autossa botttainer ovilla ja välipohjilla botttainer rullaovilla Välipohja ruuvikiinnityksellä tasojen välissä Ylemmän oven voi avata laidan yli B Ulkomitat 1750 x 630 x ovella M 1930 x 630 x ovella M 1750 x 630 x ovella M 1930 x 630 x ovella M Voidaan kalustaa vetolaatikoilla (lokero alhaalla) Vetolaatikkosarja Mitat K x S mm Normaalikuorma 40 kg 1x 175 x 540 / 1x 300 x M Raskas kuorma 50 kg 1x 175 x 795 / 1x 300 x M L 1365 x S 710 mm Säänkestävä ja lukittava rullaovi kestävästä alumiinista Nopea pääsy koko tavaratilaan botttainer korkeudella 910 mm sopii ajoneuvoille, joissa peiterakenne on ohjaamon korkeudella A C D Lisätarvikkeet 4 nostosilmukkaa, pulveripinnoitettu Trukkialusta botttainerille kääntyvällä kannella M Trukkialusta botttainerille rullaovilla M Mitat Korkeus mm Kalustus Kalustamaton M A 910 Lokerikko, bottbox-hyllytaso M bottbox-laatikoilla B vetolaatikkoa, 2 lokerikkoa, M bottbox-hyllytaso bottbox-laatikoilla C vetolaatikkoa, 2 lokerikkoa, bottbox-hyllytaso bottbox-laatikoilla M D 1060 bottbox-hyllytaso bottbox-laatikolla M Kuormankiinnityskangas bott kevyt kuorma-auton säilytystila Varkaussuoja läpinäkymättömän kankaan ansiosta Testattu VDI 2700 mukaan Kuormitettavuus 200 dan 4 kangasmittaa kaikille tavallisille kevyt kuorma-autojen kokoluokille Sisältää kiinnityssilmukat laitaan Kevyt kuorma-auton pituus L mm Koko S V M V L V XL V Nopea ja helppo kuormanvarmistus kevyt kuorma-autoon Lapioiden, harjojen ja muiden työkalujen kuljetukseen Leveys säädettävissä mm, sen vuoksi sopii lähes kaikkiin kevyt kuorma-autoihin Ulkomitat x 622 x V Kiinnitystarvikkeet Turvallisuutta ja järjestystä kevyt kuorma-autoihin 35

36 Jos sinulla on kysyttävää bott-tuotteista tai haluat tehdä tilauksen puhelimitse, bott työntekijät auttavat sinua mielellään: Tai lähetä tiedustelusi sähköpostitse osoitteeseen: HYÖTYAJONEUVOKESKUS, Viilaajankatu 2, Lahti Puhelin: creativ collection Verlag GmbH / Väripoikkeamat ovat mahdollisia painoteknisistä syistä. Oikeus teknisiin muutoksiin pidätetään /2016
