1 Hammastankohissin modernisointi Heikki Laitasalmi

2 Väliraportissa Modernisoitavan hissin kuvaus (Paljon kuvia) Modernisoidun järjestelmän kuvaus Esitellään käytetyt komponentit Päämäärätöntä valitusta komponenttien hankkimisen vaikeudesta Käyttötapaukset, riskinarviointi ja vaatimusmäärittely

3 Hissin katolla

4 Masto

5 Hissikorin kutsulaitteisto

6 Sähkökaappi

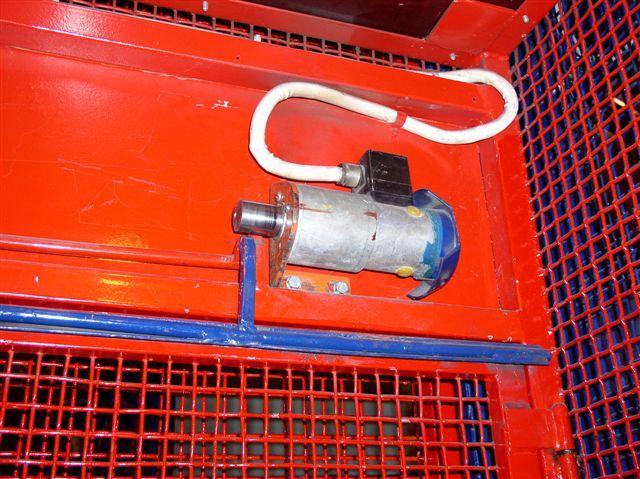

7 Korinlukko (aika jyty)

8 Nostolaitteisto

9 Modernisoitu ohjausjärjestelmä

10 Komponentit

11 Päämäärätöntä valitusta Ostaja: Moi tarvisin vähä lisätietoa teidän komponenteista. Selailin noi teidän esitteen läpi ja niistä ei löytynyt blaa blaa Myyjä: Joo no mä en nyt tohon osaa suoraan sanoo mitään, kysyn tehtaalta ja soitan sulle VIIMEISTÄÄN huomenna Onneksi aina ei tapahdu näin.

12 Käyttötapaukset Ajatuksena todentaa ihmisen ja koneen välinen vuorovaikutus Toimii lähtötietoina: Vaatimusmäärittelyille ja vaaranarvioinnille Tässä työssä käyttötapaukset vain niille toiminnoille joihin liittyy ohjausjärjestelmä

13 Esimerkki käyttötapaus Käyttötapaus 1 Hissin käyttöönotto Elinkaarivaiheet Testaus, koulutus, asetusten teko, vianhaku, huolto ja korjaus Toimijat Laitoksen huoltohenkilökunta Muut henkilöt vaara-alueella Muu laitoksen henkilökunta Toimijan esiehdot Käyttökoulutus Käyttötapauksen esiehdot Hissi asennettu käyttökuntoon Tapauksen kulku 1. Hissin kunto tarkistetaan silmämääräisesti 2. Päävirta kytketään päälle 3. Kutsunappia painetaan 4. Hissi suorittaa käynnistymis toiminnot 5. Hissi ajaa haluttuun kerrokseen ja avaa kerroksen ja korin lukot 6. Ovet aukeavat Poikkeukset Käyttöön otto estetty mikäli turvapiiri on auki, operaatiokontaktori juuttunut tai jokin kulkuovista auki Hissin ovet eivät aukea Lopputulema Hissin ovet auki halutussa kerroksessa ja hissi käyttövalmis Suoritustaajuus Satunnaisesti kerran vuodessa Ohjeet Hissin käyttöönotto kuvataan käyttöohjekirjassa (jota ei vielä ole) Kommentit Tärkeintä päättää mitkä ovat hissin käynnistymistoiminnot Alustava riskiskenaario Hissin korkeusanturi rikki referenssi ajo menee pieleen, hissi yrittää ajaa äärirajoille. Oven lukot rikki, ovet aukevat ennen referenssiajoa Ihminen hissin katolla, kun käynnistymis toimia suoritetaan

14 Riskin arviointi Voi olla lähes minkälainen tahansa Tässä tehdään kahdessa vaiheessa Käyttötapauksista PHA-analyysi C-tyypin hissistandardi, liite B, suoritustaso vaatimukset turvallisuus kriittisille laitteille Jos todetaan, että jokin toiminto on turvallisuus kriittinen suoritustasolla x pitää määritellä: MTTF, DC ja ohjausjärjestelmän luokka (lyhyesti: ollaan melko liemessä)

15 Esimerkki PHA-analyysistä Vaaran arviointi Tahaton napin painallus huoltotilassa Liittyy käyttötapaukseen Pysähdystasojen kalibrointi Hissin huolto Elinkaarivaiheet Testaus, käyttöönotto, vianetsintä, huolto Vaara-alue Hissin välitön läheisyys Vaarallinen tilanne Satunnainen käyttäjä painaa kutsunappia, kun hissi on huoltotilassa Vaarallinen tapahtuma Hissi lähtee liikkeelle, kun huoltomies hissin katolla tai hissikuilussa Vaara Leikkautumis- ja puristumisvaara Vaaran vakavuus 4 Altistumis taajuus 2 Vältettävyys 3 Esiintymis todennäköisyys 2 Cl-luokka 7 SIL-taso SIL 2 Ehdotetut toimenpiteet SFS-EN A1 standardin mukaisesti hissin tulee liikkua vain suoralla käsiohjauksella Tämän lisäksi suosittelen käytettäväksi relettä estämään taajuusmuuttajan tai muun laitteen ohjaussignaalit nostomoottorille

16 Vaatimusmäärittely Vaatimusmäärittelyn tavoitteena todentaa hissin toiminnot määriteltyjen tapahtumien aktivoituessa Tapahtumia voivat olla esimerkiksi tulojen, lähtöjen tai väyläsignaalien aktivoituminen

17 Esimerkki vaatimusmäärittelystä

18 Aikataulusta Joiltain osin edellä joiltain osin myöhässä Ohjelmistomäärittelyt ei ole hyvässä vauhdissa Komponentteihin ja ohjelmistoihin päästiin tutustumaan ennakoitua aikeisemin Tilanne OK, mutta voisi olla parempi

19 Loppudemo Oletettavasti Demossa mukana PLC, HMI ja läppäri, joiden avulla päästään näyttämään toiminnallisuuksia 15kW tamu ei ole oikein luokkahuone käyttöön Paperia tulee vielä paljon lisää

20 Kysyttävää?
