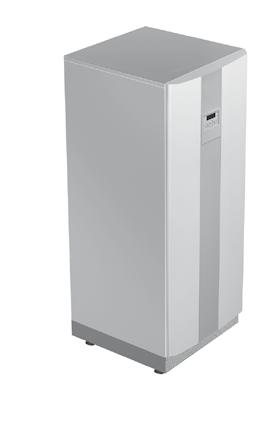

1 DHPR Eco Laajennusmoduuli HPC EM, WCStoiminto (käyttöveden täyttö) Laajennusmoduuli HPC EM, TWCtoiminto (käyttöveden valvonta)...3 Laajennusmoduuli HPC EM, shunttitoiminto...4 Jäähdytysmoduuli HPC CM....5 Kosketusanturi ja rasia PT Uppoanturi PT Tiedonsiirtokaapelit...11 Elektroninen virtausvahtisarja...12 Käyttöveden vaihtoventtiili, DHPR Eco...13 Kuumakaasupumppusarja...14 Huoneanturi WRF Kastepisteanturi FTW Reititin webaccesstoiminnolle...18 Pehmokäynnistys...19 Sähkömekaaninen toimilaite ohjausventtiileille SQS Toimilaite shunttiventtiileille ESBE...22 Shunttiventtiilit ESBE...24 Virtauksensäätöventtiili kuumakaasupiiriin...27 RS232 to RS422/485 muunnin VKILA220
2 Laajennusmoduuli HPC EM, WCStoiminto (käyttöveden täyttö) Abelko 086U3395 Käyttöveden lämmitystilassa oleva laajennusmoduuli huolehtii käyttöveden täytöstä lämminvesivaraajiin. WCStoiminto kytketään siirtämällä valintakytkimet oheisen kuvan mukaiseen asentoon. Lämpöjohtopiiri Lämmönsiirrin Uppoanturi paluu lämmönsiirrin Ohjausventtiili Kiertovesipumppu KV LV LVK Laajennusmoduuli WCStoiminto LVVAR LVVAR LVVAR LVVAR Tiedonsiirtokaapeli Lämmönkeruupiiri DHPR Eco Kuumakaasupiiri Tarvittavat tarvikkeet Uppoanturi, paluu lämmönsiirtimestä, ThermokonDanelko AKF , tuotenro 086U3364 Jokin seuraavista tiedonsiirtokaapeleista: Tiedonsiirtokaapeli 0,3 m, tuotenro 086U4227 Tiedonsiirtokaapeli 1,1 m, tuotenro 086U4228 Tiedonsiirtokaapeli 10,0 m, tuotenro 086U4229 Sähköliitäntä WCS Lämpötilatulo, T1: Uppoanturi, paluu lämmönsiirrin Lämpötilatulo, T2: Analoginen lähtö 0 10 V, AO1: Signaali ohjausventtiiliin Rele, DO1: Signaali kiertovesipumpppuun (potentiaalivapaa sulkeminen, maks. 6 A) LVtäytön ohjausventtiili (2tie), lämmönsiirrin (käyttöveden lämmönvaihdin), kiertovesipumppu. 2 VKILA220 Lisälaiteopas
3 Laajennusmoduuli HPC EM, TWCtoiminto (käyttöveden valvonta) Abelko 086U3395 Käyttöveden valvontatilassa oleva laajennusmoduuli huolehtii siitä, että lähtevä lämmin käyttövesi ja käyttövesikierto pysyvät riittävän korkeassa lämpötilassa, jotta legionellabakteerit eivät pääse lisääntymään. TWCtoiminto kytketään siirtämällä valintakytkimet oheisen kuvan mukaiseen asentoon. Lämpöjohtopiiri KV Anturi, LVvaraaja LV Laajennusmoduuli TWCtoiminto Käyttövesianturi, paluu LVVAR LVVAR LVVAR LVVAR LVK Tiedonsiirtokaapeli Sähkövastus Lämmönkeruupiiri DHPR Eco Kuumakaasupiiri Tarvittavat tarvikkeet 2 kpl PT1000 kosketusanturi 2 m kaapelilla, tuotenro 086U3365 (yhdelle anturille) Jokin seuraavista tiedonsiirtokaapeleista: Tiedonsiirtokaapeli 0,3 m, tuotenro 086U4227 Tiedonsiirtokaapeli 1,1 m, tuotenro 086U4228 Tiedonsiirtokaapeli 10,0 m, tuotenro 086U4229 Sähköliitäntä TWC Lämpötilatulo, T1: Anturi, LVvaraaja Lämpötilatulo, T2: Käyttövesianturi, paluu Analoginen lähtö 0 10 V, AO1: Rele, DO1: Signaali sähkövastukseen, käyttövesi (potentiaalivapaa sulkeminen, maks. 6 A) DHPR Eco VKILA220 3
4 Laajennusmoduuli HPC EM, shunttitoiminto Abelko 086U3395 Shunttitilassa oleva laajennusmoduuli pitää yllä halutun lämpötilan toista lämpöjohtopiiriä varten. Shunttitoiminto kytketään siirtämällä valintakytkimet oheisen kuvan mukaiseen asentoon. Shunttiventtiili Lämpöjohtopiiri 2 Lämpöjohtopiiri 1 Anturi, shunttilämpötila Kiertovesipumppu KV LV LVK Laajennusmoduuli Shunttitoiminto LVVAR LVVAR LVVAR LVVAR Tiedonsiirtokaapeli Lämmönkeruupiiri DHPR Eco Kuumakaasupiiri Tarvittavat tarvikkeet 1 kpl PT1000 kosketusanturi, tuotenro 086U3365 Jokin seuraavista tiedonsiirtokaapeleista: Tiedonsiirtokaapeli 0,3 m, tuotenro 086U4227 Tiedonsiirtokaapeli 1,1 m, tuotenro 086U4228 Tiedonsiirtokaapeli 10,0 m, tuotenro 086U4229 Sähköliitäntä, shunttitoiminto Lämpötilatulo, T1: Anturi, shunttilämpötila Lämpötilatulo, T2: Analoginen lähtö 0 10 V, AO1: Signaali shunttiventtiiliin Rele, DO1: Signaali kiertovesipumpppuun (potentiaalivapaa sulkeminen, maks. 6 A) Shunttiventtiili, kiertovesipumppu. 4 VKILA220 Lisälaiteopas

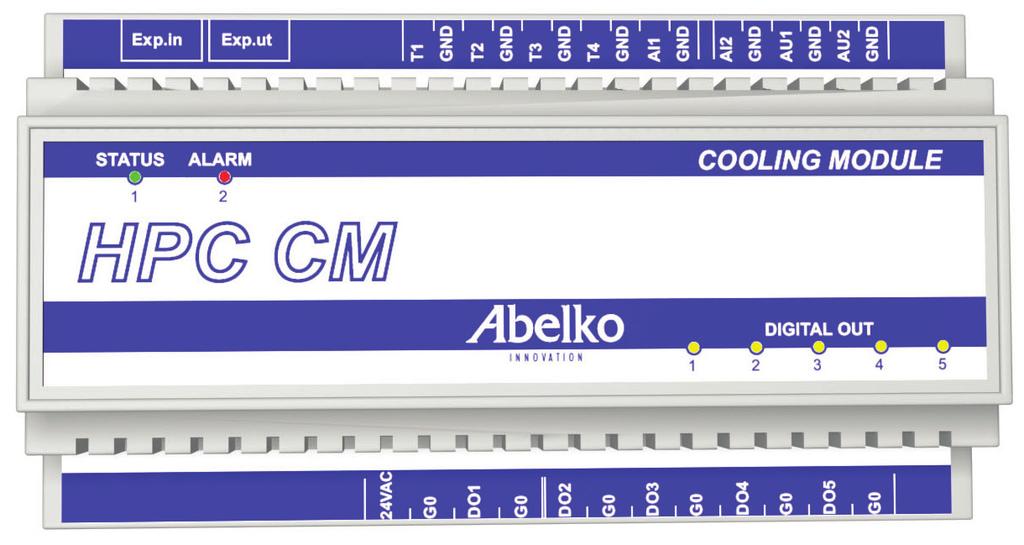

5 Jäähdytysmoduuli HPC CM Abelko 086U3394 Passiivinen jäähdytys tarkoittaa, että lämmönkeruunestettä kierrätetään porausreiän ja jäähdytyssäiliön kautta käynnistämättä yhtään lämpöpumppua. Vain lämmönkeruunesteen kiertopumppuja käytetään. Jäähdytyssäiliön lämpö siirretään kallioon. Passiivisen jäähdytyksen toimintaedellytys on, että lämmönkeruuneste on kylmempää kuin jäähdytyssäiliö. Aktiivinen jäähdytys tarkoittaa, että käynnistetään yksi lämpöpumppu, joka alentaa lämmönkeruunesteen lämpötilaa, ennen kuin se johdetaan jäähdytyssäiliöön. Jos integraali kasvaa edelleen, käynnistetään useampi lämpöpumppu. Aktiivisen jäähdytyksen venttiili vaihtaa tilaa ja kytkee porausreiän pois. Lämmönkeruuneste kiertää silloin vain jäähdytyssäiliön ja lämpöpumpun kautta niin, että kaikki tuotettu jäähdytys voidaan hyödyntää. Kastepisteohjaus on lisätoiminto, joka voidaan aktivoida jäähdytysmoduulissa. Tämä toiminto ei ole välttämätön, mutta jos se aktivoidaan, lisätietoja on kohdassa Kastepisteanturi. DHPR Eco VKILA220 5
6 Jäähdytysmoduuli, jatkoa Lämpöjohtopiiri Kastepisteanturi Vaihtoventtiili kylmäaineen jäähdytin Anturi, jäähdytyssäiliön lähtö Kiertovesipumppu kylmäaineen jäähdytin Jäähdytyspuhallin Ohjausventtiili jäähdytyspiiri Anturi, kylmäaineen jäähdytin Jäähdytyspiiri Jäähdytyssäiliö Anturi, jäähdytyssäiliö Anturi, jäähdytyspiiri Kiertovesipumppu jäähdytyspiiri Lämmönkeruupiiri DHPR Eco Tiedonsiirtokaapeli Vaihtoventtiili, jäähdytyssäiliö Vaihtoventtiili lämmönkeruupiirin paluu Jäähdytysmoduuli Tarvittavat tarvikkeet 4 kpl PT1000 kosketusanturi 2 m kaapelilla, tuotenro 086U3365 (yhdelle anturille) Jokin seuraavista tiedonsiirtokaapeleista: Tiedonsiirtokaapeli 0,3 m, tuotenro 086U4227 Tiedonsiirtokaapeli 1,1 m, tuotenro 086U4228 Tiedonsiirtokaapeli 10,0 m, tuotenro 086U4229 Kastepisteanturi seinäasennukseen, tuotenro 086U3396 (jos kastepistetoimintoa käytetään) Sähköliitäntä Lämpötilatulo, T1: Anturi, jäähdytyssäiliö Lämpötilatulo, T2: Anturi, kylmäaineen jäähdytin Lämpötilatulo, T3: Anturi, jäähdytyssäiliön lähtö Lämpötilatulo, T4: Anturi, jäähdytyspiiri Analoginen tulo 0 10 V, AI1: Signaali kastepisteanturilta, huonelämpötila 0 50 C Analoginen tulo 0 10 V, AI2: Signaali kastepisteanturilta, suht. ilmankosteus % Analoginen lähtö 0 10 V, AO1: Signaali jäähdytyspiirin ohjausventtiiliin Analoginen lähtö 0 10 V, AO2: Signaali jäähdytyspuhaltimille Rele 24 VAC, DO1: Signaali vaihtoventtiiliin, jäähdytyssäiliö (passiivinen jäähdytys) Rele 24 VAC, DO2: Signaali vaihtoventtiiliin, lämmönkeruunesteen paluu (aktiivinen jäähdytys) Rele 24 VAC, DO3: Signaali kiertovesipumppuun, kylmäaineen jäähdytin Rele 24 VAC, DO4: Signaali vaihtoventtiiliin, kylmäaineen jäähdytin Rele 24 VAC, DO5: Signaali kiertovesipumppuun, jäähdytyspiiri Ohjausventtiili, vaihtoventtiilit, kiertovesipumput. 6 VKILA220 Lisälaiteopas
7 Kosketusanturi ja rasia PT1000 ThermokonDanelko 086U3356 Kosketusantureita käytetään useissa kohdissa lämpötilan mittaukseen. Anturi on putkea vasten ja se tunnistaa lämpötilan välillä 0160 C. Tekniset tiedot Resistanssitaulukko: Lämpötila ohmia , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 DHPR Eco VKILA220 7
8 Kosketusanturi ja rasia PT1000, jatkoa Tarvittavat tarvikkeet Asennus Anturi kiinnitetään putkea vasten nippusiteellä. Sen jälkeen anturin päälle kierretään eristysteippiä/eristettä putken tyypistä riippuen. Sähköliitäntä 1524VDC/24VAC syöttöjännite. Kosketusanturi kytketään WM HPC:n lämpötilatuloon T1 tai T2 sekä maadoitukseen (GND). 8 VKILA220 Lisälaiteopas
9 Uppoanturi PT1000 ThermokonDanelko 086U3364 Uppoanturilla mitataan lämpötila lämmönsiirtimestä tulevassa paluuputkessa, katso järjestelmäkuva alla. Anturi asennetaan putkeen ja se tunnistaa lämpötilan välillä 0160 C. Lämmönsiirrin Uppoanturi DHPR Eco VKILA220 9
10 Uppoanturi PT1000, jatkoa Tekniset tiedot Resistanssitaulukko, uppoanturi: Lämpötila ohmia , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 Tarvittavat tarvikkeet Sähköliitäntä Uppoanturi asennetaan lämmönsiirtimen paluuputkeen mahdollisimman lähelle lämmönsiirrintä. Kosketusanturi kytketään EN HPC:n lämpötilatuloon T1 sekä maadoitukseen (GND). 10 VKILA220 Lisälaiteopas
11 Tiedonsiirtokaapelit Abelko Tiedonsiirtokaapeli 0,3 m 086U4227 Tiedonsiirtokaapeli 1,1 m: 086U4228 Tiedonsiirtokaapeli 10,0 m: 086U4229 Jatkoliitin: 086U4230 Eri yksiköt liitetään yhteen tiedonsiirtokaapelilla. Sillä voi liittää toisiinsa useamman lämpöpumpun tai useamman lisävarustemoduulin lämpöpumpun sisällä. Kaksi tai useampia tiedonsiirtokaapeleita voidaan kytkeä yhteen ja jatkaa jatkoliittimillä. Tarvittavat tarvikkeet Sähköliitäntä Tiedonsiirtokaapeli kytketään liitäntään Exp.in tai Exp.ut. DHPR Eco VKILA220 11
12 Elektroninen virtausvahtisarja IFM 086U3368 Hitsausnippa 1 LEDnäyttö 2 Ohjelmointipainike Virtausvahti on elektroninen vahti, johon kuuluu joitakin liikkuvia osia. Sitä käytetään pohjavesi tai järvi/merivesijärjestelmissä, ja se valvoo, että lämmönvaihtimen läpi kulkee riittävän suuri virtaama. Katso oheinen kuva. Mukana toimitetut tarvikkeet Virtausvahti IFM SI5001, tuotenro 086U3345 Hitsausnippa IFM E40113, tuotenro 086U3367 Liitäntäkaapeli IFM EVC005, tuotenro 086U3366 Tiedonsiirtokaapeli Lämmönkeruuliuos WM HPC Kuumakaasupiiri Sähköliitäntä Virtausvahti kytketään liitäntäkaapelilla lämpöpumpun säätötietokoneeseen. Kolminapainen liitäntäkaapeli kytketään seuraavasti: Ruskea johdin, plusnapa (+), kytketään liittimeen 147 Sininen johdin, miinusnapa ( ), kytketään liittimeen 148 Musta johdin, tuleva signaali, kytketään liittimeen 124 Virtausvahti DHPR Eco Lämmönsiirrin Hitsausnippa Pohjavesikaivo Lämmönsiirrin 12 VKILA220 Lisälaiteopas
13 Käyttöveden vaihtoventtiili, DHPR Eco NordiCold 086U2471 Vaihtoventtiili on palloventtiilityyppinen. Sitä käytetään lämpimän käyttöveden ohjaukseen joko lämmitysjärjestelmään tai lämminvesivaraajiin lämmöntarpeesta riippuen. Katso oheinen kuva. Vaihtoventtiili LV Lämpöjohtopiiri Mukana toimitetut tarvikkeet Sähköliitäntä Vaihtoventtiilin moottori kytketään HPC RM:ään, digitaalilähtö 24 VAC, DO4. Käyttövesi HPC RM Lämmönkeruuliuos Kuumakaasupiiri DHPR Eco Tekniset tiedot Vaihtoventtiili DN 32, sisäpuolinen kierre Moottori Venttiilipesä Messinki Syöttöjännite 24 V/50 Hz Kuula Kromattu messinki Teho 5 VA Nesteen lämpötila C Pyörimisaika 15 s Maks. paineero 6 bar Momentti 6 Nm Venttiilipesän tiiviste PTFE Potentiaalivapaa kosketin 5 A/230 V Orenkaat EPDM Suojausluokka IP54 DHPR Eco VKILA220 13

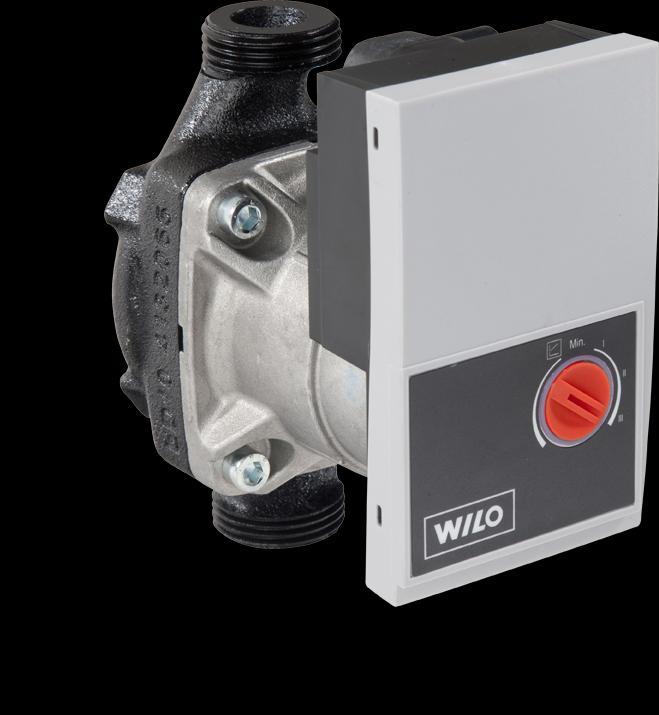

14 Kuumakaasupumppusarja Wilo 086L3004 Kuumakaasupumppu on kuumakaasupiirin kiertopumppu. Katso oheinen kuva. Sarja sisältää seuraavat tarvikkeet: 1 kiertopumppu Wilo Yonos Para GT 15/6 RKC FS , art.nr. 086L kpl sululla varustettuja yhteitä, Ø 28 puserrusliitin RSK , Tuotenro 086U4232 (2 liitintä) Sähköliitäntä Kuumakaasupumppu liitetään DHPR Eco liitinrimaan kytkentäohjeen mukaisesti. Joustoletkut, roskasiivilä, virtauksensäätöventtiili. WM HPC Joustoletkut Roskasuodatin Venttiili Kuumakaasupiiri DHPR Eco Kuumakaasupumppu 14 VKILA220 Lisälaiteopas
15 Huoneanturi WRF04 ThermokonDanelko 086U3354 Huoneanturi on huonelämpötilan aktiivinen anturi. Anturi kiinnitetään seinään. Mukana toimitetut tarvikkeet Sähköliitäntä 24 VAC syöttöjännite. Huoneanturi kytketään WM HPC:hen, analoginen tulo 0 10 V, AI1. Mittausalue: Lämpötila: 0 50 C. DHPR Eco VKILA220 15
16 Kastepisteanturi FTW04 ThermokonDanelko 086U3396 Kastepisteohjaus on lisätoiminto sen varmistamiseksi, että jäähdytyspiirissä ei tapahdu kosteuden tiivistymistä. Jos lämpötila ja kosteus lähestyvät kastepistettä, menolämpötilan ohjearvoa nostetaan. Anturi kiinnitetään seinään. Tarvittavat tarvikkeet Sähköliitäntä 24 VAC syöttöjännite. Kastepisteanturi kytketään HPC CM:än (jäähdytysmoduuli) tuloihin AI1 (lämpötila) ja AI2 (ilmankosteus). Mittausalue: Suhteellinen kosteus: 5 95 %. Lämpötila: 0 50 C. 16 VKILA220 Lisälaiteopas
17 DHPR Eco VKILA220 17
18 Reititin webaccesstoiminnolle DLink 086U4840 Käytetään lämpöpumpun liittämiseen Internetiin. Reititin ohjaa verkkoliikennettä lämpöpumpun asennuspaikan paikallisverkon ja Internetin välillä. Se rajoittaa myös Internetistä tulevaa verkkoliikennettä. Reititin on valmiiksi konfiguroitu niin, että lähtevät portit ovat ja eli kytkennän yhteydessä ei tarvitse tehdä mitään asetuksia. Mukana toimitetut tarvikkeet Reitittimen mukana toimitetaan metrin verkkokaapeli. Kytkentä Reitittimessä on WANportti, joka kytketään laajakaistamodeemiin tai laajakaistaliitäntään, katso kuvat alla. Reitittimessä on myös neljä verkkoliitäntää paikallisverkolle, joihin lämpöpumput liitetään. Ellei neljä liitäntää riitä, voidaan käyttää kytkintä liitäntöjen lisäämiseen. Verkkokaapeli kytketään lämpöpumpun WM HPC:n Ethernetliitännän ja reitittimen vapaan liitännän välille. Internet Modeemi Reititin WANportti Internet Modeemi Reititin WANportti 18 VKILA220 Lisälaiteopas
19 Pehmokäynnistys Carlo Gavazzi 086L1516 Käytetään virranvoimakkuuden rajoitukseen lämpöpumpun käynnistyksen yhteydessä. Pehmokäynnistys jakaa virrankulutuksen muutaman sekunnin ajalle, jolloin pumppu käynnistyy hitaammin ja vältetään virtapiikit sähköverkossa. Tekniset tiedot Taulukossa näkyy virrankulutus DHPR Ecolämpöpumpun käynnistyessä pehmokäynnistyksellä ja ilman. Lämpöpumppu, DHPR Eco Käynnistys ilman pehmokäynnistystä (A) Käynnistys pehmokäynnistyksellä (A) Käynnistysvirta (A) Mukana toimitetut tarvikkeet Pelti, ruuvi, kaapelit sekä nippusiteitä asennukseen. Asennus Pehmokäynnistys asennetaan sähkökaapin ja kompressorin väliin oikealla olevan kuvan mukaan. Pehmokäynnistyksen mukana toimitetaan täydelliset asennusohjeet. Sähköliitäntä Katso tuotteen mukana toimitetut kytkentä ja asennusohjeet. Pehmokäynnistys DHPR Eco VKILA220 19
20 Sähkömekaaninen toimilaite ohjausventtiileille SQS 65.5 WCSjärjestelmään (käyttöveden täyttö) Siemens 086U4837 Toimilaite ohjaa venttiiliä, joka avaa virtauksen lämminvesivaraajan läpi. Moottorissa on 35 sekunnin säätöaika, DC 010 V ohjaussignaali, AC 24 V syöttöjännite sekä asennon ilmaisu. Käsinsäätö on mahdollista. Lämpöjohtopiiri Ohjausventtiili KV LV LVK LVVAR LVVAR LVVAR LVVAR Lämmönkeruupiiri DHPR Eco Kuumakaasupiiri Tarvittavat tarvikkeet Ohjausventtiili VVG (2tie). Lämmitysteho enintään 110 kw. Tuotenumero 086U3730 tai ohjausventtiili VVG (2tie). Lämmitysteho kw. Tuotenumero 086U VKILA220 Lisälaiteopas
21 Sähkömekaaninen toimilaite ohjausventtiileille SQS 65.5, jatkoa Asennus Toimilaite kierretään suoraan venttiilin päälle pysty tai vaakaasentoon. Säätöä ei tarvita. Sähköliitäntä Analoginen lähtö 0 10 V, AO1: Signaali ohjausventtiiliin Digitaalilähtö 24 VAC 2.1, DO1.1: Signaali täyttöpumppuun Digitaalilähtö 24 VAC 2.2, DO1.2: Signaali täyttöpumppuun M 24 VAC VAC 2.2 Exp.in DO1.1 DO1.2 HPC EM WCS SQS 65.5 G G 0 Y 1 T1 T2 AO1 GND Exp.out 010V 24 VAC VAC 2.2 DHPR Eco VKILA220 21

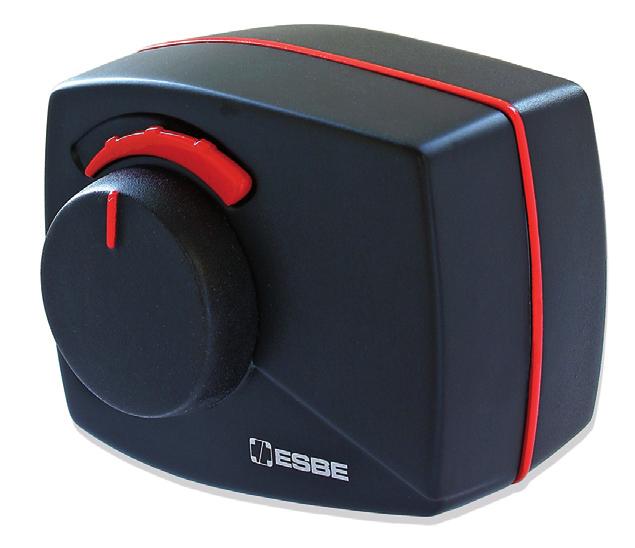

22 Toimilaite shunttiventtiileille ESBE ESBE 086U5272 Venttiilitoimilaite, jota käytetään ESBEshunttiventtiilien ohjaamiseen. Proportionaalinen, 3tie tai 2tieohjaussignaali. Myös käsinsäätö on mahdollinen. Shunttiventtiili 2 Shunttiventtiili 1 Lämpöjohtopiiri 2 Lämpöjohtopiiri 1 Anturi, shunttilämpötila Kiertovesipumppu KV LV LVK LVVAR LVVAR LVVAR LVVAR Laajennusmoduuli Shunttitoiminto DHPR Eco Lämmönkeruupiiri Kuumakaasupiiri Mukana toimitetut tarvikkeet Toimilaitteen mukana toimitetaan adapteri, jolla se liitetään shunttiventtiiliin sekä 1,5 m kytkentäkaapeli. Tekniset tiedot Moottori Syöttöjännite Teho Pyörimisaika Suojausluokka 24V AC/DC, 50/60 Hz 5 VA 45/120 s IP41 Asennus Toimilaite asennetaan venttiilille adapterin avulla. Venttiilin mukana toimitetaan asennusohje. 22 VKILA220 Lisälaiteopas
23 Toimilaite shunttiventtiileille ESBE, jatkoa Sähköliitäntä Analoginen lähtö 0 10 V, AO1: Signaali ohjausventtiiliin Lisälämpöön käytettävän shunttiventtiilin sähköinen kytkentä: WMHPC AO1 GND 24 VAC VAC L N Y ARA659 Alashunttiryhmään käytettävän shunttiventtiilin sähköinen kytkentä: M 24 VAC VAC 2.2 Exp.in DO1.1 DO1.2 ESBE ARA659 Y L N HPC EM WCS T1 T2 AO1 GND Exp.out 010V 24 VAC VAC 2.2 DHPR Eco VKILA220 23
24 Shunttiventtiilit ESBE ESBE 086U5265 3tieshunttiventtiili VRG131 DN20KVS 6,3 086U5266 3tieshunttiventtiili VRG131 DN25KVS U5267 3tieshunttiventtiili VRG131 DN32KVS U5268 3tieshunttiventtiili VRG131 DN40KVS 25 ESBEshunttiventtiilejä käytetään vaihto tai jakoventtiileinä vesivirtauksen ohjaamiseen käytettäessä ulkoisia lämmönlähteitä, kuten öljykattilaa (shunttiventtiili 1 edellisen sivun järjestelmäkuvassa). Sillä voidaan myös ohjata virtaus alashunttiryhmiin, ts. lämmitysjärjestelmän osiin ja säätää näin patteri ja lattialämpöjärjestelmien tai vastaavien sovellusten jäähdytystä tai lämmitystä (shunttiventtiili 2 edellisen sivun järjestelmäkuvassa). Katso edellinen kappale, Toimilaite shunttiventtiileille ESBE. Tekniset tiedot Shunttiventtiili Venttiilipesä Säädin Sinkkikadonkestävää messinkiä PPS komposiitti Nesteen lämpötila 10 C 130 C Maks. paineero 1 baaria (sekoitus) 2 baaria (jako) Orenkaat EPDM 24 VKILA220 Lisälaiteopas
25 Shunttiventtiilit ESBE, jatkoa Valittava venttiili riippuu osin Kvsarvosta, ts. kapasiteettiarvosta m³/h 1 baarin painehäviöllä, osin järjestelmästä, johon venttiili asennetaan. Patterijärjestelmiin valitaan tavallisesti t = 20 C ja lattialämmitysjärjestelmiin t = 5 C. Sopiva painehäviö on 315 kpa. Oikean venttiilikoon valitsemiseen käytetään alla olevaa käyrästöä. Lähde liikkeelle tehontarpeesta (esim. = 25 kw) ja mene pystysuoraan tarvoon (esim. = 15 C). Jatka vaakasuoraan varjostetulle alueelle (painehäiviö = 3 10 kpa) ja valitse pienempi vaihtoehto (esim. Kvs = 6,3). Shunttiventtiilin mitoitus kattilajärjestelmään Kvs = Virtaus m 3 /h ,3 4 2,5 0,5 0, ,2 0, kw Painehäviö kpa Teho DHPR Eco VKILA220 25
26 Shunttiventtiilit ESBE, jatkoa Säätöventtiileille Kvsarvo annetaan aina yhteen (lämpöä johtavaan) suuntaan. Painehäviökaavio Virtaus m 3 /h l/s Kvs m 3 /h ,5 0,2 0,1 0, ,5 0,2 0,1 0,05 0,02 0, Painehäviö kpa ,3 4,0 2,5 1,6 1,2 1,0 0,6 26 VKILA220 Lisälaiteopas
27 Virtauksensäätöventtiili kuumakaasupiiriin Nordicold 086U l/min Virtauksensäätöventtiilin avulla säädetään veden virtaus kuumakaasupiirin läpi sopivan alhaiselle tasolle lämpöpumpun hyötysuhteen maksimoimiseksi. Tarvittava venttiili lasketaan maks. 20 % lämpöpumpun nimellisestä lauhdutinvirtauksesta. Alla olevilla virtaamilla valitaan tämä venttiili: DHPR Eco 22 = 6 l/min DHPR Eco 26 = 7,2 l/min DHPR Eco 33 = 9,6 l/min DHPR Eco 42 = 12 l/min Virtauksensäätöventtiili DHPR Eco VKILA220 27
28 Virtauksensäätöventtiili kuumakaasupiiriin, jatkoa Tekniset tiedot Virtauksensäätöventtiili Pesä ja sisäosa Messinki Virtausmittari iskunkestävä ja lämmönkestävä muovi Jousi ruostumaton teräs Orengas EPDM Suurin käyttölämpötila Katso paine/lämpötilakäyrästö Alin käyttölämpötila 20 Suurin käyttöpaine katso painehäviökäyrästö Virtaustarkkuus ±10 % lukemasta Paine/lämpötilakäyrästö 12 Suurin työpaine PB (bar) Suurin käyttölämpötila TB ( C) 28 VKILA220 Lisälaiteopas
29 Virtauksensäätöventtiili kuumakaasupiiriin, jatkoa Painehäviökaavio Painehäviökäyrästö (mbar) Tarvittavat tarvikkeet Asennus Venttiilit voidaan toimittaa ulkokierteellä varustetulla putkiliittimellä, juotosliittimellä tai puserrusliittimellä varustettuna. Ryhmäventtiilit voidaan asentaa haluttuun asentoon. Tarkan virtauksen takaamiseksi suositellaan, että tulopuolelle asennetaan suora putkiosuus (yhtä pitkä kuin venttiilin runko). Venttiilin mukana toimitetaan asennusohje. Sähköliitäntä Virtaus (l min) DHPR Eco VKILA220 29
30 RS232 to RS422/485 muunnin Valmistaja : Moxa 086U9011 Muunninta käytetään silloin kun tarvitaan RS422/485 liitäntä RS232 sijaan. Muunnin voidaan asentaa DINkiskolle. Toimituksessa mukana tulevat tarvikkeet Moxa TCC100 DB9 kulmaliitin joka liitetään RS232 liittimeen WMHPC yksikössä. Sähköasennus RS232 liitetään WMHPC RS232 liittimeen. Jos yksikkö asennetaan sähkökaapin sisälle on 24V syöttö (24 VDC) saatavilla liittimiltä 147 (V+) ja 148 (V). RS422/485 liitetään Moxa TCC100 manuaalin mukaisesti 30 Lisälaiteopas VKILA220
31 VKILA220
