1 Published on Talotekniikkainfo ( Etusivu > Luonnos: Sisäilmasto ja ilmanvaihto, opas Luonnos: Sisäilmasto ja ilmanvaihto, opas Tämä opas koostuu opastavista teksteistä, jotka on tehty yhteistyössä alan toimijoiden kanssa ympäristöministeriön sisäilmasto ja ilmanvaihto -asetuksen soveltamisen tueksi. Yksittäiset ohjeet on järjestetty asetuksen pykälien mukaisiin alakohtiin. Varsinaiset asetustekstit on kopioitu asetusluonnoksesta ja ne tullaan päivittämään siinä vaiheessa kun asetus annetaan. Opasta täydentää kokoelma esimerkkejä, joka täydentyy ajan kuluessa. Opastavat tekstit eivät ole velvoittavia, ja ne on kirjoitettu yleisellä tasolla niin, että niitä noudattamalla voidaan toteuttaa asetuksessa esitetyt määräykset ja vaatimukset. Opastavan tekstin kullakin ohjeella voi olla useita yksityiskohtaisia toteutustapoja esimerkiksi sen mukaan, mikä on ollut suunnittelijan valitsema suunnitteluperiaate tai kohteen tilaajan vaatimustaso. Opasta käytettäessä on myös muistettava, että oppaassa olevien ohjeiden lisäksi on muita toteutustapoja, joilla päästään määräysten mukaiseen vaatimustasoon. Erityissuunnittelijan on huolehdittava, että erityissuunnitelma täyttää rakentamista koskevien säännösten ja määräysten sekä hyvän rakennustavan vaatimukset. Rakennusvalvontaviranomainen voi vaatia lausunnon, jos rakentamisessa käytetään sellaisia rakennuksen turvallisuuteen, terveellisyyteen tai pitkäaikaiskestävyyteen merkittävästi vaikuttavia suunnittelu- ja toteutusmenetelmiä tai tuotteita, joiden toimivuudesta ei ole yleisesti varmuutta tai aikaisempaa kokemusta. Rakennusta suunniteltaessa on myös hyvä muistaa, että vaatimustaso on usein järkevää asettaa vaativammaksi kuin määräyksissä esitetty minimitaso. Asetuksessa esitetyt vaatimukset koskevat kaikkia rakennuksia ja lisäksi kukin kohteen vaatimukset asetetaan erikseen niin, että lopputulos palvelee käyttäjäänsä mahdollisimman hyvin. Käytännön suunnittelussa suunnittelutavoitteet asetetaan vielä kaikkia koskevia vaatimuksia ja kohteen vaatimuksia tiukemmiksi, jotta voidaan varautua rakentamisen ja käytön aikana ilmeneviin muutoksiin ja siihen, että suunnitelma ei kaikilta osin toteudukaan. Yleistä [1] Esipuhe Suomen rakentamismääräyskokoelman (RakMk) kaikki osat uudistetaan maankäyttö- ja rakennuslain muutoksen myötä. Uudistamishankkeen tavoitteena on, että uudistettua kokoelmaa voitaisiin käyttää niissä hankkeissa, joiden rakennuslupaa haetaan vuoden 2018 alun jälkeen. Rakentamismääräyskokoelman talotekniikkaan liittyvät osat pyritään saattamaan asetuksiksi vuoden 2017 samassa aikataulussa kuin kokoelman muutkin asetukset uudistetaan. Yhtenä uudistamishankkeen tavoitteista on eriyttää entistä selvemmin määräykset ohjeista. Nyt voimassa olevien rakentamismääräyskokoelmien määräysten lukumäärä on suhteellisen vähäinen, ja käytännön rakentamisessa on tästä syystä tukeuduttu määräysten yhteydessä olleisiin ohjeisiin ja selityksiin. Tämän oppaan päätavoitteena on varmistaa muuttuvassa säädöstilanteessa rakentamisen laadunhallinnan

2 edellytyksiä ja edelleen kehittää laadukasta talotekniikan laitevalmistusta ja toteutusta normisäännöstelyn supistuessa. Opasta voidaan käyttää sellaisenaan, sen sisältöä voidaan hyödyntää tutkimus- ja kehitystoiminnassa ja ottaa koulutusmateriaalien osaksi. Oppaan tavoitteena on selkeyttää asetuksissa esitettyjen olennaisten vaatimusten tulkintaa ja tätä kautta helpottaa tuotekehityksen ja suunnittelun vaatimusmäärittelyä uuteen tilanteeseen soveltuvien kilpailukykyisten suunnitteluratkaisujen ja tuotteiden kehittämiseksi, valitsemiseksi ja vaatimustenmukaisuuden varmentamiseksi. Ohjeet antavat tukea myös asennukseen, käyttöönottoon ja ylläpitoon. Oppaaseen on koottu rakentamismääräyskokoelman väistyvistä osista ne opastavat ja selittävät ohjeet, joita katsotaan edelleen tarvittavan käytännön suunnittelussa ja rakentamisessa. Lisäksi on otettu huomioon ne viime vuosina valmistuneet esiselvitykset, joita uudistamishankkeen valmistelemiseksi on eri tahoilla tehty. Opas on vapaasti eri tahojen käytettävissä ilman erillistä käyttölupaa. Oppaiden tekstejä voi vapaasti käyttää esimerkiksi erilaisten tietoaineistojen ja -kortistojen valmistamisessa. Oppaiden sisältö kuvaa hyvän suunnittelutavan tai hyviä suunnittelutapoja oppaiden kirjoittamishetkellä, mutta ajan myötä niiden rinnalle voi syntyä myös muita yhtä hyviä tai parempia ratkaisuja. Oppaan kirjoittamisen päärahoittajana on ollut Rakennustuotteiden Laatu Säätiö ja oppaan valmistelua ohjaavaan ryhmään kuuluu edustajia hanketta rahoittaneista yrityksistä ja yhdistyksistä: Talotekniikkateollisuus ry (hankkeen koordinointi ja kirjoitustyön ohjaus) Ympäristöministeriö Rakennustarkastajayhdistys ry Allaway Oy BetterPipe Finland Oy Camfil Oy Climecon Oy Enervent Oy ETS Nord Oy Fläkt Woods Oy Halton Oy KP-Tekno Oy LVI-TU ry SKOL ry SK-Tuote Oy Swegon Oy Uponor Oy Vallox Oy Opasmateriaalin kirjoittajina ovat seuraavat henkilöt: Yleistä [1] Harri Aavaharju, Rakennustarkastusyhdistys ry Jari Hotokainen, Granlund Oy Sasu Karkiainen, Ax-suunnittelu Oy Urpo Koivula, Ax-suunnittelu Oy Erkki Koskinen, Camfil Oy Mikko Saari, VTT Expert Services Oy Jorma Railio Jonne Järvinen, Insinööritoimisto Stacon Oy Mika Reinikainen, Granlund Oy Juhani Hyvärinen, päätoimittaja, Talotekniikkateollisuus ry

3 Sisällysluettelo Sisällysluettelon numerointi noudattaa asetuksen jäsentelyä. Kappaleiden numerointi on juokseva ja numerointi vastaa asetuksen pykälien numerointia. 1. luku, Yleistä 1 Soveltamisala 2 Määritelmät 2. luku, Rakennuksen sisäilmasto 3 Sisäilmaston suunnittelu 4 Huonelämpötilojen suunnitteluarvot 5 Sisäilman laatu 6 Sisäilman kosteus 7 Valaistusolosuhteet 3. luku, Ilmanvaihto ja ilmanvaihtojärjestelmät 8 Ilmanvaihto 9 Ulkoilmavirrat 10 Ilmavirtojen ohjaus 11 Moottoriajoneuvosuojan ilmavirrat 12 Ilmansuodatuksen tarve 13 Poistoilmaluokat 14 Ulkoilmalaitteiden ja ulospuhallusilmalaitteiden sijoittaminen 15 Palautus-, siirto- ja kierrätysilma 16 Ilman jako ja poisto 17 Ilmanvaihdon yhdistäminen 18 Ilmanvaihdon tiiviysluokat

4 19 Ilmanvaihtojärjestelmän tiiviys- ja lujuusvaatimus 20 Ilmavirtojen tasapaino ja rakenteiden ilmanpitävyys 21 Epäpuhtauksien leviäminen lämmöntalteenottolaitteessa 22 Tulisija ja erillispoistot 23 Ilman kostutus 24 Ilmanvaihtojärjestelmän puhdistettavuus ja huollettavuus 25 Ilmanvaihtojärjestelmän eristäminen 4. luku, Ilmanvaihtojärjestelmän käyttöönoton mittaukset Yleistä [1] 26 Tiiviys 27 Ilmavirrat ja ominaissähköteho Kirjoitus- ja kommentointiohjeet Ohjeet kommentointiin Ohjeen tekstejä voi kommentoida sellaiset tahot, joilla on käytössään käyttäjätunnukset opasjärjestelmään. Tunnuksia voi kysyä Talotekniikkateollisuus ry:stä Juhani Hyväriseltä. Kommentteja ei voi antaa nimettä. 1. Kommentit annetaan kirjoittamalla ne kunkin ohjesivun alalaidassa olevaan "Lisää uusi kommentti" - kenttään. Kun kyseinen kenttä on valittu, voi kommentoija vierittää sivun tekstiä oikeassa laidassa olevaa vierityspalkkia tai hiirtä käyttäen. Komenttikenttä pysyy näkyvissä näytön alalaidassa. 2. Koska kommentteja ei voi sijoittaa sivun tekstin sekaan, olisi hyvä, jos kommentissa viitataan, mihin tekstikohtaan se liittyy. Tämä tapahtuu esimerkiksi kopioimalla kommentoitavan tekstikappaleen tekstiä sopva määrä kommentin alkuun. 3. Uusin kommentti on aina alimmaisena kommenttiketjussa. Yleistä [1] Luku 1, Yleistä Yleistä [1]

5 1 Soveltamisala Tämä asetus koskee uuden rakennuksen sisäilmaston ja ilmanvaihdon suunnittelua ja rakentamista. Asetus koskee myös rakennuksen laajennusta ja kerrosalaan laskettavan tilan lisäämistä. Asetusta ei kuitenkaan sovelleta maatalouden tuotantorakennuksen eikä sellaisen uuden asuinrakennuksen, joka on tarkoitettu käytettäväksi vähemmän kuin neljän kuukauden ajan vuodessa, suunnitteluun ja rakentamiseen. Asetusta sovelletaan uuden rakennuksen suunnitteluun ja rakentamiseen. Korjausrakentamisesta annetaan tarvittaessa oma asetus. Asetuksen alussa viitataan maankäyttö- ja rakennuslain niihin kohtiin, joiden nojalla asetuksen määräykset on annettu. Kohdat ovat: 117 c :n 3 momentti laissa 958/2012: Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä rakennukselta edellytettävistä terveellisyyteen liittyvistä fysikaalisista, kemiallisista ja mikrobiologisista olosuhteista, taloteknisistä järjestelmistä ja laitteistoista sekä rakennustuotteista. 117 d :n 2 momentti laissa 958/2012: Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä rakennukselta edellytettävästä käyttöturvallisuudesta. 117 f :n 3 momentti laissa 958/2012: Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä: 1) rakenteilta ja rakennusosilta edellytettävästä ääneneristävyydestä; 2) taloteknisten laitteiden sallitusta äänitasosta; 3) rakennuksen ääniolosuhteille asetettavista vaatimuksista; 4) piha- ja oleskelualueiden meluntorjunnasta ja ääniolosuhteille asetettavista vaatimuksista. 117 g :n 4 momentti laissa 151/2016: Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä: 1) rakennuksen, rakennusosien ja teknisten järjestelmien energiatehokkuuden vähimmäisvaatimuksista sekä näiden laskentatavasta rakennuksessa; 2) energialaskennan lähtötiedoista ja selvityksistä; 3) energian kulutuksen ja siihen vaikuttavien tekijöiden mittaamisesta; 4) rakennuksen käyttötarkoituksen perusteella tapahtuvasta energiatehokkuuden vaatimustasojen asettamisesta ja luonnonvarojen säästeliään kulumisen ottamisesta huomioon niissä; 5) rakennustuotteista; 6) teknisesti, taloudellisesti ja toiminnallisesti toteutettavissa olevasta energiatehokkuuden parantamisesta korjaus- tai muutostyön taikka käyttötarkoituksen muutoksen yhteydessä.

6 117 i :n 4 momentti laissa 958/2012: Ympäristöministeriön asetuksella voidaan antaa tarkempia säännöksiä käyttö- ja huolto-ohjeen sisällöstä. 150 f :n 4 momentti laissa 41/2014: Ympäristöministeriön asetuksella voidaan antaa tarkempia säännöksiä tarkastusasiakirjan sisällöstä ja siihen tehtävistä merkinnöistä. Keskeisiä asiakokonaisuuksia, joita käsitellään muissa asetuksissa: Ohje [2] ääneneristys ja meluntorjunta. Ilmanvaihto ei saa aiheuttaa häiritsevää melua. rakennuksen kosteustekninen toimivuus. Ilmanvaihdolla voidaan vaikuttaa kosteuden hallintaan ja ilmanvaihto ei saa aiheuttaa kosteusriskejä rakenteille rakennuksen energiatehokkuus. Ilmanvaihdon energiatehokkuus. rakennuksen paloturvallisuus ja sen osana ilmanvaihtolaitteiston paloturvallisuus 2 Määritelmät Tässä asetuksessa tarkoitetaan: 1. huonelämpötilalla ilman lämpötilaa oleskeluvyöhykkeellä; 2. ilmanvaihdolla sisäilman laadun ylläpitämistä ja parantamista huoneen ilmaa vaihtamalla; 3. ilmanvaihtojärjestelmän ominaissähköteholla (kw/(m 3 /s)) rakennuksen koko ilmanvaihtojärjestelmän kaikkien puhaltimien ja niihin liittyvien taajuusmuuttajien ja muiden tehonsäätölaitteiden yhteenlaskettua sähköverkosta ottamaa sähkötehoa jaettuna ilmanvaihtojärjestelmän suunnitellun käyttöajan ulospuhallusilmavirralla tai ulkoilmavirralla sen mukaisesti kumpi näistä on suurempi; 4. ilmastoinnilla sisäilman puhtauden, lämpötilan, kosteuden ja ilman liikkeen hallintaa tulo- tai kierrätysilmaa käsittelemällä; 5. kierrätysilmalla ilmaa, joka palautuu ainoastaan samaan huonetilaan tai asuntoon; 6. koneellisella poistoilmanvaihtojärjestelmällä järjestelmää, jolla ilma poistetaan rakennuksesta koneellisesti puhaltimen avulla ja tilalle tulee ulkoilmaa ulkoilmalaitteiden kautta; 7. koneellisella tulo- ja poistoilmajärjestelmällä järjestelmää, jolla ilma poistetaan rakennuksesta koneellisesti puhaltimen avulla ja tilalle tuodaan ulkoilmaa puhaltimen avulla; 8. oleskelutilalla asumiseen tai työskentelyyn tarkoitettua huonetilaa, joka on tarkoitettu yli 30 minuutin yhtäjaksoiseen oleskeluun; 9. oleskeluvyöhykkeellä sitä osaa huonetilasta, jossa sisäilmastovaatimukset on suunniteltu toteutuviksi ja jonka alapinta rajoittuu lattiaan, yläpinta on 1,8 metrin korkeudella lattiasta ja sivupinnat ovat 0,6 metrin etäisyydellä ulko- tai sisäseinästä tai vastaavasta kiinteästä rakennuksen osasta; 10. painovoimaisella ilmanvaihtojärjestelmällä järjestelmää, jonka toiminta perustuu pääasiassa korkeusja lämpötilaerojen sekä tuulen aiheuttamiin paine-eroihin siten, että sisäilma virtaa ulos rakennuksesta ja tilalle tulee ulkoilmaa ulkoilmalaitteiden kautta; 11. palautusilmalla ilmaa, joka palautetaan tuloilmana tai osana sitä siten, että palautettavassa ilmassa on kahden tai useamman eri huonetilan poistoilmaa; 12. poistoilmalla ilmaa, joka johdetaan huonetilasta pois; 13. siirtoilmalla ilmaa, joka johdetaan tilasta toiseen tilaan; 14. suunnitellulla käyttöiällä ilmanvaihtojärjestelmälle, sen osalle tai komponentille asetettua käyttöaikavaatimusta, jonka määrittelee rakennushankkeeseen ryhtyvä, rakennuttaja tai suunnittelija; 15. sisäilmastolla rakennuksessa vaikuttavien kemiallisten, fysikaalisten ja mikrobiologisten olosuhteiden

7 muodostamaa kokonaisuutta; 16. suunnitellulla käyttöajalla aikaa, jolloin rakennuksessa tai tilassa oleskellaan ja rakennusta tai tilaa käytetään sen suunnitellun käyttötarkoituksen mukaisesti; 17. tuloilmalla ilmaa, joka johdetaan huonetilaan; 18. ulkoilmalla ilmanvaihdon kautta ulkoa sisätiloihin hallitusti johdettua ilmaa; 19. ulospuhallusilmalla poistoilmaa, joka johdetaan rakennuksesta ulos. Kuvassa 1.1 on esitetty ilmavirtojen nimet yhdessä määritelmän numeron kanssa. Kuva 1.1 Ilmavirtojen nimet ja määritelmät. Kuva on osittainen kopio standardin SFS-EN :2017 standardista. Kuvaan on merkitty vain asetustekstin määritelmissä mainitut ilmavirrat. Luku 2, Rakennuksen sisäilmasto 3 Sisäilmaston suunnittelu Pääsuunnittelijan, erityissuunnittelijan ja rakennussuunnittelijan on tehtäviensä mukaisesti rakennusta suunnitellessaan otettava huomioon seuraavat rakennuksen sisäilmastoon vaikuttavat tekijät: 1. sisäiset kuormitustekijät kuten: lämpö- ja kosteuskuormitus, laitteet, valaistus, henkilökuormat, melulähteet, prosessit, rakennustuotteiden päästöt sekä muut rakennuksen käyttöön liittyvät epäpuhtaudet; 2. ulkoiset kuormitustekijät kuten sää- ja ääniolot, ulkoilman laatu ja muut ympäristötekijät; 3. sijainti ja rakennuspaikka.

8 Pääsuunnittelijan, erityissuunnittelijan ja rakennussuunnittelijan on tehtäviensä mukaisesti otettava huomioon rakennuksen käyttötarkoituksen mukainen sisäilmasto, kun: 1. suunnitellaan rakennuksen lämmön- ja kosteudeneristystä sekä ikkunoiden ominaisuuksia ja aurinkosuojausta; 2. suunnitellaan rakennuksen energiatehokkuutta; 3. määritellään rakennuksen ulkovaipan, alapohjan ja kuilujen ilmanpitävyyttä sekä tilojen välisten rakenteiden ilmanpitävyyttä; 4. suunnitellaan rakennuksen ääneneristystä ja meluntorjuntaa; 5. suunnitellaan tilojen valaistusta ja päivänvalon hyödyntämistä; 6. valitaan rakennusmateriaaleja; 7. suunnitellaan rakennuksen lämmitystä ja jäähdytystä sekä muita talotekniikkajärjestelmiä, niiden käyttövarmuutta ja tilantarvetta; 8. suunnitellaan rakennustyömaan kosteudenhallintaa; 9. suunnitellaan rakennustöiden ja ilmanvaihtojärjestelmän puhtauden hallintaa; 10. laaditaan rakennustyömaan, vastaanoton ja käyttöönoton aikataulua; 11. suunnitellaan rakennuksen ja teknisten järjestelmien käytettävyyttä, asianmukaista käyttöä ja kunnossapitoa sekä laaditaan rakennuksen käyttö- ja huolto-ohjetta. Rakennuksen käyttötarkoituksen mukaisen sisäilmaston aikaansaamiseksi voidaan käyttää rakenteellisia keinoja, pienentää sisäisiä kuormitustekijöitä, rajoittaa ulkoisten ja sisäisten kuormitustekijöiden vaikutusta sekä käyttää lämmitys-, jäähdytys-, ilmanvaihto- ja ilmastointiteknisiä keinoja sekä näihin liittyvää ohjausta ja säätöä. Rakennuksen sisäilmaston suunnittelun ja rakentamisen lähtökohta on, että oleskeluvyöhykkeellä saavutetaan kaikissa tavanomaisissa sääoloissa ja käyttötilanteissa terveellinen ja turvallinen sisäilmasto. Muut sisäilmastolle asetetut vaatimukset määräytyvät yleensä rakennuksen käyttötarkoituksen perusteella. Esimerkiksi toimistorakennuksessa sisäilmastolle asetetaan terveyden ja turvallisuuden ohella yleensä vaatimuksia myös viihtyvyyden suhteen kun taas esimerkiksi kylmävarastossa on perusteltua luopua viihtyvyyskriteerien asettamisesta. Tilakohtaisia ilmavirran ohjearvoja ja oleskeluvyöhykkeen ilman nopeuden ohjearvoja esitetään esimerkissä Ilmavirtojen, ilman liikkeen ja äänitason ohjearvoja [3], joka on kopio vuoden 2012 Rakennusten sisäilmasto ja ilmanvaihto -asetuksesta. Ilmavirtojen, ilman liikkeen ja äänitason ohjearvot päivitetään myöhemmin. Ohjeellisia sisäilmaston tavoitearvoja, suunnitteluohjeita ja tuotevaatimuksia on esitetty Rakennustieto Oy:n julkaisemassa Sisäilmastoluokitus-ohjekortissa. Ohjeellisia tavoitearvoja sisäilmaston äänitasoille esitetään standardissa SFS 5907, Rakennusten akustinen luokitus. Sisäilmastoluokitus 2017:ssa esitetyt äänitasojen tavoitearvot perustuvat standardiin SFS Käyttötarkoituksen mukaisen sisäilmaston aikaansaamiseksi energiataloudellisesti on ensisijaisesti suositeltavaa käyttää rakenteellisia suojauskeinoja, pienentää sisäisiä kuormitustekijöitä ja rajoittaa ulkoisten ja sisäisten kuormitustekijöiden vaikutusta. Asetuksen edellyttämien sisäilmaston suunnitteluun vaikuttavien tekijöiden huomioiminen suunnittelussa voidaan osoittaa esimerkiksi rakennuslupavaiheessa laatimalla yhteenveto LVI-suunnitteluperusteista [4] jossa esitetään mm. sisäolosuhdetavoitteet, sisäilmaston mitoitusarvot, mitoittavat kuormat ja ulkoiset mitoitusolosuhteet. Pääsuunnittelija huolehtii siitä, että rakennussuunnitelma ja erityissuunnitelmat muodostavat kokonaisuuden,

9 joka täyttää sisäilmastolle asetetut vaatimukset. Kustakin erityissuunnitelmasta vastaava henkilö huolehtii siitä, että suunnitelma täyttää osaltaan sisäilmastolle asetetut vaatimukset. Vastaava työnjohtaja huolehtii rakennussuunnitelman, erityissuunnitelmien ja hyvän rakennustavan mukaisesta työn tekemisestä siten, että sisäilmastolle asetetut vaatimukset täyttyvät suunnitelman mukaisesti. Kunkin erityissuunnitelman toteuttamisesta vastaava työnjohtaja huolehtii osaltaan siitä, että erityissuunnitelman toteutus täyttää suunnitelmissa sisäilmastolle asetetut vaatimukset. Ohje [2] 4 Huonelämpötilojen suunnitteluarvot Rakennuksen huonelämpötilan on oltava suunniteltuna käyttöaikana viihtyisä, eivätkä ilman liike, lämpötilasäteily, lämpötilan vaihtelu, lämpötilaerot ja pintalämpötilat saa sitä heikentää. Huonelämpötilan lämmityskauden suunnitteluarvona on käytettävä lämpötilaa 21 C. Huonelämpötilan hallinnan suunnittelussa huonelämpötila voi vaihdella välillä C lämmityskaudella ja välillä C lämmityskauden ulkopuolella. Erityisestä syystä, kuten tilan erityisiä lämpötiloja edellyttävän toiminnan tai tilan erityisluonteen vuoksi, voidaan huonelämpötilan suunnitteluarvona ja huonelämpötilan hallinnan suunnittelussa käyttää näistä arvoista poikkeavia lämpötiloja. Huonelämpötilojen hallinnan suunnittelun perusteena käytettävinä mitoittavina säätietoina on käytettävä liitteessä 1 esitettyjä eri säävyöhykkeille säädettyjä testivuoden säätietoja ja eri säävyöhykkeille säädettyjä lämmityskauden mitoittavia ulkoilman lämpötiloja. Sosiaali- ja terveysministeriö vahvistaa asetuksella asunnon ja muun oleskelutilan terveydelliset olosuhteet (STM 545/2015). Huonelämpötilojen tulee kaikissa tilanteissa täyttää em. asetuksen vaatimukset. Tilojen haitallisen lämpenemisen estämisestä ja kesäajan huonelämpötilan hallinnasta on annettu säännökset Ympäristöministeriön asetuksessa uuden rakennuksen energiatehokkuudesta. Ohjeellisia sisäilmaston tavoitearvoja, suunnitteluohjeita ja tuotevaatimuksia on esitetty Rakennustieto Oy:n julkaisemassa Sisäilmastoluokitus-ohjekortissa. Perustellusta syystä voidaan huonelämpötila suunnitella ohjearvosta poikkeavasti. Tällaisia lämmityskauden lämpötilojen tilakohtaisia suunnitteluohjearvoja esitetään taulukossa 1. Taulukko 1. Lämmityskauden huonelämpötilan tilakohtaisia suunnitteluohjearvoja tiloille, joiden huonelämpötilan suunnitteluarvo ei ole 21 C. Ohjearvoja käytettäessä on huolehdittava, ettei viereisten tilojen viihtyisyys heikkene.

10 Tila huonelämpötila [C o ] Porrashuone 17 Kylpyhuone, pesuhuone 22 Kuivaushuone 24 Myymälä 18 - myymälän kiinteä työpiste 21 Liikuntahalli 18 Kirkkosali 18 Tehdashalli, keskiraskas työ 17 Autokorjaamo, katsastustilat 17 Hissikuilu 17 Potilas-/hoitohuone 22 Jos tiloihin suunnitellaan tai rakennetaan sellaisia rakenteita, kuten suuria ikkunapintoja tai laitteita, joiden pintalämpötila poikkeaa selvästi huoneilman lämpötilasta, huonelämpötilana käytetään operatiivista lämpötilaa. Tilakohtaisten suunnitteluohjearvojen lisäksi syy poikkeamiseen voi aiheutua myös tilan käyttötarkoituksesta. Esimerkiksi, jos tiloissa oleskellaan pitkään lattialla kuten päiväkotien leikkihuoneissa, voidaan tämä huomioida tilojen suunnittelussa sellaisen lämmitystavan tai pintamateriaalin valinnalla, jolla saavutetaan suunnitelman mukainen viihtyisyys myös lattian tasolla. Ohje [2] 5 Sisäilman laatu Sisäilmassa ei saa esiintyä terveydelle haitallisessa määrin hiukkasmaisia epäpuhtauksia, fysikaalisia, kemiallisia tai mikrobiologisia tekijöitä eikä viihtyisyyttä jatkuvasti heikentäviä hajuja. Sisäilman hiilidioksidin hetkellisen pitoisuuden suunnitteluarvo huonetilan suunniteltuna käyttöaikana voi olla enintään 1450 mg/m3 (800 ppm) suurempi kuin ulkoilman pitoisuus. Sisäilman laatua ylläpidetään käyttämällä vähäpäästöisiä M1-luokan rakennusmateriaaleja sekä välttämällä sisäilmaan epäpuhtauksia päästäviä materiaaleja, kalusteita ja varusteita, pinnoitteita ja muita epäpuhtauslähteitä estämällä epäpuhtauksien leviäminen sisäilmaan pitämällä tilat puhtaina oikein toteutetulla ilmanvaihdolla huoltamalla ilmanvaihtolaitteistoa käyttö- ja huolto-ohjeiden mukaisesti, mikä tarkoittaa mm. ilmanvaihtolaitteiston suodattimien vaihtamista vähintään 6 kuukauden välein ja tulo- ja poistoilmakanaviston puhdistamista vähintään 5 vuoden välein

11 Sosiaali - ja terveysministeriö vahvistaa asetuksella (STM 268/2014) työpaikkojen hengitysilman epäpuhtauksien haitallisiksi tunnetut pitoisuudet (HTP). Lisäksi Sosiaali- ja terveysministeriö vahvistaa asetuksella asunnon ja muun oleskelutilan terveydelliset olosuhteet (STM 545/2015). Edellä mainituissa asetuksissa esitetyt sisäilman epäpuhtauksien raja-arvot eivät ole suunnitteluarvoja vaan ehdottomia toimenpiderajoja. Mitoitettaessa ilmanvaihdon määrää sisäilman epäpuhtauspitoisuuksiin perustuen on otettava huomioon riittävä toleranssi ehdottomiin toimenpiderajoihin nähden. Epäpuhtauksien pitoisuus voi tavanomaisissa tiloissa olla yleensä korkeintaan 1/10 työpaikan hengitysilman haitallisiksi tunnetuista pitoisuuksista (HTP), kun yksittäisen aineen vaikutus on täysin hallitseva. Jos ilmassa esiintyy useita haitallisiksi tunnettuja aineita, joiden yhteisvaikutusta ei tunneta, katsotaan hyväksyttävän pitoisuuden ylittyneen, jos summa i (C i /HTP i )> 0,1 jossa C i on mitattu yhden aineen pitoisuus ja HTP i kyseessä olevan aineen haitalliseksi tunnettu pitoisuus (8h). Jos tilassa esim. toiminnan, prosessin tai varastoinnin vuoksi on pistemäisiä epäpuhtauslähteitä, on epäpuhtauksien leviäminen koko tilaan pyrittävä estämään rakenteellisin ja ilmanvaihtoteknisin keinoin (esim. kohdepoistot). Kohdepoistoa käytetään aina, kun huonetilassa syntyy keskitetysti epäpuhtauksia. Epäpuhtauksien poiston tehokkuutta voidaan lisätä epäpuhtauslähteen koteloinnilla. Uusia tai saneerattuja tiloja käyttöönotettaessa on arvioitava tapauskohtaisesti tarve käyttää ilmanvaihtoa jatkuvasti tietyn ajan jotta uusien rakennus- ja pintamateriaalien, pinnoitteiden sekä kalusteiden ja varusteiden epäpuhtausemissiot ovat vakioituneet. Esimerkiksi Rakennustieto Oy:n julkaisemassa Sisäilmastoluokitus-ohjekortissa suositellaan ilmanvaihtoa pidettäväksi jatkuvasti käytössä 1 vuoden ajan rakennuksen valmistumisesta. Jos epäpuhtausemissioiden vakiintuminen voidaan osoittaa mittaroimalla, voi aika olla lyhyempikin. Lisäksi suositellaan tämän jälkeenkin tapauskohtaisesti iv-koneet käynnistettäväksi käyttöajan toimintatilaansa 2 tuntia ennen käyttäjien saapumista. Suomessa sisäilman radonpitoisuudet ovat mm. graniittisen kallioperän uraanipitoisuudesta johtuen olleet korkeampia kuin useimmissa muissa maissa. Tästä syystä on suositeltavaa rakennuslupavaiheessa laatia selvitys radonriskistä rakennuspaikalla sekä toimenpiteistä, joilla riskiin varaudutaan ja radonin haitoilta suojaudutaan. Sosiaali- ja terveysministeriön päätöksessä (944/1992) asuntojen huoneilman radonpitoisuuden enimmäisarvoista on määritetty pitoisuuden vuosikeskiarvon maksimiksi 400 Bq/m 3. Päätöksen mukaan uusi asunto tulee suunnitella ja toteuttaa siten, että vuosikeskiarvo ei ylitä arvoa 200 Bq/m 3. Uuden hankkeen rakennuslupavaiheessa on suositeltavaa laatia selvitys radonriskistä rakennuspaikalla sekä toimenpiteistä, joilla riskiin varaudutaan ja radonin haitoilta suojaudutaan. Radonin torjunnasta on annettu ohjeita esimerkiksi Rakennustieto Oy:n julkaisemassa Radonin torjunta?ohjekortissa. Ohje [2] 6 Sisäilman kosteus

12 Sisäilman kosteuden on pysyttävä tilojen suunnitellun käyttötarkoituksen mukaisissa arvoissa sisäilman kosteudesta aiheutuvia kosteusvaurioita, mikrobien kasvua tai terveydellistä haittaa välttäen. Sisäilman kosteuden tavoitetaso määräytyy tilojen käyttötarkoituksen mukaan. Vaikka käyttötarkoitus vaatisikin korkeaa sisäilman kosteutta, ei kosteus silti saa tiivistyä rakenteisiin, niiden pinnoille tai ilmanvaihtojärjestelmään. Kosteudenhallinnan suunnittelusta on ohjeita Rakennustieto Oy:n julkaisemassa Sisäilmastoluokitus-ohjekortissa. Tiloissa, joissa prosessi tai toiminta tuottaa tilaan kosteuskuormaa, hallitaan sisäilman kosteutta rakenteellisin ja teknisin keinoin. Ilmastointi- ja ilmankuivausjärjestelmien kapasiteetti määritetään kosteuskuormiin perustuen. Kostutuslaitteiden käyttöä on vältetty johtuen kostutuslaitteissa esiintyneistä hygienia- ja mikrobiongelmista sekä energiankäytön kasvusta. Tästä johtuen sisäilmaa kostutetaan yleensä vain tilojen käyttötarkoituksen tai tiloissa suoritettavan tuotanto- tai varastointiprosessin niin vaatiessa (mm. kirjapainot, elektroniikkateollisuus, tuotteiden varastointi jne). Ohje [2] 7 Valaistusolosuhteet Rakennuksen sisätiloissa on voitava ylläpitää näkötehtävän edellyttämä valaistusedellyttämää valaistusta tilojen suunniteltuna käyttöaikana. Valaistuksen ryhmittely ja ohjaus on suunniteltava siten, että valaistusta voidaan ohjata toimintojen ja päivänvalon määrän mukaisesti. Sisätilojen valaistussuunnittelun lähtötiedoiksi tarvitaan suunnittelun kohteina oleville tilatyypeille asetetut valaistusvaatimukset, joissa huomioidaan kyseisten tilojen käyttötarkoitukset ja erityispiirteet. Valaistusstandardiin SFS-EN on koottu sisätilojen valaistusvaatimukset näkötehtävän edellyttämällä tavalla. Myös sähkötekniset vaatimukset, energiatehokkuus ja erilaiset ohjaukset on otettava huomioon. Tilojen energiatehokas valaistus tukee valaistusstandardin tilakohtaisia vaatimuksia. Myös tilojen muuntojoustavuus on koetettava huomioida niin hyvin kuin se suinkin on mahdollista. Kaikki valaistussuunnittelun lähtötiedot on syytä kirjata tavoitearvoiksi, ja valaistuksen soveltuvuus on hyvä esittää valaistuslaskelmin. Tavoitearvot ja laskelmat on sen jälkeen luovutettava rakennushankkeeseen ryhtyvälle hyväksymistä varten ennen varsinaiseen suunnittelutyöhön ryhtymistä. Kirjaamiset tehdään päätilatyypeittäin ja ne voidaan esittää taulukkomuodossa. Ohjausten hyödyntäminen ja valaisimien ohjauslaitteiden kanssa yhteensopivat liitäntälaitteet mahdollistavat monipuolisesti säädettävän valaistuksen. Ohjaukset voidaan toteuttaa tilakohtaisesti paikallisen, keskusohjatun tai ohjelmoitavan järjestelmän avulla. Yksinkertaisimmillaan ohjaus on pelkkä kytkinohjaus.

13 Monipuolisimmissa ohjauksissa hyödynnetään sen sijaan vakiovalosäätöä, läsnäolo-ohjausta ja valaisinryhmäohjauksia sekä erilaisia valaistustilanneohjelmointeja osoitteellisessa järjestelmässä. Tarpeenmukaisen valaistusohjauksen hyödyntäminen parantaa olosuhteita ja ratkaisun energiatehokkuutta. Sen suunnittelussa on myös syytä huomioida ryhmittelyt, ohjauskaapeloinnit ja valaisimien liitäntälaitteiden ominaisuudet. Tekniset suunnitteluohjeet ja -mallit löytyvät ST-kortiston ja laitevalmistajien materiaaleista. Erityisen tärkeää on laatia valaistuksen ohjauksen toteutetusta loppuratkaisusta selkeä ja yksinkertainen dokumentaatio, joka suunnitellaan palvelemaan sekä järjestelmän käyttöä, että myöhemmin siihen mahdollisesti tehtäviä muutoksia. Valaistuksen suunnittelussa on huomioitava koko sen elinkaaren aikainen huollettavuus ja kunnossapidon helppous. Rakennuksen luovutusmateriaaliin ja käyttö- ja huolto-ohjeeseen on aina liitettävä edellä mainitun valaistuksen ohjaukseen liittyvän dokumentaation lisäksi sekä tilakohtainen ja ajantasainen valaisinluettelo että koko järjestelmän kattavat huolto-ohjeet. Ohje [2] Luku 3, Ilmanvaihto ja ilmanvaihtojärjestelmät 8 Ilmanvaihto Ilmanvaihdon on toteutettava terveellinen, turvallinen ja viihtyisä sisäilman laatu oleskelutiloissa. Ilmanvaihtojärjestelmän on tuotava rakennukseen riittävä ulkoilmavirta ja poistettava sisäilmasta terveydelle haitallisia aineita, liiallista kosteutta, viihtyisyyttä haittaavia hajuja sekä ihmisistä, rakennustuotteista ja toiminnasta sisäilmaan aiheutuvia epäpuhtauksia. Ilmanvaihtojärjestelmä on suunniteltava siten, että: 1. valitun ilmanvaihtojärjestelmän toiminnan kannalta keskeisiä toimintoja voidaan mitata, ohjata ja seurata; 2. oikein käytettynä, huollettuna ja kunnossapidettynä järjestelmä kestää toimintakuntoisena suunnitellun käyttöiän; 3. järjestelmän toiminta voidaan kokonaisuudessaan pysäyttää. Koneellisessa järjestelmässä on oltava selvästi merkitty pysäytyskytkin, jonka on oltava helposti saavutettavassa paikassa. Painovoimaisessa järjestelmässä ilmanvaihtoventtiilien on oltava helposti suljettavissa. Ilmanvaihtojärjestelmä on suunniteltava ja rakennettava rakennuksen suunnitellun käyttötarkoituksen ja käytön perusteella siten, että se luo omalta osaltaan edellytykset tavanomaisissa sääoloissa ja käyttötilanteissa terveelliselle, turvalliselle ja viihtyisälle sisäilmastolle. Ilmanvaihtojärjestelmän suunnitteluperusteet sekä sisäolosuhteiden tavoitearvot on syytä kirjata ja hyväksyttää rakennushankkeeseen ryhtyvällä ennen varsinaisen suunnittelutyön aloittamista. Kirjaaminen voidaan tehdä esimerkiksi tämän ohjeen liitteenä olevan rakennusvalvontaviranomaisten vaatiman LVI-suunnittelun perusteet -asiakirjamallin [4] mukaisesti.

14 Ilmanvaihtojärjestelmän suunnittelussa tulee huomioida rakennuksen suunnitellun käyttötarkoituksen ja ensikäytön lisäksi mahdollisen muuntojouston asettamat vaatimukset. Muunneltavuuden, joustavuuden ja laajennettavuuden reunaehdot tulee kirjata esimerkiksi LVI-suunnittelun perusteet -asiakirjaan. Ilmanvaihtojärjestelmät eivät saa hallitsemattomasti levittää paloa tai savukaasuja rakennuksen sisällä tai rakennuksesta toiseen. Palon leviämisen estämiseksi ilmanvaihtojärjestelmät varustetaan tarvittavin sulkeutuvin palonrajoittimin ja paloeristein. Savukaasujen leviämistä rakennuksen sisällä estetään jakamalla ilmanvaihtojärjestelmän palvelualueet tarkoituksenmukaisesti ja käyttämällä asianmukaisia nousukanavia, kuristimia tai sulkeutuvia savunrajoittimia. Vaatimukset palon ja savukaasujen leviämisen rajoittamiseksi rakennuksessa ja rakennuksesta toiseen on annettu asetuksessa rakennusten paloteurvallisuudesta. Rakentamismääräyskokoelman osassa E7 on ohjeita vaatimukset täyttävistä ratkaisuista (E7 poistuu ja ohjeviittaus korvataan aikanaan mahdollisella uudella viittauksella). 8.1 Ilmanvaihtojärjestelmän ohjaus ja valvonta Ilmanvaihtojärjestelmä varustetaan ohjaus-, säätö- ja valvontalaitteilla, joiden avulla järjestelmän toimintaa voidaan ohjata ja valvoa. Ilmanvaihtojärjestelmään on suunniteltava ja asennettava mittauslaitteet tai mittausmahdollisuus tärkeimpien toiminta-arvojen mittaamista ja toimintojen valvontaa varten. Toimintojen valvontaa varten ilmanvaihtokone varustetaan tarvittavin tarkastusluukuin ja -ikkunoin. Koneellinen tulo- ja poistoilmanvaihtojärjestelmä varustetaan kiinteillä ilmavirran mittausantureilla ja sähköisillä näyttölaitteilla rakennuksen ulko- ja ulospuhallusilmavirtojen määrittämistä varten. Koneellisessa poistoilmanvaihtojärjestelmässä mitataan ulospuhallusilmavirrat. Jos mitattava ilmavirta on alle 0,5 m³/s, voidaan kiinteästi asennettujen näyttölaitteiden sijasta käyttää siirrettäviä näyttölaitteita. Rakennusautomaatiojärjestelmään liitettyjen ilmanvaihtojärjestelmien ilmavirtoja seurataan jatkuvatoimisesti, jotta mahdollisista poikkeamista saadaan automattisesti hälytys. Ilmavirtatiedoista on hyvä kerätä trenditietoa, jonka avulla ilmanvaihdon toimintaa voidaan analysoida. Ilmanvaihtojärjestelmän tehtävä on ylläpitää suunnitelmissa esitetyt ilmavirrat. On myös olennaisen tärkeää, että tulo- ja poistoilmavirrat ovat keskenään tasapainossa, jotta ilmanvaihtojärjestelmä ei aiheuta rakennuksen vaipan yli haitallista paine-eroa kumpaankaan suuntaan. Ilmanvaihtojärjestelmän aiheuttama paine-ero vaipan yli tulisi olla Pa [Kauppinen T., Rakennusten ilmanpitävyys, 2009]. Muuttuvan ilmavirran järjestelmissä tulee rakennuksen tulo- ja poistoilmavirtojen olla tasapainossa kaikissa tilanteissa. Tämän tulee olla myös rakennuksen ylläpitohenkilökunnan helposti todennettavissa lukemalla kiinteästi asennettuja mittalaitteita tai seuraamalla mittausarvoja rakennusautomaatiojärjestelmän kautta. Ilmanvaihtokoneiden lämmitys- ja jäähdytyspattereiden tulo- ja lähtöpuolelle asennetaan lämpömittarit ja automaatiojärjestelmään liitettävät lämpötila-anturit sekä ilma- että nestevirtaan. Lämmöntalteenottolaitteella varustetun ilmanvaihtokoneen ulko-, tulo-, poisto- ja ulospuhallusilmavirtaan tarkoituksenmukaiseen paikkaan asennetaan lämpömittarit ja automaatiojärjestelmään liitettävät lämpötilaanturit. Liuoskiertoisissa LTO-järjestelmissä mitataan myös kunkin LTO-patterin nestevirran meno- ja paluulämpötilat. Ilmansuodattimille asennetaan paine-eromittarit ja automaatiojärjestelmään liitettävät paineerolähettimet. Jos ilmavirta on alle 0,5 m³/s, voidaan kiinteitä mittauslaitteita korvata siirrettäville laitteille sopivilla mittausyhteillä. Kostutusosan jälkeiseen ilmanvaihtokoneen tai kanavan osaan tehdään mittausyhde kosteuden mittausta varten. Ulospuhallusilmavirrassa olevien LTO-laitteiden painehäviöiden mittausta varten asennetaan automaatiojärjestelmään liitettävät paine-erolähettimet. Mittauslaitteet asennetaan paikkaan, missä ne ovat helposti luettavissa sekä huollettavissa ja mihin on

15 esteetön pääsy helposti kuljettavia kulkureittejä käyttäen Ilmanvaihtojärjestelmän tekninen käyttöikä Ilmanvaihtojärjestelmä suunnitellaan ja rakennetaan siten, että se oikein käytettynä, huollettuna ja kunnossapidettynä kestää toimintakuntoisena suunnitellun käyttöiän. Ilmanvaihtojärjestelmä säilyy toimintakuntoisena vain, jos sitä käytetään asianmukaisesti ja huolletaan säännöllisesti. Mikäli pysyvään asumiseen tai työskentelyyn käytettävään kiinteistöön tehdään rakennusluvan vaativia toimenpiteitä, tulee sille laatia huoltokirja. Huoltokirjassa tulee esittää ilmavaihtojärjestelmien ja niitä palvelevien automaatiojärjestelmien osalta kunnossapidon, hoidon ja huollon lähtötiedot, tavoitteet, tehtävät ja ohjeet. 8.3 Ilmanvaihtojärjestelmän pysäytettävyys Ilmanvaihtojärjestelmä on suunniteltava ja rakennettava siten, että sen toiminta voidaan hälytystilanteessa kokonaisuudessaan pysäyttää selvästi merkityllä pysäytyskytkimellä. Pysäytyskytkimen tulee olla helposti saavutettavassa paikassa. Erikoiskohteet, kuten esimerkiksi sairaalat, laboratoriot ja jotkin teollisuuslaitokset, suunnitellaan aina tapauskohtaisesti varmistaen, ettei ilmanvaihdon pysäytyksellä aiheuteta terveydellistä tai turvallisuuteen liittyvää vaaraa. Tällaisissa tapauksissa voidaan käyttää useampaa erillistä pysäytyskytkintä, joilla ilmanvaihto on mahdollista pysäyttää palvelualueittain. Pysäytyskytkinten vaikutusalueet on merkittävä selvästi kytkinten välittömään läheisyyteen sijoitettavalla vaikutusaluekaaviolla. Ohje [2] 9 Ulkoilmavirrat Erityissuunnittelijan on mitoitettava ilmanvaihtojärjestelmä siten, että oleskelutiloihin voidaan johtaa terveellisen, turvallisen ja viihtyisän sisäilman laadun edellyttämä ulkoilmavirta. Oleskelutilojen ulkoilmavirraksi on mitoitettava vähintään 6 dm3/s henkilöä kohti suunniteltuna käyttöaikana, jos tilan käyttötarkoituksesta ei aiheudu lisäilmavirran tarvetta. Koko rakennuksen ulkoilmavirraksi on mitoitettava kuitenkin vähintään 0,35 (dm3/s)/m2 lattian pinta-alaa kohden suunniteltuna käyttöaikana, jos rakennuksen tilan käyttötarkoituksen erityisluonteesta ei aiheudu lisäilmavirran tarvetta. Asuinhuoneiston ulkoilmavirraksi on mitoitettava kuitenkin vähintään 18 dm3/s. Huonetiloissa tulee olla ilmanvaihto, jolla käyttöaikana taataan terveellinen, turvallinen ja viihtyisä sisäilman laatu. Ulkoilmavirrat määräytyvät tilojen käyttötarkoituksen perusteella. Tilakohtaisia ilmavirran ohjearvoja ja oleskeluvyöhykkeen ilman nopeuden ohjearvoja esitetään esimerkissä Ilmavirtojen, ilman liikkeen ja äänitason ohjearvoja [3]. Esimerkin taulukoissa esitettyjä tilakohtaisia ohjearvoja voidaan käyttää suunnittelun apuna. Muihin kuin edellä mainitun esimerkin taulukoissa esitettyihin oleskelutiloihin johdetaan ulkoilmavirta, joka on vähintään 6 dm³/s henkilöä kohti. Ulkoilmavirta määräytyy ensisijaisesti henkilöperusteen mukaan. Jos tilojen tulevat käyttäjämäärät eivät ole

16 tiedossa, käytetään pinta-alaan perustuvaa mitoitusta. Vaikka henkilöperustainen mitoitus johtaisi pienempään ilmavirtaan, on rakennuksen ilmanvaihtojärjestelmä mitoitettava siten, että ulkoilmavirta on vähintään 0,35 (dm³/s)/m² koko rakennuksen lattian pinta-alaa kohden. Tämä vastaa ilmanvaihtokerrointa 0,5 1/h 2,5 m korkeassa tilassa. Ilmanvaihto tulee aina suunnitella tilojen ja niissä harjoitettavan toiminnan tarpeiden mukaan. Esimerkiksi korkeissa tiloissa asetuksen mukaiset henkilö- tai neliöperusteiset mitoitukset johtavat hyvin pieneen ilmanvaihtuvuuteen, mikä ei riitä sisäilman laadun ylläpitämiseen. Esimerkiksi korkeavarastoissa varastoitavan tavaran hajuhaittojen poistamiseksi voidaan käyttää ilmanvaihtuvuutena 0,25 1/h. Korkeissa huonetiloissa tarvitaan yleensä ilmanvaihtuvuudeksi 0,5 1/h. Ilmanvaihtojärjestelmän suunnittelussa on huomioitava ensikäytön lisäksi myös tilojen mahdolliset käyttöja muuntojoustovaatimukset. Mikäli tiloissa on sisäilman laatua heikentäviä epäpuhtauskuormia, on ne otettava huomioon ilmavirtoja määriteltäessä. Epäpuhtauksien poistamiseksi tarvittavien kohdepoistojen suunnittelussa tulee huolehtia myös tuloilman hallitusta tuonnista tilaan, jotta kohdepoiston käyttö ei muuta tilan painesuhteita. Tavanomaisten rakennusten ulko- ja ulospuhallusilmavirrat suunnitellaan yleensä yhtä suuriksi. Rakennuksen sisällä tilakohtaiset tulo- ja poistoilmavirrat voivat olla eri suuret (esim. käytävän tuloilmaa johdetaan siirtoilmana WC-tiloihin), mutta ilmanvaihtojärjestelmän palveleman osaston tulo- ja poistoilman kokonaisvirtaamien tulee olla yhtä suuret. Tilat, joissa on merkittäviä sisäisiä kosteuskuormia (esim. asuinhuoneistot, pesutuvat ja kuivaushuoneet), suunnitellaan ulkoilmaan nähden lievästi alipaineisiksi (2-5 Pa), jotta kostea sisäilma ei pääse tunkeutumaan rakenteisiin. Ohje [2] 10 Ilmavirtojen ohjaus Ilmavirtoja on voitava ohjata kuormituksen tai ilman laadun mukaan käyttötilannetta vastaavasti. Asuinhuoneiston ilmavirtojen ohjaus on suunniteltava niin, että tulo- ja poistoilmavirtoja voi ohjata joko rakennus- tai asuntokohtaisesti siten, että niitä voidaan tehostaa vähintään 30 prosenttia suuremmaksi kuin suunnitellun käyttöajan ilmavirrat. Jos ilmanvaihtoa voi ohjata asuntokohtaisesti, asuinhuoneiston tulo- ja poistoilmavirtoja voidaan pienentää enintään 60 prosenttia suunnitellun käyttöajan ilmavirroista. Muun kuin asuinrakennuksen ulkoilmavirran on oltava vähintään 0,15 (dm³/s)/m² suunnitellun käyttöajan ulkopuolella ja ilman on vaihduttava kaikissa huonetiloissa. Pykälä ei koske sellaista rakennuksen laajennusta eikä kerrosalaan laskettavan tilan lisäämistä, missä ilmanvaihdon järjestämisessä voi käyttää olemassa olevaa ilmanvaihtojärjestelmää, eikä sisäilman laatu heikkene rakennuksessa.

17 Ilmavirtojen tehostus ja pienennys suunnitellaan siten, että tulo- ja poistoilmavirrat säilyvät tasapainossa kaikissa tilanteissa. Asuinrakennuksen ilmanvaihdon ohjaus suunnitellaan siten, että asunnon käyttöajan tehostettu ilmavirta on vähintään 30 % suurempi kuin käyttöajan ilmavirta. Ilmanvaihtojärjestelmän mitoituksessa tulee varmistaa, että vetokriteerit ja huonetilojen äänitasot eivät ylity tehostustilanteessa. Mikäli asuinrakennuksen ilmanvaihtoa voidaan ohjata vain rakennuskohtaisesti, mitoitetaan ilmanvaihtojärjestelmä 30 % tehostusvara huomioiden. Ilmanvaihtojärjestelmän on tällöin pystyttävä tuottamaan samanaikaisesti koko rakennukseen 1,3-kertaisesti käyttöajan ilmavirtaa vastaava ilmavirta. Asuntokohtaisella ilmanvaihtokoneella varustetuissa asunnoissa ilmanvaihdon tehostus tehdään puhallinten pyörimisnopeutta ohjaamalla. Keskitettyyn ilmanvaihtojärjestelmään liitettyjen asuntojen asuntokohtainen ilmavirtojen ohjaus voidaan toteuttaa huoneistokohtaisiin tulo- ja poistokanaviin asennetuilla moottoritoimisilla säätöpelleillä tai ilmavirtasäätimillä, joita ohjataan liesikuvusta tai erillisestä ohjauskytkimestä. Keskitetyn ilmanvaihtojärjestelmän runkokanavistot tulee mitoittaa riittävän väljiksi, jotta huoneistojen ilmavirtojen muutokset eivät merkittävästi muuta runkokanavien painetasoja. Mikäli asuinrakennuksen ilmanvaihdon tehostusta voidaan ohjata asuinhuoneistokohtaisesti, voidaan keskitetyn ilmanvaihtojärjestelmän tehostuksen aikaisen kokonaisilmavirran mitoituksessa huomioida tehostustarpeiden eriaikaisuus ja näin välttää ilmanvaihtojärjestelmän tarpeeton ylimitoitus. Mikäli tehostustarpeiden samanaikaisuus on tiedossa, mitoitetaan ilmanvaihtojärjestelmän tehostustilanteen ilmavirta suurimman samanaikaisen tarpeen mukaisesti. Mikäli tehostustarpeiden samanaikaisuus ei ole tiedossa, voidaan ilmanvaihtojärjestelmän tehostuksen aikaisen ilmavirran määrityksessä soveltaa seuraavaa kaavaa. V mit = B * V ka missä V mit on ilmanvaihtojärjestelmän mitoitusilmavirta tehostustilanteessa B on tehostuskerroin kuvasta 10.1 V ka on käyttöajan ilmavirta? Kuva Asuntokohtaisella ilmanvaihdon tehostuksella varustetun asuinrakennuksen keskitetyn ilmanvaihdon tehostuskerroin Esimerkki: Keskitetyllä ilmanvaihtojärjestelmällä varustetussa kerrostalossa on 20 asuntoa, joiden ilmanvaihdon tehostusta voidaan ohjata huoneistokohtaisesti. Kunkin huoneiston käyttöajan ilmavirta on 25 l/s. Ilmanvaihtokoneen käyttöajan ilmavirta on 500 dm³/s. Kuvasta 10.1 saadaan tehostuskertoimeksi 1.14 ja kaavasta 10.1 ilmanvaihtokoneen ilmavirraksi tehostustilanteessa 570 dm³/s. Mikäli ilmanvaihdon tehostusta ohjattaisiin rakennuskohtaisesti, olisi ilmanvaihtokoneen ilmavirta tehostustilanteessa 650 dm³/s. Jos asuinrakennuksen ilmavirtaa voidaan säätää asuinhuoneistokohtaisesti, suunnitellaan huoneistokohtainen ilmanvaihdon ohjaus siten, että ilmavirtaa voidaan pienentää enintään 60 % käyttöajan ilmavirrasta, kun asunnossa ei oleskella eikä käyttöajan ilmanvaihdolle ole tarvetta esimerkiksi kosteuden hallitsemiseksi.

18 Muiden kuin asuintilojen ilmanvaihtojärjestelmien ohjaus suunnitellaan siten, että ilmavirtoja voidaan säätää tila- tai vyöhykekohtaisesti tilojen kuormituksen tai sisäilman laadun mukaan. Yksinkertaisimmillaan ilmanvaihdon tehostus voi perustua lisäaikapainikkeisiin, tehostuskytkimiin tai läsnäolotunnistimiin, mutta parempaan tarpeenmukaisuuteen ja energiatehokkuuteen päästään käyttämällä tehostuksen ohjaukseen esimerkiksi huonelämpötilan tai epäpuhtauspitoisuuksien mittausta. Muun kuin asuinrakennuksen ilmanvaihto suunnitellaan ja rakennetaan siten, että käyttöajan ulkopuolella rakennuksen ilmanvaihtokerroin on vähintään 0,2 1/h ja että ulkoilmavirta on vähintään 0,15 (dm³/s)/m² koko rakennuksen lattian pinta-alaa kohden. Jotta ilma vaihtuisi aina hallitusti kaikissa huonetiloissa, pidetään rakennuksen yleisilmanvaihtojärjestelmä käynnissä pienellä teholla myös käyttöajan ulkopuolella. Mikäli ilmanvaihtojärjestelmän minimi-ilmavirta on merkittävästi suurempi kuin 0,15 (dm³/s)/m², voidaan ilmanvaihtojärjestelmää käyttää jaksottain esimerkiksi aikaohjelman ja/tai olosuhdemittausten ohjaamana. Vaikka yleisyleisilmanvaihtoa käytettäisiin jaksottain pidetään hygieniatilojen ilmanvaihtoa kuitenkin jatkuvasti päällä pienellä teholla ja tuodaan jatkuvasti tiloihin hallitusti vastaava määrä tuloilmaa. Jaksottaisessa käyttötavassa on varmistettava, ettei rakennukseen synny haittaa aiheuttavia painevaihteluita puhallinten toistuvan käynnistymisen takia. Tämä voidaan tehdä pyörimisnopeusohjattujen puhallinten avulla käynnistämällä puhaltimet minimipyörimisnopeudella ja nostamalla sen jälkeen puhallinten kierrokset hitaasti haluttuun toimintapisteeseen. Ilmanvaihtokoneita tulee ohjata käyttöajan ilmavirroille riittävän ajoissa, esimerkiksi 1-2 tuntia, ennen käyttöajan alkamista, jotta mahdolliset epäpuhtauden tuulettuvat tiloista ennen niissä oleskelun alkamista. Ohje [2] 11 (lausuntoversio) Moottoriajoneuvosuojan ilmavirrat Erityissuunnittelijan on mitoitettava moottoriajoneuvosuojan ilmanvaihdon ilmavirrat siten, etteivät ilman epäpuhtaudet aiheuta terveydellistä haittaa käyttäjille. Ilmavirrat on mitoitettava niin, että moottoriajoneuvosuojassa hiilimonoksidin keskiarvopitoisuus kriittisimmäksi arvioituna käyttötuntina ei ylitä arvoa 35 mg/m 3 (30 ppm). Moottoriajoneuvosuojan jatkuvan työskentelyalueen ilmavirrat on mitoitettava niin, että hiilimonoksidin hetkellinen pitoisuus ei ylitä 7 mg/m 3 (6 ppm). Tämän osion ohjeteksti tehdään sen jälkeen kun opas moottoriajoneuvosuojien ilmanvaihdosta on julkaistu. 12 Ilmansuodatus

19 Erityissuunnittelijan on suunniteltava ilmansuodatuksen taso ulkoilman laadun ja sisäilman laadulle asetettujen tavoitteiden perusteella. Erityissuunnittelijan on ilmanvaihtojärjestelmää valitessaan otettava huomioon järjestelmän soveltuvuus tarvittavaan suodatuksen tasoon. Suodattimen valinta etenee sisäilman laadulle asetettujen tavoitteiden (kts. kappale 5 Sisäilman laatu [5]) saavuttamiseksi seuraavien perustehtävien kautta: 1. ulkoilman laatutason arvioiminen 2. tuloilman laatutason määrittäminen niin, että suunniteltu sisäilman laatu toteutuu 3. suodattimen valinta niin, että tuloilman laatutaso toteutuu Mikäli ulkoilman hiukkaspitoisuus on korkea suhteessa suunniteltuun sisäilman hiukkaspitoisuuteen, tulee käyttää ilmansuodatusta tai muita ilmanpuhdistusratkaisuja, joiden toiminta ja ominaisuudet tunnetaan. Tietoa paikallisesta ulkoilman laadusta löytyy reaaliaikaisena Ilmanlaatuportaalista ( [6]). Sosiaali- ja terveysministeriön asumisterveysasetuksessa ilmoitetaan toimenpidearvot sisäilman PM10- ja PM2,5-hiukkaspitoisuuksille. Uudessa ilmansuodatinstandardissa SFS-EN ISO suodattimet mitataan ja luokitellaan hiukkaskokoluokissa epm1, epm2,5 ja epm10. Kaasumaisten epäpuhtauksien osalta ulkoilmaluokan tulkinta, epäpuhtauksien vaikutusten arviointi ja suodatustavan valinta ovat osa erityissuunnittelua Ulkoilman laatutason arviointi Ulkoilman laatuluokat hiukkaspitoisuuden suhteen (ODA P, outdoor air, particulate matter) on esitetty taulukossa Taulukko Ulkoilman (ODA) luokitus, pren :2014

20 Luokka Kuvaus ja esimerkki ODA 1 (P) *) ODA 2 (P) ODA 3 (P) Ulkoilma, jossa on pölyä ainoastaan tilapäisesti (esim. siitepölyä kesäisin). Esim. maaseudun ulkoilmaa Ulkoilma, jossa on suuria hiukkasmaisia ja/tai kaasumaisia epäpuhtauspitoisuuksia. Ulkoilma, jossa on erittäin suuria hiukkasmaisia ja/tai kaasumaisia epäpuhtauspitoisuuksia. Esim. Suuri osa isompien kaupunkien keskusta-alueista sekä teollisuusalueiden ympäristöistä Hiukkasmaisten epäpuhtauksien rajaarvot (24 tunnin keskiarvo ja vuosikeskiarvo) PM2,5 PM10 25 µg/m 3 50 µg/m 3 (24h) 40 µg/m 3 (vuosi) 37,5 µg/m 3 75 µg/m 3 (24h) 60 µg/m 3 (vuosi) yli 37,5 µg/m 3 yli 75 µg/m 3 (24h) yli 60 µg/m 3 (vuosi) *) luokan ODA1 hiukkaspitoisuus vastaa valtioneuvoston ilmanlaadusta antaman asetuksen raja-arvoja. STM:n asumisterveysasetuksen toimenpidearvot sisäilman 24 tunnin pitoisuuksille ovat 50 µg/m 3 PM10 ja 25 µg/m 3 PM2,5. Ulkoilma täyttää nämä raja-arvot vain luokassa ODA 1. Luokissa ODA 2 ja ODA 3 on arvioitava ilmansuodatuksen tai muiden ilmanpuhdistusratkaisujen käyttämistä Tuloilmasuodatuksen suunnittelu Tuloilman suodatus suunnitellaan sellaiseksi, että sisäilman laadulle asetetut tavoitteet täyttyvät käytettävissä olevalla ulkoilman laadulla ja ulkoilmavirralla. Suodatuksen suunnittelussa otetaan ulkoilmavirran lisäksi huomioon myös muut ilmavirrat, joiden kautta tuloilmaan tulee epäpuhtauksia. Näitä ovat esimerkiksi suodatinten ohivuodot, lämmöntalteenoton vuodot ja mahdollinen palautusilmavirta. Suodatusratkaisun suunnittelua on kuvattu tarkemmin Europpalaisessa standardissa SFS-EN :2017, sen liitteessä sekä sitä tukevassa teknisessä raportissa CEN/TR :2017. Edellä mainituissa asiakirjoissa opastetaan myös kaasumaisten epäpuhtauksien suodattamisen suunnittelua ja standardissa SFS- EN ISO :2014 kuvataan yleisilmanvaihdon kaasusuodattimien ja -suodatusmassojen testausmenetelmiä. Tuloilman laatuluokat on esitetty taulukossa Tuloilmaluokkien SUP 1-3 raja-arvot ovat matalammat kuin STM:n asumisterveysasetuksen toimenpiderajat sisäilman hiukkaspitoisuudelle. SUP 4 luokan rajaarvot ovat samat ja SUP 5 tuloilmaluokan raja-arvot ovat korkeammat kuin asumisterveysasetuksen toimenpidearvot. Tuloilmaluokat SUP 4 ja 5 saattavat johtaa liian korkeaan hiukkaspitoisuuteen ilman muita puhdistusratkaisuja. Vain tuloilmaluokan SUP 1 hiukkasmaisten epäpuhtauksien raja-arvo alittaa sisäilmaluokituksen luokkien S1 ja S2 mukaisiet rajat. Sisäilmaluokat S1 ja S2 edellyttävät suodatusta, koska niissä on määritelty vaatimus sisäilmassa ja ulkoilmassa olevien PM2.5 pienhiukkasten suhteelle. Taulukko Tuloilman (SUP) luokitus, SFS-EN :2017

21 Luokka SUP 1 SUP 2 SUP 3 SUP 4 SUP 5 Kuvaus Tuloilma - erittäin pienet hiukkasmaiset (ja/tai kaasumaiset) epäpuhtauspitoisuudet Tuloilma - pienet hiukkasmaiset (ja/tai kaasumaiset) epäpuhtauspitoisuudet Tuloilma - keskimääräiset hiukkasmaiset (ja/tai kaasumaiset) epäpuhtauspitoisuudet Tuloilma - suuret hiukkasmaiset (ja/tai kaasumaiset) epäpuhtauspitoisuudet Tuloilma - erittäin suuret hiukkasmaiset (ja/tai kaasumaiset) epäpuhtauspitoisuudet Hiukkasmaisten epäpuhtauksien raja-arvot PM2,5 PM10 6 µg/m 3 12,5 µg/m 3 12,5 µg/m 3 25 µg/m 3 18 µg/m 3 37,5 µg/m 3 25 µg/m 3 50 µg/m 3 32,5 µg/m 3 75 µg/m Suodatinluokan valinta Tarvittava suodatustehokkuus voidaan saavuttaa käyttämällä joko yksi- tai useampivaiheista suodatusratkaisua. Yleensä hiukkassuodatus toteutetaan korkeintaan kaksivaiheisena ja mahdolliset lisävaiheet liittyvät kaasusuodatukseen. Kaksivaiheisessa suodatuksessa ulkoilmasuodatin sijaitsee yleensä ulkoilmalaitteen läheisyydessä ja sen tarkoituksena on poistaa ulkoilmasta isommat hiukkasmaiset epäpuhtaudet sekä suojata tuloilmakonetta likaantumiselta. Varsinainen tuloilmasuodatin sijaitsee ilmankäsittelykoneen painepuolella yleensä viimeisenä toimintona ja sen tarkoituksena on viimeistellä tuloilman laatu tuloilman vaatimuksia vastaavaksi. Yksiportaisessa suodatusratkaisussa tuloilmasuodatin sijoitetaan ilmanvaihtojärjestelmässä yleensä ulkoilmalaitteen jälkeen ulkoilmasuodattimeksi. Uuteen suodatinluokitukseen siirtymisen yhteydessä vuosina yksi tapa valita suodatinratkaisu on se, että ilmansuodatuksen taso ei heikkene aikaisempaan käytäntöön verrattuna. Taulukossa on esitetty kuvaus siitä, mihin tuloilmaluokkiin nykyisen SFS-EN 779:2012 luokitusten mukaisilla suodattimilla päästään. Taulukossa on esitetty yksi esimerkki uuden SFS-EN ISO luokitusstandardin mukaisista suodatinvalinnoista, joilla päästään nykyistä vastaavaan suodatustasoon. Nykyistä vastaavaan suodatustasoon päästään useilla uuden ratkaisun mukaisilla valinnoilla. Kun halutaan ylläpitää ilmanvaihtojärjestelmässä hyvää hygieniatasoa ja samalla varmistaa, että ulkoilmasta ei siirry järjestelmän kautta sisäilmaan terveydelle haitallisessa määrin hiukkasmaisia epäpuhtauksia, tulee tuloilmasuodattimien suodatusluokan olla kaupunkiympäristössä (ODA (P) 3) vähintään F7 (SFS-EN 779:2012) tai vähintään epm1 50% jälkimmäisenä tai ainoana tuloilmasuodattimena (SFS-EN ISO 16890). Sisäilmaluokituksen luokat S1 ja S2 asettavat vaatimuksen PM2.5 hiukkasten sisäilma/ulkoilmapitoisuuden suhteelle. Jotta pitoisuussuhde voitaisiin saavuttaa tuloilmassa, on sisäilmaluokituksen vaatimus huomioitava suodatinten valinnassa. Esimerkiksi, jos vaatimus pitoisuussuhteelle on 0,5 on PM2.5 hiukkaskokoluokan hiukkasista suodatettava pois vähintään 50 %, mikä toteutuu esimerkiksi kaikilla ratkaisuilla, joissa yhtenä suodatusvaiheena on jokin epm1 ja epm2,5 hiukkaskokoluokan suodatin. Taulukko Ulko- ja tuloilmasuodattimien suositeltavat minimisuodatusluokat, SFS-EN :2017, suodatinluokitus SFS-EN 779:2012 mukaan (standardin voimassaolo lakkaa keväällä 2018).

22 Tuloilmaluokka Ulkoilmaluokka SUP 1 SUP 2 SUP 3 SUP 4 SUP 5 ODA (P) 1 M5 + F7 F7 F7 F7 ODA (P) 2 F7 + F7 M5 + F7 F7 F7 *) ODA (P) 3 F7 + F9 **) F7 + F7 M6 + F7 F7 *) *) SUP 5 tuloilmaluokan hiukkaspitoisuus on suurempi kuin asumisterveysasetuksen toimenpideraja huoneilmalle. **) Pyrittäessä ODA3 -ulkoilmaympäristössä (isompien kaupunkien keskusta-alueet sekä teollisuusalueiden ympäristöt) parhaaseen tuloilmaluokkaan SUP1 suositellaan käytettäväksi hiukkassuodatuksen lisäksi myös kaasusuodatusta (SFS-EN :2017). Taulukko Ulko- ja tuloilmasuodattimien suositeltavat minimisuodatusluokat, suodatinluokitus SFS- EN ISO :2016 mukaan. Suunniteltu kokonaishiukkaserotusaste voidaan saavuttaa useilla erilaisilla suodatinyhdistelmillä, joista taulukossa on esitetty yhdet mahdolliset esimerkit kullekin ulkoilma/tuloilmakombinaatiolle.

23 Tuloilmaluokka Ulkoilmaluokka SUP 1 SUP 2 SUP 3 SUP 4 SUP 5 ODA (P) 1 epm10 50% + epm1 50% epm1 50% epm1 50% epm1 50% ODA (P) 2 epm2.5 65% + epm10 50% + epm1 50% epm1 50% epm1 50% epm1 50% *) ODA (P) 3 epm2.5 65% + epm2.5 65% + epm10 50% + epm1 80% **) epm1 50% epm1 50% epm1 50% *) *) SUP 5 tuloilmaluokan hiukkaspitoisuus on suurempi kuin asumisterveysasetuksen toimenpideraja huoneilmalle. **) Pyrittäessä ODA3 -ulkoilmaympäristössä parhaaseen tuloilmaluokkaan SUP1 suositellaan käytettäväksi hiukkassuodatuksen lisäksi myös kaasusuodatusta (SFS-EN :2017). Kun EN-standardin mukainen suodatinluokka F7 korvataan ISO-standardilla, niin ohjeen Air Filters for General Ventilation, Eurovent Guidelines (2017) mukaan - luokan tulee olla vähintään epm1 50%, jos kyseessä on yksiportainen tai jälkimmäinen tuloilmasuodatin - luokan tulee olla vähintään epm2.5 65%, jos kyseessä on ensimmäisen portaan ulkoilmasuodatin 12.4 Suodatinratkaisun suunnittelussa huomioitavia asioita Palautus-, siirto- ja kierrätysilman suodattamisessa käytetään samoja periaatteita, kuin tuloilman suodattamisessa niin, että sisäilman laatutavoitteet saavutetaan. Poistoilman suodatukseen lämmöntalteenotolla varustetussa järjestelmässä tulee käyttää sellaista suodatusta, että tuloilman laadulle asetettu tavoite toteutuu. Yleensä tämä tarkoittaa vähintään suodatinluokan M5 (SFS- EN 779:2012) tai PM10 50% (SFS-EN ISO 16890) mukaista suodatinta, tai asuntoilmanvaihtokoneissa esimerkiksi suodatinluokan G4 (SFS-EN 779:2012) tai epm Coarse >= 85% (SFS-EN ISO 16890) mukaista suodatinta. Ilmankäsittelyjärjestelmissä, joissa käytetään regeneratiivista (pyörivää) lämmönsiirrintä, sijoitetaan tuloilmasuodatin ilmavirran suunnassa LTO-roottorin jälkeen niin, että poistoilmasta mahdollisesti siirtyvät hiukkasmaiset epäpuhtaudet eivät heikentäisi tuloilman laatua. Joissain tapauksissa voidaan käyttää poistoilmapuolella minimisuositusta parempaa suodatinluokkaa ja kaasusuodatusta. Suodatinten valintaan vaikuttavat myös kohteen käyttöaika, epäpuhtauskuormat kohteessa ja mahdolliset kohteeseen vaikuttavat epäpuhtauskuormitustilanteet. Suodatinten valinnassa on hyvä kiinnittää huomiota myös ilmansuodattimien painehäviöihin ja ilmavirtoihin, jotka vaikuttavat merkittävästi edelleen puhaltimien sähköenergian kulutukseen ja samalla ilmanvaihtojärjestelmän ominaissähkötehoon. Käyttökustannusten optimoimiseksi voidaan ilmansuodattimien kokonaisenergiankulutuksen arvioinnissa ja suodattimen valinnassa käyttää elinkaarilaskentamenetelmää (LCC) ja valita tällä tavalla kustannuksiltaan edullisin ratkaisu. Ilmansuodattimien energiatehokkuusluokat (A+... E) voidaan määrittää esimerkiksi Eurovent 4/ mukaisesti. Ulkoilmasuodattimet suojataan kastumiselta hyvin vettä erottavilla säleiköillä (kappale 14) tai kammiorakenteilla. Kostean ilmansuodattimen hiukkaserotuskyky on alhaisempi ja painehäviö suurempi

24 kuin kuivan suodattimen ja liian kostea ilmansuodatin voi toimia kasvualustana siihen kerääntyneille mikroorganismeille. Ohje [2] 13 Poistoilmaluokat Poistoilmaluokat ovat: Luokka 1: poistoilma sisältää vain vähän epäpuhtauksia ja epäpuhtaudet ovat pääasiallisesti lähtöisin ihmisistä ja rakenteista; Luokka 2: poistoilma sisältää jonkin verran epäpuhtauksia; Luokka 3: poistoilma sisältää epäpuhtauksia, kosteutta, kemikaaleja tai hajuja, jotka oleellisesti huonontavat poistoilman laatua; Luokka 4: poistoilma sisältää huomattavasti pahanhajuisia tai epäterveellisiä epäpuhtauksia tai kemikaaleja. Poistoilman johtaminen rakennuksesta perustuu taulukon 13.1 poistoilmaluokitukseen. Taulukko 13.1 Poistoiilmaluokat, niiden käytön rajoitukset ja esimerkkejä.

25 Poistoilma -luokka käytön rajoitus tilaesimerkkejä Luokka 1 Ilma soveltuu palautus- ja siirtoilmaksi Toimistotilat ja niiden yhteydessä olevat pienet varastotilat, yleisöpalvelutilat, opetustilat, eräät kokoontumistilat sekä liiketilat, joissa ei ole hajukuormitusta. Luokka 2 Ilmaa ei käytetä muiden tilojen palautusilmana, mutta se voidaan johtaa siirtoilmana esimerkiksi WC- ja pesutiloihin. Asuinhuoneet, ruokailutilat, kahvikeittiöt, myymälät, toimistorakennusten varastot, pukuhuoneet sekä ravintolatilat. Myymälöiden, kahviloiden ja pizzerioiden kierto-/pizzauunin huuvan poistoilma voidaan liittää luokan 2 poistoilmakanavaan. Luokka 3 Poistoilmaa tiloista, joissa kosteus, prosessit, kemikaalit ja hajut oleellisesti huonontavat poistoilman laatua. Ilmaa ei käytetä palautus- tai siirtoilmana. WC- ja pesutilat, saunat, pyykin kuivatushuoneet, ulkoiluvälinevarastot, asuinhuoneistojen keittiöt, jakelu- ja opetuskeittiöt, kopiolaitokset Luokka 4 Ilmaa ei käytetä palautus- tai siirtoilmana. Ammattimaisessa käytössä olevat vetokaapit, grillit ja keittiöiden kohdepoistot sekä pesuloiden likapyykkitilat. Autosuojat, katsastusasemat, autokorjaamot ja -maalaamot, ja ajotunnelit, maalien ja liuottimien käsittelyhuoneet, elintarvikejätehuoneet, kemialliset laboratoriot ja tupakointitilat. Elintarviketeollisuuden ja suurpesuloiden tilat. Erillispoistot Erillispoistoja käytetään silloin kun jonkin työvaiheen yhteydessä syntyy epäpuhtauksia, joita ei voida johtaa keskusilmanvaihtolaitteisiin, eikä LTO:lla varustettuihin ilmanvaihtokoneisiin. Usein näiden kohteiden poistoilmassa on syttymis- tai palamisvaara. Tällaisia kohteita ovat esim. teknisten käsitöiden tilojen ahjot, keramiikkauunit, purupoistot tai tekstiilitöiden nukanpoistot. Ammattimaisessa käytössä olevat korjaamot, maalaamot, laboratoriot, hitsauspisteet ja katsastusasemat ovat tyypillisiä kohteita, joissa käytetään erillispoistoja. Samoin erillispoistoja käytetään esimerkiksi leipomoissa ja kahvinpaahtimoissa. Teknisten tilojen ilmanvaihto mitoitetaan pääsääntöisesti lämpö- ja/tai kosteuskuormien perusteella ja toteutetaan erillispuhaltimilla, joten niitä ei yleensä yhdistetä muiden tilojen poistoon.

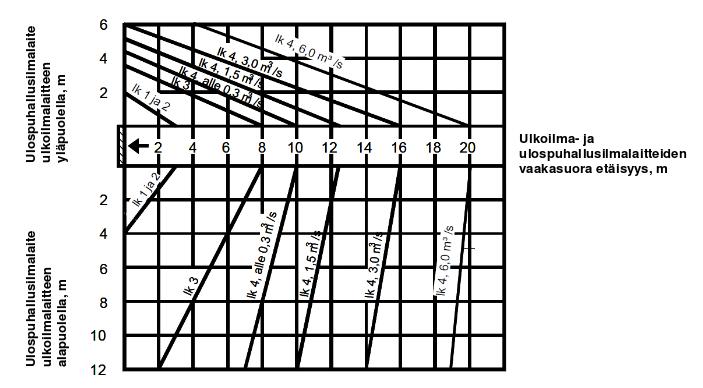

26 Erillispoistojen toteutuksessa on otettava huomioon poistoilman mukana siirtyvien hiukkasten koko ja sen vaikutus kanavamateriaaliin ja puhaltimien suojausluokkaan. Poistoilmaluokan parantaminen Poistoilmaluokan parantaminen ilmaa käsittelemällä ei ole mahdollista yksiselitteisesti. Esimerkiksi Eurooppalaiset standardit antavat mahdollisuuden parantaa poistoilmaluokkaa puhdistuksen avulla, mutta edellytyksenä niissäkin on toimivuuden varmistaminen ja seuranta. Poistoilmaluokka vaikuttaa muun muassa ulospuhalluslaitteiden sijoitteluun ja paloturvallisuuteen. Poistoilman puhdistaminen suodattamalla, UV-valolla tai muulla tavalla on kuitenkin hyvä peruste neuvotella esimerkiksi ulospuhallusilmalaitteiden sijoittelusta rakennusvalvontaviranomaisen kanssa. Poistoilman parantaminen edellä esitetyssä tarkoituksessa vaatii erillisen selvityksen toimivuudesta, toimivuuden varmistamisesta ja seurannasta. Pyörivän LTO:n käyttö useampaa asuntoa palvelevana keskusilmanvaihtolaitteena edellyttää ennakkoneuvottelua ennen rakennusluvan myöntämistä. Neuvottelussa ratkaistaan järjestelmän paloturvallisuutta ja ilmanlaadun seurantaa koskevia asioita. Ilmanlaadun seuraamisesta laaditaan suunnitelma ja sitä seurataan sovittu ajanjakso. Seurannan tekee puolueeton taho esim. VTT. Em. järjestelmän käyttö edellyttää palokonsultin lausuntoa, jossa on huomioitu kaikki rakennuksen paloturvallisuuteen liittyvät asiat. Kuristimien käyttö ei ole mahdollista, jos käytetään pyörivää LTO:ta. Huoneistot erotetaan pystykanavista palo-osaston rajalla olevilla palopelleillä, joissa on asennon indikointi ja jotka menevät virrattomina ja palovaroittimen ohjaamina kiinni. Ohje [2] 14 Ulkoilmalaitteiden ja ulospuhallusilmalaitteiden sijoittaminen Ulkoilmaa ei saa ottaa ilmanlaatua heikentävän rakenteen tai rakennusosan kautta tai ulkoilman laatua pilaavien lähteiden läheisyydestä. Ulkoilmalaitteiden kautta ei saa päästä ilmanvaihtojärjestelmään siinä määrin lunta tai sadevettä, että se aiheuttaisi vahinkoa järjestelmälle tai ilman laadulle tai haittaisi järjestelmän toimintaa. Ulospuhallusilman johtaminen ulos rakennuksesta on suunniteltava siten, ettei rakennukselle tai muille rakennuksille, ympäristölle tai niiden käyttäjille aiheudu terveydellistä tai muuta haittaa. Ulospuhallusilma on johdettava rakennuksen vesikaton yläpuolelle, jos ilmanvaihtojärjestelmän toiminta ei toisin edellytä. Poistoilmaluokan 1 tai asuinhuoneistojen ilmanvaihdon ulospuhallusilma voidaan johtaa ulos myös rakennuksen seinässä olevan ulospuhallusilmalaitteen kautta (seinäpuhallus), jos muutoin tässä momentissa esitetyt vaatimukset täytetään. on tiivistelmä erillisestä ohjeesta, jossa on kuvattu opastavaa tekstiä laajemmin perusteita, hyviä toteutustapoja ja poikkeuksia alla oleviin ohjeisiin liittyen. Tässä olevat opastavat teksti ovat kopioita oppaan teksteistä ja ne toistuvat saman sisältöisinä oppaan sisällössä. Ulkoilmalaitteiden ja ulospuhallusilmalaitteiden sijoittaminen -ohje on julkaistu oppaaseen liittyvänä esimerkkinä [7].
