BR-800. Onnea uuden soittimen omistajalle. Roland Scandinavia as SUOMENKIELINEN KÄYTTÖOHJE RSC-0900

Transkriptio

1 BR-800 SUOMENKIELINEN KÄYTTÖOHJE RSC-0900 Onnea uuden soittimen omistajalle Olitpa sitten vasta-alkaja tai jo pidemmälle soittoharrastuksessasi edennyt, on uusi instrumentti aina iloinen asia. Olemme tehneet tämän pikaoppaan, jotta pääsisit nopeasti ja helposti alkuun. Roland on valmistanut soittimia kymmeniä vuosia ja onkin tänä päivänä yksi johtavista elektronisten soitinten valmistajista. Riippumatta siitä, onko soittimesi kosketinsoitin, piano, kitara, rummut tai basso, löytyy Rolandilta oikea soitin Sinulle. Myös studiolaitteet kuuluvat arsenaaliimme. Kotisivuiltamme www. roland.fi löydät lisää tietoa valikoimastamme sekä tietoa mm. musiikkiohjelmista. Jos olet avun tarpeessa, voit lähettää sähköpostia tai soittaa Rolandin tuotetukeen. Puhelinnumeromme on (klo 14-16), sähköpostiosoite on roland.fi. Nautinnollisia soittohetkiä! Roland Scandinavia as

2 Laitteen turvallinen käyttö Lue käyttöohjeet ennen laitteen käyttöä. Älä avaa (tai modifioi millään tavalla) laitetta tai sen virtalähdettä. Älä yritä itse korjata laitetta. Ota yhteyttä Roland- jälleenmyyjääsi tai lähimpään Roland-huoltoon ongelmien ilmetessä. Älä käytä tai säilytä laitetta ääriolosuhteissa (suora auringonvalo, pakkanen...). Käytä vain laitteen mukana toimitettua tai samanlaista virtalähdettä. Tällä laitteella, joko yksin tai vahvistimen kanssa, saadaan aikaan sellainen äänenvoimakkuus, joka voi pysyvästi vahingoittaa kuuloa. Älä käytä laitetta pitkään korkeilla äänenvoimakkuuksilla. Älä pudota laitetta. Irroita virtalähteen johto laitteesta tarttuen pistokkeeseen, ei johtoon. Älä käsittele laitetta tai sen virtalähdettä, jos olet märkä. Virtalähde Älä käytä soitinta samassa sähköryhmässä hurinaa tuottavien laitteiden kanssa (kuten sähkömoottori tai erilaiset valaistuslaitteet). Muuntaja kuumenee pitkäaikaisen käytön aikana. Tämä on täysin normaalia. Ennenkuin kytket laitteita, sammuta niistä virta. Näin varmistut, etteivät kaiuttimet ja muut laitteet vahingoitu. Laitteen sijoittelu Tätä laitetta tulisi käyttää ainoastaan Rolandin suosittelemaan räkkiin tai telineeseen asennettuna. Räkin / telineen tulee olla vaakasuorassa ja tukevalla alustalla, jottei laite pääse vääntymään, kaatumaan tai putoamaan. Jos joudut asettamaan laitteen muualle kuin sopivaan telineeseen, varmista, että alusta on tukeva ja suora. Käyttö lähellä vahvistimia (tai muita laitteita, jotka sisältävät muuntajia) saattaa aiheuttaa surinaa. Lievittääksesi tätä ongelmaa muuta laitteeen asentoa tai siirrä se kauemmas häiriön aiheuttajista. Häiriöitä saattaa esiintyä radio- ja televisiovastaanottimien läheisyydessä. Älä käytä laitetta vastaanottimien lähellä. Älä käytä laitetta märissä paikoissa. Ylläpito Säännölliseen puhdistukseen voit käyttää pehmeää, kuivaa tai hiukan kostutettua liinaa. Pinttyneen lian poistamiseen käytä mietoa, hankausaineetonta pesuainetta. Muista sen jälkeen pyyhkiä laite pehmeällä kuivalla liinalla. Älä koskaan käytä tärpättiä, tinneriä, alkoholia tai minkäänlaisia liuottimia välttääksesi mahdollisen laitteen haalistumisen tai syöpymisen. Korjaukset ja data Huomioi lähettäessäsi laittetta korjattavaksi, että kaikki soittimen muistissa oleva data saattaa hävitä. Tärkeä data pitäisi aina tallentaa esim. ulkoiselle sekvensserille. Kun laitteen varmuusparisto alkaa olla loppu, näyttöön tulee viesti Backup Battery Low!. Ota silloin pikaisesti yhteyttä jälleenmyyjääsi tai Roland- huoltoon paristonvaihtoa varten, niin et menetä dataa. 2 BR-800 QUICKGUIDE

3 Lisäohjeita Huomioi, että muistin sisältö saattaa lopullisesti kadota jonkin vian tai laitteen sopimattoman käytön vuoksi. Ole kohtuullisen varovainen käyttäessäsi laitteen näppäimiä, muita kontrollereita tai liittimiä. Raju käsittely saattaa aiheuttaa vahinkoja. Kytkiessäsi tai irrottaessasi johtoja tartu aina itse liittimeen, älä koskaan vedä johdosta. Näin toimien vältät johtojen sisäisten osien katkeamisen ja vahingoittumisen. Pidä soittimen äänenvoimakkuus kohtuullisella tasolla, jottet häiritsisi naapureitasi. Voit myös käyttää korvakuulokkeita (varsinkin myöhään yöllä), jolloin sinun ei tarvitse välittää lähistöllä olijoista. Äänen värähtely saattaa kantautua lattioiden ja seinien läpi odottamattoman voimakkaasti. Rumpupadit ja pedaalit on suunniteltu niin, että ne tuottavat mahdollisimman vähän ulkopuolista ääntä, mutta kumipadien paukuttelu kuuluu jonkin verran aitokalvoisia padeja reippaammin. Voit vähentää huomattavasti ylimääräistä kolinaa padeja vaihtamalla. Jos joudut kuljettamaan laitetta, pakkaa se alkuperäiseen pakkaukseen (pehmusteineen) tai muuhun yhtä hyvin suojaavaan pakkaukseen. COPYRIGHT 2010 ROLAND CORPORATION Kaikki oikeudet pidätetään. Tämän painotuotteen kaikenlainen kopioiminen on sallittu ainoastaan ROLAND CORPORATIONIN kirjallisella luvalla. BR-800 QUICKGUIDE 3

4 Sisältö Laitteen turvallinen käyttö... 2 Paneelit...6 Etupaneeli... 6 Play-ikkunasta...10 Etureuna...10 Takapaneeli...11 Sivupaneeli Paristojen asentaminen Esittelykappaleiden kuunteleminen...14 Äänittäminen EZ Recording-toiminnolla EZ Recording -parametrit Kytkentöjen tekeminen Virran kytkeminen päälle/pois Äänittäminen...23 Uuden kappaleen luonti (SONG NEW) Kappaleen valinta [SONG SELECT] Äänitystulon valinta Tuloherkkyyden säätäminen Äänitystason säätäminen Äänitettävien raitojen valinta Virtuaaliraitojen (V-Track) valinta Äänen panorointi Äänitys Loop-äänitys Toisto Lisä-äänitysten tekeminen (Päälleäänitys) Määrätyn alueen soittaminen toistuvasti (Repeat) Toistettavan alueen määrittäminen Toistettavan alueen määrittäminen tahdeittain Punch In/out-äänitys Manuaalinen Punch-In/Out Automaattinen Punch-In/Out Toiminnan peruminen (UNDO/REDO) Palaaminen edelliseen tilaan (Undo) Undon peruuttaminen (REDO) Kappaleen tietojen tarkastelu Jäljellä oleva äänitysaika Kappaleen tietojen tarkastelu Nopea äänittäminen (SONG SKETCH) Song Sketch-tilaan siirtyminen Äänitys Toisto WAV-tiedoston poistaminen Efektit...40 Insert-efektien käyttö Efektiohjelmat ja pankit Insert-efekti päälle/pois Insert-efektin nopea rakentaminen (EZ Tone) Insert-efektin asetusten tallentaminen (Write) Loop-efektit Loop-efektin määrän säätäminen Loop-efektien muokkaus BR-800 QUICKGUIDE

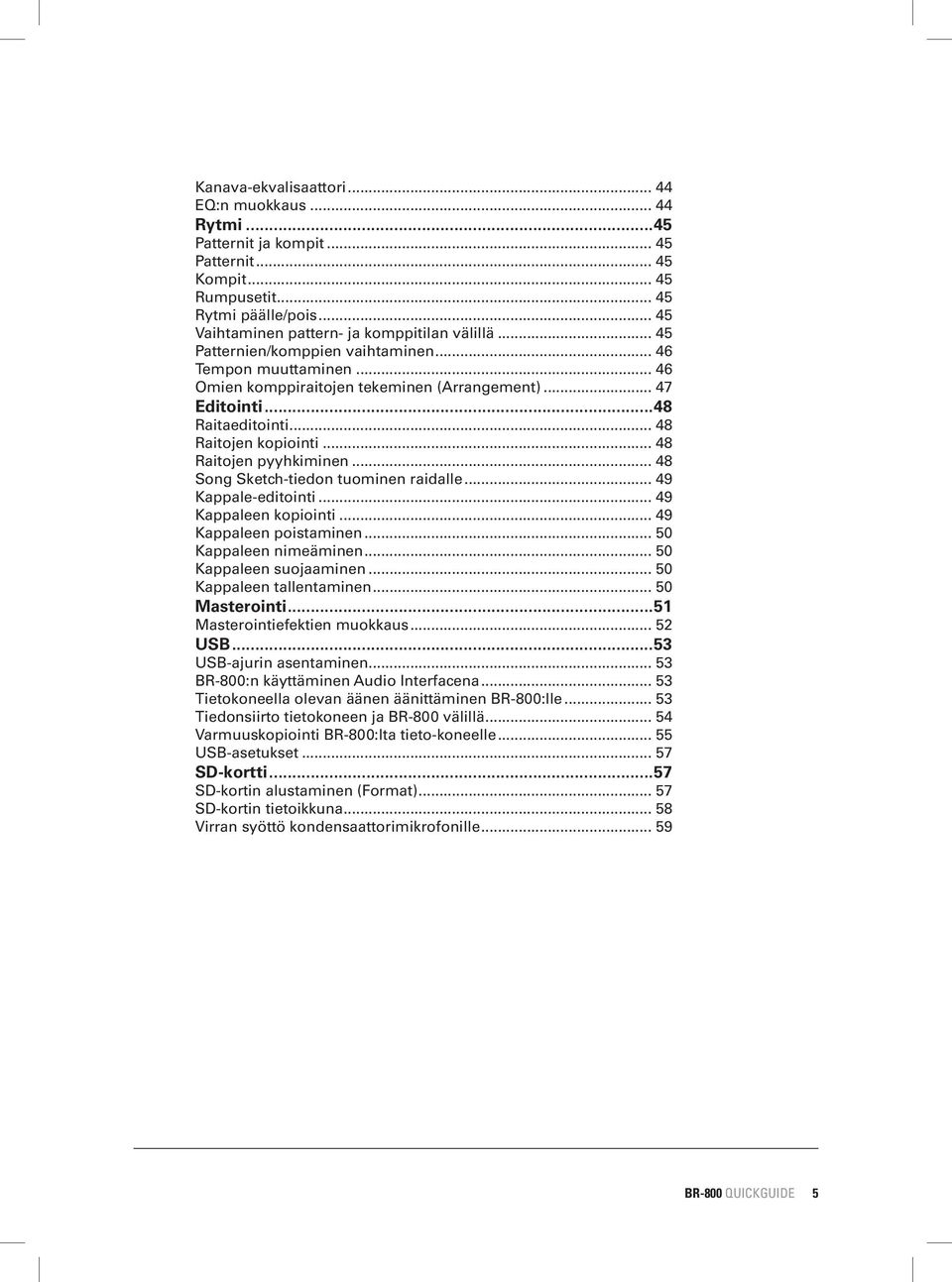

5 Kanava-ekvalisaattori EQ:n muokkaus Rytmi...45 Patternit ja kompit Patternit Kompit Rumpusetit Rytmi päälle/pois Vaihtaminen pattern- ja komppitilan välillä Patternien/komppien vaihtaminen Tempon muuttaminen Omien komppiraitojen tekeminen (Arrangement) Editointi...48 Raitaeditointi Raitojen kopiointi Raitojen pyyhkiminen Song Sketch-tiedon tuominen raidalle Kappale-editointi Kappaleen kopiointi Kappaleen poistaminen Kappaleen nimeäminen Kappaleen suojaaminen Kappaleen tallentaminen Masterointi...51 Masterointiefektien muokkaus USB...53 USB-ajurin asentaminen BR-800:n käyttäminen Audio Interfacena Tietokoneella olevan äänen äänittäminen BR-800:lle Tiedonsiirto tietokoneen ja BR-800 välillä Varmuuskopiointi BR-800:lta tieto-koneelle USB-asetukset SD-kortti...57 SD-kortin alustaminen (Format) SD-kortin tietoikkuna Virran syöttö kondensaattorimikrofonille BR-800 QUICKGUIDE 5

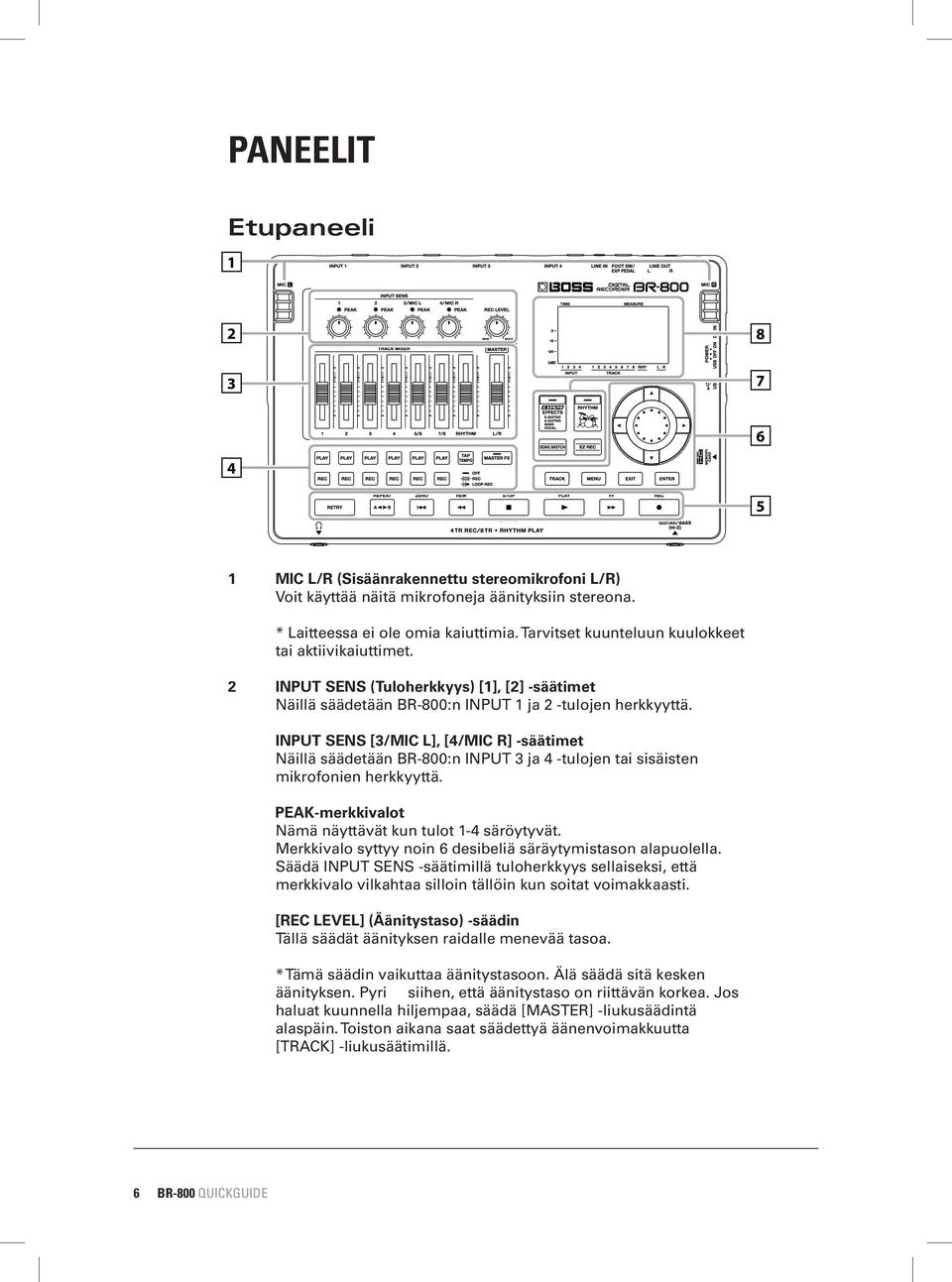

6 PANEELIT Etupaneeli MIC L/R (Sisäänrakennettu stereomikrofoni L/R) Voit käyttää näitä mikrofoneja äänityksiin stereona. * Laitteessa ei ole omia kaiuttimia. Tarvitset kuunteluun kuulokkeet tai aktiivikaiuttimet. 2 INPUT SENS (Tuloherkkyys) [1], [2] -säätimet Näillä säädetään BR-800:n INPUT 1 ja 2 -tulojen herkkyyttä. INPUT SENS [3/MIC L], [4/MIC R] -säätimet Näillä säädetään BR-800:n INPUT 3 ja 4 -tulojen tai sisäisten mikrofonien herkkyyttä. PEAK-merkkivalot Nämä näyttävät kun tulot 1-4 säröytyvät. Merkkivalo syttyy noin 6 desibeliä säräytymistason alapuolella. Säädä INPUT SENS -säätimillä tuloherkkyys sellaiseksi, että merkkivalo vilkahtaa silloin tällöin kun soitat voimakkaasti. [REC LEVEL] (Äänitystaso) -säädin Tällä säädät äänityksen raidalle menevää tasoa. * Tämä säädin vaikuttaa äänitystasoon. Älä säädä sitä kesken äänityksen. Pyri siihen, että äänitystaso on riittävän korkea. Jos haluat kuunnella hiljempaa, säädä [MASTER] -liukusäädintä alaspäin. Toiston aikana saat säädettyä äänenvoimakkuutta [TRACK] -liukusäätimillä. 6 BR-800 QUICKGUIDE

7 3 Raita [1]-[7/8] -liukusäätimet Nämä liukusäätimet säätävät raitojen toistoäänenvoimakkuutta. [RHYTHM] -liukusäädin Tämä liukusäädin säätää rytmin äänenvoimakkuutta. [MASTER] -liukusäädin Säätää kokonaisäänenvoimakkuutta. 4 Raita 1-7/8 [PLAY] -näppäimet Näillä näppäimillä valitaan soivat raidat. Ei pala: Raidalle ei ole äänitetty. Palaa: Raidalle on äänitetty. Vilkkuu: Raita on valmiina loop-äänitykseen. [TAP TEMPO] -näppäin Saat asetettua tempon painamalla tätä näppäintä rytmissä useampaan kertaan. [MASTER FX] (Masterointiefekti) -näppäin Tällä näppäimellä pääset näyttöön, jossa voit kytkeä masterointiefektin päälle/pois ja muokata sen asetuksia. 5 [RETRY] -näppäin Palaat takaisin pisteeseen, josta edellisellä kerralla aloitit äänityksen. [REPEAT] -näppäin Määritä tällä näppäimellä alue, jota haluat soivan toistuvasti. [ZERO] -näppäin Siirryt nollaan (aikapiste 00:00:00-00:00). [REW] (Taaksepäin kelaus) -näppäin Kappale kelautuu alkuunpäin niin kauan kun pidät näppäintä alhaalla. [FF] (Eteenpäin kelaus) -näppäin Kappale kelautuu loppuun päin niin kauan kun pidät näppäintä alhaalla. [STOP] -näppäin Pysäyttää toiston/äänityksen. [PLAY] -näppäin Soittaa kappaleen. Jos näppäimen merkkivalo vilkkuu, [PLAY] -näppäimen painaminen aloittaa äänityksen. Näppäimen merkkivalo palaa vihreänä toiston ja äänityksen aikana. [REC] -näppäin Äänitysnäppäin. Normaalin äänityksen lisäksi käytetään punch in/ out -äänityksessä. Vilkkuu punaisena äänitysvalmiuden merkkinä ja palaa tasaisesti punaisena äänityksen aikana. BR-800 QUICKGUIDE 7

8 [TRACK] -näppäin Tällä näppäimellä saat säädettyä jokaisen raidan äänenväriä tai muokattua raitaa. [MENU] -näppäin Eri toimintojen asetuksia, mm. koko BR-800:aa koskevat asetukset. [EXIT] -näppäin Siirry takaisin edelliseen näyttöön tai peruuta toiminto. [ENTER] -näppäin Varmistaa valinnan tai kuittaa syötetyn tiedon. Pyörä Siirry kappaleessa eteenpäin tai taaksepäin. Asetuksia muokattaessa muuttaa arvoja. Kursorinäppäimet Liikuttavat kursoria. 7 [EFFECTS] -näppäin Avaa näytön, jossa saat kytkettyä insert-efektin päälle/pois ja muokattua sen asetuksia. [RHYTHM] -näppäin Avaa näytön, jossa saat kytkettyä rytmin päälle/pois ja muokattua sen asetuksia. [SONG SKETCH]-näppäin Siirryt Song Sketch-tilaan (Kappaleen luonnostelu). [EZ REC] -näppäin Siirryt EZ -äänitystilaan (Helppo äänitys). 8 BR-800 QUICKGUIDE

9 8 Näyttö Saat näkyviin erilaista tietoa tehtävistä asetuksista riippuen. Mm. äänenvoimakkuuden tasot, valikkoikkunat ja parametrien asetusikkunat. 1 Song Näyttää kappaleen nimen 2 Time Näyttää soivan kohdan muodossa tuntia:minuuttia: sekuntia. 3 Frame Näyttää soivan kohdan ruudun numeron. 4 Measure Näyttää soivan kohdan muodossa tahtia-iskua. 5 Power Virransyötön tila. Merkki Selite Virta tulee muuntajasta. Virta tulee tietokoneelta. Paristot ovat hyvässä kunnossa. Paristojen jännite on matala. Paristot ovat lähes tyhjiä. Asenna uudet tuoreet paristot mahdollisimman nopeasti. Paristot ovat tyhjät. Asenna uudet. 6 Tempo Näyttää rytmin tempon. BR-800 QUICKGUIDE 9

10 7 Tasomittari Näyttää äänenvoimakkuutta. Parametri INPUT TRACK RHY L R Selite Näyttää tulon äänenvoimakkuutta Näyttää eri raitojen ulostulon äänenvoimakkuutta Näyttää rytmin ulostulon äänenvoimakkuutta Näyttää [MASTER] -liukusäätimen jälkeistä äänenvoimakkuutta Play-ikkunasta BR-800:n ikkuna, joka aukeaa esimerkiksi heti käynnistyksen jälkeen, on nimeltään Play-ikkuna. Etureuna PHONES-jakki Kytke kuulokkeet tähän. Kuulokkeista kuuluu sama signaali kuin LINE OUT-jakeista. Kuulokkeiden äänenvoimakkuutta saat säädettyä [MASTER] -liukusäätimellä. HUOM Jos OUTPUT MODE -parametri on asetettu SPLIT -asentoon, vain rytmi kuuluu kuulokkeista. 2 GUITAR/BASS -jakki Kytke kitara tai basso tähän. Tämä on korkeaimpedanssinen tulo. 10 BR-800 QUICKGUIDE

11 Takapaneeli Turvakaapelin kiinnityspiste 2 LINE OUT -jakit Analogisen audion lähtöliittimet. Kytke signaali tallentimeen, vahvistimeen jne. 3 FOOT SW/EXP PEDAL (jalkakytkin/ohjauspedaali) -liitin BOSS FS-5U, Roland DP-2 -tyyppisille jalkakytkimille tai Roland EV-5, BOSS FV-500L/500H -ohjauspedaaleille tarkoitettu liitin. Kun jalkakytkin on kytkettynä, saat käynnistettyä/pysäytettyä kappaleen toiston tai äänityksen. Ohjauspedaalilla saat säädettyä insert-efektiä jalallasi. 4 LINE IN -jakki Tulo linjatasoisille laitteille kuten syntikka, rumpukone, tietokone jne. 5 INPUT 1-4 -jakit Mikrofoni/linjatuloja. Kaksi liitintyyppiä: balansoitu jakki (TRS) ja balansoitu XLR. INPUT 4 syöttää tarvittaessa 48V phantom-virtaa. * Et voi käyttää saman tulon jakki- ja XLR-liittimiä samanaikaisesti. BR-800 QUICKGUIDE 11

12 Sivupaneeli Muistikorttipaikka (SD) Aseta SD-kortti tähän paikkaan. Et voi äänittää, jos korttia ei ole asetettu. 2 USB-liitin Saat kytkettyä BR-800:n tietokoneeseen USB-kaapelilla. Kun laite on kytketty tietokoneeseen, voit tehdä seuraavaa: Käyttää BR-800:a audio interfacena ja ohjaimena. Siirtää audiota tietokoneelle ja takaisin. Luoda omia rumpusettejä ja komppeja. Tehdä varmuuskopioita. 3 [POWER] -kytkin Virtakytkin. Kytkee BR-800:n päälle/pois päältä. Asento ON OFF USB Selite Virta on päällä kun käytetään paristoja tai muuntajaa Virta on pois päältä Virta on päällä kun laite on kytkettynä tietokoneeseen USB-kaapelilla * Ennenkuin voit käyttää USB-virtaa, Sinun tarvitsee asentaa oikea ajuri tietokoneeseen. * Tietokoneesta riippuen saattaa olla, ettei BR-800 toimi USB-virralla. Käytä muuntajaa. 4 DC IN (Muuntaja) -liitin Kytke laitteen mukana tullut muuntaja tähän liittimeen. Käytä ainoastaan ko. muuntajaa. Jos muuntaja irrotetaan käytön aikana saattaa arvokas tieto vahingoittua. 12 BR-800 QUICKGUIDE

13 Paristojen asentaminen 1 Kytke virta pois päältä laitteesta. 2 Käännä BR-800 ylösalaisin. 3 Irrota paristokotelon kansi. Paristokotelon kansi Battery cover 4 Aseta kuusi AA-paristoa paikoilleen. Huomioi napaisuudet. 5 Aseta kotelon kansi takaisin paikoilleen. HUOM Aseta pehmikkeitä laitteen alle kun se on ylösalaisin. Älä käytä uusia ja käytettyjä paristoja samanaikaisesti. Suosittelemme alkaliparistoja. Kun paristot alkavat loppua, näytössä näkyy Battery Low!. Vaihda paristot ensitilassa. BR-800 QUICKGUIDE 13

14 Esittelykappaleiden kuunteleminen BR-800:n mukana tulleella SD-kortilla on esittelykappaleita. Näin saat kuunneltua niitä. 1. Tee kytkennät Tee alla näkyvät kytkennät kun virrat on kytketty pois sekä BR-800:sta että kaiuttimista. Monitorikaiuttimet speakers Muuntaja AC adaptor LINE To the OUT-liittimiin LINE jacks Stereokuulokkeet headphones To GUITAR/BASS-jakkiin the jack Jos If you re käytät using kuulokkeita, headphones, kytke connect ne PHONES-jakkiin them to the PHONES jack. Sähkökitara Electric guitar 14 BR-800 QUICKGUIDE

15 2. Kytke virrat päälle Kytke virrat määritetyssä järjestyksessä, näin vältät vahingoittamasta laitteita. 1 Vedä BR-800:n [MASTER] -liukusäädin alas. 2 Kytke virta BR-800:aan. 3 Kytke virta monitorikaiuttimiin. Virran kytkeminen pois 1 Jos kappale soi, paina [STOP]. 2 Kytke virta pois monitorikaiuttimista. 3 Kytke virta pois BR-800:sta. * Älä kytke virtaa pois jos näytössä lukee Keep power on! BR-800 QUICKGUIDE 15

16 3. Esittelykappaleiden kuunteleminen 1 Paina [MENU] MENU-näyttö aukeaa. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER] SONG-näyttö aukeaa. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SELECT ja paina [ENTER] SONG SELECT-näyttö aukeaa. 4 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan DemoSong ja paina [ENTER] Play-ikkuna aukeaa. 5 Aseta liukusäätimet kuvan mukaisiin asentoihin. Raitaliu ut Track faders perusasentoon nominal position. [MASTER] -liuku ala-asentoon [MASTER] fader at minimum. 6 Paina [PLAY] Kappale alkaa soida. Nosta [MASTER]-liukua hitaasti kunnes äänenvoimakkuus on sopiva. 16 BR-800 QUICKGUIDE

17 7 Aseta raitojen äänenvoimakkuudet sopiviksi liukusäätimillä. 8 Lopeta toisto painamalla [STOP] HUOM Esittelykappaleet on tarkoitettu ainoastaan yksityiseen käyttöön. Muu käyttö on luvanvaraista BOSS Corporation Äänittäminen EZ Recordingtoiminnolla EZ Recording on toiminto, joka tekee äänityksen aloittamisesta helppoa. Valitse äänitettävä lähde ja haluttu musiikkityyli. Sopivat efekti- ja rytmiasetukset tehdään automaattisesti. Esimerkissä äänitämme kitaraa. 1. TEE ÄÄNITYSASETUKSET 1 Paina [EZ REC] EZ REC-1 näyttö aukeaa. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan NEW SONG ja paina [ENTER] EZ REC-2-näyttö aukeaa. MEMO Kun valitset NEW SONG, luodaan uusi tyhjä kappale. Jos haluat käyttää EZ REC-toimintoa jo valittuna olevaan kappaleeseen, valitse CURRENT SONG. BR-800 QUICKGUIDE 17

18 3 Valitse SOURCE ja CATEGORY CURSOR [ ][ ] -näppäimillä ja pyörällä. Koska käytät kitaraa lähteenä, valitse E.GUITAR kohtaan SOURCE. CATEGORY -kohtaan valitse kappalettasi vastaava asetus. 4 Paina [ENTER] EZ REC-3 -näyttö aukeaa. Valintoihin perustuvat efekti- ja rytmiasetukset näkyvät. Saat muutettua asetuksia kursorinäppäimillä ja pyörällä. 5 Paina [ENTER] Asetukset ovat valmiit. 2. ÄÄNITYS 1 Aseta liukusäätimet kuvan osoittamaan asentoon Raitaliu ut Track faders perusasentoon nominal position. [MASTER] -liuku ala-asentoon [MASTER] fader at minimum. 2 Säädä äänitystaso [REC LEVEL] -säätimellä. Säädä taso niin, että INPUT -tasomittari liikkuu pääsosin db:n välissä. Säädä Adjust välille - 0 to db 18 BR-800 QUICKGUIDE

19 3 Nosta pikkuhiljaa [MASTER] -liukusäädintä kunnes kuuntelutaso on sopiva. 4 Paina [REC] Näppäimen merkkivalo vilkkuu, BR-800 on äänitysvalmiudessa. Vilkkuu Blinking 5 Paina [PLAY] Näppäimen merkkivalo palaa vihreänä, [REC] -merkkivalo palaa punaisena. Äänitys alkaa. Rytmi alkaa soida samaan aikaan äänityksen kanssa. Palaa Lit 6 Lopeta äänitys painamalla [STOP]. 1. raidan [PLAY] -merkkivalo palaa vihreänä äänitetyn oton merkiksi. 3. TOISTO 1 Palaa kappaleen alkuun painamalla [ZERO]. Aikalaskuri näyttää 00:00:00-00:0. 2 Paina [PLAY]. Kappale alkaa soida. Säädä [MASTER] -liukusäätimellä äänenvoimakkuus sopivaksi. BR-800 QUICKGUIDE 19

20 EZ Recording -parametrit SOURCE Aseta äänitetävän lähteen mukaan. Parametri E.GUITAR AC.GUITAR (GTR IN) AC.GUITAR (MIC) BASS VOCAL (MIC) VOCAL (IN4) SIMUL (E+IN4) SIMUL (AC+IN4) SIMUL (E+MIC) KEYBOARD MIC IN1&IN2 LINE IN USB 4CH INPUT Selite Käytä kun äänität GUITAR/BASS -tuloon kytkettyä sähkökitaraa. Käytä kun äänität GUITAR/BASS -tuloon kytkettyä akustista kitaraa. Käytä kun äänität akustista kitaraa sisäänrakennetuilla mikrofoneilla. Käytä kun äänität GUITAR/BASS -tuloon kytkettyä sähköbassoa. Käytä kun äänität laulua sisäänrakennetuilla mikrofoneilla. Käytä kun äänität laulua INPUT 4:ään kytketyllä mikrofonilla. Käytä kun äänität samanaikaisesti GUITAR/BASS -tuloon kytkettyä sähkökitaraa ja laulua INPUT 4:ään kytketyllä mikrofonilla. Käytä kun äänität samanaikaisesti GUITAR/BASS -tuloon kytkettyä akustista kitaraa ja laulua INPUT 4:ään kytketyllä mikrofonilla. Käytä kun äänität samanaikaisesti GUITAR/BASS -tuloon kytkettyä sähkökitaraa ja laulua sisäisillä mikrofoneilla. Käytä kun äänität INPUT 1- ja INPUT 2-tuloihin stereona kytkettyjä koskettimia. Käytä kun äänität sisäisillä mikrofoneilla. Käytä kun äänität INPUT 1- ja INPUT 2-tuloihin kytketyillä mikrofoneilla. Käytä kun äänität LINE IN-tuloon kytkettyä laitetta. Käytä kun äänität USB-liittimeen kytkettyä materiaalia. Käytä kun äänität INPUT 1-4 -tuloihin kytkettyjä mikkejä tai muita laitteita. CATEGORY Valitse musiikkityyli, joka vastaa kappalettasi. Parametri ROCK BLUES COUNTRY METAL R&B POP JAZZ BALLAD FUSION 20 BR-800 QUICKGUIDE

21 Kytkentöjen tekeminen Tee allaolevan kuvan mukaiset kytkennät. Varmista ensin, että kaikista kytkettävistä laitteista on kytketty virrat pois. Etureuna Front Panel Stereokuulokkeet headphone Sähkökitara Electric guitar tai -basso or Electric bass Takapaneeli Rear Panel Sivupaneeli Side Panel Monitorikaiut- speakers timet etc. Portable Jalkakytkin audio player (FS-5U etc. tms.) Foot Jalkakytkin switch (FS-5U tms) etc.) Expression Ohjauspedaali pedal (Roland (EV-5 EV-5 tms.) etc.) Microphone Mikrofoni Keyboard Syntikka etc. tms. AC Muuntaja adaptor Computer Tietokone HUOM Käännä aina ennen kytkentöjä äänenvoimakkuudet minimiinsä ja virrat pois. Näin vältät vahingoittamasta kaiuttimia ja muita kytkettyjä laitteita. Laitteessa käytetään balansoituja XLR/TRS-kytkentöjä. Kytkentäkuvat ovat alla. BR-800 QUICKGUIDE 21

22 Kaapelikoukun käyttö Laitteen pohjassa on ura muuntajan kaapelia varten. Tämä ura lukitsee kaapelin estäen virran yllättävän katkeamisen. Virran kytkeminen päälle/pois Virran kytkeminen päälle Kun kytkennät on tehty, kytke virrat laitteisiin määritetyssä järjestyksessä. 1 Aseta [MASTER] -liukusäädin ala-asentoonsa. 2 Kytke tuloihin (GUITAR/BASS, INPUT, LINE IN) kytkettyihin laitteisiin virrat päälle. 3 Kytke virta BR-800:aan. 4 Kytke virta LINE OUT-liittimiin kytkettyihin laitteisiin. Virran kytkeminen pois päältä 1 Paina [STOP] 2 Kytke virrat pois eri laitteista päinvastaisessa järjestyksessä kuin päälle kytkettäessä. 3 Varmistu, ettei BR-800:n näytössä lue Keep power on! 4 Sammuta BR-800 [POWER]-kytkimestä. 22 BR-800 QUICKGUIDE

23 ÄÄNITTÄMINEN Uuden kappaleen luonti (SONG NEW) BR-800 pitää äänityksiä kokonaisuuksissa nimeltään song. Uuden kappaleen saat tehtyä näin: 1 Paina [MENU]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan NEW ja paina [ENTER]. SONG NEW -ikkuna aukeaa. 4 Paina [ENTER]. Näytössä lukee Are you sure? 5 Paina [ENTER]. Uusi kappale luodaan, palaat Play-ikkunaan. * Näytössä näkyy Keep power on! kun dataa prosessoidaan. Älä koskaan kytke virtaa pois kun tämä viesti näkyy. Kappaleen valinta [SONG SELECT] Valitse kappale, jota haluat käsitellä. 1 Paina [MENU]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER]. BR-800 QUICKGUIDE 23

24 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SELECT ja paina [ENTER]. SONG SELECT -ikkuna aukeaa. Valittuna olevan kappaleen nimen edessä on *. 4 Valitse kappale CURSOR [ ][ ] -kursorinäppäimillä. 5 Paina [ENTER]. Kappale valitaan ja palaat Play-ikkunaan. * Näytössä näkyy Keep power on! kun dataa prosessoidaan. Älä koskaan kytke virtaa pois kun tämä viesti näkyy. Äänitystulon valinta Näin valitset tulon, johon äänitettävä lähde on kytketty. Määrität myös äänitettävien raitojen määrän. 1 Paina [MENU]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan INPUT SELECT ja paina [ENTER]. 24 BR-800 QUICKGUIDE

25 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan INPUT ja valitse pyörällä tulo, jota äänität. Asetus GUITAR/ BASS MIC L/R Selite Kun äänität GUITAR/BASStuloon kytkettyä kitaraa tai bassoa. Kun äänität sisäänrakennetuilla mikrofoneilla. INPUT 1&2 Kun äänität INPUT 1 ja INPUT 2 -tuloihin kytkettyjä mikrofoneja tai instrumentteja. INPUT4 LINE IN USB GTR & INPUT4 INPUT 1-4 Kun äänität INPUT4-tuloon kytkettyä mikrofonia tai instrumenttia. Kun äänität LINE IN-tuloon kytkettyä laitetta. Kun äänität USB-liitännässä olevaa laitetta. Kun äänität GUITAR/BASStuloon kytkettyä kitaraa tai bassoa sekä INPUT4-tuloon kytkettyä mikrofonia tai instrumenttia samanaikaisesti. Kun äänität INPUT 1-4 -tuloihin kytkettyjä mikrofoneja tai instrumentteja. 4 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan MODE ja valitse pyörällä äänitettävien raitojen määrä. Asetus INPUT OFF MONO REC STEREO REC SIMUL REC 4TRACK REC Selite Tulo on pois päältä (Ei äänitystä) Yksi raita äänittää Kahden raidan stereoäänitys Jokainen tulo äänitetään eri raidalle samanaikaisesti Neljän raidan samanaikainen äänitys * Valittavissa olevat asetukset riippuvat myös INPUT-valinnasta. 5 Paina [EXIT] niin monta kertaa, että olet takaisin Play-ikkunassa. BR-800 QUICKGUIDE 25

26 Tuloherkkyyden säätäminen Säädä tulon herkkyyttä (gain) tarpeen mukaan. Tulo INPUT 1-4 -jakit Sisäänrakennetut mikrofonit GUITAR/BASS-jakki LINE IN-jakki USB-liitin Herkkyyden säätö Jokaisen tulon INPUT SENS-säädin. Säädä niin, että voimakkaimmat signaalit vilkauttavat PEAKmerkkivaloa. Säädä äänenvoimakkuutta äänitettävästä laitteesta. BR-800:n ko. tulon herkkyyttä ei voi säätää. Äänitystason säätäminen 1 Aseta [MASTER] -liukusäädin ala-asentoon. 2 Käännä [REC LEVEL] -säädin suunnilleen keskiasentoonsa ja nosta pikkuhiljaa [MASTER] -liukua. 3 Säädä äänitystasoa [REC LEVEL] -säätimellä. Säädä taso niin, että INPUT-mittari liikkuu pääsääntöisesti välillä db. Äänitä mahdollisimman lujaa kuitenkin ilman äänen säröytymistä. Jos haluat kuunnella hiljempaa, säädä kuuntelutaso pienemmälle [MASTER] -liu usta. 4 Säädä kuuntelutaso sopivaksi [MASTER] -liukusäätimellä. Äänitettävien raitojen valinta 1 Valitse äänitettävä raita painamalla yhtä raitojen 1-7/8 [REC]- näppäimistä. Raitojen merkkivalot näyttävät niiden tilan seuraavasti. Merkkivalo Ei pala Palaa Vilkkuu Selite Raidalle ei äänitetä Raidalle äänitetään Raidalle äänitetään toistuvasti (loop) 26 BR-800 QUICKGUIDE

27 Valittavissa olevat raidat määräytyvät valitun INPUT-tilan mukaan. Asetus MONO REC STEREO REC SIMUL REC 4TRACK REC Selite Yksi raita äänittää. VOit valita yhden raidoista 1-4. Saat äänitettyä myös stereona painamalla 5/6 [REC] tai 7/8 [REC]. Kahden raidan stereoäänitys. Äänitä raidoille 1-2 painamalla joko 1 [REC] tai 2 [REC]. Äänitä raidoille 3-4 painamalla joko 3 [REC] tai 4 [REC]. Kahden raidan samanaikainen äänitys. Äänitä raidoille 1-2 painamalla joko 1 [REC] tai 2 [REC]. Äänitä raidoille 3-4 painamalla joko 3 [REC] tai 4 [REC]. Neljän raidan samanaikainen äänitys. Äänitä raidoille 1-4 painamalla mitä tahansa 1-4 [REC] -näppäimistä. Jos haluat äänittää raidoille 5-8, paina joko 5/6 tai 7/8 [REC].t BR-800 QUICKGUIDE 27

28 Virtuaaliraitojen (V-Track) valinta Jokaisella BR-800:n raidalla on kahdeksan aliraitaa, nk. virtuaaliraitaa. Saat äänitettyä niille vaihtoehtoisia äänityksiä tarvittaessa. Esimerkiksi kitarasooloja ja lauluja äänitettäessä on kätevää, kun voi tehdä useamman version ja käyttää parasta. 1 Paina [TRACK]-näppäintä. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER]. V-TRACK -näyttö aukeaa. Merkki Selite Valittu V-raita (jolle on jo äänitetty). Valittu V-raita (äänittämätön) V-raita, jolla on äänitystä Tyhjä V-raita 3 Valitse raita, jonka V-raidan haluat vaihtaa käyttämällä raitojen 1-7/8 [REC] - tai [ ][ ] -näppäimiä. 4 Vaihda V-raitaa pyörällä. * Raidan 7/8 V-MST V-raita on masterointia varten, mutta sille voidaan äänittää myös normaalisti. 5 Paina [EXIT] niin monta kertaa, että olet takaisin Play-ikkunassa. 28 BR-800 QUICKGUIDE

29 Äänen panorointi Saat muutettua äänitettävän äänen paikkaa stereokuvassa. 1 Paina [TRACK]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan PAN ja paina [ENTER]. Panorointi-näyttö aukeaa. 3 Valitse tulo tai raita, jonka asetusta haluat muuttaa CURSOR [ ][ ] -näppäimillä. * Saat siirrettyä kursoria eri raidoille painamalla ko. raidan [REC] -näppäintä. 4 Säädä panorointia pyörällä kuunnellen samalla äänitettävää ääntä. Panorointiasetus pysyy voimassa myös äänityksen jälkeisissä toistoissa. 5 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. Äänitys 1 Paina [REC] Merkkivalo vilkkuu punaisena, BR-800 on äänitysvalmiudessa. 2 Paina [PLAY] Äänitys alkaa. [PLAY] -merkkivalo palaa vihreänä ja [REC] punaisena. 3 Kun haluat pysäyttää äänityksen, paina [STOP]. Raidan [PLAY]-merkkivalo palaa vihreänä äänitetyn äänen merkiksi. * Näytössä näkyy Keep power on! kun dataa prosessoidaan. Älä koskaan kytke virtaa pois kun tämä viesti näkyy. MEMO - Jos haluat äänittää uudelleen Palaa viimeisen äänityksen alkukohtaan painamalla [RETRY]. Voit painaa näppäintä vaikka kesken äänityksen tai toiston. Näin voit nopeasti äänittää saman paikan uudelleen. BR-800 QUICKGUIDE 29

30 Loop-äänitys Loop-äänitys on toiminto, joka kopioi äänitystä itsensä perään äänityksen loputtua. Kopioitu ja loopattu äänitys on noin 200 tahdin mittainen. Saat siis helposti tehtyä loopattuja fraaseja jotka soivat useaan kertaan. Aloita Start äänitys recording Aloita Stop äänitys recording Noin Approximately 200 tahtia 200 measures 1 Aseta haluttu raita loop-äänitysvalmiuteen painamalla sen [REC]- näppäintä kunnes punainen merkkivalo vilkkuu. 2 Äänitä Kun äänitys päättyy, se kopioidaan itsensä perään noin 200 tahdin mitalle. Toisto 1 Paina [ZERO] Palaat nollapisteeseen 00:00:00-00:0 2 Paina [PLAY] Merkkivalo palaa vihreänä ja toisto alkaa. Muokkaa raitojen balanssia niiden liukusäätimillä. 3 Pysäytä toisto [STOP] -näppäimellä. 30 BR-800 QUICKGUIDE

31 Lisä-äänitysten tekeminen (Päälleäänitys) Voit äänittää aiempien äänitysten viereen lisä-äänityksiä. 1 Valitse äänitettävä raita raitojen 1-7/8 [REC]-näppäimillä. Raitojen tila näkyy [PLAY]-merkkivaloista. Merkkivalo Ei pala Palaa Vilkkuu Selite Raidalle ei ole äänitetty Raita soi Raita ei soi 2 Säädä toistettavien raitojen balanssi sopivaksi raitojen liu uilla. 3 Paina [REC] Merkkivalo vilkkuu. BR-800 on äänitysvalmiudessa. 4 Paina [PLAY]. Uuden raidan äänitys alkaa. Muut raidat toistuvat. 5 Kun äänitys on tehty, paina [STOP] Huomioi, että aiemmin äänitetylle raidalle äänittäminen pyyhkii vanhan äänityksen. Vaihda toiselle V-raidalle. BR-800 QUICKGUIDE 31

32 Playing Back Repeatedly (Repe Specifying the Repeat Region Määrätyn alueen soittaminen toistuvasti By using the repeat (Repeat) function you can repeatedly play back a specified region. Toistettavan The repeat region alueen will repeatedly määrittäminen play back as follows. fig Repeat Aika Time Toisto Repeat alku Start Toisto Repeat loppu End (A) (B) 1 Paina [REPEAT] toistettavan alueen alussa. 1 Press the [REPEAT] button at the point where you want to start repeating (point A). 4 If you want to save the repeat region you save the song. Saving a Song (SAVE CURRENT STATE There must be at least one second betw repeat start (A) and end (B) points. You the end point closer than one second fro start point. If you press the [REPEAT] button at a l closer than one second from the repeat (A), the repeat start point (A) will be re location. fig.repeat01.eps Repeat A-symboli ( ) näkyy näytössä. 2 Paina [REPEAT] toistettavan alueen lopussa. The Repeat A symbol ( ) will appear in the screen, Repeat B-symboli ( ) näkyy näytössä. indicating that the beginning of the repeat (point A) 3 Kun haluat has been lopettaa specified. toiston, paina vielä kerran [REPEAT]. Asetus pyyhitään ja merkit häviävät näytöstä. A- 2ja B-pisteiden välillä pitää olla vähintään sekunti. Press the [REPEAT] button at the point where you Jos painat [REPEAT]-näppäintä alle sekunnin päässä alkumerkistä, want to stop repeating (point B). alkumerkki asetetaan tähän paikaan. fig.repeat01.eps Toistettavan alueen määrittäminen tahdeittain Normaalisti toistettavan alueen rajat määrittyvät [REPEAT]-näppäimen painalluksilla. Saattaa olla, että toistettava alue ei osu aivan kuten haluaisit. Saat kvantisoitua The Repeat toistoalueen B symbol rajat ( niin, ) will että appear ne in osuvat the screen, tahtien ykkösille. indicating that the repeat region (A-B) has been 1 Paina [MENU] specified. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SYSTEM ja paina [ENTER]. 3 When you want to clear the repeat setting, press the 3 Siirrä kursori [REPEAT] CURSOR button once [ ][ again. ] -näppäimillä kohtaan AB QUANTIZE ja muuta asetus ON -asentoon pyörällä. The repeat settings will be cleared, and the repeat symbol will disappear from the screen. 4 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. * Jos muutat tempoa kvantisoinnin jälkeen, alue ei enää osu tahtien ykkösille. Jos painat kaksi kertaa [REPEAT] -näppäintä samassa kohdassa, saat asetettua tahdin mittaisen alueen. 32 BR-800 QUICKGUIDE

33 Punch In/out-äänitys Äänitettäessä saattaa tulla eteen tilanne, jolloin haluat korjata soittovirheen keskeltä äänitystä. Voit silloin käyttää punch-äänitystä, jolla saat kytkettyä äänityksen päälle (punch in) ja pois päältä (punch out). BR-800:ssa voit tehdä punch-äänityksen joko käsin tai automaattisesti. Manuaalinen Punch-In/Out Saat tehtyä äänitys sisään/ulos-kytkennän [REC]-näppäimellä tai jalkakytkimellä. [REC] -näppäimellä Äänitämme paikkauksen raidalle 1. 1 Paina raidan 1 [REC]-näppäintä. Raidan [REC]-merkkivalo syttyy. 2 Aseta raidan 1 liukusäädin kuvan osoittamaan asentoon. 3 Soita kappaletta ja säädä [REC LEVEL] -säätimellä tulon taso sopivaksi. Aseta taso niin, että vanha ja uusi äänitys ovat samassa tasossa. 4 Siirry kappaleessa kohtaan, joka on hieman ennen äänittävää kohtaa ja aloita toisto painamalla [PLAY]. 5 Kun haluat aloittaa äänityksen, paina [REC]. Äänitys alkaa. 6 Kun haluat lopettaa äänityksen, paina uudelleen [REC] (tai [PLAY]). Joka kerran kun painat [REC], aloitat tai lopetat äänityksen. Voit toistaa sen niin monta kertaa kuin haluat. 7 Lopeta äänitys kokonaan painamalla [STOP]. 8 Kuuntele lopputulos. Voit peruuttaa äänityksen Undo-toiminnolla. BR-800 QUICKGUIDE 33

34 Jalkakytkimellä Jos äänität yksin, on helpompaa kytkeä äänitys päälle/pois jalkakytkimella (BOSS FS-5U tai Roland DP-2). Kytke kytkin FOOT SW/EXP PEDAL-liittimeen ja muuta kytkimen toiminta seuraavasti. 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SYSTEM ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan FOOT SWITCH. 4 Valitse REC pyörällä. 5 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. Tee punch in painamalla pedaalia ja punch out painamalla sitä uudelleen. Automaattinen Punch-In/Out Voit automatisoida sisään ja ulos-kohdat äänityksessä, jolloin voit keskittyä soittamiseen ja saat tarkasti määritettyä saumat. Alku- ja loppupisteen määrittäminen 1 Paina [MENU]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan AUTO PUNCH IN/OUT ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan ON/OFF ja valitse ON pyörällä. ON-asennossa automaattinen punch in/out on päällä, OFF-asennossa pois päältä. 34 BR-800 QUICKGUIDE

35 4 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan DISP ja valitse määre, jonka mukaan teet asetukset pyörällä. Asetus TIME MEASURE Selite Asetukset tehdään ajan yksikköinä Asetukset tehdään tahdeittain. 5 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan IN ja määritä äänityksen aloituskohta pyörällä. MEMO Saat siirrettyä pisteen kappaleen nykyiseen kohtaan painamalla [ENTER]. 6 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan OUT ja määritä äänityksen lopetuskohta pyörällä. 7 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. Näytössä näkyy A.PUNCH sen merkiksi, että äänityksen aloitus- ja lopetuspisteet on määritetty. Äänitys Äänitämme paikkauksen raidalle 1. 1 Paina raidan 1 [REC]-näppäintä. Raidan [REC]-merkkivalo syttyy. 2 Aseta raidan 1 liukusäädin kuvan osoittamaan asentoon. 3 Soita kappaletta ja säädä [REC LEVEL] -säätimellä tulon taso sopivaksi. Aseta taso niin, että vanha ja uusi äänitys ovat samassa tasossa. 4 Siirry kappaleessa kohtaan, joka on hieman ennen äänittävää kohtaan. 5 Siirry äänitysvalmiuteen painamalla [REC] ja aloita toisto painamalla [PLAY]. Toisto alkaa ja äänitys kytkeytyy automaattisesti päälle ohjelmoidussa kohdassa. Äänitys lakkaa automaattisesti ulostulokohdassa ja toisto jatkuu. 6 Lopeta äänitys kokonaan painamalla [STOP]. 7 Kuuntele lopputulos. BR-800 QUICKGUIDE 35

36 Toiminnan peruminen (UNDO/REDO) Joskus tulee tilanne, jossa haluat perua tekemäsi toiminnon. Voi olla, että äänitys ei onnistunut haluamallasi tavalla tai editointi meni pieleen. Silloin pääset pakittamaan Undolla. Undo palauttaa Sinut siis viimeistä toimintoa edeltäneeseen tilaan. Undon peruuttamista kutsutaan Redo:ksi. Palaaminen edelliseen tilaan (Undo) 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan UNDO/REDO ja paina [ENTER]. 3 Saat tehtyä Undo:n painamalla [ENTER]. Kun painat [ENTER], viimeinen äänitys tai editointi perutaan. Undon peruuttaminen (REDO) 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan UNDO/REDO ja paina [ENTER]. 3 Saat tehtyä Redo:n painamalla [ENTER]. Kun painat [ENTER], viimeinen Undo perutaan. 36 BR-800 QUICKGUIDE

37 Kappaleen tietojen tarkastelu Jäljellä oleva äänitysaika 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SYSTEM ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan REMAIN INFO ja valitse ON pyörällä. 4 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. Kun siirryt äänitysvalmiuteen painamalla [REC], näet näytön TIMEalueella jäljellä olevan äänitysajan (REM). Kappaleen tietojen tarkastelu 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan INFORMATION ja paina [ENTER]. Kappaleen tiedot näkyvät (NAME = nimi, SIZE = koko). 4 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. BR-800 QUICKGUIDE 37

38 Nopea äänittäminen (SONG SKETCH) Kun asetat BR-800:n Song Sketch-tilaan, siitä tulee stereofoninen WAVtiedostojen tallennin/toistaja. Näin saat kätevästi talteen kappale-ideat ja fraasit. Song Sketch-tilaan siirtyminen Paina [SONG SKETCH]. Olet ko. tilassa, näet Song Sketch-näytön. Pääset normaalitilaan painamalla [EXIT]. Song Sketch-näyttö näyttää seuraavanlaista tietoa. Tiedoston nimi Soiva kohta Rytmi Saat muokattua seuraavia asetuksia liikuttamalla kursoria tiedoston nimen, soivan kohdan tai rytmin päälle ja valitsemalla pyörää pyörittämällä halutut arvot. Parametri Tiedoston nimi Soiva kohta Selite Valitsee toistettavan tiedoston. Siirtyy haluttuun kohtaan kappaleessa. Rytmi Kytkee rytmin päälle/pois /Asettaa tempon / Valitsee patternin MEMO Tallentaa/soittaa jopa 999 kappaletta. Voit käyttää Repeat-toimintoa. Voit äänittää eri tuloja Wav-muotoisena äänenä (44.1 khz/16 bit). Audio äänitetään stereona. Voit äänittää myös rytmin soiton mukana. Äänitys 1 Paina [SONG SKETCH]. Song Sketch-näyttö aukeaa. 2 Paina [MENU] Valitse haluttu tulo (INPUT SELECT/ENTER) 3 Paina [EXIT] kunnes olet takaisin Play-ikkunassa. 38 BR-800 QUICKGUIDE

39 4 Paina [REC]. Äänitys alkaa. 5 Kun äänitys on valmis, paina [STOP]. Äänitykset tallennetaan SKETCH-kansioon. Äänitys voidaan tuoda raidalle ([TRACK]/TRACK EDIT/SONG SKETCH IMPORT). Toisto MEMO - Tiedoston nimistä Tiedostot nimetään automaattisesti seuraavan kaavan mukaan. _BR_001.WAV.. _BR_999.WAV 1 Paina [SONG SKETCH]. Song Sketch-näyttö aukeaa. 2 Valitse soitettava tiedosto CURSOR [ ][ ] -näppäimillä ja pyörällä. 3 Paina [PLAY] 4 Lopeta toisto painamalla [STOP]. WAV-tiedoston poistaminen 1 Paina [SONG SKETCH]. Song Sketch-näyttö aukeaa. 2 Valitse poistettava tiedosto CURSOR [ ][ ] -näppäimillä ja pyörällä. 3 Paina [MENU]. 4 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan FILE ja paina [ENTER]. 5 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan ERASE ja paina [ENTER]. FILE ERASE -näyttö näkyy. 6 Jos haluat poistaa tiedoston, paina [ENTER] Näyttöön tulee kysymys Are You sure? (Oletko varma?). 7 Paina [ENTER]. Tiedosto poistetaan. BR-800 QUICKGUIDE 39

40 EFEKTIT BR-800:ssa on neljä itsenäistä efektiprosessoria eri tarkoituksiiin: insertefektit, loop-efektit, raita-eq ja masterointi-efektit. Voit käyttää näitä efektejä samanaikaisesti ja tehdä haluamiasi asetuksia jokaiselle. Insert-efektien käyttö Efektiohjelmat ja pankit Efektiohjelmia vaihtamalla saat käyttöösi eri efektejä ja niiden eri ohjelmia. BR-800:ssa ohjelmat on järjestetty kuuteen pankkiin tyypeittäin. Pankit ovat GUITAR (kitara), MICROPHONE (mikrofoni), LINE (linja), SIMUL (samanaikainen), 4INPUT (neljä tuloa) ja 8TRACKCOMP (kahdeksan raidan kompressointi). Joka pankissa ohjelmat on edelleen jaettu kolmeen osaa seuraavasti: Preset-ohjelmat: Valmiita ohjelmia, joita voidaan muokata mutta ei tallentaa ko. muistipaikkaan. Käyttäjän ohjelmat: Muokattavia ohjelmia, joita voidaan myös tallentaa. Song-ohjelmat: Muokattavia ja tallennettavia ohjelmia, jotka ovat SD-kortilla kappaletiedon vieressä. Insert-efekti päälle/pois 1 Paina [EFFECTS]. Merkkivalo syttyy, efekti on päällä. Saat efektin pois päältä painamalla [EFFECTS] toistamiseen. Insert-efektin nopea rakentaminen (EZ Tone) 1 Paina [EFFECTS]. EFFECT-ikkuna näkyy. 2 Valitse efektiohjelma, joka on lähimpänä mielessäsi olevaa soundia. Valitse pankki, preset/käyttäj/song ja numero [CURSOR]-näppäimillä ja pyörällä. 40 BR-800 QUICKGUIDE

41 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan EZ TONE ja paina [ENTER]. EZ TONE-ikkuna aukeaa. 4 Hae haluamasi soundi tone-ruudukosta [CURSOR] -näppäimillä. GUITAR-pankki Sopiva sooloille Pehmeä sointi Raaka sointi Sopiva komppeihin TAI Enemmän resonanssia Lämmin sointi Kirkas sointi Vähemmän resonanssia MICROPHONE- tai LINE-pankit Viive: voimakas Lämmin sointi Kirkas sointi Viive: pehmeä SIMUL-pankki Viive: voimakas Lämmin sointi Kirkas sointi Viive: pehmeä 5 Jos haluat tallentaa tehdyn efektiohjelman, tee tallennus BR-800 QUICKGUIDE 41

42 Insert-efektin asetusten tallentaminen (Write) 1 Paina [EFFECTS] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan NAME/WRITE ja paina [ENTER]. Kirjoitusikkuna aukeaa. 3 Jos haluat nimetä ohjelman, paina CURSOR[ ]. Jos nimeä ei tarvitse muuttaa, siirry kohtaan 6. 4 Nimeä ohjelma CURSOR [ ][ ]-näppäimillä ja pyörällä. 5 Kun nimi on valmis, paina CURSOR [ ]. 6 Valitse muistipaikka, johon uusi ohjelma kirjoitetaan CURSOR [ ][ ] -näppäimillä ja pyörällä. 7 Kun muistipaikka on valittu, paina [ENTER]. Näytöllä näkyy varmistusviesti Are You sure? 8 Kirjoita painamalla [ENTER]. Jos haluat perua kirjoituksen, paina [EXIT]. Kun ohjelma on kirjoitettu, palaat EFFECT-ikkunaan. Loop-efektit Loop-efektit ovat kaikkien raitojen käytettävissä olevia tila-efektejä, joille signaali syötetään kanavakohtaisesti Send-syötöllä. Voit valita kaiun tai choruksen/viiveen. Loop-efektin määrän säätäminen 1 Paina [TRACK]. 42 BR-800 QUICKGUIDE

43 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan REVERB tai CHO/DLY ja paina [ENTER]. Send-syöttöjen muokkausikkuna aukeaa. Kaiulle Chorukselle/Viiveelle 3 Säädä efektien tasoa kanavakohtaisesti CURSOR [ ][ ] -näppäimillä ja pyörällä. 4 Kun tasot ovat hyvät, palaa Play-ikkunaan painamalla [EXIT] useita kertoja. Loop-efektien muokkaus 1 Paina [TRACK] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan REVERB tai CHO/DLY ja paina [ENTER]. Send-syöttöjen muokkausikkuna aukeaa. 3 Paina [ENTER] Kaiulle Chorukselle/Viiveelle BR-800 QUICKGUIDE 43

44 4 Valitse parametri CURSOR [ ][ ] -näppäimillä ja muuta arvoa pyörällä. 5 Kun muokkaus on tehty, palaa Play-ikkunaan painamalla [EXIT] useita kertoja. Kanava-ekvalisaattori BR-800:ssa on jokaisella raidalla oma kolmialueinen ekvalisaattorinsa. EQ:n muokkaus 1 Paina [TRACK]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan EQ ja paina [ENTER]. EQ:n muokkausikkuna aukeaa. 3 Aseta EQ päälle/pois kanavakohtaisesti CURSOR [ ][ ] -näppäimillä ja pyörällä. 4 Paina [ENTER]. EQ-parametrien muokkausikkuna aukeaa. 5 Valitse parametri CURSOR [ ][ ] -näppäimillä ja muuta arvoa pyörällä. 6 Kun muokkaus on tehty, palaa Play-ikkunaan painamalla [EXIT] useita kertoja. 44 BR-800 QUICKGUIDE

45 RYTMI BR-800:ssa on oma erillinen rytmiosansa. Voit käyttää sitä klikkinä äänitettäessä tai ohjelmoida oman komppiraidan. Patternit ja kompit Kompit ovat koko kappaleen mittaisia rumpusäestyksiä, jotka koostuvat yksittäisistä, toistuvista rytmikuvioista eli patterneista. Patternit Preset-patterneissa on omansa introille, säkeistöille, filleille ja lopetuksille. Erotat ne toisistaan loppupäätteistä, IN (Intro), V1, V2 (Säkeistö), F1, F2 (Filli) ja E (Lopetus). Asennuslevyltä löytyvällä BR-800 Rhythm Editor-ohjelmalla voit rakentaa omia patterneja. Kompit Patternia voi sinälläänkin käyttää, mutta mielenkiintoisempaa on koota eri patterneista kappaleen mittainen komppi. BR-800:ssa on 50 valmista komppia (P01-P50) eri tyylilajeissa. Rumpusetit BR-800:ssa on yhdeksän erilaista eri rummuista koottua rumpusettiä. Rytmi päälle/pois 1 Paina [RHYTHM]. Merkkivalo syttyy ja rytmi käynnistyy. Kun haluat pysäyttää rytmin, paina [RHYTHM] toistamiseen. Vaihtaminen pattern- ja komppitilan välillä 1 Paina [RHYTHM]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan TYPE. Pattern-tilassa BR-800 QUICKGUIDE 45

46 Komppi-tilassa 3 Valitse haluamasi tila (Pattern/Arrange) pyörällä. 4 Palaa Play-ikkunaan painamalla [EXIT] useita kertoja. Patternien/komppien vaihtaminen 1 Valitse pattern- tai komppitila (RHYTHM/TYPE/Pattern tai Arrange) 2 Siirrä kursori yksi askel alemmas (PATRN/ARRNG) 3 Valitse haluamasi pattern tai komppi CURSOR [ ][ ] -näppäimillä ja pyörällä. Voit halutessasi vaihtaa rumpusettiä KIT -parametrilla. 4 Palaa Play-ikkunaan painamalla [EXIT] useita kertoja. 5 Paina [ZERO]. Palaat kappaleen alkuun. 6 Paina [PLAY]. Kappale ja valittu rytmi soivat. Säädä rytmin äänenvoimakkuus [RHYTHM]-liu ulla. Tempon muuttaminen 1 Siirrä kursori CURSOR [ ][ ] -näppäimillä tempo-asetukseen 2 Muuta tempoa pyörällä. 46 BR-800 QUICKGUIDE

47 Omien komppiraitojen tekeminen (Arrangement) Saat asetettua eri patterneja haluamaasi järjestykseen. Teet komppiraidan askelista. Jokaisessa askeleessa on pattern-numero ja aloitustahdin numero. 1 Paina [RHYTHM]. Merkkivalo syttyy. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan TYPE. 3 Valitse pyörällä ARRANGE 4 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan EDIT ja paina [ENTER]. ARRANGE STEP-ikkuna aukeaa. 5 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan STEP ja paina [ENTER]. 6 Siirrä kursori CURSOR [ ][ ]-näppäimillä step kohtaan ja valitse muokattava askel pyörällä. Saat siirryttyä edellliseen askeleeseen [REW]- ja seuraavaan [FF]- näppäimellä. 7 Siirrä kursori muokattavaan parametriin ja muuta arvoa pyörällä. Painamalla [PLAY] voit kuunnella valittua patternia. Aloitustahti (measure) Määrittää tahtinumeron, jolla valittu pattern alkaa soida. Patternin numero (pattern) Valitsee patternin. Tahtilaji (Pattern info/beat) Näyttää valitun patternin tahtilajin Tempo Määrittää patternin tempon Alue: Palaa Play-ikkunaan painamalla [EXIT] useita kertoja. HUOM Kun soitat komppiraitaa Play-ikkunassa, viimeinen pattern jää soimaan toistuvasti. Jos haluat lopettaa kappaleen oikeasti, ohjelmoi viimeiseksi askeleeksi pattern P327 BREAK. BR-800 QUICKGUIDE 47

48 EDITOINTI Raitaeditointi Saat kopioitua tai pyyhittyä raitoja tai luettua Song Sketch-tietoa. Toiminto 1 Paina [TRACK]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan TRACK EDIT ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan COPY/ERASE/ SONG SKETCH IMPORT ja paina [ENTER]. 4 Valitse kursorinäppäimillä ja pyörällä parametrit ja niiden arvot. 5 Paina [ENTER]. Varmistusviesti näkyy Are You sure? 6 Suorita muokkaus painamalla [ENTER]. Raitojen kopiointi SOURCE: Kopioitava raita, V-raita DEST: Mille raidalle/v-raidalle kopioidaan Raitojen pyyhkiminen SOURCE: Raita/V-raita, joka pyyhitään. Valitse raita, siirry kohtaan BR-800 QUICKGUIDE

49 Song Sketch-tiedon tuominen raidalle DISP: Start-aikamääre joko aikana tai tahteina. SOURCE: Tuotava Song Sketch-tieto DEST: Raita, jolle tieto tuodaan START: Kohta, jolle tuotava tieto asetetaan Kappale-editointi Saat tehtyä koko kappaletta koskevia muokkauksia. Toiminto 1 Paina [MENU]. 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan SONG ja paina [ENTER]. 3 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan COPY/ERASE/ NAME/PROTECT/SAVE CURRENT STATE ja paina [ENTER]. Kappaleen kopiointi 4 Paina [ENTER] Varmistusviesti Are You sure? näkyy. 5 Paina [ENTER] Kappale kopioidaan. BR-800 QUICKGUIDE 49

50 Kappaleen poistaminen 4 Valitse poistettava kappale CURSOR [ ][ ] -näppäimillä. 5 Paina [ENTER] Varmistusviesti Are You sure? näkyy. 6 Paina [ENTER] Kappale poistetaan. Kappaleen nimeäminen 4 Siirrä kursori muutettavan merkin päälle 5 Valitse merkki pyörällä 6 Kun nimi on valmis, paina [EXIT] Kappaleen suojaaminen 4 Valitse ON pyörällä 5 Paina [EXIT] Kappaleen tallentaminen Kappaletta ei sinällään tarvitse erikseen tallentaa, se tallentuu automaattisesti kun lopetat äänityksen tai kun palaat Play-ikkunaan. Voit kuitenkin tallentaa kappaleen sen hetkisen tilan halutessasi. 4 Paina [ENTER] 5 Paina [EXIT] kun tallennus on valmis. 50 BR-800 QUICKGUIDE

51 MASTEROINTI Kun kappale on äänitetty ja miksattu, viimeiseksi se äänitetään stereona kahdelle raidalle ja se masteroidaan. Masterointiefektillä musiikki saadaan kuulostamaan voimakkaammalta ja sen bassotaajuuksia voidaan korjata. Masterointiefektissä on 19 valmista ohjelmaa sekä 19 muistipaikkaa Sinun asetuksillesi. Jokaisessa kappaleessa on em. lisäksi vielä 19 muistipaikkaa masterointiasetuksille. 1 Paina [MENU] 2 Siirrä kursori CURSOR [ ][ ] -näppäimillä kohtaan MASTERING ja paina [ENTER]. 3 Aseta MASTERING ON -asentoon pyörällä. Olet masterointitilassa. 4 Paina [EXIT] kunnes MASTERING-näyttö näkyy. : V-raidat, V-tracks that joille contain äänitetty data : V-raidat, V-tracks that joille do ei not ole contain äänitetty data Äänittävät Recording-destination raidat tracks Raidat 7/8 VMST valitaan äänitysraidoiksi. Jos haluat äänittää muille raidoille, valitse halutut raidat kursorinäppäimillä ja pyörällä. 5 Soita kappaletta ja säädä äänenvoimakkuudet kohdilleen. Säädä kokonaisäänenvoimakkuus [MASTER]-liu ulla. Nosta äänenvoimakkuus mahdollisimman lujaksi kuitenkaan säröyttämättä ääntä. 6 Paina [MASTER FX] Merkkivalo syttyy ja masterointiefekti kytkeytyy päälle. MASTER FXikkuna aukeaa. P: preset / S: song / U: user Numero Number Muistipaikan Patch name nimi 7 Valitse masterointiefektin ohjelma Valitse haluamasi ohjelma kursorinäppäimillä ja pyörällä. 8 Palaa Play-näyttöön. BR-800 QUICKGUIDE 51

52 9 Palaa kappaleen alkuun, paina [ZERO]. 10 Paina [REC]. BR-800 on äänitysvalmiudessa. 11 Paina [PLAY] Äänitys alkaa. 12 Kun äänitys on valmis, paina [STOP] Tulos tallennetaan masterointiraidoille ja PREVIEW-ikkuna aukeaa. Jos painat [PLAY], masteroitu kappale soi. Palaa takaisin MASTERING-ikkunaan painamalla [PLAY]. Masteroitu kappale voidaan muuttaa WAV/AIFF-muotoon BOSS BR Series Wave Converter -ohjelmalla. Masterointiefektien muokkaus 1 Paina [MASTER FX] 2 Valitse masterointiefekti kursorinäppäimillä ja pyörälllä. 3 Paina [ENTER]. Editointi-ikkuna näkyy 4 Muokkaa asetuksia 5 Jos haluat tallentaa muutokset, tee seuraavaa: 6 Siirrä kursori alas NAME/WRITE -kohtaan ja paina [ENTER]. 7 Jos haluat nimetä ohjelman, paina CURSOR [ ] ja nimeä ohjelma käyttäen kursorinäppäimiä ja pyörää. Kun nimi on valmis, paina CURSOR [ ]. 52 BR-800 QUICKGUIDE
