1 Tekninen käsikirja Sääasema WS-1

2 Sisällysluettelo Sisällysluettelo 1 Ohjetta koskevia huomautuksia Turvallisuus Käytetyt ohjeet ja symbolit Määräysten mukainen käyttö Määräysten vastainen käyttö Kohderyhmä / henkilökunnan koulutus Turvallisuusohjeet Ympäristö Rakenne ja toiminta Toimitussisältö Tyyppien yleiskuva Toiminnot Laitteen yleiskatsaus Tekniset tiedot Mittapiirustukset Liitäntä, asennus Suunnitteluohjeita Turvallisuusohjeet Liitäntäkaaviot Asennus Käyttöönotto Laitteiden kohdistaminen ja kanavien määrittäminen Asetusmahdollisuudet jokaista kanavaa kohden Linkit Päivitysmahdollisuudet Käyttö Huolto Muistiinpanoja Hakemisto

3 Ohjetta koskevia huomautuksia 1 Ohjetta koskevia huomautuksia Lue tämä käsikirja huolellisesti läpi ja noudata kaikkia ohjeita. Näin vältetään henkilö- ja esinevahingot ja varmistetaan tuotteen luotettava toiminta ja pitkä käyttöikä. Säilytä käsikirja huolellisesti. Mikäli luovutat laitteen uudelle käyttäjälle, anna tämä käsikirja mukaan. ABB ei ota vastuuta vahingoista, jotka johtuvat käsikirjan noudattamatta jättämisestä. Mikäli tarvitset lisätietoja tai sinulla on laitetta koskevia kysymyksiä, ota yhteyttä ABBiin tai käy tutustumassa internet-sivuihimme osoitteessa: 3

4 Turvallisuus 2 Turvallisuus Laite on rakennettu valmistushetkellä voimassa olevien tekniikan sääntöjen mukaan ja se on käyttöturvallinen. Se on tarkastettu ja saatettu liikkeelle tehtaalta turvateknisesti moitteettomassa kunnossa. Silti on olemassa jäännösvaaroja. Lue turvallisuusohjeet ja noudata niitä vaarojen välttämiseksi. ABB ei ota vastuuta vahingoista, jotka johtuvat turvallisuusohjeiden noudattamatta jättämisestä. 2.1 Käytetyt ohjeet ja symbolit Seuraavat ohjeet viittaavat erityisiin vaaroihin, joita aiheutuu laitetta käytettäessä, tai ne sisältävät hyödyllisiä vinkkejä. Vaara Hengenvaara / vakavat terveysvauriot Kulloinkin käytetty varoitussymboli yhdessä signaalisanan Vaara kanssa merkitsee välittömästi uhkaavaa vaaraa, joka aiheuttaa kuoleman tai vakavia (parantumattomia) loukkaantumisia. Varoitus Vakavat terveysvauriot Kulloinkin käytetty varoitussymboli yhdessä signaalisanan Varoitus kanssa merkitsee uhkaavaa vaaraa, joka voi aiheuttaa kuoleman tai vakavia (parantumattomia) loukkaantumisia. Huomio Terveysvauriot Kulloinkin käytetty varoitussymboli yhdessä signaalisanan Huomio kanssa merkitsee vaaraa, joka voi aiheuttaa lieviä (paranevia) loukkaantumisia. Varo Esinevahingot Tämä symboli yhdessä signaalisanan Varo kanssa merkitsee tilannetta, joka voi aiheuttaa itse tuotteen tai sen ympäristössä sijaitsevien esineiden vaurioitumisen. Huomautus Tämä symboli yhdessä signaalisanan Huomautus kanssa merkitsee hyödyllisiä vinkkejä ja suosituksia, jotta tuotteen käyttö olisi tehokasta. Käyttöohjeessa käytetään seuraavia turvallisuusymboleita. Tämä symboli varoittaa sähköjännitteestä. 4

5 Turvallisuus 2.2 Määräysten mukainen käyttö Laite on sääasema, joka on tarkoitettu rakennuksiin tehtävään pinta-asennukseen. Liikeilmaisin reagoi asetuksista riippuen kehon lämpöön ja kytkee sen seurauksena valaistuksen päälle. Laite on tarkoitettu seuraavaan: lueteltujen teknisten tietojen mukaiseen käyttöön rakennusten seiniin tapahtuvaan asennukseen käytettäväksi laitteessa olevia liitäntämahdollisuuksia hyödyntäen Määräysten mukainen käyttö edellyttää, että tämän käsikirjan kaikkia ohjeita ja määräyksiä noudatetaan. 2.3 Määräysten vastainen käyttö Kaikki muu kuin kohdassa Luku 2.2 Määräysten mukainen käyttö sivulla 5 mainittu käyttö on määräysten vastaista käyttöä ja voi aiheuttaa henkilö- ja esinevahinkoja. ABB ei ota vastuuta vaurioista tai loukkaantumisista, jotka aiheutuvat laitteen määräysten vastaisesta käytöstä. Käyttäjä/käyttäjäyritys on yksinomaisessa vastuussa siitä aiheutuvista riskeistä. Laitetta ei ole tarkoitettu seuraavaan: omavaltaisten rakenteellisten muutosten tekoon korjausten tekoon käytettäväksi lisäväyläkytkimen kanssa 2.4 Kohderyhmä / henkilökunnan koulutus Laitteen asennus, käyttöönotto ja huolto on annettava asianmukaisen koulutuksen saaneen sähköalan ammattilaisen suoritettavaksi. Sähköalan ammattilaisen on luettava ennen töiden aloittamista käsikirja läpi, ymmärrettävä sen sisältö ja noudatettava sen ohjeita. Sähköalan ammattilaisen on lisäksi varmistettava, että käyttömaassa voimassa olevia kansallisia määräyksiä noudatetaan sähköisten laitteiden asennuksen, toimintatarkastuksen, korjauksen ja huollon yhteydessä. Sähköalan ammattilaisen on tunnettava ns. Viisi turvallisuussääntöä (DIN VDE 0105, EN 50110) ja sovellettava niitä oikein: 1. Jänniteverkosta erottaminen; 2. Suojaaminen uudelta päällekytkennältä; 3. Jännitteettömän tilan toteaminen; 4. Maadoitus ja oikosulku; 5. Vieressä sijaitsevien, jännitteen alaisten osien peittäminen tai suojaaminen. 5

6 Turvallisuus 2.5 Turvallisuusohjeet Vaara Sähköinen jännite! Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengen- ja palovaara. Suora tai epäsuora koskeminen jännitettä johtaviin osiin aiheuttaa jännitteen vaarallisen virtauksen kehon läpi. Seurauksena voi olla sähköshokki, palovammoja tai kuolema. 230 voltin sähköverkkoon kohdistuvia töitä saavat suorittaa vain valtuutetut sähköalan ammattilaiset. Kytke verkkojännite pois ennen asennusta tai purkamista. Älä koskaan käytä laitetta, mikäli liitäntäkaapelit ovat vioittuneet. Älä avaa kiinteästi ruuveilla kiinnitettyjä suojuksia laitteen kotelosta. Laitetta saa käyttää vain, mikäli se on teknisesti moitteettomassa kunnossa. Älä tee laitteeseen, sen osiin tai lisävarusteisiin muutoksia tai korjauksia. Varo kuuma pinta! Sadeanturi kuumenee käytön aikana. Älä koske sadeanturiin. 6

7 Turvallisuus 2.6 Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006) 7

8 Rakenne ja toiminta 3 Rakenne ja toiminta Kuva 1: Tuotteen yleiskuva [1] Kirkkausanturi [2] Sadenanturi ja lämmitys (valinnainen) [3] LED ja painike käyttöönoton yhteydessä tapahtuvaan paikannukseen ja boot-toimintoa varten [4] Tuulipyörä [5] Lämpötila-anturi Sääaseman (ja väyläkytkimen) saa integroida vain free@home-laitteistoon. Siellä sen voi kohdistaa esimerkiksi jo olemassa oleviin kytkennänohjaimiin automatisoitujen toimintojen ohjaamiseksi. Laitteet mittaavat lämpötilaa, kirkkautta ja tuulen nopeutta. Niitä ei ole esikonfiguroitu. Yläpuolelle on lisäksi asennettu sadeanturi. Sen voi aktivoida valinnaisesti (lisävirransyöttö voltin syötön kautta tarvitaan). Säätietoja voi visualisoida System Access Pointin verkkopohjaisen käyttöpinnan ja free@home- -sovelluksen kautta. Sisäänrakennettu väyläliitin mahdollistaa kytkennän free@home-väylälinjaan. Ohje Sade tunnistetaan vasta kun sadeanturi on kastunut riittävästi. Sadekuuron ensimmäisen pisaran ja sateen tunnistamisen välillä voi olla viive. Sateen loppumisen jälkeen voi kestää lämmityksestä huolimatta useita minuutteja ennen kuin anturi on jälleen kuiva ja laite tunnistaa sen. Lämpötila-arvoon voi vaikuttaa suorassa auringonpaisteessa. 8

9 Rakenne ja toiminta 3.1 Toimitussisältö Laitteen toimitussisältöön kuuluu laitteen lisäksi seinäpidike. 3.2 Tyyppien yleiskuva Anturikanavat Artikkelinumero Tuotenimi 1 WS-1 Sääasema Taul.1: Tyyppien yleiskuva 3.3 Toiminnot Seuraavassa taulukossa on laitteen mahdollisten toimintojen ja sovellusten yleiskuva: Käyttöpinnan symboli Tietoja Nimi: Tyyppi: Kuuluu: Toiminto: Sääasema Anturi Sääasema Anturi free@home-toimintojen ohjaukseen, säätiedoista riippuen (lämpötila, kirkkaus ja tuulen suunta). Sadeanturi on valinnainen. Taul.2: Toimintojen yleiskuva 9

10 Rakenne ja toiminta 3.4 Laitteen yleiskatsaus Kuva 2: Seinäpidikkeen ja sääaseman yleisnäkymä [1] Verkkojännitteen pistoliitin [2] Väyläliitin [3] Aluslevy [4] Kumitiiviste/kaapelin läpivienti [5] Seinäpidikkeen kiinnitysruuvit [6] Ruuvi suojus [7] Seinäpidike [8] Ruuvi nivel seinäpidike 10

11 Tekniset tiedot 4 Tekniset tiedot Nimike Virransyöttö Sadeanturin virransyöttö (valinnainen) Väylälaite Liitännät Suojausluokka Kotelointiluokka Tuulianturi Kirkkausanturit (3 x) Sadeanturin näyttö Arvo 21 V 32 V DC (saadaan väylälinjasta) 110 V 230 V AC, -15 % +10 %, 50 / 60 Hz 1 (10 ma) Väyläliitin: 0,4 0,8 mm Johtotyyppi: J-Y(St)Y, 2 x 2 x 0,8 mm Eristys: 6 7 mm Verkkojännitteen pistoliitin Johtotyyppi: NYM 3 x 1,5 mm 2 maksimaalinen poikkipinta: 1,5 mm 2 III P44 standardin EN mukaan 2 30 m/s luksia Sadetta / ei sadetta Ympäristön lämpötila -20 C +55 C Varastointilämpötila -20 C +70 C Taul. 3: Tekniset tiedot 4.1 Mittapiirustukset Kuva 3: Mitat Kaikki mitat mm. 11

12 Liitäntä, asennus 5 Liitäntä, asennus 5.1 Suunnitteluohjeita Ohje Järjestelmää koskevat suunnittelu- ja sovellusohjeet käyvät ilmi ABBfree@home -järjestelmäkäsikirjasta. Sen voi ladata osoitteesta Turvallisuusohjeet Vaara oikosulun aiheuttama sähköisku! 230 voltin sähköisen jännitteen aiheuttama hengenvaara pienjännitejohdon oikosulun yhteydessä. Pienjännitejohtoja ja 230 voltin johtoja ei saa sijoittaa yhdessä uppoasennettavaan rasiaan! Asennuksessa on varmistettava SELV-virtapiirien ja muiden virtapiirien sijoittelu erilleen toisistaan (> 10 mm)! Mikäli vähimmäisetäisyys alitetaan, on käytettävä esim. sähkörasioita tai eristysletkuja. Varmista oikea polariteetti. Noudata voimassa olevia standardeja. Vaara Sähköinen jännite! Laitteet saa asentaa vain, mikäli asentajalla on tarvittavat sähkötekniset tiedot ja taidot. Virheellinen asennus voi vaarantaa asentajan ja sähköisen laitteiston käyttäjien hengen. Virheellinen asennus voi aiheuttaa vakavia esinevahinkoja, kuten esim. tulipalon. Asennuksessa tarvitaan vähintään seuraavia tietoja/taitoja ja seuraavat olosuhteet: Noudata nk. viittä turvallisuussääntöä (DIN VDE 0105, EN 50110): 1. Katkaiseminen 2. Suojaaminen uudelta päällekytkennältä 3. Jännitteettömän tilan toteaminen 4. Maadoitus ja oikosulku 5. Vieressä sijaitsevien, jännitteen alaisten osien peittäminen tai suojaaminen. Käytä soveltuvia henkilökohtaisia suojavarusteita. Käytä vain tarkoitukseen soveltuvia työkaluja ja mittausvälineitä. Tarkista jännitteensyöttöverkon tyyppi (TN-järjestelmä, IT-järjestelmä, TTjärjestelmä) varmistaaksesi, että sitä koskevia liitäntäedellytyksiä noudatetaan (klassinen nollaus, suojamaadoitus, tarvittavat lisätoimenpiteet jne.). Varmista oikea polariteetti. 12

13 Liitäntä, asennus 5.3 Liitäntäkaaviot Kuva 4: Liitännät Ohje Käyttö on mahdollista myös ilman verkkojännitettä. Sadeanturin lämmitys ei silloin toimi. 5.4 Asennus Huomio oikosulku ja korroosio Laitteeseen pääsevän kosteuden aiheuttama oikosulu ja korroosio. Käytä toimitukseen sisältyviä aluslevyjä seinäkiinnittimen kiinnityksessä. Ohje Laitetta ei saa asentaa tuulelta suojattuun paikkaan. Vältä varjoja ja heijastuvaa valoa, esim. muista rakennuksista johtuen. Laite tulee suunnata mieluiten etelään. Huomaa oikea asennusasento: Tuulipyörä alaspäin Sadeanturi alaspäin 13

14 Liitäntä, asennus Seinäkiinnitys Suorita seuraavat vaiheet laitteen asentamiseksi: Kuva 5: Seinäliittimen asentaminen ja kytkeminen 1. Kiinnitä seinäkiinnitin [7] toimitukseen sisältyvillä ruuveilla [5] ja aluslevyillä [3] seinään. Aluslevyjä tarvitaan kotelointiluokkaa IP44 varten. 2. Sisäänrakennetun liitäntä liitäntäkaavion mukaisesti: Työnnä seinäpidikkeen kumitiivisteen/kaapelin läpiviennin [4] läpi. Kytke seinäkiinnittimessä olevaan 2- napaiseen väyläliittimeen [2]. Varmista oikea polariteetti! 3. Valinnaisen sadeanturin ja lämmityksen liitäntä: Työnnä 230-V-johto seinäkiinnittimessä olevan kumitiivisteen/kaapelin läpiviennin läpi. Kytke 230-V-johto seinäkiinnittimen liittimeen [1]. Käyttö on mahdollista myös ilman verkkojännitettä. Sadeanturin lämmitys ei silloin toimi. 14

15 Liitäntä, asennus 1. Irrota kaksi ruuvia ulokkeesta [8]. 2. Työnnä sääasema ylhäältä seinäkiinnittimeen. 3. Kiristä ruuvi [6]. 4. Suuntaa sääasema vaakasuoraan ja kiristä ruuvit [8]. Kuva 6: Ulokkeen asentaminen seinäpidikkeeseen 15

16 Käyttöönotto 6 Käyttöönotto Käyttöönotto tehdään System Access Pointin verkkopohjaisen käyttöpinnan kautta. System Access Point luo yhteyden free@home-loppulaitteiden ja älypuhelimen, tabletin tai tietokoneen välille. Laitteet tunnistetaan ja ohjelmoidaan käyttöönoton aikana System Access Pointin kautta. Laitteet, jotka on kytketty fysikaalisesti free@home-väylään, kirjautuvat automaattisesti System Access Pointiin. Ne lähettävät tietoja koskien niiden tyyppiä ja tuettuja toimintoja. (ks. luku 3.3 Toiminnot sivulla 9). Ensimmäisessä käyttöönotossa kaikille laitteille annetaan yleiset nimet, esim. anturi/kytkennänohjain 1/1-kert.. Asentajan tulee muuttaa nimet selkeiksi, laitteistokohtaisiksi nimiksi, esim. olohuoneen kattovalo. Laitteet on parametroitava lisätoimintojen suorittamiseksi. Seuraavissa luvuissa on kuvattu laitteen käyttöönotto. Oletuksena on, että kokonaisjärjestelmän peruskäyttöönottovaiheet on jo suoritettu loppuun. Samoin oletetaan, että käyttäjällä on hallussa System Access Pointin verkkopohjaista käyttöönotto-ohjelmistoa koskevat perustiedot ja -taidot. Huomio Markiisien ja kaihdinten sisäänajaminen kestää hieman tuulisella säällä. Parametroi tuulikynnykset markiisien ja kaihdinten valmistajien ilmoittamien arvojen alapuolelle. Ohje Käyttöönottoa ja parametrointia koskevia yleisiä tietoja on Teknisessä käsikirjassa sekä System Access Pointia koskevassa online-aputoiminnossa. 6.1 Laitteiden kohdistaminen ja kanavien määrittäminen Järjestelmään kytketyt laitteet on tunnistettava, eli ne kohdistetaan niiden toiminnon perusteella huoneeseen ja niille annetaan kuvaava nimi. Kohdistus tehdään System Access Pointin verkkopohjaisen käyttöpinnan linkitystoiminnolla. 16

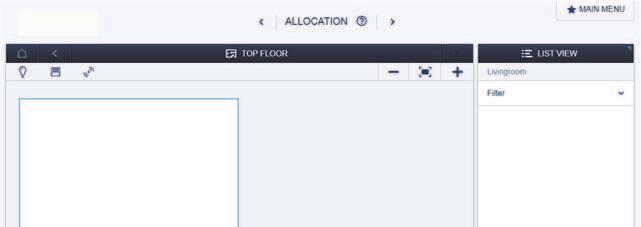

17 Käyttöönotto Laitteen lisääminen Kuva 7: Laiteryhmän valitseminen 1. Valitse oikea laiteryhmä Lisää laite -palkista. Ohje Varmista, että oikea suodatin on asetettuna, jotta oikea laiteryhmä näkyy. Kuva 8: Laitteen lisääminen 2. Valitse palkista Laitteen lisääminen haluttu sovellus ja vedä symboli työskentelypinnalla olevaan pohjapiirrokseen. 17

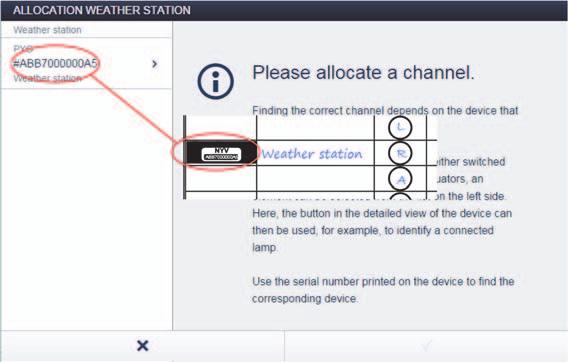

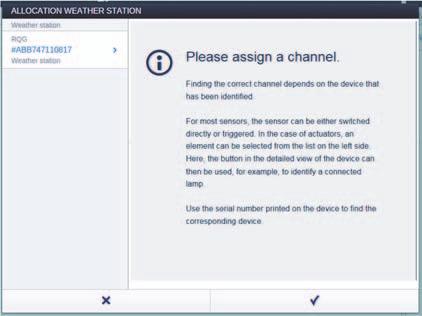

18 Käyttöönotto Kuva 9: Laitteen kohdistus Näkyviin avautuu ikkuna, jossa näkyy kaikki laitteet, jotka sopivat valittuun sovellukseen. Tunnistus sarjanumeroa käyttämällä Kuva 10: Tunnistus sarjanumeroa käyttämällä 3. Vertaa sarjanumeroa ja laitteeseen painettua tunnistusmerkin lyhyt-id-numeroa luettelon IDnumeroihin. Tunnista siten etsitty laite ja tarvittaessa etsitty kanava. Tunnistusmerkin tiedot tulee siirtää myös laitekaavioon. 18

19 Käyttöönotto Nimen antaminen Kuva 11: Nimen antaminen 4. Syötä helposti ymmärrettävä nimi, jolla sovellus näytetään myöhemmin, esim. Pohjoisseinän sääasema. 5. Paina alhaalla oikealla olevaa väkästä. Syötetyt tiedot tallennetaan. 19

20 Käyttöönotto 6.2 Asetusmahdollisuudet jokaista kanavaa kohden Jokaiselle kanavalle voidaan tehdä yleiset asetukset ja erityiset parametriasetukset. Asetukset tehdään System Access Pointin verkkopohjaisen käyttöpinnan linkitystoiminnolla. Laitteen valitseminen Kuva 12: Laitteen valitseminen 1. Valitse laitesymboli [1] työnäkymän pohjapiirroksesta. Kyseessä olevan kanavan kaikki asetusmahdollisuudet näkyvät listanäkymässä [2]. Seuraavan osion asetukset ovat saatavilla. 20

21 Käyttöönotto Sääaseman asetusten tekeminen Yleiset anturiasetukset [1] Nimen muuttaminen [2] Kanavan poistaminen [3] lähetysintervallin määrittäminen [4] Yksittäisten antureiden valinta Kuva 13: Yleiset anturiasetukset Kirkkausanturin asetusten tekeminen [1] Asetus, mistä luksiarvosta lähtien kirkkaushälytys aktivoidaan Kuva 14: Kirkkausanturin asetusten tekeminen Esimerkki: Kirkkausanturi on kytketty kaihtimen ohjaimeen: Kirkkauden kynnysarvo ylitetään: kaihdin ajetaan alas (viiveaika: 5 minuuttia) Kirkkauden kynnysarvo alitetaan: kaihdin ajetaan ylös (viiveaika: 15 minuuttia) Hystereesiksi on asetettu yleensä 5000 luksia. 21

22 Käyttöönotto Lämpötila-anturin asetusten tekeminen [1] Asetus, mistä ympäristölämpötilasta lähtien pakkashälytys aktivoidaan Kuva 15: Lämpötila-anturin asetusten tekeminen Esimerkki: Lämpötila-anturi on kytketty kaihtimen ohjaimeen: Pakkassuojalämpötila ylitetään: kaihdin ajetaan alas (viiveaika: 5 minuuttia) Pakkassuojalämpötila alitetaan: kaihdin ajetaan ylös (viiveaika: 15 minuuttia) Tuulianturin asetusten tekeminen [1] Asetus, mistä tuulen voimakkuudesta lähtien tuulihälytys aktivoidaan Kuva 16: Tuulianturin asetusten tekeminen Esimerkki: Tuulianturi on kytketty kaihtimen ohjaimeen: Tuulihälytys ylitetään: kaihdin ajetaan alas (viiveaika: ei ole) Tuulihälytys alitetaan: kaihdin ajetaan ylös (viiveaika: 10 minuuttia) 22

23 Käyttöönotto Sadeanturi Erillinen asetus ei mahdollinen. Esimerkki: Sadeanturi on kytketty kaihtimen ohjaimeen: Sadehälytys ylitetään: kaihdin ajetaan alas (viiveaika: ei ole) Sadehälytys alitetaan: kaihdin ajetaan ylös (viiveaika: 10 minuuttia) 6.3 Linkit Kohdistustoiminnon kautta lisätyt sääasemat ja toimilaitteet voidaan nyt linkittää keskenään. Sääaseman yksittäiset anturit yhdistetään yhden tai useamman sopivan toimilaitteen kanssa. Esimerkiksi tuulianturin voi linkittää kaihdinten ohjainten kanssa. Silloin kaihtimet ajetaan ylös saavutettaessa tuulen asetettu voimakkuus. Linkitys tapahtuu System Access Pointin verkkopohjaisen käyttöpinnan linkitystoiminnolla. 23

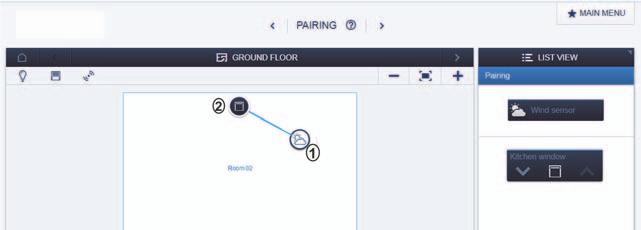

24 Käyttöönotto Toimilaitteen ja anturin linkittäminen Kuva 17: Toimilaitteen ja anturin linkittäminen 1. Valitse työskentelypinnalta se anturi [1], joka on tarkoitus linkittää toimilaitteen kanssa. Sääaseman symbolin viereen aukeaa nyt valintaluettelo. Siihen on listattu sääaseman kaikki toimilaitteet. 2. Valitse anturi. Anturi näkyy luettelonäkymässä. 3. Valitse se toimilaite [2], jota anturilla on tarkoitus käyttää. 4. Paina alhaalla oikealla olevaa nuolta [3] tietojen tallentamiseksi. Sininen yhteysviiva osoittaa kyseisten kahden laitteen välisen linkityksen. Konfigurointi siirretään automaattisesti laitteisiin. Tiedonsiirto voi kestää, laitteiden lukumäärästä riippuen, joitain sekunteja. Kyseessä olevien laitteiden yläpuolella näkyy tiedonsiirron aikana edistymispalkki. Ohje Anturin voi linkittää useamman toimilaitteen kanssa. Sen lisäksi anturin voi linkittää tilanteiden kanssa. 24

25 Päivitysmahdollisuudet 7 Päivitysmahdollisuudet Laitteisto-ohjelmisto päivitetään System Access Pointin verkkopohjaisen käyttöpinnan kautta. 8 Käyttö Laite reagoi itsenäisesti säätapahtumiin. Käyttäjän aktiivista ohjausta ei siten tarvita. 9 Huolto Laite on huoltovapaa. Vaurioiden, esim. kuljetuksesta tai varastoinnista aiheutuneiden, ilmetessä ei saa tehdä mitään korjauksia. Takuu raukeaa, jos laite avataan. On varmistettava, että laitteeseen pääsee käsiksi sen käyttöä, tarkastusta, katsomista, huoltoa ja korjausta varten (standardin DIN VDE mukaisesti). Puhdista likaantuneet laitteet pehmeällä, kuivalla liinalla. Mikäli se ei riitä, kostuta liina kevyesti saippualiuokseen. 25

26 Muistiinpanoja 10 Muistiinpanoja 26

27 Hakemisto 11 Hakemisto A Asennus E Ensimmäinen käyttöönotto H henkilökunnan koulutus... 5 Huolto K Käytetyt ohjeet ja symbolit... 4 Käyttö Käyttöönotto Kirkkausanturi... 8, 11 Kirkkausanturin asetusten tekeminen Kohderyhmä... 5 Kotelointiluokka L Laiteohjelmiston päivitys Laitteen lisääminen Laitteen valitseminen Laitteen yleiskatsaus Laitteiden kohdistaminen Lämpötila-anturi... 8 Lämpötila-anturin asetusten tekeminen LED... 8 Liitännät Liitäntä, asennus Liitäntäkaaviot Linkit anturi toimilaite M Määräysten mukainen käyttö... 5 Määräysten vastainen käyttö... 5 Mittapiirustukset Muistiinpanoja N Nimen antaminen O Ohjetta koskevia huomautuksia...3 P Painikkeet...8 Päivitysmahdollisuudet...25 R Rakenne ja toiminta...8 S Sadeanturi...8, 23 Sarjanumero...18 Seinäkiinnitys...14 Seinäpidike...10 Suojausluokka...11 Suunnitteluohjeita...12 System Access Point...16 T Tekniset tiedot...11 Toiminnot...9, 16 Toimitussisältö...9 Tunnistus...18 Tunnistusmerkki...18 Turvallisuus...4 Turvallisuusohjeet...6, 12 Tuulensuoja...13 Tuulianturi...11 Tuulianturin asetusten tekeminen...22 Tuulipyörä...8 Tyyppien yleiskuva...9 V Varastointilämpötila...11 Väyläliitäntä...10 Verkkoliitäntä...10 Virransyöttö...11 Y Yleiset anturiasetukset...21 Ympäristö...7 Ympäristön lämpötila

28 ABB-ryhmään kuuluva yritys Busch-Jaeger Elektro GmbH Postfach Lüdenscheid Freisenbergstraße Lüdenscheid info.bje@de.abb.com Keskusmyyntipalvelu: Puh.: Faksi: Huomautus Pidätämme itsellämme oikeuden teknisiin ja tätä dokumenttia koskeviin muutoksiin milloin vain ja ilman erillistä ilmoitusta. Tilausten osalta pätevät sovitut yksityiskohtaiset tiedot. ABB ei ota minkäänlaista vastuuta tässä dokumentissa olevista mahdollisista virheistä tai puutteista. Pidätämme itsellämme kaikki tätä dokumenttia ja sen tietoja ja kuvia koskevat oikeudet. Jäljentäminen, tietojen luovuttaminen kolmansille tahoille tai sisällön käyttö, myös osittainen, ilman ABB:n erillistä lupaa on kielletty. Copyright 2015 Busch-Jaeger Elektro GmbH Kaikki oikeudet pidätetään
