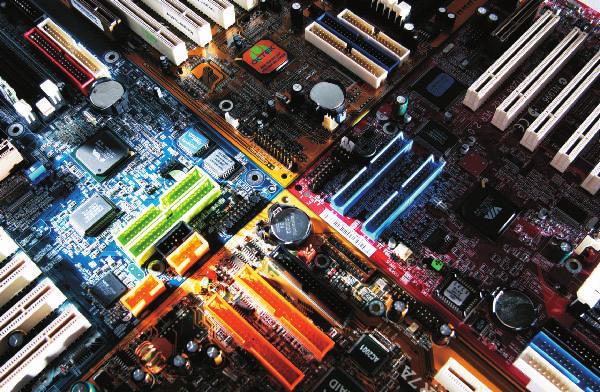

1 LAITTEET EMOLEVYT VERTAILUSSA Nopeimmat ddr-emolevyt testissä Athlon-emolevyt Abit KR7A-RAID 7DXR+ K7N415D Pentium 4 -emolevyt P4S333-FX D845BGL OcTEK Rhino P4X266R-A4P VAUHTILAUDAT Emolevy on komponenteista tärkein. Se määrää muistin tyypin, se asettaa rajat laajennusmahdollisuuksille. Sen mukaan kone seisoo tai kaatuu. vastakkain TEKSTI: SAMI SUNDELL TESTIT: MIKKO VUOLANTO KUVAT: MATTI SULANTO GRAAFIT: SARI LIHAVAINEN 46 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

2 Tehokasta konetta hakiessaan käyttäjillä on tällä hetkellä kaksi vaihtoehtoa: in Pentium 4 tai AMD:n Athlon XP. Keskusmuistimarkkinoilla puolestaan ddr sdram -muisti on päivän sana. Kaikki uudet piirisarjat tukevat ddr-muistia, ja hintakin on hiljalleen pudonnut. Rdram-muisti on ainakin toistaiseksi hiipumassa myös Pentium 4 -alustalta. Lähestyimme emolevymarkkinoita tältä pohjalta, ja valitsimme testiin joukon Athlon- ja Pentium 4 -emolevyjä. Testissä olevat emolevyt ovat esimerkkejä erilaisista alustoista, joissa käytetään ddr-muistia. Näillä eväillä testiin kertyi kaikkiaan kuusi emolevyä. Jokainen levy on eri valmistajalta, jokaisessa on käytössä eri piirisarja. MADE IN TAIWAN Jos emolevy määrää koneen ominaisuudet, niin emolevyllä olennaisin osa on piirisarja. Suoritin on yhteydessä piirisarjaan, ja piirisarja hoitaa yhteydet siitä eteenpäin oli toisessa päässä sitten keskusmuisti, näytönohjain tai kiintolevy. Piirisarja on itse asiassa niin merkittävä, että emolevyvalmistajien väliset erot alkavat hämärtyä. Valmistajat tosin keskittyvät hiukan eri asioihin: Abit on tunnettu viritysmahdollisuuksista, puolestaan vakaudesta. Kiveen kirjoitettuja nämäkään nyrkkisäännöt eivät ole. oli pitkään kärjessä paitsi suoritinmarkkinoilla, myös piirisarjavalmistajana. Tilanne on kuitenkin muuttunut. Yhtenä syynä on AMD: Athlon-emolevyiltä ei juuri in nimeä löydy. Myös in Rambus-seikkailu avasi tietä muille valmistajille, sillä rdramin hinta ei houkuttanut massamarkkinoilla. nousi ddr-kelkkaan jälkijunassa, vaikka se nyt onkin täysillä mukana. Niinpä tällä hetkellä maailman suurin piirisarjavalmistaja on taiwanilainen VIA. Sen piirejä löytyy suurimmasta osasta maailmalla myytyjä Athlon-emolevyjä. VIA on tuttu nimi myös Celeronemolevyissä. Muista valmistajista SiS on ehkä hiukan tuntemattomampi. Se tarjoaa kuitenkin ominaisuuksia ja suorituskykyä sekä Athlon- että P4-maailmassa. Kolmas taiwanilainen, ALi, on viime aikoina keskittynyt lähinnä kannettavien Raid-ohjaimet ovat lisänneet suosiotaan emolevyillä. Osa valmistajista tukee raid-liitännöissään jo uutta ata133-kiintolevystandardia. mikrojen piiristöihin. Kaikkien näiden valmistajien piirisarjoja löytyy merkkimikrojenkin sisältä tietoa vain on usein hankala löytää. Osviittaa saa sopivalla testiohjelmalla, kuten SiSoft Sandralla. NVIDIA LAAJENTAA ALUETTA Viime vuosi toi markkinoille myös yhden kokonaan uuden pelaajan: aiemmin pelkästään näytönohjainpiirejä valmistanut Nvidia teki Microsoftin Xbox-pelikonsoliin piirisarjan. Samoilla tulilla se julkaisi uuden Athlon-alustan, nforce-piirisarjamalliston. nforcen ominaisuuskirjo on laaja; tarjolla on muun muassa nopea 3d-kiihdytys ja Dolby Digital -ääni. Emolevyjen myynti on kuitenkin lähtenyt sen verran hitaasti liikkeelle, että todellisia käyttäjäkokemuksia saadaan vielä odottaa. Markkinoille on tulossa toinenkin näytönohjainvalmistaja. Ati on hankkinut Pentium 4 -piirisarjaan tarvittavat lisenssit jo aikaa sitten, ja huhu kertoo, että A4-piirisarja tulisi myyntiin tämän vuoden ensimmäisellä puoliskolla. Näytönohjainmaailman veriset kilpailijat ovat siis laajentamassa kisaansa myös emolevyihin. Netistä tihkuneiden Usb 2.0 on tarjolla useammallakin valmistajalla lisäpiirillä. Niinpä usb-liitäntöjä saattaa olla emolevyllä jopa kahdeksan kappaletta. tietojen mukaan Ati on lähdössä taistoon leveällä rintamalla. Koska Xbox käyttää in suoritinta, sopii myös Nvidialta odottaa tarjonnan laajentumista. PIENI EMO EI PURE Tietokoneen laajennettavuus riippuu hyvin pitkälti emolevystä. Emolevyllä saattaa olla runsaastikin ominaisuuksia, mutta erityistarpeita ne harvoin täyttävät. Pci-väylät ovat oleellisin laajennustapa. Lisäkorteilla pelaaja saa koneeseen muikeammat äänet, työkäytössä voi tarpeen olla esimerkiksi nopea verkkoliitäntä tai videoeditointiominaisuudet. Viime aikoina emolevyillä on yleistynyt raid-ohjain. Edulliset ide-levyt tarjoavat nopeaa tai peilauksella varmennettua levykapasiteettia. Vähintään ohjain tuo kaksi ide-liitäntää kiintolevyjä varten. Kaikki eivät kuitenkaan tarvitse laajennettavuutta. Niinpä tarjolla alkaa olla vaihtoehtoja niillekin, joista pieni on kaunista. Testissä ollut Asuksen emolevy on FlexATX-muotoa: piskuinen levy täyttää perustarpeet. Toisaalta suomalaiset varautuvat mielellään tulevaisuuteen, ja tämä vain ko- W W W. M I K R O P C. N E T MikroPC 4 /

3 LAITTEET EMOLEVYT ARVIOT rostuu itse koneensa kokoavien joukossa. Kaupan hyllyillä pienet Micro- ATX-emolevyt ovat huomattavasti tavallisen kokoisia levyjä harvinaisempi näky, ja vielä pienempi FlexATX on täällä käytännössä tuntematon. SARJAMUOTOINEN TULEVAISUUS Lähitulevaisuudessa emolevyillä nähdään jälleen uusia väyliä. Usb 2.0 -kykyisiä levyjä on jo myynnissä, vaikka väylää ei vielä piirisarjoihin integroituna olekaan. Tämän vuoden kuluessa kakkosversio lunastanee lopullisesti paikkansa. Tulevaisuudessa ongelmaksi tulevat emolevyillä viljalti käytetyt rinnakkaisesti tietoa siirtävät väylät. Ongelmaksi tulee väylän tahdistus: bittien pitää siirtyä kaikissa johtimissa yhtä nopeasti. Mitä nopeammin dataa siirretään, sitä lyhyempiä matkoja kuljetaan. Nykyinen ddr-muistiväylä on 64 bittiä leveä, ja monilla valmistajilla oli varsinkin alkutaipaleella ongelmia epävakaiden emolevyjen kanssa. Markkinoilla onkin paljon kahden muistipaikan levyjä, ja testin Abit neljällä muistipaikallaan on harvinaisuus. Vuonna 2003 luvassa oleva ddr- II toimii kuitenkin edelleen samalla periaatteella. Rambus tarjoaa omaa ratkaisuaan rinnakkaisten väylien ongelmaan. Rdram käyttää vain 16-bittistä väylää, jossa vastineeksi liikutaan suurilla kellotaajuuksilla. AMD puolestaan on esitellyt kokonaan uutta konseptia emolevyn rakenteessa. 64-bittiselle Hammer-suorittimelle tarkoitettu piirisarja sisältää kokonaisen joukon piirejä. Näistä kootaan haluttu ominaisuuspaketti, ja kaikki nivotaan yhteen nopealla ja kapealla HyperTransport-väylällä. Samalla väylällä piirit yhdistetään myös suorittimeen. Myös kiintolevyliitännöissä siirrytään hitaasti mutta varmasti sarjaliikenteeseen lattakaapelit ovat keränneet pölyä ja ilmankiertoa jo pitkään. Viime elokuussa vihdoin julkaistu Serial ATA lupaa nopeudeksi 150 megatavua sekunnissa, ja standardin takana ovat kaikki massamuistimaailman isot nimet Maxtorista iin. = Athlon-emolevyt Abit KR7A-RAID VIA KT266A KT266A on VIA:n Athlon XP -piirisarja. Ddr333-muistia tukeva KT333 on jo ilmestynyt, mutta ainakaan ensimmäisten testien perusteella ei uudesta nopeudesta ole tässäkään juuri hyötyä. Kun Athlonin peruspiirisarja aikaisemmin oli VIA:n KT133A, on KT266A kerännyt hiljalleen käyttäjiä ddr-muistipuolella. Vaikka VIA:lla on ollut ongelmia muun muassa pci-väylän kanssa, peruskäytössä bugit eivät juurikaan tule esiin. Abitin emolevy pärjäsi testeissä mukavasti. Levyltä löytyy muun muassa raid-ohjain. Sinänsä harmittavaa on, että VIA:n piirisarja muun muassa hidastaa raid-käyttöä. 7DXR+ AMD 760 AMD:n 760-piirisarja oli ensimmäinen ddr-muistia tukeva piirisarja markkinoilla. Yli vuoden vanhan piirisarjan EMOLEVYT ATHLON / DURON maine vakaana, luotettavana ja nopeana on pitänyt kiinnostusta yllä. Athlon-suorittimia tukeva piirisarja ei ehkä enää ole markkinoiden nopein, mutta ainakin piirisarjasta on saatu karsittua suurimmat lastentaudit pois. Loppujen lopuksi vanhuksen ominaisuudetkin riittävät useimmille sekä suoritinväylänä n emolevyssä Agp pro -liitännälle syötetään lisävirtaa levyasemaliittimen avulla. Liitin ainakin löytyy kaikista virtalähteistä. Valmistaja Abit Malli KR7A-RAID K7N415D GA-7DXR+ Www Hinta 209 ei vahvistettu 210 Edustaja 1) 4), 5) 8) Piirisarja VIA KT266A Nvidia nforce 415D AMD 761 oheispiiri VIA VT8233 Nvidia nforce MCP-D VIA 686B sisäinen väylänopeus 266 Mt/s 800 Mt/s 132 Mt/s Muistityyppi Ddr 266 Ddr 266 Ddr 266 Muistiväylän nopeus 2,1 Gt/s 4,2 Gt/s 2,1 Gt/s Muistipaikat / max. määrä 4 kpl / 4 Gt 3 kpl / 1,5 Gt 3 kpl / 3 Gt Pci-väylä 6 kpl 5 kpl 5 kpl Ide- / raid -liitäntä Ata-100 / Ata-133 Ata-100 / ei Ata-100 / Ata-133 Usb v1.1 / v kpl / ei 6 kpl / ei 4 kpl / 4 kpl Ääniominaisuudet Ei AC'97, Dolby AC'97 Digital -monikanavaääni Muuta Tulee Suomeen Agp Pro -liitäntä, maaliskuun lopulla Dual Bios -ominaisuus. Kaikissa emolevyissä on agp 4x -näytönohjainliitin, levykeasemaliitäntä, ps/2-liitännät hiirelle ja näppäimistölle sekä vähintään yksi sarjaportti ja rinnakkaisportti. Ääniominaisuudet sisältävissä emolevyissä lisäksi linjatasoiset liitännät äänelle sisään ja ulos, mikrofoni sekä peliohjainportti. 1) Amertronics Oy, p. (09) , 2) Avnet Applied Computing Oy, p , 3) BT-Mikro Oy, p. (09) , 48 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

4 että ddr-muistiväylänä on tuettu sekä 200 että 266 megahertsin mallit. Agp-väylä on 4x ja ide-väylä siirtää saman sata megatavua sekunnissa kuin muutkin tämän hetken piirisarjat. K7N415D Nvidia nforce 415D Nvidian nforce on melkoinen nippu uutta tekniikkaa. Testiin saatiin 415-piirisarjalla varustettu :n emolevy, jossa aiemmasta 420-piirisarjasta poiketen ei ole integroitua näytönohjainta. Sinänsä mielenkiintoista on, kuinka kauas juuriltaan Nvidia on harhailemassa. nforce käyttää 128-bittistä muistiväylää; muihin Athlon-emolevyihin verrattuna nopeus on teoriassa kaksinkertainen. Väylän nopeus tulee selkeimmin esiin Photoshop-testissä; isoa kuvaa käsiteltäessä :n emolevy otti selkeän erävoiton. Kaiken muun hyvän lisäksi Nvidian piirisarjasta on tarjolla versio, joka pukkaa ulos Dolby Digital -ääntä. TAULUKKO-OTSIKKO PENTIUM 4 Pentium 4 -emolevyt P4S333-FX SiS 645 SiS sai ensimmäisenä ihmisten ilmoille piirin, joka tukee ddr333- muististandardia. Itse asiassa uusi muistinopeus on vielä viilausta vaille, minkä takia monet muistivalmistajat eivät vielä kyseistä nopeutta hyllyillä tarjoa. SiS on tehnyt mielenkiintoisia piirisarjoja, joissa kaikki ominaisuudet on yhdellä mammuttimaisella piirillä. 645 on kuitenkin perinteisempi ja käyttää kahta piiriä. Valmistaja OcTEK Malli P4S333-FX D845BGLRhino P4X266R-A4P Www Hinta Edustaja 4), 6) 2), 6), 7) 3) Piirisarja SiS 645 i845d VIA P4X266 oheispiiri SiS 961 ICH2 VIA VT8233 sisäinen väylänopeus Mt/s 266 Mt/s 266 Mt/s Muistityyppi Ddr 333 Ddr 266 Ddr 266 Muistiväylän nopeus 2,7 Gt/s 2,1 Gt/s 2,1 Gt/s Muistipaikat / max. määrä 2 kpl / 2 Gt 2 kpl / 2 Gt 3 kpl / 1,5 Gt Pci-väylä 2 kpl 6 kpl 5 kpl Ide- / raid -liitäntä Ata-100 / ei Ata-100 / ei Ata-100 / ei Usb v1.1 / v kpl / ei 7 kpl / ei 2 kpl / ei Ääniominaisuudet AC'97 AC'97 AC'97 Muuta Pienikok. FlexATX 10/100-verkko Normaalikok. levy sis. 6 pci-paikkaa, hinta ) Dacco Corporation, p. (02) , 5) GNT Finland Oy, p. (03) , 6) Microtronica Oy, p. (09) , 7) Tech Data Finland Oy, p. (09) , 8) Toptronics Oy, p. (02) , Nykysuorittimet vaativat runsain mitoin jäähdytystehoa. Pentium 4 -tuuletin kiinnitetään paikalleen muoviripustuksin, Athlon-tuulettimia varten on nykyemolevyissä ruuvin reiät. Piirisarjassa on valmius muun muassa Dolby Digital -äänelle. Testissä 645-piirin nopeampi muistiväylä todettiin ainakin toistaiseksi lähinnä teoreettiseksi eduksi: käytännön hyöty antaa odottaa itseään. D845BGL 845 in 845-piirisarja näki päivänvalon pc133-muistituella, mutta vuodenvaihteessa tuli tarjolle myös ddr-muistillinen vaihtoehto. Vaikka edelleen pitää rdramia parhaana vaihtoehtona Pentium 4:lle, ddrpiirisarjoista on tulossa kuluttajavaihtoehto. 845-piirisarjaperhekin saa muun muassa integroidun näytönohjaimen ja tuen 533 megahertsin suoritinväylälle. Nykyinen 845 ei ole ominaisuuksiltaan millään muotoa merkillinen. Se on kuitenkin in ensimmäinen ddr-muistia tukeva piirisarja ja tällä hetkellä ehkä luotettavin vaihtoehto kustannustehokasta Pentium 4 -emolevyä hankkivalle. OcTEK Rhino P4X266R- A4P VIA P4X266 VIA:n P4X266 on monella tapaa yrityksen murheenkryyni. Pentium 4:lle suunnattu piirisarja on ollut kiistakapulana VIA:n ja in välillä: in mukaan VIA:lla ei ole oikeutta valmistaa Pentium 4 -piirisarjoja. Tästä johtuen VIA:n piirisarjalla saatavia Pentium 4 -emolevyjä ei ole juuri ollut saatavilla. Suuressa maailmassa levyjä on myyty nimettöminä tai VIA:n omalla merkillä, sillä harva valmistaja uskaltaa koskea kuumaan perunaan. Testin perusteella P4X266 ei tarjoa kuluttajallekaan mitään poikkeavaa: suorituskyky jää jälkeen istä, eikä piirisarjassa ole erikoisia ominaisuuksiakaan. W W W. M I K R O P C. N E T MikroPC 4 /

5 LAITTEET EMOLEVYT TESTITULOKSET 3DMark 2001 Abit DMARK-YKSIKKÖÄ Photoshop-testi Abit 225,1 210,1 221,7 248,4 248, SEKUNTIA LYHYEMPI PYLVÄS PAREMPI. Pelinopeudessa nforce-piirisarjalla varustettu vie niukasti voiton. Vian P4-piirisarja puolestaan jää muista hiukan jälkeen. Photoshop-testissä nforce näyttää kyntensä: :n emolevyllä Athlon XP suoriutuu suotimista kymmenen sekuntia muita Athlon-alustoja nopeammin. Pentium 4 jää testissä kauas. Sandra muistitesti Abit MUISTIN NOPEUS MT/S Sandran muistitesti mittaa keskusmuistin nopeutta. kiitää ddr333-muistin siivittämänä kärkeen. Athlon-alustan muistinkäsittely on yleisesti hiukan Pentium 4:ää hitaampaa. Näin testattiin Emolevyjä testattiin tämän hetken nopeimmilla suorittimilla: Athlon-alustoilla käytettiin Athlon XP suoritinta, Pentium 4 -alustoilla suoritin tikitti 2,2 gigahertsin kellotaajuudella. Keskusmuistia laitteissa oli 512 Mt. Asuksen emolevyllä käytettiin ddr333-muistia, muissa alustoissa muistiväylän nopeus oli 266 megahertsiä. Testialusta vakioitiin siten, että kaikissa testeissä käytettiin samanlaista, IBM:n 60GXP-sarjan kiintolevyä. Hyötysovellustesteissä näytönohjaimena toimi Matrox Millennium G450, pelitesteissä ohjaimena käytettiin Elsan Gladiac 920 -ohjainta. Käyttöjärjestelmänä oli Windows 2000 SP2, ja laitteille käytettiin tuoreimpia vakaita ajureita. Testiohjelmistoihin kuului Bu- Winstone Abit (ei tulosta) 35,0 37,4 60,1 58,7 56,0 37,0 61,7 35,6 58,1 35, Athlon, Business 2001 Athlon, Content Creation 2002 WINSTONE-YKSIKKÖÄ Pentium, Business 2001 Pentium, Content Creation 2002 Alustat ovat Winstone-testeissä sangen tasaväkisiä. AMD:n piirisarjaa käyttävä ei suostunut yhteistyöhön testiohjelmiston kanssa. siness Winstone 2001, Content Creation Winstone 2002, 3DMark 2001 sekä SiSoft Sandra 2002 Pro. Photoshop-testissä käytettiin PSBench-testipakettia, jossa 50 megatavun kuvatiedostolle suoritetaan 21 eri suodinta. Testissä käytettiin Photoshopin versiota. Kaikissa testeissä käytettiin näyttötilana x 768 -tarkkuutta 32-bittisillä väreillä. = YHTEENVETO Tulevaisuutta tiiraillen :n emolevyssä käytetty Nvidia nforce -piirisarja on ominaisuuksiltaan tämän hetken kermaa. Jo myynnissä oleva 420D-piirisarja tarjoaa nopean muistiväylän ja Dolby Digital -äänen lisäksi GeForce 2 -tasoisen näytönohjaimen. Testattu 415D tullee kaupan hyllyille huhtikuussa. Vaikka nforce on kehityksen viimeisin pykälä, ei se tokikaan ole päätepiste. AMD:n suunnitelmissa on emolevyn rakenteen mullistaminen. Kun suoritinten kellotaajuus edelleen kiihtyy, saatetaan keskusmuistirintamalla vielä nähdä Rambusin loistelias paluu. 50 MikroPC 4 / 2002 W W W. M I K R O P C. N E T
