ECONET PREMIUM » ENNENNÄKEMÄTÖNTÄ ENERGIATEHOKKUUTTA EQ ILMANKÄSITTELYKONEEN NESTEKIERTOISELLA LÄMMÖNTALTEENOTOLLA. LÄMPÖTILAHYÖTYSUHDE JOPA 80%

Transkriptio

1 AIR COMFORT ILMANKÄSITTELY ECONET PREMIUM» ENNENNÄKEMÄTÖNTÄ ENERGIATEHOKKUUTTA EQ ILMANKÄSITTELYKONEEN NESTEKIERTOISELLA LÄMMÖNTALTEENOTOLLA. LÄMPÖTILAHYÖTYSUHDE JOPA 80%

2 ECONET PREMIUM JA eq ÄLYKÄS RATKAISU TEHOKKAASEEN LÄMMÖNTALTEENOTTOON JA KORKEAN HYGIENIATASON ILMANLAATUUN Fläkt Woodsin menestyksekkäästä nestekiertoisesta järjestelmästä eq-ilmankäsittely- koneille Econetista on kehitetty uusi malli Econet Premium. Se on tulos 20 vuoden kehityksestä ja yli asennuksesta saadusta käytännön kokemuksesta. TEHOKKUUTTA JA JOUSTAVUUTTA Uusi Econet Premium on erinomainen järjestelmä hyvän energiatehokkuuden ja pienten energiakustannusten saavuttamiseen. Sillä voidaan saavuttaa jopa 80% lämpötilahyötysuhde, ja edistyksellinen huurtumisen esto pitää hyötysuhteen korkeana myös matalissa ulkolämpötiloissa. Älykäs nestevirran säätö mahdollistaa korkean hyötysuhteen myös ilmavirtojen muuttuessa. Tämä soveltuu erinomaisesti IMS-järjestelmiin. Econet Premium energiajärjestelmä on paljon enemmän kuin tavallinen lämmöntalteenottolaite. Econetin kautta voidaan tuloilmaan tuoda tarvittava määrä lisälämmitys- tai jäähdytystehoa. Suuren lämmönsiirtopinta-alan ansiosta on myös matalalämpöisen hukkalämmön tai kaukokylmän käyttö mahdollista. PUHDASTA JA TURVALLISTA ILMAA Koska ilmavirrat ovat täysin toisistaan erillään, ei epäpuhtauksien siirtymisen vaaraa ole. Bakteerit, saasteet tai hajut eivät pääse siirtymään poistoilmasta tuloilmaan. Tämä ominaisuus on tietysti erittäin tarpeellinen sairaaloissa, lääketeollisuudessa ja mikroelektroniikan laitoksissa, mutta siitä on hyötyä myös silloin, kun asuinja työympäristöön halutaan täysin puhdasta ja terveellistä ilmaa. Ei epäpuhtauksien tai hajujen siirtymistä Jopa 80% lämpötilahyötysuhde + Hukkalämpöjen hyödyntäminen mahdollista JOUSTAVA JA TILAA SÄÄSTÄVÄ Koska tuloilma- ja poistoilmakoneet voidaan sijoittaa toisistaan erilleen, tarjoaa Econet Premium paljon uusia mahdollisuuksia ilmanvaihtokoneiden sijoitteluun. Esimerkiksi pysäköintihallissa voivat tulo ja poisto sijaita täysin eri puolilla hallitilaa. 2

3 Yli Econet - asennusta ympäri maailman ne toimivat luotettavasti ja tehokkaasti kaikentyyppisissä rakennuksissa ECONET PREMIUMIN KÄYTTÖKOHTEITA: Sairaalat Ravintolat Asuinrakennukset Pysäköintihallit Oppilaitokset Lääketeollisuus Supermarketit Teollisuusrakennukset Toimistorakennukset Environment, economy and expertise with Fläkt Woods Ainutlaatuisen e 3 -konseptimme avulla tarjoamme innovatiivisia ja ympäristöystävällisiä järjestelmiä. Tuotteidemme avulla saavutat sekä investointi- että elinkaarikustannuksiltaan optimoidun ilmanvaihtoratkaisun.» flaktwoods.com/energy 3

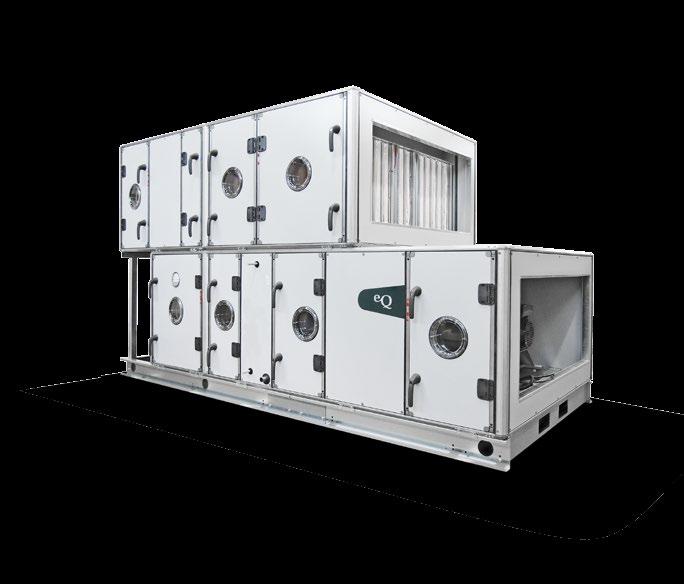

4 AINOA VAIHTOEHTO, KUN EPÄPUHTAUDET EIVÄT SAA SIIRTYÄ ILMAVIRTOJEN VÄLILLÄ Tietyissä käyttökohteissa on välttämätöntä, että poistoilman epäpuhtauksien siirtyminen tuloilmaan on täysin estetty. Esimerkiksi sairaaloissa tiukat hygieniavaatimukset ovat tarpeen, jotta voidaan estää sairauksien leviäminen potilaasta toiseen. Kasvava moniresistenssien bakteerien ongelma korostaa tilanteen vakavuutta ja antaa syyn olettaa, että lähitulevaisuudessa käytäntö tiukkenee entisestään. Econet on turvallisin vaihtoehto myös asuinrakennuksiin, sairaaloihin ja työpaikkoihin, joissa hengitysilman ei toivota sisältävän hajuja, allergeeneja tai ilmansaasteita. Selkeänä etuna on myös, että hajujen siirtyminen rakennuksen alueiden välillä voidaan ehkäistä täysin. Erillisten ilmavirtojen edut eivät liity pelkästään hygieniaan. Se avaa myös uusia talteenottomahdollisuuksia, kun lämpöä voidaan kerätä myös sellaisesta poistoilmasta, jota ei tavallisesti käytetä, kuten autotalleista, WC-tiloista ja keittiöistä. TOISISTAAN ERILLISET ILMAVIRRAT ANTAVAT TURVALLISUUTTA JA UUSIA MAHDOLLISUUKSIA Econet Premium on saatavissa eq Master ja eql moduulirakenteisiin ilmanvaihtokoneisiin ilmavirta-alueelle 0,5 25 m 3 /s. Tulo- ja poistoilmavirta ovat erillisissä koneissa, ja tämä poistaa kokonaan riskin ilmavirtojen sekoittumisesta. Erilliset koneet voidaan myös asentaa rakennuksen eri osiin, kauaskin toisistaan. Econet Premium pystyy silti huolehtimaan tehokkaasta lämmön talteenotosta. 4

5 SAIRAALOIDEN PAREMPI ILMAHYGIENIA YHDESSÄ VOIMME AUTTAA PELASTAMAAN IHMISHENKIÄ WHO:n vuonna 2014 julkaisema raportti maailmanlaajuisesta, mikrobilääkeresistenssiä selvittäneestä tutkimuksesta paljastaa, että taudinaiheuttajien vastustuskyky antibiooteille ei ole enää pelkkä tulevaisuuden pelko: se on käynnissä juuri nyt eri puolilla maailmaa. Se vaarantaa mahdollisuuden hoitaa tavallisia yhteiskunnassa ja sairaaloissa esiintyviä infektioita. Ilmateitse leviäviltä infektioilta on erityisen vaikea suojautua, ja suuri määrä potilaita kuolee joka vuosi sairaaloissa saamiinsa infektioihin. Fläkt Woods ei voi määrittää hygieniavaatimuksia, mutta voimme tehdä oman osamme varmistamalla sisäilmaston, jossa poistoilman taudinaiheuttajat eivät pääse tuloilmaan. Lue lisää sairaaloille suunnatuista ratkaisuistamme osoitteesta 5

6 ECONET PREMIUM TUO TEHOKKUUTTA JA LUOTETTAVUUTTA KAIKKIIN ILMASTO-OLOSUHTEISIIN Fläkt Woodsin ilmankäsittelykoneita valmistavalla tehtaalla on yksi maailman monipuolisimmista ilmankäsittelylaboratorioista. Siellä pystytään suorittamaan täyden mittakaavan testejä ja simulaatioita. Econet-järjestelmän ominaisuudet on testattu laajasti kehitysprosessin aikana erityisesti kehitetyllä testauslaitteistolla, jolla niiden tekniset ominaisuudet ja suorituskyky on mitattu erittäin tarkasti. Yli asennetusta laitteesta ja yli 20 vuotta jatkuneesta kehityksestä saadut kokemukset kuuluvat osana pakettiin. Econet Premiumista on saatavana useita kokoja ja tehovaihtoehtoja eri ilmavirroille ja hyötysuhdevaatimuksille. Econet on saatavana eq Master- ja eql-koneille ja 0,3 30 m 3 /s ilmavirroille. Kun ilmavirta muuttuu tarpeen mukaan ohjatussa ilmanvaihtojärjestelmässä, pitää myös nestevirran muuttua vastaavasti. Älykäs nestevirran ohjaus pitää talteenoton hyötysuhteen korkeana vaikka ilmavirrat muuttuvat. ILMANKÄ- SITTELYKONE Econet Premium toimitetaan valmiiksi asennettuna ja ohjelmoituna plug-and-play ratkaisuna. Tämä nopeuttaa asennusta ja vähentää työmaalla tehtäviä virheitä. Sama lämmönsiirtopiiri mahdollistaa myös tehokkaan jäähdytyksen talteenoton. Econet säästää lattiatilaa konehuoneessa, koska erillistä lämmitys- ja jäähdytyspatteria ei tarvita. ECONET-PUMPPU- RYHMÄ JA LÄMMÖN- SIIRTIMET Edistynyt huurtumisen estojärjestelmä (pat.haettu) mittaa kosteutta ja lämpötiloja ja pitää lämmön talteenoton maksimitasolla kaikissa ulkoilman ja poistoilman olosuhteissa. Tuloilman tarvitsema lämmitysja jäähdytysteho tuodaan suoraan nestekiertoon lämmönsiirtimien välityksellä. Erillistä lämmitys- ja jäähdytyspatteria ei tarvita. 6

7 Talvitilanne -8 C 85 % * 22 C 10 % LÄMMITYS 0 C 95 % ** 22 C 40 % -26 C 20 C EDISTYNYT HUURTUMISEN ESTO * Kuiva poistoilma ** Kostea poistoilma Optimaalinen lämmöntalteenotto ja edistynyt huurteenesto varmistavat maksimisäästöt ympäri vuoden Econet Premiumissa on markkinoiden tehokkain huurtumisen esto. Toiminto optimoi lämmöntalteenoton kaikissa olosuhteissa valvomalla poisto- ja tuloilmaa reaaliaikaisesti. Talteenotto toimii häiriöttä myös kovimmilla pakkasilla ilman käyntikatkoja. Ainutlaatuiselle toiminnolle on haettu patenttia. Econet Premium saavuttaa jopa 80 % lämpötilahyötysuhteen JÄÄHDYTYS 30 C 24 C 50 % 32 C 40 % 15 C Kesätilanne 7

8 MONIPUOLINEN ECONET VOI HYÖDYNTÄÄ MILTEI MITÄ TAHANSA LISÄLÄMMÖN LÄHDETTÄ Tehokkainkin lämmöntalteenotto tarvitsee pakkasella lisäenergiaa tuloilman lämmittämiseen. Econetissa lisäenergiana voidaan käyttää myös matalan lämpötilatason hukkalämpöjä, koska lisälämpö tuodaan lämmönsiirtimen välityksellä suoraan talteenoton nestepiiriin. Erillistä lämmitys- tai jäähdytyspatteria ei ilmanvaihtokoneessa tarvita. Älykäs säätöjärjestelmä ohjaa nestevirran aina optimaaliseksi käyttötilanteen mukaan. Hukkalämmöt Econet Premium pystyy hyödyntämään matalan lämpötilatason lähteitä, kuten elintarvikemyymälöiden kylmäaltaiden ja pakastimien lauhdelämpöä. Maakylmä Econet Premium antaa maksimaalisen jäähdytystehon myös jäähdytyskauden lopussa, kun maaperän lämpötila on noussut. Kaukojäähdytys Kaukokylmän lämpötilataso on hankala perinteiselle jäähdytyspatteriratkaisulle. Econetin suuri lämmönsiirtopinta sopii hyvin haaleammalle jäähdytysvedelle. Kaukolämpö Econet Premium pystyy käyttämään jopa patteriverkoston paluuvettä. Kaukolämmön paluulämpötila ja tilausvesivirta pienenevät. 8

9 Joustavuus ja pienempi tilantarve mahdollistavat suuret säästöt Uudisrakennuksessa halutaan saada mahdollisimman suuri osuus rakennuksen pinta-alasta myytäväksi tai vuokrattavaksi. Saneerauksessa taas uudistuva tekniikka joudutaan sijoittamaan siihen pieneen tilaan, joka on ollut käytössä aiemmille, mahdollisesti ilman talteenottoa olleille ilmanvaihtolaitteille. Econet Premium säästää tilaa ja antaa uusia mahdollisuuksia, koska tulo- ja poistoilmakoneet voidaan sijoittaa toisistaan erilleen, jopa rakennuksen eri osiin. Erillisten koneiden edut» ENEMMÄN VUOKRATTAVAA PINTA-ALAA Uudet lämmöntalteenoton ja sähkötehokkuuden vaatimukset aiheuttavat käytännössä ilmanvaihtokoneiden koon kasvua, jotta vaatimukset täyttyisivät. Kasvanut konehuonepinta-ala vähentää vuokrattavaa pinta-alaa. Erillisten koneiden vapaammalla sijoittelulla voidaan usein vähentää tarvittavaa konehuoneen pinta-alaa.» KAIKKI ILMAVIRRAT LÄMMÖN TALTEENOTTOON Koska tulo- ja poistoilmakoneet ovat toisistaan erilliset, ei niiden välillä tapahdu vuotoa. Tästä seuraa, että myös esimerkiksi WC-tilojen, keittiöiden ja autotallien poistoilma voidaan yhdistää samaan poistoilmaan muiden tilojen kanssa. Tällöin ei tarvita erillisiä koneita epäpuhtaille ilmavirroille. 9

10 Valitse oikea Econet nopeasti ja helposti Aconilla Ilmankäsittelykoneiden mitoitusohjelma ACON auttaa sinua valitsemaan juuri oikean koneen projektisi vaatimusten mukaan. ACON on alan edistyksellisin ja monipuolisin nettikäyttöinen ohjelma. Se mahdollistaa nopean valinnan ja tulostaa kaikki tarvittavat tekniset tiedot. Saat mittatiedot, lämmityksen ja jäähdytyksen vesivirrat, SFP-luvun, äänitiedot, lämmöntalteenoton hyötysuhteen sekä elinkaarikustannuksen. Lopuksi koneen kuvan dxf- tai dwg muodossa.» acon.flaktwoods.com Econet antaa säästöä vuodesta toiseen Fläkt Woods lähestyy säästöjä laajasta näkökulmasta. Tavoitteemme on tarjota paras vaihtoehto siten, että toimivan tekniikan lisäksi myös pitkällä aikavälillä syntyvät elinkaarikustannukset on otettu huomioon. Perinteiseen nestekiertoiseen lämmöntalteenottoon verrattuna se käyttää hieman enemmän sähköä, mutta säästää sekä lämmmityksessä että jäähdytyksessä MWh säästöä vuodessa Econetilla Sähkö Jäähdytys Lämmitys Sähkö Jäähdytys Lämmitys säästöä vuodessa Econetilla Sähkö Jäähdytys Lämmitys Econet Perinteinen nestekiertoinen Econet järjestelmä Sähkö Jäähdytys Lämmitys Perinteinen nestekiertoinen järjestelmä Ilmavirta: 10 m 3 /s Kesällä Ulkoilma: +25 C / 60 % Poistoilma: +24 C / 50 % Tuloilma: +17 C Talvi Ulkoilma: -26 C / 90 % Poistoilma: +22 C / 30 % Tuloilma: +20 C Energian hinnat* Sähkö: 0,12 /kwh Lämmitys:** 0,06 /kwh Jäähdytys: 0,04 /kwh Ilmastotiedot: Helsinki * **Kaukolämmitys ENERGIANKULUTUS, kwh VUOTUISET ENERGIAKUSTANNUKSET, TIEDOT JA OLOSUHTEET 10

11 Tehokas ratkaisu, jolla on selkeitä ja yksinkertaisia etuja LOPPUKÄYTTÄJÄ Energiatehokas ratkaisu, joka mahdollistaa pienet käyttökustannukset Testattu ja luotettava järjestelmä takaa häiriöttömän toiminnan vuodesta toiseen Ei vaaraa hajujen tai bakteerien siirtymisestä poistoilmasta tuloilmaan SUUNNITTELIJA Saavutat helposti energiatehokkuustavoitteet korkean hyötysuhteen ansiosta Saat varmuuden luotettavasta toiminnasta kaikissa olosuhteissa Mahdollisuus käyttää matalan lämpötilatason hukkalämpöjä Sopii hyvin muuttuvalle ilmavirralle, hyötysuhde pysyy korkeana nestevirran optimoinnin ansiosta Voit yhdistää myös likaisia ilmavirtoja samaan poistoilmaan ASENNUSLIIKE Nopeampi ja varmempi koko järjestelmän asennustyö: pumppuryhmä, anturit ja venttiilit on valmiiksi koottu yhdeksi paketiksi Vähemmän hankittavia ja mitoitettavia laitteita, vain yksi pumppuryhmä kolmen sijaan Tilaa säästävä rakenne helpottaa konehuoneasennusta 11

12 FWG-Econet-Premium-FI FI Copyright 2017 Fläkt Woods Group WE BRING BETTER AIR TO LIFE ECONET PREMIUM 9712FI Yli sadan vuoden ajan innovaatioita ja asiantuntemusta asiakkaidensa kanssa jakanut Fläkt Woods on maailman johtava ilmankäsittelytuotteiden ja -ratkaisujen toimittaja. Olemme erikoistuneet erilaisten ilman siirtämiseen, käsittelyyn, jakamiseen ja hallintaan tarkoitettujen tuotteiden ja ratkaisujen suunnitteluun ja valmistukseen keskittyen kahteen keskeiseen asiaan rakennusten ilmanvaihtoon ja paloturvallisuuteen. Toimimme 65 maassa, ja siksi voimme tarjota asiakkaillemme ainutlaatuista paikallisosaamista ja kansainvälistä asiantuntemusta kullakin alueella. Tuotemerkkimme, kuten SEMCO, eq, eq Prime, JM Aerofoil, JMv Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent ja Cleanvent, ovat tunnettuja kaikkialla maailmassa, ja asiakkaamme luottavat niiden tarjoamiin korkealaatuisiin ja energiatehokkaisiin ratkaisuihin.» Lue lisää tuotevalikoimastamme ja etsi lähin myyntiedustajasi osoitteesta
