KEIM ipor. Asennusohje. Keim ipor järjestelmä koostuu silikaattilevyn lisäksi diffuusioavoimista oikaisu, kiinnitys ja pintalaastituotteista

Transkriptio

1 Asennusohje Keim ipor järjestelmä koostuu silikaattilevyn lisäksi diffuusioavoimista oikaisu, kiinnitys ja pintalaastituotteista sekä pintamaalista. Levy on diffuusioavoin eikä muodosta estettä kosteuden kululle (μ=2) Lämpöä eristävä > 60mm λ=0,042 W/(mK) 50mm λ=0,045 W/(mK) Erittäin alkalinen ja siten epäedullinen ympäristö mikrobikasvustolle Täysin epäorgaaninen ja koostuu vain luonnon mineraaleista Turvallinen ja terveellinen valinta sisätiloihin Palamaton, täyttää paloluokan A1 DIN 4102 / EN mukaan

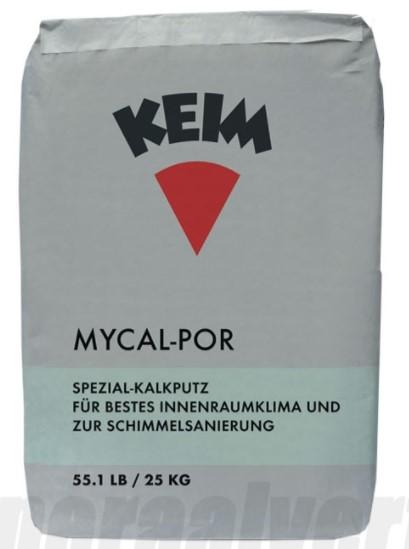

2 Peruskomponentit Keim ipor lämmöneristelevy Levyn dimensiot: 390 mm x 600 mm =0.234 m 2 /levy Saatavilla olevat paksuudet (mm): 50, 60, 80, 100, 120, 140, 160, 180 ja 200 mm Keim Mycal-Por 25 kg diffuusioavoin, kapillaarisesti aktiivinen erikoiskalkkilaasti. Levyjen kiinnitykseen ja pintalaastiksi. Menekki n. 1,3 kg / mm / m2 Keim Glasfaser Gittermatte 4 x 4 Päällystetty lasikuituverkko pintalaastin vahventamiseksi 1,1 m x 50 m silmäkoko 4 x 4 mm. Keim Mycal-CS Laibungsplatte smyygilevy Levyn dimensiot: 500 mm x 250 mm = 0,125 m 2 /levy Levyn paksuus 15 mm. Vahvempi silikaattilevy mm. ikkuna ja ovismyygeihin. Keim Gewebe-Eckewinkel Universal Ulkokulmavahvike levyjärjestelmään muodostuviin ulkokulmiin. 25 m rulla, 12 cm / 12 cm, silmäkoko 4x4mm. Eristemateriaalit: Keim Isohamp Rulle eristemateriaali levyn ja lattian väliin. 100mm leveä 5 mm paksu 25m pitkä hamppupohjainen eristemateriaalirulla ipor levyn ja lattian väliin. Keim isohamp Fyld 400 g Hamppupohjainen tilkemateriaali rakojen täyttöön Täydentävät tuottteet: Keim Seccopor Grosso 25 kg Huokoistettu KS laasti alustan oikaisuun ennen levyjärjestelmän asentamista. Keim Dolomitspachtel Mineraalinen hieno sisätasoite kun vaaditaan sileämpää lopputulosta.

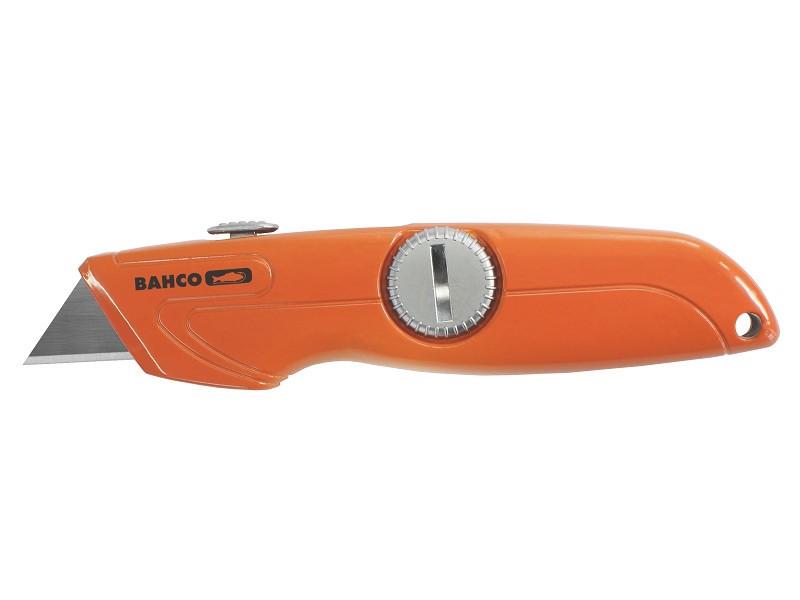

3 Tarvikkeet Sekoitusastioita Vispilä laastin sekoittamiseen Käsisaha levyjen sahaamiseen Teräslasta, eri leveyksiä laastikerrosten asentamiseen Laastikampa 10 mm Mattoveitsi mm. lasikuituverkon ja smyygilevyjen leikkakamiseen. Kovapintainen uretaanihierrin levyjen ja laastipinnan hiertämiseen.

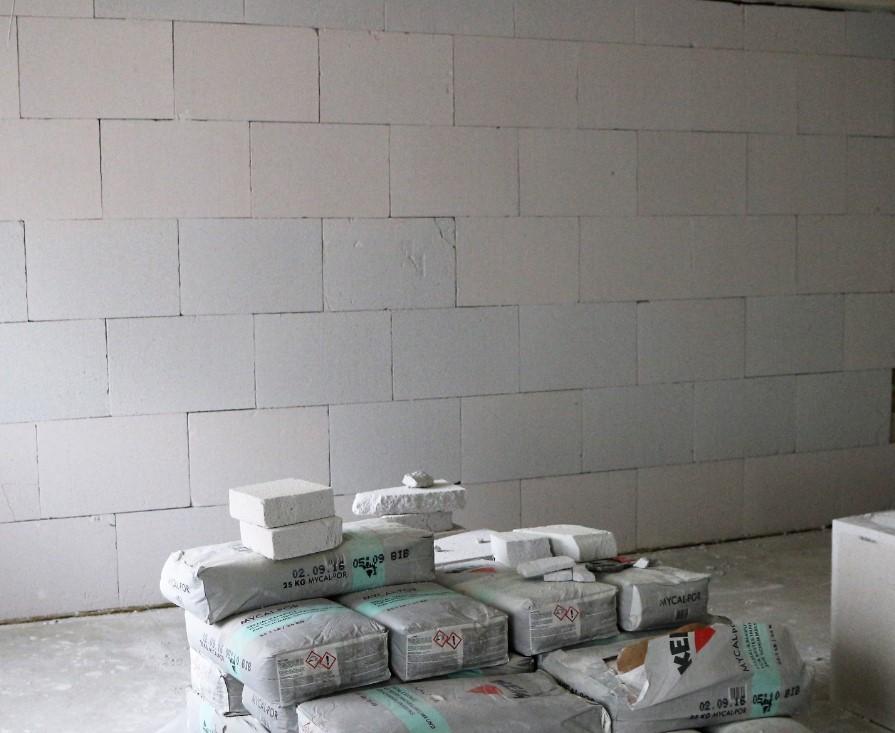

4 Asennus Keim ipor levyt asennetaan mineraaliseen alustaan Keim Mycal-Por laastilla. Mikäli alusta on epätasainen oikaistaan se suoraksi ennen levyjen asennusta Keim Seccopor-Grosso laastilla. Levyjen alle lattiaan ennen asennusta voidaan asentaa hamppupohjainen Keim-Isohamp Rulle estämään mahdollinen kylmäsillan syntyminen. Halutessa täysin epäorgaaninen ratkaisu, voidaan eristemateriaalit jättää pois. Levyt kiinnitys tapahtuu kaksoiskiinnityksellä. Sekä levyyn sekä alustaan sivelty Keim Mycal-Por laasti avataan 10mm kammalla. Huomioi että kammalla avattu laastipinta on samansuuntaisesti sekä alustassa että levyssä (esim. laastimakkarat ylös-alas suunnassa). Levy painetaan hieman nytkyttäen kiinni paikalleen. Kostuta imukykyinen alusta ennen asennusta. Levyjen asennus tapahtuu 1/2 juoksulimityksellä. Halutessa voi levyjen rakoihin jäävät pienet kolot tilkitä Keim Isohamp Fyld tilkemateriaalilla. Muutoin kolot täytetään levytyksen yhteydessä Keim Mycal-Por laastilla. Jos levypinta hammastaa tai on epätasainen, hierrä pinta uretaanihiertimellä tasaiseksi ennen pintalaastin asennusta.

5 Smyygit Ikkunoiden, ovien yms. smyygeihin asennetaan Keim Mycal-CS Laibungsplatte smyygilevy. Levy sahataan oikean kokoiseksi ja kiinnitetään Mycal-Por laastin avulla smyygin sisäpintaan. Halutessa voidaan ikkunan puolelle jäävä rako tilkitä Keim Isohamp Fyld tilkkeellä ennen pintalaastitusta. Huom. Levy on täysin kasteltava, upotettava veteen ennen asennusta. Smyygi vahvistetaan CS-Levyn asennuksen jälkeen Keim Gewebe-eckewinkel Universal vahvikkeella. Leikkaa rullasta oikean kokoinen pala, sivele Keim Mycal-Por laasti smyygilevyn pintaan sekä seinälle siten että kulmavahvikkeen lasikuituverkko asennettaessa peittyy kauttaaltaan laastiin. Taita vahvike siten, että ulkokulmaan ei jää rakoa. Prässää vahvikkeen lasikuituverkko lastalla laastiin. Laastin tulee tursuta lasikuituverkon silmistä. Hierrä kuivunut laasti uretaanihiertimellä ennen pintalaastin asennusta koko seinälle.

6 Pintalaastitus Laastita levytetty ja hierretty pinta Keim Mycal-Por laastilla ja avaa laastipinta 10 mm kammalla. Asenna Lasikuituverkko Keim Glasfaser Gittermatte 4 x 4 avattuun laastiin, verkko tulee limittää 100 mm päällekkäin. Asenna lasikuituverkko myös mahdollisen kulmavahvikkeen seinälle jäävän osan päälle. Prässää lasikuituverkko laastiin teräslastalla aloittaen keskeltä edeten kohti reunoja. Laastin tulee tursuta lasikuituverkon silmistä. Viimeistele pinta Keim Mycal-Por laastikerroksella. Hierrä viimeistelypinta hiertimellä kun laasti on sopivasti kuivahtanut. Kun hierrin ei enää tartu laastiin ja laasti rahisee hierrettäessä on pinta hiertokelpoinen. Halutessa erittäin sileä lopputulos käytetään viimeistelyssä Keim Dolomitspahctel sisätasoitetta. Täysin kuivunut laasti- / tasoitepinta on valmis maalattavaksi diffuusioavoimilla Keim sisäsilikaattimaaleilla: Keim Mycal-Top / Keim Optil / Keim Ecosil- Me / Keim Design Lasur Maalaus tuote tai kohdekohtaisen maalausohjeen mukaisesti.

7 Keim Mycal-Por ipor levyjen kiinnitys ja pintalaasti Tuotekuvaus Keim Mycal-Por on erikoiskalkkilaasti sisätiloihin. Tuote on kosteutta tasaava, kapillaarisesti aktiivinen diffuusioavoin laasti. Käyttökohteet Keim Mycal-Por laastia voidaan käyttää mm. mahdollisesti homevaurioituneiden rakenteiden sisäpuolisiin korjauksiin. Sitä voidaan käyttää kaikilla mineraalisilla sisäpinnoilla sekä laastipinnoilla jotka kuuluvat luokkaan CS I tai suurempi. Tuote soveltuu käytettäväksi kosteutta tasaavana kerroksena kapillaarisen huokosrakenteensa ansiosta. Lisäksi laastikerros kykenee vastaanottamaan kosteutta huoneilmasta ja luovuttamaan sitä takaisin. Tuot-teen alkalisuus ehkäisee homeen muodostumista laastikerroksessa. Keim Mycal-Por tuotetta käytetään myös Keim ipor sekä Keim Mycal-CS levyjen kiinnittämiseen sekä levyjen pintalaastina vahvennettuna päällystetyllä lasikuituverkolla. Tuotteen ominaisuudet raekoko 0 0,6 mm Kosteutta säätelevä Kapillaarisesti aktiivinen Ehkäisee homeen muodostumista Erittäin helposti työstettävä Materiaaliominaisuudet DIN EN puristuslujuus 28 vrk: CS I (0,4 2,0 N/ mm2 Paloluokka: A1 DIN 4102 vesihöyrynläpäisykyky μ: 8 12 vedenimukyky: W0 Alustan esivalmistelut Alustan oltava kiinteä, puhdas, kuiva tasainen sekä vapaa tartuntaa heikentävistä aineksista. Kipsiä sisältävät pinnoitteet sekä vesihöyrytiiviit materiaalit, tapetit yms. tulee poistaa. Käytettäessä tuotetta ipor ja Mycal-CS levyjen kiinnitykseen kostuta asennusalusta ennen kiinnitystä. Sekoitus ja asennus Sekoita 25 kg Mycal-Por jauhetta 6,5 7 litraan puhdasta vesijohtovettä. Tuote voidaan asentaa käsin tai koneellisesti. Kerrospaksuus 3 10 mm / kerta. Haluttaessa paksumpia kerroksia asennettava useampi kerros. Keim Mycal-Por asennetaan teräslastalla haluttuun paksuuteen ja hierretään, kun pinta on kuivunut riittävästi. Käytettäessä vahvikeverkkoa, asennetaan ensin n. 3 mm kerros Keim Mycal-Por laastia ja asennetaan vahvikeverkko laastiin, mahdolliset limitykset asennetaan 10 cm matkalta päällekkäin. Asenna min. 3mm Mycal-Por kerros vahvikeverkon päälle. Keim Mycal-Por voidaan päällystää kaikilla Keim sisäsilikaattimaaleilla n. 10 vrk kuivumisajan jälkeen. Home- tai home-epäilykohteissa suositellaan käytettäväksi Keim Mycal-Top maalia. Kuivumisaika Kuivumisaika riippuu kerrospaksuudesta, lämpö- tilasta sekä ilmankosteudesta. Kuitenkin min. 1 vrk / mm. Sekä vähintään 10 vrk ennen maalausta. Viimeistely Keim Mycal-Por laasti on tasoitettavissa Keim Dolomitspachtel tasoitteella sileämmän lopputuloksen saavuttamiseksi. Menekki Noin 1,3 kg / m 2 1 mm kerrospaksuudella. Asennusolosuhteet Alustan sekä ilman lämpötilan tulee olla C Työvälineiden puhdistus Heti käytön jälkeen vedellä.

8 Keim Dolomitspachtel Hieno pintatasoite Tuotekuvaus Käyttövalmis, monikäyttöinen, mineraalinen tasoite sisäkäyttöön. Tuote on helppotyöstöinen sekä omaa erinomaisen täyttökyvyn pyöreän dolomiittikiven ansiosta. Käyttökohteet Keim Dolomitspachtel on suunniteltu ylitasoituksiin esimerkiksi laasti- ja betonipinnoille. Tuotetta voidaan käyttää kolojen paikkaamiseen ja se soveltuu sekä mineraalisille että orgaanisille alustoille. Tuotteen ominaisuudet Erinomainen täyttökyky Monikäyttöinen Ylitasoitukseen ja paikkakorjauksiin Helppokäyttöinen Käsin tai koneellisesti työstettävissä Soveltuu ruiskutettavaksi Vesihiottavissa/nihkeänä hierrettävä, jolloin ei muodostu hiontapölyä Mineraalinen (orgaanisia ainesosia < 3 %) Värisävy: valkoinen Materiaaliominaisuudet Kerrospaksuus: 0 4 mm Raekoko: 0.1 mm Tiheys: 1.8 g/cm3 sd-arvo 0.02 m /mm ph: 9 Alustan esivalmistelut Asennusalustan pitää olla kiinteä, kuiva ja puhdas. Poista irtonainen sekä huonosti kiinni oleva aines alustasta. Tasoitettaessa betonipintaa alustan suhteellisen kosteuden tulee olla alle RH 97%. Asentaminen Tuote on käyttövalmis. Asenna ohuesti lastalla, ei tule ylittää 4 mm kerrospaksuutta. Kolot ja kuopat täytetään etukäteen. 4mm kerrospaksuus saavutetaan levittämällä kerroskerrokselta yhden käsittelykerran aikana. Käytettäessä vahvikekangasta, levitä ensiksi noin 2mm kerros tasoitetta, asenna vahvikekangas telan tai lastan avulla tasoitteeseen. Tasaa pinta. Kun ensimmäinen kerros on kuivunut, levitä toinen kerros lastalla. Kuivumisaika Kuivumisaika riippuu kerrospaksuudesta, lämpö-tilasta sekä ilmankosteudesta. Keskimääräinen kuivumisaika on 8 10 tuntia. Huomioita Hionnan ja hiontapölyn poiston jälkeen tulee tasoitettu alusta pohjustaa Keim Soliprim tai Keim Spezial Fixativ tuotteella. Tuotteen asennus suositellaan tehtäväksi telaamalla. Maalauskäsittelyt Keim Dolomitspachtel tasoitteella tasoitettu ja pohjustettu pinta voidaan maalata millä tahansa Keim sisämaalituotteella, esim. Keim Ecosil- ME, Keim Optil, Keim Mycal-Top tai Keim Design Lasur. Menekki Noin 1,8 kg / m2, 1 mm kerrospaksuudella Asennusolosuhteet Älä työskentele kuumissa olosuhteissa tai kovassa vedossa. Ilman ja alustan lämpötilan tulee olla vähintään + 5 C. Työvälineiden puhdistus Heti käytön jälkeen vedellä. Pakkauskoot 8 kg ja 18 kg astia Varastointi Varastointi viileässä ja kuivassa, vähintään + 5 C lämpötilassa. Suojattava jäätymiseltä. Tuotteen säilyvyys avaamattomana noin 12 kk.

9 Keim Seccopor-Grosso Oikaisulaasti ennen ipor levyjen asennusta Tuotekuvaus Kalkki-sementtipohjainen, huokoistettu, diffuusioavoin erikoislaasti-erinomaisella kosteuden tasaus ja siirtokyvyllä. Käyttökohteet Keim Seccopor Grosson käyttöalueina ovat erityisesti maakosteudesta kärsivien ja vanhojen rakennusten sisäpinnat. Tuotteella on erinomainen kyky sitoa ja luovuttaa kosteutta. Tuotteen ominaisuudet raekoko 0 2 mm Kosteutta säätelevä Kapillaarisesti aktiivinen Ehkäisee homeen muodostumista Erittäin helposti työstettävä Materiaaliominaisuudet DIN EN puristuslujuus 28 vrk: CS II (1,5 5,0 N/mm 2 ) Paloluokka: A1 vesihöyrynläpäisykyky μ: 11 vedenimukyky: W0 Alustan esivalmistelut Käsiteltävän pinnan on oltava kiinteä, puhdas ja kuiva. Mahdolliset suolamuodostumat poistetaan kuivaharjaten ja tuotteellamme Keim Ätzflüssigkeit. Pinta kostutetaan huolellisesti vedellä ennen laastin levittämistä sekä tarvittaessa levittämisen aikana. Laastin valmistaminen Sekoita 25 kg Keim Seccopor Grosso jauhetta 5-6 litraan puhdasta vesijohtovettä. Sekoita koneellisesti noin 3 minuutin ajan. Asennus Keim Seccopor-Grosso laasti levitetään mattakosteaan mineraaliseen alustaan. Pinta kostutetaan tarvittaessa myös levittämisen aikana. Seuraava laastikerros voidaan asentaa, kun edellinen kerros on lujittunut riittävästi. Viitearvo alustan kuivumiselle on 1mm/päivä. Laastia asennettaessa ja viimeisteltäessä sitä ei tule työstää voimakkaasti alustaa vasten vaan työstäminen tehdään kevyesti huokoisuuden ja laastin ominaisuuksien säilyttämiseksi. Kuivumisaika Kuivumisaika riippuu kerrospaksuudesta, lämpö- tilasta sekä ilmankosteudesta. Kuitenkin min. 1 vrk / mm. Sekä vähintään 14 vrk ennen maalausta. Viimeistely Pinta viimeistellään haluttuun muotoon normaaliin tapaan. Viimeistelyssä suosittelemme teräs-harjaamaan laastin pinnan, jotta laastin pintahuokoset ovat mahdollisimman auki kosteusteknisen toiminnan varmistamiseksi. Jälkihoito Laastipinta kostutetaan sumuttamalla mikäli siihen ilmestyy vaaleita alueita noin 3 tunnin kuluessa pinnoittamisesta. Menekki Noin 1,45 kg / m 2 1 mm kerrospaksuudella. Asennusolosuhteet Alustan sekä ilman lämpötilan tulee olla C Työvälineiden puhdistus Heti käytön jälkeen vedellä. Varastointi Varastointi viileässä ja kuivassa, vähintään + 5 C lämpötilassa. Suojattava jäätymiseltä. Tuotteen säilyvyys avaamattomana noin 12 kk. Pakkauskoot 25 kg säkki
