2 Hydraulimoottorien peruskaavat Virtaus (q) D x n q = 1000 x η [l/min] v Vääntömomentti (M) M = D x p x η hm [Nm] 63 Teho (P) q x p x η P = t [kw] 600 Hydraulipumppujen peruskaavat Virtaus (q) D x n x η v q = 1000 [l/min] Vääntömomentti (M) M = D x p [Nm] 63 x η hm Teho (P) q x p P = [kw] 600 x η t Muunnoskertoimet 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar...14,5 psi 1 l...0,264 US gallon 1 cm 3...0,061 cu in 1 mm... 0,039 in 1 C... 5 / 9 ( F-32) 1 kw... 1,34 hp D - pumpun syrjäytystilavuus [cm 3 /kierros] n - kierrosluku [rpm] η v - tilavuushyötysuhde p - painehäviö [bar] (sisäänoton ja ulostulon välillä) η hm - mekaanis-hydraulinen hyötysuhde η t - kokonaishyötysuhde (η t = η v x η hm ) D - pumpun syrjäytystilavuus [cm 3 /kierros] n - kierrosluku [rpm] η v - tilavuushyötysuhde p - painehäviö [bar] (sisäänoton ja ulostulon välillä) η hm - mekaanis-hydraulinen hyötysuhde η t - kokonaishyötysuhde (η t = η v x η hm ) Muunnoskertoimet 1 lb... 0,454 kg 1 lbf...4,448 N 1 lbf ft...1,356 Nm 1 psi...0, bar 1 US gallon... 3,785 l 1 cu in...16,387 cm 3 1 in... 25,4 mm 1 F... 9 / 5 C hp...0,7457 kw 2

3 Sisältö Sisältö Sivut Yleistä...4 Johdanto...4 Ihanteellinen sahamoottori...4 Edut...4 Tekniset tiedot...5 Sahamoottoriversiot...5 Parker Power Boost...5 Tekniset tiedot...6 Tilaustiedot...7 Asennusmitat...8 F F F11-12 ja F F F F Asennus ja käynnistys...14 Poistoliittimet

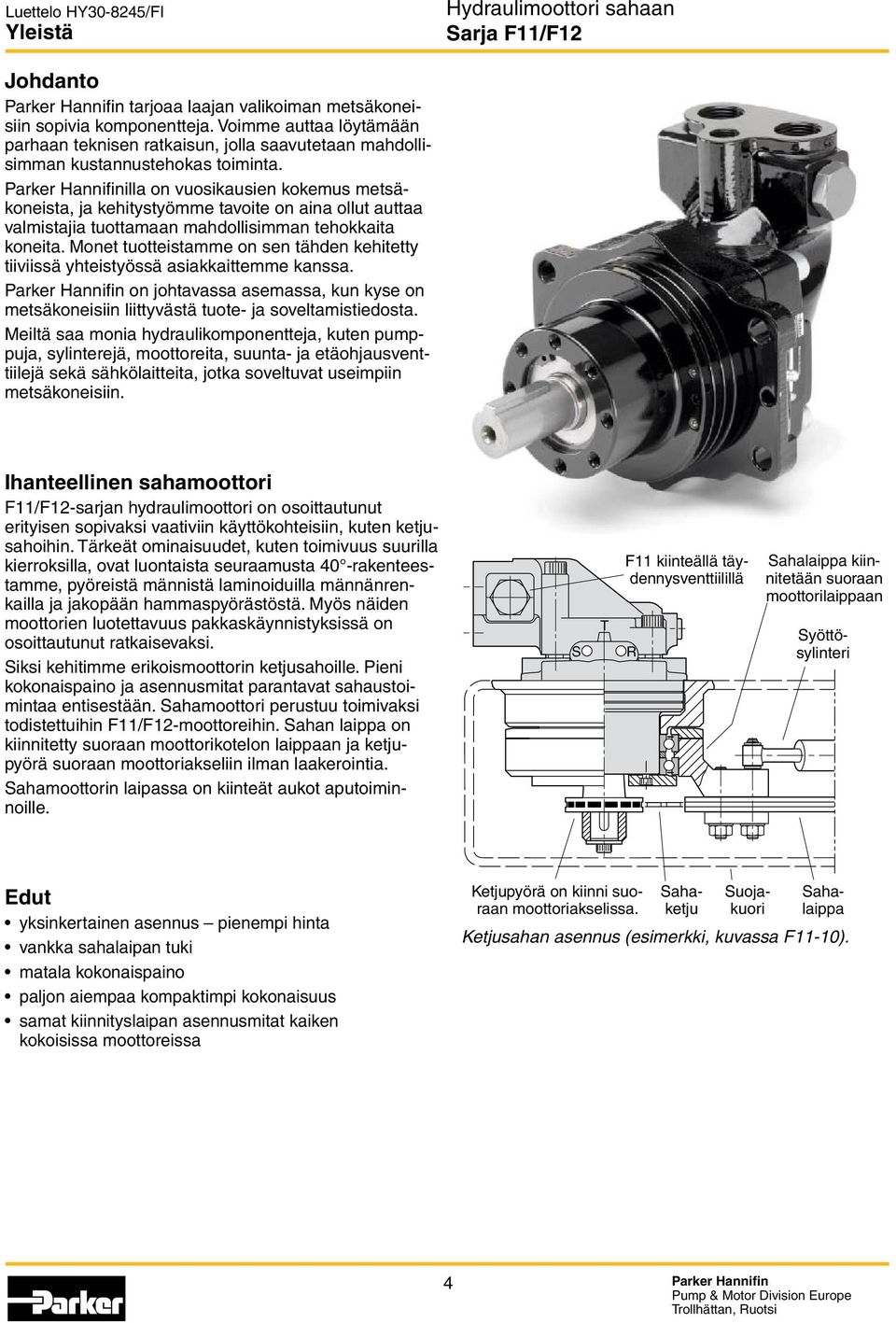

4 Yleistä Johdanto tarjoaa laajan valikoiman metsäkoneisiin sopivia komponentteja. Voimme auttaa löytämään parhaan teknisen ratkaisun, jolla saavutetaan mahdollisimman kustannustehokas toiminta. illa on vuosikausien kokemus metsäkoneista, ja kehitystyömme tavoite on aina ollut auttaa valmistajia tuottamaan mahdollisimman tehokkaita koneita. Monet tuotteistamme on sen tähden kehitetty tiiviissä yhteistyössä asiakkaittemme kanssa. on johtavassa asemassa, kun kyse on metsäkoneisiin liittyvästä tuote- ja soveltamistiedosta. Meiltä saa monia hydraulikomponentteja, kuten pumppuja, sylinterejä, moottoreita, suunta- ja etäohjausventtiilejä sekä sähkölaitteita, jotka soveltuvat useimpiin metsäkoneisiin. Ihanteellinen sahamoottori F11/F12-sarjan hydraulimoottori on osoittautunut erityisen sopivaksi vaativiin käyttökohteisiin, kuten ketjusahoihin. Tärkeät ominaisuudet, kuten toimivuus suurilla kierroksilla, ovat luontaista seuraamusta 40 -rakenteestamme, pyöreistä männistä laminoiduilla männänrenkailla ja jakopään hammaspyörästöstä. Myös näiden moottorien luotettavuus pakkaskäynnistyksissä on osoittautunut ratkaisevaksi. Siksi kehitimme erikoismoottorin ketjusahoille. Pieni kokonaispaino ja asennusmitat parantavat sahaustoimintaa entisestään. Sahamoottori perustuu toimivaksi todistettuihin F11/F12-moottoreihin. Sahan laippa on kiinnitetty suoraan moottorikotelon laippaan ja ketjupyörä suoraan moottoriakseliin ilman laakerointia. Sahamoottorin laipassa on kiinteät aukot aputoiminnoille. S T F11 kiinteällä täydennysventtiilillä R Sahalaippa kiinnitetään suoraan moottorilaippaan Syöttösylinteri Edut yksinkertainen asennus pienempi hinta vankka sahalaipan tuki matala kokonaispaino paljon aiempaa kompaktimpi kokonaisuus samat kiinnityslaipan asennusmitat kaiken kokoisissa moottoreissa Ketjupyörä on kiinni suoraan moottoriakselissa. Sahaketju Suojakuori Sahalaippa Ketjusahan asennus (esimerkki, kuvassa F11-10). F11_saw_motor_install.eps Leif A./

5 Tekniset tiedot Sahamoottoriversiot Sahamoottoria saa kahdeksassa eri koossa, joiden syrjäytystilavuus on 6, 10, 12, 14, 19, 30, 40 ja 60 cm3/ kierros. Moottoreissa, joiden syrjäytystilavuus on cm3/kierros, on kiinteä suuren kapasiteetin antikavitaatio- ja täydennysventtiili. Venttiili alentaa kavitaation riskiä, kun pumpun syöttö katkaistaan äkillisesti moottorin pyöriessä yhä suurilla kierroksilla. Suosittelemme noin10 baarin vastapainetta (mitattuna alla olevan kaavion liittimestä B). Täydennysventtiilin takia moottorin kiertosuunta on kiinteä ja se on määritettävä tilattaessa: R myötäpäivään ja L vastapäivään pyörivälle akselille. Täydennysventtiilillä varustettua moottoria tilattaessa tämä ilmoitetaan tuotekoodissa. Katso oheista esimerkkiä. F SF-WS-X-284-MUVL-B0 Pääliitin A Pääliitin A Poistoliitin C Pääliitin B Poistoliitin C Pääliitin B Hydraulikaavio: moottorissa on täydennysventtiili vastapäivään pyörivälle akselille "L" (MUVL). Hydraulikaavio: moottorissa on täydennysventtiili myötäpäivään pyörivälle akselille "R" (MUVR). Parker Power Boost Nopeakäyntisen F11- tai F12-moottorin toimintaa voi tehostaa Power Boost -laitteella, joka pienentää nesteen kitkaa ja öljyn kokoonpuristumista. Se voi pienentää tehohäviötä jopa 5 kw. Parantunut hyötysuhde tuottaa vähemmän lämpöä vähentäen jäähdytyksen tarvetta ja siten polttoaineen kulutusta. Parker Power Boost -ominaisuuden saa seuraaviin malleihin: F11-006, -010, -012, -014, -019 ja F Power Boost -moottoria tilattaessa tuotekoodin viimeiseen kenttään lisätään B. Katso oheista esimerkkiä. F SF-WS-X-284-MUVL-B0 5

6 Tekniset tiedot Moottorikoko F11/F Kierrostilavuus[cm 3 /r] 6,0 9,8 12,5 14,3 19,0 30,0 40,0 59,8 Suurin käyttöpaine [bar] Kierrosluku [r/min] Poistolämpötila 3), maks [ C] Vääntömomentti (teoreettinen) [Nm] 100 barin paineella min [ C] Hitausmomentti 3) Katso myös käyttölämpötilaa asennustiedoissa, sivu 14. 9,5 15,6 19,8 22,7 30,2 47,6 63,5 94,9 (x10-3 ) [kg m 2 ] 0,39 0,39 0,40 0,42 1,1 1,7 2,9 5,0 Sahaketju 0.404" Ketjunopeus 40 m/s Ketjupyörä Paino [kg] 7,5 7,5 8,2 8, , Moottorin kierrosluku rpm F l/min F l/min F l/min F l/min F l/min F l/min F l/min F l/min Hammasluku Sahaketju 3/4" Ketjunopeus 30 m/s Ketjupyörä Hammasluku Moottorin kierrosluku rpm F l/min F l/min F l/min

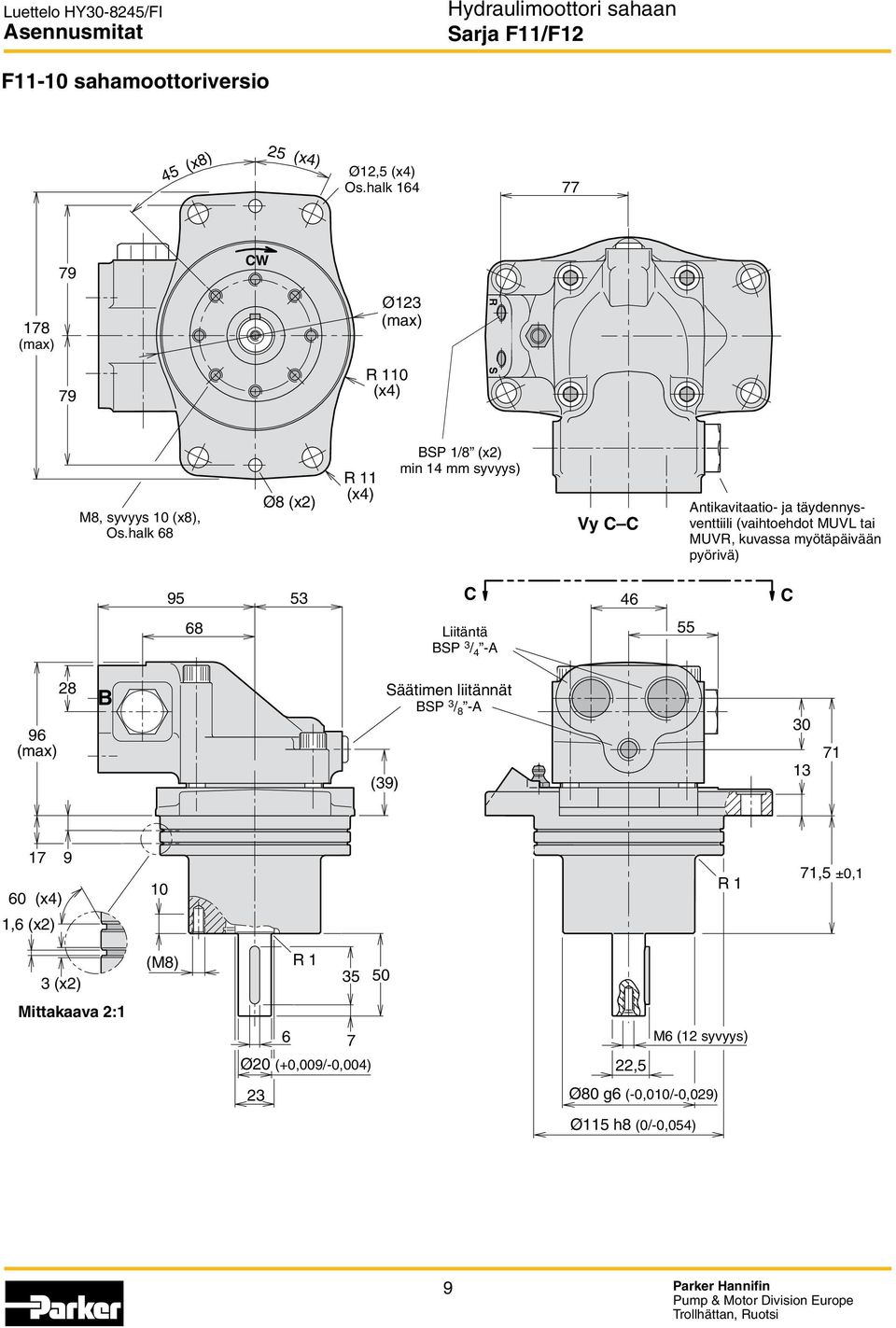

7 Tilaustiedot Sarja F11 F12 Koko Koodi Syrj.tilavuus (cm 3 /kierros) 006* 6,0 010* 9,8 012* 12,5 014* 14,3 019* 19,0 030** 30,0 040** 40,0 060** 59,8 ** F11 ** F12 Koko Koodi Tehtävä M Moottori x S Moottori, nopeakäyntinen - x x x x x x x Akseli Koko Tehtävä Pääliittimet Asennuslaippa Akselitiiviste Versionumero Versionumero (erikoisversioille) Optiot, sivu 5 Koko Koodi Optiot 0000 Vakio x x x x x x x x MUVR Antikavitaatio- ja - x x x x x - - täydennysventtiili, pyörintä myötäpäivään MUVL Antikavitaatio- ja täydennysventtiili, pyörintä vastapäivään - x x x x x - - Optiot, sivu 5 Koko Koodi Pääliittimet B BSP-kierteet x x x x x F Metriset SAE 6000 psi -kierteet x x x Koko Koodi Akseli K Kiila, metrinen (vakio) x x x x x x x x P Kiila, metrinen (25 mm) x - - X Kiila, metrinen (sahamoottorin laippa) x x x - - Koko Koodi Asennuslaippa W Sahamoottorin laippa x x x x x x x - C CETOP / Cartrige x x x x x x x x Koko Koodi Akselitiiviste S PTFE, suurnopeus x x x x x x x x x: Saatavilla : Ei saatavilla Koko Koodi Optiot 00 Vakio x x x x x x x x B_ Power Boost x x x x x x - - _T Musta maalipinta (x) (x) (x) (x) (x) (x) (x) (x) 7

8 Asennusmitat F11-6 sahamoottoriversio 45 (x8) 25 (x4) Ø12,5 (x4) Os.halk CW Ø123 R 110 (x4) R S M8, syvyys 10 (x8), Os.halk 68 Ø8 (x2) R 11 (x4) BSP 1/8 (x2) min 14 mm syvyys) Vy C C C Liitäntä BSP 3 / 4 -A C Liitäntä BSP 3 / 4 -A 96 Säätimen liitännät BSP 3 / 8 -A (39) (x4) 10 R 1 71,5 ±0,1 1,6 (x2) 3 (x2) (M8) R Mittakaava 2:1 6 7 Ø20 (+0,009/-0,004) 23 M6 (12 syvyys) 22,5 Ø80 g6 (-0,010/-0,029) Ø115 h8 (0/-0,054) 8

9 Asennusmitat F11-10 sahamoottoriversio 45 (x8) 25 (x4) Ø12,5 (x4) Os.halk CW Ø123 R 110 (x4) R S M8, syvyys 10 (x8), Os.halk 68 Ø8 (x2) R 11 (x4) BSP 1/8 (x2) min 14 mm syvyys) Vy C C Antikavitaatio- ja täydennysventtiili (vaihtoehdot MUVL tai MUVR, kuvassa myötäpäivään pyörivä) C 46 C 68 Liitäntä BSP 3 / 4 -A B (39) Säätimen liitännät BSP 3 / 8 -A (x4) 10 R 1 71,5 ±0,1 1,6 (x2) 3 (x2) (M8) R Mittakaava 2:1 6 7 Ø20 (+0,009/-0,004) M6 (12 syvyys) 22,5 23 Ø80 g6 (-0,010/-0,029) Ø115 h8 (0/-0,054) 9

10 Asennusmitat F11-12 och -14 sahamoottoriversio 45 (x8) 25 (x4) Ø12,5 (x4) Os.halk BSP 1/8 (x2) min 14 mm syvyys) B CW Ø123 R S T 79 A R 110 (x4) M8, syvyys 10 (x8), Os.halk 68 Ø8 (x2) R 11 (x4) C Vy C C 46 Antikavitaatio- ja täydennysventtiili (vaihtoehdot MUVL tai MUVR, kuvassa myötäpäivään pyörivä) C Liitäntä BSP 3 / 4 -A ,5 9 B Säätimen liitännät BSP 3 / 8 -A R 1 71,5 ± (x4) 1,6 (x2) (M8) (x2) Mittakaava 2:1 8 Ø25 j6 (+0,009/-0,004) Ø27 M8 (16 syvyys) 28 Ø80 g6 (-0,010/-0,029) Ø115 h8 (0/-0,054) 10

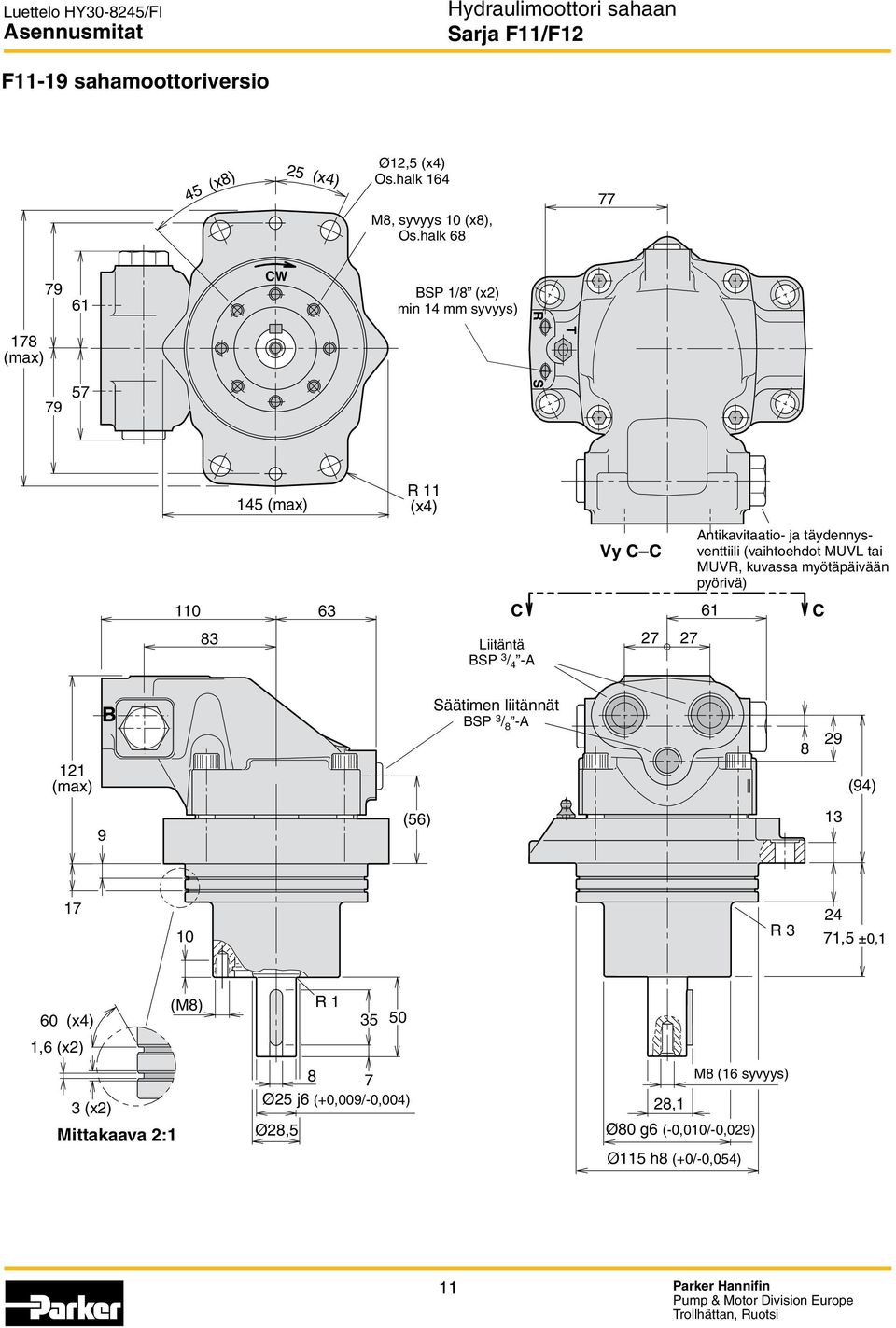

11 Asennusmitat F11-19 sahamoottoriversio 45 (x8) 25 (x4) Ø12,5 (x4) Os.halk 164 M8, syvyys 10 (x8), Os.halk CW BSP 1/8 (x2) min 14 mm syvyys) R S T 145 R 11 (x4) Vy C C Antikavitaatio- ja täydennysventtiili (vaihtoehdot MUVL tai MUVR, kuvassa myötäpäivään pyörivä) C 61 C 83 Liitäntä BSP 3 / 4 -A B Säätimen liitännät BSP 3 / 8 -A 8 29 (94) 9 (56) R , ±0.1 ±0,1 (M8) 60 (x4) 1,6 (x2) 3 (x2) Mittakaava 2:1 R Ø25 j6 (+0,009/-0,004) Ø28,5 M8 (16 syvyys) 28,1 Ø80 g6 (-0,010/-0,029) Ø115 h8 (+0/-0,054) 11

12 Asennusmitat F12-30 sahamoottoriversio 4x25 2x Max 4xØ15,5 8x45 2xØ8 Ø68 Ø164 CW (18,5) ,8 4x11,9 123,5 Max M10 (8x) syvyys 20 Liitäntä A ja B SAE J518c 6000 psi (35,5) Säätimen liitännät M18x1,5 50,8 4x25,4 Antikavitaatio- ja täydennysventtiili (vaihtoehdot MUVL tai MUVR, kuvassa myötäpäivään pyörivä) Säätimen liitännät M14x1,5 24, Max 2xØ ,5 Max 60 (x4) 8x10 R0,8 +0,3 0,1 8xM ,6 (x2) 3 (x2) Mittakaava 2:1 16 M8 28 Ø80 g6 (-0,010/-0,029) 8 Ø25 2 Ø115 h8 (0/-0,054) 12
