1 PIIRRUSTUSLUETTELO K - P K - P:n LVI-SUUNNITTELUTOIMISTO OY VETELIN PALOASEMA TYÖ N:O 6864 L V I PL KOKKOLA puh , fax VETELI LVI=LVI-URAKKA, PU=PUTKIUK, IV=ILMANVAIHTOUR, AU=AUTOMAATIOUR. JU=JÄÄHDYTYSUR, RU=RAKENNUSUR, SU=SÄHKÖUR, RA=RAKENNUTTAJA, ARK=ARKKITEHTI, SSU=SÄHKÖSUUNN, LVI=LVI-SUNN. Piirrustusjakelu SUUNNITT N:O SISÄLTÖ PVM MUUTOS LVI PU IV AU JU RU SU RA ARKSSU LVI LVI-LAITTEET LVI-001 Työselitys x x x LVI-002 IV-Kojeet x x x LVI-003 Kojeluettelo x x x LVI-004 LVI-kalusteluettelo x x x VESI- JA VIEMÄRILAITTEET V-101 Pohja x x x x x x ILMANVAIHTOLAITTEET I-301 Pohja x x x LÄMPÖJOHTOLAITTEET / PAINEILMA L-201 Pohja x x x AUTOMAATIOLAITTEET A-401 Toimintakaavio TK x x x A-402 Toimintakaavio HI x x x A-403 toimintakaavio PK x x x VANHAT LVI-KUVAT V-1 Vesi- ja viemärijohtolaitteet x x x L-1 Lämpöjohtolaitteet x x x IV-1 Ilmanvaihtolaitteet x x x T-1 Asemapiirros x x x

2 LVI-LAITTEIDEN TYÖSELITYS VETELIN PALOASEMA VETELI TYÖ n:o 6864 LVI-001 K-P:n LVI-suunnittelutoimisto Oy PL 46 (Pitkänsillankatu 23) KOKKOLA puh fax

3 RAKENNUSKOHDE JA SUUNNITTELIJAT Rakennuskohteena on Veteli paloasema, tilojen muutos, Veteli. Rakennuttaja: Vetelin kunta Kivihyypäntie Veteli Patrik Knutar puh: sähköp. patrik.knutar@veteli.fi Rakennuttajapalvelu: puh: sähköp. Arkkitehtisuunnittelu: Arkman Arkkitehtuuri Oy Pitkänsillankatu Kokkola puh: 06- sähköp. etunimi.sukunimi@arkman.fi Rakennesuunnittelu: puh: sähköp. Sähkösuunnittelu: LVI-suunnittelu: Mesiel Oy Terminaalikatu Kokkola puh: sähköp. etunimi.sukunimi@mesiel.fi K-P:n LVIsuunnittelutoimisto Oy PL 46 (Pitkänsillankatu 23) Kokkola puh sähköp. etunimi.sukunimi@puputti.fi

4 YLEISET MÄÄRÄYKSET JA OHJEET Viranomaisten määräykset Urakoitsija sitoutuu työnsuorituksessa noudattamaan asetusten, RYL-02, työselityksen ja ohjepiirrustusten määräysten lisäksi myös eri viranomaisten ja julkisen laitosten kuten paikallisen vesi-, viemäri-, palo- ja sähkölaitoksen viranomaisten määräyksiä ja sääntöjä. Urakoitsija on velvollinen hoitamaan yhteydenpidon viranomaisiin omaaloitteisesti. Urakkasopimus Urakkasopimukseen liittyvissä asioissa viitataan erilliseen urakkasopimukseen ja urakkaohjelmaan. Muutos- ja lisätyöt 1. Rakennuttaja on oikeutettu tekemään suunnitelmiin muutoksia. Jos työn aikana joudutaan suorittamaan suunnitelmiin muita muutoksia, on niistä ensin sovittava kirjallisesti rakennuttajan kanssa 2. Rakennuttajan hyväksymästä suunnitelman muutoksesta on ilmoitettu urakoitsijalle, tulee tämän välittömästi tehdä kirjallinen muutostyötarjous, jossa töiden, tarvikkeiden ja laitteiden tulee olla hintoineen yksityiskohtaisesti eriteltynä ja jossa on myös mainittava muutoksen mahdollinen vaikutus urakkatyön valmistumisaikaan. 3. Rakennuttajalla on oikeus joko hyväksyä tai hylätä muutostyötarjous. 4. Urakoitsija ei saa aloittaa muutostyötä ennen kuin rakennuttaja on kirjallisesti hyväksynyt muutostyötarjouksen. Suunnittelijan piirustukset 1. Työselitys ja siihen liittyvät piirustukset täydentävät toisiaan. 2. Mahdollisten ristiriitaisuuksien ilmetessä ratkaisee rakennuttaja,kumpaa noudatetaan. 3. Kojeiden ja laitteiden mitoitusarvot sekä paikat on esitetty piirustuksissa. 4. Urakoitsijan on asennuksessa noudatettava sisustuspiirustuksia ja muita erikoispiirustuksia, joita arkkitehti tai muu asiantuntija työn kuluessa toimittaa.

5 5. Mikäli urakoitsija katsoo, ettei jokin suunnittelijan esittämä laitevaatimus tai kytkentätapa sovellu hänen laitteilleen, eikä urakoitsija voi vastata työn tuloksesta, jos ohjelmanmukaista ratkaisua käytetään,tulee urakoitsijan esittää omille laitteilleen sopiva ratkaisu urakkatarjouksessa vaihtoehtoisen tarjouksen muodossa 6. Kullekin LVI-urakoitsijoista luovutetaan korvauksetta LVI-suunnittelijan piirustuksia enintään kolme (3) sarjaa kopioita. Urakoitsijan piirustukset ja asiakirjat 1. Urakoitsijan laatimat piirustukset on esitettävä rakennuttajalle hyväksytettäviksi. 2. Urakoitsijan tulee luovuttaa seuraavat asiakirjat: Kaksi (2) sarjaa kansiossa: - luovutuspiirustukset - käyttö ja huolto-ohjeet Toimintatakuu ja vastuu vahingoista Urakoitsija sitoutuu kahden (2) vuoden aikana siitä päivästä lukien jolloin tämän sopimuksen mukainen työ on rakennuttajan puolelta hyväksytty, maksutta korjaamaan sellaiset urakoitsijan toimittamissa laitteissa esiintyvät virheellisyydet, jotka johtuvat huonoista aineista, ala-arvoisesta työstä tai virheellisestä rakenteesta. Takuuaika lasketaan kaikkien laitteiden osalta alkavaksi em. päivästä riippumatta siitä, onko ne otettu aikaisemmin käyttöön. Urakoitsija vastaa niin ikään vahingoista ja suoranaisesa tai välillisestä kustannuksesta, jotka edellämainitut virheellisyydet ovat ylläsanottuna takuuaikana tai sitä ennen todistettavasti aiheutuneet rakennukselle, rakennuttajalle tai toiselle henkilölle, mutta ei sellaisesta vahingosta tai kustannuksesta, joka on aiheuttanut viallisen rakennustyön, tapaturmien, ohjeidenvastaisen hoidon, luonnollisen kulumisen, ilmoitettuja vaatimuksia vastaamattoman veden tai muun sellaisen syyn johdosta. Takuu Takuuaika kaksi (2) vuotta vastaanottotarkastuksesta. (kts. urakkaohjelma) Urakoitsija sitoutuu takuuaikana korjaamaan sellaiset toimittamissaan laitteissa esiintyvät viat, jotka johtuvat huonoista aineista, ala-arvoisesta tai virheellisestä työstä.

6 Tarjous Tarjoushintojen tulee sisältää kaikki hankintaan kuuluvat laitteet asennus-, säätö- ja viritystöineen, rahti- ja ajokustannukset työpaikalle, työn valvonta, asentajien ja aputyövoiman päiväraha- ym. korvaukset sekä liikevaihtoveron ja vakuutukset. Työnjohto ja valvonta Urakoitsijan velvollisuutena on normaalin työnjohdon ja valvonnan lisäksi huolehtia myös seuraavista asoista: -yhteydenpidosta rakennuttajaan ja suunnittelijoihin sekä toisiin urakoitsijoihin - järjestetään viranomaisten sekä rakennuttajan vaatimat tarkastukset ja toimittaa niistä todistukset ja pöytäkirjat Tarkastukset - sopia muiden urakoitsijoiden kanssa asennustilojen käytöstä ja asennusjärjestyksestä -merkitä työmaalla tehdyt muutokset piirrustuksiin ja huolehtia, että ne on huomioitu em. urakoitsijan lopputarkastustilaisuudessa luovuttamissa piirustuksissa Tarkastukset on järjestettävä hyvissä ajoin ennakolta sovittuina aikoina siten, että minkäänlaiset rakenneosat eivät ole esteenä tarkastuksen suorittamiselle. Myöhemmin esille tulleiden työmaatarkastuksissa mahdollisesti havaitsematta jääneiden virheellisyyksien korjaaminen kuuluu urakoitsijan velvollisuuksiin. Yhteistyö LVI-urakoitsijan on toimittava hyvässä yhteistyössä rakennuttajan ja muiden rakennuksessa työskentelevien urakoitsijoiden kanssa. Laitteiden ja putkien merkintä Kaikille laitteille kuten putkille ym toimittaa LVI-urakoitsija liimattavat virtaussuuntanuolet. Laitteet merkitään liimattavilla kerrosmuoviin kaiverretuilla laitekilvillä.

7 VESI- JA VIEMÄRIJOHTOLAITTEET Yleistä 1. Vesijohtot viemärit tehdään sisäasiainministeriön julkaisun " kiinteistöjen vesija viemärilaitteistot " ja paikallisen vesilaitoksen määräyksiä ja ohjeita sekä tätä työselitystä noudattaen. Vesijohdot laitteineen tehdään siten, että niiden rakennepaine on vähintään 1,0 Mpa. 2. Rakennuksen likaviemärit johdetaan kaivoihin. Asennusrajat merkitty piirustuksiin. Putkistot 1. Kylmävesijohdot tehdään saumattomista kupariputkista. Kovajuotos- kartio- ja kapillaariliitoksin. NS 15 ja suuremmat putkikäyrät ovat tehdasvalmisteisia. 2. Kaikki muut sisäpuoliset kylmä- ja lämmitysvesijohdot tehdään saumattomista kupariputkista kovajuotos-,kartio- ja kapillaariliitoksin. NS 15 ja suuremmat putkikäyrät ovat tehdasvalmisteisa. 3. Putket on ennen asentamista huolellisesti puhdistettava sekä sisältä että ulkoa. Asennustöiden yhteydessä on estettävä epäpuhtauksien pääsemistä putkistoihin. Liitokset, joissa erikokoiset putket liittyvät yhteen päittäin, tehdään kartiomaista supistusta käyttäen ja siten, etta supistuskulma on alle 20 astetta. 4. Putket kiinnitetään noin 2 metrin välein sijoitetuilla avattavilla kuparisilla putkipitimillä ja säädettävillä riippuraudoilla. Rinnakkain kulkevien putkien kannakkeet on kiinnitettävä samalle kohdalle. Katso LVI kortti Viemärit tehdään muoviputkista , vastaavin putkiosin.

8 5 LÄMMITYSLAITTEET Yleistä Lämmityspattereiden termostaattiventtiilit vaihdetaan uusiin, koko,tyyppi ja esisäätöarvo ilmoitettu piirrustuksissa.lämmityspatterit puulataan termostaattien vaihdon yhteydessä.ilmanvaihtokoneelle tehdään uudet kytkennät ja vanhat kytkennät puretaan tarvittavilta osin. Verkoston ilmaukset kojeiden asennuksien jälkeen kuuluvat urakkaan. Lämmitysverkoston säätö tehdään jos tilaaja tilaa työn erikseen. Lämpöjohtoverkosto Lämmitysputkisto runkoputkiston osalta tehdään teräsputkesta kierreliitoksin. Huomioitava läpivintiholkit putkille tehtävä huolellisesti. Linjasäätö- ja sulkuventtiilit Lämmitysjärjestelmän sulku- ja linjasäätöventtiilit, mallia TA, tai ORAS. ILMANVAIHTOLAITTEET Yleistä Kalustohallin ilmanvaihtokone uusitaan, Paikka ja malli esitetty pohjakuvassa. Ilmamäärät säädetään ja tasapainoitetaan. vanhat kojeet ja kanavat puretaan kalustohallista. Poistopuhaltimet 1. Torjuntakalustohallin asennetaan huippuimuri sekä korvausilmasäleiköt. Paikka ja malli esitetty pohjakuvassa. 2. Miehistö sos.tilojen / konttorin huippuimuri vaihdetaan uuteen. Paikka ja malli esitetty pohjakuvassa. Kanavat 1. Ilmanvaihtokanavat ovat sandardin mukaisia sinkittyä terästä

9 ERISTYS Yleistä 1. Lämpöjohdot ja laitteet eristetään oheisen taulukon mukaan Eristyskohteet, eristeet ja päällyste Putkisto, osa Alaslaskut, kotelot Lämpöjohdot Näkyvissä Lämpöjohdot Eriste Ac21 tai Ea 15 mm Acc21 tai Ea 15 mm Eristeet ja eristyselementit PAINEILMALAITTEET Ac Alumiinipaperilla päällystetty mineraalivillakouru sarja 21PV-(A) E tai vastaava. Käyrät tehdään käyräkappaleista tai kuorituista leikatuista välikappaleista. Kiinnitys kuumasaumaamalla. Ae Kouru Paraten Eriste kiinnitetään liimaamalla tai hitsaamalla saumat valmistajan ohjeiden mukaan. Acc Alumiinipaperilla päällystetty mineraalivillakouru sarja 21PV-(A) E tai vastaava. Käyrät tehdään käyräkappaleista tai kuorituista leikatuista välikappaleista. Kiinnitys kuumasaumaamalla. Pinnoitteena muovi, kiinnitys muovinastoilla Yleistä Putkiurakoitsija kytkee vanhaan paineilmaverkoston uudet putkistot ja laitteet. Paineilmaputkisto on kupariaputkea. Sulkuventtiilit messinkiä ja ulosottoliittimet urakoitsija tarkistaa ennen tarjouksen antamista.

10 PURKUTYÖT Yleistä 1. LVI urakoitsija purkaa omalta osaltaan tarvittavilta osin vanhat lämpöjohdot ja ilmanvaihtolaitteet Urakkarajaliitteessä ja purkupiirustuksissa on esitetty purettavat LVIjärjestelmät ja -tuotteet rajauksineen ja urakoitsijavastuineen. Puretut LVI-tuotteet ovat kts. urakkarajaliite. Purettavat, uudelleen käyttöönotettavat tai kierrätettävät LVI-tuotteet tarkennetaan purkupiirustuksissa. Purkutöissä kunkin urakoitsijan ja toteuttajan on omalta osaltaan otettava huomioon, että rakenteisiin ei jää paineellisia tai jännitteellisiä osiarakenteisiin jäävät putket tyhjennetään ja tyhjennyksen jälkeen tulpataan käyttämättömiksi jäävät kanavat tulpataan uudelleen käytettäviksi tai kierrätykseen tarkoitetut LVI-tuotteet puretaan erityistä huolellisuutta noudattaen niitä ja käyttöön jääviä rakennusosia tarpeettomasti vahingoittamatta uudelleen käytettäviksi tai kierrätykseen tarkoitetut LVI-tuotteet tyhjennetään, puhdistetaan ja varastoidaan suojattuina erikseen sovittavaan paikkaan rakennusalueella kierrätettäväksi tarkoitetut LVI-koneet ja -laitteet perushuolletaan ennen varastointia LVI-koneiden ja -laitteiden vanhat kone- ja arvokilvet ja muut tunnistetiedot jätetään paikoilleen ja vanhat konekortit, käyttö- ja huolto-ohjeet yms. kootaan kansioon, joka luovutetaan tilaajalle metallinen purkujäte puhdistetaan ja lajitellaan kierrätystä varten työmaan ympäristösuunnitelman mukaisesti siten, ettei ympäristölle aiheudu haittaa hävitettävät purku- ja ongelmajätteet toimitetaan työmaalla esitettyihin paikkoihin työmaan ympäristösuunnitelman mukaisesti siten, ettei ympäristölle aiheudu haittaa. Purkutöissä on otettava huomioon mm. tulityö- ja asbestimääräykset. Kokkola K-P:n LVI-suunnittelutoimisto Oy Jaakko Puputti

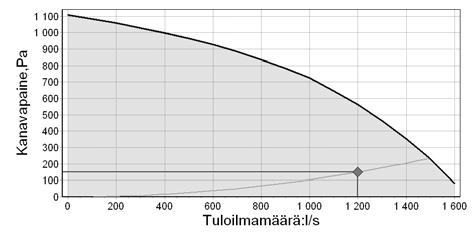

11 IV-KOJEET VETELIN PALOASEMA VETELI 6864 LVI-002 K-P:n LVI-suunnittelutoimisto Oy PL 46 (Pitkänsillankatu 23) KOKKOLA puh fax

12

13

14

15

16

17

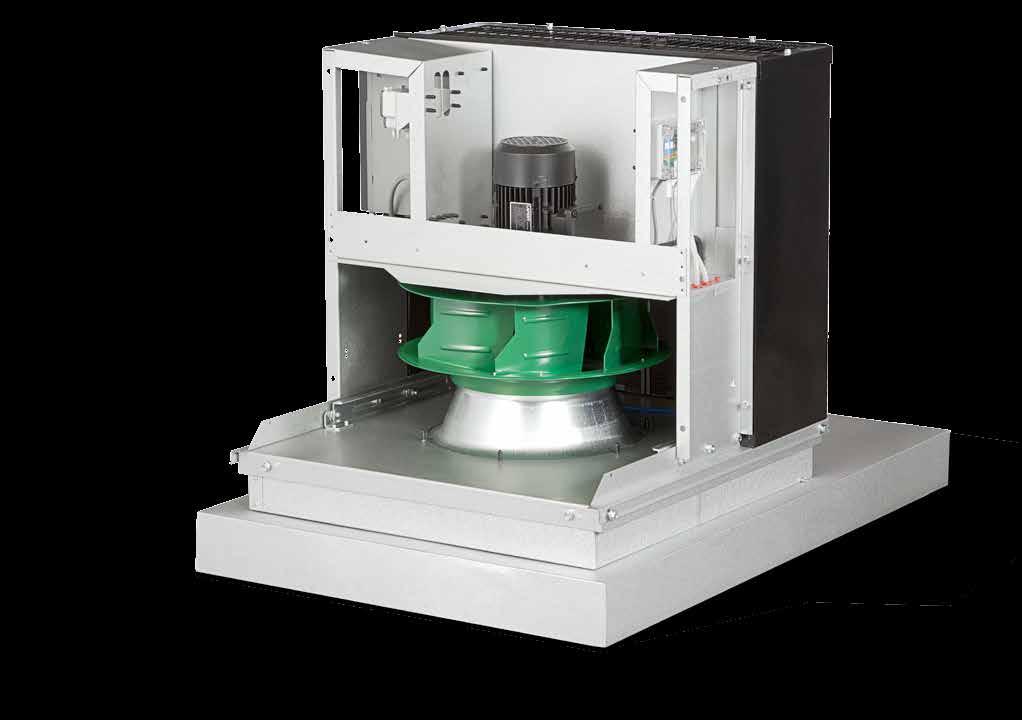

18 Air Comfort Air movement roof fans Säätölaitteet STEC-huippuimurille» ASENNUS- JA HUOLTO-OHJE

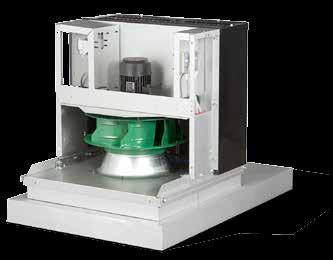

19 Asennus- ja huolto-ohje ROOFMASTER STEC 2 Sisällysluettelo 1. Turvallisuusohjeet, varoitukset Ohjaustavat Kokoonpano A, VAK-ohjaus Kokoonpano B, Portaallinen käsiohjaus Kokoonpano C, Kiinteät nopeudet Kokoonpano D, Painesäätö Kokoonpano E, Saneeraus 2-nopeutta Kokoonpano F, Saneeraus 2 painetasoa Ohjauspaneeli ja parametrit EMC ja harmooniset yliaallot Vikatilanteet EC-ohjauskortti, STEC-1 ja, Taajuusmuuttaja STEC-3, -4, Potentiometri STYZ / Kellokytkin STYZ Ulkolämpötilatermostaatti ja -anturi STYZ Painesäädin STYZ Kytkentäkaaviot...15 Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

20 Asennus- ja huolto-ohje ROOFMASTER STEC 3 1. Turvallisuusohjeet, varoitukset Lue nämä ohjeet ennen asennusta Henkilöstö Vain koulutettu henkilö saa asentaa, käyttää ja huoltaa näitä laitteita. Koulutettu henkilö on sellainen, jolla on tekninen pätevyys sekä tuntemus vaaroista ja turvallisuusohjeista laitteen asennus-, käyttö ja huoltotyössä. Varoitus Nämä laitteet voivat vaarantaa hengen johtuen pyörivistä osista ja sähköiskun vaarasta. 2. Ohjaustavat Tähän käsikirjaan on koottu erilaisia kokoonpanoja ohjaustavan mukaan. Kustakin vaihtoehdosta on omalla sivullaan toiminnallinen kuvaus, havainnekuva ja osaluettelo. Kytkentäkaaviot ja viritysohjeet ovat omana osionaan. Yksi kiinteä nopeus Portaallinen käsiohjaus Nämä laitteet sisältävät suuria kondensaattoreita, jotka vaativat aikaa purkautua jännitteen poiskytkennän jälkeen. Ennen työskentelyä komponenttien kanssa varmistu, että jännite on katkaistu. Odota vähintään 5 minuuttia, että kondensaattorien jännite on purkautunut turvalliselle tasolle. Älä koskaan tee kaapeloinnin eristysvastusmittausta ennen kuin olet kytkenyt taajuusmuuttajan ja säätölaitteet irti testattavasta piiristä. Painesäätö Kaksi kiinteää nopeutta Mahdolliset riskit Vikatilanteessa, sähkökatkon aikana tai muussa tahattomassa käyttötilanteessa komponentit eivät ehkä toimi kuten on määri - telty. Erityisesti: Moottorin nopeutta ei valvota Moottorin pyörimissuuntaa ei valvota Moottori voi olla jännitteinen Moottori voi käynnistyä automaattisesti Moottorin liittimissä voi olla vaarallinen jännite, vaikka syöttö onkin katkaistu. Tämä johtuu moottorin pyörimisestä ilmavirran vaikutuksesta. Taajuusmuuttajan ohitus, parametrointi ja siirtäminen Taajuusmuuntajan vikaantuessa sitä ei voi ohittaa kytkemällä moottori suoraan sähköverkkoon. Tällöin moottori palaa. Taajuusmuuttajan moottoriparametreja ei pidä muuttaa, koska kestomagneettimoottori ei tämän jälkeen välttämättä käynnisty. Taajuusmuuttajaa ei pidä siirtää pois huippuimurin sisältä, koska parametrit on optimoitu lyhyelle moottorikaapelille. Siirron jälkeen moottori ei välttämättä käynnisty. Valvontaalakeskus Saneerauspaketti Säätölaitteet on pääsääntöisesti asennettu huippuimurin sisälle. Osa ohjaukseen tarvittavia lisätarvikkeita toimitetaan irrallaan. Asennetetut lisätarvikkeet: Painesäädin STYZ Irrallaan toimitettavat lisätarvikkeet: Painesäätimen ulkolämpötila-anturi STYZ Potentiometri STEC-1,-2 STYZ Potentiometri STEC-3,-4,-5 STYZ Viikkokello + kotelo IP55 STYZ Huippuimurissa STEC-1 ja -2 on EC-moottori, jossa on moottoriin integroitu pyörimisnopeussäädin. STEC-3, -4 ja -5 on varustettu kestomagneettimoottorilla (PM) ja huippuimurin sisälle asennetulla PM-moottorin ohjaukseen soveltuvalla taajuusmuuttajalla. STEC-1 ja -2 säätöalue on %. STEC-3, -4 ja -5 säätöalue on % Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

21 Asennus- ja huolto-ohje ROOFMASTER STEC 4 3. Kokoonpano A, VAK-ohjaus Kokoonpanoa A käytetään kun huippuimuria ohjaa valvontaalakeskus 0-10V:n ohjaus Modbus ohjaus (STEC-3, -4, ja -5) STEC-1, -2 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 1.2. EC-ohjauskortti 2. Turvakytkin SAFE EC Kytkentäkaavio STEC-AA s. 15 Säätökaavio STEC-1/2-VAK-ohjaus.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit 2. STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja 2. Turvakytkin SAFE EC PM Kytkentäkaavio STEC-AB s Säätökaavio STEC-3/4/5-VAK-ohjaus.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

22 Asennus- ja huolto-ohje ROOFMASTER STEC 5 4. Kokoonpano B, Portaallinen käsiohjaus Kokoonpanoa B käytetään kun huippuimuria ohjataan potentiometrillä Potentiometrissä on kaksi aseteltavaa nopeutta sekä maksiminopeus Potentiometrissä on myös 0-asento (vain STEC-1 ja -2) Potentiometri asennetaan käyttäjän lähelle helposti päästävään paikkaan EC STEC-1, -2 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 1.2. EC-ohjauskortti 2. Turvakytkin SAFE Lisätarvikkeet, toimitetaan irrallaan: 3. Potentiometri STYZ Asento 0 seis Asento 1 säädettävä Asento 2 säädettävä Asento 3 max nopeus 2. Kytkentäkaavio STEC-AA s. 15 Säätökaavio STEC-1/2-portaallinen käsiohjaus.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja 2. Turvakytkin SAFE Lisätarvikkeet, toimitetaan irrallaan: 3. Potentiometri STYZ Asento 1 säädettävä Asento 2 säädettävä Asento 3 max nopeus EC PM Kytkentäkaavio STEC-AB s. 16 Säätökaavio: STEC-3/4/5-portaallinenkäsiohjaus.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

23 Asennus- ja huolto-ohje ROOFMASTER STEC 6 5. Kokoonpano C, Kiinteät nopeudet Kokoonpanoa C käytetään kun huippuimuri pyörii yhdellä esiasetetulla nopeudella pyörii kahdella esiasetetulla nopeudella. Ohjaavina laitteina kellokytkin ja ulkolämpötilatermostaatti 1.1. EC STEC-1, -2 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 1.2. EC-ohjauskortti 2. Turvakytkin SAFE Lisätarvikkeet kaksinopeuskäyttöön, toimitetaan irrallaan: 3. Kytkinkello STYZ Sisältää kotelon IP54 4. Ulkotermostaatti ja anturi STYZ Sisältää kotelon IP Kytkentäkaavio STEC-AA s. 15 Säätökaavio STEC-1/2-kiinteät nopeudet.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit 1.1. STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja Turvakytkin SAFE EC PM Lisätarvikkeet kaksinopeuskäyttöön, toimitetaan irrallaan: 3. Kytkinkello STYZ Sisältää kotelon IP54 4. Ulkotermostaatti ja anturi STYZ Sisältää kotelon IP Kytkentäkaavio STEC-AB s Säätökaavio STEC-3/4/5-kiinteät nopeudet.pdf 2. Löytyy osoitteesta: >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

24 Asennus- ja huolto-ohje ROOFMASTER STEC 7 6. Kokoonpano D, Painesäätö Kokoonpanoa D käytetään kun halutaan Painesäätö tehostuksella Painesäätö ulkolämpötilakompensoinnilla ja tehostuksella 1.1. EC STEC-1, -2 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 2. Painesäädin STYZ Turvakytkin SAFE Lisätarvikkeet, toimitetaan irrallaan: 4. Painesäätimen ulkolämpötila-anturi STYZ Kytkinkello STYZ Sisältää kotelon IP Kytkentäkaavio STEC-AC s Säätökaavio STEC-1/2-painesäätö.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja 2. Painesäädin STYZ Turvakytkin SAFE EC PM 1.2. Lisätarvikkeet, toimitetaan irrallaan: 4. Painesäätimen ulkolämpötila-anturi STYZ Kytkinkello STYZ Sisältää kotelon IP54 5. Kytkentäkaavio STEC-AD s Säätökaavio STEC-3/4/5-painesäätö.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

25 Asennus- ja huolto-ohje ROOFMASTER STEC 8 7. Kokoonpano E, Saneeraus 2-nopeutta Kokoonpanoa E käytetään, kun halutaan kaksinopeuskäyttö saneerauskohteisiin, joissa säilytetään vanhat kaapelit, sähkökeskus, kello ja termostaatti EC 1. STEC-1, -2 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 1.2. EC-ohjauskortti 2. Saneerauspaketti STYZ Turvakytkin SAFE Kytkentäkaavio STEC-AE s. 19 Säätökaavio STEC-1/2-saneeraus 2-nopeutta.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja 2. Saneerauspaketti STYZ Turvakytkin SAFE EC PM 1.2. Kytkentäkaavio STEC-AF s. 20 Säätökaavio STEC-3/4/5-saneeraus 2-nopeutta.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

26 Asennus- ja huolto-ohje ROOFMASTER STEC 9 8. Kokoonpano F, Saneeraus 2-painetasoa Kokoonpanoa F käytetään, kun halutaan painesäätö saneerauskohteisiin, joissa säilytetään vanhat kaapelit, sähkökeskus, kello ja termostaatti. Painesäätö tehostuksella Painesäätö ulkolämpötilakompensoinnilla ja tehostuksella STEC-1, EC Osaluettelo asennetuista komponenteista: 1. Huippuimuri STEC-1/2-102-c EC-moottori 2. Saneerauspaketti STYZ Painesäädin STYZ Turvakytkin SAFE Lisätarvikkeet, toimitetaan irrallaan: 5. Painesäätimen ulkolämpötila-anturi STYZ Kytkentäkaavio STEC-AG s. 21 Säätökaavio STEC-1/2-saneeraus 2-painetasoa.pdf Löytyy osoitteesta: >> tuotteet >> huippuimurit 5. STEC-3, -4 ja -5 Osaluettelo asennetuista komponenteista: Huippuimuri STEC-3/4/5-001-c PM-moottori 1.2. PM-taajuusmuuttaja 2. Saneerauspaketti STYZ Painesäädin STYZ Turvakytkin SAFE EC PM Lisätarvikkeet, toimitetaan irrallaan: 5. Painesäätimen ulkolämpötila-anturi STYZ Kytkentäkaavio STEC-AH s. 22 Säätökaavio STEC-3/4/5-saneeraus 2-painetasoa.pdf Löytyy osoitteesta: 3. >> tuotteet >> huippuimurit Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

27 Asennus- ja huolto-ohje ROOFMASTER STEC Ohjauspaneeli ja parametrit Huippuimurissa STEC-1 ja -2 on kiinteät optimaaliset parametrit. Siinä ei ole operointipaneelia. Käyttöliittymänä on joko EC-ohjauskortti, johon asetetaan kiinteät nopeudet työmaalla tai painesäädin, johon asetetaan painetasot työmaalla. Huippuimureissa STEC-3, -4 ja -5 on taajuusmuuttaja, joka on valmiiksi tehtaalla parametroitu sopivaksi huippuimurille ja moottorille. Taajuusmuuttajassa on irrotettava ohjauspaneeli, jonka avulla voidaan asettaa esim. kiinteät nopeudet. Lisäksi siitä voidaan seurata puhaltimen toimintaa esim. taajuus ja virta. Vikatilanteessa paneelista voidaan lukea vian aiheuttaja. Paneelista voidaan palauttaa Fläkt Woodsin tehtaalla asetetut parametrit taajuusmuuttajaan, jos niitä on työmaalla muutettu tai vaihdetaan uusi taajuusmuuttaja. Parametrit on valittu siten, että huippuimurit ovat mahdollisimman hiljaisia. Parametrit on optimoitu moottorille ja puhaltimelle. EC-ohjauskortti Taajuusmuuttaja Jos painesäädin on mukana toimituksessa, siihen asetetaan paine tasot työmaalla. Taajuusmuuttajan parametreihin ei tarvitse tehdä muutoksia. 10. EMC ja harmooniset yliaallot STEC-1 ja-2 STEC-1 ja -2 täyttää häiriön päästörajan EN Class B (kotitalouskäyttö), häiriön sietorajan EN (teollisuuskäyttö) ja harmooniset yliaallot EN /3 mukaan. Painesäädin STEC-3, -4 ja-5 STEC-3, -4 ja -5 täyttää tuotestandardin EN luokan C1. Harmooniset yliaallot EN mukaan. 11. Vikatilanteet Taajuusmuuttajan ohjekirja seuraa toimituksen mukana. Siinä on ohjeet vikakoodeista. Jos STEC-1 ja 2:n integroitu moottori vaurioituu, on se vaihdettava kokonaan. Jos STEC-3, -4 tai -5:n taajuusmuuttaja joudutaan vaihtamaan, varaosa toimitetaan valmiiksi parametroituna. Taajuusmuuttaja voidaan myös parametroida toimituksen mukana tulevan parametrilistan mukaan tai ladataan parametrit vanhasta paneelista. Huippuimurin komponenttien vaihdosta on seikkaperäiset ohjeet huippuimurin asennusohjeessa. Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

28 Asennus- ja huolto-ohje ROOFMASTER STEC EC-ohjauskortti, STEC-1 ja STEC-2 DIP-1 DIP-2 DIP-3 DIP-4 DIP-1 LOW DIP-2 HIGH L/H TUNING Kiinteä nopeus aktiivinen EXT Ulkoinen ohjaus aktiivinen DIP-3 DIP-4 ALARM RUN IND. LOW L/H TUNING EXT 0-10V ALARM HIGH EXT EXT L/H RUN IND. Releen toiminta Hälytys Releen toiminta Käyntitieto Pieni nopeus aktiivinen Suuri nopeus aktiivinen EXT 0-10 Ulkoinen 0-10V:n ohjaus EXT L/H Ulkoinen kosketinohjaus Yksinopeuskäyttö Aseta DIP2 asentoon L/H TUNING ja DIP1 asentoon LOW. Säädä LOW-potentiometristä haluttu nopeus. Jos haluat, että puhallin pyörii jatkuvasti tällä nopeudella, muita asetuksia ei tarvitse tehdä. Kaksinopeuskäyttö Pienempi nopeus asetetaan kuten yksinopeuskäytössä Suurempi nopeus: Aseta DIP2 asentoon L/H TUNING Aseta DIP1 asentoon HIGH ja säädä HIGH-potentiometristä suurempi nopeus. Aseta kytkin DIP2 asentoon EXT Aseta DIP3 asentoon EXT L/H, jolloin käyntiä voidaan ohjata ulkoisilla MIN-, MAX-kosketintiedoilla (ks. taulukko alla). Kosketin liittimien välillä Liittimet 1-3 Liittimet 1-2 SEIS 0 0 MIN-nopeus 1 0 MAX-nopeus 0 tai V:n ohjaus Kun halutaan ohjata puhallinta jänniteviestillä, Aseta DIP2 asentoon EXT Aseta DIP 3 asentoon EXT 0-10 V Jännite 10 V = max nopeus Jännite 1 V = min nopeus Jännite 0-1 V = seis Käyntitieto ja hälytys EC-ohjauskortista saa vaihtoehtoisesti hälytyksen tai käyntitiedon releen sulkeutuvilta koskettimilta. Hälytys Aseta DIP 4 asentoon ALARM Käytntitieto Aseta DIP 4 asentoon RUN.IND Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

29 Asennus- ja huolto-ohje ROOFMASTER STEC Taajuusmuuttaja, STEC-3, -4, -5 Kosketin liittimien välillä Liittimet Liittimet SEIS 0 0 MIN-nopeus 1 0 MAX-nopeus 0 tai V:n ohjaus Kun halutaan ohjata puhallinta jänniteviestillä, kytketään viesti liittimiin 53 (+) ja 55 (-). Jännite 10 V = max nopeus. Jännite 0 V = min nopeus. Käyntitieto ja hälytys Releestä 1 saadaan hälytys ja releestä 2 käyntitieto. Releillä on vaihtokosketttimet. Taajuusmuuttajan tulee olla Auto On -asennossa. Yksinopeuskäyttö Paina MENU-näppäintä kaksi kertaa, jolloin kursori siitryy kohtaan Main Menu Mene kohtaan 4-** Limits/Warning painamalla nuolinäppäintä alas Paina OK Kursori on nyt kohdassa 4-1* Motor limits Paina OK Mene kohtaan 4-12 Motor Speed Low Limit [Hz] painamalla nuolinäppäintä alas Paina OK Aseta haluttu kiinteä nopeus [Hz] Paina OK Paina BACK-näppäintä kaksi kertaa ja olet päänäytössä Modbus-ohjaus Taajuusmuuttajaa voidaan ohjata ja sen arvoja lukea Modbus RTU-väylän avulla. RS485 kaapeli kytketään liittimiin 68 (P), 69 (N) ja 61 (COM). Jos taajuusmuuttaja on viimeisenä laitteena, on väylä päätettävä asettamalla kytkin S801 ON-asentoon Taajuusmuuttajan parametrit Modbus-ohjauksessa: Parametri Asetus 8-30 Protocol Modbus RTU 8-31 Address Baud Rate Parity / Stop Bits Even parity, 1 stop bit (default) Modbus-käyttö ja rekisterit selostetaan tarkemmin taajuusmuuttajan käsikirjassa. Kaksinopeuskäyttö Pienempi nopeus asetetaan kuten yksinopeuskäytössä Mene kohtaan 3-** Reference/Ramps painamalla nuolinäppäintä ylös Mene kohtaan 3-1* References painamalla nuolinäppäintä alas Paina OK Mene kohtaan 3-11 Jog Speed painamalla nuolinäppäintä alas Paina OK Aseta kaksinopeuskäytön suurempi nopeus [Hz] nuolinäppäimillä Paina OK Paina BACK-näppäintä kaksi kertaa ja olet päänäytössä. Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

30 Asennus- ja huolto-ohje ROOFMASTER STEC Potentiometri STYZ /1-1 Valaistu LCD-näyttö Automaattinen kesä-/talviaika -asetus Lomaohjelma Manuaalinen toiminta PIN-koodisuojaus Katso ohjelmointiohjeet kellokytkimen ohjekirjasta. STEC-1, -2 Potentiometri STYZ Asento 0 seis Asento 1 säädettävä Asento 2 säädettävä Asento 3 max nopeus 16. Ulkolämpötilatermostaatti ja -anturi STYZ STEC-3, -4, -5 Potentiometri STYZ Asento 1 säädettävä Asento 2 säädettävä Asento 3 max nopeus Asento 1 ja 2 ovat portaattomasti säädettävissä kannen alta. Mitat: L x K x S: 62 x 62 x 65 mm. Potentiometrin voi upottaa kojerasiaan IP44 tai asentaa seinän pinnalle IP55. Potentiometri saa käyttöjännitteen 10V EC-moottorilta tai taajuusmuuttajalta. 15. Kellokytkin STYZ Digitaalinen kellokytkin STYZ sisältää Viikko-/vuorokausiohjelma 1 kanava Suomenkielinen ohjelmointi Asennetaan DIN-kiskoon tai mukana toimitettavaan koteloon IP55 Asennus Asenna termostaatti STYZ (Calectro CMT-24/230V) sähkökeskukseen tai mukana toimitettavaan koteloon IP55. Asenna ulkolämpötila-anturi PT-1000 rakennuksen pohjoisseinälle. Kytkentä Kytke 230V: syöttö termostaatin liittimiin 1 (L) ja 2 (N) Kytke anturi termostaatin liittimiin 11 ja 12 Kytke termostaatin liittimiin 3, 4 ja 5 taajuusmuuttajan nopeudenohjaus ((kytkentäkaavio). Parametrointi Valitse anturityyppi painamalla menu-painiketta kaksi kertaa. Valitse nuolinäppäimillä anturityypiksi PT1000. Kuittaa valinta painamalla menu-painiketta. Odota hetki, kun näyttöön tulee lämpötila. Sen tulisi näyttää järkevää arvoa, jos kytkentä ja anturityyppi on oikein. Näytön vasemmassa yläkulmassa näkyy kytkentälämpötila. Aseta se haluamaksesi nuolinäppäimillä. Hyväksy valinta enter-painikkeella. Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

31 Asennus- ja huolto-ohje ROOFMASTER STEC Painesäädin STYZ Ulkolämpötilakompensointi: Ulkolämpötilakompensointi aktivoituu vain, jos ulkolämpötila-anturi on kytketty. Näytöstä voidaan asettaa aloitus- ja lopetuslämpötila sekä paineen pudotus (ks. oheinen kaavio). Paina painikkeita S3 ja S4 neljä sekuntia. Painamalla painiketta S4 uudelleen voidaan valita ohjelma: Ohjelma Toiminta asetus Tehdasasetus P0 Lämpötilakompensointi ON/OFF ON P1 Aloituslämpötila 0-30 ºC 15 C P2 Lopetuslämpötila 20-0 ºC 10 C P3 Paineen pudotus Pa 25 Pa P4 Säätöviesti min 0-8 V 0 V (ei kannata muuttaa) P5 Säätöviesti max 2-10 V 10 V (ei kannata muuttaa) Vakiopainesäätö ( Pa) Painesäädin STYZ mittaa kanaviston painetta ja ohjaa huippuimurin kierroslukua siten, että paineen asetusarvo saavutetaan. Säätimeen asetetaan paineen asetusarvo käyttöönoton yhteydessä. Jos halutaan esim. pienempi kanavapaine yöllä, voidaan asettaa toinen asetusarvo. Paineen asetusarvoa voidaan vaihtaa esim. kellokytkimellä STYZ Painesäätimessä on hälytysrele, joka ilmoittaa mittauspaineen ja asetusarvon suuresta poikkeamasta. Pidä S3 painettuna ja paina samalla S1:stä suurentaaksesi arvoa tai S2:sta pienentääksesi arvoa. Poistuaksesi tästä valikosta paina painikkeita S3 ja S4 samanaikaisesti neljä sekuntia. Kun lämpötilakompensointi on aktiivinen, vilahtaa näytössä C joka viides sekunti. 25 Pa (P3) Ohjearvo Pa Ohjearvo päivä Ohjearvo yö Vakiopainesäätö ulkolämpötilakompensoinnilla Painesäätöön saadaan ulkolämpötilakompensointi kytkemällä ulkolämpötila-anturi STYZ Tällä toiminnolla voidaan kompensoida hormivaikutusta talvella. 10 C (P2) +15 C (P1) Ulkolämpötila C Asennusohjeet Painesäädin on asennettu valmiiksi huippuimurin sisälle. Mukana toimitettava letku liitetään painesäätimen miinus-paineyhteeseen ja letkun toinen pää huippuimurin imukammioon. Ulkolämpötila-anturi asennetaan rakennuksen ulkopuolelle pohjoisseinälle tai paikkaan, mihin ei osu auringon valo. Painesäätimeen on kytketty 1x230V:n syöttö STEC-1/2:n kanssa ja 24VDC:n syötön STEC-3/4/5:n kanssa. Samalla kellokytkimellä voi ohjata useampaa painesäädintä. Kellokytkimen kaapeli voi olla enintään 200m pitkä. Paineen asetus: Tehdasasetus paineen päiväasetusarvolle on 200 Pa ja yöasetusarvolle 150 Pa. Päiväasetusarvoa muutetaan painamalla painiketta S3 ja samanaikaisesti S1 (paineen lisäys) tai S2 (paineen pienentäminen).yöasetusarvoa muutetaan painamalla S4 ja samanaikaisesti S1 tai S2. Hälytysrele: Hälytysrele on aktivoitu vain, jos DIP-kytkin 1 = ON. Hälytys aktivoituu, jos mittauspaine on ollut 50 Pa yli tai alle asetusarvon yli 5 min. Hälytys ilmaistaan näytössä jatkuvasti vaihtuvalla ALA - teks tillä ja mittauspaineella. DIP-kytkin: dip1 DIP2 DIP3 DIP4 Toiminta: Hälytys ON 1 X X X Hälytys OFF 0 X X X PI säädinparametrit 1 (hidas) X X 0 0 PI säädinparametrit 2 X X 0 1 PI säädinparametrit 3 X X 1 0 PI säädinparametrit 4 (nopea) X X 1 1 Lämpötilakompensointi* X 0 X X * jos DIP2 = ON, ulkolämpötila näytetään ( ºC). Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

32 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AA DIP-1 LOW DIP-2 HIGH L/H TUNING Kiinteä nopeus aktiivinen EXT Ulkoinen ohjaus aktiivinen DIP-3 EXT 0-10 DIP-4 EXT L/H ALARM Releen toiminta Hälytys RUN IND. Releen toiminta Käyntitieto Pieni nopeus aktiivinen Suuri nopeus aktiivinen Ulkoinen 0-10V:n ohjaus Ulkoinen kosketinohjaus EC-OHJAUSKORTTI Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

33 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AB Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

34 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AC Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

35 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AD Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

36 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AE Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

37 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AF Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

38 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AG Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

39 Asennus- ja huolto-ohje ROOFMASTER STEC Kytkentäkaaviot STEC-AH Fläkt Woods 9688 FI Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta

40

41 FWG-STEC Asennus- ja huolto-ohje-fi FI Copyright 2015 Fläkt Woods Group STEC controls 9688FI Fläkt Woods Oy, Kalevantie 39, TURKU p f w Myynti ESPOO Lintuvaarantie 2, Espoo p f KUOPIO PL 119, Kuopio (käynti Sähkömäki 4C) p f OULU Teknologiatie 1, Oulu p f TOIJALA PL 6, Akaa (käynti Hämeentie 23) p f TURKU Kalevantie 39, Turku p f VAASA PL 607, Vaasa p f

42 N:O TUNNUS KOJE m / h 3 l / s kpa mpa VESI C HUOM TK / PK-1 Ilmanvaihtokone 1250 Pakettikone HI-2 Huippuimuri PK-5 Huippuimuri K-P:n LVI- suunnittelutoimisto Oy VETELI PALOASEMA Ilmanvaihtolaitteet 6864 LVI-003 PL KOKKOLA Kojeluettelo 1 (2) puh , fax VETELI Päiväys

43 N:O TEHO RYHMÄJOHTO OHJAUSPAIKKA HÄLYTYS OHJAUSTAVAT HUOM. Kw V KESKUS POIKKIPINTA - ALA PAKKOKYTK , V , , K-P:n LVI suunnittelutoimisto VETELIN PALOASEMA Ilmanvaihtolaitteet 6864 LVI-003 PL KOKKOLA Kojeluettelo 2 (2) puh , fax VETELI Päiväys

44 VESIKALUSTEET VETELIN PALOASEMA VETELI 6864 LVI K-P:n LVI-suunnittelutoimisto PL 46 (Pitkänsillankatu 23) KOKKOLA puh fax

45 ASENNETTAVATKALUSTEET Kaikki kalusteet varustetaan kalustekohtaisilla suluilla, Rst. pesupöydät hankkii ja asentaa RU. Liitteenä olevissa luetteloissa ja kalustekaavioissa on esitetty LV urakkaan kuuluvat kalusteet ja laitteet / kytkennät varusteineen, lisäksi tässä liitteessä on esitetty puuttuvat kalusteet ym. Vesikalusteiden kytkentäjohdot asennetaan pintaasennuksena käyttäen kromattua kupariputkea. 027 WC + suihku 1 kpl Oras Oras IDO GLOW hajulukko 2 Lattiakaivo hst kansin 025 Kalustohalli 1 kpl Oras OSMA Hajulukko 2 lattiakaivo 2 Pivaset PV Paineilmahuolto 1 kpl Oras Oras Oras Hajulukko 1 Lattiakaivo rst kansin kpl Oras OSMA Hajulukko 2 Lattiakaivo rst kansin

46 Yleistä: kalusteiden paikat tarkistettava kalustepiirustuksista. Lattiakaivojen kansien mallit tarkistettava ennen asennustyö aloittamista Vesikalusteet (altaat/sekoittajat) hyväksytettävä ennen tilausta Kokkolassa K-P:n LVIsuunnittelutoimisto OY Jaakko Puputti
