1 POWERMAX Valvottu langaton hälytysjärjestelmä Käyttöohje SISÄLLYSLUETTELO 1. JOHDANTO Yleistä Järjestelmän ominaisuudet Sanasto Ohjeessa käytettävät merkit Toimintanäppäimet Kauko-ohjaimet Ääniviestien käsittely tässä ohjeessa VALVOTTAVAN ALUEEN SUOJAUS Turvanäppäimet Järjestelmän virittäminen POISSA viritys KOTONA viritys KOTONA -tilasta POISSA tilaan POISSA -tilasta KOTONA tilaan VÄLITÖN viritys Pakkokytkentä Virittäminen Avaintieto -tilaan Paniikkihälytys Hälytyksen pois kytkeminen ja pysäyttäminen Sireeni PUHE JA ÄÄNI OHJAUS Painikkeet Äänenvoimakkuus Ääni päällä/pois Sanoman nauhoitus Sanoman toistaminen Ovikello päälle/pois SÄHKÖLAITTEIDEN OHJAUS Ohjaustoiminnot ja painikkeet Manuaalinen päälle kytkentä Manuaalinen pois kytkentä Automaattinen päälle/pois ohjaus HÄLYTYSMUISTIN JA HÄIRIÖTIETOJEN LUKEMINEN Hälytys-/kansimuistin selaus Häiriötietojen selaaminen Aikaisempien tapahtumien ja häiriötietojen selaaminen Häiriöiden korjaaminen ERITYISTOIMINTOJA Kotona olevien henkilöiden valvonta Hätäkutsut Puhelimella etäohjaus Kaksisuuntainen ääniyhteys Sanomien vastaanotto puhelimella Sanomien vastaanotto hakulaitteella Kävelytestin suoritus KÄYTTÄJÄTIEDOT Mitä asetuksia tarvitset? Käyttäjätietojen valikko Silmukoiden ohitus Ohitettujen silmukoiden luettelo Ohituksen uusiminen Seuraa minua numeron ohjelmointi Käyttäjätunnusten asetus Äänitoimintojen asetus Kellonajan asetus Päivänmäärän asetus TAPAHTUMATIEDOT Tapahtumatietojen kuvaus Lukeminen YLLÄPITO Varmistuspariston vaihtaminen Langattomien ilmaisimien pariston vaihtaminen Testaus Keskusyksikön puhdistus SUORITUSKYVYN RAJOITUKSET LIITE A. SANASTO YLEISIMMIN KÄYTETTÄVIEN TOIMINTOJEN PIKAOPAS POISSA viritys + [Käyttäjäkoodi]* POISSA - VÄLITÖN viritys + [Käyttäjäkoodi]* + KOTONA viritys + [Käyttäjäkoodi]* KOTONA - VÄLITÖN viritys + [Käyttäjäkoodi]* + POISSA AVAINTIETO viritys + [Käyttäjäkoodi]* + Pakkoviritys POISSA (järjestelmä ei valmis) + [Käyttäjäkoodi]* + Pakkoviritys KOTONA (järjestelmä ei valmis) + [Käyttäjäkoodi]* + (hiljentää summerin) (hiljentää summerin) Poiskytkentä ja hälytysten pysäytys + [Käyttäjäkoodi]* *Tehdasasetuksena pääkäyttäjäkoodi on Käyttäjäkoodia ei tarvita jos pikaviritys on sallittu (määritellään asennuksessa). DU5450U 1

2 Arvoisa Asiakas, Kiitos, että valitsit PowerMaxin Visonic Ltd:n valmistaman hyvin edistyksellisen langattoman hälytysjärjestelmän. Ole hyvä ja kirjoita alla olevaan tilaan asennusliikkeen yhteystiedot. Yrityksen nimi: Puhelinnumero: Yhteyshenkilö: Kun järjestelmästäsi menee hälytykset vartiointiliikkeen hälytysvastaanottimelle, täytä alla olevaan tilaan tiedot, joita tarvitset yhteydenottoon. Yksilöintitunnus (ID) tarvitaan, jotta hälytyskeskus tunnistaa hälyttimesi. Vartiointiliikkeen nimi: Puhelinnumero: Yksilöintitunnus (ID): Jos hälytysjärjestelmäsi ottaa yhteyttä yksityisiin puhelinnumeroihin (GSM tai lankapuhelin), kirjoita muistiin niiden numerot lukuun ottamatta neljättä Seuraa minua numeroa. Puhelinnumero 1: Puhelinnumero 2: Puhelinnumero 3: Puhelinnumero 4: Seuraa minua (katso kappale 7.6) YHTEENVETO ÄÄNISTÄ Ääni Toistokerrat Selitys (-) kerran Näppäimistön näppäintä painetaan (- -) kerran Järjestelmä palaa automaattisesti edelliseen tilaan (- - -) kerran minuutissa Järjestelmä on havainnut häiriön (- - - ) kerran Komento/toimenpide on suoritettu onnistuneesti ( ) kerran Luvaton komento väärä koodi kieltäytyy tottelemasta Ensiksi hidasta piipitystä ( ) Kerran, asentajan ohjelmoiman Poistumisviiveen opastusääni viritettäessä ja sitten nopeutuvaa 10 sekunnin ajan ( ). viiveen ajan järjestelmää; myös sisääntuloviiveen aikana kun tullaan viivesilmukan kautta. ( ) Jatkuva ääni viritettäessä (kestää viiveen viimeistä 10 s lukuun ottamatta) Pakkoviritys on suoritettu vaikka järjestelmä ei ole valmis (ääni lakkaa painamalla viritysnäppäintä uudelleen). (Ding-Dong) Kerran Ovikellon ääni kuljettaessa ovikellosilmukoista (kun järjestelmä ei ole viritettynä) MERKKIVALOJEN SELITYKSET LEDI Toiminta Selitys PÄÄLLÄ Palaa kiinteästi Vilkkuu Ei pala Järjestelmä on viritetty (POISSA VIRITYS) Järjestelmä on viritetty (KOTONA VIRITYS) Järjestelmä ei ole viritetty HÄIRIÖ Palaa kiinteästi Ei pala Järjestelmässä on havaittu häiriö. Kaikki on hyvin ei häiriöitä. OVIKELLO Palaa kiinteästi Ei pala Ovikello on päällä ovikelloääni kuuluu ohitettaessa ovikellosilmukka Ovikello on pois päältä ovikelloääni ei kuulu ohitettaessa ovikellosilmukka JÄNNITE Palaa kiinteästi Ei pala Järjestelmä on kytketty verkkovirtaan. Järjestelmä toimii varmistus paristoilla. 2 DU5450U

3 SIREENI Hälytystyyppi Äänen graafinen kuvaus Sanallinen kuvaus Murto / 24 tuntia / Jatkuva ääni Paniikki Palo... piip piip piip tauko piip piip piip tauko (pulssimainen ääni) Testi (sekä ulkoinen että sisäinen sireeni) soi kerran 2 sekunnin ajan HYÖDYLLISIÄ VINKKEJÄ POWERMAXIN KÄYTTÄJILLE Hälytyksen keskeyttäminen: Kun hälytysääni kuuluu paina kauko-ohjaimen (POIS) -painiketta tai paina näppäimistön (POIS) -näppäintä ja anna käyttäjätunnuksesi (oletus 1111). Häiriö merkkiäänen lopettaminen: Kun järjestelmässä on häiriö, keskusyksikön HÄIRIÖ valo palaa ja kolmen piippauksen jakso kuuluu kerran minuutissa. Jos häiriö ei ole korjattavissa välittömästi ja äänet kuulostavat väsyttäviltä, paina kauko-ohjaimen (POIS) -painiketta tai keskusyksikön (POIS) näppäintä ja anna käyttäjäkoodisi (oletus 1111). Tämä hiljentää summerin 4 tunniksi, jonka jälkeen ääni jatkuu. Kuitenkin kaikissa tapauksissa äänet hiljenevät yön ajaksi, jos hälyttimen kello on oikeassa. Kuori ja kotona silmukoiden toiminta verrattuna 24 tunnin silmukoihin: Useimmat järjestelmäsi ilmaisimista on kytketty kuori ja kotona silmukoihin. Nämä silmukat aiheuttavat hälytyksen vain järjestelmän ollessa viritettynä. Kun ilmaisimet on kytketty 24 tunnin silmukkaan, ne aiheuttavat hälytyksen on laite viritetty tai ei (esim. paloilmaisimet) Viritys vaikka kuorisilmukoita on auki (ovet ja/tai ikkunat ovat auki): Näytöllä lukee EI VALMIS, jos suojattuja ovia tai ikkunoita on auki. Painamalla <NÄYTÄ/OK> näppäintä, näet mitkä silmukat ovat avoinna. Ongelma ratkaistaan sulkemalla ko. ovi tai ikkuna. Jos et kuitenkaan tee näin, tarkista asentajalta onko hän laitetta asentaessaan sallinut sellaisten silmukoiden, jotka ovat auki poistumisviiveen aikana, automaattisen ohituksen (ei virity). Viritettäessä kuuluu Pakkoviritys ääni. Huom. ohitetut silmukat eivät suojaa viritysjakson aikana. Jos haluat ohittaa silmukan, jätä ovi tai ikkuna auki ja viritä järjestelmä (Äänestä kuulee, että Pakkoviritys on suoritettu). 24-tuntiset hälytykset: Jos haluat vaikuttaa 24-tunnin silmukkaan kytkettyyn ilmaisimeen aiheuttamatta hälytystä: paina <SEUR> - näytössä lukee NORMAALITILASSA. Paina <SEUR> uudestaan - näytössä lukee KÄYTTÄJÄTIEDOT Paina <NÄYTÄ/OK> - näytössä lukee: ANNA KOODI. Näppäile henkilökohtainen käyttäjätunnuksesi summeri soittaa Onnistunut merkkiäänen (- - - ). Sinulla on 4 minuuttia aikaa aukaista ja muuttaa 24 tunnin ilmaisinta. Neljän minuutin kuluttua järjestelmä palaa automaattisesti normaalitilaan. Tämä toiminto on hyödyllinen esim. paristoja vaihdettaessa. Aiheettoman hälytyksen peruuttaminen: Hälytyksestä riippuen, hälyttimen sisäinen summeri aktivoidaan rajoitetuksi ajaksi (määritellään asennusarvoissa). Tämän jälkeen ulkoinen sireeni aloittaa ja tapahtuma raportoidaan vartiointiliikkeen hälytysvastaanottimelle. Jos vahingossa aiheutit hälytyksen, voit yksinkertaisesti perua hälytyksen ennen ulkoisen sireenin aloittamista - hälytystä ei silloin raportoida. Jos aiheutit hälytyksen vahingossa ja ulkoinen sireeni ehti aloittaa voit vieläkin pysäyttää hälytyksen asentajan antaman ajan kuluessa (1 15 min). Jos onnistut perumaan hälytyksen ko. ajan sisällä, PERUUTUSKOODI lähetetään automaattisesti hälytysvastaanottimelle. Jos poistuminen epäonnistuu poistumisviiveen aikana: Jos jätät suojatun alueen poistumisviiveen loppumisen jälkeen (poistumisviiveen opasteäänet loppuvat), järjestelmä käsittelee tilannetta samoin kuin jos tulisit sisään. Sisääntuloviiveen laskenta alkaa ja sisääntulon merkkiäänet alkavat. Estääksesi hälytyksen, sinun tulee kytkeä järjestelmä pois päältä ennen viiveen loppumista. Luvaton sisäänmeno on tapahtunut poissa ollessasi: Jos kuulet hälytyssireenien äänen kun olet menossa sisään, ja valot joiden pitäisi olla pois päältä ovat päällä tunkeutuja saattaa olla vielä sisällä tai muuta on saattanut tapahtua. Älä jatka sisäänmenoa jää ulkopuolelle ja soita vartiointiliikkeellesi. DU5450U 3

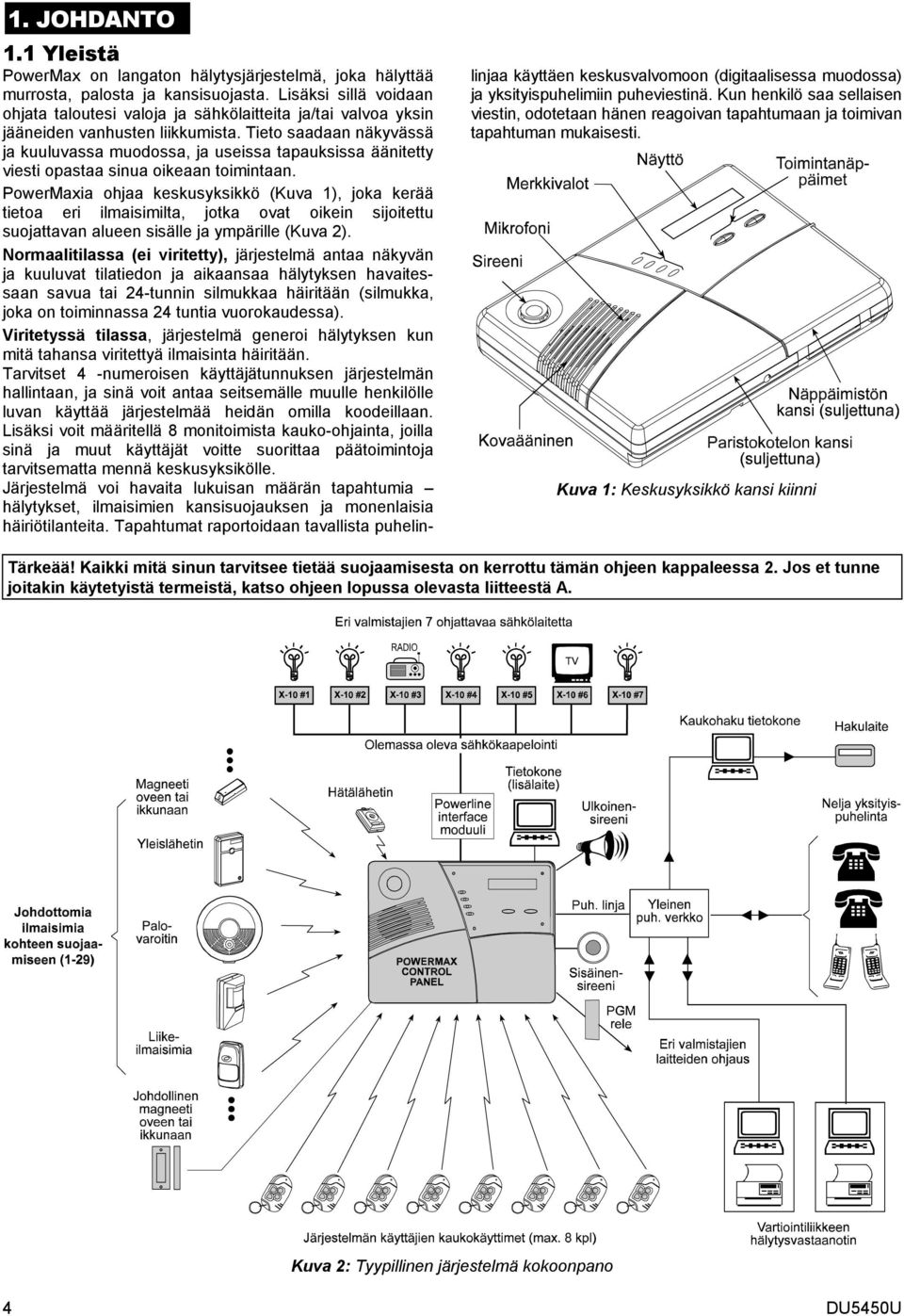

4 1. JOHDANTO 1.1 Yleistä PowerMax on langaton hälytysjärjestelmä, joka hälyttää murrosta, palosta ja kansisuojasta. Lisäksi sillä voidaan ohjata taloutesi valoja ja sähkölaitteita ja/tai valvoa yksin jääneiden vanhusten liikkumista. Tieto saadaan näkyvässä ja kuuluvassa muodossa, ja useissa tapauksissa äänitetty viesti opastaa sinua oikeaan toimintaan. PowerMaxia ohjaa keskusyksikkö (Kuva 1), joka kerää tietoa eri ilmaisimilta, jotka ovat oikein sijoitettu suojattavan alueen sisälle ja ympärille (Kuva 2). Normaalitilassa (ei viritetty), järjestelmä antaa näkyvän ja kuuluvat tilatiedon ja aikaansaa hälytyksen havaitessaan savua tai 24-tunnin silmukkaa häiritään (silmukka, joka on toiminnassa 24 tuntia vuorokaudessa). Viritetyssä tilassa, järjestelmä generoi hälytyksen kun mitä tahansa viritettyä ilmaisinta häiritään. Tarvitset 4 -numeroisen käyttäjätunnuksen järjestelmän hallintaan, ja sinä voit antaa seitsemälle muulle henkilölle luvan käyttää järjestelmää heidän omilla koodeillaan. Lisäksi voit määritellä 8 monitoimista kauko-ohjainta, joilla sinä ja muut käyttäjät voitte suorittaa päätoimintoja tarvitsematta mennä keskusyksikölle. Järjestelmä voi havaita lukuisan määrän tapahtumia hälytykset, ilmaisimien kansisuojauksen ja monenlaisia häiriötilanteita. Tapahtumat raportoidaan tavallista puhelinlinjaa käyttäen keskusvalvomoon (digitaalisessa muodossa) ja yksityispuhelimiin puheviestinä. Kun henkilö saa sellaisen viestin, odotetaan hänen reagoivan tapahtumaan ja toimivan tapahtuman mukaisesti. Kuva 1: Keskusyksikkö kansi kiinni Tärkeää Kaikki mitä sinun tarvitsee tietää suojaamisesta on kerrottu tämän ohjeen kappaleessa 2. Jos et tunne joitakin käytetyistä termeistä, katso ohjeen lopussa olevasta liitteestä A. Kuva 2: Tyypillinen järjestelmä kokoonpano 4 DU5450U

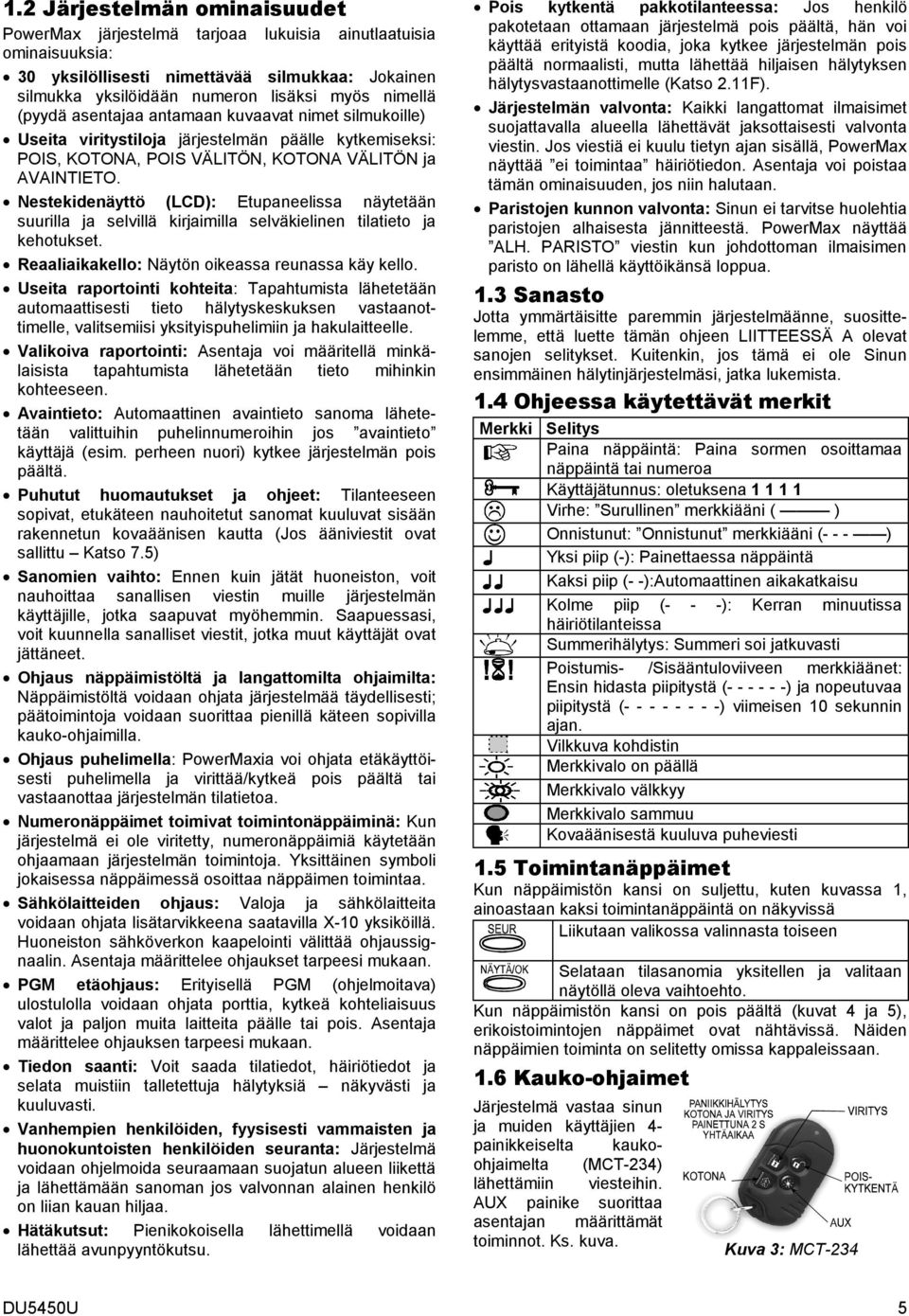

5 1.2 Järjestelmän ominaisuudet PowerMax järjestelmä tarjoaa lukuisia ainutlaatuisia ominaisuuksia: 30 yksilöllisesti nimettävää silmukkaa: Jokainen silmukka yksilöidään numeron lisäksi myös nimellä (pyydä asentajaa antamaan kuvaavat nimet silmukoille) Useita viritystiloja järjestelmän päälle kytkemiseksi: POIS, KOTONA, POIS VÄLITÖN, KOTONA VÄLITÖN ja AVAINTIETO. Nestekidenäyttö (LCD): Etupaneelissa näytetään suurilla ja selvillä kirjaimilla selväkielinen tilatieto ja kehotukset. Reaaliaikakello: Näytön oikeassa reunassa käy kello. Useita raportointi kohteita: Tapahtumista lähetetään automaattisesti tieto hälytyskeskuksen vastaanottimelle, valitsemiisi yksityispuhelimiin ja hakulaitteelle. Valikoiva raportointi: Asentaja voi määritellä minkälaisista tapahtumista lähetetään tieto mihinkin kohteeseen. Avaintieto: Automaattinen avaintieto sanoma lähetetään valittuihin puhelinnumeroihin jos avaintieto käyttäjä (esim. perheen nuori) kytkee järjestelmän pois päältä. Puhutut huomautukset ja ohjeet: Tilanteeseen sopivat, etukäteen nauhoitetut sanomat kuuluvat sisään rakennetun kovaäänisen kautta (Jos ääniviestit ovat sallittu Katso 7.5) Sanomien vaihto: Ennen kuin jätät huoneiston, voit nauhoittaa sanallisen viestin muille järjestelmän käyttäjille, jotka saapuvat myöhemmin. Saapuessasi, voit kuunnella sanalliset viestit, jotka muut käyttäjät ovat jättäneet. Ohjaus näppäimistöltä ja langattomilta ohjaimilta: Näppäimistöltä voidaan ohjata järjestelmää täydellisesti; päätoimintoja voidaan suorittaa pienillä käteen sopivilla kauko-ohjaimilla. Ohjaus puhelimella: PowerMaxia voi ohjata etäkäyttöisesti puhelimella ja virittää/kytkeä pois päältä tai vastaanottaa järjestelmän tilatietoa. Numeronäppäimet toimivat toimintonäppäiminä: Kun järjestelmä ei ole viritetty, numeronäppäimiä käytetään ohjaamaan järjestelmän toimintoja. Yksittäinen symboli jokaisessa näppäimessä osoittaa näppäimen toimintaa. Sähkölaitteiden ohjaus: Valoja ja sähkölaitteita voidaan ohjata lisätarvikkeena saatavilla X-10 yksiköillä. Huoneiston sähköverkon kaapelointi välittää ohjaussignaalin. Asentaja määrittelee ohjaukset tarpeesi mukaan. PGM etäohjaus: Erityisellä PGM (ohjelmoitava) ulostulolla voidaan ohjata porttia, kytkeä kohteliaisuus valot ja paljon muita laitteita päälle tai pois. Asentaja määrittelee ohjauksen tarpeesi mukaan. Tiedon saanti: Voit saada tilatiedot, häiriötiedot ja selata muistiin talletettuja hälytyksiä näkyvästi ja kuuluvasti. Vanhempien henkilöiden, fyysisesti vammaisten ja huonokuntoisten henkilöiden seuranta: Järjestelmä voidaan ohjelmoida seuraamaan suojatun alueen liikettä ja lähettämään sanoman jos valvonnan alainen henkilö on liian kauan hiljaa. Hätäkutsut: Pienikokoisella lähettimellä voidaan lähettää avunpyyntökutsu. Pois kytkentä pakkotilanteessa: Jos henkilö pakotetaan ottamaan järjestelmä pois päältä, hän voi käyttää erityistä koodia, joka kytkee järjestelmän pois päältä normaalisti, mutta lähettää hiljaisen hälytyksen hälytysvastaanottimelle (Katso 2.11F). Järjestelmän valvonta: Kaikki langattomat ilmaisimet suojattavalla alueella lähettävät jaksottaisesti valvonta viestin. Jos viestiä ei kuulu tietyn ajan sisällä, PowerMax näyttää ei toimintaa häiriötiedon. Asentaja voi poistaa tämän ominaisuuden, jos niin halutaan. Paristojen kunnon valvonta: Sinun ei tarvitse huolehtia paristojen alhaisesta jännitteestä. PowerMax näyttää ALH. PARISTO viestin kun johdottoman ilmaisimen paristo on lähellä käyttöikänsä loppua. 1.3 Sanasto Jotta ymmärtäisitte paremmin järjestelmäänne, suosittelemme, että luette tämän ohjeen LIITTEESSÄ A olevat sanojen selitykset. Kuitenkin, jos tämä ei ole Sinun ensimmäinen hälytinjärjestelmäsi, jatka lukemista. 1.4 Ohjeessa käytettävät merkit Merkki Selitys Paina näppäintä: Paina sormen osoittamaa näppäintä tai numeroa Käyttäjätunnus: oletuksena Virhe: Surullinen merkkiääni ( ) Onnistunut: Onnistunut merkkiääni (- - - ) Yksi piip (-): Painettaessa näppäintä Kaksi piip (- -):Automaattinen aikakatkaisu Kolme piip (- - -): Kerran minuutissa häiriötilanteissa Summerihälytys: Summeri soi jatkuvasti Poistumis- /Sisääntuloviiveen merkkiäänet: Ensin hidasta piipitystä ( ) ja nopeutuvaa piipitystä ( ) viimeisen 10 sekunnin ajan. Vilkkuva kohdistin Merkkivalo on päällä Merkkivalo välkkyy Merkkivalo sammuu Kovaäänisestä kuuluva puheviesti 1.5 Toimintanäppäimet Kun näppäimistön kansi on suljettu, kuten kuvassa 1, ainoastaan kaksi toimintanäppäintä on näkyvissä Liikutaan valikossa valinnasta toiseen Selataan tilasanomia yksitellen ja valitaan näytöllä oleva vaihtoehto. Kun näppäimistön kansi on pois päältä (kuvat 4 ja 5), erikoistoimintojen näppäimet ovat nähtävissä. Näiden näppäimien toiminta on selitetty omissa kappaleissaan. 1.6 Kauko-ohjaimet Järjestelmä vastaa sinun ja muiden käyttäjien 4- painikkeiselta kaukoohjaimelta (MCT-234) lähettämiin viesteihin. AUX painike suorittaa asentajan määrittämät toiminnot. Ks. kuva. Kuva 3: MCT-234 DU5450U 5

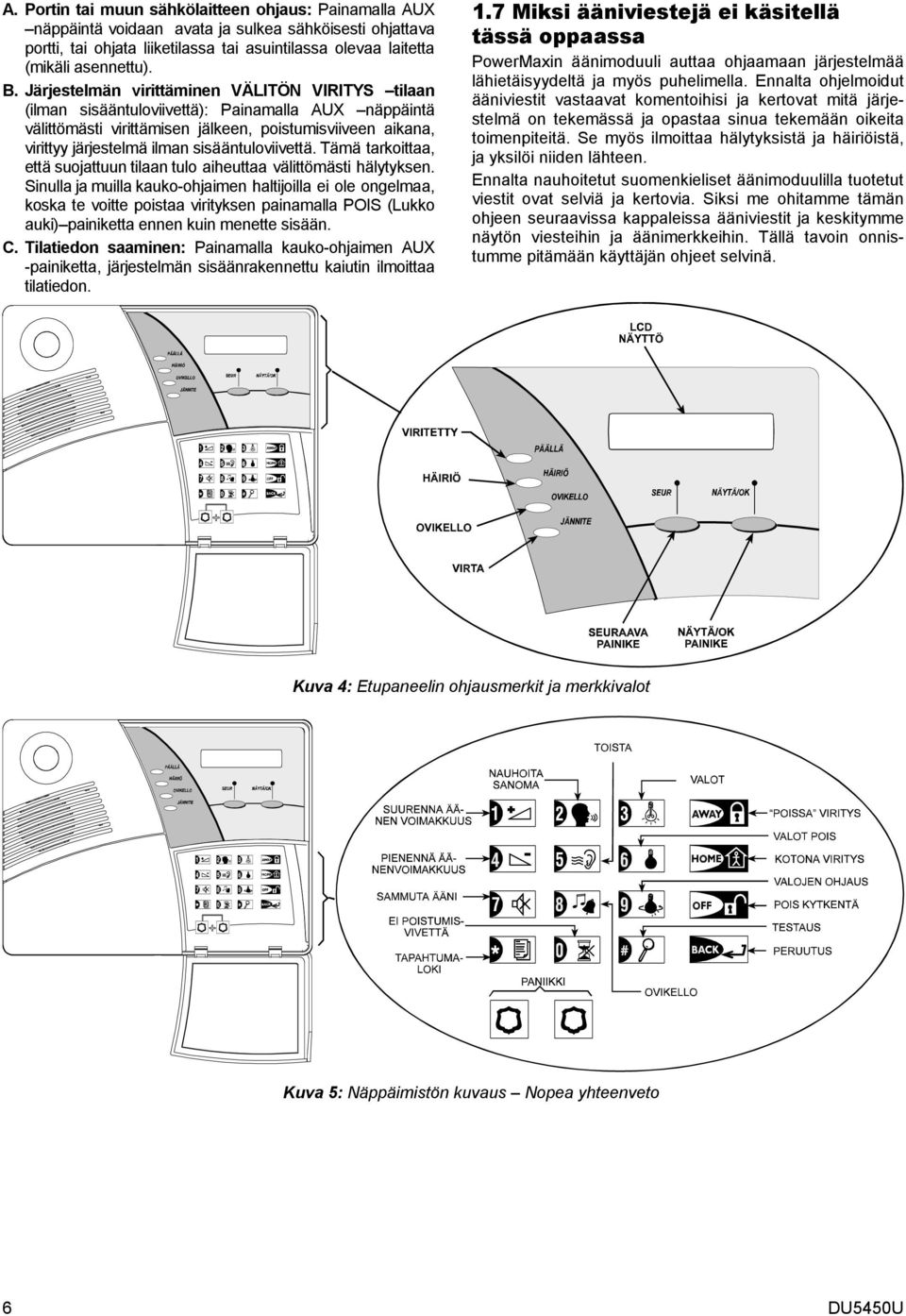

6 A. Portin tai muun sähkölaitteen ohjaus: Painamalla AUX näppäintä voidaan avata ja sulkea sähköisesti ohjattava portti, tai ohjata liiketilassa tai asuintilassa olevaa laitetta (mikäli asennettu). B. Järjestelmän virittäminen VÄLITÖN VIRITYS tilaan (ilman sisääntuloviivettä): Painamalla AUX näppäintä välittömästi virittämisen jälkeen, poistumisviiveen aikana, virittyy järjestelmä ilman sisääntuloviivettä. Tämä tarkoittaa, että suojattuun tilaan tulo aiheuttaa välittömästi hälytyksen. Sinulla ja muilla kauko-ohjaimen haltijoilla ei ole ongelmaa, koska te voitte poistaa virityksen painamalla POIS (Lukko auki) painiketta ennen kuin menette sisään. C. Tilatiedon saaminen: Painamalla kauko-ohjaimen AUX -painiketta, järjestelmän sisäänrakennettu kaiutin ilmoittaa tilatiedon. 1.7 Miksi ääniviestejä ei käsitellä tässä oppaassa PowerMaxin äänimoduuli auttaa ohjaamaan järjestelmää lähietäisyydeltä ja myös puhelimella. Ennalta ohjelmoidut ääniviestit vastaavat komentoihisi ja kertovat mitä järjestelmä on tekemässä ja opastaa sinua tekemään oikeita toimenpiteitä. Se myös ilmoittaa hälytyksistä ja häiriöistä, ja yksilöi niiden lähteen. Ennalta nauhoitetut suomenkieliset äänimoduulilla tuotetut viestit ovat selviä ja kertovia. Siksi me ohitamme tämän ohjeen seuraavissa kappaleissa ääniviestit ja keskitymme näytön viesteihin ja äänimerkkeihin. Tällä tavoin onnistumme pitämään käyttäjän ohjeet selvinä. Kuva 4: Etupaneelin ohjausmerkit ja merkkivalot Kuva 5: Näppäimistön kuvaus Nopea yhteenveto 6 DU5450U

7 2. VALVOTTAVAN ALUEEN SUOJAUS 2.1 Turvanäppäimet Näppäin Toiminto Virittäminen, kun kukaan ei jää sisälle Virittäminen, kun ihmisiä jää sisälle Sisääntuloviiveetön järjestelmän viritys (VÄLITÖN VIRITYS tai KOTONA VÄLITÖN) Hälyttimen kytkeminen pois päältä tai hälytyksen pysäyttäminen. Järjestelmän testaus (Katso kappale 6.7). 2.2 Järjestelmän virittäminen Ennen järjestelmän virittämistä, tarkista että näytössä lukee VALMIS: VALMIS TT:MM Jos näytöllä lukee VALMIS, kaikki silmukat ovat kunnossa, ja voit virittää järjestelmän valitsemallasi tavalla. Jos yksikin silmukka on avoin (häiritty), näytöllä lukee: EI VALMIS Jos EI VALMIS näytetään, paina toimintonäppäintä nähdäksesi kaikkien avoimien silmukoiden numerot ja nimet silmukka silmukalta. Olettakaamme, että silmukka 2 (takaovi) ja silmukka 13 (keittiö) ovat avoinna. Toimitaan seuraavasti: EI VALMIS TT:MM TAKAOVI (vaihtoehtoisesti) S2 AUKI KEITTIÖ (vaihtoehtoisesti) S13 AUKI Ei mitään (10 s jälkeen) (katso huom.) VALMIS TT:MM EI Huom. välitön lopetus missä tahansa paikassa, tapahtuu painamalla.. Avoimien silmukoiden korjaus on suositeltavaa. Jos et tiedä miten se tehdään, kysy asentajalta. TÄRKEÄÄ Kaikki ao. viritystoimenpiteet perustuvat siihen, että asentaja on sallinut käyttää pikakytkentää. Jos pikakytkentä ei ole sallittu, PowerMax kehottaa sinua antamaan käyttäjäkoodin ennen virittymistä. 2.3 POISSA viritys Jos järjestelmä on VALMIS, toimi seuraavasti: POISSA VIRITYS POISTUISITKO NYT Poistu tilasta (Poistumisviive) " VIRITETTY PÄÄLLÄ valo palaa kiinteästi viritetyn ajan 2.4 KOTONA - viritys Jos kaikki kuorisilmukat ovat VALMIINA, ja pikakytkentä on sallittu, toimi seuraavasti: KOTI KYTKEYTYY Siirry kotona (Poistumisviive) " silmukoiden alueelle KOTONA TT:MM PÄÄLLÄ valo vilkkuu viritettyn ajan 2.5 KOTONA tilasta POISSA tilaan Älä kytke järjestelmää pois paina vain näppäintä. Vastaus on sama kuin kappaleessa 2.2. Poistu tilasta ennen poistumisviiveen loppumista. 2.6 POISSA - tilasta KOTONA -tilaan Älä kytke järjestelmää pois päältä paina vain. Koska tämä toimenpide vähentää turvallisuustasoa, PowerMax pyytää antamaan pääkäyttäjä tai käyttäjäkoodin, varmistaen siten, että sinulla on lupa käyttää järjestelmää. ANNA KOODI ["] KOTI KYTKEYTYY Siirry sisätiloihin (Poistumisviive) " KOTONA TT:MM PÄÄLLÄ valo vilkkuu viritettynä Jos järjestelmän ollessa viritetty POISSA tilaan, aiheutuu hälytys, näyttö näyttää erilaiselta: ANNA KOODI ["] KOTONA MUISTI Siirry sisätiloihin (Poistumisviive) " KOTONA TT:MM (vaihtoehtoisesti) KOTONA MUIST PÄÄLLÄ valo vilkkuu viritettynä 2.7 Välitön viritys Voit virittää järjestelmän ilman sisääntuloviivettä POISSAtai KOTONA -tilaan minkä tahansa silmukan häirintä aiheuttaa välittömästi hälytyksen. Jos haluat virittää järjestelmän POISSA VIRITYS tilaan, toimi seuraavasti: POISSA VIRITYS VÄLITÖN VIRITYS (alternating) POISTUISITKO NYT Poistu tilasta (Poistumisviive) " VIRITETTY PÄÄLLÄ valo palaa kiinteästi viritettynä DU5450U 7

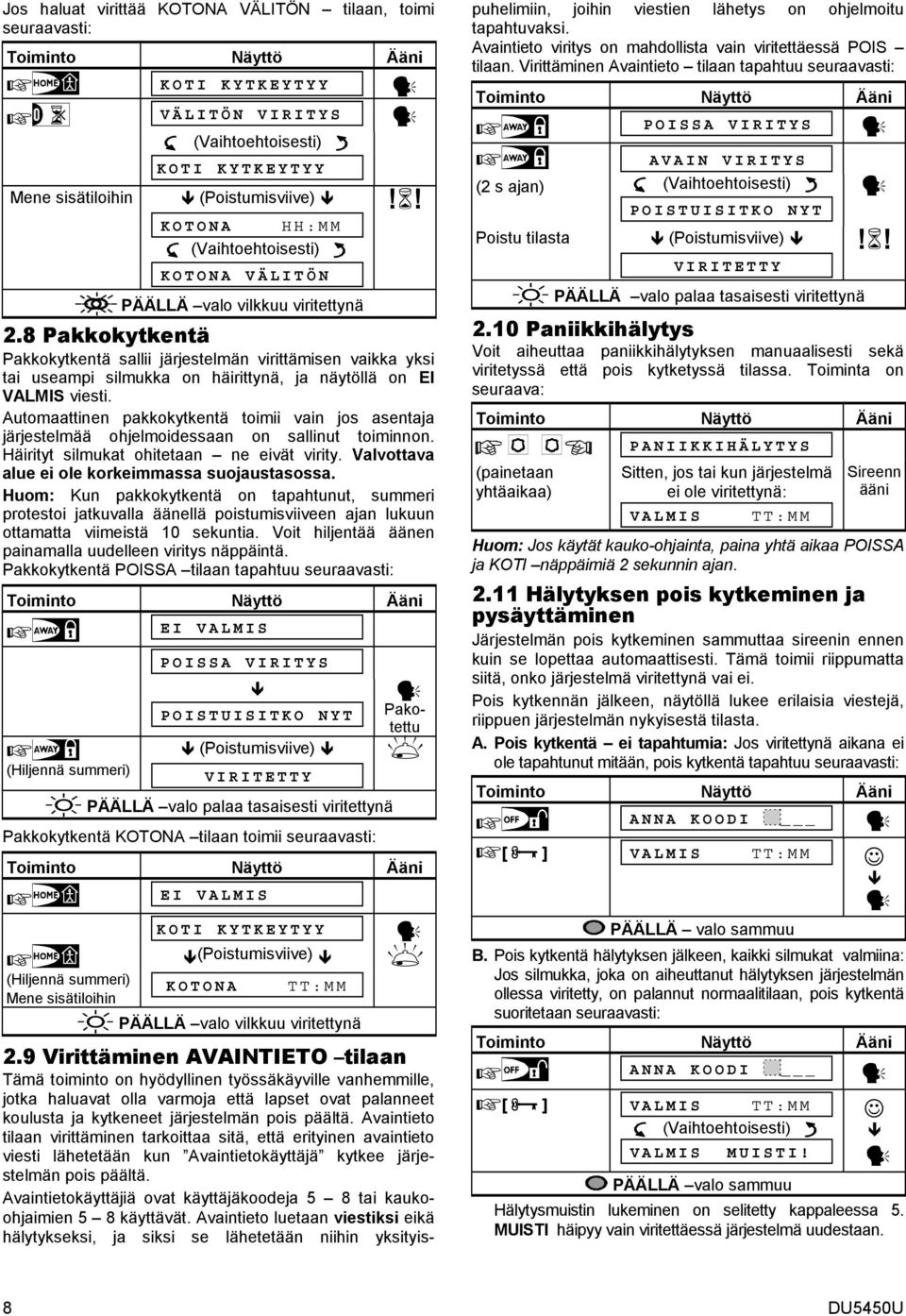

8 Jos haluat virittää KOTONA VÄLITÖN tilaan, toimi seuraavasti: KOTI KYTKEYTYY V Ä LITÖ N VIRITYS KOTI KYTKEYTYY Mene sisätiloihin (Poistumisviive) " KOTONA HH:MM KOTONA VÄ LITÖ N PÄÄLLÄ valo vilkkuu viritettynä 2.8 Pakkokytkentä Pakkokytkentä sallii järjestelmän virittämisen vaikka yksi tai useampi silmukka on häirittynä, ja näytöllä on EI VALMIS viesti. Automaattinen pakkokytkentä toimii vain jos asentaja järjestelmää ohjelmoidessaan on sallinut toiminnon. Häirityt silmukat ohitetaan ne eivät virity. Valvottava alue ei ole korkeimmassa suojaustasossa. Huom: Kun pakkokytkentä on tapahtunut, summeri protestoi jatkuvalla äänellä poistumisviiveen ajan lukuun ottamatta viimeistä 10 sekuntia. Voit hiljentää äänen painamalla uudelleen viritys näppäintä. Pakkokytkentä POISSA tilaan tapahtuu seuraavasti: EI VALMIS POISSA VIRITYS POISTUISITKO NYT Pakotettu (Poistumisviive) (Hiljennä summeri) VIRITETTY PÄÄLLÄ valo palaa tasaisesti viritettynä Pakkokytkentä KOTONA tilaan toimii seuraavasti: EI VALMIS KOTI KYTKEYTYY (Poistumisviive) (Hiljennä summeri) Mene sisätiloihin KOTONA TT:MM PÄÄLLÄ valo vilkkuu viritettynä 2.9 Virittäminen AVAINTIETO tilaan Tämä toiminto on hyödyllinen työssäkäyville vanhemmille, jotka haluavat olla varmoja että lapset ovat palanneet koulusta ja kytkeneet järjestelmän pois päältä. Avaintieto tilaan virittäminen tarkoittaa sitä, että erityinen avaintieto viesti lähetetään kun Avaintietokäyttäjä kytkee järjestelmän pois päältä. Avaintietokäyttäjiä ovat käyttäjäkoodeja 5 8 tai kaukoohjaimien 5 8 käyttävät. Avaintieto luetaan viestiksi eikä hälytykseksi, ja siksi se lähetetään niihin yksityispuhelimiin, joihin viestien lähetys on ohjelmoitu tapahtuvaksi. Avaintieto viritys on mahdollista vain viritettäessä POIS tilaan. Virittäminen Avaintieto tilaan tapahtuu seuraavasti: POISSA VIRITYS AVAIN VIRITYS (2 s ajan) POISTUISITKO NYT Poistu tilasta (Poistumisviive) " VIRITETTY PÄÄLLÄ valo palaa tasaisesti viritettynä 2.10 Paniikkihälytys Voit aiheuttaa paniikkihälytyksen manuaalisesti sekä viritetyssä että pois kytketyssä tilassa. Toiminta on seuraava: PANIIKKIHÄ LYTYS (painetaan yhtäaikaa) Sitten, jos tai kun järjestelmä ei ole viritettynä: VALMIS TT:MM Sireenn ääni Huom: Jos käytät kauko-ohjainta, paina yhtä aikaa POISSA ja KOTI näppäimiä 2 sekunnin ajan Hälytyksen pois kytkeminen ja pysäyttäminen Järjestelmän pois kytkeminen sammuttaa sireenin ennen kuin se lopettaa automaattisesti. Tämä toimii riippumatta siitä, onko järjestelmä viritettynä vai ei. Pois kytkennän jälkeen, näytöllä lukee erilaisia viestejä, riippuen järjestelmän nykyisestä tilasta. A. Pois kytkentä ei tapahtumia: Jos viritettynä aikana ei ole tapahtunut mitään, pois kytkentä tapahtuu seuraavasti: ANNA ["] KOODI TT:MM VALMIS PÄÄLLÄ valo sammuu ANNA B. Pois kytkentä hälytyksen jälkeen, kaikki silmukat valmiina: Jos silmukka, joka on aiheuttanut hälytyksen järjestelmän ollessa viritetty, on palannut normaalitilaan, pois kytkentä suoritetaan seuraavasti: KOODI ["] VALMIS TT:MM VALMIS MUISTI PÄÄLLÄ valo sammuu Hälytysmuistin lukeminen on selitetty kappaleessa 5. MUISTI häipyy vain viritettäessä järjestelmä uudestaan. 8 DU5450U

9 C. Järjestelmän pois kytkentä, silmukan ollessa vielä häiritty: Jos hälytyksen viritettynä tilassa aiheuttanut silmukka on vielä häiritty, pois kytkentä suoritetaan seuraavasti: Toiminto Näyttö Sound ANNA TUNNUS ["] EI VALMIS TT:MM EI VALMIS MUISTI PÄÄLLÄ valo sammuu Lue hälytysmuisti kappaleen 5 ohjeiden mukaisesti. MUISTI viesti häipyy kun virität järjestelmän uudelleen. Jos et tiedä, kuinka häirityn silmukan saa kuntoon, ota yhteyttä asentajaan. D. Järjestelmän pois kytkentä häiriötilanteessa: Jos häiriö havaitaan viritetyssä tilassa, etupaneelin HÄIRIÖ merkkivalo palaa ja järjestelmä kytketään pois päältä seuraavasti: Toiminto Näyttö Sound ANNA TUNNUS ["] VALMIS TT:MM PÄÄLLÄ valo sammuu ja VALMIS HÄ IRIÖ kuuluu kerran minuutissa Katso kappaleesta 5, kuinka saat selville häiriön aiheuttajan. Häiriön poistuttua HÄIRIÖ näyttö häipyy, HÄIRIÖ -merkkivalo sammuu ja häiriömerkkiäänet loppuvat. E. Järjestelmän pois kytkentä hälytyksen jälkeen kun järjestelmässä on häiriö: Etupaneelin TROUBLE (HÄIRIÖ) merkkivalo palaa. Jos järjestelmän ollessa viritettynä hälytyksen antanut silmukka on palautunut: Toiminto Näyttö Sound ANNA TUNNUS ["] VALMIS TT:MM PÄÄLLÄ valo sammuu ja VALMIS HÄ IRIÖ VALMIS MUISTI kuuluu kerran minuutissa Katso kappaleesta 5, kuinka selvitetään, mikä silmukka on hälyttänyt ja minkälainen hälytys on tapahtunut. Häiriön poistuttua HÄIRIÖ viesti häipyy, HÄIRIÖ merkkivalo sammuu ja häiriön merkkiäänet loppuvat. MUISTI viesti häipyy vasta kun järjestelmä viritetään uudestaan. F. Pois kytkeminen pakkotilanteessa. Jos sinut pakotetaan ottamaan hälytin pois päältä, anna erityinen pakkokoodi, joka on Järjestelmä kytkeytyy pois päältä normaalisti, mutta vartiointiliikkeen hälytysva- staanottimeen lähetetään hiljainen hälytys Sireeni Sireenin ääni on jatkuva murtohälytyksissä, 24-tunnin hälytyksissä ja paniikkihälytyksessä. Palohälytys on pulssimainen: kolme lyhyttä piippausta tauko - kolme lyhyttä piippausta jne. Jos hälytyksen tapahtuessa ei kukaan ole kytkemässä järjestelmää pois ja silmukka jää auki, sireeni soi asentajan määrittelemän ajan lopettaa sitten 30 sekunnin ajaksi ja toistaa saman jakson. Sireenin soimisjaksoja toistetaan niin kauan kuin laskuri arvossa on määritelty. Sen jälkeen avoin silmukka ohitetaan ja sireeni sammuu. Laskuri tilan automaattisesti ohittama silmukka tulee toimintaan mukaan kun järjestelmä seuraavan kerran kytketään pois päältä tai viritetään (riippuen tilasta, jossa hälytys tapahtui). 3. PUHEEN JA ÄÄNEN OHJAUS 3.1 Painikkeet Äänja puheviestejä ohjataan PowerMaxin näppä- imistöltä seuraavan taulukon mukaisesti. Näppäin Toiminta Kasvattaa puheen äänenvoimakkuutta. Pienentää puheen äänenvoimakkuutta. Kovaäänisen päällä/pois painike. Nauhoitetaan viesti hälytysjärjestelmän muille käyttäjille. Kuunnellaan toisten käyttäjien nauhoittama viesti. Ovikellosilmukoiden päälle/pois kytkin. 3.2 Äänenvoimakkuus Seuraava kuvaaja näyttää kuinka kovaäänisen äänenvoimakkuutta suurennetaan painamalla <1> näppäintä (olettaen, että äänenvoimakkuus oli pienimmillään aloitettaessa). Toiminta Näyttö Ääni ÄÄNI+ ÄÄNI+ ÄÄNI+ (voimakkain) ÄÄNI+ Seuraava kuvaaja näyttää kuinka kovaäänisen äänenvoimakkuutta vähennetään painamalla <4> näppäintä (olettaen, että äänenvoimakkuus oli pienimmillään aloitettaessa). Toiminta Näyttö Ääni ÄÄNI (voimakkain) ÄÄNI ÄÄNI ÄÄNI DU5450U 9

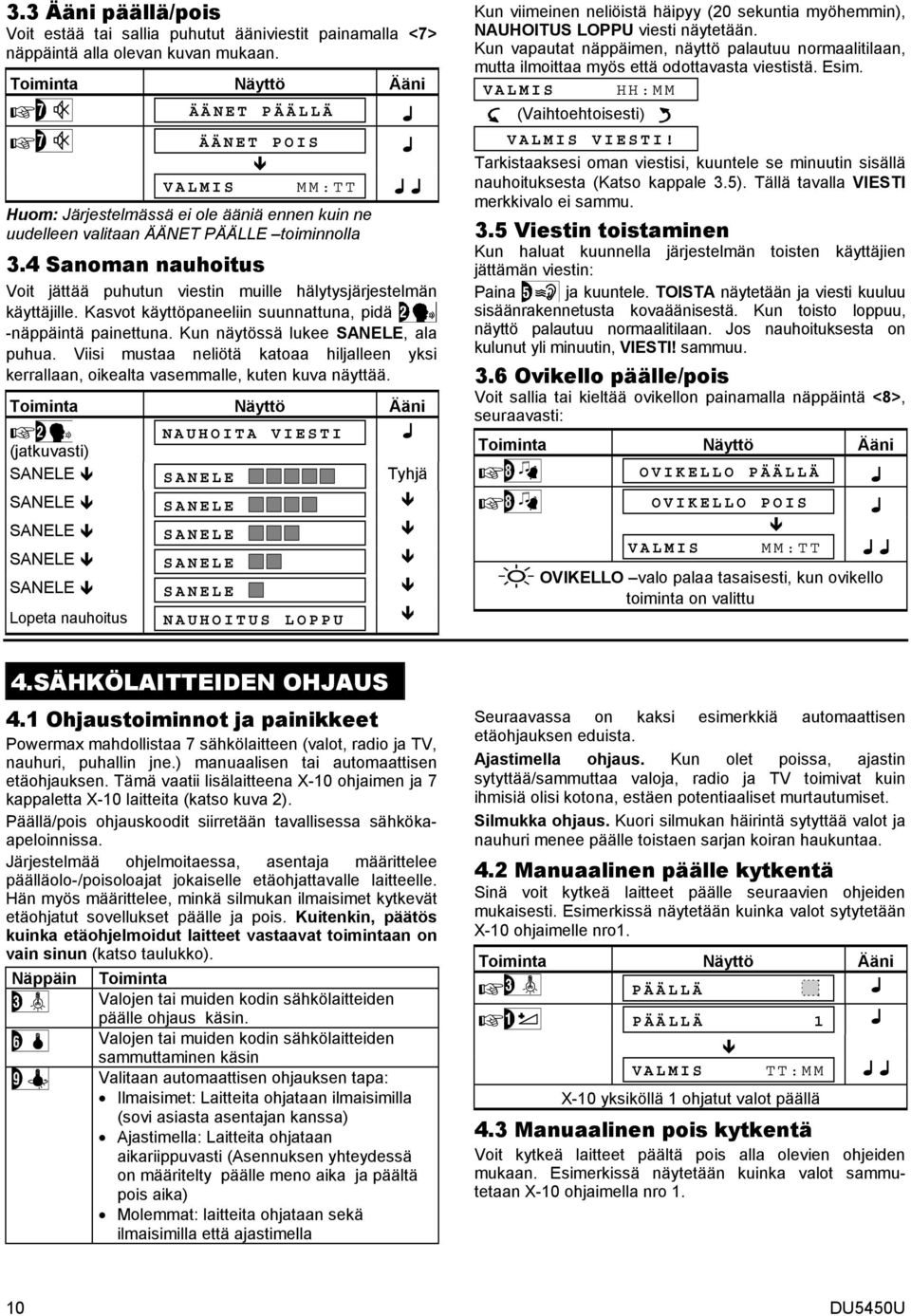

10 3.3 Ääni päällä/pois Voit estää tai sallia puhutut ääniviestit painamalla <7> näppäintä alla olevan kuvan mukaan. Toiminta Näyttö Ääni ÄÄNET PÄÄLLÄ VALMIS ÄÄNET POIS MM:TT Huom: Järjestelmässä ei ole ääniä ennen kuin ne uudelleen valitaan ÄÄNET PÄÄLLE toiminnolla 3.4 Sanoman nauhoitus Voit jättää puhutun viestin muille hälytysjärjestelmän käyttäjille. Kasvot käyttöpaneeliin suunnattuna, pidä -näppäintä painettuna. Kun näytössä lukee SANELE, ala puhua. Viisi mustaa neliötä katoaa hiljalleen yksi kerrallaan, oikealta vasemmalle, kuten kuva näyttää. Toiminta Näyttö Ääni (jatkuvasti) NAUHOITA VIESTI SANELE SANELE Tyhjä SANELE SANELE SANELE SANELE SANELE SANELE SANELE SANELE Lopeta nauhoitus NAUHOITUS LOPPU Kun viimeinen neliöistä häipyy (20 sekuntia myöhemmin), NAUHOITUS LOPPU viesti näytetään. Kun vapautat näppäimen, näyttö palautuu normaalitilaan, mutta ilmoittaa myös että odottavasta viestistä. Esim. VALMIS HH:MM VALMIS VIESTI Tarkistaaksesi oman viestisi, kuuntele se minuutin sisällä nauhoituksesta (Katso kappale 3.5). Tällä tavalla VIESTI merkkivalo ei sammu. 3.5 Viestin toistaminen Kun haluat kuunnella järjestelmän toisten käyttäjien jättämän viestin: Paina ja kuuntele. TOISTA näytetään ja viesti kuuluu sisäänrakennetusta kovaäänisestä. Kun toisto loppuu, näyttö palautuu normaalitilaan. Jos nauhoituksesta on kulunut yli minuutin, VIESTI sammuu. 3.6 Ovikello päälle/pois Voit sallia tai kieltää ovikellon painamalla näppäintä <8>, seuraavasti: Toiminta Näyttö Ääni OVIKELLO PÄÄLLÄ OVIKELLO POIS VALMIS MM:TT OVIKELLO valo palaa tasaisesti, kun ovikello toiminta on valittu 4.SÄHKÖLAITTEIDEN OHJAUS 4.1 Ohjaustoiminnot ja painikkeet Powermax mahdollistaa 7 sähkölaitteen (valot, radio ja TV, nauhuri, puhallin jne.) manuaalisen tai automaattisen etäohjauksen. Tämä vaatii lisälaitteena X-10 ohjaimen ja 7 kappaletta X-10 laitteita (katso kuva 2). Päällä/pois ohjauskoodit siirretään tavallisessa sähkökaapeloinnissa. Järjestelmää ohjelmoitaessa, asentaja määrittelee päälläolo-/poisoloajat jokaiselle etäohjattavalle laitteelle. Hän myös määrittelee, minkä silmukan ilmaisimet kytkevät etäohjatut sovellukset päälle ja pois. Kuitenkin, päätös kuinka etäohjelmoidut laitteet vastaavat toimintaan on vain sinun (katso taulukko). Näppäin Toiminta Valojen tai muiden kodin sähkölaitteiden päälle ohjaus käsin. Valojen tai muiden kodin sähkölaitteiden sammuttaminen käsin Valitaan automaattisen ohjauksen tapa: Ilmaisimet: Laitteita ohjataan ilmaisimilla (sovi asiasta asentajan kanssa) Ajastimella: Laitteita ohjataan aikariippuvasti (Asennuksen yhteydessä on määritelty päälle meno aika ja päältä pois aika) Molemmat: laitteita ohjataan sekä ilmaisimilla että ajastimella Seuraavassa on kaksi esimerkkiä automaattisen etäohjauksen eduista. Ajastimella ohjaus. Kun olet poissa, ajastin sytyttää/sammuttaa valoja, radio ja TV toimivat kuin ihmisiä olisi kotona, estäen potentiaaliset murtautumiset. Silmukka ohjaus. Kuori silmukan häirintä sytyttää valot ja nauhuri menee päälle toistaen sarjan koiran haukuntaa. 4.2 Manuaalinen päälle kytkentä Sinä voit kytkeä laitteet päälle seuraavien ohjeiden mukaisesti. Esimerkissä näytetään kuinka valot sytytetään X-10 ohjaimelle nro1. Toiminta Näyttö Ääni P ÄÄLLÄ P ÄÄLLÄ 1 VALMIS TT:MM X-10 yksiköllä 1 ohjatut valot päällä 4.3 Manuaalinen pois kytkentä Voit kytkeä laitteet päältä pois alla olevien ohjeiden mukaan. Esimerkissä näytetään kuinka valot sammutetaan X-10 ohjaimella nro DU5450U

11 Toiminta Näyttö Ääni POIS PÄÄLTÄ POIS PÄÄLTÄ 1 VALMIS TT:MM X-10 yksiköllä 1 ohjatut valot päältä 4.4 Automaattinen päälle/pois ohjaus Voit valita kaksi neljästä ei vaihtoehdosta: Ajastimella päälle Ajastimella pois päältä Ilmaisimella päälle Ilmaisimella pois päältä Voimassa olevan määrityksen kohdalla on oikeassa reunassa tumma neliö. Muut kaksi arvoa näet painamalla <9>. Ei voimassa olevat arvot näytetään ilman näytön oikeassa reunassa olevaa tummaa neliötä. Tumma neliö ilmestyy, kun painat <OK> näytöllä olevan arvon aikana. esittää Onnistunutta merkkiääntä uusi arvo on talletettu. Toiminta Näyttö Ääni Jos ei olla tyytyväisiä Jos olemme tyytyväisiä AJALLA PÄÄLLÄ AJALLA POIS AJALLA POIS AJALLA POIS ILM:LLA PÄÄLLÄ Joe ei olla tyytyväisiä: Jos tyytyväisiä: ILM:LLA POIS ILM:LLA POIS ILM:LLA POIS VALMIS TT:MM 5. HÄLYTYSMUISTIN JA HÄIRIÖTIETOJEN LUKEMINEN 5.1 Hälytys-/kansimuistin selaus PowerMaxin muistiin jää hälytykset ja kansitapahtumat jotka ovat tapahtuneet viimeisen viritysjakson aikana. Huom: Hälytykset menevät muistiin vasta varoajan jälkeen (katso Liite A). Tämä tarkoittaa, että jos kytket järjestelmän pois välittömästi ennen kuin varoaika kuluu loppuun muistimerkintää ei tule. A. Hälytys- / kansitieto Kun muistissa on vähintään yksi tapahtuma ja järjestelmä ei ole viritetty, vilkkuva MUISTI viesti näytetään esimerkin mukaisena: VALMIS TT:MM VALMIS (vaihtoehtoisesti) MUISTI tai, jos järjestelmä ei ole valmis viritettäväksi EI VALMIS (vaihtoehtoisesti) EI VALMIS TT:MM MUISTI B. Hälytys/Kuori tiedon selaaminen Muistin sisältöä voit selata painamalla NÄYTÄ/OK painiketta. Esim 1: Hälytyksen on aiheuttanut autotallin oven silmukan 12 avaaminen ja sitten uudelleen sulkeminen. Lisäksi, makuuhuoneen ilmaisin silmukka 7 lähettää kansisuojaviestin koska sen kansi on poistettu. VALMIS TT:MM Z12 HÄ LYTYS (vaihtoehtoisesti) AUTOTALLINOVI Z07 KANSI (vaihtoehtoisesti) MAKUUHUONE Vastauksena <NÄYTÄ/OK> painikkeen uudelleen painamiseen, näyttö joko näyttää muiden muistiin jääneiden tapahtumien yksityiskohtaiset tiedot tai palaa normaalitilaan (Katso A yläpuolella). Esim 2: Hälytys oli tapahtunut koska autotallin ovi silmukka 12 avattiin, ja oli jätetty avoimeksi. EI VALMIS HH:MM Z12 HÄ LYTYS (vaihtoehtoisesti) AUTOTALLINOVI Z12 AUKI (vaihtoehtoisesti) AUTOTALLINOVI Muista Muistin merkkivalo ja sisältö tyhjenevät kun järjestelmä viritetään seuraavan kerran. 5.2 Häiriötietojen selaaminen A. Häiriö merkkivalot Jos HÄIRIÖ teksti vilkkuu näytössä, HÄIRIÖ merkkivalo palaa ja minuutin sisällä kuuluu 3 piippausta, sinun pitää tarkistaa järjestelmä löytääksesi häiriön alkuperäinen syy. Häiriöiden syyt voidaan jakaa ilmaisin / lähetin häiriöiksi ja järjestelmä häiriöiksi. ILMAISIN/LÄHETIN HÄIRIÖT Ilmaisin ei toimi Tietystä ilmaisimesta ei ole saatu radiosignaalia ennalta määritellyn ajan aikana Alhainen paristo langattoman laitteen (ilmaisin tai kauko-ohjain) paristo on lähellä elinikänsä loppua. JÄRJESTELMÄN HÄIRIÖT AC verkkohäiriö verkkosähkö on katkennut ja järjestelmä toimii varmistusparistoilla (tämä häiriö tiedotetaan 5 minuutin kuluttua alkamisesta). Järjestelmää on häiritty radiosignaali on havaittu samalla kanavalla millä ilmaisimet keskustelevat keskusyksikön kanssa. DU5450U 11

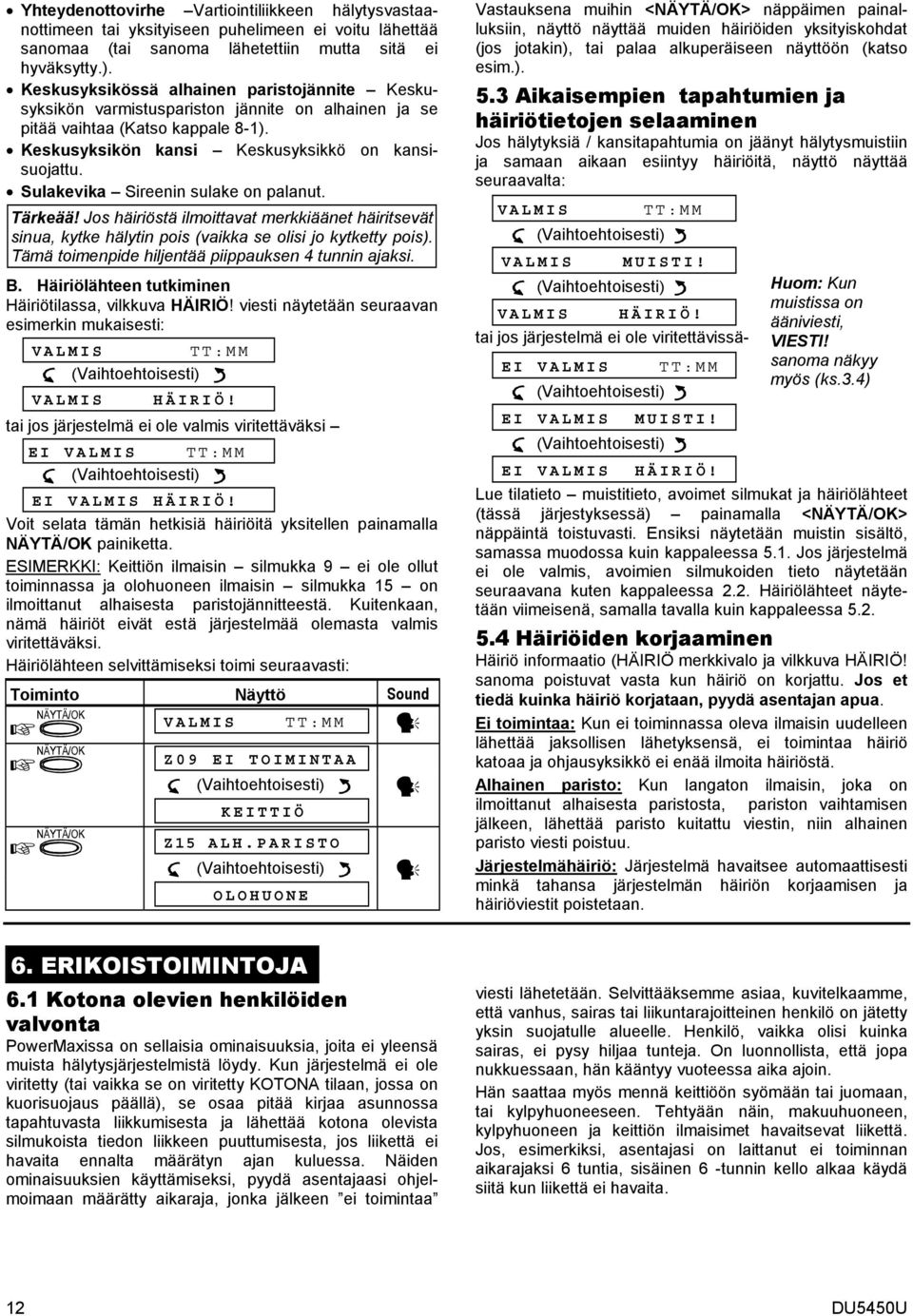

12 Yhteydenottovirhe Vartiointiliikkeen hälytysvastaanottimeen tai yksityiseen puhelimeen ei voitu lähettää sanomaa (tai sanoma lähetettiin mutta sitä ei hyväksytty.). Keskusyksikössä alhainen paristojännite Keskusyksikön varmistuspariston jännite on alhainen ja se pitää vaihtaa (Katso kappale 8-1). Keskusyksikön kansi Keskusyksikkö on kansisuojattu. Sulakevika Sireenin sulake on palanut. Tärkeää Jos häiriöstä ilmoittavat merkkiäänet häiritsevät sinua, kytke hälytin pois (vaikka se olisi jo kytketty pois). Tämä toimenpide hiljentää piippauksen 4 tunnin ajaksi. B. Häiriölähteen tutkiminen Häiriötilassa, vilkkuva HÄIRIÖ viesti näytetään seuraavan esimerkin mukaisesti: VALMIS TT:MM VALMIS HÄ IRIÖ tai jos järjestelmä ei ole valmis viritettäväksi EI VALMIS TT:MM EI VALMIS HÄ IRIÖ Voit selata tämän hetkisiä häiriöitä yksitellen painamalla NÄYTÄ/OK painiketta. ESIMERKKI: Keittiön ilmaisin silmukka 9 ei ole ollut toiminnassa ja olohuoneen ilmaisin silmukka 15 on ilmoittanut alhaisesta paristojännitteestä. Kuitenkaan, nämä häiriöt eivät estä järjestelmää olemasta valmis viritettäväksi. Häiriölähteen selvittämiseksi toimi seuraavasti: Toiminto Näyttö Sound VALMIS TT:MM Z09 EI TOIMINTAA KEITTIÖ Z15 ALH.PARISTO OLOHUONE Vastauksena muihin <NÄYTÄ/OK> näppäimen painalluksiin, näyttö näyttää muiden häiriöiden yksityiskohdat (jos jotakin), tai palaa alkuperäiseen näyttöön (katso esim.). 5.3 Aikaisempien tapahtumien ja häiriötietojen selaaminen Jos hälytyksiä / kansitapahtumia on jäänyt hälytysmuistiin ja samaan aikaan esiintyy häiriöitä, näyttö näyttää seuraavalta: VALMIS VALMIS TT:MM MUISTI VALMIS HÄ IRIÖ tai jos järjestelmä ei ole viritettävissä- EI VALMIS EI VALMIS TT:MM MUISTI EI VALMIS HÄ IRIÖ Huom: Kun muistissa on ääniviesti, VIESTI sanoma näkyy myös (ks.3.4) Lue tilatieto muistitieto, avoimet silmukat ja häiriölähteet (tässä järjestyksessä) painamalla <NÄYTÄ/OK> näppäintä toistuvasti. Ensiksi näytetään muistin sisältö, samassa muodossa kuin kappaleessa 5.1. Jos järjestelmä ei ole valmis, avoimien silmukoiden tieto näytetään seuraavana kuten kappaleessa 2.2. Häiriölähteet näytetään viimeisenä, samalla tavalla kuin kappaleessa Häiriöiden korjaaminen Häiriö informaatio (HÄIRIÖ merkkivalo ja vilkkuva HÄIRIÖ sanoma poistuvat vasta kun häiriö on korjattu. Jos et tiedä kuinka häiriö korjataan, pyydä asentajan apua. Ei toimintaa: Kun ei toiminnassa oleva ilmaisin uudelleen lähettää jaksollisen lähetyksensä, ei toimintaa häiriö katoaa ja ohjausyksikkö ei enää ilmoita häiriöstä. Alhainen paristo: Kun langaton ilmaisin, joka on ilmoittanut alhaisesta paristosta, pariston vaihtamisen jälkeen, lähettää paristo kuitattu viestin, niin alhainen paristo viesti poistuu. Järjestelmähäiriö: Järjestelmä havaitsee automaattisesti minkä tahansa järjestelmän häiriön korjaamisen ja häiriöviestit poistetaan. 6. ERIKOISTOIMINTOJA 6.1 Kotona olevien henkilöiden valvonta PowerMaxissa on sellaisia ominaisuuksia, joita ei yleensä muista hälytysjärjestelmistä löydy. Kun järjestelmä ei ole viritetty (tai vaikka se on viritetty KOTONA tilaan, jossa on kuorisuojaus päällä), se osaa pitää kirjaa asunnossa tapahtuvasta liikkumisesta ja lähettää kotona olevista silmukoista tiedon liikkeen puuttumisesta, jos liikettä ei havaita ennalta määrätyn ajan kuluessa. Näiden ominaisuuksien käyttämiseksi, pyydä asentajaasi ohjelmoimaan määrätty aikaraja, jonka jälkeen ei toimintaa viesti lähetetään. Selvittääksemme asiaa, kuvitelkaamme, että vanhus, sairas tai liikuntarajoitteinen henkilö on jätetty yksin suojatulle alueelle. Henkilö, vaikka olisi kuinka sairas, ei pysy hiljaa tunteja. On luonnollista, että jopa nukkuessaan, hän kääntyy vuoteessa aika ajoin. Hän saattaa myös mennä keittiöön syömään tai juomaan, tai kylpyhuoneeseen. Tehtyään näin, makuuhuoneen, kylpyhuoneen ja keittiön ilmaisimet havaitsevat liikettä. Jos, esimerkiksi, asentajasi on laittanut ei toiminnan aikarajaksi 6 tuntia, sisäinen 6 -tunnin kello alkaa käydä siitä kun liikettä ei havaita. 12 DU5450U

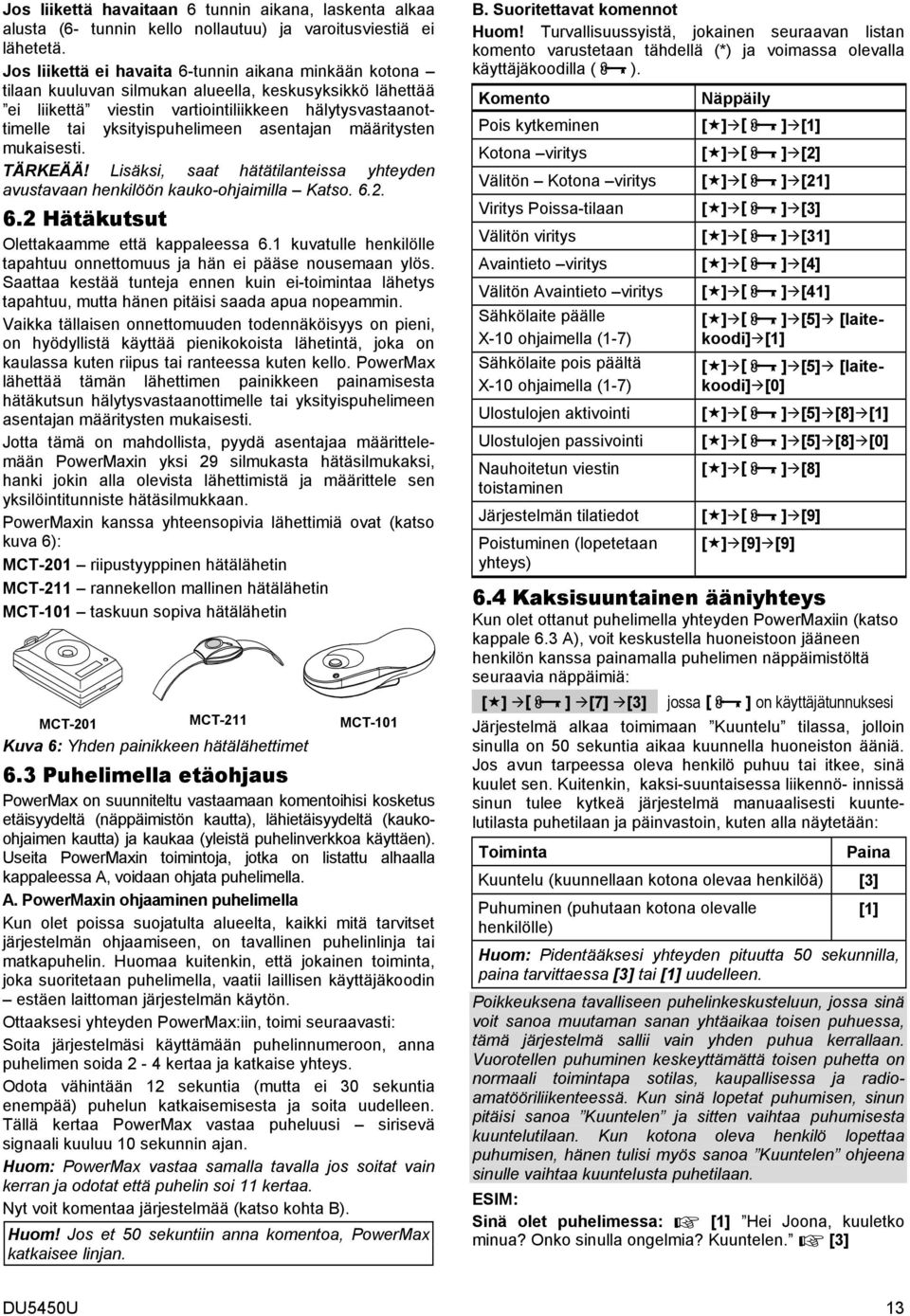

13 Jos liikettä havaitaan 6 tunnin aikana, laskenta alkaa alusta (6- tunnin kello nollautuu) ja varoitusviestiä ei lähetetä. Jos liikettä ei havaita 6-tunnin aikana minkään kotona tilaan kuuluvan silmukan alueella, keskusyksikkö lähettää ei liikettä viestin vartiointiliikkeen hälytysvastaanottimelle tai yksityispuhelimeen asentajan määritysten mukaisesti. TÄRKEÄÄ Lisäksi, saat hätätilanteissa yhteyden avustavaan henkilöön kauko-ohjaimilla Katso Hätäkutsut Olettakaamme että kappaleessa 6.1 kuvatulle henkilölle tapahtuu onnettomuus ja hän ei pääse nousemaan ylös. Saattaa kestää tunteja ennen kuin ei-toimintaa lähetys tapahtuu, mutta hänen pitäisi saada apua nopeammin. Vaikka tällaisen onnettomuuden todennäköisyys on pieni, on hyödyllistä käyttää pienikokoista lähetintä, joka on kaulassa kuten riipus tai ranteessa kuten kello. PowerMax lähettää tämän lähettimen painikkeen painamisesta hätäkutsun hälytysvastaanottimelle tai yksityispuhelimeen asentajan määritysten mukaisesti. Jotta tämä on mahdollista, pyydä asentajaa määrittelemään PowerMaxin yksi 29 silmukasta hätäsilmukaksi, hanki jokin alla olevista lähettimistä ja määrittele sen yksilöintitunniste hätäsilmukkaan. PowerMaxin kanssa yhteensopivia lähettimiä ovat (katso kuva 6): MCT-201 riipustyyppinen hätälähetin MCT-211 rannekellon mallinen hätälähetin MCT-101 taskuun sopiva hätälähetin MCT-201 MCT-211 MCT-101 Kuva 6: Yhden painikkeen hätälähettimet 6.3 Puhelimella etäohjaus PowerMax on suunniteltu vastaamaan komentoihisi kosketus etäisyydeltä (näppäimistön kautta), lähietäisyydeltä (kaukoohjaimen kautta) ja kaukaa (yleistä puhelinverkkoa käyttäen). Useita PowerMaxin toimintoja, jotka on listattu alhaalla kappaleessa A, voidaan ohjata puhelimella. A. PowerMaxin ohjaaminen puhelimella Kun olet poissa suojatulta alueelta, kaikki mitä tarvitset järjestelmän ohjaamiseen, on tavallinen puhelinlinja tai matkapuhelin. Huomaa kuitenkin, että jokainen toiminta, joka suoritetaan puhelimella, vaatii laillisen käyttäjäkoodin estäen laittoman järjestelmän käytön. Ottaaksesi yhteyden PowerMax:iin, toimi seuraavasti: Soita järjestelmäsi käyttämään puhelinnumeroon, anna puhelimen soida 2-4 kertaa ja katkaise yhteys. Odota vähintään 12 sekuntia (mutta ei 30 sekuntia enempää) puhelun katkaisemisesta ja soita uudelleen. Tällä kertaa PowerMax vastaa puheluusi sirisevä signaali kuuluu 10 sekunnin ajan. Huom: PowerMax vastaa samalla tavalla jos soitat vain kerran ja odotat että puhelin soi 11 kertaa. Nyt voit komentaa järjestelmää (katso kohta B). Huom Jos et 50 sekuntiin anna komentoa, PowerMax katkaisee linjan. B. Suoritettavat komennot Huom Turvallisuussyistä, jokainen seuraavan listan komento varustetaan tähdellä (*) ja voimassa olevalla käyttäjäkoodilla ("). Komento Näppäily Pois kytkeminen [$]%[ " ]%[1] Kotona viritys [$]%[ " ]%[2] Välitön Kotona viritys [$]%[ " ]%[21] Viritys Poissa-tilaan [$]%[ " ]%[3] Välitön viritys [$]%[ " ]%[31] Avaintieto viritys [$]%[ " ]%[4] Välitön Avaintieto viritys [$]%[ " ]%[41] Sähkölaite päälle X-10 ohjaimella (1-7) Sähkölaite pois päältä X-10 ohjaimella (1-7) [$]%[ " ]%[5]% [laitekoodi]%[1] [$]%[ " ]%[5]% [laitekoodi]%[0] Ulostulojen aktivointi [$]%[ " ]%[5]%[8]%[1] Ulostulojen passivointi [$]%[ " ]%[5]%[8]%[0] Nauhoitetun viestin toistaminen [$]%[ " ]%[8] Järjestelmän tilatiedot [$]%[ " ]%[9] Poistuminen (lopetetaan yhteys) [$]%[9]%[9] 6.4 Kaksisuuntainen ääniyhteys Kun olet ottanut puhelimella yhteyden PowerMaxiin (katso kappale 6.3 A), voit keskustella huoneistoon jääneen henkilön kanssa painamalla puhelimen näppäimistöltä seuraavia näppäimiä: [$] %[ " ] %[7] %[3] jossa [ " ] on käyttäjätunnuksesi Järjestelmä alkaa toimimaan Kuuntelu tilassa, jolloin sinulla on 50 sekuntia aikaa kuunnella huoneiston ääniä. Jos avun tarpeessa oleva henkilö puhuu tai itkee, sinä kuulet sen. Kuitenkin, kaksi-suuntaisessa liikennö- innissä sinun tulee kytkeä järjestelmä manuaalisesti kuuntelutilasta puhetilaan ja päinvastoin, kuten alla näytetään: Toiminta Paina Kuuntelu (kuunnellaan kotona olevaa henkilöä) [3] Puhuminen (puhutaan kotona olevalle henkilölle) Huom: Pidentääksesi yhteyden pituutta 50 sekunnilla, paina tarvittaessa [3] tai [1] uudelleen. Poikkeuksena tavalliseen puhelinkeskusteluun, jossa sinä voit sanoa muutaman sanan yhtäaikaa toisen puhuessa, tämä järjestelmä sallii vain yhden puhua kerrallaan. Vuorotellen puhuminen keskeyttämättä toisen puhetta on normaali toimintapa sotilas, kaupallisessa ja radioamatööriliikenteessä. Kun sinä lopetat puhumisen, sinun pitäisi sanoa Kuuntelen ja sitten vaihtaa puhumisesta kuuntelutilaan. Kun kotona oleva henkilö lopettaa puhumisen, hänen tulisi myös sanoa Kuuntelen ohjeena sinulle vaihtaa kuuntelusta puhetilaan. ESIM: Sinä olet puhelimessa: [1] Hei Joona, kuuletko minua? Onko sinulla ongelmia? Kuuntelen. [3] [1] DU5450U 13

14 Henkilö kotona: Minua huimasi ylösnoustessa ja kaaduin lattialle. En pysty nousemaan ja jalkaani koskee. Voisitko auttaa? Kuuntelen. Sinä puhelimessa: [1] Tottakai, minä lähetän jonkun sinne heti. Ole huoleti. Kuuntelen [3]. Henkilö kotona: Kiitos, pidä kiirettä. Kuuntelen Sinä puhelimessa: [1] Selvä. Loppu. [ ] [9] [9] (Yhteyden lopetus) Tärkeää Jos haluat poistua 2-suuntaisesta yhteystilasta ja suorittaa muita komentoja, paina vain [ ] ja sitten käyttäjätunnuksesi ja komento (katso kappale 6.3B). 6.5 Sanomien vastaanotto puhelimella Asentaja voi ohjelmoida PowerMaxin lähettämään yksityispuhelimiin valikoituja viestejä. Sanomat jaetaan kolmeen ryhmään. Ryhmä Raportoitavat tapahtumat 1 Palo, murto, paniikki, kansi 2 Viritys, KOTONA viritys, pois kytkentä 3 Ei toimintaa, hätä, avaintieto Ryhmällä 1 on korkein prioriteetti ja ryhmällä 3 alhaisin. Kun vastaanottaja vastaa PowerMaxin soittoon, kuulee hän sanallisen viestin, jossa on kohteen yksilöinti ja hälytyksen tyyppi. Esimerkiksi, jos on havaittu savua Virtasen huoneistossa, viesti saattaisi olla: [Virtasella Palohälytys] Jos Lehtisellä valvonnassa oleva henkilö ei ole liikkunut, viesti saattaa olla: [Lehtisen mökillä Ei liikettä] Sanoma pitää hyväksyä vastaanotetuksi (kuten jatkossa selitetään), mutta jos siihen ei vastata, viestiä yritetään lähettää 45 sekunnin ajan. Kun 45 sekuntia on kulunut, PowerMax katkaisee yhteyden ja soittaa seuraavaan listalla olevaan puhelinnumeroon. Vastaanottaja voi kuitata sanoman vastaanotetuksi painamalla puhelimen numeronäppäintä, kuten seuraavassa kerrotaan: Numero Vaikutus 2 Vain kuittaus: PowerMax katkaisee linjan ja rekisteröi tapahtuman raportoiduksi. 3 Kuittaus ja kuuntelu: Suojattua aluetta voi kuunnella salaa 60 sekunnin ajan. Vastaanottaja voi jatkaa kuunteluaikaa painamalla näppäintä [3] uudelleen ennen kuin PowerMax katkaisee yhteyden, tai puhua painamalla [1]. 1 Kuittaus ja puhuminen: Puhelun vastaanottaja voi puhua 60 sekunnin ajan henkilölle, joka on suojatulla alueella. Vastaanottaja voi pidentää puhumisjaksoa painamalla uudelleen [1] ennen kuin PowerMax katkaisee yhteyden, tai painamalla [3] kuunnella. 9 Kuittaus ja tilatieto: PowerMax ilmoittaa sanallisessa muodossa järjestelmän tilan. Esim. Pois kytketty valmis viritettäväksi tai Pois kytketty takaovi auki tai Pois kytketty muistissa hälytys 6.6 Sanomien vastaanotto hakulaitteella Koska PowerMax voidaan ohjelmoida raportoimaan tapahtumia hakulaitteelle, hakulaitteen omistajaa tulee informoida kuinka käsitellä numeeriset viestit, jotka hänen hakulaitteensa näyttää. Hakulaitteella toimitaan seuraavasti: PowerMax soittaa hakulaitteen numeroon, odottaa 5 sekuntia ja lähettää numeerisen tiedon. PowerMaxin hakulaitteeelle lähettämä sanoma on numerosarja, kuten esimerkki 7 näyttää. Kuva 7. Hakulaitteen sanoman rakenne Henkilö näkee viestistä vain YYY-00SS osan, jonka selvitys on alla: Tapahtumatunnus YYY on koodattu seuraavasti: Tapahtuma Koodi Tapahtuma Koodi Hälytys 919 Palo 515 Häiriö 818 Viritetty 101 Hätä 717 Avoinna 102 Paniikki 616 Avaintieto 103 SS on silmukkanumero, jossa tapahtuma on ilmennyt, tai käyttäjänumero Suljettu, Avoinna ja Avaintieto tapahtumissa. Esim 1: Viestissä lukee : Tämä tarkoittaa, että hälytys on tapahtunut silmukassa 3. Esim 2: Viestissä lukee : Tämä tarkoittaa, että käyttäjä 8 on virittänyt järjestelmän. 6.7 Kävelytestin suoritus Kävelytestin avulla voit testata ilmaisimien toiminnan häiritsemättä naapureitasi kovaäänisellä sireenin äänellä. Testi tulee suorittaa vähintään kerran viikossa, ja kaikkien silmukoiden kaikki ilmaisimet tulisi testata. Huom: Testausjakson aikana, 24 tunnin silmukat eivät aiheuta hälytystä, mutta palosilmukat toimivat normaalisti. Tyypillinen testi suoritetaan seuraavasti: A. Paina testipainiketta ( ). Näyttö kehottaa sinua antamaan käyttäjätunnuksen: ANNA KOODI 14 DU5450U B. Anna käyttäjätunnuksesi. Sireeni soi 2 sekunnin ajan ja näyttöön tulee teksti: TESTITILASSA C. Kävele suojatun alueen kautta ja varmista että aiheutat kaikkien ilmaisimien hälytyksen (kulje ilmaisimien näkökeilan poikki ja avaa suojatut ikkunat ja ovet). Joka kerta kun ilmaisin käynnistyy: Onnistunut merkkiääni kuuluu Silmukan nimi ja numero näytetään lyhyesti Esim 1: Sinä sait olohuoneen liikeilmaisimen reagoimaan (silmukka 11). Näytöllä lukee: OLOHUONE Z11 TUNKEUTUJA Viiden sekunnin jälkeen näyttö palautuu: TESTAUSTILA Esim 2: Avaat makuuhuoneen ikkunan (silmukka 13). Näytöllä lukee: MAKUUHUONE Z13 Auki

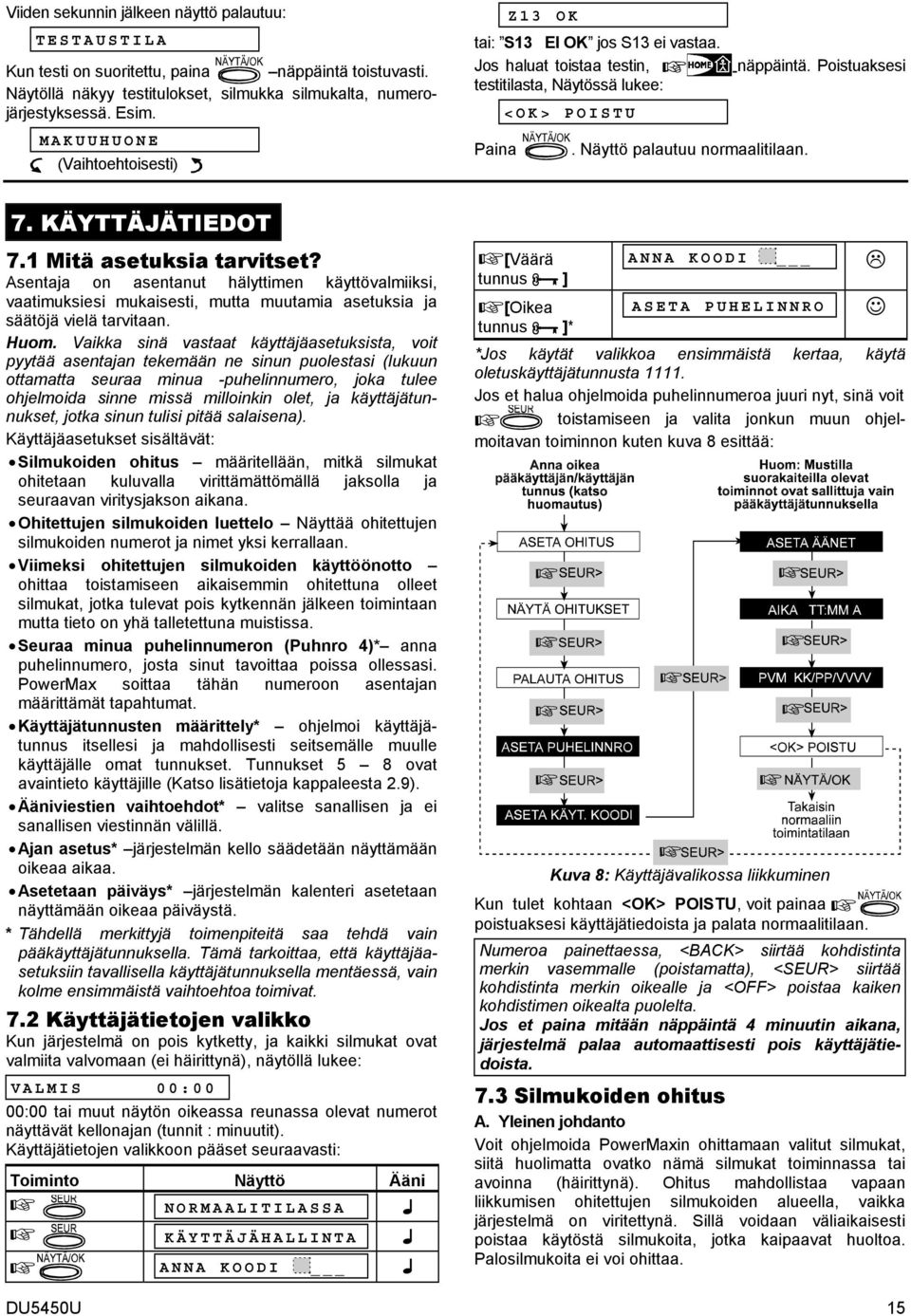

15 Viiden sekunnin jälkeen näyttö palautuu: TESTAUSTILA Kun testi on suoritettu, paina näppäintä toistuvasti. Näytöllä näkyy testitulokset, silmukka silmukalta, numerojärjestyksessä. Esim. MAKUUHUONE Z13 OK tai: S13 EI OK jos S13 ei vastaa. Jos haluat toistaa testin, testitilasta, Näytössä lukee: Paina <OK> POISTU. Näyttö palautuu normaalitilaan. -näppäintä. Poistuaksesi 7. KÄYTTÄJÄTIEDOT 7.1 Mitä asetuksia tarvitset? Asentaja on asentanut hälyttimen käyttövalmiiksi, vaatimuksiesi mukaisesti, mutta muutamia asetuksia ja säätöjä vielä tarvitaan. Huom. Vaikka sinä vastaat käyttäjäasetuksista, voit pyytää asentajan tekemään ne sinun puolestasi (lukuun ottamatta seuraa minua -puhelinnumero, joka tulee ohjelmoida sinne missä milloinkin olet, ja käyttäjätunnukset, jotka sinun tulisi pitää salaisena). Käyttäjäasetukset sisältävät: Silmukoiden ohitus määritellään, mitkä silmukat ohitetaan kuluvalla virittämättömällä jaksolla ja seuraavan viritysjakson aikana. Ohitettujen silmukoiden luettelo Näyttää ohitettujen silmukoiden numerot ja nimet yksi kerrallaan. Viimeksi ohitettujen silmukoiden käyttöönotto ohittaa toistamiseen aikaisemmin ohitettuna olleet silmukat, jotka tulevat pois kytkennän jälkeen toimintaan mutta tieto on yhä talletettuna muistissa. Seuraa minua puhelinnumeron (Puhnro 4)* anna puhelinnumero, josta sinut tavoittaa poissa ollessasi. PowerMax soittaa tähän numeroon asentajan määrittämät tapahtumat. Käyttäjätunnusten määrittely* ohjelmoi käyttäjätunnus itsellesi ja mahdollisesti seitsemälle muulle käyttäjälle omat tunnukset. Tunnukset 5 8 ovat avaintieto käyttäjille (Katso lisätietoja kappaleesta 2.9). Ääniviestien vaihtoehdot* valitse sanallisen ja ei sanallisen viestinnän välillä. Ajan asetus* järjestelmän kello säädetään näyttämään oikeaa aikaa. Asetetaan päiväys* järjestelmän kalenteri asetetaan näyttämään oikeaa päiväystä. * Tähdellä merkittyjä toimenpiteitä saa tehdä vain pääkäyttäjätunnuksella. Tämä tarkoittaa, että käyttäjäasetuksiin tavallisella käyttäjätunnuksella mentäessä, vain kolme ensimmäistä vaihtoehtoa toimivat. 7.2 Käyttäjätietojen valikko Kun järjestelmä on pois kytketty, ja kaikki silmukat ovat valmiita valvomaan (ei häirittynä), näytöllä lukee: VALMIS 00:00 00:00 tai muut näytön oikeassa reunassa olevat numerot näyttävät kellonajan (tunnit : minuutit). Käyttäjätietojen valikkoon pääset seuraavasti: NORMAALITILASSA K Ä YTTÄ J Ä HALLINTA ANNA KOODI [Väärä tunnus " ] [Oikea tunnus " ]* ANNA KOODI & ASETA PUHELINNRO *Jos käytät valikkoa ensimmäistä kertaa, käytä oletuskäyttäjätunnusta Jos et halua ohjelmoida puhelinnumeroa juuri nyt, sinä voit toistamiseen ja valita jonkun muun ohjelmoitavan toiminnon kuten kuva 8 esittää: Kuva 8: Käyttäjävalikossa liikkuminen Kun tulet kohtaan <OK> POISTU, voit painaa poistuaksesi käyttäjätiedoista ja palata normaalitilaan. Numeroa painettaessa, <BACK> siirtää kohdistinta merkin vasemmalle (poistamatta), <SEUR> siirtää kohdistinta merkin oikealle ja <OFF> poistaa kaiken kohdistimen oikealta puolelta. Jos et paina mitään näppäintä 4 minuutin aikana, järjestelmä palaa automaattisesti pois käyttäjätiedoista. 7.3 Silmukoiden ohitus A. Yleinen johdanto Voit ohjelmoida PowerMaxin ohittamaan valitut silmukat, siitä huolimatta ovatko nämä silmukat toiminnassa tai avoinna (häirittynä). Ohitus mahdollistaa vapaan liikkumisen ohitettujen silmukoiden alueella, vaikka järjestelmä on viritettynä. Sillä voidaan väliaikaisesti poistaa käytöstä silmukoita, jotka kaipaavat huoltoa. Palosilmukoita ei voi ohittaa. DU5450U 15

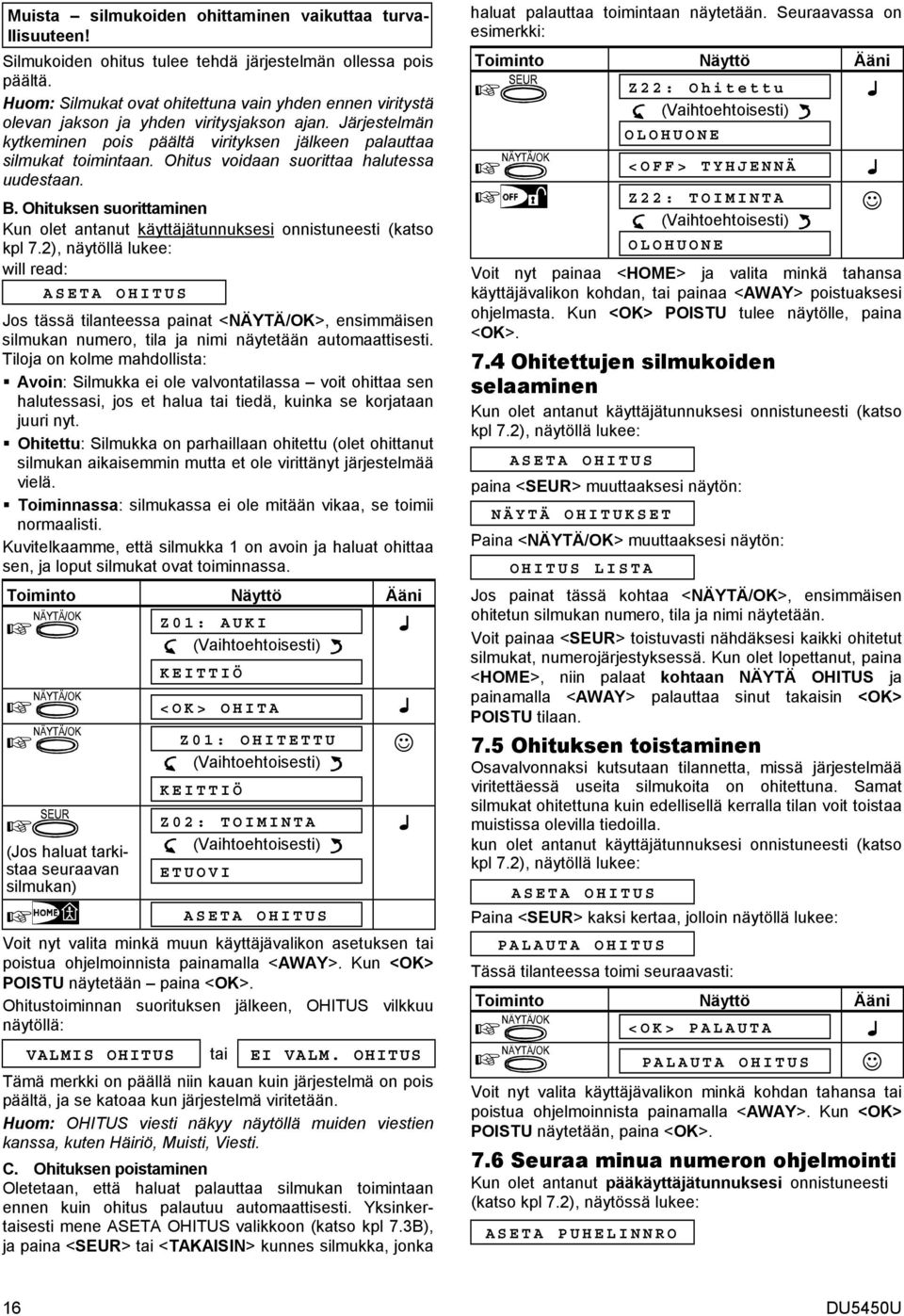

16 Muista silmukoiden ohittaminen vaikuttaa turvallisuuteen Silmukoiden ohitus tulee tehdä järjestelmän ollessa pois päältä. Huom: Silmukat ovat ohitettuna vain yhden ennen viritystä olevan jakson ja yhden viritysjakson ajan. Järjestelmän kytkeminen pois päältä virityksen jälkeen palauttaa silmukat toimintaan. Ohitus voidaan suorittaa halutessa uudestaan. B. Ohituksen suorittaminen Kun olet antanut käyttäjätunnuksesi onnistuneesti (katso kpl 7.2), näytöllä lukee: will read: ASETA OHITUS Jos tässä tilanteessa painat <NÄYTÄ/OK>, ensimmäisen silmukan numero, tila ja nimi näytetään automaattisesti. Tiloja on kolme mahdollista: ( Avoin: Silmukka ei ole valvontatilassa voit ohittaa sen halutessasi, jos et halua tai tiedä, kuinka se korjataan juuri nyt. ( Ohitettu: Silmukka on parhaillaan ohitettu (olet ohittanut silmukan aikaisemmin mutta et ole virittänyt järjestelmää vielä. ( Toiminnassa: silmukassa ei ole mitään vikaa, se toimii normaalisti. Kuvitelkaamme, että silmukka 1 on avoin ja haluat ohittaa sen, ja loput silmukat ovat toiminnassa. Z01: AUKI KEITTIÖ <OK> OHITA Z01: OHITETTU (Jos haluat tarkistaa seuraavan silmukan) KEITTIÖ Z02: TOIMINTA ETUOVI ASETA OHITUS Voit nyt valita minkä muun käyttäjävalikon asetuksen tai poistua ohjelmoinnista painamalla <AWAY>. Kun <OK> POISTU näytetään paina <OK>. Ohitustoiminnan suorituksen jälkeen, OHITUS vilkkuu näytöllä: VALMIS OHITUS tai EI VALM. OHITUS Tämä merkki on päällä niin kauan kuin järjestelmä on pois päältä, ja se katoaa kun järjestelmä viritetään. Huom: OHITUS viesti näkyy näytöllä muiden viestien kanssa, kuten Häiriö, Muisti, Viesti. C. Ohituksen poistaminen Oletetaan, että haluat palauttaa silmukan toimintaan ennen kuin ohitus palautuu automaattisesti. Yksinkertaisesti mene ASETA OHITUS valikkoon (katso kpl 7.3B), ja paina <SEUR> tai <TAKAISIN> kunnes silmukka, jonka haluat palauttaa toimintaan näytetään. Seuraavassa on esimerkki: Z22: Ohitettu OLOHUONE <OFF> TYHJENNÄ Z22: TOIMINTA OLOHUONE Voit nyt painaa <HOME> ja valita minkä tahansa käyttäjävalikon kohdan, tai painaa <AWAY> poistuaksesi ohjelmasta. Kun <OK> POISTU tulee näytölle, paina <OK>. 7.4 Ohitettujen silmukoiden selaaminen Kun olet antanut käyttäjätunnuksesi onnistuneesti (katso kpl 7.2), näytöllä lukee: ASETA OHITUS paina <SEUR> muuttaaksesi näytön: N Ä YTÄ OHITUKSET Paina <NÄYTÄ/OK> muuttaaksesi näytön: OHITUS LISTA Jos painat tässä kohtaa <NÄYTÄ/OK>, ensimmäisen ohitetun silmukan numero, tila ja nimi näytetään. Voit painaa <SEUR> toistuvasti nähdäksesi kaikki ohitetut silmukat, numerojärjestyksessä. Kun olet lopettanut, paina <HOME>, niin palaat kohtaan NÄYTÄ OHITUS ja painamalla <AWAY> palauttaa sinut takaisin <OK> POISTU tilaan. 7.5 Ohituksen toistaminen Osavalvonnaksi kutsutaan tilannetta, missä järjestelmää viritettäessä useita silmukoita on ohitettuna. Samat silmukat ohitettuna kuin edellisellä kerralla tilan voit toistaa muistissa olevilla tiedoilla. kun olet antanut käyttäjätunnuksesi onnistuneesti (katso kpl 7.2), näytöllä lukee: ASETA OHITUS Paina <SEUR> kaksi kertaa, jolloin näytöllä lukee: PALAUTA OHITUS Tässä tilanteessa toimi seuraavasti: <OK> PALAUTA PALAUTA OHITUS Voit nyt valita käyttäjävalikon minkä kohdan tahansa tai poistua ohjelmoinnista painamalla <AWAY>. Kun <OK> POISTU näytetään, paina <OK>. 7.6 Seuraa minua numeron ohjelmointi Kun olet antanut pääkäyttäjätunnuksesi onnistuneesti (katso kpl 7.2), näytössä lukee: ASETA PUHELINNRO 16 DU5450U

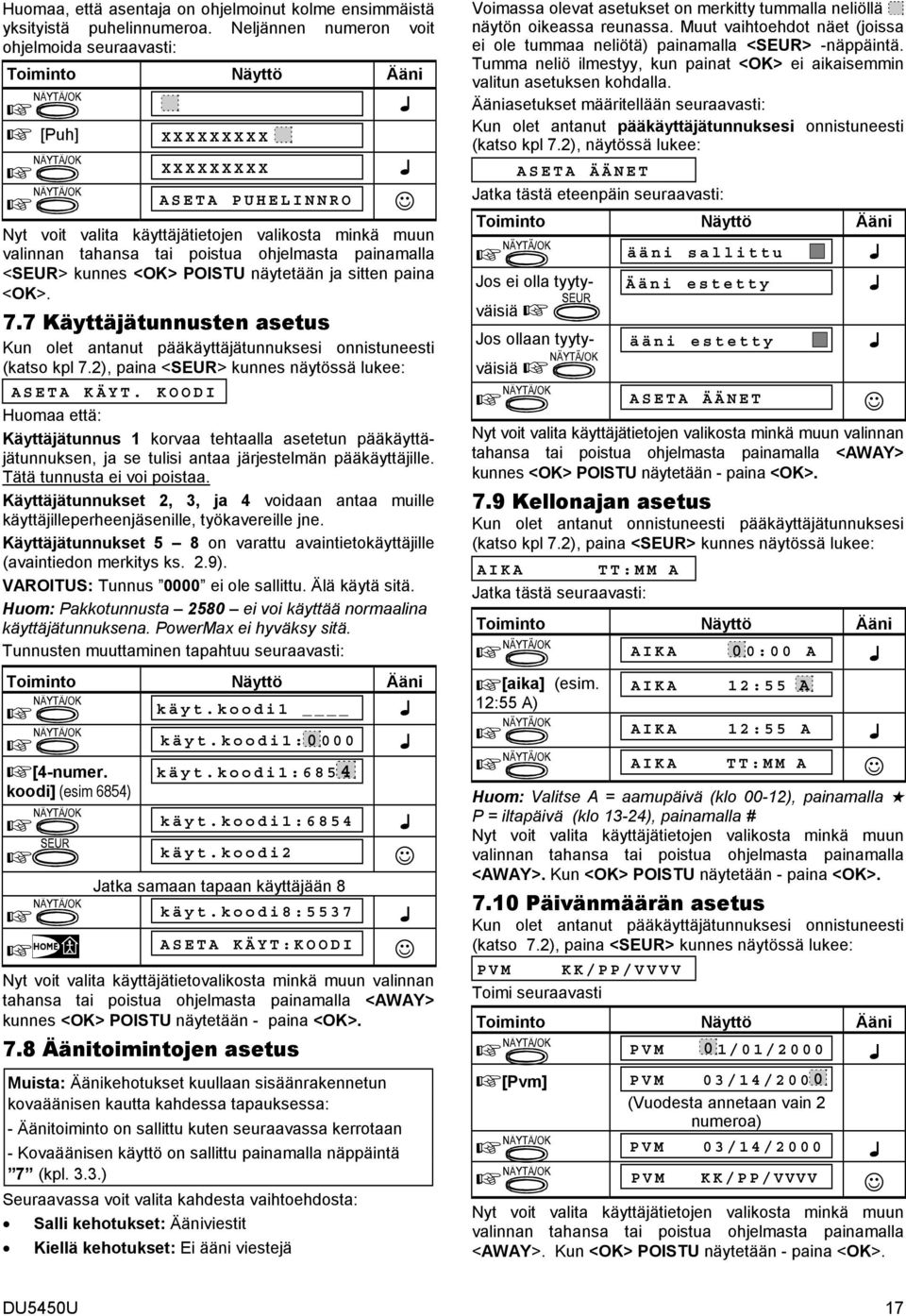

17 Huomaa, että asentaja on ohjelmoinut kolme ensimmäistä yksityistä puhelinnumeroa. Neljännen numeron voit ohjelmoida seuraavasti: [Puh] XXXXXXXXX XXXXXXXXX ASETA PUHELINNRO Nyt voit valita käyttäjätietojen valikosta minkä muun valinnan tahansa tai poistua ohjelmasta painamalla <SEUR> kunnes <OK> POISTU näytetään ja sitten paina <OK>. 7.7 Käyttäjätunnusten asetus Kun olet antanut pääkäyttäjätunnuksesi onnistuneesti (katso kpl 7.2), paina <SEUR> kunnes näytössä lukee: ASETA KÄ YT. KOODI Huomaa että: Käyttäjätunnus 1 korvaa tehtaalla asetetun pääkäyttäjätunnuksen, ja se tulisi antaa järjestelmän pääkäyttäjille. Tätä tunnusta ei voi poistaa. Käyttäjätunnukset 2, 3, ja 4 voidaan antaa muille käyttäjilleperheenjäsenille, työkavereille jne. Käyttäjätunnukset 5 8 on varattu avaintietokäyttäjille (avaintiedon merkitys ks. 2.9). VAROITUS: Tunnus 0000 ei ole sallittu. Älä käytä sitä. Huom: Pakkotunnusta 2580 ei voi käyttää normaalina käyttäjätunnuksena. PowerMax ei hyväksy sitä. Tunnusten muuttaminen tapahtuu seuraavasti: k ä yt.koodi1 k ä yt.koodi1:0 000 [4-numer. koodi] (esim 6854) k ä yt.koodi1:6854 k ä yt.koodi1:6854 k ä yt.koodi2 Jatka samaan tapaan käyttäjään 8 k ä yt.koodi8:5537 ASETA KÄ YT:KOODI Nyt voit valita käyttäjätietovalikosta minkä muun valinnan tahansa tai poistua ohjelmasta painamalla <AWAY> kunnes <OK> POISTU näytetään - paina <OK>. 7.8 Äänitoimintojen asetus Muista: Äänikehotukset kuullaan sisäänrakennetun kovaäänisen kautta kahdessa tapauksessa: - Äänitoiminto on sallittu kuten seuraavassa kerrotaan - Kovaäänisen käyttö on sallittu painamalla näppäintä 7 (kpl. 3.3.) Seuraavassa voit valita kahdesta vaihtoehdosta: Salli kehotukset: Ääniviestit Kiellä kehotukset: Ei ääni viestejä Voimassa olevat asetukset on merkitty tummalla neliöllä näytön oikeassa reunassa. Muut vaihtoehdot näet (joissa ei ole tummaa neliötä) painamalla <SEUR> -näppäintä. Tumma neliö ilmestyy, kun painat <OK> ei aikaisemmin valitun asetuksen kohdalla. Ääniasetukset määritellään seuraavasti: Kun olet antanut pääkäyttäjätunnuksesi onnistuneesti (katso kpl 7.2), näytössä lukee: ASETA ÄÄNET Jatka tästä eteenpäin seuraavasti: ääni sallittu Jos ei olla tyytyväisiä Ääni estetty Jos ollaan tyytyväisiä ääni estetty ASETA ÄÄNET Nyt voit valita käyttäjätietojen valikosta minkä muun valinnan tahansa tai poistua ohjelmasta painamalla <AWAY> kunnes <OK> POISTU näytetään - paina <OK>. 7.9 Kellonajan asetus Kun olet antanut onnistuneesti pääkäyttäjätunnuksesi (katso kpl 7.2), paina <SEUR> kunnes näytössä lukee: AIKA TT:MM A Jatka tästä seuraavasti: AIKA 0 0:00 A [aika] (esim. 12:55 A) AIKA 12:55 A AIKA 12:55 A AIKA TT:MM A Huom: Valitse A = aamupäivä (klo 00-12), painamalla P = iltapäivä (klo 13-24), painamalla # Nyt voit valita käyttäjätietojen valikosta minkä muun valinnan tahansa tai poistua ohjelmasta painamalla <AWAY>. Kun <OK> POISTU näytetään - paina <OK> Päivänmäärän asetus Kun olet antanut pääkäyttäjätunnuksesi onnistuneesti (katso 7.2), paina <SEUR> kunnes näytössä lukee: PVM KK/PP/VVVV Toimi seuraavasti 0 1/01/2000 PVM [Pvm] PVM 03/14/2000 (Vuodesta annetaan vain 2 numeroa) PVM 03/14/2000 PVM KK/PP/VVVV Nyt voit valita käyttäjätietojen valikosta minkä muun valinnan tahansa tai poistua ohjelmasta painamalla <AWAY>. Kun <OK> POISTU näytetään - paina <OK>. DU5450U 17

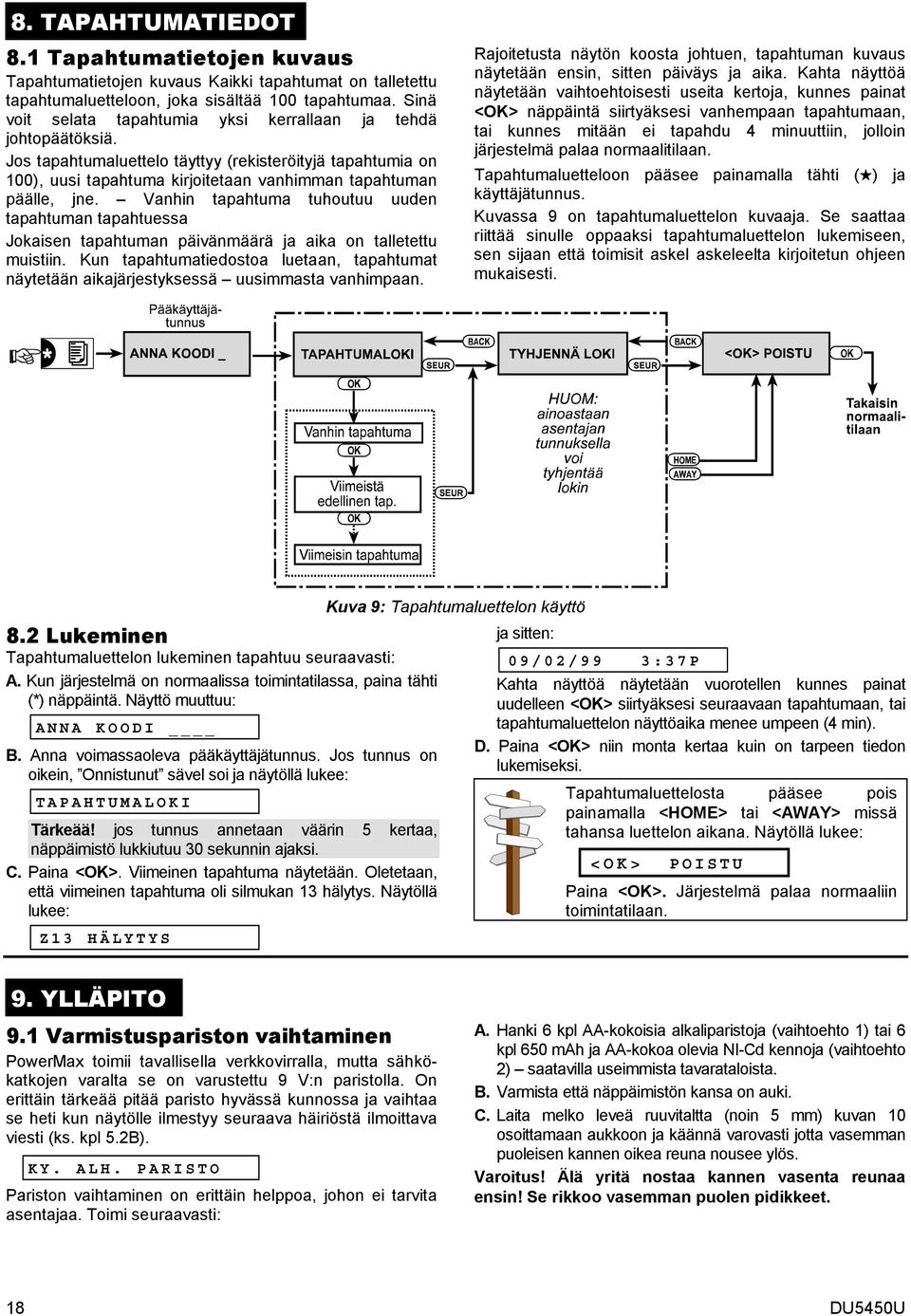

18 8. TAPAHTUMATIEDOT 8.1 Tapahtumatietojen kuvaus Tapahtumatietojen kuvaus Kaikki tapahtumat on talletettu tapahtumaluetteloon, joka sisältää 100 tapahtumaa. Sinä voit selata tapahtumia yksi kerrallaan ja tehdä johtopäätöksiä. Jos tapahtumaluettelo täyttyy (rekisteröityjä tapahtumia on 100), uusi tapahtuma kirjoitetaan vanhimman tapahtuman päälle, jne. Vanhin tapahtuma tuhoutuu uuden tapahtuman tapahtuessa Jokaisen tapahtuman päivänmäärä ja aika on talletettu muistiin. Kun tapahtumatiedostoa luetaan, tapahtumat näytetään aikajärjestyksessä uusimmasta vanhimpaan. Rajoitetusta näytön koosta johtuen, tapahtuman kuvaus näytetään ensin, sitten päiväys ja aika. Kahta näyttöä näytetään vaihtoehtoisesti useita kertoja, kunnes painat <OK> näppäintä siirtyäksesi vanhempaan tapahtumaan, tai kunnes mitään ei tapahdu 4 minuuttiin, jolloin järjestelmä palaa normaalitilaan. Tapahtumaluetteloon pääsee painamalla tähti ( ) ja käyttäjätunnus. Kuvassa 9 on tapahtumaluettelon kuvaaja. Se saattaa riittää sinulle oppaaksi tapahtumaluettelon lukemiseen, sen sijaan että toimisit askel askeleelta kirjoitetun ohjeen mukaisesti. 8.2 Lukeminen Tapahtumaluettelon lukeminen tapahtuu seuraavasti: A. Kun järjestelmä on normaalissa toimintatilassa, paina tähti (*) näppäintä. Näyttö muuttuu: ANNA KOODI B. Anna voimassaoleva pääkäyttäjätunnus. Jos tunnus on oikein, Onnistunut sävel soi ja näytöllä lukee: TAPAHTUMALOKI Tärkeää jos tunnus annetaan väärin 5 kertaa, näppäimistö lukkiutuu 30 sekunnin ajaksi. C. Paina <OK>. Viimeinen tapahtuma näytetään. Oletetaan, että viimeinen tapahtuma oli silmukan 13 hälytys. Näytöllä lukee: Z13 HÄ LYTYS Kuva 9: Tapahtumaluettelon käyttö ja sitten: 09/02/99 3:37P Kahta näyttöä näytetään vuorotellen kunnes painat uudelleen <OK> siirtyäksesi seuraavaan tapahtumaan, tai tapahtumaluettelon näyttöaika menee umpeen (4 min). D. Paina <OK> niin monta kertaa kuin on tarpeen tiedon lukemiseksi. Tapahtumaluettelosta pääsee pois painamalla <HOME> tai <AWAY> missä tahansa luettelon aikana. Näytöllä lukee: <OK> POISTU Paina <OK>. Järjestelmä palaa normaaliin toimintatilaan. 9. YLLÄPITO 9.1 Varmistuspariston vaihtaminen PowerMax toimii tavallisella verkkovirralla, mutta sähkökatkojen varalta se on varustettu 9 V:n paristolla. On erittäin tärkeää pitää paristo hyvässä kunnossa ja vaihtaa se heti kun näytölle ilmestyy seuraava häiriöstä ilmoittava viesti (ks. kpl 5.2B). KY. ALH. PARISTO Pariston vaihtaminen on erittäin helppoa, johon ei tarvita asentajaa. Toimi seuraavasti: A. Hanki 6 kpl AA-kokoisia alkaliparistoja (vaihtoehto 1) tai 6 kpl 650 mah ja AA-kokoa olevia NI-Cd kennoja (vaihtoehto 2) saatavilla useimmista tavarataloista. B. Varmista että näppäimistön kansa on auki. C. Laita melko leveä ruuvitaltta (noin 5 mm) kuvan 10 osoittamaan aukkoon ja käännä varovasti jotta vasemman puoleisen kannen oikea reuna nousee ylös. Varoitus Älä yritä nostaa kannen vasenta reunaa ensin Se rikkoo vasemman puolen pidikkeet. 18 DU5450U

19 Kuva 13. Paristot ja paristopitimet Kuva 10. Kannen kiinnikkeiden vapauttaminen D. Nosta kansi auki kuvan 11 mukaisesti, ja vapauta kansi vasemman reunan piilossa olevista kulmapidikkeistä. Sisäosa on nyt täysin näkyvissä (kuva 12) F. Vedä paristopidin ulos ja korvaa kaikki 6 paristoa 3 ylhäällä ja 3 alhaalla. Varmista että jokaisen pariston tasainen (negatiivinen) pää on kierrejousta vasten ja hatullinen (positiivinen) pää tasaista reunaa vasten. Varoitus Jos korvaat ladattavat paristot alkali paristoilla (DRY) tai päinvastoin, siirrä paristotyypin valitsin oikeaan asentoon (CHRG ladattavilla paristoilla ja DRY alkaaliparistoilla ks. kuva 14). Kuva 14: Paristotyypin valinta: vasemmalla alkaliparistojen asento ja oikealla ladattaville paristoille Kuva 11. Vasemman kannen poistaminen Kuva12. Paristokotelon alue E. Poista paristokotelon kantta pitävä ruuvi (kuva 12), ja nosta kansi ylös ja pois. Nyt sinulla on pääsy paristoen pitimiin (kuva 13). HUOM: Kannen irroittaminen saa aikaan kansihälytyksen häiriö merkkivalo palaa ja sekä muisti että häiriö välkkyvät näytöllä. Jos tarkistat järjestelmää tässä tilassa painamalla <OK> näppäintä, KANSIHÄLYTYS ja KANSI AUKI näytetään KY ALH. PARISTO viestin lisäksi. G. Laita paristopidike takaisin, kiinnitä paristokotelonkansi ruuvilla. Kun kansi on oikein suljettu ja paristot ovat toimivia, TROUBLE (HÄIRIÖ) merkkivalo sammuu. H. Laita paristoalueen kansi paikoilleen aseta vasemman reunan kulmakiinnikkeet aukkoihinsa ja paina sitten kannen oikea reuna koteloon, kunnes kiinnikkeet napsahtavat paikoilleen. I. MUISTI viesti jatkaa näytöllä välkkymistä (aiheutui kansihälytyksestä). Poista se virittämällä järjestelmä ja kytkemällä se pois heti poistumisviiveen alettua. 9.2 Johdottomien ilmaisimien pariston vaihtaminen Järjestelmääsi kuuluvat johdottomat ilmaisimet on varustettu suuri-kapasiteettisilla 3,6V:n Litium-paristoilla, jotka kestävät useita vuosia, riippuen siitä, kuinka monta kertaa ilmaisin lähettää. Kuitenkin, jos ja kun paristot heikkenevät, ilmaisin itse lähettää ohjausyksikölle alhainen paristo ilmoituksen ja alhaisen pariston häiriö sanoma näytetään yhdessä silmukkanumeron kanssa (ks. 5.2). Kauko-ohjaimilla, joita käytetään järjestelmän ohjaamiseen, on virtalähteenä 12 V:n alkali paristo, joka kestää DU5450U 19

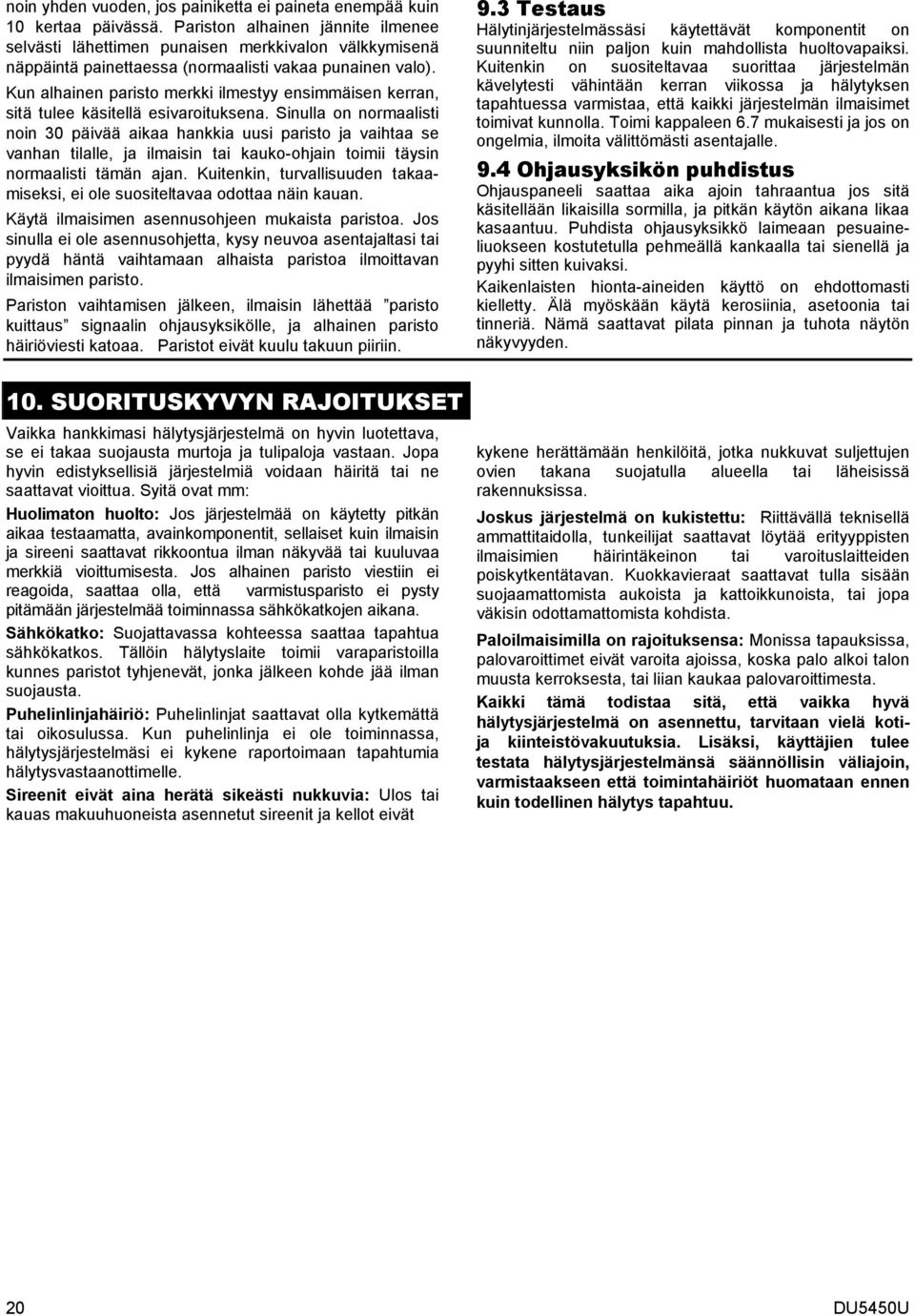

20 noin yhden vuoden, jos painiketta ei paineta enempää kuin 10 kertaa päivässä. Pariston alhainen jännite ilmenee selvästi lähettimen punaisen merkkivalon välkkymisenä näppäintä painettaessa (normaalisti vakaa punainen valo). Kun alhainen paristo merkki ilmestyy ensimmäisen kerran, sitä tulee käsitellä esivaroituksena. Sinulla on normaalisti noin 30 päivää aikaa hankkia uusi paristo ja vaihtaa se vanhan tilalle, ja ilmaisin tai kauko-ohjain toimii täysin normaalisti tämän ajan. Kuitenkin, turvallisuuden takaamiseksi, ei ole suositeltavaa odottaa näin kauan. Käytä ilmaisimen asennusohjeen mukaista paristoa. Jos sinulla ei ole asennusohjetta, kysy neuvoa asentajaltasi tai pyydä häntä vaihtamaan alhaista paristoa ilmoittavan ilmaisimen paristo. Pariston vaihtamisen jälkeen, ilmaisin lähettää paristo kuittaus signaalin ohjausyksikölle, ja alhainen paristo häiriöviesti katoaa. Paristot eivät kuulu takuun piiriin. 9.3 Testaus Hälytinjärjestelmässäsi käytettävät komponentit on suunniteltu niin paljon kuin mahdollista huoltovapaiksi. Kuitenkin on suositeltavaa suorittaa järjestelmän kävelytesti vähintään kerran viikossa ja hälytyksen tapahtuessa varmistaa, että kaikki järjestelmän ilmaisimet toimivat kunnolla. Toimi kappaleen 6.7 mukaisesti ja jos on ongelmia, ilmoita välittömästi asentajalle. 9.4 Ohjausyksikön puhdistus Ohjauspaneeli saattaa aika ajoin tahraantua jos sitä käsitellään likaisilla sormilla, ja pitkän käytön aikana likaa kasaantuu. Puhdista ohjausyksikkö laimeaan pesuaineliuokseen kostutetulla pehmeällä kankaalla tai sienellä ja pyyhi sitten kuivaksi. Kaikenlaisten hionta-aineiden käyttö on ehdottomasti kielletty. Älä myöskään käytä kerosiinia, asetoonia tai tinneriä. Nämä saattavat pilata pinnan ja tuhota näytön näkyvyyden. 10. SUORITUSKYVYN RAJOITUKSET Vaikka hankkimasi hälytysjärjestelmä on hyvin luotettava, se ei takaa suojausta murtoja ja tulipaloja vastaan. Jopa hyvin edistyksellisiä järjestelmiä voidaan häiritä tai ne saattavat vioittua. Syitä ovat mm: Huolimaton huolto: Jos järjestelmää on käytetty pitkän aikaa testaamatta, avainkomponentit, sellaiset kuin ilmaisin ja sireeni saattavat rikkoontua ilman näkyvää tai kuuluvaa merkkiä vioittumisesta. Jos alhainen paristo viestiin ei reagoida, saattaa olla, että varmistusparisto ei pysty pitämään järjestelmää toiminnassa sähkökatkojen aikana. Sähkökatko: Suojattavassa kohteessa saattaa tapahtua sähkökatkos. Tällöin hälytyslaite toimii varaparistoilla kunnes paristot tyhjenevät, jonka jälkeen kohde jää ilman suojausta. Puhelinlinjahäiriö: Puhelinlinjat saattavat olla kytkemättä tai oikosulussa. Kun puhelinlinja ei ole toiminnassa, hälytysjärjestelmäsi ei kykene raportoimaan tapahtumia hälytysvastaanottimelle. Sireenit eivät aina herätä sikeästi nukkuvia: Ulos tai kauas makuuhuoneista asennetut sireenit ja kellot eivät kykene herättämään henkilöitä, jotka nukkuvat suljettujen ovien takana suojatulla alueella tai läheisissä rakennuksissa. Joskus järjestelmä on kukistettu: Riittävällä teknisellä ammattitaidolla, tunkeilijat saattavat löytää erityyppisten ilmaisimien häirintäkeinon tai varoituslaitteiden poiskytkentätavan. Kuokkavieraat saattavat tulla sisään suojaamattomista aukoista ja kattoikkunoista, tai jopa väkisin odottamattomista kohdista. Paloilmaisimilla on rajoituksensa: Monissa tapauksissa, palovaroittimet eivät varoita ajoissa, koska palo alkoi talon muusta kerroksesta, tai liian kaukaa palovaroittimesta. Kaikki tämä todistaa sitä, että vaikka hyvä hälytysjärjestelmä on asennettu, tarvitaan vielä kotija kiinteistövakuutuksia. Lisäksi, käyttäjien tulee testata hälytysjärjestelmänsä säännöllisin väliajoin, varmistaakseen että toimintahäiriöt huomataan ennen kuin todellinen hälytys tapahtuu. 20 DU5450U
