Teos: Soundcraft SI Compact Ohjekirja. Tekijä: Oskari Järvelin Kuvat: Soundcraft

Transkriptio

1

2 Teos: Soundcraft SI Compact Ohjekirja Tekijä: Oskari Järvelin Kuvat: Soundcraft Versio: Kotisivu: Lisenssi: Tämä teos on lisensoitu Creative Commons Nimeä-Jaa samoin 4.0 Kansainvälinen -lisenssillä. Tarkastele lisenssiä osoitteessa Toisin sanoen saat jakaa, kopioida ja jatkolevittää tätä materiaalia missä tahansa välineessä ja muodossa. Ja saat muuntaa, muokata ja jalostaa tätä materiaalia mihin tarkoitukseen tahansa, myös kaupallisesti. Kunhan muistat mainita tekijät, linkin lisenssiin ja kertoa, jos olet muuntanut materiaalia. Sekä tietenkin saman cc-by-sa lisenssin alla. Tämä teos on tarkoitettu vapaaseen levitykseen. 1

3 Sisällysluettelo: Oppaasta... 3 Sanasto... 4 SI Compact lyhyesti... 5 Analoginen versus digitaalinen... 5 Firman pöydällä pelatessa... 5 Etähallinta... 5 Valmistajan tiedostot... 5 Yleisilme... 6 Mittarilohko Näyttölohko Efektilohko BUS & MTX lohko Muistilohko Masterlohko Liukulohko Mykistyslohko Tyhjennyslohko Kanavalohko Liukunuppilohko IN-lohko GATE-lohko COMP-lohko EQ-lohko Näin onnistut taajuuskorjauksessa Taajuuskorjaus Taajuusvälit OUT-lohko Fader Glow Tarkistuslistat Laulumikki Juontomikki (langaton) Piano Kitara (mikitys) PC

4 Oppaasta Soundcraftin tuotteet ovat arvostettuja työkaluja äänentoistoalalla. Niihin liitettyjä ominaisuuksia ovat legendaarinen saundi, kestävyys sekä korkea laatu komponenteista kokonaisiin laitteisiin. Soundcraft on miettinyt myyntiketjunsa tarkasti alusta loppuun ja huolehtii asiakkaastaan myös myyntitilanteen jälkeen. Kaikista tuotteista löytyvät kotisivuilta kattava dokumentointi, tekninen data, kuvamateriaali sekä manuaali- ja esitevalikoima. Näiden laajuus sekä saatavuus on täysin omaa luokkaansa koko alalla. Tekemieni manuaalien keskittyminen Soundcraftin tuoteperheeseen johtuu pääasiassa edellä mainituista syistä. Lisäksi syynä on se, että useasti yhteistyökumppanini ja asiakkaani päätyminen Soundcraftin tuotteisiin. Oppaan lukijalta, Teiltä, odotan tässä osassa jo alan termistön tuntemista, laitteiden hallitsemista sekä analogipöydillä miksaamisen perusperiaatteiden osaamista. Toivon myös keikkakokemusta sekä turvallisuuden kulmakivien tuntemista. Mikäli näissä taidoissa huomaat puutteita, suosittelen lämpimästi lukemaan aiemmin julkaisemani oppaan Soundcraft MFXi 12 analogiäänipöydän käyttöön. Opas sisältää myös miksaamisen, keikkaelämän, oheislaitteiden sekä turvallisuuden esittelyä tiiviisti. Opas löytyy osoitteesta: Julkaisen Medium-palvelussa Miksauksen ABC sarjaa. Sieltä voit myös saada hyviä vinkkejä satunnaisista aiheista. Löydät sarjan täältä: Jälleen kerran annan kaiken osaamiseni ja taitoni yhteen oppaaseen siinä toivossa, että siitä on jollekulle hyötyä. Pyrin rakentamaan oppaan siten, että siitä on hyötyä sille, joka työskentelee ensimmäistä kertaa digipöydällä. Tervetuloa suurenmoideen digitaaliseen seikkailuun kanssani! Turussa Oskari Järvelin 3

5 Sanasto AFL (After-fade listen) Voit kuunnella signaalin tasoa liu un vaikutuksen jälkeen. AUX (Auxiliary send) Avustava lähtö. Näitä käytetään artistien monitoreihin. Balance Vasemman ja oikean kanavan suhde stereo-signaalissa. Balanced Kaapelissa menee kolmas lisäjohto, joka vähentää häiriötä. BUS =AUX digipöydissä. Clipping Signaalin säröytyminen. Compressor Työkalu dynamiikan hallintaan. Tasoittaa äänenvoimakkuuden huippuja. db (Decibel) Kahden äänenvoimakkuuden suhde. Delay Viive. Mitataan yleensä sekunnin tuhannes osina eli millisekunteina (ms). DI (Direct Injection) Soitin kytketään suoraan mikseriin, eikä mikitetä vahvistinta. DI-boksi. EQ (Equalizer) Taajuuskorjain. Korjaa saundia vaikuttamalla haluttuihin taajuuksiin. Fader Liuku. Lineaarinen säädin tasojen muuttamiseen. Fader Glow Ominaisuus, joka muuttaa liukujen väriä sen hetkisen tehtävän mukaan. Feedback Kierto. Johtuu yleensä mikrofonin sijoittamisesta liian lähelle kaiutinta. Foldback Monitorointi. Artistit kuulevat itsensä ja toisensa omista kaiuttimista. Frequency resp. Taajuusvaste. Kuinka hyvin laite toistaa kutakin taajuutta. FX (effects) Efekti. Esim. viive, kaiku, toisto tai korkeuden muutos. Gain =Trim. Signaalin tason vahvistaminen. GEQ (Graphic EQ) Graafinen taajuuskorjain. Terssikorjaimessa on oma säädin (liuku) taajuuksille terssin eli 1/3 oktaavin välein. Headroom Matka signaalin tasosta tasoon, joka aiheuttaa signaalin säröytymisen. HPF (HighPass Filter) Leikkaa signaalista kaikki tiettyä taajuutta matalammat osuudet pois. Impedance bal. Käytetään balansoimatonta lähtöä vähentämään signaalin huminaa Insert Signaalin meno-paluu-lähtö ennen mitään muokkaamista mikserissä. LPF (LowPass Filter) Leikkaa signaalista kaikki tiettyä taajuutta korkeammat osuudet pois. MTX (Matrix) Matriisi. Matriisilähtöön voit miksata useita BUS-lähtöjä. Mute Hiljentää kanavan kaiuttimista ja AUX:sta, mutta ei PFL:stä ON = käänteinen mute. Kytkee kanavan päälle. PAN (Panorama) Vaikuttaa vasemman ja oikean ulostulon suhteeseen. Peaking Signaalin korkein mahdollinen voimakkuus ennen säröytymistä. PFL (Pre-fade listen) Voit kuunnella signaalin tasoa ennen liu un vaikutusta. Phase Vaihe. Kuvaa kahden signaalin suhdetta. Samassa vaiheessa olevat signaalit vahvistavat toisiaan ja vastakkaisissa vaiheissa olevat kumoavat toisensa. Polarity Napaisuus. Jos käännettään, vaihe muuttuu vastakkaiseksi. Post-fade Signaali ennen liukua. Pre-fade Signaali liu un jälkeen. Ratio Suhde. Kuinka voimakkaasti kompressori tasoittaa threshold-tason ylittäviä signaalihuippuja. Shelving Hylly. Taajuuskorjaimen LF ja HF alueilla tapahtuvan muutoksen muoto. Solo = PFL tai AFL. Spill Muiden äänilähteiden aiheuttama akustinen häiriö. TOTEM The One Touch Easy Mix Pääset helposti kaikkiin miksausrajapintoihin. Treshold Kynnys-taso, josta kompressori ja gate lähtee toimimaan Transient Signaalin tason hetkellinen nousu. Unbalanced Kaapeli, jossa ei ole kolmatta häiriöirä vähentävää johtoa. +48V (Phantom) Lisävirta, jota kondensaattorimikrofonit ja aktiiviset DI-boksit tarvitsevat. 4

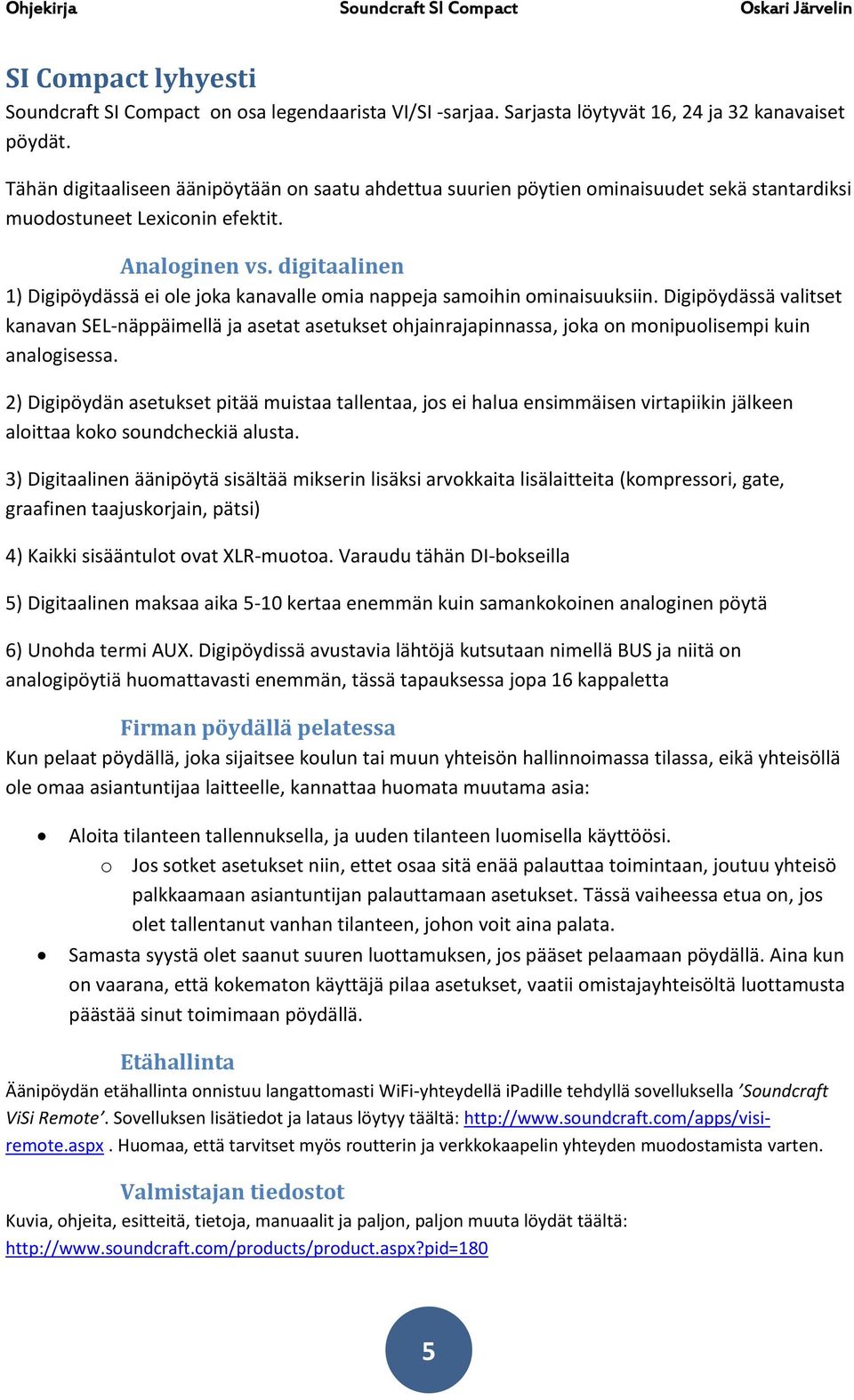

6 SI Compact lyhyesti Soundcraft SI Compact on osa legendaarista VI/SI -sarjaa. Sarjasta löytyvät 16, 24 ja 32 kanavaiset pöydät. Tähän digitaaliseen äänipöytään on saatu ahdettua suurien pöytien ominaisuudet sekä stantardiksi muodostuneet Lexiconin efektit. Analoginen vs. digitaalinen 1) Digipöydässä ei ole joka kanavalle omia nappeja samoihin ominaisuuksiin. Digipöydässä valitset kanavan SEL-näppäimellä ja asetat asetukset ohjainrajapinnassa, joka on monipuolisempi kuin analogisessa. 2) Digipöydän asetukset pitää muistaa tallentaa, jos ei halua ensimmäisen virtapiikin jälkeen aloittaa koko soundcheckiä alusta. 3) Digitaalinen äänipöytä sisältää mikserin lisäksi arvokkaita lisälaitteita (kompressori, gate, graafinen taajuskorjain, pätsi) 4) Kaikki sisääntulot ovat XLR-muotoa. Varaudu tähän DI-bokseilla 5) Digitaalinen maksaa aika 5-10 kertaa enemmän kuin samankokoinen analoginen pöytä 6) Unohda termi AUX. Digipöydissä avustavia lähtöjä kutsutaan nimellä BUS ja niitä on analogipöytiä huomattavasti enemmän, tässä tapauksessa jopa 16 kappaletta Firman pöydällä pelatessa Kun pelaat pöydällä, joka sijaitsee koulun tai muun yhteisön hallinnoimassa tilassa, eikä yhteisöllä ole omaa asiantuntijaa laitteelle, kannattaa huomata muutama asia: Aloita tilanteen tallennuksella, ja uuden tilanteen luomisella käyttöösi. o Jos sotket asetukset niin, ettet osaa sitä enää palauttaa toimintaan, joutuu yhteisö palkkaamaan asiantuntijan palauttamaan asetukset. Tässä vaiheessa etua on, jos olet tallentanut vanhan tilanteen, johon voit aina palata. Samasta syystä olet saanut suuren luottamuksen, jos pääset pelaamaan pöydällä. Aina kun on vaarana, että kokematon käyttäjä pilaa asetukset, vaatii omistajayhteisöltä luottamusta päästää sinut toimimaan pöydällä. Etähallinta Äänipöydän etähallinta onnistuu langattomasti WiFi-yhteydellä ipadille tehdyllä sovelluksella Soundcraft ViSi Remote. Sovelluksen lisätiedot ja lataus löytyy täältä: Huomaa, että tarvitset myös routterin ja verkkokaapelin yhteyden muodostamista varten. Valmistajan tiedostot Kuvia, ohjeita, esitteitä, tietoja, manuaalit ja paljon, paljon muuta löydät täältä: 5

7 Yleisilme 1) Virta, USB, valo, mittarit, monitorin vola 9) CLEAR-painike 2) Kosketusnäyttö 10) Liu ut, solot (PFL), SEL ja ON (mute) 3) Lexicon efekti-lohko 11) Pikanäppäin liu uille 4) BUS ja MTX -asetukset 12) IN-lohko 5) Muistin hallinta -lohko 13) GATE-lohko 6) MASTER-lohko 14) COMP-lohko 7) Liukujen vaihto (GEQ, IN A/B) 15) EQ-lohko 8) MUTE ja mute-ryhmät 16) OUT-lohko 6

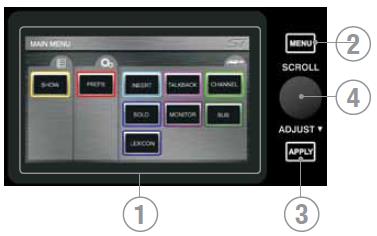

8 Mittarilohko 1 1) Valopistoke 4) Monitori-lähtöjen mittarit 2) USB-liitin 5) L, R ja MONO -lähtöjen mittarit 3) Virtapainike 6) Monitorin äänenvoimakkuus Näyttölohko 2 Kosketusnäyttö 1) Näyttö 2) MENU-painike (palaa päävalikkoon) 3) APPLY-painike (eli enter) 4) Rulla selaamiseen Näyttössä hoidat kaikki säädöt ja asetukset, joille ei ole suoraa painiketta. Näyttöön ilmestyy myös kanavan tiedot SEL-nappia painettaessa. 7

9 Efektilohko 3 Äänipöytä on varustettu legendaarisella Lexicon efektilaitteella ja suurella määrällä erilaisia efektejä. 1) Efektien päällekytkentä 2) Rullat näytöllä näkyvien ominaisuuksien muuttamiseen 3) Taputuskytkimet tahdistukseen BUS & MTX lohko 4 Tämä lohko sisältää ammattilaisille suunnitellun TOTEM The One Touch Easy Mix ominaisuuden. Yhdellä painikkeella pääset välittömästi miksaamaan BUS-, FX- tai MATRIX-lähtöjä. Muistilohko 5 Digipöydissä piilee suuri vaara. Kaikki asetukset ovat tietokoneella, ja pienikin sähköpiikki voi pyyhkiä ne nollille. Tätä varten sinun tulee muistaa luoda aina uusi tilanne joka miksaukseen, ja tallentaa se vähän joka välissä tehdessäsi muutoksia. 1) Muistitilanteiden lista 2) Tallenna 3) Seuraava 4) Palauta 8

10 Masterlohko 6 L-R lähdölle oma liuku ja MONO/SEL lähdölleoma liuku. Molemmille löytyy mykistys (ON) ja SELpainike asetusten muuttamiseen. Liukulohko 7 Muuttaa liukujen tehtävää. 1) IN A eli liukujen määrän verran kanavia 2) IN B eli saman verran lisäkanavia (lisäkortilla) 3) BUS-master (kaikkien BUS-lähtöjen äänenvoimakkuudet kerralla) 4) MTX-master (kaikkien MTX-lähtöjen äänenvoimakkuudet kerralla) 5) GEQ LO eli graafisen taajuuskorjaimen 14 ensimmäistä taajuutta. Taajuudet löytyvät liu uista vaalealla pohjalla. 6) GEQ HI 14 seuraavaa taajuutta. Taajuudet edellisten alapuolella. Mykistyslohko 8 Täällä voit luoda mykistysryhmät ja käyttää niitä. Luo ryhmä klikkaamalla SETUP, haluamasi numero (1-4), valitsemalla halutut kanavat SEL-näppäimillä ja viimeistelemällä ryhmien muokkaaminen SETUP-nappia painamalla. Nyt numeroa painamalla valitut kanavat mykistetään. 9

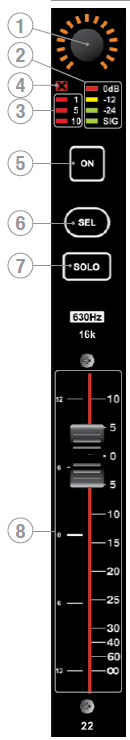

11 Tyhjennyslohko 9 CLeaR puhdistaa halutut ominaisuudet ja CLeaR SOLO poistaa kaikki SOLO-painikkeet käytöstä kerralla. Kanavalohko (22 tai 30) liukua, jokaisessa: 1) Nuppi, johon palaan myöhemmin seuraavassa osiossa 2) Signaali-indikaattori 3) GAIN-reduction. Ilmoittaa kuinka paljon voimakkuutta pienennetään. 4) Gate-indikaattori. Palaa kun GATE ei päästä lävitseen mitään. 5) ON eli käänteinen mute 6) SEL eli select. Valitsee kanavan asetusten muutamiseksi. 7) SOLO eli PFL (PreFaderListening) 8) Liuku 10

12 Liukunuppilohko 11 Tässä pöydässä on jokaiselle liu ulle oma nuppi (4). Nupilla voi tehdä kolmea asiaa. 1) GAIN (TRIM) säätää äänen voimakkuutta 2) FILT säätää HighPassFiltteriä (lue lisää seuraavasta lohkosta) 3) PAN säätää stereokuvan panorointia. IN-lohko 12 Lohkosta löytyy kanavakohtainen stereomittari. 48V nappi lisää kanavaan ns. Phantom-syötön, eli +48V lisävirran, jota osa laitteista (kondensaattorimikrofonit sekä DI-boksit) tarvitsevat toimiakseen. Φ-merkkiä muistuttava kytkin on vaiheenkääntö. Tarkempaa toimintaa en tässä ala selittämään, mutta laite kääntää äänisignaalin kirjaimellisesti ylösalaisin. Klassisin käyttötarkoitus on, kun mikitetään samaa rumpua kahdesta päinvastaisesta suunnasta; ja signaalit syövät mystisesti toisensa. (Syy: kaksi täsmälleen päinvastaista ääniaaltoa kumoavat toisensa) GAIN/TRIM on signaalin keinotekoinen buustaaminen. Käytännössä kun voimakkuus kasvaa, myös häiriöiden voimakkuus kasvaa ja laatu laskee. Kohtalainen käyttö ei vaikuta liiaksi laatuun. HPF eli HighPassFiltteri leikkaa pois kaikki valittua taajuuttaa alemmat taajuudet. Tätä ominaisuutta kannattaa käyttää kaikkiin lauluihin ja korkeita äänitä tuottaviin soittimiin, joista alataajuuksilla tulee ainoastaan kiertoääniä. Ominaisuus vähentää kiertoherkkyyttä ja selkeyttää puhetta. HPF tulee kytkeä erikseen päälle alla olevasta painikkeesta 11

13 GATE-lohko 13 Täältä löydät tehokkaan gaten. Gate ei päästä ääntä lävitseen, ennen kuin se saavuttaa tarpeeksi kovan tason. Tällä voi kätevästi poistaa rumpumikeistä pois muiden rumpujen äänet. Attack kertoo kuinka nopeasti ääni alkaa pääsemään läpi vaaditun signaalitason alkaessa. Release kertoo kuinka nopeasti ääni taas hiljentyy, kun signaalitaso laskee alle vaaditun tason. Säätää heräämissignaalin LowPassFiltteriä ja HighPassFiltteriä parantaakseen gaten toimintatarkkuutta. Depth tai range asettaa tason, kuinka paljon signaalia hiljennetään, kun signaali ei saavuta asetettua signaalitasoa. Treshold asettaa signaalitason, josta gate aktivoituu COMP-lohko 14 Täältä löydät tiukan kompressorin. Kompressori polkee kovatkin tasonvaihtelut kaiutin- ja korvaystävällisen tasaiseksi signaaliksi. Attack kertoo, kuinka nopeasti polkeminen alkaa signaalin noustua treshold-tason yli. Release kertoo, kuinka nopeasti polkeminen loppuu signaalin palattua takaisin alle treshold-tason. Gain palauttaa äänenvoimakkuutta, jota kompressori syö raskaalla kädellä- Treshold asettaa tason, jonka jälkeen signaalia aletaan polkemaan alaspäin. Ratio kertoo kuinka voimakkaasti signaalia poljetaan tresholdtason ylitettyään. 20-taso ei käytännössä päästä asetettua tresholdia kovempia tasoja lävitseen ollenkaan. 12

14 EQ-lohko 15 Lohkosta löytyy tehokas parametrinen taajuuskorjain. Jokasella tasolla (LF, LM, HM ja HF) on säädettävä taajuus sekä LM ja HM alueilla säädettävä Q-arvo. HF, HI MID, LO MID ja LF ovat tavallaan gain-nappuloita, jotka joko vahvistavat tai hiljentävät asetettua taajuutta. FREQ säätää taajuutta tietyllä välillä Q-arvo taas kertoo kuinka jyrkkä taajuusmuuton on. Q-arvoa voi säätää vain HI MID ja LO MID aluilla. 6-kohdassa korjaus tapahtuu vain valittuun taajuuteen, ja 0,3-kohdassa korjaus tapahtuu myös useisiin taajuuksiin sen lähialuella. Korjauksesta muodostuu kirkonkelloa musituttava mäki. HF ja LF aluilla Q-arvo on tehdassääteinen hylly, eli tasaisesti laskeva tai nouseva valitusta taajuudesta lähtien. Näin onnistut taajuuskorjauksessa Pöydän taajuuskorjain on hyvin tarkka parametrinen ekvalisaattori. Jokasella tasolla (LF, LM, HM ja HF) on säädettävä taajuus sekä LM ja HM alueilla säädettävä Q-arvo. Taajuuskorjaus 1) Valitse kanava ja paina SEL 7) Leikkaa kamaluus pois LoMid -3dB 2) Kytke EQ päälle 8) Säädä Q (n. 1,6 yleensä sopiva) 3) LF lisää tai vähennä 9) Lisää voimakkuutta kuullaksesi - HiMid +9dB Selkeydelle vähennetään, soittimille lisätään 4) HF lisää tai vähennä 10) Etsi kamalimmalta kuulostaa taajuus (FREQ) Selkeydelle lisätään 5) Lisää voimakkuutta kuullaksesi - LoMid +9dB 11) Leikkaa kamaluus pois HiMid -3dB 6) Etsi kamalimmalta kuulostaa taajuus (FREQ) 12) Säädä Q (n. 1,6 yleensä sopiva) 13

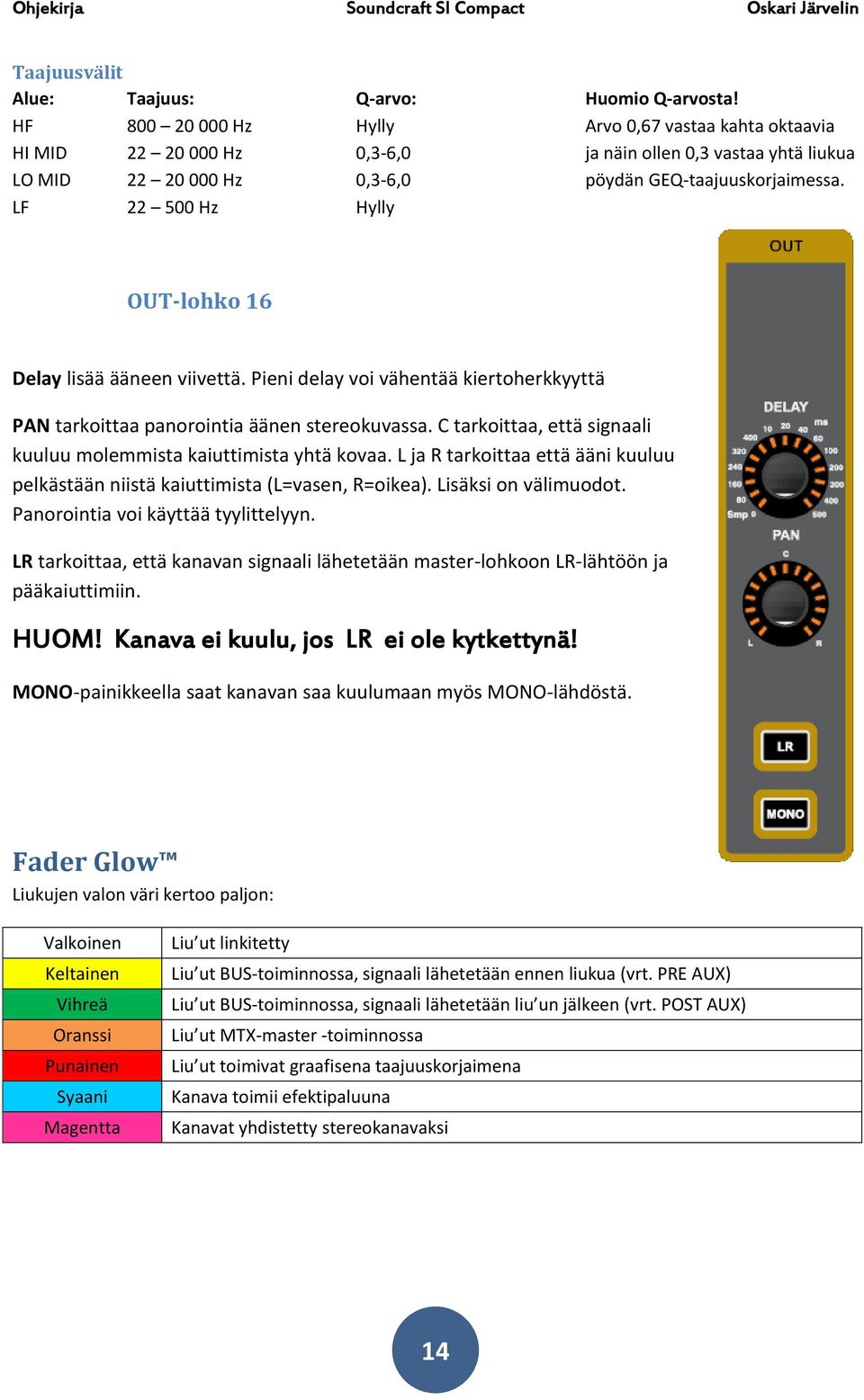

15 Taajuusvälit Alue: Taajuus: Q-arvo: Huomio Q-arvosta! HF Hz Hylly Arvo 0,67 vastaa kahta oktaavia HI MID Hz 0,3-6,0 ja näin ollen 0,3 vastaa yhtä liukua LO MID Hz 0,3-6,0 pöydän GEQ-taajuuskorjaimessa. LF Hz Hylly OUT-lohko 16 Delay lisää ääneen viivettä. Pieni delay voi vähentää kiertoherkkyyttä PAN tarkoittaa panorointia äänen stereokuvassa. C tarkoittaa, että signaali kuuluu molemmista kaiuttimista yhtä kovaa. L ja R tarkoittaa että ääni kuuluu pelkästään niistä kaiuttimista (L=vasen, R=oikea). Lisäksi on välimuodot. Panorointia voi käyttää tyylittelyyn. LR tarkoittaa, että kanavan signaali lähetetään master-lohkoon LR-lähtöön ja pääkaiuttimiin. HUOM! Kanava ei kuulu, jos LR ei ole kytkettynä! MONO-painikkeella saat kanavan saa kuulumaan myös MONO-lähdöstä. Fader Glow Liukujen valon väri kertoo paljon: Valkoinen Keltainen Vihreä Oranssi Punainen Syaani Magentta Liu ut linkitetty Liu ut BUS-toiminnossa, signaali lähetetään ennen liukua (vrt. PRE AUX) Liu ut BUS-toiminnossa, signaali lähetetään liu un jälkeen (vrt. POST AUX) Liu ut MTX-master -toiminnossa Liu ut toimivat graafisena taajuuskorjaimena Kanava toimii efektipaluuna Kanavat yhdistetty stereokanavaksi 14

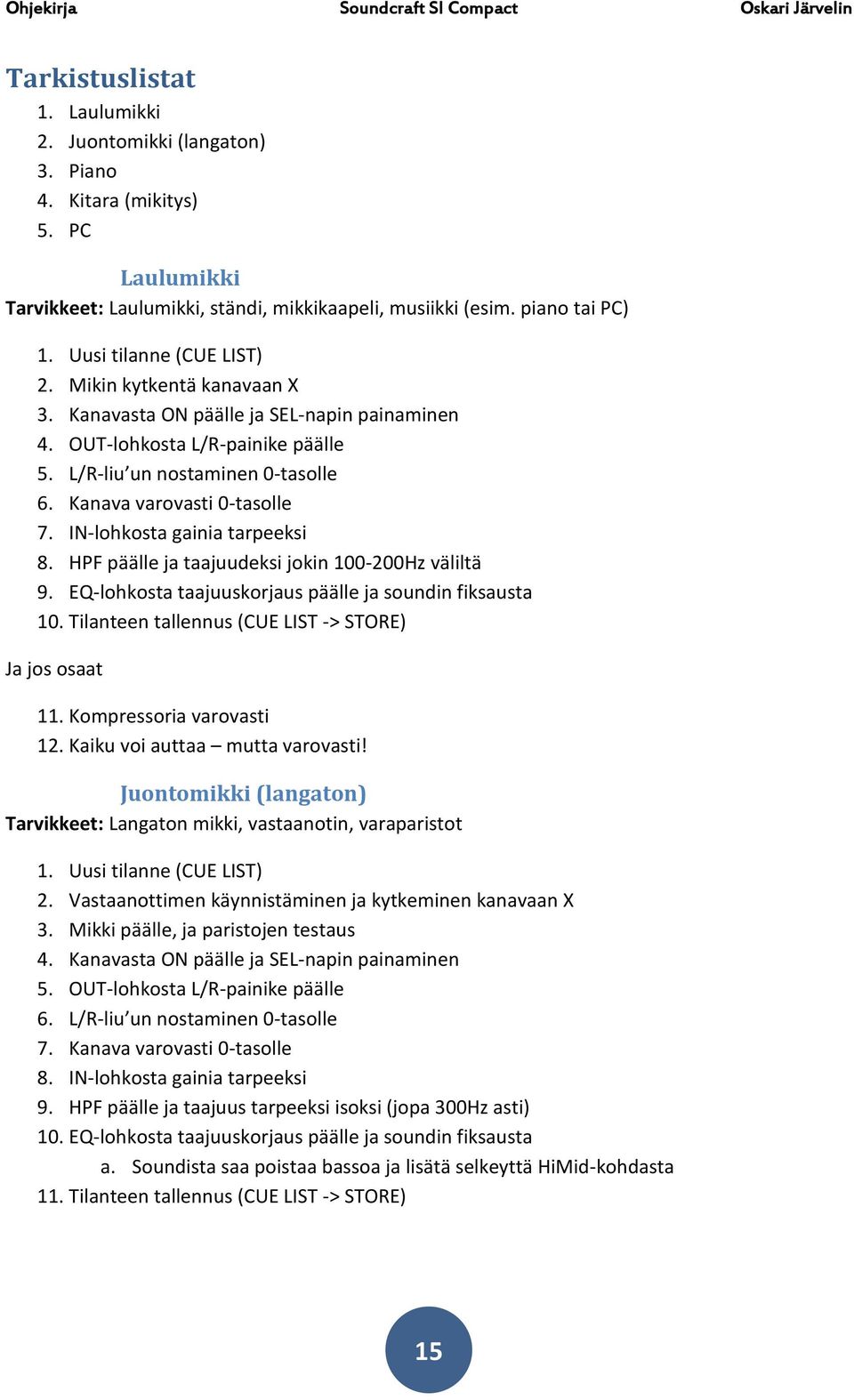

16 Tarkistuslistat 1. Laulumikki 2. Juontomikki (langaton) 3. Piano 4. Kitara (mikitys) 5. PC Laulumikki Tarvikkeet: Laulumikki, ständi, mikkikaapeli, musiikki (esim. piano tai PC) 1. Uusi tilanne (CUE LIST) 2. Mikin kytkentä kanavaan X 3. Kanavasta ON päälle ja SEL-napin painaminen 4. OUT-lohkosta L/R-painike päälle 5. L/R-liu un nostaminen 0-tasolle 6. Kanava varovasti 0-tasolle 7. IN-lohkosta gainia tarpeeksi 8. HPF päälle ja taajuudeksi jokin Hz väliltä 9. EQ-lohkosta taajuuskorjaus päälle ja soundin fiksausta 10. Tilanteen tallennus (CUE LIST -> STORE) Ja jos osaat 11. Kompressoria varovasti 12. Kaiku voi auttaa mutta varovasti! Juontomikki (langaton) Tarvikkeet: Langaton mikki, vastaanotin, varaparistot 1. Uusi tilanne (CUE LIST) 2. Vastaanottimen käynnistäminen ja kytkeminen kanavaan X 3. Mikki päälle, ja paristojen testaus 4. Kanavasta ON päälle ja SEL-napin painaminen 5. OUT-lohkosta L/R-painike päälle 6. L/R-liu un nostaminen 0-tasolle 7. Kanava varovasti 0-tasolle 8. IN-lohkosta gainia tarpeeksi 9. HPF päälle ja taajuus tarpeeksi isoksi (jopa 300Hz asti) 10. EQ-lohkosta taajuuskorjaus päälle ja soundin fiksausta a. Soundista saa poistaa bassoa ja lisätä selkeyttä HiMid-kohdasta 11. Tilanteen tallennus (CUE LIST -> STORE) 15

17 Ja jos osaat 12. Kompressoria varovasti 13. Kaiku voi auttaa mutta varovasti! Piano Tarvikkeet: 2x 1,5m 6,3mm TRS-kaapelia, 2x DI TAI 1x Stereo-DI, 2x mikkikaapeli 1. Uusi tilanne (CUE LIST) 2. L/R-liu un nostaminen 0-tasolle 3. Pianon kytkentä DI-bokseihin (L=1, R=2) 4. DI-boksien kytkentä kanaviin X ja X+1 5. Kanavasta X ON päälle ja SEL-napin painaminen 6. IN-lohkosta 48V-pahtomsyöttö päälle 7. OUT-lohkosta L/R-painike päälle ja PAN kohtaan L 8. Kanava varovasti 0-tasolle 9. IN-lohkosta gainia tarpeeksi 10. EQ-lohkosta taajuuskorjaus päälle ja soundin fiksausta 11. Kanavasta X+1 ON päälle ja SEL-napin painaminen 12. IN-lohkosta 48V-pahtomsyöttö päälle 13. OUT-lohkosta L/R-painike päälle ja PAN kohtaan R 14. Kanava varovasti 0-tasolle 15. IN-lohkosta gainia tarpeeksi 16. EQ-lohkossa kopioi kohdassa 10 tekemäsi fiksaukset tähän 17. Tilanteen tallennus (CUE LIST -> STORE) Kitara (mikitys) Tarvikkeet: kitaramikki (esim. Shure SM57), ständi, mikkikaapeli 1. Uusi tilanne (CUE LIST) 2. Mikin kytkentä kanavaan X 3. Kanavasta X ON päälle ja SEL-napin painaminen 4. OUT-lohkosta L/R-painike päälle 5. L/R-liu un nostaminen 0-tasolle 6. Kanava varovasti 0-tasolle 7. IN-lohkosta gainia tarpeeksi 8. HPF päälle ja taajuus 100Hz lähelle 9. EQ-lohkosta taajuuskorjaus päälle ja soundin fiksausta 10. Tilanteen tallennus (CUE LIST -> STORE) Ja jos osaat 11. Kompressoria varovasti 16

18 PC Tarvikkeet: PC, 3,5mm stereo TRS to 2x 6,3mm TRS, Stereo-DI, 2x mikkikaapeli 1. Uusi tilanne (CUE LIST) 2. PC auki, äänenvoimakkuus n. 80% 3. PC:n kytkeminen stereo-di-boksiin 4. DI-boksien kytkentä kanaviin X ja X+1 5. L/R-liu un nostaminen 0-tasolle 6. Kanavasta X ON päälle ja SEL-napin painaminen 7. IN-lohkosta 48V-pahtomsyöttö päälle 8. OUT-lohkosta L/R-painike päälle ja PAN kohtaan L 9. Kanava varovasti 0-tasolle 10. IN-lohkosta gainia tarpeeksi 11. EQ-lohkosta taajuuskorjaus päälle ja soundin fiksausta 12. Kanavasta X+1 ON päälle ja SEL-napin painaminen 13. IN-lohkosta 48V-pahtomsyöttö päälle 14. OUT-lohkosta L/R-painike päälle ja PAN kohtaan R 15. Kanava varovasti 0-tasolle 16. IN-lohkosta gainia tarpeeksi 17. EQ-lohkossa kopioi kohdassa 11 tekemäsi fiksaukset tähän 18. Tilanteen tallennus (CUE LIST -> STORE) 17
