1 Pneumatiikkakomponentit Tuoteluettelo 2017

2 Polarteknik johtava komponenttija järjestelmätoimittaja Polarteknik tarjoaa asiakkailleen laajan pneumatiikkakomponenttien valikoiman. Tästä luettelosta löytyy osa vakiokomponenteistamme. Pneumatiikan vakiotuotteiden lisäksi valmistamme Pimatic- tuotemerkillä erikoistuotteita paperi- ja puuteollisuuden koneisiin, kompressoreihin sekä mobile- ja materiaalinkösittelylaitteiden valmistajille. Pimatic on pneumatiikkatuotteille rekisteröity tuotemerkki. Itsenäisenä pneumatiikkatuotteiden ja -järjestelmien toimittajana voimme tarjota ja toimittaa oikeat tuotteet asiakkaidemme sovelluksiin. Vuosien kokemuksen tuoma sovellusten tuntemuksemme takaa asiakkaillemme parhaat mahdolliset tuotteet tarvittaviin sovelluksiin. Vakiotuotteemme saat myös Polarteknik-jälleenmyyjiltämme.

3 Sisällysluettelo 1. Sylinterit VDMA/ISO-sylinterit P2520-sarja 1 VDMA/ISO-sylinterit P2020-sarja 2 VDMA/ISO-sylinterit 3-5 Kompaktisylinteri CI-sarja 6 Minisylinterit P1000-sarja 7-8 Haponkestävä sylinteri AMX-sarja 9 Männänvarrettomat toimilaitteet OSP-sarja Paineilmarasiat KE-, KD-, ME- ja MD-sarjat 13 Vääntösylinterit DSO-sarja 14 Paineensiirtimet PHS-sarja 15 Johdesylinterit STG-sarja 16 Pysäytyssylinterit STK-sarja 17 Vääntösylinterit GRC-sarja 18 Luistiyksikkö LCR-sarja Venttiilit Putkistoasenteiset venttiilit 1-3 Kelat ja pistokkeet 4 ISO-laattaventtiilit 5-7 Moninapaventtiili A2-sarja 8-9 Mekaanisesti ohjatut venttiilit A-sarja Suoraohjatut magneettiventtiilit 12 2-tie venttiilit 13 Vääntötoimilaitteet DA- ja SR-sarjat Läppäventtiilit 357, 376, 385 ja 386-sarjat Vinoistukkaventtiilit 18 Aksiaaliventtiilit 19 Proportionaaliventtiilit EV- ja EVD-sarjat 20 Apuventtiilit Apuventtiilit AISI Pallohanat ja varoventtiilit Huoltolaitteet Huoltolaitteet SELEX-sarja 1-3 Huoltolaitteet RP1000- ja RP2000-sarjat 4 Huoltolaitteet 5 Huoltolaitteet, painemittarit 6 Painekytkimet MSA-sarja 7 4. Alipainekomponentit ja tarttujat Ejektorit 1 Ejektorit VSM-sarja 2 Ejektorit VSM-N-sarja 3 Ejektorit VSM-D-sarja 4 Ejektorit VMP-sarja 5 Ejektorit VMP-L-sarja 6 Ejektorit BMF-sarja 7 Ejektorit KM-sarja 8 Imukupit 9-13 Tarttujat Asennustarvikkeet Pistoliittimet MA-sarja 1-3 Pistoliittimet MB-sarja 4-5 Puristusliittimet MC-sarja 6-7 Pistoliittimet MX-sarja AISI Puristusliittimet CX-sarja AISI Asennustarvikkeet RX-sarja AISI Pistoliittimet HP-sarja 12 Helmiliittimet MO-sarja 13 Asennustarvikkeet RA-sarja Pikaliittimet GU-sarja 17 Moniputkiliittimet 18 Putket ja letkut Tilaus- ja toimitusehdot 23

4 1 Sylinterit VDMA/ISO-sylinterit P2520-sarja 1 VDMA/ISO-sylinterit P2020-sarja 2 VDMA/ISO-sylinterit 3-5 Kompaktisylinteri CI-sarja 6 Minisylinterit P1000-sarja 7-8 Haponkestävä sylinteri AMX-sarja 9 Männänvarrettomat toimilaitteet OSP-sarja Paineilmarasiat KE-, KD-, ME- ja MD-sarjat 13 Vääntösylinterit DSO-sarja 14 Paineensiirtimet PHS-sarja 15 Johdesylinterit STG-sarja 16 Pysäytyssylinterit STK-sarja 17 Vääntösylinterit GRC-sarja 18 Luistiyksikkö LCR-sarja 19 4

5 Sylinterit 1 VDMA/ISO-sylinterit P2520-sarja Tekniset tiedot Mitoitus on VDMA ja ISO mukainen. Saatavana anodisoidulla profiiliputkella (koot ) tai sidepulttirakenteisena kova-anodisoidulla pyöreällä putkella. Varustettavissa johteilla ja lukkolaitteella. Kromattu männänvarsi. Saatavana Viton-tiivistein varustettuna. Magneettimäntä - vakiona ø , tilauksesta ø Painealue: bar (0...1,0 MPa). Lämpötila-alue: C vakiotiivistein (NBR) ja C Viton-tiivistein. Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua. Tilausesimerkki P2520 RV - 63/ RA + BS + DS Sylinterisarja - = vakiorakenne P toiminen vakiosylinteri H=kromattu männänvarsi, AISI 316 P2521- läpimenevä männänvarsi R=pyöreä kova anodisoitu Sylinterin / KR=kromattu männänvarsi AISI 316 ulkopuoliset osat alumiinia tai ruostumatonta terästä pyöreä putki, sidepulttirakenne V=Viton-tiivisteet Iskunpituus männänvarren halkaisija Kiinnittimet Sylinteri ø Männänvarsi ø Liitäntäkoko Männän p-ala cm 2 Voima N / 6 bar Vaimennus +liike -liike +liike -liike pituus mm p-ala cm G 1/8 8,0 6, , G 1/4 12,6 10, , G 1/4 19,6 16, , G 3/8 31,2 28, , G 3/8 50,3 45, , G 1/2 78,5 73, G 1/ G 3/ G 3/ G 1 490,8 471, G 1 804,2 773, PNE 1-1 Valmistusohjelma Vakio iskupituudet Sylinteri ø x x x x x x x x x x x 40 x x x x x x x x x x x 50 x x x x x x x x x x x 63 x x x x x x x x x x 80 x x x x x x x x x x 100 x x x x x x x x x x 125 x x x x x x x x 160 x x x x x x x x 200 x x x x x x x x 250 x x x x x x x x 320 x x x x x x x x Lisäksi valinnaiset iskunpituudet max mm, koot max mm. PNE 1-2 1

6 1 Sylinterit VDMA/ISO-sylinterit P2020-sarja Tekniset tiedot Mitoitus on VDMA 24562, ISO ja CNOMO/NF E mukainen. Kova-anodisoitu pyöreä putki ja sidepulttirakenne. Varustettavissa johteilla ja lukkolaitteella. Kromattu männänvarsi. Saatavana Viton-tiivistein varustettuna. Painealue: bar (0...1,0 MPa). Lämpötila-alue: C vakiotiivistein (PU) ja C Viton-tiivistein. Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua. Tilausesimerkki P2020 TH - 50/ RA + BS Sylinterisarja Varustelu - = vakiorakenne Katso muut varusteluvaihtoehdot sivulta 1-4 Sylinterin / männänvarren halkaisija Iskunpituus Kiinnittimet Sylinteri ø Männänvarsi ø Liitäntäkoko Männän p-ala cm 2 Voima N / 6 bar Vaimennus +liike -liike +liike -liike pituus mm p-ala cm G 1/8 8,0 6, , G 1/4 12,6 10, , G 1/4 19,6 16, , G 3/8 31,2 28, , G 3/8 50,3 45, , G 1/2 78,5 73, G 1/ G 3/ G 3/ PNE 1-5 Valmistusohjelma Vakio iskunpituudet Sylinteri ø P x x x x x x x x P x x x x x x x x x P x x x x x x x x x x x P x x x x x x x x x x P2020T-80 x x x x x x x x x x P2020T-100 x x x x x x x x x x P2020T-125 x x x x x x x x P2020T-160 x x x x x x x x P2020T-200 x x x x x x x x Lisäksi valinnaiset iskunpituudet max mm 2

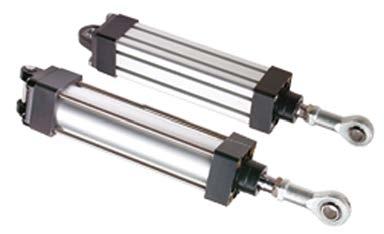

7 Sylinterit 1 VDMA/ISO-sylinterit Rakennevaihtoehdot P2021, P25211 Sylinteri läpimenevällä männänvarrella P2022 Kaksoissylinteri (tandem) P2023, P2523 R Kolmiasentosylinteri, sylinterien takapäät vastakkain P2023, P2523 R Neliasentosylinteri, sylinterien takapäät vastakkain P2028 Kolmiasentosylinteri, sylinterit peräkkäin P2007 Nestevaimennettu sylinteri Sylinterillä saavutetaan yhtä suuret työntö- ja vetovoimat, sekä parempi männänvarren ohjaus. Sylintereillä on samat iskunpituudet ja yhteinen männänvarsi, jolloin vetovoima kasvaa kaksinkertaiseksi ja työntövoima lähes kaksinkertaiseksi. Sylintereillä on samat iskunpituudet, jolloin saavutetaan kolme erilaista asentoa. Sylintereillä on eri iskunpituudet, jolloin saavutetaan neljä erilaista asentoa. Sylintereillä on eri iskunpituudet, jolloin saavutetaan kolme erilaista asentoa Sylintereillä saavutetaan tasainen liikenopeus riippumatta ulkoisen kuormituksen vaihtelusta. Varustettavissa nestesäiliöllä ja vastusventtiilillä, jolloin voidaan säätää nopeutta. Tiivistevaihtoehdot PNE 1-7 P2020T- Sylinteri voiteluvapain tiivistein käyttölämpötila-alueelle C P2020V-, P2520V Sylinteri lämmönkestävin tiivistein P2020F-- Sylinteri pakkaskäytölle P2000N- Sylinteri nestekäytölle Soveltuu raskaaseen käyttöön ja vaativiin olosuhteisiin. Männänvarsi on varustettu PTFE-huulitiivistein ja pyyhkijöin. Mäntä on varustettu kestovoidelluin nitriilikumisin huulitiivistein. Vakiona halkaisijoille. Optiona mm Männän-, männänvarren-, vaimennus-, ja O-rengas-tiivisteet lämmönkestävää Vitonia. Halkaisija-alueella männänvarrentiivisteet kuten P2020T. Sylinterin tiivisteet ovat pakkasenkestäviä -35 C lämpötilaan saakka. Kysy saatavuutta. Sylinteriä voidaan käyttää nestevakautetuissa järjestelmissä. Vaimennustiivisteet on poistettu ja männänvarren tiiviste on vaihdettu nestekäytölle sopivaksi. Saatavana halkaisijoille Varusteluvaihtoehdot PNE 1-8 P2020M Sylinteri magneettimännällä, ø P2520R Sylinteri pyöreällä putkella, ø P2020P, P2520P Sylinterin männänvarsi suojattu palkeella P2020H, P2520H Sylinteri korroosionkestävällä männänvarrella P2020K, P2520K Ulkoisesti korroosionkestävä sylinteri P2020--pn, P2520--pn Asiakaskohtainen sovellus Sylinteri on varustettu magneettimännällä kosketuksetonta asennontunnistusta varten. P2020-sarja: vakiona halkaisijat , tilauksesta halkaisijoihin P2520 sarja: vakiona halkaisijat , tilauksesta halkaisijoihin Sylinterit halkaisijoilla voidaan toimittaa pyöreällä, kovaanodisoidulla putkella profiiliputken sijaan. Vakiona halkaisijoille Suojapalkeen asennus muuttaa mitoitusta ja iskunpituuksissa on rajoituksia, pyydä erillinen mittataulukko. Sylinteri on varusteltu haponkestävällä männänvarrella. Sylinterin ulkopuoliset osat ovat korroosionkestävää alumiinia tai ruostumatonta terästä. Piirustusnumerolla voidaan määritellä asiakaskohtainen ratkaisu perussylinterin rakennetta hyödyntäen. PNE 1-6 PNE 1-9 3

8 1 Sylinterit VDMA/ISO-sylinterit Anturit Anturikiinnittimet Tilausnumero Jännite Virta Kaapeli Reed-rele P2520-Reed-3-1A V AC/DC < 500 ma 5 m Reed-rele P2520-Reed-3-M V AC/DC < 500 ma 200 mm + M8 PNP-anturi P2520-PNP-3-1A V DC < 200 ma 5 m PNP-anturi P2520-PNP-3-M V DC < 200 ma 200 mm + M8 NPN-anturi P2520-NPN-3-1A V DC < 200 ma 5 m PNE 1-3 Johteet Halkaisija P2520 profiiliputki P2520R ja P2020R sidepulttirakenne 32 KR KR KR Ei tarvita kiinnitintä 63 KR KR KR KR KR Sylinteriä ei saatavana KR halkaisijoilla KR-250 Tilausesimerkki 320 KR-320 Sylintereihin on saatavana sekä U- että H-profiilijohteita. H-profiilijohteita on saatavana sekä liuku- että lineaarikuulalaakeroituna. Maksimi iskunpituus: 2500 mm. P50 G Kiinnittimet Lukkolaitteet Johdetyyppi P51G- U-profiili, liukulaakeri P50G- H-profiili, liukulaakeri P50K- H-profiili, lineaarikuulalaakeri Sylinterin halkaisija Sylinterin iskunpituus Sylinterit ovat saatavissa lukkolaitteella varustettuna. Lukko estää sylinterin liikkeen, mikäli lukon ohjauspaine laskee alle 4 bar. Painealue: bar (0,4...0,8 MPa) Tilausesimerkki P / Sylinteri, katso sivu 1-1 Sylinterin iskunpituus Lukkosylinteriä käytettäessä on huomioitava sylinterin minimipituuden kasvu seuraavasti: Sylinteri ø Lisäpituus Lukitusvoima N Liitäntäkoko mm 600 G 1/ mm 1000 G 1/ mm 1500 G 1/ mm 2200 G 1/ mm 3000 G 1/ mm 5000 G 1/8 PNE 1-4 4

9 Sylinterit 1 VDMA/ISO-sylinterit Kiinnittimet sarjoille P2520, P2020 ja P1600 Laippakiinnitin FS Nivelkorvake MA Niveltappi AS (ø ) (ø ) (ø ) Saatavana myös MS (ø ) Haarukkanivelkiinnitin UA Kulmalevykiinnitin SS Pallonivelkiinnitin BS (ø ) (ø ) (ø ) Saatavana myös US (ø 80, 100, 160, 200) Saatavana myös BH Haarukkanivelkytkin CS Nivelkorvakepari VA/ZA Keskinivelkiinnitin TA (ø ) (ø ) (ø ) Saatavana myös CH Saatavana myös VS ja VH (ø ) Saatavana myös TS (ø 160, 200, 250) TA/TS R pyöröputkelle TA P2620- sarjalle, jossa 050 on halkaisija Pallonivelkiinnitin RA, RA std Lukitusmutteri DS Nivelsilmukka PA (ø ) (ø ) (ø ) Saatavana myös RS (vakiona kokoihin ) Saatavana DH Saatavana myös PS (ø ) Nivelkorvakepari, VDMA, vastakiinnike TA:lle YS Laakeripukki LA Nivelkorvake, kapea NA (ø ) (ø ) (ø ) Saatavana myös LS Käytettäessä vastakiinnikkeinä RA/RS:ää sylinterin halkaisijoilla 50, 80 ja 125 on lisäksi tilattava niveltappisarja NA/RA , jossa 050 on halkaisija. Ei koske RA STD. Tilausesimerkki Kiinnitin materiaalit A= alumiini S= teräs H= RST RA Sylinterisarja halkaisija 032= 32 mm, 040= 40 mm 050= 50 mm, 063= 63 mm 080= 80 mm, 100= 100 mm 125= 125 mm, 160= 160 mm 200= 200 mm, 250= 250 mm 320= 320 mm 5

10 1 Sylinterit Kompaktisylinteri ACE-sarja Tekniset tiedot Lyhytrakenteinen kompakti paineilmasylinteri. Mitoituksiltaan ISO mukainen. Sylinterin halkaisija mm. Saatavana sekä yksi-, että kaksitoimiset mallit. Magneettimäntä vakiona. Varsi mm AISI 303, mm kromattua terästä. Halkaisijat mm. Varsi kromattua terästä. Päädyt ja putki alumiinia. Yksitoimiset sylinterien painealue 1, bar Kaksitoimisen sylinterin painealue 1, bar Lämpötila-alue C Väliaine: Suodatettu, voideltu tai voitelematon paineilma Tilausesimerkki Sylinterisarja ACE=kaksitoiminen ASE=yksitoiminen, jousipalautus ATE=yksitoiminen, työntävä jousi ACED=läpimenevä varsi TACE=sylinteri johteilla ACE40X50SG G= G kierre halk. >=32 Magneettimäntä Iskunpituus Halkaisija Sylinteri ø Männänvarsi ø Liitäntäkoko Männänvarren kierre Sisäkierre Ulkokierre Voima N / 6 bar 16 8 M5 M4 M8x1, M5 M6 M8x1, M5 M6 M8x1, G 1/8 M8 M10x1, G 1/8 M8 M10x1, G 1/8 M10 M12x1, G 1/8 M10 M12x1, G 1/8 M12 M16x1, G 1/8 M12 M16x1, G1/4 M Vakioiskunpituus Yksitoiminen: Kaksitoiminen: 5, 10, 15, 20 ja 25 mm 5, 10, 15, 20, 30, 40, 50, 60, 80 ja 100 mm 6

11 Sylinterit 1 Minisylinterit P1000-sarja Tekniset tiedot Sylinterityyppi on yksi- tai kaksitoiminen, ISO 6432 standardin mukainen paineilmasylinteri. Männänvarsi ja putki ruostumatonta terästä, päädyt anodisoitua alumiinia. Saatavana Viton-tiivistein varustettuna. Painealue: bar (0...1,0 MPa) Lämpötila-alue: C vakiotiivistein (NBR), C Viton-tiivistein Väliaine: Kuiva tai öljytty ilma tai neutraalit kaasut, suodatusaste 40 µm Tilausesimerkki Sylinterisarja P1000C-kaksitoimiset sylinterit P1001C-sylinterit läpimenevällä männänvarrella P1004C-yksitoimiset sylinterit P1020C-sylinterit säädettävällä päätyvaimennuksella P1000C - 20/ M + U Sylinterin / männänvarren halkaisija Iskunpituus Kiinnittimet Varustelu M= magneettimäntä (vakiona) V= Viton-tiivisteet Sylinteri ø Männänvarsi ø Liitäntäkoko Männän p-ala cm 2 Voima N / 6 bar Voima N / 6 bar +liike -liike yksitoimiset +liike -liike 8 4 M5 0,5 0,37 25, , M5 0,78 0,65 41,1 46, M5 1,13 0,85 60,3 67, M5 2,00 1,72 99, , G 1/8 3,14 2,64 160,3 188,4 158, G 1/8 4,91 4,12 261,9 294,6 247 PNE 1-16 Valmistusohjelma Sylinteri ø Vakioiskunpituudet yksitoimiset P1004C Vakioiskunpituudet kaksitoimiset P1000C Vakioiskunpituudet P1020C x x x x x x x x x x x 10 x x x x x x x x x x x 12 x x x x x x x x x x x 16 x x x x x x x x x x x x x 20 x x x x x x x x x x x x x x x x x x x x 25 x x x x x x x x x x x x x x x x x x x x PNE

12 1 Sylinterit Minisylinterit P1000-sarja Anturit P1000-sarjaan sopivat P2520-Reed- ja P2520-PNP anturit. Anturien kiinnittimen tilausnumero on KP-10063, kiinnittimet on tilattava erikseen. Kiinnittimet Laippakiinnitin Kulmalevykiinnitin Mutteri kaulalle Sylinteri ø Tilausnumero Sylinteri ø Tilausnumero Sylinteri ø Tilausnumero 8 F S D F S D F S D F S D F S D F S D 22 Pallonivelkiinnitin Haarukkanivelkytkin Mutteri männänvarrelle Sylinteri ø Tilausnumero Sylinteri ø Tilausnumero Sylinteri ø Tilausnumero 8 B 04 8 C 04 8 D B C D B C D B C D B C D BS CS DS 032 Haarukkanivelkiinnitin Sylinteri ø Tilausnumero 8 U U U U U U

13 Sylinterit 1 Haponkestävä sylinteri AMX-sarja Tekniset tiedot Kaksitoiminen päätyvaimennettu paineilmasylinteri. Mitoitus ISO6431 ja VDMA mukainen. Magneettimäntä vakiona. Soveltuu vaativiin olosuhteisiin. Kaikki ulkoiset osat AISI316. Painealue: bar (0...1,0 MPa) Lämpötila-alue: ºC vakiotiivistein (NBR/PU), ºC Viton-tiivistein Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Tilausesimerkki AMX - 63/ Sylinterisarja P = Läpimenevä männänvarsi V = Viton-tiivisteet V1 = Männänvarrella Viton-tiiviste TA1 = Kaksoissylinteri, varret kiinteästi TA2 = Kaksoissylinteri TA3 = Moniasentosylinteri, takapäät vastakkain TA4 = Moniasentosylinteri, varret vastakkain WH = Pidennetty männänvarvi D = Ilman päätyvaimennuksia F = Männänvarrella sisäkierre Z = Suojapalje männänvarrelle Sylinterin / männänvarren halkaisija Iskunpituus Sylinteri ø Männänvarsi ø Liitäntäkoko Männän p-ala cm 2 Voima N/& bar Vaimennus +liike -liike +liike -liike pituus mm G 1/8 8,0 6, G 1/4 12,6 10, G 1/4 19,6 16, G 3/8 31,2 28, G 3/8 50,3 45, G 1/2 78,5 73, G 1/ G 3/ G 3/ Kiinnittimet MH RH UH SH FH TH LH PH 9

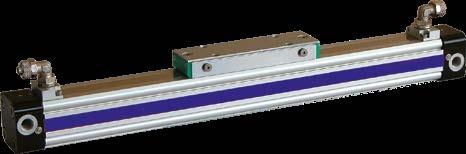

14 1 Sylinterit Männänvarrettomat toimilaitteet OSP-sarja Tekniset tiedot Täydellinen männänvarreton toimilaiteohjelma. Halkaisijat mm, useita rakennevaihtoehtoja. Ainutlaatuinen rst- teräsnauhatiivistys takaa pitkän ja ongelmattoman toiminnan. Versiot VAKIOMALLIT OSP-P10-P80 Vakiomallinen kelkka. Pääty voidaan kääntää 4x90º paineliitännän kytkemiseksi halutusta suunnasta. Magneettimäntä on vakiovarusteena. Lohenpyrstöurallinen profiili lisävarusteiden ja itse sylinterin kiinnitykseen. INTEGROITU VENTTIILI Täydellinen kompakti ratkaisu optimaaliseen sylinterin hallintaan. MOLEMMAT PAINELIITÄNNÄT SAMASSA PÄÄDYSSÄ Yksinkertainen ja tilaa säästävä ratkaisu. SYLINTERIN SUUNTAISET PAINELIITÄNNÄT Ratkaisu asennusongelmiin. DUPLEX -YHDISTELMÄ Yhdistää kaksi saman kokoista OSP-P -sylinteriä tiiviiksi yksiköksi, jolla saavutetaan korkea suorituskyky ja kompakti rakenne. MULTIPLEX -YHDISTELMÄ Yhdistää kaksi tai useampia samankokoisia OSP-P -sylintereitä tiiviiksi yksiköksi. Kelkkojen suuntaus/asento on vapaasti valittavissa. PUHDASTILA VERSIO DIN EN ISO normin mukainen sylinteri käytettäväksi puhdastilasovelluksissa. 10

15 Sylinterit 1 Männänvarrettomat toimilaitteet OSP-sarja VERSIO MATALIIN NOPEUKSIIN Voitelurasvan erikoiskoostumuksella hidas ja tasainen männänliike nopeusalueella m/s. Pienimmät saavutettavat nopeudet riippuvat monista tekijöistä. Ota yhteyttä tekniseen osastoomme. Hitailla nopeuksilla Viton tiivisteiden käyttö saattaa heikentää suorituskykyä. Voitelemattoman paineilman käyttö on suositeltavaa. RUOSTUMATON VERSIO Kosteisiin tai märkiin olosuhteisiin. Kaikki ruuvit ovat A2-laadun ruostumatonta terästä (materiaali nro /1.4303). ATEX-VERSIO Käytettäväksi Ex-suojatussa tilassa. VITON VERSIO Käytettäväksi kuumissa ja kemiallisesti ankarissa olosuhteissa. Kaikki tiivisteet ovat Viton -materiaalia. Tilausesimerkki Sarja Männän halkaisija 10= 10 mm 16= 16 mm 25= 25 mm 32= 32 mm 40= 40 mm 50= 50 mm 63= 63 mm 80= 80 mm Männän kiinnitys 0= vakio 1= tandem (kaksoiskelkka) 4= puhdastila versio Paineliitännät 0= vakioliitännät 1= sylinterin suuntaisina 2= molemmat samassa päätykappaleessa 7= puhdastila versio Tiivisteet 0= vakiotiivisteet (NBR) 1= Viton OSP-P ATEX Ex-suojattu Iskunpituus 5 numeroa (mm) Ruuvit 0= vakioruuvit (galvanoitu teräs) 1= ruostumaton teräs Voitelu 0= vakiorasva 1= matalanopeusvoitelu *) *) Erikoistilauksesta matalanopeusvoitelua ja Viton-tiivisteitä voidaan käyttää samanaikaisesti Kiinnittimet Kulmakiinnitin Keskikiinnitin Sylinterien päätykiinnitykseen Pitkien sylinterien tukemiseen tai kiinnittämiseen lohenpyrstöurista A B C D E Kääntökiinniitin Kääntökiinnitin siirtää liikevoiman sylinterin toiselle puolelle, esim. likaisissa olosuhteissa. Haarukkakiinnitin Joustava kiinnitin ulkoisilla johteilla tuetuille kuormille. 11

16 1 Sylinterit Männänvarrettomat toimilaitteet OSP-sarja Anturit Tilausnumero Jännite Kaapeli Reed rele, NO KL AC/DC 5 m Reed rele, NC KL AC/DC 5 m PNP anturi KL DC 100 mm +5 m jatko NPN anturi KL DC 145 mm + 5 m jatko Jarrut Anturit Ex-versioon - ota yhteyttä myyntiosastoomme AB Aktiivijarru MB-SL Multibrake -jarru (sis. Slideline -johteen) Tilausnumero Tilausnumero AB25 MB-SL25 AB32 MB-SL32 AB40 MB-SL40 AB50 MB-SL50 AB63 MB-SL63 AB80 MB-SL80 MB-PL -jarru on saatavana myös jarrukenkien kulumisen ilmaisevalla anturilla. MB-PL Multibrake -jarru (sis. Proline -johteen) Tilausnumero MB-PL25 MB-PL32 MB-PL40 MB-PL50 PNE 1-25 MB-PL -jarru on saatavana myös jarrukenkien kulumisen ilmaisevalla anturilla. Johteet Proline rullalaakeroitu johde, alumiini maksimi iskunpituus 3750 mm Tilausnumero PL16 PL25 PL32 PL40 PL50 Starline kuulalaakeroitu johde maksimi iskunpituus 3700 mm Tilausnumero STL16 STL25 STL32 STL40 STL50 12 Powerslide rullalaakeroitu johde maksimi iskunpituus 3500 mm Heavy Duty kuulalaakeroitu johde maksimi iskunpituus 3700 mm Tilausnumero PS 16/25 PS 25/25 PS 32/44 PS 40/60 Tilausnumero HD25 HD32 HD40 HD50 Slideline liukulaakeroitu johde maksimi iskunpituus 5500 mm Tilausnumero SL16 SL25 SL32 SL40 SL50 SL63 SL80 PNE 1-26

17 Sylinterit 1 Paineilmarasiat KE-, KD-, ME- ja MD-sarjat Tekniset tiedot Yksi- tai kaksitoiminen mäntä- tai kalvotyyppinen paineilmarasia ilman päätyvaimennusta. Vaippa on galvanoitua terästä. Männänvarsi on terästä SIS Kalvo on kudosvahvisteista nitriilikumia. Tiivisteet ovat nitriilikumia. Painealue: bar (0...0,8 MPa) Lämpötila-alue: ºC Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua. Mäntätyyppiset paineilmarasiat Toiminta Tilausnumero Voima kn / 6 bar Iskunpituus Liitäntäkoko Männänvarren mutteri Kiinnitysmutteri Yksitoiminen KE ,6 50 G 1/4 M 12 x 1,75 M 24 x 3 Yksitoiminen KE ,6 80 G 1/4 M 12 x 1,75 M 24 x 3 Yksitoiminen KE G 1/4 M 12 x 1,75 M 24 x 3 Yksitoiminen KE G 1/4 M 12 x 1,75 M 24 x 3 Yksitoiminen KE G 1/2 M 24 x 3 M 48 x 3 Yksitoiminen KE G 1/2 M 24 x 3 M 48 x 3 Kaksitoiminen KD G 1/2 M 24 x 3 M 48 x 3 Kaksitoiminen KD G 1/2 M 24 x 3 M 48 x 3 PNE 1-26 Kalvotyyppiset paineilmarasiat Toiminta Tilausnumero Voima kn / 6 bar Iskunpituus Liitäntäkoko Männänvarren mutteri Kiinnitysmutteri Yksitoiminen ME G 1/4 M 12 x 1,75 M 24 x 2 Yksitoiminen ME G 1/4 M 16 x 2 M 36 x 3 Yksitoiminen ME G 1/2 M 20 x 2,5 M 36 x 3 Kaksitoiminen MD G 1/4 M 12 x 1,75 M 24 x 2 Kaksitoiminen MD G 1/4 M 16 x 2 M 36 x 3 Kaksitoiminen MD G 1/2 M 20 x 2,5 M 36 x 3 PNE 1-27 Kiinnittimet Haarukkanivelkytkin Rasian tyyppi Tilausnumero ME&MD/300, KE 160/300 C-12 x 1,75 ME/MD-600 C-16 x 2 PNE

18 1 Sylinterit Vääntösylinterit DSO-sarja Tekniset tiedot Hammastanko-hammaspyörärakenteinen kaksitoiminen vääntösylinteri. Soveltuu raskaaseen käyttöön. Päädyt, putki ja runko ovat alumiinia. Hammastanko ja -pyörä ovat terästä. Painealue: bar (0...1,0 MPa) Lämpötila-alue: ºC Väliaine: Sumuvoideltu paineilma, suodatusaste 5 µm Tilausesimerkki DSO-P - 63 / D - P - H Sylinterisarja DSO-P= pneumaattinen käyttö DSO-H= hydraulinen käyttö DSO-HPE22= pneumaattinen käyttö, öljyvakautus ja nopeudensäädöt DSO-HPE66= pneumaattinen käyttö, öljyvakautus, nopeudensäädöt ja lukkoventtiilit DSO-HPR= hydropneumaattinen käyttö, öljy oikealla DSO-HPL= hydropneumaattinen käyttö, öljy vasemmalla Lisävarusteet H= sääd. rajoitin (15º/pääty) E= magneettimäntä Päätyvaimennus vakiona vaimentamaton P= pneum.säädettävä PP=pneum.progressiivinen OEM= hydr.säädettävä Sylinterin halkaisija 50= 50 mm 63= 63 mm 80= 80 mm 100= 100 mm 125= 125 mm 160= 160 mm 200= 200 mm Akselimalli vakiona kuvan mukainen D= läpimenevä B= reiällinen BN= sisäpuolinen kiilaura Vääntökulma º Sylinterin halkaisija Vääntömomentti 6 barin paineella Nm Nm Nm Nm Nm Nm Nm 14

19 Sylinterit 1 Paineensiirtimet PHS-sarja Tekniset tiedot Kevyeen ja keskiraskaaseen käyttöön soveltuva ilma-/öljysäiliö, jolla muunnetaan ilmanpaine öljynpaineeksi. Putki ja päädyt ovat alumiiniseosta. Sidepultit ovat ruostumatonta tai sinkittyä terästä. Asennetaan pystysuoraan. Painealue: bar (0...1,0 MPa) Lämpötila-alue: ºC Väliaine: Kuiva tai sumuvoideltu paineilma tai neutraalit kaasut, suodatusaste 40 µm. Käyttöolosuhteisiin soveltuva hydrauliöljy Valmistusohjelma ja tilausnumerot Halkaisija Tilausnumero Iskutilavuus öljy dm 3 Liitäntäkoko Korkeus mm 40 PHS-40-0,063 0,063 G 1/ PHS-40-0,125 0,125 G 1/ PHS-40-0,025 0,25 G 1/ PHS-63-0,5 0,5 G 3/ PHS-63-1,0 1,0 G 3/ PHS-100-2,0 2,0 G 1/ PHS-100-4,0 4,0 G 1/2 610 PNE 1-30 Rakennevaihtoehdot Saatavana myös ilmasäiliönä ilman näyttöputkea. Tilattaessa lisätään tilaustunnukseen kirjain I (Esimerkki: PHS-40-0,5-I). 15

20 1 Sylinterit Johdesylinterit STG-sarja Tekniset tiedot Kaksitoiminen sylinteri kohteisiin, joissa esiintyy poikittaisvoimia tai joissa tarvitaan pyörimätöntä rakennetta. Kompaktiin kokonaisuuteen on yhdistetty sylinteri sekä kaksi pyöröjohdetta. Johteet ovat joko liuku- tai kuulalaakeroituja. Työpaine: maksimi 10 bar Lämpötila-alue: º C Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Tilausesimerkki STG - M - 32 GN - 25 Sylinterisarja laakerointi M= liukulaakeri B= kuulalaakeri Iskupituus Katso iskunpituudet valmistusohjelmataulukosta Sylinterin halkaisija 12= 12 mm 16= 16 mm 20= 20 mm 25= 25 mm 32= 32 mm 40= 40 mm 50= 50 mm 63= 63 mm Liitäntäkierre Vakio =M5 (Ø 12-16) GN= G -kierre (Ø 20 tai yli) NN= NPT -kierre (Ø 20 tai yli) ERIKOISISKUT Voidaan valmistaa 5 mm välein, mutta rakennepituus on kuitenkin sama kuin seuraava standardi-iskunpituus. Valmistusohjelma Iskunpituus Max iskunpituus 12 M 5 x x x x x x x x x x x x M 5 x x x x x x x x x x x x G 1/8 x x x x x x x x x x x x x x G 1/8 x x x x x x x x x x x x x x G 1/8 x x x x x x x x x x x x G 1/8 x x x x x x x x x x x x G 1/4 x x x x x x x x x x x x G 1/4 x x x x x x x x x x x x 400 Sylinteri ø Liitäntäkoko STG-M STG-B 16

21 Sylinterit 1 Pysäytyssylinterit STK-sarja Tekniset tiedot Yksi- tai kaksitoiminen sylinteri materiaalinkäsittelyn kuljetinratkaisuihin. Paksu männänvarsi sekä normaalia pidempi varren laakerointi mahdollistavat sylinterin käytön kohteissa, joissa esiintyy iskumaisia sivuttaiskuormia. Läpimenevät kiinnitysreiät on varustettu kierteillä. Vakiona magneettimäntä, antureiden kiinnitysurat kolmella sivulla. Työpaine: maksimi 10 bar Lämpötila-alue: º C Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Tilausesimerkki Sylinterisarja Männänvarsi - = pyöreä M= pyörimätön J= pyörimätön, varustettu rullalla STK - M Y N11 Halkaisija 20, 32, 40, 50 Toiminta - = kaksitoiminen (ei J-malli) Y= yksitoiminen, työntävä jousi Y1= kaksitoiminen, työntävä jousi Iskupituus 10, 15, 20, 25, 30 varustelu - = normaali männänvarsi N11= männänvarren sisäpuolinen kierre (ei J- malli) Käyttökohteet 17 PNE 1-31

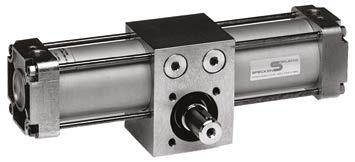

22 1 Sylinterit Vääntösylinterit GRC-sarja Tekniset tiedot Hammastanko-/hammaspyörä- rakenteinen vääntösylinteri. Kuulalaakeroitu vakiovääntösylinteri, rullalaakeroitu tarkkuussylinteri ja hidasnopeussylinterit. Liitännät molemmissa päädyissä sekä toisella sivulla. Ontto keskiöakseli helpottaa mahdollisten lisälaitteiden putkitusta. Työpaine: maksimi 10 bar Lämpötila-alue: º C Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Tekniset tiedot GRC-5 GRC-10 GRC-20 GRC-30 GRC-50 GRC-80 Vääntömomentti Nm (5 bar) 0, Minimi työpaine GRC 1 bar Minimi työpaine GRC-K 1,5 bar 1 bar Minimi työpaine versiot A1 ja A2 2,5 bar 2 bar 1,5 bar Energian vaimennus GRC ja GRC-K 0,005 J 0,008 J 0,03 J 0,03 J 0,04 J 0,11 J Energian vaimennus versiot A1 ja A2 0,04 J 0,59 J 1,41 J 1,71 J 2,33 J 2,78 J Päätyvaimennus GRC ja GRC-K uretaanivaimennettu Vääntökulman säätö GRC/GRC-K vääntökulma on rajoitettavissa säätöruuveilla 0-50º / pääty Vääntökulman säätö versiot A1 ja A2 vääntökulma on säädettävissä iskunvaimentimella ± 3º / pääty Iskunvaimentimen tyyppi versiot A1 ja A2 NCK-0,3 NCK-0,3 NCK-07 NCK-07 NCK-1,2 NCK-2,6 Keskiakselin reikä ø 4 mm 8 mm 11 mm 13 mm 14 mm 17 mm PNE 1-33 Tilausesimerkki GRC - K A1 Malli - = vakio K= rullalaakeroitu tarkkuusmalli Koko 5= 0,5 Nm (ei K- malli) 10= 1 Nm 20= 2 Nm 30= 3 Nm 50= 5 Nm 80= 8 Nm Vääntökulma 90= 0-100º 180= 0-190º Varustelu - = uretaanivaimennettu säätöruuvi A1= Ulkopuolinen iskunvaimennus, kokoonpano 1 A2= Ulkopuolinen iskunvaimennus, kokoonpano 2 A3= Asennusvalmius ulkopuolisille iskunvaimentimille, vääntökulman säätöpultti, kiinteä päätyvaimennus GRC/GRC-K-*-A1 GRC/GRC-K-*-A2 GRC/GRC-K-*-A3 18

23 Sylinterit 1 Luistiyksikkö LCR-sarja Tekniset tiedot Kaksitoiminen kaksoissylinteri tarkkuusjohteella ja lineaarilaakeroidulla luistilla. Sylinteri voidaan varustaa iskun pituuden rajoittimilla sekä iskunvaimentajilla. Liitännät molemmilta sivuilta sekä takapäädystä. Magneettimäntä vakiona. Työpaine: maksimi 10 bar Lämpötila-alue: º C Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua. Tilausesimerkki Sylinterisarja LCR - Q S 1 D T Malli - =vakio Q= päätylukko takapäädyssä Halkaisija Iskunpituus Pysäytin, materiaalit - =vakio, teräs T= karkaistu teräs Liitäntä (vain jos vaimennin/rajoitin) - =vakio D= liitäntä rajoitinruuvin/ iskunvaimentimen pidikkeessä Rajoittimen/iskunvaimentimen sijoitus Koodi Sijoitus S1 1 S2 2 S3 3 S4 4 S5 1 ja 3 S6 2 ja 4 Vaimennintyyppi S= rajoitinruuvi A= iskunvaimennin Iskunpituudet Iskunpituus mm Sylinteri ø x x x x x 8 x x x x x x 12 x x x x x x x 16 x x x x x x x x 20 x x x x x x x x x 25 x x x x x x x x x PNE

24 2 Venttiilit Putkistoasenteiset venttiilit 1-3 Kelat ja pistokkeet 4 ISO-laattaventtiilit 5-7 Moninapaventtiili A2-sarja 8-9 Mekaanisesti ohjatut venttiilit A-sarja Suoraohjatut magneettiventtiilit 12 2-tie venttiilit 13 Vääntötoimilaitteet DA- ja SR-sarjat Läppäventtiilit 357, 376, 385 ja 386-sarjat Vinoistukkaventtiilit 18 Aksiaaliventtiilit 19 Proportionaaliventtiilit EV- ja EVD-sarjat 20 Apuventtiilit Apuventtiilit AISI Pallohanat ja varoventtiilit

25 Venttiilit 2 Putkistoasenteiset venttiilit Tekniset tiedot Putkistoasenteinen 5/2- tai 5/3- luistiventtiili kaksitoimisten tai 3/2- luistiventtiili yksitoimisten sylinterien ohjaukseen tai vastaaviin käyttöihin. Yksittäis- tai ryhmäasennus. Materiaalit: runko ja kara ovat alumiinia, päädyt G 1/8 ja G 1/2 sinkkivalua ja G 1/4 on muovia Tiivisteet: nitriilikumia Voitelu: huoltovapaa, lisävoitelu tarpeeton Painealue: katso taulukko sivulta 2-2 ja 2-3 tilausnumerot Lämpötila-alue: ºC Sähköiset arvot Sähköliitännät: G 1/8: Pg 07 ja G 1/4, 1/2: Pg 09 Suojaus: IP 65 pistoke kiinnitettynä Ohjausjännitteet: DC 24 V ja AC 230 V/50/60 Hz Jännitekestoisuus: 100 % ED Jännitetoleranssi: ±10 % nimellisarvosta Tehontarve: G 1/8: DC 2,9 W, AC 3,7/3,1 VA ja G 1/4 DC 2,5 W, AC 6/4,9 VA G 1/2: DC 3,0 W, AC 2,4/2,0 VA Käsinohjaus vakiona sähköohjatuissa malleissa Saatavana myös LED- pistokkein varustettuna Venttiilien läpivirtausarvot Venttiilisarja Liitäntäkoko Virtausaukko mm 2 Nimellisvirtaus dm 3 /s (* 3121 ja asentoiset G 1/ ja asentoiset G 1/ ja asentoiset G 1/ ja asentoiset G 1/ asentoiset G 1/ asentoiset G 1/ (* tulopaine 6 bar ja lähtöpaine 5 bar PNE

26 2 Venttiilit Putkistoasenteiset venttiilit Tilausnumerot 5/2- ja 5/3- venttiileille Tunnus ja ohjaustapa Koko Tilausnumero Painealue bar Kytkentäaika (auki/kiinni) Paino G 1/ * 1, ms 124 g Sähkö-sisäinen painepalautus G 1/4** G 1/ * * ms 50 ms 222 g 590 g Sähkö-jousi Sähkö-sähkö G 1/8 G 1/4** G 1/ * * * 1, ms 30 ms 50 ms 176 g 313 g 770 g Sähkö/jousi/sähkö G 1/8 G 1/4** G 1/ * * * ms 40 ms 50 ms 190 g 421 g 770 g Sähkö/jousi/sähkö G 1/8 G 1/4** G 1/ A-3-* A-3-* A-3-* ms 40 ms 50 ms 190 g 421 g 770 g G 1/ , g Paine-sisäinen painepalautus G 1/8 G 1/4** g 153 g Paine-paine G 1/4** g Paine-jousi Sähköiset venttiilit: Tilausnumerot täydennetään korvaamalla taulukossa oleva tähti magneettikelan jännitteellä esim VDC. ** poistoliitäntöjen 3 ja 5 koko G 1/8. PNE 2-12 Tilausesimerkki VDC - LED Venttiilisarja Ohjaustapa Led-pistoke Jännite 2

27 Venttiilit 2 Putkistoasenteiset venttiilit Tilausnumerot 3/2- venttiileille Tunnus ja ohjaustapa Koko Tilausnumero NO= normaalisti avoin NC= normaalisti suljettu Painealue bar Kytkentäaika (auki/kiinni) Paino G 1/8 G 1/ NC-3-* NO-3-* 1, , ms 30 ms 120 g 120 g Sähkö-sisäinen painepalautus G 1/4 G 1/ NC-3-* NO-3-* ms 30 ms 203 g 203 g Sähkö-jousi G 1/8 G 1/ * * 1, ms 30 ms 172 g Sähkö-sähkö G 1/8 G 1/ NC NO-3 1, , g 68 g Paine-sisäinen painepalautus G 1/4 G 1/ NC NO g 122 g Paine-jousi G 1/8 G 1/ g 134 g Paine-paine Sähköiset venttiilit: Tilausnumerot täydennetään korvaamalla taulukossa oleva tähti magneettikelan jännitteellä esim VDC PNE 2-13 Tilausnumerot asennussarjoille Koko Nimitys Tilausnumero Paineliitäntä Huom! G 1/ sarjat G 1/ ja sarjat G 1/ sarjat Tukkiasennussarja (* TAS-3-1/8-n (** G 1/4 Peitelevy TPL-3-1/8 Kiskoasennussarja KAS-1/4-n G 3/8 Asennuskisko PK-1/4-n G 3/8 Kiinnitinsarja AS-1/4 Tukkiasennussarja (* TAS-3-1/4-n (** G 1/4 5/2- ja 5/3- venttiileille Tukkiasennussarja (* TAS-3-1/4-3/2-n (** G 1/4 3/2- venttiileille Peitelevy TPL-3-1/4 Tukkiasennussarja (* TAS-3-1/2-n G 1/2 Peitelevy TPL-3-1/2 (* Sisältää tiivisteet ja kiinnitysruuvit venttiileille (** n= ryhmän venttiilien lukumäärä PNE

28 2 Venttiilit Kelat ja pistokkeet F- sarjan kelat (kela FAS) sopivat seuraaville venttiilisarjoille: F ja F varaosakäyttöön 5111-, B- sarjan kelat (kela 85) sopivat seuraaville venttiilisarjoille: B Kelasarja Jännite Tilausnumero Tehontarve Pistokkeet 12 VDC FAS 12VDC FAS 12VDC-2,8W 5 W 2,8 W 24 VDC FAS 24VDC FAS 24VDC-2,8W 5 W 2,8 W Vakiopistoke 122 F-sarja 48 VDC FAS 48VDC 5 W 110 VDC FAS 110VDC 5 W 24/50 VAC FAS 24V50Hz 8/13 VA 48/50 VAC FAS 48V50Hz 8/13 VA 110/50 VAC FAS 110V50Hz 8/13 VA LED-pistoke 542.C4/ C4/220 B-sarja /50 VAC FAS 230V50Hz 8/13 VA 12 VDC 85 L 10 W 24 VDC 85 M 10 W 48 VDC 85 N 10 W 110 VDC 85 P 10 W 24/50 VAC 85 C 16/26 VA 48/50 VAC 85 D 16/26 VA 110/50 VAC 85 E 16/26 VA 230/50 VAC 85 X 16/26 VA 24 VDC DC 2,9 W 230/50 VAC /50 3,1/3,7 VA Vakiopistoke 182 LED-pistoke 532.C4/ C4/220 Vakiopistoke 052 LED-pistoke 052.C4/ C4/ VDC DC 2,5 W Vakiopistoke /50 VAC /50 4,9/6 VA LED-pistoke 542.C4/ C4/220 PNE

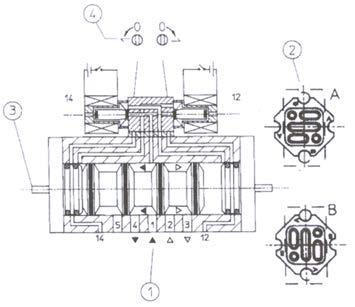

29 Venttiilit 2 ISO-laattaventtiilit Tekniset tiedot ISO-standardin mukaiselle laatalle asennettava 5-tie luistiventtiili 2- tai 3- asentoisena kaksitoimisten sylinterien ohjaukseen tai vastaaviin käyttöihin. Asennuslaatta ISO 5599/1. Pesä on anodisoitua alumiinia, kannet polyasetaalia tai alumiinia, sisäosat alumiinia tai ruostumatonta terästä. Painealue: bar (-0,1...1,0 MPa) Lämpötila-alue: ºC väliaine, ºC ympäristö Voitelu: huoltovapaa, lisävoitelu tarpeeton Tiivisteet: nitriilikumi ja PTFE Väliaine: kuiva tai sumuvoideltu ilma tai neutraalit kaasut, suodatusaste 20 µm Sähköiset arvot Sähköliitäntä: Pg 09 ISO 1, ISO 2 Pg11 ISO 3, ISO4 Suojaus: IP 65 pistoke kiinnitettynä Eristysluokka: F 155 ºC Ohjausjännitteet: DC 12, 24, 48, 110 V, AC 24, 48, 110, 230 V/50 tai 60 Hz Jännitekestoisuus: 100 % ED Jännitetoleranssi: % nimellisarvosta Tehontarve: ISO 1 ja 2: DC 5 W ja AC 8/13 VA, saatavana myös: DC 2,8 W ja AC 4,5/7VA ISO 3 ja 4: DC 10 W ja AC 16/26 VA Käsiohjaus vakiona Saatavana myös LED-pistokkein varustettuna Aukot ja kytkennät 1. aukkojen numerointi 1= tulopaine 2 ja 4= käyttöaukot 3 ja 5= poistoaukot 12 ja 14= ohjausaukot ulkoiselle ohjauspaineelle 2. ohjausosan tiivisteen asennus: A: sisäinen ohjauspaine (vakiona) B: ulkoinen ohjauspaine 3. luistin suoran käsiohjauksen painonapit 4. käsiohjausruuvit Läpivirtausarvot Venttiilin koko Liitäntäkoko Luistiventtiili Virtausaukko Nimellisvirtaus *) ISO1 G 1/8, G 1/4 7 mm 24 dm 3 /s ISO2 G 1/4, G 3/8 9 mm 42 dm 3 /s ISO3 G 1/2 13 mm 105 dm 3 /s ISO4 G 3/4 18 mm 130 dm 3 /s *) Venttiili laatalle asennettuna, tulopaine 6 bar ja lähtöpaine 5 bar PNE 2-1 5

30 2 Venttiilit ISO-laattaventtiilit Tilausnumerot Tunnus ja ohjaustapa Koko Tilausnumero Ohjauspaine Sähkö-jousi ISO 1 ISO 2 ISO 3 ISO F-* F-* B-* B-* , , , Sähkö-sähkö ISO 1 ISO 2 ISO 3 ISO F-* F-* B-* B-* Paine-jousi ISO 1 ISO 2 ISO 3 ISO , , , Paine-paine ISO 1 ISO 2 ISO 3 ISO , , , , Sähkö-sähkö-jousikeskitys ISO 2 ISO 3 ISO F-* B-* B-* 2, , , Sähkö-sähkö-jousikeskitys ISO 2 ISO 3 ISO F-A-* B-A-* B-A-* 2, , , Paine-paine-jousikeskitys ISO 2 ISO 3 ISO , , , Paine-paine-jousikeskitys ISO 2 ISO 3 ISO A A A 2, , , PNE 2-2 * Sähköohjatuissa venttiileissä tilausnumero täydennetään korvaamalla taulukossa oleva tähti magneettikelan jännitteellä esim F-24VDC Katso pistokkeet ja kelat sivulta 2-4 Sähköohjatuissa venttiileissä voidaan käyttää joko sisäistä tai ulkoista ohjauspainetta. Käytettäessä sisäistä ohjauspainetta on syöttöpaineen oltava suurempi kuin taulukossa ilmoitettu ohjauspaineen minimiarvo. 6

31 Venttiilit 2 ISO-laattaventtiilit Tilausnumerot asennuslaatoille Koko Nimitys Tilausnumero Liitännät ISO 1 ISO 2 ISO 3 ISO 4 Yksittäislaatta ESV201MG G1/4 sivulla Yksittäislaatta 7512-PSP G1/4 pohjassa, sivulla, päädyssä Ryhmälaatta 7512-RPS G1/4 pohjassa, sivulla, päädyssä Peitelevy 7921 Yksittäislaatta ESV301MG G3/8 sivulla Ryhmälaatta ESV302MG G3/8 sivulla Ryhmälaatta ESV302MGB G3/8 pohjassa Liitäntälevyt ESV303MG G1/2 Peitelevy 7922 Yksittäislaatta 7534-S G1/2 sivulla Ryhmälaatta 7534-R (2 G1/2 pohjassa Liitäntälevy 7536-RB G3/4 pohjassa Sulkulevy 753-RC Ryhmälaatta 7536-R (1 G3/4 pohjassa Yksittäislaatta ESV601MG G3/4 sivulla Ryhmälaatta 7546-R G3/4 pohjassa Liitäntälevy 7548-RB G1 Liitäntälevy 7548-RBS G1 sivussa Sulkulevy 754-RC PNE Ryhmälaatta suurille virtauksille. Liitäntälevynä ja -laattana sekä sulkulevynä käytetään ISO sarjan komponentteja R- laatan leveys on ISO- standardista poiketen 66,5 mm. Asennuslaatat on valmistettu alumiinista. Ryhmälaatat on varustettu poistokuristuksin (ei koske laattaa 7512-RPS). 7

32 2 Venttiilit Venttiiliterminaali, D-SUB, A2 sarja Tekniset tiedot Ryhmälaatta-asenteinen 3/2-, 5/2- tai 5/3-venttiili yksi- tai kaksitoimisten sylinterien ohjaukseen tai vastaaviin käyttöihin. Venttiiliryhmän syöttö- ja poistokanava on mahdollisuus jakaa kahteen eri alueeseen. Mahdollistaa kahden eri paineen käytön. Asennettavissa DIN kiskoon. Materiaalit: Runko anodisoitu alumiini, päädyt muovi, kara niklattu alumiini, tiivisteet NBR Voitelu: huoltovapaa, lisävoitelu tarpeeton Painealue: 2,5-7 bar, mahdollisuus ulkopuoliseen ohjauspaineeseen Lämpötila-alue: C Virtaus 850 l/min, 6 barin paineella, 1 bar painehäviö Lähtöliitäntä G1/4 Sähköiset arvot Sähköliitäntä: D-SUB 25 napainen Ohjausjännite: 24 VDC (tulossa myös 12VDC) Jännitekestoisuus: 100 % ED Tehontarve: 24 VDC 1,5W 12 VDC 1,4W Vakiona käsinohjaus sekä led-merkkivalo. A2 Paikkoja Sis. syöttöpaine 24VDC Ryhmälaatan määrittely Ulk. syöttöpaine 24VDC Sis. syöttöpaine 12VDC Ulk. syöttöpaine 12VDC Venttiilin määrittely Koodi Toiminta Nimike B 3/2, NC A230 D 3/2, NO A231 E 3/2, sähkö-sähkö A232 G 5/2, sähkö-jousi A250 H 5/2, sähkö-sähkö A251 I 5/3, suljettu keskiasento A270 L 5/3, avoin keskiasento A271 M 5/3, paineistettu keskiasento A272 N Tulppa, varapaikka A2PC O Syöttö, välitulppa A2T P Poisto, välitulppa A2S 8

33 Venttiilit 2 Tunnus Toiminta Tilausnumero 3/2, NC A230x 3/2, NO A231x 3/2, sähkö-sähkö A232x 5/2, sähkö-jousi A250x 5/2, sähkö-sähkö A251x 5/3, suljettu keskiasento A270x 5/3, avoin keskiasento A271x 5/3, paineistettu keskiasento A272x Tulppa, varapaikka Syöttö, tulppa Poisto, tulppa A2PC A2T A2S x-tilalle jännitteen mukaan 24VDC=A tai 12 VDC=B Ryhmälaatta Venttiilipaikkojen määrä Tilausnumero 4 A2B04 5 A2B05 6 A2B06 7 A2B07 8 A2B08 9 A2B09 10 A2B10 11 A2B11 12 A2B12 9

34 2 Venttiilit Mekaanisesti ohjatut venttiilit A-sarja Tekniset tiedot Putkistoasenteinen, mekaanisesti ohjattu 3/2-, 5/2- tai 5/3-venttiili. 3/2-venttiili kytkettävissä NO- tai NC -toimiseksi. Vipuventtiilit voidaan asentaa myös paneeliin. Runko on alumiinivalua, maalattu. Luisti alumiinia, päädyt ja holkki ovat muoviseosta. Tiivisteet ovat nitriilikumiseosta. Painealue: bar (0...1,0 MPa) Lämpötila-alue: ºC Väliaine: Kuiva tai sumuvoideltu suodatettu paineilma ja neutraalit kaasut Nimellisvirtaus: G 1/8: n. 12 dm³/s, G 1/4: n. 15 dm³/s Valmistusohjelma Venttiili Koko Ohjaustapa ja tunnus Tilausnumero Ohjaustapa ja tunnus Tilausnumero G 1/8 Rulla-jousi ALR 38M (AC218132C) Rulla-jousi ALR 58M (A C ) G 1/8 Vipurulla-jousi ALRU 38M (AC318132C) Vipurulla-jousi ALRU 58M (A C ) G 1/8 A1MA130TT A1MA150TT Vetonuppi-jousi Vetonuppi-jousi G 1/8 A1MA132TT A1MA151TT Vetonuppi-lukitus Vetonuppi-lukitus G 1/8 A1MA132LT A1MA151LT Vipu-lukitus Vipu-lukitus G 1/8 A1MA132LL A1MA151LL Vipu-lukitus Vipu-lukitus G 1/8 A1MA130LL A1MA150LL Vipu-jousi Vipu-jousi G 1/8 A1MA173LL A1MA174LL Vipu-lukitus Vipu-lukitus G 1/8 A1MA170LL A1MA171LL Vipu-jousikeskitys Vipu-jousikeskitys PNE

35 Venttiilit 2 Mekaanisesti ohjatut venttiilit A-sarja Venttiili Koko Ohjaustapa ja tunnus Tilausnumero Ohjaustapa ja tunnus Tilausnumero G 1/4 A1MA232LL A1MA251LL Vipu-lukitus Vipu-lukitus G 1/4 A1MA230LL A1MA250LL Vipu-jousi Vipu-jousi G 1/4 A1MA273LL A1MA274LL Vipu-lukitus Vipu-lukitus G 1/4 A1MA270LL A1MA271LL Vipu-jousikeskitys Vipu-jousikeskitys G 1/4 Jalkapoljin-lukitus (* ACP 54FG- venttiilistä tehdään ACP 54MG- venttiili poistamalla lukituskappale ACP 54FG (ACP142520) Jalkapoljin-jousi ACP 54MG (* PNE 2-7 Esiohjatut venttiilit, valmistusohjelma Venttiili Koko Ohjaustapa ja tunnus Tilausnumero G 1/8 Esiohjattu painonappi-jousi ASAD 38M G 1/8 Esiohjattu käsinappi-jousi ASAF 38M PNE

36 2 Venttiilit Suoraohjatut magneettiventtiilit Tekniset tiedot Suoraohjattu, normaalisti suljettu 3/2- venttiili laajalla jännitealueella erityisesti liikkuvan kaluston sovelluksiin. Rungon leveys 15 mm. Materiaalit: runko ja sisäosat ovat asetaalia ja ruostumatonta terästä Tiivisteet: NBR Painealue: bar Lämpötila-alue: ºC Sähköiset arvot Sähköliitäntä: Kiinteät johdot pistokkeella, pituus 100 mm Eristysluokka: F155 ºC Tehontarve: 2,5 W Jännitealue: VDC Jännitekestoisuus: 100 % ED Saatavana myös ryhmälaattoja 2-10 venttiileille. RYHMÄLAATTA: B02/340/M5 Venttiilien lukumäärä TILAUSNUMERO: D340XB12/B/ ASENNUSLAATTA: B01/340/M5 PEITELEVY: PC/340 MUUNNOSLAATTA Normaalisti avoimeksi: PA/340 Tekniset tiedot Suoraohjattu, normaalisti suljettu 3/2- venttiili yksittäis- ja ryhmäasennuksiin. Runko on alumiinia. Tiivisteet: NBR Painealue: 0,1...7 bar Lämpötila-alue: ºC Liitäntäkoko: G 1/8 (poisto M5) Virtausaukko: Ø 1,2 mm Sähköiset arvot Sähköliitäntä: Pg 09 Eristysluokka: F155 ºC Tehontarve: AC 6/4,9 VA, DC 2,5 W Ohjausjännitteet: 24 VDC, 230 V/50 Hz Jännitekestoisuus: 100 % ED Jännitetoleranssi: ±10 % Pistokkeet: Katso sivu 2-4 kohta venttiilit yksittäis- tai ryhmäasenteisina RUUVISARJA RYHMÄASENNUKSEEN Tilausnumero: 3431-RUUVISRJ ASENNUSJALKA Tilausnumero: KIINNIKE TILAUSNUMERO: * Tilausnumero täydennetään korvaamalla tähti magneettikelan jännitteellä, esim: VDC 12

37 Venttiilit 2 2-tie venttiilit Suoraohjattu Tekniset tiedot Suoraohjattu putkistoasenteinen 2/2-venttiili. 2S, 2KS runko SUS 304, tiivisteet FPM-P 2W, 2KW runko messinki, tiivisteet FPM-P 2L, 2KL runko SUS 304, tiivisteet PTFE Lämpötila-alue: FPM tiivisteillä PTFE tiivisteillä -20 C +70 C ympäristö -20 C +100 C ympäristö 1 C +70 C vesi, öljy +180 C höyry -20 C +90 C ilma +150 C vesi, öljy Painealue: Normaalisti suljettu 0,1-3 Mpa mallista riippuen Normaalisti avoin 0,4-2 Mpa mallista riippuen Virtausaukko: Normaalisti suljettu 1,5-10 mm mallista riippuen Normaalisti avoin 1,5-7 mm mallista riippuen Esiohjattu Tekniset tiedot Suoraohjattu putkistoasenteinen 2/2-venttiili. 2S, 2KS runko SUS 304, tiivisteet FPM-P 2W, 2KW runko messinki, tiivisteet FPM-P 2L, 2KL runko SUS 304, tiivisteet PTFE Lämpötila-alue: FPM tiivisteillä PTFE tiivisteillä -20 C +70 C ympäristö -20 C +100 C ympäristö 1 C +70 C vesi, öljy +180 C höyry -20 C +90 C ilma +150 C vesi, öljy Painealue: Normaalisti suljettu 0,05-1 Mpa Normaalisti avoin 0,05-0,7 Mpa Virtausaukko: Normaalisti suljettu mm mallista riippuen Normaalisti avoin mm mallista riippuen Sähköiset arvot Sähköliitäntä: Pistoke Jännitetoleranssi : AC+-15%, DC+-10% Suojaus: IP65 Ohjausjännitteet: AC220V, AC110V, AC24V, DC12V, DC24V 13

38 2 Venttiilit Vääntötoimilaitteet DA- ja SR-sarjat Tekniset tiedot ISO ja DIN mallien mukainen kampirakenteinen yksi- tai kaksitoiminen vääntösylinteri pallo- tai läppäventtiilien toimilaitteiksi sekä muihin vääntösovelluksiin, max. 90º. Runko, päädyt ja männät anodisoitua alumiinia. Akselit ruostumatonta terästä. Tilauksesta saatavana AISI 316-rungolla, epoksimaalattuna tai kemiallisesti nikkelöitynä. Painealue: kaksitoiminen 0...8,4 bar (0...0,84 MPa) Painealue: jousipalautteinen 5,6...8,4 bar (0,56...0,84 MPa) Lämpötila-alue: ºC vakiotiivistein, ºC kuivalla ilmalla ja ºC tilauksesta Väliaine: Kuiva tai sumuvoideltu ilma tai neutraalit kaasut, suodatusaste 40 µm Voitelu: Huoltovapaa, lisävoitelu tarpeetonta Valmistusohjelma ja tilausnumerot Vääntömomentti Nm (5,6 bar) Tilausnumerot ISO ja DIN mallit MAX MIN Kiinnityslaipat Kaksitoiminen Kiinnityslaipat Yksitoiminen 8 4 F03 DA F ,5 F03 DA F03 SR F03 DA F04 SR ,5 F04 DA F05 SR F04 DA F05 SR F05 DA F07 SR F05 DA F07 SR F07 DA F10 SR F07 DA F10 SR F10 DA F12 SR F10 DA F12 SR F12 DA F14 SR F12 DA F14 SR F14 DA F14 DA PNE 2-19 Anturit Pneumaattinen anturi KFN 12 Sähkömekaaninen anturi KFE3A Toimilaitteen koko Tilausnumero Toimilaitteen koko Tilausnumero DA 15-DA90 KFN12015 DA 15-DA90 KFE3A2015 DA 120-DA480 KFN12060 DA 120-DA480 KFE3A2120 DA 720-D1920 KFN12960 DA 720-D1920 KFE3A2720 Induktiivinen anturi KFIN2 Toimilaitteen koko DA8 DA15-DA90 DA120-DA480 DA720-DA1920 Tilausnumero KFIN2008 KFIN2015 KFIN2060 KFIN2960 Induktiivinen anturi NBN3-F31K-E8-K+BT65 Toimilaitesarja sisältää 2 induktiivista PNP-anturia ja kytkentärasiaa toimilaitteisiin DA 15-DA 1920 ja SR15-SR960 PNE

39 Venttiilit 2 Vääntötoimilaitteet DA- ja SR-sarjat Vaihtoehtoiset toimilaitteet AISI 316 Epoksimaalattu Elintarviketeollisuuteen, OFFSHORE käyttöön. Kemian sovelluksiin. Niklattu Kolmiasentoinen Emäksisiin käyttökohteisiin. Annostelulaitteet. Sähköinen toimilaite Sähköinen toimilaite AUKI-KIINNI tyyppinen, vääntömomentti Nm. Jännite/virtaohjattu avautumiskulman säätö. Ohjausviesti 4-20 ma. Takaisinkytkentäviesti 4-20 ma. Yhdistelmät Toimilaite & messinkinen 2-tiepalloventtiili D100H kaksitoiminen S100H yksitoiminen D101H kaksitoiminen S101H yksitoiminen 2-tie täysiaukkoinen palloventtiili PTFE/Viton tiivisteet max 16 bar/40 ºC G 3/8 / G 2 2-tie täysiaukkoinen palloventtiili PTFE/Viton tiivisteet max 40 bar/40 ºC G 3/8 / G 3 D103H kaksitoiminen S103H yksitoiminen 2-tie palloventtiili, supistetulla aukolla PTFE/Viton tiivisteet max 210 bar/20 ºC G 3/8 / G 1 Toimilaite & messinkinen 3-tiepalloventtiili D160 kaksitoiminen S160 yksitoiminen D161 kaksitoiminen S161 yksitoiminen Toimilaite & AISI 316 palloventtiili D400H S400H D434 S434 3-tie palloventtiili T-poraus PTFE/Viton tiivisteet max bar G 1/2 / G 2 3-tie palloventtiili L-poraus PTFE/Viton tiivisteet max bar / 25 ºC G 1/2 / G 2 2-tie täysiaukkoinen palloventtiili AISI 316 PTFE/Viton tiivisteet max bar/ 25 ºC G 3/8 / G 4 2-tie täysiaukkoinen palloventtiili AISI 304 PTFE/Viton tiivisteet max bar DN DIN11851 mukainen ulkokierre PNE

40 2 Venttiilit Läppäventtiilit 375, 376, 385 ja 386-sarjat Tekniset tiedot Läppäventtiilisarja on suunniteltu ja valmistettu käytettäväksi lähes kaikkiin sovellutuksiin eri teollisuuden aloilla. Läppäventtiilejä saa sekä kierrekorvallisena että laipattomana mallina. Uudenlainen sisätiiviste on vulkanoitu kovan muovirenkaan päälle Rakenne helpottaa venttiilin asennusta koska tiivisteen mitat eivät muutu puristettaessa venttiiliä laippojen väliin, tämä mahdollistaa venttiilin toimituksen valmiiksi säädettynä Uudelleen muotoiltu läppä takaa paremmat virtausarvot Läpän reunat on hiottu, joka osaltaan lisää tiiveyttä ja vähentää tiivisteen kulumista Venttiilin rakennepituus EN558-1 sarja 20 mukainen Toimilaitteen kiinnityskuvio ISO5211:2003 mukainen Tiiveys 16 barissa EN luokan A mukaan Venttiilejä mahdollisuus saada ATEX normien mukaisina Mallit Laipaton läppäventtiili Koot, DN : 50, 65, 80, 100, 125, 150, 200, 250, 300 Paineluokat : PN 10 ja PN 16 (Läppäventtiilin runko sama, paineluokka vaikuttaa toimilaitteen kokoon) Käyttölämpötilat tiivistevalinnan mukaan Kierrekorvallinen läppäventtiili Koot, DN : 50, 65, 80, 100, 125, 150, 200, 250, 300 Paineluokat : PN 10 ja PN 16 (Läppäventtiilin runko sama, paineluokka vaikuttaa toimilaitteen kokoon) Käyttölämpötilat tiivistevalinnan mukaan Toimilaitteet Pneumaattiset toimilaitteet DA- ja SR-sarja Sähköiset toimilaitteet ON-OFF sekä jännite/ virtaohjattu Käsivipu 10 kohtaan lukittuva Käsivaihde 16

41 Venttiilit 2 Läppäventtiilit 375, 376, 385 ja 386-sarjat Materiaalitaulukko Runko Materiaali Pinnoite vakio valurauta (GGG50) epoksimaalattu tilauksesta valurauta (GGG50) rilsan (polyamidi) Läppä Materiaali Pinnoite vakio valurauta (GGG50) niklattu vakio AISI316 tilauksesta AISI 316 rilsan (polyamidi) tilauksesta AISI 316L tilauksesta alumiinipronssi Tiiviste Ominaisuudet Käyttökohteet EPDM Lämpötila: -40 º +135 ºC. Ei sovellu hiilivedylle. Vesi (pehmeä, suolainen, pakkasnesteseos), höyry, otsoni, kasvi- tai eläinrasvat, alkoholi ja natriumhydroksidi. NBR (BUNA-N) Lämpötila: -23 º +82 ºC. Ei sovellu asetonille, ketonille eikä hiilivedylle. Paineilma, kylmä vesi, mineraaliöljy, polttoaineet, merivesi ja hiovat aineet pneumaattisesti siirrettynä. FKM (tilauksesta) Lämpötila: -10 º +190 ºC. Ei sovellu höyrylle, kuumalle vedelle eikä väkevöidyille alkaleille. Liuottimet (osa), hiilivedyt, hapot, emäkset ja öljyt. Ominaisuudet ja käyttökohteet ovat ohjeellisia. Tilaaja vastaa materiaalien sopimisesta käyttökohteeseen. DASR1 Materiaalit 1. Akselin laakeri: PTFE 2. Akselin O-rengas: EPDM - NBR - (FKM jos osa. n:o 3 myös FKM) 3. Tiiviste: EPDM - NBR - (FKM tilauksesta) 4. Läppä: Erillinen taulukko 5. Yläakseli: AISI Ala-akseli: AISI Alempi o-rengas: EPDM - NBR - (FKM jos osa. n:o 3 myös FKM) 8. Runko: Valurauta (GGG50) 9. Jousisokka: Ruostumaton teräs 17

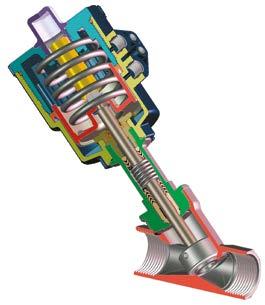

42 2 Venttiilit Vinoistukkaventtiilit Tekniset tiedot Pneumaattisesti ohjattu 2/2-venttiili Toimilaitteena paineilmasylinteri, joka liikuttaa PTFE tiivisteistä tiivistelautasta. Vastinpinta koneistettu pronssiseen tai AISI 316 runkoon. Rungon rakenne mahdollistaa hyvät virtausarvot sekä käytön paineiskuvaimennettuna. Itsekiristyvä tiivistepakka takaa pitkän käyttöiän. Toimilaitetta voidaan kääntää 360 astetta. Toimilaitteessa vakiona optinen asennon osoitin sekä NAMUR liitäntä. Lisävarusteena toimilaitteeseen asennontunnistimet tai avautumisen rajoitin. Painealue: bar (0...1,6 MPa), höyryllä bar (riippuvainen venttiilin koosta ja mallista) Lämpötila-alue: ºC Ympäristön lämpötila-alue: ºC Väliaine: Kuiva tai sumuvoideltu ilma tai neutraalit kaasut Tilausesimerkki J4 S P G Runko 4= AISI 316 (NET INOX) 9= RG5 (pronssi) Toiminta S= NC normaalisti suljettu, virtaussuunta 2-->1 (vakio) C= NC normaalisti suljettu, virtaussuunta 1-->2 A= NO normaalisti avoin, virtaussuunta 2-->1 D= DA kaksitoiminen Toimilaite 0= käsinohjaus P= PA 66+GF 30 % (vakio) Materiaalit Toimilaitekoko 00= käsinohjaus 14= DN40 16= DN50 18= DN63 21= DN90 23= DN100 Liitäntä (pronssirunkoon ainoastaan kierreliitäntä 0) 0= kierreliitäntä ISO 228/1 9= hitsattava yhde ISO 4200 I= hitsattava yhde ISO 2037 D= hitsattava yhde DIN E= hitsattava yhde DIN = laippaliitos UNI 6093 ja 2229 A= laippaliitos ANSI 150 RF P= supistettu laippa T= triclamp ISO 2852 U= triclamp USA 3A Venttiilin koko 3= DN15 (3/8 ) 4= DN15 (1/2 ) 5= DN20 (3/4 ) 6= DN25 (1 ) 7= DN32 (1 1/4 ) 8= DN40 (1 1/2 ) 9= DN50 (2 ) J4 AISI 316 J9 Pronssi Venttiilirunko AISI 316 (NET INOX) Pronssi RG5 Holkki AISI 316 (NET INOX) Messinki Kara AISI 316L AISI 316 Venttiililautanen AISI 316L AISI 316 Venttiililautasen tiiviste PTFE PTFE Toimilaite Polyamidi PA 66+GF 30% Polyamidi PA 66+GF 30% Kierreholkit AISI 303 AISI 303 Mäntä Niklattu messinki Niklattu messinki PNE

43 Venttiilit 2 Aksiaaliventtiilit Tekniset tiedot Paineohjattu putkistoasenteinen 2/2- istukkaventtiili. Runko ja luisti ovat niklattua messinkiä. Tiivisteet ja lämpötila-alue: NBR ºC, EPDM ja FKM (Viton) ºC. Painealue: bar (1,0 MPa) Tyhjökäyttö: max. 740 mmhg Ohjauspaine: bar kaksitoiminen, 4,2...8 bar yksitoiminen Väliaine: Kuiva tai sumuvoideltu ilma, neutraalit kaasut tai vesi, öljy Tilausesimerkki VNC Venttiili VDA= kaksitoiminen VNC= yksitoiminen, normaalisti suljettu VNA = yksitoiminen, normaalisti avoin Tiivisteet 10= NBR 20= FKM 30= EPDM Varusteet 0= vakio 6= 1-asentotunnistin 7= 2-asentotunnistin Koko 3= G 3/8 DN10 4= G 1/2 DN15 5= G 3/4 DN20 6= G 1 DN25 7= G 1 1/4 DN32 8= G 1 1/2 DN40 9= G 2 DN50 Valmistusohjelma ja tilausnumerot Liitäntäkoko Nimelliskoko mm Yksitoiminen normaalisti avoin tilausnumero Yksitoiminen normaalisti suljettu tilausnumero Kaksitoiminen tilausnumero G 3/8 10 VNA VNC VDA G 1/2 15 VNA VNC VDA G 3/4 20 VNA VNC VDA G 1 25 VNA VNC VDA G 1 1/4 32 VNA VNC VDA G 1 1/2 40 VNA VNC VDA G 2 50 VNA VNC VDA PNE

44 2 Venttiilit Proportionaaliventtiilit EV- ja EVD-sarjat EV2500-sarja Elektronisesti ohjattu paineensäätöventtiili sisäisellä takaisinkytkennällä. Tuoteohjelmassa jännite- ja virtaohjatut mallit. Liitäntä M12 liittimellä. Väliaine: öljytön, kuiva paineilma EVD-sarja Analogisesti tai digitaalisesti ohjattu paineensäätöventtiili. Digitaalinen ohjaus mahdollistaa paineensäätimen käytön PLCllä ilman D/A- muunninta. Selkeä LED näyttö toisiopaineelle. Lähtöviesti analogisena tai kytkintietona (PNP tai NPN). Paineensäätimessä nollapiste sekä säätöalue aseteltavissa. Liitäntä D-SUB liittimellä, liittimen kytkentä säätimen päältä tai takaa. Väliaine: öljytön, kuiva paineilma Tekniset tiedot EV G-FL EVD-1000 sarja EVD-3000 sarja Maksimi syöttöpaine 8,8 bar 7 bar 7 bar Painealue 0-7 bar 0-5 bar 0-5 bar Käyttöjännite 24 VDC +/- 10% 24 VDC +/- 10% 24 VDC +/- 10% Lämpötila-alue 5-50 ºC 5-50 ºC 5-50 ºC Max virtaus 800 Nl/min 400 Nl/min 1500 NI/min Ohjausviesti, analoginen 4-20mA (vakio) 0-5V 0-10V 4-20mA 0-5V 0-10V 4-20mA 0-5V 0-10V Ohjausviesti, digitaalinen - 10 bittinen 10 bittinen Lähtöviesti 1-5 VDC 1-5 VDC, rajat 1-5 VDC, rajat Liitäntäkoko G 1/4 G 1/4 G 1/4, G 3/8 Hystereesi * <1% <0,5% <0,5% Toistotarkkuus * <0,3% <0,3% <0,3% Lineaarisuus * +/-0,5% +/-0,3% +/-0,3% Ohjauskaapeli M12 * maksimi toisiopaineesta PNE

45 Venttiilit 2 Apuventtiilit Vastaventtiilit PC01- ja MV33- sarjat Putkiston väliin asennettava venttiili virtaussuunnan rajoittamiseen. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR PC01 MV33 Valmistusohjelma Sisäkierre-sisäkierre Kierre-pistoliitin, vapaa virtauksen suunta liittimestä kierteeseen Liitäntäkoko Tilausnumero Liitäntäkoko putki/kierre Tilausnumero G 1/8 PC01-1/8 G 1/4 PC01-1/4 G 3/8 PC01-3/8 G 1/2 PC01-1/2 G 3/4 PC01-3/4 G 1 PC01-1 G 1 1/4 PC01-1 1/4 G 1 1/2 PC01-1 1/2 G 2 PC01-2 ø4, M5 MV3304M5 ø4, G 1/8 MV ø6, G 1/8 MV ø6, G 1/4 MV ø8, G 1/8 MV ø8, G 1/4 MV ø10, G 1/4 MV ø10, G 3/8 MV ø12, G 1/2 MV PNE APC01, MV33 Vaihtovastaventtiilit PC04-sarja Putkistoasenteinen venttiili kahden vaihtoehtoisen ohjausimpulssin valintaan. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR Valmistusohjelma Liitäntäkoko G 1/8 G 1/4 G 1/2 Tilausnumero PC04-1/8 PC04-1/4 PC04-1/2 PNE APC04 21

46 2 Venttiilit Apuventtiilit Pikapoistoventtiilit VSR-sarja ja MV22-sarja Putkistoasenteinen venttiili vastapaineen nopeaan purkamiseen. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR MV22 VSR Valmistusohjelma Liitäntäkoko M5 G 1/8 Tilausnumero VSR-M5 VSR-1/8 Ulko-sisäkierre tilausnumero Ulkokierre-pistoliitin tilausnumero G 1/4 VSR-1/4 MV RA MV MA G 3/8 VSR-3/8 MV RA MV MA G 1/2 VSR-1/2 MV RA MV MA G 3/4 VSR-3/4 PNE AMV27 Letkurikkoventtiilit MV45-sarja Sylinterin liitäntäaukkoon asennettava venttiili, joka estää sylinterin liikkeet letkurikkotapauksissa. Venttiiliin voidaan asentaa erillinen banjorengas esim. MA Eri mallit liitinvalikoimasta. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR Valmistusohjelma / vaadittava ohjauspaine Liitäntäkoko Runko/impulssi Tilausnumero Ohjauspaine bar Työpaine bar G 1/8 / M 5 MV , ,5 4 G 1/4 / M 5 MV , ,5 4 G 3/8 / G 1/8 MV , ,5 4 G 1/2 / 1/4 MV , ,5 4 PNE AMV45 22

47 Venttiilit 2 Apuventtiilit Hidastäyttöventtiilit MV50-sarja Venttiilin liitäntäaukkoon asennettava säädettävä hidastäyttöventtiili. Paineistaa järjestelmän hallitusti. Täydellinen avautumispaine on 2/3 syöttöpaineesta. Painealue: 3-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR Valmistusohjelma Liitäntäkoko Tilausnumero Virtaus (6 bar) G 1/4 MV NI/min G 3/8 MV NI/min G 1/2 MV NI/min Energiansäästöventtiilit MV47-sarja PNE AMV50 Venttiilin liitäntäaukkoon asennettava paineensäädin. Säätää työpaineen tarvetta vastaavaksi. Venttiiliin voidaan asentaa erillinen banjorengas esim. MA Eri mallit liitinvalikoimasta. Painealue: 0-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR Valmistusohjelma Liitäntäkoko G 1/8 G 1/4 Luistiventtiilit MV26-sarja Tilausnumero MV MV PNE AMV47 Painealue: bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattu messinki Luisti: anodisoitu alumiini Tiivisteet: NBR (saatavana myös Viton) Valmistusohjelma Liitäntäkoko Tilausnumero M5 MV2600M5 1/8 MV /4 MV /8 MV /2 MV M V26 23

48 2 Venttiilit Apuventtiilit Painehäviötunnistin MV52-sarja Sylinterin liitäntäaukkoon asennettava tunnistin. Sylinterin toisiopaineen laskiessa antaa ohjausimpulssin venttiilille. Painealue: 3-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR ja PU Valmistusohjelma Liitäntäkoko G 1/8 G 1/4 G 3/8 Tilausnumero MV MV MV Käyttöpaine bar Vaihtopaine bar 3 0,3 4 0,5 5 0,65 6 0, ,2 9 1,4 10 1,6 PNE AMV52 Vaihe 1 Vaihe 2 Vaihe 3 24

49 Venttiilit 2 Apuventtiilit Vastus / vastusvastaventtiilit PC02- ja PC03- sarjat Putkiston väliin asennettava vastusventtiili virtauksen säätöön sekä vastusvastaventtiili, jolla virtauksen säätö toiseen suuntaan, toinen suunta vastaventtiilin kautta. Painealue: 0-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR PC02 PC03 Valmistusohjelma Liitäntäkoko Tilausnumero Vastusventtiili Tilausnumero Vastusvastaventtiili G 1/8 PC03-1/8 PC02-1/8 G 1/4 PC03-1/4 PC02-1/4 G 3/8 PC03-3/8 PC02-3/8 G 1/2 PC03-1/2 PC02-1/2 G 3/4 PC03-3/4 PC02-3/4 * G 3/4 ei ole kuvan mukainen PNE APC04 Vastusvastaventtiili MV29-sarja Sylinterin liitäntäaukkoon asennettava vastusvastaventtiili suurille virtauksille. Painealue: 0-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: niklattua messinkiä Tiivisteet: NBR Valmistusohjelma Liitäntäkoko Tilausnumero vastusvastaventtiili Maksimi virtaus 6 bar G 1/8 MV NI/min G 1/4 MV NI/min G 3/8 MV NI/min G 1/2 MV NI/min PNE AMV29 25

50 2 Venttiilit Apuventtiilit Vastus/vastusvastaventtiilit, banjoruuvimallit MV15-sarja Sylinterin tai venttiilin liitäntäaukkoon liitettävä venttiili virtauksen säätämiseen. Valikoimassa vastusvastaventtiilit sylinteriin (C) tai venttiiliin (V) liitettäväksi sekä säädettävä kuristin (B). Venttiiliin voidaan asentaa erillinen banjorengas, esim. MA Eri mallit liitinvalikoimasta. Runko: messinkiä O-renkaat: NBR, Tasotiivisteet: Nylon Valmistusohjelma Liitäntäkoko C V B M 5 x x x G 1/8 x x x G 1/4 x x x G 3/8 x x x G 1/2 x x Poistokuristimet PNEAMV15 Venttiilien poistoaukkoihin asennettava äänenvaimentimella varustettu vastusventtili poistovirtauksen säätöön. Runko on niklattua messinkiä. Äänenvaimennin on sintrattua pronssia (MV14) tai alumiinia (HDV). Lämpötila-alue: ºC Painealue: bar (0...1,0 MPa) Väliaine: Kuiva tai sumuvoideltu ilma tai neutraalit kaasut Valmistusohjelma Liitäntäkoko Tilausnumero M V 14 Tilausnumero HDV M 5 MV 1400M5 HDV-M5 G 1/8 MV HDV-1/8 G 1/4 MV HDV-1/4 G 3/8 MV HDV-3/8 G 1/2 - HDV-1/2 PNEHDV Äänenvaimentimet Poistuvan ilman äänenvoimakkuuden pienentämiseen. Vaimennusosa sintrattu AISI316. Runko alumiini. Tilausnumero PS-M5 PS-1/8 PS-1/4 PS-3/8 PS-1/2 PS-3/4 PS-1 26

51 Venttiilit 2 Apuventtiilit Vastus/vastusvastaventtiilit MV34-, MV35- ja MV38-sarjat Asetaalimuovirunkoinen venttiili virtauksen säätöön. Painealue: 0-10 bar Lämpötila-alue: C Väliaine: Suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: Asetaalimuovi, kierteet niklattua messinkiä Tiivisteet: NBR MV34 MV35 MV38 Valmistusohjelmat MV34 Putken väliin asennettava vastus tai vastusvastaventtiili. Tilausnumero U B MV340004/... x x MV340006/... x x MV340008/... x x PNE AMV34 MV35 Liitäntäaukkoon asennettava vastusvastaventtiili. Valmistusohjelmassa sylinteri- (C) ja venttiilimalli (V). Tilausnumero C V MV3504M5/... x x MV350418/... x x MV350618/... x x MV350614/... x x MV350818/... x x MV350814/... x x PNE AMV35 MV38 Liitäntäaukkoon asennettava vastusvastaventtiili. Valmistusohjelmassa sylinteri- (C) ja venttiilimalli (V). Tilausnumero C V B MV3804M5/... x x x MV380418/... x x x MV3806M5/... x x x MV380618/... x x x MV380614/... x x x MV380818/... x x x MV380814/... x x x MV380838/... x x x MV381014/... x x x MV381038/... x x x PNE AMV38 27

52 2 Venttiilit Apuventtiilit AISI 316 Vastus / vastusvastaventtiilit AISI PC02- ja PC03-sarjat Putkiston väliin asennettava vastusventtiili virtauksen säätöön sekä vastusvastaventtiili, jolla virtauksen säätö toiseen suuntaan, toinen suunta vastaventtiilin kautta. Painealue: 0-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: AISI316L Tiivisteet: FPM (Viton) Valmistusohjelma Liitäntäkoko Tilausnumero Vastusventtiili Tilausnumero Vastusvastaventtiili G 1/8 PC03-1/8-AISI PC02-1/8-AISI G 1/4 PC03-1/4-AISI PC02-1/4-AISI PNEAISIAPC0203 Pikapoistoventtiilit AISI VX22-sarja Putkistoasenteinen venttiili vastapaineen nopeaan purkamiseen. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: AISI316L Äänenaimennin: AISI316 Kiinitysrengas: C70 sinkitty Tiivisteet: FPM (Viton) Valmistusohjelma Liitäntäkoko G 1/4 G 3/8 G 1/2 Tilausnumero VX VX VX PNEAISIVX22 28

53 Venttiilit 2 Apuventtiilit AISI 316 Vastaventtiilit AISI VX-sarjat Putkiston väliin asennettava venttiili virtaussuunnan rajoittamiseen. Painealue: 2-10 bar Lämpötila-alue: ºC Väliaine: suodatettu (40 µm) paineilma tai neutraalit kaasut, sumuvoideltuna tai ilman voitelua Runko: AISI316L Tiivisteet: FPM (Viton) Valmistusohjelma Liitäntäkoko G 1/8 G 1/4 Tilausnumero VX VX PNEAISIVX Vastus / vastusvastaventtiilit, banjoruuvimallit AISI VX15- sarja Sylinterin tai venttiilin liitäntäaukkoon liitettävä venttiili virtauksen säätämiseen. Valikoimassa vastusvastaventtiilit sylinteriin (C) tai venttiiliin (V) liitettäväksi sekä säädettävä kuristin (B). Venttiiliin voidaan asentaa erillinen banjorengas, esim. MX Eri mallit liitinvalikoimasta. Runko: AISI316 O-renkaat: FKM (Viton) Tasotiivisteet: PTFE Valmistusohjelma Liitäntäkoko V X.../C VX.../V VX.../B M 5 G 1/8 x x x G 1/4 x x x G 3/8 G 1/2 PNEAMVXV15 29

54 2 Venttiilit Pallohanat ja varoventtiilit Pallohanat Täysiaukkoinen, 2/2- tai 3/2- palloventtiili 3/2- venttiilit T- tai L- porauksin. Runko: Niklattua messinkiä Kuula: Kovakromattua messinkiä Tiivisteet: Teflon Kahva: Ruostumaton teräs, alumiini tai muovi Lämpötila-alue: ºC, ºC malli 2351 Painealue: MV24-, MV25-sarjat: 10 bar Muut: bar mallista ja koosta riippuen Väliaine: Kuiva tai sumuvoideltu ilma, neutraalit kaasut Valmistusohjelma Toiminta 2/2 Venttiilisarja MV24 MV25 Tilausnumerot Liitäntäkoot G 1/8 G 1/4 G 3/8 G 1/2 G 3/4 G 1 G 1 1/4 G1 1/2 G 2 MV MV MV MV MV MV MV MV / / / / / / /2 2/2 toisiopoistolla 3/2 T-poraus N N N N N N N N T 516T-1/4 516T-3/8 516T-1/2 516T-3/4 516T-1 3/2 L-poraus 521L 521L-1/4 521L-3/8 521L-1/2 521L-3/4 521L-1 * MV24 sisä-sisäkierre MV25 sisä-ulkokierre PNE

55 Venttiilit 2 Pallohanat ja varoventtiilit Varoventtiilit Putkistoasenteinen varoventtiili suojaamaan järjestelmän komponentteja liian suurelta paineelta. Runko: G 1/4 alumiinia G 1/2 messinkiä Istukka: G 1/4 silikonia G 1/2 messinkiä Jousi on ruostumatonta terästä ja tiivisteet G 1/2 ovat polyuretaania Väliaine: Kuiva tai sumuvoideltu ilma tai neutraalit kaasut Lämpötila-alue: ºC 59G02A 6084 Valmistusohjelma Tilausnumero Liitäntäkoko Painealue, bar 59G02A G 1/4 1, G 1/ PNE

56 3 Huoltolaitteet Huoltolaitteet SELEX-sarja 1-3 Huoltolaitteet RP1000- ja RP2000-sarjat 4 Huoltolaitteet 5 Huoltolaitteet, painemittarit 6 Painekytkimet MSA-sarja 7 32

57 Huoltolaitteet 3 Huoltolaitteet SELEX-sarja Tekniset tiedot Modulirakenteinen huoltolaitesarja paineilman käsittelyyn. Runko polyamidia (1000-sarja) tai alumiiniseosta. Kuppi on polykarbonaattia tai alumiinia. Elementtinä sintrattu kaksikerroksinen polypropyleeni. Painealue: bar (1,0 MPa) Lämpötila-alue: ºC Suodatusaste: Vakiona 5 µm, tilauksesta 0,3 µm Peruskomponentit SUODIN Liitäntäkoko Tilausnumero Virtaus dm 3 /s G 1/4 F1000-8G 15 G 3/8 F G 35 G 1/2 F G 66 G 1 F G-M 160 Katso suotimien lisävarusteet sivulta 3-3 PNE 3-1 PAINEENSÄÄDIN Liitäntäkoko Tilausnumero Virtaus dm 3 /s Mittariliitäntä G 1/4 R1000-8G-T 15 G 3/8 R G-T 46 G 1/2 R G-T 66 G 1 R G-T 166 Paineensäätimien lisävarusteet: -N = ilman toisiopoistoa -L = 0,5...3,5 bar painealue -T = Ilman kiinteää mittaria, esim. R G = paineensäädin G 1/2 kiinteällä mittarilla varustettuna G 1/4 tai kiinteällä mittarilla G 401 PNE 3-2 PAINEENSÄÄDIN VASTAVENTTIILILLÄ Liitäntäkoko Tilausnumero Virtaus dm 3 /s Mittariliitäntä G 1/4 R1100-8G-T 15 G 3/8 R G-T 46 G 1/2 R G-T 66 G 1 R G-T 166 G 1/4 tai kiinteällä mittarilla G 401 Paineensäätimien lisävarusteet: -N = ilman toisiopoistoa -L = 0,5...3,5 bar painealue -T = Ilman kiinteää mittaria, esim. R G = paineensäädin G 1/2 kiinteällä mittarilla varustettuna PNE 3-3 1

58 3 Huoltolaitteet Huoltolaitteet SELEX-sarja SUMUVOITELULAITE Liitäntäkoko Tilausnumero Virtaus dm 3 /s Minimi virtaus dm 3 /s G 1/4 L1000-8G 15 0,25 G 3/8 L G 52 0,5 G 1/2 L G 73 1,1 G 1 L G-CM > 160 1,1 Katso sumuvoitelulaitteiden lisävarusteet sivulta 3-3 PNE 3-4 SUODINSÄÄDIN Liitäntäkoko Tilausnumero Virtaus dm 3 /s Mittariliitäntä G 1/4 W1000-8G-T 19 G 3/8 W G-T 40 G 1/2 W G-T 79 G 1 W G-M 167 G 1/4 tai kiinteällä mittarilla G 401 Katso suotimien ja säätimien lisävarusteet sivulta 3-3 PNE 3-5 ÖLJYNEROTUSSUODIN 0,3 µm Liitäntäkoko Tilausnumero Virtaus dm 3 /s Huom! G 1/4 M1000-8G 2,5 G 3/8 M G 7,5 G 1/2 M G 16,7 G 1 M G-M 48,3 Poistaa veden, öljyn ja kiinteät epäpuhtaudet jäännösarvoon 0,1 ppm mg/m 3 asti Katso suotimien ja säätimien lisävarusteet sivulta 3-3 PNE 3-6 SULKUVENTTIILI Liitäntäkoko Tilausnumero Poistoaukko Huom! G 1/4 V1000-8G G 1/8 G 1/2 V G G 3/8 Lukittava G 1 V G G 1/2 Lukittava PNE 3-7 HIDASTÄYTTÖ-/PIKATYH- JENNYSVENTTIILI Liitäntäkoko Tilausnumero Ohjaustapa G 1/2 Liitettävissä ja 4000-sarjan yhdistelmiin V G-B-* V G sähköohjaus vääntönappi * = haluttu jännite 24 VDC tai 220/50 VAC PNE 3-8 PAINEKYTKIN Liitäntäkoko Tilausnumero Tekniset tiedot G 1/2 Liitettävissä ja 4000-sarjan yhdistelmiin P G Painealue: 1-8 bar Toistotarkkuus: ± 2 % säätöarvosta Hystereesi: 0,5bar ± 0,3bar Käyttöjännite: 24 VDC, VAC Suojausluokka: IP 40 Käyttölämpötila: ºC Max kytkentätaajuus: 20 kertaa/min Liitäntäkierre: G 1/2 Asennus: asennettava pystyasentoon 2 PNE 3-9

59 Huoltolaitteet 3 Huoltolaitteet SELEX-sarja JAKOKAPPALE Sarja Liitäntäkoko Tilausnumero 1000 G 1/4 D G 4000 G 1/2 D G 8000 G 1 D G PNE 3-10 LIITÄNTÄKAPPALE Sarja Liitäntäkoko Tilausnumero / G 1/8 G 1/4 G 3/8 G 1/4 G 3/8 G 1/2 G 3/4 G 1 G 3/4 G 1 G 1 1/4 A100-6G A100-8G A100-10G A400-8G A400-10G A400-15G A400-20G A400-25G A800-20G A800-25G A800-32G Kiinnittimet Liitososasetti PNE 3-11 Sarja Tilausnumero Sarja Tilausnumero 1000 J B J B J B J B 810 C-kiinnitin Sarja Tilausnumero Sarja Tilausnumero 1000 B B B B B B B 820 PNE 3-12 Lisävarusteet Sarja M Metallikuppi F Automaattityhjennys Y 0,3 µm Suodinelementti L 0,5...3,5 bar Jousi säätimeen 1000 x 3000 x x x x 4000 x x x x 8000 x x x PNE

60 3 Huoltolaitteet Huoltolaitteet RP1000- ja RP2000-sarjat Tekniset tiedot Modulirakenteinen tarkkuuspaineensäädin. Pienikitkaiset sisäiset osat takaavat pitkän kestoiän ja herkän toiminnan. RP1000, matalapainesovelluksiin ja puhalluksiin pienellä paineella. RP2000, ison poistoaukon ansiosta erityisesti keventäjäsovelluksiin. Tilausnumero RP1000-8G-02 RP1000-8G-04 RP2000-8G-08 RP G-08 Välipaine Kuivattu, suodatettu paineilma (öljynerotussuodatettu) Työpaine Maksimi 10 bar Minimi työpaine Asetuspaine +1 bar, jos paine on >3 bar asetuspaine on +2 bar Lämpötila-alue ºC Painealue 0,03-2 bar 0,05-4 bar 0,3-8,5 bar Herkkyys 0,1 % säätöalueesta 0,2 % säätöalueesta Toistotarkkuus +/- 5 % säätöalueesta +/- 5 % säätöalueesta Ilman kulutus (7 bar) 1,3 l/min 5 l/min tai vähemmän Liitäntäkoko G 1/4 G 1/4 G 3/8 Poistoaukon liitäntä G 3/8 Mittariliitäntä G 1/8 G 1/8 Paino 250 g 470 g Varusteet: B131- kannatin PNE 3-14 Öljynerotussuodin Suorituskyky: Mitoitusohje: Äänenvaimennusteho vähintään 35 db. Öljynerotuskyky min. 99,9 % Poistoilmansuodin valitaan järjestelmän maksimikulutuksen mukaan: 1) Laske järjestelmän ilmankulutus 2) Kerro ilmankulutus 1,4:llä 3) Valitse suodin, jonka kapasiteetti ylittää näin saadun virtausmäärän Runko: PC, A2011 Elementti: A5052P, SPCC lasikuitu Tiivisteet: NBR Tyhjennysnippa: NBR, Nylon ÖLJYNEROTUSSUODIN Liitäntäkoko Tilausnumero Maksimi virtaus Ndm 3 /min Kiinnittimen numero G 3/8 FA331-10G 300 B351-10A G 1/2 FA431-15G 600 B451-15A G 3/4 FA531-20G 1000 B551-20A G 1 FA631-25G 3000 B651-25A G 1 1/2 FA731-40G 6000 G 2 FA831-50G PNE

61 Huoltolaitteet 3 Huoltolaitteet Tekniset tiedot Vankkarakenteinen huoltolaitesarja paineilman käsittelyyn. Runko ja kuppi alumiinivalua. Elementtinä polypropyleeni tai sintrattu pronssi. Painealue: bar Lämpötila-alue: ºC Peruskomponentit Malli Liitäntäkoko G 1 G 1 1/2 G 2 Virtaus max [dm 3 6bar, 1 bar painehäviö Huom *) Suodin SF70G x x 333 suodinelementti polypropyleenia SF17 x x 333 tai sintrattua pronssia suodatusaste 5 mikr tai 50 mikr SF18 x x 1000 manuaali tai automaattityhjennys Säädin SR70 x x 210 Painealueet 0,2-2 bar, 0,3-3,5 bar, 0,8-8,5 bar, 1-10 bar, 1,7-17 bar SR17 x x 180 Toisiopoistolla tai ilman Säädin, esiohjattu SR18 x x 605 (G1 1/2 ) / 950 (G2 ) Vaatii esiohjaussäätimen Sumuvoitelulaite SL70 x x 195 minimivirtaus 3,4 dm 3 /s SL17 x x 195 minimivirtaus 3,4 dm 3 /s SL18 x x 378 minimivirtaus 95 dm 3 /s Suodinsäädin SB70 x x bar, 5 tai 50 mikr Öljynerotussuodin SF70C x x 57 0,01 mikr, 0,01 ppm SF46 x 57 0,01 mikr, 0,01 ppm SF47 x x 112 (G1 1/2 ) / 135 (G2 ) 0,01 mikr, 0,01 ppm *) Vakiomallien ominaisuudet lihavoituna PNE

62 3 Huoltolaitteet Huoltolaitteet, painemittarit Kevytrakenteinen vaimentamaton mittarisarja yleiskäyttöön Tarkkuusluokka: 1,6 Lämpötila-alue: ºC Materiaalit Mittausputki: Kupariseos Liitäntä: Messinki Kotelo: Musta ABS- muovi Painealue bar Malli , , MT40 x x x x MT40/P x x x x MT63 x x x x x x x MT63/P x x x x x MA40 x x x x x x x MA63 x x x x x x x x MA100 x x x x x x../p= paneliasenteinen mittari Liitännät: MT= takaliitäntä MA= alaliitäntä Liitäntäkoot: M40= G 1/8 M63= G 1/4 M100= G 1/2 Tilausesimerkki: MT40-10 Painemittari, Ø 40 mm, bar, takaliitäntä MA63-1/0 Alipainemittari, Ø 63 mm, bar, alaliitäntä PNE 3-16 Ruuvikiinnitteiset painemittarit SELEX- huoltolaitteisiin Tarkkuusluokka: 3 Lämpötila-alue: ºC Malli G401-B04 G401-B10 G401-S15 Painealue 0-4 bar 0-10 bar psi PNE 3-17 Putkistoasenteiset painemittarit Tarkkuusluokka: 4 Painealue: 0-10 bar Materiaalit: Liitin: POM Kierre: Niklattu messinki Mittari: ABS Valmistusohjelmat Malli Putkikoko, ulkohalkaisija (mm) MV MV Malli Putkikoko, ulkohalkaisija (mm) Kierre MV G 1/8 MV G 1/4 MV G 1/8 MV G 1/4 PNE

63 Huoltolaitteet 3 Painekytkimet MSA-sarja Tekniset tiedot MSA- painekytkin on pneumatiikkakäyttöihin tarkoitettu säädettävä vaihtokytkin NO- ja NC- toiminnoilla. Runko on anodisoitua alumiinia. Kontaktorit ovat hopeoituja Ag.CdO. Kalvo on HNBR ja pistoke on Nylonia. Maksimi syöttöjännite: 250 VAC Virran kesto: 6A resistiivinen 220 VAC 4A resistiivinen 24 VDC 2A induktiivinen 24 VDC Eristysluokka: Ryhmä C-VDE 0110 Suojausluokka: IP65 pistoke kiinnitettynä Lämpötila-alue: ºC Maksimitaajuus: 120 toimintoa minuutissa Kestoikä: Yli miljoona kytkentää Tilausnumerot Tilausnumero Painealue Toleranssi Maksimi paine Liitäntä Suojahatun tilausnumero MSA10SCR18 Vaihtokosketin bar ± 0,2 bar 30 bar G 1/8 CAP 3 PNE 4-1 7

64 4 Alipainekomponentit ja tarttujat Ejektorit 1 Ejektorit VSM-sarja 2 Ejektorit VSM-N-sarja 3 Ejektorit VSM-D-sarja 4 Ejektorit VMP-sarja 5 Ejektorit VMP-L-sarja 6 Ejektorit BMF-sarja 7 Ejektorit KM-sarja 8 Imukupit 9-13 Tarttujat

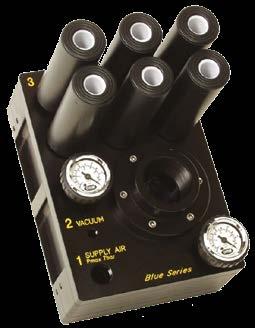

65 Alipainekomponentit ja tarttujat 4 Ejektorit Tekniset tiedot Paineilmatoiminen monivaihe-ejektori alipaineen muodostamiseen. Erittäin korkea hyötysuhde monivaihetekniikan ansiosta. Kevyt ja kompakti rakenne, hiljainen. Ei vaadi säännöllistä huoltoa. Materiaalit: runko PPS, alumiini Tiivisteet: NBR (vakio), Viton tai EPDM Käyttöpaine: bar Lämpötila-alue: ºC Äänenvoimakkuus: dba Mallisto VSM VSM-D VSM-N VMP, VMP-L KM BMF Tekniikka 1

66 4 Alipainekomponentit ja tarttujat Ejektorit VSM-sarja Tekniset tiedot Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 85 -kpa Kompakti, pienikokoinen mutta tehokas ejektori Saatavana myös VSX -mallit alipainetasolle 92 -kpa asti Tilausesimerkki VSM04 - C - N Malli VSM= 85 -kpa Koko Tiivisteet N= NBR (vakio) V= Viton E= EPDM Liitännät A= syöttö M5, alipaine 1/8 B= syöttö 1/8, alipaine 3/8 C= syöttö 1/8, alipaine 3/8, ulkoinen äänenvaimennin Malli VSM 01 Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba VSM VSM Paino g VSM Alipainevirtaus (NI/min) VSM 1-1 Malli Alipainetaso -kpa VSM ,4 0,66 VSM ,8 1,32 VSM ,5 2,7 VSM ,1 Evakuointiaika (s/l) VSM 1-2 Malli Alipainetaso -kpa VSM 01 0,218 0,556 1,000 1,576 2,560 3,440 5,270 10,220 VSM 02 0,109 0,278 0,500 0,788 1,178 1,720 2,635 5,158 VSM 04 0,054 0,139 0,250 0,394 0,589 0,860 1,317 2,579 VSM 06 0,041 0,010 0,019 0,295 0,441 0,647 0,898 1,935 2 VSM 1-3

67 Alipainekomponentit ja tarttujat 4 Ejektorit VSM-N-sarja Tekniset tiedot Yhteisellä paineilman syötöllä varustettu ejektoriryhmä. Saatavana myös VSX-N mallisena 92 -kpa asti. Virtaus: Nl/min/ejektori Ilmankulutus: Nl/min Maksimi alipainetaso: 85 -kpa Tilausesimerkki VSM N Malli VSM= 85 -kpa Koko 01= 27 Nl/min 02= 35 Nl/min Määrä koko 01= 2-16 kpl koko 02= 2-12 kpl Liitäntäletkujen sisähalkaisija 2= Ø 2mm 4= Ø 4mm Tiivisteet N= NBR (vakio) V= Viton E= EPDM Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba Paino g VSM 01-N VSM 02-N VSM-N 1-7 Alipainevirtaus (NI/min) Malli Alipainetaso -kpa VSM 01-N ,40 0,66 VSM 02-N ,80 1,32 VSM-N 1-8 Evakuointiaika (s/l) Alipainetaso -kpa Malli VSM 01-N 0,218 0, ,576 2,356 3,44 5,27 10,22 VSM 02-N 0,109 0,278 0,5 0,788 1,178 1,72 2,64 5,158 VSM-N 1-9 3

68 4 Alipainekomponentit ja tarttujat Ejektorit VSM-D-sarja Tekniset tiedot Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 85 -kpa Saatavana myös VSX-D mallisena 92 -kpa asti Tilausesimerkki VSM04D - N - S Malli VSM-D= 85 -kpa Koko Tiivisteet N= NBR (vakio) V= Viton E= EPDM Alipainekytkin (optio) X= - S= NPN PS=PNP Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba VSM 04D VSM 06D VSM 08D VSM 10D VSM 12D Paino g Alipainevirtaus (NI/min) VSM-D 1-4 Alipainetaso -kpa Malli VSM 04D ,5 2,7 VSM 06D ,1 VSM 08D ,4 VSM 10D ,6 VSM 12D ,5 Evakuointiaika (s/l) VSM-D 1-5 Alipainetaso -kpa Malli VSM 04D 0,054 0,139 0,250 0,394 0,589 0,860 1,317 2,579 VSM 06D 0,041 0,104 0,186 0,295 0,441 0,647 0,898 1,935 VSM 08D 0,027 0,069 0,125 0,197 0,294 0,431 0,658 1,289 VSM 10D 0,023 0,058 0,104 0,164 0,245 0,359 0,549 1,074 VSM 12D 0,018 0,046 0,083 0,131 0,196 0,286 0,439 0,859 VSM-D 1-6 4

69 Alipainekomponentit ja tarttujat 4 Ejektorit VMP-sarja Tekniset tiedot Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 92 -kpa Saatavana myös VXP mallisena 97 -kpa asti Tilausesimerkki VMP10 - V34 - N - X - X Malli VMP= -92 kpa Koko 10, 20 30, 40 50, 60 70, 80 Tiivisteet N= NBR (vakio) V= Viton E= EPDM Syöttöventtiili X= - M1= 110VAC M2= 220VAC M4= 24VDC AS= energiansäästö Irtipuh. venttiili X= - R1= 110VAC R2= 220VAC R4= 24VDC Malli Alipainevirtaus (NI/min) Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Alipainetaso -kpa Äänitaso dba Paino g VMP VMP VMP VMP VMP VMP VMP VMP VMP ,8 VMP ,6 VMP ,4 VMP ,2 VMP VMP ,8 VMP ,6 VMP ,4 Evakuointiaika (s/l) VMP 1-1 VMP 1-2 Alipainetaso -kpa Malli VMP 10 0,019 0,048 0,110 0,239 0,416 0,686 1,122 1,910 1,240 VMP 20 0,012 0,030 0,066 0,125 0,209 0,345 0,593 1,050 2,190 VMP 30 0,009 0,023 0,050 0,094 0,157 0,259 0,445 0,788 1,644 VMP 40 0,006 0,015 0,033 0,063 0,105 0,173 0,297 0,526 1,097 VMP 50 0,005 0,014 0,031 0,055 0,092 0,151 0,260 0,460 0,960 VMP 60 0,005 0,014 0,029 0,047 0,078 0,129 0,223 0,394 0,823 VMP 70 0,005 0,013 0,027 0,039 0,065 0,108 0,186 0,329 0,686 VMP 80 0,004 0,012 0,026 0,027 0,054 0,090 0,153 0,274 0,670 VMP 1-3 5

70 4 Alipainekomponentit ja tarttujat Ejektorit VMP-L-sarja Tekniset tiedot Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 91 -kpa Optimoitu 4 bar:n syöttöpaineelle. Tilausesimerkki VMP10L - N - X - X Malli VMP-L= -91 kpa Koko Tiivisteet N= NBR (vakio) V= Viton E= EPDM Syöttöventtiili X= - M1= 110VAC M2= 220VAC M4= 24VDC AS= energiansäästö Irtipuh. venttiili X= - R1= 110VAC R2= 220VAC R4= 24VDC Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba VMP 10L VMP 20L VMP 30L VMP 40L Alipainevirtaus (NI/min) Malli Alipainetaso -kpa Paino g VMP-L VMP 10L ,8 VMP 20L ,6 VMP 30L ,4 VMP 40L ,2 Evakuointiaika (s/l) Malli Alipainetaso -kpa VMP-L VMP 10L 0,020 0,056 0,120 0,240 0,425 0,660 1,020 1,640 4,600 VMP 20L 0,013 0,032 0,020 0,120 0,212 0,330 0,510 0,820 2,300 VMP 30L 0,010 0,024 0,047 0,090 0,159 0,248 0,383 0,621 1,730 VMP 40L 0,007 0,016 0,031 0,060 0,106 0,165 0,255 0,410 1,150 VMP-L 1-6 6

71 Alipainekomponentit ja tarttujat 4 Ejektorit BMF-sarja Tekniset tiedot Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 92 -kpa Isokokoiset ejektorit sovelluksiin, joissa tarvitaan suuria alipainevirtauksia. Tilausesimerkki BMF300 - N Malli BMF= -92 kpa koko 300, , , , 1200 Tiivisteet N= NBR (vakio) V= Viton E= EPDM Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba Paino g BMF BMF BMF BMF BMF BMF BMF BMF Alipainevirtaus (NI/min) Alipainetaso -kpa Malli BMF ,5 BMF ,8 BMF BMF ,2 BMF ,4 BMF ,6 BMF BMF Evakuointiaika (s/l) Alipainetaso -kpa Malli BMF 300 0,002 0,006 0,012 0,022 0,041 0,068 0,115 0,206 0,503 BMF 400 0,002 0,004 0,008 0,014 0,027 0,045 0,076 0,137 0,335 BMF 500 0,001 0,003 0,007 0,013 0,024 0,040 0,067 0,120 0,294 BMF 600 0,001 0,003 0,006 0,011 0,021 0,034 0,057 0,103 0,252 BMF 700 0,001 0,002 0,004 0,009 0,018 0,027 0,041 0,098 0,202 BMF 800 0,001 0,002 0,004 0,007 0,014 0,022 0,038 0,068 0,168 BMF ,001 0,001 0,003 0,006 0,013 0,020 0,030 0,050 0,150 BMF ,001 0,001 0,002 0,005 0,012 0,019 0,028 0,045 0,140 BMF 1-1 BMF 1-2 BMF 1-3 7

72 4 Alipainekomponentit ja tarttujat Ejektorit KM-sarja Tekniset tiedot Kompakti järjestelmäejektori varustettuna on/off ja irtipuhallusventtiilillä. Virtaus: Nl/min Ilmankulutus: Nl/min Maksimi alipainetaso: 85 -kpa Tilausesimerkki KM C - M4 - F4 - X Malli KM= 85 -kpa Koko Vaimennin B= sisäinen C= ulkoinen Venttiilien jännite M1= 110VAC M2= 220VAC M4= 24VDC Määrä X= 1 kpl F2= 2 kpl F3= 3 kpl F4= 4 kpl F5= 5 kpl Tyhjökytkin X= ei kytkintä S= NPN PS= PNP Malli Alipaine max. -kpa Virtaus max. NI/min Ilman kulutus NI/min Äänitaso dba Paino g KM KM KM KM 1-1 Alipainevirtaus (NI/min) Alipainetaso -kpa Malli KM ,80 1,32 KM ,50 2,70 KM ,10 KM 1-2 Evakuointiaika (s/l) Alipainetaso -kpa Malli KM02 0,109 0,278 0,500 0,788 1,178 1,720 2,635 5,158 KM04 0,054 0,390 0,250 0,394 0,589 0,860 1,317 2,579 KM06 0,041 0,010 0,019 0,295 0,441 0,647 0,898 1,935 KM 1-3 8

73 Alipainekomponentit ja tarttujat 4 Imukupit Tekniset tiedot Laaja valikoima imukuppeja eri käyttökohteisiin. Eri profiilien, materiaalien ja kokojen joukosta on helppo valita kohteeseen sopiva imukuppi. Erilliset kiinnittimet ja irroitettavat kumiosat. Materiaalit: NBR, silikoni, uretaani, EPDM Halkaisijat: mm Mallisto MF MB MBL MU MD MFC MP Materiaalit Materiaali Lämpötila ºC Kulutuskesto Öljy Sää ja otsoni NBR (N) Silikoni (S) Konduktiivinen silikoni (CS) Uretaani (U) EPDM (E) MATERIAALIT 9

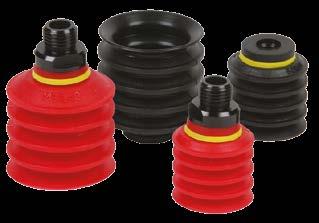

74 4 Alipainekomponentit ja tarttujat Imukupit Imukuppi MB paljemalli, tilausesimerkki MB30 - N - 18F Koko 5= 5 mm 8= 8 mm 10= 10 mm 15= 15 mm 20= 20 mm 30= 30 mm 40= 40 mm 50= 50 mm 75= 75 mm 110= 110 mm 150= 150 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni U= uretaani Kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 14M= 1/4 ulkokierre 12F= 1/2 sisäkierre Malli Tilavuus cm 3 Materiaali N S CS U E Nostovoima *) 60 -kpa M5 ulko Kiinnittimien tilausnumerot 1/8 ulko M5 sisä 1/8 sisä 1/4 ulko MB5 0,05 x x x - - 0,08 M MB8 0,15 x x x - - 0,16 M MB10 0,48 x x x x - 0,34 M MB15 1,10 x x x x - 0,6 M MB20 2,70 x x x x - 1 M5-3 18M-1 18F MB30 10 x x x x - 2,24-18M-2 18F-2 14M-1 - MB40 15 x x x x - 3,97-18M-2 18F-2 14M-1 - MB50 32 x x x x - 6,63-18M-3 18F-3 14M-2 - MB x x x x - 17, F-4-12F-1 MB x x x x F-2 MB x x x x F-3 1/2 sisä *) Vaakanosto, suositellaan varmuuskerrointa >2 MB 1-1 Imukuppi MBL paljemalli, korkea, tilausesimerkki MBL30 - N - 18F Koko 20= 20 mm 30= 30 mm 40= 40 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni Kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 14M= 1/4 ulkokierre Malli Tilavuus cm 3 Materiaali N S CS U E Nostovoima *) 60 -kpa M5 ulko Kiinnittimien tilausnumerot 1/8 ulko M5 sisä 1/8 sisä 1/4 ulko 1/2 sisä MBL20 4 x x x - - 0,06 M5-3 18M-1 18F MBL30 13 x x x - - 0,16-18M-2 18F-2 14M-1 - MBL40 27 x x x - - 0,22-18M-2 18F-2 14M-1 - *) Vaakanosto, suositellaan varmuuskerrointa >2 MBL

75 Alipainekomponentit ja tarttujat 4 Imukupit Imukuppi MD syvä malli, tilausesimerkki MD60 - U - X Koko 20= 20 mm 26= 26 mm 30= 30 mm 40= 40 mm 50= 50 mm 85= 85 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni U= uretaani kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 08M= M8X1,25 ulkokierre 10M= M10X1,5 ulkokierre 12F= 1/2 sisäkierre Malli Tilavuus cm 3 Materiaali Kiinnittimien tilausnumerot Nostovoima *) N S CS U E 60 -kpa M5 ulko 1/8 ulko 1/8 sisä M8 ulko M10 ulko 1/2 sisä MD20 2,5 x x x x - 1,5 M5-3 18M-1 18F MD26 4,5 x x x x - 2,4 M5-3 18M-1 18F MD30 10 x x x x - 2,55 - x x x x - MD40 15 x x x x - 3,97 - x x x x - MD50 32 x x x x - 7,44 - x x x x - MD60 45 x x x x - 13,4 - x x x x - MD85 60 x x x x F F-01 *) Vaakanosto, suositellaan varmuuskerrointa >2 Kiinnittimien tilausnumero x tarkoittaa saatavana olevaa mallia kiinteällä kiinnittimellä MD 1-3 Imukuppi MF litteä malli, tilausesimerkki MF110 - N - X Koko 15= 15 mm 20= 20 mm 25= 25 mm 30= 30 mm 40= 40 mm 50= 50 mm 75= 75 mm 80= 80 mm 110= 110 mm 150= 150 mm 200= 200 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni U= uretaani Kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 14M= 1/4 ulkokierre 12F= 1/2 sisäkierre 34F= 3/4 sisäkierre Malli Tilavuus cm 3 Materiaali Kiinnittimien tilausnumerot Nostovoima *) N S CS U E 60 -kpa M5 ulko 1/8 ulko 1/8 sisä 1/4 ulko 1/2 sisä 3/4 sisä MF15 0,4 x x x x - 0,85 M MF20 1 x x x x - 1,47 M5-3 18M-1 18F MF25 1,1 x x x x - 1,98 M5-3 18M-1 18F MF30 2 x x x x - 2,55 M5-3 18M-1 18F MF40 4,8 x x x x - 4,08-18M-2 18F-2 14M MF50 10 x x x x - 7,55-18M-3 18F-3 14M MF75 20 x x x x - 20, F-4-12F-1 - MF80 35 x x x x F-5-12F-01 - MF x x x x - 42, F-2 - MF x x x x - 86, F-3 - MF x x x x - 193, F-1 *) Vaakanosto, suositellaan varmuuskerrointa >2 MF

76 4 Alipainekomponentit ja tarttujat Imukupit Imukuppi MFC litteä malli, pyöreä, tilausesimerkki MFC100 - S - X Koko 50= 50 mm 60= 60 mm 75= 75 mm 100= 100 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni U= uretaani Kiinnitin X= - 18F= 1/8 sisäkierre 12F= 1/2 sisäkierre Malli Tilavuus cm 3 Materiaali Kiinnittimien tilausnumerot Nostovoima *) 60 -kpa N S CS U E M5 ulko 1/8 ulko 1/8 sisä 1/4 ulko 1/2 sisä MFC50 10 x x x x - 8,67 Kiinteä 1/8 sisäkierre MFC60 20 x x x x - 14 Kiinteä 1/8 sisä ja 3/8 ulkokierre MFC75 30 x x x x - 19,38 Kiinteä 1/8 sisä ja 3/8 ulkokierre MFC x x x x - 35, F-4-12F-1 *) Vaakanosto, suositellaan varmuuskerrointa >2 MFC 1-5 Imukuppi MP profiilimalli, tilausesimerkki MP100 - E - 12F Koko 35= 35 mm 60= 60 mm 100= 100 mm 150= 150 mm 200= 200 mm 300= 300 mm 400= 400 mm Materiaali E= EPDM Kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 12F= 1/2 sisäkierre 34F= 3/4 sisäkierre Malli Tilavuus cm 3 Materiaali Kiinnittimien tilausnumerot Nostovoima *) 60 -kpa N S CS U E M5 ulko 1/8 ulko 1/8 sisä 1/2 sisä 3/4 sisä MP x 5, F-1P - - MP x 15, F-2P - - MP x 45, F-2P - MP x F-3P - MP x 193, F-4P 34F-1P MP x 438, F-2P MP x F-3P *) Vaakanosto, suositellaan varmuuskerrointa >2 MFC

77 Alipainekomponentit ja tarttujat 4 Imukupit Imukuppi MU yleismalli, tilausesimerkki MU15 - N - X Koko 2= 2 mm 4= 4 mm 6= 6 mm 8= 8 mm 8A= 8 mm 10A= 10 mm 15= 15 mm 20= 20 mm 30= 30 mm 40= 40 mm 50= 50 mm Materiaali N= nitriili S= silikoni CS= kond. silikoni U= uretaani Kiinnitin X= - M5= M5 ulkokierre 18M= 1/8 ulkokierre 18F= 1/8 sisäkierre 14M= 1/4 ulkokierre Malli Tilavuus cm 3 Materiaali Nostovoima *) Kiinnittimien tilausnumerot N S CS U E 60 -kpa M5 ulko 1/8 ulko 1/8 sisä 1/4 ulko 1/2 sisä MU2 0,0025 x x x - - 0,01 M MU4 0,03 x x x - - 0,09 M MU6 0,05 x x x - - 0,17 M MU8 0,1 x x x - - 0,29 M MU8A 0,1 x x x - - 0,29 M MU10A 0,18 x x x x - 0,44 M MU15 0,5 x x x x - 0,85 M MU20 1 x x x x - 1,22 M5-3 18M-1 18F MU25 1,5 x x x x - 1,98 M5-3 18M-1 18F MU30 2 x x x x - 2,55 M5-3 18M-1 18F MU40 5,5 x x x x - 3,97-18M-2 18F-2 14M-1 - MU50 12 x x x x - 7,44-18M-3 18F-3 14M-2 - *) Vaakanosto, suositellaan varmuuskerrointa >2 MFC 1-7 Joustovarret Joustovarret korkeuserojen kompensointiin. Nikkelöityä terästä. M5, 1/8 ja 1/2 kierteillä Joustot 6-50 mm Tilausesimerkki SP V SP Joustovarsi Koko M5= M5 18= 1/8 12= 1/2 Jousto [mm] kts. taulukko Malli V= sisäinen jousi VO= ulkoinen jousi Jousto Koko M5 x x x x x x x 1/8 x x x x x x x 1/2 x x 13

78 4 Alipainekomponentit ja tarttujat Tarttujat Tekniset tiedot Erittäin monipuolinen ja laadukas tarttujavalikoima. Useat eri mallit ja rakenteet eri sovelluksiin. Runko: alumiinia Leuat: terästä tai alumiinia Tiivisteet: Buna-N tai VITON Mallisto Malli Rakenne Max. voima 6 bar Leukojen liike Käyttöpaine [bar] 190/191 Lineaari mm A Saksi º 1, P Lineaari ,8...45,8 mm 1, Saksi º Kolmileuka mm 1, GRB Saksi º Malleista useita eri kokoja, joilla on eri suuruiset voimat ja leukojen liikeradat. Tarttujat 1 14

79 Alipainekomponentit ja tarttujat 4 Tarttujat Malli Rakenne Max. voima 6 bar Leukojen liike Käyttöpaine [bar] GRC Lineaari , mm GRD Lineaari , , GRL Lineaari mm 0,3...7 GRR Lineaari mm GRT Kolmileuka mm GRW Lineaari mm Malleista useita eri kokoja, joilla on eri suuruiset voimat ja leukojen liikeradat. Tarttujat 2 15

80 5 Asennustarvikkeet Pistoliittimet MA-sarja 1-3 Pistoliittimet MB-sarja 4-5 Puristusliittimet MC-sarja 6-7 Pistoliittimet MX-sarja AISI Puristusliittimet CX-sarja AISI Asennustarvikkeet RX-sarja AISI Pistoliittimet HP-sarja 12 Helmiliittimet MO-sarja 13 Asennustarvikkeet RA-sarja Pikaliittimet GU-sarja 17 Moniputkiliittimet 18 Putket ja letkut Tilaus- ja toimitusehdot 23 16

81 Asennustarvikkeet 5 Pistoliittimet MA-sarja Tekniset tiedot Runko ja irroitusrengas ovat niklattua messinkiä. Kynsirengas on AISI 301. Vakiotiiviste NBR ja tilauksesta Viton. Painealue: maksimi 15 bar Tyhjökäyttö: 750 mmhg Putket: PA, PUR Lämpötila-alue: ºC MA-sarjan liittimet ja tilausnumerot MA-11 Suora lähtöliitin, kartiokierre MA-13 Suora lähtöliitin, sisäkierre MA-15 Kulmalähtöliitin, kartiokierre MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA-17 Aseteltava kulmalähtöliitin, sisäkierre MA MA MA MA MA MA MA MA-12 Suora lähtöliitin, lieriökierre MA-14 Kulmalähtöliitin, kartiokierre MA M5 MA MA MA M5 MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA-16 Aseteltava kulmalähtöliitin, lieriökierre MA M5 MA M6 MA MA MA M5 MA M6 MA MA MA MA MA MA MA MA MA MA MA PNE 6-2 1

82 5 Asennustarvikkeet Pistoliittimet MA-sarja MA-18 Aseteltava kulmalähtöliitin, lieriökierre MA-20 Aseteltava T-liitin, kartiokierre MA-22 Aseteltava T-liitin, lieriökierre MA M5 MA MA M5 MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA M5 MA MA MA MA MA MA MA MA MA-19 Aseteltava kulmalähtöliitin, lieriökierre, korkea MA-21 Aseteltava T-liitin, lieriökierre MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA-23 Aseteltava kulma T-lähtöliitin, kartiokierre MA MA MA MA MA MA MA MA MA MA MA-24 Aseteltava kulma T-lähtöliitin, lieriökierre MA MA MA MA MA MA MA MA MA MA MA-25 Vähennysliitin MA MA MA MA MA MA MA MA MA MA MA-26 Jatkoliitin MA MA MA MA MA MA MA MA MA-27 Läpivientiliitin MA MA MA MA MA PNE 6-2 2

83 Asennustarvikkeet 5 Pistoliittimet MA-sarja MA-28 Kulmajatkoliitin MA MA MA MA MA MA-29 T-liitin MA MA MA MA MA MA-30 Alumiininen tiiviste MA M5 MA MA MA MA MA-31 Banjoruuvi MA M5 MA MA MA MA MA-32 Kaksoisbanjoruuvi MA-36 T-banjorengas MA-38 Kierrenippa MA MA MA MA MA M5 MA MA MA MA MA MA MA MA MA MA MA MA M5 MA MA MA M5 MA MA MA MA MA MA MA MA MA-35 L-banjorengas MA-37 Y-liitin MA-39 Jatkonippa MA-40 Tulppa MA M5 MA M5/R MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA PNE 6-2 3

84 5 Asennustarvikkeet Pistoliittimet MB-sarja Tekniset tiedot Runko ja irroitusrengas ovat asetaalimuovia. Kierteet ovat asetaalimuovia tai messinkiä. Kynsirengas on ruostumatonta terästä. Tiivisteet: NBR Painealue: maksimi 12 bar Tyhjökäyttö: 750 mmhg Putket: PA, PUR Lämpötila-alue: ºC MB-sarjan liittimet ja tilausnumerot MB-12 Suora lähtöliitin, lieriökierre MB-14 Kulmajatkoliitin MB MB MB MB MB MB MB MB MB MB MB MB MB MB-13 Kierrenippa MB-15 T-liitin MB MB MB MB MB MB MB MB MB MB MB MB MB MB-18 Asteltava kulmalähtöliitin, lieriökierre MB-20 Aseteltava kulmaliitin, lieriökierre MB M5 MB MB MB M5 MB MB MB MB MB MB MB MB MB MB M5 MB MB M5 MB MB MB MB MB MB MB MB-19 Aseteltava kulmalähtöliitin, lieriökierre MB-22 Aseteltava T-liitin, lieriökierre MB M5 MB MB MB M5 MB MB MB MB MB MB MB MB M5 MB MB MB M5 MB MB MB MB MB MB MB PNE 6-3 4

85 Asennustarvikkeet 5 Pistoliittimet MB-sarja MB-24 Aseteltava T-liitin, lieriökierre MB-26 Vähennysliitin MB-29 Y-liitin MB-31 Y-liitin, lieriökierre MB M5 MB MB MB M5 MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB M5 MB MB MB MB MB MB MB MB-25 Jatkoliitin MB-27 Laajennusliitin MB-28 Banjorengas MB-30 Y-nippa MB-32 Jatkonippa MB MB MB MB MB MB MB MB MB MB M5 MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB MB-33 Tulppa MB MB MB MB MB-42 Tiiviste MB M5 MB MB MB MB PNE 6-3 5

86 5 Asennustarvikkeet Puristusliittimet MC-sarja Tekniset tiedot Materiaali: Niklattu messinki Painealue: maksimi 15 bar Putket: PE, PA, PUR Lämpötila-alue: ºC MC-sarjan liittimet ja tilausnumerot MC-11 Suora lähtöliitin, kartiokierre MC s MC MC MC MC MC MC MC MC MC MC MC MC MC MC-12 Suora lähtöliitin, lieriökierre MC M5 MC s MC M5 MC MC MC MC MC MC MC MC MC MC MC MC MC MC-13 Suora lähtöliitin, sisäkierre MC-16 Kulmalähtöliitin, kartiokierre MC s MC MC MC MC MC MC MC MC MC s MC MC MC MC MC MC MC MC MC MC MC MC MC-14 Jatkoliitin MC-15 Läpivientiliitin MC-17 Kulmalähtöliitin, sisäkierre MC s MC MC MC MC MC MC s MC MC MC MC MC MC MC MC MC MC MC MC PNE 6-1 6

87 Asennustarvikkeet 5 Puristusliittimet MC-sarja MC-18 Kulmajatkoliitin MC-20 T-liitin, kartiokierre MC s MC MC MC MC MC MC s MC MC MC MC MC MC MC MC MC MC-19 T-liitin MC-21 T-liitin, kartiokierre MC s MC MC MC MC MC MC s MC MC MC MC MC MC MC MC MC MC-22 Ristiliitin MC-24 Kaksoisbanjorengas MC M5 MC MC M5 MC MC MC MC MC MC MC MC MC MC MC MC-30 Aseteltava kulmalähtöliitin, lieriökierre MC-32 Mutteri jousella MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC-23 Banjorengas MC-29 Aseteltava suora lähtöliitin MC M5 MC R MC MC M5 MC R MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC MC-31 Aseteltava T-liitin, lieriökierre MC MC MC MC MC MC MC MC PNE 6-1 7

88 5 Asennustarvikkeet Pistoliittimet MX-sarja AISI 316 Tekniset tiedot Runko ja irroitusrengas: AISI 316 L Kynsirengas: AISI 301 Tiivisteet: Viton Painealue: maksimi 15 bar Tyhjökäyttö: 750 mmhq Putket: PVDF, PTFE, AISI, PA, PE Lämpötila-alue: ºC MX-sarjan liittimet ja tilausnumerot MX-11 Suora lähtöliitin, kartiokierre MX-14 Kulmalähtöliitin, kartiokierre MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX MX-12 Suora lähtöliitin, lieriökierre MX M5 MX MX MX MX MX MX-15 Aseteltava kulmalähtöliitin, kartiokierre MX MX MX MX MX MX MX MX MX MX-16 Aseteltava kulmalähtöliitin, lieriökierre MX M5 MX MX MX MX MX MX-20 Aseteltava T-lähtöliitin, kartiokierre MX MX MX MX MX MX MX MX-21 Asteltava T-lähtöliitin, lieriökierre MX M5 MX MX MX MX MX MX-25 Vähennysliitin MX MX MX PNE 6-4 8

89 Asennustarvikkeet 5 Pistoliittimet MX-sarja AISI 316 MX-26 Jatkoliitin MX MX MX MX MX MX-27 Läpivientiliitin MX MX MX MX MX MX-28 Kulmajatkoliitin MX MX MX MX MX MX-29 T-liitin MX MX MX MX MX MX-30 Tiiviste MX MX MX-31 Banjoruuvi MX MX MX-35 Banjorengas MX MX MX MX MX VX-15 Vastusvastaventtiili VX C-V-B VX C-V-B PNE 6-4 9

90 5 Asennustarvikkeet Puristusliittimet CX-sarja AISI 316 Tekniset tiedot Materiaali: AISI 316 Painealue: maksimi 15 bar Putket: PE, PA, PUR Lämpötila-alue: ºC CX-sarjan liittimet ja tilausnumerot CX-11 Suora lähtöliitin, kartiokierre CX-14 Kulmalähtöliitin, kartiokierre CX-20 T-lähtöliitin, kartiokierre CX-23 T-lähtöliitin, kartiokierre CX-26 Jatkoliitin CX-28 Kulmajatkoliitin CX-29 T-liitin PNE

91 Asennustarvikkeet 5 Asennustarvikkeet RX-sarja AISI 316 Tekniset tiedot Materiaali: AISI 316 L Tiivisteet: Viton Painealue: maksimi 150 bar Lämpötila-alue: ºC RX-sarjan liittimet ja tilausnumerot RX-12 Kaksoisnippa, kartiokierre RX RX RX RX RX RX RX RX-13 Muhvi RX RX RX RX RX-14 Supistusnippa, kartiokierre RX RX RX RX RX RX-15 Supistusnippa, lieriökierre RX 15 M5 18 RX RX RX-21 Kulmayhde, sisäkierre RX RX RX RX RX-22 Kulmalähtöyhde RX RX RX RX RX-23 T-yhde, sisäkierre RX RX RX RX RX-24 T-lähtöyhde RX RX RX RX RX-35 Kulmayhde, ulkokierre RX RX RX RX RX-43 Kuusiokolotulppa RX RX RX RX RX-46 Kuusiokolotulppa, O-rengas RX RX RX RX PNE6-11RX 11

92 5 Asennustarvikkeet Pistoliittimet HP-sarja Tekniset tiedot HP-Sarjan pistoliittimiä käytetään erityisesti keskusvoitelujärjestelmissä. Materiaali: Messinki Tiivisteet: NBR Painealue: maksimi 150 bar Putket: Nylon Lämpötila-alue: ºC HP-sarjan liittimet ja tilausnumerot HP-11 Suora lähtöliitin, kartiokierre HP-14 Kulmalähtöliitin, kartiokierre HP HP M6x0,75 HP M6x1 HP M8x1 HP M10x1 HP HP M6x0,75 HP M6x1 HP M8x1 HP M10x1 HP HP M6x1 HP M8x1 HP M10x1 HP HP M6x1 HP M8x1 HP M10x1 HP-18 Aseteltava kulmalähtöliitin, kartiokierre HP HP M6x0,75 HP M6x1 HP M8x1 HP M10x1 HP HP M6x0,75 HP M6x1 HP M8x1 HP M10x1 PNE

93 Asennustarvikkeet 5 Helmiliittimet MO-sarja Tekniset tiedot Materiaali: Niklattu messinki Painealue: maksimi 60 bar Putket: Kupari, alumiini, PA ja Nylon 6 tukiholkin MO23 kanssa MO-sarjan liittimet ja tilausnumerot MO-11 Helmiliitin, suoralähtö, kartiokierre MO-14 Jatkoliitin MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO-13 Suora lähtöliitin, sisäkierre MO-16 Kulmalähtöliitin, kartiokierre MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO-17 Kulmajatkoliitin MO MO MO MO MO MO-18 T-liitin MO MO MO MO MO MO-19 T-liitin, kartiokierre MO-20 T-liitin, kartiokierre MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO MO-22 Helmi MO MO MO MO MO MO-23 Tukiholkki MO MO MO MO MO MO-25 Banjorengas MO MO MO MO PNE

94 5 Asennustarvikkeet Asennustarvikkeet RA-sarja Tekniset tiedot Materiaali: Niklattu messinki Tiivisteet: NBR Painealue: maksimi 60 bar RA-sarjan liittimet ja tilausnumerot RA011 Kaksoisnippa, lieriökierre RA013 Muhvi RA015 Supistusnippa, lieriökierre RA017 Muunnosnippa, lieriökierre RA019 Tulppa RA021 Kulmayhde, sisäkierre RA 011 M5 M5 RA 011 M5 1/8 RA 011 1/8 1/8 RA 011 1/8 1/4 RA 011 1/8 3/8 RA 011 1/4 1/4 RA 011 1/4 3/8 RA 011 1/4 1/2 RA 011 3/8 3/8 RA 011 3/8 1/2 RA 011 1/2 1/2 RA 013 M5 RA 013 1/8 RA 013 1/4 RA 013 3/8 RA 013 1/2 RA 015 M5 1/8 RA 015 1/8 1/4 RA 015 1/8 3/8 RA 015 1/8 1/2 RA 015 1/4 3/8 RA 015 1/4 1/2 RA 015 3/8 1/2 RA 017 M5 1/8 RA 017 1/8 1/8 RA 017 1/8 1/4 RA 017 1/4 1/4 RA 017 1/4 3/8 RA 017 1/4 1/2 RA 017 3/8 3/8 RA 017 3/8 1/2 RA 017 1/2 1/2 RA 019 M5 RA 019 1/8 RA 019 1/4 RA 019 3/8 RA 019 1/2 RA012 Kaksoisnippa, kartiokierre RA014 Supistusnippa, kartiokierre RA016 Muunnosnippa, kartiokierre RA018 Supistusmuhvi RA020 Tulppa, sisäkierre RA-022 Kulmalähtöyhde RA 012 1/8 1/8 RA 012 1/8 1/4 RA 012 1/8 3/8 RA 012 1/4 1/4 RA 012 1/4 3/8 RA 012 1/4 1/2 RA 012 3/8 3/8 RA 012 3/8 1/2 RA 012 1/2 1/2 RA 012 1/2 3/4 RA 012 3/4 3/4 RA 014 1/8 1/4 RA 014 1/8 3/8 RA 014 1/8 1/2 RA 014 1/4 3/8 RA 014 1/4 1/2 RA 014 3/8 1/2 RA 014 1/2 3/4 RA 016 1/8 1/8 RA 016 1/8 1/4 RA 016 1/4 1/4 RA 016 1/4 3/8 RA 016 1/4 1/2 RA 016 3/8 3/8 RA 016 3/8 1/2 RA 016 1/2 1/2 RA 018 M5 1/8 RA 018 1/8 1/4 RA 018 1/8 3/8 RA 018 1/4 3/8 RA 018 1/4 1/2 RA 018 3/8 1/2 RA 020 1/8 RA 020 1/4 RA 020 3/8 RA 020 1/2 RA 022 1/8 1/8 RA 022 1/4 1/4 RA 021 1/8 1/8 RA 022 3/8 3/8 RA 021 1/4 1/4 RA 022 1/2 1/2 RA 021 3/8 3/8 RA 021 1/2 1/2 PNE

95 Asennustarvikkeet 5 Asennustarvikkeet RA-sarja RA023 T-yhde, sisäkierre RA 023 1/8 1/8 RA 023 1/4 1/4 RA 023 3/8 3/8 RA 023 1/2 1/2 RA024 T-lähtöyhde RA 024 1/8 1/8 RA 024 1/4 1/4 RA 024 3/8 3/8 RA 024 1/2 1/2 RA025 T-kulmalähtöyhde RA029 Jakokappale RA035 Kulmayhde, ulkokierre RA039 Jatkonippa RA041 Y-lähde RA042 Banjorengas, sisäkierre RA044 Läpivientiyhde RA 025 1/8 1/8 RA 025 1/4 1/4 RA 025 3/8 3/8 RA 025 1/2 1/2 RA 029 1/8 RA 029 1/4 RA 029 3/8 RA 029 1/2 RA 035 1/8 1/8 RA 035 1/4 1/4 RA 035 3/8 3/8 RA 035 1/2 1/2 RA 039 1/8 22 RA 039 1/8 42 RA 039 1/4 35 RA 039 1/4 51 RA 041 1/8 RA 041 1/4 RA 041 3/8 RA 041 1/2 RA 042 5,1 M5 RA /8 RA ,2 1/4 RA /8 RA /2 RA 044 M5 RA 044 1/8 RA 044 1/4 RA 044 3/8 RA 044 1/2 RA026 Ristiyhde RA030 Letkunippa RA036 T-lähtöyhde RA040 Y-lähde RA043 Kuusiokolotulppa RA045 T-yhde RA046 Kuusiokolotulppa, O-rengas RA 026 1/8 1/8 RA 026 1/4 1/4 RA 026 3/8 3/8 RA /8 RA /4 RA /8 RA /8 RA /4 RA /8 RA /4 RA /8 RA /2 RA /8 RA /2 RA 036 1/8 1/8 RA 036 1/4 1/4 RA 036 3/8 3/8 RA 036 1/2 1/2 RA 040 1/8 RA 040 1/4 RA 040 3/8 RA 040 1/2 RA 043 1/8 RA 043 1/4 RA 043 3/8 RA 043 1/2 RA 045 1/8 1/8 RA 045 1/4 1/4 RA 046 1/8 RA 046 1/4 RA034 Letkupihti RA RA RA037 Letkupihtimen terä RA RA PNE

96 5 Asennustarvikkeet Asennustarvikkeet RA-sarja Tekniset tiedot, pintakäsittelemättömät liittimet Materiaali: pintakäsittelemätön messinki Painealue: maksimi 10 bar RA-sarjan pintakäsittelemättömät liittimet ja tilausnumerot RA012 Kaksoisnippa, kartiokierre RA014 Supistusnippa, kartiokierre RA022 Kulmalähtöyhde RA023 T-yhde, sisäkierre RA 012 3/8-3/4 RA 012 1/2-1 RA /4 RA RA /4 RA /4-11/4 RA /2-11/2 RA RA014-3/4-1/4 RA014-3/4-1/4 RA /4 RA /8 RA /2 RA /4 RA /4-3/4 RA /4-1 RA /2-1 RA /2-1 1/4 RA RA /4 RA /2 RA022-3/4-3/4 RA RA023-3/4 RA023-1 RA /4 RA /2 RA023-2 RA013 Muhvi RA019 Tulppa RA021 Kulmayhde, sisäkierre RA030 Letkunippa RA013-3/4 RA013-1 RA /4 RA /2 RA013-2 RA019A-3/4 RA019A-1 RA021-3/4 RA021-1 RA /4 RA /2 RA021-2 RA /2 RA /2 RA /4 RA /4 RA /4 RA RA /2 RA /4 RA RA RA /4 RA /2 RA PNE

97 Asennustarvikkeet 5 Pikaliittimet GU-sarja Tekniset tiedot Materiaali: Niklattu messinki Tiivisteet: NBR Painealue: maksimi 30 bar Lämpötila-alue: ºC Koot: 20-sarja, DN 2,5 mm = 5 mm² 21-sarja, DN 5 mm = 20 mm² 26-sarja, DN 7,5 mm = 44 mm² GU-sarjan liittimet ja tilausnumerot GUXX-11 GUXX-13 GUXX-20 GUXX-22 GU M5 GU GU GU GU GU GU GU GU GU GU GU GU GU GU M5 GU GU GU GU GU GU GU GU GU GU GU GU GU GU GU GUXX-12 GUXX-15 GUXX-21 GUXX-23 GU M5 GU GU GU GU GU GU GU GU GU GU GU GU GU GU M5 GU GU GU GU GU GU GU GU GU GU GU GU GU GU GUXX-24 GUXX-26 GU GU GU GU GU GU GU GU GU GU GUXX-25 GU GU GU GU PNE

98 5 Asennustarvikkeet Moniputkiliittimet Tekniset tiedot Mahdollistaa useamman putken yhtäaikaisen irroituksen ja kytkennän esimerkiksi koneiden siirron yhteydessä. Liitinlaipassa on ohjain, joka estää virheellisen kytkennän. Moniputkiliittimissä käytetään pistoliittimiä. AO-sarja vastaventtiileillä. Materiaalit A ja AO -sarja Kotelo: Alumiinivalu Liitinlevy: Alumiinia Tiivisteet: NBR Liitinrunko: Messinkiä Materiaalit B-sarja Runko: Alumiini Mutterit: POM Ohjain: Messinki Liittimet: POM Työpaine: A, AO -sarjat max. 15 bar B-sarja max. 12 bar Lämpötila-alue: ºC Putket: PA, PUR Valmistusohjelma A013 B113 Malli Putkikoko, ulkohalkaisija Liittimien lukumäärä A113 A A A013 *) B *) Moniputkiliitin vastaventtiilillä, maksimi työpaine on 7 bar PNE 6-11 Jakokappaleet Materiaali: anodisoitu alumiini JK 1 JK 2 Syöttö Lähdöt kpl Lähdöt Tilausnumero 1/4 3 1/8 JK1-1/4-3x1/8 1/4 4 1/8 JK1-1/4-4x1/8 1/4 5 1/8 JK1-1/4-5x1/8 1/4 6 1/8 JK1-1/4-6x1/8 3/8 3 1/4 JK1-3/8-3x1/8 3/8 4 1/4 JK1-3/8-4x1/8 3/8 5 1/4 JK1-3/8-5x1/8 3/8 6 1/4 JK1-3/8-6x1/8 Syöttö Lähdöt kpl Lähdöt Tilausnumero 1/ /8 JK2-1/4-4x1/8 1/ /8 JK2-1/4-6x1/8 1/ /8 JK2-1/4-8x1/8 1/ /8 JK2-1/4-10x1/8 3/ /4 JK2-3/8-4x1/4 3/ /4 JK2-3/8-6x1/4 3/ /4 JK2-3/8-8x1/4 3/ /4 JK2-3/8-10x1/4 JK2 18

99 Asennustarvikkeet 5 Putket ja letkut PA12 Polyamidiputket Puolikova, taipuisa putki pneumatiikkaan, hydrauliikkaan, polttoaineille, voitelujärjestelmiin ym. Värilliset PA- putket ovat UV- suojattuja ja halogeenivapaita Käyttölämpötila: -40 º ºC Varastovärit: natural ja sininen Tilausvärit: musta, punainen, keltainen, vihreä ja hopea Paineenkestotaulukko bar (varmuuskerroin 3) Käyttölämpötila Halkaisija 4/2 5/3 6/2 6/3 6/4 8/6 10/7 10/8 12/9 12/10 15/12,5 22/18 20 ºC ºC ºC ºC Pakkauskoko m Tilausesimerkki PA 12 6/4 SININEN PNE 6-12 PA12 spiraalit Paineenkesto ja käyttölämpötila PA12 mukainen Halkaisijat: 6/4, 8/6, 10/8, 12/10 Työpituudet: 5, 10, 15 ja 20 m Varastoväri: sininen TILAUSESIMERKKI: SPA12PA40 6/4-työpituus PUR Polyuretaaniputket Erittäin taipuisa ja elastinen putki pneumatiikkaan, polttoaineille ja teollisuusrobotteihin sekä instrumentointiin. Polyuretaaniputket valmistetaan elintarvikehyväksytyistä raaka-aineista. Värilliset putket ovat UV- suojattuja. Käyttölämpötila: -40 º ºC Varastovärit: natural ja sininen Tilausvärit: musta, punainen, kirkas, valkoinen ja hopea Paineenkestotaulukko bar (varmuuskerroin 3) Halkaisija Käyttölämpötila 4/2 5/3 6/3,9 8/5 8/5,7 10/7 10/7,5 12/8 12/9 20 ºC ºC ºC Pakkauskoko m Tilausesimerkki PUR8/5,7 SININEN PNE

100 5 Asennustarvikkeet Putket ja letkut Tekniset tiedot Taipuisa PUR- putki taivutettuna spiraaliksi. Suorat päät (150 ja 400 mm) helpottavat liittimien asentamista ja valmiin putken käyttöä. Paineenkesto ja käyttölämpötila PUR mukainen. Halkaisijat: 6/3,9, 8/5, 10/6,5, 12/10 Työpituudet: 1, 2, 4 ja 8 m Varastoväri: sininen Tilausesimerkki PA12 jarruputket Ajoneuvojen jarrujärjestelmissä käytettävät millimittaiset DIN mukaiset ja tuumamittaiset SAEJ 844 mukaiset pneumatiikkaputket. Jarruputket ovat UV- suojattuja ja halogeenivapaita. Vakioväri: musta SPU 1X10/6,5 4M Millikoot DIN Halkaisija 4/2 6/4 8/6 10/7 12/9 15/12 16/3 Pakkauskoko m PNE 6-14 Tilausesimerkki JARRUPUTKI 6/4 DIN Tuumakoot SAEJ 844 Halkaisija 1/8 3/16 1/4 3/8 1/2 5/8 Pakkauskoko m PNE 6-15 Tilausesimerkki JARRUPUTKI 1/8 SAEJ

101 Asennustarvikkeet 5 Putket ja letkut Kudokselliset letkut ToppAir, PVC/kumi Harmaa kudosvahvisteinen paineletku vaativalle käyttäjälle: rakennusala, teollisuus, kiinteistöt ym. Käyttöpaine: 20 bar / 20 ºC Käyttölämpötilat: -20 ºC ºC Halkaisijat: 11/6, 13/8, 16/10, 18/12, 23/16, 26/19, 33/25 ToppClear, PVC Läpinäkyvä FDA hyväksytystä raaka-aineesta valmistettu kudosvahvisteinen letku yleiskäyttöön. Käyttöpaine: 10 bar / 20 ºC, sisähalkaisijoille 4-32 mm Käyttöpaine: 6 bar / 20 ºC, sisähalkaisijoille mm Käyttölämpötilat: -20 º ºC Halkaisijat: 12/6, 14/8, 16/10, 18/12, 22/16 Moniputki- ja yhdistelmäkaapelit Moniputkikaapelit ovat PVC-vaipalla suojattuja paineputkia. Paineputkina käytetään PA-, PE-, tai PVDF-putkia. Yhdistelmäkaapeleissa paineputkien lisäksi PVC-vaipan sisällä on yksi tai useampi sähköjohdin. Paineputket ja sähköjohtimet on suojattu polyesterikalvolla ennen vaipoittamista. Putkimateriaalit: PA, PE, PEX, PVDF Sähkökaapelit: asiakkaan tarpeen mukaan Vaipan materiaali: vakio 75ºPVC, UV-suojattu Käyttölämpötila: -40º ºC Taivutussäde: min. 7 x vaipan suurin halkaisija Putkien määrä: 1-25 kpl putken koosta riippuen Putken koodaus: väri- tai numerokoodaus Valmistuspituus: 500 m vakio, muut mitat mahdollisia 21
