1 Peruskorjaus Tilakeskus H

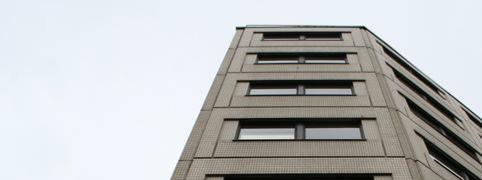

2 SIJAINTI 2

3 Tilakeskus 1 YHTEENVETO Hankkeen perustiedot Hankkeen tarpeellisuus Aikataulu Rakennuskustannukset Vuokrakustannukset Rahoitussuunnitelma TOIMINNALLISET LÄHTÖKOHDAT TYÖN LAAJUUS Yleistä LAATUTASO Tekninen laatutaso Rakennetekniset ratkaisut LVI-tekniset ratkaisut Sähkötekniset ratkaisut Haitta-ainekartoitus Rakennustyön järjestelyt Vaiheistus Työmaajärjestelyt TURVALLISUUSASIAKIRJA TOTEUTUS- JA YLLÄPITOVASTUUT VÄISTÖTILAT JA TOIMINTAOLOSUHTEET KORJAUS- JA MUUTOSTYÖN AIKANA TYÖRYHMÄ

4 1 YHTEENVETO 1.1 Hankkeen perustiedot Nimi Paikkatieto Osoite Käyttötarkoitus Käyttäjähallintokunta Pinta-alat Helsingin kaupunki, kaupunginosa 12, kortteli 370, tontti 1, 3. kerros, Helsinki Toimistotalo Heka Oy Arvioitu hankealueen bruttoala on 550 brm², huoneistoala 504 htm² ja hyötyala on 495 hym². 1.2 Hankkeen tarpeellisuus Heka Oy:n toimistotilajärjestelyjen yhteydessä muutetaan 1980-luvulta peräisin oleva huonekonttori 3. kerroksessa nykyaikaiseksi monitilatoimistoksi. Käytössä kuluneen ilmeensä vuoksi vanhat tilat ovat nykyasussaan vaikeasti vuokrattavissa ja kipeästi kunnostuksen tarpeessa. Hankkeen yhteydessä tilat avartuvat, saadaan nykyaikainen työympäristö ja tilankäyttö tehostuu. Peruskorjaus tehdään vastikään toteutettujen Heka Oy:n tilojen mukaan soveltaen käytettyjä suunnitteluratkaisuja; Samassa rakennuksessa tehtiin muutostyöt toimistotilojen uudistamisesta 2. ja 5. kerroksessa Heka Oy: tiloissa. 1.3 Aikataulu Peruskorjaushankkeen suunnittelu on aloitettu lokakuussa 2016 ja peruskorjausprojektin valmistuminen ja käyttöönotto on tavoitteena syyskuussa hankesuunnittelu 10/ 2016 viitesuunnittelu, haitta-ainekartoitus, hankes. 11/ 2016 tarjoukset, viitesuunnittelu, h-ak., purkusuunn., hankes. 12/ 2016 urakkalaskenta-asiakirjat, purkusuunn., 01/ 2017 urakkalaskenta-asiakirjat, kustannusarvio, tarjous (Stara) 02/ 2017 urakkalaskenta-asiakirjat, kustannuslaskenta, purkutyöt 03/ 2017 purkutyöt, toteutussuunnitelmat 04/ 2017 rakentaminen 05/ 2017 rakentaminen 06/ 2017 rakentaminen 07/ 2017 rakentaminen 08/

5 vastaanotto, käyttöönotto 09/ Rakennuskustannukset Hankkeen kustannusarvio on , alv. 0% Neliökustannusarvio on 1964 / brm2, alv. 0% Kustannustaso 12/2016, RI 100,9; THI 169,1 1.5 Vuokrakustannukset On arvioitu, että vuokra Heka Oy:n Viipurinkadun toimiston 3. kerroksessa tulee olemaan arvonlisäverottomana n kuukaudessa eli n vuodessa. Vuokra koostuu 13,30 /m²/kk pääomavuokrasta ja 7,25 /m²/kk ylläpitovuokrasta, yhteensä /m²/kk. Vuokran määräytymisperusteena käytetään 504 htm². Heka Oy on hyväksynyt arvioidun vuokravaikutuksen Rahoitussuunnitelma Hanke rahoitetaan talousarvion talonrakennushankkeiden rakentamisohjelman alakohdalle osoitetuista kohdentamattomista korjausmäärärahoista. 2 TOIMINNALLISET LÄHTÖKOHDAT Rakennettavassa nykyaikaisessa monitilatoimistossa toimintaa voidaan kehittää avoimeen, innovoivaan ja kommunikoivaan suuntaan. Hanke on osa kaupungin yleisempää tavoitetta tehostaa omistamiensa toimistotilojen käyttöä. Samassa kiinteistössä juuri käyttöön otettujen toimititilojen henkilökunnan kommentit ja arviot tiloista otetaan huomioon uuden hankkeen ratkaisuissa. 3 TYÖN LAAJUUS 3.1 Yleistä 4 LAATUTASO Hanke käsittää tilamuutokset kiinteistön 3. kerroksessa. 4.1 Tekninen laatutaso RAKENNUSTEKNISET TYÖT Hankkeen rakennustekniset työt käsittävät lähinnä sisäpuolisia töitä: ei-kantavien väliseinien ja pintarakenteiden purkua, sekä uusia kevyitä väliseiniä, mattotyötä, alakattotyötä, muita pintarakenteita ja kiintokalusteita. Kantaviin rakenteisiin, 5

6 paloalueisiin tai poistumistiejärjestelyihin ei tehdä muutoksia, eikä uusia märkätiloja rakenneta. Hankkeelle ei ole tarkoitus hakea rakennuslupaa. LVIA-ALAN TYÖT Korjauskohteen 3. kerroksen vesi- ja viemäriputkistot jäävät pääosin ennalleen. Toimistotilat varustetaan koneellisella huonekohtaisilla tuloja poistoilmanvaihtojärjestelmillä. SÄHKÖALAN TYÖT Peruskorjaus kohdistuu toimistorakennuksen 3. kerroksen toimistotilojen saneeraukseen. Korjauskohteen sähkö- ja teletekniset järjestelmät uusitaan lähes kokonaisuudessaan Rakennetekniset ratkaisut LVI-tekniset ratkaisut Kantaviin rakenteisiin, paloalueisiin tai poistumistiejärjestelyihin ei tehdä muutoksia, eikä uusia vesieristettäviä märkätiloja rakenneta. Hankkeelle ei ole tarkoitus hakea rakennuslupaa. LÄMMITYS Toimistotilojen patterilämmitysverkosto jää ennalleen. VESIJOHDOT JA VIEMÄRIT 3. kerroksen vesi- ja viemäriputkistot jäävät pääosin ennalleen. Sosiaalitilan WC / Suihkutilan kalusteet uusitaan ja vesi- ja viemärikytkennät tehdään muutetun tilanteen mukaisiksi. Taukotilaan lisätään kahviautomaatille vesijohto. ILMASTOINTI Toimistotilat varustetaan koneellisella huonekohtaisilla tulo- ja poistoilmanvaihtojärjestelmillä. Kaikki 3 kerroksen nykyiset ilmanvaihtolaitteet puretaan ja järjestelmät uusitaan. Uusiminen on välttämätöntä tilamuutosten takia. SÄÄTÖJÄRJESTELMÄ Toimistotilojen jäähdytyspalkkeja ohjataan palkkikohtaisilla säätimillä ja huonetermostaateilla. JÄÄHDYTYS 3. kerroksen toimistotilat on varustettu jäähdytetyn veden järjestelmällä, joka uusitaan. Uusiminen on välttämätöntä tilamuutosten takia. Kerroksien nykyiset jäähdytyspalkit puretaan kytkentäjohtoineen ja huonetermostaatteineen. Runkojohdot säilytetään pääosin ennallaan. Täsmälliset tekniset tiedot ovat LVI-selostuksessa, joka on liiteasiakirja. 6

7 4.1.3 Sähkötekniset ratkaisut PURKUTYÖT Saneeraus-alueelta puretaan nykyiset sähköasennukset lukuunottamatta keskuskomeroiden läpi meneviä muita kerroksia palvelevia kaapelointeja, käyttöön jääviä kulunvalvontalaitteita sekä siirrettävää keskuskelloa. KYTKINLAITOKSET JA JAKOKESKUKSET Saneerattavien kerroksien jakokeskukset nousujohtoineen uusitaan. JOHTOTIET Saneerattavien kerroksien johtotiet uusitaan. Työ- ja toimistotilat varustetaan alumiinisilla valkoiseksi polttomaalatuilla johtokanavilla. Johtokanavat sijoitetaan ikkunaseinille. Kaikki paloalueiden rajan ylittävät lävistykset suljetaan tyyppihyväksytyllä muovityökalulla lävistettävissä olevalla palokatkomassalla JOHDOT JA NIIDEN VARUSTEET Asennukset toteutetaan 5-johdinjärjestelmän (TN-S) mukaisesti. Kaikki valaistusryhmäjohtoasennukset uusitaan. Pistorasiaryhmät varustetaan jakokeskuksiin sijoitetuilla 30 ma:n vikavirtasuojakytkimellä Toimistohuoneiden ja avotoimisto-tilojen valaistus ohjautuu läsnäolo- / liiketunnistimella huonekohtaisesti / työpisteryhmittäin. Työpisteen valaistuksen voimakkuuden tasoa voi ohjata valaisimien vetonarukytkimillä (himmennys) VALAISIMET Peruskorjattavien alueiden valaisimet uusitaan. Toimistotilojen valaisimet ovat ATK-työskentelyyn soveltuvia matalaluminanssihäikäisysuojin varustettuja valaisimia. ERITYISJÄRJESTELMÄT Tiloihin asennetaan poistumistie- ja turvavalaistusjärjestelmä. Poistumistiet varustetaan merkki- ja turvavalaisimilla. TIETOJÄRJESTELMÄT Yleiseen puhelinverkkoon liitettävät puhelinjärjestelmät Puhelinjärjestelmä toteutetaan yleiskaapelointijärjestelmän osana. Mahdolliset puhelinvaihteet ovat käyttäjän erillishankintoja. Tarvittavat sisäkellot ovat patterikäyttöisiä ja sisältyvät käyttäjän kalustehankintoihin. Jokainen kokoustila varustetaan kaapeloinnilla kiinteää tilakohtaista AV-laitteistoa varten. Nykyistä ovipuhelinjärjestelmää laajennetaan siten, että pääovelta saadaan puheyhteys saneerattavaan kerrokseen. Tiloihin asennetaan uusi atk-verkko. 7

8 4.2 Haitta-ainekartoitus Rakennuksen 3. kerroksen tilat varustetaan kuorisuojaukseen perustuvalla rikosilmoitusjärjestelmällä. Tilailmaisimia asennetaan käytävä- ja aulatiloihin, toimistohuoneisiin ja kokoustiloihin. Kiinteistön nykyinen tiloja palveleva kulunvalvontajärjestelmä jätetään käyttöön. Kaikki turvalukot ovat mekaanisia lukkoja. 3. kerroksen tilojen osalta on tarkastettu asbestin ja muiden haitallisten aineiden esiintyminen alkuperäisissä rakenteissa. Tarkastuksesta on teetetty raportti, johon on sisällytetty materiaalien purku- ja työstöohjeet. Haitallisia aineita sisältävät purkumateriaalit poistetaan asianmukaisesti purku- ja työstöohjeiden mukaisesti. 4.3 Rakennustyön järjestelyt Vaiheistus Työmaajärjestelyt 5 TURVALLISUUSASIAKIRJA 3. kerroksen tilat ovat tyhjillään. Työt vaiheistetaan ja aikataulutetaan rakennuttajan määrittelemällä tavalla. Kohde sijaitsee kantakaupungissa. Katu- tai muun alueen käytöstä ja ehdoista, on sovittava suoraan asianomaisen viranomaisen ja alueen haltijan kanssa. Pihan puolella oleva taso on kansirakenne, sen käyttö varastointiin tms. voi tapahtua vain tilaajan erikseen nimeämän rakennesuunnittelijan hyväksynnän ja ohjeen mukaan. Rakennuksen muissa kerroksissa on tilojen käyttäjän toimintaa. Purkuja rakennustöiden sovittaminen muuhun toimintaan ja suorittaminen niin että niistä aiheutuva häiriö on mahdollisimman vähäistä, on ensisijaisen tärkeää. Kohteen palo-osastointia tai henkilöturvallisuutta ei saa työn aikana heikentää. Hankkeessa otetaan huomioon VNa 205/2009 mukaiset määräykset ja turvallisuusasiakirjan laatiminen etenee hankkeen vaiheiden mukaisesti. 6 TOTEUTUS- JA YLLÄPITOVASTUUT Toteutusvastuu on kiinteistöviraston tilakeskuksella. Korjaustyöt tekee Stara ja ylläpidosta vastaa Kiinteistö Oy Helsingin Toimitilat. 8

9 7 VÄISTÖTILAT JA TOIMINTAOLOSUHTEET KORJAUS- JA MUUTOSTYÖN AIKANA 8 TYÖRYHMÄ Väistötiloja ei tarvita. Rakennuksen muissa kerroksissa on toimintaa. Purku- ja rakennustöiden sovittaminen muuhun toimintaan ja suorittaminen niin, että niistä aiheutuva häiriö on mahdollisimman vähäistä, on ensisijaisen tärkeää. Kohteen palo-osastointia tai henkilöturvallisuutta ei saa työn aikana heikentää. Rakennuttaja Kiinteistövirasto / tilakeskus Ari Hulkkonen projektinjohtaja ari.hulkkonen@hel.fi Pentti Salo rakennuttajainsinööri pentti.salo@hel.fi Juha Andsten Olavi Kovanen sähkörakennuttaja juha.andsten@hel.fi lvi-rakennuttaja olavi.kovanen@hel.fi Kiinteistön edustaja Koy Helsingin toimitilat Raino Antikainen raino.antikainen@helsingintoimitilat.fi Käyttäjän edustaja Helsingin kaupungin asunnot Heka Oy Jaana Närö jaana.naro@hekaoy.fi Helsingin kaupungin asunnot Heka Oy Vesa Jurmu vesa.jurmu@hekaoy.fi Rakennuttamistehtävät Demaco Oy Tuula Kuisma tuula.kuisma@demaco.fi 9

10 Rakennesuunnittelu Dracon Oy Juhani Sorasalmi Arkkitehtisuunnittelu Arkkitehtitoimisto Hormia Oy Carola Lindh-Hormia Mikko Hormia LVIA-suunnittelu Ramboll Oy Juhana Mikkola Sähkö- tele-, AV- ja turvajärjestelmäsuunnittelu Ramboll Oy Torsti Kuutti

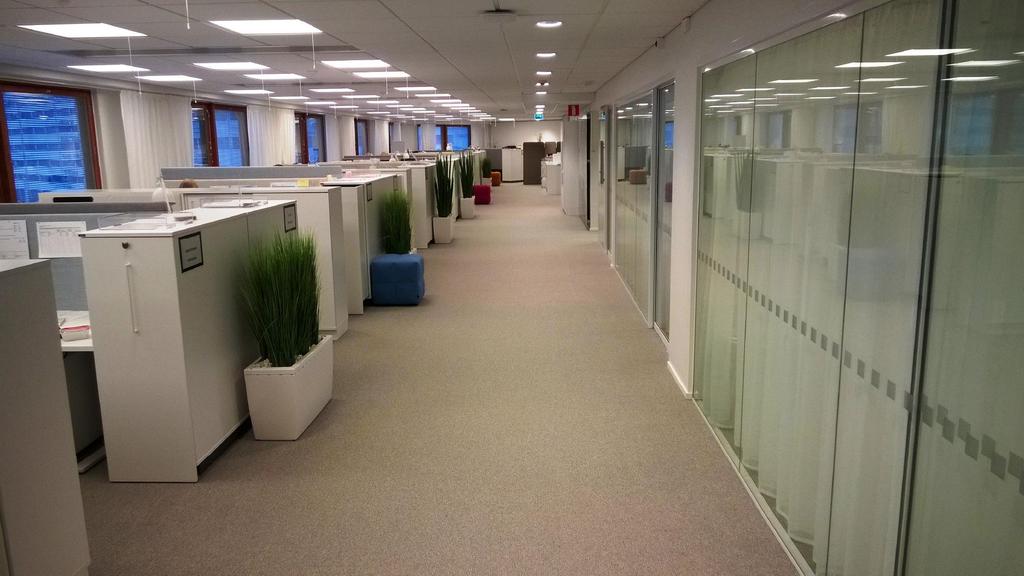

11 . toimitilat ennen korjausta 3. kerroksessa.. toimitilat 2. ja 5. kerroksessa ovat ratkaisuiltaan tällaisia, ja ovat 3. kerroksen peruskorjaushankkeen tavoitemallina. 11
