Kerto-Q-tuotteella voidaan jäykistää erikokoiset rakennukset runkomateriaalista riippumatta.

Transkriptio

1 Kerto-Q KERTO-Q EDUT... 2 KERTO-Q KAIKKIIN PUURAKENTEISIIN... 2 KERTO-Qp KORKEA JA JÄYKKÄ PALKKI... 3 VAAKARAKENTEET JA ULOKKEET Pistekuormitetut levyt Katon räystäät ja ulokkeet Katon räystään ulkonurkat Levyjen liitokset RAKENNUKSEN RUNGON LEVYJÄYKISTYS PILARIT REI ITETYT, LOVETUT JA VAPAAMUOTOISET KANNATTIMET KERRANNAISLIIMAUS OPTIMAALISTA KERTOPUUN KÄYTTÖÄ TEOLLISET KÄYTTÖKOHTEET TEKNISET TIEDOT Levyjen kiinnitykset Levyjen kiinnitys pysty- tai vaakarunkoon Jäykistysseinä Jäykistävä vaakalevytys Ripustukset SUOJAKÄSITTELYT... 30

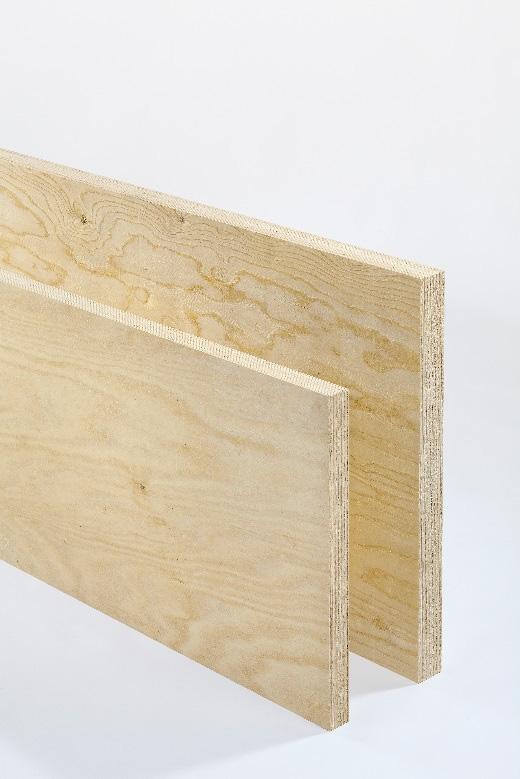

2 1 KERTO-Q EDUT Kerto-Q-tuotteella voidaan jäykistää erikokoiset rakennukset runkomateriaalista riippumatta. Kerto-Q-tuotteiden suurten tuotantomittojen hyödyntäminen vähentää työmaalla tehtävien nostojen määrää, joka parantaa asennustehokkuutta. Kerto-Q-tuotteita on saatavilla tehdastoimituksena kaikkialla Suomessa Kerto-Q-tuotteet voidaan katkaista rakennuskohteen mittojen mukaan. Tämä poistaa useissa tapauksissa työmaahukan kokonaan, jolloin ei kerry myöskään varastoitavaa ja poisvietävää jätettä Kerto-Q-tuotteen mitoitus onnistuu helposti Finnwood -mitoitusohjelmalla Kerto-Q-tuote soveltuu rakentamisen lisäksi myös erilaisiin teollisiin käyttökohteisiin, joissa vaaditaan keveyttä, lujuutta ja hyvää mittapysyvyyttä. Kerto-Q-tuotteiden käyttäminen parantaa tehokkuutta ja on osa nykyaikaista puurakentamista Kerto on havupuuviiluista liimattu tuote (laminated veneer lumber, LVL), jota käytetään kantavina ja ei-kantavina rakenneosina rakennuksissa ja silloissa. Kerto-Q -tuotteen paksuus on mm, muut mitat vaihtelevat tarpeen mukaan. Tuotteet valmistetaan pääasiallisesti kuusiviiluista, mutta osa viiluista voi olla myös mäntyä. Viilujen nimellispaksuus on 3 mm, ja ne liimataan yhteen säänkestävällä fenoli-formaldehydiliimalla. Kerto-Q-tuotteessa noin viidennes viiluista on ns. ristiviiluja eli niiden syysuunta on tuotteen pituussuuntaan nähden poikittainen. Kuva 1: Metsä Woodin Kerto -tuotteet, laatua rakentamiseen ja teollisiin käyttöihin. Kuva 2: Monipuolista Kerto-Q levyn käyttöä lattiassa ja seinissä. 2 KERTO-Q KAIKKIIN PUURAKENTEISIIN Kerto-Q on kantava ja jäykistävä levytuote, jota voidaan käyttää sekä vaaka- että pystyrakenteissa. Levyissä noin viidennes viiluista on poikittain pintaviiluun nähden, mikä lisää Kerto-Q-levyn poikittaista lujuutta ja jäykkyyttä. Kerto- Q voidaan katkaista asiakkaan mittojen mukaan ilman, että esimerkiksi palkkirakenteissa tarvitsee huomioida korkeuden suhdetta leveyteen. Kerto-Q-levyillä ei ole maksimipituuden lisäksi vakiopituuksia vaan levyt valmistetaan asiakaskohtaisesti haluttuun pituuteen. Kerto-Q voidaan toimittaa 1,8 metrin leveyteen asti 25 metriä pitkänä levynä tai leveämpänä 2,5 metriin saakka 20 metriä pitkänä. Kerto-Q-tuotteen paksuudet ovat millimetrin välillä. Vakiopaksuuksia on saatavilla 33 mm saakka 3 mm välein ja tätä paksummat 6 mm välein. Kerto-Q-levyjen pinnat voidaan hioa optisesti parantamaan ulkonäköä tai kalibroida valittuun paksuuteen ±0,5 mm tarkkuudella. Pintakäsittelemätön Kertopuu kuuluu paloluokkaan D-s1,d0. Kerto-Q voidaan suojakäsitellä säätä, hometta tai paloa vastaan, ja se voidaan pintakäsitellä esimerkiksi maalaamalla tai lakkaamalla. Levyt voidaan liimata muodostamaan liittorakenteita ja elementtejä, rei ittää ja loveta sopimaan haastavimpiinkin puurakenteisiin. Levyjä voi liimata myös rakenteen kantavaksi levyksi ja palkiksi siirtämään vaaka- ja pystykuormia. Levyjen reunat voidaan pontata, jolloin voidaan muodostaa levykenttiä ja estää siirtymäerot levysaumojen kohdilla. Kertopuu soveltuu käytettäväksi käyttöluokissa 1 ja 2 sekä erillisellä suojaavalla käsittelyllä käyttöluokassa 3. KERTO-KÄSIKIRJA, KERTO-Q 2

3 Kerto-Q-tuotteen työstäminen onnistuu normaaleilla puuntyöstölaitteilla. Kiinnitysten tekemistä varten Kerto-Q-tuotteet eivät vaadi esiporauksia, koska tuotteiden karakteristinen tiheys on 480 kg/m 3. Esiporaustarve tulee ainoastaan kiinnikkeiden vaatimusten mukaisesti. Esimerkiksi suuret ruuvit ja naulat sekä kaikki pultit ja tappivaarnat vaativat esiporauksen. Kuva 3: Kerto-Q levyjä, joiden paksuudet ovat 33 mm, 45 mm ja 69 mm. Kuva 4: Kurpark Wuellpavillonissa Saksassa (Bode Petters Architekten) Kerto-Q:ta käytettiin katon säteittäisissä palkeissa ja seinän pilareissa. Kuvat: Hanns Joosten 3 KERTO-Qp KORKEA JA JÄYKKÄ PALKKI Kerto-Qp on mittatarkka palkki, joka soveltuu sekä uudis- että korjausrakennuskohteiden katto- ja välipohjarakenteisiin. Kerto-Qp -palkki mahdollistaa avarat sisätilat ja vähentää tukilinjojen tarvetta rakennekorkeutensa vuoksi. Korkeiden palkkien väliin voidaan asentaa noin 500 mm paksuinen eristekerros, jolloin rakenteen lämmöneristävyys muodostuu todella hyväksi. Vakiokoissaan 42 mm 500 mm, 51 mm 620 mm ja 63 mm 830 mm, Kerto-Qp voidaan mitoittaa noin 14 metrin vaakasuuntaiseen jännemittaan saakka, kun palkkiväli on 1200 mm. Palkkijakoa tihentämällä voidaan rakentaa jopa noin 18 metrin vaakasuuntaisia jännemittoja. Kerto-Qp-palkin rakenne on ainutlaatuinen: hoikka, korkea ja jäykkä. Se voidaan valmistaa korkeampana ja hoikempana kuin perinteinen Kerto-S-palkki. Tämän lisäksi Kerto-Qp-palkin lujuusominaisuudet ovat Kerto-Q-palkkia paremmat, mikä tuo kustannustehokkuutta rakentajalle. Rakenteen poikkiviilujen tuoma jäykkyys minimoi esimerkiksi kosteuden aiheuttamaa rakennusaikaista turpoamista. Kerto-Qp tuotteessa kaksi viilukerrosta on liimattu ristikkäin. KERTO-KÄSIKIRJA, KERTO-Q 3

4 Kuva 5: Kerto-Qp tuote. Kuva 6: Kerto-Qp kattopalkisto. Kuva 7: Periaate Kerto-Q levyn käytöstä kattorakenteessa Kerto-Qp kattopalkiston päällä. Taulukko 1: Esimitoitustaulukko yksiaukkoisille Kerto-Qp kattopalkeille erilaisilla palkkikoilla, palkkijaoilla ja kuormituksilla. EN NA:FI*), käyttöluokka 1. Palkki on kiepahdus- ja nurjahdustuettu 600 mm välein ja kuormat tulevat kiepsahdustukien kautta. Lopputaipuma w net,fin L/200. Kattokaltevuus on enintään 30 astetta. Pysyvä kuorma g [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] ±0.60 ±0.60 Huoltokuorma q [kn/m 2 ] b [mm] h [mm] c/c [mm] Yksiaukkoinen Kerto-Qp kattopalkki, maksimi vaakasuuntainen jänneväli [mm] L on alle mm L on mm L on yli mm *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. KERTO-KÄSIKIRJA, KERTO-Q 4

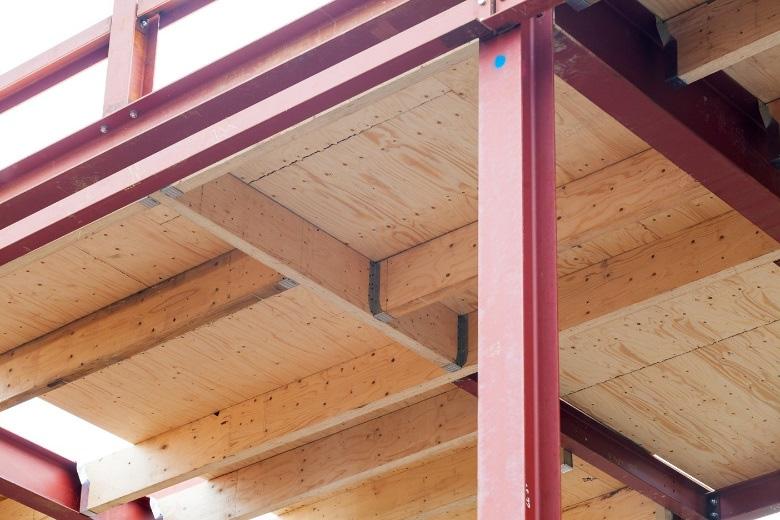

5 4 VAAKARAKENTEET JA ULOKKEET Kerto-Q-levy soveltuu kattojen ja välipohjien pystykuormia kantavaksi levyrakenteeksi. Käyttämällä paksumpia levyjä voidaan rakennuksen runkojakoa harventaa. Taulukoissa 2-5 on esitetty esimitoitukset kattolevyrakenteille sekä yksiettä moniaukkoisille levyille. Kattolevyt voidaan asentaa joko syysuuntaan tai poikittain syysuuntaan nähden kantaville rakenteille. Koska Kerto-Q-levyt ovat lujuusominaisuuksiltaan erinomaisia, voi niistä tehdä myös räystäsulokkeita ilman tarvetta erillisille tukipalkeille räystäslinjan ulkoreunassa. Myös räystään ulkonurkat pystytään toteuttamaan ilman lisäpalkkeja. Välipohjarakenteissa Kerto-Q-levyjä käyttämällä voidaan harventaa runkojakoa ja rakentaa luja sekä jäykkä lattialevytys. Kerto-Q-levyn ominaisuuksia voidaan hyödyntää myös rakennuksen rungon suunnittelussa esimerkiksi rakennuksen vaakajäykisteenä, jolloin erillinen jäykisterakenne voidaan yleensä korvata kokonaan Kerto-Q-levytyksellä. Kerto-Q:n iso levykoko mahdollistaa suurien pinta-alojen asentamisen nopeammin ja vähemmin nostoin. Esimerkiksi käyttämällä 2,4 m x 10 m levyjä voidaan 9,6 m x 10 m välipohjan levytyksen asennus tehdä neljällä levyllä. Levyt voivat olla yksitai moniaukkoisia runkorakenteesta riippuen. Levyt voidaan asentaa joko syysuuntaan ja poikittain syysuuntaan nähden kantaville rakenteille. Taulukoissa 6 9 on esitetty esimitoitukset lattialevyille. Vaakarakenteissa Kerto-Q-levyjä voidaan käyttää myös normaalista rakentamisesta poikkeavissa ratkaisuissa kuten varastojen hyllyrakenteissa keveyden, helpon vaihdettavuuden ja hyvän saatavuuden vuoksi. Myös erilaiset teollisuuden käyttämät levymäiset lavetit onnistuvat erinomaisesti. Kuva 8: Kerto-Q kattolevytys, kaksi levykerrosta päällekkäin saumat limitettynä. Kuva 9: Kerto-Q -levyjä rakennuksen jäykistävässä katto rakenteessa. Taulukko 2: Esimitoitustaulukko. Yksiaukkoinen Kerto-Q kattolevy, pintaviilun syysuunta poikittain tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 10 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Lopputaipuma w net,fin L /150. Kattokaltevuutta ei rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] ±0.60 ±0.60 Huoltokuorma qh [kn/m 2 ] Yksiaukkoinen kattolevy, maksimijänneväli [mm], pintaviilun syysuunta poikittain tukiin nähden L on alle 1200 mm L on mm L on yli 3000 mm *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] KERTO-KÄSIKIRJA, KERTO-Q 5

6 Taulukko 3: Esimitoitustaulukko. Moniaukkoinen Kerto-Q kattolevy, pintaviilun syysuunta poikittain tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 10 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Lopputaipuma w net,fin L /150. Kattokaltevuutta ei rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] ±0.60 ±0.60 Huoltokuorma qh [kn/m 2 ] Moniaukkoinen kattolevy, maksimijänneväli [mm], pintaviilun syysuunta poikittain tukiin nähden L on alle 1200 mm L on mm L on yli 3000 mm *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] Taulukko 4: Esimitoitustaulukko. Yksiaukkoinen Kerto-Q kattolevy, pintaviilun syysuunta pitkittäin tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 10 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Lopputaipuma w net,fin L /150. Kattokaltevuutta ei rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] ±0.60 ±0.60 Huoltokuorma qh [kn/m 2 ] Yksiaukkoinen kattolevy, maksimijänneväli [mm], pintaviilun syysuunta pitkittäin tukiin nähden L on alle 1200 mm L on mm (Kerto-Q levyn maksimileveys on 2.5 m) *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] KERTO-KÄSIKIRJA, KERTO-Q 6

7 Taulukko 5: Esimitoitustaulukko. Moniaukkoinen Kerto-Q kattolevy, pintaviilun syysuunta pitkittäin tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 10 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Lopputaipuma w net,fin L /150. Kattokaltevuutta ei rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] ±0.60 ±0.60 Huoltokuorma qh [kn/m 2 ] Moniaukkoinen kattolevy, maksimijänneväli [mm], pintaviilun syysuunta pitkittäin tukiin nähden * * 1250* 1250* 1250* 1250* L on alle 1200 mm L on mm (Kerto-Q levyn maksimileveys on 2.5 m) *) Kaksiaukkoinen levy Levyn paksuus [mm] *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Kuva 10: Yksiaukkoinen Kerto-Q -levy. Pintaviilun syysuunta suhteessa kantavaan rakenteeseen; vasemmalla pitkittäin (syiden suuntaisesti) ja oikealla poikittain (kohtisuoraan pintaviilun syysuuntaa vastaan). Taulukko 6: Esimitoitustaulukko. Yksiaukkoinen Kerto-Q lattialevy, pintaviilun syysuunta poikittain tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 11 mukaisesti. EN NA:FI*), käyttöluokka 1, käyttötarkoitusluokat (asuinrakennukset A, toimistorakennukset B ja kokoontumistilat C). Pistekuormia ei ole huomioitu. Taipumarajat w inst L/400 ja w net,fin L/300. Pintarakenne g2 [kn/m 2 ] Hyötykuorma q [kn/m 2 ] Yksiaukkoinen lattialevy, maksimijänneväli [mm], pintaviilun syysuunta poikittain tukiin nähden L on alle 1200 mm L on mm L on yli 3000 mm *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] KERTO-KÄSIKIRJA, KERTO-Q 7

8 Taulukko 7: Esimitoitustaulukko. Moniaukkoinen Kerto-Q lattialevy, pintaviilun syysuunta poikittain tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 11 mukaisesti. EN NA:FI*), käyttöluokka 1, käyttötarkoitusluokat (asuinrakennukset A, toimistorakennukset B ja kokoontumistilat C). Pistekuormia ei ole huomioitu. Taipumarajat w inst L/400 ja w net,fin L/300. Pintarakenne g2 [kn/m 2 ] Hyötykuorma q [kn/m 2 ] Moniaukkoinen lattialevy, maksimijänneväli [mm], pintaviilun syysuunta poikittain tukiin nähden L on alle 1200 mm L on mm L on yli 3000 mm *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] Taulukko 8: Esimitoitustaulukko. Yksiaukkoinen Kerto-Q lattialevy, pintaviilun syysuunta pitkittäin tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 11 mukaisesti. EN NA:FI*), käyttöluokka 1, käyttötarkoitusluokat (asuinrakennukset A, toimistorakennukset B ja kokoontumistilat C). Pistekuormia ei ole huomioitu. Taipumarajat w inst L/400 ja w net,fin L/300. Pintarakenne g2 [kn/m 2 ] Hyötykuorma q [kn/m 2 ] Yksiaukkoinen lattialevy, maksimijänneväli [mm], pintaviilun syysuunta pitkittäin tukiin nähden L on alle 1200 mm L on mm (Kerto-Q levyn maksimileveys on 2.5 m) *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] Taulukko 9: Esimitoitustaulukko. Moniaukkoinen Kerto-Q lattialevy, pintaviilun syysuunta pitkittäin tukiin nähden. Levy on tuettu jatkuvalla tuella kuvan 11 mukaisesti. EN NA:FI*), käyttöluokka 1, käyttötarkoitusluokat (asuinrakennukset A, toimistorakennukset B ja kokoontumistilat C). Pistekuormia ei ole huomioitu. Taipumarajat w inst L/400 ja w net,fin L/300. Pintarakenne g2 [kn/m 2 ] Hyötykuorma q [kn/m 2 ] Moniaukkoinen lattialevy, maksimijänneväli [mm], pintaviilun syysuunta pitkittäin tukiin nähden * 1250* * * * 1250* * * 1250* * 1250* * L on alle 1200 mm L on mm (Kerto-Q levyn maksimileveys on 2.5 m) *) Kaksiaukkoinen levy *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Levyn paksuus [mm] KERTO-KÄSIKIRJA, KERTO-Q 8

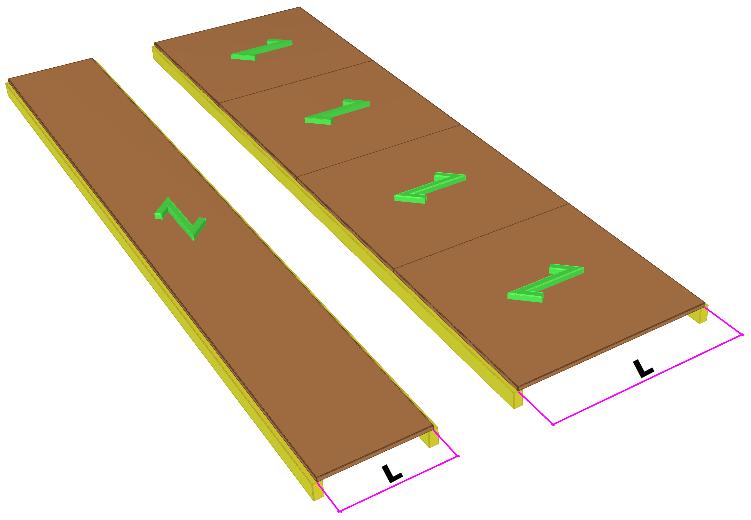

9 Kuva 11: Moniaukkoinen Kerto-Q -levy. Pintaviilun syysuunta suhteessa kantavaan rakenteeseen; vasemmalla pitkittäin (syiden suuntaisesti) ja oikealla poikittain (kohtisuoraan pintaviilun syysuuntaa vastaan). 4.1 Pistekuormitetut levyt Kerto-Q -levyt kestävät hyvin pistemäisiä kuormia. Pistemäiset kuormat määrittävät levyn minimipaksuuden paikallisia vaikutuksia vastaan. Taulukossa 10 on esitetty esimitoitus maksimipistekuormille eri levyn paksuuksilla ja levyn suunnilla tukiin nähden. Taulukko 10: Esimitoitustaulukko. Pistekuormitettu Kerto-Q lattialevy, pintaviilun syysuunta pitkittäin tukiin nähden. Pistekuormien koko on 50x50 mm2. Levy on tuettu jatkuvilla tuilla kaikilta reunoiltaan. EN NA:FI*), käyttöluokka 1, seuraamusluokka CC1, käyttötarkoitusluokat (asuinrakennukset A, toimistot B ja kokoontumistilat C). Taipumaehto w net,fin min (L/100; 6 mm). Arvoja voidaan käyttää myös optisesti hiotuille tuotteille. Hyötykuorma Levyn paksuus [mm] Q k [kn] Maksimijänneväli [mm], pintaviilun syysuunta pitkittäin tukiin nähden *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. 4.2 Katon räystäät ja ulokkeet Kerto-Q-levystä tehdyt kattojen ulokkeet ja räystäät ovat hoikkia ja elegantteja. Räystäslevyn alapuoli voidaan suunnitella yksilölliseksi, ja se voidaan tarvittaessa maalata tai lakata. Levyjen alapuolelle voidaan helposti kiinnittää lisäosia, esimerkiksi koristepuita. Kattojen ulokkeiden ja räystäiden maksimileveys riippuu levyn asennussuunnasta ja paksuudesta. Levyjen mitoituksessa ja asentamisessa on huomioitava, että levyillä on erilainen kantavuus pintaviilun syysuunnassa ja kohtisuorassa syysuuntaa vastaan. Levyt voidaan työstää ja pintakäsitellä valmiiksi tehtaalla, jolloin asennus työmaalla nopeutuu merkittävästi (lisätietoa pintakäsittelyistä kappaleesta 11). Kattolevyjen päällä voidaan liikkua sitä mukaa, kun ne on kiinnitetty pääkannattajiin. Levyt voidaan kiinnittää puuhun, betoniin ja teräkseen. Runsaasta tuotevalikoimasta voidaan valita rasitusten kannalta optimipaksuinen levy jokaiseen käyttökohteeseen. Levyrakenteet soveltuvat sekä harja- että tasakattoihin kattokulmasta riippumatta. Rakennesuunnitelmissa tulee määritellä levyn liitinten lukumäärä ja tyyppi. Levyjen kiinnitys on mitoitettava kestämään myös tuulen imuvaikutus. Tarvittaessa on tehtävä asennussuunnitelma, josta käy ilmi muun muassa asennusjärjestys. Taulukoissa 11 ja 12 on esitetty katon ulokkeen pituuksia eri Kerto-Q levyjen paksuuksilla, asennussuunnilla ja eri suuruisilla lumikuormilla. Ulokkeen suunta suhteessa pintaviilun syysuuntaan on esitetty kuvassa 12. Ulokkeellisen levyn jännevälin kentässä tulee olla vähintään ulokkeen ylityksen L c mittainen ja enintään 2 x L c. KERTO-KÄSIKIRJA, KERTO-Q 9

10 Taulukko 11: Esimitoitustaulukko ulokelevyden L c määrittämiseksi eri Kerto-Q kattolevyille. Pintaviilun syysuunta pitkittäin ulokkeen suuntaan. Levy on tuettu jatkuvalla tuella kuvan 13 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Taipumaraja ulokkeella w net,fin L/75 ja kentässä w net,fin L/150. Kattokaltevuutta ei ole rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] 0.60 / / Hyötykuorma qh [kn/m 2 ] Kattolevy, ulokkeen maksimipituus [mm], pintaviilun syysuunta pitkittäin ulokkeen suuntaan Lc on alle 500 mm Lc on mm Lc on yli 1000 mm Levyn paksuus [mm] *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Taulukko 12: Esimitoitustaulukko ulokelevyden L c määrittämiseksi eri Kerto-Q kattolevyille. Pintaviilun syysuunta on poikittain ulokkeen suuntaan. Levy on tuettu jatkuvalla tuella kuvan 13 mukaisesti. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Taipumaraja ulokkeella w net,fin L/75 ja kentässä w net,fin L/150. Kattokaltevuutta ei ole rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa sk [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] 0.60 / / Hyötykuorma qh [kn/m 2 ] Kattolevy, ulokkeen maksimipituus [mm], pintaviilun syysuunta poikittain ulokkeen suuntaan Lc on alle 500 mm Lc on mm Lc on yli 1000 mm Levyn paksuus [mm] *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Kuva 12: Levyn pintaviilun syysuunta suhteessa ylityksen suuntaan. Vasemmalla uloke on syitä vastaan kohtisuorassa ja oikealla syysuunta on sama kuin ulokkeen suunta. KERTO-KÄSIKIRJA, KERTO-Q 10

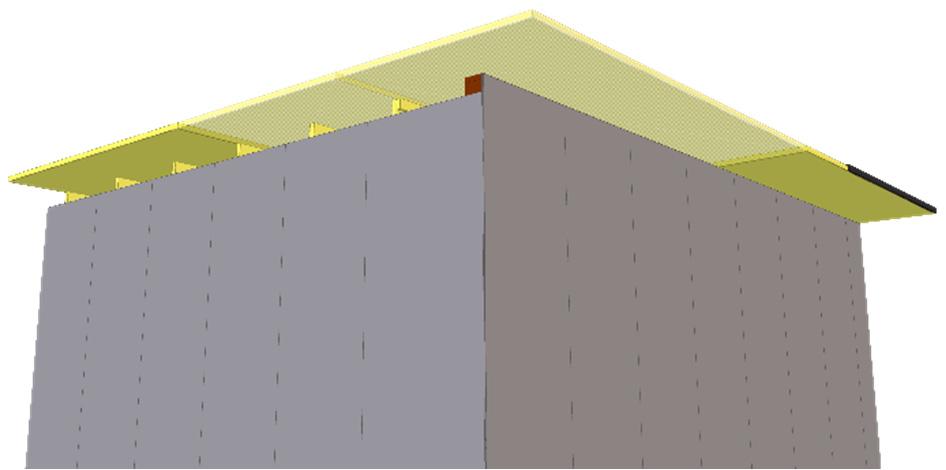

11 Kuva 13: Ulokeräystään periaateratkaisut; ulokkeen mittoja L c eri levypaksuuksille on annettu taulukoissa 11 ja 12. Jänneväli kentässä vähintään L c ja enintään 2 x L c. 4.3 Katon räystään ulkonurkat Edellä kuvattiin Kerto-Q-levyn käyttöä rakenteesta ulkonevana levynä. Jotta rakennuksen räystäät saadaan kokonaisuudessaan tehtyä ilman levyn alla olevia palkkeja, täytyy myös räystään nurkka-alueet pystyä toteuttamaan levyillä. Taulukossa 13 on esitetty ulokkeen pituuksia eri Kerto-Q-levyjen paksuuksilla ja kuormituksilla. Levyjen pintaviilun syysuunta räystääseen nähden voi olla kumpaan tahansa suuntaan kuvan 14 periaatteiden mukaisesti. Levyt tuetaan jatkuvin tuin kuten on esitetty kuvassa 13. KERTO-KÄSIKIRJA, KERTO-Q 11

12 Taulukko 13: Esimitoitustaulukko ulkonurkan alueille ulokeleveydelle L c [mm] Kerto-Q kattolevyille. EN NA:FI*), käyttöluokka 2. Pistekuormia ei ole huomioitu. Pintaviilun syysuunta voi olla lappeen suuntainen tai lapetta vastaan kohtisuoraan. Taipumaraja w net,fin ulokkeella L c on L/75 ja nurkka-alueella /. Kattokaltevuutta ei ole rajoitettu. Pintarakenne g2 [kn/m 2 ] Lumikuorma maassa s0 [kn/m 2 ] Lumikuorma katolla s [kn/m 2 ] Tuulikuorma w [kn/m 2 ] 0.60 / / Hyötykuorma qh [kn/m 2 ] Lc on alle 500 mm Lc on mm Levyn paksuus [mm] *) Muut kansalliset liitteet voivat antaa eroavia tuloksia. HUOM. Esimitoitustaulukko ei korvaa kohdekohtaista rakennesuunnittelua. Kuva 14: Levyn pintaviilun syysuunta suhteessa ylityksen suuntaan. Vasemmalla uloke on syitä vastaan kohtisuorassa ja oikealla syysuunta on sama kuin ulokkeen suunta. KERTO-KÄSIKIRJA, KERTO-Q 12

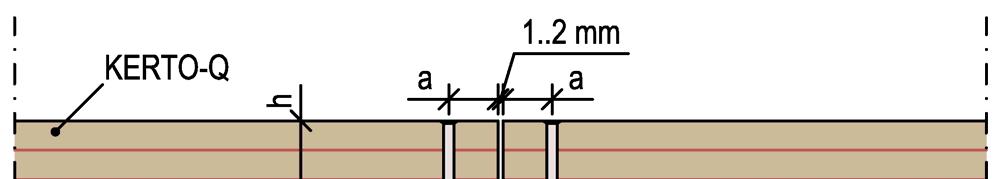

13 Kuva 15: Kerto-Q levystä tehty ulkonurkka. Kuva 16: Kerto-Q -räystäslevytys. Kuva 17: Kerto-Q levystä valmistetun ulkonurkan periaate. Kuva 18: Kerto-Q levystä valmistetun ulkonurkan periaate. 4.4 Levyjen liitokset Seuraavia levy- ja kiinnikeyhdistelmiä voidaan käyttää Kerto-Q levyjen liittämiseen. Liittyvien rakenteiden kestävyys täytyy aina tarkastella tapauskohtaisesti. Lisätietoa naula- ja ruuviliitosten liitinten sijoittelusta löytyy kappaleesta Alla esitetyille liitinten sijoittelulle vaikuttavan voiman suunta on oltava yhdensuuntainen liitoksen kanssa. Jos vaikuttavan voiman suunta on kohtisuoraan liitoksen suuntaan vastaan, ohjeet liitinten sijoitteluun löytyvät Kertokäsikirjan liitosmitoituskorteista. Rakenteellisesti tuettu levyliitos Liitettävät levyt voidaan tukea kantavaa rakennetta tukena käyttäen kuvan 19 mukaisesti. Levyjen syrjät ovat tällaisessa liitoksessa yleensä suorat ja liitoksen suuntainen vaikuttava voima siirtyy kantavan rakenteen kautta levystä toiseen. Liitinten halkaisijan, liitinetäisyyksien ja tunkeumasyvyyden tulee olla rakennesuunnitelman mukaiset. Kuva 19: Levyliitos puurakenteen (palkki tai pilari) päällä, liitinten sijoittelu, kts. kappale KERTO-KÄSIKIRJA, KERTO-Q 13

14 Itsekantavat levyliitokset Levyn syrjä voidaan profiloida itsekantavia levyliitoksia varten (kts. kuvat 20 ja 21). Yleisimmin käytetään ns. puolipontti-liitosta, jossa levyn syrjät on lovettu paksuussuunnassa siten, että kahden levyn syrjät muodostavat yhteensopivan parin. Liitinten halkaisijan, liitinetäisyyksien ja tunkeumasyvyyden tulee olla rakennesuunnitelman mukaiset. Kuva 20: Puoliponttiliitos, liitinten sijoittelu, kts. kappale Kuva 21: Puoliponttiliitos saumapalalla, liitinten sijoittelu, kts. kappale RAKENNUKSEN RUNGON LEVYJÄYKISTYS Kaikki rakennukset tarvitsevat rungon lisäksi vaakajäykisteet, jotka siirtävät vaakakuormat, kuten tuulikuorman, perustuksille. Suuressa osassa rakennuksia tämä hoidetaan levyjäykistyksellä. Kerto-Q-levyt soveltuvat erinomaisesti erilaisten rakennusten levyjäykisteeksi, koska ne on helppo kiinnittää moniin eri rakennusmateriaaleihin. Koska Kerto-Q-levyn valmistuspaksuudet ovat paksumpia kuin yleisesti käytetyillä puulevyillä, voi runkojako olla myös tavanomaista suurempi ilman riskiä jäykistävän levyn lommahtamisesta. Kun rungon jäykistämiseen käytetään Kerto-Q levyjä, lisäjäykistystä sen lisäksi ei yleensä tarvita. Kerto-Q-levy soveltuu sekä vaaka- että pystysuuntaisten levyjäykisteiden materiaaliksi. Vaakasuuntaiset levyjäykisteet siirtävät vaakakuormia pystysuuntaisille jäykisteille, jotka puolestaan siirtävät voimat alaspäin kohti perustustasoa. Luvussa on esitetty esimitoitusarvoja jäykistelevyn kiinnitykseen. Kerto-Q-levy on mahdollista mitoittaa toimimaan rakennuksen jäykistämisen ohella pystykuormia siirtävänä rakenteena, jolloin erillistä runkorakennetta ei tarvita. Tavanomaisissa rakennuksissa Kerto-Q-levy voi toimia myös seinän höyry- ja ilmasulkuna, jolloin erillistä tiivistävää rakennekerrosta ei tarvitse asentaa. Kerto-Q-levyn käyttäytyminen tulipalossa on hyvin ennakoitavaa, joten se soveltuu jäykisteeksi myös palotilanteeseen. Kuva 22: Kerto-Q levyillä jäykistetty halli. KERTO-KÄSIKIRJA, KERTO-Q 14

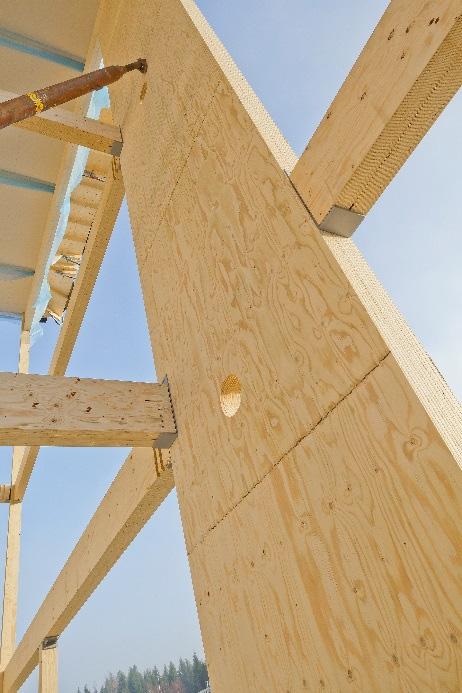

15 6 PILARIT Kerto-Q-pilareista voidaan koota yhdistettyjä sauvoja, jotka soveltuvat erilaisten rakenteiden pystykuormien siirtämiseen. Käyttämällä kehärakenteessa yhdistettyä pilaria on rakenteiden liitokset mahdollista tehdä puu-puuliitoksilla ilman erillisiä teräsosia. Kerto-Q-levyn ristiviilujen ansiosta liitoksen lujuus on hyvä eikä normaaleissa nurkkaliitoksissa yleensä ole halkeiluriskiä. Esimerkiksi kolminivelkehissä voidaan hyödyntää Kerto-Q-pilareita ja kehän leveydestä riippuen Kerto-S- tai liimapuupalkkeja. Kolminivelkehän pilari koostuu kahdesta tai useammasta Kerto-Qlevystä, joiden väliin asennetaan korokekappale, jolloin levyt muodostavat kotelomaisen rakenteen. Korokekappaleen paksuus on edullista valita samaksi kuin kattopalkin paksuus, jolloin kattopalkki voidaan asentaa Kerto-Q-levyjen väliin. Pilarin mittoja valittaessa voidaan ottaa huomioon, että niin Kerto-Q-levyt kuin Kerto-S-palkit voidaan viistosahata pulpetin muotoisiksi, jolloin pilarin koko perustustasolla voi olla pienempi kuin momenttiliitoksen kohdalla. On edullisinta valita sellainen viistemuoto, jossa Kerto-tehtaiden tuotantolinjan leveys yhtyy levyn mittoihin. Esimerkiksi pilari, jonka pienempi mitta on 600 mm ja isompi mitta 1200 mm johtaa Lohjan Kerto-tehtaan tuotantolinjan mittaan 1800 mm, katso kuva 23. Kuva 23: Pulpettipalkkien vinosahausperiaate. Kuva 24: Kolminivelkehän jalat on valmistettu koottuina pilareina käyttäen Kerto-Q levyä. Kuva 26. Kahdesta Kerto-Q-levystä ja korokepaloista koteloksi koottu pilari Kuva 25: Pulttiliitoksella pilariin yhdistetty kattopalkki, joka on asennettu Kerto-Q-osien väliin KERTO-KÄSIKIRJA, KERTO-Q 15

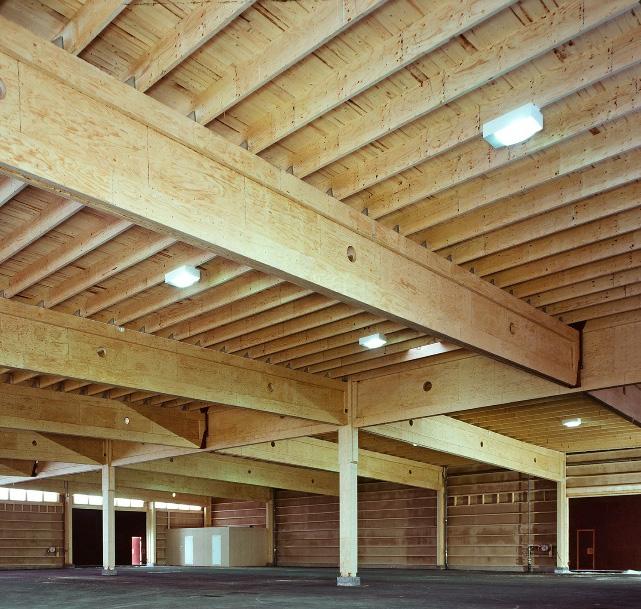

16 Kun kattopalkki asennetaan pilarin kahden Kerto-Q osan väliin, nurkan liitos voidaan tehdä puu-puuliitosten ohjeiden mukaan käyttäen yleisesti saatavilla olevia pultteja, tappivaarnoja, ruuveja tai nauloja. Kiinnikkeen valintaan vaikuttaa nurkkaan vaikuttavat rasitukset siten, että pienemmillä rasituksilla voidaan käyttää nauloja, ja rasituksen kasvaessa siirrytään ruuveihin ja edelleen tappivaarnoihin ja pultteihin. 7 REI ITETYT, LOVETUT JA VAPAAMUOTOISET KANNATTIMET Kerto-Q soveltuu hyvin käytettäväksi rei itettynä tai lovettuna palkkina ristiviilurakenteensa ansiosta. Ristiviilut jakavat kuormitusta syitä vastaan kohtisuorassa suunnassa raudoittaen palkin rakenteen. Palkin reiät jopa 70% palkin korkeudesta Kerto-Q palkkeihin on mahdollista tehdä pyöreitä ja suorakaiteen muotoisia reikiä. Pyöreän reiän maksimihalkaisija on 70% palkin korkeudesta ja suorakaiteen muotoisen reiän maksimikorkeus on 30% palkin korkeudesta. Reiät tulisi sijoittaa palkin keskilinjalle. Jos reikä sijaitsee muualla kuin palkin keskilinjalla, niin sen koko on lisärajoituksia. VTTsertifikaatissa VTT-C on annettu reikien geometriset rajoitukset sekä rei ällisten palkkien mitoitusohjeet, jotka ovat linjassa standardin EN kanssa. Yksittäisen reiän vaikutus palkin taipumaan on vähäinen, eikä sitä tarvitse huomioida. Useiden reikien tapauksessa vaikutusta taipumaan on syytä harkita. Kuva 27: Ilmanvaihtokanavia ja vesiputkia Kerto-tuotteista valmistetussa välipohjassa. Kuva 28: Reikiä lattiaelementin palkeissa. Kuva 29: Läpivientejä Kerto-Q levyssä. Loveus, joka kantaa Kerto-Q-palkkiin voidaan tehdä erilaisia loveuksia ja viisteitä, joista yleisin on päädyn loveaminen. Jos palkin vedettyyn pintaan tehdään lovia, palkin leikkauskestävyys pienenee johtuen syysuuntaisesta halkeilusta. Kerto-Q-palkilla on hyvä kestävyys halkeamista vastaan, joten leikkauskapasiteetti muodostuu yleensä jäännöspoikkileikkauksen suuruiseksi. KERTO-KÄSIKIRJA, KERTO-Q 16

17 Kuva 30: Tuelta lovettuja palkkeja. Kerto Q leikkauskapasiteetti % alkuperäisestä 100% 90% 80% 70% 60% 50% 40% 30% 20% Palkin korkeus Mitoitus voidaan tehdä standardin EN ja VTT-C sertifikaatin mukaisesti syrjällään oleville Kerto-Q palkeille. Mitoitustaulukossa x = 0.5h ja i = 0 eli loveus on pystysuora k n = 16 Kerto-Q:lle syrjällään Kuvaajassa on esitetty leikkauskapasiteetin suhteellinen vähennys erikorkuisilla palkeilla, kun lovi on tuen puolella (palkin alapuolella). 1:1 esittää vähennyksen leikkauskapasiteetissa kun lovi on tuen vastakkaisella puolella (palkin yläpuolella). 10% 0% 20% 40% 60% 80% Loven korkeus suhteessa palkin korkeuteen Kuva 32: Lovettu palkin pääty. Lähde: EN , kuva Kuva 31: Lovetun Kerto-Q palkin leikkauskapasiteetti Vapaamuotoinen kannatin vapauttaa rakennuksen muodon Koko Kerto-Q-palkki voidaan työstää tarpeen mukaisesti esimerkiksi kaareksi, bumerangiksi, harjapalkiksi tai vapaamuotoiseksi kannattimeksi. Vapaamuotoiset kannattimet valmistetaan leikkaamalla suorakaiteen muotoisesta levystä tarvittava muoto. Tämä mahdollistaa visuaalisesti näyttävät ja poimuilevat kantavat rakenteet. Kerto-Q palkille on saatavissa ohjeet kapasiteetin laskemiseksi tapauksiin, joissa pintaviilun syysuunta ja rakenteen keskilinja muodostavat toisiinsa nähden kulman. Kulmaa ei ole rajoitettu, vaan se voi olla mikä tahansa 0 ja 90 asteen väliltä. Vähennyskertoimet on esitetty taulukossa 14. Taulukko 14: Kerto-Q tuotteen lujuuden ja jäykkyyden vähennyskertoimet, kun kappale sahataan kulmaan α suhteessa pintaviilun syysuuntaan. Lähde: VTT-C Kulma α 1) suhteessa pintaviilun syysuuntaan Symboli Taivutus syrjällään fm,0,edge,k Taivutus lappeellaan fm,0,flat,k Veto syiden suunnassa ft,0,k Puristus syiden suunnassa fc,0,k Kimmokerroin Emean ja E0, ) Väliarvot voidaan interpoloida. KERTO-KÄSIKIRJA, KERTO-Q 17

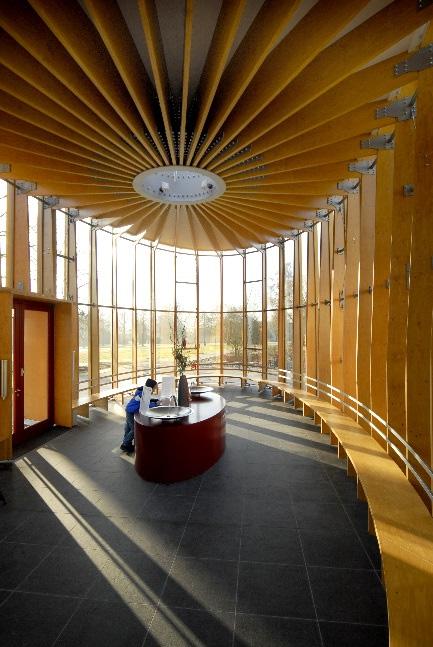

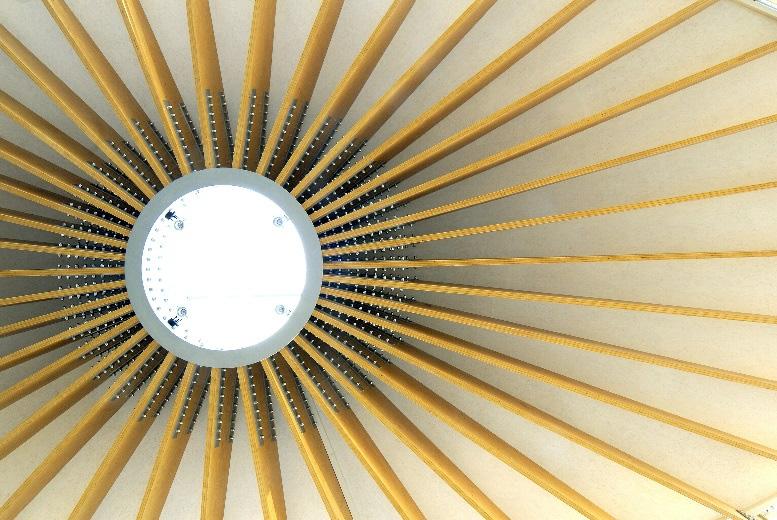

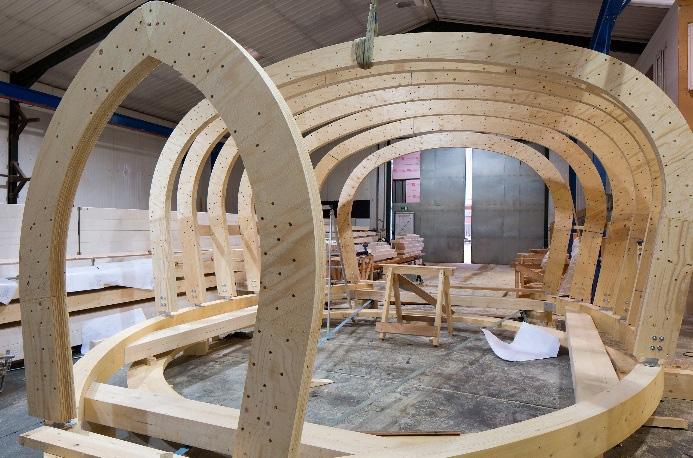

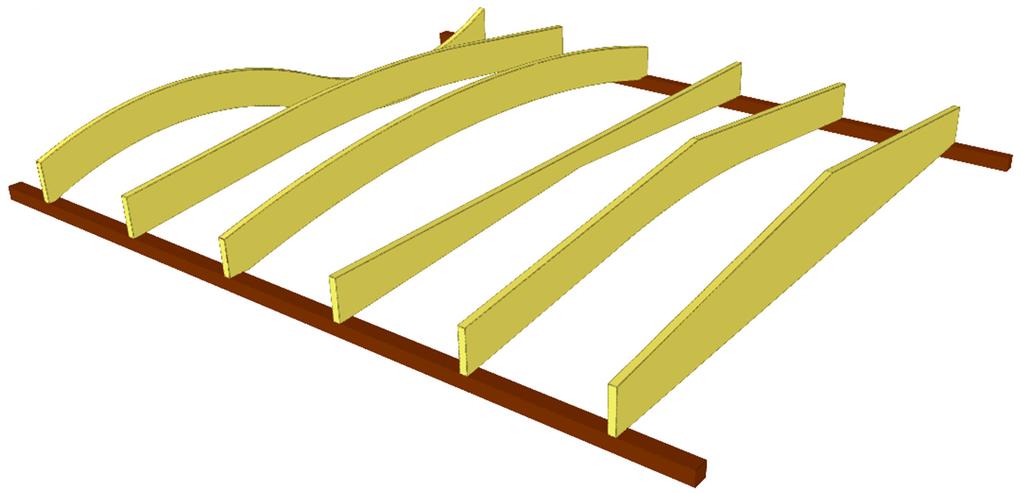

18 Kuva 33: Esimerkkejä vapaamuotoisista palkeista. Kuva 34: Kaarevat Kerto-Q palkit pientalon katossa. Kuva 35: Kaarenmuotoinen Kerto-Q palkki, jossa palkin keskilinjan ja pintaviilun syysuunnan välinen kulma vaihtelee. Kuva 36: Kerto-Q kaaria englantilaisen tuulimyllyn kattorakenteeseen. Rakenteessa on yhdistetty useita kaarevia palkkeja. KERTO-KÄSIKIRJA, KERTO-Q 18

19 8 KERRANNAISLIIMAUS OPTIMAALISTA KERTOPUUN KÄYTTÖÄ Kerto-tuotteista voidaan valmistaa kerrannaisliimaamalla tuotantomittoja suurempia palkki- ja levykokoja sekä muita rakenneliimattuja elementtejä. Rakenneliimatuille Kerto-tuotteille on laadittu Eurooppalainen Tekninen Arviointi (ETA- 13/0504), josta löytyy perustiedot mitoitusta varten ja jonka mukaan tuotteet CE-merkitään. Kerrannaisliimatun palkin tai levyn mittojen rajoituksena ovat perustuotteen maksimituotantomitat ja liimatun rakenteen kuljettaminen. Kerrannaisliimatut palkit ja levyt, joiden koko on enintään 144 x 1800 x mm, voidaan valmistaa tehokkaasti Lohjan Kerto-tehtaalta. Tuotepaksuudeltaan yli 144 mm olevien tuotteiden valmistus onnistuu parhaiten kun tuotteen leveys (palkin korkeus) on enintään 600 mm. Umpinaisen suorakaidepoikkileikkauksen lisäksi rakenneliimaamalla voidaan koota palkkeja kotelo- tai I- poikkileikkauksella, joissa voidaan myös yhdistää Kerto-Q ja Kerto-S osia. Samoin rakenneliimaamalla voidaan valmistaa Kerto-Q levyistä ja Kerto-S palkeista Kerto-Ripa katto- ja välipohjaelementtejä. Kerto-Ripa -elementeillä saavutetaan poikkileikkausmittoihin nähden tehokas kokonaisuus. Kuva 37: Kootut Kerto-palkit I-poikkileikkauksella varastohallin katossa. Kuva 38: Massiivinen kerrannaisliimattu Kerto-Q pilari ja kerrannaisliimattuja Kerto-S palkkeja. Kuva 391: Rakenneliimatut Kerto-Ripa elementit kerrostalon välipohjarakenteessa. KERTO-KÄSIKIRJA, KERTO-Q 19

20 9 TEOLLISET KÄYTTÖKOHTEET Kerto-Q soveltuu käytettäväksi myös erilaisissa teollisissa ratkaisuissa, joissa tuotteen erinomaiset lujuusarvot yhdessä keveyden ja kestävyyden kanssa muodostavat tasapainoisen kokonaisuuden. Myös levyn erinomainen mittapysyvyys ja kyky vastustaa kuppiutumista ja kieroutumista pysyen suorana, ovat monissa käyttökohteissa tärkeitä ominaisuuksia. Kuva 40: Kerto-Q uuma betonimuottipalkissa. Kuva 41: Lujia, suoria ja kevyitä Kerto-Q pinnoitettuna betonituoteteollisuuden käyttöön. Kuva 42: Mittatarkka ja helposti työstettävä Kerto-Q levy oven runkona. Kuva 43: Kerrannaisliimatuista Kerto-Q levyistä valmistettu junaradan ylityskansi ajoneuvoliikenteelle. KERTO-KÄSIKIRJA, KERTO-Q 20

21 10 TEKNISET TIEDOT Kerto-tuotteet CE-merkitään rakenteellisen LVL:n harmonisoidun standardin EN mukaisesti. Tuotteiden suoritustasot arvioidaan ja tehtaiden tuotantoa valvotaan suoritustason pysyvyyden arviointi- ja varmennusmenetelmän AVCP 1:n mukaisesti, mikä edellyttää ilmoitetun tuotesertifiointilaitoksen (VTT Expert Services Oy) jatkuvaa laadunvalvontaa. Taulukko 15: Kerto-Q tuotteiden lujuus-, jäykkyys- ja tiheysominaisuudet Perusominaisuus Symboli Kerto-Q mm Kerto-Q mm Kerto-Qp*) mm Lujuus, ominaisarvot N/mm 2 tai kg/m 3 Taivutuslujuus Kerto-Qp*) mm Syrjä (korkeus 300 mm) fm,0,edge,k Kokovaikutuskerroin s Lape, syiden suuntaan fm,0,flat,k Lape, syitä vastaan kohtisuoraan fm,90,flat,k Puristuslujuus Syiden suuntaan fc,0,k Syitä vastaan kohtisuoraan, syrjä fc,90,edge,k Syitä vastaan kohtisuoraan, lape fc,90,flat,k Vetolujuus Syiden suuntaan (pituus 3000 mm) ft,0,k Syitä vastaan kohtisuoraan, syrjä ft,90,edge,k Syitä vastaan kohtisuoraan, lape ft,90,flat,k Leikkauslujuus Syrjä fv,0,edge,k Lape, syiden suuntaan fv,0,flat,k Lape, syitä vastaan kohtisuoraan fv,90,flat,k Kimmo- ja liukukerroin Kimmokerroin, keskiarvo Syiden suuntaan, pitkittäin E0,mean Syiden suuntaan, pitkittäin, lape E0,flat,mean Syiden suuntaan, poikittain E90,mean Syitä vastaan kohtisuoraan, syrjä E90,edge,mean Syitä vastaan kohtisuoraan, lape E90,flat,mean Kimmokerroin, ominaisarvo Syiden suuntaan, pitkittäin E0,k Syiden suuntaan, pitkittäin, lape E0,flat,k Syiden suuntaan, poikittain E90,k Syitä vastaan kohtisuoraan, syrjä E90,edge,k Syitä vastaan kohtisuoraan, lape E90,flat,k Liukukerroin, keskiarvo Syrjä G0,edge,mean Lape, syiden suuntaan G0,flat,mean Lape, syitä vastaan kohtisuoraan G90,flat,mean Liukukerroin, ominaisarvo Syrjä G0,edge,k Lape, syiden suuntaan G0,flat,k Lape, syitä vastaan kohtisuoraan G90,flat,k Tiheys Tiheys, keskiarvo ρmean 510 Tiheys, ominaisarvo ρk Rakenteelle - - voidaan käyttää arvoja 14.0, 2900 ja 3300 arvojen 8.0, 1000 ja 1200 sijasta. *) Kerto-Qp tuotteet soveltuvat palkkikäyttöihin. KERTO-KÄSIKIRJA, KERTO-Q 21

22 10.1 Levyjen kiinnitykset Kantavien rakenteiden liitoksissa tulee käyttää CE-merkittyjä (EN tai ETA) kiinnikkeitä. Muiden kuin kantavien rakenteiden kiinnitysten osalta suosittelemme myös CE-merkittyjen kiinnikkeiden käyttöä. Seuraavassa on esitetty luonnossuunnittelun avuksi joitain esimitoitustaulukoita. Liittyvien rakenteiden kestävyys täytyy aina tarkastella tapauskohtaisesti. Esimitoitustaulukot eivät korvaa kohdekohtaista suunnittelua Levyjen kiinnitys pysty- tai vaakarunkoon Kerto-Q-levyjen liitokset voidaan mitoittaa EN (Eurokoodi 5) puu-puuliitosohjeiden mukaisesti. Liitoksissa voidaan käyttää yleisesti saatavilla olevia kiinnikkeitä. Alla on esitetty muutamien eri levy- ja kiinnikeyhdistelmien liitoskapasiteetteja Kerto-Q ja Kerto-S-, liimapuu- tai sahatavararungon liitoksessa. Taulukko 16: Esimitoitustaulukko naulaliitoksen leikkauskapasiteetista Kerto-Q -levyn ja Kerto-S-palkin/pilarin liitoksessa, aikaluokka välillä hetkellinen keskipitkä h 1) d 2) 3) L min a 4) b 5) c 6) 7) R k [N] ) h [mm] on Kerto-Q levyn paksuus 2) d [mm] on naulan halkaisija 3) Lmin [mm] on naulan minimipituus 4) a [mm] on levyn reuna- ja päätyetäisyys 5) b [mm] on palkin reunaetäisyys 6) c [mm] on palkin minimileveys 7) Rk [N] on liitoksen karakteristinen leikkauskapasiteetti Kuva 44: Kerto-Q levyn ja Kerto-S palkin tai pilarin naulaliitos. Taulukko 17: Esimitoitustaulukko naulaliitoksen leikkauskapasiteetista Kerto-Q -levyn ja C24- tai GL30c-palkin/pilarin liitoksessa, aikaluokka välillä hetkellinen keskipitkä h 1) d 2) 3) L min a 4) b 5) c 6) 7) R k [N] ) h [mm] on Kerto-Q levyn paksuus 2) d [mm] on naulan halkaisija 3) Lmin [mm] on naulan minimipituus 4) a [mm] on levyn reuna- ja päätyetäisyys 5) b [mm] on palkin reunaetäisyys 6) c [mm] on palkin minimileveys 7) Rk [N] on liitoksen karakteristinen leikkauskapasiteetti KERTO-KÄSIKIRJA, KERTO-Q 22

23 Taulukko 18: Esimitoitustaulukko ruuviliitoksen leikkauskapasiteetista Kerto-Q -levyn ja C24- tai GL30c-palkin/pilarin liitoksessa, aikaluokka välillä hetkellinen keskipitkä. h 1) d 2) 3) L min a 4) b 5) c 6) 7) R k [N] ) h [mm] on Kerto-Q levyn paksuus 2) d [mm] on naulan halkaisija 3) Lmin [mm] on naulan minimipituus 4) a [mm] on levyn reuna- ja päätyetäisyys 5) b [mm] on palkin reunaetäisyys 6) c [mm] on palkin minimileveys 7) Rk [N] on liitoksen karakteristinen leikkauskapasiteetti Kuva 45: Kerto-Q-levyn ja liimapuu- tai sahatavarapalkin tai -pilarin naulaliitos Kuva 46: Kerto-Q levyn naulaus runkoon. Kuva 47: Seinälevytys Kerto-Q -levyillä. KERTO-KÄSIKIRJA, KERTO-Q 23

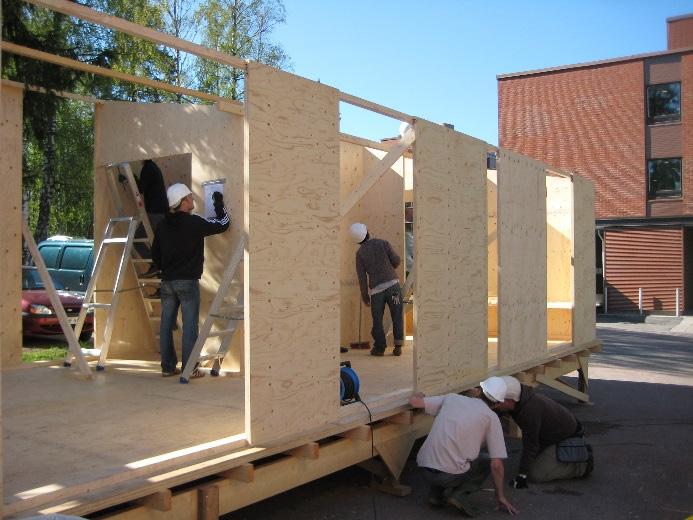

24 Jäykistysseinä Kerto-Q-levyt, jotka toimivat levykenttänä, voidaan mitoittaa levyjäykisteeksi standardin EN kohdan mukaisesti. Suomessa kansallinen valinta on käyttää jäykisteseinät-kohdan menetelmää Method A. Käyttämällä 2,4 m leveää Kerto-Q-levyä muodostuu levykenttään vähemmän tiheästi naulattavia levysaumoja, mikä nopeuttaa kiinnitystyötä sekä vähentää tarvittavien kiinnikkeiden määriä vaikuttamatta levyjäykistyksen kapasiteettiin. Alla on esitetty alustavat mitoitustaulukot yhdelle puurunkoon kiinnitetylle Kerto-Q-levylle. Mikäli kenttä koostuu useammasta levystä, voidaan kapasiteetti laskea yhteen summaamalla lohkojen kapasiteetit yhteen. Jäykistävän seinän ankkurointi alapuoliseen rakenteeseen täytyy tarkastella erikseen. Rei itetyt lohkot eivät voi toimia jäykistyksen osana. Taulukot soveltuvat käytettäväksi rungoille, joissa runkotolppien väli on enintään 2400 mm mutta kuitenkin enintään levyn leveys. Kapasiteetit on määritetty kohdan levykiinnitykselle. Taulukko 19: Naulaamalla kiinnitetty Kerto-Q levyjäykiste Kerto-S rungolla. Esimitoitustaulukko karakteristisen vaakaleikkausvoimakestävyyden määrittämiseksi. Kerto-Q-levyn korkeus on 3,0 m, aikaluokka välillä hetkellinen keskipitkä. Runkotolppajako saa olla enintään 2400 mm. Naulaväli reunassa k150 k100 k75 k150 k100 k75 k150 k100 k75 Naulaväli keskellä k300 k200 k150 k300 k200 k150 k300 k200 k150 h 1) Naula 3) Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] ) h [mm] on Kerto-Q levyn paksuus 2) Fi,v,Rk [kn] on seinälohkon karakteristinen vaakaleikkausvoimakestävyys 3) Naulan halkaisija sekä minimipituus (d Lmin) Sinisellä merkityt naulaukset tehdään vuorottain naulapaksuuden verran syysuunnasta sivuun. Levyn leveys 2.4 m Levyn leveys 1.8 m Taulukko 20: Naulaamalla kiinnitetty Kerto-Q-levyjäykiste C24 tai GL30c rungolla. Esimitoitustaulukko karakteristisen vaakaleikkausvoimakestävyyden määrittämiseksi. Kerto-Q-levyn korkeus on 3,0 m, aikaluokka välillä hetkellinen keskipitkä. Runkotolppajako saa olla enintään 2400 mm. Naulaväli reunassa k150 k100 k75 k150 k100 k75 k150 k100 k75 Naulaväli keskellä k300 k200 k150 k300 k200 k150 k300 k200 k150 h 1) Naula Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] ) h [mm] on Kerto-Q levyn paksuus 2) Fi,v,Rk [kn] on seinälohkon karakteristinen vaakaleikkausvoimakestävyys Levyn leveys 2.4 m Levyn leveys 1.8 m Taulukko 21: Ruuvaamalla kiinnitetty Kerto-Q-levyjäykiste C24 tai GL30c rungolla. Esimitoitustaulukko karakteristisen vaakaleikkausvoimakestävyyden määrittämiseksi. Kerto-Q-levyn korkeus on 3,0 m, aikaluokka välillä hetkellinen keskipitkä. Runkotolppajako saa olla enintään 2400 mm. Ruuviväli reunassa k200 k150 k100 k200 k150 k100 k200 k150 k100 Ruuviväli keskellä k300 k300 k200 k300 k300 k200 k300 k300 k200 h 1) Ruuvi 3) Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] Fi,v,Rk 2) [kn] ) h [mm] on Kerto-Q levyn paksuus 2) Fi,v,Rk [kn] on seinälohkon karakteristinen vaakaleikkausvoimakestävyys 3) Naulan halkaisija sekä minimipituus (d Lmin) Sinisellä merkityt naulaukset tehdään vuorottain naulapaksuuden verran syysuunnasta sivuun. Levyn leveys 2.4 m Levyn leveys 1.8 m Levyn leveys1.2 m Levyn leveys 1.2 m Levyn leveys 1.2 m KERTO-KÄSIKIRJA, KERTO-Q 24

25 TOLPAT Kuva 48: Seinän levyjäykistyksen periaate. Kuva 49: Kerto-Q levystä kerrannaisliimaamalla valmistettu mastojäykiste. SEINÄLOHKO IKKUNA KAKSI SEINÄLOHKOA OVI Kuva 50: Esimerkki useasta levystä koostuvasta pientalon seinälevytyksestä. Kuvassa 48 on esitetty esimerkki Kerto-Q jäykistelevyistä ja Kerto-S tai sahatavaratolpista koostuvasta seinäjäykistyksestä. Kerto-Q levyn suurien dimensiooiden ansiosta tolppajakoa voidaan harventaa. Taulukoiden arvoja voidaan käyttää, kun arvioidaan Kerto-Q jäykistelevyn minimipaksuutta ulkoista kuormaa F i,v,ed vastaan käyttöluokassa 2 ja aikaluokassa hetkellinen. Esimerkiksi jos levyjäykistys koostuu kuvan 45 mukaisesti yhdestä 33 mm paksusta Kerto-Qjäykistelevystä sekä Kerto-S-rungosta, voi ulkoinen kuorma F i,v,ed käyttöluokassa 2 ja hetkellisessä aikaluokassa olla enintään 13,3 kn (k mod / γ M F i,v,rk = 1,1 / 1,2 14,6 kn), kun levy on naulattu reunoilta k150 ja keskeltä k300 käyttäen 2,8 x 70 naulaa. Tihentämällä naulausta voidaan kapasiteetti jopa tuplata. Kerto-Q-levyä käyttämällä voidaan valmistaa korkeitakin jäykisteseiniä. Kuvassa 49 on esitetty noin 20 metriä korkea elementoitu Kerto- Q-jäykistelevy, joka toimii samalla pystykuormia siirtävänä pilarina 4-kerroksisessa kerrostalossa. Levyä käyttämällä on mahdollista jäykistää monikerroksisiakin rakennuksia yhdellä esivalmistettavalla komponentilla. Eri levytyyppien jäykistyskapasiteettien vertailu on esitetty taulukoissa Kerto-Q-jäykistettä käyttämällä on mahdollista saavuttaa suurempia jäykistyskapasiteetteja kuin muilla vastaavaan käyttöön soveltuvilla levyillä. Tavanomaisessa pientalossa yleisesti käytetyt kipsilevyt ja havuvaneri voidaan mitoittaa jäykistämään rakennuksen runko. Sen sijaan jos rakennuksessa on esimerkiksi suuri lasitettu seinä, rakennuksen jäykistäviä seiniä on harvassa tai rakennus on korkeampi kuin normaali pientalo, voidaan Kerto-Q-levyllä hoitaa tällaistenkin rakennusten jäykistys. Kuvassa 50 on esitetty pientalon seinäjäykistyksen periaate. KERTO-KÄSIKIRJA, KERTO-Q 25

26 Taulukko 22: Kerto-Q-levyn, havuvanerin ja kipsilevyn vaakaleikkausvoimakestävyyden vertailutaulukko Kerto-S-rungolla. Seinän korkeus on 2,4 m ja leveys 2,4 m, käyttöluokka 1, hetkellinen aikaluokka. Naulaväli reunassa k150 k100 k75 k150 k100 k75 k150 k100 k75 Naulaväli keskellä k300 k200 k150 k300 k200 k150 k300 k200 k150 h 1) Naula 3) Fi,v,Rd 2) [kn] Fi,v,Rd 2) [kn] Fi,v,Rd 2) [kn] Kerto-Q Havuvaneri Kipsilevy, normaali 4) ) h [mm] on levyn paksuus 2) Fi,v,Rd [kn] on seinälohkon vaakaleikkausvoimakestävyys 3) Naulan halkaisija sekä minimipituus (d Lmin) 4) Kipsilevyn kiinnityksessä tulee käyttää valmistajan hyväksymää kiinnikettä Table 23: Kerto-Q-levyn, havuvanerin ja kipsilevyn vaakaleikkausvoimakestävyyden vertailutaulukko Kerto-S-rungolla. Seinän korkeus on 2,4 m ja leveys 2,4 m, käyttöluokka 2, hetkellinen aikaluokka. Naulaväli reunassa k150 k100 k75 k150 k100 k75 k150 k100 k75 Naulaväli keskellä k300 k200 k150 k300 k200 k150 k300 k200 k150 h 1) Naula 3) Fi,v,Rd 2) [kn] Fi,v,Rd 2) [kn] Fi,v,Rd 2) [kn] ) h [mm] on levyn paksuus 2) Fi,v,Rd [kn] on seinälohkon vaakaleikkausvoimakestävyys 3) Naulan halkaisija sekä minimipituus (d Lmin) 4) Kipsilevyn kiinnityksessä tulee käyttää valmistajan hyväksymää kiinnikettä Kerto-Q Havuvaneri Kipsilevy, tuulensuoja 4) KERTO-KÄSIKIRJA, KERTO-Q 26

27 Kuva 51: Eri levytyyppien vertailu jäykisteseinäkäytössä, kuvat ylhäältä alkaen Kerto-Q, havuvaneri ja tuulensuojakipsilevy. Kaikki levyt on kiinnitetty naulaamalla, naulaväli levyn reunassa k100 ja levyn keskellä k200. Vaakaleikkausvoimakestävyydet ovat taulukon 23 mukaiset Jäykistävä vaakalevytys Kattojen ja välipohjien levyjäykistekentät voidaan mitoittaa standardin EN kohdan mukaisesti käyttäen kansallisesti valittua menetelmää. Alustavaa mitoitusta tehtäessä voidaan liittimen leikkausvoimakestävyyksien arvoina käyttää luvussa 10.1 esitettyjä kapasiteetteja. Mitoitus voidaan Suomessa tehdä RIL osan S mukaisesti. Kyseessä on levyjäykistyksen yleinen mitoitusmenetelmä, jolloin siinä huomioidaan levykenttien vaihtelevat tuentatavat sekä kiinnitysratkaisut. Myös seinärakenteen siirtymä saadaan määritettyä kyseisen menetelmän avulla. KERTO-KÄSIKIRJA, KERTO-Q 27

28 Ripustukset Kerto-Q-levyt ovat erinomainen kiinnitysalusta erilaisten kiinnitysten ja ripustusten tekemistä varten. Vetorasitettuihin sekä veto- että leikkausrasitettuihin kiinnityksiin suositellaan käytettäväksi itseporautuvia ruuveja. Ripustusliitoksen kapasiteetti saadaan mahdollisimman suureksi ruuvin kierteisen osan kattaessa koko kiinnitettävän levypaksuuden. Alla on esitetty yhden vetorasitetun ruuviliitoksen alustava mitoitustaulukko, kun ruuvin kierteisen osan sisähalkaisija on % ruuvin nimellishalkaisijasta. Useamman liittimen kiinnitykset ja/tai kantavien rakenteiden kestävyys täytyy tarkastella erikseen. Kuva 52: Suurin sallittu ripustuskuorma eri levy- ja kiinnikeyhdistelmille. Taulukko 24: Esimitoitustaulukko yhdelle vetorasitetulle ruuville Kerto-Q -levyssä. 1) 2) 3) 4) h min l ef,min Ruuvi [mm] F ax,rk [kn] F ax,all [kg] 21 21* ) * ) * ) ) hmin [mm] on Kerto-Q levyn minimipaksuus 2) lef,min [mm] on kierteisen osan minimi tunkeumasyvyys Kerto-Q levyssä. *) merkityissä kavennettu kärkiosa tulee tunkeutua kokonaan levyn läpi. 3) Fax,Rk [kn] on ripustusliitoksen karakteristinen kestävyys 4) Fax,all [kg] on ripustusliitoksen sallittu kuorma (Käyttöluokka 1, aikaluokka pysyvä, kmod = 0.6 ja γm = 1.2). Kerto-Q-levyjen leikkausrasitetuissa liitoksissa voidaan käyttää kaikkia perusliitintyyppejä. Näitä ovat muun muassa naulat, ruuvit, tappivaarnat ja pultit. Levy voi sijaita liitoksessa sekä kiinnikkeen kannan että kärjen puolella. Alla on esitetty alustava mitoitustaulukko erilaisille ruuviliitoksien muodostamille leikkausliitoksille. Taulukkoa voidaan soveltaa itseporautuville ruuveille, kun ruuvin kierteisen osan sisähalkaisija on % ruuvin nimellishalkaisijasta. Useamman liittimen kiinnitykset ja/tai kantavien rakenteiden kestävyys täytyy tarkastella erikseen. KERTO-KÄSIKIRJA, KERTO-Q 28

29 Kuva 53: Suurin sallittu ripustuskuorma eri levy- ja kiinnikeyhdistelmille. Taulukko 25: Esimitoitustaulukko yhdelle leikkausrasitetulle ruuville Kerto-Q -levyssä. h min 1) l ef,min 2) Ruuvi [mm] F v,rk 3) [kn] F v,all 4) [kg] 21 21* ) * ) * ) ) hmin [mm] on Kerto-Q levyn minimipaksuus 2) lef,min [mm] on kierteisen osan minimi tunkeumasyvyys Kerto-Q levyssä. *) merkityissä kavennettu kärkiosa tulee tunkeutua kokonaan levyn läpi. 3) Fax,Rk [kn] on ripustusliitoksen karakteristinen kestävyys 4) Fax,all [kg] on ripustusliitoksen sallittu kuorma (Käyttöluokka 1, aikaluokka pysyvä, kmod = 0.6 ja γm = 1.2). Kuva 54: Sprinkleriputket ja s uuttimet ripustettuna Kerto- Q levyyn. Kuva 55: Ilmanvaihto ripustettuna Kerto-Q -levyyn. Yhdistetty leikkaus- ja vetorasituskapasiteetti voidaan tarkastaa EN :n mukaisesti sileille nauloille kaavalla (8.27) tai ruuveille ja ei-sileille nauloille kaavalla (8.28). Jos käytetään esimitoitustaulukoiden 24 tai 25 mukaisia ruuveja, voidaan yhdistetyn kapasiteetin määrittämisessä käyttää kuvaa 56. KERTO-KÄSIKIRJA, KERTO-Q 29

30 Ruuvien yhdistetty kapasiteetti 100% Vetorasituksen käyttöaste 80% 60% 40% 20% 0% 0% 20% 40% 60% 80% 100% Leikkausrasituksen käyttöaste Kuva 56: Leikkaus- ja vetokuormitettujen ruuvien yhdistetty kapasiteetti. 11 SUOJAKÄSITTELYT Kerto-tuotteet voidaan suojata tehtaalla erilaisilla pintakäsittelyillä. Pintakäsittelyt voidaan tehdä tehtaalla valmiiksi enintään 900 mm leveälle ja 15 m pitkälle Kerto-Q- tai Kerto-Qp -tuotteelle. Suurempien levykokojen osalta mahdollisuudet suojakäsittelyihin tulee tarkistaa myynniltä. Kerto WeatherGuard suojaa rakennusaikaista sääaltistusta vastaan Kuva 57: WeatherGuard suojakäsitelty Kerto-tuote. WeatherGuard-suojakäsitelty pinta hylkii sadevettä ja vähentää veden imeytymistä Kerto-tuotteeseen. Käsitelty pinta on silti hengittävä ja sallii vesihöyryn liikkumisen tuotteeseen ja siitä ulos. Vähentynyt veden imeytyminen pienentää käsitellyn Kertopuun kosteuselämistä, jolloin tuotteen mittapysyvyys paranee ja rakenteiden kuivaamiseen tarvittava aika ja energia vähenevät sekä riski kostuneiden rakenteiden aiheuttamista vaurioista pienenee. Käsittely antaa väliaikaisen suojan varastoinnin ja rakentamisen ajaksi. Mikäli tarvitaan pidempiaikaista suojaa kosteutta vastaan, voidaan puupinta edelleen pintakäsitellä esimerkiksi maalaamalla tai lakkaamalla. Yhteensopivuus on suositeltavaa tarkastaa pintakäsittelyaineen valmistajalta ennen käsittelyä. WeatherGuard-käsitelty Kerto-Q soveltuu käytettäväksi käyttöluokissa 1 ja 2 eikä käsittelyllä ole vaikutusta tuotteen lujuusominaisuuksiin. Pintakäsittely ei myöskään vaikuta syttymisherkkyyteen, palonkestoon eikä liitoksissa käytettävien metallisten kiinnikkeiden korroosion kestoon. WeatherGuard-käsittely ei oleellisesti lisää pinnan liukkautta. Weather- Guard-suojakäsittely ei sisällä biosidejä eli eliöiden torjuntaan käytettäviä tehoaineita. KERTO-KÄSIKIRJA, KERTO-Q 30

31 WeatherGuard-käsitelty tuote voidaan hävittää kuten käsittelemätön puutuote, sillä se ei sisällä ympäristölle haitallisia aineita. Kerto WeatherGuard -tuotteella on rakennusmateriaalien M1-päästöluokitus kuten myös käsittelemättömällä kertopuulla. Sekä WeatherGuard käsitellyn, että käsittelemättömän Kerto-tuotteen formaldehydipäästöt alittavat selvästi luokan E1 vaatimukset. Kerto MouldGuard vähentää pinnan homehtumisriskiä Kerto MouldGuard on puusuoja-aineella pintakäsitelty tuote, joka vähentää merkittävästi pinnan homehtumisriskiä käsittelemättömään Kertopuuhun verrattuna. MouldGuard-suojakäsitelty Kerto-Q soveltuu erinomaisesti käytettäväksi kylmissä kattorakenteissa, vesikatteen kantavana alusrakenteena sekä ryömintätilaisessa alapohjassa. MouldGuardkäsitelty Kertopuun pinta on vaalean oranssin sävyinen. Tuote voidaan edelleen pintakäsitellä esim. maalaamalla tai lakkaamalla. Yhteensopivuus on suositeltavaa tarkastaa pintakäsittelyaineen valmistajalta ennen käsittelyä. MouldGuard-käsitelty Kertopuu soveltuu käytettäväksi käyttöluokissa 1 ja 2 eikä käsittelyllä ole vaikutusta Kertopuun lujuusominaisuuksiin. Pintakäsittely ei myöskään vaikuta syttymisherkkyyteen eikä palonkestoon. Käsittelyllä ei ole vaikutusta liitoksissa käytettävien metallisten kiinnikkeiden korroosion kestoon. Kerto MouldGuard tuotteella on rakennusmateriaalien M1-päästöluokitus ja sen formaldehydipäästöt alittavat selvästi luokan E1 vaatimukset. MoudlGuard-käsitellyn tuotteen suoraa kontaktia elintarvikkeiden ja eläinrehujen kanssa on vältettävä. Kerto MouldGuard voidaan luokitella biopolttoaineeksi (EN ) ja se voidaan turvallisesti polttaa, kun polttolämpötila on vähintään 850 C ja sopivista poltto-olosuhteista huolehditaan. and correct combustion conditions are maintained. MouldGuard-käsitellyn tuotteen hävittämiseen soveltuvat jätteenpolttoasemat on tarkistettava paikallisesti. Kerto FireResist parantaa Kerto-Q:n paloluokkaa Kerto FireResist on palosuoja-aineella pintakäsitelty Kertopuu, joka soveltuu käytettäväksi käyttöluokassa 1. Palosuojakäsitellyn Kerto-tuotteen paloluokka on B-s1,d0 ja Bfl-s1 (EN ). Kerto FireResist soveltuu käytettäväksi kohteissa, joissa vaaditaan parannettua paloturvallisuutta tai paloteknisesti luokkaan B luokiteltuja tuotteita Kerto FireResist ei sisällä metalleja, booria tai halogenoituja komponentteja. Palosuojakäsitelty pinta on väriltään vaaleankeltainen ja voidaan edelleen pintakäsitellä yleisimmillä liuotinohenteisilla maaleilla ja lakoilla. Yhteensopivuus on suositeltavaa tarkastaa pintakäsittelyaineen valmistajalta ennen käsittelyä. Käsittelyllä ei ole vaikutusta liitoksissa käytettävien metallisten kiinnikkeiden korroosion kestoon Palosuojakäsittelyllä ei ole vaikutusta Kertopuun lujuusominaisuuksiin. FireResist-käsiteltävät Kerto-Q-levyt ovat kuitenkin aina hiottuja, jolloin niiden paksuus on 2 mm alle hiomattoman levyn nimellispaksuuden. Pienempi paksuus tulee huomioida levyn mitoituksessa. Kuva 58: MouldGuard-käsitelty Kerto-tuote on väriltään vaalean oranssi. Kuva 59: FireResist käsitelty Kerto-Q -kattolevytys. KERTO-KÄSIKIRJA, KERTO-Q 31

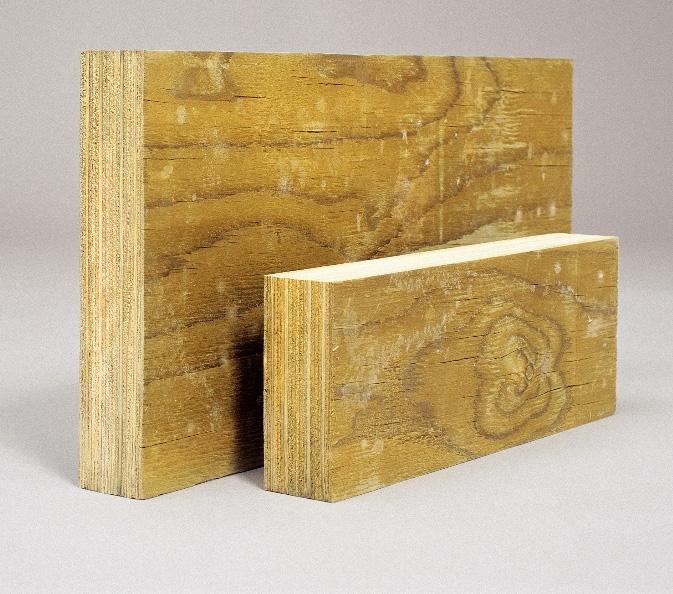

32 Kyllästetty Kerto-Q sään rasittamiin rakenteisiin Kyllästetty Kerto-Q on tarkoitettu säälle alttiisiin rakenteisiin kuten laitureihin, terasseihin, parvekkeisiin ynnä muihin, mutta ei kuitenkaan suoraan maa- tai vesikosketukseen. Kyllästyksessä käytetään vesiliukoista hyvin kiinnittyvää kyllästysainetta, joka ei sisällä kromia eikä arseenia. Kyllästetty Kerto-Q soveltuu käytettäväksi käyttöluokassa 3. Kyllästetyn Kertopuun lopullinen tasapainokosteus on noin 3 5 % suurempi kuin käsittelemättömän Kerto-tuotteen. Suurempi kosteus tulee huomioida lujuuslaskelmissa, erityisesti muodonmuutosten määrittämisessä ja virumassa. Kyllästetyn Kertopuun liitoksissa suositellaan käytettäväksi ruostumattomia tai haponkestäviä liittimiä. Kyllästetty tuote voidaan pintakäsitellä käsittelyaineen kanssa yhteensopivalla tuotteella. Yhteensopivuus on suositeltavaa tarkastaa pintakäsittelyaineen valmistajalta ennen käsittelyä. Kyllästetty Kerto-Q-tuote tulee hävittää kyllästettyä puujätettä koskevien määräysten mukaisesti. Lisätietoa kyllästetystä Kerto-Q:sta löytyy Kerto-käsikirjan kortista Kyllästetty Kerto-Q. Kuva 60: Kyllästetty Kerto-Q. Kuva 61. Kyllästetyt Kerto-Q-palkit laiturin rungossa. KERTO-KÄSIKIRJA, KERTO-Q Tämä dokumentti on Metsäliitto Osuuskunnan (Metsä Wood) omaisuutta ja voimassa vain Metsä Woodin tuotteiden kanssa. 32 Dokumentin hyödyntäminen muun valmistajan tuotteiden yhteydessä on kielletty. Metsäliitto Osuuskunta ei vastaa dokumenttien soveltamisesta tai mahdollisista virheistä dokumenteissa. Tätä lauseketta ei saa poistaa. Kerto on Metsäliitto Osuuskunnan (Metsä Wood) rekisteröimä tavaramerkki.
