1 ArchiCAD 10-ovikirjasto ABLOY GDL ABLOY-valintaoppaaseen perustuva ArchiCAD-ovikirjasto on sovitettu suomalaiseen peruskirjastoon ja se sisältää vain yhden oven, jonka kautta saadaan käyttöön valintaoppaan yli 200 erilaista käyttöympäristöä. Hanke- ja pääpiirustusvaiheessa ovea voidaan käyttää "oletustilassa", jolloin heloitukseen ei tarvitse ottaa kantaa. Urakkalaskenta- ja toteutusvaiheessa näitä ympäristöjä voidaan suodattaa siten, että suunnittelijan valittavaksi jää mahdollisimman vähän eri vaihtoehtoja, esimerkiksi vain poistumistie- tai palo-ovet toimistotaloissa. Oletustila Oviympäristö Helojen valinta Luettelot Heloitustunnuksen lisäksi voidaan valita vedin, painike ja suljin. Muu oven heloitus saadaan heloitustunnuksen perusteella automaattisesti. Kirjasto toimii ArchiCAD 10, 11, 12, 13, 14 ja SEversioiden kanssa. OLETUSTILA Oletustilassa ovi vaihtaa tyyppiään leveytensä perusteella automaattisesti 1- ja 2-lehtisen oven välillä. Oletusovelle ei voi valita heloitusta, mutta sen ominaisuudet tukevat hanke- ja luonnostason suunnittelua pääpiirustuksiin asti. 1

2 OVIYMPÄRISTÖ Oviympäristö-välilehdellä voidaan suodattaa käyttöympäristöjä mm. hakusanalla. Pääasiallinen jako tapahtuu sähkömekaanisen ja mekaanisten ympäristöjen välillä. HELOJEN VALINTA Oviympäristöön soveltuvat vetimet, painikkeet ja sulkimet ovat erikseen valittavissa. 2

3 LUETTELOT Kirjasto sisältää luetteloita määrälaskentaa sekä valmistusta varten. OPAS Oppaan luettelointiosio on päivitetty. Ohjeita täydennetään tarpeen vaatiessa. 3

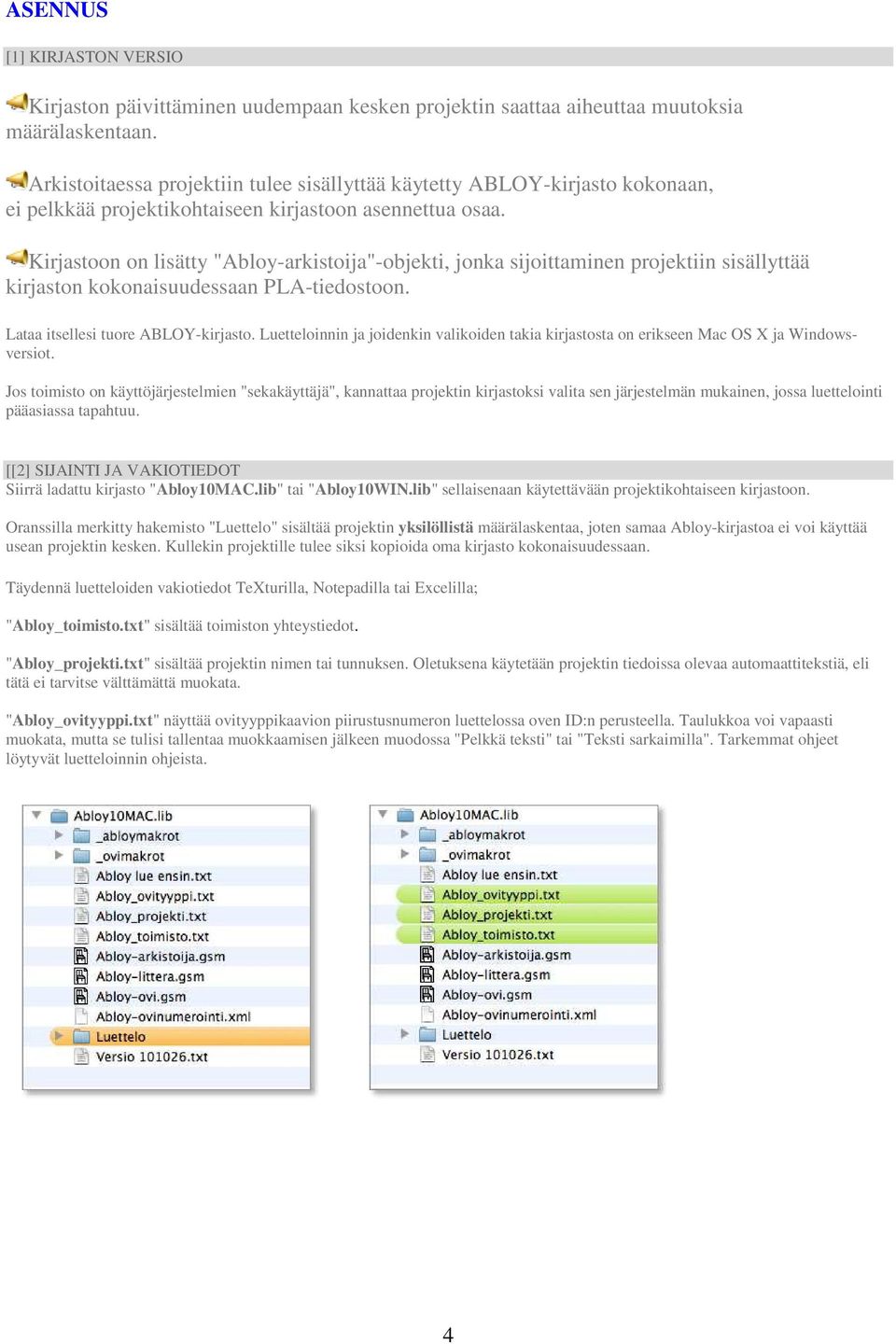

4 ASENNUS [1] KIRJASTON VERSIO Kirjaston päivittäminen uudempaan kesken projektin saattaa aiheuttaa muutoksia määrälaskentaan. Arkistoitaessa projektiin tulee sisällyttää käytetty ABLOY-kirjasto kokonaan, ei pelkkää projektikohtaiseen kirjastoon asennettua osaa. Kirjastoon on lisätty "Abloy-arkistoija"-objekti, jonka sijoittaminen projektiin sisällyttää kirjaston kokonaisuudessaan PLA-tiedostoon. Lataa itsellesi tuore ABLOY-kirjasto. Luetteloinnin ja joidenkin valikoiden takia kirjastosta on erikseen Mac OS X ja Windowsversiot. Jos toimisto on käyttöjärjestelmien "sekakäyttäjä", kannattaa projektin kirjastoksi valita sen järjestelmän mukainen, jossa luettelointi pääasiassa tapahtuu. [[2] SIJAINTI JA VAKIOTIEDOT Siirrä ladattu kirjasto "Abloy10MAC.lib" tai "Abloy10WIN.lib" sellaisenaan käytettävään projektikohtaiseen kirjastoon. Oranssilla merkitty hakemisto "Luettelo" sisältää projektin yksilöllistä määrälaskentaa, joten samaa Abloy-kirjastoa ei voi käyttää usean projektin kesken. Kullekin projektille tulee siksi kopioida oma kirjasto kokonaisuudessaan. Täydennä luetteloiden vakiotiedot TeXturilla, Notepadilla tai Excelilla; "Abloy_toimisto.txt" sisältää toimiston yhteystiedot. "Abloy_projekti.txt" sisältää projektin nimen tai tunnuksen. Oletuksena käytetään projektin tiedoissa olevaa automaattitekstiä, eli tätä ei tarvitse välttämättä muokata. "Abloy_ovityyppi.txt" näyttää ovityyppikaavion piirustusnumeron luettelossa oven ID:n perusteella. Taulukkoa voi vapaasti muokata, mutta se tulisi tallentaa muokkaamisen jälkeen muodossa "Pelkkä teksti" tai "Teksti sarkaimilla". Tarkemmat ohjeet löytyvät luetteloinnin ohjeista. 4

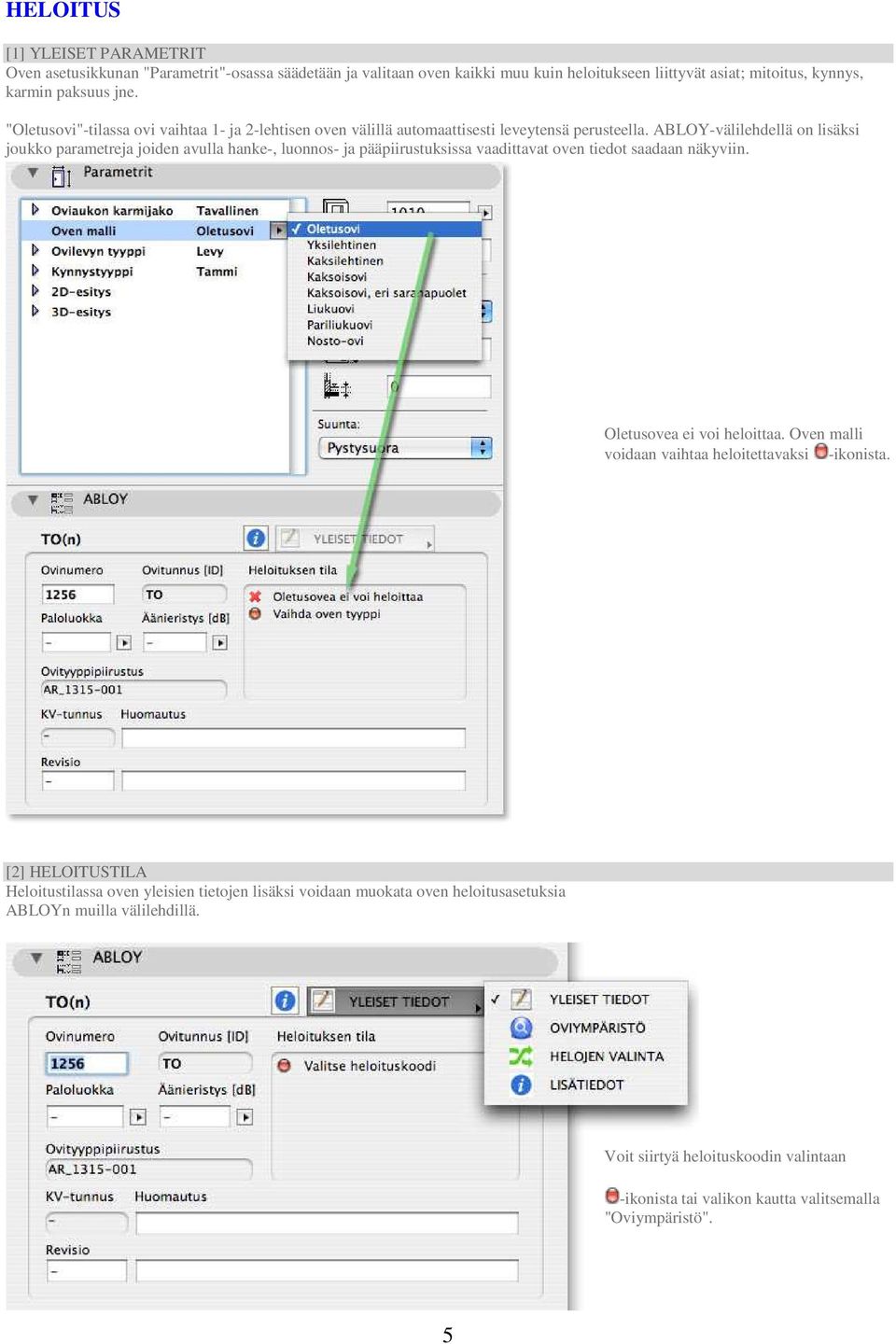

5 HELOITUS [1] YLEISET PARAMETRIT Oven asetusikkunan "Parametrit"-osassa säädetään ja valitaan oven kaikki muu kuin heloitukseen liittyvät asiat; mitoitus, kynnys, karmin paksuus jne. "Oletusovi"-tilassa ovi vaihtaa 1- ja 2-lehtisen oven välillä automaattisesti leveytensä perusteella. ABLOY-välilehdellä on lisäksi joukko parametreja joiden avulla hanke-, luonnos- ja pääpiirustuksissa vaadittavat oven tiedot saadaan näkyviin. Oletusovea ei voi heloittaa. Oven malli voidaan vaihtaa heloitettavaksi -ikonista. [2] HELOITUSTILA Heloitustilassa oven yleisien tietojen lisäksi voidaan muokata oven heloitusasetuksia ABLOYn muilla välilehdillä. Voit siirtyä heloituskoodin valintaan -ikonista tai valikon kautta valitsemalla "Oviympäristö". 5

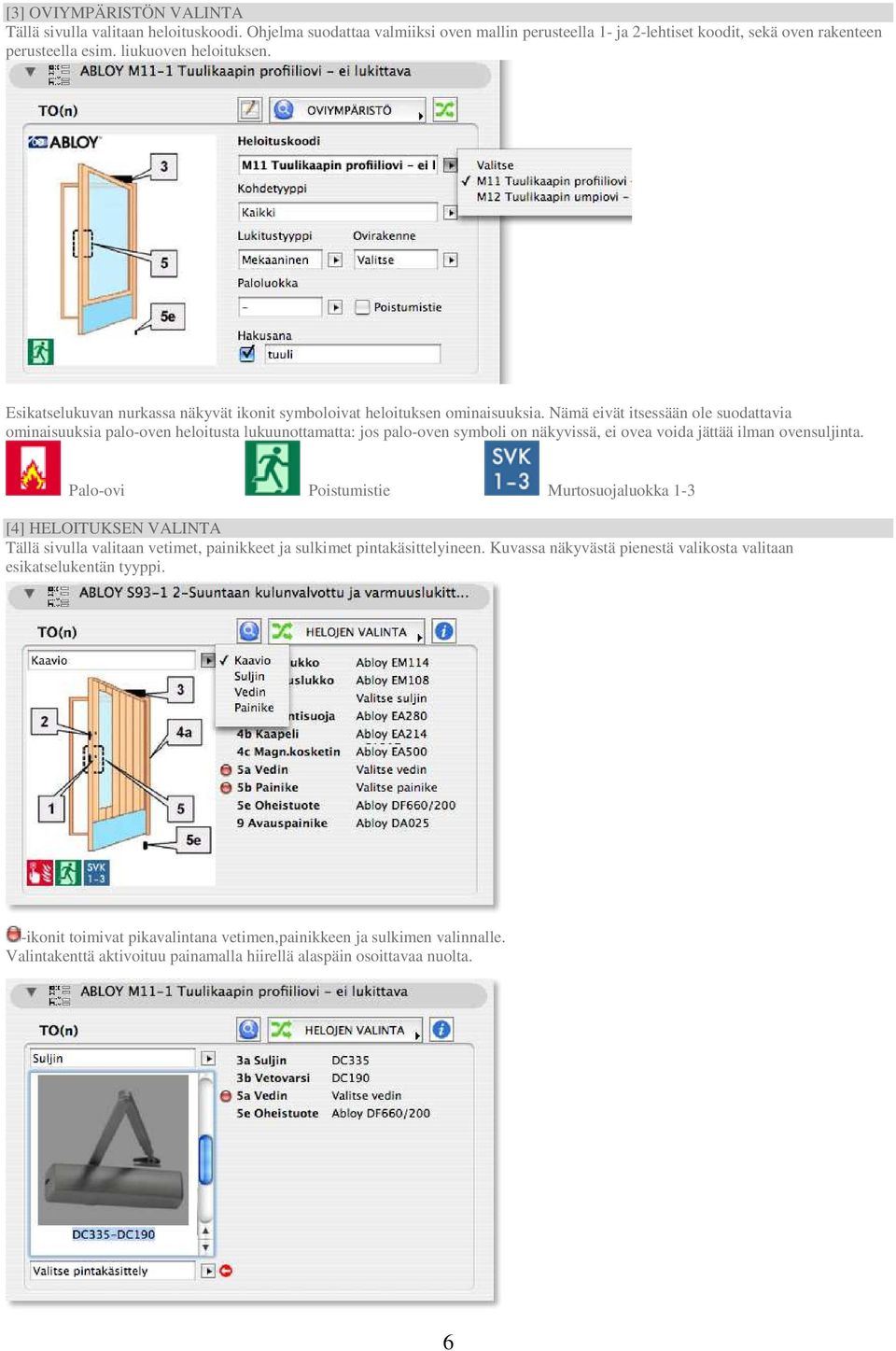

6 [3] OVIYMPÄRISTÖN VALINTA Tällä sivulla valitaan heloituskoodi. Ohjelma suodattaa valmiiksi oven mallin perusteella 1- ja 2-lehtiset koodit, sekä oven rakenteen perusteella esim. liukuoven heloituksen. Esikatselukuvan nurkassa näkyvät ikonit symboloivat heloituksen ominaisuuksia. Nämä eivät itsessään ole suodattavia ominaisuuksia palo-oven heloitusta lukuunottamatta: jos palo-oven symboli on näkyvissä, ei ovea voida jättää ilman ovensuljinta. Palo-ovi Poistumistie Murtosuojaluokka 1-3 [4] HELOITUKSEN VALINTA Tällä sivulla valitaan vetimet, painikkeet ja sulkimet pintakäsittelyineen. Kuvassa näkyvästä pienestä valikosta valitaan esikatselukentän tyyppi. -ikonit toimivat pikavalintana vetimen,painikkeen ja sulkimen valinnalle. Valintakenttä aktivoituu painamalla hiirellä alaspäin osoittavaa nuolta. 6

7 [5] TARKISTUS Palatessa takaisin "Yleiset tiedot"-välilehdelle "Heloituksen tila"-kentässä näkyvät symbolit tarkoittavat; Asia on kunnossa Asia on kunnossa ja helavalinta tehty, voit siirtyä kyseiselle välilehdelle ikonia painamalla Asia vaatii toimenpiteitä Asia vaatii toimenpiteitä, voit siirtyä kyseiselle välilehdelle ikonia painamalla Ovi antaa varoituksia jos; - Heloja tai niiden pintakäsittelyjä on määritelemättä - Ovinumero puuttuu - Ovitunnus [ID] puuttuu tai on ohjelman luoma eli muotoa "Ovi 005" Lisäksi varoitus tulee, jos oven avainpuoli on valitsematta pohjassa - tietoa tarvitaan oven lukitussuunnan määrittämiseen. Avainpuoli valitaan raahaamalla oven käyntipuolella oleva liikkuva hotspot oven sille puolelle, jossa tarvitaan avainta oven avaamiseen (ulko-ovessa pihalle). 7

8 [6] LISÄTIEDOT "Lisätiedot"-välilehdellä on yleistä tietoa heloituksesta ja www-linkit kirjaston dokumentaatioon (tämä sivusto) sekä ABLOYn tuotevalintaoppaan yksittäiseen PDF-sivuun, joka vastaa objektissa valittuna olevaa oviympäristöä. LUETTELOINTI Tässä osiossa on ohjeita ABLOY-ovien luetteloinnille. Ennen ovien luettelointia niille tulisi antaa yksilöllinen numero tai tunnus niiden paikallistamiseksi. Ovinumeroinnin helpottamiseksi kirjastossa on mukana vuorovaikutteinen elementtitaulukko. Tarkemmat ohjeet löytyvät välilehdeltä "OVINUMEROINTI". Kirjaston vakioluettelot poimivat mallista ovia niiden tyypin, eli ID:n perusteella. Siksi kaikilla ovilla tulee olla se annettuna. Kirjastossa käytetyt ovityypin lyhenteet ja niiden variointi on kuvattu välilehdellä "OVITYYPIN MÄÄRITYS". Vakioluetteloiden eroja esitellään välilehdellä "LUETTELOTYYPIT" Vakioluetteloiden sisällön lähteitä tutkitaan välilehdellä "LUETTELOIDEN TIEDOT" Ovityyppien jakautuminen automaattisesti luetteloiden kesken perustuu "Yleiset määrät"- ominaisuuteen. Jos halutaan muokata vakioluetteloiden sisältöä ovityyppien osalta tai tehdä uusia ovityyppejä, tulee aktivoida tämän työkalun valikko. Se ei ole aktiivinen ArchiCAD 10:n oletusprofiilissa. Aktivointi käydään läpi välilehdellä "YLEISET MÄÄRÄT" Vakioluetteloiden muokkausta tutkitaan välilehdellä "LUETTELOIDEN MUOKKAUS" 8

9 [1] OVINUMEROINTI Kirjaston mukana tulevalla elementtitaulukolla voi tehdä myös heloituksen säätöjä vetimien, painikkeiden ja sulkimien osalta ovinumeroinnin lisäksi. Taulukko saadaan käyttöön "Dokumentti"-valikosta: Valitse Tuo... 9

10 "Abloy-ovinumerointi.xml" sijaitsee projektikohtaisessa kirjastossa. Luettelon asetuksissa voidaan valita näytettäväksi esim. vain tietty kerros kerrallaan. Jos projektissa on jo huonevyöhykkeet numeroituna, kannattaa ne pitää näkyvissä ovia numeroitaessa. Vyöhykkeen tulee rajautua tarkasti seinän/oven reunaan tai selkäviivaan, jotta se näkyy luetteloissa. [2] OVITYYPPIN MÄÄRITYS Ennen luettelointia ovet tulisi numeroinnin lisäksi tyypittää. Kirjastossa on käytetty seuraavia ovityypin lyhenteitä, mutta lyhenne voi olla mikä tahansa muukin käyttäjän määrittelemä. Katso ohje "YLEISET MÄÄRÄT". Puuovet: Teräsovet: Alumiiniovet: Muut ovet: O laakaovi TLIO teräsliukuovi ALUO alumiiniulko-ovi LMO lujitemuoviovi PO laakaovi TLO teräslasiovi ALO alumiiniovi BO balanssiovi LO lasiovi TLUO teräslasiulko-ovi HO heiluriovi PLO lasiovi TO teräsovi NO nosto-ovi LIO liukuovi TUO teräsulko-ovi RO rullanosto-ovi PLIO liukuovi TL teräsluukku LUO lasiulko-ovi PLUO lasiulko-ovi UO ulko-ovi PUO ulko-ovi 10

11 Ovityyppi kirjoitetaan oven ID-kenttään ja sen perusteella ovi löytää tiensä oikeaan luetteloon. Se on kirjaston vakioluetteloissa myös "niputtava" ominaisuus. ABLOY-litteraa käytettäessä ID saadaan näkyviin pohjassa. Littera lisää ID:n perään oven modulileveyden (M) sekä mahdollisen paloluokan. Jos ovityyppiä halutaan varioida, ID voidaan jakaa tähdellä osiin, jolloin modulileveys ilmestyy tähden paikalle. Edelliset tapaukset luettelossa Jos halutaan oven palo- tai db-luokan olevan ovea tyypittävä ominaisuus, voidaan se valita oven "Lisätiedot"-välilehdellä 11

12 Muokkaamalla projektikohtaisen kirjaston tiedostoa "Abloy_ovityyppi.txt", saadaan ovityyppikaavion piirustusnumero luetteloon. Tiedosto avautuu TeXturilla, Notepadilla tai Excelilla, mutta se tulee tallentaa muokkaamisen jälkeen muodossa "Pelkkä teksti" tai "Teksti sarkaimilla". 12

13 [3] LUETTELOTYYPIT Kirjastossa on vakioluetteloita ovi- ja helavalmistajaa, sekä määrälaskentaa varten. Nämä jakautuvat neljään erilaiseen ABLOY-luetteloon; Abloy-Kaikki, Abloy-Teräsovet, Abloy-Puuovet jne. ovat lähinnä ovivalmistajaa palvelevia luetteloita. Abloy-Muutosluettelo listaa ovien muutokset. Abloy-Asennusluettelo on helavalmistajaa ja -asentajaa palveleva luettelo, helat on kooditasolla lueteltu ja laskettu yhteen. Abloy-Helamassalista on helavalmistajaa varten tehty muotoilematon raakalista, mallin kaikkien ovien helat on laskettu yhteen. Nämä luettelot ja listat poimivat mallista vain Abloy-ovia. 13

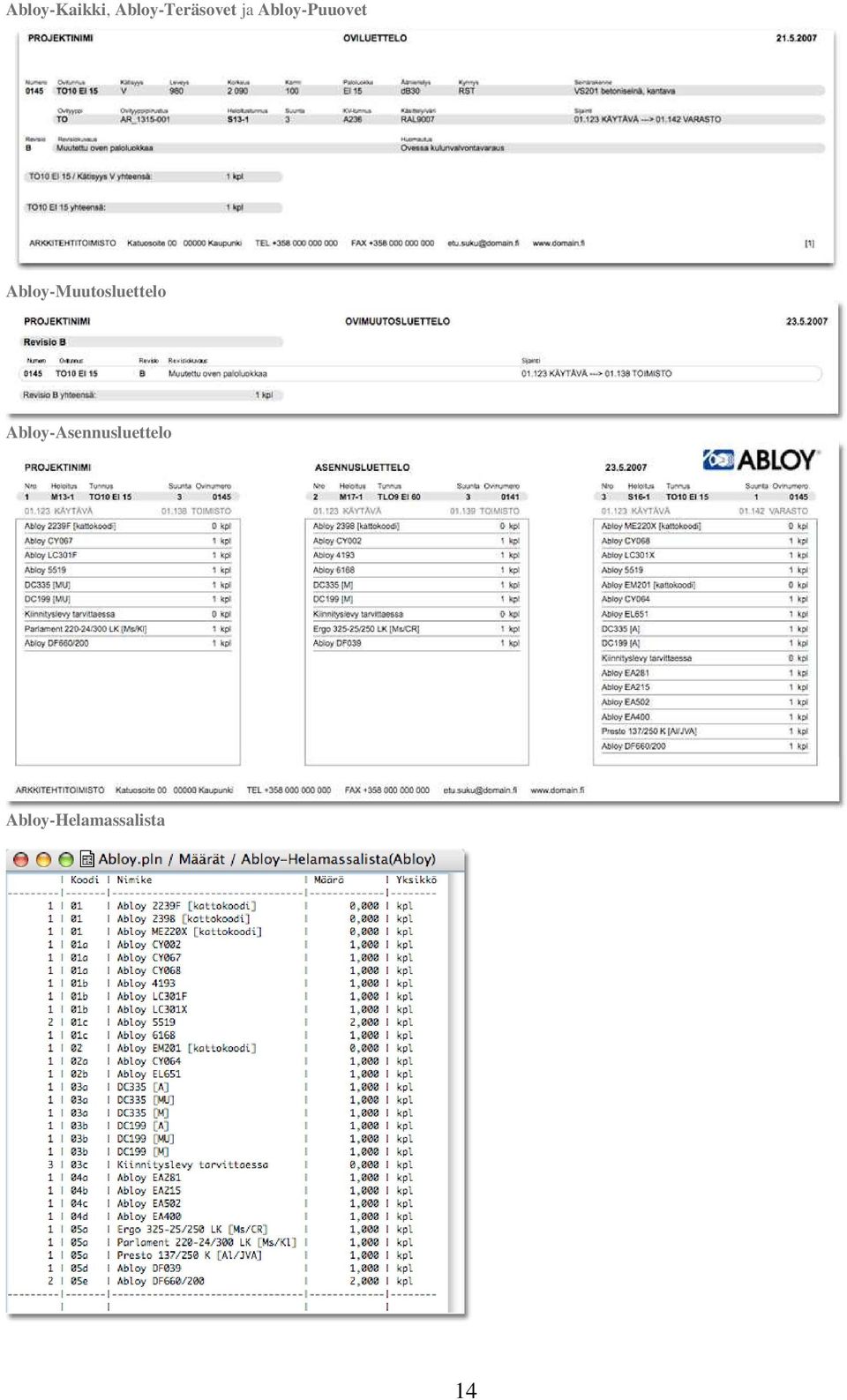

14 Abloy-Kaikki, Abloy-Teräsovet ja Abloy-Puuovet Abloy-Muutosluettelo Abloy-Asennusluettelo Abloy-Helamassalista 14

15 [4] LUETTELOIDEN TIEDOT Projektinimi Kirjoitetaan projektikohtaisen kirjaston tiedostoon "Abloy_projekti.txt" (kts. Asennus). Oletuksena käytetään projektin tiedoissa olevaa automaattitekstiä Toimiston tiedot Kirjoitetaan tiedostoon "Abloy_toimisto.txt" (kts. Asennus) Päivämäärä Automaattinen luettelointipäivän mukaan Kätisyys, seinärakenne, suunta Automaattinen Ovitunnus Automaattinen, ID+ leveys[m]+ paloluokka Sijainti Automaattinen jos vyöhykkeet numeroitu, nimetty ja näkyvissä. Jos vyöhykkeitä ei ole, niin sijaintitietona on kerros. Nuoli osoittaa suojattavan tilan suuntaan. Numero Jos numeroa ei ole annettu numeron tilalla näkyy ohjelman antama yksilöllinen GUID-numero Ovityyppipiirustus Tulee automaattisesti projektikohtaisen kirjaston taulukosta "Abloy_ovityyppi.txt" Heloitustunnus, revisiot, huomautus Valitaan ja muokataan "Abloy"-välilehdellä 15

16 Leveys, korkeus Luettelossa näkyvä karmimitta on asennusaukon koko vähennettynä alla olevilla karmimitta A:lla (leveys) tai B:llä (korkeus). Eli esimerkkitapauksessa karmin leveydeksi tulee =980 ja korkeudeksi =2090 Karmi, käsittely / väri, kynnystyyppi Annetaan "Parametrit"-välilehdellä. "Käsittely/väri" on sama kuin ovipinta luettelossa. [5] YLEISET MÄÄRÄT Yleisten määrien komennot saadaan valikkoon työympäristöä muokkaamalla Lisää "Elementtitaulukot ja määräluettelot"-valikkoon komennot "Luettelot..." ja "Yleiset määrät..." 16

17 Tämän jälkeen saadaan näkyviin yleiset määrät......jossa voidaan lisätä, muokata tai poistaa näitä automaattisia sidoksia 17

18 Lopputuloksena ovi saa määrätietueita pelkän ID:n perusteella Kirjoitusasulla on merkitystä; tässä pienellä kirjoitettu ID ei tuo ovea teräsoviluetteloon 18

19 [6] LUETTELOIDEN MUOKKAUS Luetteloihin tehdyt muutokset tallentuvat suoraan projektikohtaisen kirjaston tietokantaan. Kaikkien samaa projektikohtaista kirjastoa käyttävien projektien luettelot muuttuvat samalla kun yhtä muutetaan! Tiedot tallentuvat kuvassa oranssilla merkittyyn tiedostoon "Abloy.lis". Käytettäessä ArchiCAD 13 tai uudemman tiimityötä, tulee kyseinen tiedosto siirtää tiimiprojektin sisäiseen kirjastoon, jos luettelointia halutaan muokata. Tiedosto tulee poistaa alkuperäisestä paikastaan kun se on siirretty sisäiseen kirjastoon. 19

20 Luetteloiden asetukset avataan hiiren oikealla painikkeella "Elementtiluettelot"-otsikon kohdalta Täällä vakioluetteloita voi muokata, monistaa, tai poistaa. Valitsemalla vain osa projektin kerroksista tai tasoista saadaan rajattua luettelon sisältöä. Tietyn tyyppisten ovien poimiminen mukaan tapahtuu valikosta "Sidotut määrätietueet". 20

21 Aukeavasta ikkunasta valitaan Abloyn projektikohtainen kirjasto......ja sieltä poimitaan mukaan vain halutut ovityypit. Tässä tapauksessa valitaan kaikki sisäpuoliset teräsovet. "Järjestys"-välilehdellä voidaan muuttaa luettelon otsikkoa kirjoittamalla se alla merkittyyn kohtaan. 21
