NEOTECHA NEOSEAL VUORATUT LÄPPÄVENTTIILIT LAIPPOJEN VÄLIIN ASENNETTAVA, KORVAKETYYPPINEN JA KAKSOISLAIPOITETTU
|
|
- Marja-Leena Lehtilä
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 LAIPPOJEN VÄLIIN ASENNETTAVA, KORVAKETYYPPINEN JA KAKSOISLAIPOITETTU Standardin ISO 5752/5 mukainen PTFE-vuoraus, lyhyt (EN 558-1/T5), erilaiset korroosionkestävät lautasmateriaalit OMINAISUUDET YLEISET KÄYTTÖTARKOITUKSET Venttiilit soveltuvat erinomaisesti korroosioherkkiin prosesseihin, joissa vaaditaan luotettavaa toimintaa, varmaa eristystä, tasaista vääntömomenttia ja mahdollisimman vähän kunnossapitoa. Venttiileitä voidaan käyttää monissa teollisuuden korroosioherkissä prosesseissa, kuten kemian- ja petrokemian teollisuudessa, sellu- ja paperiteollisuudessa, puolijohdeteollisuudessa, valimoissa sekä kaivosteollisuudessa. TEKNISET TIEDOT Paine (bar): 10 (DN ) 6 (DN 700, DN 800 ja DN 900) 2,5 (DN 750) Lämpötila ( C): Koot (DN): Laippatoteutus: DIN PN 10/(16) ANSI 150, JIS 10K Kuplatiivis eristys molempiin suuntiin vastaa normin EN tiiveysluokkaa A (UHMWPE tiiveysluokka ). Tiivistepintoja toisissaan kiinni pitävä paine saadaan aikaan ylemmän ja alemman lautasjousisarjan avulla, jolloin tuloksena on luotettava karatiiviste, jolla on TA-Luft VDI hyväksyntä. Pesän takana sijaitsevat elastomeerilevyt varmistavat läpän tiukan istuvuuden ja kuplatiiviin sulun. Pesä antaa laipalle leveän tiivistepinnan. Yhdestä kappaleesta valmistetun ohuen läppäkaran ympärillä on 3 mm paksu PFAvuoraus, joka varmistaa korkeat K v -arvot. Pesä ja läppä ovat venttiilin ainoat osat, jotka ovat kosketuksessa väliaineeseen. Karan ensiötiivistys tapahtuu läpän ja pesän keskiön välisen kosketuksen aikaansaaman esikuormitusvoiman avulla. Karan toisiotiivistys on toteutettu ylimitoittamalla karan läpimitta suhteessa pesässä olevaan karan reikään. Pesä ja läppä on valettu ja koneistettu tarkkoihin toleranssiarvoihin, jolloin saadaan aikaan: pieni vääntömomentti vähemmän jännitystä ja vääntymistä avaamisen ja sulkemisen aikana. Heliumkaasulla tehdyt tyhjötestit alle 20 Pa:n (0,2 mbara) absoluuttisella paineella. TFM-pesä on saatavana lisävarusteena erittäin vaativiin käyttökohteisiin. Rungon kohdistusreiät varmistavat venttiilin asianmukaisen keskityksen. Toimilaitteen laipan ja karan mitat vastaavat ISO standardia. Uloslentämätön kararakenne Pentair plc. All Rights Reserved. VCTDS FI 15/05
2 LAIPPOJEN VÄLIIN ASENNETTAVA, KORVAKETYYPPINEN JA KAKSOISLAIPOITETTU ISO standardia vastaava toimilaitelaippa helpottaa toimilaitteen asennusta. Johtava Iglidur-laakeri. Jaettu runko on valmistettu Ductile-raudasta (DIN ) ja päällystetty polyesteripinnoitteella. Runkoon integroidut kohdistusreiät varmistavat venttiilin keskityksen tarkasti laippojen väliin. Itsevoitelevat laakerit. Ylempi ja alempi lautasjousisarja tuottavat työntimen kautta tasaisen kuormituksen painamalla PTFEvuorauksen ja läppäkeskiön olan yhteen, mikä johtaa karan vuodottomaan mekaaniseen tiiveyteen. Yksiosaisen venttiililäpän ansiosta laippojen väli on kapeampi, josta tuloksena on korkeampi K v -arvo. Joustavat elastomeerialustat kuormittavat tasaisesti läpän ympärystä ja varmistavat kuplatiiviin venttiilin kaikissa käyttöoloissa. Tarkkuustyöstetty, 3 mm:n paksuinen PFA-eristys on sidoksissa ja liitetty yksiosaiseen venttiililäppään. Soveltuu käytettäväksi suurtyhjiössä koko lämpötilaalueella. Tarkkuustyöstetty ja suurtiheyksinen PTFE-vuoraus on valmistettu puhtaasta PTFE:stä tai TFM:stä. Itsevoiteleva alalaakeri. Runko Itsevoiteleva laakeri PTFE-aluslevy Uloslentämätön kara (Anti blow-out) -varmuustoiminto elleville-aluslevy Elastomeerialuslevy Työnnin HUOMAUTUKSET ➀ Ensiötiiviste: jousikuormitettu mekaaninen tiiviste ➁ Toisiotiiviste: säteittäinen huulitiiviste ➂ FKM-vakain TFM on Dyneonin rekisteröimä tuotemerkki PTFE- tai TFM-vuoraus Yksiosainen venttiililäppä PFA-eristys KARATIIVISTEEN POIKKILEIKKAUS 2
3 LAIPPOJEN VÄLIIN ASENNETTAVA JA KORVAKETYYPPINEN (KOODINRO NSA..) DN NeoSeal Neotecha-karaliitännällä ØK LAIPPOJEN VÄLIIN ASENNETTAVA VERSIO ØR A M C G X Y D E ØK KORVAKETYYPPINEN VERSIO ØJ M ØH SW nxd ØR Y C A ØTK n x F D E X VENTTIILIMITAT LAIPPOJEN VÄLIIN ASENNETTAVA JA KORVAKETYYPPINEN (mm) Kokonaismitat Paino Koko (DN) Tyyppi W* L* W* L* Leveys FTF ** (kg) A C D D E n x F M G øh øj øk ør S X Y N/SW E Y W* L* 40 F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø /14 70 CF F x Ø / F x Ø / F x Ø / F x Ø / HUOMAUTUKSET Laippojen väliin asennettavan ja korvaketyyppisen version kohdistusreiät seuraavan laippatoteutuksen mukaisesti: Korvaketyyppinen DIN PN 10/16 (DN ), DIN PN 10 (DN ), ANSI 150 (DN ), JIS 10 K (DN ). ** Lisätilauksesta leveä FTF normin EN 558-1/15 mukaisesti (sarake 16). W* Laippojen väliin asennettava L* Korvaketyyppinen 3
4 LAIPPOJEN VÄLIIN ASENNETTAVA JA KORVAKETYYPPINEN (KOODINRO NSD..) DN Valinnainen NeoSeal, litteäkantainen karaliitäntä ØK LAIPPOJEN VÄLIIN ASENNETTAVA VERSIO ØR A M C G X Y D E ØK KORVAKETYYPPINEN VERSIO ØJ M ØH SW nxd ØR Y C A ØTK n x F D E X VENTTIILIMITAT LAIPPOJEN VÄLIIN ASENNETTAVA JA KORVAKETYYPPINEN (mm) Kokonaismitat Paino Koko (DN) Tyyppi W* L* W* L* Leveys FTF ** (kg) A C D D E n x F M G øh øj øk ør S X Y N/SW E Y W* L* 40 F x Ø F x Ø F x Ø F x Ø F x Ø F x Ø CF F x Ø F x Ø F x Ø F x Ø HUOMAUTUKSET Laippojen väliin asennettavan ja korvaketyyppisen version kohdistusreiät seuraavan laippatoteutuksen mukaisesti: Korvaketyyppinen DIN PN 10/16 (DN ), DIN PN 10 (DN ), ANSI 150 (DN ), JIS 10 K (DN ). ** Lisätilauksesta leveä FTF normin EN 558-1/15 mukaisesti (sarake 16) W* Laippojen väliin asennettava L* Korvaketyyppinen 4
5 KAKSOISLAIPOITETTU DN M DN TKØ ØR Y G X n1xd1 D nxd E N 7.5 S S 20 A C DN DN N h11 KAKSOISLAIPALLISTEN VENTTIILIEN MITAT (mm) Koko Kokonaismitat PN 10 Leveä FTF Paino (DN) Tyyppi A C D E G M N ør X Y S TKø nxd n1xd1 E Y (kg) 350 F / x22 4xM F / x26 4xM F / x26 4xM F / x26 4xM F / x30 4xM F Ø x30 4xM F Ø x30 4xM F Ø x33 4xM F Ø x33 4xM Leveä asennusmitta vastaa standardia EN 558-1/15, sarake 16 NeoSeal on lisätilauksesta saatavana leveänä asennusmittana standardin EN 558-1/15 sarakkeen 16 mukaisesti (aiempi DIN 3202 K3), jolloin asennus voidaan suorittaa putkistojärjestelmiin, joissa on putken sisäläpimittaa pienentävät paksut sisävuoraukset. Kun käytössä on NeoSealin leveä asennusmitta, läpän jännemittaa Y pienennetään läpän ja putken välisen kontaktin estämiseksi. Tavallisesti käytetään täysaukkoisia PTFE-erotinosia estämään läpän ja putken sisäläpimitan välinen kosketus. Erotinosilla voi kuitenkin olla muita päästöreittejä, kylmävirtauksesta johtuvia huoltovaatimuksia, lämpölaajenemista ja kokoonpuristumista. NeoSealin leveä asennusmitta tekee PTFE-erotinosat tarpeettomiksi minimoiden samalla päästöt ilmakehään sekä huoltotarpeen. 5

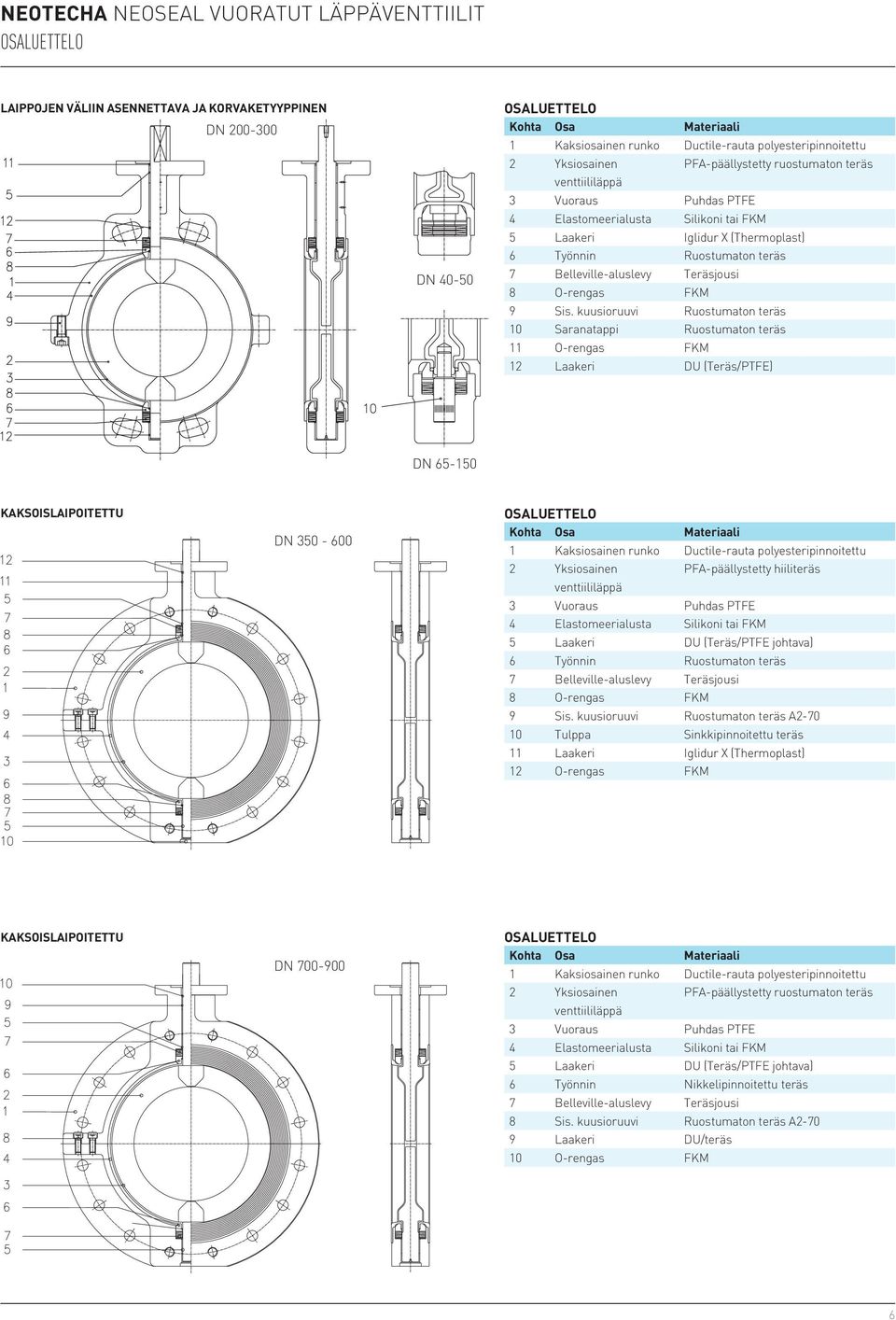

6 OSALUETTELO LAIPPOJEN VÄLIIN ASENNETTAVA JA KORVAKETYYPPINEN DN DN OSALUETTELO Kohta Osa Materiaali 1 Kaksiosainen runko Ductile-rauta polyesteripinnoitettu 2 Yksiosainen PFA-päällystetty ruostumaton teräs venttiililäppä 3 Vuoraus Puhdas PTFE 4 Elastomeerialusta Silikoni tai FKM 5 Laakeri Iglidur X (Thermoplast) 6 Työnnin Ruostumaton teräs 7 elleville-aluslevy Teräsjousi 8 O-rengas FKM 9 Sis. kuusioruuvi Ruostumaton teräs 10 Saranatappi Ruostumaton teräs 11 O-rengas FKM 12 Laakeri DU (Teräs/PTFE) DN KAKSOISLAIPOITETTU DN OSALUETTELO Kohta Osa Materiaali 1 Kaksiosainen runko Ductile-rauta polyesteripinnoitettu 2 Yksiosainen PFA-päällystetty hiiliteräs venttiililäppä 3 Vuoraus Puhdas PTFE 4 Elastomeerialusta Silikoni tai FKM 5 Laakeri DU (Teräs/PTFE johtava) 6 Työnnin Ruostumaton teräs 7 elleville-aluslevy Teräsjousi 8 O-rengas FKM 9 Sis. kuusioruuvi Ruostumaton teräs A Tulppa Sinkkipinnoitettu teräs 11 Laakeri Iglidur X (Thermoplast) 12 O-rengas FKM KAKSOISLAIPOITETTU DN OSALUETTELO Kohta Osa Materiaali 1 Kaksiosainen runko Ductile-rauta polyesteripinnoitettu 2 Yksiosainen PFA-päällystetty ruostumaton teräs venttiililäppä 3 Vuoraus Puhdas PTFE 4 Elastomeerialusta Silikoni tai FKM 5 Laakeri DU (Teräs/PTFE johtava) 6 Työnnin Nikkelipinnoitettu teräs 7 elleville-aluslevy Teräsjousi 8 Sis. kuusioruuvi Ruostumaton teräs A Laakeri DU/teräs 10 O-rengas FKM 6
7 VENTTIILITIEDOT K v -ARVOT Koko (DN) Läppä aukko HUOMAUTUKSET 1. K v -arvo = veden määrä m 3 /tunti sen virratessa annetun venttiiliaukon läpi painehäviöllä 1 bar. 2. DN koot: ota yhteys tehtaaseen. KARAN SUURIMMAT SALLITUT VÄÄNTÖMOMENTIT NSA-VENTTIILIN KARAN YLÄLIITOS (Nm) * Koko (DN) Läpän materiaali PFA (1) UHMWPE (2) SS (3) HUOMAUTUKSIA * Hastelloy ja titaani: ota yhteys tehtaaseen (1) PFA-pinnoite (2) UHMWPE-pinnoite (3) Ruostumaton teräs Kokoalue DN 700, ota yhteys tehtaaseen KARAN SUURIMMAT SALLITUT VÄÄNTÖMOMENTIT NSD-VENTTIILIN KARAN YLÄLIITOS (Nm) * Koko (DN) Läpän materiaali PFA UHMWPE SS ** SS ** HUOMAUTUKSET * Hastelloy ja titanium: ota yhteys tehtaaseen ** Ruostumaton teräs [bar] 10 DN PAINE- JA LÄMPÖTILAKÄYRÄ vacuum Vacuum [mbar abs] 1000 DN DN DN700/ DN750 2 PTFE DN TFM DN [ C] UHMWPE 80 C 7

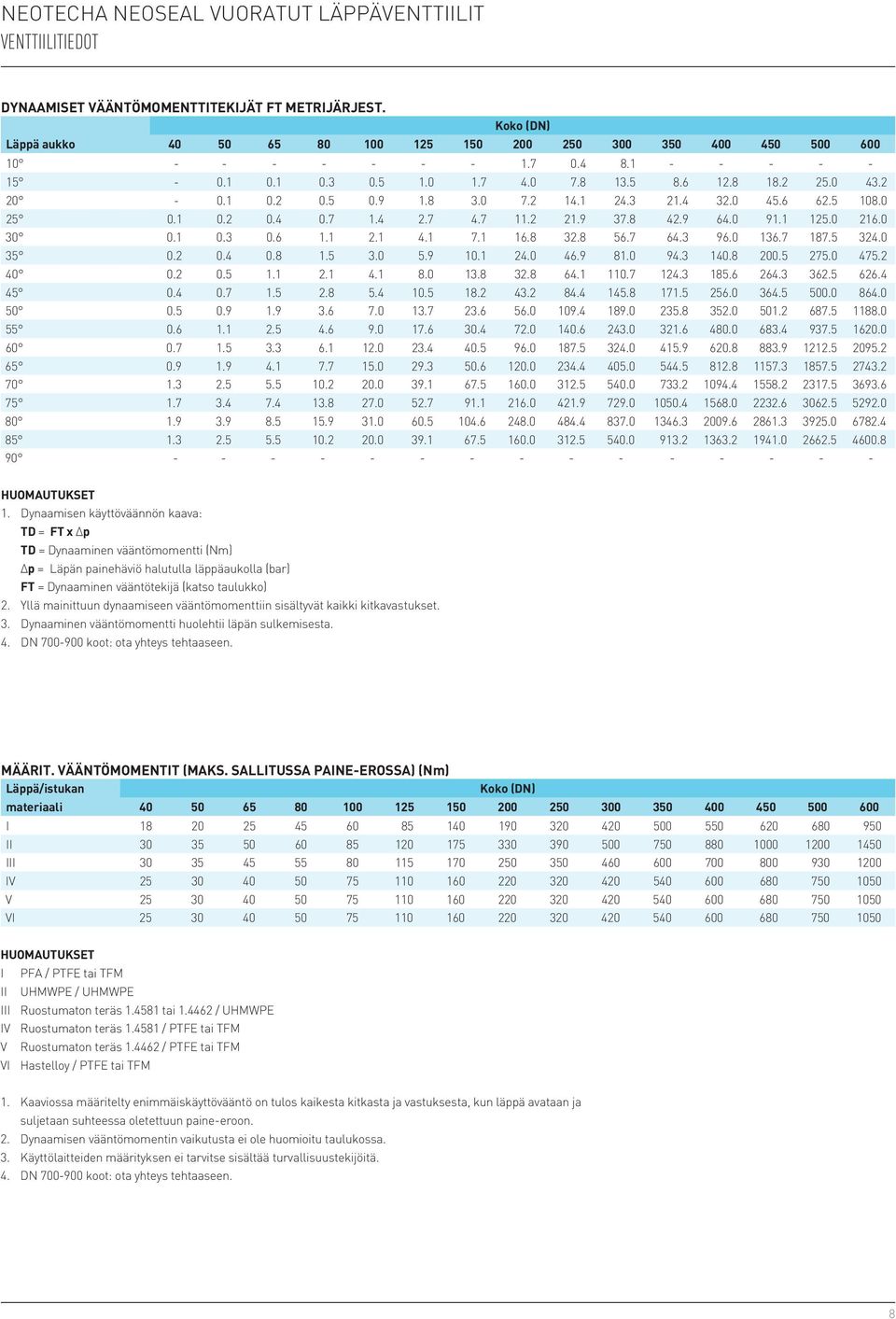

8 VENTTIILITIEDOT DYNAAMISET VÄÄNTÖMOMENTTITEKIJÄT FT METRIJÄRJEST. Koko (DN) Läppä aukko HUOMAUTUKSET 1. Dynaamisen käyttöväännön kaava: TD = FT x Δp TD = Dynaaminen vääntömomentti (Nm) Δp = Läpän painehäviö halutulla läppäaukolla (bar) FT = Dynaaminen vääntötekijä (katso taulukko) 2. Yllä mainittuun dynaamiseen vääntömomenttiin sisältyvät kaikki kitkavastukset. 3. Dynaaminen vääntömomentti huolehtii läpän sulkemisesta. 4. DN koot: ota yhteys tehtaaseen. MÄÄRIT. VÄÄNTÖMOMENTIT (MAKS. SALLITUSSA PAINE-EROSSA) (Nm) Läppä/istukan Koko (DN) materiaali I II III IV V VI HUOMAUTUKSET I PFA / PTFE tai TFM II UHMWPE / UHMWPE III Ruostumaton teräs tai / UHMWPE IV Ruostumaton teräs / PTFE tai TFM V Ruostumaton teräs / PTFE tai TFM VI Hastelloy / PTFE tai TFM 1. Kaaviossa määritelty enimmäiskäyttövääntö on tulos kaikesta kitkasta ja vastuksesta, kun läppä avataan ja suljetaan suhteessa oletettuun paine-eroon. 2. Dynaamisen vääntömomentin vaikutusta ei ole huomioitu taulukossa. 3. Käyttölaitteiden määrityksen ei tarvitse sisältää turvallisuustekijöitä. 4. DN koot: ota yhteys tehtaaseen. 8
9 VUORAUSMATERIAALIT PTFE-istukkavuoraukset Isostaattisesti valettu puhdas PTFE, jonka minimipaksuus on 3 mm. PTFE-suurtiheysvuorauksilla on korkea ominaispaino; vähint. 2,16 g/cm 3. Käyttölämpötila: -40 C C Kokoluokka: DN (NPS 1½ - 36) Puhdas PTFE: FDA:n hyväksymä Läpäisy Kemiallinen kestävyys Käyttäytyminen kylmävirtauksessa Hankauskestävyys Hankauskestävyys Heikko Erinomainen Johtavat PFA ja PFA Ruiskuvalettu PFA, jonka minimipaksuus on 3 mm. Neotechalla on yli 25 vuoden kokemus PFA-ruiskuvaluteknologiasta. Tämä teknologia on olennainen sen selvittämiseksi, kuinka PFA-vuorauksen sisäiset kuormitukset voidaan eliminoida ja saada täydellinen sidos PFA:n ja metallipinnan välille. Käyttölämpötila: -40 C C Kokoluokka: DN (NPS 1½ - 36) Puhdas PFA: FDA:n hyväksymä Johtava PFA: Ei FDA:n hyväksymä Läpäisy Kemiallinen kestävyys Käyttäytyminen kylmävirtauksessa Hankauskestävyys Heikko Erinomainen Johtavat TFM- ja TFM-istukkavuoraukset TFM:n (tai vahvennetun PTFE:n) sulaviskositeetti on huomattavasti alhaisempi kuin PTFE:n, mikä johtaa parempaan hiukkasfuusioon sintteriprosessissa. TFM:llä on äärimmäinen läpäisykestävyys sekä parannettu kylmävirtauksen kestävyys. Saatavana on johtava TFM ehkäisemään haitallinen elektrostaattinen purkaus. Käyttölämpötila: -40 C C Kokoluokka: DN (NPS 1½ - 36) Puhdas TFM: FDA:n hyväksymä Johtava TFM : FDA:n hyväksymä Läpäisy Kemiallinen kestävyys Käyttäytyminen kylmävirtauksessa Heikko Erinomainen 9
10 VUORAUSMATERIAALIT UHMWPE Istukkavuoraus ja läpän kansi on valmistettu polyeteenistä, jolla on erittäin korkea molekyylipaino ja vähimmäispaksuus 3 mm. Tällä materiaalilla on maksimaalinen hankaus- ja kulutuskestävyys sekä korkea iskulujuus. Siksi UHMWPE on ideaalivalinta voimakkaasti hankaaviin kemiallisiin prosesseihin. Käyttölämpötila: -40 C C Kokoluokka: DN (NPS 1½ - 24) UHMWPE: FDA:n hyväksymä Kemiallinen kestävyys Käyttäytyminen kylmävirtauksessa Hankaus-kestävyys Heikko Erinomainen Erikoisvuoraukset korkeaa puhtautta edellyttäviin prosesseihin Neotecha voi lisäksi tarjota erikoiskäsiteltyjä PTFE-, PFA- ja TFM-vuorauksia tuotantoon, jossa venttiilejä käytetään korkeaa puhtautta vaativissa prosesseissa puolijännite- ja lääketeollisuudessa. Näihin tarkoituksiin käytämme vuorauksia, joiden pinta on äärimmäisen sileä ja puhdas. Mainittuihin prosesseihin tarkoitetut venttiilit pestään ultraäänellä tiukkoja puhtausstandardeja noudattaen sekä kootaan ja testataan tehtaamme puhdastilassa. Nämä venttiilit on pakattu tyhjiötiivistettyihin kaksoispakkauksiin niiden suojaamiseksi kuljetuksen aikana ja käsittelyssä ennen asennusta. Tämän erityismenetelmän ansiosta Neotecha kykenee toimittamaan venttiilejä ultrapuhdasta vettä (UPW) käyttäviin prosesseihin ilman, että asennuspaikalla tarvitaan muita puhdistustoimia. Muita vuorausmateriaaleja on saatavana tilauksesta. Venttiilin kokoonpano puhdastilassa 10
11 MATERIAALIN VALINTA VALINTAOPAS Esimerkki NSD 150 N01 W M4 00 Tyyppi NSD NeoSeal (1) NSA NeoSeal (2) Koot (DN) Sisäkkeen numero Katso venttiilin materiaalin valintataulukko Runko W Wafer-tyyppi L Lug-tyyppi F Kaksoislaippa Laippastandardi M4 Monireikäinen PN 10/16 ANSI DIN PN DIN PN 16 A1 ANSI 150 Käyttö (3) Paljas varsi Variantti 00 Vakio Muiden varianttien kohdalla pyydämme ottamaan yhteyttä valmistajaan. HUOMAUTUKSIA Varmista oikea valinta ottamalla yhteys paikalliseen myyntitoimistoon. (1) NeoSeal, ISO kierre, litteäkantainen karaliitäntä (ja vakio sisäke). (2) NeoSeal, perinteinen Neotecha-karaliitäntä. (3) Päällyskannen kokovaihtoehdot DN : 5 kpl: F12 ylälaippa, 6 kpl: F14 ylälaippa, 7 kpl: F16 ylälaippa. VENTTIILIN MATERIAALIVALINTA Viimeistely numero Runko Läppä Kara Istukka Istukan tuki Koot (DN) Huomautukset N01 Ductile-rauta PFA Ruostumaton teräs PTFE Silikoni N02 Ductile-rauta PFA Ruostumaton teräs PTFE FPM N04 Ductile-rauta Johtava PFA Ruostumaton teräs Johtava PTFE Silikoni N05 Ductile-rauta Johtava PFA Ruostumaton teräs Johtava PTFE FPM N07 Ductile-rauta Ruostumaton teräs Ruostumaton teräs PTFE Silikoni N08 Ductile-rauta Ruostumaton teräs Ruostumaton teräs PTFE FPM N10 Ductile-rauta Ruostumaton teräs Ruostumaton teräs Johtava PTFE Silikoni N11 Ductile-rauta Ruostumaton teräs Ruostumaton teräs Johtava PTFE FPM N13 Ductile-rauta Kiillotettu ruostumaton teräs Ruostumaton teräs PTFE Silikoni N14 Ductile-rauta Kiillotettu ruostumaton teräs Ruostumaton teräs PTFE FPM N16 Ductile-rauta Kiillotettu ruostumaton teräs Ruostumaton teräs Johtava PTFE Silikoni N17 Ductile-rauta Kiillotettu ruostumaton teräs Ruostumaton teräs Johtava PTFE FPM N81 Ductile-rauta Ruostumaton teräs Ruostumaton teräs UHMWPE Silikoni NSA / NSD N42 Ductile-rauta UHMWPE Ruostumaton teräs UHMWPE Silikoni Vain NSA N52 Ductile-rauta PFA Ruostumaton teräs TFM Silikoni N53 Ductile-rauta PFA Ruostumaton teräs TFM FPM N1R Ductile-rauta Titaani Titaani PTFE Silikoni Ota yhteys tehtaaseen N1S Ductile-rauta Titaani Titaani PTFE FPM Ota yhteys tehtaaseen 11

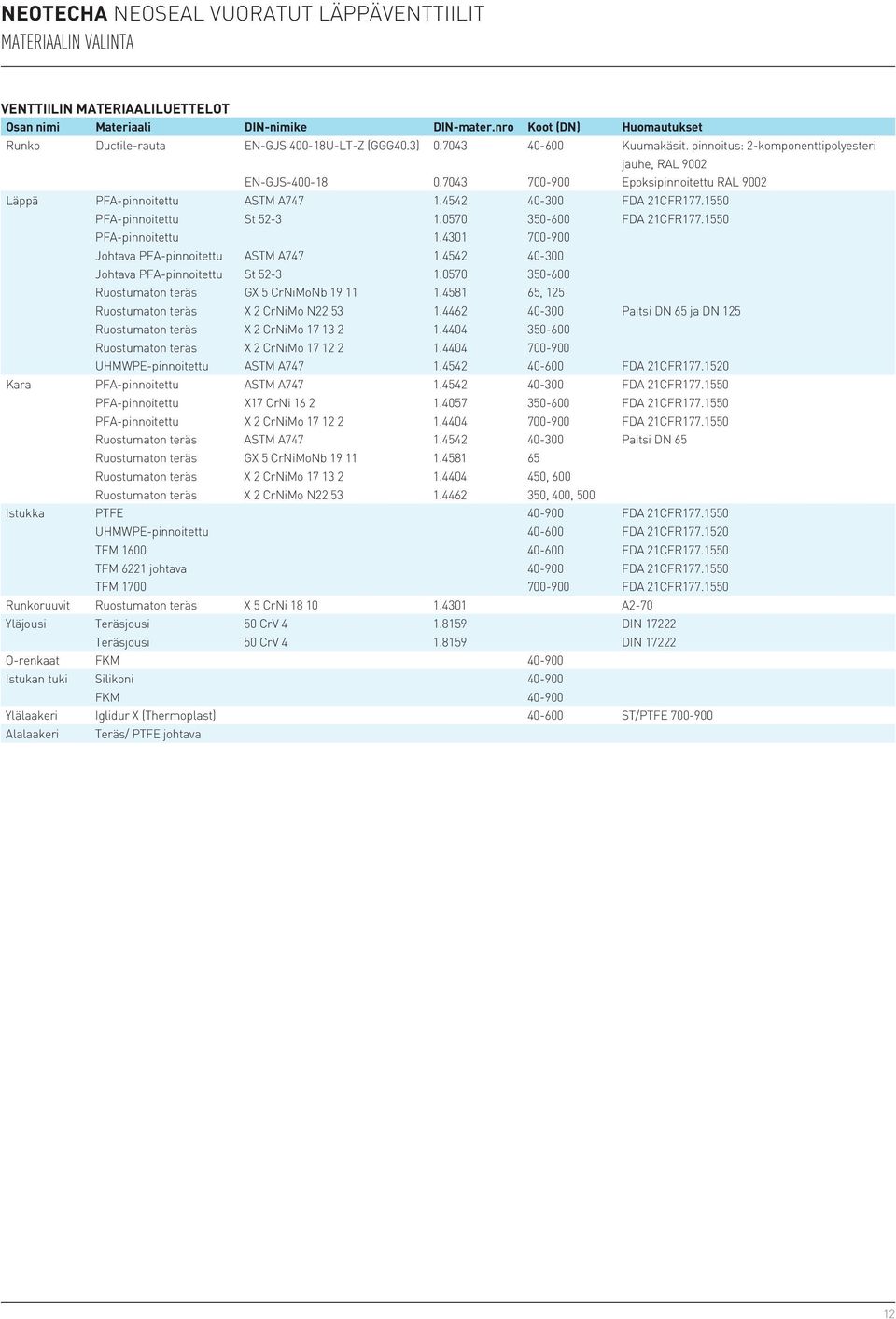

12 MATERIAALIN VALINTA VENTTIILIN MATERIAALILUETTELOT Osan nimi Materiaali DIN-nimike DIN-mater.nro Koot (DN) Huomautukset Runko Ductile-rauta EN-GJS U-LT-Z (GGG40.3) Kuumakäsit. pinnoitus: 2-komponenttipolyesteri jauhe, RAL 9002 EN-GJS Epoksipinnoitettu RAL 9002 Läppä PFA-pinnoitettu ASTM A FDA 21CFR PFA-pinnoitettu St FDA 21CFR PFA-pinnoitettu Johtava PFA-pinnoitettu ASTM A Johtava PFA-pinnoitettu St Ruostumaton teräs GX 5 CrNiMoNb , 125 Ruostumaton teräs X 2 CrNiMo N Paitsi DN 65 ja DN 125 Ruostumaton teräs X 2 CrNiMo Ruostumaton teräs X 2 CrNiMo UHMWPE-pinnoitettu ASTM A FDA 21CFR Kara PFA-pinnoitettu ASTM A FDA 21CFR PFA-pinnoitettu X17 CrNi FDA 21CFR PFA-pinnoitettu X 2 CrNiMo FDA 21CFR Ruostumaton teräs ASTM A Paitsi DN 65 Ruostumaton teräs GX 5 CrNiMoNb Ruostumaton teräs X 2 CrNiMo , 600 Ruostumaton teräs X 2 CrNiMo N , 400, 500 Istukka PTFE FDA 21CFR UHMWPE-pinnoitettu FDA 21CFR TFM FDA 21CFR TFM 6221 johtava FDA 21CFR TFM FDA 21CFR Runkoruuvit Ruostumaton teräs X 5 CrNi A2-70 Yläjousi Teräsjousi 50 CrV DIN Teräsjousi 50 CrV DIN O-renkaat FKM Istukan tuki Silikoni FKM Ylälaakeri Iglidur X (Thermoplast) ST/PTFE Alalaakeri Teräs/ PTFE johtava 12

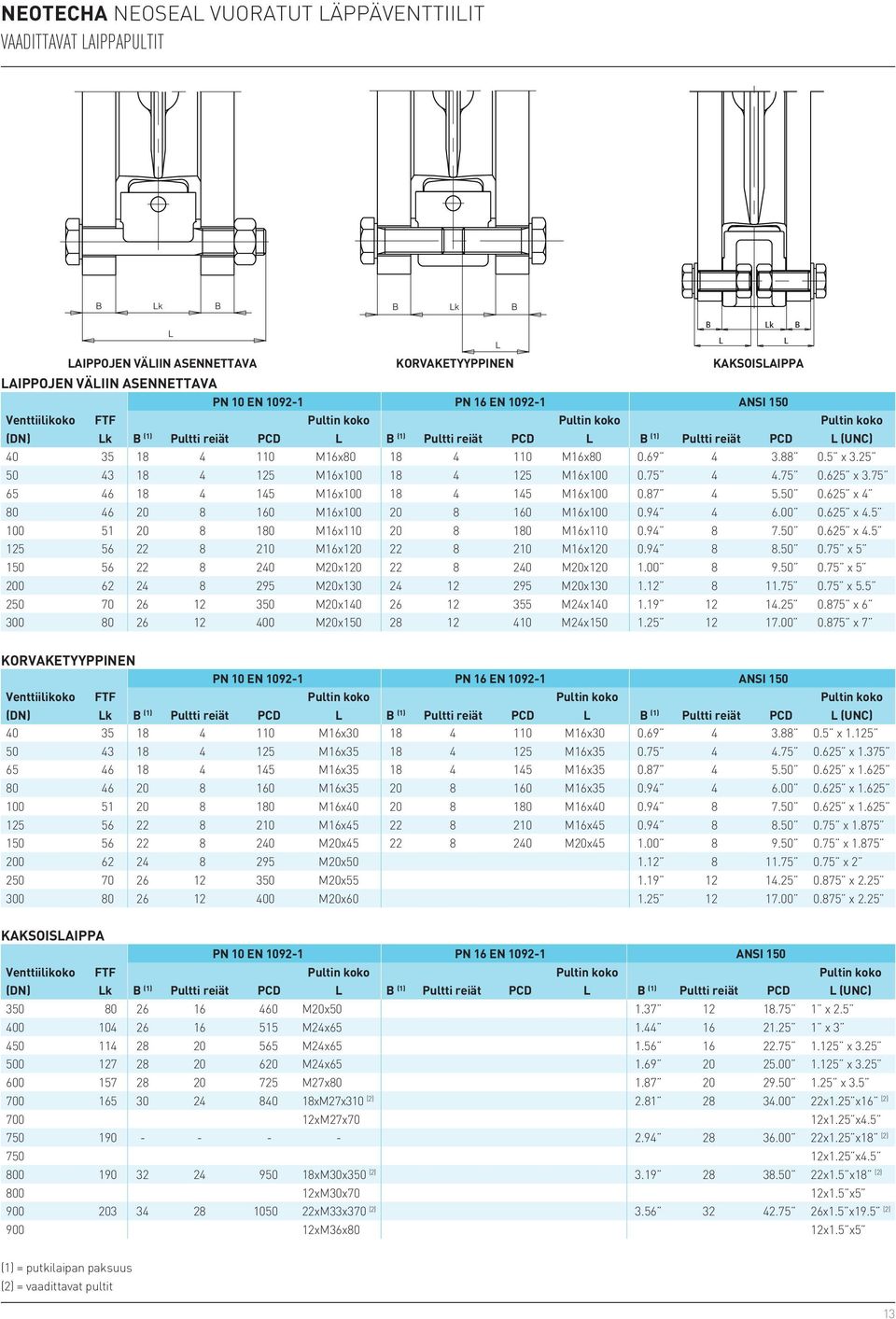

13 L NEOTECHA NEOSEAL VUORATUT LÄPPÄVENTTIILIT VAADITTAVAT LAIPPAPULTIT Lk Lk L L L L LAIPPOJEN VÄLIIN ASENNETTAVA KORVAKETYYPPINEN KAKSOISLAIPPA LAIPPOJEN VÄLIIN ASENNETTAVA PN 10 EN PN 16 EN ANSI 150 Venttiilikoko (DN) FTF Lk (1) Pultti reiät PCD L (1) Pultti reiät PCD L (1) Pultti reiät PCD M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M20x M20x x M20x M20x x M20x M24x x M20x M24x x 7 Lk L (UNC) KORVAKETYYPPINEN PN 10 EN PN 16 EN ANSI 150 Venttiilikoko (DN) FTF Lk (1) Pultti reiät PCD L (1) Lk Pultti reiät PCD L (1) Pultti reiät PCD L (UNC) M16x L 110 M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M16x M16x x M20x M20x x M20x x M20x x M20x x 2.25 KAKSOISLAIPPA PN 10 EN PN 16 EN ANSI 150 Venttiilikoko FTF (DN) Lk (1) Pultti reiät PCD L (1) Pultti reiät PCD L (1) Pultti reiät PCD L (UNC) M20x x M24x x M24x x M24x x M27x x xM27x310 (2) x1.25 x16 (2) xM27x70 12x1.25 x x1.25 x18 (2) x1.25 x xM30x350 (2) x1.5 x18 (2) xM30x70 12x1.5 x xM33x370 (2) x1.5 x19.5 (2) xM36x80 12x1.5 x5 (1) = putkilaipan paksuus (2) = vaadittavat pultit 13
14 80 NEOTECHA NEOSEAL VUORATUT LÄPPÄVENTTIILIT NEOTECHAN VAKIOKARALIITÄNTÄÄN (NSA..) SOPIVAT KÄSIKAHVAT DN TYYPPI C MITAT Käsivipu Koko Tyyppi C Tyyppi Z (DN) L H L H DN TYYPPI Z L H 8 45 DN KÄSIVIVUN MATERIAALILUETTELO Osan nimi Materiaali DIN-nimike DIN-mater.nro Huomautukset Tyyppi C Kahvan varsi Ductile-rauta EN-GJS (GGG 40) Käsivipu Ductile-rauta EN-GJS (GGG 40) Jousi Ruostumaton teräs X 5 CrNiMo Uratappi Ruostumaton teräs X 10 CrNiS Kuristuslevy Ruostumaton teräs X 5 CrNI Kahvan ruuvi Ruostumaton teräs X 5 CrNI Ruuvi Ruostumaton teräs X 5 CrNI Tyyppi Z Kahvan varsi Technopolymer Mutteri Ruostumaton teräs X 5 CrNiMo Jousi Ruostumaton teräs X 12 CrNi Lyhyt kahva Ruostumaton teräs X 5 CrNi Levy Vahamallivalu G-X 6 CrNi Ruuvi Ruostumaton teräs DIN 912 Zn-pinnoitettu Jousitappi Ruostumaton teräs X 5 CrNi
15 KIINNITY NSA-venttiilin kiinnitysrengas Tarvitaan asennettaessa ISO standardin mukainen toimilaite, jossa on sama laippakoko. Ei tarvita toimilaitteessa tai käyttölaitteessa, jossa on ontto akseli ja sama laippakoko. Karan liitin KIINNITYSRENGAS Kiinnitysrengas ISO-MITAT ISO-nro d1 d2 d3 n * d4 F x 7 F x 9 F x 11 F x 13 F x 17 F x 22 F x 17 F x 22 Valettu laippa NSA-venttiilin kiinnityslaippa Yhtä venttiilikokoa varten on saatavana kolme ylimitoitettua kiinnityslaippaa, joiden avulla ISO standardin mukainen suurempi toimilaite voidaan asentaa suoraan yhdessä kaikkien muiden järjestelmän osien kanssa. Karan liitin Kiinnityslaippa KIINNITYSLAIPPA Valettu laippa Pultti NSA-VENTTIILIN VAKIOLAIPPA Venttiilin koko Karan (DN) Valulaippa x 1 t 1 liitin Ylimitoitettu laippa (1) #1 x t Vaihtoehtoiset ylimitoitetut kiinnityslaipat Ylimitoitettu Ylimitoitettu Karan laippa (1) Karan laippa (1) liitin #2 x t liitin #3 x t 40 F /14 F /17 F /22 F /27 50 F /14 F /17 F /22 F /27 65 F /17 F /22 F /27 F /36 80 F /17 F /22 F /27 F / F /17 F /22 F /27 F / F /17 F /22 F /27 F / F /17 F /22 F /27 F /36 Karan liitin HUOMAUTUS (1) Kaikki ylimitoitetut laipat ja liittimet lisäveloituksesta. 15
16 PENTAIR VALVES & CONTROLS Kaikki Pentairin tuotemerkit ja logot ovat Pentair plc:n omaisuutta. Kaikki muut tuotemerkit ja tuotenimet ovat vastaavien omistajiensa tuotemerkkejä tai rekisteröityjä tuotemerkkejä. Pentair pyrkii parantamaan jatkuvasti tuotteitaan ja palveluitaan, minkä vuoksi se pidättää oikeuden tehdä muutoksia tuotteiden muotoiluun ja teknisiin tietoihin ilmoittamatta siitä etukäteen. Pentair on tasa-arvoa edistävä ja yhtäläisiä mahdollisuuksia tarjoava työnantaja Pentair plc. Kaikki oikeudet pidätetään. 16
