1 Yleisimmät tuotteet. Voimassa alkaen. GRUNDFOS HINNASTO 2016 YLEISIMMÄT TUOTTEET Hinnat ilmoitettu ilman arvonlisäveroa (alv. 0 %).

2 GLOBAALIA AMMATTITAITOA SUOMALAISILLE ASIAKKAILLE Grundfos on tanskalainen pumppuvalmistaja, joka tuottaa vuodessa yli 16 miljoonaa pumppua. Vuonna 1945 perustettu yhtiö työllistää noin henkeä yli 80 maassa. Suomessa Grundfosin palveluksessa on noin 120 henkilöä myynnissä, tuotekehityksessä sekä pumppaamojen valmistuksessa. Toukokuussa vuonna 2015 Grundfosin suomalainen myyntiyhtiö Oy Grundfos Pumput Ab ja tuotantoyhtiö Oy Grundfos Environment Finland Ab muuttivat saman katon alle Vantaan Trukkikujalle. Uudessa Grundfosin suomalaisessa osaamiskeskuksessa yhdistyvät sekä kansainvälinen tuotekehitys, pumppaamosuunnittelu, huolto että myynti. TUOTEKEHITYS, LABORATORIO JA PUMPPAAMOVALMISTUS Grundfos arvostaa suomalaista tietotaitoa jätevesipumpuista, sillä suomalaisilla on pitkät perinteet kunnallisista jätevesijärjestelmistä. Trukkikujalla työskentelee noin 20 suunnittelun ja tuotekehityksen ammattilaista osana Grundfosin kansainvälistä tuotekehitystoimintaa. Myös jätevesipumppujen globaali asiakastuki on sijoittunut Trukkikujalle. Uudessa toimitilassa tuotekehityksellä on käytössään laboratorio ja pumppujen testiallas. Laboratoriossa voidaan rakentaa pumppujen prototyyppejä, tehdä tarkkoja 3Dmittauksia, tutkia materiaaleja ja lujuuksia sekä testata pumppuja ja moottoreita. Suomen suurimmassa pumppujen testialtaassa voidaan puolestaan testata sekä uusien että vanhojen pumppujen energiatehokkuutta sekä toimintojen vastaavuutta tehdasasetuksiin huollon jälkeen. Grundfos Environment Finlandin pumppaamotuotanto on yhä Joutsassa, missä kokoonpannaan PE- ja lasikuitusäiliöt. Yksikkö toimii myös konsernin lasikuitupumppaamoiden globaalina tuotetukena. TALOTEKNINEN JA KUNNALLISTEKNINEN HUOLTOPALVELU Vantaan toimipisteessä on hyvin varustellut huoltotilat sekä taloteknisille että kunnallisteknisille tuotteille. Huoltohalleissa on huomioitu työturvallisuus, ergonomia ja hygieniasäädökset. Huollossa voidaan testata kaikki talotekniset tuotteet, mm. porakaivo-, paineenkorotus-, ja uppopumput. Isot uppopumput, aina 550 kw asti, voidaan koekäyttää tuotekehityksen testialtaassa. OSAAMISKESKUKSESSA YHDISTYY ERI AMMATTILAISTEN TIETOTAITO Tuotekehityksen ja huollon lisäksi Trukkikujalla toimii Grundfosin Suomen hallinto-organisaatio sekä kotimaan myynti. Yhteisen toimipisteen ansiosta eri osastojen ammattilaiset pystyvät työskentelemään saumattomasti yhteen. Tästä hyötyvät erityisesti myynti, jonka apuna ovat alan erikoissuunnittelijat ja asiantuntijat, sekä tuotekehitys ja huolto, jotka voivat erilaisten asiakasprojektien myötä vaikuttaa Grundfosin globaaliin tuotekehitykseen. Lopullisen hyödyn saa asiakas, joka voi olla varma, että jokaisen pumppu- ja pumppaamosovelluksen takana on parasta mahdollista ammattitaitoa.

3 RÄÄTÄLÖIDYT PUMPPAAMOT GRUNDFOS PUMPPAAMOT OVAT SUOMALAISTA LAATUTYÖTÄ Grundfos valmistaa lasikuituisia jätevesipumppaamoita Joutsan tehtaalla, josta on hyvät kulkuyhteydet ympäri maata. Suomen lisäksi pumppaamoita viedään myös Baltiaan, Venäjälle, Ruotsiin ja Norjaan. Pumppaamokokonaisuuksien valmistamisessa käytämme hyödyksi 40 vuoden aikana kertynyttä tietotaitoa. Yli säiliön valmistuksen jälkeen osaamme vastata skandinaavisen ilmaston ja maaston asettamiin haasteisiin. Laadukkaista raaka-aineista tehdyt ja yksilöllisesti räätälöidyt pumppaamot kestävät aikaa ja kulutusta. Pumppaamosäiliöiden halkaisija voi olla 900 mm 3000 mm, ja tehtaallamme pystytään valmistamaan jopa 12 metriä korkeita säiliöitä. Valikoimaan kuuluu perussäiliöiden lisäksi myös mökkipumppaamot, turvapumppaamot ja matalaenergiapumppaamot. SMART PUMP 2:LLA MITOITAT PUMPPAAMOT NOPEASTI JA HELPOSTI Smart Pump 2 on jätevesipumppujen ja jätevesiverkostojen mitoitusohjelma, jonka voit asentaa omalle tietokoneellesi. Ohjelman avulla voidaan mitoittaa vesiosuuskuntien ja pienten kunnallisten pumppaamoiden kapasiteettia. Ohjelmaa on helppo ja nopea käyttää. Sen avulla voidaan mitoittaa ja valita oikeanlaiset pumput, tarkastella vesiverkostoa ja laskea putkiston kuormitusta. Tiedot voidaan tallentaa projekteiksi, jotka siten ovat aina käden ulottuvilla. Projekteista voidaan tulostaa myös pdf-raportit. Smart Pump 2 on lisenssivapaa ohjelma, jonka voit tilata omalta Grundfos-edustajaltasi. GRUNDFOS KONTTIPUMPPAAMO Grundfosin siirrettävä konttipumppaamo soveltuu moniin tilapäisiin pumppaustarpeisiin. Siirtojen ajaksi kokoonpanoa ei tarvitse muuttaa tai purkaa, joten konttipumppaamoa on helppo ja nopea käyttää aina tarpeen tullen. Konttipumppaamo suunnitellaan ja valmistetaan aina asiakkaan vaatimusten mukaan.

4 AAKKOSELLINEN HAKEMISTO AEROJET...86 ALPHA ALPHA ALPHA AMD CIM CIU CM...50 CMB...44 CMB-SP...44 CME...50 CMBE...44 CM-SP...50 CONLIFT CR 5-DW CR...51 CRE...51 CUE...93 DDD...92 DIGITAL DOSING DME...79 DP DP AUTOADAPT DPI DW...34 EF...36 EF AUTOADAPT...36 ELSA-DC (DEDICATED CONTROLS) ELSA-I GRM...92 GRUNDFOS GO REMOTE...88 GT-C...48 GT-H...48 GT-HR...48 GTP...22 HYDRO MPC HYDRO MULTI-E HYDRO MULTI-S HYDRO SOLO-E JP...43 JPB...43 KUNNALLISTEKNISET MATALAENERGIAPUMPPAAMOT...78 KUNNALLISTEKNISET TURVAPUMPPAAMOT KUNNALLISTEKNISET UPPOPUMPPAAMOT...76 LIFTAWAY MAGNA MAGNA MBS KIT MQ...42 MTA MTH MTR MTS MULTI-BOX...30 MULTILIFT NB NBE NK NKE PM...42 POLAR 7S POLAR POLAR POLAR POLAR POLAR IPK RPI SB SBA SEG SEG AUTOADAPT SFG SL SL1 AUTOADAPT...39 SLV...39 SLV AUTOADAPT...39 SMART DIGITAL DDA SMART DIGITAL DDC SMART DIGITAL DDE SMG SOLOLIFT SP...26 SQE...26 SRG TP...14 TPE...14 TPE UNILIFT AP UNILIFT AP-B UNILIFT CC...30 UNILIFT KP...31 UP... 7 UPS... 7 UPS VFI

5 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS Pienet kiertovesipumput... ALPHA1, ALPHA2, ALPHA3, UP, UPS, UPS Suuret kiertovesi- ja in-line-pumput... MAGNA1, MAGNA3, TP, TPE, TPE Glykolin täyttöpumppaamo...gtp...22 UPPO- JA JÄTEVESIPUMPUT Uppopumput, upotettavat vesiautomaatit...sb, SBA...25 Porakaivopumput... SP, SQE...26 Tyhjennyspumput... UNILIFT CC, MULTI-BOX, UNILIFT KP, UNILIFT AP/AP-B Työmaapumput... DW...34 Perus- ja harmaavesipumput... DP/DP AUTOADAPT, EF/EF AUTOADAPT Jätevesipumput...SEG/SEG AUTOADAPT, SLV/SLV AUTOADAPT, SL1/SL1 AUTOADAPT) VESIAUTOMAATIT, PAINEENKOROTUS JA PAINEASTIAT Pressostaatit, puutarhapumput, vesiautomaatit...pm, MQ, JP, JPB, CMB, CMBE, CMB-SP...42 Paineenkorotusasemat... HYDRO SOLO-E, HYDRO MULTI-E, HYDRO MULTI-S, HYDRO MPC...45 Ejektoripumput... CR 5-DW...47 Kalvopaine- ja paisuntasäiliöt... GT-H, GT-C, GT-HR KESKIPAKOPUMPUT Monijaksoiset keskipakopumput... CM, CME, CM-SP...50 In-line-keskipakopumput...CR, CRE...51 Yksijaksoiset keskipakopumput... NB, NBE, NK, NKE Leikkuunestepumput...MTA, MTH, MTR, MTS PUMPPAAMOT JA JÄTEVEDENKÄSITTELY Pienpumppaamot...CONLIFT, MULTILIFT, SOLOLIFT2, LIFTAWAY Ilmanpoistokaivot, perusvesipumppaamot... POLAR 7S, POLAR IPK Kiinteistöpumppaamot, linjapumppaamot... POLAR 9, POLAR 10, POLAR 1000, POLAR Kunnallistekniset pumppaamot...76 Annostelupumput... DIGITAL DOSING DME, SMART DIGITAL DDA, DDE, DDC...79 Sekoittimet, ilmastimet... AMD, SFG, SMG, SRG, AEROJET...85 AUTOMAATIO JA OHJAUS Mobiilisovellus...GRUNDFOS GO REMOTE Kommunikointimodulit... CIM, CIU Pumppujen ohjaus...elsa-dc, ELSA-i, GRM, DDD Taajuusmuuttajat, anturit... CUE, RPI, MBS KIT, DPI, VFI...93 Valinta- ja vaihtotaulukot Huolto, saneeraus Yleiset toimitus- ja takuuehdot, rahtihinnat, käsittelypyyntölomake Yhteystiedot

6 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS

7 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> UP, UPs, ups2 KIERTOVESIPUMPPU UP, UPS, UPS2 Grundfosin pronssipesäinen UP Comfort -pumppu on energiatehokas ja yksinkertainen pumppu kotitalouksien käyttöveden kierrätykseen. UP 15-14B PM COM- FORT -mallin energiankulutus on vain 8 W! Grundfosin UP- ja UPS-kiertovesipumput on tarkoitettu käyttövedelle ja niissä on RST-pesä. Grundfos UPS2 on varustettu valurautapesällä ja se sopii vain lämmitysjärjestelmiin, ei käyttövedelle. UP 15-14B PM Comfort UPS N 180 UPS UP 1X230 V, KÄYTTÖVEDELLE numero väli mm LVI Asennus Liitäntä* Teho (P1) W Virta A Paino kg Hinta UP B PM Comfort G ½ ** , UP N G 1¼ , UP N G 1¼ , UP N G 1¼ , UP N G 1¼ , * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ** Vaatii erillisen nipan UP 3X400 V, KÄYTTÖVEDELLE numero väli mm LVI Asennus Liitäntä* Teho (P1) W Virta A Paino kg Hinta UP N G 1¼ , UP N G 1¼ , * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. UPS 1X230 V, KÄYTTÖVEDELLE numero väli mm LVI- Asennus Liitäntä* Teho (P1) W Virta A Paino kg Hinta UPS N G 1½ , UPS N G 1½ , UPS N G 1½ , UPS N G , UPS N G , * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. UPS2 1X230 V, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN LVI numero Liitäntä* Asennusväli mm Teho (P1) W Virta A Paino kg Hinta UPS G 1½ ,1 2,9 364 UPS G ,1 2,9 416 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET SIVULTA 22. 7

8 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> alpha1, alpha2, ALPHA3 KIERTOVESIPUMPPU ALPHA1, ALPHA2, ALPHA3 Grundfos ALPHA1 on yksinkertainen, mutta kustannustehokas kiertovesipumppu. Helppokäyttöisen, luotettavan ja varmatoimisen ALPHA1-pumpun energiatehokkuus täyttää EuP direktiivin vaatimukset. ALPHA2 on nyt tutkitusti luokkansa energiatehokkain (VDE:n tutkimus, ID: ). ALPHA2-mallien AUTOADAPT-toiminto tekee käytöstä helppoa ja säästää energiaa säätämällä pumpun toiminnan aina optimaaliseksi. ALPHA2:n uudet ominaisuudet kuivakäyntisuoja ja kesätila yhdessä muiden jo hyväksi havaittujen ja edistyksellisten ominaisuuksien kuten antimagneettisuus, yhden näppäimen ohjaus ja värinäkäynnistys, tekevät ALPHA2:sta parhaan valinnan kiertovesipumpuksi. ALPHA2-pumppujen mukana toimitetaan näppärä eristekuori. Uusi Grundfos ALPHA3 vie kotitalouksien lämmitysjärjestelmiin tarkoitetut kiertovesipumput aivan uudelle tasolle. Sen sisäänrakennettu kommunikointiominaisuus mahdollistaa lämmitysjärjestelmien helpon ja nopean tasapainotuksen yhdessä ALPHA Reader lukijan ja Grundfos GO Balance -sovelluksen kanssa. Muilta ominaisuuksiltaan ALPHA3 vastaa ALPHA2:ta. ALPHA-kiertovesipumppujen N-mallien pumppupesä on valmistettu ruostumattomasta teräksestä. N-mallit sopivat käyttövedelle tai erittäin vaativiin lämmitysjärjestelmiin. ALPHA1 1X230 V, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN LVI -numero Liitäntä* EEI Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta ALPHA G 1½ 0, ,19 2,3 211 ALPHA G 1½ 0, ,38 2,3 243 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ALPHA1 ALPHA3 ja ALPHA Reader ALPHA2 eristekuoressa ALPHA1 N 1X230 V, KÄYTTÖVEDELLE LVI -numero Liitäntä* EEI Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta ALPHA N G 1¼ ,34 3,1 507 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ALPHA2 1X230 V, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN, AUTOADAPT LVI -numero Liitäntä* EEI Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta ALPHA G 1 0, ,18 1,8 303 ALPHA G 1 0, ,32 1,8 348 ALPHA G 1½ 0, ,18 2,1 275 ALPHA G 1½ 0, ,32 2,3 316 ALPHA G 1½ 0, ,18 2,1 275 ALPHA G 1½ 0, ,32 2,3 316 ALPHA G 2 0, ,18 2,3 303 ALPHA G 2 0, ,32 2,3 348 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET SIVULTA 22. 8

9 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> Kiertovesipumppujen AUTOADAPT-toiminto ALPHA2 N 1X230 V, KÄYTTÖVEDELLE, AUTOADAPT LVI -numero Liitäntä* EEI Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta ALPHA N G 1½ ,19 3,2 545 ALPHA N G 1½ ,38 3,2 627 ALPHA N G ,18 2,4 599 ALPHA N G ,32 2,4 689 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ALPHA3 1X230 V, LÄMMITYSJÄRJESTELMIIN, AUTOADAPT LVI -numero Liitäntä* EEI Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta ALPHA G 1 0, ,18 1,8 415 ALPHA G 1 0, ,32 1,8 475 ALPHA G 1 0, ,44 1,9 595 ALPHA G 1½ 0, ,18 2,1 375 ALPHA G 1½ 0, ,32 2,3 435 ALPHA G 1½ 0, , ALPHA G 1½ 0, ,18 2,1 380 ALPHA G 1½ 0, ,32 2,3 435 ALPHA G 1½ 0, ,44 2,1 545 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. KIERTOVESIPUMPUN LIITINPARIN VALINTA KIERTOVESIPUMPPUJEN AUTOADAPT-TOIMINTO ASENNUS ON NYT HELPOMPAA KUIN KOSKAAN Grundfosin kehittämä ja patentoima AUTOADAPT-toimintomuoto tekee kiertovesipumpun asentamisesta ja käyttöönottamisesta entistä helpompaa. AUTOADAPT takaa myös parhaimman energiatehokkuuden etsimällä optimaalisen toimintapisteen. MITÄ AUTOADAPT TEKEE? Pumpputyyppi Pumpun kierre Putkiliittimen kierre Sopiva liitinpari Rp 20-xx N G 1¼ Rp ¾ , Tehdasasetuksena oleva AUTOADAPT-toiminto analysoi lämmitysjärjestelmää etsien jatkuvasti oikeaa toimintapistettä. Se vähentää venttiilien kohinaa säätämällä painetasoa venttiilien asennon mukaisesti. AUTOADAPT-toimintomuoto on oikea valinta 80 % järjestelmistä. 25-xx G 1½ Rp xx N G 1½ Rp , xx G 2 Rp 1¼ xx N G 2 Rp 1¼ MITEN AUTOADAPT TOIMII? AUTOADAPT aloittaa toimintansa viitepisteestä, joka on keskellä AUTOADAPT-säätöaluetta. Tästä pisteestä pumppu aloittaa analysoimaan järjestelmän lämmitystarvetta. Mikäli järjestelmän vaatima toimintapiste poikkeaa tehdasasetteisesta viitearvosta, reagoi pumppu säätämällä toimintaansa. Toisin sanoen pumppu lisää tehoa, mikäli viitepiste on alempana kuin järjestelmän vaatima toimintapiste, tai pienentää pumppaustehoa, mikäli lämmitystarve on alhaisempi kuin tehdasasetteinen viitepiste. MITÄ HYÖTYÄ AUTOADAPT TUO? Asettamalla pumppu AUTOADAPT-toimintomuodolle, asentaja säästää omaa arvokasta aikaansa antamalla pumpun huolehtia oikean toimintapisteen valinnasta. AUTOADAPT säätyy lämmitystarpeen ja vuodenaikojen mukaisesti ja takaa siten energiatehokkaan toiminnan. KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS AUTOADAPT-toimintamuoto on tehdasasetuksena ALPHA2-, ALPHA3- ja MAGNA3-sarjan pumpuissa. (Huom. ALPHA1- ja MAGNA1 -sarjan pumpuissa ei ole AUTOADAPT -toimintamuotoa.) 9

10 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> MAgna1, magna3 KIERTOVESIPUMPPU MAGNA1, MAGNA3 Grundfosin MAGNA-kiertovesipumput soveltuvat lämpimän käyttöveden kierrätykseen tai osaksi lämmitys- ja jäähdytysjärjestelmiä kotitalouksissa, liikehuoneistoissa sekä kevyessä teollisuuskäytössä. MAGNA1 on kehitetty korvaamaan vanhat UPS 200 -sarjan pumput. MAGNA1 on energiatehokas valinta sovelluksiin ja järjestelmiin, joissa ei vaadita liitäntöjä rakennusautomaatioon. MAGNA1-sarja on kattava, ja siitä löytyy pumppuja kierreyhteellisistä pumpuista aina DN100 laippayhteillä varustettuihin malleihin saakka. Toisin kuin vanha UPS 200 -sarja, MAGNA1- pumput ovat 1-vaiheisia, ja ne täyttävät EuP-direktiivin asettamat energiatehokkuusvaatimukset. MAGNA1-pumppu ei sisällä ulkoisen viestinnän ominaisuuksia, vaan se toimii täysin itsenäisenä lämmitys-, jäähdytys- tai maalämpöjärjestelmissä. MAGNA3-kiertovesipumppu tarjoaa älykkään ratkaisun kaikkiin lämmitys-, ilmanvaihto- ja jäähdytys järjestelmiin. MAGNA3:n energiankulutus on reilusti alle energia tehok kuus direktiivien tavoitetason. MAGNA3-pumpuissa esiasennettuna oleva AUTOADAPT-toiminto mahdollistaa helpon käyttöönoton ja optimoi pumpun toimintaa, lisäksi pumpussa oleva FLOWLIMIT rajaa enimmäisvirtaaman ja tekee venttiilit tarpeettomiksi. MAGNA3 mittaa ja kontrolloi järjestelmän lämpöenergian kulutusta sisäänrakennetulla lämpöenergiamittarilla. Grundfos GO Remote -mobiilisovelluksella voidaan ohjata hankalassakin paikassa olevaa pumppua. MAGNA1 MAGNA3 F N-mallien pumppupesä on ruostumattomasta teräksestä, joten ne sopivat myös käyttövedelle. F-mallit ovat laippakiinnityksellä. MAGNA3 N MAGNA3 / MAGNA1 VERTAILUTAULUKKO Ominaisuus MAGNA3 MAGNA1 Nostokorkeus, maks. 18 m 18 m Virtaama, maks. 70 m 3 /h 70 m 3 /h Teho, maks W 1550 W Pumpattavan nesteen lämpötila C C Ulkoinen lämpötila C C AUTOADAPT / FLOWADAPT / FLOWLIMIT Kyllä Ei Suhteellinen- ja vakiopainesäätö Kyllä 3 käyrää molemmissa Vakionopeuskäyttö Kyllä 3 käyrää Näyttö Väri TFT Ei Lämpöenergiamittaus Kyllä Ei T/ P-säätö 2:lla anturilla Kyllä Ei Ulkoinen viestintä 1 analoginen tulo, 3 digitaalinen tulo, Ei 2 relelähtö Väylälähdöt Kaikki yleisimmät Ei väylälähtöä Tiedot toimintatilasta Kyllä Ei Grundfos GO Remote -yhteensopiva Kyllä Ei 10

11 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> MAgna1, magna3 MAGNA1 1X230 V, KÄYTTÖVEDELLE, TAAJUUSMUUTTAJALLA, KIERREYHTEELLÄ LVI-numero Liitäntä* Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta MAGNA N G 1½ ,45 4,4 782 MAGNA N G 1½ ,74 4,4 929 MAGNA N G 1½ ,03 4, MAGNA N G 1½ ,42 4, MAGNA N G 1½ ,51 4, MAGNA N G ,59 4,4 961 MAGNA N G ,9 4, MAGNA N G ,22 4, MAGNA N G ,41 4, * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. MAGNA1 1X230 V, TAAJUUSMUUTTAJALLA, KIERREYHTEELLÄ LVI numero Liitäntä* Asennusväli mm EEI Teho (P1) W Maks. virta A Paino kg MAGNA G 1½ 180 0, ,45 4,4 504 MAGNA G 1½ 180 0, ,74 4,4 599 MAGNA G 1½ 180 0, ,03 4,4 683 MAGNA G 1½ 180 0, ,42 4,4 757 MAGNA G 1½ 180 0, ,51 4,4 851 MAGNA G , ,59 4,4 620 MAGNA G , ,9 4,4 725 MAGNA G , ,22 4,4 757 MAGNA G , ,41 4,4 830 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. MAGNA1 1X230 V, TAAJUUSMUUTTAJALLA, LAIPPAYHTEELLÄ LVI numero Liitäntä Asennusväli mm EEI Teho (P1) W Maks. virta A Hinta Paino kg Hinta MAGNA F DN , ,9 7,4 799 MAGNA F DN , ,22 7,4 841 MAGNA F DN , ,41 7,4 967 MAGNA F DN , ,48 15, MAGNA F DN , ,72 9,5 851 MAGNA F DN , ,56 9,5 935 MAGNA F DN , ,18 16, MAGNA F DN , ,65 16, MAGNA F DN , ,05 16, MAGNA F DN , ,71 16, MAGNA F DN , ,71 16, MAGNA F DN , ,65 17, MAGNA F DN , ,15 17, MAGNA F DN , ,48 17, MAGNA F DN , ,9 18, MAGNA F DN , ,37 18, MAGNA F DN , ,87 19, MAGNA F DN , ,4 19, MAGNA F DN , ,9 20, MAGNA F DN , ,64 20, MAGNA F DN , ,11 21, MAGNA F DN , ,73 21, MAGNA F DN , ,42 21, MAGNA F DN , ,53 24,

12 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> MAgna1, magna3 MAGNA1 1X230 V, TAAJUUSMUUTTAJALLA, LAIPPAYHTEELLÄ LVI numero Liitäntä Asennusväli mm EEI Teho (P1) W Maks. virta A Paino kg Hinta MAGNA F DN , ,49 26, MAGNA F DN , ,37 26, MAGNA F DN , ,14 29, MAGNA F DN , ,45 30, MAGNA F DN , ,59 30, MAGNA F DN , ,32 34, MAGNA F DN , ,13 34, MAGNA F DN , ,71 34, MAGNA F DN , ,32 34, MAGNA F DN , ,73 34, MAGNA3 1X230 V, KÄYTTÖVEDELLE, AUTOADAPT, TAAJUUSMUUTTAJALLA, KIERREYHTEELLÄ LVI-numero Liitäntä* Asennusväli mm Teho (P1) W Maks. virta A Paino kg Hinta MAGNA N G 1½" ,46 5,3 996 MAGNA N G 1½" ,75 5, MAGNA N G 1½" ,02 5, MAGNA N G 1½" ,33 5, MAGNA N G 2" ,19 5, MAGNA N G 2" ,47 5, * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. MAGNA3 1X230 V, AUTOADAPT, TAAJUUSMUUTTAJALLA, KIERREYHTEELLÄ LVI numero Liitäntä Asennusväli mm EEI Teho (P1) W Maks. virta A Paino kg Hinta MAGNA G 1½ 180 0, , MAGNA G 1½ 180 0, , MAGNA G 1½ 180 0, , MAGNA G 1½ 180 0, , MAGNA G 1½ 180 0, , MAGNA G , , MAGNA G , , MAGNA G , , MAGNA G , , * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. MAGNA3 1X230 V, TAAJUUSMUUTTAJALLA, LAIPPAYHTEELLÄ LVI numero Liitäntä Asennusväli mm EEI Teho (P1) W Maks. virta A Paino kg Hinta MAGNA F DN , ,61 8, MAGNA F DN , ,91 8, MAGNA F DN , ,19 8, MAGNA F DN , ,47 8, MAGNA F DN , ,46 14, MAGNA F DN , ,8 10, MAGNA F DN , ,47 10, MAGNA F DN , ,09 15, MAGNA F DN , ,48 15, MAGNA F DN , ,91 15, MAGNA F DN , ,61 15, MAGNA F DN , ,61 15,

13 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> MAgna1, magna3 MAGNA3 1X230 V, TAAJUUSMUUTTAJALLA, LAIPPAYHTEELLÄ LVI numero Liitäntä Asennusväli mm EEI Teho (P1) W Maks. virta A Paino kg Hinta MAGNA F DN , , MAGNA F DN , , MAGNA F DN , , MAGNA F DN , ,85 17, MAGNA F DN , ,28 17, MAGNA F DN , ,74 18, MAGNA F DN , ,26 18, MAGNA F DN , ,83 20, MAGNA F DN , ,52 20, MAGNA F DN , , MAGNA F DN , , MAGNA F DN , , MAGNA F DN , , MAGNA F DN , ,43 25, MAGNA F DN , ,28 25, MAGNA F DN , , MAGNA F DN , ,26 28, MAGNA F DN , ,43 28, MAGNA F DN , ,39 32, MAGNA F DN , ,93 32, MAGNA F DN , ,31 33, MAGNA F DN , ,5 33, MAGNA F DN , ,97 33, KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET SIVULTA 22. MAGNA3-PUMPUISSA NYT T/ P-SÄÄTÖ T/ P-SÄÄTÖ Uudistuneessa MAGNA3-pumpussa on nyt mukana myös T/ P-säätö, jolla pumppua voidaan säätää vakiolämpötilaerolla. SISÄÄNRAKENNETTU LÄMPÖENERGIAN MITTAUS MAGNA3 valvoo järjestelmän lämpöenergian jakautumista ja kulutusta, jolloin vältetään järjestelmän epätasapainon aiheuttamat turhat kustannukset. Erillistä energiamittaria ei tarvita. Mittauksen tarkkuus on +/-1 %... +/-10 % toimintopisteestä riipuen. Lämpöenergianmittaus toimii uudistuneessa MAGNA3- pumpussa myös jäähdytysjärjestelmissä. VÄHÄISEMPI TARVE TASAPAINOTUSVENTTIILEILLE FLOWLIMIT-toiminto ja FLOWADAPT-ohjausmuoto mahdollistavat virtaamarajoituksen enimmäisarvon asettamisen MAGNA3-pumpulle. Pumppu tarkkailee jatkuvasti haluttua virtaamaa, mikä vähentää järjestelmän epätasapainoriskiä ja tasausventtiilien tarvetta. Tämä parantaa järjestelmän kokonaisenergiatehokkuutta. 13

14 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 IN-LINE-PUMPPU TP, TPE, TPE3 TP-pumput ovat yksijaksoisia in-line-keskipakopumppuja. Ne soveltuvat mm. kiertovesipumpuiksi erilaisiin lämmitys- ja jäähdytysjärjestelmiin, ilmanvaihtojärjestelmiin sekä raakaveden pumppaukseen. Pumput on varustettu lyhyellä kytkimellä, eli pumppu ja moottori ovat erillisiä yksiköitä. Uusi TPE3 on erittäin energiatehokas mallisto in-line-pumppuja, jonka moottori täyttää vaivatta IE4-vaatimukset vaikka integroidun taajuusmuuttajankin energiankulutus laskettaisiin mukaan. TPE3 sisältää integroidun lämpöenergiamittarin ja lämpötila-anturin, joiden lisäksi tarvitaan vain yksi ulkoinen anturi T-säätötapaa varten. Lämpöenergiamittauksen avulla voidaan tarkkailla lämpöenergian jakautumista ja kulutusta. Se auttaa estämään liian suuret energialaskut, jotka aiheutuvat järjestelmän epätasapainosta. TPE3:n FLOWLIMIT-toiminto ja FLOWADAPT -säätötapa voivat poistaa pumpun kuristusventtilin tarpeen ja vähentää siten painehäviötä. TP-versiot: TP, Sarja 100 pienet pumput kierreyhteellä TP, Sarja 200 laipalla DN32 DN100 PN10 TP, Sarja 300 laipalla DN32 DN250 PN16 TPE, Sarja 2000 integroidulla taajuusmuuttajalla ja paine-eroanturilla TPE3 integroidulla taajuusmuuttajalla ja lämpötila/paine-ero-anturilla TP 32-60/2 TPE3 Akselitiivisteiden nimiavain sivulla 105. KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET SIVULTA 22 TP, SARJA 100 3X400 V, 50HZ, 2950 R/MIN, PN10, LÄMMITYSJÄRJESTELMIIN: BUBE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä* MEI Moottori Hinta TP 25-50/ ,12 0, R 1 ** *** 455 TP 25-80/ ,18 0, R 1 0,55 *** 512 TP 25-90/ , R 1 0,7 *** 565 TP 32-50/ ,12 0, R 1 ¼ ** *** 554 TP 32-80/ ,25 0, R 1 ¼ 0,7 *** 591 TP 32-90/ , R 1 ¼ 0,7 *** TP 40-50/ ,12 0, DN 40 ** *** 678 TP 40-80/ ,25 0, DN 40 0,7 *** 775 TP 40-90/ , DN 40 0,7 *** 827 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ** ei kuulu MEI-luokituksen piiriin, koska parhaassa toimintapisteessä virtaama on alle 6 m³/h. *** Ei kuulu IE-luokituksen piiriin. TP, SARJA 100 3X400 V, 50HZ, 2950 R/MIN, PN10, JÄÄHDYTYSJÄRJESTELMIIN: RUUE/GQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä* MEI Moottori Hinta TP 25-50/ ,12 0, R 1 ** *** 505 TP 25-80/ ,18 0, R 1 0,55 *** 562 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ** ei kuulu MEI-luokituksen piiriin, koska parhaassa toimintapisteessä virtaama on alle 6 m³/h. *** Ei kuulu IE-luokituksen piiriin. 14

15 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TP, SARJA 100 3X400 V, 50HZ, 2950 R/MIN, PN10, JÄÄHDYTYSJÄRJESTELMIIN: RUUE/GQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä* MEI Moottori Hinta TP 25-90/ , R 1 0,7 *** 615 TP 32-50/ ,12 0, R 1 ¼ ** *** 604 TP 32-80/ ,25 0, R 1 ¼ 0,7 *** 641 TP 32-90/ , R 1 ¼ 0,7 *** 694 TP 40-50/ ,12 0, DN 40 ** *** 728 TP 40-80/ ,25 0, DN 40 0,7 *** 825 TP 40-90/ , DN 40 0,7 *** 877 * Pumpussa oleva kierre. Putkeen tuleva liitososa, katso valintaopas sivulta 9 ja hinnat sivulta 22. ** ei kuulu MEI-luokituksen piiriin, koska parhaassa toimintapisteessä virtaama on alle 6 m³/h. *** Ei kuulu IE-luokituksen piiriin. TP, SARJA 200 3X400 V, 50HZ, 2900 R/MIN, PN10, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP 32-60/ ,25 0, DN 32 0,56 * 744 TP / , DN 32 0,4 * 930 TP / , DN 32 0,64 * 930 TP / ,55 1, DN 32 0,64 * TP / ,75 1,9 280 DN 32 0,64 IE TP 40-60/ ,25 0, DN 40 0,7 * 850 TP / , DN 40 0,7 * TP / ,55 1, DN 40 0,7 * TP / ,75 1,9 320 DN 40 0,44 IE TP / ,1 2,5 320 DN 40 0,61 IE TP / ,5 3, DN 40 0,7 IE TP 50-60/ , DN 50 0,6 * TP / ,75 1,9 280 DN 50 0,45 IE TP / ,75 1,9 280 DN 50 0,7 IE TP 65-60/ ,55 1, DN 65 0,7 * TP / ,1 2,5 340 DN 65 0,59 IE TP / ,5 3, DN 65 0,7 IE TP / ,5 3, DN 80 0,7 IE TP / ,2 4, DN 100 0,7 IE * Ei kuulu IE-luokituksen piiriin. TP, SARJA 200 3X400 V, 50HZ,1450 R/MIN, PN10, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP 32-30/ ,12 0, DN 32 * ** 701 TP 32-40/ ,25 0, DN 32 * ** 848 TP 32-60/ ,25 0, DN 32 * ** 867 TP 40-30/ ,12 0, DN 40 0,7 ** 826 TP 40-60/ ,25 0, DN 40 0,7 ** TP 40-90/ ,25 0, DN 40 0,7 ** TP 50-30/ ,25 0, DN 50 0,7 ** TP 50-60/ ,37 1,1 280 DN 50 0,7 ** TP 65-30/ ,25 0, DN 65 0,7 ** TP 65-60/ ,55 1,5 340 DN 65 0,7 ** TP 80-30/ ,37 1,1 360 DN 80 0,7 ** TP 80-60/ ,75 1,9 360 DN 80 0,7 IE TP / ,55 1,5 450 DN 100 0,45 ** TP / ,1 2,8 450 DN 100 0,7 IE * ei kuulu MEI-luokituksen piiriin, koska parhaassa toimintapisteessä virtaama on alle 6 m³/h. ** Ei kuulu IE-luokituksen piiriin. 15

16 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TP, SARJA 300 3X400 V, 50HZ, 1450 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP / ,10 4,35/2, DN 32 0,7 IE TP / ,50 5,45/3, DN 32 0,7 IE TP / ,20 7,70/4, DN 32 0,7 IE TP / ,00 11,0/6, DN 32 0,7 IE TP / ,00 7, DN 32 0,5 IE TP / ,50 11,0 440 DN 32 0,5 IE TP / ,20 7,70/4, DN 40 0,52 IE TP / ,00 11,0/6, DN 40 0,52 IE TP / ,00 7, DN 40 0,52 IE TP / ,50 11,0 440 DN 40 0,7 IE TP / ,50 14,4-14,0/8,30-8, DN 40 0,7 IE TP / ,0 20,8-19,8/12,0-11,8 440 DN 40 0,7 IE TP / ,10 4,35/2, DN 50 0,7 IE TP / ,50 5,45/3, DN 50 0,7 IE TP / ,20 7,70/4, DN 50 0,7 IE TP / ,00 11,0/6, DN 50 0,7 IE TP / ,00 7, DN 50 0,7 IE TP / ,50 11,0 340 DN 50 0,7 IE TP / ,50 14,4-14,0/8,30-8, DN 50 0,7 IE TP / ,0 20,8-19,8/12,0-11,8 440 DN 50 0,7 IE TP / ,0 28,0-26,0/16,2-15,6 440 DN 50 0,7 IE TP / ,0 28,0-26,0/16,2-15,6 440 DN 50 0,7 IE TP / ,5 34,5-32,5/20,0-18,8 440 DN 50 0,7 IE TP / ,0 39,5/22,8 440 DN 50 0,7 IE TP / ,20 7,70/4, DN 65 0,7 IE TP / ,00 11,0/6, DN 65 0,7 IE TP / ,00 7, DN 65 0,7 IE TP / ,50 11,0 360 DN 65 0,7 IE TP / ,50 14,4-14,0/8,30-8, DN 65 0,7 IE TP / ,0 20,8-19,8/12,0-11,8 475 DN 65 0,53 IE TP / ,0 28,0-26,0/16,2-15,6 475 DN 65 0,53 IE TP / ,5 34,5-32,5/20,0-18,8 475 DN 65 0,53 IE TP / ,0 39,5/22,8 475 DN 65 0,7 IE TP / ,0 56,0-51,0/32,0-29,5 475 DN 65 0,7 IE TP / ,20 7,70/4, DN 80 0,69 IE TP / ,00 11,0/6, DN 80 0,69 IE TP / ,00 7, DN 80 0,69 IE TP / ,50 11,0 360 DN 80 0,69 IE TP / ,50 14,4-14,0/8,30-8, DN 80 0,68 IE TP / ,0 20,8-19,8/12,0-11,8 440 DN 80 0,68 IE TP / ,0 28,0-26,0/16,2-15,6 440 DN 80 0,68 IE TP / ,5 34,5-32,5/20,0-18,8 500 DN 80 0,7 IE TP / ,0 39,5/22,8 500 DN 80 0,7 IE TP / ,0 56,0-51,0/32,0-29,5 500 DN 80 0,7 IE TP / ,00 7, DN 100 0,58 IE TP / ,50 11,0 500 DN 100 0,58 IE TP / ,50 14,4-14,0/8,30-8, DN 100 0,58 IE TP / ,0 20,8-19,8/12,0-11,8 550 DN 100 0,7 IE TP / ,0 28,0-26,0/16,2-15,6 550 DN 100 0,7 IE

17 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TP, SARJA 300 3X400 V, 50HZ, 1450 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP / ,5 34,5-32,5/20,0-18,8 550 DN 100 0,7 IE TP / ,0 39,5/22,8 550 DN 100 0,7 IE TP / ,0 56,0-51,0/32,0-29,5 550 DN 100 0,65 IE TP, SARJA 300 3X400 V, 50HZ, 2950 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP 32-80/ ,250 1,48/0, DN 32 0,7 * TP / ,370 1,90/1, DN 32 0,7 * TP / ,550 2,60/1, DN 32 0,69 * TP / ,550 2,60/1, DN * TP / ,750 3,30/1, DN 40 0,7 IE TP / ,10 4,85/2, DN 40 0,7 IE TP 50-90/ ,550 2,60/1, DN 50 0,5 NA TP 50-80/ ,750 3,30/1, DN 50 0,7 IE TP / ,10 4,85/2, DN 50 0,7 IE TP / ,50 6,15-6,30/3,55-3, DN 50 0,7 IE TP / ,20 8,50/4, DN 50 0,7 IE TP / ,00 11,0/6, DN 50 0,7 IE TP 65-90/ ,750 3,30/1, DN 65 0,7 IE TP / ,10 4,85/2, DN 65 0,7 IE TP / ,50 6,15-6,30/3,55-3, DN 65 0,7 IE TP / ,20 8,50/4, DN 65 0,7 IE TP / ,00 11,0/6, DN 65 0,7 IE TP / ,00 9, DN 65 0,7 IE TP 80-70/ ,10 4,85/2, DN 80 0,68 IE TP 80-90/ ,50 6,15-6,30/3,55-3, DN 80 0,68 IE TP / ,20 8,50/4, DN 80 0,68 IE TP / ,00 11,0/6, DN 80 0,7 IE TP / ,00 9, DN 80 0,7 IE TP / ,50 11,0-11,0/6,35-6, DN IE TP / ,50 14,9-14,2/8,60-8, DN 80 0,7 IE TP / ,0 21,2-20,4/12,2-12,0 620 DN 80 0,7 IE TP / ,50 6,15-6,30/3,55-3, DN 100 0,7 IE TP / ,20 8,50/4, DN 100 0,7 IE TP / ,00 11,0/6, DN 100 0,7 IE TP / ,00 9, DN 100 0,7 IE TP / ,50 11,0-11,0/6,35-6, DN 100 0,7 IE TP / ,50 14,9-14,2/8,60-8, DN IE TP / ,0 21,2-20,4/12,2-12,0 670 DN IE TP / ,0 29,0-28,0/16,8-16,4 670 DN 100 0,69 IE TP / ,5 37,0-33,5/21,6-19,6 670 DN 100 0,69 IE TP / ,0 42,5-40,5/24,6-23,6 670 DN 100 0,69 IE TP / ,20 8,50/4, DN 125 0,7 IE TP / ,00 11,0/6, DN 125 0,7 IE TP / ,00 9, DN 125 0,7 IE TP / ,50 11,0-11,0/6,35-6, DN IE TP / ,50 14,9-14,2/8,60-8, DN IE TP / ,0 21,2-20,4/12,2-12,0 800 DN 125 0,7 IE * Ei kuulu IE-luokituksen piiriin. 17

18 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TP, SARJA 300 3X400 V, 50HZ, 2950 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP / ,0 29,0-28,0/16,8-16,4 800 DN 125 0,7 IE TP / ,5 37,0-33,5/21,6-19,6 800 DN 125 0,7 IE TP / ,0 42,5-40,5/24,6-23,6 800 DN 125 0,7 IE TP / ,0 57,5-54,0/33,5-31,5 800 DN 125 0,7 IE TP / ,50 11,0-11,0/6,35-6, DN 150 0,7 IE TP / ,50 14,9-14,2/8,60-8, DN 150 0,7 IE TP / ,0 21,2-20,4/12,2-12,0 800 DN 150 0,7 IE TP / ,0 29,0-28,0/16,8-16,4 800 DN 150 0,7 IE TP / ,0 29,0-28,0/16,8-16,4 800 DN 150 0,65 IE TP / ,5 37,0-33,5/21,6-19,6 800 DN 150 0,65 IE TP / ,0 42,5-40,5/24,6-23,6 800 DN 150 0,65 IE TP / ,5 37,0-33,5/21,6-19,6 800 DN 150 0,7 IE TP / ,0 42,5-40,5/24,6-23,6 800 DN 150 0,7 IE TP / ,0 57,5-54,0/33,5-31,5 800 DN 150 0,7 IE TP / ,0 69,0-64,0/39,5-37,0 800 DN 150 0,7 IE TP / ,0 83,0-77,0/48,0-44, DN 150 0,7 IE TP / , ,0/58,0-54, DN 150 0,7 IE TP / , /80,0-74, DN 150 0,7 IE TP / ,00 9, DN 200 0,7 IE TP / ,50 11,0-11,0/6,35-6, DN 200 0,7 IE TP / ,50 14,9-14,2/8,60-8, DN 200 0,7 IE TP / ,0 21,2-20,4/12,2-12,0 900 DN 200 0,7 IE TP / ,0 29,0-28,0/16,8-16,4 900 DN 200 0,7 IE TP / ,0 29,0-28,0/16,8-16,4 900 DN 200 0,7 IE TP / ,5 37,0-33,5/21,6-19,6 900 DN 200 0,7 IE TP / ,0 42,5-40,5/24,6-23,6 900 DN 200 0,7 IE TP / ,0 57,5-54,0/33,5-31,5 900 DN 200 0,7 IE TP / ,0 83,0-77,0/48,0-44,5 900 DN 200 0,7 IE TP / ,0 69,0-64,0/39,5-37,0 900 DN 200 0,7 IE TP / , ,0/58,0-54,0 900 DN 200 0,7 IE TP / ,0 69,0-64,0/39,5-37, DN 200 0,7 IE TP / ,0 83,0-77,0/48,0-44, DN 200 0,7 IE TP / , ,0/58,0-54, DN 200 0,7 IE TP / , /80,0-74,0 900 DN 200 0,7 IE TP / , /80,0-74, DN 200 0,7 IE TP / , /95,0-88, DN 200 0,7 IE TP / / DN 200 0,7 IE TP / / DN 200 0,7 IE * Ei kuulu IE-luokituksen piiriin. TP, SARJA 300 3X400 V, 50HZ, 970 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP / ,50 6,60-5,90/3,80-3, DN 125 0,62 IE TP / ,20 9,15-8,30/5,30-4, DN 125 0,62 IE TP / ,00 7,00-6,40/4,05-3, DN 125 0,7 IE TP / ,00 9,10-8,20/5,20-4, DN 125 0,7 IE TP / ,50 12,2-11,0/7,00-6, DN 125 0,7 IE TP / ,50 16,0-14,6/9,20-8, DN 125 0,7 IE TP / ,20 9,15-8,30/5,30-4, DN 150 0,62 IE TP / ,00 12,0-11,0/7,00-6, DN 150 0,62 IE

19 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TP, SARJA 300 3X400 V, 50HZ, 970 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TP / ,00 9,10-8,20/5,20-4, DN 150 0,62 IE TP / ,50 12,2-11,0/7,00-6, DN 150 0,62 IE TPE, SARJA X400 V, 50HZ, 2950 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä* MEI Moottori Hinta TPE /2-S ,50 2,90-2, DN 32 0,7 * TPE /2-S ,20 4,15-3, DN 32 0,7 * TPE /2-S ,00 6,20-5, DN 32 0,7 IE TPE /2-S ,00 8,10-6, DN 32 0,5 IE TPE /2-S ,50 11,0-8, DN 32 0,5 IE TPE /2-S ,00 6,20-5, DN 40 0,52 IE TPE /2-S ,00 8,10-6, DN 40 0,52 IE TPE /2-S ,50 11,0-8, DN 40 0,7 IE TPE /2-S ,50 14,8-11,6 440 DN 40 0,7 IE TPE /2-S ,0 22,5-18,8 440 DN 40 0,7 IE TPE /2-S ,00 6,20-5, DN 50 0,7 IE TPE /2-S ,00 8,10-6, DN 50 0,7 IE TPE /2-S ,50 11,0-8, DN 50 0,7 IE TPE /2-S ,50 14,8-11,6 440 DN 50 0,7 IE TPE /2-S ,0 22,5-18,8 440 DN 50 0,7 IE TPE /2-S ,0 30,0-26,0 440 DN 50 0,7 IE TPE /2-S ,0 30,0-26,0 440 DN 50 0,7 IE TPE /2-S ,5 37,0-31,0 440 DN 50 0,7 IE TPE /2-S ,0 43,5-35,0 440 DN 50 0,7 IE TPE /2-S ,00 6,20-5, DN 65 0,7 IE TPE /2-S ,00 8,10-6, DN 65 0,7 IE TPE /2-S ,50 11,0-8, DN 65 0,7 IE TPE /2-S ,50 14,8-11,6 360 DN 65 0,7 IE TPE /2-S ,0 22,5-18,8 475 DN 65 0,53 IE TPE /2-S ,0 30,0-26,0 475 DN 65 0,53 IE TPE /2-S ,5 37,0-31,0 475 DN 65 0,53 IE TPE /2-S ,0 43,5-35,0 475 DN 65 0,7 IE TPE /2-S ,00 6,20-5, DN 80 0,69 IE TPE /2-S ,00 8,10-6, DN 80 0,69 IE TPE /2-S ,50 11,0-8, DN 80 0,69 IE TPE /2-S ,50 14,8-11,6 440 DN 80 0,68 IE TPE /2-S ,0 22,5-18,8 440 DN 80 0,68 IE TPE /2-S ,0 30,0-26,0 440 DN 80 0,68 IE TPE /2-S ,5 37,0-31,0 500 DN 80 0,7 IE TPE /2-S ,0 43,5-35,0 500 DN 80 0,7 IE TPE /2-S ,00 8,10-6, DN 100 0,58 IE TPE /2-S ,50 11,0-8, DN 100 0,58 IE TPE /2-S ,50 14,8-11,6 500 DN 100 0,58 IE TPE /2-S ,0 22,5-18,8 550 DN 100 0,7 IE TPE /2-S ,0 30,0-26,0 550 DN 100 0,7 IE TPE /2-S ,5 37,0-31,0 550 DN 100 0,7 IE TPE /2-S ,0 43,5-35,0 550 DN 100 0,7 IE * Ei kuulu IE-luokituksen piiriin. 19

20 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TPE, SARJA X400 V, 50HZ, 1450 R/MIN, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TPE /4-S ,00 8,10-6, DN 65 0,7 IE TPE /4-S ,00 6,30-5, DN 80 0,7 IE TPE /4-S ,00 8,10-6, DN 80 0,7 IE TPE /4-S ,50 11,0-9, DN 80 0,6 IE TPE /4-S ,50 15,0-12,0 620 DN 80 0,7 IE TPE /4-S ,0 22,0-17,8 620 DN 80 0,7 IE TPE /4-S ,50 3,55-2, DN 100 0,7 IE TPE /4-S ,20 4,60-3, DN 100 0,7 IE TPE /4-S ,00 6,30-5, DN 100 0,7 IE TPE /4-S ,00 8,10-6, DN 100 0,7 IE TPE /4-S ,50 11,0-9, DN 100 0,7 IE TPE /4-S ,50 15,0-12,0 670 DN 100 0,45 IE TPE /4-S ,0 22,0-17,8 670 DN 100 0, 45 IE TPE /4-S ,0 30,0-25,4 670 DN 100 0,69 IE TPE /4-S ,5 37,0-30,0 670 DN 100 0,69 IE TPE /4-S ,20 4,60-3, DN 125 0,7 IE TPE /4-S ,00 6,30-5, DN 125 0,7 IE TPE /4-S ,00 8,10-6, DN 125 0,7 IE TPE /4-S ,50 11,0-9, DN 125 0, 46 IE TPE /4-S ,50 15,0-12,0 620 DN 125 0, 46 IE TPE /4-S ,0 22,0-17,8 800 DN 125 0,7 IE TPE /4-S ,0 30,0-25,4 800 DN 125 0,7 IE TPE /4-S ,5 37,0-30,0 800 DN 125 0,7 IE TPE /4-S ,50 11,0-9, DN 150 0,7 IE TPE /4-S ,50 15,0-12,0 800 DN 150 0,7 IE TPE /4-S ,0 22,0-17,8 800 DN 150 0,7 IE TPE /4-S ,0 30,0-25,4 800 DN 150 0,7 IE TPE /4-S ,0 30,0-25,4 800 DN 150 0,65 IE TPE /4-S ,5 37,0-30,0 800 DN 150 0,65 IE TPE /4-S ,5 37,0-30,0 800 DN 150 0,7 IE TPE /4-S ,00 8,10-6, DN 200 0,7 IE TPE /4-S ,50 11,0-9, DN 200 0,7 IE TPE /4-S ,50 15,0-12,0 900 DN 200 0,7 IE TPE /4-S ,0 22,0-17,8 900 DN 200 0,7 IE TPE /4-S ,0 30,0-25,4 900 DN 200 0,7 IE TPE /4-S ,0 30,0-25,4 900 DN 200 0,7 IE TPE /4-S ,5 37,0-30,0 900 DN 200 0,7 IE TPE3 3X400 V, 50HZ, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TPE S ,250 0,90-0, mm DN 32 0,7 IE TPE S ,250 0,90-0, mm DN 32 0,7 IE TPE S ,370 1,10-1, mm DN 32 0,7 IE TPE S ,550 1,35-1, mm DN 32 0,7 IE TPE S ,750 1,70-1, mm DN 32 0,7 IE TPE S ,250 0,90-0, mm DN 40 0,7 IE TPE S ,370 1,05-1, mm DN 40 0,7 IE TPE S ,550 1,35-1, mm DN 40 0,7 IE TPE S ,750 1,70-1, mm DN 40 0,7 IE

21 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> TP, tpe, TpE3 TPE3 3X400 V, 50HZ, PN16, LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN: BQQE-TIIVISTE Teho (P2) kw Virta A Asennusväli mm Liitäntä MEI Moottori Hinta TPE S ,10 2,30-2, mm DN 40 0,7 IE TPE S ,50 3,05-2, mm DN 40 0,7 IE TPE S ,370 1,05-1, mm DN 50 0,7 IE TPE S ,370 1,05-1, mm DN 50 0,7 IE TPE S ,550 1,35-1, mm DN 50 0,7 IE TPE S ,750 1,70-1, mm DN 50 0,7 IE TPE S ,10 2,30-2, mm DN 50 0,7 IE TPE S ,50 3,05-2, mm DN 50 0,7 IE TPE S ,20 4,35-3, mm DN 50 0,7 IE TPE S ,370 1,05-1, mm DN 65 0,7 IE TPE S ,550 1,35-1, mm DN 65 0,7 IE TPE S ,750 1,70-1, mm DN 65 0,7 IE TPE S ,10 2,20-1, mm DN 65 0,7 IE TPE S ,50 3,05-2, mm DN 65 0,7 IE TPE S ,20 4,35-3, mm DN 65 0,7 IE TPE S ,250 0,85-0, mm DN 80 0,7 IE TPE S ,10 2,20-1, mm DN 80 0,7 IE TPE S ,50 2,90-2, mm DN 80 0,7 IE TPE S ,20 4,15-3, mm DN 80 0,7 IE TPE S ,250 0,85-0, mm DN 100 0,7 IE TPE S ,10 2,20-1, mm DN 100 0,7 IE TPE S ,50 2,90-2, mm DN 100 0,7 IE TPE S ,20 4,15-3, mm DN 100 0,7 IE KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET SIVULTA 22. ECADEMY GRUNDFOS ECADEMY Grundfos Ecademy on verkkopohjainen opiskelusovellus, jossa voit opiskella pumpputietoutta helposti älypuhelimella, tabletilla tai tietokoneella omaan tahtiisi, missä ja milloin vain haluat. Ecademy uudistui syksyllä 2014, ja uusi käyttöliittymä on entistäkin käyttäjäystävällisempi. Opintomoduulit sisältävät teknisiä tuote-esittelyitä, asennus- ja huoltovideoita ja artikkeleita. Rekisteröidy Ecademyn jäseneksi jo tänään! Lue lisää grundfos.fi tai lue koodi puhelimellasi. 21

22 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> gtp, kiertovesipumppujen tarvikkeet ja lisävarusteet GLYKOLIN TÄYTTÖPUMPPAAMO GTP Grundfos GTP 100/5 on helppokäyttöinen ja kompakti täyttöpumppaamo, joka soveltuu glykoliliuoksille. Pumppaamo koostuu 100 litran säiliöstä ja siihen kiinteästi asennetusta JP 5 -pumpusta, sekä imuja paineputkistosta joka on varustettu takaiskuventtiilillä. GTP 100/5 -täyttöpumpaamon etuna on helppo ja nopea verkoston täyttö. Lisäksi KIERTOVESIPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET Liitin, valurauta Liitin, messinki ALPHA/UP/UPS VARUSTEET, LIITTIMET JA LAIPAT PAREITTAIN Tuote LVI-numero ALPHA-pistoke ALPHA Reader UPS2 PH Käyttökohde Pumpputyyppi Liitäntä Paino kg Hinta ALPHA Reader Tasapainotus ALPHA3 88 ALPHA2-pistoke* ALPHA2-pistoke KIT* ALPHA2-pistoke, kulmallinen, 4 m kaapelia* Liitinpari, valurauta Lämmitys 25-xx G 1½ x Rp 1 0,2 6 Liitinpari, valurauta Lämmitys 32-xx G 2 x Rp 1 ¼ 0,2 10 Liitinpari, messinki Käyttövesi 20-xx N G 1¼ x Rp ¾ 0,2 32 Liitinpari, messinki Käyttövesi 25-xx N G 1½ x Rp 1 0,2 41 Liitinpari, messinki Käyttövesi 32-xx N G 2 x Rp 1¼ 0,2 50 Liitinpari suluilla, messinki Käyttövesi 20-xx N G 1¼ x Rp ¾ 0,5 30 Liitinpari suluilla, messinki Käyttövesi 25-xx N G 1½ x Rp 1 0,5 28 Vastalaipat UPS Lämmitys UP21, UPS21 R 1 0,2 39 Vastalaipat UPS Lämmitys UP36, UPS36 R 1¼ 0,2 52 Vastalaipat UPS Käyttövesi UP20, UP15 R 1½ 0,2 54 Nippa 15-14B, 20 mm Käyttövesi UP15-14B PM 0,1 24 Seinäkannake ,2 15 * Sopii COMFORT, ALPHA ja MAGNA-pumppuihin. glykoli-vesiliuos voidaan sekoittaa suoraan säiliössä. Tehdasvalmisteisena kokonaisuutena Grundfos täyttöpumppaamo säästää aikaa käyttöönottovaiheessa, koska erillisten komponenttien yhdistämistä ei tarvita. Tilauksesta myös muita säiliökokoja. GTP JP 5 PUMPULLA LVI-numero Hinta GTP 100/ UPS2 VAIHTOPUMPPUPÄÄ Tuote numero LVI -numero EEI Teho (P1) W Maks. virta A Paino kg Hinta UPS2 PH-40/ , ,42 1, Sopii korvaamaan yleisimmät pumput 4, 5 ja 6 m tehoalueella. Erityisesti lämmityskattiloiden, maalämpöpumppujen ja shunttiryhmien kiertovesipumpun korvaamiseksi. 22

23 KIERTOVESIPUMPUT, LÄMMITYS JA JÄÄHDYTYS >> gtp, kiertovesipumppujen tarvikkeet ja lisävarusteet MAGNA3 JA E-PUMPUT* VARUSTEET JA LISÄTARVIKKEET Tuote Lisätietoa Hinta RPI T2 Yhdistetty paine- ja lämpötila-anturi Signaali: 0 10V tai 4 20 mamp Mitta-alue: 0 16 bar Lämpötila: C Yhde: G ½ Sisältää 10 m kaapelin. Kaapeli antureille 2 m Kaapeli antureille 5 m MAGNA3-paineanturisarja * E-pumput ovat Grundfosin pumppuja, joissa on integroitu taajuusmuuttaja. Esim. MAGNA1, MAGNA3, TPE ja CRE. MAGNA3 JÄÄHDYTYSJÄRJESTELMIEN ERISTYSSARJAT Pumpulle Hinta MAGNA F MAGNA /100 F MAGNA /150/180 F MAGNA /60/80 F MAGNA /120/150/180 F MAGNA3 DN65 laipallinen MAGNA3 DN80 laipallinen MAGNA3 DN100 laipallinen TP/TPE VARUSTEET Tarkenne Paino kg Hinta Paineanturi bar, 4-20 ma 0,2 224 Paineanturi bar, 4-20 ma 0,2 134 Paineanturi bar, 4-20 ma 0,2 226 Paineanturi bar, 4-20 ma 0,2 262 DPI paine-eroanturi 1000/ ,0 bar, 4-20 ma 1,3 324 DPI paine-eroanturi 1000/ ,6 bar, 4-20 ma 1,3 324 DPI paine-eroanturi 1000/ ,5 bar, 4-20 ma 1,3 324 DPI paine-eroanturi 1000/ ,0 bar, 4-20 ma 1,3 324 DPI paine-eroanturi 1000/ ,0 bar, 4-20 ma 1,3 324 DPI paine-eroanturi 1000/ ,0 bar, 4-20 ma 1,3 324 Asennusjalusta, sarjat 100 ja Pulttijako 80 mm - 2 x M12x20 mm 73 Asennusjalusta, sarjat 100 ja Pulttijako 160 mm - 2 x M16x30 mm 177 Asennusjalusta, sarja Pulttijako 144 mm - 2 x M16x30 mm 114 Asennusjalusta, sarja Pulttijako 230 mm - 2 x M16x30 mm 130 TP/UMT/UPT AKSELITIIVISTESARJAT (KATSO NIMIAVAIN S.105) Pumpulle Hinta TP 25/30/40 12 mm - RUUE/V UMT, UPT, TP mm - RUUE/V (vanha malli) TP laipalliset 28 mm - GQQV (uusi malli) TP laipalliset 28 mm - GQQE (uusi malli) TP laipalliset 28mm - BAQE (uusi malli) TPE3 16 mm - BUBE TPE3 16 mm - BQQV GRUNDFOSILTA MYÖS PAISUNTA-ASTIAT LÄMMITYSJÄRJESTELMIIN! KATSO MALLIT SIVULTA 48 23

24 UPPO- JA JÄTEVESIPUMPUT

25 UPPO- JA JÄTEVESIPUMPUT >> Sb, SBA UPPOPUMPPU SB Grundfos SB -uppopumput soveltuvat puhtaan veden pumppaukseen ja vedenottoon kotona ja mökillä sekä sadevesijärjestelmiin. SB on hiljainen ja erittäin luotettava uppopumppu. Sitä voidaan ohjata käytön mukaan, kun siihen liitetään pressostaatti, esim. PM1 tai PM2. VESIAUTOMAATTI SBA Upotettavia SBA-vesiautomaatteja on helppo ja miellyttävä käyttää. Niissä on sisäänrakennettu automatiikka, joka käynnistää ja pysäyttää pumpun käytön mukaan, joten erillistä pressostaattia ei tarvita. Veteen upotettuna pumppu on äänetön. SBA-pumpuissa on myös integroitu kuivakäynti- ja lämpösuoja. SB 3-35 A SBA 3-45 M SB 3-35 MW SBA 3-45 AW SB/SBA ominaisuudet: maks. nostokorkeus: 45 m maks. tuotto: 3 m 3 /h maks. upotussyvyys: 10 m nesteen lämpötila: C SB/SBA mallit: M = ilman vippaa A = vipalla MW = kelluva imusihti, ilman vippaa AW = kelluva imusihti, vipalla. SB 1X230 V, KAAPELIN PITUUS 15 M Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta SB 3-35 A G 1 0,8 3, SB 3-35 AW G 1 0,8 3,8 10,3 575 SB 3-35 M G 1 0,8 3, SB 3-35 MW G 1 0,8 3,8 10,1 556 SB 3-45 A G 1 1,1 4,8 10,4 497 SB 3-45 AW G 1 1,1 4,8 10,6 606 SB 3-45 M G 1 1,1 4,8 10,2 479 SB 3-45 MW G 1 1,1 4,8 10,4 585 SBA 1X230 V, KAAPELIN PITUUS 15 M, SISÄÄNRAKENNETTU AUTOMATIIKKA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta SBA 3-35 A G 1 0,8 3, SBA 3-35 AW G 1 0,8 3,8 10,3 699 SBA 3-35 M G 1 0,8 3, SBA 3-35 MW G 1 0,8 3,8 10,1 668 SBA 3-45 A G 1 1,1 4,8 10,4 598 SBA 3-45 AW G 1 1,1 4,8 10,6 727 SBA 3-45 M G 1 1,1 4,8 10,2 567 SBA 3-45 MW G 1 1,1 4,8 10,4 696 SB/SBA VARAOSAT Tuote Hinta Imuletku ja kelluke

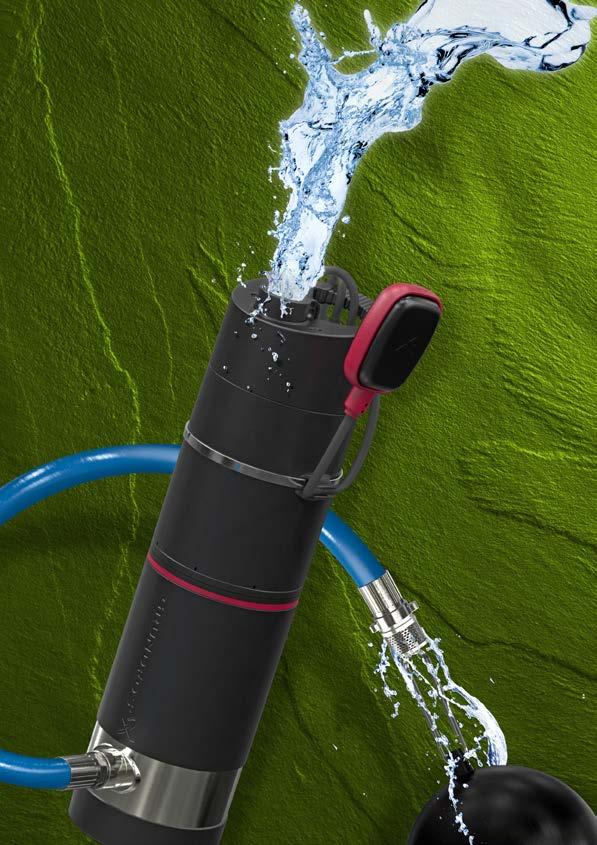

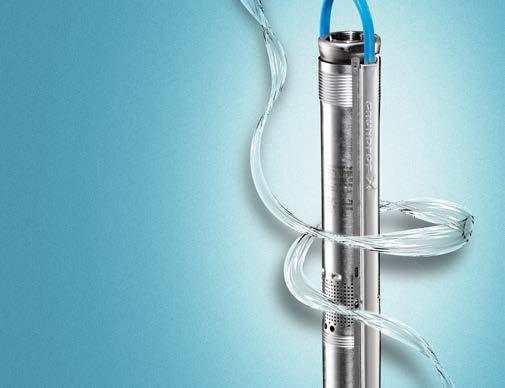

26 UPPO- JA JÄTEVESIPUMPUT >> sp, SQE PORAKAIVOPUMPPU SP Grundfos SP on tarkoitettu avo- ja porakaivokäyttöön, ja sen voi asentaa myös vaaka-asentoon. 4 -malli soveltuu erityisesti kesäasunto- ja omakotitalokäyttöön sekä maatiloille. SP-pumpuissa on erinomainen hiekkapitoisen veden läpäisykyky, mutta tarvittaessa ne on helppo purkaa, puhdistaa ja koota. Kaikki veden kanssa kosketuksiin tulevat osat ovat ruostumatonta terästä tai NBR-kumia. Suuremmat SP-pumput ja SP-N (DIN W.-Nr ) tarjouksen mukaan. PORAKAIVOPUMPPU SQE Grundfosin pienet (halkaisija 74 mm) SQE-porakaivopumput on tarkoitettu erityisesti kotitalouksien ja vapaa-ajan asuntojen vesihuoltotehtäviin ja kastelujärjestelmiin. SQE-pumppu sopii myös avokaivoihin, ja se voidaan asentaa myös vaakaan. SQE-pumpussa on integroitu taajuusmuuttaja, joka mahdollistaa pumpun käyttämisen vakiopainesovelluksissa, mutta pumppua voidaan käyttää tarvittaessa myös on/off-periaatteella. SQE-pumput on varustettu kuivakäyntisuojalla/pehmokäynnistyksellä sekä takaiskuventtiilillä. Kuivakäyntisuoja ei suojaa jatkuvalta kuivakäynniltä. SQE-pumpuissa ei tarvita kondensaattoria tai moottorin lämpösuojaa. SP SQE SQE-pumppuja voidaan käyttää myös aggregaatin tai siniaaltoinvertterin kanssa. Niiden teho pitää olla vähintään 10 % enemmän, kuin käytettävän pumpun maksimi tehontarve. SQE on helppo päivittää vakiopaineratkaisuksi valitsemalla pumpun lisäksi vakiopainepaketti, joko perusmalli Basic tai laajempi Premium. Ilman vakiopainepakettia SQE toimii on/off-periaatteella SQE-MALLI KORVAA LÄHTIEN SQ-MALLIN. SQE-vakiopainepaketti PREMIUM OHJEELLINEN PIKAVALINTATAULUKKO SP Maks. asennussyvyys metreinä, kun halutaan 3,0 bar paine: Haluttu tuotto: 0,5 m 3 /h 1,0 m 3 /h 1,5 m 3 /h 2,0 m 3 /h SP 2A SP 2A SP 2A SP 2A SP 2A OHJEELLINEN PIKAVALINTATAULUKKO SQE Maks. asennussyvyys metreinä, kun halutaan 3,0 bar paine: Haluttu tuotto: 0,5 m 3 /h 1,0 m 3 /h 1,5 m 3 /h 2,0 m 3 /h 2,5 m 3 /h SQE SQE SQE

27 UPPO- JA JÄTEVESIPUMPUT >> sp, SQE SP-A 4, 3X400 V, RUOSTUMATON TERÄS (DIN W.-NR ), SIS. MOOTTORIKAAPELIN (EI LIITOSSARJAA) Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta SP 2A K Rp 1¼ 0,37 1,4 10,6 963 SP 2A K Rp 1¼ 0,55 2,2 12, SP 2A K Rp 1¼ 0,75 2,3 15, SP 2A K Rp 1¼ 1,1 3,4 17, SP 2A K Rp 1¼ 1,5 4,2 20, SP 2A K Rp 1¼ 1,5 4,2 21, SP 2A K Rp 1¼ 2,2 5,5 29, SP 3A K06 Rp 1¼ 0,37 1,4 9,9 937 SP 3A K09 Rp 1¼ 0,55 2,2 11,3 990 SP 3A K12 Rp 1¼ 0,75 2,3 13, SP 3A K15 Rp 1¼ 1,1 3,4 15, SP 3A K18 Rp 1¼ 1,1 3,4 16, SP 3A K22 Rp 1¼ 1,5 4,2 18, SP 3A K25 Rp 1¼ 1,5 4,2 19, SP 3A K29 Rp 1¼ 2,2 5,5 21, SP 3A K33 Rp 1¼ 2,2 5,5 22, SP 3A K39 Rp 1¼ 3 7, SP 3A K45 Rp 1¼ 3 7,85 38, SQE 3, 1X230 V, ILMAN SÄHKÖKAAPELIA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta SQE Rp 1¼ 0,7 5,2 9, SQE Rp 1¼ 1,15 8,4 9, SQE Rp 1¼ 1,15 8, SQE Rp 1¼ 1,68 11,2 10, SQE Rp 1¼ 1,85 12,3 10, SQE 3, 1X230 V, SÄHKÖKAAPELILLA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta SQE m Rp 1¼ 0,7 5,2 6, SQE m Rp 1¼ 0,7 5,2 8, SQE m Rp 1¼ 1,15 8, SQE m Rp 1¼ 1,15 8,4 25, SQE-VAKIOPAINEPAKETIT Tuote numero LVI-numero Sisältö Hinta Basic Ohjauskeskus CU301, paineanturi 658 Premium Ohjauskeskus CU301, 8 l painesäiliö, painemittari, paineanturi, kaapelikiinnikkeet, sulkuventtiili 857 SP-SÄHKÖKAAPELISARJA SIS. SÄHKÖKAAPELIN, LIITOSSARJAN SEKÄ NOUSUKAAPELIN JA TURVALANGAN KIINNIKESARJAN (TUOTE NRO ) Kaapelin pituus (m) LVI-numero Kiinnikesarjat (kpl) Paino kg 15 m m m m m Hinta 27

28 UPPO- JA JÄTEVESIPUMPUT >> sp, SQE SP-SÄHKÖKAAPELISARJA SIS. SÄHKÖKAAPELIN, LIITOSSARJAN SEKÄ NOUSUKAAPELIN JA TURVALANGAN KIINNIKESARJAN (TUOTE NRO ) Kaapelin pituus (m) LVI-numero Kiinnikesarjat (kpl) Paino kg 60 m m m m m m SP/SQE -NOUSUKAAPELIN JA TURVALANGAN KIINNIKESARJA Tuote LVI-numero Tarkenne Hinta Kiinnikesarja L = 7,5 m + 16 nastaa 41 Hinta SÄHKÖKAAPELI MÄÄRÄMITTAISENA, MYYDÄÄN JUOKSUMETREITTÄIN, ELINTARVIKELAATU Kaapeli Lisätiedot Hinta/jm 3x1,5 mm² 00ID7946 SQE-pumpulle 5 3x2,5 mm² 00ID7947 SQE-pumpulle 8 3x4,0 mm² 00ID7948 SQE-pumpulle 14 4x1,5 mm² 00ID4063 SP-pumpulle 7 4x2,5 mm² 00ID4064 SP-pumpulle 11 4x4,0 mm² 00ID4065 SP-pumpulle 15 4x6,0 mm² 00ID4066 SP-pumpulle 17 4x10 mm² 00ID4067 SP-pumpulle 33 SP/SQE -SÄHKÖKAAPELIN LIITOSSARJAT JA TARVIKKEET Tuote LVI-numero Kaapelille Hinta Kutistesarja, SQE-pumpulle x1,5 6,0 mm² 48 Valusarja 4 moottorille, SP-pumpulle x1,5 2,5 mm² 84 Valusarja 4 moottorille, SP-pumpulle x4,0 6,0 mm² 183 Valusarja 6 moottorille, SP-pumpulle x1,5 6,0 mm² 74 Valusarja 6 moottorille, SP-pumpulle x10 16 mm² 149 SP/SQE -VAIJERIT 6X7 + IWS, HST, HALKAISIJA 3 MM, SIS. SAKKELIT 2 KPL Kaapelin pituus (m) LVI-numero Hinta 10 m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS m HST. vaijeri D=3 mm, 6x7 + IWS

29 UPPO- JA JÄTEVESIPUMPUT >> sp, SQE MOOTTORIT JA MOOTTORIKAAPELIT Tuote Teho kw Hinta Moottori MS 402, 3x V (4 SP-A-pumpulle) , Moottori MS 402, 3x V (4 SP-A-pumpulle) , Moottori MS 402, 3x V (4 SP-A-pumpulle) , Moottori MS 402, 3x V (4 SP-A-pumpulle) ,1 501 Moottori MS 402, 3x V (4 SP-A-pumpulle) ,5 553 Moottori MS 402, 3x V (4 SP-A-pumpulle) ,2 666 Moottorikaapeli MS moottorille, 1,7 m, 4G 1,5 mm Moottorikaapeli MS moottorille, 1,7 m, 4G 1,5 mm Moottorikaapeli MS 600 / moottorille, 5 m, 4G 6 mm Moottorikaapeli MS/E 3 ja SQE -moottoreille, 1,5 m, 3G 1,5 mm SQ/SQE PUMPPUOSAT Tuote Hinta SQ/SQE pumpulle SQ/SQE pumpulle SQ/SQE pumpulle GRUNDFOS SQE UUDISTUU VAIVATON VAKIOPAINERATKAISU KOTIIN JA MÖKILLE Grundfosin SQE-mallisto uudistuu. Perusmalli SQ-poistuu valikoimista ja uudistunut SQE-malli korvaa poistuvan SQ-mallin. SQE-pumpussa on integroituna taajuusmuuttaja, joka mahdollistaa käytön myös vakiopainesovelluksissa. SQE on helppo päivittää vakiopaineratkaisuksi valitsemalla pumpun lisäksi vakiopainepaketti, joko perusmalli Basic tai laajempi Premium. Ilman vakiopainepakettia SQE toimii on/off-periaatteella. 29

30 UPPO- JA JÄTEVESIPUMPUT >> unilift cc, multi-box TYHJENNYSPUMPPU UNILIFT CC Unilift CC on helppokäyttöinen, kevyt ja kestävä harmaanveden tyhjennys- ja siirtopumppu. CC-pumpussa on helposti irrotettava pohjasiivilä, jonka poistamalla CC-pumppu tyhjentää vedenpinnan aina 3 mm asti. Uudistuneen mallin mukana toimitetaan ahtaan tilan vippaohjain, joka mahdollistaa CC-pumpun käytön halkaisijaltaan jopa vain 35 cm kaivossa. Automaattinen ilmausventtiili vähentää toimintahäiriötä käyttöönotossa sekä kuivien jaksojen jälkeen. Ominaisuudet: maks. nostokorkeus: 9 m maks. tuotto: 14 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 10 mm materiaalit: komposiitti, rst-siivilä 10 m kaapeli, pistokkeella vesijäähdytteinen moottori. min. tilavaatimus 300x350 mm painelähtö päällä ja sivussa. UNILIFT CC5A-1 t: M = ilman vippaa A = pintavipalla ja vippaohjaimella TULVAPAKKAUS MULTI-BOX B-CC7 Tulvapakkauksessa on tehokas Unilift CC7 -tyhjennyspumppu, joka kykenee imemään veden lattialta jopa 3 mm asti. Tulvapakkaus toimitetaan rei itetyssä laatikossa. Laatikkoa voidaan tarvittaessa käyttää myös suodattimena, jolloin se estää irtokappaleiden pääsyn pumppuun. 15 metrin pituisella poistoletkulla voidaan vesi ohjata haluttuun paikkaan. Letkusuojus estää letkun litistymisen esim. ikkunan välissä. Multi-box sisältää: Grundfos Unilift CC7 -pumpun Storz-C liittimellä käytännöllisen säilytyslaatikon, joka toimii myös suodattimena 15 m pitkän letkun sekä letkusuojan ylimääräisen Unilift CC letkuliittimen, joka sopii useisiin letkukokoihin. UNILIFT CC 1X230 V, KOMPOSIITTIRAKENTEINEN Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta UNILIFT CC5A Rp 1¼ 0,25 0, UNILIFT CC5M Rp 1¼ 0,25 0, UNILIFT CC7A Rp 1¼ 0,38 1,8 5,2 272 UNILIFT CC7M Rp 1¼ 0,38 1,8 5,2 248 UNILIFT CC9A Rp 1¼ 0,78 3,5 7,1 348 UNILIFT CC9M Rp 1¼ 0,78 3,5 7,1 316 MULTI-BOX B-CC Rp 1¼ 0,38 1,8 12,2 528 A = vipalla, M = ilman vippaa 30

31 UPPO- JA JÄTEVESIPUMPUT >> unilift KP TYHJENNYSPUMPPU UNILIFT KP Unilift KP -pumput on tarkoitettu harmaanveden tyhjennys- ja siirtopumpuiksi. Ne on tehty ruostumattomasta teräksestä, ja ne on suunniteltu erityisesti kuivaustehtäviin. KP-pumput soveltuvat myös jätevedelle, jossa on halkaisijaltaan enintään 10 mm kiintoaineksia, mutta ei kuituja. 1-vaiheisessa moottorissa on sisäänrakennettu moottorisuoja, joka katkaisee virran ylikuormituksen, jännitevaihteluiden, lukkiutuneen moottorin tai liian korkean veden lämpötilan (50 C) vuoksi. Kevyet KP-pumput ovat siirrettäviä, mutta ne soveltuvat hyvin myös pysyvään asennukseen. Pumput voidaan asentaa pystyasentoon, vaaka-asentoon ja jopa viistoon. Integroidulla vipalla oleva AV-malli mahtuu halkaisijaltaan jopa vain 25 cm kaivoon. UNILIFT KP150M t: M = ilman vippaa A = pintavipalla AV = integroidulla pienen tilan vipalla. UNILIFT KP150A Käyttökohteita: kuivaus jätevesi harmaanveden tyhjennys ja siirto. Ominaisuudet: maks. nostokorkeus: 9 m maks. tuotto: 14 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 10 mm materiaali: RST. UNILIFT KP150AV UNILIFT KP 1X230 V, RUOSTUMATON TERÄS Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta KP150A-1 011H Rp 1¼ 0,3 1, KP150M-1 011H Rp 1¼ 0,3 1, KP150AV-1 011H Rp 1¼ 0,3 1, KP250A-1 012H Rp 1¼ 0,48 2, KP250M-1 012H Rp 1¼ 0,48 2, KP250AV-1 012H Rp 1¼ 0,48 2, KP350A-1 013N1800 Rp 1¼ 0,7 3, KP350M-1 013N1300 Rp 1¼ 0,7 3, KP350AV-1 013N1900 Rp 1¼ 0,7 3, A = pintavippa, AV = pienen tilan vippa, M = ilman vippaa UNILIFT KP 3X400 V, RUOSTUMATON TERÄS, ILMAN VIPPAA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta KP250M-3 012M6300 Rp 1¼ 0,48 0, KP350M-3 013M9300 Rp 1¼ 0,7 1,

32 UPPO- JA JÄTEVESIPUMPUT >> UNILIFT AP, unilift AP-b TYHJENNYSPUMPPU UNILIFT AP, UNILIFT AP-B Siirrettävät Grundfos Unilift AP -pumput sopivat monenlaiseen käyttöön. AP-pumput ovat KP-sarjan suurempia serkkuja. Niissä on monia samoja ominaisuuksia, mutta AP-sarja on suunniteltu vaativampaan käyttöön. Kaikki AP-pumput ovat siirrettäviä, mutta ne soveltuvat hyvin myös pysyvään asennukseen. APpumput voidaan asentaa pystyasentoon, vaaka-asentoon tai viistoon. A-malleissa on pintavippa. Unilift AP-B -pumput soveltuvat esimerkiksi kiintoaineita sisältävän jäteveden ja lietteen pumppaukseen. AP-B-pumpuissa on tukeva asennusjalusta, ja paineliitäntä on vaakasuorassa. A-malleissa on pintavippa. Ominaisuudet AP 12: maks. nostokorkeus: 17 m maks. tuotto: 32 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 12 mm materiaali: RST. Ominaisuudet AP 35: maks. nostokorkeus: 11 m maks. tuotto: 18 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 35 mm materiaali: RST. Ominaisuudet AP 50: maks. nostokorkeus: 12 m maks. tuotto: 32 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 50 mm materiaali: RST. Ominaisuudet AP 35 B: maks. nostokorkeus: 13 m maks. tuotto: 21 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 35 mm materiaali: RST. Ominaisuudet AP 50 B: maks. nostokorkeus: 12 m maks. tuotto: 32 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 50 mm. materiaali: RST. UNILIFT AP12A UNILIFT AP35 UNILIFT AP50A UNILIFT AP35B NIMIAVAIN AP-PUMPUILLE, ESIM. AP A 3 UNILIFT AP50B.A vaihe: 1=1-vaihe ja 3=3-vaihe vippa: A=vipalllinen pumppu P2-teho paineyhteen halkaisija millimetreinä maksimi läpäisykyky millimetreinä UNILIFT AP 1X230 V, A-MALLI PINTAVIPALLA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta AP A Rp 1½ 0, AP Rp 1½ 0, AP A Rp 1½ 0,94 4, AP Rp 1½ 0,94 4, AP A Rp 1½ 1,3 5, AP Rp 1½ 1,3 5, AP A Rp 2 1,7 8, AP Rp 2 1,7 8, AP A Rp 1½ 0, AP Rp 1½ 0, AP A Rp 1½ 1,2 5, AP Rp 1½ 1,2 5, AP A Rp 2 1,3 5, AP Rp 2 1,3 5, AP A Rp 2 1, AP Rp 2 1,

33 UPPO- JA JÄTEVESIPUMPUT >> UNILIFT AP, unilift AP-b UNILIFT AP 3X400 V, A-MALLI PINTAVIPALLA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta AP A3* Rp 1½ 0,7 1, AP Rp 1½ 0,7 1, AP A3* Rp 1½ 0,9 1, AP Rp 1½ 0,9 1, AP A3* Rp 1½ 1,2 2, AP Rp 1½ 1,2 2, AP A3* Rp 2 1,9 3, AP A3* Rp 1½ 0,9 1, AP Rp 1½ 0,9 1, AP A3* Rp 1½ 1, AP Rp 1½ 1, AP A3* Rp 2 1, AP Rp 2 1, AP A3* Rp 2 1, AP Rp 2 1, *3-vaiheiset pumput pintavipalla on kytkettävä mukana tulevan kontaktorin kautta. UNILIFT AP-B 1X230 V, A-MALLI PINTAVIPALLA Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta AP35B A R 2" 1 4, AP35B R 2" 1 4, AP35B A R 2" 1,25 5, AP35B R 2" 1,25 5, AP50B A R 2" 1,20 5, AP50B R 2" 1,20 5, AP50B A R 2" 1,75 8, AP50B R 2" 1,75 8, UNILIFT AP-B 3X400 V Tuote numero LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta AP35B R 2" 1,00 1, AP35B R 2" 1,25 1, AP50B R 2" 1,25 1, AP50B R 2" 1,75 2, AP50B R 2" 2,15 3, GRUNDFOS PRODUCT CENTER TUOTETIETO AIVAN KÄTESI ULOTTUVILLA Grundfos Product Center on uusi ja kattava tietopankki, joka korvaa vanhan ja hyvin palvelleen Grundfos WEBCaps -palvelun. Uudesta Product Centeristä löydät helposti mm. pumppujen tekniset tiedot, kuvat ja pumppukäyrät. Lisäksi voit ladata esitteitä ja muuta materiaalia. Product Centeristä löydät myös helpot mitoitus- ja valintatyökalut. Rekisteröitymällä Product Centeriin voit tallentaa haluamasi asetukset, esim. mittayksiköt ja maakohtaiset asetukset. Tällöin Product Centerin käyttö on entistäkin vaivattomampaa. Lue koodi puhelimellasi tai surffaa osoitteeseen product-selection.grundfos.com, ja tutustu uuteen Product Centeriin jo tänään. 33

34 UPPO- JA JÄTEVESIPUMPUT >> DW TYÖMAAPUMPPU DW DW-uppopumput on suunniteltu pumppaamaan vettä työmailta, kaivannoista tai muista vaativista kohteista. DW-pumput on rakennettu kestämään pitkään. Korkeasti seostetut materiaalit, kuten kromirauta ja nitriilikumi, takaavat pitkän käyttöiän. DW-pumput on suunniteltu siirrettäviksi. Alumiinista valmistettu runko on kevyt, ja kuminen käsikahva antaa mukavan otteen pumpusta. Sarjan edullisimman mallin DW :n runko on valmistettu komposiittimateriaalista. DW-pumppu on saatavilla automaattisella sisäänrakennetulla pinnansäädöllä. Huolto ja kunnossapito sujuvat helposti ilman erikoistyökaluja. DW H3 DW DW DW 1X230 V, KOMPOSIITTIRUNKO, SIS. SÄHKÖJOHDON, 2 LETKUNLIITTIMEN JA STORTZ-LIITTIMEN Tuote numero LVI-numero Liitäntä Teho (P1) kw Virta A Paino kg Hinta DW R 2 1, DW A R 2 1, DW 1X230 V, SIS. SÄHKÖJOHDON Tuote numero Liitäntä Teho (P1) kw Virta A Paino kg Hinta DW R DW A R DW 3X400 V, ILMAN SÄHKÖJOHTOA Tuote numero Liitäntä Teho (P1) kw Virta A Paino kg Hinta DW R 2 1,3 2, DW A R 2 1,3 2, DW R 2½ 3,4 6, DW A R 2½ 3,4 6, DW H R 2½ 5,7 8, DW A3.H R 2½ 5,7 8, DW R 4 5,6 8, DW A R 4 5,6 8, DW R 4 7,8 12, DW A R 4 7,8 12, DW H R 4 6,6 12, DW A3.H R 4 6,6 12, DW TARVIKKEET JA LETKUT Tuote Tarkenne Hinta Storz-liitinpuolisko Rp 2, kynsiväli 2 25 Storz-liitinpuolisko Rp 2½, kynsiväli 3 33 Storz-liitinpuolisko Rp 4, kynsiväli m letku, Storz liittimin kynsiväli m letku, Storz liittimin kynsiväli m letku, Storz liittimin kynsiväli m letku, Storz liittimin kynsiväli m letku, Storz liittimin kynsiväli

35 UPPO- JA JÄTEVESIPUMPUT >> DP, DP AUTOADAPT PERUS- JA HARMAAVESIPUMPPU DP, DP AUTOADAPT Grundfos DP -pumput ovat tehokkaita tyhjennyspumppuja, jotka on suunniteltu erityisesti likavedelle, pintavedelle, pohjavedelle ja prosessivedelle, joka ei sisällä kiintoaineita eikä kuituja. Grundfos DP -pumput voidaan asentaa vapaasti seisoviksi tai kytkeä jalustaliittimellä. Ne voidaan asentaa myös kiinteästi ja ne soveltuvat erityisesti nesteille, jotka ovat ph-arvoltaan DP-pumppua voidaan pitää myös varalla mahdollista tulvatilannetta varten. AUTOADAPT-toiminnolla varustettu DP-pumppu on erittäin toimintavarma, sillä AUTOADAPT sisältää pumppuun integroidun pinnan säädön, jolloin kaivossa ei tarvita erillisiä pintavippoja tai antureita. Ominaisuudet: maks. nostokorkeus: 24 m maks. tuotto: 40 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 10 mm. DP DP AUTOADAPT DP 3X400 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta DP B R 2 0,9 2, DP B R 2 1,5 3, DP B DN65 2,6 5, DP AUTOADAPT 3X400 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta DP E.2.50B R 2 0,9 2, DP E.2.50B R 2 1,5 3, DP E.2.50B DN65 2,6 5, DP AUTOADAPT 1X230 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta DP E R 2 0,9 6, GRUNDFOS VAIHTOTYÖKALU Grundfosin nettipohjainen Vaihtotyökalu auttaa valitsemaan sopivan jätevesipumpun vanhan pumpun tilalle. Vaihtotyökalu antaa sinulle kaiken tarvitsemasi tiedon SE- ja SL-jätevesipumpuista. Syöttämällä vaihdettavan pumpun tyypin, näet listauksen sopivista Grundfosin vaihtoehdoista. Voit helposti verrata eri pumppujen suorituskykyä ja muita ominaisuuksia toisiinsa. Kun olet tehnyt valintasi, voit ladata PDF-dokumentin, jossa on pumpun tekniset tiedot, tuotenumero ja tarvittavat adapteritiedot. Grundfosin Vaihtotyökalun löydät osoitteesta: 35

36 UPPO- JA JÄTEVESIPUMPUT >> ef, EF AUTOADAPT PERUS- JA HARMAAVESIPUMPPU EF, EF AUTOADAPT Grundfos EF -pumput on suunniteltu pumppaamaan pieniä kiintoaineita tai kuituja sisältävää jätevettä ei kuitenkaan käymäläjätettä. Ne soveltuvat myös moniin teollisuuden sovelluksiin. EF-mallit on suunniteltu vapaasti seisovaan asennukseen tai siirrettäviksi, ja ne toimivat yhtä hyvin sekä paineputkeen että -letkuun kytkettynä. Integroitu jalusta pitää imuaukon luotettavasti irti kaivon pohjasta. EF-pumput voidaan asentaa myös jalustaliittimeen. AUTOADAPT-toiminnolla varustettu EF-pumppu on erittäin toimintavarma, sillä AUTOADAPT sisältää pumppuun integroidun pinnan säädön, jolloin kaivossa ei tarvita erillisiä pintavippoja tai antureita. Ominaisuudet: maks. nostokorkeus: 20 m maks. tuotto: 40 m 3 /h nesteen lämpötila: C maks. läpäisykyky: 30 mm. Uppoliitin R2 EF EF AUTOADAPT EF 3X400 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta EF B R2 0,6 2, EF B R2 0,9 2, EF B R2 1,1 3, EF B R2 1,5 3, EF AUTOADAPT 3X400 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta EF E.2.50B R2 0,6 2, EF E.2.50B R2 0,9 2, EF E.2.50B R2 1,1 3, EF E.2.50B R2 1,5 3, EF AUTOADAPT 1X230 V Liitäntä Teho (P2) kw Virta A Paino kg Hinta EF E R2 0,6 6, EF E R2 0,9 6, EF E R2 1,1 7, DP JA EF TARVIKKEET Hinta Uppoliitin R Uppoliitin DN DP/EF-luisti ja tiiviste

37 UPPO- JA JÄTEVESIPUMPUT >> SEG, SEG autoadapt JÄTEVESIPUMPPU SEG, SEG AUTOADAPT Grundfosin SEG-repijäpumput pumppaavat kotitalouksien käsittelemättömät jätevedet esim. paineviemäriverkkoon. SEG-pumpuissa on luotettava SmartSeal-tiivistejärjestelmä, ja pumpattavan nesteen lämpötila voi olla C. stossa on pumppuja sekä yksi- että kolmivaihevirralle ja pumput kestävät 10 % / +6 % jännitevaihtelun. SEG AUTOADAPT -repijäpumpun AUTOADAPT-toiminnon ansiosta pumppaamossa ei tarvita ulkoisia antureita tai häiriöalttiita pintakytkimiä. AUTOADAPT-järjestelmä mukauttaa SEG-pumpun toimimaan automaattisesti kuormitusolosuhteissa ja huolehtii samanaikaisesti kaivon valvonnasta ja tarpeellisista hälytyksistä. SEG AUTOADAPT ominaisuudet: Samaan kaivoon voidaan asentaa 1 4 pumppua, ilman erillisiä vuorottelureleitä tai ohjainlaitteita. Pumpun ohjaus sisäänrakennetulla paineanturilla lisää toimintavarmuutta merkittävästi. Sisäänrakennettu moottorin käynnistin, pyörimissuunnan tunnistin, jumiutumisenestotoiminto ja kuivakäyntisuoja. Automaattinen, aseteltavissa oleva hörppykäyttö, estää rasvakerroksen syntymistä. Hälytykset ohjattavissa esimerkiksi tekstiviestinä kännykkään. Vaativiin kohteisiin lisävarusteena saatavilla SEG heavy duty -vaihtoterä. SEG heavy duty -terä SEG SEG AUTOADAPT SEG 3X400 V, REPIJÄLLÄ Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta SEG B DN 40 0,9 2, SEG B DN 40 1,2 3, SEG B DN 40 1,5 3, SEG B DN 40 2,6 6, SEG B DN 40 3,1 6, SEG B DN , SEG AUTOADAPT 3X400 V, REPIJÄLLÄ Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta SEG E.2.50B DN 40 0,9 2, SEG E.50B DN 40 1,2 3, SEG E.50B DN 40 1,5 3, SEG E.50B DN 40 2,6 6, SEG E.50B DN 40 3,1 6, SEG E.50B DN , SEG TARVIKKEET Tarvike LVI-numero Hinta SEG-liitin SEG-luisti ja tiiviste SEG heavy duty -terä

38 UPPO- JA JÄTEVESIPUMPUT >> SEG, SEG autoadapt Nostokorkeus SEG-PUMPPUJEN MITOITUSTAULUKOT PUTKIKOKO PEH 63, PN m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m 200 m 300 m 400 m 500 m 600 m 700 m 800 m Paineputken pituus PUTKIKOKO PEH 50, PN m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG Nostokorkeus 18 m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m SEG SEG SEG SEG SEG SEG SEG SEG m 200 m 300 m 400 m 500 m 600 m 700 m 800 m Paineputken pituus 38

39 UPPO- JA JÄTEVESIPUMPUT >> SLV, slv AUTOADAPT, SL1, sl1 AUTOADAPT JÄTEVESIPUMPPU SLV, SLV AUTOADAPT, SL1, SL1 AUTOADAPT SL-sarjan jätevesipumput ovat helppoja ja vaivattomia asentaa, käyttää ja huoltaa SL-sarjan korkean hyötysuhteen moottorit on valmistettu IE3-standardin mukaisista komponenteista, korkealuokkainen ja tehokas moottori säästää merkittävästi energiaa ja pienentää kuluja. Laadukkaat osat parantavat myös pumpun hyötysuhdetta ja pidentävät käyttöikää. SLV-pumput on varustettu SuperVortex-juoksupyörällä. SLV-malli soveltuu kohteisiin, joissa kiintoainepitoisuus on enintään 5 % ja läpäisykyvyn tarve on suurimmillaan 100 mm. SL1-mallit on varustettu S-tube -juoksupyörällä. SL1-malli soveltuu kohteisiin, jossa kiintoainepitoisuus on enintään 3 %. S-tube juoksupyörän yksinkertainen ja järeä rakenne on suunniteltu käsittelemään jätevettä, jossa on suuria kiintoainekappaleita. Optimaalisen muotoilun ansiosta S-tube pystyy läpäisemään jopa 160 mm kiintoaineita tinkimättä laisinkaan pumpun erinomaisesta hyötysuhteesta. AUTOADAPT-versioissa ei tarvita ulkoisia antureita tai häiriöalttiita pintakytkimiä, vaan ne on integroitu pumppuun. Lisäksi AUTOADAPT-järjestelmä mukauttaa SL-pumpun toimimaan automaattisesti erilaisissa kuormitusolosuhteissa ja huolehtii samanaikaisesti kaivon valvonnasta ja tarpeellisista hälytyksistä. SLV 3X400 V, SUPERVORTEX-JUOKSUPYÖRÄ LVI-numero Liitäntä SL SL AUTOADAPT Haastaviin olosuhteisiin SL-pumppuja on saatavilla HST-juoksupyörällä. SL-pumppuja on saatavilla myös räjähdyssuojattuna (Ex). Huom. WC-vesiä sisältävän jäteveden pumppauksessa pumpun läpäisykyvyn on oltava vähintään 75 mm. Teho (P2) kw Virta A Paino kg Vapaa läpäisykyky mm SLV D.C DN65 2,2 4, SLV D.C DN65 3,0 6, SLV D.C DN65 4,0 8, SLV D.C DN80 2,2 4, SLV D.C DN80 3,0 6, SLV D.C DN80 4,0 8, SLV D.C DN80 1, SLV D.C DN80 1,3 3, SLV D.C DN80 1,5 3, SLV D.C DN80 2,2 5, SLV D.C DN80 4 9, SLV D.C DN80 4 8, SLV D.C DN , SLV D.C DN80 7,5 15, SLV D.C DN80 9,2 18, SLV D.C DN80 11,0 21, Hinta SLV-AUTOADAPT 3X400 V, SUPERVORTEX-JUOKSUPYÖRÄ LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Vapaa läpäisykyky mm SLV E.2.50B DN65 0,9 2, SLV E.2.50B DN65 1,1 3, SLV E.2.50B DN65 1,5 3, Hinta 39

40 UPPO- JA JÄTEVESIPUMPUT >> SLV, slv AUTOADAPT, SL1, sl1 AUTOADAPT SL1 3X400 V, S-TUBE -JUOKSUPYÖRÄ LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Vapaa läpäisykyky mm SL D.C DN65 2,2 4, SL D.C DN65 3 6, SL D.C DN65 4 8, SL D.C DN80 2,2 4, SL D.C DN80 3 6, SL D.C DN80 4 8, SL D.C DN80 1,5 3, SL D.C DN80 2,2 5, SL D.C DN80 3 7, SL D.C DN80 4 9, SL D.C DN80 5,5 11, SL D.C DN80 7,5 15, SL D.C DN100 1,5 3, SL D.C DN100 2,2 5, SL D.C DN , SL D.C DN , SL D.C DN100 5,5 11, SL D.C DN100 7,5 15, SL D.C DN , SL D.C DN100 5,5 11, SL D.C DN100 7,5 15, SL1 AUTOADAPT 3X400 V, S-TUBE -JUOKSUPYÖRÄ LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Vapaa läpäisykyky mm SL E.2.50B DN65 0,9 2, SL E.2.50B DN65 1,1 3, SL E.2.50B DN65 1,5 3, Suuremmat koot tarjouksen mukaan. Hinta Hinta SLV JA SL1 LISÄTARVIKKEET LVI-numero Hinta Adapteri UV 35579B DN Adapteri UV 35586B DN Adapteri UV 35586B DN Uppoliitinpaketti DN Uppoliitinpaketti DN Uppoliitinpaketti DN Nostoketju 500 kg, 2 m hst Nostoketju 500 kg, 3 m hst Nostoketju 500 kg, 4 m hst Nostoketju 500 kg, 6 m hst Nostoketju 500 kg, 8 m hst Nostoketju 500 kg, 10 m hst Nostoketju 800 kg, 2 m hst Nostoketju 800 kg, 4 m hst Nostoketju 800 kg, 6 m hst Nostoketju 800 kg, 8 m hst Nostoketju 800 kg, 10 m hst

41 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINEASTIAT

42 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> PM, MQ PRESSOSTAATTI PM Grundfosin Pressure Manager -pressostaatilla voidaan ohjata pumpun toimintaa käytön mukaan. PM1 ohjaa pumpun toimintaa kiinteästi asetetun paineen mukaan; 1,5 bar tai 2,2 bar. Lisäsuojaa pumpulle tuovat kuivakäyntisuoja ja värähtelyvaroitus. PM2-mallin käynnistyspainetta voidaan säätää välillä 1,5 5 baaria. PM2-mallissa on myös selkeä LED-näyttö ja sisäinen painesäiliö, joka estää turhat käynnistykset ja pysäytykset putkiston vuotaessa. Lisäksi PM2 voidaan optimoida käytettäväksi suuren ulkoisen painesäiliön kanssa. PM LVI-numero Jännite V Maks. tehonkesto W Virta A Hinta PM1 (1.5 bar) PM1 (2,2 bar) PM2 (1,5-5 bar) VESIAUTOMAATTI MQ PM1 PM2 MQ-vesiautomaatti on tarkoitettu veden pumppaukseen ja paineenkorotukseen omakotitaloissa, loma-asunnoilla, maatiloilla tai kasvihuoneissa. MQ on helppo asentaa, ja se mahtuu hyvin pieneenkin tilaan. Selkeän ohjauspaneelin ansiosta käyttö on yksinkertaista. Ulkokäyttöä varten ohjauspaneelille on saatavilla suoja. MQ on erittäin hiljainen, sen äänitaso on alle 55 desibeliä. MQ Imuteho on jopa 8 metriä (veden pinnasta + putkivastukset). Sisäänrakennettu kalvopainesäiliö tasaa käynnistykset ja pysähdykset. Sisäänrakennettu kuivakäynti- ja ylikuormitussuoja. MQ 1X230 V, ÄÄNITASO ALLE 55 DB LVI-numero Liitäntä Teho (P1) kw Virta A Paino kg Hinta MQ G 1 0, MQ G 1 1 4, MUISTA MYÖS UPOTETTAVAT JA HILJAISET SBA-VESIAUTOMAATIT! KATSO MALLIT SIVULTA 25 42

43 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> JP, JPB PUUTARHAPUMPPU JP, JPB Grundfosin JP on tukeva jet-mallinen puutarhapumppu. JP-pumppu on itseimevä, se pystyy imemään nestettä jopa seitsemän metrin syvyydestä. Yleisimpiä käyttökohteita JP-pumpulle ovat pihat ja puutarhat. JP-pumppu toimii on/off periaatteella, eikä siinä ole automatiikkaa. Pumpussa on sisäänrakennettu ejektori ja ejektoriventtiili. Pienen kokonsa ansiosta JP-pumppu on helppo sijoittaa myös ahtaaseen tilaan ja sitä on myös helppo siirtää. JP-pumpuissa on kevyt ja vahva RST-rakenne. JP on saatavissa varustettuna PM1-pressostaatilla, joka käynnistää ja pysäyttää pumpun, kun vesipiste avataan. Painekytkimellä varustettu malli soveltuu hyvin harvemmin tapahtuvaan, mutta pitkäkestoiseen käyttöön, kuten esim. puutarhan kasteluun tai erillisen painesäiliön täyttöön. VESIAUTOMAATTI JPB Grundfosin JPB-vesiautomaatti on soveltuu kaivo- ja järviveden pumppaukseen sekä painejärjestelmäksi vapaa-ajan asunnoille ja puutarhoihin. JPB-pumput on varustettu paineautomatiikalla, joka käynnistää ja sammuttaa pumpun käytön mukaan. JP5+PM1 JPB6 JP6 JPB on vesiautomaatti, joka on varustettu kalvopainesäiliöllä, painekatkaisijalla ja painemittarilla. Se soveltuu hyvin kohteisiin, missä veden käyttö on vähäistä ja usein toistuvaa, esim. kesämökin vesijärjestelmät. Painesäiliö vähentää pumpun käynnistyksiä ja pidentää siten pumpun käyttöikää. JP5 1X230 V LVI-numero Liitäntä Teho (P1) kw Virta A Paino kg Säiliön tilavuus l JP5 (JP 5 JET) G 1" 0,85 3, JP5+PM1 (JP 5 P) G 1" 0,85 3,8 9,4 495 JPB5, 24 l (JP 5 T) 4651BPBB G 1" 0,85 3, JPB5, 60 l 4651BQBB G 1" 0,85 3, Hinta JP6 1X230 V LVI-numero Liitäntä Teho (P1) kw Virta A Paino kg Säiliön tilavuus l JP6 (JP 6 JET) G 1" 1, JP6+PM1 (JP 6 P) G 1" 1, JPB6, 24 l (JP 6 T) 4661BPBB G 1" 1, JPB6, 60 l 4661BQBB G 1" 1, Hinta JP - VARAOSAT Tuote Hinta JP5 / JP6 pressostaatti, 1- ja 3-vaihe JP5 / JP6 panta (ei sis. o-rengasta) Akselitiiviste sarja, sis. liitoskappaleen ja pesän o-renkaan O-rengas -sarja, sis. tulpat (2 kpl), tulppien, ejektorin ja pannan o-renkaat Hydraulisarja JP 5*, sis. RST-juoksupyörän, ejektorin (täydellinen), tiivisterenkaan, M6-mutterin Hydraulisarja JP 6, sis. juoksupyörän, ejektorin (täydellinen), tiivisterenkaan, M6-mutterin * Ei sovellu malleihin, joissa on komposiitti-juoksupyörä. 43

44 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> cmb VESIAUTOMAATTI/PAINEENKOROTUSPUMPPU CMB Grundfos CMB -pumput on varustettu paineautomatiikalla, joten niitä voidaan käyttää vesiautomaatteina tai paineenkorotuspumppuina ilman ulkoista painekytkintä. CMB-pumput ovat tehokkaita keskipakopumppuja, joiden järeä RST-rakenne tekee pumpusta kestävän ja luotettavan. Kompaktin kokoinen pumppu on myös hiljainen ja helppohoitoinen. CMBE-pumppu yhdistää CMB-pumppuun portaattomasti moottoria säätävän taajuusmuuttajan ja painesäiliön. Moottorin portaaton säätö mahdollistaa pumpun käyttämisen vakiopaineratkaisuissa, jolloin pumppu nostaa järjestelmän painetta kulutuksen mukaan. Vakiopaineratkaisussa vettä tulee vesipisteistä aina samalla paineella, riippumatta vedenkulutuksen vaihteluista. CMB-pumppujen itseimevät SP-mallit pystyvät imemään vettä jopa 8 metrin syvyydestä, ja ne sopivat vedenottoon esim. kaivosta. CMBE-mallia ei saa itseimevänä versiona. CMB-mallit: CMBE pumppu integroidulla taajuusmuuttajalla, painekytkimellä ja -säiliöllä CMB-SP PM1 itseimevä pumppu PM1 -pressostaatilla CMB-SP PM2 itseimevä pumppu PM2 -pressostaatilla CMB PM1 pumppu PM 1 -pressostaatilla CMB PM2 pumppu PM 2 -pressostaatilla CMB PT pumppu painekytkimellä- ja -säiliöllä CMB PS pumppu painekytkimellä CMB-SP PM2 CMBE CMB 5-46 PT CMB 1X230 V, VAAKASÄILIÖ 24 L, PAINEKYTKIN, AVBE-TIIVISTE Juoksupyörät kpl Teho (P2) kw Paino kg Hinta CMB 5-46 PT , CMB-SP 1X230 V, ITSEIMEVÄ 8 M, MONIJAKSOINEN, PM1-PRESSOSTAATTI, KÄYNNISTYSPAINE 1,5 BAR, AVBE-TIIVISTE Juoksupyörät kpl Teho (P2) kw Paino kg Hinta CMB-SP 3-37 PM , CMB-SP 3-47 PM , CMBE 1X230 V, INTEGROITU TAAJUUSMUUTTAJA, PAINESÄILIÖ 2 L, PAINEKYTKIN, AVBE-TIIVISTE Juoksupyörät kpl Teho (P2) kw Paino kg Hinta CMBE ,55 16, CMBE ,1 17, CMBE ,1 16, CMBE ,5 18, CMBE ,1 21, CMBE ,5 23, ILMAN AUTOMATIIKKAA OLEVAT CM-PUMPUT LÖYTYVÄT SIVULTA

45 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> Hydro Solo-E PAINEENKOROTUSASEMA HYDRO SOLO-E Grundfos Hydro Solo-E on valmis paineenkorotusasema. Järjestelmässä on mukana CREpumppu, sulku- ja takaiskuventtiilit, paineputki, paineanturi, painemittari ja painesäiliö. Hydro Solo-E on tarkoitettu puhtaan veden paineenkorotukseen ja siirtoon. Ominaisuudet: nestelämpötila C ympäristölämpötila C järjestelmän paine enintään 10 baaria. Sovellukset: vesilaitokset kerrostalot hotellit teollisuus sairaalat koulut. HYDRO SOLO-E 1X230 V Tuloyhde Paineyhde Säiliön tilavuus, l Hinta Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1¼" Rp 1¼" Hydro Solo-E CRE Rp 1¼" Rp 1¼" Hydro Solo-E CRE Rp 1½" Rp 1½" HYDRO SOLO-E 3X400 V Tuloyhde Paineyhde Säiliön tilavuus, l Hinta Hydro Solo-E CRE Rp 1" Rp 1" Hydro Solo-E CRE Rp 1¼" Rp 1¼" Hydro Solo-E CRE Rp 1¼" Rp 1¼" Hydro Solo-E CRE Rp 1½" Rp 1½" Hydro Solo-E CRE Rp 1½" Rp 1½" Hydro Solo-E CRE Rp 2" Rp 2" Hydro Solo-E CRE Rp 2" Rp 2" Hydro Solo-E CRE Rp 2" Rp 2" Hydro Solo-E CRE Rp 2" Rp 2" Hydro Solo-E CRE Rp 2" Rp 2" Hydro Solo-E CRE DN65 DN Hydro Solo-E CRE DN80 DN HYDRO SOLO-E -ASEMAT KUIVAKÄYNTISUOJAT Tuote Hinta Kuivakäyntisuoja 0,11 2 bar

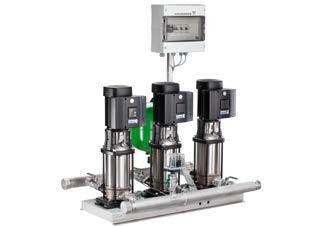

46 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> HYDro multi-s, multi-e, mpc PAINEENKOROTUSASEMA HYDRO MULTI-S Grundfosin Hydro Multi-S -paineenkorotusasema sisältää kaksi tai kolme Grundfosin CM-, CMV- tai CR-pumppua rinnan kytkettynä ja asennettuna vakiopohjalaattaan. Siinä on myös moottorisuojalla varustettu ohjauskaappi ja integroitu säädin. HINNAT TARJOUKSEN MUKAAN. PAINEENKOROTUSASEMA HYDRO MULTI-E Grundfosin Hydro Multi-E -paineenkorotusjärjestelmä soveltuu erityisesti rakennusten vesihuoltoon. HINNAT TARJOUKSEN MUKAAN. PAINEENKOROTUSASEMA HYDRO MPC Paineenkorotusasemaan on liitettävä myös sopiva painesäiliö, jotta laite voi toimia parhaalla mahdollisella tavalla. Pumput toimivat automaattisesti järjestelmän vaatimusten mukaisesti painekytkinten avulla (yksi jokaista pumppua kohti). Sovellukset: toimistot koulut hotellit kastelujärjestelmät. Hydro Multi-E -paineenkorotusjärjestelmät ovat valmiiksi testattuja ja heti käyttövalmiita. Asetuspistettä voidaan säätää helposti ohjauspaneelista, ja älykäs ohjaustoiminto huolehtii muista asetuksista, ylläpitää vakiopaineen sekä parantaa käyttömukavuutta. Sovellukset: toimistot koulut hotellit kerrostalot. Haasteellinenkin paineenkorotus onnistuu helposti ja tarkasti Grundfos Hydro MPC -paineenkorotusaseman avulla. Hydro MPC -paineenkorotusasemassa voi olla jopa 6 kuusi identtistä CRI(E)- tai CR(E)-pumppua. Grundfosin Hydro MPC -paineenkorotusjärjestelmiä voidaan käyttää aina, kun lisäpainetta tarvitaan. Kaikki järjestelmät suunnitellaan asiakkaiden kapasiteetti- ja ohjaustarpeiden mukaan. Sovellukset: toimistot koulut hotellit kerrostalot kastelujärjestelmät teollisuus kunnalliset vedensyöttöjärjestelmät. HINNAT TARJOUKSEN MUKAAN. 46

47 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> CR 5-DW EJEKTORIPUMPPU CR 5-DW Grundfosin CR 5-DW -ejektoripumput soveltuvat pora- tai avokaivokäyttöön, kun vaadittava imusyvyys on yli 8 metriä. Pumppu voidaan asentaa esimerkiksi rakennukseen painesäiliön yhteyteen tai porareiän viereen pumppukaivoon. Ejektoripumppujärjestelmässä keskipakopumppu kytketään kahdella vesiputkella ejektoriin, joka on kaivossa vedenpinnan alapuolella. Ejektorit myydään erikseen. Ohjeellinen mitoitustaulukko sivulla 99. GRUNDFOS SUOSITTELEE, ETTÄ EJEKTORIPUMPPU KORVATAAN UPOTETTAVALLA SQE-PUMPULLA. CR 5-DW 3X400 V (KORVAA CPE3-PUMPUN) Ejektori 11BM CR 5-13 DW LVI-numero Liitäntä Teho kw Virta A Paino kg Hinta CR 5-9 DW ,5 3, CR 5-11 DW ,2 4, CR 5-13 DW ,2 4, CR 5-15 DW ,2 4, EJEKTORIT LVI-numero Paino kg Hinta 11B B B BM BM BM MUUT CR-SARJAN MALLIT LÖYTYVÄT SIVULTA

48 VESIAUTOMAATIT, PAINEENKOROTUS JA PAINESÄILIÖT >> GT PAINESÄILIÖ GT Käyttövedelle tarkoitetut Grundfosin GT-H ja GT-C kalvopainesäiliöt on valmistettu komposiittimateriaalista (GT-C-mallit) tai polttomaalatusta teräksestä (GT-Hmallit). Säiliöissä on juomavesikäyttöön FDA-hyväksytty butyylikalvo. Säiliöt, joiden tilavuus on yli 80 litraa, on varustettu vaihdettavalla pussilla. Grundfosin GT-HR-painesäiliöt soveltuvat paisunta-astiaksi lämmitysjärjestelmiin, ja ne kestävät 50 % vesi-glykoliliuosta. GT- HR-säiliöt on varustettu kiinteällä kalvolla. Varastokokoja on saatavilla litraisina, ja niiden rakennepaine on 6 baaria. GT-HR-50 V GT-H-60 GT-H KALVOPAINESÄILIÖ, POLTTOMAALATTU TERÄS Tuote numero LVI-numero Liitäntä Maks. paine bar Paino Lisätiedot Hinta GT-H G 1" litraa, vaaka 82 GT-H G 1" litraa, pysty 266 GT-H G 1" litraa, pysty 312 Suuremmat koot tarjouksen mukaan. GT-C PAINESÄILIÖ, KOMPOSIITTI LVInumero Liitäntä Maks. paine bar Tilavuus l Korkeus mm Leveys mm Paino kg GT-C G 1 8, GT-C G 1 8, GT-C G 1 8, GT-C G 1 8, GT-C G 1 ¼ 8, GT-C G 1 ¼ 8, GT-C G 1 ¼ 8, GT-C G 1 ¼ 8, GT-C G 1 ¼ 8, Hinta GT-HR PAISUNTA-ASTIA LÄMMITYS- JA JÄÄHDYTYSJÄRJESTELMIIN Paine (bar) Yhde Tilavuus l Halkaisija mm Korkeus mm Paino kg GT-HR-8 V R¾ ,9 46 GT-HR-12 V R¾ ,6 49 GT-HR-18 V R¾ ,5 53 GT-HR-25 V R¾ ,6 63 GT-HR-35 V R¾ ,4 84 GT-HR-50 V R¾ ,5 122 GT-HR-80 V R GT-HR-100 V R ,5 235 GT-HR-140 V R ,6 307 GT-HR-200 V R ,7 450 GT-HR-250 V R GT-HR-300 V R GT-HR-400 V R GT-HR-500 V R GT-HR-600 V R GT-HR-800 V R GT-HR-1000 V R Hinta 48

49 KESKIPAKOPUMPUT

50 KESKIPAKOPUMPUT >> CM MONIJAKSOINEN KESKIPAKOPUMPPU CM Vaaka-asenteinen ja monijaksoinen CM-pumppu soveltuu sisäiseksi pumpuksi OEM-ratkaisuihin, osaksi suurempaa järjestelmää tai itsenäiseksi pumpuksi. Luotettava CM-pumppu on pienikokoinen ja hiljainen, ja sitä on helppo huoltaa. CM-pumpun varastomallit toimitetaan AQQV-akselitiivisteellä. CM-SP (CM Self-priming ) on itseimevä versio CM-pumpusta. CM-SP voidaan sijoittaa vedenottopisteen yläpuolelle, sillä se pystyy imemään vettä jopa 8 metrin korkeudesta. CM-SP:n varastomallit toimitetaan AVBE-akselitiivisteellä. CME-malli on varustettu taajuusmuuttajalla, jolloin sen käymisnopeutta pystytään säätämään tarpeen mukaan. CM Ominaisuudet: Paineenkorotukseen ja kylmänesteverkostoihin. Saatavilla erikoismalleja useilla materiaalivaihtoehdoilla ja yhteillä, esim. korkeammille lämpötiloille. AQQV-akselitiiviste C AVBE-akselitiiviste C Saatavilla myös muita tiivistemateriaaleja CME Akselitiivisteiden nimiavain sivulla 105. CME-MALLIEN HINNAT TARJOUKSEN MUKAAN. CM-SP CM 3X400 V, AQQV-TIIVISTE, NESTEEN LÄMPÖTILA C Liitäntä Teho (P2) kw Virta A Hinta CM Rp 1" / Rp 1" ,2 288 CM Rp 1" / Rp 1" ,2 313 CM Rp 1" / Rp 1" ,2 338 CM Rp 1" / Rp 1" 650 1,6 1,8 360 CM Rp 1" / Rp 1" 650 1,6 1,8 399 CM Rp 1¼" / Rp 1" ,2 308 CM Rp 1¼" / Rp 1" 650 1,6 1,8 330 CM Rp 1¼" / Rp 1" 850 1,6 1,9 354 CM Rp 1¼" / Rp 1" , CM Rp 1¼" / Rp 1" , CM-SP 1X230 V, AVBE-TIIVISTE, NESTEEN LÄMPÖTILA C, MONIJAKSOINEN, ITSEIMEVÄ 8 M LVI-numero Juoksupyörät kpl Teho (P2) kw Liitäntä Paino kg Hinta CM5-7 Self-priming ,3 Rp 1" / Rp 1" 25, CM AKSELITIIVISTESARJAT Hinta CM1/3/5 (CM-A versio) - AQQE/V CM10/15/25 (CM-A versio) - AQQE/V CM1/3/5 (CM-I/G versiot) - AQQE/V CM10/15/25 (CM-I/G versiot) - AQQE/V

51 KESKIPAKOPUMPUT >> cr, cre IN-LINE-KESKIPAKOPUMPPU CR, CRE Monijaksoisia in-line CR-pumppuja on saatavissa valurautaisena, mutta tuoteperheeseen kuuluvat myös CRN- ja CRNE-mallit, joiden materiaali on /AISI316, ja CRI-malli, jonka materiaali on /AISI304. Saatavilla myös titaanista valmistettu CRT-malli. CR-sarjassa on 11 eri pumppukokoa, jotka voivat tuottaa jopa 50 barin paineen. Valikoimassa on myös useilla akselitiivisteillä, kumimateriaaleilla ja verkkojännitteillä varustettuja pumppuja. Pumppuun saa myös magneettivedon. Pumppujen osat voidaan optimoida vastaamaan erikoisvaatimuksia, jotta ne kestävät haasteellisia nesteitä ja erittäin vaativia olosuhteita. E-mallit varustettu integroidulla taajuusmuuttajalla. CR-tuoteperheestä löytyy tehokkaita erikoismalleja mm. korkeammille lämpötiloille sekä malleja, joissa on ATEX-moottori. Akselitiivisteellä HQQE nestelämpötiloille 20 C C Ominaisuudet: maks. nostokorkeus: 480 m maks. tuotto: 180 m 3 /h nesteen lämpötila: C maks. käyttöpaine: 50 bar. CRNE CR 5 PJE CR 64-4 DIN t: CR: valurauta/aisi 304 CRE: valurauta/aisi 304, integroidulla taajuusmuuttajalla CRN: /AISI 316 CRNE: /AISI 316, integroidulla taajuusmuuttajalla CRI: AISI 304 CRIE: AISI 304, integroidulla taajuusmuuttajalla CRT: titaani CRTE: titaani, integroidulla taajuusmuuttajalla CR 3X400 V Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CR Rp 1 0, CR Rp 1 0, CR Rp 1 0, CR Rp 1 0, CR Rp 1 0, CR Rp 1 0, CR Rp 1 0,55 1, CR Rp 1 0,55 1, CR Rp 1 0,55 1, CR Rp 1 0,55 1, CR Rp 1 0,75 1, CR Rp 1 0,75 1, CR Rp 1 0,75 1, CR Rp 1 1,1 2, CR Rp 1 1,1 2, CR Rp 1 1,1 2, CR Rp 1 1,1 2, CR DN25/32 1,5 3, CR DN25/32 1,5 3, CR DN25/32 1,5 3, CR DN25/32 2,2 4, CR DN25/32 2,2 4, CR Rp 1 0, CR 3-3* Rp 1 0, CR Rp 1 0, CR 3-5* Rp 1 0, *CR FAST TRACK -valikoima, toimitus keskusvarastolta 4 5 päivässä. 51

52 KESKIPAKOPUMPUT >> cr, cre CR 3X400 V Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CR Rp 1 0,55 1, CR 3-7* Rp 1 0,55 1, CR Rp 1 0,75 1, CR Rp 1 0,75 1, CR 3-10* Rp 1 0,75 1, CR Rp 1 1,1 2, CR Rp 1 1,1 2, CR Rp 1 1,1 2, CR 3-15* Rp 1 1,1 2, CR DN25/32 1,5 3, CR 3-19* DN25/32 1,5 3, CR 3-21* DN25/32 2,2 4, CR DN25/32 2,2 4, CR DN25/32 2,2 4, CR DN25/32 2,2 4, CR DN25/32 2,2 4, CR DN25/32 3 6, CR DN25/32 3 6, CR DN25/32 3 6, CR Rp 1 ¼ 0, CR Rp 1 ¼ 0,55 1, CR 5-4* Rp 1 ¼ 0,55 1, CR 5-5* Rp 1 ¼ 0,75 1, CR Rp 1 ¼ 1,1 2, CR Rp 1 ¼ 1,1 2, CR 5-8* Rp 1 ¼ 1,1 2, CR Rp 1 ¼ 1,5 3, CR 5-10* Rp 1 ¼ 1,5 3, CR Rp 1 ¼ 2,2 4, CR Rp 1 ¼ 2,2 4, CR Rp 1 ¼ 2,2 4, CR Rp 1 ¼ 2,2 4, CR Rp 1 ¼ 2,2 4, CR 5-16* DN25/32 2,2 4, CR DN25/32 3 6, CR DN25/32 3 6, CR DN25/32 4 7, CR DN25/32 4 7, CR DN25/32 4 7, CR DN25/32 4 7, CR DN25/32 5, CR DN25/32 5, CR DN 40 0, CR 10-2* DN 40 0,75 1, CR 10-3* DN 40 1,1 2, CR 10-4* DN 40 1,5 3, CR DN 40 2,2 4, CR 10-6* DN 40 2,2 4, CR DN , CR 10-8* DN , *CR FAST TRACK -valikoima, toimitus keskusvarastolta 4 5 päivässä. 52

53 KESKIPAKOPUMPUT >> cr, cre CR 3X400 V Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CR DN , CR 10-10* DN , CR 10-12* DN , CR 10-14* DN 40 5, CR DN 40 5, CR DN 40 7,5 14, CR DN 40 7,5 14, CR DN 40 7,5 14, CR DN50 1,1 2, CR 15-2* DN50 2,2 4, CR DN50 3 6, CR DN50 4 7, CR 15-5* DN50 4 7, CR DN50 5, CR 15-7* DN50 5, CR DN50 7,5 14, CR 15-9* DN50 7,5 14, CR DN , CR DN , CR DN , CR DN CR DN50 1,1 2, CR DN50 2,2 4, CR DN50 4 7, CR DN50 5, CR DN50 5, CR DN50 7,5 14, CR DN50 7,5 14, CR DN , CR DN , CR DN CR DN CR DN50 18,5 34, CR DN65 1,5 3,15 86, CR DN65 2,2 4, CR DN65 3 6,3 95, CR DN65 4 7, CR DN65 5, CR DN65 5, CR DN65 7,5 14, CR DN65 7,5 14, CR DN , CR DN , CR DN , CR DN , CR DN CR DN CR DN CR DN CR DN65 18,5 34, *CR FAST TRACK -valikoima, toimitus keskusvarastolta 4 5 päivässä. 53

54 KESKIPAKOPUMPUT >> cr, cre CR 3X400 V Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CR DN65 18,5 34, CR DN65 18,5 34, CR DN65 18,5 34, CR DN , CR DN , CR DN , CR DN , CR DN CR DN CR DN CR DN CR DN80 3 6, CR DN80 4 7, CR DN80 5, CR DN80 7,5 14, CR DN , CR DN , CR DN CR DN CR DN80 18,5 34, CR DN80 18,5 34, CR DN , CR DN , CR DN CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN ,9 114 Tarj. mukaan CR DN100 5, Tarj. mukaan CR DN100 7,5 14,4 142 Tarj. mukaan CR DN ,8 195 Tarj. mukaan CR DN ,8 195 Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN100 18,5 34,5 226 Tarj. mukaan CR DN100 18,5 34,5 230 Tarj. mukaan CR DN ,5 244 Tarj. mukaan CR DN ,5 244 Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan *CR FAST TRACK -valikoima, toimitus keskusvarastolta 4 5 päivässä. 54

55 KESKIPAKOPUMPUT >> cr, cre CR 3X400 V Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN100 5, Tarj. mukaan CR DN100 7,5 14,4 152 Tarj. mukaan CR DN ,8 201 Tarj. mukaan CR DN Tarj. mukaan CR DN100 18,5 34,5 232 Tarj. mukaan CR DN ,5 245 Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan CR DN Tarj. mukaan *CR FAST TRACK -valikoima, toimitus keskusvarastolta 4 5 päivässä. CRE 1X230 V, PAINEANTURILLA, INTEGROIDULLA TAAJUUSMUUTTAJALLA Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CRE Rp 1" 0, CRE Rp 1" 0,55 2,9 3, CRE Rp 1" 0,75 3,8 4,6 27, CRE Rp 1" 1,1 4,55 5,45 29, CRE Rp 1" 1,5 8,9 7,45 37, CRE Rp 1" 0,37 2,1 32, CRE Rp 1" 0,55 2,9 33, CRE Rp 1" 0,75 3,8 34, CRE Rp 1" 1,1 5,45 27, CRE DN25/32 1,5 7,45 36, CRE Rp 1¼" 0,55 2, CRE Rp 1¼" 1,1 5, CRE Rp 1¼" 1,5 7, CRE 3X400 V, PAINEANTURILLA, INTEGROIDULLA TAAJUUSMUUTTAJALLA Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CRE Rp 1" 2,2 4,15 3,4 49, CRE DN25/32 1,5 2, CRE DN25/32 2,2 3,4 44, CRE DN25/ , CRE DN25/32 4 6,6 76, CRE Rp 1¼" 2,2 3, CRE DN25/ CRE DN25/32 4 6,6 75, CRE DN25/32 5,5 8, CRE DN25/32 7,5 11,

56 KESKIPAKOPUMPUT >> cr, cre CRE 3X400 V, PAINEANTURILLA, INTEGROIDULLA TAAJUUSMUUTTAJALLA Tuote numero LVI-numero Liitäntä Teho (P2) kw Virta A Paino kg Hinta CRE DN40 0,75 1, CRE DN40 1,5 2, CRE DN40 2,2 3, CRE DN CRE DN40 4 6, CRE DN40 5,5 8, CRE DN40 7,5 11, CRE DN , CRE DN50 1,5 2, CRE DN CRE DN50 4 6, CRE DN50 5,5 8, CRE DN50 7,5 11, CRE DN , CRE DN CRE DN50 18, CRE DN50 2,2 3, CRE DN50 4 6, CRE DN50 5,5 8, CRE DN50 7,5 11, CRE DN , CRE DN CRE DN50 18, CR/CRI/CRN/CM-A VARUSTEET Lisätiedot Hinta Kuivakäyntisuoja LiqTec Jatkokaapeli pituus 15 m 122 Mekaaninen kuivakäyntisuoja, asennussarja (pressostaatti) ,11 2 bar 597 CR/CRI/CRN AKSELITIIVISTESARJAT (KATSO NIMIAVAIN S.105) Hinta CR 30/60, malli A - AUUE/V CR 30/60, malli B - AUUE/V CR/CRN 2/4 - AUUE/V CR/CRN 8/16, malli A-B - AUUE/V CR/CRN 32/45/64/90 - HQQE CR/CRN 32/45/64/90 - HQQV CR/CRI/CRN 1/3/5 - HUBE CR/CRI/CRN 1/3/5 - HQQE CR/CRI/CRN 1/3/5 - HQQV CR/CRI/CRN 10/15/20 - HUBE CR/CRI/CRN 10/15/20 - HQQE CR/CRI/CRN 10/15/20 - HQQV

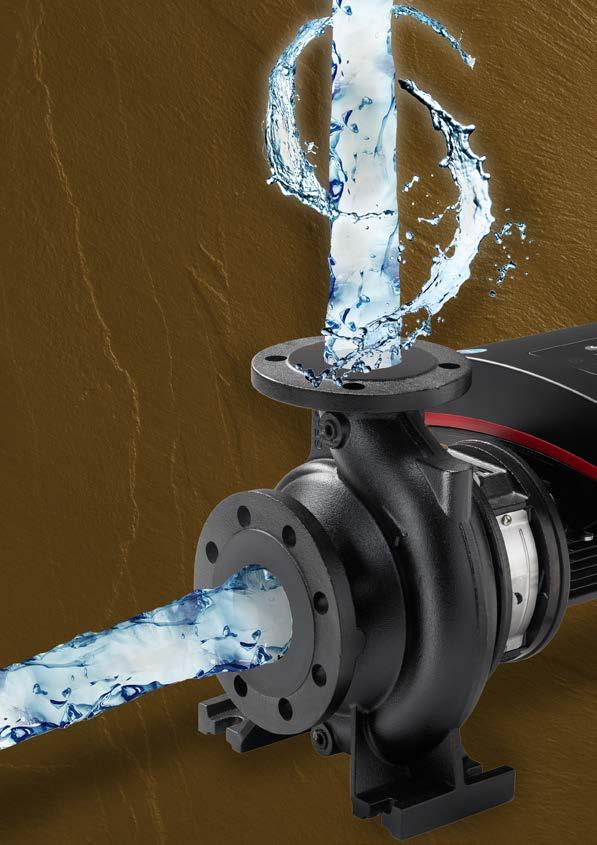

57 KESKIPAKOPUMPUT >> NB, nbe, NK, nke YKSIJAKSOINEN KESKIPAKOPUMPPU NB, NBE, NK, NKE Grundfosin päästä imevät NB-pumput ovat monikäyttöisiä pumppuja, jotka soveltuvat useisiin erilaisiin luotettavuutta ja kustannustehokkuutta vaativiin järjestelmiin. Päästä imeviä pumppuja käytetään viiteen käyttö tarkoitukseen: veden syöttöön, teolliseen paineen korotukseen, teolliseen nesteensiirtoon, HVAC-järjestelmiin ja kasteluun. Grundfos NB/NBG-pumput ovat vakiomallisia, yksi jaksoisia vaaka-asenteisia keskipakopumppuja, joissa on aksiaalinen imuaukko ja radiaalinen paineaukko. NB/ NBG-valikoima koostuu lyhyen kytkimen pumpuista, joiden rakenne noudattaa joko vesi- (EN 733) tai teollisuusstandardia (ISO 2858). Ominaisuudet: maks. nostokorkeus: 160 m maks. tuotto: 1200 m 3 /h nesteen lämpötila: C maks. käyttöpaine: 25 bar pesän materiaali: valurauta, RST tai duplex. t NB: EN 733 -standardin mukainen pumppu. NBE: EN 733 -standardin mukainen laippamoottorilla ja taajuusmuuttajalla varustettu pumppu. NBG: ISO standardin mukainen pumppu laippamoottorilla. NBGE: ISO standardin mukainen laippamoottorilla ja taajuusmuuttajalla varustettu pumppu. NB NBE YKSIJAKSOINEN KESKIPAKOPUMPPU NK, NKE Vankkarakenteisia Grundfosin NK/NKGpumppuja käytetään vedensyötössä, teollisessa paineenkorotuksessa, kemikaalien siirrossa, HVAC-järjestelmissä (lämmitys, ilmanvaihto ja jäähdytys), kastelussa sekä teollisuusprosesseissa. Päästä imevät NK/NKG-pumput ovat vakiomallisia, yksijaksoisia vaaka-asenteisia keskipakopumppuja, joissa on aksiaalinen imuaukko ja radiaalinen paineaukko. Grundfos NK/NKG -valikoima koostuu kattavasta pitkän kytkimen pumppusarjasta, joka noudattaa joko EN 733- tai ISO 2858-standardia. Pumpun vaihtoyksikkö (juoksupyörä, akselitiiviste, pesän kansi, laakerointi) voidaan poistaa takakautta siten, että pumppupesään, moottoriin tai putkistoon ei tarvitse koskea. Yksi henkilö pystyy huoltamaan jopa suurimmatkin pumput nosturin avulla. ISO sarjan pumpuissa on laakerit, joiden käyttöaika on tuntia ja pumppuihin voidaan asentaa kaksoistiivisteet. Kaikki mallit on saatavilla ruostumattomasta teräksestä ( ja ) tai valuraudasta valmistettuina. Ominaisuudet: maks. nostokorkeus: 160 m maks. tuotto: 1200 m 3 /h nesteen lämpötila: C maks. käyttöpaine: 25 bar pesän materiaali: valurauta, RST tai duplex. t NK: EN 733 -standardin mukainen pumppu pitkällä kytkimellä ja perustuslevyllä NKE: EN 733 -standardin mukainen pumppu pitkällä kytkimellä ja perustuslevyllä sekä taajuusmuuttajalla. NKG: ISO standardin mukainen pumppu pitkällä kytkimellä ja perustuslevyllä. NKGE: ISO standardin mukainen pumppu pitkällä kytkimellä ja perustuslevyllä sekä taajuusmuuttajalla. NK /222 perustuslevyllä NKE /144 perustuslevyllä NKG /315 perustuslevyllä 57

58 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NB 1000 R/MIN, IP55, IE3, 50HZ, PTC-MOOTTORISUOJA DIN 44082, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä NB / x D/ Y V DN100 A NB / ,5 3 x D/ Y V DN100 A NB / x D/ Y V DN100 C NB / ,5 3 x D/ Y V DN100 C NB / x D/ Y V DN125 A NB / ,5 3 x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN150 A NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla Hinta NB 1500 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN (YLI 3 KW), BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Moottorimalli* Moottorimalli* NB / ,37 3 x D/ Y V DN32 A NB / ,75 3 x D/ Y V DN32 A NB / ,5 3 x D/ Y V DN32 A NB / ,2 3 x D/ Y V DN32 A NB / ,55 3 x D/ Y V DN40 A NB / ,1 3 x D/ Y V DN40 A NB / ,2 3 x D/ Y V DN40 A NB / x D/ Y V DN40 A NB / ,5 3 x D/ Y V DN40 A NB / ,1 3 x D/ Y V DN50 A NB / ,2 3 x D/ Y V DN50 A NB / x D/ Y V DN50 A NB / x D V DN50 A NB / x D/ Y V DN50 C NB / ,1 3 x D/ Y V DN65 A NB / ,2 3 x D/ Y V DN65 A NB / x D V DN65 A NB / ,5 3 x D/ Y V DN65 A NB / x D/ Y V DN65 C NB / x D V DN80 A NB / ,5 3 x D/ Y V DN80 A NB / x D/ Y V DN80 C NB / x D/ Y V DN80 C NB / x D/ Y V DN80 C NB / x D V DN100 A NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla Hinta 58

59 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NB 1500 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN (YLI 3 KW), BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla NB 3000 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN 44082, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Moottorimalli* Moottorimalli* NB / x D/ Y V DN32 A NB / ,5 3 x D V DN32 A NB / x D/ Y V DN32 C NB / x D/ Y V DN32 C NB / ,5 3 x D V DN40 A NB / x D/ Y V DN40 C NB / x D/ Y V DN40 B NB / x D/ Y V DN40 B NB / x D/ Y V DN40 C NB / ,5 3 x D/ Y V DN50 A NB / x D/ Y V DN50 B NB / x D/ Y V DN50 B NB / x D/ Y V DN50 B NB / x D/ Y V DN50 C NB / x D/ Y V DN65 C NB / ,5 3 x D/ Y V DN65 B NB / x D/ Y V DN65 B NB / x D/ Y V DN65 C NB / x D/ Y V DN65 C NB / x D/ Y V DN80 B NB / x D/ Y V DN80 C NB / x D/ Y V DN80 C NB / x D/ Y V DN80 C NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN100 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN125 C NB / x D/ Y V DN150 C NB / x D/ Y V DN150 C *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla Hinta Hinta 59

60 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NBE INTEGROIDULLA TAAJUUSMUUTTAJALLA, 1500 R/MIN, IP55, IE3, 50/60 HZ, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä NBE / ,75 3x V DN32 A NBE / ,5 3x V DN32 A NBE / ,2 3x V DN32 A NBE / ,1 3x V DN40 A NBE / ,2 3x V DN40 A NBE / x V DN40 A NBE / ,5 3x V DN40 A NBE / ,1 3x V DN50 A NBE / ,2 3x V DN50 A NBE / x V DN50 A NBE / x V DN50 A NBE / x V DN50 C NBE / ,1 3x V DN65 A NBE / ,2 3x V DN65 A NBE / x V DN65 A NBE / ,5 3x V DN65 A NBE / x V DN65 C NBE / x V DN80 A NBE / ,5 3x V DN80 A NBE / x V DN100 A NBE / x V DN100 C NBE / x V DN100 A NBE / x V DN125 A NBE / x V DN150 C *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla Hinta NBE INTEGROIDULLA TAAJUUSMUUTTAJALLA, 3000 R/MIN, IP 55, IE3, 50/60 HZ, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä NBE / x V DN32 A NBE / ,5 3x V DN32 A NBE / x V DN32 C NBE / x V DN32 C NBE / ,5 3x V DN40 A NBE / x V DN40 C NBE / x V DN40 B NBE / ,5 3x V DN50 A NBE / x V DN50 B NBE / x V DN50 B NBE / x V DN65 C NBE / ,5 3x V DN65 B *Moottorimallit: A=pumppu tukijaloilla, B=moottori tukijaloilla, C=pumppu ja moottori tukijaloilla NK 1000 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN 44082, BAQE-TIIVISTE, VALURAUTA EN733 Moottorimalli* Moottorimalli* Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN Hinta 60

61 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NK 1000 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN 44082, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK 1500 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN (YLI 3 KW), BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NK / ,37 3 x D/ Y V DN NK / ,75 3 x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / ,2 3 x D/ Y V DN NK / ,55 3 x D/ Y V DN NK / ,1 3 x D/ Y V DN NK / ,2 3 x D/ Y V DN NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / ,1 3 x D/ Y V DN NK / ,2 3 x D/ Y V DN NK / x D/ Y V DN NK / x D V DN NK / x D/ Y V DN NK / ,1 3 x D/ Y V DN NK / ,2 3 x D/ Y V DN NK / x D V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / x D V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN

62 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NK 1500 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN (YLI 3 KW), BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK 3000 R/MIN, IP 55, IE3, 50 HZ, PTC-MOOTTORISUOJA DIN 44082, BAQE-TIIVISTE, VALURAUTA EN733 Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NK / x D/ Y V DN NK / ,5 3 x D V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / ,5 3 x D V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / ,5 3 x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NK / x D/ Y V DN NKE INTEGROIDULLA TAAJUUSMUUTTAJALLA, 1500 R/MIN, IP 55, IE3, 50/60 HZ, BAQE-TIIVISTE, VALURAUTA EN733 Tuote Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NKE / ,75 3x V DN NKE / ,5 3x V DN NKE / ,2 3x V DN

63 KESKIPAKOPUMPUT >> NB, nbe, NK, nke NKE INTEGROIDULLA TAAJUUSMUUTTAJALLA, 1500 R/MIN, IP 55, IE3, 50/60 HZ, BAQE-TIIVISTE, VALURAUTA EN733 Tuote Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NKE / ,1 3x V DN NKE / ,2 3x V DN NKE / x V DN NKE / ,5 3x V DN NKE / ,1 3x V DN NKE / ,2 3x V DN NKE / x V DN NKE / x V DN NKE / x V DN NKE / ,1 3x V DN NKE / ,2 3x V DN NKE / x V DN NKE / ,5 3x V DN NKE / x V DN NKE / x V DN NKE / ,5 3x V DN NKE / x V DN NKE / x V DN NKE / x V DN NKE / x V DN NKE / x V DN NKE INTEGROIDULLA TAAJUUSMUUTTAJALLA, 3000 R/MIN, IP 55, IE3, 50/60 HZ, BAQE-TIIVISTE, VALURAUTA EN733 Tuote Paineluokka Teho (P2) kw Jännite Liitäntä Hinta NKE / x V DN NKE / ,5 3x V DN NKE / x V DN NKE / x V DN NKE / ,5 3x V DN NKE / x V DN NKE / x V DN NKE / ,5 3x V DN NKE / x V DN NKE / x V DN NKE / x V DN NKE / ,5 3x V DN

64 KESKIPAKOPUMPUT >> MTA, MTH, MTR, MTS LEIKKUUNESTEPUMPUT MTA, MTH, MTR, MTS MTA, MTH, MTR ja MTS ovat pystyasenteisia monijaksoisia keskipakopumppuja leikkuunestekohteisiin työstökoneille ja korkean nostokorkeuden vaativiin kohteisiin. Pumput asennetaan säiliön kanteen, jolloin pesä on pumpattavassa nesteessä ja pumpun moottori on kuivassa tilassa. Pumpuissa on lukuisia eri kokovaihtoehtoja, jaksomäärä määräytyy halutun toimintapisteen ja asennussyvyyden mukaan. Moottori on EN-standardin mukainen Grundfosin MG-standardimoottori. Pumpuissa on optimoitu hydrauliikka ja eri vaihtoehtoja yhteille, moottorijalalle, jaksomäärälle ja lisäominaisuuksille. MTA MTA on matalapainepumppu suodatus- ja kuljetinjärjestelmiin työstökonekeskuksille. Pumpussa on laippamoottori ilman akselitiivistettä. Avoin juoksupyörä läpäisee leikkuunesteessä olevia partikkeleita. MTR MTR on monijaksoinen, itseimevä keskipakopumppu. Se asennetaan leikkuunestesäiliön kanteen. Saatavissa myös MTREmalli, jossa on integroitu taajuusmuuttaja, joka mahdollistaa pumpun nopeuden säädön. Maks. virtaama: 90 m³/h Maks. nostokorkeus: 220 m MTS MTS-ruuvipumppu soveltuu leikkuunesteille (vesi-öljy-emulsio, min. pitoisuus 3 %). Pumppu asennetaan leikkuunestesäiliön kanteen, mutta tiivisteratkaisun ansiosta myös vaaka-asennus kuivaan tilaan, esim. lattialle, on mahdollinen. Saatavissa myös MTSE-malli integroidulla taajuusmuuttajalla, jolloin pumpun nopeutta on mahdollista säätää. MTA MTH Maks. virtaama: 21 m³/h Maks. nostokorkeus: 13 m Akselitiivisteiden nimiavain sivulla 105. MTH MTH on monijaksoinen, itseimevä keskipakopumppu, joka asennetaan leikkuunestesäiliön kanteen. Maks. virtaama: 8 m³/h Maks. nostokorkeus: 100 m MTR MTS MTA 3X400 V, IE3, IP54 Upotussyvyys mm Liitäntä Teho (P1) W Hinta MTA A-W-A-B G ½ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G ¾ MTA A-W-A-B G 1¼ MTA A-W-A-B G 1¼ MTA A-W-A-B G 1¼ MTA A-W-A-B G 1¼

65 KESKIPAKOPUMPUT >> MTA, MTH, MTR, MTS MTA 3X400 V, IE3, IP54 Upotussyvyys mm Liitäntä Teho (P1) W Hinta MTA A-W-A-B G 1½ MTA A-W-A-B G 1½ MTA A-W-A-B G 1½ MTA 20H-150 A-W-B-T G 1½ MTA 40H-180 A-W-B-T G ¾ MTA 70H-250 A-W-B-T G ¾ MTA 100H-280 A-W-B-T G MTH 3X400 V, IP54, AQQV-TIIVISTE Upotussyvyys mm Teho (P2) kw Hinta MTH 2-30/ , MTH 2-30/ , MTH 2-40/ , MTH 2-50/ , MTH 2-60/ ,1 507 MTH 2-70/ ,1 571 MTH 2-80/ ,1 580 MTH 2-90/ ,1 583 MTH 2-100/ ,1 590 MTH 2-110/ ,1 596 MTH 4-20/ , MTH 4-30/ , MTH 4-40/ ,1 518 MTH 4-50/ ,1 535 MTH 4-60/ ,1 543 MTH 4-70/ ,1 547 MTH 4-80/ ,1 553 MTR IP55, PTC-MOOTTORISUOJA DIN (YLI 3 KW), HUUV-TIIVISTE Upotussyvyys mm Teho (P2) kw Jännite V Liitäntä Hinta MTR 1S - 12/ ,37 3 x D/ Y V G 1¼" 955 MTR 1S - 19/ ,55 3 x D/ Y V G 1¼" MTR 1S - 25/ ,75 3 x D/ Y V G 1¼" MTR 1S - 36/ ,1 3 x D/ Y V G 1¼" MTR 1-7/ ,37 3 x D/ Y V G 1¼" 958 MTR 1-11/ ,55 3 x D/ Y V G 1¼" MTR 1-15/ ,75 3 x D/ Y V G 1¼" MTR 1-23/ ,1 3 x D/ Y V G 1¼" MTR 1-30/ ,5 3 x D/ Y V G 1¼" MTR 1-36/ ,2 3 x D V G 1¼" MTR 3-5/ ,37 3 x D/ Y V G 1¼" 927 MTR 3-7/ ,55 3 x D/ Y V G 1¼" 969 MTR 3-11/ ,75 3 x D/ Y V G 1¼" MTR 3-15/ ,1 3 x D/ Y V G 1¼" MTR 3-19/ ,5 3 x D/ Y V G 1¼" MTR 3-27/ ,2 3 x D V G 1¼" MTR 3-36/ x D V G 1¼"

66 KESKIPAKOPUMPUT >> MTA, MTH, MTR, MTS MTR IP55, PTC-MOOTTORISUOJA DIN (YLI 3 KW), HUUV-TIIVISTE Upotussyvyys mm Teho (P2) kw Jännite V Liitäntä Hinta MTR 5-2/ ,37 3 x D/ Y V G 1¼" 881 MTR 5-4/ ,55 3 x D/ Y V G 1¼" 927 MTR 5-5/ ,75 3 x D/ Y V G 1¼" 972 MTR 5-8/ ,1 3 x D/ Y V G 1¼" MTR 5-10/ ,5 3 x D/ Y V G 1¼" MTR 5-16/ ,2 3 x D V G 1¼" MTR 5-20/ x D V G 1¼" MTR 5-29/ x D V G 1¼" MTR 5-32/ ,5 3 x D V G 1¼" MTR 10-2/ ,75 3 x D/ Y V G 2" MTR 10-3/ ,1 3 x D/ Y V G 2" MTR 10-4/ ,5 3 x D/ Y V G 2" MTR 10-6/ ,2 3 x D V G 2" MTR 10-9/ x D V G 2" MTR 10-12/ x D V G 2" MTR 10-16/ ,5 3 x D V G 2" MTR 10-22/ ,5 3 x D/ Y V G 2" MTR 15-2/ ,1 3 x D/ Y V G 2" MTR 15-2/ ,2 3 x D V G 2" MTR 15-3/ x D V G 2" MTR 15-5/ x D V G 2" MTR 15-7/ ,5 3 x D V G 2" MTR 15-9/ ,5 3 x D/ Y V G 2" MTR 15-14/ x D/ Y V G 2" MTR 15-17/ x D/ Y V G 2" MTR 20-2/ ,1 3 x D/ Y V G 2" MTR 20-2/ ,2 3 x D V G 2" MTR 20-3/ x D V G 2" MTR 20-5/ ,5 3 x D V G 2" MTR 20-7/ ,5 3 x D/ Y V G 2" MTR 20-10/ x D/ Y V G 2" MTR 20-14/ x D/ Y V G 2" MTR 20-17/ ,5 3 x D/ Y V G 2" MTR 32-2/ ,5 3 x D/ Y V DN MTR 32-2/ ,2 3 x D V DN MTR x D V DN MTR x D V DN MTR ,5 3 x D V DN MTR ,5 3 x D/ Y V DN MTR x D/ Y V DN MTR x D/ Y V DN MTR ,5 3 x D/ Y V DN MTR x D/ Y V DN MTR 45-2/ x D V DN MTR 45-2/ x D V DN MTR ,5 3 x D V DN MTR ,5 3 x D/ Y V DN MTR x D/ Y V DN MTR x D/ Y V DN MTR ,5 3 x D/ Y V DN

67 KESKIPAKOPUMPUT >> MTA, MTH, MTR, MTS MTR IP55, PTC-MOOTTORISUOJA DIN (YLI 3 KW), HUUV-TIIVISTE Upotussyvyys mm Teho (P2) kw Jännite V Liitäntä Hinta MTR x D/ Y V DN MTR 64-2/ x D V DN MTR 64-2/ ,5 3 x D V DN MTR ,5 3 x D/ Y V DN MTR x D/ Y V DN MTR x D/ Y V DN MTR ,5 3 x D/ Y V DN MTR x D/ Y V DN MTS IP55, DQ-TIIVISTE Teho (P2) kw Liitäntä Jännite Hinta MTS R G ¾" / SAE 1" 3 x D V MTS R G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D V MTS R G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D/ Y V MTS R G ¾" / SAE 1" 3 x D/ Y V MTS R ,5 G ¾" / SAE 1" 3 x D/ Y V MTS R ,5 G 1¼" / SAE 1½" 3 x D V MTS R ,5 G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R ,5 G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R ,5 G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R ,5 G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V MTS R G 1¼" / SAE 1½" 3 x D/ Y V

68 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY

69 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> conlift, MULTILIFT KONDENSSIVESIPUMPPAAMO CONLIFT CONLIFT-pumppaamot ovat täydellisiä kondenssivesipumppaamoja vedelle, jonka ph on vähintään 2,5. Valikoimaan kuuluu kolme erilaista versiota. Kaikissa versioissa on huoltovapaa moottori, jossa on lämpökytkimellä varustettu ylikuormitussuoja. CONLIFT1-pumppaamo sisältää pumpun ja keräyssäiliön, johon kondenssivesi johdetaan. Säiliön täyttyesssä pumppu poistaa kondenssiveden automaattisesti. Pumppaamo on helppo käyttää ja huoltaa. CONLIFT2-pumpussa on lisäksi veden noususta äänimerkillä ilmoittava hälytin. CONLIFT2 ph+ on muuten samanlainen kuin CONLIFT2, mutta siinä on lisäksi neutralointiyksikkö käyttökohteisiin, joissa kondenssiveden ph-arvo saattaa olla pienempi kuin 2,5. CONLIFT-sarja on modulaarinen eli hälytyskortti ja neutralointiyksikkö voidaan lisätä myös jälkeenpäin. CONLIFT1 CONLIFT 1X230 V LVI-numero Teho (P1) W Virta A Paino kg Hinta CONLIFT , CONLIFT , CONLIFT2 ph , PIENPUMPPAAMO MULTILIFT MULTILIFT-PUMPPAAMOIDEN KÄYTTÖKOHTEET MULTILIFT-pumppaamot ovat täydellisiä järjestelmiä, joilla viemäritason alapuolella oleva jätevesi voidaan pumpata viemärijärjestelmään kaikenkokoisissa rakennuksissa. Pumppaamoissa on mukana sekä pumput, säiliöt että säätimet, ja siksi niiden asennus on helppoa ja edullista. Valikoimassa on erikokoisia MULTILIFT-yksiköitä, jotka kattavat pientalojen ja suurien liikekiinteistöjen tarpeet. Säiliöiden tilavuus alkaa 66 litrasta ja saatavana on jopa litran malleja. Katso koko Multilift-valikoima Grundfos Product Centeristä. HINNAT TARJOUKSEN MUKAAN. TUOTE MSS/M/ MOG MD/MDG KOHDE Omakotitalot joiden pumppujärjestelmä ei vaadi varapumppua. Omakoti- ja paritalot, pienet liikekiinteistöt, toimistot, koulut, ravintolat, pienet hotellit, yms. MLD Liikekiinteistöt, julkiset tilat, toimistot, koulut, hotellit, sairaalat, ravintolat, yms. MULTILIFT MDG MD1/V Usean asunnon pientalot, isommat julkiset kiinteistöt (sairaalat, koulut, yms.), isommat liikekiinteistöt (kauppakeskukset, yms.) ja teollisuusrakennukset. 69

70 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> sololift2 PIENPUMPPAAMO SOLOLIFT2 SOLOLIFT2-pienpumppaamolla voidaan hoitaa kaikenlaisten kodin vesipisteiden tyhjennys. Sitä voidaan käyttää paikoissa, joissa jätevettä ei voida johtaa painovoimaisesti viemäriin. SOLOLIFT2 mahdollistaa esimerkiksi ylimääräisen WC:n tai kylpyhuoneen sijoittamisen ullakkotiloihin tai kellarikerrokseen. Yksiköt ovat heti käyttövalmiita. Sähköverkkoon liittämisen jälkeen pumppu alkaa toimia automaattisesti, kun säiliöön lasketaan vettä. SOLOLIFT2-yksiköt keräävät jäteveden ja pumppaavat sen kapean paineputken (halk. min. 22 mm) läpi poistoputkeen jopa 6 m nostokorkeudella tai 100 m etäisyydellä. Valikoimaan kuuluu viisi pienpumppaamomallia kotitalouksien jäteveden pumppaukseen. merkinnän viimeiset numerot osoittavat sisääntuloliitäntöjen määrän, esim. WC-3 sisältää WCistuinliitännän lisäksi kolme vesipisteliitäntää. SOLOLIFT2 WC-1, WC-3 ja CWC-3 on suunniteltu jäteveden pumppaukseen WC-istuimesta, lisäksi niihin voidaan liittää myös muita saniteettilaitteita. WC-malleissa on tehokas repijäpumppu, joka pystyy käsittelemään myös kiintoainepitoista jätevettä. SOLOLIFT2 C-2 ja D-2 on suunniteltu harmaan jäteveden pumppaukseen vesipisteistä, esim. käsienpesualtaat, kylpyammeet ja suihkukaapit. C-3-malli sopii myös hetkittäiseen kuuman veden poistamiseen esim. pesu- ja tiskikoneista ja keittiön tiskialtaista (maks. 90 C, enintään 30 minuuttia). SOLOLIFT2 WC-1 SOLOLIFT2 WC-3 SOLOLIFT2 on suunniteltu ammattilaisten toiveita silmällä pitäen. Se on mahdollista huoltaa paikoillaan, ilman asennuksen purkamista. SOLOLIFT2:n moottori on mahdollista irroittaa huoltoluukun kautta, jolloin huoltotoimenpiteet onnistuvat käsiä likaamatta. SOLOLIFT2:N KÄYTTÖKOHTEET SOLOLIFT2 CWC-3 SOLOLIFT2 WC-1 SOLOLIFT2 WC-3 SOLOLIFT2 D-2 SOLOLIFT2 C-3 SOLOLIFT2 CWC-3 SOLOLIFT2 C-3 SOLOLIFT2 D-2 70

71 GRUNDFOS HINNASTO 2016 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> sololift2 SOLOLIFT2 WC-1/WC-3 MITOITUS SOLOLIFT2 C-3 MITOITUS WC-1 ja WC-3 mitoitustaulukko v = 0.7 м/c Ø 4x 5м Ø36.2 мм Ø28.4 мм Ø26 мм 4м Ø26 мм Ø23 мм 4-9 l Ø23 мм 2м 10 м 4-6 l Ø36.2 mm Ø28.4 mm Ø26 mm Ø23 mm Ø20 mm Ø36.2 mm Ø28.4 mm Ø26 mm Ø23 mm Ø20 mm Ø36.2 мм 2m 30 м 40 м 50 м 60 м 70 м Ø36.2 mm Ø28.4 mm Ø26 mm Ø23 mm Ø20 mm 90 м 1m WC-3 Ø36.2 mm Ø28.4 mm Ø26 mm Ø23 mm Ø20 mm 6м 4-6 l 5м 4м Ø20 мм 5м 10 м 3м 20 м 30 м Ø28.4 мм 40 м 50 м 60 м 70 м 10 m 2м Ø36.2 мм Ø28.4 мм Ø26 мм 4м 3м Ø23 mm 3m Ø28.4 мм Ø26 мм Ø20 mm Ø36.2 мм Ø28.4 мм Ø26 мм 20 м Ø36.2 mm Ø28.4 mm Ø26 mm 4m Ø36.2 мм Ø28.4 мм Ø23 мм + 1x Ø36.2 мм Ø28.4 мм Ø23 мм 1м 5m Ø26 мм 4x Ø36.2 mm Ø28.4 mm Ø26 mm Ø23 mm Ø20 mm Ø36.2 мм Ø28.4 мм WC-1 Ø Maks. 6 m Маks. 6 м 3м v = 0.7 m/s + 1x 20 m 30 m 40 m 50 m 60 m 70 m 90 m 1м мм 90 Ø36.2 м Ø26 мм Ø23 мм 2м Ø23 мм Ø36.2 мм Ø28.4 мм Ø26 мм Ø36.2 мм HUOM. SOLOLIFT2 on suunniteltu 4, 6Ø28.4 ja мм9 litran huuhtelumäärille. Ø26 мм Ø23 мм 4 litran huuhtelumäärä on sallittu vain, jos pumpattavan nesteen 1м Ø36.2 мм Ø28.4 мм kiintoainepitoisuus on pieni. Ø26 мм Ø23 мм 10 м 20 м 30 м 40 м 50 м 60 м 70 м 90 м SOLOLIFT2 1X230 V Aakkosellinen hakemisto Tuote numero LVI -numero Tarkenne SOLOLIFT2 WC SOLOLIFT2 WC SOLOLIFT2 CWC-3 6м 5м 4м 3м 2м 1м Tuloyhde Lähtöyhde mm Teho W Virta A Paino kg Hinta Repijäpumpulla DN100 ja 1x ø32/36/40 mm 1x ø22/25/28/32/36/ , Repijäpumpulla DN100 ja 1x ø32/36/40 mm, 2x ø36/40/50 mm 1x ø22/25/28/32/36/ , Repijäpumpulla DN100 ja 1x ø32/36/40 mm, 2x ø36/40/50 mm 1x ø22/25/28/32/36/ ,1 604 SOLOLIFT2 C Vain harmaille vesille, 90 C / 30 min 1x ø32/36/40 mm, 2x ø36/40/50 mm 1x ø22/25/28/32/36/ ,1 6,6 544 SOLOLIFT2 D Vain harmaille vesille 2x ø36/40/50 mm sivussa 1x ø22/ ,3 4,3 431 SOLOLIFT2 TARVIKKEET Tuote Soveltuvuus Hinta Sisällysluettelo Hälytin WC-1, WC-3, CWC-3 57 Paineliitinsarja C-3, CWC-3, WC-1, WC-3 48 Paineliitinsarja D-2 39 Takaiskuventtiili kaikki mallit 16 Imu-/tulopuolen liitäntäsarja ainoastaan lavuaareihin 37 Imu-/tulopuolen liitäntäsarja ainoastaan wc-istuimelle 43 71

72 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> liftaway PIENPUMPPAAMO LIFTAWAY Grundfos Liftaway B ja C -mallit ovat pienikokoisia jätevesipumppaamoja harmaalle vedelle, jossa ei ole kiintoaineita. Ne soveltuvat esim. lattiakaivojen, lavuaarien ja pesukoneiden tyhjennykseen tiloissa, jossa painovoimainen viemäröinti ei ole mahdollinen. LIFTAWAY B Liftaway B on tarkoitettu lattian sisään asennettavaksi. Siinä on 100 litran säiliö, johon asennetaan pinnanohjauksella varustettu Unilift KP- tai Unilift AP -pumppu (myydään erikseen). Lisävarusteena myytävän teleskooppikappaleen avulla voidaan pumppaamoa korottaa aina mm asti. Liftaway B:ssä on kaksitoiminen metallikansi yhdellä puolella on luistonesto pinta ja toisella puolella asennuskehikko lattian pintamateriaalia varten. Ominaisuudet: teleskooppirakenne kävelyä kestävä hajutiivis kansi hajulukko säiliötilavuus 100 litraa, hyötytilavuus 40 litraa. Lisävarusteena saatavilla ohjauskeskus (LC107), vippapakkaus ja jatkokappale (385 mm). Yheensopivat pumput: Unilift KP (lue lisää sivulta 31). Unilift AP (lue lisää sivulta 32). LIFTAWAY C LIFTAWAY C Liftaway C on pinta-asennettava keräyssäiliö, joka varustetaan pinnanohjauksella varustetulla Unilift KP -pumpulla (myydään erikseen). Liitännät ovat säiliön sivuilla. Keräysäiliön valkoinen pinta on helppo pitää puhtaana. Säiliö on tarkoittu asennettavaksi seinälle tai lattialle, ja sen ilmastus tapahtuu aktiivihiilisuodattimen läpi. Ominaisuudet: Tilavuus 28 litraa, hyötytilavuus 13 litraa. Aktiivihiilisuodatin LIFTAWAY B Yhteensopivat pumput: Unilift KP150 A-1 (lue lisää sivulta 31). Unilift KP250 A-1 (lue lisää sivulta 31). LIFTAWAY LVI-numero Pumppu* Yhteet Paino kg Hinta LIFTAWAY B UNILIFT KP 3x DN100 / 1xDN70 14, LIFTAWAY B UNILIFT AP 3x DN100 / 1xDN70 14, LIFTAWAY C UNILIFT KP 3x DN40 / 1xDN40/50 3,2 318 * pumppu myydään erikseen. 72

73 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> polar ipk, POLAR 7S ILMANPOISTOKAIVO POLAR IPK Pumppaamolinjastossa oleva ilma voi aiheuttaa häiriöitä ja heikentää virtausta. Grundfosin uusi ilmanpoistokaivo Polar IPK on helppo ratkaisu linjaston ilmanpoistoon. Polar IPK on saatavilla jätevesi- ja puhdasvesilinjastoihin. Ilmanpoistokaivo asennetaan linjaston korkeimmalle kohdalle, jolloin linjastossa oleva ilma poistuu kaivossa olevan ilmanpoistoventtiilin kautta. Jätevesilinjastoon IPK on saatavilla yksi- tai kaksitoimisella venttiilillä. Ilman poistamisen lisäksi kaksitoiminen venttiili myös laskee tarvittaessa ilmaa linjaan. Puhdasvesilinjaan tuleva IPK on varustettu aina 1-toimisella venttiilillä, jotta pinta- ja likavesiä ei pääse linjastoon. IPK asennetaan linjaston haaraan. Tilauksesta saatavilla myös läpivirtaus malli. Tuloyhde D63 PEH. Lisävarusteena saatavissa huuhteluyhde. HINNAT TARJOUKSEN MUKAAN. POLAR IPK PERUSVESIPUMPPAAMO POLAR 7S Grundfosin Polar 7S on laadukas perusvesipumppaamo, jonka säiliön korkeus on mm. Teleskooppirakenteen ansiosta säiliötä voidaan vielä korottaa tarvittaessa jopa 500 mm. Säiliö on varustettu 40 tonnin ajokansistolla. Polar 7S -perusvesipumppaamolla voidaan kiinteistön sadevesien ja salaojaputkien vedet pumpata helposti ja turvallisesti pois. Näin rakennuksen perustuksiin kohdistuu vähäisempi kosteusrasitus, ja esimerkiksi kellarin tulvimisen riski vähenee. Pumppaamon pinnansäätö tapahtuu pumpun vipalla. Pumppaamoon on saatavilla useita pumppuvaihtoehtoja: Unilift CC (lue lisää sivulta 30). Unilift KP (lue lisää sivulta 31). Unilift AP (lue lisää sivulta 32). HINNAT TARJOUKSEN MUKAAN. POLAR 7S 73

74 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> polar 9, polar 10, POLAR 1000 POLAR 9 POLAR 10 POLAR 1000 KIINTEISTÖPUMPPAAMO POLAR 9, POLAR 10, POLAR 1000 Grundfosin Polar-kiinteistöpumppaamoperheeseen kuuluu kolme eri pumppaamosäiliövaihtoehtoa, jotka soveltuvat erilaisiin käyttökohteisiin. Laadukkaat ja huolellisesti testatut komponentit takaavat, että säiliöt soveltuvat pohjoisiin olosuhteisiin. Polar-kiinteistöpumppaamot ovat helposti asennettavissa itseankkuroituvan rakenteensa ansiosta. Normaaleissa perustusolosuhteissa pumppaamot eivät tarvitse erillistä pohjalaattaa. Pumpun asentaminen onnistuu helposti pumppaamon kannelta käsin. Pumppu lasketaan alas johde putkia pitkin säiliön uppoliittimeen, jolloin se asettuu automaattisesti oikeaan paikkaansa. Kaikissa Polar-pumppaamoissa on kaasutiiviit sähkökaapelin läpivienti-insertit sekä 1 3 valinnaista tuloyhteen paikkaa. Muista Polar-kiinteistöpumppaamoista poiketen, Polar 1000:n tuloyhteen paikka valitaan vasta työmaalla asennustilanteen mukaisesti. Paineyhde jokaisessa Polar-kiinteistöpumppaamossa on PE50. Kaikissa Grundfosin Polar-kiinteistö pumppaamoissa on EU-direktiivissä pakolliseksi tullut CE-merkintä. Vakiotoimitukseen kuuluu mm.: Sisäinen putkisto, RST Haponkestävä (HST) pallotakaiskuventtiili Lisävarusteena on mahdollista saada mm. solumuovinen välikansi. Polar 9 ja 10 ominaisuuksia: Kilpailukykyiset ratkaisut kotitalouksien ja vesiosuuskuntien tarpeisiin. Valmistusmateriaalit ovat kestomuoveja: polyeteeni (PE) ja polypropeeni (PP). Valmistetaan rotaatiovalumenetelmällä. Hyvät lämmöneristysominaisuudet. Polar 1000 ominaisuuksia: Lämpöeristetty ja helposti asennettava pumppaamo pohjoisiin olosuhteisiin. Valmistettu konekelatusta lasikuidusta. Ammattilaislaatua kotitalouksien ja kiinteistöjen jäte- ja likavesien pumppaamiseen. Tuloyhde on vapaasti asennettavissa työmaalla, jolloin asennustilanne voidaan ottaa täysin huomioon. Huoltoystävällinen säiliö on halkaisijaltaan mm alhaalta ylös asti. Vakiokorkeus mm. HINNAT TARJOUKSEN MUKAAN. 74

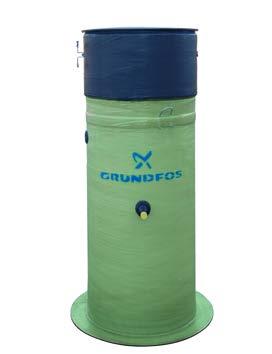

75 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> polar 1400 LINJAPUMPPAAMO POLAR 1400 Polar linjapumppaamo on yhden tai kahden pumpun vakiopumppaamo. Se on valmistettu laadukkaista komponenteista, jotka on yleisesti hyväksytty kunnallis teknisessä käytössä. Itseankkuroituva Polar 1400 on valmistettu konekelatusta lasikuidusta. Pumppaamon kansi ja vaippa on lämpö eristetty. Säiliö on tilava, ja sen sisällä on helppo tehdä huoltotöitä. Polar on kahden pumpun linjapumppaamo. Se on Grundfosin varastotuote, ja se voidaan toimittaa työmaalle lyhyelläkin toimitusajalla. Tilaaminen on helppoa, sillä ennen toimitusta tarvitaan vain tiedot tuloputken korkeudesta, halkaisijasta ja suunnasta. Vaihtoehtoisesti tuloyhde voidaan tehdä myös työmaalla, jolloin etukäteen tarvitaan vain tieto putken halkaisijasta. Polar linjapumppaamoa toimitetaan kahdella vakiokorkeudella: mm ja mm. Kaikissa Grundfosin Polar-linja pumppaamoissa on EU-direktiivissä pakolliseksi tullut CE-merkintä. Polar linjapumppaamon vakiotoimitukseen kuuluu: eristetty kansi, jossa asennusvalmius ohjauskeskukselle kaasutiiviit kaapeliläpiviennit tikkaat ja aloituskaide johdeputket, RST paineyhde DN50 (laippaliitos). Polar 1400:n lisävarusteet hoitotaso tuuletusputket kiinnitystarvikkeet. Pumput Polar linjapumppaamoissa käytetään joko SEG- tai SEG AUTOADAPT -pumppuja. Polar linjapumppaamo varustetaan kahdella pumpulla. Kahdella pumpulla turvataan viemäriverkon toimivuus, sillä pumpun vikatilanteita varten on aina käytössä toinen toimiva pumppu. Ohjauskeskus Asiakkaan valinnan mukaan vakiokeskus voidaan varustaa joko pinta kytkimillä tai Grundfos ELSA-DC-pinnansäädöllä, jossa pinnanohjaus tapahtuu paineanturilla. Käytettäessä pumppua, jossa on AUTOADAPT-ominaisuus, ei erillisiä antureita tarvita. Sähkökeskus ja automaatiolaitteet voidaan myös räätälöidä kohteen ja asiakkaan tarpeiden mukaisesti. Ohjauskeskuksen esimerkkiominaisuuksia: GSM-hälytys kwh-mittaritila johdotettuna (vakio-ominaisuus) käyttötuntilaskuri (vakio-ominaisuus) varavoimansyöttö kauko-ohjattavuus GRM- tai GSM-modeemilla. HINNAT TARJOUKSEN MUKAAN. 75

76 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> kunnallistekniset PUMPPAAMOT KUNNALLISTEKNISET UPPOPUMPPAAMOT PERINTEINEN UPPOPUMPPAAMO Perinteinen uppopumppaamomalli on yksinkertainen ja yleisin pumppaamomalli, jossa on yksi tai kaksi pumppua varusteineen. Pumppaamossa on johdeputket, joita pitkin pumpun voi laskea uppoliittimiin sekä nostaa pois kaivosta. Venttiilit sijaitsevat kaivossa, jossa on taittuva hoitotaso ja kiinteät tikkaat. Maanpäällinen ohjauskeskus ulkokaappeineen sijoitetaan yleensä pumppaamon päälle, mutta se voidaan myös asentaa erillisenä. Pumppaamovarusteisiin kuuluvat myös lukittava kaasujousitettu kansisto ja tuuletusputki. Perinteistä uppopumppaamoa käytetään yleisesti kunnallisteknisissä ratkaisuissa, ja se on yksittäisten perus- ja harmaavesipumppaamojen vakiorakenne. soveltuu myös kiinteistökohtaiseksi pumppaamoksi ja pienille virtaamille. Säiliön halkaisija voi olla 1 000, 1 200, 1 400, 1 600, 1 800, 2 000, tai mm. Säiliön korkeus voi olla jopa mm. UPPOPUMPPAAMO INTEGROIDULLA HOITO- JA HUOLTORAKENNUKSELLA Uppopumppaamo voidaan varustaa integroidulla hoito- ja käyttörakennuksella, joka helpottaa pumppaamon käyttöä ja huoltoa. Rakennuksessa sijaitsevat ylös nostetut venttiilit sekä pumppujen nostoon ja siirtoon tarvittava nostin. Sinne sijoitetaan myös pumppaamon ohjauskeskus ja muut käyttöä helpottavat varusteet, kuten esimerkiksi vesipiste ja lämmityslaitteet. Rakennus ei tarvitse erillistä perustaa. Pumppaamovarusteisiin kuuluvat säiliön tuuletusputki ja ylipaineistuspuhallin. UPPOPUMPPAAMO ERILLISELLÄ HOITO- JA HUOLTORAKENNUKSELLA Uppopumppaamon hoito- ja käyttörakennus voidaan sijoittaa myös pumppaamon viereen. Tällöin rakennukseen voidaan sijoittaa mm. venttiilit, ohjauskeskus, vesipiste ja lämmityslaitteet. Pumppu nostetaan kaivosta huoltotoimenpiteisiin maan pinnalta käsin. HINNAT TARJOUKSEN MUKAAN. Perinteinen uppopumppaamo Uppopumppaamo integroidulla huoltorakennuksella 76

77 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> kunnallistekniset PUMPPAAMOT KUNNALLISTEKNISET TURVAPUMPPAAMOT TURVAPUMPPAAMO Turvapumppaamo on kunnallisten jätevesien peruspumppaamo, jossa yhdistyvät uppopumppaamon edut ja kuivaasennettujen pumppujen käyttö- ja huoltomukavuus. ssa on erilliset osastot jätevedelle ja pumpuille. Kuiva-asennetut uppopumput ovat vesitiiviitä ja kestävät vaurioitumatta mahdolliset tulvatilanteet. Venttiilit ja ohjauskeskukset sijaitsevat kuivassa tilassa ja ovat aina käsillä tarkastusta varten. Koska pumppaamon kaikki toiminnot sijaitsevat maan alla, on tämä malli erittäin sopiva kohteissa, joissa maanpäällisiä rakenteita ei esim. ilkivaltariskin tai liikennejärjestelyn takia voida käyttää. Pumppaamovarusteisiin kuuluvat myös lukittava kansisto ja ilmanvaihtohormit sekä kuivaan että märkään tilaan. Säiliön halkaisija voi olla mm tai mm. TURVAPUMPPAAMO TULOKAIVOLLA Turvapumppaamo voidaan toteuttaa myös erillisellä tulokaivolla, jolloin yhdellä pohjalaatalla on sekä kuiva ja märkä säiliö. Säiliöt liitetään toisiinsa imuputkilla, joissa on joustavat liitokset jännitteiden välttämiseksi. Kuiva tila voi olla yhtenäinen tai jaettu välikannella, joten pumppaamo voidaan toteuttaa kokonaan ilman maanpäällisiä rakenteita. Rakenne mahdollistaa suuremman puskuritilavuuden tuleville vesille. Pumppaamovarusteisiin kuuluvat lukittavat kansistot ja ilmanvaihtohormit sekä kuivaan että märkään tilaan. soveltuu erinomaisesti myös saneerauskohteisiin, joissa on valmis tulokaivo. Tulokaivon halkaisija voi olla mm, mm, mm tai mm. Pumppukaivon halkaisija voi olla mm tai mm. HINNAT TARJOUKSEN MUKAAN. Uppopumppaamo erillisellä huoltorakennuksella Turvapumppaamo 77

78 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> kunnallistekniset PUMPPAAMOT KUNNALLISTEKNISET MATALAENERGIAPUMPPAAMOT Grundfos matalaenergiapumppaamot tarjoavat ratkaisun tehokkaaseen, mutta samalla energiapihiin jäteveden siirtoon. Matalaenergiapumppaamo toimii jätevesilinjassa paineenkorotusaseman tavoin. Pumppaamossa ei ole tyypillistä välisäiliötä, vaan siirtolinjan edelliseltä pumppaamolta tuleva jäteveden paineviemäri kytketään suoraan pumppaamon pumppujen imupuolelle. Pumput korottavat jätevesilinjan painetta riittävälle tasolle, jotta tarvittavat vesimäärät saadaan siirrettyä siirtolinjaketjun seuraavalle pumppaamolle. Matalaenergiapumppaamo säästää energiaa tekemällä minimaalisen pumppaustyön, koska veden potentiaali- ja liike-energiaa ei hukata purkamalla vesiä välisäiliöihin. Järjestelmä on täysin suljettu, joten pumppaamon välittömään läheisyyteen ei aiheudu säiliöpumppaamoille tyypillisiä hajuhaittoja. Pumppaamoa voidaan ohjata esim. Grundfos ELSA-DC (Dedicated Controls) -järjestelmällä, jolla voi ohjata jopa kuutta pumppua yhtä aikaa. Matalaenergiapumppaamo voidaan asentaa joko maahan upotettavaan säiliöön tai maanpäälliseen rakennukseen. HINNAT TARJOUKSEN MUKAAN. Matalanergiapumppaamo SUUNNITTELE OMA PUMPPAAMOSI Pumping Station Creator -ohjelmassa sinun tarvitsee vain antaa tarvittavat tiedot ja ohjelma tekee suunnitelman pumppaamostasi. Surffaa heti osoitteeseen https://app.grundfos.com/pust.frontpage ja kokeile Pumping Station Creator -ohjelmaa jo tänään! Grundfos Pumping Station Creator -ohjelman suunnitelmat ovat luonnoksia, varmista suunnitelma Grundfos-myynnistä ennen tilausta. 78

79 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> DIGITAL DOSING dme ANNOSTELUPUMPPU DIGITAL DOSING DME Grundfosin digitaaliset DME-annostelupumput ovat erittäin tarkkoja ja helppokäyttöisiä. DME-sarjan pumppujen tuottokapasiteetti on pienimmillään 75 ml/h ja yltää suurimmillaan aina 940 l/h asti. Käyttömukavuutta lisää suomenkielinen käyttövalikko. Digitaaliset kalvomäntäannostelupumput nostavat annostelun uudelle tasolle. Nopea ja helppo tapa säätää annostusmäärää, annosteltava virtaama näkyy suoraan näytössä l/h iskunpituussäätö kuuluu menneisyyteen. 1 x V, 50/60 Hz pistoke: EU (Shucko) pumppuosa: muita pumppuosan materiaaleja saatavissa letkuliitännät (vakiona):* 19/27, 25/34, 32/41 ja 38/48 DIGITAL DOSING DME 1X230 V DME DME DME DME Maks. tuotto (l/h) Maks. paine (bar) Materiaalit Pumppupää O-renkaat Venttiilit DME 940 Letkuliitäntä Ohjauspaneeli DME 60 Hinta PP EPDM Keraaminen 19/27 Eteen PP EPDM Keraaminen 25/34 Sivulle PP FKM Keraaminen 19/27 Eteen PP FKM Keraaminen 25/34 Sivulle PVDF FKM Keraaminen 19/27 Eteen PVDF FKM Keraaminen 25/34 Sivulle RST PTFE RST Rp ¾ Eteen RST PTFE RST Rp ¾ Sivulle PP EPDM Keraaminen 19/27 Eteen PP EPDM Keraaminen 25/34 Sivulle PP FKM Keraaminen 19/27 Eteen PP FKM Keraaminen 25/34 Sivulle PVDF FKM Keraaminen 19/27 Eteen PVDF FKM Keraaminen 25/34 Sivulle RST PTFE RST Rp ¾ Eteen RST PTFE RST Rp ¾ Sivulle PP EPDM Keraaminen 19/27 Eteen PP EPDM Keraaminen 25/34 Sivulle PP FKM Keraaminen 19/27 Eteen PP FKM Keraaminen 25/34 Sivulle PVDF FKM Keraaminen 19/27 Eteen PVDF FKM Keraaminen 25/34 Sivulle RST PTFE RST Rp ¾ Eteen RST PTFE RST Rp ¾ Sivulle PP EPDM Keraaminen 19/27 Eteen PP EPDM Keraaminen 25/34 Sivulle PP FKM Keraaminen 19/27 Eteen PP FKM Keraaminen 25/34 Sivulle PVDF FKM Keraaminen 19/27 Eteen PVDF FKM Keraaminen 25/34 Sivulle SS PTFE RST Rp ¾ Eteen RST PTFE RST Rp ¾ Sivulle

80 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> Smart digital ANNOSTELUPUMPPU SMART DIGITAL SMART DIGITAL DDA Smart Digital DDA -pumppumalli soveltuu vaikeisiin ja vaativiin käyttökohteisiin, joissa prosessin luotettavuus on erittäin tärkeää. DDA-pumpuissa on erittäin suuri tuottoalue ja jopa 1:3 000 tarkkuussuhde, FlowControl, paineen valvontatoiminto, AutoFlowAdapt ja integroitu virtauksen mittaus. Versio AR käsinajo pulssitulo: ml/pulssi 0/4-20mA sisään ja ulos analogiviestin tuottoalue säädettävissä automaattinen ilmaustoiminto eräannostus / ajastin pumpussa liitäntä ulkoiselle start/stop käyntiluvalle liitäntä ulkoiselle säiliön pinta-anturille kaksi relelähtöä, käyttö aseteltavissa Versio FC versio AR-mallin ominaisuuksien lisäksi: virtausmittari häiriöiden tunnistus virtaama hälytys Versio FCM versio FC:n ominaisuuksien lisäksi: virtaaman vakiointi AutoFlowAdapt (pumppu säätää virtaaman halutuksi, jopa muuttuvissa olosuhteissa) Smart Digital DDC SMART DIGITAL DDC Smart Digital DDC -pumppusarja on optimaalinen ratkaisu yleisiin käyttösovelluksiin. Helppokäyttöinen, säätöpyörällä varustettu käyttöliittymä tekee käyttöönoton ja käytön erittäin helpoksi. Versio A käsinajo pulssitulo: ml/pulssi näyttöruudun suunnanvaihto liitäntä ulkoiselle start/stop käyntiluvalle liitäntä ulkoiselle säiliön pinta-anturille Versio AR versio A:n ominaisuuksien lisäksi: 0/4-20mA sisään kaksi rele lähtöä Smart Digital DDA SMART DIGITAL DDE Smart Digital DDE tarjoaa Digital Dosing -perustoiminnot pienellä budjetilla yksinkertaisempiin sovelluksiin. Nyt vain 2 pumppua kattaa alueen, johon aikaisemmin tarvittiin jopa yli 12 pumppua. Versio B käsinajo Smart Digital DDE Versio P käsinajo pulssitulo perinteinen (1:n) liitäntä ulkoiselle start/stop käyntiluvalle liitäntä ulkoiselle säiliön pinta-anturille SMART DIGITAL DDA 1X230 V DDA DDA Maks. tuotto (l/h) Maks. paine (bar) 7, Materiaalit Versio: AR Versio: FC Versio: FCM O renkaat Venttiilit Hinta Hinta Pumppupää Hinta PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST

81 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> Smart digital SMART DIGITAL DDA 1X230 V DDA 17-7 DDA 30-4 Maks. tuotto (l/h) Maks. paine (bar) SMART DIGITAL DDC 1X230 V DDC 6-10 DDC 9-7 DDC 15-4 Maks. tuotto (l/h) Maks. paine (bar) Materiaalit Versio: AR Versio: FC Versio: FCM O renkaat Venttiilit Hinta Hinta Hinta PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST Materiaalit Versio: A Versio: AR Pumppupää O-renkaat Venttiilit Hinta Hinta PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Ker aaminen RST FKM RST PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST SMART DIGITAL DDE 1X230 V DDE 6-10 DDE 15-4 Maks. tuotto (l/h) Maks. paine (bar) Materiaalit Versio: B Versio: P Pumppupää O-renkaat Venttiilit Hinta Pumppupää Hinta PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST PP EPDM Keraaminen PP FKM Keraaminen PVC FKM Keraaminen PVDF PTFE Keraaminen RST FKM RST MALLIEN VERTAILUTAULUKKO SEURAAVALLA SIVULLA. 81

82 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> Smart digital YLEISET OMINAISUUDET Digital Dosing: Sisäinen iskunopeuden ja -taajuuden säätö Asennuslevy (perus- / seinäkiinnitys) Käyttöjännite V, Hz Kotelointiluokka IP 65, Nema 4X OHJAUSPANEELI Ohjauspaneeli asennettavissa eteen,vasemmalle tai oikealle Ohjauspaneelin asento: edessä Säätimien läpinäkyvä suojakansi Kapasiteetin asetus millimetreinä, litroina tai US-gall. Graafinen näyttö, nelivärinen taustavalo osoittaa toimintatilan: valkoinen, vihreä, keltainen, punainen Tekstipohjainen valikko, useita kielivaihtoehtoja Kierrettävä ja painettava säätöpyörä navigoinnin helpottamiseksi Kapasiteetin säätönuppi (0,1-100 %) Käynnistys-/pysäytyspainike 100 % -painike (ilmaus) Käyttötilan kytkin (käsikäyttö / pulssiohjaus) KÄYTTÖTILAT Nopeuden käsisäätö Pulssiohjaus ml/pulssi Pulssiohjaus (1:n) Analoginen säätö 0/4-20 ma Eräsäätö (pulssipohjainen) Annosteluajastimen jakso Annosteluajastin viikko Kenttäväyläohjaus TOIMINNOT Automaattinen ilmaus myös pumpun valmiustilassa FlowControl-järjestelmä ja selektiivinen diagnoositoiminto Paineen tarkkailu (min. / maks.) Virtauksen mittaus AutoFlowAdapt SlowMode (kavitoinnin esto) Kalibrointitila Analogisen tulon skaalaus Huoltotietojen näyttö Releen asetus: hälytys, varoitus, iskusignaali, pumpun annostelu Releen asetus (lisäksi): ajastin jakso, ajastin viikko TULOT/LÄHDÖT Ulkoinen pysäytystulo Pulssiohjaustulo Analoginen 0/4-20 ma ohjaustulo Matalan pinnankorkeuden signaalitulo Säiliön tyhjenemisen signaalitulo Lähtörele (2 relettä) Analoginen lähtö 0/4-20 ma GeniBusin tulo/lähtö E-boxin tulo/lähtö (Profibus DP tai lisähälytysreleet) DDA DDC DDE Ohjausvaihtoehto: FCM FC AR AR A P B 82

83 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> annostelupumppujen Tarvikkeet ja lisävarusteet SMART DIGITAL -ANNOSTELUPUMPPUJEN TARVIKKEET JA LISÄVARUSTEET ASENNUSSARJA Asennussarja Smart Digital -annostelupumpuille. Asennussarja sisältää pohjaventtiilin suodattimella, syöttösuuttimen takaiskulla sekä kuuden metrin PE-letkun ja kahden metrin PVC-letkun. Asennussarja on saatavissa letkuko oilla: 4/6 mm, 6/9 mm, 6/12 mm ja 9/12 mm. MONITOIMIVENTTIILI Monitoimiventtiili asennetaan pumpun painepuolelle suoraan pumpun kierteeseen. Venttiilissä yhdistyy varo- tyhjennys- ja laponestoventtiilit. OHJAUSKAAPELIT JA PISTOKKEET Ohjauskaapelit annostelupumppujen kytkemiseen automaatiojärjestelmiin. Kaapelin materiaali: PVC 0,34 mm, pistoketyyppi: M 12. SMART DIGITAL ASENNUSSARJA SIS. TAKAISKUPOHJAVENTTIILI SIHDILLÄ JA PAINOLLA, SYÖTTÖYKSIKKÖ, 6 M PAINELETKU JA 2 M IMULETKU Letkukoko (mm) Maks. virtaama (l/h) Maks. paine (bar) 4/6 7,5 13 6/ / Materiaalit Runko Tiivisteet Venttiilit Hinta PP FKM Keraaminen PP EPDM Keraaminen PVC FKM Keraaminen PVC EPDM Keraaminen PVC PTFE Keraaminen PVDF FKM Keraaminen PVDF EPDM Keraaminen PVDF PTFE Keraaminen PP FKM Keraaminen PP EPDM Keraaminen PVC FKM Keraaminen PVC EPDM Keraaminen PVC PTFE Keraaminen PVDF FKM Keraaminen PVDF EPDM Keraaminen PVDF PTFE Keraaminen PP FKM Keraaminen PP EPDM Keraaminen PVC FKM Keraaminen PVC EPDM Keraaminen PVC PTFE Keraaminen PVDF FKM Keraaminen PVDF EPDM Keraaminen PVDF PTFE Keraaminen

84 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> annostelupumppujen Tarvikkeet ja lisävarusteet MONITOIMIVENTTIILI ⅝ Maks. tuotto (l/h) Pesä 60 PVDF Varon avautumispaine [bar] Liitäntäosat Tiivisteet Kalvo Hinta OHJAUSKAAPELIT JA PISTOKKEET PP FKM PTFE PP EPDM PTFE PVC FKM PTFE PVC EPDM PTFE PVC PTFE PTFE PVDF FKM PTFE PVDF EPDM PTFE PVDF PTFE PTFE PP FKM PTFE PP EPDM PTFE PVC FKM PTFE PVC EPDM PTFE PVC PTFE PTFE PVDF FKM PTFE PVDF EPDM PTFE PVDF PTFE PTFE Kuva Käyttötarkoitus Liittimiä Pistokemalli Sisään Sisään Ulos Kaapeli 1: ohjausviesti sisään analogi pulssi ulkoinen seis Kaapeli 2: pintasisään tankki vajaa tankki tyhjä Kaapeli 3: GENIbus, analogi viesti ulos 4 suora Kaapelin pituus [m] Hinta vain pistoke kulma suora vain pistoke suora vain pistoke kulma Ulos Kaapeli 4: Relehälytykset ulos Rele 1 Rele suora vain pistoke kulma Sisään Kaapeli 2: pintasisään DDE-PR pumpussa käytetään pistoketta pumpun pysäyttämiseen 4 suora vain pistoke

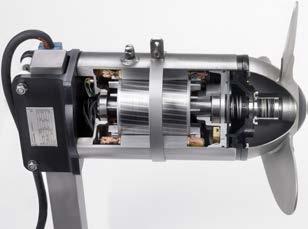

85 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> AMD, SFG, SMG, SRG SEKOITTIMET JA VIRTAUSKEHITTIMET AMD, SFG, SMG, SRG Sekoittimet ja virtauskehittimet sekoittavat tasaisesti jätevedessä ja lietteessä olevat kiintoaineet, mikä estää sedimenttien kertymisen ja sujuvoittaa veden käsittelyä. Laajaasta valikoimasta löytyy pienikokoisia sekoittimia valmispumppaamoihin ja suuriin säiliöihin sekä altaisiin tarkoitettuja virtauskehittimiä. Tuotteita käytetään etenkin jäteveden käsittelyratkaisuissa pumppaamoista käsittely laitoksiin. Sekoittimissa ja virtauskehittimissä on ruostumattomasta teräksestä tai komposiittimateriaaleista valmistetut potkurit, joiden halkaisija on mm ja pyörimisnopeus r/min. Grundfos sekoittimien ja virtauskehittimien ominaisuuksia: laaja asennustarvikevalikoima helppo ylläpitää ja huoltaa anturi öljytilassa akselitiiviste suojattu kuluttavilta aineilta itsepuhdistuvat, ruostumattomasta teräksestä tai komposiittimateriaaleista valmistetut vankkarakenteiset potkurit moottori valmistettu ruostumattomasta teräksestä tai valuraudasta. Sekoittimet ja virtauskehittimet soveltuvat esim. nesteiden sekoittamiseen, homogenointiin ja saostukseen seuraavissa käyttökohteissa: kunnallisten jätevesien käsittelyjärjestelmät lietteenkäsittelyjärjestelmät jätevesipumppaamot jäteveden käsittelylaitokset teollisuusprosessit maatalous biokaasulaitokset. SFG HINNAT TARJOUKSEN MUKAAN. AMD TEKNISET TIEDOT Nesteen lämpötila C ph 4 10 Akselivoima N Dynaaminen viskositeetti (maks.) 500 mpa s Tiheys (maks.) kg/m 3 Asennussyvyys (maks.) 20 m Potkurin halkaisija mm Pyörimisnopeus r/min 85

86 PUMPPAAMOT JA JÄTEVEDENKÄSITTELY >> Aerojet ILMASTINSEKOITIN AEROJET AeroJet on uppoasennettava ilmastinsekoitin, joka auttaa pitämään aerobiset käsittelyprosessit käynnissä. Samalla se auttaa vähentämään hajuhaittoja jätevesien varastoinnissa poistamalla anaerobisia kerrostumia. AeroJet huolehtii samalla nesteen ilmastuksesta ja sekoittamisesta. AeroJet-laitteistot ovat helppoja asentaa, käyttää ja ylläpitää, koska ne eivät vaadi erillisiä puhaltimia, ilmanjakeluputkistoja tai säätöventtiileitä. AeroJet-sarjan joustavuus helpottaa ilmastuskapasiteetin kasvattamista siten, että se pystyy vastaamaan lisääntyneeseen hapenkulutukseen. AeroJet-ilmastinsekoitinta voidaan käyttää joko yksin tai sillä voidaan täydentää jo olemassa olevia ilmastus-laitteita. Käyttökohteet: kunnallistekninen ja teollisuuden jätevedenkäsittely kala-altaat vedenkäsittelylaitosten kunnostus lisäilmastus huippukuormitustilanteessa järvien happikadon estäminen KgO2/syvyys SAJ SAJ HINNAT TARJOUKSEN MUKAAN SAJ KgO2/h SAJ SAJ SAJ SAJ SAJ SAJ SAJ SAJ SAJ Syvyys M 86

87 AUTOMAATIO JA OHJAUS

88 AUTOMAATIO JA OHJAUS >> GRUNDFOS GO REMOTE MOBIILISOVELLUS GRUNDFOS GO REMOTE Grundfos GO Remote on mobiilisovellus E-pumppujen helppoon etähallintaan. Grundfos GO Remoten käyttöönottoon tarvitset Apple ios- tai Android-laitteen, yhteys-donglen ja Grundfos GO Remote -sovelluksen, jonka voit ladata suoraan Applen App Storesta tai Google Playstä. Voit myös ostaa valmiin Grundfos GO -kaukosäädinpaketin (MI204 Kit), joka sisältää kaiken tarvittavan. Grundfos GO Remote sisältää mm. seuraavia ominaisuuksia: pumppujen nimeäminen ja kuvaaminen pumpputietojen tarkistaminen reaaliaikaisesti syötteinä (esim. toimintapiste, sähkönkulutus, nopeus ja lämpötila) helppo pdf-dokumentin luonti (esim. pumppu raportit, konfiguroinnit ja tärkeät huomautukset) asetusten muuttaminen sisältää myös GO CAPS -ohjelmiston, josta löytyy pumppujen tekniset tiedot ja käyttöohjeet. GRUNDFOS GO -DONGLET: MI202 Apple-laitteisiin sopiva dongle Applen 30-pinnisellä liittimellä, iphone 4G tai vanhempi. MI204 Uudempiin Apple-laitteisiin sopiva dongle Lightning-liittimellä, iphone 5 tai uudemmat. MI301 Yleismallin dongle bluetooth yhteydellä, sopii laitteisiin, joissa on Android- tai ios-käyttäjärjestelmä ja bluetooth-yhteys. MI204 Kit on täydellinen paketti, joka sisältää kaiken tarvittavan Grundfos GO:n käyttöön. MI204 Kit sisältää 5. sukupolven Apple ipod Touch 16 Gb -soittimen, MI204-donglen, suojakuoren, laturin ja johdot. KYSY HINNAT JA VARMISTA YHTEENSOPIVUUS MYYNNISTÄ. YHTEENSOPIVAT GRUNDFOS TUOTTEET: E-pumput: MAGNA, MAGNA3 UPE SEG AUTOADAPT* CRE, CRIE, CRNE MTRE, SPKE, CRKE TPE NKE, NBE Multi-E, Solo-E CME * Vaatii CIU202, CIU205, CIU272 tai CIU902 -tiedonsiirtoyksikön Ohjaimet: CU300 CU301 IO351 MP 204 Android puhelin ja MI301-dongle MI204 Kit (Apple ipod Touch, MI204-dongle ja suojakuori) Apple iphone 4 ja MI202-dongle GRUNDFOS GO REMOTE LVI-numero Yhteensopivuus MI Apple iphone 4G tai vanhempi MI Apple iphone 5 tai uudempi MI Bluetooth-yhteensopiva Android tai Apple MI204 Kit Sis. MI204, ipod Touch, suojakuori, laturi ja johdot 88

89 AUTOMAATIO JA OHJAUS >> cim, ciu KOMMUNIKOINTIMODULI CIM, CIU Grundfosin kenttäväyläkonsepti on täydellinen ratkaisu pumppujen ja pumppaamoiden ohjaukseen. CIM-moduulin (Communication Interface Module) ja CIUyksikön (Communication Interface Unit) avulla voidaan hoitaa tiedonsiirtoa avoimien ja yhteentoimivien verkkojen kanssa. CIM-moduuli on tarkoitettu integroitavaksi suoraan yhteensopivien pumppujen sisään. CIU-tiedonsiirtoyksikkö on tarkoitettu tuotteille, joihin ei ole mahdollista asentaa integroitavaa CIM-moduulia. Tällaisia ovat esimerkiksi pienet E-pumput, vanhat kiertovesipumput ja paineenkorotuspumput. CIU-yksikkö sisältää CIM-moduulin ja V:n virtalähteen, jotka on asennettu suojakoteloon. CIU-yksikkö voidaan asentaa suoraan seinälle tai DIN-kiskoon. helppoa. Kaikissa moduuleissa on standardien mukaiset toimintaprofiilit, joten ne on helppo kytkeä väylään ja datapisteiden luku on vaivatonta. VARMISTA TARVITTAESSA YHTEENSOPIVUUS MYYNNISTÄ. Grundfosin CIM- ja CIU-tiedonsiirtoratkaisujen asennus, käyttöönotto ja käyttö on CIM500-ethernet moduuli CIU500-ethernet yksikkö CIM/CIU LVI-numero Väylätyyppi Hinta CIM 050 GENIbus GENIbus 129 CIM 100 LON LON 244 CIM 110 LON (MPC) LON 244 CIM 150 Profibus Profibus 268 E-Box 150 Profibus Profibus 585 CIM 200 Modbus RTU/COMli Modbus RTU/COMli 244 CIM 250 GSM/GPRS GSM/GPRS 574 CIM 270 GRM GRM 574 CIM 300 BACnet BACnet 244 CIM 500 Ethernet Modbus TCP Ethernet Modbus TCP 552 CIU 100 LON LON 502 CIU 110 LON (MPC) LON 502 CIU 150 Profibus Profibus 564 CIU 152 Profibus AUTOADAPT Profibus AUTOADAPT 746 CIU 200 Modbus RTU/COMli Modbus RTU/COMli 502 CIU 202 Modbus AUTOADAPT/ COMli Modbus AUTOADAPT/ COMli 746 CIU 250 GSM/GPRS GSM/GPRS 904 CIU GSM/laajennettu IO CIU 252 GSM/GPRS AUTOADAPT GSM/GPRS AUTOADAPT CIU 271 GRM GRM CIU 272 GRM AUTOADAPT GRM AUTOADAPT CIU 300 BACnet BACnet 502 CIU 500 Ethernet Modbus TCP Ethernet Modbus TCP 800 CIU 850 Projektimyynti GRM Kysy tarjous CIU 902 IR AUTOADAPT IR

90 AUTOMAATIO JA OHJAUS >> cim, ciu YHTEENSOPIVUUSTAULUKKO CIM, CIU MAGNA3 E-pumput < 11 kw E-pumput kw CIM 050 GENIbus x O O O x O O x A O CIM 100 LON x x CIM 110 LON (MPC) x CIM 150 Profibus x x x x A E-Box 150 Profibus x CIM 200 Modbus RTU/COMli x x x x CIM 250 GSM/GPRS x x x x CIM 270 GRM ** x x x x CIM 300 BACnet x x x CIM 500 Ethernet Modbus TCP x x x x A CIU 100 LON x x x CIU 110 LON (MPC) x CIU 150 Profibus x x x x x x x CIU 152 Profibus AUTOADAPT x CIU 200 Modbus RTU/COMli x x x x x x CUE Hydro-MPC (CU 352) Hydro-MPC (CU351) Hydro Multi-E CR-monitor* MP 204 ELSA-DC (CU362) AUTOADAPT -jätevesipumput DDA-annostelupumppu ELSA-i/ELSA-2000 CIU 202 Modbus AUTOADAPT/ COMLI x CIU 250 GSM/GPRS x x x x x x CIU x x x x x CIU 252 GSM/GPRS AUTOADAPT x CIU 271 GRM ** x x x x x x CIU 272 GRM AUTOADAPT ** x CIU 300 BACnet x x x x CIU 500 Ethernet Modbus TCP x x x x x x CIU 850 x CIU 902 IR AUTOADAPT x O = integroituna A = lisäksi tarvitaan CIU 902 * vaaditaan ylimääräinen GENIbus-moduli ** lisäksi tarvitaan erillinen Grundfos GRM-valvontasopimus Huom. CIM/CIU 25X/27X eivät sisällä antennia, tarvitaan erillinen antenni. 90

91 AUTOMAATIO JA OHJAUS >> elsa-dc, elsa-i JÄTEVESIPUMPPAAMOIDEN OHJAUSJÄRJESTELMÄ ELSA-DC (DEDICATED CONTROLS)/ELSA-i Grundfos ELSA-DC on pumppujen ohjausjärjestelmä, jolla voidaan ohjata jopa kuutta pumppua tai taajuusmuuttajaa kerralla. ELSA-DC on täysin integroitavissa useisiin erilaisiin pumppujen kaukovalvontajärjestelmiin. ELSA-DC toimitetaan valmiiksi kasattuna ohjauskeskuksena tai irrallisina komponentteita, jotka asennetaan jo olemassa olevaan kohteeseen. ELSA-DC:ssä yhdistyvät uusin tekniikka, suuri ja käyttäjäystävällinen näyttö ja mahdollisuus pumppujen käytön optimointiin. Ohjattu käyttöönotto varmistaa, että oikeat asetukset saadaan käyttöön helposti. ELSA DC ominaisuuksia: 1 6 pumpun vuorottelukäyttö ja tiedonkeruu pumppujen automaattinen energiaoptimointi liitettävissä MP 204 -moottorisuojaan ja taajuusmuuttajiin hörppykäyttö ja jumiutumisen esto älykäs virtaaman laskenta paineanturin tiedon perusteella käyttäjän määrittelemät hälytykset. Perinteiset Grundfos ELSA-i-yksiköt on tarkoitettu vesi- ja viemärilaitoskohteiden automatisointiin. ELSA-i takaa tarkan ohjauksen lisäksi kattavat hälytys- ja mittaustoiminnot sekä paikalliskäyttöön että osaksi kaukovalvontajärjestelmää. ELSA-i-yksikkö voidaan toimittaa valmiiksi sähkökeskukseen asennettuna, tai se voidaan asentaa kenttäasennuksena Grundfos-huollon tai huoltopartnerin toimesta. Grundfos ELSA-i ominaisuudet: 1 2 pumpun ohjaus analogisen pinta-anturin perusteella pumppujen vuorottelu: normaali/älykäs astiamittaus: tulovirtaama, pumpattu vesimäärä, pumppujen tuotto virranmittaus ja pumppujen yli- ja alivirtasuojaus hälytyshistoria, 100 viimeistä hälytystä info-näytöt hälytystilanteissa avoin ja lisenssivapaa tietoliikenne: GSM, GPRS, puhelinmodeemi tai radiomodeemi 10 tunnin akkuvarmistus (myös modeemi) laajat erikoistoiminnot liitettävissä yleisimpiin kaukovalvontajärjestelmiin. ELSA-DC (esimerkkikokonaisuus) ELSA-i KYSY HINNAT JA VARMISTA YHTEENSOPIVUUS MYYNNISTÄ. ELSA-DC (DEDICATED CONTROLS) KOMPONENTIT Tuote Kuvaus CU362 ELSA-DC ohjain Pinnanohjauslaite IO 351B -moduuli IO laajennus moduuli CIM/CIU kts ed. auk GSM/GPRS CIM GRM Antenni, ilkivaltaa kestävä ø75 mm Antenni, ilkivaltaa kestävä ø130 mm + 3dB Akku DC/DCD V 1.2Ah Pinta-anturi o-5 mvs m johto, ø27 mm Pinta-anturi o-5 mvs m johto, ø27 mm Ultraääni pinta-anturi ma, 0 6 m MP Elektroninen moottorisuoja IO Erikoisantureiden liitäntämoduuli 91

92 AUTOMAATIO JA OHJAUS >> GRM, DDD PUMPPAAMOIDEN KAUKOVALVONTAJÄRJESTELMÄ GRM (GRUNDFOS REMOTE MANAGEMENT) Grundfos Remote Management (GRM-palvelu) on internetissä toimiva pumppaamoiden valvontajärjestelmä. Tavallisia käyttökohteita järjestelmälle ovat esimerkiksi kunnalliset ja vesiosuuskuntien jätevesipumppaamot, paineenkorotusasemat ja vedenottamot. GRM-järjestelmä mahdollistaa myös kiertovesipumppujen valvonnan internetissä. Järjestelmä kommunikoi paikallislaitteiden kanssa CIM/CIU 270, 271 tai 272 -kommunikointimodeemin avulla. Näiden avulla järjestelmään voidaan liittää esimerkiksi ELSA-DC tai kaikki Grundfosin AUTOADAPT-pumput, tarvittaessa CIU 271:n IO-liitäntöjen kautta voidaan liittää myös muita laitteta. Myös ELSA-i ja ELSA 2000 ovat liitettävissä GRM:ään. GRM-järjestelmän ominaisuuksia: käyttö miltä tahansa tietokoneelta internetin välityksellä kohteiden havainnollinen esitys kartalla kohteiden tilanne- ja raportointitiedot (virtaama tiedot, energiankulutustiedot, hälytykset) päivystysryhmien ja vuorojen hallinta (päivystäjäkalenteri) hälytysten välitys vuorossa oleville päivystäjille teksti viestillä ja sähköpostilla hälytys- ja tilastotietojen raportointi (trendeinä ja Excel-pohjaisina) asetusarvojen ja ohjauskomentojen etäantomahdollisuus mahdollisuus määrittää eritasoisia käyttäjiä järjestelmään. VEDENJAKELUVERKON OHJAUSJÄRJESTELMÄ DDD (DEMAND DRIVEN DISTRIBUTION) Grundfosin Demand Driven Distribution järjestelmän tarkoituksena on optimoida pumppujen toiminta ja verkoston paine siten, että vedenjakeluverkostossa on aina käytön mukaan suhteutettu paine. Käytön mukaan optimoitu paine verkostossa vähentää putkirikkoja, pienentää vedenhukkaa ja mahdollistaa mittavat kustannussäästöt. Grundfos DDD -ohjausjärjestelmä on suunniteltu EN- ja ISOstandardien mukaisesti, ja DDD-ohjausyksikkö mahdollistaa vedenjakeluverkoston optimoidun paineenhallinnan, paineenkorotusaseman (1 6 pumpulla) ohjauksen sekä vuotovesien minimoinnin. DDD-ohjausyksikko on varustettu sovellusoptimoidulla ohjelmalla, 1 10:llä verkostoa valvovalla etäpaineanturilla sekä internetpohjaisella valvonnalla. DDD-ohjausyksiköllä voidaan säätää useita rinnakkain toimivia pumppuja erittäin tarkasti. Tarkka säätö varmistaa luotettavan ja tasaisen vedenpaineen kaikkina aikoina, sillä paineenkorotusasema tuottaa painetta nimenomaan verkoston kulutuksen mukaan. Verkostoa valvotaan etäasenteisilla paineantureilla, jotka kommunikoivat DDD-ohjaimen kanssa langattomasti. GRM- JA DDD-KOKONAISUUDET RÄÄTÄLÖIDÄÄN KÄYTTÖKOHTEEN MUKAAN. KYSY LISÄÄ MYYNNISTÄ. 92

93 AUTOMAATIO JA OHJAUS >> cue TAAJUUSMUUTTAJA CUE Grundfosin CUE-sarjan taajuusmuuttajilla voidaan ohjata helposti ja tarkasti pumpun toimintanopeutta. Taajuusmuuttajaa käyttämällä voidaan säästää huomattavasti pumpun käyttökustannuksia. Esiohjelmoinnin ansiosta CUE-taajuusmuuttajan käyttöönotto on helppoa, koska käyttöönottotoiminto mahdollistaa uuden pumpun käynnistämisen vain muutamalla perusasetuksella. CUE:n yksinkertainen käyttöliittymä on räätälöity juuri pumppukäyttöä varten. CUE-taajuusmuuttajat on varustettu täydellisillä Grundfosin E-tuotteiden ominaisuuksilla. Ne sisältävät suhteellisen- ja vakiosäädön, pysäytystoiminnon sekä vuorottelu- ja monikäyttöjärjestelmän. Lisäksi CUE-taajuusmuuttajat tunnistavat automaattisesti pumpun pyörimissuunnan. CUE 1X230 V, IP55 Nimellisteho P2 kw Maks. virta A Paino kg Hinta CUE ,1 6, CUE ,5 7, CUE ,2 10, CUE , CUE ,7 16, CUE ,5 24, CUE ,5 30, CUE 3X400 V, IP55 Nimellisteho P2 kw Maks. virta A Paino kg Hinta CUE ,55 1, CUE ,75 2, CUE , CUE ,5 4, CUE ,2 5, CUE , CUE CUE , CUE , CUE CUE CUE ,5 37, CUE CUE CUE CUE CUE CUE CUE CUE 3X400 V, IP54 Nimellisteho P2 kw Maks. virta A Paino kg Hinta CUE Tarj. mukaan CUE Tarj. mukaan CUE Tarj. mukaan CUE Tarj. mukaan CUE Tarj. mukaan 93

94 AUTOMAATIO JA OHJAUS >> rpi, MbS KIT, dpi, VFI ANTURI RPI, MBS KIT, DPI, VFI Antureita käytetään pumppujen toiminnan ohjaamiseen mitattavan arvon mukaan. Yleisimpiä anturityyppejä ovat paine-, paine-ero- ja virtausanturit. RPI on laadukas yhdistetty paine- ja lämpötila-anturi, joka soveltuu käytettäväksi esim. MAGNA3-pumppujen kanssa. Paineanturisarja MBS Kit sisältää Danfoss MBS paineanturin ja tarvittavat varusteet. DPI-paine-eroantureilla voidaan mitata luotettavasti suljetun järjestelmän paineeroa pumpun tulo- ja lähtöpuolen välillä ma versio mittaa vain paine-eroa ja 2x0 10 V versio mittaa paine-eroa ja lämpötilaa. RPI DPI v2 VFI-virtausanturi käyttää mittaukseen tarkkaa vortex-mittaustekniikkaa. Anturissa ei ole liikkuvia osio, ja kaikki sen laitteet ovat suojassa metalliputken sisällä. Anturi on päällystetty Silicoat pinnoitteella, jolloin se voidaan upottaa suoraan nesteeseen. VFI DN100 EPDM o-renkaalla varustetut anturit sopivat vedelle ja muille ei-agressiivisille nesteille. FKM o-rengas soveltuu esim. glykolipitoisille liuoksille. Varmista yhteensopivuus myynnistä. VFI DN40 RPI PAINEANTURI, 2 METRIN KAAPELI Lähtöviesti Painealue Paino kg Hinta RPI x 0 10 V 0 0,6 bar 0,1 242 RPI x 0 10 V 0 1,0 bar 0,1 242 RPI x 0 10 V 0 1,6 bar 0,1 242 RPI x 0 10 V 0 2 bar 0,1 242 RPI x 0 10 V 0 4 bar 0,1 242 RPI x 0 10 V 0 10 bar 0,1 242 RPI x 0 10 V 0 10 bar 0,1 242 RPI x 0 10 V 0 16 bar 0,1 242 RPI x 0 10 V 0 25 bar 0,1 242 RPI T2* x 0 10 V 0 16 bar 0,1 214 * yhdistetty paine- ja lämpötila anturi MANGA3-pumpulle MBS KIT SIS. DANFOSS MBS PAINEANTURIN JA TARVIKKEET Lähtöviesti Painealue Paino kg Hinta MBS Kit ma 0 4 bar 0,2 224 MBS Kit ma 0 6 bar 0,2 134 MBS Kit ma 0 10 bar 0,

95 AUTOMAATIO JA OHJAUS >> rpi, MbS KIT, dpi, VFI MBS KIT SIS. DANFOSS MBS PAINEANTURIN JA TARVIKKEET Lähtöviesti Painealue Paino kg Hinta MBS Kit ma 0 16 bar 0,2 262 DPI PAINE-EROANTURI TPE 1000 JA TPE PUMPUILLE Lähtöviesti Painealue Paino kg Hinta DPI ma 0 1,0 bar 1,3 324 DPI ma 0 1,6 bar 1,3 324 DPI ma 0 2,5 bar 1,3 324 DPI ma 0 4,0 bar 1,3 324 DPI ma 0 6,0 bar 1,3 324 DPI ma 0 10,0 bar 1,3 324 DPI V2 PAINE-EROANTURI, 2 METRIN KAAPELI, LIITÄNTÄ G½, WITH T -MALLI LÄMPÖTILANMITTAUKSELLA EPDM o-rengas FKM o-rengas Tulojännite Lähtöviesti Paine-eroalue Nesteen lämpötila DPI V ,5 30 VDC 4 20 ma 0 0,6 bar C 270 DPI 0 1 V ,5 30 VDC 4 20 ma 0 1 bar C 270 DPI V ,5 30 VDC 4 20 ma 0 1,6 bar C 270 DPI V ,5 30 VDC 4 20 ma 0 2,5 bar C 270 DPI 0 4 V ,5 30 VDC 4 20 ma 0 4 bar C 270 DPI 0 6 V ,5 30 VDC 4 20 ma 0 6 bar C 270 DPI 0 10 V ,5 30 VDC 4 20 ma 0 10 bar C 270 DPI 0 16 V ,5 30 VDC 4 20 ma 0 16 bar C 270 DPI V ,6 30 VDC 2 x 0 10 V 0 0,6 bar C 286 DPI 0 1 V.2 with T DPI V.2 with T DPI V.2 with T DPI 0 4 V.2 with T DPI 0 6 V.2 with T DPI 0 10 V.2 with T DPI 0 16 V.2 with T Hinta ,6 30 VDC 2 x 0 10 V 0 1 bar C ,6 30 VDC 2 x 0 10 V 0 1,6 bar C ,6 30 VDC 2 x 0 10 V 0 2,5 bar C ,6 30 VDC 2 x 0 10 V 0 4 bar C ,6 30 VDC 2 x 0 10 V 0 6 bar C ,6 30 VDC 2 x 0 10 V 0 10 bar C ,6 30 VDC 2 x 0 10 V 0 16 bar C 286 DPI V2 TARVIKKEET Tuote Liitäntä Hinta Asennussarja CRE/CRNE pumpuille G ½ 18 VFI TEOLLISUUSKÄYTTÖÖN, TULOJÄNNITE VDC, LÄHTÖVIESTI 4 20mA EPDM o-rengas FKM o-rengas Virtaama-alue m³/h Liitäntä Liitäntätyyppi Hinta VFI DN E, Set G1¼ ,3 6 DN18 Kierre 1¼ BSP 603 VFI DN E, Set CC ,3 6 DN18 Valurautainen laippa 773 VFI DN E, Set SS ,3 6 DN18 RST-laippa 927 VFI DN E, Set G1¼ ,6 12 DN25 Kierre 1¼ BSP 695 VFI DN E, Set CC ,6 12 DN25 Valurautainen laippa

96 AUTOMAATIO JA OHJAUS >> rpi, MbS KIT, dpi, VFI VFI TEOLLISUUSKÄYTTÖÖN, TULOJÄNNITE VDC, LÄHTÖVIESTI 4 20mA EPDM o-rengas FKM o-rengas Virtaama-alue m³/h Liitäntä Liitäntätyyppi Hinta VFI DN E, Set SS ,6 12 DN25 RST-laippa VFI DN E, Set G1½ ,3 25 DN32 Kierre 1¼ BSP 798 VFI DN E, Set CC ,3 25 DN32 Valurautainen laippa VFI DN E, Set SS ,3 25 DN32 RST-laippa VFI 2-40 DN E, Set CC DN40 Valurautainen laippa VFI 2-40 DN E, Set SS DN40 RST-laippa VFI DN E, Set CC ,2 64 DN50 Valurautainen laippa VFI DN E, Set SS ,2 64 DN50 RST-laippa VFI DN E, Set CC ,2 104 DN65 Valurautainen laippa VFI DN E, Set SS ,2 104 DN65 RST-laippa VFI DN E, Set CC DN80 Valurautainen laippa VFI DN E, Set SS DN80 RST-laippa VFI DN E, Set CC DN100 Valurautainen laippa VFI DN E, Set SS DN100 RST-laippa DPI-/RPI-ANTURIN ADAPTERIT CR-PUMPUILLE Pumppu Pumpun koko CRE V V V V!!! X X X X X CRIE V V V V!!! X X X X X CRNE V V V V!!! X X X X X V = Adapteria ei tarvita! = Tarvitaan adapteria, mikäli lähetin ja kytkinsuoja koskettavat toisiaan aiheuttaen ääntä. X = Adapteri tarvitaan aina NIMIAVAIN VFI-VIRTAUSANTUREILLE, ESIM. VFI DN E, SET GG Liitäntätyyppi: GG=valurauta laippa, SS=RST-laippa, G¼ =kierreliitäntä SET=koko virtausmittari O-renkaan materiaali: E=EPDM, F=FKM Lähtösignaali: 020 = 4 20 ma, parikaapelisyöttö 11 30V Putken koko Virtaamaväli m³/h Tyyppi Kysy myös muita antureita! 96

97 VALINTATAULUKOT, HUOLTO, LOMAKKEET

98 valinta- ja vaihtotaulukot VALINTA- JA VAIHTOTAULUKOT KIERTOVESIPUMPUN LIITINPARIN VALINTA Pumpuntyyppi Pumpun kierre Putkiliittimen kierre Sopiva liitinpari Rp 20-xx N G 1¼ Rp ¾ , xx G 1½ Rp , xx N G 1½ Rp xx G 2 Rp 1¼ xx N G 2 Rp 1¼ VANHAN UP- TAI UPS-LÄMPÖJOHTOPUMPUN KORVAAMINEN ALPHA2- TAI MAGNA3-PUMPULLA Vanha malli LVI-numero Uusi malli LVI-numero Nesteen lämpötila UM ALPHA C UM ALPHA C UP ALPHA C UP ALPHA C UP ALPHA C UP ALPHA C UP ALPHA C UP ALPHA C UPS x 20 ALPHA C UPS ALPHA C UPS ALPHA C UPS ALPHA C UPS ALPHA C UPS ALPHA C UPS V ALPHA C UPS MAGNA C UPS ALPHA C UPS MAGNA C UPS MAGNA C UPS MAGNA C UPS 32-60F MAGNA F C UPS MAGNA C UPS 32-80F MAGNA F C UPS MAGNA C UPS F MAGNA F C UPS /2F MAGNA F C UPS 40-50F MAGNA F C UPS 40-60/2F MAGNA F C UPS 40-80F MAGNA F C UPS /2F MAGNA F C UPS 50-60/2F MAGNA F C UPS /2F MAGNA F C Valintataulukko on ohjeellinen. 98

99 valinta- ja vaihtotaulukot VALINTATAULUKKO LÄMMITYSPUMPUILLE PINTA-ALAN MUKAAN Lämmitettävä pinta-ala m 2 Pumpputyyppi, patterilämmitys Pumpputyyppi, lattialämmitys ALPHA ALPHA ALPHA ALPHA ALPHA ALPHA ALPHA ALPHA ALPHA MAGNA Valintataulukko on ohjeellinen. VANHAN MAGNA-PUMPUN KORVAAMINEN MAGNA3-PUMPULLA Vanha malli LVI-numero Uusi malli LVI-numero MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F MAGNA F Valintataulukko on ohjeellinen. VANHAN UP-KÄYTTÖVESIPUMPUN KORVAAMINEN ALPHA1-PUMPPULLA Vanha malli LVI-numero Uusi malli LVI-numero UP N UP N UP N UP N Valintataulukko on ohjeellinen. VANHAN CPE3-PUMPUN KORVAAMINEN CR 5-DW -PUMPPULLA Grundfos suosittelee, että ejektoripumppu korvataan upotettavalla SQ-pumpulla. ALPHA N Vanha malli Teho kw Virta A Uusi malli Yhde Teho kw Virta A CPE ,1 2,55 CR-DW " 1,5 3,15 CPE ,5 3,15 CR-DW " 1,5 3,15 CPE ,2 4,45 CR-DW " 2,2 4,45 CPE ,2 4,45 CR.DW " 2,2 4,45 Vaihtotaulukko on ohjeellinen. Grundfos ei ota vastuuta pumpun mitoituksesta. CR-DW pumpun asennusmitat poikkeavat CPE pumpun asennusmitoista. VANHAN SV- TAI S1-PUMPUN KORVAAMINEN SL-PUMPULLA Vanha malli Adapteri* UV35579 / DN80 Adapteri* UV35586 / DN80 Adapteri* UV35586 / DN100 Uusi malli SV 014 BL1 X SLV D SV 014 CLU X SLV D SV 014 B1 X SLV D SV 014 CU X SLV D SV 024 B1 X SLV D SV 024 CU X SLV D SV 024 BH1 X SLV D SV 024 CHS X SLV D SV 034 CH1 X SLV D SV 034 C1 X SLV D SV 034 DHU X SLV D SV 034 DU X SLV D SV 044 CH1 X SLV D SV 044 DHS X SLV D SV 044 C1 X SLV D SV 044 DS X SLV D *=UV35579 / DN80 vanhassa pumpussa 3-reikäinen poraus, UV35586 / DN80 vanhassa pumpussa 4-reikäinen poraus, UV35586 / DN100, vanhassa pumpussa 4-reikäinen poraus. **= Tarkasta toimintapiste, riittääkö 6 kw pumppu. 99

100 valinta- ja vaihtotaulukot VANHAN SV- TAI S1-PUMPUN KORVAAMINEN SL-PUMPULLA Vanha malli Adapteri* UV35579 / DN80 Adapteri* UV35586 / DN80 Adapteri* UV35586 / DN100 Uusi malli SV 042 C1 X SLV D SV 042 DS X SLV D SV 072 BH1 X SLV D** X SLV D SV 092 BH1 X SLV D SV 122 BH1 X SLV D S1 054 M1 X SL D.B S1 054 H1 X SL D.B S1 074 M1 X SL D.B S1 074 H1 X SL D.B *=UV35579 / DN80 vanhassa pumpussa 3-reikäinen poraus, UV35586 / DN80 vanhassa pumpussa 4-reikäinen poraus, UV35586 / DN100, vanhassa pumpussa 4-reikäinen poraus. **= Tarkasta toimintapiste, riittääkö 6 kw pumppu. TP-PUMPPUJEN TIIVISTEEN LÄMPÖTILANKESTO Pumpputyyppi Akselitiiviste Lämpötila BUBE C TP, sarja 100 BQQE C TP, sarja 200 TP, sarja 300, 16 bar versio TP, sarja 300, 25 bar versio TP, sarja 400, 10 bar versio BUBE C BQQE C AUUE C BAQE C (140 C)* BQQE C DQQE C DAQF C** BAQE C BQQE C TP, sarja 400, 25 bar versio DBUE C*** TPE2, TPE3 BUBE C BQQE C *TP sarja 300:n pumput on suunniteltu suurinta käyttölämpötilaa 140 C varten. Käytettäessä yli 120 C lämpötilassa on valittava vaihtoehtoinen akselitiiviste. Ota yhteys Grundfosiin. **Välillä C maksimi käyttöpaine on alle 23 baaria. ***Jos käyttölämpötila on yli 140 C, ota yhteys Grundfosiin. Välillä C maksimi käyttöpaine on alle 23 baaria. NIMIAVAIN AKSELITIIVISTEILLE B B U E Grundfosin tyyppimerkintä A = o-rengastiiviste, kiinteällä holkkipitimellä B = kumipaljetiiviste C = o-rengastiiviste, jousella D = o-rengastiiviste, tasapainotettu G = paljetiiviste kavennetuin liukupinnoin H= kasettitiiviste M = metallipaljetiiviste R = o-rengastiiviste kavennetuin liukupinnoin X = muut materiaalit Pyörivän tiivisteen pintamateriaali/ Kiinteän vastinpinnan materiaali A = hiili, antimonikyllästetty B = hiili, hartsikyllästetty C = hiili, muut tyypit S = kromiteräs U = volframikarbidi Q = piikarbidi U = voframikarbidi V = alumiini oksidi (keraaminen) X = muut keramiikka/karbidi Toisiotiivisteen materiaali E = EPDM M = PTFE pinnoitettu o-rengas P = NBR-kumi S = Q (silikoni kumi) T = PTFE V = FKM ( viton ) 100

101 huolto HUOLTO On totta, että paraskaan laite ei ole ikuinen, mutta säännöllisin väliajoin tapahtuvilla huoltotöillä voidaan saavuttaa mahdollisimman pitkä käyttöikä laitteessa kuin laitteessa. Grundfosin huolto tarjoaa laajan kattauksen palveluja aina pumpun asennuksesta saneeraustoimintaan asti. Grundfosilla on maailmanlaajuinen huoltoverkosto. Suomessa Grundfosilla on kuusi omaa huoltopistettä, ja lukuisia valtuutettuja Service Partner yhteistyökumppaneita eri puolilla maata. KENTTÄASENNUKSET JA KÄYTTÖÖNOTTO Pumppaamon käyttöönottovaiheessa on tärkeää varmistaa pumppaamon sähköinen ja mekaaninen toimivuus. Grundfos suorittaa tilauksesta pumppujen ja pumppaamoiden asennuksia ja käyttöönottotarkastuksia. Tarkastuksessa varmistetaan pumpun tai pumppaamon kytkennät ja perustoiminnot, sekä pinnankorkeuslaitteiston säädöt. Asiantunteva käyttöönottotarkastus estää asennusvirheistä johtuvia toimintahäiriöitä ja rikkoutumisia. HUOLTOSOPIMUKSET Grundfos-huoltosopimuksen puitteissa ammattitaitoiset huoltoteknikkomme varmistavat, että pumput ja pumppaamot toimivat tehokkaasti ja luotettavasti koko niiden elinkaaren ajan. Huoltosopimuksen laajuus ja sisältö räätälöidään asiakkaan toiveiden ja käyttökohteiden mukaisesti. Ennalta ehkäisevillä huoltotoimilla voidaan vähentää kalliiden vahinkojen riskejä pumppaamoilla. Huoltosopimuskierroksella kerätyillä tiedoilla voidaan auttaa asiakasta etukäteen priorisoimaan vuosittaiset korjaus- ja saneeraustarpeet kiireellisyysjärjestykseen. PUMPPAAMOTARKASTUKSET Grundfosin pumppaamotarkastuksessa kartoitetaan pumppaamon kunto, välittömässä korjaustarpeessa olevat viat sekä arvioidaan pumppaamon kuluvien osien käyttöikä ja saneeraustarve. Tarkastuksesta tehdään aina selkeä kirjallinen yhteenveto, jonka perusteella saneeraustoimenpiteet voidaan suunnitella, budjetoida ja aikatauluttaa yhdessä asiakkaan kanssa. SANEERAUSTOIMINTA Käyttökohteesta riippuen, normaalin jätevesipumppaamon toiminnallinen elinkaari on noin vuotta. Saneerauksessa pumppaamo uudistetaan vastaamaan tämän päivän käyttötarkoitusta, normeja ja standardeja. Saneerauksen yhteydessä pumppaamo voidaan myös liittää tai päivittää nykyaikaiseen kaukovalvontajärjestelmään. VARAOSAPALVELU Grundfosin maailmanlaajuinen varaosapalvelu varmistaa tuotteen saatavuuden ja nopean toimituksen. HUOLTOTYÖHINNASTO Huoltotyö Hinta Tuntityöveloitus 86 /h Matkatuntiveloitus Kilometrikorvaus 58 /h 1,20 /km 101

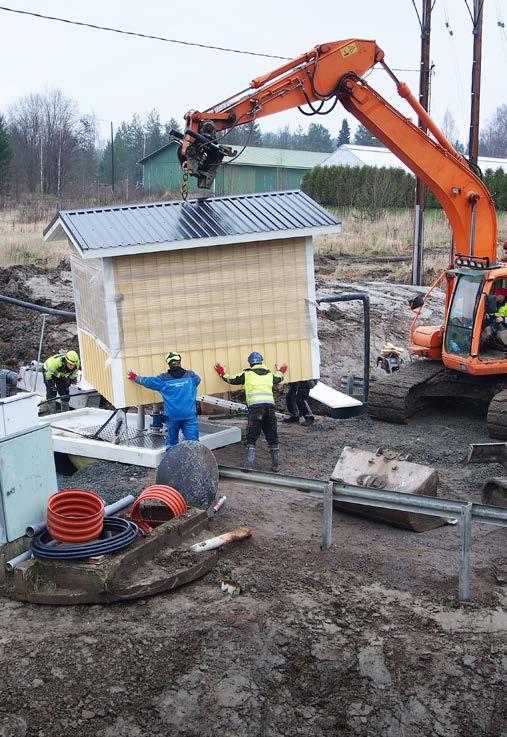

102 huolto SANEERAAMALLA KÄYTTÖVARMUUTTA Grundfosin pumppaamotarkastuksessa kartoitetaan pumppaamon saneeraustarve. Tarkastuksen perusteella saneeraustoimenpiteet voidaan suunnitella, budjetoida ja aikatauluttaa kustannustehokkaaksi kokonaisuudeksi. Saneerauksessa pumppaamo uudistetaan vastaamaan tämän päivän käyttötarkoitusta, työturvallisuusmääräyksiä, normeja ja standardeja. 102
