1 ML-lasiseinä Seinäjärjestelmä Tekninen tuotekortti

2 Muotolevy Tilaratkaisut valmistaa ja maahantuo muuntojoustavia järjestelmäseiniä ja alakattoja. Järjestelmäseinämme sisältävät erilaisia seinä- ja oviratkaisuja. Tuotteitamme yhdistää muunneltavuus, helppo ja nopea asennettavuus, hyvä äänieristys ja viimeistelty tyyli sekä laatu. Muotolevy Tilaratkaisut -palvelukokonaisuus sisältää suunnittelun, asennuksen ja muutostyöt. Toimitamme tuotteitamme myös materiaalitoimituksina. Ulkonäkö Tehtaalla tehtävä ovien sekä lasi- ja umpiseinien pintakäsittely takaa tasaisen ja korkean laadun Tarkasti harkitut ja suunnitellut tuotedetaljit luovat viimeistellyn lopputuloksen Vaivattomuus ja nopeus Asennus on siistiä ja nopeaa Muutoskohteessa asennus ei estä toimiston normaalia työskentelyä Vähäiset melu- ja pölyhaitat Palvelukokonaisuutemme sisältää asennuksen ja muutostyöt 2 Järjestelmiemme edut

3 ml-lasiseinäjärjestelmä ML-lasiseinäjärjestelmä Täyslasinen järjestelmäseinä ML-lasiseinä on ns. täyslasinen järjestelmäseinämme, jossa ei ole profiileja lasien pystyliittymissä. Katto- ja lattialiittymässä on tiivisteellinen alumiiniprofiili. Lasien pystysaumat ovat joko avoraolla, kitattuna tai läpinäkyvällä lasisaumalistalla. Lasit ovat karkaistuja tai laminoituja turvalaseja. Lasit voivat olla suunnitelmien mukaisesti sävytettyjä, etsattuja, teipattuja tai yms. Ovet ovet sarana- tai liukuovia. ML-lasiseinään on mahdollista yhdistää myös ääniluokiteltu ALUMIA db-liukuovi (Rw 30 db). ML-lasiseinän äänieristävyys jakautuu neljään eri luokkaan välillä db tilan käyttötarkoituksen mukaan: BASIC, BUSINESS, SILENCE ja CONFERENCE. ML-lasiseinäjärjestelmät on yhdistettävissä Muotolevy Tilaratkaisuiden muihin seinä- ja alakattojärjestelmiin. Muunneltavuus Katto-, seinä- ja lattiapinnat voidaan tehdä valmiiksi ennen järjestelmäseiniä Ovi ja seinäjaksoja voidaan vaihtaa moduulikohtaisesti purkamatta seinää muualta Järjestelmäseinät on helppo liittää muihin seinärakenteisiin Eri järjestelmäseinämme ovat yhteensopivia keskenään Äänieristys yvä äänieristävyys jopa Rw 52 db Ääniluokiteltu liukuovi (Rw 30 db) Järjestelmiemme edut 3

4 Äänieristys Suomen Standardisoimisliiton ääneneristyksen ja melutason määrittävä standardi SFS 590 (rakennusten akustinen luokitus) jakaa rakennukset pääsääntöisesti neljään akustiseen luokkaan (A, B, C ja D). Luokkien A ja B rakennukset ovat akustiikaltaan tavanomaista parempia. C-luokka vastaa minimitasoa, D-luokka on tarkoitettu vain vanhoja rakennuksia varten. Uusi luokittelu perustuu siihen, että ennen rakennuksen luovutusta osa tiloista mitataan satunnaisotannalla, jolloin saadaan varmuus ääneneristysluokasta. Standardiluokitusta saa käyttää vain, jos se on mittaamalla todettu. Nykyisin ääneneristystä ei vaadita mitattavaksi. Taulukko LS 02. Pienimmät sallitut ilmaääneneristysluvun Rw [db] arvot SFS 590 mukaan. Uusi standardi ei ole rakennusmääräys, vaan dokumentti, joka voidaan liittää sopimusasiakirjoihin, jolloin rakentaja on vastuussa siitä, että sovittu luokitustaso saavutetaan. Luokat määrittävät tarkat rajaarvot ilma- ja askelääneneristykselle, rakennuksen LVIS-laitteiden aiheuttamille äänitasoille rakennuksen sisällä, liikenteen aiheuttamalle äänitasolle sekä huoneakustiikalle. Taulukko LS 02 Pienimmät sallitut ilmaääneneristysluvun Rw [db] arvot SFS 590 mukaan Luokka A B C D Yhden hengen toimistohuoneiden välillä Edellisestä käytävälle Asiakashuone, neuvotteluhuone, johdon huoneet Ehdotonta luottamuksellisuutta edellyttävät tilat ALUMIA BUSINESS ALUMIA SILENCE ALUMIA CONFERENCE 4

5 ml-lasiseinäjärjestelmä Taulukko LS 0 ML-lasiseinän tuotevalinta db-kriteerin mukaan ML-lasiseinän db-rakenteet BASIC BUSINESS SILENCE CONFERENCE Ilmaäänen eristysluku Rw db 30 db 3 db 40 db Lasi 5+5 mm, laminoitu, 2300 mm Lasi 5+5 mm, laminoitu, 2300 mm Lasi 5+5 mm, laminoitu, Sound Control, 2300 mm Lasiseinä WL x. Lattian ja katon tiivisteelliset U-profiilit, välissä lasi. Lasi 6+6 mm, laminoitu, 2500 mm Lasi 0 mm, karkaistu, 2600 mm Lasi 6+6 mm, laminoitu, 2500 mm Lasi 0 mm, karkaistu, 2600 mm Lasi 6+6 mm, laminoitu, Sound Control, 2500 mm Lasi 6+6, laminoitu, Sound Control, 2500 mm Lasi 2 mm, karkaistu, 3500 mm Lasi 2 mm, karkaistu, 3500 mm Umpielementti 92 x Wu x 2+2 mm kalustelevy 2+2 mm levy + 50 mm villatäyte 2+2 mm levy + 50 mm villatäyte mm levy + 50 mm villatäyte Saranaovi Lasiovi, lasi 0 mm, karkaistu, ilman kehystä Lasiovi, lasi 4+4 mm laminoitu, alumiinikehys, karmi- ja ovilehtitiivisteet, laskeutuva tiivistekynnys db 25 umpiovi (puu Rw = 30 db) 30 db umpiovi (puu) Rw = 3 db, karmi- ja ovilehtitiivisteet, laskeutuva tiivistekynnys 35 db umpiovi (puu) Rw = 42 db, karmi- ja ovilehtitiivisteet, laskeutuva tiivistekynnys Liukuovi Lasi 0 mm, karkaistu, ilman kehystä, 2600 mm Lasi 4+4 mm, laminoitu, Sound Control, alumiinikehys, karmi- ja ovilehtitiivisteet, laskeutuva tiivistekynnys db 25 (Rw 30 db) Perustuvat laboratoriomittauksiin. Todellisuudessa yleensä paikalta mitattaessa käytännön arvo (Rw) jää n. 0 5 db, mutta joskus jopa yli 0 db:ä alhaisemmaksi johtuen ympäröivästä rakenteista (ulkoikkunat, lattia, katto, patteriputket, sähköjohtokourut, ilmastointiputket yms. läpiviennit jne.). Muotolevy Oy:n suositus on, että aina puhuttaisiin laboratorioarvoista, sillä ne ovat vertailukelpoisia keskenään. Paikanpäällä mitatut arvot vaihtelevat kohteittain, riippuen siitä miten talo on rakennettu ja suunniteltu. 5

6 B Wlasi maks=2500 WL WL o SARANAOVI Wo B WL Wlasi LIUKUOVI Wg A WL Lasiseinän korkuiset ovet uonemoduuli, esim 2400, 200 LIUKUOVI (tiivisteellinen) Wg Wlasi WL g A = Lasiseinän kokonais korkeus o = Oven korkeus (asennusaukko) g = Liukuoven korkeus (asennusaukko) WL = Lasiseinäosuuden pituus Wo = Saranaoven leveys (asennusaukko) 2Wo = Parioven leveys (asennusaukko) Wg = Liukuoven leveys (asennusaukko) Wlasi = Yksittäisen lasin leveys WL SARANAOVI Wo PARIOVI LIUKUOVI WL 2Wo WL Wg WL Lattia- ja kattoliittymissä tiivisteellinen alumiini U-profiili, luonnonväriin anodisoitu alumiini tai maalattu väri. Lasit puskusaumana, kiilto- tai raakareunahiottu lasi. Lasien pystysaumat joko avoraolla tai kitattuna. Lasi t Asennuspaloja lasin ja profiilin välissä Seinäkorkeus lasityypin mukaan seuraavasti: t = 5+5 mm laminoitu lasi, maksimi korkeus = 2300 mm t = 6+6 mm laminoitu lasi, maksimi korkeus = 2500 mm t = 0 mm karkaistu lasi, maksimi korkeus = 2600 mm t = 2 mm karkaistu lasi, maksimi korkeus = 3500 mm Ovivaihtoehdot liukuovi tai saranaovi, alumiinikehyksellä myös tiivistetyt ovivaihtoehdot. Tarvittaessa sarana- ja liukuoviin lukko. PYSTYLEIKKAUS A-A & B-B 030 mm kun vedin on 300 mm korkea. Korkeammille vetimille mitta tapauskohtaisesti. 6

7 ml-lasiseinäjärjestelmä AL-profiili nro LS Tiiviste nro T 6 2 Tiiviste nro T 3 Tiiviste nro T (8 mm) nro T 8 (0 mm) nro T 9 (2 mm) Lasin paksuus t 8, 0, 2 Tiiviste nro T 6 Tiiviste nro T (8 mm) nro T 8 (0 mm) nro T 9 (2 mm) Asennuspaloja AL-profiili nro LS 0 2 Tiiviste nro T 3 Taulukko Ls 03 - lasin mitat (mm) Wlasi 5+5 mm laminoitu lasi Katso lasin painotaulukko < 2300 mm 6+6 mm laminoitu lasi Katso lasin painotaulukko < 2500 mm 0 mm karkaistu lasi Katso lasin painotaulukko < 2600 mm 2 mm lasi Katso lasin painotaulukko < 3500 mm Painot: Lasi 0 mm: 25 kg/m 2 Lasi 2 mm: 30 kg/m 2 Wlasi WL Wlasi BASIC lasi t Avorako Päätykappale LS-PK sopii tuotteisiin AL-profiili nro LS0 ja nro LS02 Avorako Avorako BUSINESS SILENCE CONFERENCE BUSINESS SILENCE CONFERENCE lasi t Kitattuna lasi t Kitattuna Kitattuna Kittauksen vaihtoehtona lasien pystysaumoihin voidaan asentaa läpinäkyviä lasisaumalistoja (polykarbonaatti), joissa itseliimautuvat tiivisteet. Sopivat lasipaksuuksiin 0 tai 2 mm. Lasisaumalista nro 23 (0/2 mm) Lasisaumalista nro T22 (0/2 mm) Lasisaumalista nro T20 (0 mm) Lasisaumalista nro T2 (2 mm)

8 Taulukko LS 04 LASIN PAINO (kg) leveyden ja korkeuden funktiona 5+5 mm ja 0 mm lasilla 25 kg/m Korkeus Leveys Taulukko LS 05 Korkeus LASIN PAINO (kg) leveyden ja korkeuden funktiona 6+6 mm ja 2 mm lasilla 30 kg/m Leveys Vaaleanvihreällä merkitty alue on lasin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työturvallisuuden kannalta. Vaaleanoranssilla merkitty alue: Lasin paino >50 5 kg, joka voi olla asennettavuuden, siirtojen ja ja työturvallisuuden kannalta epäsuotuista. Valkoisella merkitty alue: Lasin paino yli 5 kg, joka voi vaatia työmaalla siirto- ja nostokalustoa. 8

9 ml-lasiseinäjärjestelmä BASIC-liukuovi Liukuoven kiinnitys alapintaan AL-profiili nro LS AL-profiili nro LS03 Pyörästö 2 kpl kantokyky 20 kg AL-profiili nro LS04 00 B 2Wg AA Wglasi = Wg + 00 lasi = -35 Peitelista PL0 oviaukon kohdalla Profiili päätykappale poistettu kuvassa Lasi t Lasilehden korkeus glasi = -4 maks. = Wg AL-profiili nro LS0 Ovilehden alaohjain AO-0 SECTION B-B SCALE : 2.5 B Nappilukko lisävarusteena Taulukko LS 06 ML-lasiseinän BASIC-liukuoven päämitat, yksilehtinen (mm) Ovilehden paksuus = lasi t Leveys Wg (asennusaukko) BASIC vakio liukuovi BASIC projekti liukuovi 0 mm karkaistu 0 mm karkaistu Korkeus e 200, , 2500 Lasi t 0 mm karkaistu 0 mm karkaistu Myös muita lasinpaksuuksia saatavissa, max 2 mm Taulukko Ls 0 ML-lasiseinä BASIC yksilehtisen liukuoven liikkuvan osan paino (=ovilehti) Paino kg 0 mm karkaistu lasi 25 kg/m 2 glasi / Wglasi --> Vaaleanvihreällä merkitty alue on lasin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työtuvallisuuden kannalta. Vaaleanoranssilla merkitty alue on lasin paino >50 5 kg, joka voi olla asennettavuuden, siirtojen työturvallisuuden kannalta epäsuotuisa. Valkoisella merkitty alue on lasin paino yli 5 kg, joka voi vaatia työmaalta siirto- ja nostokalustoa. 50 Katselusuunta Avautuu vasemmalle 50 katselusuunnassa Piirroksessa vasenkätinen liukuovi SECTION A-A SCALE : 5 Wg 60 Wglasi = Wg + 00 Kulkuaukko = Wg-50 (esim. 850) Wg 50 9

10 BASIC-liukuovivetimet ja -lukot VETIMET 300 ML 3-20/300LK D D D D Kuvassa vedin ML 3-20/300LK Nappilukko RG-395 (ei sarjoitettavissa) TAULUKKO LS 08 Vakiovarustus Lisävarustus Vedin ML 3-20/300LK ML kaareva 300 ETG D , -400, -600, -800 Nappilukon aukkotyöstö kiinteässä lasissa Lisävarustetun nappilukon mukaan Nappilukon vastaraudan aukkotyöstö liukulasissa lasissa Nappilukko kiinteään lasiin Lisävarustetun nappilukon mukaan RG-395 muu lukkorunko Nappilukon vastarauta liukulasiin RG-395 muu vastarauta mukana toimituksessa saatavissa, ei vakio ei saatavissa Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 0

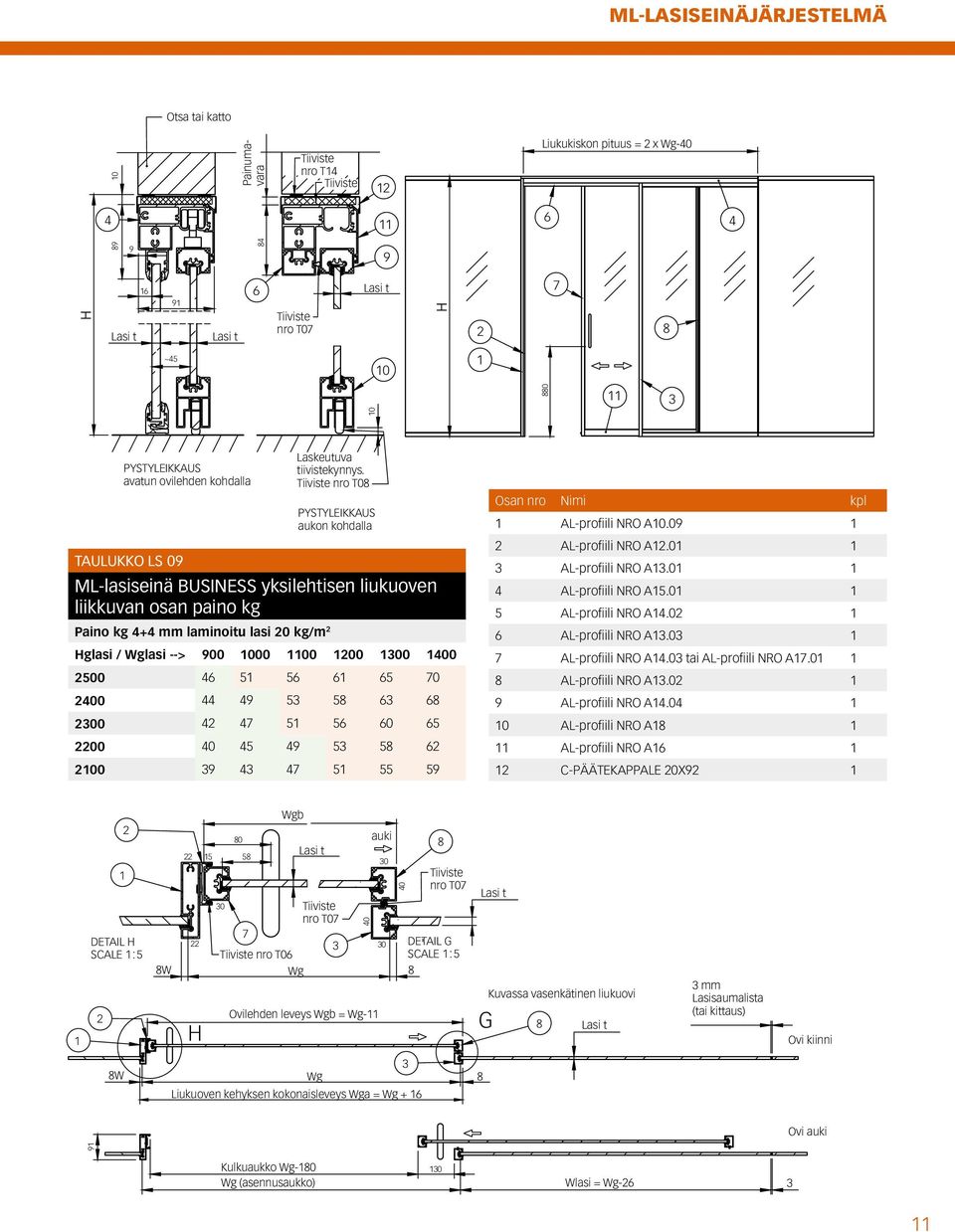

11 ml-lasiseinäjärjestelmä Otsa tai katto 0 Painumavara Tiiviste nro T4 Tiiviste 2 Liukukiskon pituus = 2 x Wg Lasi t 6 9 Lasi t 6 Tiiviste nro T0 Lasi t 2 8 ~ PYSTYLEIKKAUS avatun ovilehden kohdalla Taulukko Ls 09 ML-lasiseinä BUSINESS yksilehtisen liukuoven liikkuvan osan paino kg Paino kg 4+4 mm laminoitu lasi 20 kg/m 2 Laskeutuva tiivistekynnys. Tiiviste nro T08 PYSTYLEIKKAUS aukon kohdalla glasi / Wglasi --> Osan nro Nimi kpl AL-profiili NRO A AL-profiili NRO A2.0 3 AL-profiili NRO A3.0 4 AL-profiili NRO A5.0 5 AL-profiili NRO A AL-profiili NRO A3.03 AL-profiili NRO A4.03 tai AL-profiili NRO A.0 8 AL-profiili NRO A AL-profiili NRO A AL-profiili NRO A8 AL-profiili NRO A6 2 C-PÄÄTEKAPPALE 20X92 2 DETAIL SCALE : 5 2 8W Wgb Tiiviste nro T06 Wg Lasi t Tiiviste nro T0 Ovilehden leveys Wgb = Wg auki Tiiviste nro T0 DETAIL ' G SCALE : 5 8 Lasi t Kuvassa vasenkätinen liukuovi G 8 Lasi t 3 mm Lasisaumalista (tai kittaus) Ovi kiinni 8W 3 Wg Liukuoven kehyksen kokonaisleveys Wga = Wg Ovi auki 9 40 Kulkuaukko Wg-80 Wg (asennusaukko) 30 Wlasi = Wg-26 3

12 ALUMIA-liukuovi Lukot ja vetimet VAKIOTOIMITUS Vetimet pari/ovilehti (ei lukkorunkoa eikä sen aukotuksia ovilehdessä & karmissa) LISÄVARUSTETOIMITUS Vetimet pari/ovilehti Lukkorungon Abloy LC 306 aukotukset ovilehdessä ja vastaraudan Abloy 4655 aukotukset karmissa Mahdollisia lukitusjärjestelmiä: ME 200 ME 20 ME 202 ME 29 Vetimet voidaan myös kiinnittää ovilehden lasiin, jolloin oven läpimenoaukko voi pienentyä. Lasin paksuus oltava min. 8 mm. Ovilehti Lukon vastaraudan aukotukset Lukon vastarauta Vääntönuppi Vetimet ETG-D Karmi Lukkopesä d h d h h Lukkorunko Lukon aukotukset a ML 3-20/300 LK a b a Painonappilukko: 2 Sam-lukko TAULUKKO 0 Vakiovarustus Lisävarustus Vedin ML 3-20/300LK ML kaareva 300 ETG D , -400, -600, -800 muu vedin 2 Lukkorungon aukotus ovilehdessä, Poraus Abloy 2539 C = 26.5 Abloy-porauskaavion mukaan muu poraus 2 Vastaraudan aukotus karmissa, Abloyporauskaavion mukaan Poraus Abloy LC 306, vastaraudalle Abloy 4655 muu poraus 2 Lukkorunko Abloy LC 306 (30.5) muu lukkorunko 2 Vastarauta Abloy 4655 FE/CR muu vastarauta Lukkopesä 3 Vääntönuppi 3 Lukon peitelevyt Painonappilukko omalla avaimella (ei sarjoitettavissa) 2 Sami-lukko (kiinnitys lattian kohdalla) Abloy OF423 + peiteholkki + lukon reikä Painonappilukko sarjoitettavissa Abloy OF423 peiteholkki lukon reikä Kiinnipitomagneetti 800 N, 2/24 V DC (vaan yksilehtiselle liukuovelle) työstöt alumiiniprofiileihin mukana toimituksessa saatavissa, ei vakio ei saatavissa Asiakas määrittelee, mikä puoli on oven sisä- ja ulkopuoli 2 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 3 Asiakas hankkii ja sarjoittaa lukkopesät mahdollisen vääntönupin kanssa 2

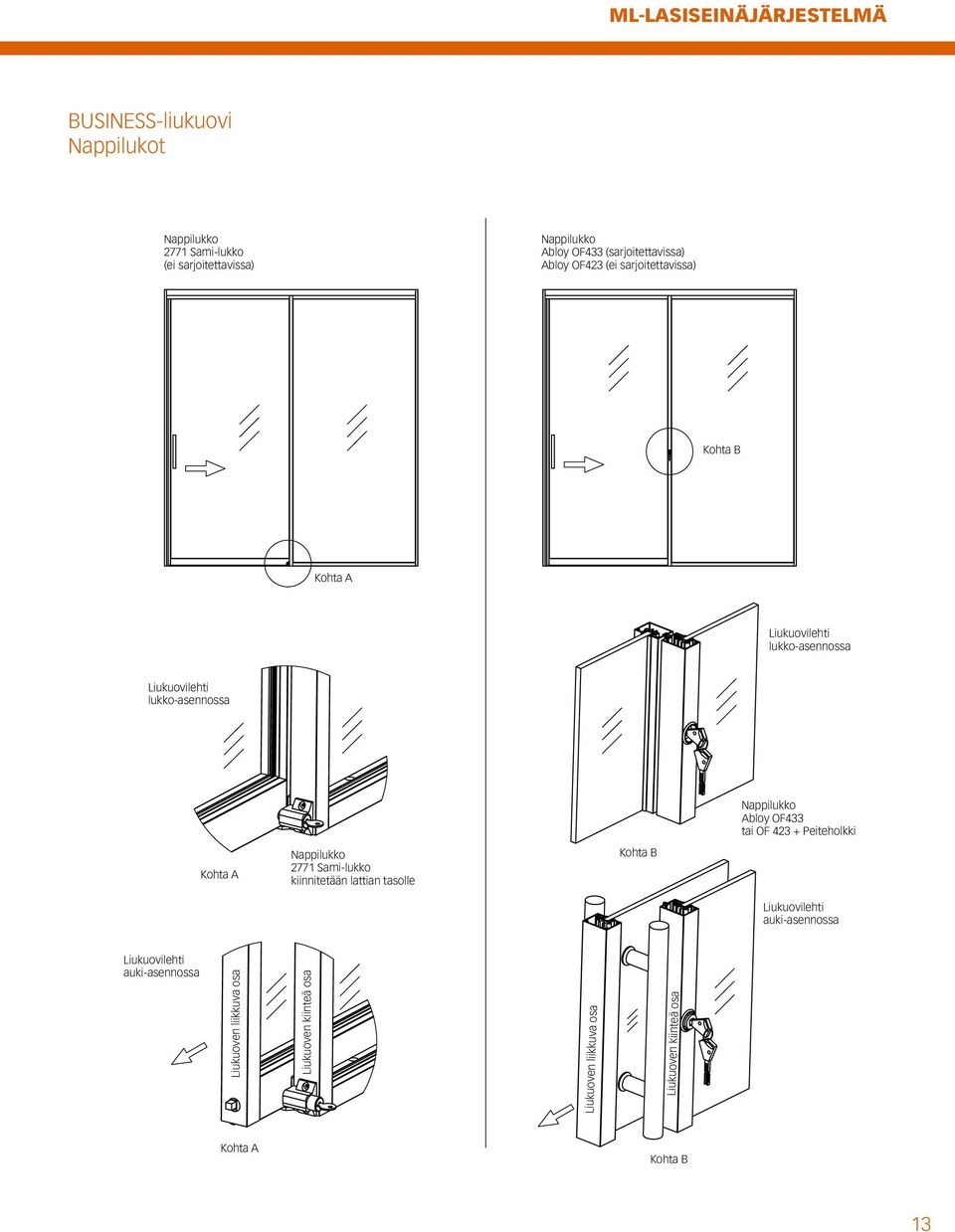

13 ml-lasiseinäjärjestelmä BUSINESS-liukuovi Nappilukot Nappilukko 2 Sami-lukko (ei sarjoitettavissa) Nappilukko Abloy OF433 (sarjoitettavissa) Abloy OF423 (ei sarjoitettavissa) Kohta B Kohta A Liukuovilehti lukko-asennossa Liukuovilehti lukko-asennossa Nappilukko Abloy OF433 tai OF Peiteholkki Kohta A Nappilukko 2 Sami-lukko kiinnitetään lattian tasolle Kohta B Liukuovilehti auki-asennossa Liukuovilehti auki-asennossa Liukuoven liikkuva osa Liukuoven kiinteä osa Liukuoven liikkuva osa Liukuoven kiinteä osa Kohta A Kohta B 3

14 BUSINESS-liukuovi Kiinnipitomagneetti Kiinnipitomagneetti Kiinnipitovoima 800 N 2/24 VDC 380/90 ma Ainoastaan yksilehtiselle liukuovelle Liikkuva ovilehti Vastarauta Karmi 9 25 Liukuovi suljettuna 22 Sähköputki Ovikarmissa on sähköputki valmiina. Sähkökaapeli ei kuulu toimitukseen. Kiinnipitomagneetti Kiinnipitomagneetin sähköjohdon reitti Vastarauta Kiinnipitomagneetti Karmi Liikkuva ovilehti Liikkuva ovilehti Wg 4

15 ml-lasiseinäjärjestelmä BASIC-saranaovi, saranat lasi lasi Toimiston ovi (kohtuullinen liikenne) KIINNIKE SA8500L- A 35 DETAIL A AL-profiili nro LS02 n rako rako 4 rako 6 rako 5 Wlasi rako 4 (esim. 2485) olasi = -58 (esim. 242) o = -35 (esim. 2450) Saranoinnin lasi Wlasi Tässä min. 50 Wolasi = Wo- (esim. 989) olasi = o-23 (esim. 242) lasi = -35 (esim. 2450) (esim. 2485); maks. = Päätykappale AL-profiili nro LS0 LS-PK SECTION A-A SCALE : 5 35 DETAIL C A Wo (esim. 000) 8 Kulkuaukko (ovi auki 90 ): Wo-40 mm = Lasiseinän kokonaiskorkeus o = Oven korkeus (asennusaukko) olasi = Ovilasilehden korkeus Wo = Saranaoven leveys (asennusaukko) Wolasi = Ovilasilehden leveys Wlasi = Yksittäisen lasin leveys KIINNIKE SA8500L- AL-profiili LS02 Päätykappale LS-PK DETAIL C SCALE : 0 Kertopuu tai vastaava kiinnikkeiden kiinnityksen takia KIINNIKE SA8500L- 0 SECTION B-B SCALE : 20 Peitelista PL0 oviaukon kohdalla DETAIL A SCALE ,5 Etupuoli SARANA SA materiaali RST automaattinen sulkeutuminen 25 nolla-asento jousijännityksellä lasin paksuus 0 2 mm aukeaa mollemmille puolille 90 saranan kantavuus 30 kg saatavana myös kromipintaisena KIINNIKE SA8500L- materiaali RST lasin paksuus 8 2 mm kiinnitys seinään 2 ruuvilla saatavana myös kromipintaisena Takapuoli Takapuoli 5

16 BASIC-saranaovi 2 yläsarana lasi-kattokiinnitys alasarana lasi-kattokiinnitys (osittain upotettu) Oven yläpuolella ei ole alumiiniprofiilia LS-42 Tappisarana ylä A rako Päätykappale LS-PK AL-profiili nro LS02 = o (esim. 2485) olasi = -4 (esim. 24) Ls-22 Kulmahela ylös SECTION A-A SCALE : 5 LS-2 Kulmahela alas Saranoinnin lasi LS-4 Lattialaakeri (osittain upotettu) DETAIL B rako 5 Wlasi DETAIL C LS-22 Kulmahela ylös rako 5 Wolasi = W0 0 (esim. 990) 30 A olasi = o-4 (esim. 24) rako 5 Wo (esim. 000) ) Wlasi V-200 e tai IT-02 salpalukko, jossa ainoastaan painiketoiminto V-200 2FLG tai IT-022 lukon vastakappale Päätykappale LS-PK 030 rako 5 lasi = -35 (esim. 2450) (esim. 2485); maks. = 2500 = Lasiseinän kokonaiskorkeus o = Oven korkeus (asennusaukko) olasi = Ovilasilehden korkeus Wo = Saranaoven leveys (asennusaukko) Wolasi = Ovilasilehden leveys Wlasi = Yksittäisen lasin leveys Päätykappale LS-PK Katto tai otsan alapinta LS-2 Kulmahela alas AL-profiili nro LS02 DETAIL B SCALE :,5 LS-42 Tappisarana ylä LS-22 Kulmahela ylös Lasiovilehti Päätykappale LS-PK LS-4 Lattialaakeri (osittain upotettu) DETAIL C SCALE : 0 0 SECTION B-B SCALE : 20 Kulkuaukko (ovi auki 90 ): Wo-85 mm V-200 2FLG lukon vastakappale toimii lasiovilehden pysäyttimenä 6

17 ml-lasiseinäjärjestelmä BASIC-saranaovi (ilman kehysprofiileja) V-200 e salpalukko, jossa ainoastaan painiketoiminto V-200 2FLG lukon vastakappale Abloy sarjoitettava lukko Abloy asennuskotelo Abloy vastarauta Painike Painike Vääntönuppi (ei kuulu toimitukseen) Lukkopesä (ei kuulu toimitukseen) Avaimet esim. sarjoitettavat (eivät kuulu toimitukseen) Kuvassa ML 3-20/300 LK D D D D , 400, 600, , 250, 400, Vetimet ML kaareva ML 3-20/300 LK BASIC-saranaovi : Saranoissa automaattinen sulkeutuminen 25 ja nolla-asennon jousijännitys; Saranakiinnitys lasi/lasi tai lasi/kiinteä seinä. BASIC-saranaovi 2: Saranoissa ei automaattista sulkeutumista eikä nolla-asennon jousijännitystä. Vaatii sulkeutumispysäytintä. Saranakiinnitys lasi/ lattia ja lasi/katto. TAULUKKO LS BASIC-saranaovi, lukot ja vetimet Vakiovarustus Lisävarustus Vedin ML 3-20/30 LK ML kaareva 300 D , -400, -600, -800 muu vedin 2 Lukkorungon aukotustyöstö lasiovilehdessä Lisävarustetun lukkorungon mukaan Vastaraudan aukotustyöstö viereisessä lasissa Lisävarustetun lukkorungon mukaan Lukkorunko V-200 economy Abloy 2050 asennuskotelo, jonka sisälle Abloy-lukkorunko muu lukkorunko 2 Vastarauta V-200 economy 2FLG Abloy 0050 (Abloy 2050 asennuskotelon kanssa) + pysäytin muu vastarauta 2 Lukkopesät 3 Vääntönuppi 3 Lukon peitelevyt 3 Painikkeet TL T4/0645 ZN/CR Pysäytin/suljin (sulkeva puoli) 4 Magneetti Kiinnipitomagneetti FE30 MS300 kg tilatiedolla, 2/24 DC (vain yksilehtiselle liukuovelle) pinta-asenteinen kiinnitysrauta mukana toimituksessa saatavissa, ei vakio ei saatavissa Asiakas määrittelee, mikä puoli on oven sisä- ja ulkopuoli 2 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 3 Asiakas hankkii ja sarjoittaa lukkopesät mahdollisen vääntönupin kanssa 4 BASIC 2 ovelle ilman lukkorunkoa

18 BUSINESS-saranaovi Mallit ja kätisyydet Wo Wo Malli A: Lasi on sijoitettu ovilehden avautuvalle puolelle Malli A vasenkätinen Malli A Malli B: Lasi on sijoitettu oikeakätinen ovilehden sulkeutuvalle puolelle A 4 A B 4 B 2 5 F C 2 9 LEIKKAUS A-A SCALE : 25 Malli B vasenkätinen Lasi avautuvalla puolella Wo 8 C 3 0 KOTA F Lasi avautuvalla puolella Osan AL-profiili kpl nro NRO A NRO A NRO A NRO A NRO A NRO A26.0 NRO A NRO A NRO A NRO A24.03 D 3 0 Lasi avautuvalla puolella Malli B oikeakätinen Wo LEIKKAUS B-B SCALE : D 2 9 G 8 8 Lasi sulkeutuvalle puolelle Lasi sulkeutuvalle puolelle Lasi sulkeutuvalle puolelle LEIKKAUS C-C SCALE : 25 KOTA G LEIKKAUS G-G SCALE : 25 8

19 ml-lasiseinäjärjestelmä BUSINESS-saranaovi (lasi) Mitat ja painot 4+4 mm laminoitu lasi Wo Taulukko LS 3 Alumia-saranaoven paino kg 4+4 mm laminoitu lasi glasi/wglasi --> Vaalenvihreällä merkitty alue on lasin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työturvallisuuden kannalta. Vaaleanoranssilla merkitty alue on lasin paino > 50 < 5 kg, joka voi olla asennettavuuden, siirtojen ja työturvallisuuden kannalta epäsuotuista. Valkoisella merkitty alue on lasin paino yli 5 kg, joka voi vaatia työmaalla siirto- ja nostokalustoa. Taulukko LS 2 Saranaoven (lasi) päämitat [mm] ALUMIA BUSINESS vakio-ovi, malli A ja B ALUMIA BUSINESS projektiovi, malli A ja B Paksuus Leveys Wo Vapaa kulkuaukko Wa 8 Wo-83 Korkeus e Lasin paksuus t 4+4 mm laminoitu 4+4 mm laminoitu 9

20 BUSINESS-saranaovi Varusteet Katso myös taulukko LS 3 Ovikarmi Saranoissa on sisäinen korkeusja sivuttaissäätö Ylivientisuoja (lisävaruste) Sähköputki valmiina karmissa ja ovilehdessä. Sähkökaapeli ei kuulu toimitukseen. Saranat ahn Serie 60 AT Ovikarmi Vastarauta Abloy 463 (Lukkopesä) Kuvassa Alumia-ovi Malli B, oikeakätinen Sähkölukkovalmius (Vääntönuppi) Ylivientisuoja EA28 Lukkorunko Abloy LC 302 Aukeamissuunta Painike TL T4/0645 ZN/CR Vedin ML 3-20/300 LK Vedin ML kaareva ALUMIA BUSINESS Lasitiiviste Lasi 4+4 mm laminoitu Laskeutuva tiivistekynnys 20

21 ml-lasiseinäjärjestelmä TAULUKKO 52 Ovilehti Karmi Karmi+ovilehti Kynnys Karmitiivisteet Ovilehtitiivisteet Laskeutuva tiivistekynnys Lasi Lasitiivisteet Saranat Lukkorungon aukotukset karmissa, Abloy-porauskaavion mukaan mukana toimituksessa saatavissa, ei vakio - ei saatavissa Asiakas määrittelee, mikä on oven lukittava puoli 2 Asiakas hankkii ja sarjoittaa lukkopesät, mahdollisen vääntönupin kanssa 3 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa BUSINESS-saranaovien toimitussisältö ALUMIA BUSINESS, malli A ja B Alum. runko lasilla Alum. prof 50 mm 4+4 mm laminoitu ahn Serie 60 At Poraus Abloy 2539 muu poraus 3 Lukkorunko Abloy LC 302(4.5) sähkö Abloy EL402(45), EL 480(4), EL482(4), EL490(4), PE480(4) muu lukkorunko 3 Vastarauta Abloy 463 muu vastarauta 3 Lukkopesä 2 - Vääntönuppi 2 - Lukon peitelevyt Painikkeet Vetimet Sähkökaapelin ylivientisuojan aukotus karmissa ja ovilehdessä sekä sähköputki niissä TL T4/0645 ZN/CR ML 3-20/200 LK ML kaareva Abloy EA 28:lle Ylivientisuoja Abloy EA 28 Ovipumppu Ovipysähdin Sälekaihdin Silkkipaino lasiin Teippaukset lasiin (ei laminoituun lasiin) 2
