2 Armas Lehtovuoren kestävät tuotteet Armas Lehtovuori perusti vuonna 1945 metalli- ja puusepänverstaan, jonka nimi oli T:mi A. Lehtovuori. Hänen perusajatuksenaan oli valmistaa kestäviä ja toimivia tuotteita sodan jälkeisen Suomen kotien erilaisiin tarpeisiin. Kumppanina yrityksessä toimi hänen vaimonsa Laila Lehtovuori. Armas Lehtovuori oli vahvasti yrittäjähenkinen persoona. Hän loi perustan Lehtovuoren pitkille asiakassuhteille ja vahvoille tuotteille. Useista yrityksen alkuaikoina suunnitelluista ja valmistetuista kalusteista on tullut tämän päivän klassikoita, ulkonäöltä tuttuja eri sukupolvien käyttäjille. Aluksi Lehtovuori valmisti pieniä tarvikkeita kotitalouksien käyttöön. 50-luvulla ryhdyttiin valmistamaan teräsportteja, joista tuli vuosiksi yrityksen merkittävin tuoteryhmä. Silloinhan rakennettiin paljon rintamamiestaloja. Omakotitalojen pihalta siirryttiin kerrostalojen pihoille ja julkisiin tiloihin. 70-luvulla Suomessa rakennettiin lähiöitä isoille ikäluokille, tarvittiin penkkejä, pöytiä, tomutus- ja narutelineitä, polkupyörätelineitä ja katoksia. Lapsille valmistettiin kiipeily- ja riipuntatelineitä, liukumäkiä ja karusellejä. Materiaaleina käytettiin terästä ja kestopuuta. 70-luvulla luotiin vahva perusta Lehtovuoren nykyiselle tuotevalikoimalle. 90-luvun alussa toimintaan tarttui seuraava sukupolvi. Malliston ja tuotannon kehitys jatkui Armaksen hengessä. Lujuus on valttia oli ensimmäisten painettujen Lehtovuori -tuotekuvastojen mainoslause jo 50-luvulla. Logon uudistuessa sloganiksi tuli lujasti läsnä luvulla Olli-Pekka Salovaaran luotsatessa Lehtovuorta yritys kansainvälistyy, ja alkaa panostaa tuotantoteknologiaan ja logistiikkaan. 2

3 1 KIINTEISTÖ- JA PIHAVARUSTEET polkupyörätelineet s. 4 roskakorit s. 14 tomutus-ja narutelineet s. 20 porrassäleiköt s ULKOKALUSTEET penkit, pöydät ja tuolit s POLKUPYÖRÄ-JA YLEISKATOKSET s PORTIT JA AIDAT s INFOTAULUT s VÄRIT s. 11 s LEIKKIPAIKAT s. 56 HUCK Lehtovuori Oy Lakkilantie 4, Lahti puh. (03) fax (03) info@lehtovuori.fi myynti: riitta.lehtovuori@lehtovuori.fi tuotanto: tomi.hiltunen@lehtovuori.fi 8 HINNASTO 3

4 POLKUPYÖRÄTELINEET Vuosien kokemuksella huolella valmistetut ja toimivaksi todetut kestävät, laadukkaat Lehtovuori pyörätelineet erilaisiin ympäristöihin ja tarpeisiin. 4

5 PYÖRÄTELINE IIIK Mitat: 11K/4 pituus 1840, 11K/5 pituus K/6 pituus 2670, 11K/8 pituus K/10 pituus 4410 Pyöräteline 111K tarjoaa mahdollisuuden rakentaa toimivia pyöräparkkipaikkoja käyttämällä sarjaan kuuluvia aitajuoksuja ja teräsputkitolppia alueen rajaamiseen. Telineosan yläpuolelle asennettava aitaputki toimii myös esimerkiksi kasvillisuuden suoja-aitana. Aitaputket ja pyörätelineosat kiinnitetään tolpissa oleviin laippoihin pulteilla. Pyörätelineosan kaarien väli on 410mm vakiona, tarvittaessa toimitamme telinettä muillakin mitoilla. Pyörätelineitä voidaan asentaa pitkiksi jonoiksi, tällöin asiakkaalle toimitetaan tarvittava määrä päätytolppia ja välitolppia, joissa on kiinnityslaipat ovat molemmin puolin. Alla olevat mitat sisältävät pyörätelineosan mitan ja 2 kpl tolppia ja aitaputken, joka on pyörätelinemoduulin mittainen. Tolppien pituus on 1300mm, josta maanpinnalle jää 900mm. Asennus betonianturaan. Tolppa valmistetaan halkaisijaltaan 90mm teräsputkesta. Pintakäsittelyvaihtoehtoja on useita. Pyöräteline 111K voidaan asentaa porrastaen, asennuspaikan näin vaatiessa. Telinettä on saatavilla myös 2-puoleisena, tarvittaessa pyöräkaaret voidaan asentaa vinoon oikealle tai vasemmalle. Mitat sisältävät tarvittavat tolpat. Telineen syvys 400 PYÖRÄTELINE III0 Pyöräteline 1110, asennus betonianturaan. Terästolpan halkaisija on 90mm, pituus 1050mm, josta maanpinnalle jää 600mm. Pyörätelineosan alajuoksun ja maanpinnanväli 100mm. Teline 1110, voidaan asentaa myös porrastaen, asennuspaikan niin vaatiessa. Mallia valmistetaan myös 2-puoleisena, tarvittaessa pyöräkaaret voidaan asentaa vinoon oikealle tai vasemmalle. Pyörätelineitä 1110 ja 111K valmistetaan myös kaksipuoleisina. Mitat: 111/4 pituus /5 pituus /6 pituus /8 pituus /10 pituus 4410 Telineen syvyys 400. Mitat sisältävät tarvittavat tolpat 5

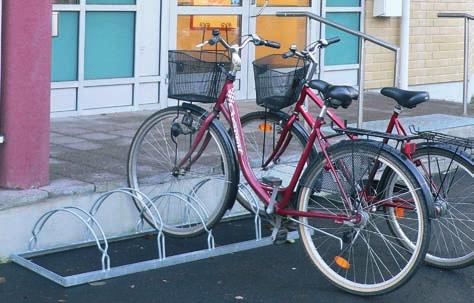

6 PYÖRÄTELINE 1081 Klassikko pyörätelinettämme 108 valmistetaan myös yksittäisenä kaarena. Materiaalina on kestävä 16mm pyöröteräs. Kaari asennetaan betonianturaan, halutulle etäisyydelle ja haluttuun kulmaan, vierekkäiset kaaret asennetaan eri korkeuksille. Ratkaisu soveltuu esimerkiksi koulujen pihoille ja paikalla rakennettuihin pyöräkatoksiin. Useita pintakäsittelyvaihtoehtoja Mitat: 1081 kaaren pituus 510, asennuskorkeus 300/250 PYÖRÄTELINE 108 Pyöräteline 108 on vapaasti seisova, perinteinen pyöräteline. Kartioon asennetut kaaret estävät pyörän kallistumisen, vakiomoduuleissa kaaret ovat vinosti oikealle, vierekkäiset kaaret eri korkuisia. Runkorakenne vahvaa kulmaterästä, kaaret 12mm pyöröterästä. Telineet toimitetaan 4-, 5- ja 6 -paikan moduuleina ja ne ovat pinottavissa säilytyksen helpottamiseksi. Moduuleista voidaan pulttikiinnityksellä yhdistää pitkiä yhtenäisiä rivejä, kiinnityspultit sisältyvät toimitukseen. Pintakäsittelyvaihtoehtoja on useita. Mitat: 108/3 paikkaa 1015x /4 paikkaa 1345x /5 paikkaa 1685x /6 paikkaa 2030x /8 paikkaa 2690x /10 paikkaa 3370x /12 paikkaa 4060x

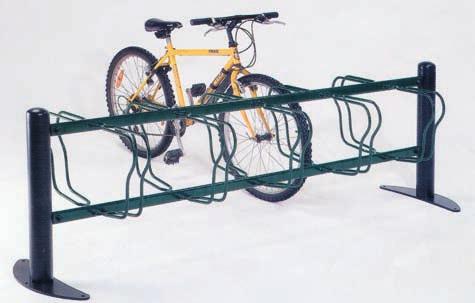

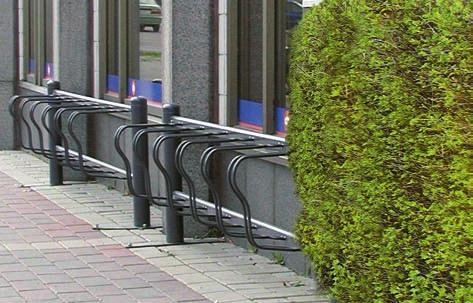

7 PYÖRÄTELINE puoleinen teline Mitat: 114/4 pituus /5 pituus /6 pituus /8 pituus /10 pituus Pyörätelineen syvyys on 510 ja korkeus 510 Kaikki mitat sisältävät tarvittavat tolpat Pyöräteline, 1141 on vapaasti seisova 1-puoleinen teline, tolppien jalkalaipoissa olevat reiät mahdollistavat ankkuroinnin. Kaarien väli 410mm. Teline voidaan asentaa pitkiksi jonoiksi, tällöin toimitus sisältää välitolppia, joissa on pyörätelineen kiinnityslaipat molemmin puolin. Terästolpan halkaisija on 90mm, korkeus on 510mm. Jalkalaippa on 6mm teräslevyä. Mittoihin sisältyvät pyörätelinemoduulin pystytolpat. Useita pintakäsittelyvaihtoehtoja. PYÖRÄTELINE puoleinen teline Mitat: 114/8 pituus /10 pituus /12 pituus /16 pituus 3590 Telineen syvyys 810 Mitat sisältävät tarvittavat tolpat Pyöräteline, 1142 on vapaasti seisova 2-puoleinen teline, tolppien jalkalaipoissa olevat reiät mahdollistavat ankkuroinnin. Kaarien väli 410mm. Teline voidaan asentaa pitkiksi jonoiksi, tällöin toimitus sisältää välitolppia joissa on pyörätelineen kiinnityslaipat molemmin puolin. Terästolpan halkaisija on 90mm, korkeus on 510mm. Jalkalaippa on 6mm teräslevyä. Mittoihin sisältyvät pyörätelinemoduulin pystytolpat. Useita pintakäsittely vaihtoehtoja. PYÖRÄTELINE 1100 Mitat: 110/3 pituus /4 pituus /5 pituus /6 pituus /8 pituus /10 pituus 4140 Pyörätelineen korkeus 405, syvyys 360 Asennussuositus: telineen alajuoksun ja maanpinnan väli Pyöräteline 1100, on seinäkiinnitteinen, 12mm pyöröteräksestä valmistetut kaaret on kiinnitetty litteän ovaaleihin 60x30mm teräsjuoksuihin. Runkojen päissä on reiät asennusta varten. Kaarien väli on 410mm. Vakiomallissa kaaret ovat suorassa, valmistetaan myös telineitä, joissa kaaret ovat oikealle tai vasemmalle vinossa. Telineet valmistetaan 4-, 5- ja 6 -paikan moduuleina. 7

8 GRAB PYÖRÄTELINE Moderni Grab -pyöräkaari valmistetaan laserleikatuista 3mm teräsaihioista, jotka puristetaan muotoonsa hydraulisesti. Kaari voidaan kiinnittää suoraan erilaisiin alustoihin: laattoihin, seiniin, muureihin ja ne toimitetaan yksittäin, jolloin ne sopivat rivi- ja pientalojen tarpeisiin. Värit voidaan sovittaa kiinteistöjen arkkitehtuuriin. Grab on toimiva myös erilaisissa kiinteissä tai paikalle suunnitelluissa pyöräkatoksissa. Grab -kaariin valmistetaan teräsrunkoja, ne ovat mahdollista kiinnittää vaakajuoksuihin, jotka asennetaan halkaisijaltaan 90mm terästolppiin, joiden pituus on betoniankkuroinnissa 1300mm, valun osuus on 300mm. Kaaren alajuoksun ja alustan väli on mm. Pystytolppien väliin voidaan kiinnittää myös yläjuoksu, tämä on 70x30mm teräsputkea, kaarien väliksi suositellaan 500mm. Maksimipituus 8:lle kaarelle on 4000mm. Teräsosat pintakäsitellään polyesteri - sinkkipohjamaalilla ja RAL -värikartan pintasävyllä. Pyörätelineen rakenne sallii useamman värin käytön niin haluttaessa. Pystytolppia toimitetaan myös kuumasinkittyinä. Grab kaaren mitat: Korkeus/ pituus 500, syvyys 250, leveys 105 Kaari kiinnitetään alustaan neljällä lukkopultilla Pintakäsittelynä sähkösinkitys ja jauhemaalaus, tai materiaalivaihtoehtona ruostumaton teräs Asennussuositus Grab - kaarien välillä on kaarien keskeltä keskelle Seinäkiinnityksessä kaaren alareunan etäisyys alustasta

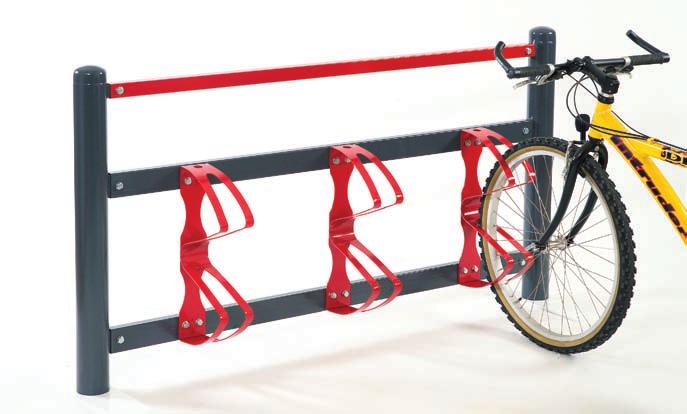

9 GRAB PYÖRÄTELINE GRAB PYÖRÄTELINE GRAB PYÖRÄTELINE 9

10 OCTOBUS PYÖRÄTELINE Teräksestä valmistettu Octobus, on kahden pyöräpaikan tolppateline. Pyörät ajetaan kaarien sisään ja lukitaan rungostaan irtolukolla telineeseen. Telineen yksinkertaisen rakenteen ansiosta pyörät pysyvät hyvin pystyssä ja paikoitus on helppoa. Octobus sopii monenlaisiin tarpeisiin, joissa tarvitaan kestävää ja yksinkertaista pyörien paikoitusta. Sopii kaikille pyörämalleille. Turvallinen asennus edellyttää ankkurointia betonianturaan. Octubus on valmistettu d=90mm ja 38mm teräsputkesta. Lisävarusteena tolppaan saa Rst -teräsvaijerin, mikä asennetaan keskitolppaan ja voidaan kiinnittää pyörän omaan lukkoon. Pintakäsittelynä on sinkkipolyesteri - pohjamaali ja polyesteri - jauhemaali RAL -värikartan sävyillä. Mitat: Asennuskorkeus 800, leveys 500, kaarien sisämitta 170, pituus 900.Tilantarve 2:lle pyörälle 2000x1100. Upotus 400 OCTOBUS PYÖRÄTELINE 10

11 VÄRIT Lehtovuoren kalusteissa asiakkaalla on käytössä koko RAL-värikartan sävyt. Kartan sävyt löytyvät pääsääntöisesti myös peittävissä puunsuojamaaleissa. Puun suojauksessa käytettävissä kuultavissa maaleissa voidaan valita eri maalivalmistajien värikarttojen sävyjä. Tilattaessa pyydämme mainitsemaan maalin valmistajan ja värikartan sävykoodin. Lehtovuori vakiosävyjen koodit ja numerot löytyvät tältä sivulta. Kuulto- tai peittomaalatun puun yhdistäminen laadukkaaseen jauhemaalattuun teräkseen luo mahdollisuuden rakentaa miellyttäviä, harmonisia yhdistelmiä. LEHTOVUOREN VAKIOVÄRIT Teräksen Ral -sävyt: ruskea 8019 punainen 3011 harmaa 7024 vihreä 6012 musta 9005 Puun kuultosävyt: kirsikka honka kuusikko harmaa Puuosien peittovärit: Ral 7000 Ral 7024 Ral 8015 Ral 6012 Ral 6011 Ral 5011 Ral

12 SIMPLE PYÖRÄTELINE Simple pyöräteline, kaarien etäisyys säädeltävissä Pyöräteline, jossa voi määrittää kaarien välin asennusvaiheessa 55-70mm. Tolpat 5mm lattaterästä, voidaan asentaan pinta-asennuksena tai betonoida, asennusosat erikseen. Telineestä voi muodostaa halutun pituisia jonoja tai vaihtaa tarvittaessa kaarien etäisyyksiä. Runkoputki on ruostumatonta terästa, halkaisija 50mm. Kaaret ja tolppa 2-kertaan jauhemaalattua terästä, sinkkirikaspolyester pohjamaali. Asennusvaihtoehtoja tolpalle erillisillä asennusosilla, betonoitava, pinta-asennus pulteilla tai pinta asennus laippatolpalla. Simple pyöräteline, kaarien etäisyys säädeltävissä. 12

13 MODULAR PYÖRÄKAARI YHDELLE TAI NELJÄLLE PYÖRÄLLE Modular pyöräkaari on yhdelle pyörälle soveltuva kaari, jossa pyörä pysyy suorassa ja mahdollistaa lukituksen runkorakenteeeseen. Valmistettu 50x2mm pyöröteräksestä. Asennusvaihtoehdot: betonoitava tai pinta-asennettava, saatavana myös eri korkuisena. Modular telinettä valmistetaan yhdelle ja neljälle pyörälle. Mahdollisuus yhdistää 5020 Lehtovuori pyöräkatokseen. Modular betonoitava. Modular pinta-asennus laipalla. sivulta edestä 13

14 Lehtovuoren kestävät ja laadukkaat roskakorit ja tuhkakupit erilaisiin tiloihin ja käyttötarkoituksiin. ROSKAKORIT 14

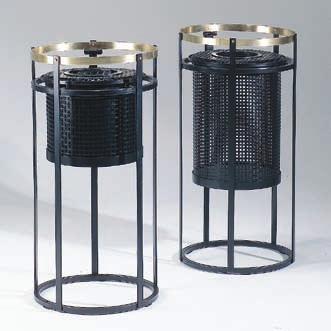

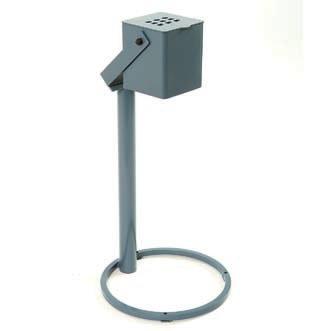

15 OTSOONI Tuhkakuppi 0992, varustettu sisäastialla, tilavuus 10 l ja 30 l. Roskakori 0990 valmistetaan laadukkaasta teräsmateriaalista. Efektirengas on joko kiillotettua messinkiä tai jauhemaalattua terästä. Tuotteet voidaan ankkuroida alustaan. Useita pintakäsittelyvaihtoehtoja, toimitus asiakkaalle valmiiksi koottuna. Mitat: 0990 d=400, korkeus 440, koko korkeus 800, paino 15kg 0992 d =400, korkeus 220, koko korkeus 800, paino 13kg Siro ovaalin muotoinen roskakori. 30 l sisäastia galvanoitua teräspeltiä. Saranoitu ovi lukitaan kolmioavaimella, ovi lukitsee Rst-tuhkakupin paikoilleen Otsooni nr 2:ssa. Otsoonin vaippa 2mm jauhemaalattua teräspeltiä. Pohjakäsittelynä sinkkipolyesterointi. Roskakoreja valmistetaan vapaasti seisovana, ankkuroitavana ja seinäkiinnitteisenä. Mitat: leveys 400, syvyys 250, korkeus 750, paino 25kg SEINÄKIINNIKKEELLÄ Toimiva, vahvarakenteinen 30 l roskakori kiinteistöjen pihoille. Laserleikattu, saranoitu kansi estää eläimiä levittämästä roskia. Roskakoriosa irrotettavissa jalkaputkesta. Useita pintakäsittelyvaihtoehtoja. Roskakoriin voidaan yhdistää 2960 tuhkakuppi. Asennus 20 l betonianturaan. Mitat: d=400, koriosan korkeus 410, jalkaputken pituus 1200, valuun 300, paino 13kg Roskakori 1790 seinäkiinnitteisenä. Toimitus sisältää tarvittavat kiinnitysosat. Mitat: d=400, korkeus 410, tilavuus 30 l, paino 11kg 15

16 MAASSA Kiinteällä kannella varustettu vapaasti seisova roskakori. Tilavuus 30 l, tyhjennys tapahtuu roskakoriosaa kallistamalla toimitetaan valmiiksi tehtaalla koottuna. Kiinteä kansi on laserleikattua 3mm teräslevyä, jalkalevyn paksuus 5mm. Jalkaosa kiinteäksi hitsattu. Useita pintakäsittelyvaihtoehtoja, tuote voidaan ankkuroida alustaan. Mitat: d=500, koriosan korkeus 410, koko korkeus 800, paino 30kg Kiinteästi asennettava roskakori puistoihin ja kiinteistöjen pihoille. 30 l koriosa irrotettavissa tyhjennystä varten. Kiinteä kansi 3mm laserleikattua teräslevyä. Kannen alapuolella tukirakenne. Jalkaputki 60x3mm rakenneputkea, jalan pituus 120mm, upotus 300mm, valun koko noin 20 l. Useita pintakäsittelyvaihtoehtoja, toimitus valmiiksi koottuna. Mitat: d=400, korin korkeus 410, jalkaputken pituus 1200, josta valuun 300, paino 13kg Mitat: syvyys 200, korkeus 500, leveys 400, paino 15kg 2180P jalkatolppa pituus 1500, josta valuun ( n.30l ) / 40 L Roskakoriin 4000 voidaan haluttaessa yhdistää 2960 tuhkakuppi. Tuhkakuppi tyhjennetään kallistamalla. Tuhkakuppi kiinnittyy roskakorin jalkaan pulttikiinnityksellä. Tuhkakupin tilavuus 3 l. Kaikissa Lehtovuoren roskakoreissa on pohjissa vesireiät. Mitat: d=400, korin korkeus 410, jalkaputken pituus 1200, josta valuun 300, paino 13kg Turvallinen pohjan kautta tyhjennettävä seinä- tai pylväskiinnitteinen tilava roskakori. Umpinainen rakenne ja sivuissa olevat roska-aukot pitävät roskat piilossa. Pohjan lukko alumiinia, avataan mukana seuraavalla kolmioavaimella. Seinäkiinnityksessä tarvittavat kiinnikkeet toimituksen mukana. Roskakoria varten valmistetaan 76x3mm teräsputkesta jalkatolppa, siihen voidaan kiinnittää 2 kpl 40 l roskakoreja selät vastakkain. Pintakäsittely jauhemaalaamalla Lehtovuoren vakiosävyin, pohjamaalaus sinkkirikkaalla polyesterijauhemaalilla. 16

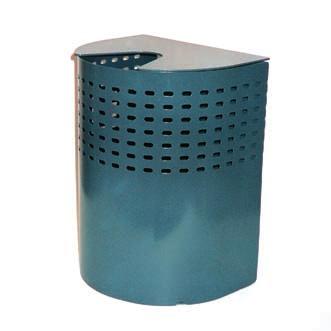

17 Puolipyöreä aitaan, seinään tai muuriin kiinnitettävä roskakori valmistetaan 2mm ja 1.5mm teräslevyistä leikatuista laseraihioista. Seinäkiinnitysrauta sisältyy toimitukseen. Tilavuus 20 l, paino 7kg. Mitat: syvyys 250, korkeus 400 Puolipyöreä roskakori 2761 varustettuna saranoidulla laserleikatulla kannella. Mitat: syvyys 250, korkeus 400, paino 8.5kg ULKOTUHKAKUPPI 2960 ULKOTUHKAKUPPI mm seinämävahvuisesta neliöteräksestä valmistettu vahvarakenteinen ulkotuhkakuppi. 3mm teräslevystä laserleikatussa kannessa ovaalirei itys. Kansi saranoitu. Kiinnitys seinä- tms. alustaan ankkuroimalla kiinnitysraudasta. Tuhkakuppi tyhjennetään kallistamalla. Useita pintakäsittelyvaihtoehtoja. Tilavuus 3 l, paino 5kg. Mitat: 150x150, korkeus 20 Ulkotuhkakuppi 2940 vapaasti seisovana. 16mm neliöteräksestä valmistetussa jalkarenkaassa reiät alustaan ankkurointia varten. Toimitetaan valmiiksi kasattuna asiakkaalle. Useita pintakäsittelyvaihtoehtoja. Mitat: 150x150. Jalkaputken korkeus 700 Paino 10kg, tilavuus 3 l 17

18 ECO DESIGN ROSKAKORI ECO DESIGN roskakori 100% kierrätetystä ja 100% kierrätyskelpoisesta materiaalista valmistettu roskakori. Tuote voidaan uudelleen kierrättää samaan tarkoitukseen. Tuotesarja on suunniteltu perusmallisen roskakorin muotoon ja sisältää 3 eri vaihtoehtoa pyöreä, ovaalinmallinen ja seinämalli. Pinta on käsittelemätöntä kierrätysmuovia. Halkaisijat 450mm, jalan korkeus 200mm ja koko korkeus 800mm, maahan tiivistysosa mm Roskakorit on saatavana hatulla, sisärenkaalla, lukituksella. Asennettavissa, pinta-asennuksena laipalla, betonoitavana tai hiekkaan tiivistämällä. RP 41 50l RP 31 90l, katoksella 18

19 ECO DESIGN TUHKAKUPPI ECO DESIGN tuhkakuppi 100% kierrätetystä ja 100% kierrätyskelpoisesta materiaalista valmistettu tuhkakuppi. Tuote voidaan uudelleen kierrättää samaan tarkoitukseen. Tuhkakupin mitat halkaisija 110mm, korkeus 1007mm, seinämalli korkeus 657mm. Saatavana kolmella eri asennusvaihtoehdolla: pinta-asennuksena ja maansisään asennettavana. Teräsosat on saatavana jauhemaalatusta teräksestä tai ruostumattomasta teräksestä. 19

20 TOMUTUS- JA NARUTELINEET Lehtovuoren tomutus- ja narutelineet valmistetaan kokemuksella kestäviksi ja tarkoituksenmukaisesti toimiviksi. Ergonomiset mitoitukset ja nykyaikaiset pintakäsittelyt takaavat laadun. 20

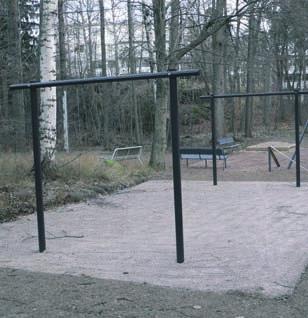

21 TOMUTUSTELINE 1770 JA 1771 TOMUTUSTELINE 1310 JA 1311 Teräsrakenteiset tomutustelineet. Pystytolpat 76.0x3.0 laserleikatut moduulit, Pöytätaso ja maton levittävä välitanko 38x2mm ja 12mm terästä. Ylätanko 60.0x3.0 mm rakenneputkea. Kulmajalat litteänovaalia 89x35mm teräsputkea, kulmajaloissa sivuttaistuet kestävyyden lisäämiseksi. Kääntyvä pöytätaso lukittuu sivusta kiinteällä mekanismilla. Molemmat telineet voidaan ankkuroida alustaan. Malli 1771 on edellisen kaltainen, mutta valetaan betonianturoihin. Erilliset valuosat kuuluvat toimitukseen, paino 60kg. Molemmissa malleissa pöytätason koko 600x2100, pöydän korkeus 600. Pöytätasot voidaan asentaa myös kiinteiksi. Mitat: 1770 pituus 2260, korkeus 1850, leveys 1300, ylätangon pituus pituus 2260, korkeus 1850, leveys 600, ylätangon pituus 3000 Teräsrakenteiset tomutustelineet. Pystytolpat 76.0x3.0 laserleikatut moduulit, Pöytätaso ja maton levittävä välitanko 38x2mm ja 12mm terästä. Ylätanko 60.0x3.0mm rakenneputkea. Kulmajalat litteänovaalia 89x35mm teräsputkea, kulmajaloissa sivuttaistuet kestävyyden lisäämiseksi. Kääntyvä pöytätaso lukittuu sivusta kiinteällä mekanismilla. Molemmat telineet voidaan ankkuroida alustaan. Malli 1311 on edellisen kaltainen, mutta valetaan betonianturoihin. Erilliset valuosat kuuluvat toimitukseen, paino 60kg. Molemmissa malleissa pöytätason koko 600x2100, pöydän korkeus 600. Pöytätasot voidaan asentaa myös kiinteiksi. Mitat: 1310 pituus 2260, korkeus 1850, leveys 1300, ylätangon pituus pituus 2260, korkeus 1850, leveys 600, ylätangon pituus 2400 Lehtovuoren narutelineitten pystytolpat valmistetaan 76.0x3.0 mm teräsputkesta, 60.0x3.0mm teräksestä valmistetussa ylätangossa on 12 narulenkkiä pareittain mattopuomi on 60.0x3.0 teräsputkea, puomi kiinnitetään jalkaputkiin laipoilla ja pulteilla, näin se voidaan asentaa halutulle korkeudelle. Tyypissä 2372 päätytolppien välissä vakiona 1800 mm pitkä mattotanko. Tyyppi 4372 koostuu päädyistä 2370 ja 2372 sekä 4000 pitkästä mattopuomista, tähän toimitukseen sisältyy myös 50jm muovitettua teräsvaijeria. Useita pintakäsittelyvaihtoehtoja. Pitkän elinkaaren ja kestävyyden takaa asennus betonianturaan. Anturan koko n l pyykkikoriteline asennetaan jalkaputkeen. Mitat: leveys 2400, asennuskorkeus 1850, jalkaputkien väli 1800, mattopuomi toimitetaan asiakkaan mitoilla. Paino 1 kpl pääty 30kg NARUTELINE

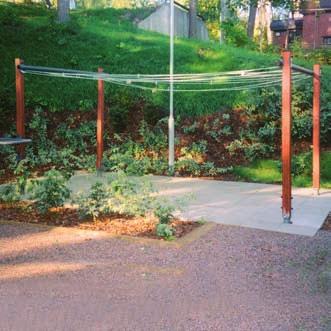

22 TOMUTUSTELINE 2000 Tomutusteline 2000 valmistetaan laadukkaan liimapuun ja teräksen yhdistelmänä. Kulmajalat vakiona kuumasinkitty, muut teräsosat toimitetaan kaikilla Lehtovuoren pintakäsittelyillä. Liimapuu joko kuulto- tai peittomaalataan puunsuojamaaleilla. Kuvan telineessä kaikki teräsosat kuumasinkitty SFS-ISO EN 1461 standardin mukaan. Tomutusteline voidaan ankkuroida alustaan kulmajalkojen päissä olevista laipoista. Toimitetaan helposti kasattavina osina kasaustarvikkeineen. Paino 65kg. Kiinteän pöytätason koko 600x2100. Mitat: korkeus 1850, leveys 2400, syvyys 1300 Tomutuspöydän korkeus alustasta 600 Ergonominen mitoitus NARUTELINE 2004 Naruteline 2004 valmistetaan puun ja teräksen yhdistelmänä. Pystytolppien liimapuu käsitellään kuulto- tai peittomaaleilla. Narutelineen teräsosat 60.0x3.0mm putkea mattopuomia valmistetaan 2004 sopivaksi. Valuteräkset sinkkipolyesteroitu ja jauhemaalattu. Soveltuu erinomaisesti puurakenteisten erillistalojen pihoille. Paino 1kpl pääty 30kg. Mitat: korkeus 1850, leveys 2400, 12 narulenkkiä pareittain. Asennus betonianturaan 22

23 UUTUUS! CITY 101 TUULETUSTELINE Tuuletus-/ tomutusteline CITY 2008 kalusteenomainen, tukevarakenteinen tuuletusteline, joka valmistetaan teräksestä ja ruskeasta kestopuusta. Pystytolpat 60x40 jauhemaalattua neliöterästä, yläputket halkaisija 50mm jauhemaalattua pyöröterästä. Taso 25x21 ruskeaa kestopuurimaa. Taso tuettu alapuolelta lattateräskehikolla. Toimitetaan helposti kasattavina osina kasaustarvikkeineen. Tarkat koontiohjeet pakkauksessa. Mitat: korkeus 1850, leveys 2030, syvyys1230, taso syvyys 530, runko: RAL 7016, taso: ruskea kestopuu, paino: 50kg 23

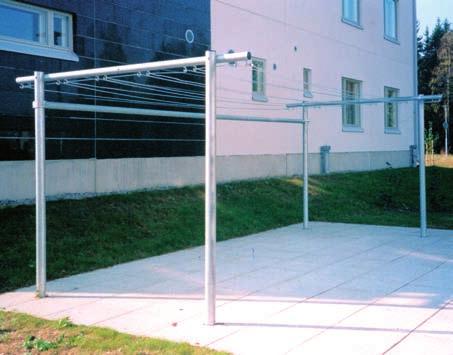

24 Lehtovuoren narutelineitten pystytolpat valmistetaan 76.0x3.0mm teräsputkesta, 60.0x3.0mm teräksestä valmistetussa ylätangossa on 12 narulenkkiä pareittain mattopuomi on 60.0x3.0 teräsputkea, puomi kiinnitetään jalkaputkiin laipoilla ja pulteilla, näin se voidaan asentaa halutulle korkeudelle. Tyypissä 2372 päätytolppien välissä vakiona 1800mm pitkä mattotanko. Tyyppi 4372 koostuu päädyistä 2370 ja 2372 sekä 4000 pitkästä mattopuomista, tähän toimitukseen sisältyy myös 50jm muovitettua teräsvaijeria. Useita pintakäsittelyvaihtoehtoja. Pitkän elinkaaren ja kestävyyden takaa asennus betonianturaan. Anturan koko n l pyykkikoriteline asennetaan jalkaputkeen. NARUTELINE 2370/ MATTOPUOMI 2371 Mitat: leveys 2400, asennuskorkeus 1850, jalkaputkien väli 1800, mattopuomi toimitetaan asiakkaan mitoilla Paino 1 kpl pääty 30kg NARUTELINE 1320 NARUTELINE KULMAJALALLA 4378 Vapaasti seisova naruteline ei edellytä valua. Litteän ovaalista 89x35x2 teräsputkesta valmistetut jalat tuettu pystytolppiin myös sivusuunnassa. Kulmajalkojen päissä laipat, joista telineet voidaan ankkuroida esim. laattoihin. Telinetyyppiin voidaan yhdistää mattopuomit ja koriteline. Pintakäsittelyt: kaikki käyttämämme vaihtoehdot. Ylätangossa 12 narulenkkiä pareittain. Mitat: korkeus 1850, leveys 2400, kulmajalan koko pituus 1300 Yhden päädyn tilantarve leveys 2400, syvyys 1300, paino 1 kpl pääty 40kg T-mallinen terästeline. Jalkaputki 76.1x2.9 mm teräsputkea. Vaakaputken pituus Narukoukkuja 12 kpl pareittain asennettuna. Mattopuomi 2371 voidaan asentaa jalkatolppien väliin. Useita pintakäsittelyvaihtoehtoja. Toimitetaan osina kasaustarvikkeineen. Asennus betonianturaan. Mitat: korkeus 1850, leveys 2400, paino 20kg 24

25 TUULETUSTELINE 2250 TUULETUSTELINE 1930 Seinätuuletusteline 2250 valmistetaan ruostumattomasta teräksestä laserleikatuista aihioista. Tarvittaessa Rst -jauhemaalataan. Tuuletusteline säilytetään pystyasennossa. Tuuletusasentoja on kaksi, vaakasuorassa tai 35 asteen kulmassa alaspäin. Tuuletustangossa on 11 vaatepuupaikkaa. Ne on suunniteltu niin, että tuulenpuuskat eivät irrota vaatepuita. Laadukas teline asennetaan seinään neljästä kohdasta on kokonainen valmiiksi kasattu kappale. Mitat: seinäkiinnityskappaleen korkeus 125, leveys 95, kiinnitysreikien väli 100. Pituus säilytysasennossa 480, vaakasuorassa 475, kulmassa alas 450, paino 2kg Sivulle kääntyvä joko ruostumattomasta tai jauhemaalatusta teräksestä valmistettu tuuletusteline. Materiaalina 10mm pyörö ja 5x30mm lattateräs. Valmiiksi kasattuna toimitettava seinään kiinnitettävä teline painaa 1.5kg. Kääntyy sivulle alapuolen seinäkiinnitysraudan puolelta kevyesti nostamalla ja lukittuu kevyesti seinäraudan kouruun. Mitat: pituus 650, seinäkiinnitysosan korkeus 350, paino 1,5kg Teräsrakenteinen aputaso tomutus- ja narutelineisiin. Valmistetaan teräkseen ja liimapuuhun soveltuvilla kiinnityslaipoilla. Materiaalit 38x2 ja 12mm terästä. Kaikki käyttämämme pintakäsittelyvaihtoehdot. Mitat: 600x600, toimitus sisältää kaikki asennustarvikkeet, paino 8 kg KORITELINE

26 PORRASSÄLEIKÖT Lehtovuoren porrassäleiköt valmistetaan ammattitaidolla kestävistä, laadukkaista materiaaleista pitkäikäiseen käyttöön, asiakkaan mittojen mukaan. 26

27 Sileä RT A porrassäleikön materiaalit 5mm paksuista teräslattaa. Tilaajan mitoilla ja korkeuksilla valmistetaan kokoonhitsatut kestävät säleiköt. Pyyhinosan latat tuetaan alapuolelta teräsjuoksuin. Säleitten väli vakiona 15 Valmistetaan myös 8 välillä Kehyksen vakiokorkeudet 50,40 ja 30 Paino: lattojen väli 15mm 48kg/m 2 Toimitamme säleikköjä myös etureuna viistottuna. Tyyppi 2290 valmistetaan ruostumattomasta teräksestä Tyylikäs laserleikattu ja yhdestä kappaleesta särmätty porrasharjateline. Telineessä 3 harjaa. Kiinnitys säleikköihin tai suoraan portaaseen. Teräsrunko kuumasinkitään SFS-EN ISO1461 normin mukaan. Paino 3.5kg RT A porrassäleikkö varustettuna liukuestekarhennuksella. Muuten tyypin 2220 kaltainen. Ammattitaidolla valmistettu laadukas messinkisäleikkö vaativiin ympäristöihin. Messinkisäleikön kehys kokoonhitsattu. Säleet liukuesteuritetaan puoliympyrän muotoisella lovella. Kasaus tehdään reiittämällä sälelatat ja liitämällä ne yhteen rst -kierretangoilla, jotka säleitten välissä päällystetään messinkiholkeilla. Valmiit säleiköt kiillotetaan ja pinnoitetaan jauhelakkaamalla polyesterjauhelakalla. Valmistetaan tilaajan mitoilla ja korkeuksilla. 27

28 Lehtovuorelta jo klassikoiksi muodostuneet penkit ja pöydät. Uudemmat mallit ovat monikäyttöisiä ja -muotoisia säänkestäviä ja lujarakenteisia laatutuotteita - olemme huomioineet myös esteettömyyssuositukset. PENKIT JA PÖYDÄT 28

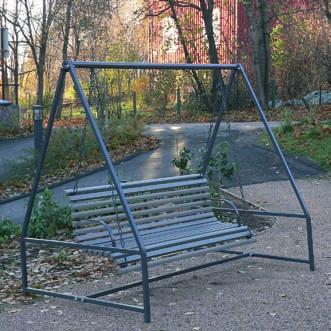

29 LAHTI Klassinen puistojen ja pihojen penkki. Teräsrakenteiset jalat ovat jauhemaalatut tai kuumasinkityt ja jauhemaalatut. Penkit ja pöydät voidaan myös asentaa kiinteästi. Kuperat puurimat hylkivät muotonsa ansiosta vettä. Puuosat pintakäsitellään vesiohenteisilla puunsuojamaaleilla, joilla on erinomaiset säänkesto ominaisuudet. Penkkiä valmistetaan kahta pituutta. Puurimojen kiinnitys tehdään läpipultein, näin yksittäisten rimojen vaihto on tarvittaessa helppoa. Rimoja saatavissa varaosina. Penkkiä saatavana myös yhdellä, kahdella ja kolmella käsinojalla. Kalusteet toimitetaan valmiiksi koottuina. Pihakeinun runkona on kestävä teräsrakenne. Istuinosassa käsinojat, istuimen kaltevuus säädettävissä. Soveltuu myös seniori - ikäisille. Toimitetaan osina. LAHTI Tuotenumerot ja mitat: Pitkä penkki 1897 p l. 800 istumak. 430 Lyhyt penkki 1896 p l. 800 istumak. 430 Pöytä 1898 p l. 700 korkeus 620 Pihakeinu 1230 p l koko k LAHTI Pihakeinu Lahden runkona on kestävä teräsrakenne. Istuinosassa käsinojat. Istuimen kaltevuus säädettävissä. Soveltuu hyvin myös seniori ikäisille. Toimitetaan osina. 29

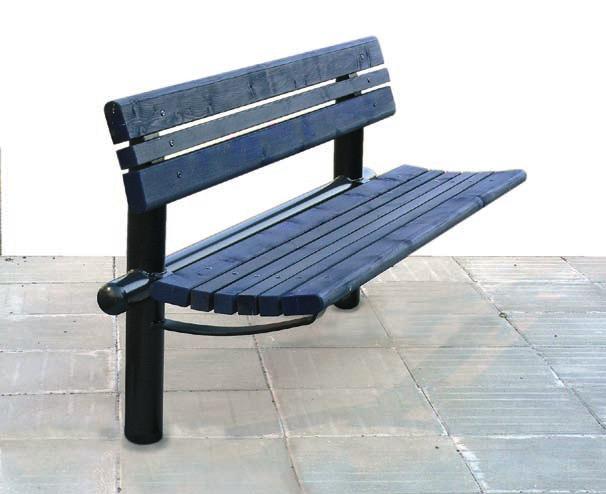

30 LAHTI PENKKI 1896 Viihtyisä ja laadukas oleskeluryhmä ulkotiloihin muodostuu yhdistämällä eri tuoteryhmien tuotteita ja sovittamalla värit ympäristöön sopivaksi. Kestävät ja lujat runkorakenteet ja säänkestokäsittelyt pinnoituksessa takaavat tukevan ja pitkäkestoisen ulko-oleskelutilan perustan. Ryhmät sopivat myös seniori-ikäisille ja liikuntarajoitteisille käyttäjäryhmille. Tuotteet toimitetaan valmiiksi koottuna, mahdollisuus ankkuroida alustaan. Lehtovuoren penkit toimivat myöslevähdyspaikkana sisätiloissa koulukeskuksissa ja ostoskeskuksissa missä tarvitaan vahvarakenteista ja kovaa kulutusta kestävää ajatonta penkkimallia. 30

31 TREO Treo -sarjan 2002 ja 2005 kalusteet soveltuvat sekä puistoihin että pihoille. Vankka teräsrunko on kokoonhitsattu kestävyyden takaamiseksi. Teräsmateriaalit, d=76.0x3.0mm ja litteänovaalia 89x35x2mm putkea, penkkiosan tukiraudat 6mm paksua terästä. Teräsrunko pintakäsitellään jauhemaalaamalla. Puuosat ovat 40mm vahvuista mäntyä, ne pintakäsitellään vesiohenteisilla, hyvä säänkesto ominaisuudet omaavilla puunsuojamaaleilla. Puuosat kiinnitetään runkoon läpipultein kestävyyden takaamiseksi ja huollon tai riman vaihdon helpottamiseksi. Penkkejä ja pöytiä valmistetaan sekä vapaasti seisovina, jolloin ovaalin kulmajalan päissä olevista rei istä kalusteet voidaan ankkuroida alustaan, että betoniin valettavina. Maahan valettavien tuotteiden valuosa on erillinen komponentti, mikä kiinnitetään kalusteiden jalkoihin pultein, näin voidaan tarvittaessa penkki irrottaa esimerkiksi huoltoa varten. Penkkiä saatavana myös yhdellä, kahdella ja kolmella käsinojalla. Kalusteet täyttävät esteettömyyssuositukset. Kalusteet toimitetaan asiakkaalle valmiiksi koottuina. Treo 2003 selkänojaton penkki pituus 1700 syvyys 600 istuinkorkeus

32 TREO Treo 2002 selkänojallinen penkki pituus 1700 syvyys 600 istuinkorkeus Treo 2005 pöytä pituus 1600 syvyys 700 korkeus

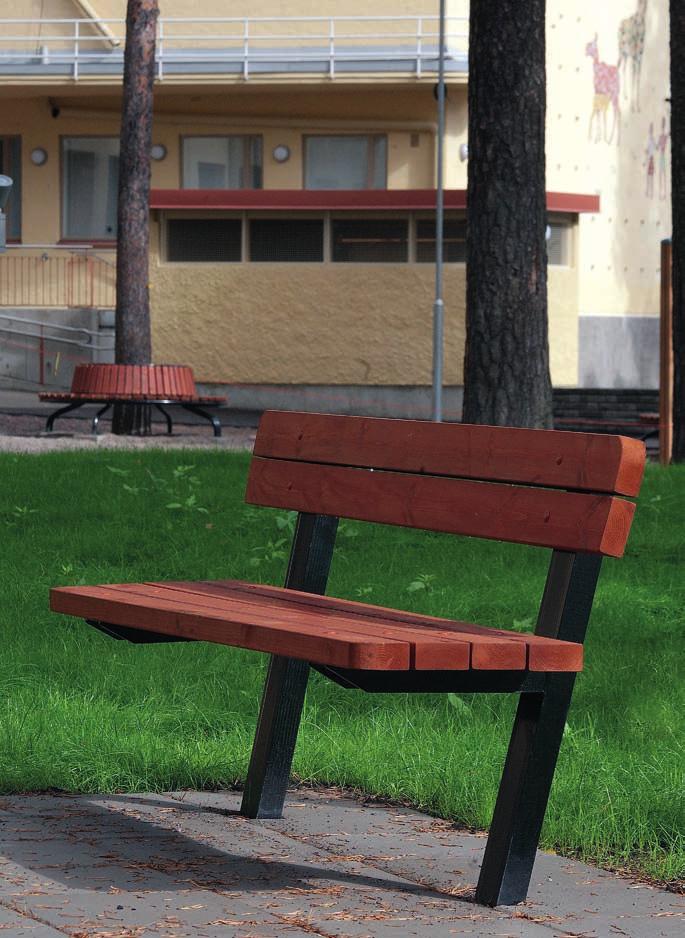

33 PENKKI 1990 Alustaan ankkuroitava erittäin vahvarakenteinen penkki. Teräsosat valmistetaan U-palkista 100x50x5, puuosat 45x95mm kyllästettyä tai puunsuojamaalein käsiteltyä mäntylankkua. Lankut kiinnitetään runkoon läpipulteilla. Teräsosissa useita pintakäsittelyvaihtoehtoja: jauhemaalaus, kuumasinkitys tai kuumasinkitys ja jauhemaalaus. Jauhemaaleissa Lehtovuoren vakiosävyt. 33

34 KALUSTERYHMÄ 1840 JA 2200 Erilaisille pihoille soveltuva kalusteryhmä. Kuvassa penkki 1840 ja pöytä pöydän mitat ovat: pituus 1700, leveys 700, korkeus 700. Pöytä toimitetaan osina PENKKI penkin mitat: pituus 1800, syvyys 450, leveys 450, kokonaiskorkeus 800, istumak

35 PENKKI 1820 Lehtovuoren klassikkopenkkejä on valmistettu 50-luvulta lähtien. Sirorakenteinen pinoutuva penkki on hyvä istuttavuudeltaan ja se soveltuu erinomaisesti pihoille ja leikkipaikoille. Teräsrungolle on useita pintakäsittely vaihtoehtoja, puuosat toimitetaan asiakkaan tilauksen mukaan joko AB-luokan kestopuuna tai vesiohenteisilla puunsuojamaaleilla käsitellyin mäntylaudoin, kuulto- tai peittomaalattuna. Penkkiä saa myös varustettuna käsinojin ja se muodostaa toimivan oleskeluryhmän 2200 pöydän kanssa.tarvittaessa penkin runko voidaan ankkuroida alustaan ja 1840 penkin mitat ovat: pituus 1800, syvyys 695, korkeus 780, istumakorkeus 430 TUOLI 182T, 184T Uutena tuotteena sarjaan valmistetaan myös tuoleja. Tuolit pinottavissa säilytyksen helpottamiseksi. Materiaalit ja pintakäsittelyt ovat yhtenevät penkkien (1820 ja 1840) sekä pöydän (2200) kanssa. 182T tuoli ilman käsinojia, mitat: pituus 695, leveys 695, korkeus 780, istumakorkeus T tuoli käsinojilla, mitat: pituus 695, leveys 695, korkeus 780, istumakorkeus

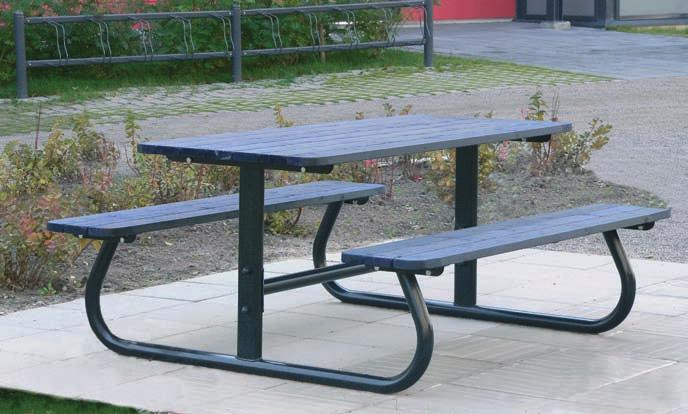

36 PÖYTÄPENKKI 2450 Kestävä, perinteinen pöytä-penkkiyhdistelmä. Teräsrunko valmistetaan 89x30 ja 50x2mm rakenneputkesta. Pöydän ja penkkien istuimet ovat 28x95mm vähäoksaista laudelautaa, kulmat pyöristetyt. Vaihtoehtona on perinteinen Ab -kyllästetty mäntylauta, myös ruskeaksi värjättynä. Puhdas puu käsitellään kuultavilla tai peittävillä puunsuojamaaleilla. Teräsosat jauhemaalataan RAL-värikartan Lehtovuoren sävyin tai kuumasinkitään. Pultit ja mutterit ovat kuumasinkittyjä, puuosien kiinnitys Rst -ruuvein. Pöytä-penkkiyhdistelmä toimitetaan osina. Paino 65 kg. Mitat: pituus 1700, leveys 1500, penkin istuinkorkeus 430, pöydän korkeus 750 LASTEN PÖYTÄPENKKI 3670 Penkki pöytäyhdistelmä 3670 on lasten mitoituksella. Reipasta käyttöä kestävä yhdistelmä valmistetaan samoista materiaaleista kuin aikuisten malli. Lasten kaluste sopii sekä leikkipuistoihin että päiväkoteihin hiekkaleikkipaikoille. Pitkän pöydän saa liittämällä useampia yhdistelmiä peräkkäin. Puumateriaalit pintakäsitellään myrkyttömillä, vesiohenteisilla puunsuojamaaleilla. Mitat: pituus , leveys 1250, istuinkorkeus 300, pöydän korkeus 600, EN 1176, paino 40kg 36

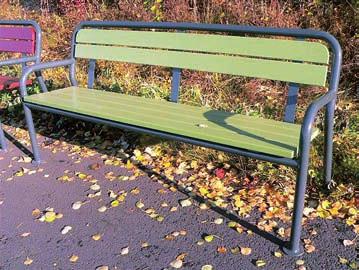

37 PENKKI SERIES 2460 Lehtovuoren uudet värit metalli Ral 7016 Varvikko Ral 8015 Ral 6011 Värit Puu Teräs Ral 6011 Ral 7016 Ral 8015 Ral 7016 Ral 6012 Ral 9005 Ral 7024 Ral Lehtovuoren perusvärit Ral 3011, Ral 8019/ kuultohonka, kuultovarvikko, kuultoharmaa, kuultomusta Lujarakenteinen jokapaikan penkki käsinojilla; puistoihin, taloyhtiöiden pihoihin, toimistorakennusten pihoihin, leikkikentän lepohetkiin. Mitoitus esteettömys suositusten mukainen. MATERIAALIT Puut 95x28mm reunoista hiottu mänty Runko Pystyputki D=42,40x2,00mm teräsputki Vaakaputki D=42,40x2,00mm teräsputki Jalat ja käsinojat D=42,40x2,00mm teräsputki Istuinlatta 6x50mm lattateräs PINTAKÄSITTELYT Puut Peitto maalaus, alkydi-akryyliperustainen maalikiilto 70. Runko Kuumasinkitys SFS Jauhemaalaus (80μm), polyesterijauhemaali, kiilto 70. Maalauksen esikäsittelynä käytetään suihkupuhdistusta, joka varmistaa maalipinnan tarttuvuuden. 37

38 HANKO Nostalginen sisä- ja ulkotilojen kalustesarja. Siroon, vahvarakenteiseen teräsrunkoon yhdistetään kuulto- tai peittomaalattua mäntyä. Soveltuu tilavan mitoituksen ja käsinojien ansiosta myös seniori ikäisille. Miellyttävä istumamukavuus. Alustaan ankkuroitavissa. Toimitus valmiiksi koottuna. Hanko penkin mitat: pituus 1600, syvyys 600, istumak. 480, koko kork. 900 Hanko tuolin mitat: syvyys 600, leveys 600, istumak. 480, koko kork. 900 Hanko pöydän mitat: 1400 x 700 x kork

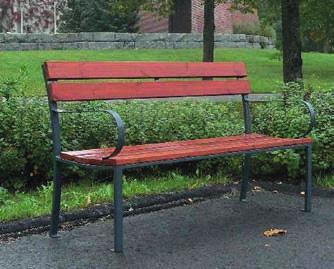

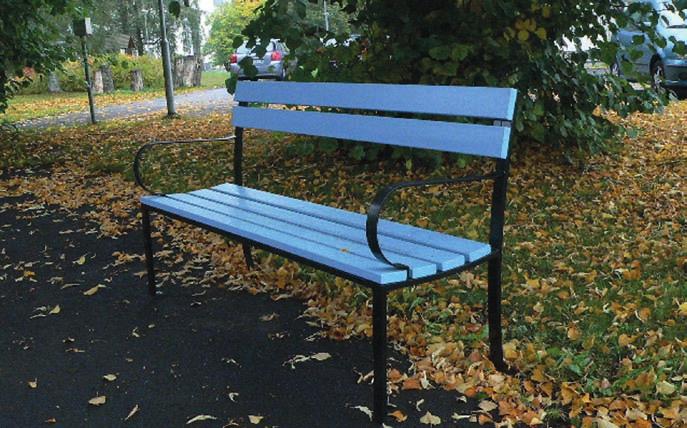

39 LOVIISA PÖYTÄ, PENKKI JA TUOLI Modernisti romanttinen kalustesarja. Soveltuu erilaisiin ympäristöihin mukaan lukien vanhemmatkin kaupunkiympäristöt, erilaiset terassit tai kiinteistöjen pihat. Visuaalisesti kevyeen, mutta kestävään teräsrunkoon yhdistetään lämpökäsiteltyä öljyttyä puuta, kuulto- tai peittomaalattua puhdasta mäntyä. Teräsrunko jauhemaalataan pohjamaalina sinkkipolyesteri - jauhemaali, pintasävyinä RAL -värikartan sävyt. Kalusteissa tilava mitoitus. Kalusteet täyttävät esteettömyyssuositukset. Alustaan ankkuroitavissa. Toimitus valmiiksi kasattuna. Loviisa penkin mitat: pituus 1600, syvyys 600, istumak. 480, koko kork. 900 Loviisa tuolin mitat: syvyys 600, leveys 600, istumak. 480, koko kork. 900 Loviisa pöydän mitat: 1000x1000, korkeus

40 KUUSAMO PÖYTÄ JA PENKKI Kuusamo -penkin lähtökohta on ollut perinteinen talonpoikainen pirtinpenkki. Paksut kevyesti kuultovärjätyt lankut ja yksinkertainen vankka jalkarakenne kestävät kovaa kulutusta, tuote soveltuu esim.koulunpihoihin. Lankkujen muoto takaa hyvän istumamukavuuden ja säänkeston. Teräsjalat jauhemaalataan tai kuumasinkitään. Penkkiä valmistetaan myös vapaasti seisovana. Toimitetaan valmiiksi koottuna. Lankujen kiinnitys läpipulteilla. Upotusasennusta varten erillinen asennusosa. Penkkisarja täyttää esteettömyyssuositukset. Kuusamo penkin mitat: pituus 1800 (saa myös pituudella 1600), leveys 420, korkeus Kuusamo pöydän mitat: 1700x700x

41 PYÖREÄT PUUNSUOJAPENKIT Pyöreä penkki soveltuu sekä puiden ympärille että itsenäisenä erilaisiin ulko- tai katettuihin tiloihin. Männystä valmistetut 35mm vahvuiset vesiohenteisin puunsuojamaalein käsitellyt puuosat kiinnitetään istuinosaan läpipulteilla ja selkänojaan ruostumattomilla puuruuveilla. Pyöreästä 50.0x2mm teräsputkesta valmistettu runko on jauhemaalattu. Penkki toimitetaan kahdessa osassa, nämä kiinnitetään toisiinsa mukana seuraavilla pulteilla. Tarvittaessa penkkiin toimitetaan erilliset ankkurointiosat Penkkiä valmistetaan kolmea tyyppiä: 4009 pyöreä penkki selkänojalla 4008 pyöreä penkki puunsuojalla 4010 pyöreä istuinosa ilman selkänojaa soveltuu erinomaisesti esimerkiksi lastenleikkipaikoille. Mitat: Kaikkien penkkien ulkohalkaisija on 1700, sisähalkaisija tyypistä riippuen , korkeus 1100, istuinkorkeus 480, istuimen syvyys

42 POLKUPYÖRÄ- JA YLEISKATOKSET Katokset ovat tätä päivää. Eri osia yhdistellen Lehtovuoren vahvat katokset muotoutuvat moneen käyttöön pihoille, pysäkeille jne

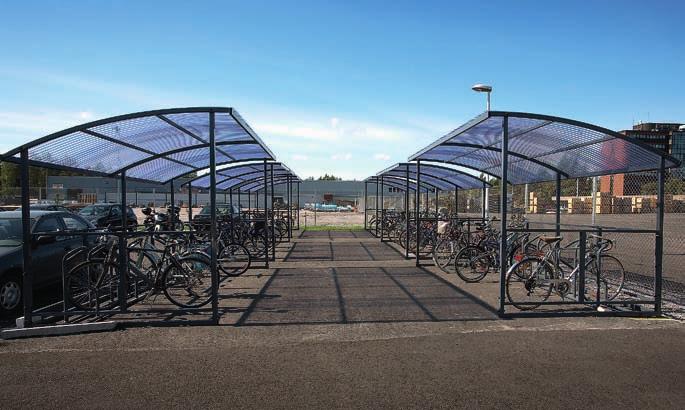

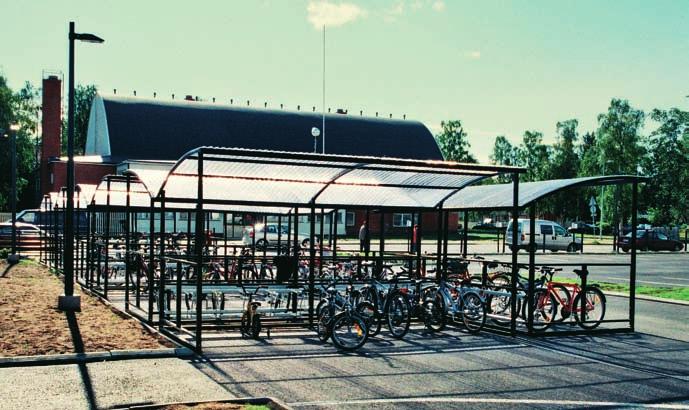

43 PYÖRÄKATOS 5061/110 Pyöräkatos 5061 on teräsrunkoinen ja se asennetaan ankkuroimalla molemmista päädyistä betonista valettaviin anturoihin, joiden pituus on 1300, leveys 250 ja syvyys 400mm. Asennus anturaan pinta-asennuksena pulttaamalla kiinteistä päätyjaloista. Teräsputkesta (50x50mm) valmistettu runko ja sinkityt kattopellit jauhemaalataan. Telineosa 1100 voidaan toimittaa myös kuumasinkittynä. Kuvan katoksessa on kymmenen pyöräpaikkaa moduulia kohden, erikoisväritys. 5061/ paikkaa mitat: pituus 4200, syvyys 1850, korkeus 2050/1400. Tilantarve 4200x1900 Toimitetaan valmiiksi koottuna, RAL -värikartan sävyin PYÖRÄKATOS 105 Polkupyöräkatosta 105 valmistetaan 5-10 pyöräpaikalle. Katoksen vankka teräsrunko 76.1x2.9 mm teräsputkesta. Katon runko neliöterästä. Kattomateriaalina vakiona sinkittyä aaltopeltiä, joka jauhemaalataan. Pyörätelineosa tyyppiä 108 (kuvassa) tai Teline asennetaan runkoon kiinteäksi. Katoksen sivumoduuleissa kiinteät välituet. Katto kevyesti kalteva taaksepäin. Katoksia voidaan asettaa useampia peräkkäin tai selät vastakkain. Tarvittaessa toimitamme katokseen senämoduuleita valoaläpäisevästä polygarbonaatti kennolevystä. Teräksen pintakäsittelyssä useita eri vaihtoehtoja. Toimitetaan helposti kasattavina osina kasaustarvikkeineen. Suosittelemme alustaan ankkurointia. 105/5 pituus 2000, syvyys 2400, korkeus edessä 2000, takana /10 pituus 3900, syvyys 2400, korkeus edessä 2000, takana

44 PYÖRÄKATOS 5020 LEHTOVUORI BASIC Pyöräkatos moneen käyttöön. Pyörätelineet asennettavissa kiinteästi runkoon. Muunneltavisssa erikokoisiksi jonoiksi tarpeen mukaan. Katososa saatavana suorana tai kaarevana. Runko hiekkapuhalletaan ja pohjamaalataan sinkkirikkaalla polyester-jauhemaalilla ja pintamaalataan polyesterjauhemaalilla,vaihtoehtoina Lehtovuoren perusvärit. Kattomateriaaleina valoaläpäisevä polykarponaattitai jauhemaalattu, sinkitty aaltopeltikatto. Seinämateriaaleina perusaitaelementti tai teräsristikko-, kirkas plexi-, kuultokäsitelty mäntylaudoitus sekä peittomaalattu säänkestovaneri, käyttötarkoituksen mukaan. Katos toimitetaan osina tai lisähinnasta valmiiksi koottuna. Suositellaan alustaan ankkurointia. 44

45 PYÖRÄKATOS 5020 LEHTOVUORI BASIC Pyöräkatos Lehtovuori Basic, runkoon kiinnitettävä pyöräteline Pyöräkatos runkoon kiinnitettävällä pyörätelineellä. Voit muodostaa katoksesta pyöräkatosjonoja, kukin katososio (pituus 2300mm) sisältää 4 pyöräpaikkaa, kaarien väli on 550mm, soveltuu kaikille pyörämalleille jotka pysyvät kaaressa tukevasti pystyssä. Katoksesta voi muodostaa erilaisia pyöräparkkialueita julkisiin- tai taloyhtiöpihoihin. Suositellaan alustaan ankkurointia. 45

46 KATOS 5020/15RMS RIMAELEMENTEILLÄ Katos soveltuu pyöräkatokseksi, jäte/roskakatokseksi tai ulkotaukokatokseksi teollisuuslaitoksille, päiväkoteihin. koko 2200x2020mm, runko 50x50x2 jauhemaalattu neliöteräs katto kirkas polykarponaattiaaltolevy vaakarimaelementin tukikehikko 50x20x3mm lattateräksestä vaakapuurimat 21x45mm säänkestokäsitelty mänty korotusosan korkeus 595mm (harvennettu rimaväli) sivuelementtien kokonaiskorkeus 1645mm maasta elementit asennetaan kiinteästi runkoon Rimaelementti voidaan asentaa 1-kerrokseen tai 2-kerrokseen 46

47 PYÖRÄKATOS 5020/ Kuvan 10-paikkaisen pyöräkatoksen runko on polyesteri jauhemaalattua terästä. Pyörätelineosa on Lehtovuoren tyyppi 1100 kuumasinkittynä. Katos jauhemaalattua, sinkittyä aaltopeltiä. 10-paikkainen katos toimitetaan osina, mitkä yhdistetään toisiinsa pulttikiinnityksellä. Suosittelemme alustaan ankkurointia. 5020/ katoksen mitat: pituus 4100, syvyys 2200, korkeus 2100/ / katoksen mitat: pituus 7000, syvyys 2200, korkeus 2100/1800 Tekniset tiedot / Mitat: 106/10, pituus 3600, syvyys 1850, korkeus /8, pituus 3000, syvyys 1850, korkeus 2050 PYÖRÄKATOS 106/10 Valmiiksi koottuna toimitettavan pyöräkatoksen pyörätelinemoduuli on kuumasinkittyä terästä. Pyörät työnnetään telineen kouruihin ja etupyörä tukeutuu pitkittäiseen kaareen, vierekkäiset paikat ovat eri korkeuksilla pyörien paikoittamisen helpottamiseksi. Pyörä voidaan lukita rungosta telineen rakenteisiin irtolukolla. Katoksen teräksestä valmistettu runko jauhemaalataan RAL -värikartan sävyillä, sinkitty kattopelti on saatavana myös jauhemaalattuna. Suosittelemme alustaan ankkurointia. 47

48 KIERRÄTYS/ROSKAKATOS 5020 LEHTOVUORI BASIC Yleiskatos sopii muunneltavuutensa ansiosta monenlaiseen käyttöön, oleskelu-, leikki- ja liikuntapaikoille sekä taloyhtiöille oleskelu- ja sadekatokseksi sekä kierrätyspisteeksi. Vahvaan teräsrunkoon yhdistettävissä sivuelementtejä, joita voi kiinnittää yhteen tai kahteen kerrokseen ympäristön ja tarpeen vaatimusten mukaan. Elementteinä mm. kuultokäsitelty mäntylaudotus (pysty) vaakarimoitus ruskeasta kestopuusta, kirkas plexi, teräsristikkoelementti tai säänkestopeittomaalattu paneli. Kattomateriaaleina on kirkas aaltopolykarponaatti tai sinkitty jauhemaalattu aaltopelti. Tekniset tiedot / Mitat: Katosta saatavana useaa eri kokoa yhden elementin / katoksen koko, pituus 2260xsyvyys 2050 kaksielementtiä / katoksen koko pituus 4580xsyvyys 2050 jne 48

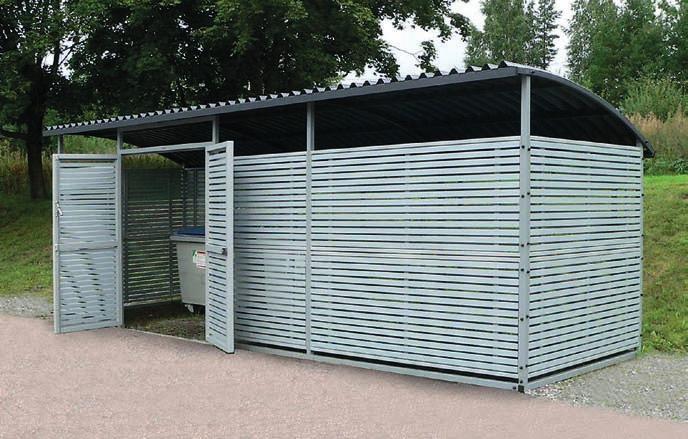

49 JÄTEKATOS 5020 LEHTOVUORI BASIC Jätekatos ovilla ja 2-kerrosrimaelementillä. Koko pituus 6890mmxsyvyys, runko 2050mm/katto 2480mm. Jätekatoksesta voi muodostaa tilan ja paikan mukaisia kokonaisuuksia eri mitoituksilla ja elementtivalinnoilla. Yhden elementin pituus 2300mm. Vaakariman voi asentaa yhteen tai kahteen kerrokseen. Saatavissa myös muilla sivuelementtivaihtoehdoilla sekä ovilla tai ilman. Katosta saa myös kapeampana jolloin syvyys on 1300mm. 49

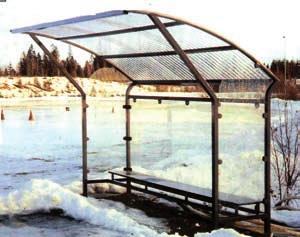

50 YLEISKATOS 5060 Katos monenlaiseen käyttöön, tupakointikatokseksi, ulkotaukotilaksi, pysäköintikatokseksi, liikuntapaikoille sadesuojaksi sekä luisteluradan katokseksi. Vahva teräsrunko 50x50x2 terästä, joka on pohjamaalattu sinkkirikkaalla polyesterpohjamaalilla ja pinta pulverimaalattu Lehtovuoren perusväriin, viisi vaihtoehtoa. Katto vaihtoehtoina kirkas aaltopolykarponaatti tai sinkitty jauhemaalattu aaltopelti. Seinäelementti vaihtoehtoina kirkas plexi tai säänkesto peittomaalattu paneli. Penkki asennetaan kiinteästi runkoon myös tuhkakuppi/roskakori voidaan asentaa kiinteästi runkorakenteisiin. Katos toimitetaan osissa, joista voi muodostaa eripituisia katosjonoja esim. 1 yksikkö pituus 2290xsyv.katto yksikköä pituus 4580 jne. 50

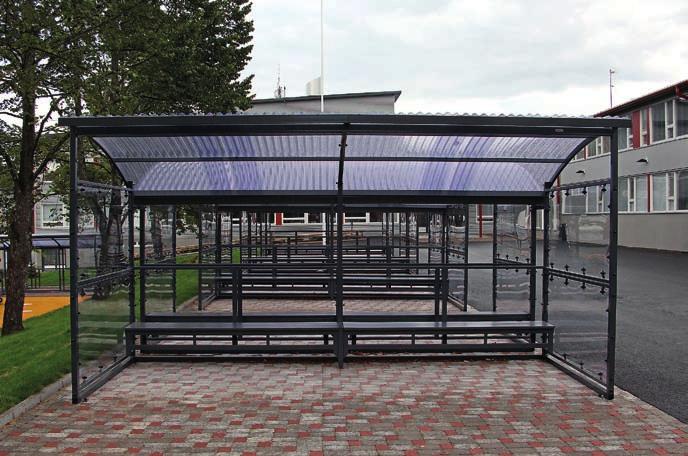

51 LEHTOVUORI TAUKOKATOS 5020/10P LEHTOVUORI BASIC Sivuelementtinä plexi 2:ssa kerroksessa katoselementeistä voi muodostaa erikokoisia taukokatoksia tilan ja tarpeen mukaan. Ilmavan ulkonäkönsä ansiosta katoksesta voi muodostaa isojakin kokonaisuuksia eri ympäristöihin, lisätarvikkeena saa runkoon kiinteästi asennettavan tuhkupin tai roskakorin. 51

52 Lehtovuori jatkaa 50-luvulta alkanutta perinnettä ja valmistaa pihaportteja teräksestä. Materiaali on pitkäaikainen, luja ja kestävä. PORTIT JA AIDAT 52

53 PORTIT Lehtovuori jatkaa 50-luvulta alkanutta perinnettä ja valmistaa pihaportteja teräksestä. Materiaali on pitkäikäinen ja kestävä. Mallisto käsittää muutaman perusmallin. Malleja muunnellaan asiakkaan toiveiden mukaisiksi ja valmistetaan myös tilaajan piirustuksiin perustuen. Vakiomalleissa porttien kehä on 40x20x2mm suorakaideputkea. Pystypienat ovat useimmiten 15x15x1.5mm huonekaluputkea. Käytämme myös umpiteräsmateriaaleja erilaisissa taivutetuissa koristeissa. Porttimme soveltuvat päiväkotien porteiksi. Tällöin huomioimme valmistuksessa turvallisuusmääräykset ja räätälöimme lukitussalvat tilanteeseen sopiviksi. Ajoporttien vakiomitat ovat leveys 3000 (2x1500 leveää porttilehteä), käyntiportin leveys on 1000, vakiokorkeus on Portit on saranoitu siten, että ne aukeavat vähintään 90 asteen kulmaan. Perussalpalaitteen vaihtoehtona asennamme avainlukkoja tilauksesta. Pylväät ja pylväsyhdistelmät hinnoitellaan erikseen. Kaikissa porteissa on kyynelsaranat. Portit, pylväät ja pylväsyhdistelmät pintakäsitellään jauhemaalaamalla. Pohjamaalina sinkkirikas polyesterjauhemaali, pintamaalina RAL-värikartan Lehtovuoren vakiosävyt. Portteja myös kuumasinkitään. Toimitamme portteihin niihin räätälöityjä aitamoduleita ja aitatolppia. Kaikki tuotteet toimitetaan asennusvalmiina asiakkaalle. Tekniset tiedot / Mitat vakiona: leveys 3000 (2x1500 leveää porttilehteä), käyntiportin leveys 1000, vakiokorkeus

54 INFOTAULU 0602 Kestävä teräsrakenteinen infotaulu leikki- ja urheilupaikoille. Tiedotteet suojaa 5mm kirkas polygarbonaattilevy, joka kiinnitetään ruuveilla alustaan. Levyn yläreunassa säätä kestävä tiiviste, joka estää kosteuden pääsemisen paperitiedotteeseen. Teräsosat sinkkipolyesteroidaan ja jauhemaalataan RAL -värikartan sävyillä. Asennus ei edellytä ankkurointia betoniin. Tauluun mahtuu A3 kokoinen tiedote vaakaan ja pystyyn. Mitat: korkeus 2400, josta upotukseen

55 VÄRIT Lehtovuoren kalusteissa asiakkaalla on käytössä koko RAL-värikartan sävyt. Kartan sävyt löytyvät pääsääntöisesti myös peittävissä puunsuojamaaleissa. Puun suojauksessa käytettävissä kuultavissa maaleissa voidaan valita eri maalivalmistajien värikarttojen sävyjä. Tilattaessa pyydämme mainitsemaan maalin valmistajan ja värikartan sävykoodin. Lehtovuori vakiosävyjen koodit ja numerot löytyvät tältä sivulta. Kuulto- tai peittomaalatun puun yhdistäminen laadukkaaseen jauhemaalattuun teräkseen luo mahdollisuuden rakentaa miellyttäviä, harmonisia yhdistelmiä. LEHTOVUOREN VAKIOVÄRIT Teräksen Ral -sävyt: ruskea 8019 punainen 3011 harmaa 7024 vihreä 6012 musta 9005 Puun kuultosävyt: kirsikka honka kuusikko harmaa Puuosien peittovärit: Ral 7000 Ral 7024 Ral 8015 Ral 6012 Ral 6011 Ral 5011 Ral

56 Lehtovuoren ja Proludicin leikkipaikkakalusteet ovat turvallisia ja täyttävät EN -normit. Panostamme laatuun, monikäyttöisyyteen ja leikkimisen iloon. Valikoimamme kasvaa koko ajan. LEIKKIPAIKAT 56

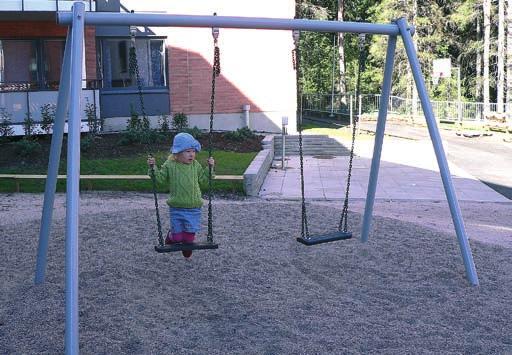

57 Mitat: Kaksipaikkaiset keinut: 1850/2, 2380/2 Asennuskorkeus , turva-alueen koko 3400x8000. Ikäsuositus 2-10v Välijalalliset keinut: 1852/2, 2382/2 Asennuskorkeus , turva-alue 3550x8000 Kolmipaikkaiset keinut: 1853/3, 2383/3 Asennuskorkeus , turva-alue 5200x8000 KEINU 1850 Nelipaikkaiset keinut: 1854/4, 2384/4 Asennuskorkeus , turva-alue 6550x8000 Lehtovuoren keinutelineet ovat kestäviä ja pitkäikäisiä. Mitoitukset ja rakenteet täyttävät EN normit. Runkoihin on tehtaalla valmiiksi asennettu laadukkaat Rst- laakerit. Toimitus sisältää tarvittavat asennusohjeet, ja huoltoa ja vastaanottoa koskevat dokumentit. Keinutelineen 1850 teräsrunko valmistetaan 89.0x3.0 ja 76.0x3.0 mm teräsputkista. (S355J2H EN 10219) Teräs pintakäsitellään jauhemaalaamalla TGIC- ja raskasmetallivapailla polyesterijauhemaaleilla. Vaihtoehtona kuumasinkitys tai kuumasinkitys ja jauhemaalaus. Riippuen asennuskorkeudesta keinutelineet soveltuvat eri-ikäisille lapsille. Istuimet asiakkaan valinnan mukaan. Kun halutaan turvaistuin ja tavallinen istuin samaan runkoon, tarvitaan EN 1176 normin mukaisesti välijalallinen keinunrunko. Keinuteline 2380 on 1850:n kaltainen, mutta ei edellytä betonivalua. Keinun runkoon kiinnitetään massiivisesta 100x50x8mm u-palkista valmistetut 3500 pitkät palkkijalat. Soveltuu hyvin mm. kansiasennukseen. 57

58 Alumiinirunkoinen luonnonkumipäällysteinen istuin, kiintein pienihahloisin rst-ketjuin. Koko: 440x180x40 KUMILAUTAISTUIN 1914 Tilavan turvaistuimen runko on alumiinia. Istuinlauta alumiinirunkoinen kumilauta, koko 220x430. Istuimen ulkomitat 420x330x280, paino 5kg. Kestävä rakenne. EN turvaistuin ketjuilla ja laakereilla turvaistuin ketjuilla. Ketjut ovat EN- normin mukaiset sinkityt, jauhemaalatut tai ruostumatonta terästä autonrengasistuin. Ketjut ovat EN- normin mukaiset sinkityt, jauhemaalatut tai ruostumatonta terästä. TURVAISTUIN 8780 / 8781 Laadukas keinujen laakeri ruostumatonta valuterästä. Kiinnitys runkoihin läpipultilla. Pulttia saa myös asiakkaan mitoilla. Kestävä ja toimiva pitkän elinkaaren laakeri. Paino 700 gr. EN 1176 KEINUJEN RST LAAKERI 58

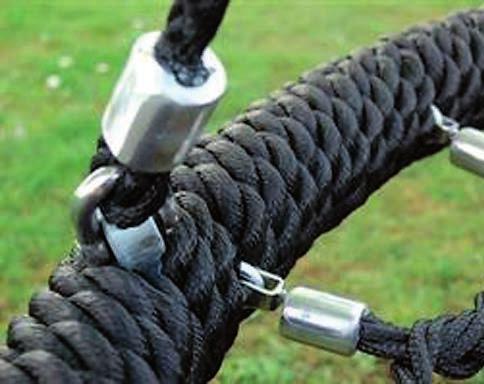

59 RYHMÄKEINU 1850/2380 MATERIAALIT Ryhmäkeinu / Linnunpesä istuin istuinosa punottu teräsrenkaaseen jonka halkaisija 120mm, istuinverkko teräsvahvistettu. Istuimen halkaisija 1000mm Laakerit Ruostumattomasta teräksestä, kaksoislaakeri Runko Teräsrunko,saatavana joko betomoitavana 1850/ryhmäkeinu tai 2380/ryhmäkeinu palkkijalalla asennetaan tiivistettyyn hiekkaan PINTAKÄSITTELYT Runko Kuumasinkitys SFS Jauhemaalaus (80μm), tai polyesterijauhemaali, kiilto 70. Maalauksen esikäsittelynä käytetään suihkupuhdistusta, joka varmistaa maalipinnan tarttuvuuden. ASENNUS Laakerit asennettu valmiiksi yläorteen. Keinu kokonaisena, asennusvalmiina RYHMÄKEINU 1850, betonoitava/2380, palkkijalka LINNUNPESÄISTUIMELLA, halk. 1000mm TAKUU 2 vuotta 59

60 Proludic keinutelineen runko on 95x95 laminoitua kromi-ja arseenivapaata kestopuuta. Keinut kiinnitetty valmiiksi yläorteen. Valuosat ja yläorsi kuumasinkittyä terästä 60x2mm. Päätypaneelit 22mm plywoodpanelia. Kaikki liitokset ruostumatonta terästä. Ikäsuositus 2-10v. Mitat: kaksipaikkaiset keinut J450 Asennuskorkeus 2000 turva-alueen koko 3000x7500 J452 Asennuskorkeus 2400 turva-alueen koko 3000x8100 J454 Asennuskorkeus 2800 turva-alueen koko 3000x8700 J440 Proludic kuppikeinu Ø 1200mm, turva-alue 3000x8000, korkeus :lle keinujalle, Yläorsi liimapuuta, 95x200mm, jalkaputket Ø 60x2mm, ruostumatonta terästä istuinosa kestävää polyamidia. Ikäsuositus 2-8v. Lisää erityyppisiä keinuja --> proludic --> swings

61 HIEKKALAATIKKO 2730 Perinteisen hiekkalaatikon materiaali on Ab- luokan arseeni- ja kromivapaata, kulmat pyöristettyä kestopuuta. Asennus pinta-asennuksena, ankkuroidaan alustaan toimitukseen sisältyvillä alapuolen kulmiin asennettavilla teräsosilla. Hiekkalaatikot toimitetaan moduuleina, jotka on koottu läpipulteilla. Hiekkalaatikossa oleva kulmapala toimii leikkitasona, se on vesiohenteisilla puunsuojamaaleilla pinnoitettua SP-vaneria. Hiekkalaatikkoa valmistetaan myös kyllästämättömästä puumateriaalista, tällöin puu suojataan kuultavilla vesiohenteisilla puunsuojamaaleilla, tuotenumero Mitat: x2000x x3000x x4000x300 HIEKKALAATIKKO 2735 Hiekkalaatikko, 8-kulmainen Valmistusmateriaali lehtikuusi, istuinosat koivuvaneria. Pintakäsittely: ulkokalustelakka. Valmistusmateriaali lehtikuusi, istuinosat koivuvaneria. Pintakäsittely: ulkokalustelakka Mitat: halkaisija

62 JOUSIELÄIMET, sisältäen jalustan J802A Jousikukko J819A Jousiheppa J840A Jousikoira J837A Jousiankka J846A Jousikananpojat 3:lle J838A Jousikana 2:lle J827A DUO Jousivaakakiikku J839A Jousitähti J822A DANNY Delfiini Jousituotteet on valmistettu kestämään kovaa kulutusta. Jousi on valmistettu 35SCD6 teräksestä, Proludic patentti sinkitty ja kahteen kertaan maalattu epoksipolyester pulverimaalilla. Paneliosat ovat 22mm koivua, joka on käsitelty säänkestäväksi ja kulmat on umpioitu 3-kertaisella polyuretaanijauhemaalilla. Kaikki kiinikkeet ovat ruostumatonta terästä. Kahvat ja jalkatuet on tehty erittäin vahvasta polyamidista. Hiekka-asennusjalusta on sinkittyä terästä --> proludic --> springers Ikäsuositus 2-8v

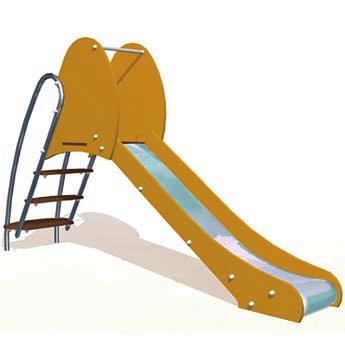

63 J1068 Liukumäki, lähtökorkeus 1m. Ikäsuositus 2-8v. J1063 Liukumäki, lähtökorkeus 1,37m. Ikäsuositus 2-8v. Liukumäkien ja leikkikatoksen seinät 22mm koivupanelia joka on peittomaalattu 2-kertaan ja kulmat 3-kertaan säänkestäviksi. Kiipeily-liukumäen tolpat ovat arseenivapaata laminoitua liimapuuta,valuosat sinkittyä terästä. Askelmat alumiinia joka kuvioitu liukastumattomaksi. Liukuosa 2mm, ja putket Ø 40x2mm, ruostumatonta terästä. Leikkikatoksen ikkuna on 13mm paksua polyeteenia. Lisää erilaisia liuku-kiipeilykatoksia --> proludic --> vivarea J3313 VIVAREA Leikkikatos, liukumäellä ja tikkailla. Ikäsuositus 2-8v

64 PYÖRIVÄT LEIKKIVÄLINEET J2400 KARUSELLI Tasapainoa kehittävä karuselli, hiekka-asennus tai betonoitavalla jalustalla. Taso 22mm plywood panelia karhennettu, liukastamaton pinta, teräsosat ruostumatonta terästä Ø 40x2. Halkaisija 1500, korkeus 780 Ikä suositus 3-10v J2402A KARUSELLI, istuimella Istuintasossa 13mm muovilaminointi, kestää hyvin säänvaihteluita, UV-suojattu Alataso plywood panelia, joka käsitelty karheaksi. Putkiosat 40x2mm ruostumatonta terästä. Halkaisija 1200, korkeus 950 Ikäsuositus 2-10v J2591 ROLL-UP, riipuntakaruselli Tolppa 125mm kuumasinkittyä terästä, UV suojatut polyamidisuojat. Korkeus 1670, halkaisija 900 Ikäsuositus 7-14v J2594M TASAPAINO KAKSOISKARUSELLI Kaksi pyörivää tasapainotasoa, keskitolppa 125x25mm profiiliteräsputki, teräsosat 40x2mm rst-terästä. Korkeus 3m, pituus 4,55m, syvyys 2,3m, putoamiskorkeus 0,7m Ikäsuositus 7-14 v Lisää erilaisia pyöriviä leikkivälineitä --> proludic --> moving equipment

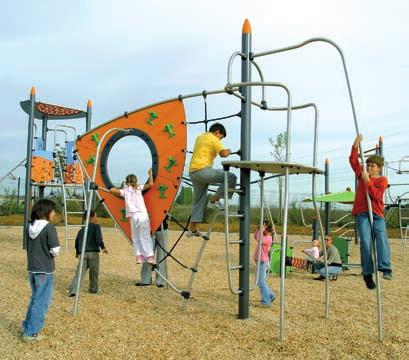

65 METALLISET KIIPEILYTELINEET BIIBOX J45113 Kiipeily-monitoimiteline GOLGOTH J415 Kiipeily-monitoimiteline BIIBOX metalliset kiipeilytelineitten tolpat ovat halkaisijaltaan 125mm galvanoitua 2-värilakattua profiiliterästä. Polyamidi kiinnikkeet ja suojat ovat myrkyttömiä, UV-suojattuja. Kiipeilyseinät, katto ja sivut ovat 13mm paksua 70% havupuukuitua ja 30% lasikuitua joka kestää erillaisia sääolosuhteita erittäin hyvin. Alumiini versiossa katto ja sivut on tehty jauhemaalatusta 3mm alumiinilevystä joka on yhdistetty värilliseen paneliin. Ruostumattoman teräsversion telineissä katto ja seinät on tehty värillisestä panelista ja 1,5mm profiloidusta teräslevystä. Kaikki putkiosat ovat 40x2mm, ruostumatonta terästä.lisää metallisia kiipeily ym. telineitä --> proludic --> biibox

66 BASIC JA VIVACITY KIIPEILYTELINEET J1610 BASIC Kiipeily-sport teline sis. laminoitu liimapuutolpat 95x95mm, teräsvahvisteet, kiipeilyverkko joustotikkaat, 2xrekkitanko riipuntarenkaat. Ikäsuositus 5-12v. J1606 BASIC Kiipeilyteline sis. 6xkiipeilyriipuntatikkaat, kiipeilyverkko, kiipeilyseinä. Ikäsuositus 5-12v. Lisää Basic sarjan kiipeilytelineistä --> proludic --> basic J3318A Monitoimiteline J33118A VIVACITY Kiipeily-monitoimiteline Monitoimitelineen tolpat laminoitua kestopuuta katot ja tasot 22mm plywood panelia jauhemaalattu 3-kertaan. Monitoimiteline sisältää 2xkatolliset tasot, rst teräs putkiliun, palomiesputken, rst -kaltevan sillan, kaarevan verkon, trapetsi kiipeilyverkon, joustavat tikkaat ja kiipeilyseinän. Valuosat kuumasinkittyä terästä. Ikäsuositus 4-10v. Lisää Vivacity sarjan kiipeilytelineitä --> proludic --> vivacity J33128 Vivacity

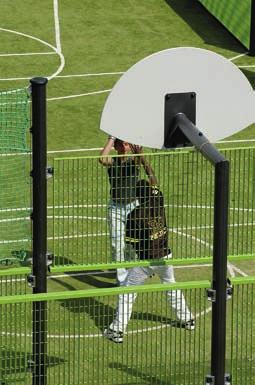

67 PELAAMINEN 2275A Proludic MONITOIMIAREENA koko 20x10m 2-tolpat + koripalloteline taustalevyllä, 2 yksinkertaista aitaelementtiä + tolpat 4xh=3,16 tolppaa, 8xh=2,12 tolppaa, 16xh=1,10 tolppaa, 30xaitaelementti värikartta > pikkukuvat LIIKUNTA-SPORT Proludic KUNTOILUASEMAT saatavana eri kokoonpanoilla nuorista > seniori-ikäisille ulkokuntoiluliikuntaan. Kysy vaihtoehdoistamme. Ulkoiluvälineitä saatavana myös erillisinä yksikköinä, kuten kuntopyörä, soutulaite, juoksumatto jne

68 R PROLUDIC MONIPUOLISIA LEIKKIVÄLINEITÄ LAPSILLE JA NUORILLE - YLI 20 VUODEN KOKEMUKSELLA Proludic -yhtiön toiminta-ajatus on ollut suunnitella ja toteuttaa jännittäviä, kekseliäitä ja hauskoja välineitä ulkoleikkeihin yhtiön perustamisesta saakka. Nyt Proludic -leikkivälineillä on edustus jo yli 30 maassa. Kohdemaidemme monipuolinen kultturiperintö ja vaihtelevat ilmasto-olosuhteet ovat vaikuttaneet suuresti tuotteidemme tekniseen ja innovatiiviseen kehittämiseen. Me Proludicilla pyrimme koko ajan kehittämään tuotevalikoimaamme sellaiseksi, että se vastaa mahdollisimman hyvin asiakkaidemme - eli juuri sinun tarpeitasi. Tuotteitamme suunnittelee työlleen omistautunut ja työhönsä intohimoisesti suhtautuva suunnittelijoiden ja teknisten asiantuntijoiden joukko. Heidän tavoitteenaan on suunnitella lapsen kokonaisvaltaista kehittymistä palvelevia laadukkaita ulkoleikkivälineitä. Suunnitteluprosessin toinen tärkeä tavoite on etsiä kokonaisvaltaisia teknisiä ratkaisuja, joiden avulla välineemme ovat helposti asennettavissa mitä erilaisimpiin maasto-olosuhteisiin. Asiantuntemuksemme näkyy myös varsinaisessa valmistusprosessissamme. Meillä on korkeaa osaamista puun, metallin ja muiden materiaalien käytöstä leikkivälineiden valmistuksessa. Koko monipuolinen tuotantolaitoksemme on tiukasti meidän omassa hallinnassamme. Tiedostamme luonnollisesti ulkoleikkivälineiden kestävyydelle asetetut vaatimukset. Me pyrimme valmistamaan sellaisia leikkivälineitä, jotka kestävät kovaakin käyttöä todella pitkään. Uuden ulkoleikkialueen suunnittelu alkaa alan suunnittelijan tapaamisella. Aluksi kartoitetaan leikkialueen pintamateriaalin valintaa, maisemointia ja tulevaa hoitoa koskevat tarpeet ja toiveet. Seuraavaksi tehdään tarkka maastokartoitus. Tämän jälkeen laaditaan tekniset piirustukset, yksityiskohtainen kustannusarvio ja tarvittavat havainnekuvat. Tietoa monipuolisesta ja kattavasta valikoimastamme löytyy tuotekuvastostamme. Löydät varmasti juuri sinulle sopivan ratkaisun suuresta valikoimastamme. Kuvastoissamme on paljon ideoita mitä erilaisimpien ulkoleikkialueiden, päiväkotien ja koulujen pihojen sekä korttelipihojen suunnitteluun. Koko toimintaamme ohjaa yksi yksinkertainen perusperiaate: edistää lapsen kokonaisvaltaista kehittymistä leikin avulla. Lisätietoja www-sivustollamme >> DFX-kuvat, DVG-kuvat, 3D-sivut. Tuotekuvat yksityiskohtaisesti. 68

69 R YHTIÖMME ARVOT Turvallisuusvaatimukset Proludic -tuotteet ovat läpikäyneet tarkat puolueettomat turvallisuustestit ja täyttävät kaikki ulkoleikkivälineille asetetut turvavaatimukset. Kaikille leikkivälineille on sertifioitu todistukset (tuotepakkauksessa). Tuotteet on testattu TUV, GS EN 1176 testeillä. ISO 9001 Laatujärjestelmä. Laatujärjestelmä Meillä on ISO standardin mukainen laatujärjestelmä, ja yhtiömme henkilökunta on sitoutunut toteuttamaan laatujärjestelmän vaatimukset tuotannon kaikilla osa-alueilla. Laatujärjestelmän vuosittainen päivittäminen on osoitus toimintamme jatkuvasta kehittämisestä. Ympäristötietoisuus Koska haluamme olla mukana säilyttämässä elinympäristöämme tuleville sukupolville, yhtiöllämme on ISO standardin mukainen ympäristönsuojelun laatujärjestelmä. Tunnustusta työstämme Suunnittelijoidemme työtä arvostetaan laajasti, mistä osoituksena olemme saaneet lukuisia alan suunnittelu-palkintoja. Eurooppalaista yhteistyötä Yhteistyökumppanimme ja edustajamme ovat mukana useissa eurooppalaisissa alan ammattijärjestöissä. Yhteistyö auttaa meitä täyttämään asiakkaiden tarpeet niin leikkivälinevalikoiman, asennusprosessin kuin turva-alustan suhteen entistäkin paremmin. Tuotteidemme takuu 10 vuoden lahoamattomuustakuu leikkivälineiden puisille tukirakenteille vaneritasojen 10 vuoden hilseilemättömyystakuu jousille 5 vuoden takuu 2 vuoden takuu kaikille muille mahdollisille valmistusvirheille LIIKKUVAT LEIKKIVÄLINEET Lisää viihtyvyyttä ulkoleikkialueille Liikkuvat leikkivälineet ovat erityisesti pienten lasten suosikkeja, mutta niissä viihtyvät myös isommat lapset. Liikkuvat välineet monipuolistavat leikkialueen käyttömahdollisuuksia ja antavat alueelle viimeistellyn ja harkitun leiman. Kestäviä Proludic -leikkivälineitä Me Proludicilla valitsemme leikkivälineidemme valmistusmateriaalit erityisen huolellisesti. Leikkivälineemme on suunniteltu kestämään kovaa käyttöä ja erilaisia ilmasto-olosuhteita. Rakenteiden laatu ja kesävyys varmistetaan laajan ja kattavan testausohjelman avulla tuotantoprosessin eri vaiheissa. Jousikeinut Erilaisten jousikeinujemme ergonomisesti oikein muotoillut mittasuhteet ja rakenteet tekevät niistä kaikille käyttäjille turvallisia ja mukavia leikkivälineitä. Jousikeinujen keinumisliikkeen voimakkuus vaihtelee sen mukaan, käyttääkö laitetta yksi vai useampi lapsi. Yksin keinuva lapsi voi vaihdella liikkeen voimakkuutta vapaasti oman mielensä mukaan. Ryhmässä leikkivien lasten pitää yhdessä ohjata välineen liikettä, mikä rohkaisee heitä kehittämään yhteistoimintataitojaan. Jousikeinujamme on saatavilla eri muotoisia, kokoisia ja värisiä. Jousikeinut on nimetty tietyn teeman mukaan, ja niitä on helppo yhdistellä muihin leikkivälineisiin, jolloin kokonaisuus edesauttaa vuorovaikutusta leikin kautta. Korvaamaton karuselli Karusellit ovat varma valinta kaikenikäisten lasten leikkeihin! Lapset viihtyvät niissä aina. Tournicolo -mallimme sopii lapsille kahden vuoden iästä alkaen. Siinä lapset voivat turvallisesti harjoitella karusellin käyttöä aikuisen avustuksella. Vanhemmille lapsille oiva karusellimalli on Speed Gyro, johon mahtuu kerralla leikkimään jopa kymmenen lasta. Karusellissa lapset kokevat todellista leikin ja aistien huumaa samalla, kun lapsen nopeus, tasapaino ja motoriikka kehittyvät leikin myötä. 69

70 PROLUDIC REFERENSSEJÄ SUOMESSA 70

71
