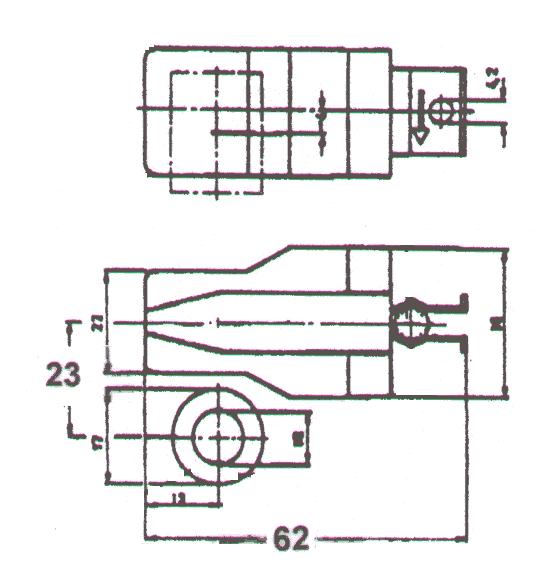

1 5.1 TASOSÄÄTIMIEN OSAT MOBREY Magneettikytkin SK-50 Koho ø 65 mm L = 152 mm IGEMA RJ (RJB) Magneettikytkin M-130 L = 62 mm 23 x 30 / 23 mm IGEMA RJ (RJB) Varsi ø 3 mm L = 1000 mm ø 4 mm L = 1025 mm ERAB Elektrodi ENT liitäntä M14 x 1,25 - pituus mm - max lämpötila 265 C Koho ø 76 mm L = 165 mm

2 5.2 NESTEJÄÄHDYTIN - Prosessinesteille - Runko SS Sisäkierukka SS 304, ø 8 mm, L = Varustus: - 1 kpl neulaventtiili , R 1/4-2 kpl palloventtiileitä Ms/Cr R 1/2-0,5 m silikoniletkua - käyttöohje

3 5.3 VEDENKÄSITTELY ANALYYSILAITTEET JA -AINEET ANALYYSILAITTEET: DiST 3 ja DiST 4 JOHTOKYKYMITTARIT - DiST-testilaitteet ovat luotettavia välineitä, jotka ilmoittavat nopeasti tarkat lukemat sähkönjohtokyvystä. - Automaattinen lämpötilan kompensaatio takaa, että kaikki lukemat ovat oikein tarkistettaessa lämpötilan vaikutuksia. - Käyttökohteet: - DiST 3 veden käsittely ( pehmennys, suolojen poisto, käänteisosmoosi) - DiST 4 jäähdytystornit, lämpö- ja höyryvoimalaitokset, vedenpuhdistamot TEKNISET TIEDOT DiST 3 DiST 4 Alue 1999 µs/cm / 1 µs/cm ms/cm / 0,01 ms/cm Tarkkuus ±2 % ±2 % Kalibrointi Kalibrointinesteet 1413 µs/cm 12,880 µs/cm Lämpötilan kompensaatio automaattisesti 0-50 ºC phep 3 ph-mittari - ph-testilaite vedenkestävällä IP67 rungolla - Vedenkestävyys tarjoaa täydellisen suojan vaikeissa teollisuusolosuhteissa - Ihanteellinen kohteissa, joissa kosteuden tiivistyminen tekisi lakmus-paperista käyttökelvotonta tai vahingoittaisi mittareiden virtapiirejä - Automaattinen virrankatkaisu 10 min jälkeen TEKNINEN MÄÄRITTELY phep 3 Alue Tarkkuus Kalibrointi ph ±0.1 ph automaattinen Kalibrointinesteet ph 4,01 / 7,01 / 10,01 Lämpötilan kompensaatio automaattinen 0-50 ºC ANALYYSIAINEET: - Durognost-nesteet ja jauheet - ph-paperivihko 8,2-10,0 / Nokisuodatinpaperi - Furite CO 2 mittarin neste O 2 mittarin neste

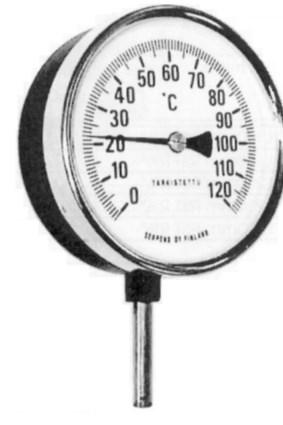

4 6.1 LÄMPÖMITTARIT MALLI mm MALLI mm Pieni suora FU 200 Iso suora FU 300 Pieni suora FU tarkistettu 200 Iso suora FU tarkistettu 300 MALLI mm MALLI mm Pieni kulma FU 200 Iso kulma FU 300 Pieni kulma FU tarkistettu 200 Iso kulma FU tarkistettu 300 MALLI mm MALLI mm Iso suora häl ºC tarkistettu 300 Iso kulma häl ºC tarkistettu Iso suora häl ºC tarkistettu 300 Iso kulma häl ºC tarkistettu

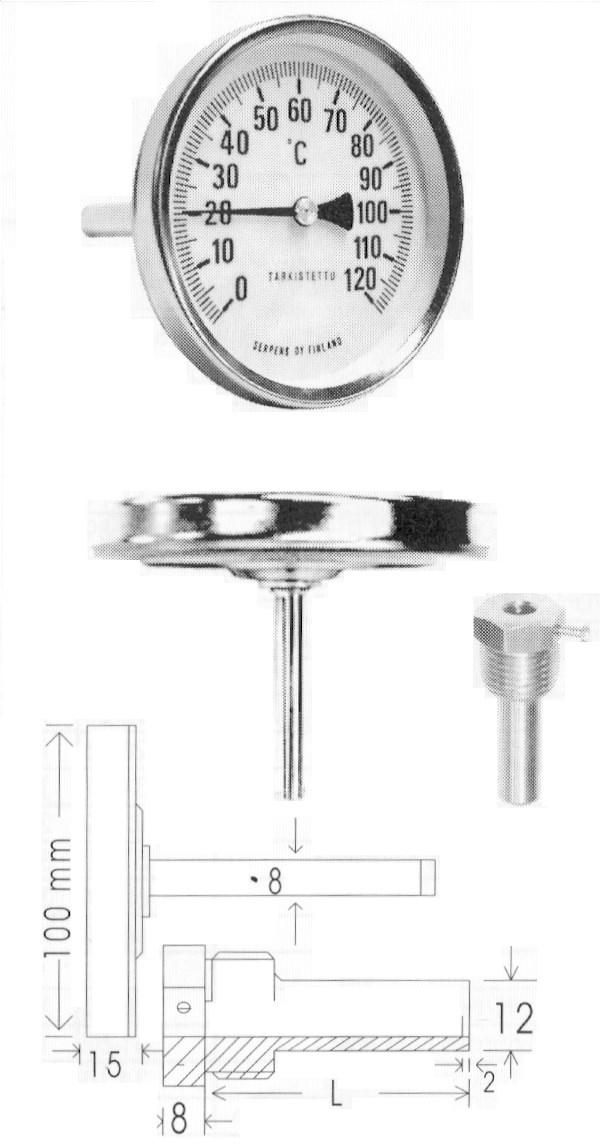

5 6.2 PARIMETALLILÄMPÖMITTARIT TAKALÄHTÖISET M-642T ø 63 mm M-103T ø 100 mm M-152T ø 150 mm Asteikot ( ºC ) Suojataskun materiaalit: Messinki Haponkestävä teräs (AISI 316Ti) ALALÄHTÖISET M-110T ø 100 mm M-151T ø 150 mm Upotussyvyydet ( mm ) SAVUKAASULÄMPÖMITTARIT TAKALÄHTÖISET 407 N ø 51 mm, nippa R 1/4 508 N ø 83 mm, nippa R 1/2 M-103T/S ø 100 mm, nippa R 1/2 Asteikot ( ºC ) Upotussyvyydet ( mm )

6 6.3 TEOLLISUUSLÄMPÖMITTARIT DIN 16181B, 16189B Suojatasku R ½ MALLI Yläosan mitta Asteikko Upotussyvyys ( mm ) ( C ) B 110 x B 110 x B 110 x B 110 x B 200 x B 200 x B 200 x B 200 x B 200 x B 200 x Suojataskun materiaali: Messinki Haponkestävä teräs Aisi 316Ti DIN 16181B, 16189B Suojatasku R ½ MALLI Yläosan mitta Asteikko Upotussyvyys ( mm ) ( C ) B 110 x B 110 x B 110 x B 110 x B 200 x B 200 x B 200 x B 200 x B 200 x B 200 x Suojataskun materiaali: Messinki Haponkestävä teräs Aisi 316Ti

7 6.4 HÄLYTTÄVÄT LÄMPÖMITTARIT Varustettu täysin koteloidulla säädettävällä kosketinlaitteella. Asteikot Jännite / Teho Yhteet Anturin ( C ) ( V / W ) (mm) / 20 Yhde takaa / 5 Yhde alas Suojataskun materiaali: Messinki Haponkestävä teräs Aisi 316Ti HÄLYTTÄVÄT PAINEMITTARIT Varustettu täysin koteloidulla säädettävällä kosketinlaitteella. Asteikot Jännite / Teho Yhteet koko ( bar ) ( V / W ) 0-1,0 48 / 5 Yhde takaa ø 100 mm 0-1,6 250 / 5 Yhde alas R 0-2,5 250 / ,0 0-6,

8 6.5 PAINEMITTARIT KEVYTRAKENNE Kotelo Lasi Asteikkolevy Osoitin Mittauselin Sinkittyä terästä Instrumenttilasi Alumiinia, valkoinen Alumiinia, musta Bourdonkaari kupariseosta DIN mukaan Koneisto Platina messinkiä Liitäntä Messinkiä R Max työpaine 3/4 osaa pysyvällä kuormituksella 2/3 osaa vaihtelevalla kuormituksella VANKKARAKENNE HST Kotelo Otsarengas Lasi Asteikkolevy Osoitin Mittauselin Ruostumatonta terästä Ruostumatonta terästä Instrumenttilasi Alumiinia, valkoinen Ruostumatonta terästä Bourdonkaari Aisi 316L Koneisto Aisi 316 Liitäntä Aisi 316 R Max työpaine 3/4 osaa pysyvällä kuormituksella 2/3 osaa vaihtelevalla kuormituksella Max käyttölämpö C KOTELO YHDE Asteikot ( ø mm ) ( R ) ( bar ) 40 1/ / , / , / , , / , / YHDE ALAS YHDE TAKAA

9 6.6 GLYSERIINIVAIMENNETUT PAINEMITTARIT RAKENNE 63.1 Kotelo Otsarengas Lasi Asteikkolevy Osoitin Mittauselin Ruostumatonta terästä Ruostumatonta terästä Pleksiä Alumiinia, valkoinen Terästä Bourdonkaari kupariseosta Koneisto Messinkiä Liitäntä Messinkiä R µ Max työpaine 3/4 osaa pysyvällä kuormituksella 2/3 osaa vaihtelevalla kuormituksella Käyttölämpö C Tarkkuusluokka ± 1,6 % päätearvosta RAKENNE Kotelo Otsarengas Lasi Asteikkolevy Osoitin Mittauselin Ruostumatonta terästä Ruostumatonta terästä Instrumenttilasi Alumiinia, valkoinen Terästä, musta Bourdonkaari kupariseosta DIN mukaan Koneisto Messinkiä Liitäntä Messinkiä R Max työpaine 3/4 osaa pysyvällä kuormituksella Käyttölämpö C Tarkkuusluokka ± 1 % päätearvosta MALLI KOTELO YHDE Asteikot ( ø mm ) ( R ) ( bar ) GL /4 alas GL /4 takaa 0 + 1, GL /2 alas 0 + 2, GL /2 takaa 0 + 4, ,5 GL /2 alas 0 + 6, GL /2 takaa

10 6.7 SULKUVENTTIILI - kiristysmuhvi ja tappiliitännällä PAINEMITTARIVENTTIILIT Kierteet R 1/2, ilmanpoistolla, DIN mukaan MALLI Piirustus N:o NP Aine Messinki, teräs, HST SULKUVENTTIILI TARKISTUSLAIPALLA - kiristysmuhvi ja tappiliitännällä Kierteet R 1/2, kapealla tarkistuslaipalla 60 x 25 x 10 ja ilmanpoistolla, DIN mukaan MALLI Piirustus N:o NP Aine FL 400 Messinki, teräs, HST KAKSOISSULKUVENTTIILI TARKISTUSLAIPALLA - muhvi ja tappiliitännällä Kierteet R 1/2, kapealla tarkistuslaipalla 60 x 25 x 10 ja ilmanpoistolla DIN mukaan MALLI Piirustus N:o NP Aine FL 400 Messinki, teräs, HST SÄÄDETTÄVÄ KURISTIN - muhvi ja tappiliitännällä Kierteet R 1/2 Piirustus N:o 435-ST Aine Messinki, teräs, HST TIIVISTE DIN B mukaan R 1/2 varten ø 17 / 6,5 x 2 mm Piirustus N:o Aine 416 Cu, HST, PTFE

11 7.1 ÖLJYPOLTINTARVIKKEITA SYTYTYSKAAPELI: - MSI 1,5 mm² - pääli ø 7 mm SYTYTYSJOHDON LIITTIMIÄ: A C 6393 B C 6391 C C 6390 SYTYTYSKÄRKIÄ: A 3665 ø 14 mm L = 103 mm L = 70 mm kulma A 3663 ø 14 mm L = 128 mm L = 70 mm kulma B 3663 ø 14 mm L = 128 mm L = 125 mm suora V 3663 ø 14 mm L = 128 mm L = 190 mm suora MAGNEETTIVENTTIILIT Lucifer E 121 K 23 Lucifer E 121 K 63 R 1/8 virratta suljettu R 1/4 virratta suljettu Lucifer 122 K 23 Lucifer 122 K 63 R 1/8 virratta auki R 1/4 virratta auki Rapa BV R 1/8 virratta kiinni ÖLJYLETKUT LIITINMUTTEREINEEN A R L = 1300 R A M30 x 1,5 L = 1300 M30 x 1,5 A M38 x 1,5 L = 1300 M38 x 1,5 B R 1 L = 1300 KR 1 S ø 12 L = 1300 KR K ø 12 L = 1300 KR myös mittojen mukaisesti

12 7.2 ÖLJYPOLTINTARVIKKEITA LÄMPÖSULAKE LS 90 ºC - Öljypoltin, jonka teho ylittää 60 l/h, on varustettava palokatkaisijalla, joka paloilmaisimen ohjaamana katkaisee pääkytkimen tavoin jännitteen ja hälyttää samalla käyttöhenkilön. - Varasulake edelliselle S 90 ºC LIEKINVALVOJAT Valovastus RAR-7 Valovastus QRB-1 johdin 700 Valovastus QRB-1 johdin 1500 Valovastus QRB-3 UV-kenno QRA-2 QRA-2 M herkkä

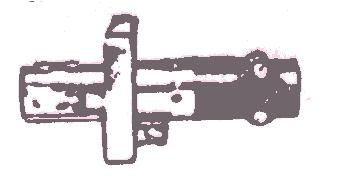

13 7.3 ÖLJYPOLTINTARVIKKEITA ÖLJYSUODATIN KSF-25 - R 1 x 1 ÖLJYSUODATTIMEN VARAKENNO FFIU / kevytöljy raskasöljy - kannentiiviste O-rengas, Viton KYTKINKUMI - ø 27 / 16 rihloilla KYTKINPÄÄT - ø 8 akselille KYTKIN ALU S ristitappi, muovi

14 7.4 MONARC Öljysuuttimet PL PLP MONARCH R H B DANFOS (vastaava) S A W DELAVAN B VARASTOKOOT Usgl/h kg/h l/h PLP 45 PL 60 PLP 60 PL 80 PLP 80 2,25 x 2,5 8,0 9,5 x 3 10,0 11,4 x x 3,5 x x x 4 x x x x 4,5 14,0 17,0 x x x 5 16,0 19,0 x x x x 5,5 18,0 21,0 x x x x 6 20,0 23,0 x x x 6,5 22,0 25,0 x x x 7 x x x 7,5 25,0 28,0 x x x x 8,5 28,0 32,0 x x x x 9,5 x x x x 10 32,0 38,0 10,5 x x x 11 36,0 42, ,0 45,0 (x) x x 12,5 13,5 45,0 51, x 15 50,0 57,0 15,5 (x) x 16, ,5 56,0 64,0 x x 19,5 x x x 21,5 x x SUUTINMERKINNÄT Öljysuuttimen teho, sumutuskuvio sekä hajoituskulma on merkitty suuttimen avainpintoihin.

15 8.1 KÄSI-, PÄÄ JA MIESLUUKUT KÄSILUUKKU - kartiomaisella kehällä Lo Ho 26,5 35,0 30,5 50,0 33,5 60,0 36,0 70,0 38,7 80,0 PÄÄ- JA MIESLUUKKU - kartiomaisella kehällä Lo Ho 44,0 60,0 49,5 80,0 55,0 100,0 60,0 120,0 65,5 140,0 liw 80/ / /200 R ,0 200,0 R ,0 120,0 r ,0 20,0 r 2 12,3 15,4 23,0 c 15,0 15,0 15,0 d 1 120,0 150,0 200,0 d 2 80,0 100,0 150,0 a 90,0 95,0 120,0 o 32,0 35,0 42,0 a 3,0 3,0 5,0 m 36,0 39,0 46,0 b 7,0 7,0 7,0 h 33,0 33,0 45,0 i 110,0 130,0 185,0 f 62,0 72,0 90,0 k 15,0 15,0 15,0 g M16 M16 M20 liw 220/ / / /450 R 1 320,0 400,0 420,0 450,0 R 2 134,0 240,0 230,0 260,0 r 1 32,0 40,0 42,0 45,0 r 2 32,0 46,0 42,0 45,0 c 25,0 25,0 25,0 25,0 d 1 320,0 400,0 420,0 450,0 d 2 220,0 300,0 320,0 350,0 a 145,0 185,0 190,0 215,0 o 50,0 60,0 60,0 70,0 a 6,0 7,0 7,0 8,0 m 55,0 75,0 75,0 90,0 b 10,0 10,0 10,0 10,0 h 75,0 95,0 95,0 105,0 i 255,0 340,0 340,0 370,0 f 112,0 146,0 146,0 175,0 k 25,0 25,0 25,0 25,0 n 125,0 175,0 195,0 220,0 g M20 M24 M24 M30

16 8.2 KÄSI-, PÄÄ JA MIESLUUKUT KÄSILUUKKU - suoralla kehällä PÄÄ- JA MIESLUUKKU - suoralla kehällä liw 80/ / /200 R 1-150,0 200,0 R 2-80,0 120,0 r 1-15,0 20,0 r 2-15,4 23,0 c 15,0 15,0 15,0 d 1 120,0 150,0 200,0 d 2 80,0 100,0 150,0 a 32,0 35,0 42,0 m 36,0 39,0 46,0 b 7,0 7,0 7,0 i 110,0 130,0 185,0 f 40,0 43,0 50,0 IiW 80/120 ainoastaan tasakantisena ad = kannen paksuus ar = vähintään 12 mm H = 38 mm tai 48 mm tai 58 mm aine H11 38 mm aine 17 Mn 4 liw 220/ / / /450 R 1 320,0 400,0 420,0 450,0 R 2 134,0 240,0 230,0 260,0 r 1 32,0 40,0 42,0 45,0 r 2 32,0 46,0 42,0 45,0 c 25,0 25,0 25,0 25,0 d 1 320,0 400,0 420,0 450,0 d 2 220,0 300,0 320,0 350,0 a 50,0 60,0 60,0 70,0 o 6,0 7,0 7,0 8,0 m 55,0 75,0 75,0 90,0 i 260,0 322,0 332,0 365,0 b 10,0 10,0 10,0 10,0 f 90,0 90,0 80,0 105,0 n - 165,0 185,0 220,0 G M24 M24 M24 M30 ar = kehän paksuus ad = kannen paksuus Ho = kehän korkeus

17 8.4 PUOLIVALMISTEITA LIITOSMUHVI - Kiristysmuhvi DIN Kierteet R ½ vasen / R ½ oikea R vasen / R 3 / 8 oikea - Materiaali Teräs 9S20K, 13CrMo44 tai AISI Mitat Av 27, L = 36 mm - Tiiviste ø 17,5 / 6,5 x 2 mm HITSATTAVA PAINEMITTARINIPPA - Kierre R ½ vasen ulkokierre - Materiaali C22.8, 16Mo3, 13CrMo44 tai AISI Pituudet L = 45 mm DIN L = 145 mm - Tiiviste ø 17,5 / 6,5 x 2 mm HITSATTAVA LÄMPÖMITTARIMUHVI - Kierre R ½ oikea sisäkierre R oikea sisäkierre R 1 oikea sisäkierre - Materiaali St35.8, 16Mo3 tai 13CrMo4 - Pituudet L = 35 mm L = 85 mm L = 145 mm - Tiiviste R ½ ø 26 / 21,0 x 2 mm R ø 32 / 26,5 x 2 mm R 1 ø 39 / 33,0 x 2 mm TULPPA - Kohde Nippojen ja muhvien sulkeminen - Kierre R ½ oikea ulkokierre - Materiaali Teräs - Mitat Av 27, L = 36 mm - Tiiviste Nipalle ø 17,5 / 6,5 x 2 mm Muhville ø 26 / 21,5 x 2 mm KAKSOISNIPPA - Kohde Painemittari palloventtiiliin - Kierre R ½ oikea kartio / R ½ vasen - Materiaali Teräs - Mitat Av 24, L = 47 mm - Tiiviste ø 17,5 / 6,5 x 2 mm

18 8.5 PUOLIVALMISTEITA PAINELÄHETTIMEN NIPPA - Kierre R ½ ulkok. / sisäk. - Materiaali AISI Tiiviste ø 26 / 21 x 2 mm - Pituus L = 65 mm MUUNNOSNIPPA - Kierre R ½ ulkok. / R ¼ sisäkierre tai R ulkok. / R µ ulkokierre - Materiaali Teräs - Pituudet sisäkierre Av 27, L = 36 m ulkokierre Av 27, L = 48 mm - Tiiviste sisäkierre ø 6 / 11 x 1,5 mm ulkokierre ø 13 / 17 x 1,5 mm HITSATTAVA YHDE R 1/2 DIN &2 - Kierre R ½ - Materiaali Teräs 9 S 20 K tai AISI Mitat Mutteri Av 27, L = 30 Putki ø 12, L = 24 mm ETULUUKUN KIINNITYSPULTTISARJA - Hitsattava holkki - Ms laattamutteri - Pultti M16 x 70 mm ETULUUKUN KIINNITYSPULTTISARJA - Witermo, PPL ja Högfors kattiloihin - Pultti M20 x 250 mm, Av 10 - Ms mutteri M20 - Ms aluslaatta ø 65 mm - Aluslaatan tiiviste
