YLIKIIMINGIN METSÄSTYSSEURAN AMPUMARATA, YLIKIIMINKI MELUMITTAUSTEN JA MALLINNUKSEN VERTAILU LIITE 13A. Ylikiimingin metsästysseura ry

Transkriptio

1 LIITE 13A Vastaanottaja Ylikiimingin metsästysseura ry Asiakirjatyyppi Meluselvitysten vertailu Päivämäärä Viite YLIKIIMINGIN METSÄSTYSSEURAN AMPUMARATA, YLIKIIMINKI MELUMITTAUSTEN JA MALLINNUKSEN VERTAILU

2 Melumittausten ja mallinnuksen vertailu 1-1 Päivämäärä Laatija Jari Hosiokangas Viite

3 Melumittausten ja mallinnuksen vertailu 1-2 SISÄLTÖ 1. JOHDANTO 3 2. AIEMMAT SELVITYKSET 3 3. EPÄVARMUUSTARKASTELUA 3 4. VERTAILU 4 5. JOHTOPÄÄTELMÄT 4 LIITTEET 1 Mallinnuskuvat, joissa vertailu mittauksiin 2 Mittausraportti

4 Melumittausten ja mallinnuksen vertailu JOHDANTO Ympäristöviranomainen on edellyttänyt tehtäväksi Horsman ampumaradan melumittausten ja melumallinnuksen vertailua. Tässä raportissa käydään läpi mittausten ja mallinnusten tulokset ja pohditaan niiden eroavaisuuksia ja syitä niihin. Työ on tehty Ylikiimingin metsästysseura ry:n toimeksiannosta, jossa yhteyshenkilönä toimi Erkki Perälä. Ramboll Finland Oy:ssä työstä on vastannut projektipäällikkö FM Jari Hosiokangas. 2. AIEMMAT SELVITYKSET Horsman ampumaradalle on tehty melumallinnus liittyen Pohjois-Pohjanmaan liitolle v tehtyyn selvitykseen Pohjois-Pohjanmaan seudullisten ampumaratojen melualueiden laskenta. Tuolloin mallinnettiin haulikkoradan ja luodikkoradan melun leviäminen LAImax tasoina. Ylikiimingin metsästysseura ry:lle on tehty ampumaradan melumittaukset (raportti ). Tuolloin mitattiin kivääriradan 75 m ja 100 ampumapaikan sekä trap- ja skeetradan melutasoa viidessä pisteessä radan ympäristössä. 3. EPÄVARMUUSTARKASTELUA Melumittaukset: Mittausten aikainen säätila vaikuttaa mittaustulokseen, ja aiheuttaa päiväkohtaista vaihtelua tulokseen. Erityisesti tuulen suunta ja voimakkuus on merkittävä tekijä. Vaihtelua mittaustulokseen syntyy vaikka mittaus tehdään eri päivinä ns. ohjeen mukaisissa sääoloissa (tuulen suunnan osalta määrittely on: tuulen nopeus 1-5 m/s, myötätuuli ±45 asteen sektorissa melulähteestä mittauspisteeseen päin). On huomattava, että melutasossa on yleensä eroa mitattaessa 1 m/s tuulella ja 5 m/s tuulella (jälkimmäinen yleensä suurempi). Tyypillisillä mittausetäisyyksillä epävarmuus yhdelle mittauskerralle on 6-9 db (kuitenkin jopa 15 db pitkillä etäisyyksillä). Useammalla mittauskerralla voidaan pienentää tilastollista epävarmuutta, kun eri kertojen tulokset yhdistetään. Melumallinnus: Melumallinnukseen liittyy menetelmällistä epävarmuutta, jonka suuruudesta on mallinnusstandardissa NT ACOU 099 on seuraava lause: It is excepted that the results from the prediction method will not deviate by more than 3 db from the average of a large number of independent measurement results each obtained under favourable sound propagation conditions in cases where the noise from the shooting range propagates freely. Laskentatuloksen epävarmuutena voidaan siis pitää ±3 db, kun verrataan sen tulosta keskiarvoon, joka on saatu suuresta määrästä melumittauksia, jotka on tehty äänen leviämistä suosivissa olosuhteissa. Lisäksi äänen kulkuradan tulee olla esteetön. Käytännössä Ylikiimingin radan tapauksessa äänen kulkurata on ainakin pääosin esteetön, koska suuria meluesteitä tai hyvin korkeita mäkiä ei ole äänen kulkutiellä. Radan mallinnusperiaatteena on ollut maakuntakaavatason tarkkuudella määrittää luodikko- ja haulikkoradan melualueet. Selvityksessä ei ollut toimeksiantona detaljitason mallinnus ampuma-

5 Melumittausten ja mallinnuksen vertailu 1-4 radan kohdalla, esim. luodikkoradan eri paikkojen mallinnukset. Haulikon osalta mallinnus on tehty skeetradan melulle, joka tuottaa laajemmat alueet kuin trap-ammunta. Skeetin mallinnusperiaatteena on ollut suurin äänitaso miltä tahansa paikalta (1-8) ammuttuna. Se poikkeaa mittauksessa käytetystä periaatteesta, jossa lasketaan enimmäistasojen keskiarvo kaikilta ampumapaikoilta. Mallinnuksessa käytetty periaate tuottaa suuremman melutason kuin mittauksessa määritetty taso. Tämä on ollut tarkoituksenmukaista kaavan varmuusperiaatteen kannalta. 4. VERTAILU Mittausten ja mallinnusten vertailu on esitetty melukarttojen päällä raportin liitteenä. Mittaustuloksista on otettu mittaustulosten keskiarvo, lisäksi skeetin osalta on esitetty suurin mitattu arvo pisteissä 4 ja 5 joiden katsotaan parhaiten edustavan myötätuuliolosuhdetta mittauksen aikana. Luodikkoradan osalta mallinnustulokset ovat hieman suurempia kuin mittaustulokset. Epävarmuusrajat kuitenkin menevät päällekkäin, jolloin niiden voidaan katsoa vastaavan toisiaan. Haulikkoradan (skeet) osalta mallinnustulokset ovat suurempia kuin mittaustulokset (keskiarvona). Kuitenkin jos tarkastellaan mittaustulosten suurinta mitattua yksittäistä arvoa pisteissä 4 ja 5, saadaan lähelle mallinnettua oleva tulos. Tämä on odotettua, koska mallinnuksessa periaatteena on ollut suurimman arvon tuottaminen. 5. JOHTOPÄÄTELMÄT Luodikkoradan mittauksen ja mallinnuksen tulosten voidaan katsoa menevän epävarmuustekijät huomioiden päällekkäin. Jos mittaustuloksen tilastollista epävarmuutta halutaan pienentää, on tehtävä lisää mittauksia. Arvio on että mallinnus kuvaa luodikkoradan aiheuttaman melualueen laajuutta avoimelta ampumapaikalta ammuttaessa. Haulikkoradan osalta skeetin mallinnustulos on suurempi kuin mittaustulosten keskiarvo. Tämä johtuu menetelmäerosta ja siitä että mittauksessa on esitetty mittausohjeen mukainen keskiarvo kun taas mallinnuksessa on haettu suurinta arvoa. Mallinnustulosta ei ole suositeltavaa käyttää suoraan ympäristölupaharkinnan pohjana, vaan verrattuna mittaustuloksiin. Jos mittaustuloksen tarkkuutta halutaan parantaa ja tilastollista epävarmuutta halutaan pienentää, on tehtävä lisää mittauksia. Häiritsevyyttä ei voida suoranaisesti arvioida melumittausten tai mallinnuksen avulla. Käytännössä arviointi on harkintaa äänitason lisäksi mm. laukausmäärien sekä ajankohtien suhteen. Yleensä mitä suuremmat laukausmäärät ovat, sitä suurempi on häiritsevyys. Myös toiminnan painottuminen ilta-aikaan ja viikonlopuille lisää häiritsevyyttä. Kuitenkin jos toiminta ei ole erityisen vilkasta (alle laukausta vuodessa), tapahtuu ohjearvojen ja tavanomaisten toimintaaikojen puitteissa, on häiriön yleensä katsottu olevan siedettävä. Enemmän häiritsevyydestä on kerrottu ampumaratojen BAT-raportissa ja mm. raportissa Ampumamelun arviointi, kirjallisuusselvitys. Suomen Ympäristö 39/2007.

6 Seudullisten ampumaratojen melualueiden laskenta 30 Horsma, Ylikiiminki Luodikkorata, ase Meluvyöhykkeet L AImax Selitteet Meluaita Meluvalli Lomarakennus Asuinrakennus db(a) 75 < 70 < <= < <= < <= < <= 60 <= JHOS KUVA 4a 0 0,25 0,5 1 km

7 Seudullisten ampumaratojen melualueiden laskenta 30 Horsma, Ylikiiminki Haulikko, skeet Meluvyöhykkeet L AImax Selitteet Meluaita Meluvalli Lomarakennus Asuinrakennus db(a) 75 < 70 < <= < <= < <= < <= 60 <= JHOS KUVA 4b 0 0,25 0,5 1 km

8 Vastaanottaja Ylikiimingin metsästysseura ry Asiakirjatyyppi Melumittausraportti Päivämäärä Viite YLIKIIMINGIN METSÄSTYSSEURAN AMPUMARATA, YLIKIIMINKI MELUMITTAUKSET

9 YLIKIIMINGIN METSÄSTYSSEURAN AMPUMARATA, YLIKIIMINKI MELUMITTAUKSET Päivämäärä Laatija Tarkastaja Ville Virtanen Jari hosiokangas Ylikiimingin ampumaradan melumittaukset Sisältää Maanmittauslaitoksen Maastotietokannan 8/2016 aineistoa. Viite Ramboll PL 718 Pakkahuoneenaukio TAMPERE P F

10 melumittaukset SISÄLTÖ TIIVISTELMÄ 4 1. JOHDANTO 1 2. RADAN SIJAINTI JA TOIMINTA 1 3. AMPUMAMELUN OHJEARVOT 1 4. MITTAUSTEN SUORITTAMINEN Mittauspisteet ja mittausajankohta Mittalaitteet ja kalibrointi Mittaustapa Sääolosuhteet 3 5. MITTAUSTULOKSET JA OHJEARVOVERTAILU 4 6. TULOSTEN TULKINTA 5 LIITTEET 1-5 Melumittauspöytäkirjat 5 sivua 6 Säähavaintoaseman tiedot PIIRUSTUKSET 1 Melumittauspisteiden sijainti kartalla

11 melumittaukset Akkreditoidut suureet ja mittausalueet Äänitason mittaukset ohjeen Ampumaratamelun mittaaminen, Ympäristöministeriö, Ympäristöopas 61/1999 mukaisesti Tilaaja: Ylikiimingin Metsästysseura ry c/o Erkki Perälä Aika: klo Mittaajat: Ramboll Finland Oy Ville Virtanen TIIVISTELMÄ Ramboll Finland Oy suoritti Ylikiimingin ampumaradan ympäristölupahakemukseen liittyvät melumittaukset. Mittaukset tilasi Ylikiimingin Metsästysseura ry. Mittauspisteessä 1 ei voida varmuudella sanoa ylittyykö vai alittuuko lomaasumiseen käytettävien alueiden ohjearvo 60 db kivääriradan osalta. Haulikkoradan osalta ohjearvo alitetaan. Mittauspisteen 2 osalta alitetaan lomaasumiseen käytettävien alueiden ohjearvo 60 db. Mittauspisteissä 3 ja 4 alitetaan jokaisen ampumapaikan osalta asumiseen käytettävien alueiden ohjearvo 65 db. Mittauspisteen 5 osalta ei voida varmuudella sanoa ylittyykö vai alittuuko ohjearvo 65 db skeet radalta ammuttaessa. Muiden ratojen osalta ohjearvo alitetaan. db

12 Ylikiimingin metsästysseuran ampumarata, melumittaukset 1 / 5 1. JOHDANTO Työssä on mitattu Ylikiimingin metsästysseuran ampumaradan toiminnan aiheuttamaa melua lähiympäristössä. Työ liittyy radan ympäristölupahakemukseen. Työ on tehty Ylikiimingin metsästysseura ry:n toimeksiannosta, josta yhteyshenkilönä toimi Erkki Perälä. Ramboll Finland Oy:ssä työstä on vastannut projektipäällikkö FM Jari Hosiokangas. Mittaukset ja raportoinnin on tehnyt ins.(amk) Ville Virtanen. 2. RADAN SIJAINTI JA TOIMINTA Ylikiimingin metsästysseuran ampumarata sijaitsee entisen Ylikiimingin kunnan, nykyisen Oulun kaupungin alueella noin 6 km Ylikiimingin keskustasta lounaaseen ja noin 25 km Oulun keskustasta tilalla RN:o Ampumarata-alueella on luotirata ja haulikkorata. Luotiradalla (hirviradalla) on 100 metrin ampumapaikka ja kaksi 75 metrin ampumapaikkaa (koppia). Haulikkoratoina ovat skeet ja trap. 3. AMPUMAMELUN OHJEARVOT Melun vaikutusten arvioimista varten on olemassa ohjearvot melutasoille. Ampumaratojen meluarviointi tehdään valtioneuvoston päätöksen 53/1997 mukaisten ohjearvojen perusteella. Päätös koskee pienikaliiperisten aseiden (kuten kiväärit ja pistoolit) aiheuttamaa melua. Päätöksen mukaisesti ampumaradan melun A-painotettu enimmäistaso impulssiaikavakiolla (L AImax) määritettynä ei saa ylittää taulukossa 3.1. esitettyjä arvoja. Päätöksen mukaan ohjearvoja sovellettaessa on otettava huomioon ampumaratatoiminnan luonne, kuten ampuma-ajat, laukausmäärät ja ampumalajit, sekä alueen todellinen tai suunniteltu käyttö ja merkitys. Taulukko 3.1. Ampumaratamelun ohjearvot Alue Asumiseen käytettävät alueet Oppilaitoksia palvelevat alueet Virkistysalueet taajamissa tai taajamien välittömässä läheisyydessä Hoitolaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet Luonnonsuojelualueet L AImax, db 65 db 65 db 60 db 60 db 60 db 60 db Ampumaratojen ympäristövaikutusten hallinnan parhaista käyttökelpoisista tekniikoista julkaistussa raportissa (Ympäristöministeriö, 2014) on annettu suositus laukausmäärien huomioon ottamisesta, kun tunnetaan ampumaradan melulle altistuvien asukkaiden ja loma-asuntojen lukumäärä. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

13 Ylikiimingin metsästysseuran ampumarata, melumittaukset 2 / 5 Taulukko 3.2. Suositus ampumaradan meluntorjunnan tarpeen arviointimenettelyksi 4. MITTAUSTEN SUORITTAMINEN Mittausten suorittamisessa ja raportoinnissa käytettiin ohjeena Ympäristöministeriön julkaisemaa ampumaratamelun mittausohjetta (Ympäristöministeriö, 1999). 4.1 Mittauspisteet ja mittausajankohta Melua mitattiin viidessä mittauspisteessä ampumarata-alueen ympäristössä kello Mittauspisteiden sijainti oli sovittu tilaajan kanssa etukäteen. Mittauspisteet: Mittauspiste 1 (Tervasmaantie 378), loma-asunto (MML), radalta lounaaseen Mittauspiste 2 (Jaminkankaantie), loma-asunto (MML), radalta pohjoiseen Mittauspiste 3 (Johannantie 4), asuintalo (MML), radalta pohjoiseen Mittauspiste 4 (Kalkkulantie 9), asuintalo (MML), radalta koilliseen Mittauspiste 5 (Valkiaisranta 97), asuintalo (MML), radalta itään Mittauspisteiden sijainti kartalla on esitetty liitteenä olevassa piirustuksessa 1. Valokuvat mittauspisteiltä on esitetty liitteenä olevassa pöytäkirjassa. 4.2 Mittauslaitteet ja kalibrointi Melumittauksessa käytettiin Rion NL-62 tarkkuusäänitasomittaria (laitetunnus RA-014-RIO). Taulukko Melumittarin ominaisuudet Rion NL-62 Luokka 1 (tarkkuusäänitasomittari) Standardit IEC Lämpötila-alue C Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

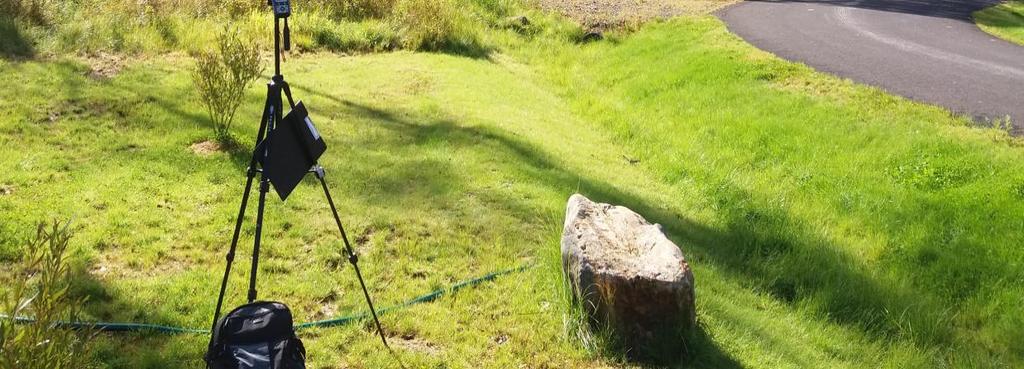

14 Ylikiimingin metsästysseuran ampumarata, melumittaukset 3 / 5 Melumittarin kalibrointi tarkistettiin Rion NC-74 vakioäänilähteellä (laitetunnus RA-001-RIO), joka antaa 94 db vakioäänitason 1000 Hz taajuudella. Melumittari oli mittausten aikana sijoitettuina jalustalle 1,5 m korkeudelle maasta. Mikrofoni suojattiin tuulisuojalla. 4.3 Mittaustapa Mittausta varten ampumaradalle kutsuttiin ampujat Ylikiimingin metsästysseura ry:stä, joiden kanssa sovittiin mittausten kulku. Kustakin mittauspisteestä ohjeistettiin ampujia puhelimen välityksellä. Mittauksissa rekisteröitiin yksittäisten laukausten impulssiaikapainotettuja ja A- taajuuspainotettuja enimmäisäänitasoja, L AImax. Seuraavat ammunnat mitattiin: - luotirata, 75 m ampumakoppi 1, 10 laukausta - luotirata, 75 m ampumakoppi 2, 10 laukausta - luotirata, 100 m ampumapaikka, 10 laukausta - skeet rata, 25 laukausta (koko ammuntakierros, eli laukauksia ammuttiin kaikilta paikoilta 1-8 lajisäännön mukaisesti). - trap-radalta 15 laukausta (5 vasen palli, 5 keskipalli ja 5 oikea palli). Ammunnoissa käytetyt aseet ja patruunat on esitetty tarkemmin mittauspöytäkirjoissa. 4.4 Mittausten aikaiset merkittävimmät melulähteet Ei merkittäviä häiriöääniä (pisteessä 2 oli joen virtauskohinaa ja moottorisahan ääntä). Osassa mittauspisteistä laukausäänet olivat selkeitä, osassa heikosti erottuvia. 4.5 Sääolosuhteet Mittauspäivä valittiin Ilmatieteen laitoksen ja Forecan internet-sääennusteiden mukaan. Mittaukset pyrittiin ajoittamaan siten, että tuulensuunta olisi mahdollisimman moneen mittauspisteeseen mittausohjeen mukainen. Mittauksen aikaiset säätiedot saatiin Ilmatieteen laitoksen Oulun Vihreäsaaren sataman sääasemalta, lisäksi mittaaja havainnoi säätilaa paikanpäällä aistinvaraisesti. Vihreäsaaren havainnot on esitetty liitteessä 6. Mittausajankohtana tuulen nopeus vaihteli tyynestä korkeimmillaan noin 3 m/s (mittaajan havainto paikan päällä). Vihreäsaaressa tuulen nopeus oli 3-6 m/s. Asema on rannikolla, ja tuulennopeudet siksi korkeampia kuin sisämaassa. Tuulen suunta vaihteli Vihreäsaaressa asteen välillä. Mittausalueella arvioitiin, että tuulen suunta täytti mittausohjeen mukaisen vaatimuksen myötätuuliolosuhteesta (tuuli oli ±45 sektorissa ampumaradoilta mittauspisteeseen) mittauspisteisiin 2-5. Mittauspisteessä 1 tuulensuunta ei täyttänyt mittausohjeen mukaisia vaatimuksia. Lämpötila mittausten aikaan oli C, suhteellinen kosteus %. 4.6 Poikkeamat Laukausäänen ja taustamelun erotus oli alle 15 db pisteissä 2, 3 ja 4. Syynä oli suurelta osin vaimea laukausäänen taso. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

15 Ylikiimingin metsästysseuran ampumarata, melumittaukset 4 / 5 5. MITTAUSTULOKSET Mittaustulosten yhteenveto on esitetty taulukossa 5.1. Liitteenä 1-5 olevissa melumittauspöytäkirjoissa on esitetty yksittäisten laukausten enimmäisäänitasot, laukausten enimmäisäänitasojen keskiarvo, keskihajonta sekä minimi- ja maksimiarvot. Mittausepävarmuus on arvioitu ympäristömelun mittausohjeen 1/1995 mukaan. Mittausohjeen määrityksen mukaan mittausepävarmuuteen vaikuttava merkittävin tekijä on säätilan jälkeen mittausetäisyys, etäisyyden kasvaessa kasvaa myös mittausepävarmuus. Laitevalmistajan antama mittaustarkkuus luokan 1 mukaiselle äänitasomittarille on alle ±1 db. Ohjearvovertailun periaatteet on esitetty Ympäristömelun mittausohjeessa 1/1995. Ohjearvo voidaan katsoa alittuneeksi, kun mittaustulos on pienempi tai yhtä suuri kuin ohjearvo, josta on vähennetty epävarmuustaso. Tulos ylittää ohjearvon, mikäli mittaustulos on suurempi kuin ohjearvo, johon on lisätty epävarmuustaso. Mikäli mittaustuloksen ja ohjearvon ero on pienempi kuin tuloksen epävarmuus, ei voida varmuudella sanoa, ylittyykö vai alittuuko ohjearvo. Ympäristöministeriön mittausohjeen mukaan ampumamelun raja-/ohjearvoon verrataan mitattujen laukausten keskiarvoa (vähintään 5 laukauksen keskiarvo), ei siis yksittäisten laukausten L AImax -tasoja. Taulukko 5.1. Melumittausten tulokset Mittauspiste 1, lomarakennus, Tervasmaantie 378 Rata ja ammuntapaikka Mittaustulos, L AImax, db Kiväärirata. 75 m koppi 1 58,3 Kiväärirata. 75 m koppi 2 59,1 Kiväärirata. 100 m 61,7 Haulikkorata, skeet 49,1 Haulikkorata, trap 49,3 Rata ja ammuntapaikka Mittaustulos, L AImax, db Kiväärirata. 75 m koppi 1 45,2* Kiväärirata. 75 m koppi 2 46,3* Mittauksen kokonaisepävarmuus, db ±10 Mittauspiste 2, lomarakennus, Juminkankaantie Kiväärirata. 100 m 46,8* Haulikkorata, skeet 47,5* Haulikkorata, trap 48,0 Rata ja ammuntapaikka Mittaustulos, L AImax, db Kiväärirata. 75 m koppi 1 Kiväärirata. 75 m koppi 2 Kiväärirata. 100 m Mittauksen kokonaisepävarmuus, db ±9 Mittauspiste 3, asuinrakennus, Johannantie 4 ei erotu taustaäänestä db ei erotu taustaäänestä db ei erotu taustaäänestä db Haulikkorata, skeet 45,6* Haulikkorata, trap ei erotu taustaäänestä db Mittauksen kokonaisepävarmuus, db ±10 Ohjearvo, db 60 db (lomarakennus) Ohjearvo, db 60 db (lomarakennus) Ohjearvo, db 65 db (asuinrakennus) Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

16 Ylikiimingin metsästysseuran ampumarata, melumittaukset 5 / 5 Rata ja ammuntapaikka Kiväärirata. 75 m koppi 1 Kiväärirata. 75 m koppi 2 Mittauspiste 4, asuinrakennus, Kalkkulantie 9 Mittaustulos, L AImax, db 39,1* 39,6* Kiväärirata. 100 m 39,1* Haulikkorata, skeet 45,4* Haulikkorata, trap 51,7 Rata ja ammuntapaikka Kiväärirata. 75 m koppi 1 Kiväärirata. 75 m koppi 2 Mittauksen kokonaisepävarmuus, db ±10 Mittauspiste 5, asuinrakennus, Valkiaisranta 97 Mittaustulos, L AImax, db 46,3 51,7 Kiväärirata. 100 m 56,1 Haulikkorata, skeet 60,2 Haulikkorata, trap, vasen paikka *Äänitason ja taustamelun erotus alle 15 db 52,4 Mittauksen kokonaisepävarmuus, db ±8 Ohjearvo, db 65 db (asuinrakennus) Ohjearvo, db 65 db (asuinrakennus) Tulos alittaa ohjearvon Ei voida varmuudella sanoa ylittääkö vai alittaako tulos ohjearvon Tulos ylittää ohjearvon 6. JOHTOPÄÄTELMÄT Mittauspisteessä 1 ei voi varmuudella sanoa ylittyykö vai alittuuko loma-asumiseen käytettävien alueiden ohjearvo 60 db kivääriradan osalta. Haulikkoradan osalta ohjearvo alitetaan. Mittauspisteen 2 osalta alitetaan loma-asumiseen käytettävien alueiden ohjearvo 60 db. Mittauspisteissä 3 ja 4 alitetaan asumiseen käytettävien alueiden ohjearvo 65 db. Mittauspisteen 5 osalta ei voi varmuudella sanoa ylittyykö vai alittuuko ohjearvo 65 db skeet radalta ammuttaessa. Muiden ratojen osalta ohjearvo alitetaan. 7. MUITA HUOMIOITA (EI KUULU AKKREDITOINNIN PIIRIIN) Valtioneuvoston päätöksessä ampumaratojen melutason ohjearvoista on ohjearvoja sovellettaessa otettava huomioon myös laukausmäärät ja käyttöajat. Ampumaratojen ympäristövaikutusten hallinnan BAT julkaisussa (Ympäristöministeriö, 2014) on esitetty meluntorjuntakeinoja erikokoisille radoille, sekä laukausmäärän huomioon ottamista ohjearvoja sovellettaessa. Ohjearvot ylittäviä melutasoja voidaan sallia tietyissä tapauksissa, ei kuitenkaan yli 75 db tasoja, jotka vaativat aina meluntorjunnan parantamista. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

17 Ylikiimingin metsästysseuran ampumarata, melumittaukset 6 / 5 LÄHTEET Ympäristöministeriö, Ympäristömelun mittaaminen. Ohje 1/1995. Ympäristöministeriö, Ampumaratamelun mittaaminen. Ympäristöopas 61/1999 Ympäristöministeriö, Paras käyttökelpoinen tekniikka (BAT). Ampumaratojen ympäristövaikutusten hallinta. Suomen ympäristö, 2/2014 Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

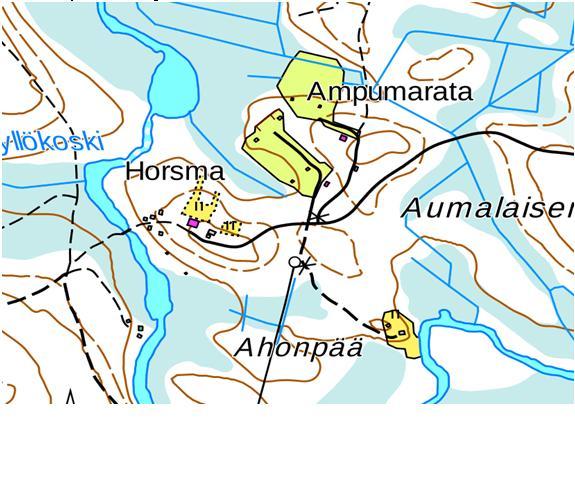

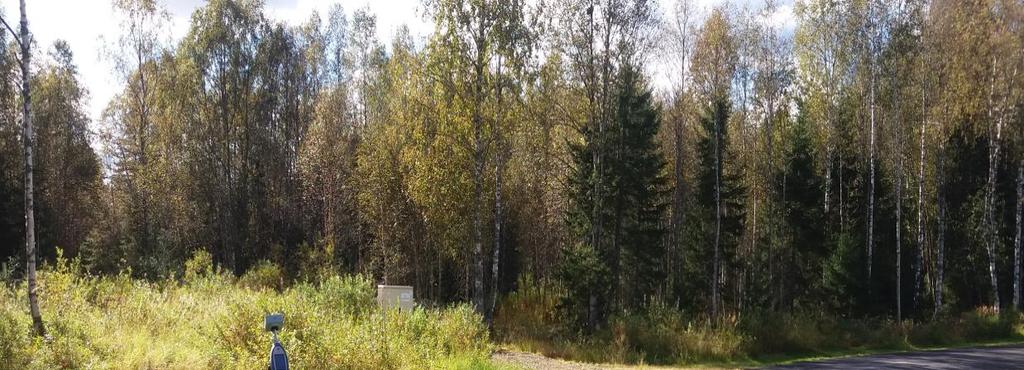

18 LIITE 1 Kohde: Ylikiimingin ampumarata Ajankohta: , klo 13:45-14:23 Mittaaja: Ville Virtanen Mittalaitteet: Rion NL-62 (Laitenumero: RA-014-RIO), NC-74 (Laitenumero: RA-001-RIO) Mittauspiste: 1 Mittausetäisyys: 340 m Mittauskorkeus: 1,5 m Rata Ampumapaikka Ase Panos Laukausten enimmäisäänitaso, LAImax (db) 1(16*) 2(17*) 3(18*) 4(19*) 5(20*) 6(21*) 7(22*) 8(23*) 9(24*) 10(25*) Keskiarvo hajonta minimi maksimi Mittausepävarmuus Huomiot Luotirata 75 m ampumakoppi 1 Tikka M55 Sako.308 WIN 57,8 57,9 57,9 58,9 59,0 56,6 58,2 60,8 58,6 56,8 58,3 1,2 56,6 60,8 ±10 Luotirata 75 m ampumakoppi 2 Tikka M55 Sako.308 WIN 60,4 59,9 58,6 58,4 59,0 58,8 58,6 59,2 59,5 58,7 59,1 0,6 58,4 60,4 ±10 Luotirata 100 m Tikka M55 Sako.308 WIN 61,7 62,8 61,9 61,4 59,6 61,2 62,3 61,4 61,6 62,9 61,7 0,9 59,6 62,9 ±10 Haulikkorata Skeet (paikat 1-8) Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g 51,1 48,5 50,1 46,3 46,9 48,1 47,1 49,3 45,9 48,8 48,1 49,5 53,2 49,6 48,7 49,1 2,8 45,9 59,0 ±10 Laukaukset ,4 47,3 47,7 45,9 53,3 50,0 47,9 59,0 46,9 49,7 Laukaukset Haulikkorata Trap (vasen, keski, oikea paikka) Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g 49,8 48,5 50,5 49,9 48,7 48,0 50, ,3 0,9 48,0 50,5 ±10 Normaalit panokset loppuivat, käytettiin metsästyspatruunoita. 8 Laukausta jäi ampumatta. Laukaus ei kuulu tai peittyy taustameluun Sääolosuhteet: Oulun Vihreäsaaren satama Mittaajan arvio Äänitason ja taustamelun erotus alle 15 db Lämpötila, C Kosteus, % Paine, hpa 1113 Tuulen suunta Tuulen nopeus 1-3 *)Skeet Valokuva mittauspaikalta: Mittauspisteen sijainti kartalla: Melun hetkellisvaihtelun kuvaaja (LAImax): Mittauspiste db :45:26 13:46:26 13:47:26 13:48:26 13:49:26 13:50:26 13:51:26 13:52:26 13:53:26 13:54:26 13:55:26 13:56:26 13:57:26 13:58:26 13:59:26 14:00:26 14:01:26 14:02:26 14:03:26 14:04:26 14:05:26 14:06:26 14:07:26 14:08:26 14:09:26 14:10:26 14:11:26 14:12:26 14:13:26 14:14:26 14:15:26 14:16:26 14:17:26 14:18:26 14:19:26 14:20:26 14:21:26 14:22:26 14:23:26 Aika

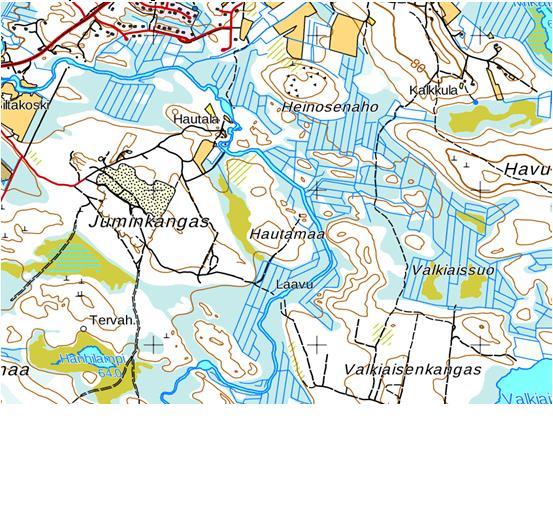

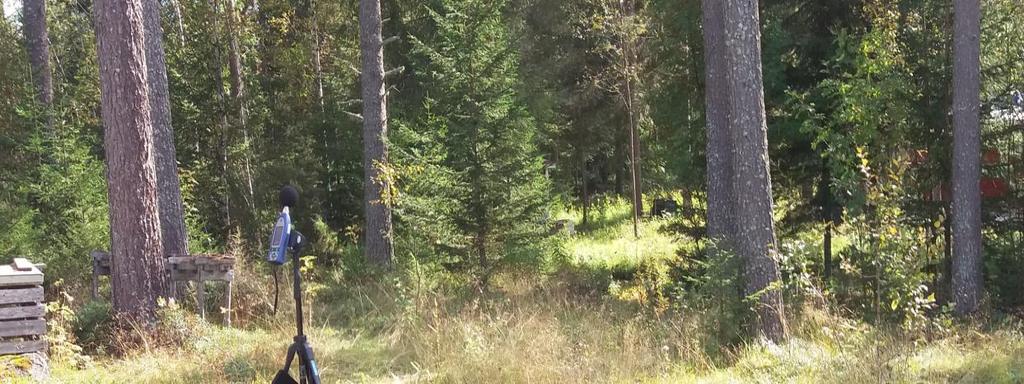

19 LIITE 2 Kohde: Ylikiimingin ampumarata Ajankohta: , klo 12:37-13:14 Mittaaja: Ville Virtanen Mittalaitteet: Rion NL-62 (Laitenumero: RA-014-RIO), NC-74 (Laitenumero: RA-001-RIO) Mittauspiste: 2 Mittausetäisyys: 2100 m Mittauskorkeus: 1,5 m Rata Ampumapaikka Ase Panos Laukausten enimmäisäänitaso, LAImax (db) 1(16*) 2(17*) 3(18*) 4(19*) 5(20*) 6(21*) 7(22*) 8(23*) 9(24*) 10(25*) Keskiarvo hajonta minimi maksimi Mittausepävarmuus Huomiot Luotirata 75 m ampumakoppi 1 Tikka M55 Sako.308 WIN 46,1 45,1 44,5 45,1 45,2 0,7 44,5 46,1 ±9 Luotirata 75 m ampumakoppi 2 Tikka M55 Sako.308 WIN 46,8 46,8 46,1 46,6 48,6 46,0 44,7 45,9 45,7 45,5 46,3 1,0 44,7 48,6 ±9 Luotirata 100 m Tikka M55 Sako.308 WIN 47,4 48,1 45,7 47,4 45,4 46,7 46,8 1,1 45,4 48,1 ±9 Haulikkorata Skeet(paikat 1-8) Haulikkorata Trap (vasen, keski, oikea paikka) Beretta 686 E Sporting / EOS Sport Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g Steel max / Lead max 24g Laukaus ei kuulu tai peittyy taustameluun Oulun Vihreäsaaren Sääolosuhteet: satama Mittaajan arvio Äänitason ja taustamelun erotus alle 15 db Lämpötila, C Kosteus, % Paine, hpa 1113 Tuulen suunta Tuulen nopeus ,2 46,9 47,3 47,9 47,3 47,5 0,5 46,9 48,2 ±9 49,6 46,9 49,8 48,7 47,5 48,6 53,2 51,8 47,2 46,5 49,0 2,2 46,5 53,2 ±9 *)Skeet Laukaukset erotettavissa. Joki ja moottorisaha nostavat taustaääntä Laukaukset paikoin erotettavissa Laukaukset juuri ja juuri erotettavissa Valokuva mittauspaikalta: Mittauspisteen sijainti kartalla: Melun hetkellisvaihtelun kuvaaja (LAImax): Mittauspiste db :37:07 12:38:07 12:39:07 12:40:07 12:41:07 12:42:07 12:43:07 12:44:07 12:45:07 12:46:07 12:47:07 12:48:07 12:49:07 12:50:07 12:51:07 12:52:07 12:53:07 12:54:07 12:55:07 12:56:07 12:57:07 12:58:07 12:59:07 13:00:07 13:01:07 13:02:07 13:03:07 13:04:07 13:05:07 13:06:07 13:07:07 13:08:07 13:09:07 13:10:07 13:11:07 13:12:07 13:13:07 13:14:07 Aika

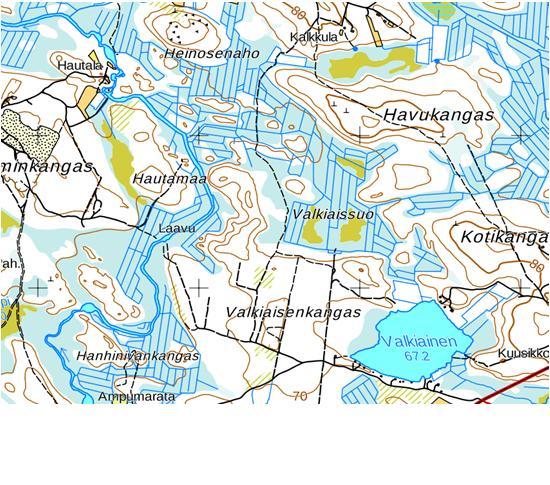

20 LIITE 3 Kohde: Ylikiimingin ampumarata Ajankohta: , klo 11:36-12:17 Mittaaja: Ville Virtanen Mittalaitteet: Rion NL-62 (Laitenumero: RA-014-RIO), NC-74 (Laitenumero: RA-001-RIO) Mittauspiste: 3 Mittausetäisyys: 2700 m Mittauskorkeus: 1,5 m Rata Ampumapaikka Ase Panos Laukausten enimmäisäänitaso, LAImax (db) 1(16*) 2(17*) 3(18*) 4(19*) 5(20*) 6(21*) 7(22*) 8(23*) 9(24*) 10(25*) Keskiarvo hajonta minimi maksimi Mittausepävarmuus Huomiot Luotirata 75 m ampumakoppi 1 Tikka M55 Sako.308 WIN ±10 Luotirata 75 m ampumakoppi 2 Tikka M55 Sako.308 WIN ±10 Luotirata 100 m Tikka M55 Sako.308 WIN ±10 Haulikkorata Skeet (paikat 1-8) Haulikkorata Trap Vasen paikka Beretta 686 E Sporting / EOS Sport Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g Steel max / Lead max 24g Laukaus ei kuulu tai peittyy taustameluun Oulun Vihreäsaaren Sääolosuhteet: satama Mittaajan arvio Äänitason ja taustamelun erotus alle 15 db Lämpötila, C Kosteus, % Paine, hpa 1113 Tuulen suunta ,5 Tuulen nopeus ,1 46,2 42,5 45,6 2,8 42,5 48,1 ±10 *)Skeet ±10 Osa laukauksista juuri ja juuri erotettavissa. Laukaukset peittyvät taustameluun. Laukaukset 1-15, Laukaukset eivät erotu juuri lainkaan. Laukaukset Laukaukset eivät erotu taustaäänestä. Osa laukauksista juuri ja juuri kuultavissa. Valokuva mittauspaikalta: Mittauspisteen sijainti kartalla: Melun hetkellisvaihtelun kuvaaja (LAImax): Mittauspiste db :36:22 11:37:22 11:38:22 11:39:22 11:40:22 11:41:22 11:42:22 11:43:22 11:44:22 11:45:22 11:46:22 11:47:22 11:48:22 11:49:22 11:50:22 11:51:22 11:52:22 11:53:22 11:54:22 11:55:22 11:56:22 11:57:22 11:58:22 11:59:22 12:00:22 12:01:22 12:02:22 12:03:22 12:04:22 12:05:22 12:06:22 12:07:22 12:08:22 12:09:22 12:10:22 12:11:22 12:12:22 12:13:22 Aika

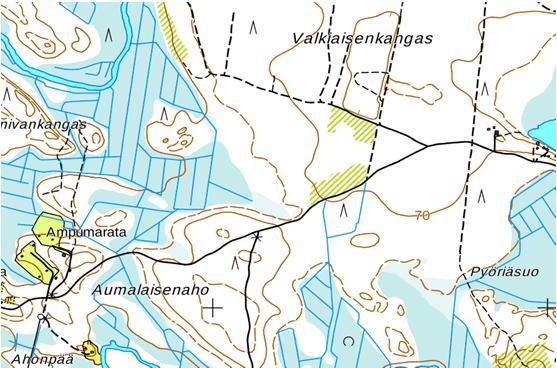

21 LIITE 4 Kohde: Ylikiimingin ampumarata Ajankohta: , klo 10:40-11:20 Mittaaja: Ville Virtanen Mittalaitteet: Rion NL-62 (Laitenumero: RA-014-RIO), NC-74 (Laitenumero: RA-001-RIO) Mittauspiste: 4 Mittausetäisyys: 2900 m Mittauskorkeus: 1,5 m Rata Ampumapaikka Ase Panos Laukausten enimmäisäänitaso, LAImax (db) 1(16*) 2(17*) 3(18*) 4(19*) 5(20*) 6(21*) 7(22*) 8(23*) 9(24*) 10(25*) Luotirata 75 m ampumakoppi 1 Tikka M55 Sako.308 WIN 36,6 37,9 37,6 41,8 50,4 40,5 39,6 33,4 35,6 37,3 39,1 4,7 33,4 50,4 ±10 Luotirata 75 m ampumakoppi 2 Tikka M55 Sako.308 WIN 43,1 42,8 42,9 42,5 41,2 35,0 35,9 35,9 37,2 39,2 39,6 3,3 35,0 43,1 ±10 Luotirata 100 m Tikka M55 Sako.308 WIN 36,1 37,3 38,7 40,2 37,6 40,1 39,5 40,4 41,0 40,4 39,1 1,6 36,1 41,0 ±10 Haulikkorata Skeet (paikat 1-8) Haulikkorata Trap (vasen, keski, oikea paikka) Beretta 686 E Sporting / EOS Sport Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g Steel max / Lead max 24g Laukaus ei kuulu tai peittyy taustameluun Oulun Vihreäsaaren Sääolosuhteet: satama Mittaajan arvio Äänitason ja taustamelun erotus alle 15 db Lämpötila, C Kosteus, % Paine, hpa 1113 Tuulen suunta ,5 Tuulen nopeus ,7 41,8 48,8 48,6 53,7 51,1 44,6 48,9 46,8 42,8 44,1 46,2 40,6 Laukaukset ,4 5,6 35,8 58,6 ±10 49,7 36,8 39,3 40,8 48,5 58,6 49,4 42,7 35,8 37,3 Laukaukset ,4 55,7 49,9 53,1 52,3 55,3 54,3 51,1 52,6 58,0 44,2 48,2 53,8 43,0 49,9 51,7 4,2 43,0 58,0 ±10 Valokuva mittauspaikalta: Mittauspisteen sijainti kartalla: Melun hetkellisvaihtelun kuvaaja (LAImax): Mittauspiste 70 Keskiarvo hajonta minimi maksimi *)Skeet Mittausepävarmuus Huomiot Laukaukset kuuluvat erittäin vaimeasti db :42:03 10:43:03 10:44:03 10:45:03 10:46:03 10:47:03 10:48:03 10:49:03 10:50:03 10:51:03 10:52:03 10:53:03 10:54:03 10:55:03 10:56:03 10:57:03 10:58:03 10:59:03 11:00:03 11:01:03 11:02:03 11:03:03 11:04:03 11:05:03 11:06:03 11:07:03 11:08:03 11:09:03 11:10:03 11:11:03 11:12:03 11:13:03 11:14:03 11:15:03 11:16:03 11:17:03 11:18:03 11:19:03 Aika

22 LIITE 5 Kohde: Ylikiimingin ampumarata Ajankohta: , klo 09:40-10:14 Mittaaja: Ville Virtanen Mittalaitteet: Rion NL-62 (Laitenumero: RA-014-RIO), NC-74 (Laitenumero: RA-001-RIO) Mittauspiste: 5 Mittausetäisyys: 1300 m Mittauskorkeus: 1,5 m Rata Ampumapaikka Ase Panos Laukausten enimmäisäänitaso, LAImax (db) 1(16*) 2(17*) 3(18*) 4(19*) 5(20*) 6(21*) 7(22*) 8(23*) 9(24*) 10(25*) Keskiarvo hajonta minimi maksimi Luotirata 75 m ampumakoppi 1 Tikka M55 Sako.308 WIN 45,2 44,6 44,9 44,5 44,0 46,5 45,5 48,4 48,8 50,4 46,3 2,2 44,0 50,4 ±8 Luotirata 75 m ampumakoppi 2 Tikka M55 Sako.308 WIN 54,2 51,6 51,5 49,8 50,6 50,7 52,5 51,9 52,4 51,5 51,7 1,2 49,8 54,2 ±8 Luotirata 100 m Tikka M55 Sako.308 WIN 50,8 51,7 60,6 62,2 56,1 71,1 53,4 49,6 54,6 50,5 56,1 6,8 49,6 71,1 ±8 Mittausepävarmuus Huomiot Haulikkorata Skeet(paikat 1-8) Haulikkorata Trap (vasen, keski, oikea paikka) Beretta 686 E Sporting / EOS Sport Beretta 686 E Sporting / EOS Sport Steel max / Lead max 24g Steel max / Lead max 24g Laukaus ei kuulu tai peittyy taustameluun Oulun Vihreäsaaren Sääolosuhteet: satama Mittaajan arvio Äänitason ja taustamelun erotus alle 15 db Lämpötila, C Kosteus, % Paine, hpa 1113 Tuulen suunta 248 Tuulen nopeus ,2 66,6 62,8 61,3 65,4 67,5 72,0 64,4 59,8 71,4 58,5 64,1 63,7 49,9 49,6 Laukaukset ,2 8,9 45,4 74,9 ±8 62,8 45,4 52,1 49,1 53,3 50,3 71,2 74,9 49,6 48,4 Laukaukset ,1 47,6 48,6 49,7 50,8 52,1 49,5 51,5 54,6 55,7 62,2 50,7 54,7 50,1 50,0 52,4 4,0 47,6 62,2 ±8 Valokuva mittauspaikalta: Mittauspisteen sijainti kartalla: Melun hetkellisvaihtelun kuvaaja (LAImax): *)Skeet Mittauspiste db :41:35 9:42:35 9:43:35 9:44:35 9:45:35 9:46:35 9:47:35 9:48:35 9:49:35 9:50:35 9:51:35 9:52:35 9:53:35 9:54:35 9:55:35 9:56:35 9:57:35 9:58:35 9:59:35 10:00:35 10:01:35 10:02:35 10:03:35 10:04:35 10:05:35 10:06:35 10:07:35 10:08:35 10:09:35 10:10:35 10:11:35 10:12:35 10:13:35 Aika

23 Säähavainnot LIITE 1 Asema: Ilmatieteen laitos, Oulun Vihreäsaari Ajanjakso: klo 9-17 Sijainti: 65,01 25,39 (Lat/long) noin 30 km luoteeseen ampumaradalta Säähavaintoaseman kuvaus: Oulunlahden länsirannikkoa, Vihreäsaaren niemen länsikärjessä. Ympäristö pääosin heinää kasvavaa täyttömaata sekä teollisuusaluetta. Tuulimittari sijaitsee varastoalueella, länsisektorissa meri ja itäsektorissa joitakin matalia rakennuksia. Lähimmät rakennukset n. 150 m päässä. Manner varjostaa sektorissa astetta. Luoteeseen avointa merimaisemaa, etelän ja lännen välisessä sektorissa samoin, mutta Oulunsalon niemi 3-5 km päässä. Idässä kaupunkialue n. 3 km päässä, kaakossa n. 2 km päässä Oritkarin satama-alue jossa korkeita nostureita ja tehtaita piippuineen. Huom! Tämä sääasema edustaa Oulun rannikkoseutua, ei kaupunkia, jonka ilmasto on mantereisempi. 15, , , , T09:00:00Z T09:20:00Z T09:40:00Z T10:00:00Z T10:20:00Z T10:40:00Z Lämpötila, o C Oulun Vihreäsaari (Ilmatieteen laitos) T11:00:00Z T11:20:00Z T11:40:00Z T12:00:00Z T12:20:00Z T12:40:00Z T13:00:00Z T13:20:00Z T13:40:00Z T14:00:00Z T14:20:00Z T14:40:00Z T15:00:00Z T15:20:00Z T15:40:00Z T16:00:00Z T16:20:00Z T16:40:00Z T17:00:00Z T09:00:00Z T09:20:00Z T09:40:00Z T10:00:00Z T10:20:00Z T10:40:00Z Tuulen nopeus 10 min, m/s Oulun Vihreäsaari (Ilmatieteen laitos) T11:00:00Z T11:20:00Z T11:40:00Z T12:00:00Z T12:20:00Z T12:40:00Z T13:00:00Z T13:20:00Z T13:40:00Z T14:00:00Z T14:20:00Z T14:40:00Z T15:00:00Z T15:20:00Z T15:40:00Z T16:00:00Z T16:20:00Z T16:40:00Z T17:00:00Z T09:00:00Z T09:20:00Z T09:40:00Z T10:00:00Z T10:20:00Z Tuulen suunta, astetta Oulun Vihreäsaari (Ilmatieteen laitos) T10:40:00Z T11:00:00Z T11:20:00Z T11:40:00Z T12:00:00Z T12:20:00Z T12:40:00Z T13:00:00Z T13:20:00Z T13:40:00Z T14:00:00Z T14:20:00Z T14:40:00Z T15:00:00Z T15:20:00Z T15:40:00Z T16:00:00Z T16:20:00Z T16:40:00Z T17:00:00Z T09:00:00Z T09:20:00Z T09:40:00Z T10:00:00Z T10:20:00Z T10:40:00Z Suhteellinen kosteus (Rh), % Oulun Vihreäsaari (Ilmatieteen laitos) T11:00:00Z T11:20:00Z T11:40:00Z T12:00:00Z T12:20:00Z T12:40:00Z T13:00:00Z T13:20:00Z T13:40:00Z T14:00:00Z T14:20:00Z T14:40:00Z T15:00:00Z T15:20:00Z T15:40:00Z T16:00:00Z T16:20:00Z T16:40:00Z T17:00:00Z

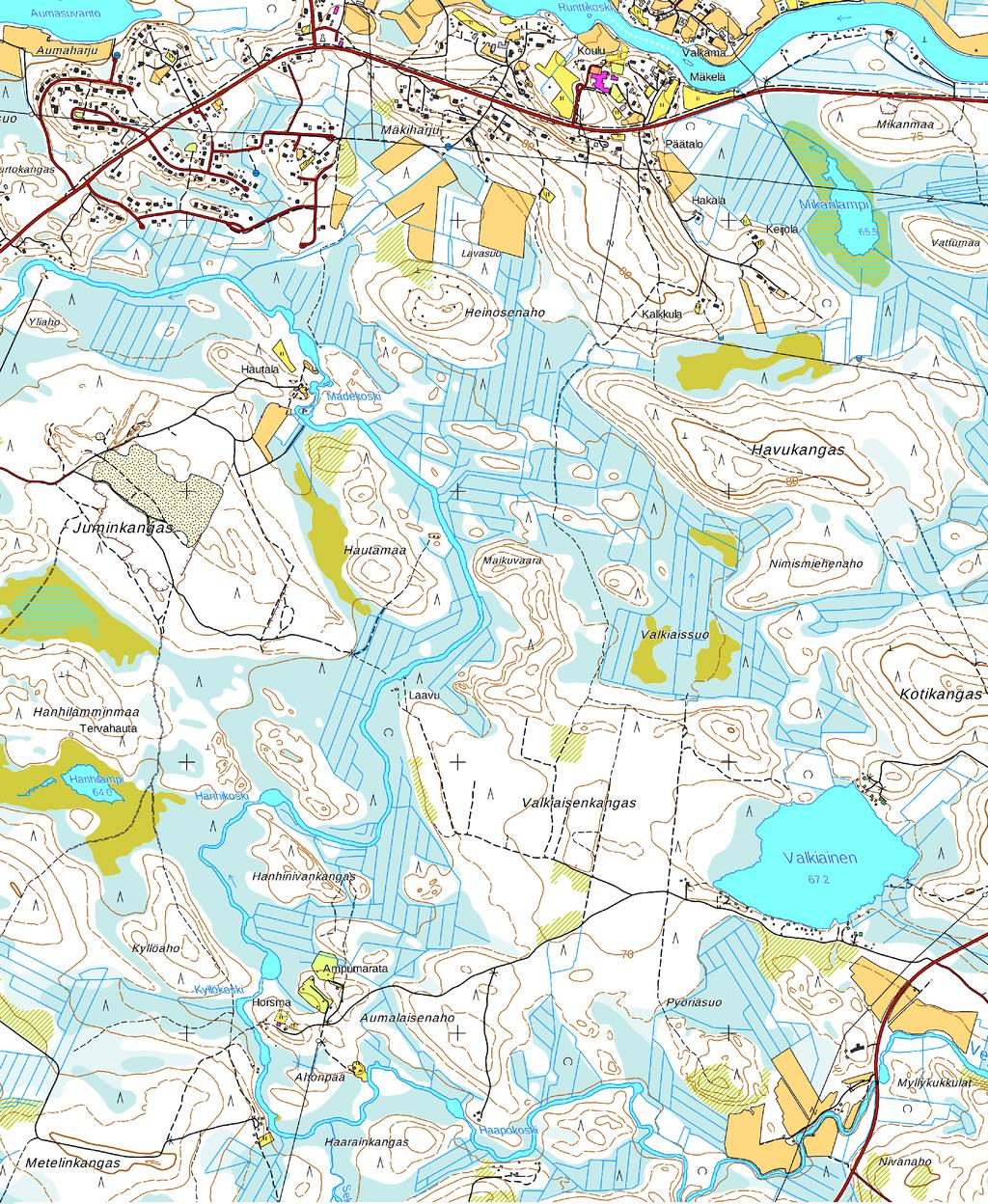

24 Mittauspiste 3 Mittauspiste 4 Mittauspiste 2 Y:\MELU\ Ylikiimingin ampumaradan melumittaus\piirustukset\ylikiimingin_melumittauspisteet.dwg Tunn. Kiväärirata Mittauspiste m Lukum. Rakennuskoht een nimi ja osoite h yv. Muutos Haulikkorata c Maanmittauslaitoksen avointa aineistoa 9/2016 Ylikiimingin metsästysseura ry Ylikiimingin ampumarata Melumittaus Ramboll Finland Oy Niemenkatu LAHTI puh fax Su u nn.ala Piirustusnro piir. Mittauspiste 5 Piirustuks en sisältö suunn. Työnro Nimim. Tiedosto Muutos pvm Päiväys Mittakaa va Melumittauspisteiden sijainti 1: AKU VV V.Virtanen
