Laadunvarmistus IV-alan (huolto)töissä. Petteri Virranta

Transkriptio

1 Laadunvarmistus IV-alan (huolto)töissä Petteri Virranta

2 Kuinka eri työvaiheissa taataan hyvä vaatimusten mukainen laatu kaikille osapuolille? Mitä apuvälineitä voidaan käyttää? Kuinka laatu varmennetaan ja dokumentoidaan? Kenen vastuu? Haasteena näkymätön ilma ja näkymätön talotekniikka Kysymykset

3 Työn perusteet Alan lainsäädäntö Määräykset, ohjeet, suositukset Koulutus, tutkinnot Hyvät työtavat Alan kulttuuri ja moraali Tilaajan vaatimukset

4 Lainsäädäntöä Lait, asetukset Ministeriön asetukset Velv. standardit Rak. Mk D2, E1, E7, Uusina myös D3, D5, C3, C4 Sis. As. min. asetus 802/2001

5 Säädökset ja ohjeet Min. ohjeet, Rak. Mk ohjeosuudet Hyväksytty menettely Tekninen ratkaisu Asumisterveysohje 2003

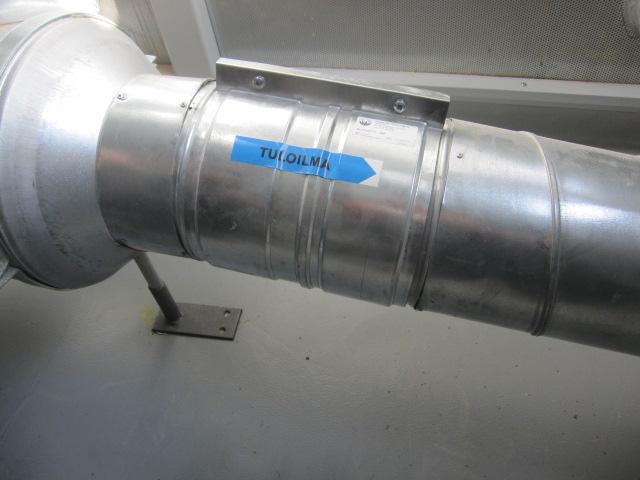

6 LVI-kortisto Talotekniikka RYL Sisäilmastoluokitus 2008 Sisäilmastoluokitus S1, S2, S3 Puhtausluokitus P1, P2 Pintamateriaalien luok. M1 Visuaalinen puhtausasteikko Iv-puhdistusalan oppikirja Ilmanvaihtojärjestelmän puhdistus ja tasapainotus 2008 Tietolähteet

7 Sisäilmastoluokitus taulukko Ilmanvaihtojärjestelmän puhtausluokan P1 vaatimukset: Luovutusvalmiin ilmanvaihtojärjestelmän sisäpinnan pölykertymän keskiarvo saa olla enintään 0,7 g/m² suodatinmenetelmällä mitattuna.

8 Ohjeita/määrityksiä Tulokanavisto on tarkastettava vähintään viiden vuoden välein. Kanavien likaisuus voidaan todeta määrittämällä kanavan sisäpinnan pölykertymä esim. suodatinmenetelmällä. Tarkastus suoritetaan vähintään viidestä eri pisteestä. Pölykertymän ollessa suurempi kuin 0,7 g/m² (P1-luokan järjestelmä) tai 1,5 g/m² (muut kuin P1-luokan järjestelmät) kanavisto on puhdistettava.

9 IV-malliasiakirjat LVI , KH X Urakkaohjelman laatiminen. Ilmanvaihtojärjestelmien puhdistus ja säätö. LVI , KH X Urakkatarjouspyynnön laatiminen. Ilmanvaihtojärjestelmien puhdistus ja säätö. LVI , KH X Työselostuksen laatiminen. Ilmanvaihtojärjestelmien puhdistus ja säätö. LVI , KH X Työturvallisuusliitteen laatiminen. Ilmanvaihtojärjestelmien puhdistus ja säätö. RT Urakkatarjouspyyntö, ilmanvaihtojärjestelmien puhdistus- ja säätö.

10 Ilmanvaihtojärjestelmän puhdistuksen tavoitetaso Puhdistustyön jälkeen kanavien pölykertymän tavoitetason tulee olla alle 0,5 g/m2 (metalli- ja muovikanavat). Tulo- ja poistoilmakanavien keskimääräinen pölykertymä tulee olla puhdistuksen jälkeen alle 0,5g/m2 ja yksittäisen mittauspisteen pölykertymä ei saa ylittää 1 g/m2. Keittiökanavissa ja poistoilmahuuvassa ei saa olla puhdistuksen jälkeen nestemäisessä muodossa olevaa rasvaa tai muuta irtonaista epäpuhtautta. Muiden kuin metalli- ja muovikanavien tavoitetaso on määriteltävä erikseen.

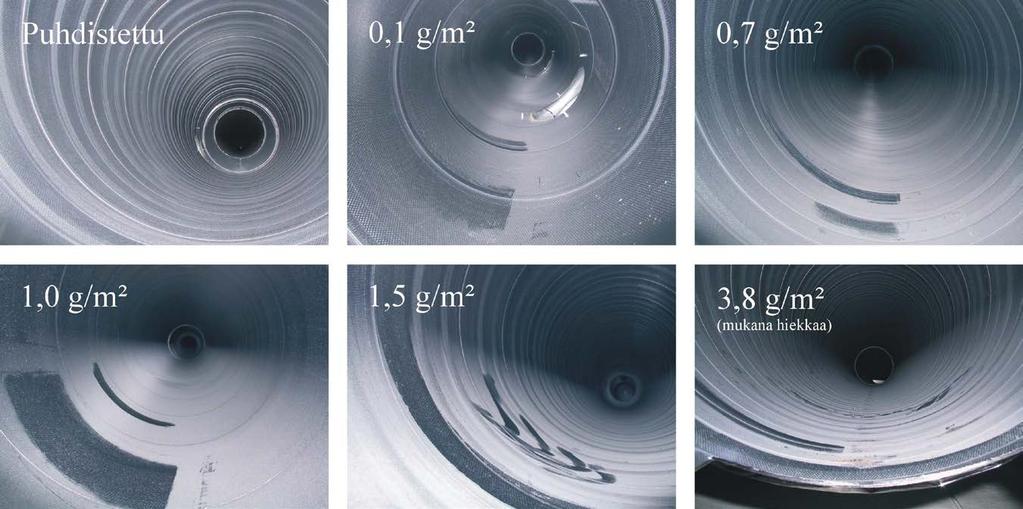

11 Visuaalinen tarkastusasteikko

12 Ilmanvaihtolaitoksen puhtauden tarkastaminen Visuaalinen tarkastus Riittävän puhdas Kiista tai rajatapaus Likainen Lisänäytteet Kvantitatiivinen suodatinnäytteenotto Puhdistetaan Hyväksytään Dokumentointi

13 Laadunvarmennus Vakioidut työmenetelmät ja tekniikka Laatujärjestelmä Dokumentointi Laadun/Puhtauden mittaus

14 Dokumentointi Työn ja laadun dokumentointi: Raportit, työmaapäiväkirjat,kokoukset Valvonta/ kontrolli Visuaalinen tarkastus Digivalokuvat, videokuvaus, Vastaanottotarkastus

15 Puhtauden tarkastusmenetelmiä Optinen geeliteippimenetelmä Suodatinnäytteenotto Kangaspyyhintä Punnitusteippi Pölykerroksen paksuuden mittaus Näyttee notto suulake Magneettinen sabluuna Adap teri Taustap ahvi Suodatink otelo Näyttee n- ottosuo datin Imulet ku pump ulle Suodatink otelon muovitulp at

16 Kvantitatiiviset menetelmät SUODATINMENETELMÄ pöly imuroidaan tunnetulta, sapluunalla rajatulta pinta-alalta punnitulle suodattimelle, irrotuksessa käytetään pehmeää suutinta suorakaidekanavassa kanavassa näyte kerätään kanavan pohjalta pyöreä kanava: näytteenottoalue vakioitu kanavan kokoon näytteenottoalue rajoittuu kanavan pohjan keskipisteeseen ja vaakatason leveimpään kohtaan

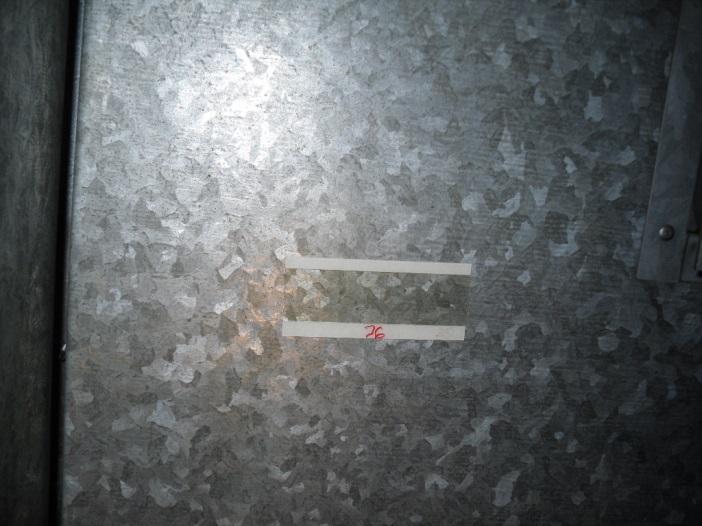

17 Kvantitatiiviset menetelmät GEELITEIPPIMENETELMÄ menetelmä kehitetty siivoustason mittaukseen tahmea, gelatiinilla käsitelty muovikalvo (geeliteippi) (30*70mm) painetaan pintaan vakiovoimalla (10N) kolme näytettä / piste pintaan jääneiden hiukkasten ala kokonaisalasta luetaan erityisellä optisella laitteella yksikkö prosentteina

18 Kvantitatiiviset menetelmät GEELITEIPPIMENETELMÄ tulosten tulkinta, esim. siivoustyön laaduntarkkailusta alle 5% lukeman pinnoilla pölyisyyttä ei paljaalla silmällä voi nähdä pidempään siivoamatta olleet pinnat antavat lukeman 10-15% ruotsalaisten tutkimusten mukaan 15-20% vastaa ~1g/m 2 ongelmia, pölyn koostumuseroista ja epätasaisesta jakaumasta johtuvat suuret erot rinnakkaisten näytteiden välillä ei laajempaa kokemusta Suomesta

19 BM Dustdetector - geeliteippimenetelmä

20

21 Kvantitatiiviset menetelmät PÖLYKERROKSEN PAKSUUS (Deposit Thickness Test) Kampamenetelmä (KuY) Elektromagneettiseen induktioon perustuva mittausmenetelmä (HVCA ohje)

22 Yhteenvetoa menetelmistä Visuaalinen tarkastus Ei -järjestelmällinen tarkastus Järjestelmällinen tarkastus Ei lomakkeita apuna, subjektiivinen näkemys Lomakkeet ja puhtausasteikot systemaattisuuden apuna. Aputekniikkoina valokuvaus ja videokuvaus, jotka mahdollistavat tallennuksen, opittuna luotettava Kvantitaviiset pölykertymän määritysmenetelmät Menetelmä Yksikkö Huomautuksia Suodatinnäytteenotto g/m 2 yleisin kvantitatiivinen, toistettava Kangaspyyhintä g/m 2 tehokas käytettäessä liuotinta Punnitusteippimenetelmä g/m 2 sopiva alhaisille pölykertymille (<~4 g/m 2 ) Geeliteippimenetelmä % tarvitsee erikoisvarusteita, sopii alhaisille pölykertymille Pölykertymän paksuuden mittaus µm tarvitaan erityinen mittari, ei referenssejä Suomessa

23 Yhteenvetoa menetelmistä Kvantitatiiviset menetelmät mikrobimäärityksiin sivelynäytteen viljely CFU/m 2 elinkykyisten mikrobien tunnistus mahdollista pölynäytteen viljely CFU/g elinkykyisten mikrobien tunnistus mahdollista vesinäytteen viljely CFU/ml sopiva kostutuslaitteiden hygienian seurantaan itiöiden kokonaismäärän laskenta #/g antaa tiedon kokonaismäärästä, tarvitaan erityistä laskentatekniikka, pöly häiritsee erityisesti siitepöly Kvantitatiivisen menetelmät öljyjäämille Suodatinkontaktimenetelmä mg/m 2 Infrapunaspektroskooppinen tai kaasukromatografinen analyysi

24 Ongelmia

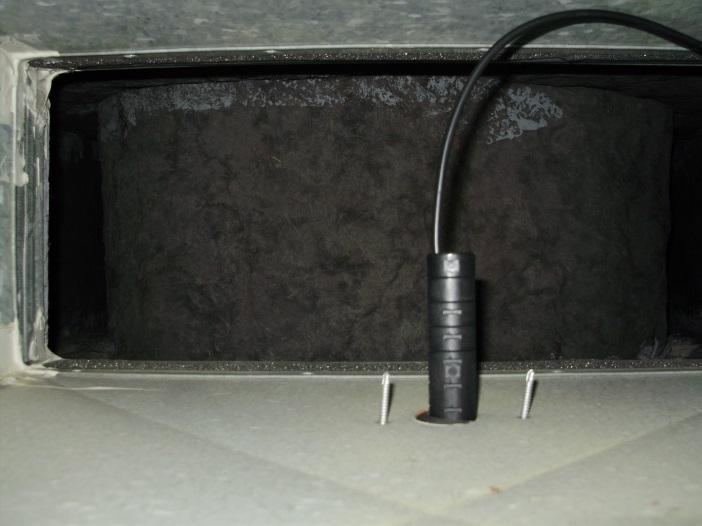

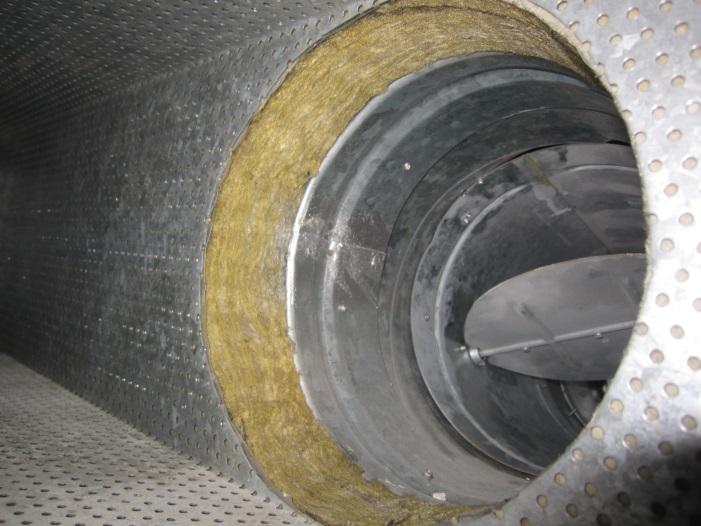

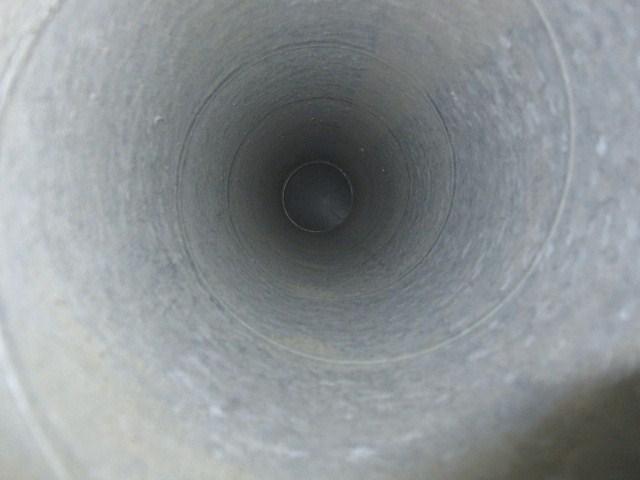

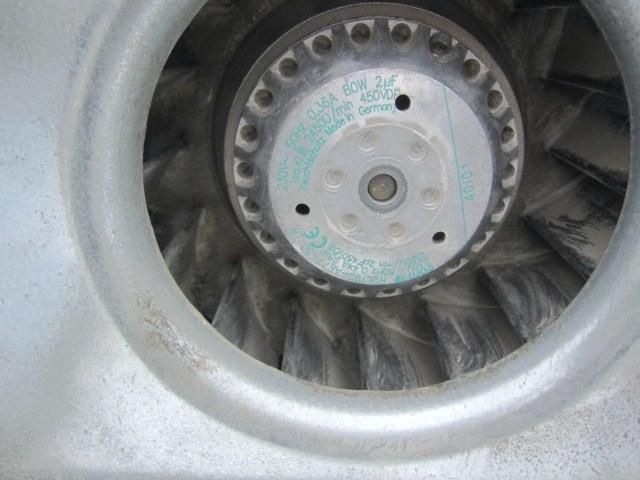

25 Kuituongelmaa

26 Huonoa rakenustapaa

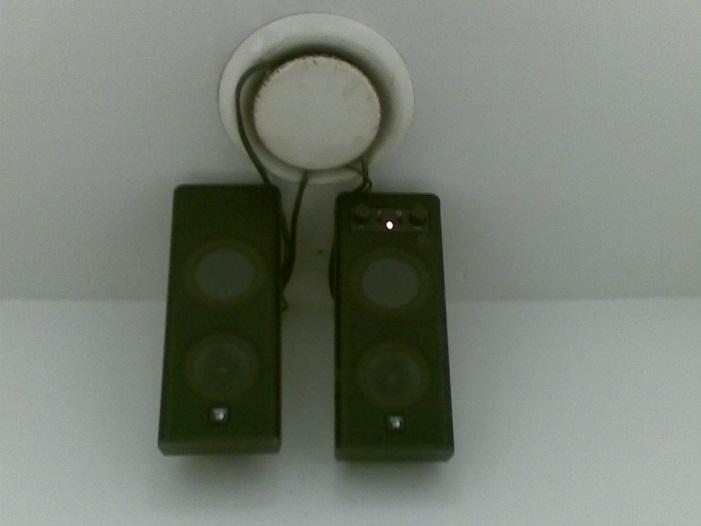

27 Sitä sun tätä

28 LAATU/LAADUNVARMISTUS On pelkästään TAHTO-kysymys, työkaluja on riittämiin!
