1 Kuivurikoneisto ASENNUSOHJE S-SARJA M-SARJA C-SARJA Lue tämä manuaali ennen laitteen käyttöä. Ohjeiden ja varoituksien noudattamatta jättäminen saattaa johtaa vakavaan vammaan, kuolemaan tai omaisuusvahinkoon. Pidä manuaali tallessa. ID: D085_FI

2

3 Sisältö Alkusanat Takuu ja takuuehdot 5 Turvallisuus 6. Kuivurin kokoaminen 0.. Kuivurin yleiskatsaus 0... Symboli- ja merkintäopas.. Syöttölaitteen kiinnittäminen tukirakenteeseen... Matala jalusta... Korkea jalusta.. Kuivauskennojen kiinnittäminen syöttölaitteeseen 6.. Viljasiilojen kiinnittäminen kuivauskennoihin 9.5. Viljasiilon katon kiinnittäminen. Komponenttien kokoaminen.. Komponenttikatsaus.. Tukirakenne 5... Matala jalusta 5... Korkea jalusta 6.. Huoltoluukku, ilmanotot / ilmanpoistot ja kattoluukku... Huoltoluukun kokoaminen... Ilmanottojen / ilmanpoistojen kokoaminen 6... Kattoluukun kokoaminen 0.. Syöttölaite... Ilmakotelon kiinnittäminen syöttölaitteeseen.5. Kuivauskenno ja ilmakotelo Kevyen kuivauskennon kokoaminen Kahden kevyen kuivauskennon kiinnittäminen toisiinsa Raskaan kuivauskennon kokoaminen Kahden raskaan kuivauskennon kiinnittäminen toisiinsa Ilmakotelon kiinnittäminen kuivauskennoon Vajaaeräosion kiinnittäminen ilmakoteloon Yläilmakotelon kiinnittäminen kevyeen kuivauskennoon Yläilmakotelon kiinnittäminen raskaaseen kuivauskennoon Ilmanoton / ilmanpoiston kiinnittäminen C-sarjan kuivureihin (malli C) Viljasiilojen kokoaminen.6.. Viljasiilon kokoaminen.6.. Kahden viljasiilokerroksen yhdistäminen toisiinsa Viljasiilon katon kokoaminen

4 ALKUSANAT Tässä käyttöohjeessa kuvataan Mepu-kuivurikoneiston kokoaminen. Lue tämä käyttöohje ennen laitteiston kokoamista. Tutustu toimintaohjeisiin ja tarvittaviin turvatoimenpiteisiin, jotta kokoaminen tapahtuu tehokkaasti ja turvallisesti. Kaikkien kokoamisalueella oleskelevien on tunnettava kaikki turvaohjeet. Säilytä tämä käyttöohje saatavilla toistuvia tietojen tarkistamisia varten ja käy se läpi uusien työntekijöiden kanssa. Jos tarvitset lisätietoja tai apua, ota yhteyttä jälleenmyyjääsi tai Mepu Oy:n huoltonumeroon.

5 TAKUU JA TAKUUEHDOT Tämä tuote on tarkoitettu ammattilaisen käyttöön. Laitteen asentaminen, käyttäminen ja huoltaminen edellyttävät normaaleja yleistietoja ja -taitoja koneista ja laitteista, joita voidaan olettaa ammattimaisen maanviljelijän omaavan. Takuuehdot Kuivurikoneistolle myönnetään kk:n takuu käyttöönotosta, kuitenkin enintään 8kk tavaran laskutuspäivästä. Mepu Oy ei vastaa virheistä, jotka ilmenevät edellä mainittujen aikarajojen jälkeen. Mepu Oy sitoutuu korjaamalla tai vaihtamalla poistamaan suunnittelusta, raaka-aineesta tai valmistuksesta johtuvat tavaran virheet. Muusta välittömästä tai välillisestä vahingosta tai tappiosta ei vastata. Takuu ei koske virheitä, jotka aiheutuvat ostajan luovuttamasta materiaalista tai ostajan osoittamasta tai yksilöimästä rakenneratkaisusta. Mepu Oy:n takuu ja virhevastuu eivät myöskään koske vähäisiä virheitä ja poikkeamia, joilla ei ole oleellista vaikutusta kuivurikoneiston käyttöön ja toimivuuteen. Takuu ei koske virheitä, jotka aiheutuvat vaaranvastuun siirtymisen jälkeen ilmaantuneista syistä. Takuu ei esimerkiksi koske virheitä, jotka aiheutuvat tavaroiden edellyttämien käyttö- ja säilytysolosuhteiden tai käyttöohjeiden laiminlyönnistä tai tavaran virheellisestä käytöstä. Tässä yhteydessä tavaran virheelliseksi käytöksi katsotaan myös mm. käsiteltävän materiaalin keskimääräisestä laadusta merkittävästi poikkeavan tai laitteeseen kuulumattoman materiaalin syöttämistä laitteeseen, kuten esim. viljankuivurien osalta keskimääräistä merkittävästi kosteamman ja / tai keskimääräistä merkittävästi enemmän rikkaruohoja ja / tai muita epäpuhtauksia kuten kiviä, maa-ainesta tai vierasesineitä sisältävän materiaalin syöttämistä kuivuriin tai esim. isokokoisia kiviä sisältävän materiaalin syöttämistä kuljettimille. Takuu ei koske ostajan suorittaman puutteellisen huollon, virheellisen asennuksen tai ilman Mepu Oy:n kirjallista suostumusta tekemien muutosten tai korjauksen aiheuttamaa virhettä. Takuu ei myöskään koske normaalia kulumista tai huononemista. Virheen ilmaantuessa ostajan on tehtävä kirjallinen virheilmoitus ilman aiheetonta viivästystä. Virheilmoituksessa on kuvattava, miten virhe ilmenee. Mikäli on syytä olettaa, että virhe saattaa aiheuttaa lisävahinkoa, tavaran käyttö on lopetettava ja virheilmoitus on tehtävä heti. Ellei näin tapahdu, ostaja menettää oikeutensa esittää vaatimuksia sellaisesta vahingosta, joka heti tehdyllä tavaran käytön lopettamisella ja / tai virheilmoituksella olisi vältetty. Jos ostajan ilmoitettua virheestä ilmenee, ettei tavarassa ole Mepu Oy:n vastuulla olevaa virhettä, Mepu Oy:llä on oikeus korvaukseen virheilmoituksen hänelle aiheuttamasta työstä ja kuluista. Mikäli virheen korjaaminen edellyttää puuttumista muuhunkin kuin Mepu Oy:n toimittamaan tavaraan, Mepu Oy ei vastaa siitä aiheutuvasta työstä eikä kuluista. Kun tavaran jossakin osassa esiintynyt virhe on poistettu, Mepu Oy vastaa tavaran korjatusta tai vaihdetusta osasta kuten alkuperäisestä toimituksesta 8 kuukauden ajan. Mepu Oy ei kuitenkaan vastaa tavaran missään osassa esiintyvästä virheestä tai tavaran aiheuttamasta vahingosta pidempään kuin 6 kuukautta alkuperäisen vastuuajan alkamisesta lukien. 5

6 TURVALLISUUS Yleinen turvallisuusosio sisältää ohjeita, jotka liittyvät kaikkiin turvallisuuskäytäntöihin. Tiettyyn erityisalueeseen (esim. kokoamisturvallisuus) liittyvät ohjeet löytyvät vastaavasta osiosta. Lue aina kaikki ohjeet, ei ainoastaan turvallisuutta koskevaa yhteenvetoa, ennen kuin teet mitään laitteistolle. SINÄ olet vastuussa tuotteen TURVALLISESTA käytöstä ja huollosta. SINUN täytyy varmistaa, että sinä itse ja kuka tahansa muu, joka tulee työskentelemään tuotteen lähettyville, on tietoinen kaikista käytännöistä ja tiedoista, jotka liittyvät TURVALLISUUTEEN ja sisältyvät tähän ohjekirjaan. Muista, että SINÄ olet avain turvallisuuteen. Hyvät turvallisuuskäytännöt eivät suojaa ainoastaan sinua vaan myös ihmisiä ympärilläsi. Tee näistä käytännöistä turvallisuusohjelmasi toimiva osa. On käyttäjän tai operaattorin vastuulla lukea ja ymmärtää käyttöoppaan turvallisuusohjeet ja noudattaa niitä. Kaikki onnettomuudet voidaan välttää. Laitteiston omistajan pitää opastaa ja käydä ohjeet läpi ennen laitteen käyttöä ja vähintään kerran vuodessa kaikkien työntekijöiden kanssa, ennen kuin heidän annetaan käyttää laitetta. Kouluttamattomat käyttäjät / operaattorit altistavat itsensä ja sivulliset vakaville vammoille ja hengenvaaralle. Käytä laitteistoa vain suunniteltuun käyttötarkoitukseen. Älä muuta tuotetta millään tavoin. Luvattomat muutokset voivat heikentää toimintaa ja / tai turvallisuutta ja voivat vaikuttaa tuotteen käyttöikään. Kaikenlainen tuotteen muuttaminen mitätöi takuun. Älä päästä lapsia tai ulkopuolisia henkilöitä työskentelyalueelle. Pidä ensiaputarpeet saatavilla mahdollista tarvetta varten ja varmistu, että osaat käyttää niitä. Sähkölaitteet: Ennen sähkölaitteiden huoltoa, säätöjä tai korjauksia irrota pistokkeet, aseta kaikki kytkimet neutraaliin tai off-asentoon, pysäytä moottorit, poista virta-avain tai kytke pois virtalähde, ja odota, että kaikki liikkuvat osat pysähtyvät. Hanki paikalle palosammutin onnettomuuksien varalle. Säilytä sitä näkyvällä paikalla. Käytä asianmukaista suojavarustusta: suojakypärä työkäsineet turvakengät suojalasit kuulosuojaimet haalarit Noudata hyviä työskentelyalueen käytäntöjä: Pidä käyttöalue puhtaana ja kuivana. Varmista, että pistorasiat ja työkalut ovat asianmukaisesti maadoitettuja. Käytä riittävää valaistusta työn suorittamiseen. Ajattele TURVALLISUUTTA! Työskentele TURVALLISESTI! 6

7 Yleisiä turvallisuusohjeita Turvallisuutta koskeva varoitusmerkki ilmaisee tärkeitä turvallisuusohjeita sekä tuotteessa että oppaassa. Kun näet tämän symbolin, huomioi mahdollinen loukkaantumis- tai hengenvaara. Noudata turvallisuusohjeita.! Huomiosanat Huomioi turvallisuusohjeissa olevat huomiosanat: VAARA, VAROITUS, HUOMIO ja HUOMAUTUS. Turvallisuusohjeen yhteydessä oleva huomiosana on valittu seuraavien määritelmien mukaisesti. VAARA Ilmaisee välitöntä hengenvaarallista tilannetta, joka johtaa vakavaan loukkaantumiseen tai kuolemaan, jos sitä ei vältetä. VAROITUS Ilmaisee mahdollisesti hengenvaarallista tilannetta, joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan, jos sitä ei vältetä. HUOMIO Ilmaisee vaarallista tilannetta, joka voi johtaa lievään tai keskivakavaan loukkaantumiseen, jos sitä ei vältetä. HUOMAUTUS Ilmaisee mahdollisesti vaarallista tilannetta, joka voi johtaa omaisuusvahinkoon, jos sitä ei vältetä. Tärkeät turvallisuusasiat kuivurin käyttäjälle Mepu viljankuivaamoista on pyritty tekemään mahdollisimman turvallisia. Paikallisista olosuhteista, asennuksesta ja laitekokoonpanosta riippuen laitteiden käyttäjän on kuitenkin huomioitava muutamia turvallisuusseikkoja käyttäessään ja huoltaessaan laitteita.!!! Odottamaton käynnistyminen Kytke viljankuivaamon päävirta pois päältä aina ennen huolto-toimenpiteiden suorittamista. Tutustu kuivaamon ohjauksen toimintaan. Käyttöohjeet Lue kaikki viljankuivaamon laitteiden käyttöohjeet ennen asennuksen ja käytön aloittamista. Pääkytkin Kytke kuivaamon pääkytkin 0-asentoon kun huollat kuivuria tai avaat kuivurin laitteiden suojia. 7

8 Asennusturvallisuus Älä ota riskejä turvallisuuden suhteen. Komponentit saattavat olla suuria, painavia ja vaikeita käsitellä. Käytä töissä aina asianmukaisia työkaluja, luokiteltuja nostolaitteita ja nostureita. Laitteistoa kokoamassa on aina oltava kaksi tai useampia henkilöitä. Varmista, että työskentelyalueen valaistus on riittävä. Kiristä kaikki kiinnittimet niiden spesifikaatioiden mukaisesti. Älä vaihda pultteja, muttereita tai muita osia huonompilaatuisiin, kuin valmistajan toimittamat osat. Tikkaisiin liittyvä turvallisuus Ota seuraavat kohdat huomioon asennukseen, toimintaan tai huoltoon liittyvissä tehtävissä: Tunnista mahdolliset riskit käyttäessäsi tikkaita. Käytä hihnoja ja nostolaitteita materiaalin nostamiseen tikkaita ylös; pidä aina kolme kontaktikohtaa tikkaisiin. Varmista, ettei tikkaan askelmissa ole jäätä tai materiaalikertymiä, jotka vaikeuttavat kiipeämistä. Työtasoturvallisuus Varmista, että kaiteet on asennettu kunnolla ja että ne ovat hyvässä kunnossa. Varmista, että tasanteen pääsyovi on suljettu ennen ja jälkeen tasanteella työskentelyä. Huomioi siilon katon avoimet pääsyluukut. Varmista, että siilon katon pääsyluukku on kiinni, ennen kuin poistut tasanteelta. Työntekijöiden lukumäärä Yksin työskentely voi olla vaarallista. Ota huomioon seuraavat kohdat: Tunnista yksin työskentelyn riskit työpisteelläsi ja varmista, että toimenpiteisiin ryhdytään niiden pienentämiseksi. Älä käytä, kokoa tai huolla laitteistoa yksin. Varmista, että huolto suoritetaan työpaikan kaikkien turvaohjelmien mukaisesti ja varmista, että kaikki työntekijät ovat tietoisia tehtävistä huoltotöistä. Työskentely korkealla Varmista, että kaiteet on asennettu kunnolla ja että ne ovat hyvässä kunnossa. Varmista, että putoamisen varalta on ryhdytty toimenpiteisiin, jos kaiteet eivät ole asennettuna. Noudata työpaikan toimenpiteitä ja käytäntöjä, kun töitä tehdään korkealla. Älä tee korkealla töitä ilman suojavälineitä ja koulutusta. 8

9 9

10 . Kuivurin kokoaminen.. Kuivurin yleiskatsaus Kuvan.. malli on tarkoitettu ainoastaan viitekäyttöä varten. Viljasiilon katon kiinnittäminen (sivu ) Viljasiilojen kiinnittäminen kuivauskennoihin (sivu 9) Kuivauskennojen kiinnittäminen syöttölaitteeseen (sivu 6) Syöttölaitteen kiinnittäminen tukirakenteeseen (sivu ) Kuva.. Kaavakuva 0. KUIVURIN KOKOAMINEN.. KUIVURIN YLEISKATSAUS

11 ... Symboli- ja merkintäopas Tässä käyttöohjeessa käytetään seuraavia symboleita: SYMBOLI A # # # KUVAUS Osoittaa sijainnin. Osoittaa numeroidun mutterin. Osoittaa numeroidun pultin. Osoittaa elementin tietyn numeroidun osan. * Viittaa tärkeään viestiin, joka sijaitsee kuvan alla.. KUIVURIN KOKOAMINEN.. KUIVURIN YLEISKATSAUS

12 .. Syöttölaitteen kiinnittäminen tukirakenteeseen... Matala jalusta A Kuva.. Syöttölaite ja matala jalusta. KUIVURIN KOKOAMINEN.. SYÖTTÖLAITTEEN KIINNITTÄMINEN TUKIRAKENTEESEEN

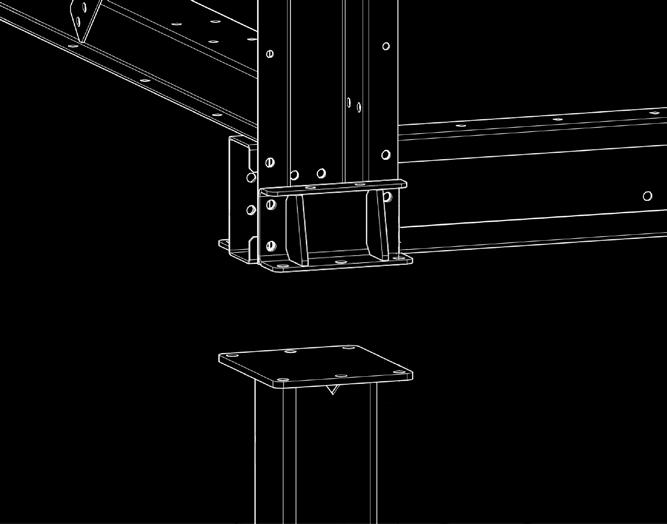

13 A Kuva.. Syöttölaitteen kiinnittäminen matalaan jalustaan Syöttölaite Matala jalusta Laippamutteri M, DIN69 Kuusiokannallinen pultti Mx5, DIN9. KUIVURIN KOKOAMINEN.. SYÖTTÖLAITTEEN KIINNITTÄMINEN TUKIRAKENTEESEEN

14 ... Korkea jalusta A Kuva.. Syöttölaite ja korkea jalusta. KUIVURIN KOKOAMINEN.. SYÖTTÖLAITTEEN KIINNITTÄMINEN TUKIRAKENTEESEEN

15 A Kuva.5. Syöttölaitteen kiinnittäminen korkeaan jalustaan Syöttölaite Korkea jalusta Laippamutteri M, DIN69 Kuusiokannallinen pultti Mx5, DIN9. KUIVURIN KOKOAMINEN.. SYÖTTÖLAITTEEN KIINNITTÄMINEN TUKIRAKENTEESEEN 5

16 .. Kuivauskennojen kiinnittäminen syöttölaitteeseen Huom! Osia ilmakotelosta on poistettu kuvista.6,.7 ja.8. A B Kuva.6. Syöttölaite ja kuivauskennot 6. KUIVURIN KOKOAMINEN.. KUIVAUSKENNOJEN KIINNITTÄMINEN SYÖTTÖLAITTEESEEN

17 A Kuva.7. Kuivauskennojen kiinnittäminen syöttölaitteeseen Kuivauskennon sivuseinä Syöttölaite Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60. KUIVURIN KOKOAMINEN.. KUIVAUSKENNOJEN KIINNITTÄMINEN SYÖTTÖLAITTEESEEN 7

18 B Kuva.8. Kuivauskennojen kiinnittäminen syöttölaitteeseen Ulkoinen tukilista Kiinnityslevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 8. KUIVURIN KOKOAMINEN.. KUIVAUSKENNOJEN KIINNITTÄMINEN SYÖTTÖLAITTEESEEN

19 .. Viljasiilojen kiinnittäminen kuivauskennoihin A B Kuva.9. Viljasiilon kiinnittäminen kuivauskennoihin. KUIVURIN KOKOAMINEN.. VILJASIILOJEN KIINNITTÄMINEN KUIVAUSKENNOIHIN 9

20 A Kuva.0. Viljasiilon kiinnittäminen kuivauskennoihin Viljasiilon sivuseinä Kuivauskennon sivuseinä Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 0. KUIVURIN KOKOAMINEN.. VILJASIILOJEN KIINNITTÄMINEN KUIVAUSKENNOIHIN

21 B Kuva.. Viljasiilon kiinnittäminen kuivauskennoihin Ulkoinen tukilista Kiinnityslevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60. KUIVURIN KOKOAMINEN.. VILJASIILOJEN KIINNITTÄMINEN KUIVAUSKENNOIHIN

22 .5. Viljasiilon katon kiinnittäminen A B Kuva.. Viljasiilo ja viljasiilon katto A Kuva.. Viljasiilon katon kiinnittäminen viljasiiloon Viljasiilon katon sivuseinä Viljasiilon sivuseinä Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60. KUIVURIN KOKOAMINEN.5. VILJASIILON KATON KIINNITTÄMINEN

23 B Kuva.. Viljasiilon katon kiinnittäminen viljasiiloon Viljasiilon katto Viljasiilo Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60. KUIVURIN KOKOAMINEN.5. VILJASIILON KATON KIINNITTÄMINEN

24 . Komponenttien kokoaminen.. Komponenttikatsaus Kuvan malli on tarkoitettu ainoastaan viitekäyttöä varten. Viljasiilon katto (sivu ) Viljasiilo (sivu ) Yläilmakotelo (sivu 97) Kuivauskennot / ilmakotelo (sivu 50) Vajaaerä-paneelit (sivu 8) Kuivauskennot / ilmakotelo (sivu 50) Ilmakotelo / syöttölaite (sivu ) Tukirakenne (sivu 5) Kuva.. Kaavakuva.. KOMPONENTTIKATSAUS

25 .. Tukirakenne... Matala jalusta Kuva.. Matala jalusta Kuva.. Matala jalka 809 Matala jalka.. TUKIRAKENNE 5

26 ... Korkea jalusta A C B Kuva.. Valmis korkea jalusta 6.. TUKIRAKENNE

27 A Kuva.5. Korkean jalustan kokoaminen 8008 Tukipalkki 80 Jalkapalkki 80 Vahvike 809 Vahvikepalkki 5 Laippamutteri M8, DIN69 6 Neliökantapultti M8x6, DIN60.. TUKIRAKENNE 7

28 B 5 6 Kuva.6. Korkean jalustan kokoaminen 89 Palkki 806 Puristinlevy 808 Pantalevy 80 Kiinnike 5 Laippamutteri M8, DIN69 6 Neliökantapultti M8x6, DIN TUKIRAKENNE

29 B Kuva.7. Korkean jalustan kokoaminen 800 Vahvikepalkki 80 Vahvike Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.. TUKIRAKENNE 9

30 B Kuva.8. Korkean jalustan kokoaminen 809 Vahvikepalkki 80 Vahvike Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN TUKIRAKENNE

31 B Kuva.9. Korkean jalustan kokoaminen 800 Vahvikepalkki Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.. TUKIRAKENNE

32 C 5 Kuva.0. Korkean jalustan kokoaminen 806 Puristinlevy 89 Palkki 80 Laippa Laippamutteri M, DIN69 5 Kuusiokannallinen laippapultti Mx0, DIN69.. TUKIRAKENNE

33 C Kuva.. Korkean jalustan kokoaminen 80 Vahvike 809 Vahvikepalkki Laippamutteri M6, DIN69 Kuusiokannallinen laippapultti Mx0, DIN69.. TUKIRAKENNE

34 .. Huoltoluukku, ilmanotot / ilmanpoistot ja kattoluukku... Huoltoluukun kokoaminen Kuva.. Valmis huoltoluukku.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU

35 Kuva.. Räjähdyskuva huoltoluukusta 780 Kuusiokannallinen pultti M0x55, DIN Huoltoluukkurunko 59 Ovirunko-osio Ovirunko-osio Ovirunko-osio 7 Kuusiokantamutteri M5, DIN0 8 Kuusiokantamutteri M0, DIN0 9 Kuusiokannallinen pultti M8x0, DIN Huoltoluukkun ovi 598 Kannatin Kuusiokantamutteri M8, DIN0 Mutteri Pultti M5x6, DIN Kahva.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU 5

36 ... Ilmanottojen / ilmanpoistojen kokoaminen Kuva.. Valmis pieni ilmanotto / -poisto 6.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU

37 5 6 Kuva.5. Räjähdyskuva pienestä ilmanotosta / -poistosta 778 Ilmanotto / -poisto 808 Ilmanotto / -poisto Ilmanotto / -poisto Ruuvi, 8x PK Ilmakotelon tukikannatin Ilmakotelon tukikannatin.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU 7

38 Kuva.6. Valmis suuri ilmanotto / -poisto 8.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU

39 7 5 6 Kuva.7. Räjähdyskuva suuresta ilmanotosta / -poistosta 6688 Ilmakotelopaneeli 797 Ilmakotelopaneeli 6695 Ilmakotelopaneeli 796 Ilmakotelopaneeli 5 Ilmanotto / -poistoaukko 6 Ruuvi, 8x PK Ilmakotelopaneeli.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU 9

40 ... Kattoluukun kokoaminen Kuva.8. Valmis kattoluukku 0.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU

41 7 6 5 Kuva.9. Räjähdyskuva kattoluukusta 766 Kattoluukkupaneeli Kattoluukkuovi kokonaisuudessaan 765PK Kattoluukkupaneeli 777 Kattoluukkuvahviste Kattoluukkuvahviste 6 76 Kattoluukkupaneeli Kattoluukkupaneeli.. HUOLTOLUUKKU, ILMANOTOT / ILMANPOISTOT JA KATTOLUUKKU

42 .. Syöttölaite... Ilmakotelon kiinnittäminen syöttölaitteeseen Osio... koskee kaikkia malleja. Kuva.0. Syöttölaite ilmakotelo kiinnitettynä.. SYÖTTÖLAITE

43 C B A B B 5 C 7 6 Kuva.. Räjähdyskuva ilmakotelosta 780 Ilmakotelon tukikannatin 780PK Ilmakotelon tukikannatin 6 Ilmakotelopaneeli Huoltoluukku kokonaisuudessaan * 5 Ilmanotto kokonaisuudessaan ** Ilmakotelopaneeli Ilmakotelopaneeli * Katso osio... sivulla huoltoluukun kokoamisohjeita varten. ** Katso osio... sivulla 6 ilmanoton kokoamisohjeita varten... SYÖTTÖLAITE

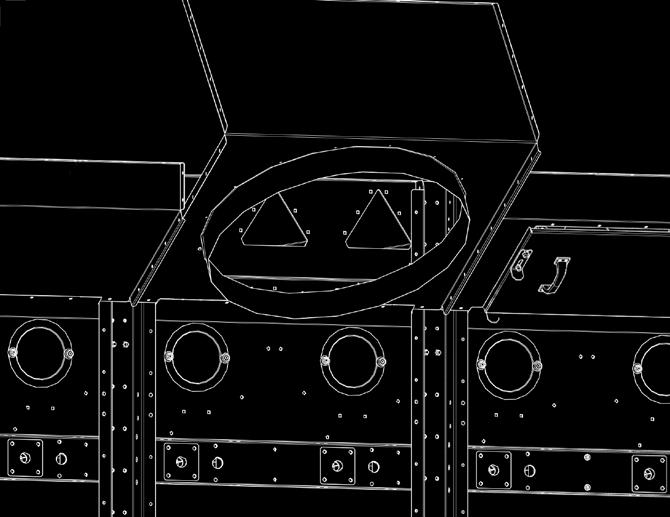

44 A Kuva.. Ilmakotelon tukikannattimien kiinnittäminen syöttölaitteeseen 780 Ilmakotelon tukikannatin 780PK Ilmakotelon tukikannatin Syöttölaite Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 6 Ruuvi.. SYÖTTÖLAITE

45 B 5 5 Kuva.. Huoltoluukun kiinnittäminen syöttölaitteeseen 780 Ilmakotelon tukikannatin 780PK Ilmakotelon tukikannatin Huoltoluukku kokonaisuudessaan * Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 * Katso osio... sivulla huoltoluukun kokoamisohjeita varten... SYÖTTÖLAITE 5

46 B 5 5 Kuva.. Ilmanoton kiinnittäminen syöttölaitteeseen 780 Ilmakotelon tukiliitoskohta 780PK Ilmakotelon tukiliitoskohta Ilmanotto kokonaisuudessaan * Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 * Katso osio... sivulla 6 ilmanoton kokoamisohjeita varten. 6.. SYÖTTÖLAITE

47 B 5 5 Kuva.5. Ilmakotelopaneelin kiinnittäminen syöttölaitteeseen 780 Ilmakotelon tukikannatin 780PK Ilmakotelon tukikannatin 778 Paneeli Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60.. SYÖTTÖLAITE 7

48 B 5 5 Kuva.6. Ilmakotelokomponenttien kiinnittäminen toisiinsa 778 Ilmakotelopaneeli Ilmanotto kokonaisuudessaan * Huoltoluukku kokonaisuudessaan ** Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 * Katso osio... sivulla 6 ilmanoton kokoamisohjeita varten. ** Katso osio... sivulla huoltoluukun kokoamisohjeita varten. 8.. SYÖTTÖLAITE

49 C Kuva.7. Ilmakotelopaneelin kiinnittäminen syöttölaitteeseen 675 Ilmakotelon sivupaneeli 778 Ilmakotelopaneeli Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.. SYÖTTÖLAITE 9

50 .5. Kuivauskenno ja ilmakotelo.5.. Kevyen kuivauskennon kokoaminen Kuva.8. Valmis kevyt kuivauskenno KUIVAUSKENNO JA ILMAKOTELO

51 Kuva.9. Räjähdyskuva kevyestä kuivauskennosta 6678 Kuivauskennovahviste 778 Kuivauskennopaneeli 77PK Harjalevy 77 Harjalevy Kuivauskennopaneeli 6 77PK Kuivauskennopaneeli Kuivauskennopaneeli 8 77 Kuivauskennopaneeli 9 77 Harjalevy Kuivauskennovahviste.5. KUIVAUSKENNO JA ILMAKOTELO 5

52 5 Kuva.0. Harjalevyn vahvikkeet 77 Harjalevy 775 Harjalevyn vahvike 776 Harjalevyn vahvike Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN KUIVAUSKENNO JA ILMAKOTELO

53 Kuva.. Harjalevyn kiinnittäminen kevyeen kuivauskennoon 778 Kuivauskennopaneeli * 779 Kuivauskennopaneeli 77 Harjalevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 5

54 Kuva.. Valmis kevyt kuivauskenno - päätyseinä 5.5. KUIVAUSKENNO JA ILMAKOTELO

55 Kuva.. Kevyen kuivauskennon päätyseinän komponentit 77PK Harjalevy * 77 Harjalevy 77PK Kuivauskennon päätyseinäpaneeli * 77 Kuivauskennon päätyseinäpaneeli 657 Kuivauskennon päätyseinäpaneeli * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 55

56 Kuva.. Kevyen kuivauskennon päätyseinän kokoaminen 77PK Harjalevy * 77 Harjalevy 6770 Harjalevyn vahvike 778 Harjalevyn vahvike 777 Harjalevyn vahvike 5 77PK Kuivauskennopaneeli * 5 77 Kuivauskennopaneeli Kuivauskennopaneeli 7 Laippamutteri M8, DIN69 8 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

57 Kuva.5. Kevyen kuivauskennon vahvisteen kiinnittäminen 660 Kuivauskennovahviste * 6678 Kuivauskennovahviste Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 57

58 .5.. Kahden kevyen kuivauskennon kiinnittäminen toisiinsa A Kuva.6. Kaksi kevyttä kuivauskennoa kiinnitettynä KUIVAUSKENNO JA ILMAKOTELO

59 A Kuva.7. Kahden kevyen kuivauskennon kiinnittäminen toisiinsa 660 Kuivauskennovahviste * 6678 Kuivauskennovahviste 66 Kiinnityslevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 59

60 .5.. Raskaan kuivauskennon kokoaminen Kuva.8. Valmis raskas kuivauskenno KUIVAUSKENNO JA ILMAKOTELO

61 Kuva.9. Räjähdyskuva raskaasta kuivauskennosta 6677 Kuivauskennovahviste 6678 Kuivauskennovahviste 65 Kuivauskennopaneeli 6676 Harjalevy 667 Harjalevy * PK Harjalevy 5 667PK Harjalevy * 6 67PK Kuivauskennopaneeli Kuivauskennopaneeli 8 68 Kuivauskennopaneeli Harjalevy Harjalevy * 0 67 Kuivauskennopaneeli 656 Kuivauskennovahviste 660 Kuivauskennovahviste * Ylin kuivauskenno edellyttää erilaiset harjalevyt. Käytä *-merkittyä harjalevyä kootessasi ylintä kuivauskennoa..5. KUIVAUSKENNO JA ILMAKOTELO 6

62 5 Kuva.0. Harjalevyn vahvikkeet 6676 Harjalevy 667 Harjalevy * 677 Harjalevyn vahvike 677 Harjalevyn vahvike ** Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 * Kaikissa raskaissa kuivurimalleissa ylin kuivauskenno on koottava käyttäen harjalevyä 667. ** Harjalevyn vahvike 677 asennetaan ainoastaan ilman poistopuolen päähän KUIVAUSKENNO JA ILMAKOTELO

63 Kuva.. Raskaan mallin kuivauskenno-osiot 65 Kuivauskennopaneeli 68 Kuivauskennopaneeli 6676 Harjalevy 667 Harjalevy * * Kaikissa raskaissa kuivurimalleissa ylin kuivauskenno on koottava käyttäen harjalevyä KUIVAUSKENNO JA ILMAKOTELO 6

64 5 5 Kuva.. Raskaan kuivauskennon osion kokoaminen 65 Kuivauskennopaneeli 68 Kuivauskennopaneeli 6676 Harjalevy 667 Harjalevy * Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 * Kaikissa raskaissa kuivurimalleissa ylin kuivauskenno on koottava käyttäen harjalevyä KUIVAUSKENNO JA ILMAKOTELO

65 Kuva.. Kahden raskaan kuivauskenno-osion kiinnittäminen toisiinsa Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.5. KUIVAUSKENNO JA ILMAKOTELO 65

66 Kuva.. Kuivauskennovahvisteen kiinnittäminen 660 Kuivauskennovahviste * 6678 Kuivauskennovahviste Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

67 .5. KUIVAUSKENNO JA ILMAKOTELO 67

68 Kuva.5. Valmis raskas kuivauskenno - päätyseinä KUIVAUSKENNO JA ILMAKOTELO

69 Kuva.6. Raskaan kuivauskennon päätyseinän komponentit 6675 Kuivauskennon harjalevy 667 Kuivauskennon harjalevy * 67 Kuivauskennopaneeli 67PK Kuivauskennopaneeli ** 657 Kuivauskennopaneeli * Kaikissa raskaissa kuivurimalleissa ylin kuivauskenno on koottava käyttäen harjalevyä 667. ** Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 69

70 Kuva.7. Raskaan kuivauskennon päätyseinän kokoaminen 6675 Kuivauskennon harjalevy 667 Kuivauskennon harjalevy * 67 Harjalevyn vahvike 6769 Harjalevyn vahvike 67 Kuivauskennopaneeli 67PK Kuivauskennopaneeli ** Kuivauskennopaneeli 6 Laippamutteri M8, DIN69 7 Neliökantapultti M8x6, DIN60 * Kaikissa raskaissa kuivurimalleissa ylin kuivauskenno on koottava käyttäen harjalevyä 667. ** Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

71 6 5 Kuva.8. Raskaan kuivauskennon lyhyen seinän ja vahvisteen kiinnittäminen 656 Kuivauskennovahviste * 6677 Kuivauskennovahviste Päätyseinän paneelisivu Sivuseinän paneelisivu Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN60 ** 6 Neliökantapultti M8x0, DIN60 ** * Näkyy kuvassa. ** Kuivauskennovahvisteen kiinnittämiseen käytetään kulmassa kahden pituisia pultteja. M8x0-pultteja käytetään kuivauskennovahvisteen kiinnittämiseen lyhyen seinän paneeleihin ja M8x6-pultteja käytetään kuivauskennovahvisteen kiinnittämiseen pitkän seinän paneeleihin..5. KUIVAUSKENNO JA ILMAKOTELO 7

72 .5.. Kahden raskaan kuivauskennon kiinnittäminen toisiinsa A Kuva.9. Kaksi raskasta kuivauskennoa kiinnitettynä 7.5. KUIVAUSKENNO JA ILMAKOTELO

73 A Kuva.50. Kahden raskaan kuivauskennon kiinnittäminen toisiinsa 6677 Kuivauskennovahviste * 656 Kuivauskennovahviste 66 Kiinnityslevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 7

74 .5.5. Ilmakotelon kiinnittäminen kuivauskennoon Huom! Moniin ilmakotelon laippoihin ja liitoskohtiin käytetään butyylimassaa. Butyylimassakohdat on merkitty tässä osiossa. Kuva.5. Kuivauskenno ilmakotelo kiinnitettynä 7.5. KUIVAUSKENNO JA ILMAKOTELO

75 * * * 5 Kuva.5. Räjähdyskuva ilmakotelosta * Ilmakotelovahvisteiden pituudet vaihtelevat. Katso kokoonpanopiirustuksestasi, kumpaa vahvistepituutta tarvitaan kokoamista varten. Kaikkien vahvisteiden osanumerot annetaan tämän osion materiaalitaulukoissa. Huom! Kuvassa.5. näkyy pienen ilmakotelon kokoamiseen tarvittavat osat. Joissakin tapauksissa suuren ilmakotelon kokoamiseen tarvitaan eri tukia ja paneeleita. Eri tuet ja paneelit luetellaan alemmassa taulukossa. Pienen ja suuren ilmakotelon kokoaminen tapahtuvat täysin samalla tavalla. Pienen ilmakotelon materiaalit 69 Ilmakotelotuki 69 Ilmakotelopaneeli 69 Ilmakotelovahviste ** 695 Ilmakotelovahviste 66 Ilmakotelovahviste ** 66 Ilmakotelovahviste 5 69 Ilmakotelopaneeli ** Näkyy kuvassa. Suuren ilmakotelon materiaalit 670 Ilmakotelotuki 69 Ilmakotelopaneeli.5. KUIVAUSKENNO JA ILMAKOTELO 75

76 Kuva.5. Ilmakotelotukien asettaminen kuivauskennovahvisteeseen Kuivauskennovahviste * 69 Ilmakotelotuki ** 670 Ilmakotelotuki * Vahvisteosanumero vaihtelee kuivauskennon mukaan. Katso osiosta.5.. sivulla 50 kevyen kuivauskennon ja osiosta.5.. sivulla 60 raskaan kuivauskennon kokoamisohjeet. ** Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

77 Kuva.5. Ilmakotelotuen kiinnittäminen kuivauskennovahvisteeseen Kuivauskennovahviste * 69 Ilmakotelotuki ** 670 Ilmakotelotuki Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Vahvisteosanumero vaihtelee kuivauskennon mukaan. Katso osiosta.5.. sivulla 50 kevyen kuivauskennon ja osiosta.5.. sivulla 60 raskaan kuivauskennon kokoamisohjeet. ** Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 77

78 Kuva.55. Ilmakotelovahvisteen asettaminen 69 Ilmakotelotuki * 670 Ilmakotelotuki 66 Ilmakotelovahviste * 66 Ilmakotelovahviste * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

79 Kuva.56. Ilmakotelovahvisteen kiinnittäminen kuivauskennotukeen 66 Ilmakotelovahviste * 66 Ilmakotelovahviste 69 Ilmakotelotuki * 670 Ilmakotelotuki Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 79

80 Kuva.57. Ilmakotelopaneelien ja -kannattimien kiinnittäminen 69 Kannatin 6 Ilmakotelopaneeli * / ** 69 Ilmakotelopaneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä ilmakotelopaneelien (6) välisiin laippoihin ja ilmakotelopaneelien ja kuivauskennovahvisteen väliseen liitäntään. ** Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

81 Kuva.58. Kulmavahvisteen kiinnittäminen 69 Ilmakotelovahviste * / ** 695 Ilmakotelovahviste ** 6 Ilmakotelopaneeli * / ** 69 Ilmakotelopaneeli ** Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa. ** Butyylimassaa on levitettävä ilmakotelovahvisteen ja ilmakotelopaneelien väliin..5. KUIVAUSKENNO JA ILMAKOTELO 8

82 Kuva.59. Ilmakotelopaneelien kiinnittäminen 69 Ilmakotelopaneeli * Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä ilmakotelopaneelien väliin KUIVAUSKENNO JA ILMAKOTELO

83 5 5 Kuva.60. Ilmakotelopaneelien kiinnittäminen (käänteinen kuvakulma) 66 Ilmakotelovahviste * 66 Ilmakotelovahviste 69 Kannatin 69 Ilmakotelotuki Laippamutteri M8, DIN69 5 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 8

84 .5.6. Vajaaeräosion kiinnittäminen ilmakoteloon Huom! Butyylimassaa levitetään useisiin vajaaerä-kokonaisuuden laippoihin ja liitoskohtiin. Butyylimassakohdat on merkitty tässä osiossa. Kuva.6. Kuivauskenno ja valmis ilmakotelo sekä vajaaeräosio 8.5. KUIVAUSKENNO JA ILMAKOTELO

85 6 5 Kuva.6. Räjähdyskuva vajaaerä-kokonaisuudesta Huom! Kuvassa.6. näkyy pienen vajaaerä-kokonaisuuden kokoamiseen tarvittavat osat. Joissakin tapauksissa suuren vajaaerä-kokonaisuuden kokoamiseen tarvitaan eri tukia ja paneeleita. Eri tuet ja paneelit luetellaan alemmassa taulukossa. Pienten ja suurten vajaaerä-kokonaisuuksien kokoaminen tapahtuvat täysin samalla tavalla. Pienen vajaaerä-kokonaisuuden materiaalit 69 Ilmakotelotuki 77 Vajaaerä-ilmavirtauspaneeli 70 Vajaaerä-sivupaneeli 66 Ilmakotelovahviste Ilmakotelovahviste 6 69 Ilmakotelopaneeli Suuren vajaaerä-kokonaisuuden materiaalit 670 Ilmakotelotuki 80 Vajaaerä-ilmavirtauspaneeli 89 Vajaaerä-sivupaneeli.5. KUIVAUSKENNO JA ILMAKOTELO 85

86 Ulkonäkymä Sisänäkymä Kuva.6. Kaksi näkymää vajaaerä-kokonaisuuden sivupaneelista KUIVAUSKENNO JA ILMAKOTELO

87 6 5 Kuva.6. Vajaaerä-sivupaneelin kokoaminen 70 Vajaaerä-sivupaneeli * 89 Vajaaerä-sivupaneeli 77 Laakeri 7 Kannatin 7 Levy 5 Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 87

88 Kuva.65. Vajaaerä-sivupaneelin kokoaminen 76 Tanko 7 Levy Päätytappi 7 Kannatin Ketjuliitin 6 Laippamutteri M8, DIN69 7 Kuusiokannallinen pultti M8x6, DIN9 8 Kuusiokannallinen pultti M8x5, DIN KUIVAUSKENNO JA ILMAKOTELO

89 Kuva.66. Vajaaerä-sivupaneelin kokoaminen Kuusiokannallinen pultti M8x50, DIN9 Laippamutteri M8, DIN69.5. KUIVAUSKENNO JA ILMAKOTELO 89

90 Kuva.67. Vajaaerä-sivupaneelin kiinnittäminen kuivauskennoon Vajaaerä-sivupaneeli * 69 Kannatin Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä vajaaerä-sivupaneelin ja kuivauskennon väliin KUIVAUSKENNO JA ILMAKOTELO

91 * Ylänäkymä * Alanäkymä Kuva.68. Kaksi näkymää vajaaerä-ilmavirtauspaneelista * Välikettä tarvitaan ainoastaan päätypaneeleihin sivupaneelin ja ilmavirtauspaneelin välisen aukon täyttämiseen..5. KUIVAUSKENNO JA ILMAKOTELO 9

92 Kuva.69. Vajaaerä-ilmavirtauspaneelin kokoaminen 77 Vajaaerä-ilmavirtauspaneeli * 80 Vajaaerä-ilmavirtauspaneeli 76 Tanko 77 Laakeri 79 Kouru 5 Laippamutteri M8, DIN69 6 Kuusiokannallinen pultti M8x5, DIN9 7 Kuusiokannallinen pultti M8x6, DIN9 * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

93 Kuva.70. Vajaaerä-ilmavirtauspaneelin kiinnittäminen vajaaerä-sivupaneeliin 76 Tanko 79 Kouru Laippamutteri M8, DIN69 Kuusiokannallinen pultti M8x5, DIN9.5. KUIVAUSKENNO JA ILMAKOTELO 9

94 Kuva.7. Välikkeen kiinnittäminen ilmavirtauspaneelin ja sivupaneelin väliin 78 Välike * 80 Välike Laippamutteri M8, DIN69 Kuusiokannallinen pultti M8x6,DIN9 * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

95 6 5 Kuva.7. Vajaaerä-ilmavirtauspaneelin kiinnittäminen kuivauskennoon 70 Sivupaneeli 78 Välike * 8 Välike 77 Ilmavirtauspaneeli * 80 Ilmavirtauspaneeli 69 Ilmakotelotuki * 670 Ilmakotelotuki 5 76 Tanko 6 77 Laakeri * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 95

96 Kuva.7. Ilmakotelopaneelien ja -vahvisteiden kiinnittäminen Ilmakotelopaneelien ja -vahvisteiden kokoamisen ja kiinnittämisen tarkemmat ohjeet osiossa.5.5. sivulla Ilmakotelovahviste 695 Ilmakotelovahviste 69 Ilmakotelopaneeli KUIVAUSKENNO JA ILMAKOTELO

97 .5.7. Yläilmakotelon kiinnittäminen kevyeen kuivauskennoon Kuva.7. Kevyt kuivauskenno ja valmis ilmakotelo.5. KUIVAUSKENNO JA ILMAKOTELO 97

98 Huom! Moniin yläilmakotelon laippoihin ja liitoskohtiin käytetään butyylimassaa. Butyylimassakohdat on merkitty tässä osiossa. 5 Kuva.75. Räjähdyskuva kevyestä kuivauskennosta ja yläilmakotelosta 770 Viljasiilopaneeli 778 Kuivauskennopaneeli * 779 Kuivauskennopaneeli 7785 Yläilmakotelon vahviste 6 Yläilmakotelon sivupaneeli * 675 Yläilmakotelon sivupaneeli Yläilmakotelon paneeli * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

99 5 5 Kuva.76. Yläilmakotelon vahvisteen kiinnittäminen kuivauskennoon 770 Viljasiilopaneeli 7785 Yläilmakotelon vahviste 778 Kuivauskennopaneeli * 779 Kuivauskennopaneeli Laippamutteri M8, DIN69 5 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 99

100 Kuva.77. Yläilmakotelon paneelien kiinnittäminen yläilmakotelon vahvisteisiin 7785 Yläilmakotelon vahviste * 778 Yläilmakotelon paneeli * Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä yläilmakotelon vahvisteiden (7785) ja yläilmakotelon paneelien (778) välisiin laippoihin KUIVAUSKENNO JA ILMAKOTELO

101 Kuva.78. Yläilmakotelon sivupaneelin kiinnittäminen 6 Yläilmakotelon sivupaneeli * / ** 675 Yläilmakotelon sivupaneeli ** 7785 Yläilmakotelon paneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa. ** Butyylimassaa on levitettävä yläilmakotelon sivupaneelin (6) ja kuivauskennon väliin. Butyylimassaa on myös levitettävä yläilmakotelon sivupaneelin (6) ja yläilmakotelon sivupaneelin (675) välisiin laippoihin..5. KUIVAUSKENNO JA ILMAKOTELO 0

102 .5.8. Yläilmakotelon kiinnittäminen raskaaseen kuivauskennoon Kuva.78. Raskas kuivauskenno ja valmis yläilmakotelo 0.5. KUIVAUSKENNO JA ILMAKOTELO

103 Huom! Moniin yläilmakotelon laippoihin ja liitoskohtiin käytetään butyylimassaa. Butyylimassakohdat on merkitty tässä osiossa. 5 Kuva.80. Räjähdyskuva raskaasta kuivauskennosta ja yläilmakotelosta 770 Viljasiilopaneeli 68 Kuivauskennopaneeli * 65 Kuivauskennopaneeli 7785 Yläilmakotelon vahviste 6695 Yläilmakotelon sivupaneeli * 6688 Yläilmakotelon sivupaneeli Yläilmakotelon paneeli * Näkyy kuvassa..5. KUIVAUSKENNO JA ILMAKOTELO 0

104 5 5 Kuva.8. Yläilmakotelon vahvisteen kiinnittäminen kuivauskennoon 770 Viljasiilopaneeli 7785 Yläilmakotelon vahviste 68 Kuivauskennopaneeli * 65 Kuivauskennopaneeli Laippamutteri M8, DIN69 5 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa KUIVAUSKENNO JA ILMAKOTELO

105 Kuva.8. Yläilmakotelon paneelien kiinnittäminen yläilmakotelon vahvisteisiin 7785 Yläilmakotelon vahviste * 799 Yläilmakotelon paneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä yläilmakotelon vahvisteiden (7785) ja yläilmakotelon paneelien (799) välisiin laippoihin..5. KUIVAUSKENNO JA ILMAKOTELO 05

106 Kuva.8. Yläilmakotelon sivupaneelin kiinnittäminen 6695 Yläilmakotelon sivupaneeli * / ** 6688 Yläilmakotelon sivupaneeli 799 Yläilmakotelon paneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Näkyy kuvassa. ** Butyylimassaa on levitettävä yläilmakotelon sivupaneelin (6695) ja kuivauskennon väliin. Butyylimassaa on myös levitettävä yläilmakotelon sivupaneelin (6695) ja yläilmakotelon paneelien (799) välisiin laippoihin KUIVAUSKENNO JA ILMAKOTELO

107 .5.9. Ilmanoton / ilmanpoiston kiinnittäminen C-sarjan kuivureihin (malli C) Kuva.8. Valmis ilmakotelo ilmanotto / ilmanpoisto kiinnitettynä.5. KUIVAUSKENNO JA ILMAKOTELO 07

108 Huom! Moniin ilmanottojen / ilmanpoistojen laippoihin ja liitoskohtiin käytetään butyylimassaa. Butyylimassakohdat on merkitty tässä osiossa. 5 6 Kuva.85. Räjähdyskuva ilmakotelosta ilmanotto / ilmanpoisto kiinnitettynä 69 Ilmakotelopaneeli 7798 Ilmakotelovahviste 6688 Ilmanoton / ilmanpoiston sivupaneeli 6695 Ilmanoton / ilmanpoiston sivupaneeli Ilmanoton / ilmanpoiston paneeli 6 Ilmanotto / ilmanpoisto kokonaisuudessaan * * Katso osio... sivulla 6 ilmanottojen / ilmanpoistojen kokoamisohjeita varten KUIVAUSKENNO JA ILMAKOTELO

109 Kuva.86. Ylemmän ilmakotelon vahvisteen kiinnittäminen 69 Ilmakotelopaneeli 7798 Ilmakotelovahviste Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69.5. KUIVAUSKENNO JA ILMAKOTELO 09

110 Kuva.87. Ilmakotelopaneelien kiinnittäminen 7798 Ilmakotelovahviste * 799 Ilmakotelopaneeli * Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä yläilmakotelon vahvisteen (7798) ja yläilmakotelon paneelien (799) välisiin laippoihin. Butyylimassaa on levitettävä ilmakotelopaneeleiden välisiin laippoihin (799) KUIVAUSKENNO JA ILMAKOTELO

111 Kuva.88. Ilmakotelon sivupaneelin kiinnittäminen 6695 Ilmakotelon sivupaneeli * 799 Ilmakotelopaneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69 * Butyylimassaa on levitettävä ilmakotelon sivupaneelin (6695) ja kuivauskennon välisiin laippoihin. Butyylimassaa on myös levitettävä ilmakotelon sivupaneelin (6695) ja ilmakotelon paneeleiden (799) väliin..5. KUIVAUSKENNO JA ILMAKOTELO

112 Kuva.89. Alemman ilmakotelon vahvisteen kiinnittäminen 7798 Ilmakotelovahviste 69 Ilmakotelopaneeli Laippamutteri M8, DIN69 Kuusiokannallinen laippapultti M8x6, DIN69.5. KUIVAUSKENNO JA ILMAKOTELO

113 5 5 5 Kuva.90. Ilmanoton / ilmanpoiston kiinnittäminen 799 Ilmakotelopaneeli 7798 Ilmakotelovahviste Ilmanotto / ilmanpoisto kokonaisuudessaan * Laippamutteri M8, DIN69 5 Kuusiokannallinen laippapultti M8x6, DIN69 * Katso osio... sivulla 6 ilmanottojen / ilmanpoistojen kokoamisohjeita varten..5. KUIVAUSKENNO JA ILMAKOTELO

114 .6. Viljasiilojen kokoaminen.6.. Viljasiilon kokoaminen Kuva.9. Valmis viljasiilokerros ja vahviste.6. VILJASIILOJEN KOKOAMINEN

115 5 Kuva.9. Räjähdyskuva viljasiilokerroksesta 665 Viljasiilovahviste * 660 Viljasiilovahviste 770 Viljasiilopaneeli * 770 Viljasiilopaneeli 770 Harjalevy 657 Viljasiilopaneeli Viljasiilopaneeli * Viljasiilopaneeli * Näkyy kuvassa. Huom! Viljasiilovahvisteen (numero ) pituus vaihtelee. Katso kokoonpanopiirustuksestasi, mitä vahvistepituutta tarvitaan. Huom! Kaksi ylintä viljasiilo-osiota tarvitsevat viljasiilopaneelin 770, kuten taulukosta näkyy (numero 5)..6. VILJASIILOJEN KOKOAMINEN 5

116 Kuva.9. Poikkipalkkivahvisteet 770 Harjalevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN VILJASIILOJEN KOKOAMINEN

117 Kuva.9. Viljasiilokerroksen kokoaminen 770 Viljasiilopaneeli 770 Poikkipalkki Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.6. VILJASIILOJEN KOKOAMINEN 7

118 Kuva.95. Viljasiilon kokoaminen 7706 Viljasiilopaneeli * 770 Viljasiilopaneeli 657 Viljasiilopaneeli Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa VILJASIILOJEN KOKOAMINEN

119 Kuva.96. Viljasiilon kokoaminen 665 Viljasiilovahviste * 660 Viljasiilovahviste Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..6. VILJASIILOJEN KOKOAMINEN 9

120 .6.. Kahden viljasiilokerroksen yhdistäminen toisiinsa A Kuva.97. Kaksi kevyttä viljasiilokerrosta kiinnitettynä 0.6. VILJASIILOJEN KOKOAMINEN

121 A Kuva.98. Kahden viljasiilokerroksen yhdistäminen toisiinsa 66 Kiinnityslevy Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.6. VILJASIILOJEN KOKOAMINEN

122 .6.. Viljasiilon katon kokoaminen Kuva.99. Valmis viljasiilon katto.6. VILJASIILOJEN KOKOAMINEN

123 Kuva.00. Räjähdyskuva viljasiilon katosta 750 Viljasiilon kulmavahviste 75 Viljasiilon vahviste 756 Viljasiilon kattopaneeli 79 Viljasiilovahvike * 75 Viljasiilovahvike 5 78 Ottovahvike Viljasiilon kattopaneeli 7 76 Viljasiilon vahviste 8 75 Viljasiilon vahviste Viljasiilokaton yläpaneeli 0 76 Kattoluukun raami Kattoluukku kokonaisuudessaan ** * Näkyy kuvassa. ** Katso osio... sivulla 0 kattoluukun kokoamisohjeita varten..6. VILJASIILOJEN KOKOAMINEN

124 Ylänäkymä Alanäkymä Kuva.0. Viljasiilon katon kokoaminen: kaksi näkymää 7667 Viljasiilokaton yläpaneeli 79 Viljasiilovahvike * 75 Viljasiilovahvike 75 Viljasiilon vahviste 76 Kattoluukun raami Viljasiilon kattopaneeli 6 75 Viljasiilon vahviste 7 Laippamutteri M8, DIN69 8 Neliökantapultti M8x6, DIN60 * Näkyy kuvassa..6. VILJASIILOJEN KOKOAMINEN

125 Kuva.0. Viljasiilon katon sivupaneelin kiinnittäminen 75 Viljasiilon vahviste 756 Viljasiilon kattopaneeli 76 Viljasiilovahvike 769 Viljasiilon kattopaneeli 5 76 Kattoluukun raami 6 Laippamutteri M8, DIN69 7 Neliökantapultti M8x6, DIN60.6. VILJASIILOJEN KOKOAMINEN 5

126 5 Kuva.0. Kulmavahvisteen kiinnittäminen 75 Viljasiilon vahviste 750 Viljasiilon kulmavahviste 76 Kattoluukun raami Laippamutteri M8, DIN69 5 Neliökantapultti M8x6, DIN VILJASIILOJEN KOKOAMINEN

127 Kuva.0. Ottovahvikkeen kiinnittäminen 7667 Viljasiilokaton yläpaneeli 78 Ottoraami Laippamutteri M8, DIN69 Neliökantapultti M8x6, DIN60.6. VILJASIILOJEN KOKOAMINEN 7

128 Kuva.05. Kattoluukun kiinnittäminen 7667 Viljasiilokaton yläpaneeli 75 Viljasiilon vahviste 76 Kattoluukun raami Kattoluukku kokonaisuudessaan * 5 Laippamutteri M8, DIN69 6 Neliökantapultti M8x6, DIN60 * Katso osio... sivulla 0 kattoluukun kokoamisohjeita varten VILJASIILOJEN KOKOAMINEN

129 9
