Käyttöohje. eheat Lämmönsäädin

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje. eheat Lämmönsäädin"

Transkriptio

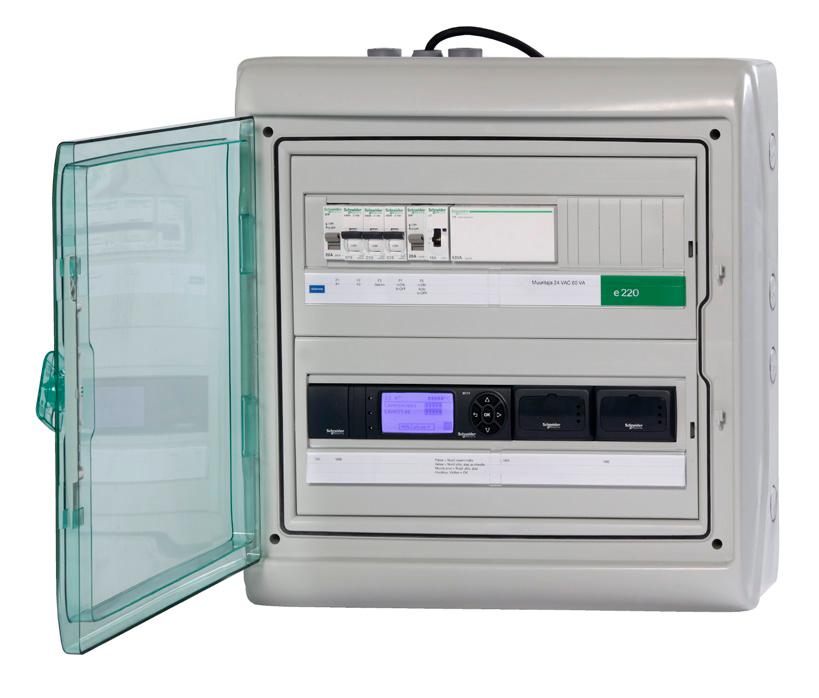

1 Lämmönsäädin Lämmityssäädin on tarkoitettu kaukolämpösiirtimien lämmönsäätimeksi. Säätimellä voidaan säätää käyttöveden ja lämmityksen verkostoja sekä ohjata kiinteistön yleisimpiä sähkölaitteita.

2

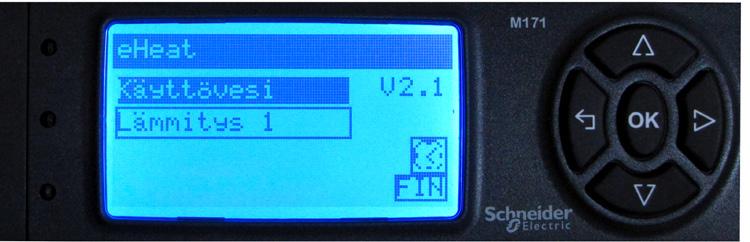

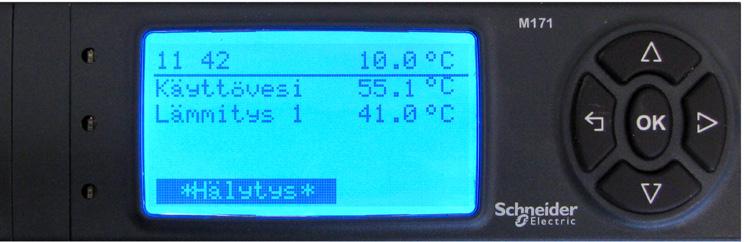

3 Sisältö Ominaisuudet 4 Käynnistys 5 Perusnäytön näkymät 5 Näppäimet 5 Hälytykset 5 Asetukset 5 Verkostonäyttö 5 Huoltovalikko 5 Asetusnäyttö 6 Sähköpisteet (vain 200) 6 Käyttövesi 6 Käyttövesi asetukset 6 Lämmitysverkosto 7 Lämmitysverkosto asetukset 7 Lämmitysverkosto säätökäyrä 8 Ulkolämpötilamittaukset 8 Ulkolämpötila-asetukset 8 Kaukolämpö 9 Kaukolämpö asetukset 9 Vesimäärä 9 Vesimäärä asetukset 9 Sähköpiste ohjaukset 10 Ulkovalojen ohjaus (SJ01 ja SJ08) 10 Aikaohjelma 10 Ulkovalo asetukset 10 Ohjaustekstin muuttaminen 11 Sulatus ohjaus (SJ02) 11 Aikaohjaus 11 Ohjaukset SJ03-SJ04 11 Ohjaukset SJ05-SJ07 11 Huoltovalikko 12 Kellon päivtys 12 Muut asetukset 12 Lämmitysverkostojen asetukset 12 Käyttövesi asetukset 13 Lämmitys asetukset 13 Verkkoasetukset 14 Sähköposti asetukset 14 Parametrien hallinta 15 Hälytykset 16 Lukitukset 18 Muut toiminnot 18 WEB sivun käyttäminen 19 lämmönsäädin 3

4 Ominaisuudet Tuote lyhyesti Käyttövesi säädetään kiinteällä asetusarvolla menoveden lämpötilan perusteella. Lämmitysverkostot ohjataan 4-piste säätökäyrällä menoveden lämpötilan perusteella. Lämmitysverkostoja voidaan säätää kiinteällä ulkolämpötilan asetusarvolla. Ulkolämpötilan mittaus voi olla paikallinen mittaus, käsin annettu arvo tai väylältä annettu arvo. Kaikissa lämpötilamittauksissa on anturivikahälytys. Verkostojen menovesimittauksissa aseteltavat yläja alarajahälytykset. Verkostonpaineen hälytyskytkimet Verkostopumppujen vikahälytykset Verkostopumput pysähtyvät, jos verkostossa ei lämmitystarvetta. Pumppuja ja säätöventtiileitä verrytellään kerran viikossa pysähdysaikana. Verkoston painemittaukset. Kaukolämmön meno ja paluu lämpötilamittaukset sekä kaukolämmön lämpö- ja vesimäärä laskurit. Kylmän vesimäärän laskuri ja vesivuotohälytys. Verkostonpainemittauksissa on anturivikahälytys. Kaukolämmön tulolämpötilassa ja verkoston painemittauksissa aseteltavat ylä- ja alarajahälytykset. Verkostopumppujen ohjauksen ristiriitahälytykset. Ulkovalojen ohjaus Saattolämmityksen ohjaus 2 kpl vapaita ohjauksia tilatiedoilla 3 kpl vapaita ohjauksia 2 kpl vapaita hälytystuloja Tekniset ominaisuudet Selkeä graaffinen näyttö ja viisi painiketta Lämpöisen käyttöveden säätö Lämmitysverkoston säätö Lattialämmitys Patteriverkosto IV-verkosto Ethernet RJ45 liitin Liitettävissä valvontajärjestelmään Modbus TCP protokollalla tai Schneider Electricin pilvipalveluun Säädinmallit 100 Lämminkäyttövesi ja 2 verkostoa Verkostoissa käytössä/ei käytössä valinnat 200 Lämminkäyttövesi ja 3 verkostoa Verkostoissa käytössä/ei käytössä valinnat Sähköpisteohjaukset 4 lämmönsäädin

5 Tämä käyttöohje on tarkoitettu laitteen käyttäjälle. Tässä käyttöohjeessa on ne säätimen toiminnat ja asetukset, joita voidaan asetella käyttötoimenpiteinä. Laitteen huoltovalikko on tarkoitettu laitteen asentajalle ja käyttöönottajalle. Huoltovalikon asetusarvojen muuttamiseen tarvitaan syvällisempää säätöprosessin tuntemista. Käynnistys Laite käynnistyy perusnäyttöön. Laite palautuu perusnäyttöön, jos laitetta ei käytetä. Perusnäytön näkymät Kellonaika Ulkolämpötila Käytössä olevien verkostojen menolämpötilat Näppäimet Kentänvaihto: Nuoli ylös tai alas sekä nuoli oikealle painike. Nuoli oikealle painike voi olla myös näyttökohtaisesti muussa käytössä Paluu näytöstä: paina paluu painiketta. Hyväksy valinta: OK painike Hälytykset Jos joku hälytys on aktiivinen, tulee hälytys teksti painike perusnäyttöön. Hälytysnäyttöön pääsee painamalla OK painiketta. Hälytysnäyttöjä voi selata ylös tai alas nuolilla. Paluu Asetusarvon muuttaminen Valitse kenttä, jota haluat muuttaa. Paina OK painiketta Mene nuoli oikealle tai vasemmalle (paluu) painikkeilla halutun numeron kohdalle ja muuta arvo ylös tai alas nuoli painikkeilla tai paina pidempään ylös tai alas nuolta, niin lukema rullaa. Hyväksy muutos painamalla OK painiketta. Kehystetyt kentät ovat käsin syötetttäviä asetusarvoja ja ilman kehystä ovat mittausarvoja. Asetukset Verkostonäyttöön pääseen painamalla nuolta oikealle perusnäytössä. Verkostonäyttö Asetusnäytössä valitaan verkostojen asetukset sekä lämpötilanpudotuksen aikaohjelma painikkeesta. Lämpötilan pudotuksen aikaohjelma Valitse kuvake ja paina OK painiketta Kielen valinta: Valitse kieli kenttä ja paina OK. Valitse haluamasi kieli ylös tai alas nuolilla (FIN, ENG, SWE) ja paina OK. Laite palautuu kielenvaihdon jälkeen perusnäyttöön. Huoltovalikko Huoltovalikko on tarkoitettu vain käyttöönoton yhteydessä tehtäville asetuksille. Asetuksien väärin asettelu saattaa estää säätimen oikean toiminnon. Huoltovalikkoon pääsee verkostonäytössä painamalla pitkään nuolta oikealle (n. 3 s.). Ohjeet sivulla 12. Kielen valinta lämmönsäädin 5

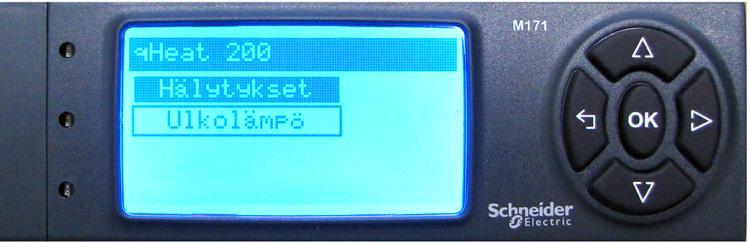

6 Asetusnäyttö Asetusäyttöön pääsee painamalla nuolta oikealle verkostonäytössä. Hälytysikkuna avautuu [Hälytykset] painikkeesta. Ulkolämpötilamittaukset [Ulkolämpö] painikkeesta. Kaukolämmön asetukset [Kaukolämpö] painikkeesta. Vesimittarin asetukset [Vesimittari] painikkeesta. Sähköpisteet (vain 200) Sähköpisteisiin pääsee painamalla nuolta oikealle asetusnäytössä. Valitse haluamasi sähköpiste ohjauksen nimen edessä olevalla nuolikuvakkeella ja paina OK painiketta. Käyttövesi Lämminkäyttövesi menolämpötila Lämminkäyttövesi paluulämpötila (jos käytössä) Välipiirin lämpötila (jos käytössä) Menoveden asetusarvo (oletus 58 C) Pumpun käyntitila (ON/OFF) Säätöventtiilin (TV01.1) säätöarvo tai TV01.1 ja TV01.2 säätöarvot (jos 2 venttiiliä käytössä) Säätöventtiilin käsikäyttö Valitse käsikäyttöön X Säätöventtiiliä voidaan ajaa % Jos on valittu 2-venttiiliä, käsiajo säätää molempiin lähtöihin samat arvot. Lisäasetuksiin pääsee valitsemalla työkalun kuvan ja painamalla OK näppäintä. Käsikäyttö valinta Käyttövesi asetukset Asetusarvon nimi Selitys Tehdasasetus Yläraja meno Suurin hyväksytty menolämpötila 99 C Alaraja meno Pienin hyväksytty menolämpötila 1 C Mittausero Kuinka paljon menovesi voi poiketa asetusarvosta 5 C Hystereesi Kuinka paljon lämpötila pitää olla ali/yli hälytysrajan, jotta hälytys poistuu -0,5 C * Yläraja paluu Suurin hyväksytty paluulämpötila 65 C * Alaraja paluu Pienin hyväksytty paluulämpötila 20 C * Yläraja välip. Suurin hyväksytty välipiirinlämpötila 99 C * Alaraja välip. Pienin hyväksytty välipiirinlämpötila 1 C *Asetus näkyy vain jos toiminto on käytössä. 6 lämmönsäädin

7 Lämmitysverkosto Valitse haluamasi lämmitysverkosto Lämmitysverkosto menolämpötila Lämmitysverkosto paluulämpötila (jos käytössä) Menoveden säätökäyrältä laskettu asetusarvo Verkoston painemittaus (jos käytössä) Säätöventtiilin TV02.1 säätöarvo tai TV02.1 ja TV02.2 säätöarvot (jos 2 venttiiliä käytössä) Säätöventtiilin käsikäyttö Valitse käsikäyttöön X Säätöventtiiliä voidaan ajaa % Jos on valittu 2-venttiiliä, käsiajo säätää molempiin lähtöihin samat arvot Pumpun tila ja ohjauksen tila Pumpun käsikäyttö Valitse käsikäyttöön X Pumppua voidaan ohjata ON/OFF Käsikäyttö valinta Lämmitysverkosto asetukset Asetuksiin pääsee valitsemalla asetukset painikkeen ja painamalla OK. Asetusnäyttöjä voi selata ylös/alas nuolilla. Asetusarvon nimi Selitys Tehdasasetus Pudotus Lämpötilan pudotus käytössä OFF * Pud. asetus Paljonko lämpötilaa pudotetaan 0 C Suuntaissiirto Tekee lämmityskäyrälle asetuksen muakisen suuntaissiirron 0 C Yläraja meno Suurin hyväksytty menolämpötila 99 C Alaraja meno Pienin hyväksytty menolämpötila 1 C Mittausero Kuinka paljon menovesi voi poiketa asetusarvosta 5 C Hystereesi Kuinka paljon lämpötila pitää olla ali/yli hälytysrajan, jotta hälytys poistuu 2 C * Yläraja paluu Suurin hyväksytty paluulämpötila 65 C * Alaraja paluu Pienin hyväksytty paluulämpötila 20 C * Paine yläraja Suurin hyväksytty painearvo 9 bar * Paine alaraja Pienin hyväksytty painearvo 0 bar HUOMAA! Säätimessä on vain yhdelle 3-piste säätöventtiilille lähdöt verkostoa kohti. Vain jänniteviestiohjauksessa voi olla kaksi säätöventtiiliä. * Asetus näkyy vain jos toiminto käytössä. Säätökäyrään pääsee valitsemalla säätökäyrän painikkeena painamalla OK. ja lämmönsäädin 7

8 Lämmitysverkosto säätökäyrä Säätökäyrällä asetellaan lämmityksen menoveden lämpötilan ulkolämpötilan mukaan. X1 = ulkolämpötila piste 1 (-30) Y1 = verkoston menolämpötila X1 ulkolämpötilassa (40) X2 = ulkolämpötila piste 2 (-10) Y2 = verkoston menolämpötila X2 ulkolämpötilassa (35) X3 = ulkolämpötila piste 3 (0) Y3 = verkoston menolämpötila X3 ulkolämpötilassa 30) X4 = ulkolämpötila piste 4 (20) Y4 = verkoston menolämpötila X4 ulkolämpötilassa (20) Esimerkiksi säätökäyrältä voi katsoa lämmityksen menolämpötilan arvon 10 C ulkolämpötilassa, joka on 25 C Ulkolämpötilamittaukset Mittaus = valittu ulkolämpötilamittaus C ( Anturi, käsiasetus tai väylämittaus ) Keskiarvo = viimeisen tunnin keskiarvo C Lämpötilan säätöön käytetään keskiarvomittausta jos keskiarvo asetus on päällä. Asetus = Ulkolämpötilan käsiasetus C ( näkyvissä vain jos valittu käsiasetus ) Asetusvalikkoon pääsee valitsemalla [ jakari] kuvakkeen ja painamalla OK painiketta. Ulkolämpötila-asetukset Asetusarvon nimi Selitys Tehdasasetus Valinta Ulkolämpötilavalinta Probe (Probe = Anturi, Hand = käsiasetus, Bus = väylämittaus) KA Käytössä Onko 1h keskiarvo mittaus käytössä ON Yläraja suurin hyväksytty ulkolämpötila 50 C Alaraja pienin hyväksytty ulkolämpötila -45 C Valinta lämpötila-anturin vastusarvo 10k Ω * Ala-alue lämpötila 0V -50 C * Yläalue lämpötila 10V 50 C *Asetus näkyy vain jos toiminto on käytössä. 8 lämmönsäädin

9 Kaukolämpö Kaukolämmön lämpömäärä MWh ja vesimäärä m 3. Kaukolämmön tulo- ja paluulämpötilat. Työkalukuvakkeella pääsee asetuksiin Kaukolämpö asetukset Asetusarvon nimi Selitys Tehdasasetus Meno mittaus Menolämpötilamittaus käytössä ON/OFF OFF Paluumittaus Menolämpötilamittaus käytössä ON/OFF OFF * Yläraja meno Suurin hyväksytty menovesilämpötila 120 C * Alaraja meno Pienin hyväksytty menovesilämpötila 50 C * Hystereesi Kuinka paljon lämpötila pitää olla ali/yli hälytysrajan, jotta hälytys poistuu 5 C LM offset Lämpömäärän mittarilukema asetuksella voidaan asettaa paikallismittari ja säätimen 0 lukema näyttämään samaa lukemaa LM psuhde Lämpömäärän pulssisuhde asetuksella määritellään montako pulssia tarvitaan 1MWh 10 kohti. Esim 1 pulssi 1kWh, pulssisuhde 1000 LM nollaus Nollaa säätimen lämpömäärän mittarilukeman ja offset arvon OFF VM offset Vesimäärän mittarilukema asetuksella voidaan asettaa paikallismittari ja säätimen lukema 0 näyttämään samaa lukemaa VM psuhde Vesimäärän pulssisuhde asetuksella määritellään montako pulssia tarvitaan 1m 3 kohti. 10 Esim. 1 pulssi 100l, pulssisuhde 10 Meno vastus Menolämpötila-anturin vastusarvo 10 kω Paluu vastus Paluulämpötila-anturin vastusarvo 10 kω *Asetus näkyy vain jos toiminto on käytössä. Vesimäärä Vesimäärä m 3 = Vesimittarin lukema (esim. kiinteistön kylmävesimäärä) *Vuotomäärä l = Vesimäärä, joka on kertynyt mittausjakson aikana. Määrä nollaantuu kun mittausjakso käynnistyy. *Mittaus näkyy vain jos toiminto on käytössä. Työkalukuvakkeella pääsee asetuksiin. Vesimäärä asetukset Asetusarvon nimi Selitys Tehdasasetus VM offset Vesimäärän mittarilukema asetuksella voidaan asettaa paikallismittari ja säätimen lukema 0 näyttämään samaa lukemaa VM psuhde Vesimäärän pulssisuhde asetuksella määritellään montako pulssia tarvitaan 1m 3 kohti. Esim. 1 pulssi 100l, pulssisuhde VM nollaus Nollaa säätimen vesimäärän mittarilukeman ja OFF offset arvon Vuotovalvonta Vuotovalvonta laskenta päälle OFF * Vuotoraja Hälytysraja vesivuotomäärälle l 100 * Aloitusaika Aika (h) jolloin aletaan laskemaan vuotomäärää 3 * Lopetusaika Aika (h) jolloin lopetetaan vuotomäärän laskenta 5 lämmönsäädin 9

10 Sähköpiste ohjaukset Sähköpisteiden mittaustiedot ja asetukset Valitse haluamasi ohjaus tekstin edessä olevasta painikkeesta. Huomaa! Ohjaus pitää ottaa käyttöön ensin huoltovalikosta, ennen kuin ohjaus näkyy tässä näytössä. Ulkovalojen ohjaus (SJ01 ja SJ08) Valoisuusmittaus luxeina Ohjauksen tila valoisuusmittauksen ohjaamana (SJ08) Ohjauksen tila valoisuumittauksen ja aikaohjelman ohjaamana (SJ01) Aikaohjelma painike Asetukset painike Aikaohjelma Aseta aloitusaika (On) ja lopetusaika (Off) sekä viikon päivät, jolloin aikaohjaus on voimassa. Jos haluat ohjauksen olevan aina päällä. Aseta aloitusaika 00:00 ja lopetusaika 24:00 sekä valitse kaikki päivät käyttöön. SJ01, SJ03, SJ04, SJ07 aikaohjelmissa on 2 aikakanavaa ja SJ05-SJ06 aikaohjelmissa on 3 aikakanavaa. Ulkovalo asetukset Asetusarvon nimi Selitys Tehdasasetus Val. raja Hystereesi Kun mittaus alittaa rajan, syttyy ulkovalot astellun viiveen jälkeen Kun mittaus nousee yli Val.rajat + hystereesi, sammuvat ulkovalot 30 lux 10 lux Alue Valoisuusmittauksen maksimiarvo 1000 lux On viive Päällemeno viive 300 s Huomaa! Käytä ulkovalo-ohjauksessa mahdollisimman pientä valoisuusaluetta. 10 lämmönsäädin

11 Ohjaustekstin muuttaminen Mene ylös/alas nuolipainkkeilla otsikon kohdalle, jolloin tekstin pohja muuttuu valkoiseksi. Paina OK ja muuta teksti. Lopuksi paina OK. Tämä toiminto on kaikissa sähköpisteissä. Tekstin muuttaminen ei muuta mahdollista hälytystekstiä. Sulatus ohjaus (SJ02) Sulatus ohjaus on päällä, jos suodatettu ulkolämpötila on alaraja- ja ylärajan välissä sekä aikaohjaus on päällä. Ohjaus poistuu kun lämpötila nousee tai laskee hystereesin verran asetellusta rajasta tai aikaohjelma ei voimassa. Asetusarvon nimi Selitys Tehdasasetus Alaraja Alempi lämpötilaraja -3 C Yläraja Ylempi lämpötilaraja 3 C Hystereesi Lämpötilan muutos, jotta ohjaus poistuu 0,5 C Aikaohjaus Aikaohjauksella voidaan rajoittaa ajankohdan, jolloin sulatuksen sallitaan toimivan. On = aloitus ajankohta pp.kk (01.10) Off = lopetusajankohta pp.kk (30.03) Ohjaukset SJ03-SJ04 Ohjaus = Onko aikaohjelma aktiivinen Tila = Onko tilatieto aktiivinen Hälytys = Onko ristiriitahälytys aktiivinen Aikaohjelma avautuu painikeella Ohjaustekstin muuttaminen kuten valoisuusohjauksessa Ohjaukset SJ05-SJ07 Ohjaus = Onko aikaohjelma aktiivinen. Aikaohjelma avautuu painikeella Ohjaustekstin muuttaminen kuten valoisuusohjauksessa lämmönsäädin 11

12 Huoltovalikko Huoltovalikossa tehdään verkostojen asetukset asennettujen laitteiden mukaisesti. Kellon päivtys Kellokuvakkeesta asetellaan säätimen kellonaika ja päivämäärä. Aseta oikea kellonaika, viikonpäivä ja päivämäärä. Lopuksi paina valitse Päivitä kuvake ja paina OK painiketta. Toiminto sulkee kellonpäivitysikkunan. Mikäli halutaan kellon siirtyvän automaattisesti kesäaikaan, valitaan Kesäaika käytössä. Muut asetukset Valitse työkalu kuvake. Jos kaukolämpömittaus käytössä, valitse On Kaukolämpömäärä mittari Kaukolämpö tulo/paluu lämpötilamittaukset Jos vesimittari käytössä, valitse On Kaikki sähköjärjestelmät SJ01-SJ10 voidaan asetella päälle tai pois. Oletus valinta Off. SJ03-SJ04 lisävalinnat Toiminto NC/NO valitaan onko tila aktiivinen kärkien ollessa auki (NC) tai kiinni (NO). Oletus valinta NC. Ristiriitahälytyksen toiminnan valinta. (NoUse) NoUse = ei käytössä Open = Hälytys, jos ohjaus pois ja tila päällä Close = Hälytys, jos ohjaus päällä ja tila pois Op/Cl = Hälytys, jos tila poikkeaa ohjauksesta Häl.viive = Yhteinen viiveaika, jonka jälkeen ristiriitahälytys tulee s (120) Toiminto NC/NO valitaan onko hälytys aktiivinen kärkien ollessa auki (NC) tai kiinni (NO). SJ09-SJ10 lisävalinnat Toiminto NC/NO valitaan onko hälytys aktiivinen kärkien ollessa auki (NC) tai kiinni (NO). Lämmitysverkostojen asetukset Valitse haluamasi verkosto. 1. Käyttövesi (TV01/P1) 2. Lämmitys 1 (TV02/P2) 3. Lämmitys 2 (TV03/P3) 4. Lämmitys 3 (TV04/P4) vain lämmönsäädin

13 Käyttövesi asetukset Valitse KV painike. Asetusarvon nimi Selitys Tehdasasetus Käytössä Käyttövesiverkosto käytössä OFF Säätötapa Moottorin ohjausviesti 0-10V Vaihtoraja Vahvistuksen vaihtoraja 5,0 % P1 Alempi vahvistus 0,1 P2 Ylempi vahvistus 0,8 I Integrointiaika 20,0 s 2-venttiiliä Onko kaksi säätöventtiiliä käytössä OFF Paluumittaus Onko paluumittaus käytössä OFF Välip.mittaus Onko välipiirinmittaus käytössä OFF Meno vastus Menolämpötila-anturin vastusarvo 10k Ω *Paluu vastus Paluulämpötila-anturin vastusarvo 10k Ω *Välip. vastus Välipiirinlämpötila-anturin vastusarvo 10k Ω Ristiriita Pumpun ohjelmallinen ohjausristiriitahälytys käytössä *Asetus näkyy vain jos toiminto on käytössä. Lämmitys asetukset Valitse haluamasi lämmitysverkosto. Valitse lämmitysverkoston tyyppi. Lattialämmitys Patteriverkosto Ilmastointiverkosto Ei käytössä, jos verkosto ei käytössä OFF * Pysäytysraja = Jos verkosto on lattialämmitys ja menovesi ylittää asetetun rajan pumppu pysäytetään. Tämä toiminto ei pois sulje verkoston mekaanista termostaattia. Asetusarvon nimi Selitys Tehdasasetus Säätötapa Valitse oikea säätötapa 0-10V *Ajoaika 3-piste moottorin ajoaika 180 s *Hystereesi Säädön muutos, jotta moottori ajaa 1 % *Kalibrointi Ajaa moottorin kiinni asentoon OFF 2-venttiiliä Onko kaksi säätöventtiiliä käytössä OFF P Vahvistus 0,5 I Integrointiaika 60 s Paluumittaus Onko paluumittaus käytössä OFF Meno vastus Menolämpötila-anturin vastusarvo 10k Ω *Paluu vastus Paluulämpötila-anturin vastusarvo 10k Ω Painemittaus käytössä Onko paine mittaus käytössä OFF *Painealue Painemittauksen maksimi paine 10 bar Ristiriita Pumpun ohjelmallinen ohjausristiriitahälytys käytössä OFF **Pumpun input Pumpun inputin valinta Häly *Asetus näkyy vain jos toiminto on käytössä. **Käytössä vain elampo100 sarjan paneelisäätimessä lämmönsäädin 13

14 Käyttövesi asetukset Valitse KV painike. Asetusarvon nimi Selitys Tehdasasetus Käytössä Käyttövesiverkosto käytössä OFF Säätötapa Moottorin ohjausviesti 0-10V Vaihtoraja Vahvistuksen vaihtoraja 5,0 % P1 Alempi vahvistus 0,1 P2 Ylempi vahvistus 0,8 I Integrointiaika 20,0 s 2-venttiiliä Onko kaksi säätöventtiiliä käytössä OFF Paluumittaus Onko paluumittaus käytössä OFF Välip.mittaus Onko välipiirinmittaus käytössä OFF Meno vastus Menolämpötila-anturin vastusarvo 10k Ω *Paluu vastus Paluulämpötila-anturin vastusarvo 10k Ω *Välip. vastus Välipiirinlämpötila-anturin vastusarvo 10k Ω *Asetus näkyy vain jos toiminto on käytössä. Lämmitys asetukset Valitse haluamasi lämmitysverkosto. Valitse lämmitysverkoston tyyppi. Lattialämmitys Patteriverkosto Ilmastointiverkosto Ei käytössä, jos verkosto ei käytössä * Pysäytysraja = Jos verkosto on lattialämmitys ja menovesi ylittää asetetun rajan pumppu pysäytetään. Tämä toiminto ei pois sulje verkoston mekaanista termostaattia. Asetusarvon nimi Selitys Tehdasasetus Säätötapa Valitse oikea säätötapa 0-10V *Ajoaika 3-piste moottorin ajoaika 180 s *Hystereesi Säädön muutos, jotta moottori ajaa 1 % *Kalibrointi Ajaa moottorin kiinni asentoon OFF 2-venttiiliä Onko kaksi säätöventtiiliä käytössä OFF P Vahvistus 0,5 I Integrointiaika 60 s Paluumittaus Onko paluumittaus käytössä OFF Meno vastus Menolämpötila-anturin vastusarvo 10k Ω *Paluu vastus Paluulämpötila-anturin vastusarvo 10k Ω Painemittaus käytössä Onko paine mittaus käytössä OFF *Painealue Painemittauksen maksimi paine 10 bar *Asetus näkyy vain jos toiminto on käytössä. 14 lämmönsäädin

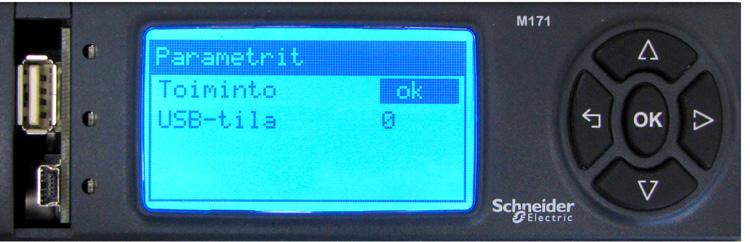

15 Verkkoasetukset Valitse ETH ja paina OK painiketta. Aseta oikea IP-osoite (IP Add) ja oletus yhdyskäytävä (DefGtw). Ensisijainen DNS palvelin (PriDNS) Käytetään sähköpostin lähetyksessä HUOMAA! Uudet Ethernet asetukset astuvat voimaan, kun käynnistät säätimen uudestaan. USB liitin 100 sarjassa on vakiona ethernet portti ja 200 sarjassa on lisävarusteena ethernet portti. Sähköposti asetukset Parametrien hallintaan pääsee painamalla painiketta ja painamalla OK. käytössä = Sähköpostien lähetys (OFF) (laita käyttöön vasta käyttöönoton ja asetusten jälkeen, jolloin vältät turhien viestien lähettämisen) *DNS haku = näyttää DNS haun tilan Idle = ei hakua Start = Aloitetaan haku Search = Haetaan Search ok = haku onnistunut Timeout = Ei vastausta hakuajalla Error = Virhe haussa No Found = ei löytynyt *Lähetys = näyttää sähköpostin lähetyksen tilan Idle = ei lähetystä Start = Aloitetaan lähetys No File = Lähetettävää tiedostoa ei löydy Sending = Lähetys käynnissä Send ok = Lähetys onnistunut Timeout = Ei lähetystä lähetysajalla Error = Virhe lähetyksessä *Testi = Testihälytyksen lähetys ON = lähettää toiminut viestin OFF = lähettää poistunut viestin * = Aikaohjelma, aikaohjelmalla määritellään koska prioriteetti 2-hälytyksiä lähetetään. *[Prio] = Hälytysprioriteetit 0 = ei lähetetä 1 = lähetetään aina 2 = lähetetään aikaohjelman mukaan *Asetus näkyy vain jos toiminto on käytössä. lämmönsäädin 15

16 Hälytykset Hälytykset Hälytyksen nimi Hälytyksen ehto Tehdasasetukset Huomio Ulkoanturivika Jos ulkolämpötila on pienempi kuin Alaraja tai suurempi kuin Yläraja Oletusarvot (alaraja -45 C ja yläraja +50 C) Jos ulkoanturivika on päällä, käytetään lämmityksen säätöpiireissä tunnin keskiarvoa, joka on laskettu ajalta jolloin ei ollut anturivikaa päällä KV menoanturivika (KV=käyttövesi) Jos menolämpötila on pienempi kuin Alaraja meno tai suurempi kuin Yläraja meno yli 10 s. Oletusarvot (alaraja meno +1 C ja yläraja meno +99 C) KV venttiilivika Jos menolämpötila poikkeaa yli Mittausero asetusarvosta yli 20 s., hälytys poistuu kun menolämpötilan mittausero laskee alle hystereesin Oletusarvot (mittausero 5 C ja hystereesi -0,5 C) Hälytys ei voi tulla voimaan jos KV menoanturivika on voimassa KV paluuanturivika Jos paluulämpötila on pienempi kuin Alaraja paluu tai suurempi kuin Yläraja paluu yli 10s. Oletusarvot (alaraja paluu +20 C ja yläraja paluu +65 C) L1-3 menoanturivika (L) = Lämmitys Jos menolämpötila on pienempi kuin alaraja meno tai suurempi kuin yläraja meno yli 10 s. Oletusarvot (alaraja meno +1 C ja yläraja meno +99 C) L1-3 venttiilivika Jos menolämpötila poikkeaa yli Mittausero asetusarvosta yli 20 s., hälytys poistuu kun menolämpötilan mittausero laskee alle hystereesin Oletusarvot (mittausero 5 C ja hystereesi 2 C) Hälytys ei voi tulla voimaan jos L1(L2) menoanturivika voimassa L1-3 paluuanturivika Jos paluulämpötila on pienempi kuin Alaraja paluu tai suurempi kuin Yläraja paluu yli 10 s. Oletusarvot (alaraja paluu +20 C ja yläraja paluu +65 C) P2-4 vikahälytys Jos pumpussa on hälytyslähtö päällä yli 20 s. L1-3 painehälytys Mikäli hälyttävä painemittari kytketty ja painemittari hälyttää 1M1-1M3 yhteysvika Jos alakeskuksen IO-moduli ei vastaa yli 10 s. ajan Yhteishälytys Jos joku hälytys on päällä 16 lämmönsäädin

17 Hälytykset Hälytyksen nimi Hälytyksen ehto Tehdasasetukset Huomio P1 vikahälytys Jos pumpussa on hälytyslähtö päällä yli 10 s. (NO) P1 ristiriita Jos pumpun tila on ollut pois päältä yli 10 s. (NO) P2-4 ristiriita Jos pumpulla on ohjaus ja tilatieto on ristiriidassa yli 20 s. Jos ohjaus päällä, mutta ei tilatietoa tai jos ohjaus ei päällä, mutta tilatieto on päällä L1-3 paineanturivika Jos verkostopaine on pienempi kuin 0 bar yli 10 s. L1-3 paine yläraja Jos verkostopaine on suurempi kuin paine yläraja yli 20 s., hälytys poistuu kun paine on hystereesin verran alle hälytysrajan (hystereesi 1 bar) Oletusarvo (90 bar) Hälytys ei voi tulla voimaan jos L1(L2) paineanturivika on voimassa L1-3 paine alaraja Jos verkostopaine on pienempi tai yhtäsuuri kuin paine alaraja yli 20 s., hälytys poistuu kun paine on hystereesin verran yli hälytysrajan (hystereesi 1 bar) Oletusarvo (0 bar) Hälytys ei voi tulla voimaan jos L1(L2) paineanturivika on voimassa KL menoanturivika (kaukolämpö) Jos tulolämpötila on pienempi kuin 0 C tai suurempi kuin +150 C yli 10 s. KL tulo yläraja Jos tulo lämpötila on suurempi kuin yläraja meno yli 20s., hälytys poistuu kun lämpötila on hystereesin verran alle hälytysrajan Oletusarvot (ylävikaraja 120 C ja hystereesi 5 C) Hälytys ei voi tulla voimaan jos KL menoanturivika voimassa KL tulo alaraja Jos tulo lämpötila on pienempi kuin alaraja paluu yli 20 s., hälytys poistuu kun lämpötila on hystereesin verran alle hälytysrajan Oletusarvot (alaraja 50 C ja hystereesi 5 C) Hälytys ei voi tulla voimaan jos KL menoanturivika voimassa KL paluuanturivika Jos paluulämpötila on pienempi kuin 0 C tai suurempi kuin 150 C yli 10 s. TE1K anturivika (välipiirin lämpötila) Jos lämpötila on pienempi kuin Alaraja välip. tai suurempi kuin Yläraja välip. yli 10 s. Alaraja välip. +1 C ja yläraja välip. +99 C SJ03/SJ04 ristiriita Jos ohjaus ristiriidassa tilatiedon kanssa Oletusarvot (hälytysviive 120 s.) SJ09/SJ09 hälytys Jos hälytystulo aktiivinen Oletusarvot (hälytysviive 10 s.) lämmönsäädin 17

18 Lukitukset Lukitukset Käyttöveden säädin ei toimi, jos mittaus TE1A on vikatilassa Lämmityksen säädin ei toimi, jos menovesimittaus (TE2A,TE3A) on vikatilassa tai säätökäyrä on aseteltu väärin. Säätökäyrän ehdot: X1<X2<X3<X4 ja Y1>Y2>Y3>Y4. Lämmityksen säädin ja pumppu pysähtyy, jos ulkolämpötila on yli käyrän ylimmän pisteen (X4). Jos ulkolämpötilaraja on pysäyttänyt lämmityssäädön, verrytellään pumppua ja venttiiliä kerran viikossa. Verryttelyajo tapahtuu maanantaisin kello 12. Pumppua pidetään käynnissä 5 min ja 1 min viiveen jälkeen venttiili(t) ajetaan auki ja kiinni. Pumppu P2-4 pysähtyy, jos tyypiksi on valittu lattialämmitys ja menovesi ylittää asetellun rajan. Mittausantureiden hälytykset on estetty, jos verkosto tai mittaus on pois käytöstä. Muut toiminnot Moottorin kalibrointiajo Jos on valittu 3-piste ohjaus, säädin ajaa käynnistymisen jälkeen moottoria kiinnipäin ajoajan verran. Tällä varmistutaan siitä, että säädin tietää missä asennossa moottori on. Kalibrointi ajo voidaan käynnistää myös huoltovalikon kautta. L1-3venttiilivika hälytys on estetty kalibrointiajon ajaksi. 18 lämmönsäädin

19 WEB käyttöliittymä WEB sivun käyttäminen Kirjoita selaimen laitteen IP- osoitteeseen (esim ) Seuraavaksi tulee sisään kirjautuminen Anna käyttäjätunnus ja salasana ( ja 200) ja paina OK. Laita täppä Remember my credentials kohtaan, niin selain muistaa salasanasi seuraavilla kerroilla. Käyttöliittymässä on viisi selkeätä välilehteä WEB käyttöliittymää voit käyttää myös mobiililaitteilla (Tablet ja älypuhelin). WEB käyttöliittymässä on samat asetukset kuin käyttöpaneelissa. WEB käyttöliittymässä näkyvät kaikki asetusarvot ja mittaukset vaikka ne eivät olisi käytössä. Toiminnot on selitetty käyttöpaneelin ohjeissa. lämmönsäädin 19

20 WEB käyttöliittymä Mittaukset välilehdeltä löytyy mittaus ja tilatietoja 20 lämmönsäädin

21 WEB käyttöliittymä Mittaukset/Asetukset välilehdellä verkostojen asetusarvot ja säätökäyrä lämmönsäädin 21

22 WEB käyttöliittymä Mittaukset/Aikaohjelmat välilehdellä on lämpötilanpudotuksen aikaohjelma 22 lämmönsäädin

23 WEB käyttöliittymä Mittaukset/Rajat välilehdeltä asetellaan hälytysrajat lämmönsäädin 23

24 WEB käyttöliittymä Huolto välilehti on tarkoitettu kokeneemmalle käyttäjälle 24 lämmönsäädin

25 WEB käyttöliittymä Huolto/LKV välilehdellä on käyttöveden asetukset Huolto/L1 välilehdellä on lämmitysverkoston asetukset lämmönsäädin 25

26 WEB käyttöliittymä Huolto/Laskurit välilehdellä on koottuna määrämittausten mittaustiedot ja asetukset Kaukolämpölaskuri vain 200 sarjassa Huolto/Tunnukset välilehdellä voidaan vaihtaa käyttäjätunnus ja salasana 26 lämmönsäädin

27 WEB käyttöliittymä Laskurit välilehdellä on laskureiden mittaukset Kaukolämpölaskuri vain 200 sarjassa lämmönsäädin 27

28 WEB käyttöliittymä Ethernet välilehdellä on verkkoasetukset 28 lämmönsäädin

29 WEB käyttöliittymä Ethernet/Tili välilehdellä on sähköpostitiliasetukset, salasana on M171 Ethernet/Prioriteetit välilhdellä on hälytysten sähköpostilähetysten prioriteetit lämmönsäädin 29

30 WEB käyttöliittymä Ethernet/Aikaohjelma välilehdellä on prioriteeti 2 aikaohjelma Ohjaukset välilehdellä on sähköpisteohjauksien asetukset (vain 200 sarja) 30 lämmönsäädin

31 WEB käyttöliittymä lämmönsäädin 31

32 WEB käyttöliittymä Ohjauksien aikaohjelmat asetellaan Ohjaukset/SJ01-02 Aika, SJ03-04 Aika, SJ05-06 Aika ja SJ07 Aika välilehdiltä 32 lämmönsäädin

33

34 Qvantech Oy Mustarastaantie Kangasala
