BLÜCHER Viemäröintijärjestelmät

Transkriptio

1 BLÜCHER Viemäröintijärjestelmät LVI-Dahl varastotuoteluettelo Muhviputket, lattiakaivot, -altaat sekä kattokaivot K E E P I N G U P T H E F L O W V I E M Ä R I J Ä R J E S T E L M Ä T R U O S T U M A T T O M A S T A T E R Ä K S E S T Ä 1

2 EUROPIPE Yleistä BLÜCHER EuroPipe-muhviputkista ja -yhteistä Käyttökohteet Kiinteistöjen sade- ja jätevesien viemäröintiin Uudisrakentamiseen ja saneerauskohteisiin Eri teollisuuden alojen sovelluksiin Sopii myös alipainejärjestelmään Ominaisuudet Kevyt Palamaton Helppo ja nopea asentaa Hygieeninen Korkea virtauskapasiteetti Vähäinen huoltotarve Pitkä elinkaari Tietoa Putkikoot ø mm Putkien vakiomitat 0,15-6 m Laaja yhdevalikoima EPDM -tiiviste vakiona, Viton- tai nitriilikumi tarvittaessa Materiaali RST tai Käsi- ja sähkökäyttöinen putkileikkuri Muhviliitokset voidaan tarvittaessa lukita liitospannoilla paineenkeston parantamiseksi Lisätiedot Tekninen käsikirja ja BLÜCHER Viemäröintijärjestelmät-esite Tuotetietoa 2

3 Asennusesimerkkejä Pystyputket Vaakalinjat Kiinnitä putki kaikkien välipohjalävistysten kohdalla Kts. taulukko Pystyputkien tukien suurin etäisyys Katso Tekninen käsikirja tai BLÜCHER Viemäröintijärjestelmät Pystyputket Kun putki muuttaa suuntaansa, kiinnitä se seinään, jos mahdollista Yksi tuenta kerrosta kohti riittää tavallisesti, mutta tuentakohtien väli saa olla enintään 3 m. Kun pystylinjaan yhdistetään suurehko haara, pystyputki on kiinnitettävä välittömästi haaran alapuolelta. Putkisto on tuettava ja kiinnitettävä riittävästi, jotta muhviliitoksessa toisiinsa liittyvien päiden liukuminen toisistaan erilleen ei missään odotettavissa olevissa olosuhteissa ole mahdollista. Jos kannakointi ei suunnanmuutoksissa ole mahdollista, on käytettävä liitospantoja 847.xxx. Vaakalinjat Halk. Dim. T ukien välinen etäisyys* mm m 1) 40 2,0 50 2,2 75 2,5 82 2, , , , , , ,0 * Ripustuskohtien väli on laskettava putken 1 mm suuruisen sallitun taipuman perusteella. Yksittäisen kiinnikevälin taipuma lasketaan veden täyttämälle putkelle. 1) Pätee, kun putki tuetaan tasavälein. Kun ripustettavassa putkistossa on yhteitä, tuentakohdat on sijoitettava niin, että joko haara tai suoraan menevä putki tuetaan heti muhvin takaa. Jos tämä ei ole mahdollista, jännemittaa on pienennettävä puoleen annetuista arvoista. HUOM! Jos kannakkeet ovat eri materiaalia kuin asennettava putkijärjestelmä, on käytettävä asennusolosuhteisiin soveltuvaa eristettä kannakkeen ja putken välissä. 3

4 Muhviputket MUHVIPUTKI TYYPPI 811 Tyyppinro LVI-nro Nimi D X Pikakoodi BLÜCHER EUROPIPE S Muhviputki FA S Muhviputki RA S Muhviputki DJ S Muhviputki YJ S Muhviputki GV S Muhviputki XH S Muhviputki WR S Muhviputki OX S Muhviputki SW S Muhviputki GA S Muhviputki EU S Muhviputki OT S Muhviputki LD S Muhviputki NU S Muhviputki WR S Muhviputki VF S Muhviputki VH S Muhviputki HO S Muhviputki TJ S Muhviputki KH20 RST Muhviputki OJ Muhviputki NA Muhviputki HA Muhviputki VG Muhviputki GD Muhviputki PJ Muhviputki DE Muhviputki HG Muhviputki JP00 4

5 Kulmayhteet TYYPPI KULMAYHDE Tyyppinro LVI-nro Nimi D Pikakoodi S Kulmayhde 50 JE S Kulmayhde 75 PR S Kulmayhde 110 WO S Kulmayhde 160 JV84 BLÜCHER EUROPIPE TYYPPI KULMAYHDE Tyyppinro LVI-nro Nimi D Pikakoodi S Kulmayhde 50 UW S Kulmayhde 75 UD S Kulmayhde 110 KL S Kulmayhde 160 PD95 TYYPPI KULMAYHDE Tyyppinro LVI-nro Nimi D Pikakoodi S Kulmayhde 40 BG S Kulmayhde 50 XN S Kulmayhde 75 DR S Kulmayhde 110 LT S Kulmayhde 160 UP30 RST Tyyppinro LVI-nro Nimi D Pikakoodi Kulmayhde 50 LR Kulmayhde 75 TM Kulmayhde 110 TD Kulmayhde 160 AD55 TYYPPI KULMAYHDE, LAAJASÄTEINEN Tyyppinro LVI-nro Nimi D Pikakoodi S Kulmayhde 200 HA79 5

6 Kulma- ja haarayhteet BLÜCHER EUROPIPE TYYPPI ,5 KULMAYHDE Tyyppinro LVI-nro Nimi D Pikakoodi S Kulmayhde 40 KB S Kulmayhde 50 YR S Kulmayhde 75 HD S Kulmayhde 110 UN S Kulmayhde 160 WF47 RST Kulmayhde 50 DS Kulmayhde 75 LM Kulmayhde 110 HR35 TYYPPI ,5 HAARAYHDE Tyyppinro LVI-nro Nimi D D1 Pikakoodi S Haarayhde DB S Haarayhde JK S Haarayhde BG S Haarayhde UZ48 TYYPPI HAARAYHDE Tyyppinro LVI-nro Nimi D D1 Pikakoodi S Haarayhde PK S Haarayhde FL S Haarayhde JY S Haarayhde MN S Haarayhde UK S Haarayhde TV S Haarayhde AR S Haarayhde UY S Haarayhde FW98 RST Haarayhde NW Haarayhde TE Haarayhde WT Haarayhde US Haarayhde IO62 TYYPPI ,5 KÄYRÄHAARAINEN YHDE Tyyppinro LVI-nro Nimi D D1 Pikakoodi S Haarayhde WY S Haarayhde EV S Haarayhde RV20 6

7 Puhdistusputket, kaksoismuhvit, pisto- ja supistusyhteet TYYPPI 840 PUHDISTUSPUTKI Tyyppinro LVI-nro Nimi D1 D2 Pikakoodi S Puhdistusyhde RW S Puhdistusyhde HX S Puhdistusyhde YR66 RST Puhdistusyhde IL28 Vain painovoimaisiin järjestelmiin. BLÜCHER EUROPIPE TYYPPI 841 KAKSOISMUHVI Tyyppinro LVI-nro Nimi D Pikakoodi S Kaksoismuhvi 40 AZ S Kaksoismuhvi 50 YS S Kaksoismuhvi 75 GJ S Kaksoismuhvi 110 LN S Kaksoismuhvi 160 FP S Kaksoismuhvi 200 SV11 RST Kaksoismuhvi 50 TP Kaksoismuhvi 75 KB Kaksoismuhvi 110 UI Kaksoismuhvi 160 CL47 TYYPPI 842 PISTOYHDE Tyyppinro LVI-nro Nimi D Pikakoodi S Pistoyhde 50 YP S Pistoyhde 75 KP S Pistoyhde 110 PF S Pistoyhde 160 TK21 TYYPPI 850 SUPISTUSYHDE Tyyppinro LVI-nro Nimi D D1 Pikakoodi S Supistusyhde ZH S Supistusyhde WH S Supistusyhde TS S Supistusyhde UK S Supistusyhde JN31 RST Supistusyhde VL Supistusyhde MS97 7

8 Lisävarusteet TYYPPI 847 LIITOSPANTA RST Tyyppinro LVI-nro Nimi D Pikakoodi BLÜCHER EUROPIPE Liitospanta 50 NS Liitospanta 75 JM Liitospanta 110 JM Liitospanta 160 IV58 Liitospannoilla varustettu muhviliitos kestää painetta seuraavasti: Putket D=40 mm-110 mm +2 bar Putket D=160 mm +1 bar Putket D=200 mm +0,5 bar TYYPPI RST PATOPAINELIITOSPANTA Tyyppinro LVI-nro Nimi D Pikakoodi Patopaineliitospanta 50 KR Patopaineliitospanta 75 PY Patopaineliitospanta 110 VG Patopaineliitospanta 160 AO06 Jos järjestelmä on suunniteltu kestämään patopainetta, liitospantoja tulee käyttää jokaisessa liitoksessa. Putket D=40 mm - D=110 mm voivat kestää painepiikkejä aina 10 bar -paineeseen asti. Putket D=125 - D=160 mm aina 7 bar -paineeseen asti, kun käytetään patopaineliitospantaa. TYYPPI TULPPA Tyyppinro LVI-nro Nimi D D1 H Pikakoodi S Tulppa FS S Tulppa GK S Tulppa LF S Tulppa NH93 Liitospannan TYYPPI 847 käyttö on tarpeellista, jos järjestelmään on odotettavissa patopainetta. TIIVISTEET TYYPPI 801 HUULITIIVISTE MUSTA, EPDM Tyyppinro LVI-nro Nimi D H D2 Pikakoodi 801.EPDM Huulitiiviste 40 7,8 51,7 GP EPDM Huulitiiviste 50 7,8 61,8 SF EPDM Huulitiiviste 75 7,8 87,1 OL EPDM Huulitiiviste 110 8,9 124,2 ZA EPDM Huulitiiviste ,5 180,1 RY EPDM Huulitiiviste ,8 223,8 WG80 TYYPPI 801 HUULITIIVISTE VIHREÄ, FPM Tyyppinro LVI-nro Nimi D H D2 Pikakoodi 801.FPM.040* Huulitiiviste 40 7,8 51,7 BG FPM Huulitiiviste 50 7,8 61,8 TE FPM Huulitiiviste 75 7,8 87,1 YM FPM Huulitiiviste 110 8,9 124,2 EU FPM Huulitiiviste ,5 180,1 KB FPM Huulitiiviste ,8 223,8 AZ33 *lila 8

9 Lisävarusteet TYYPPI 801 HUULITIIVISTE MUSTA/KELT, NBR Tyyppinro LVI-nro Nimi D H D2 Pikakoodi 801.NBR Huulitiiviste 40 7,8 51,7 SX NBR Huulitiiviste 50 7,8 61,8 JV NBR Huulitiiviste 75 7,8 87,1 OD NBR Huulitiiviste 110 8,9 124,2 UL NBR Huulitiiviste ,5 180,1 ZT NBR Huulitiiviste ,8 223,8 WY20 BLÜCHER EUROPIPE Putkileikkurin terät Varmistaakseesi BLÜCHER Europipe -muhviputkijärjestelmän sujuvan ja virheettömän asennuksen, katkaisut tulisi tehdä putkileikkurilla, joka tekee myös viisteen putken päähän. Kysy vuokraleikkuria BLÜCHER -myyjältäsi! Tyyppinro LVI-nro Nimi Pikakoodi Leikkurin terä UL Leikkurin terä / ZT39 HUOM! Älä leikkaa yhteitä! 9

10 EUROPIPE Yleistä BLÜCHER Drain Roof -kattokaivojärjestelmästä BLÜCHER Drain Roof ja BLÜCHER EuroPipe Sadevesiviemäröinti; tehty kestämään BLÜCHER tarjoaa ruostumattomasta teräksestä valmistetun järjestelmän sadevesien viemäröintiin, joka soveltuu: Kaikille tasakattorakenteille Rakennuksen sadevesien poistoon BLÜCHER EuroPipe-muhviputkijärjestelmän avulla Bitumi- tai PVC- yksikerroskate vesikatoille Painovoimaiseen ja umpivirtausjärjestelmään BLÜCHER Sadevesiviemäröintijärjestelmä on valmistettu korkealaatuisesta ruostumattomasta teräksestä, joka on lähes huoltovapaa, iskun-, palon-, ja korroosionkestävä, eikä lisää rakennuksen palokuormaa. BLÜCHER Sadevesiviemäröintijärjestelmä soveltuu niin uudis- kuin saneerauskohteisiinkin. Valittavissa on perinteinen painovoimainen järjestelmä tai umpivirtausjärjestelmä, jolla on 3-5 kertaa suurempi virtauskapasiteetti kuin painovoimaisella järjestelmällä. Tämä tarkoittaa sitä, että katolta poistettava vesi voidaan siirtää pienemmällä putkistolla katolta pois, ja myös kattokaivojen määrä vähenee verrattuna painovoimaiseen järjestelmään. BLÜCHER on kehittänyt korkealaatuisen sadevesiviemäröintijärjestelmän; kattokaivoja, jotka on helppo yhdistää BLÜCHER EuroPipe muhviputkijärjestelmään. Tämä tarjoaa asiakkaalle turvallisen viemäröintijärjestelmän, joka minimoi asennusajan ja mahdollistaa: Korkean virtauskapasiteetin Helpon, joustavan ja nopean asennuksen Pitkän eliniän Paloturvallisen järjestelmän Tuotteiden tiedot 10

11 Kattokaivot Painovoimajärjestelmään KATTOKAIVO TYYPPI BITUMIKATTEELLE, LAIPALLA BLÜCHER DRAIN ROOF RST Tyyppinro LVI-nro Nimi D Z H H2 D2 X5 T Pikakoodi Kattokaivo x BG Kattokaivo x NW55 Virtaamat taulukon " Kattokaivojen virtaamat" mukaan. Kts. BLÜCHER Sadevesiviemäröintijärjestelmät. KATTOKAIVO TYYPPI YKSIKERROSKATTEELLE, KIRISTYSRENKAALLA RST Tyyppinro LVI-nro Nimi D Z H H2 D2 X5 T Pikakoodi Kattokaivo x KB Kattokaivo x AZ68 Virtaamat taulukon " Kattokaivojen virtaamat" mukaan. Kts. BLÜCHER Sadevesiviemäröintijärjestelmät. KATTOKAIVON LÄMMITYSVASTUS 0,8 M LÄMMITYSKAAPELI + 1,0M KUMIKAAPELI Tyyppinro LVI-nro Nimi Pikakoodi Lämmityskaapeli XF84 11

12 Yleistä BLÜCHER Channel lattia-altaista ja -kouruista teollisuuskäyttöön TARKISTUSLISTA tuotevalintaan 1 LATTIA-ALTAAT JA-KOURUT Valitkaa ensin tarvitsetteko lattia-altaan vai kourun. Tuoteohjelmamme on valmistettu materiaalivahvuudeltaan 2mm:n ruostumattomasta teräksestä, joka pitää altaat ja kourut tukevina ja varmistaa niiden pitkän käyttöiän. Autamme mielellämme valitsemaan oikean tuotteen projektiinne; mitoituksen, lattiapinnoitteen sekä vaadittavien virtausominaisuuksien mukaan. Huomioitavaa: Lattiarakenne/pinnoite Koko, pituus/leveys Materiaali RST tai 2 KAIVON ALAOSA Kaivon alaosa tilataan erikseen, joko vaaka- tai pystyliitännällä. Tämä mahdollistaa altaiden ja kourujen joustavan liitännän viemäriin. Liitoskoot 110 ja 75 mm. Huomioitavaa: Vaaka-vai pystyliitos Liitoskoko 110 tai 75 mm 3 KANSIRITILÄ Ritilät on valittavissa erilaisten käyttöolosuhteiden, koon ja kuormituksen mukaan. BLÜCHER-kouruihin ja -altaisiin voi valita verkko-, sihti- tai HygienicPro-ritilän. Huomioitavaa: ritilätyyppi kuormitusluokka koko 4 VESILUKKO Vesilukko on aina valmistettu ruostumattomasta teräksestä ja on helposti irrotettavissa puhdistusta varten. Vesilukollamme on hyvät virtaus- ja itsepuhdistuvuusominaisuudet. Vaihtoehtona on myös kaasutiivis MULTI -vesilukko. Huomioitavaa: Kaivon koko 5 SIIVILÄKORI JA HIEKKAKORI Altaat ja kourut voidaan varustaa käyttökohteen mukaan joko siivilä- tai hiekkakorilla, jotka estävät kiinteiden partikkelien pääsyyn viemäriin. Koreissa on nostokahva helpottamassa puhdistusta. Huomioitavaa: Kaivon koko Lisätietoa kouruista ja altaista Kuvausesimerkki Lattia-allas ruostumattomasta teräksestä esim. teollisuuteen ja suurtalouskeittiöön BLÜCHER Channel - lattia-allas laitoskeittiöön. Verkkoritilän koko 600x900 mm, kaivon vaakaliitos 110 mm. Kaivo varustetaan helposti irrotettavalla vesilukolla ja siiviläkorilla. Materiaalina ruostumaton teräs AISI 304, tarkoitettu massalattialle. Lattia-allaskokonaisuus sisältää: Lattia-allas Verkkokansi Alaosa Vesilukko Siiviläkori

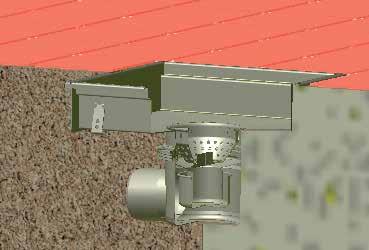

13 SUUNNITTELUOPAS ERI LATTIATYYPEILLE LATTIATYYPPI Lattia-altaan valinnassa on aina huomioitava rakennuskohteen lattiapinnoite. BLÜCHERin tuotevalikoiman lattia-altaat, -kourut ja -kaivot soveltuvat kaikille yleisille lattiatyypeille, joita käytetään keittiöissä ja elintarviketeollisuudessa Keittiön lattiarakenne on yleensä betonilaatta, jonka päälle on asennettu muovimatto, jokin massa tai laatta. Laattalattian alle voidaan asentaa vedeneriste estämään kosteuden pääsy rakenteeseen. Joihinkin kohteisiin ei laiteta vedeneristystä lainkaan laatan alle. Tällaisia kohteita voivat olla pukuhuoneet tai käytävät. Voi myös olla kohteita, joissa ei ole erillistä lattiamateriaalia, vaan lattia on vain tasoitettu betonilaatta. Alla olevissa kuvissa on esitetty kuinka BLÜCHERin lattia-altaat, -kourut tai -kaivot asennetaan erilaisille lattiamateriaaleille. Suosittelemme, että lattiamateriaali olisi tilausvaiheessa päätetty tilausvirheiden vähentämiseksi. LATTIATYYPPI: Massalattia, betonilattia tai laattalattia ilman vesieristystä 1. Laatta- tai massapinnoite 2. Betonilaatta 3. BLÜCHER lattia-allas 4. Irrotettava vesilukko 5. Säädettävä alaosa Valitse: Lattia-allas 660, lattiakaivo 760/763 LATTIATYYPPI: Muovimattolattia 1. Muovimatto 2. Betonilaatta 3. BLÜCHER lattia-allas 4. Kiristyskehys 5. Säädettävä alaosa 6. Irrotettava vesilukko LATTIATYYPPI: Vesieristetty laattalattia 1. Laattalattia 2. Betonilaatta 3. BLÜCHER lattia-allas 4. Säädettävä laatoituskehys 5. Vesieristyslaippa 6. Säädettävä alaosa 7. Irrotettava vesilukko Valitse: Lattia-allas 662, lattiakaivo 760/763 Valitse: Lattia-allas 668, lattiakaivo 760/763 13

14 LVI-DAHL varastovalikoima BLÜCHER CHANNEL - LATTIA-ALTAAT 1. LATTIA-ALTAAN VALINTA BLÜCHER CHANNEL BLÜCHER Channel 660 Betoni- ja massalattiaan, Betoni- ja massalattiaan sekä *laattalattiaan ilman vesieristystä. Valitse koon mukaan allas+alaosa+ritilä+vesilukko+roskasiivilä Materiaali RST Tyyp- Koko H H1 H2 H3 D2 Tila- Koontinumero Pikakoodi Allas Pikapi Alaosa(1) Verkkokansi Vesilukko Roskasiivilä LxB vuus vaaka/pysty LVI-nro koodi x / HZ33/NH GE x / KN88/PV SU x / AL75/XR XB (1) Pystyliitos LVI-nro L+40 x B+40 L x B H H1 H3 H2 D1 Allas vaakaliitännällä ja vesilukolla Muovimattolattiaan BLÜCHER Channel Muovimattolattiaan Valitse koon mukaan allas+alaosa+ritilä+vesilukko+roskasiivilä Materiaali RST Tyyp- Koko H H1 H2 H3 D2 Tila- Koontinumero Pikakoodi Allas Pikapi Alaosa(1) Verkkokansi Vesilukko Roskasiivilä LxB vuus vaaka/pysty LVI-nro koodi x / JG59/ZE DK (1) Pystyliitos LVI-nro L+80 x B+80 L x B H H1 H3 H2 * ilman vesieristyslaippaa D1 Allas vaakaliitännällä ja vesilukolla 14

15 LVI-DAHL varastovalikoima BLÜCHER LATTIA-ALTAAT JA PÖNTTÖKAIVOT Laattalattiaan vesieristyslaipalla H H2 H1 BLÜCHER Channel Laattalattiaan vesieristyslaipalla Materiaali RST Tyyp- Koko H H1 H2 H3 D1 Tila- Koontinumero Pikakoodi Allas Pikapi LxB vuus vaaka/pysty LVI-nro koodi x / AU31/GB WY x / XZ57/ZN BG L+40 x B+40 L x B D1 H3 Valitse koon mukaan allas+alaosa+ritilä+vesilukko+roskasiivilä Alaosa(1) Verkkokansi Vesilukko Roskasiivilä (1) Pystyliitos LVI-nro BLÜCHER CHANNEL - BLÜCHER INDUSTRIAL Allas vaakaliitännällä ja vesilukolla Koko valikoima, lattia-altaat ja -kourut - ota yhteys BLÜCHER-myyjääsi. Vaihtoehtoisesti matala altaan syvyys H2=60mm, tai korkea altaan syvyys H2=150mm Erikoismittaiset lattia-altaat ja -kourut tilauksesta. Kaikki BLÜCHER-tuotteet nähtävissä sekä tuoteluetteloissa. LVI-DAHL varastovalikoima BLÜCHER INDUSTRIAL - TEOLLISUUSKAIVOT BLÜCHER Industrial - HygienicPro-kaivo* Massalattiaan. Pyöreä kansi. Tyyppi Koko Q D1 D2 H1 H2 H3 Koontinumero Pikakoodi Kaivo Pika- B l/s LVI-nro koodi Vaakaliitos 110 mm Ø305 3, VM GH Pystyliitos 110 mm Ø305 3, EO AZ20 - roskasiivilän tilavuus 4 l PÖNTTÖKAIVOT Massalattiaan HygPro- Vesilukko Roskakansi siivilä HygienicPro-kaivo vaakaliitoksella. Pyöreä kansi. HygienicPro-kaivo pystyliitoksella. Pyöreä kansi. * HygienicPro-kaivo on suunniteltu käytettäväksi suurtalouskeittiöissä ja elintarviketeollisuudessa 15

16 LVI-DAHL varastovalikoima BLÜCHER INDUSTRIAL - TEOLLISUUSKAIVOT 1. LATTIAKAIVON VALINTA BLÜCHER INDUSTRIAL BLÜCHER Industrial - Teollisuuskaivo Betoni-, massa- ja *laattalattiaan. Neliökansi. Tyyppi Koko Q D1 D2 H1 H2 Koontinumero Pikakoodi Kaivo B l/s LVI-nro Vaakaliitos 110 mm RST 200x DY mm 300x BS Pystyliitos 110 mm RST 200x XR mm 300x ZE Betoni- ja massalattiaan 1 2a 2b 3 4 BLÜCHER Industrial - Teollisuuskaivo Muovimattolattiaan kiristysrenkaalla. Pyöreä kansi Tyyppi Koko Q D1 D2 H1 H2 Koontinumero Pikakoodi Kaivo Pikakoodi B l/s LVI-nro Pikakoodi ZP79 RW09 OZ11 RD65 Sihtikansi Verkkokansi Vesilukko Roskasiivilä B B D2 H Vaakaliitos 110 mm RST Ø UW Pystyliitos 110 mm RST Ø OO Muovimattolattiaan kiristysrenkaalla LF37 FX08 Verkkokansi Vesilukko Roskasiivilä DB BD D2 H2 D1 H1 D2 H1 H2 H1 D2 H2 D1 H1 D1 Teollisuuskaivo vaakaliitoksella ja vesilukolla. Neliökansi. Teollisuuskaivo pystyliitoksella ja vesilukolla. Neliökansi. * soveltuu käytettäväksi kohteissa, joihin ei tule vesieristystä D1 Teollisuuskaivo vaakaliitoksella ja vesilukolla. Pyöreä kansi. Teollisuuskaivo pystyliitoksella ja vesilukolla. Pyöreä kansi. 16

17 LVI-DAHL varastovalikoima LISÄTARVIKKEET CHANNEL JA INDUSTRIAL 2. RITILÄN VALINTA CHANNEL JA INDUSTRIAL Verkkokansi Verkkokansi Sihtikansi HygienicPro-kansi Koko Kuormitusluokka Tuotenro LVI-nro Pikakoodi Verkkokansi L OZ L UH L ZP L DE22 Koko Kuormitusluokka Tuotenro LVI-nro Pikakoodi Verkkokansi 168x168 L RN66 Ø173 L WV95 Sihtikansi 268x268 L WJ96 HygienicPro-kansi Ø273 L MP88 BLÜCHER CHANNEL - BLÜCHER INDUSTRIAL 3. KAIVON ALAOSAN VALINTA Tyyppi D2 Tuotenro LVI-nro Pikakoodi Lattia-altaaseen Alaosa pystyliitos Ø110 mm Ø OU80 Alaosa vaakaliitos Ø110 mm MATALA Ø JM51 4. VESILUKOT Tyyppi D2 Tuotenro LVI-nro Pikakoodi Vesilukko* Ø S BD24 Vesilukko** Ø S JV04 Vesilukko Ø S TK75 * poistuva tuote ** kaksiosainen S = materiaali 5. ROSKASIIVILÄN/HIEKKAKORIN VALINTA Tyyppi D2 Tuotenro LVI-nro Pikakoodi Roskasiivilä Ø ER79 Roskasiivilä Ø KS58 Roskasiivilä HygienicPro* Ø ZT91 Hiekkakori Ø VO66 * vetoisuus 4 l 17

18 DRAIN DOMESTIC LATTIAKAIVO MULTI MULTI Muovimatto Monipuolinen design-kansivalikoima Kiristysrengas ruuvikiinnityksellä Ohjauslevy Roskasiivilä Vakio- tai kaasutiivis vesilukko Säädettävä yläosa Ilman sivuliitäntää tai sivuliitännät 3 kpl 32/40 mm Tasoite Betonikerros Muovimatto Betoni- ja laattalattialle, siveltäville vesieristeille Lattiakaivo Kaivo Säädettävä 2-osainen tai yksiosainen kaivo Kansi/Ritilä Laaja valikoima design-kansia. Kannet tilataan erikseen lattiapintamateriaalin mukaan. Vesilukko Irrotettava -vesilukko sisältyy toimitukseen Lisävarusteet Lisävarusteet tilataan erikseen. Useimmat sivuliitännälliset kaivot sisältävät ohjauslevyn. Tasoite Betonikerros Vesieristys

19 LVI-DAHL varastovalikoima BLÜCHER MULTI-LATTIAKAIVOT 1. LATTIAKAIVON VALINTA Kaikille lattiamateriaaleille BLÜCHER Drain MULTI 210, 250, 260, 211, 251, 240 ja 281 Yleiskaivo kaikille lattiamateriaaleille D D1 Z H H1 S Tuotenro Kaivo Pika- LVI-nro koodi 210-Vaakaliitos 75 RST 140 Ø V RF Ø VS LN Ø VS XA Pystyliitos 75 RST 140 Ø V NL Ø VS KE Ø VS FW Pystyliitos, kiinteä Ø VS YW Vaakaliitos, sivuliitännät 3x32/40 75 RST 140 Ø V BV Ø VS AA Pystyliitos, sivuliitännät 3x32/40 75 RST 140 Ø V TT Ø VS TK Kuivakaivo 50 - Ø S PG Kuivakaivo 32 - Ø S OB Ø S XH35 Valitse kaivon koko ja asennussarja 1 2a 2b 2c Muovimatto Massalattia Laatta 200 kts. alla kts. alla (1) kts. alla BLÜCHER DOMESTIC (1) Valukorotusrenkaan, lvi-nro , kanssa 2. KANNEN VALINTA Asennussarja BLÜCHER Drain MULTI eri lattiamateriaaleille Tyyppi Koko Kuormitus- Tuotenro LVI-nro Pikakoodi luokka Pyöreä kansi - muovimattolattialle Sis. kiristysrenkaan (2a) VIENNA Ø 155 mm K S FH94 Pyöreä kansi - massalattialle. Sis. kiristysrenkaan (2b) VIENNA Ø 180 mm K S EV19 Valukorotusrengas, 13mm korotus S RS82 Neliökansi - laattalattialle. Sis. kiristysrenkaan (2c) VIENNA RST 200x200 K XN15 HYGIENICPRO 200X200 L FA20 3. VESILUKOT Tyyppi Tuotenro LVI-nro Pikakoodi Vesilukko Ø S CE75 Vesilukko MULTI, kaasutiivis Ø OU92 S = materiaali 19

20 WATERLINE-LATTIAKAIVO BLÜCHER DOMESTIC Lattiakaivopaketti Sis. COPENHAGEN-ritilä ja vesilukko 374 seinän viereen Tuotenumero Pituus LVI-numero Pikakoodi B 900 mm UB B 1000 mm ZK13 20

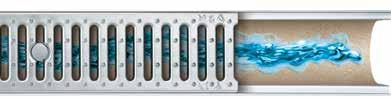

21 Yleistä MEADRAIN-KUIVATUSKOURUISTA Polymeeribetoni Perinteiseen betoniin verrattuna MEA polymeeribetoni on läpäisemätön, vähähuokoinen materiaali, jolle ovat ominaisia suuri vakaus ja huomattavien materiaalisäästöjen ansiosta kevyt nettopaino. Se koostuu enimmäkseen luonnollisista mineraaliraaka-aineista, kuten kvartsi, basaltti ja graniitti, sidosaineenaan hartsiyhdiste. MEA-polymeeribetoni on erittäin kestävien ja kantokykyisten MEADRAIN Supreme -kourujen perusta. Järjestelmä tyydyttää vaivatta kaikki vaatimukset alueilla, joilla kulkee raskaita kuormia, kuten siviili- ja sotilaslentokentät, konttisatamat sekä muut kuormausalueet, joilla liikkuu paljon kuorma-autoja ja haarukkatrukkeja. MEADRAIN Supremen toisesta edusta hyötyy varsinkin ympäristö: MEA-polymeeribetoni kestää useimpia kemikaaliliuoksia, mikä tekee tästä kourujärjestelmästä kilpailukykyisen alueilla, joilla on liikuteltava raskaita kuormia ja suojeltava pohjavesivarantoja, esimerkiksi elintarviketeollisuudessa, teurastamoissa, panimoissa sekä huoltoasemilla. BLÜCHER MEADRAIN Puristuslujuus: 90 N/mm2 Taivutuslujuus: 22 N/mm2 Kosteuden imeytymisprosentti: < 0,05% Kimmokerroin: kn/mm2 Tiheys: 2,1-2,3 kg/dm3 Vedenläpäisevyys: 0 mm Perusrakenne: Tiivis - soveltuu hyvin veden ja likahiukkasten kuivatukseen Kourun runko: 75 % kevyempi kuin tavallinen betonikouru Kemiallinen kestävyys: Kestää erittäin hyvin kemikaaliliuoksia (ph-arvo 3-9) Työstö: Ympäristöystävällisyys: Vanheneminen: Työstettävissä hiomalaikalla, kiviporalla tai taltalla. Ympäristöystävällinen rakennusmateriaali, jossa on mineraaliseosaineita. Täysin pakkasenkestävä, kestää kulutusta, huoltovapaa Valitse kouru kaadollisena tai ilman kaatoa tarpeen mukaan Ei kaatoa - varastotuote Tasaista kourun juoksua käytetään silloin, kun kaatoa ei tarvita tai luonnollinen kaato riittää. Tarjolla on valikoima kouruja, jotka ovat korkeudeltaan ja nimellisleveydeltään erilaisia (EN 1000 EN 4000). Sisäänrakennettu kaato - tehdastilaus Vesi kulkee kourussa sisäänrakennetun kaadon avulla, joka saadaan aikaan 0,5 %:n jatkuvalla kaltevuudella poiston varmistamiseksi. Niitä käytetään aina, kun on liikuteltava nopeasti ympäristölle vaarallisia aineita. EN kourua voidaan käyttää rakennettaessa juoksua, jonka sisäänrakennettu kaato on korkeintaan 20 metriä yksittäisen kourun pituudelta. Porrastettu kaato - tehdastilaus Porrastetulla kaadolla varustettu kouru tarjoaa kustannustehokkaan, vapaasti virtaavan ja tasaisen poiston. Tällainen kaato voidaan rakentaa kouruilla EN 1500 ja 2000 yhdistämällä liitoselementtejä, joiden peruskaato on 2,5 %, kouruelementteihin, joissa ei ole kaatoa ollenkaan. Tällöin liitoselementit korvaavat metrin pituisen kappaleen kourua. Lisäosia ei tarvita. Ota yhteyttä BLÜCHER-myyjääsi, jos tarvitset apua suunnittelussa 21

22 LVI-DAHL varasto-ohjelma MEADRAIN EN 1000, EN 1500 JA MEADRIVE LVI-numero MEA-tuotenumero Nimike Pikakoodit BLÜCHER MEADRAIN MEADRAIN EN 1000 valurautaritilä D400 0,5M PROFIX MEADRAIN EN 1000.SE päätylevy umpi alku/loppu MEADRAIN EN 1000.E päätylevy poistolla ø110 MEADRAIN EN M kouru MEADRAIN EN ,5M kouru MEADRAIN EN 1000.EK lietelaatikko 0,5M + sakka-astia MEADRAIN EN 1500 valurautaritilä D400 0,5M PROFIX MEADRAIN EN 1500.SE päätylevy alku/loppu MEADRAIN EN 1500.E päätylevy poistolla ø160 MEADRAIN EN M kouru h=220 MEADRAIN EN M kouru h=220 MEADRAIN Lietelaatikko alaosa, lyhyt ø160/200 MEADRAIN EN 1500 Lietelaatikko yläosa ei ritilää MEADRAIN EN 1500 Sakka-astia, sinkittyä terästä GH84 TO58 BS51 FB67 BK47 UH56 XF71 TC85 BP93 RP84 UI78 LH53 AE33 DN MEADRIVE päätylevy umpi MEADRIVE PE kouru+sink. Ritilä A15/B125 MEADRIVE päätylevy poistolla ø110 MB96 IJ26 G048 Alla olevasta taulukosta näet varasto-ohjelmatuotteiden rakennekorkeudet, sekä lisävarusteet eri kuivatusratkaisuhin. Koko, tyyppi EN 1000 EN 1500 MEADRIVE Rakennekorkeus: Sisäleveys (mm) Ulkoleveys (mm) Ulkokorkeus (mm) Kaatotyypit: Ilman kaatoa X X X Lisätarvikkeet: Lietelaatikko X - - Lietelaatikko 2-osaisena - X - Päätylevy ilman poistoputkea X X X Päätylevy poistoputkella X X X Yläreuna ja kourun runko MEADRAIN Supreme EN:ssä on valurautainen yläreuna, joka on upotettu pysyvästi kanavan runkoon. Tämä takaa vankan ja tyylikkään ratkaisun, johon on helppo kiinnittää MEADRAIN Top -koururitilät. Tiivis liitos EN kouruilla on Saksan rakennetarkastuslaitoksen (DIBT) hyväksyntä. MEADRAIN Supreme EN on alusta loppuun älykkäästi suunniteltu järjestelmä. Se tarjoaa selviä etuja, varsinkin huoltoasemien kaltaisissa hankalissa paikoissa, joilla on suojeltava pohjavettä: esim. tiivistettävä ura, joka helpottaa kourujen tiivistämistä. Tarkat tuotetiedot Meadrive Meadrive on pihan ja puutarhan kuivatusratkaisu esim. autotallin eteen. Kouru on valmistettu kestävästä polyeteenimuovista, ja kourun mukana tuleva sinkitty teräsritilä kestää henkilöautoliikennettä. Kourussa on valmis paikka 110 mm pystypoistoliitokselle, joka avataan tarvittaessa. Lisävarusteina päätylevy 110mm poistolla tai ilman. Kourut liitetään toisiinsa ponttiliitoksin. Ritilän kuormitusluokka A15/B

23 LVI-DAHL varasto-ohjelma MEADRAIN EN 1000, EN 1000 JA EN 1500 MEADRAIN Supreme: varasto-ohjelman lisävarusteet Päätylevyt poistolla tai ilman poistoa Päätylevyissä on kestävä reunasuoja, joka on valmistettu valuraudasta. Saatavilla poistoliitännällä varustettuna tai ilman. Lietelaatikko, kaksiosainen 1500 Valurautakehyksellä vahvistettu kaivo voidaan varustaa sakka-astialla, joka estää sadevesiviemärin tukkeutumisen. BLÜCHER MEADRAIN Lietelaatikko EN kourun lietelaatikko on yhtä leveä kuin itse kouru. Valurautakehyksellä vahvistettu kaivo varustetaan sakka-astialla, joka estää tehokkaasti sadevesiputkien tukkeutumisen. MEADRAIN Profix: täydellinen viimeistely MEADRAIN Profix-ritilä täydentää MEADRAIN varasto-ohjelman. Kuormitusluokka D 400. Ruuviton MEADRAIN Profix on innovatiivinen kiinnitysratkaisu. MEADRAIN Profix edut: Nopea, kustannustehokas asennus Esteetön veden virtaus Pitkä käyttöikä Ei kolise ajoneuvoliikenteessä TÜV-testattu Nopea ja yksinkertainen asennus Ritilän neljän pisteen jousiteräslukitusjärjestelmä lukitsee automaattisesti kourun ritilät ja irroittamiseen riittää pelkkä ruuvimeisseli. Profixissa ei ole liikkuvia osia ja ritilä on suunniteltu siten, että se napsahtaa turvallisesti kourun reunaan. Neljä lukitustappia estää ritilää liikkumasta pituussuunnassa. 23

24 BLÜCHER on ruostumattomasta teräksestä valmistettujen viemäröintijärjestelmien asiantuntija. Tuotteet vastaavat kaupan, teollisuuden ja merenkulkualan vaatimuksia kaikkialla maailmassa. A company of Watts Industries Europe B.V. blücher Kreetankuja 2 FI Raisio Tel (0) Fax +358 (0) mailfi@blucher.fi
