SATAKUNNAN AMMATTIKORKEAKOULU. Arto Linnala ILMASTOINTI- JA AKUSTIIKKALABORATORION ILMASTOINTIJÄRJESTELMÄN MUUTOS- JA LAAJENNUSSUUNNITELMA

Koko: px
Aloita esitys sivulta:

Download "SATAKUNNAN AMMATTIKORKEAKOULU. Arto Linnala ILMASTOINTI- JA AKUSTIIKKALABORATORION ILMASTOINTIJÄRJESTELMÄN MUUTOS- JA LAAJENNUSSUUNNITELMA"

Transkriptio

1 SATAKUNNAN AMMATTIKORKEAKOULU Arto Linnala ILMASTOINTI- JA AKUSTIIKKALABORATORION ILMASTOINTIJÄRJESTELMÄN MUUTOS- JA LAAJENNUSSUUNNITELMA TEKNIIKAN PORIN YKSIKKÖ KONE- JA TUOTANTOTEKNIIKAN KOULUTUSOHJELMA LVI- ja energiatekniikan suuntautumisvaihtoehto 2007

2 2 TIIVISTELMÄ ILMASTOINTI- JA AKUSTIIKKALABORATORION ILMASTOINTIJÄRJESTELMÄN MUUTOS- JA LAAJENNUSSUUNNITELMA Linnala Arto Satakunnan ammattikorkeakoulu Tekniikka Pori LVI- ja energiatekniikan suuntautumisvaihtoehto Työn teettäjä: Työterveyslaitos, Turku Toukokuu 2007 Työn ohjaaja: Esa Sandberg UDK: , Asiasanat: Ilmastointijärjestelmä, laboratorio, jäähdytysverkosto, tehontarve, järjestelmäkaavio Tämän opinnäytetyön tavoitteena oli päivittää ja dokumentoida Työterveyslaitoksen ilmastointi- ja akustiikkalaboratorion nykyinen ilmastointi-, jäähdytys- ja lämmitysjärjestelmä. Lisäksi tavoitteena oli laatia tämän pohjalta tarvittavat muutos- ja laajennussuunnitelmat. Järjestelmiin perehdyttiin ja ne paikannettiin olemassa olevaa säätölaitekaaviota apuna käyttäen, jonka jälkeen ne valokuvattiin ja mitattiin kolmiulotteista tietokonemallinnusta varten. Ilmastointijärjestelmän säädettävyyden parantamiseksi tehtiin muutoksia nykyiselle järjestelmälle sekä suunniteltiin uudet kanavat ja laitteet järjestelmän laajennusosalle. Jäähdytysjärjestelmään suunniteltiin uusia piirejä toteuttamaan eri tilojen tarvittavat jäähdytystarpeet.

3 3 ABSTRACT MODIFICATION AND EXPANSION PLAN OF THE AIR- CONDITIONING SYSTEM OF THE AIR-CONDITIONING AND ACOUSTICS LABORATORY Linnala Arto Satakunta University of Applied Sciences Mechanical and Production Engineering HVAC and Energy Engineering School of Technology Pori May 2007 Supervisor: Esa Sandberg UDC: , Key words: Air-conditioning system, laboratory, cooling network, power demand, system graph The aim of this Bachelor s thesis was to update and document the airconditioning, cooling and heating system of the air-conditioning and acoustics laboratory of the Finnish Institute of Occupational Health in Turku. Furthermore, the aim was to compile change and expansion plans based on the survey. The systems were studied and located by using existing regulating device graphs. After that the systems were photographed and measured for three-dimensional computer modelling. Changes were made to improve the adjustability of the present air-conditioning system and new ducts and devices were planned for the expansion part of the system. New circuits were planned to the cooling system to carry out the demanded cooling in different premises.

4 4 TIIVISTEMÄ 2 ABSTRACT 3 1 JOHDANTO Tausta Tavoite ja rajaukset 6 2 NYKYTILANNE Nykytilanteen piirustukset ja muut dokumentit Ilmastointi-, jäähdytys- ja lämmityslaitteiden paikannus Nykytilanteen dokumentointi 9 3 UUDET SUUNNITELMAT Muutokset Järjestelmäkaavio Ilmastointijärjestelmä Jäähdytysjärjestelmä Lämmitysjärjestelmä Automaatiojärjestelmä 14 4 YHTEENVETO 15 5 LÄHDELUETTELO 15 6 LIITTEET Liite 1. Säätölaitekaavio Liite 2. Koko järjestelmä 3D Liite 3. Uusi järjestelmäkaavio Liite 4. Uudet laitteet Liite 5. Ilmastointijärjestelmä 3D Liite 6. Jäähdytysjärjestelmä 3D Liite 7. Jäähdytyslaitteisto 3D Liite 8. Jäähdytysjärjestelmän mitoitus Liite 9. Ilmastointijärjestelmän mitoitus

5 5 1 JOHDANTO 1.1 Tausta Työn tarkoituksena oli Turussa sijaitsevan Työterveyslaitoksen ilmastointi- ja akustiikkalaboratorion nykyisten ilmastointi-, jäähdytys- ja lämmitysjärjestelmien dokumentointi ja laajennusosan suunnittelu kyseisten järjestelmien osalta. Kyseinen laboratorio on rakennettu vuonna 1989 ja sen pinta-ala on noin 200 m 2. Ilmastointilaboratorion pinta-ala on siitä noin puolet ja sen seitsemän metriä korkeassa tilassa on 40 m 2 suuruinen eristetty koehuone. Dokumentointiajankohtana sen sisällä oli vielä kolme metriä korkea ja pintaalaltaan noin 26 m² suuruinen muunneltava koetila. Tiloissa tehdään ilman liikkeeseen liittyviä kokeita ja tutkimuksia. Ilmastointilaboratoriossa on myös äänenvaimennuksen testauslaitteisto, jossa testataan kanaviin liitettäviä äänenvaimentimia. Laboratorion toisessa osassa on akustiikan testaukseen kolme koehuonetta. Ilmastointi- ja akustiikkalaboratorion tilat laajenevat noin 100 m 2. Laajennettu tila käsittää 70 m 2 toimistolaboratorion ja 30 m 2 koehenkilölaboratorion. Uusissa laajennetuissa tiloissa testataan erilaisia vaihtoehtoja toteuttaa hyvä toimistoilmanvaihto erilaisilla päätelaitteilla. Tulevissa tiloissa on hyvät mahdollisuudet muunnella erilaisia testitilanteita. Aluksi toimistotilojen ja - huoneiden ilmastointia on tarkoitus toteuttaa jäähdytyspalkein.

6 6 Nykyisen järjestelmän jäähdytystehot sekä ilmavirrat ovat toiminnan kannalta liian suuria, joten niihin tehtiin parantavia muutoksia uusissa suunnitelmissa. Satunnaisiin ja vaihteleviin jäähdytystehontarpeisiin oli vanha jäähdytyslaitteiston kompressori liian suuri ja sen käyntiajat siitä johtuen epäedulliset. 1.2 Tavoite ja rajaukset Työn tavoitteena oli päivittää ilmastointi- ja akustiikkalaboratorion tämänhetkiset ilmastointi-, jäähdytys- ja lämmitysjärjestelmät sekä dokumentoida ne sähköiseen muotoon. Näiden pohjalta oli tarkoitus tehdä muutoksia olemassa oleviin järjestelmiin sekä laatia uudet suunnitelmat laajennusosalle. Uudesta järjestelmästä oli tavoitteena laatia järjestelmäkaavio. Dokumentoinnin tarkoituksena oli tehdä kolmiulotteinen mallinnus nykyisestä järjestelmästä sekä sen avulla suunnitella uudet järjestelmät. Työ tullaan teettämään ulkopuolisilla, mutta suunnitelmista ei laadita urakka-asiakirjoja.

7 7 2 NYKYTILANNE 2.1 Nykytilanteen piirustukset ja muut dokumentit Nykyisestä, vuonna 1989 valmistuneesta, ilmastointi- ja akustiikkalaboratorion ilmastointi-, jäähdytys- sekä lämmitysjärjestelmistä ei juurikaan dokumentteja eikä piirustuksia löytynyt. Alkuperäisen säätölaitekaavion (Liite 1) sekä tulostetun automaatiojärjestelmäkaavion (Kuva 1) avulla saatiin kuitenkin tarvittavaa selvennystä järjestelmien ja laitteiden toiminnasta, esimerkiksi alueet ja tilat joita järjestelmä palvelee. Kuva 1. Nykyinen automaatiojärjestelmä

8 8 Nykyisessä järjestelmässä oli tulo- ja poistoilmakone (Kuvat 2 ja 3), joilla oli toteutettu laboratorioiden tarvittava ilmastointi, sekä erillinen kohdepoistokone. Tuloilmakoneessa oli jäähdytys- ja lämmityspatteri. Lämmitykseen tarvittava vesi tuli kiinteistön lämpöjohtoverkostosta. 2.2 Ilmastointi-, jäähdytys- ja lämmityslaitteiden paikannus Laitteiden paikannus tapahtui yhteistyössä ilmastointi- ja akustiikkalaboratorion yhteyshenkilöiden kanssa. Laitteet sijaitsivat laboratorion ilmastointikonehuoneessa, laboratorion eri koetiloissa sekä talon omassa ilmastointikonehuoneessa, jossa oli jäähdytyslaitteisto. Jäähdytyslaitteisto on esitetty kuvassa 4. Kuva 2. Tuloilmakone

9 9 2.3 Nykytilanteen dokumentointi Nykytilanteen dokumentoinnin uusiminen oli tärkeää suunnitelmia laatiessa. Taltioinnissa käytettiin apuna valokuvausta. Ilmastointi-, jäähdytys ja lämmitysjärjestelmät tuli kuvata yksityiskohtaisesti sekä mitata kaikki koneet, laitteet ja putkistot tarkasti. Mittaustulosten ja valokuvien avulla mallinnettiin järjestelmät mahdollisimman realistisesti tietokoneen avulla (Liite 2). Järjestelmä oli vuosien varrella vähän muuttunut alkuperäisestä kaaviosta. Esimerkiksi kylmän ja lämpimän seinän testausjärjestelmä on poistettu. Kaaviosta poiketen nykyisessä järjestelmässä on myös erikseen äänenvaimentimien testaukseen käytettävä tuloilmakone. Kuva 3. Poistoilmakone

10 10 Kuva 4. Jäähdytyslaitteisto talon konehuoneessa. Uuden jäähdytyslaitteen suunniteltu paikka kuvan oikeassa reunassa.

11 11 3 UUDET SUUNNITELMAT 3.1 Muutokset Uusien suunnitelmien myötä nykyiseen järjestelmään tulee joitain muutoksia. Niillä pyritään parantamaan järjestelmien tehokkuuta, tarkkuutta ja säädettävyyttä. Osa muutoksista johtuu myös järjestelmien osittaisesta saneeraustarpeesta, esimerkiksi jäähdytysputkiston eristeiden hapertuminen, jonka ilmeisesti aiheutti putkiston vääränlainen pinnoitus, oli aiheuttanut putkiston ruostumista. Uusittava jäähdytysjärjestelmä tehdään kupariputkesta. Automatiikkajärjestelmiä myös osin päivitetään ja lisätään, mikä helpottaa laitteiden käyttöä. Uusien suunnitelmien tietokonemallinnuksen yhteydessä uudet ilmastointikanavat ja jäähdytyspiirit mitoitetaan, jolloin saadaan tietoon tarvittavat kanava- ja putkikoot. 3.2 Järjestelmäkaavio Järjestelmäkaaviolla tarkoitetaan tässä yhteydessä kaaviota, jossa on kuvattuna ilmastointi-, jäähdytys- ja lämmitysjärjestelmä. Järjestelmäkaaviossa laitteistot ja putkistot eivät ole mittakaavassa, vaan kaavio antaa käsityksen järjestelmissä sijaitsevien laitteiden ja antureiden sijainnista. Tässä opinnäytetyössä oli tavoitteena luoda uudet suunnitelmat sisältävä järjestelmäkaavio. Kaaviota suunniteltaessa tulee kiinnittää huomiota sen selkeyteen, jotta sitä olisi mahdollisimman helppo tulkita (Liite 3).

12 Ilmastointijärjestelmä Ilmastointikoneet oli alun perin laboratorion rakennusvaiheessa mitoitettu nykyistä tarvetta laajemmalle toimialueelle, joten pienten ilmavirtojen hallinnassa ja nykyisessä säädössä on ollut hankaluuksia. Ilmastointijärjestelmän (Liite 9) nykyinen tulo- ja poistoilmanvaihtokoneen yhdistävä kiertoilmakanava poistetaan. Tuloilmakoneen puhalluspuolelta, eli painepuolelta, johdetaan kanava saman koneen imupuolelle (Liite 5). Koneen hihnakäyttöä tulee muuttaa puhaltimen pyörimisnopeuden alentamiseksi, koska tarve on pienentynyt. Kanavaan tulee virtausta ohjaava säätöpelti, jonka avulla pystytään helpommin säätämään laboratorioiden koehuoneisiin tulevia pienempiä ilmamääriä tarpeiden mukaan. Poistoilmakoneen osalta tehdään samanlainen muutos, jolloin pystytään paremmin hallitsemaan ja säätämään laboratoriotiloista poistuvia ilmamääriä. Ilmastointikoneesta johdetaan tulo- ja poistoilmakanava laajennetulle alueelle. Tuloilmakanavaan tulee patterit jälkilämmitystä ja -jäähdytystä varten. Nykyiseen laboratorioon suunniteltiin koehuoneen ympäristön lämpötilaa tasaava kiertoilmajäähdytyspatteri.

13 Jäähdytysjärjestelmä Jäähdytysjärjestelmä on keskeisessä osassa ilmastointi- ja akustiikkalaboratorion tutkimustöissä tarvittavien olosuhteiden luomisessa, jonka vuoksi kyseinen järjestelmä oli tämän työn tärkeimpiä osa-alueita. Jäähdytysjärjestelmän nykyinen kompressori oli mitoitettu nykytarpeisiin nähden liian suuritehoiseksi. Tämän rinnalle hankitaan pienenpi kompressori vähentämään jäähdytysveden suurta lämpötilanhuojuntaa. Pienitehoisemman kompressorin tarkoituksena on pitää jäähdytysveden lämpötila suhteellisen tasaisena. Nykyinen suuri komressori lähtisi käyntiin kun pienemmän jäähdytystehot eivät enää riitä. Laajennussuunnitelmissa järjestelmään tuli uusia pattereita ja säätölaitteita (Liite 4). Jäähdytysjärjestelmä (Liite 8) suunniteltiin kolmeksi eri piiriksi, mitkä nimettiin tässä työssä: kylmäpiiri (A), patteripiiri (B) ja palkkipiiri (C). Jäähdytyspiirien tarkoituksena on kierrättää jokaisessa piirissä eri lämpötilassa olevaa vettä. Menoveden lämpötilat suunniteltiin piireissä seuraavasti: kylmäpiiri +7 o C, patteripiiri +12 o C ja palkkipiiri +14 o C. Piirien lämpötilaerot johtuvat jäähdytettävästä kohteesta, jäähdytystavasta ja -tehosta. Esimerkiksi palkkipiirin vesi ei saa olla liian kylmää, jottei piirissä olevan patterin pinnalle tiivisty vettä. Pattereista, joissa vettä tiivistyy, se johdetaan patterin alapuolella olevasta altaasta viemäriin.

14 Lämmitysjärjestelmä Laajennuksen yhteydessä suunniteltiin vanhasta tuloilmakoneesta uusi kanava laajennetulle alueelle. Kanavaan liitetään sähköinen jälkilämmityspatteri jälkijäähdytyspatterin jälkeen laboratorion ilmastointikonehuoneen puolelle. Kanavaan liitetään sähkövastuksella lämmittävä patteri, koska kesällä ei saada tarpeeksi lämmintä vettä kiinteistön lämpöjohtoverkostosta. Kanavat ja laitteet mitoitettiin suunnitelmia laadittaessa (Liite 2). 3.6 Automaatiojärjestelmä Nykyistä automaatiojärjestelmää päivitetään, osittain lisätään ja säädettäviä laitteita tulee myös enemmän, esimerkiksi uusien ilmastointikanavien säätöpellit moottoroidaan ja niitä voidaan siten ohjata järjestelmän avulla. Järjestelmässä on lämpötila- ja paineantureita, joiden avulla on säädettävissä esimerkiksi tarvittavia jäähdytystehoja.

15 15 4 YHTEENVETO Opinnäytetyössä päivitettiin Työterveyslaitoksen ilmastointi- ja akustiikkalaboratorion nykyiset ilmastointi-, jäähdytys- ja lämmitysjärjestelmät, sekä luotiin uudet suunnitelmat laboratorion laajennusosalle. Järjestelmät dokumentoitiin ja valokuvattiin. Tietokoneella mallinnettiin järjestelmät mahdollisimman realistisesti, joiden pohjalta laadittiin uudet suunnitelmat laajennusosalle. Laajennussuunnitelmissa muutettiin nykyinen teräsputkinen jäähdytysjärjestelmä kupariputkistoon ja jäähdytyspiiriin suunniteltiin kolme jäähdytyspiiriä ja järjestelmää tasapainotettiin pienemmällä jäähdytyslaitteistolla. Nykyiseen järjestelmään tuli myös parantavia muutoksia. Suunnitelmien yhteydessä järjestelmät myös mitoitettiin. 5 LÄHDELUETTELO Säätölaitekaavio FläktWoods VEAB Heat Tech AB Prosessiautomaatio Oy

16 16

17 17

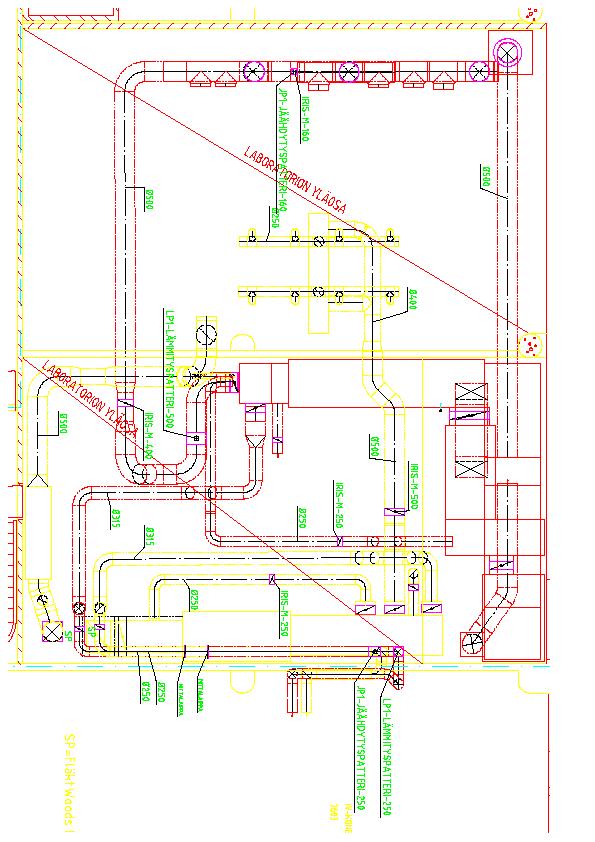

18 18 Liite 4 s. 1 (2) ILMASTOINTIJÄRJESTELMÄ JÄÄHDYTYSPATTERIT Teho Ilmavirta Ilma lt Vesi lt Malli Vesivirta Valmistaja QFDZ kw 350 l/s /16 1 0,30 l/s FläktWoods 1,8 kw 300 l/s 20 12/16 QJCD-250 0,11 l/s FläktWoods 0,7 kw 80 l/s /16 QLCD-160 0,042 l/s FläktWoods LÄMMITYSPATTERI Teho Ilmavirta Ilma lt Vesi lt Malli 1,8 kw 300 l/s 30 (sähkö) CV CV 25 VEAB MITTALAIPAT Koko DN 250 2kpl SULKU/SÄÄTÖPELLIT Koodi Koko DN Malli 160 1kpl IRIS-M-160 FläktWoods FG- T25/ kpl IRIS-M-250 FläktWoods 250 2kpl BDEP FläktWoods FG-T kpl IRIS-M-400 FläktWoods FG-T kpl IRIS-M-500 FläktWoods PELTIMOOTTORIT N SW2 1kpl Honeywell SmartAct Honeywell N SW2 1kpl Honeywell SmartAct Honeywell VENTTIILIMOOTTORIT ML7430E 5kpl Honeywell ML7420A 3kpl Honeywell

19 19 Liite 4 s. 2 (2) JÄÄHDYTYSJÄRJESTELMÄ LINJASÄÄTÖVENTTIILIT Koodi Koko DN Malli Valmistaja 20 1kpl ORAS 4100 ORAS 25 1kpl ORAS 4100 ORAS 32 1kpl ORAS 4100 ORAS 40 1kpl ORAS 4100 ORAS 50 1kpl ORAS 4100 ORAS 3-TIESÄÄTÖVENTTIILIT Koodi Vesivirta (l/s) Painehäviö (kpa) kvs-arvo TK-T kpl TK-T kpl TK-T kpl TK-T kpl TK-T kpl TK-T kpl TK-T kpl TK-T kpl SULKUVENTTIILIT PUMPUT Koko DN Malli 20 2kpl ORAS 4000 ORAS 25 1kpl ORAS 4000 ORAS 32 3kpl ORAS 4000 ORAS 40 1kpl ORAS 4000 ORAS 50 1kpl ORAS (takaisku) ORAS 65 3kpl ORAS 4000 ORAS Koodi Vesivirta (l/s) Paineenkor. (kpa) Malli P-T L_-40A/4FC_ KOLMEKS P-T L_-50A/4FC_ KOLMEKS PAINELÄHETTIMET Mittausväli Mitattava aine Malli 0 2 bar Vesi PST003RG34F-R Honeywell Pa Ilma DPT250/250D Honeywell LÄMPÖTILA-ANTURIT Koodi Mitattava aine Malli TE-T26 Vesi TEAT PT100 PRODUAL TE-T27 Vesi TEAT PT100 PRODUAL TE-T28 Vesi TEAT PT100 PRODUAL

20 20

21 21

22 22

23 23

24 24
